作者：周世芬，單位：中國移動智慧家庭運營中心

什么是網關？網關是一個服務器，是系統的唯一入口。網關封裝了系統內部架構，為每個客戶端提供一個定制的API。它可能還具有其它職責，如身份驗證、監控、負載均衡等。網關方式的核心要點是，所有的客戶端和消費端都通過統一的網關接入微服務，在網關層處理所有的非業務功能。

Part 01●??什么是rsyslog?●

作網關可以提供請求路由、鑒權認證（身份/權限認證）、熔斷限流、負載均衡、灰度發布、日志管理、流量監控、協議轉換等功能，其中請求路由和過濾功能是網關的核心能力。

請求路由

網關作為系統的統一入口，是需要有請求路由功能的，因?yàn)檎{(diào)用端不需要知道自己要用到的其它服務的地址，全部交給網關來處理，通過路由功能就可以將請求轉發到目標微服務。

負載均衡

網關結合負載均衡技術，根據各個微服務實例的負載情況，對請求實現和下游服務實現負載均衡。

鑒權認證

一般而言，無論對內網還是外網的接口，SSL 加密及證書管理、Session 驗證、授權、數據校驗，以及對請求源進行惡意攻擊的防范。錯誤處理越靠前的位置就是越好，而網關是統一管理安全性的絕佳場所，可以將鑒權認證的部分抽取到網關層，下游服務系統無須關注認證的邏輯，只關注自身業務即可。

日志記錄

網關可以作為統一的日志記錄和收集器，對服務日志的請求信息和響應信息進行記錄。

監控告警

網關可以對機器指標、JVM指標等方面進行監控，同時還可以監控流量健康狀態，并提供配套的告警機制。

熔斷限流

根據客戶端的請求次數信息，在網關上可以配置一個閾值，當請求數超過閾值時就直接返回錯誤而不繼續訪問后臺服務，從而對系統實現限流控制。同時當出現流量洪峰達到配置的失敗閾值或者后端服務出現延遲或故障時，網關能夠主動進行熔斷，保護后端服務。

灰度發布

網關可以根據請求中的特殊標記和后端服務列表元數據標識動態做到對相同服務不同版本的實例進行導流，實現無感知的灰度發布。

API文檔

如需要將服務的API暴露給外部的開發人員，那么必須考慮使用API文檔，將后端的微服務暴露給網關，這樣就不需要知道每一個后端微服務的API文檔地址，起到了對后端API聚合的效果。

協議轉換

API網關的一大作用在于構建異構系統，API網關作為單一入口，通過協議轉換整合后臺基于REST、AMQP、Dubbo等不同風格和實現技術的微服務，面向Web Mobile、開放平臺等特定客戶端提供統一服務。

Part 02●??網關類型?●

網關類型大致可分為兩類，一類是流量網關，與具體的后端業務應用和服務完全無關，且可攔截許多非法或無效請求，控制流量進入集群；一類是業務網關，具備與業務非強相關的功能，如權限控制、協議適配、熔斷限流、安全防護等。

- 流量網關

流量網關通常只專注于全局的API管理策略，比如全局流量監控、日志記錄、全局限流、黑白名單控制、接入請求到業務系統的負載均衡等，有點類似防火墻。

- 業務網關

當單體應用被拆分成多個不同的微服務應用后，也帶來了一些問題。一些與業務非強相關的功能，比如權限控制、日志輸出、熔斷限流等，每個微服務應用都需要，導致存在著大量重復實現。業務網關的出現就是為了解決上述問題，將通用功能整合到一起，避免重復開發，這樣很多應用層需要考慮的事情可以依托業務網關。

業務網關一般部署在流量網關之后、業務系統之前，比流量網關更靠近業務系統。通常API網指的是業務網關。有時候也會模糊流量網關和業務網關的界線，讓一個網關承擔所有的工作，所以這兩者之間并沒有嚴格的界線。

Part 03●??常見網關?●

目前常見的開源網關大致上按照語言分類有如下幾類：

Nginx+lua: OpenResty、Kong、Orange、Abtesting gateway等；

Java: Zuul/Zuul2、Spring Cloud Gateway、Kaazing KWG等；

Go: Traefik、Janus、fagongzi、Grpc-gateway；

NodeJS：Express Gateway、Micro Gateway。

1??KONG網關

Kong是流量層網關，是一個高性能、云原生、可擴展的網關系統。首先最底層是基于Nginx，然后在此基礎上增加Lua腳本庫，形成了OpenResty，攔截請求，響應生命周期，可以通過Lua編寫腳本，所以插件比較豐富，同時繼承了OpenResty的高性能、易擴展性等特點。主要由3個組件組成：

Kong Server:基于Nginx的服務器，用來接收 API請求。

Apache Cassandra/PostgreSQL:用來存儲操作數據。

Kong Dashboard：官方推薦UI管理工具，也可以使用RESTful方式管理 Admin api。

Kong 提供了插件機制來擴展其功能，插件在 API 請求響應循環的生命周期中被執行，且在任何基礎架構上都可以運行具有以下的特性：

提供了多樣化的認證層來保護API。

可對出入流量進行管制。

提供了可視化的流量檢查、監視分析API。

能夠及時的轉換請求和相應。

提供log解決方案。

可通過api調用Serverless 函數。

圖1

2??OpenResty

OpenResty是基于Nginx與Lua的集成開發的高性能Web平臺，其內部集成了大量精良的Lua庫、第三方模塊以及大多數的依賴項。用于方便地搭建能夠處理超高并發、擴展性極高的動態Web應用、Web服務和動態網關。通過集成眾多設計良好的Nginx模塊，OpenResty有效地把Nginx服務器轉變?yōu)橐粋€(gè)強大的Web應用服務器，基于此開發人員可以使用Lua編程語言對Nginx核心以及現有的各種Nginx C模塊進行腳本編程，構建出可以處理一萬以上并發請求的極端高性能的Web應用。

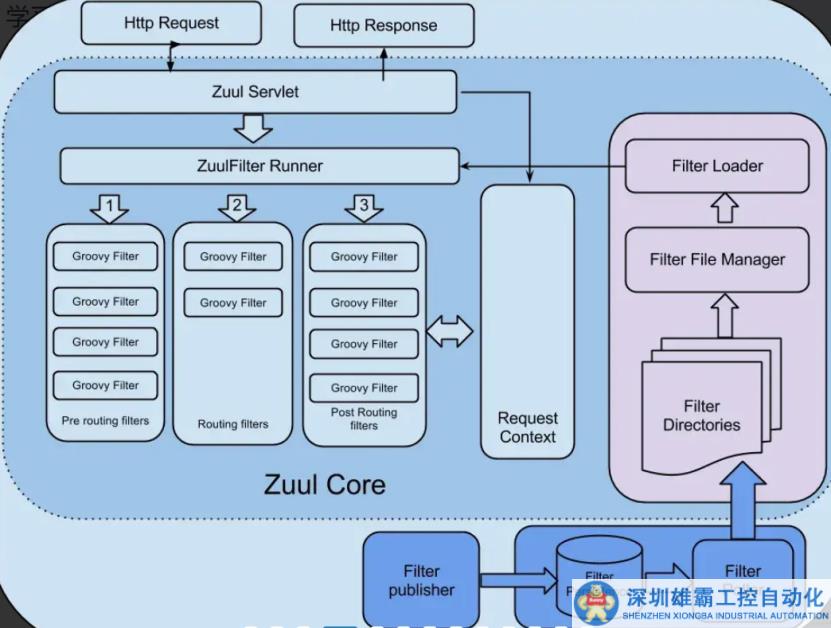

3??Zuul

Zuul是Netflix開源的的一款提供動態路由、監控、彈性、安全的API網關組件，基于Java技術棧開發，可以和Eureka、Ribbon、Hystrix等組件配合使用。

Zuul本質是通過一系列過濾器實現網關的各種功能，主要實現以下功能：

統一鑒權：識別每個資源的身份驗證需求并拒絕不滿足它們的請求；

監控：與邊緣位置追蹤有意義的數據和統計結果，從而帶來精確的生產視圖；

動態路由：動態路由請求到不同的后端集群；

壓力測試：逐漸增加集群的流量，以評估性能；

限流：為每種請求類型分配容量，并丟棄超過限制的請求；

多區域彈性：跨越AWS Region進行請求路由，旨在實現 ELB（Elastic Load Balancing：彈性負載均衡）使用的多樣化，以及讓系統的邊緣更貼近系統的使用者；

靜態響應處理：直接在邊緣構建一些響應，而不是將它們轉發到內部集群。

圖2

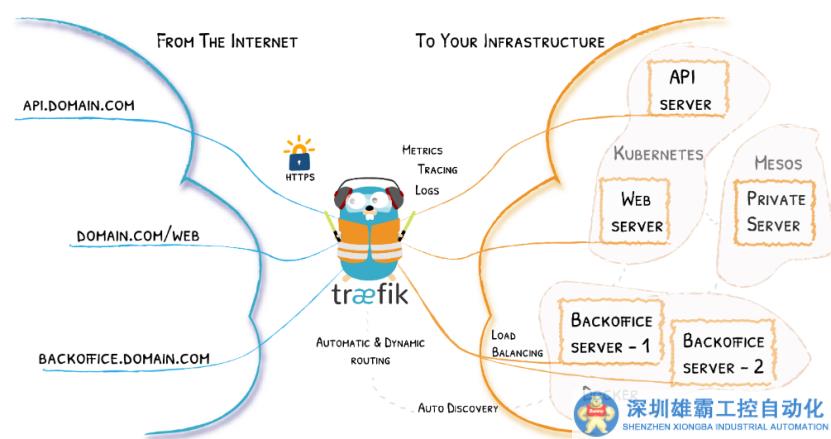

4??Traefik

Traefik是一個為了讓部署微服務更加便捷而誕生的現代HTTP反向代理、負載均衡工具。它支持多種后臺 (Docker、Swarm、 Kubernetes、Marathon、Mesos、Consul、Etcd、Zookeeper等)自動化、動態的對其配置文件設置。它是一個邊緣路由器，它會攔截外部的請求并根據邏輯規則選擇不同的操作方式，這些規則決定著這些請求到底該如何處理。Traefik提供自動發現能力，會實時檢測服務，并自動更新路由規則。

Traefix具有以下幾點特性：

無需安裝其他依賴，通過Go語言編寫的單一可執行文件；

多種后臺支持：Docker、Swarm、Kubernetes、Marathon、Mesos、 Consul、Etcd；

支持支持Rest API、Websocket、HTTP/2、Docker鏡像；

監聽后臺變化進而自動化應用新的配置文件設置；

配置文件熱更新，無需重啟進程；

后端斷路器、負載均衡、容錯機制；

具有前端web頁面監控服務指標

圖3

5??Spring Cloud Gateway

SpringCloud Gateway屬于Spring Cloud生態系統中的網關，它基于Spring5.0+SpringBoot2.0+WebFlux（基于高性能的Reactor模式響應式通信框架Netty，異步?阻塞模型）等技術開發，旨在為微服務架構提供?種簡單有效的統?的API路由管理方式。特征如下：

集成Hystrix斷路器；

集成Spring Cloud服務發現功能；

易于編寫的Predicates（斷言）和 Filters（過濾器）；

可對特定路由進行Predicates和Filters；

具備一些網關的高級功能：路由轉發、負載均衡、熔斷限流、鑒權、路徑重寫、日志監控等。

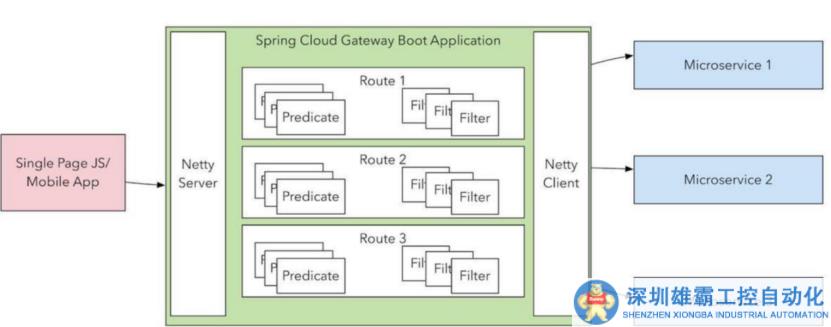

SpringCloud Gateway的三大核心概念，包括Route(路由)、Predicate(斷言)、Filter(過濾)。

? Route：路由是構建網關的基本模塊，由ID,目標URI,一系列的斷言和過濾器組成，如果斷言為true，則匹配該路由。

? Predicate：參考java8的java.util.function.Predicate開發人員可以匹配HTTP請求中的所有內容（例如請求頭、請求參數），如果請求與斷言相匹配則進行路由。

? Filter：指的是由Spring框架中GatewayFilter實例使用過濾器，可以在請求被路由之前或者之后對請求進行修改。

web請求通過匹配條件（predicate），定位到真正的服務節點，并在這個轉發過程的前和后，通過Filter進行一些精細化控制和管理，有了這兩個元素，再加上目標地址，就可以實現一個具體的路由了。

圖4

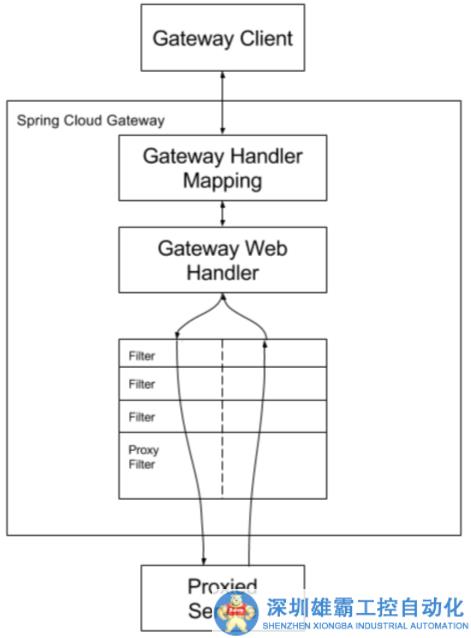

從圖5的流程圖可知：客戶端向Spring Cloud Gateway發出請求，然后在Gateway Handler Mapping中找到與請求相匹配的路由，將其發送到GatewayWeb Handler。

Handler再通過指定的過濾器鏈來將請求發這到我們實際的服務執行業務邏輯，然后返回。

過濾器之間用虛線分開是因?yàn)檫^濾器可能會在發送代理請求之前 (“pre”) 或之后(“post”) 執行業務邏輯。Filter在“pre”類型的過濾器可以做參數校驗、權限校驗、流量監控、日志輸出、協議轉換等，在“post”類型的過濾器中可以做響應內容、響應頭的修改，對日志的輸出、流量監控等有著非常重要的作用。

圖5
