今天給大俠帶來基于FPGA的單目內窺鏡定位系統設計，由于篇幅較長，分三篇。今天帶來第二篇，中篇，話不多說，上貨。

隨著現科技的發展和社會的進步，信息科技迅速發展，我們可從互聯網、電臺等媒體獲取大量信息。現代信息的存儲、處理和傳輸變得越來越數字化。在人們的日常生活中，常用的計算機、電視、音響系統、視頻記錄設備、遠程通訊電子設備無一不采用電子系統、數字電路系統。因此，數字技術的應用越來越廣泛。尤其在通信系統和視頻系統中，數字系統尤為突出。而隨著FPGA的出世，數字系統更加受到人們青睞，它為數字系統的設計提供更加便捷的通道，使得數字系統設計可以芯片小型化，電路規模大型化，龐大的邏輯資源，可滿足各種數字系統設計。

隨著社會的發展，科學技術已經應用于各個領域，尤其是醫療領域尤為突出。而在醫療領域中，心臟電信號模擬器手術輔助儀器發展迅速。為了訓練經驗少的醫生熟悉心臟手術的操作過程，而專門開發心臟信號模擬儀器，讓醫生迅速掌握心臟手術操作過程，成為一個經驗豐富心臟手術醫生。

因此，本文將于FPGA平臺，以圖像處理結合信號采集原理，實現醫生在做心臟模擬手術操作導管的過程中，不需要觀察心臟內部情況，即可獲取導管頭在心臟內部信息的功能，采用內窺鏡攝像頭采集視頻和并對導管頭進行跟蹤定位，信號采集技術可將采集到的導管頭在心臟內部觸碰區域的信號采集出來送到專業醫用儀器，進行心臟3D建模。

本設計的實現對醫院培養的經驗少的醫生盡快掌握心臟手術操作流程很有價值，未來將可以培養更多從事心臟手術工作的醫學專業畢業的學生或剛剛從事這個行業的社會醫生。

第二篇內容摘要：本篇還會介紹硬件設計，包括電源電路、FPGA外圍電路、采集電路、緩沖電路、顯示電路等相關內容，以及介紹軟件設計，包括采集模塊、緩沖模塊、處理模塊、解碼模塊、顯示模塊等相關內容。

四、硬件設計

硬件設計包括有電源電路、FPGA外圍電路、采集電路、緩沖電路和顯示電路。

4.1 電源電路

電路設計：使用接口連接電源并且附帶串口輸出，電源輸出需要VCC（5V）、3.3V、2.8V、2.5V、1.2V。其中某些外設需要VCC、和3.3V供電，而3.3V、2.8V、2.5V、1.2V是FPGA芯片和其外圍電路的供電以及攝像頭電路和SDRAM電路。

設計如圖4.1所示。

圖4.1 電源電路原理圖

4.2 FPGA外圍電路

芯片選型：本設計電路使用Altera公司的clcone IV系列的EP4CE6F17C8型芯片。

電路設計：FPGA外圍電路包括JTAG電路，EPCS電路和晶振電路等主要的電路。電路圖如下，圖4.2 JTAG電路，圖4.3 EPCS電路，圖4.4 晶振電路。

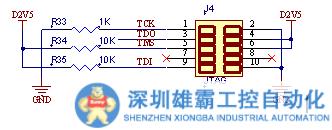

圖4.2 JTAG電路原理圖

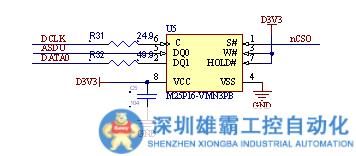

圖4.3 EPCS電路原理圖

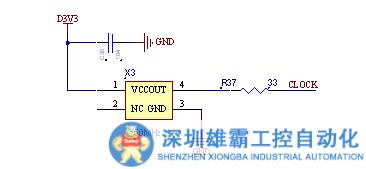

圖4.4 晶振電路原理圖

4.3 采集電路

電路設計：采集電路設計在設計時，將cmos_sclk和cmos_sdat上拉4.7k電阻即可，類似于I2C總線。設計如圖4.5所示。

圖4.5 攝像頭采集電路原理圖

4.4 緩沖電路

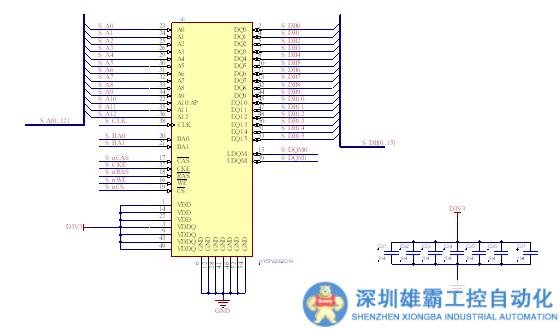

電路設計：按照官方設計存儲器外圍電路如圖4.6所示。

圖4.6 SDRAM電路原理圖

4.5 顯示電路

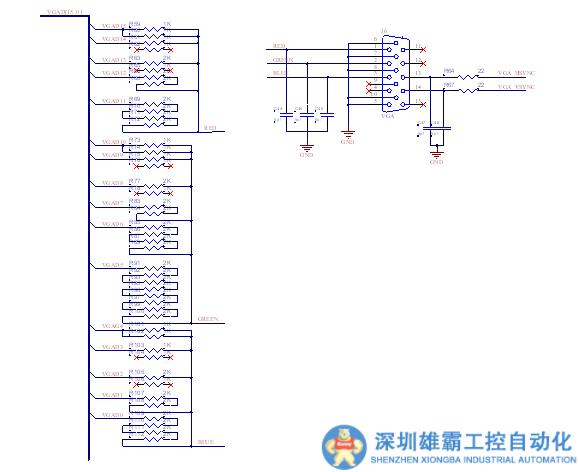

電路設計：VGA設計電路如圖4.7所示。

圖4.7 VGA電路原理圖

五、軟件設計

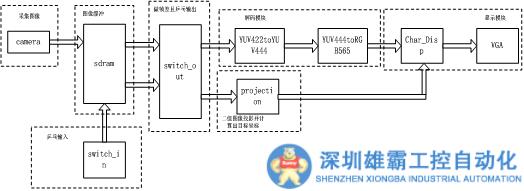

以下是對各個模塊具體的設計和劃分，整體設計如圖5.1所示。

圖5.1 軟件模塊設計

圖5.1可分為5大塊，采集模塊（OV7670采集圖像）、緩沖模塊（SDRAM圖像緩沖）、處理模塊（乒乓輸入、乒乓輸出、幀差、二值圖像投影并計算目標）、解碼模塊（YUV格式轉RGB565格式）、顯示模塊（打印出坐標信息、驅動VGA）。詳細設計在接下來的章節中一一講解。

5.1 采集模塊

5.1.1. 初始化SCCB（I2C）協議實現

SCCB 由OV公司生產，通過配置寄存器，來設置攝像頭功能，從而達到采集數據的目的。通訊協議和I2C差不多，都是有一個時鐘線和一個數據線，數據線是雙向的，如圖5.2所示為SCCB主機和從機電氣連接圖。SCCB協議的主機發出啟動停止和數據信號，從機響應應答信號和非應答信號，主機在SCLK為高電平時，將SDAT從高拉低，這時觸發啟動信號，在SCLK為高電平時，將SDAT從低拉高，這時觸發停止信號，至于發送數據信號，只有在啟動信號和停止信號之間，SCLK為低電平時，SDAT才允許改變，但是在SCLK為高電平時，SDAT必須保持不變，換句話來說，SDAT只有在SCLK為低電平時才能改變。主機使用FPGA，從機為攝像頭。每個從機都會有一個獨一無二的地址，軟件訪問從機時，識別從機地址即可。根據廠家使用手冊SCLK和SDAT需要接上拉電阻。

接下來，講一下SCCB傳輸?shù)幕靖袷?，其傳輸格式與I2C基本上一樣，如圖5.3所示，總共寫時序有三個部分。每一部分都傳輸特定的數據，第一部分由8bit組成，最低位是讀寫選擇控制，高7bit由從唯一機地址組成，最后當從機接收到8bit數據后，會向主機反饋一個應答信號ACK。第二部分，由8bit數據組成，其為從機內部寄存器地址，最后當從機接收到8bit數據后，會向主機反饋一個應答信號ACK。第三部分，由8bit數據組成，其為從機內部寄存器數據，最后當從機接收到8bit數據后，會向主機反饋一個非應答信號NACK。

圖5.2 SCCB電氣連接

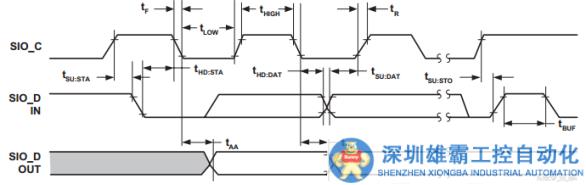

圖5.3 SCCB時序圖

通過ModelSim仿真可以得到相應的SCCB時序圖，如圖5.4所示。

圖5.4 仿真時序圖

結論：SCCB總線仿真時序圖和廠家手冊時序圖一致，i2c_sdat為數據信號，ui2c_sclk為時鐘信號。在時鐘高電平時，數據從高拉低為起始信號，數據從低拉高為停止信號，在時鐘低電平時，數據信號可以改變，而且可以收到應答信號，時鐘為高電平時數據保持。

5.1.2. 像素?cái)?shù)據捕獲設計

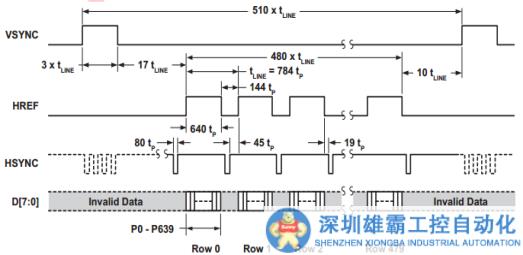

在驅動攝像頭時，攝像頭輸出時序是按照圖5.5輸出的，本設計按照攝像頭產生的行有效信號HREF和捕獲時鐘PCLK對相應的數據進行捕獲即可。

圖5.5 攝像頭輸出時序圖

5.2 緩沖模塊

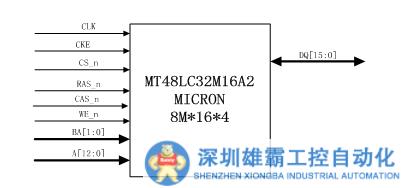

sdram控制器：動態隨機訪問存儲器（Synchronous Dynamic Random Access Memory）價廉，容量大，但控制復雜。SDRAM以及隨后的DDR2，DDR3成為當前數字系統主要的存儲器器件，SDRAM器件電氣接口如圖5.6所示。

圖5.6 SDRAM器件的端口圖

然后介紹sdram控制器設計步驟以及相應時序圖和仿真圖。

5.2.1. 器件初始化：

1). 加載電源（VDD和VDDQ）

2). CKE設置為低（LVTTL邏輯低電平）

3). 加載穩定的時鐘信號

4). 等待至少100us，此時的命令保持為INHIBIT或NOP

5). 在步驟4的100us中的某個時刻，將CKE設置為高，命令仍然保持為INHIBIT或NOP

6). 步驟4的100us結束后，即可發出一個全部Bank的預充電命令（PRECHARGE ALL）

7). 等待至少tRP（行預充電最小周期），此時命令保持為NOP或DESELECT

8). 發出一個自動刷新命令（AUTO REFRESH）

9). 等待至少tRFC（自動預充電周期），此時的命令僅允許是NOP或INHIBIT

10). 再發出一個自動刷新命令（ AUTO REFRESH ）

11). 再等待至少tRFC（自動預充電周期），此時的命令僅允許是NOP或INH

12). 使用LMR命令設置模式寄存器

13). 等待至少tMRD（LMR命令至激活或刷新命令的最小間隔），此時的命令僅允許是NOP或DESELECT

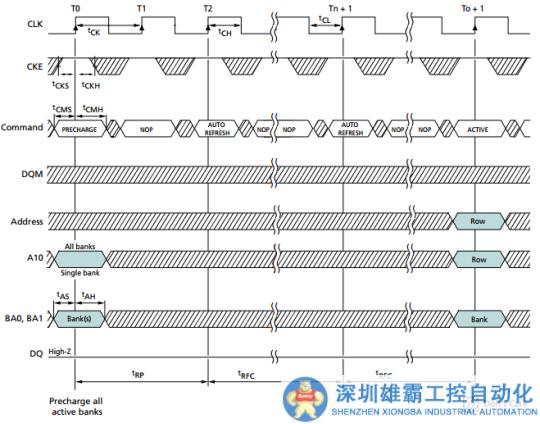

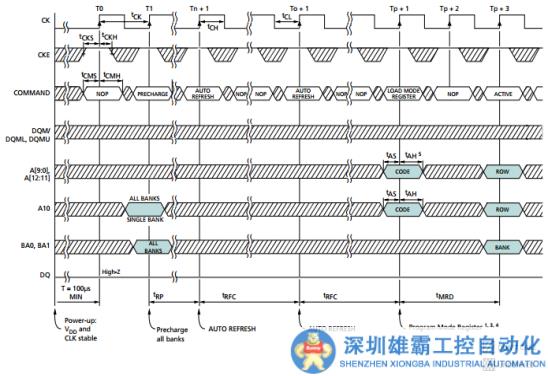

圖5.7 sdram控制器初始化時序圖

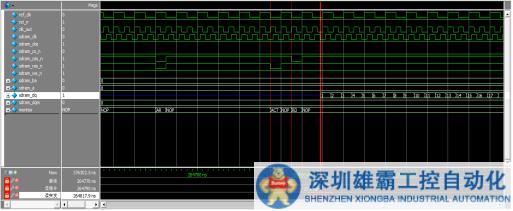

圖5.8 sdram控制器初始化仿真時序圖

結論：仿真如圖5.8所示，達到廠家時序圖5.7所示的指標，按照廠家時序步驟設計時序仿真圖紅色光標線標明。要注意的是在發出上電命令之前要發出NOP指令100us以上，設計100.0025us滿足指標。

5.2.2. sdram刷新操作

SDRAM的刷新分為自動刷新（Auto Refresh）和自刷新（Self Refresh） ，前者由外部控制，必須定時給出刷新命令，后者在cke為低時SDRAM器件自己進行，無需外部干預。自動刷新（Auto Refresh）時，SDRAM內部的自動刷新計數器定時對所有Bank的行進行刷新。刷新期間所有操作要停止。自動刷新命令是由外部發出的（SDRAM控制器發出）。通常存儲電容的充放電周期為64ms，8192行（13位行地址尋址范圍）。以下是自動刷新步驟以及時序圖如圖5.9所示和仿真圖如圖5.10所示。

1). 所有Bank執行預充電（關閉所有Bank的行）

2). 等待至少tRP，期間的命令保持為INHIBIT或NOP

3). 執行Auto Refresh命令

4). 等待至少tRFC，期間不能有任何可執行命令，僅允許INHIBIT或NOP

5). 若要執行背靠背刷新，則執行下一個Auto Refresh

6). 若無背靠背（Back to back, 即A10=1執行預充電），則刷新結束，可以開始激活新的bank

7). 自動刷新周期保證每行（所有Bank）滿足行刷新周期64ms，因此刷新周期=64ms/8192=7.813us

注意：對所有bank充電（如果使用突發中斷指令，可以不用充電）；第一次自動刷新（第一次刷新必須）；第二次自動刷新（第二次刷新可選）。

圖5.9 sdram控制器自動刷新時序圖

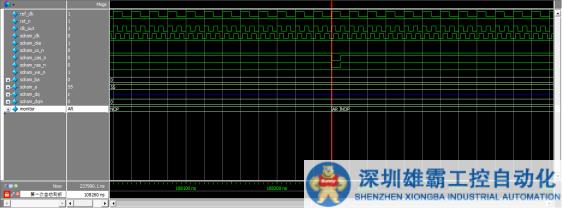

圖5.10 sdram控制器自動刷新仿真時序圖

結論：按照廠家手冊再刷新之前需要做充電操作，然后再做兩次刷新操作，如果設置模式成頁寫突發中斷模式，則不需要充電，只需要一次刷新即可。

5.2.3. sdram寫操作

圖5.12為寫操作時序圖，圖5.13為寫操作仿真圖，以下是寫操作步驟。

a. 發出激活指令，同時加載行地址，如圖5.11所示；

b. 經過時間tRCD后，發出寫指令，加載列地址和有效數據；

c. 數據突發。

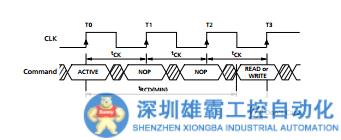

圖5.11 激活時序圖

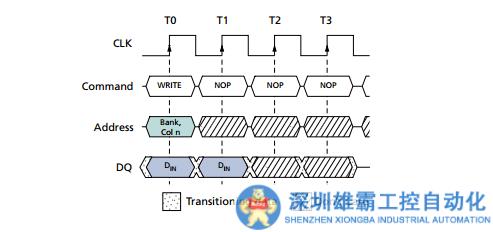

圖5.12 寫操作時序圖

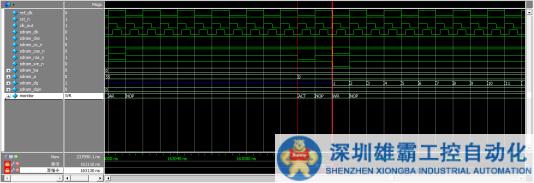

圖5.13 寫操作仿真圖

結論：寫操作之前一定要發出激活指令，同時加載行地址，才能發出寫命令加載數據和行地址，延時參數和廠家手冊指標一致。

5.2.4. sdram讀操作

圖5.14為讀操作時序圖，圖5.15為讀操作仿真圖，以下是讀操作步驟。

a. 發出激活指令，同時加載行地址，如圖5.11所示；

b. 經過時間tRCD后，發出讀指令，加載列地址；

c. 經過CL=3，3拍潛伏期之后可讀出數據；

d. 數據突發。

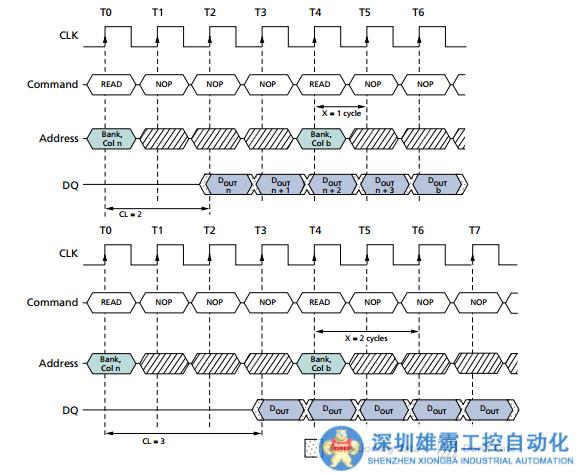

圖5.14 讀操作時序圖

圖5.15 讀操作仿真圖

結論：讀操作之前一定要發出激活指令，同時加載行地址，才能發出讀命令加載行地址，最后得出數據，延時參數和廠家手冊指標一致。

為了便于圖像的實時緩沖，在sdram控制器兩端專門設計了fifo端點，以適應不同時鐘域數據的緩沖，詳細設計如下。

二端點緩沖：sdram控制器兩端接有兩個異步fifo（一個寫fifo和一個讀fifo），用戶可對一個寫fifo和一個讀fifo同時進行操作，而且sdram控制器是頁寫突發。

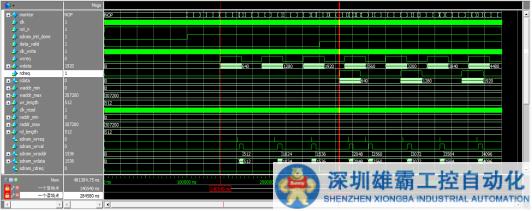

圖5.16 二端點緩沖仿真圖

四端點緩沖：sdram控制器兩端接有兩個異步fifo（兩個寫fifo和兩個讀fifo），用戶可對兩個寫fifo和兩個讀fifo同時進行操作，而且sdram控制器是頁寫突發。

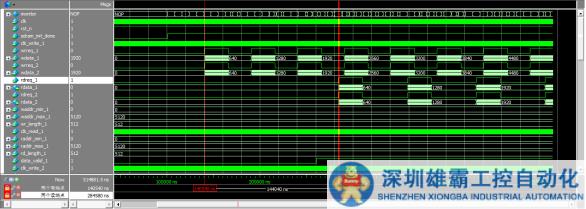

圖5.17 四端點緩沖仿真圖

結論：二端點緩沖要求在任意時刻一端口寫入一幀數據，另一端口在任意時刻能無損的讀出寫入的圖像，圖5.18紅色光標線標明設計滿足要求；四端點緩沖要求在任意時刻寫1端口寫入一幀數據，讀1端口在任意時刻能無損的讀出寫入的圖像，在任意時刻寫2端口寫入一幀數據，讀2端口在任意時刻能無損的讀出寫入的圖像，圖5.17紅色光標線標明設計滿足要求；根據本文設計要求寫入一端乒乓寫入一幀圖像，另一端同時同步讀出相鄰兩幀圖像數據，則需要做3端口訪問，四端點緩沖剛好滿足需求。

5.3 處理模塊

處理模塊總共包括三個處理模塊，乒乓輸入、幀差且乒乓輸出、投影直方圖和目標定位模塊。

乒乓操作：包括乒乓輸入和乒乓輸出，在關鍵問題解決方法中已經詳細講述其原理，在這里講述設計實現方法及需要注意的問題。

1). 通過sdram緩沖模塊輸出的完成信號，在狀態機的控制下完成乒乓輸入切換和輸出切換。

2). 注意切換標志信號不能使用輸入模塊（攝像頭采集模塊）或輸出模塊（VGA顯示模塊）的完成信號，否則會造成sdram緩沖模塊數據未完全緩沖完畢，從而丟失數據。

幀差：在本設計中，通過乒乓操作使我采集到的相鄰的兩幀圖像同時輸出，兩幀圖像相減得到的值，到底是前一幀減去后一幀還是后一幀減去前一幀，理論上來說都可以，如果使用兩幀相減的絕對值來輸出，不管是誰減誰都無所謂了。

投影直方圖和目標定位：二值投影分為水平方向的投影和垂直方向的投影，水平方向投影就是把x軸方向各個地址所對的數據加在一塊，然后存儲到內存里面，垂直方向投影就是把y軸方向各個地址所對的數據加在一塊，然后存儲到內存里面。最終存儲起來就得到二值圖像的投影。使用狀態機檢測輸入數據是否為1來進行直方圖計數并寫入ram中。同關鍵問題解決方法一節中，通過硬件描述語言設計出來，得到相應目標坐標。

5.4 解碼模塊

攝像頭配置模式為YUV（4:2:2）模式，通過攝像頭采集到的YUV格式需要轉換成RGB格式才能在VGA上輸出。在格式轉換中，需要把YUV422轉成YUV444，再把YUV444轉成RGB888，最后把RGB888轉成RGB565，其中YUV444轉成RGB888采用查找表的方式。下面詳細說明一下轉換方法。

5.4.1. YUV422轉成YUV444，標準的視頻的YCbCr信號，以Cb0 Y0 Cr0 Y1 Cb1 Y2 Cr1 Y3...，通過合并8bit到16bit（為了存儲，16bit）后，數據變成了{(lán)Cb0 Y0}{Cr0 Y1}{Cb1 Y2}{Cr1 Y3}...，為了保持?jǐn)?shù)據的同步，同時又不能丟失任何一個byte，重新組合出一幅完整的YCbCr圖像，我們將所謂的YUV422轉成YUV444，即每一個像素都有完整的亮度色差，但是這需要幾級寄存來完成。如此，既保證了數據的同步，不至于色差錯位，同時又有效的拼接了數據，有利于保存。以下是捕獲步驟。

1). 捕獲Cb0 Y0

2). 捕獲Cr0 Y1

3). 捕獲Cb1 Y2，輸出Y0Cb0Cr0

4). 捕獲Cr1 Y3，輸出Y1Cb0Cr0

5.4.2. YUV444轉成RGB888，關于這個轉換有特定的公式，如下：

R=1.164(Y-16)+1.596(Cr-128)

G=1.164(Y-16)- 0.813(Cr-128)- 0.391(Cb-128)

B=1.164(Y-16)+2.018(Cb-128)

如果使用c語言方式設計，它支持浮點運算，非常易于實現。但是FPGA中僅僅只有邏輯低和邏輯高，那就需要另想辦法設計了，好在上述的一些小數我們可以量化之后再通過一位就可以實現，這樣就不需要涉及到小數運算和乘法運算問題了。具體設計如以下步驟。

1). 首先，分離變量，將公式化簡

R=1.164Y+1.596Cr-222.912

G=1.164Y- 0.813Cr- 0.391Cb+135.488

B=1.164Y+2.018Cb-276.928

2). 然后進行放大，加上移位，去掉浮點

XOUT[19:0]=((Y*10’d596)+ (Cr*10’d817)-18’d114131)>>9

YOUT[19:0]=((Y*10’d596)- (Cb*10’d200)- (Cr*10’d416)-18’d69370)>>9

ZOUT[19:0]=((Y*10’d596)+ (Cb*10’d1033)-18’d141787)>>9

3). 乘法器出現溢出，我需要截?cái)嗾?fù)溢出部分，使得數據保持在0~255范圍內。如下：

R=XOUT[10] ? 8’h0:(XOUT[8:0] > 9’d255) ? 8’hff:XOUT[7:0];

G=YOUT[10] ? 8’h0:(YOUT[8:0] > 9’d255) ? 8’hff:YOUT[7:0];

B=ZOUT[10] ? 8’h0:(ZOUT[8:0] > 9’d255) ? 8’hff:ZOUT[7:0];

4). 最后由于硬件原因，需要將RGB888轉換成成RGB565，這一步僅僅只需要做截?cái)嗖僮骷纯伞?/p>

5.5 顯示模塊

顯示模塊分為兩大部分，第一部分為字符打印模塊，在已有圖像的基礎上打印出要寫的字符或圖標；第二部分為VGA驅動模塊，驅動硬件設備。下面具體設計如下。

字符打印模塊：在VGA顯示圖像的基礎上，在畫面上打印出一串字符，并且可以控制其位置、內容任意改變。設計結構如圖5.18所示。其原理是根據輸入圖像的地址矩陣構成字符或者圖標，在對應的地址上將原始像素?cái)?shù)據替換成特定的值，這個就可以在不影響原始圖像的基礎上打印出想要的字符或者圖標。

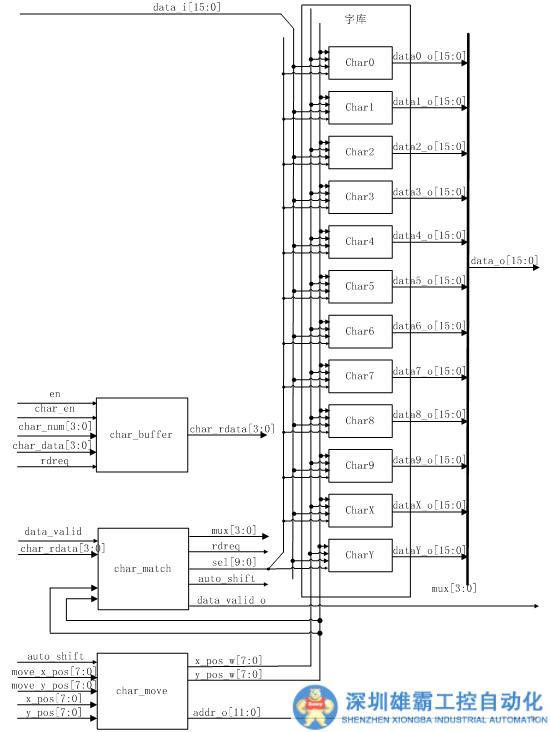

圖5.18 字符模塊設計圖

VGA驅動模塊：標準的VGA接口有15個接口，但是真正用到的只有5個接口，分別是三個色彩信號，R,G,B，場同步信號VSYNC，行同步信號HSYNC，時序部分要通過控制行同步信號和場同步信號，色彩部分要控制RGB，先來看時序部分。對于一個分辨率為800*600的顯示器，簡單的說像素的刷新是從左到右，從上到下一行一行的刷新的，每一行要刷新的點成為行同步信號的幀長，有多少行稱為場同步信號的幀長，從上到下刷新完一遍稱為一幀，我們電腦上說的屏幕刷新頻率就是說屏幕一秒鐘能夠刷新多少幀，當達到一定的幀數，我們的肉眼也就分辨不出來了，這樣我們就看到我們的電腦屏幕，我們在操作的時候是連續的了。

5.5.1. 水平時序

水平同步信號HSYNC如圖5.19所示，HSYNC使用一個負同步脈沖表示一行像素的開始時刻，到下一個負脈沖出現為一行像素的結束時刻。實際的一行有效圖像數據是在25.422us的時間窗口內發送的，而水平同步信號之間的間隔是31.77us。沒有圖像數據發送的這段時間定義為消隱區，此時的圖像為黑色。如果有25.422us的時間段來輸出一行有效圖像數據,做一些計算如下，640*480的VGA顯示模式下，待填充的640個像素需要在25.422us內發送給顯示器。即每個像素的時間為 25.422us/640 = 39.71875ns?？梢运愕米钚r(shí)間單位是 25.175MHZ，這個即驅動VGA時FPGA所需要的時鐘頻率。

5.5.2. 垂直時序

垂直同步信號VSYNC如圖20所示，VSYNC與水平同步信號相似，只不過其同步負脈沖表示整個一幀圖像的開始和結束。一幀圖像的有效圖像數據是在15.25ms的時間窗口內發送的，而同步信號之間的間隔是16.68ms。同理，如果有15.25ms的時間段來輸出一幀有效圖像數據，做計算如下,640*480的VGA顯示模式下15.25ms/480 = 0.031ms?？梢运愕猛瓿商畛湟恍?40個有效像素?cái)?shù)據的時間為0.031ms，即每一行的頻率為31.46875Khz，顯示像素?cái)?shù)據或電子束退回到行首開始新的水平掃描時，RGB信號需要置為黑色，即全為零。

圖5.19 VGA行數據時序

注：a (行消隱) ， b（行消隱后沿），c（行顯示），d（行消隱前沿），E（行時序總長度）

圖5.20 VGA場數據時序

注：a (場消隱) ， b（場消隱后沿），c（場顯示），d（場消隱前沿），E（場時序總長度）

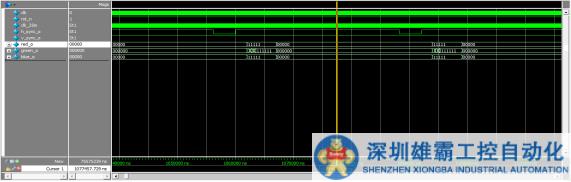

圖5.21 VGA行數據仿真圖

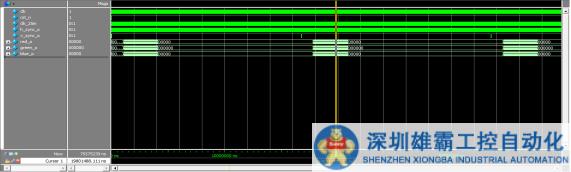

圖5.22 VGA場數據仿真圖

不同的分辨率下，行同步和場同步信號的周期是不同的，時序上的時間也不一樣。附錄2列出了VGA的常用分辨率參數。

結論：圖5.21設計為行時序滿足VGA設計行時序，圖5.22設計為場時序滿足VGA設計場時序。

本篇到此結束，下一篇帶來基于FPGA的單目內窺鏡定位系統設計（下），會介紹系統調試與測試以及結論，包括系統資源性能調試與分析、系統功能測試等相關內容，還會有VGA的常用分辨率參數表、整體電路圖、主要程序分享等附錄。
