上個月月底，我在線上課上給學員講了一下《究竟什么是7nm？》。主要還是針對最近網上議論紛紛的7nm芯片做了一些掃盲性質的科普

課程大約不到兩小時，算是基本把芯片的結構、線寬定義以及實際技術指標的一些含義講了一下

課上我也發現，對于非半導體制造領域從業人員而言，大家對這塊的概念確實非常模糊，有很多常識性的理解錯誤和混淆。所以，我寫這個文章，課程中的一部分內容給沒有聽過課的朋友講述一下，順便也供聽過課的學員溫習

需要注意的是，這個文章并非我課程的全部內容，只是針對半導體器件結構和線寬的概念的一部分解釋說明而已。對于我課程全部內容感興趣的朋友，還是需要來報名我線上課程交流，謝謝

首先，下圖是一張我從網上找到的一個經典的邏輯芯片的結構剖面圖。從圖上大家可以看到，半導體芯片/器件的結構非常復雜，是由很多層的結構疊加而成的：

最下面的FOEL(Front End of Line)是晶體管結構部分

其上面的BOEL(Back End of Line)是用金屬線（銅線為主）把各個晶體管連接起來的結構部分

最上面的則是把信號、電源管腳引出來的部分。這部分通常不是在晶圓廠加工制造，而是在封裝廠進行

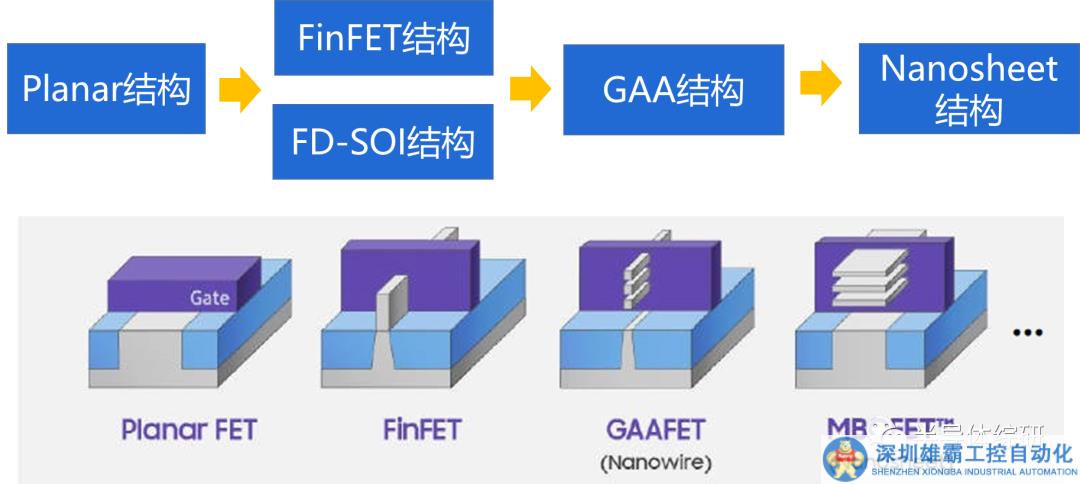

晶體管/MosFET的結構實際上也是在發生變化的。一般而言，到28nm為止，晶體管的結構通常還是下圖中的平面結構：Planar結構。而從20nm開始，晶體管進入了立體結構時代，最典型的就是下圖中的FinFET結構。而關于晶體管線寬概念的混淆，也是從這里開始的

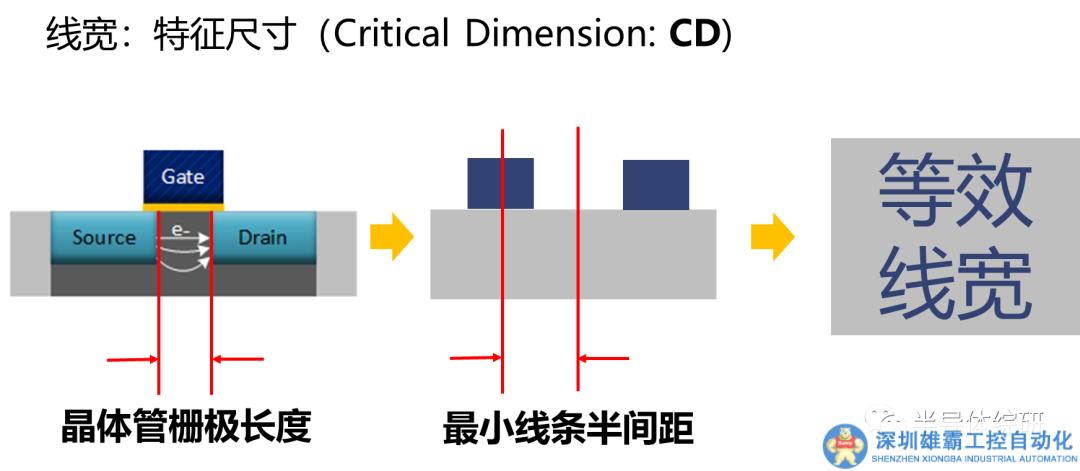

一般所謂線寬，在行業內的標準稱謂是CD/Critical Dimention，中文直接翻譯就是特征尺寸。它指代的是芯片結構里最小的線條寬度，通常就是柵極的長度（見下圖最左）后來柵極的長度已經不是最小的線寬了，無法準確代表工藝節點。于是行業內開始用最小線寬半間距來代表線寬，也就是所有圖形里最小的兩根相鄰線條中心位置距離的一半。這個數值代表了芯片結構里的最高圖形分辨率

目前光刻機的技術參數里的分辨率，其實說的就是這個最小線條的半間距（見下圖中間）

但是到了FinFET工藝時代，其實限于光刻機的技術能力。我們能夠做到的實際圖形分辨率并沒有大幅提升，但是晶體管結構變化以后，其實際的密度確實也大幅度提升了。那該如何評價其工藝水平呢？

于是，晶圓廠們“靈機一動”，想出了等效線寬的概念

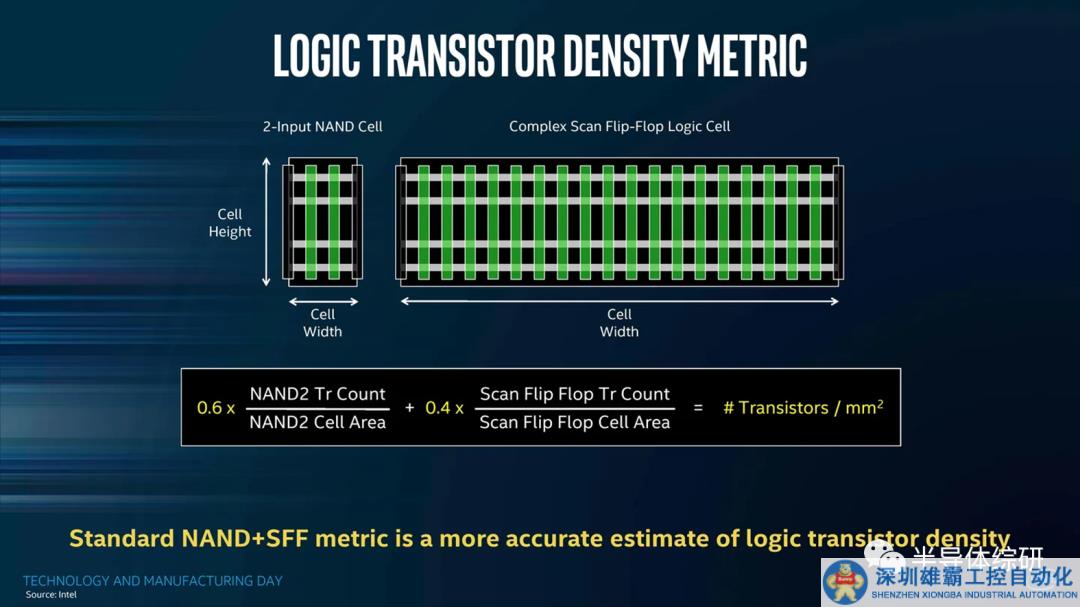

下圖是Intel的技術資料上公布的標準晶體管密度的計算方法。簡單來說，就是用一個標準的與非門（包含4個晶體管）的面積來計算一次晶體管密度，然后再用一個標準FlipFlop觸發器（包含6個與非門）電路計算一次平均晶體管密度。然后將兩個密度結果加權平均一下，就可以得到當前工藝技術下在單位面積的晶圓上能做幾個晶體管

然后用這個密度值對比平面晶體管的密度，然后計算出等效的線寬值來。所以這樣一來，雖然我們不能大幅度縮小實際的圖形線寬，但是可以通過器件結構的變化縮小晶體管的面積、提升密度來得到一個等效的“小線寬”從20nm的 FinFET工藝開始，我們看到的所謂的線寬都是如此

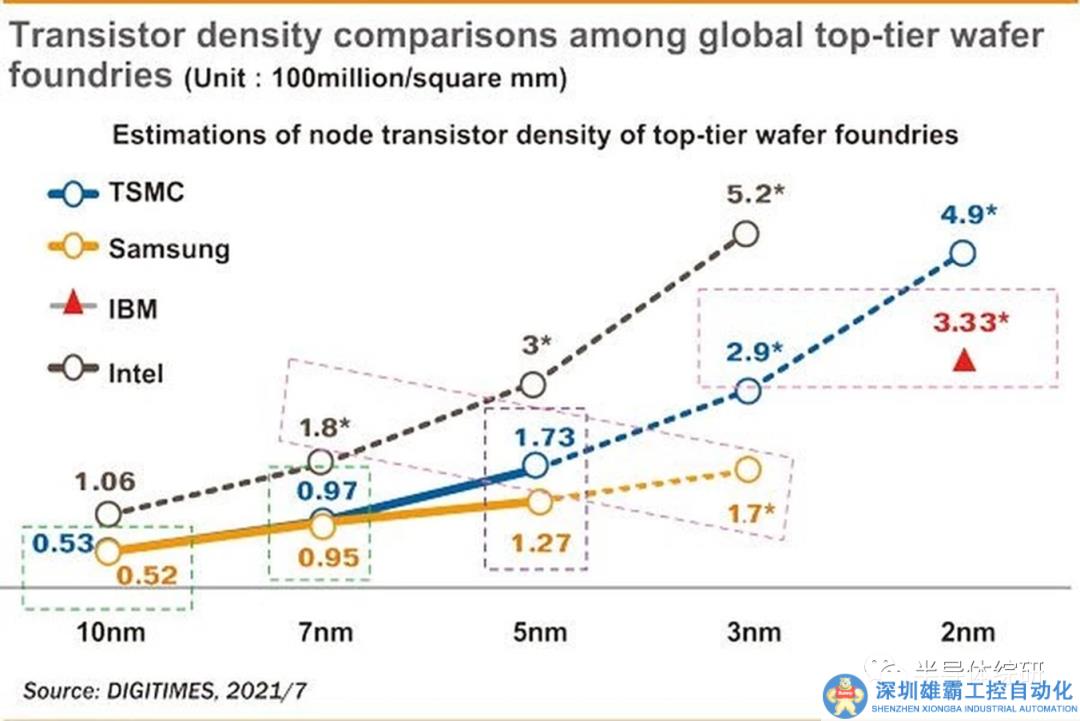

當然，由于采用了等效換算的方法，這就給各個晶圓廠提供了渾水摸魚的機會。利用算法上的投機取巧耍雞賊，各家所謂同一工藝節點芯片的實際晶體管密度是有差別的，而且差別還不小從下圖可以看到（我上一次文章里就已經貼過了）：雖然同樣叫10nm節點，Intel的晶體管密度做到了1.06億個/平方毫米，而TSMC和三星的密度都只有0.53和0.52，相差幾乎一倍
而在之后的7nm5nm節點上，同樣情況依舊存在?？梢姡谌∶稚?，老實的Intel吃了一個大虧，被另外兩家給欺負了

既然工藝節點的命名不靠譜，那行業內是用什么方法來衡量一個具體工藝的水準能力的呢？

事實上，在FinFET工藝中用來判斷具體工藝技術的指標很多，不過多數情況下大家記得和理解兩個名詞就好了：1） CPP：Contacted Poly Pitch?接觸孔的多晶硅柵極間距2） MxP：Metal Pitch 金屬線的間距（通常指第一層或第二層的金屬線間距）

CPP反映了整個晶體管單元（CELL）的寬度；而MxP是用來衡量晶體管單元高度的單位，通常被稱為Track。晶體管的高度是MxP的幾倍，就叫幾個Track，或者幾個T

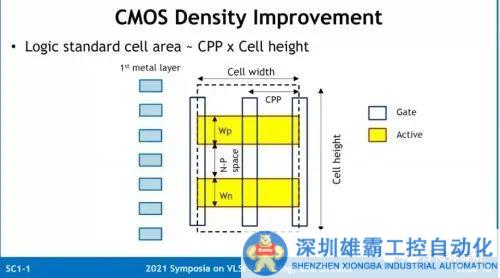

這兩個指標就代表了晶體管的大小，也就等于確定了晶體管的單位面積密度。下圖是一個參考：

另外，還有一個指標是鰭片的間距（Fin Pitch）。M2P和Fin Pitch的比例稱為Gear Rate

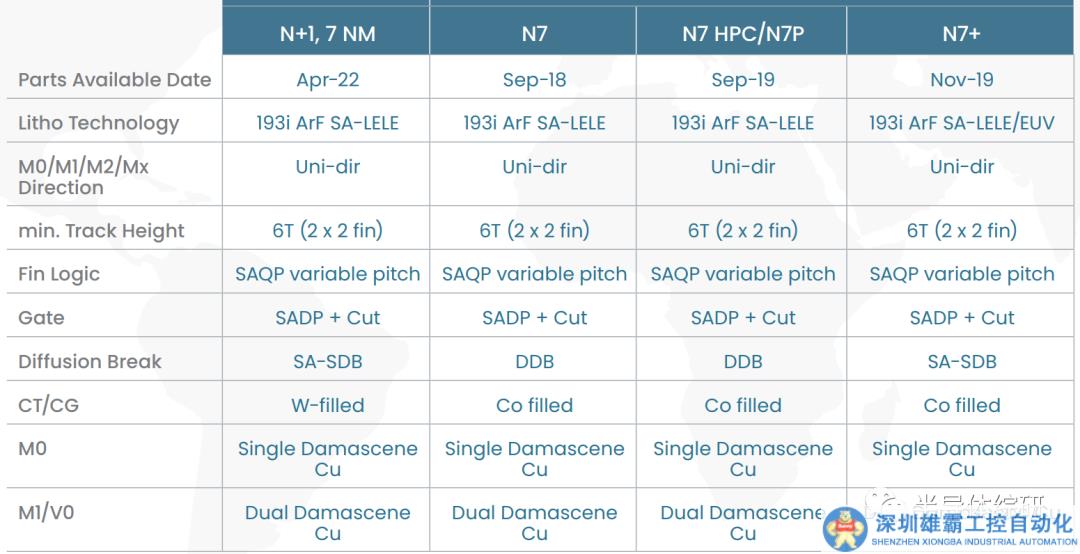

好了，看到這里你大體就對先進工藝?yán)锏木€寬有一個大體認識了當然，具體晶體管里的技術指標和各種名詞遠不止這些。下面這個表格的大多數名詞對于非專業人士而言依舊看得莫名其妙

要把這都解釋清楚，另外讓大家理解在光刻技術進展緩慢、實際圖形線寬無法大幅度縮小的前提下，工程師是如何從20nm開始一路把晶體管微縮到3nm的？這個又是一個很長的故事了。限于篇幅，容我下次再和大家講解吧

這里就要麻煩大家?guī)兔Χ喽噢D(zhuǎn)發這篇文章。如果文章受歡迎，我自然會盡快更新下一篇，給大家進一步說明一下

搞清楚這些，你基本上可以打敗99.9%的非半導體專業人士了。目前市面上針對非半導體行業人員的科普文章里，我還沒有看到有解釋這些概念的。大家不要錯過機會

當然，更多更詳細的半導體行業知識，還是歡迎大家來我的線上課程報名交流提問

11月14號，我的新課《臺積電的最新財務數據分析》會和大家分享關于臺積電的相關信息和知識，也會順便聊一下對后續整個半導體市場的發展趨勢預測有興趣的朋友歡迎從下面海報中的二維碼報名參加。到時候我們好好交流
