為了提升手機游戲玩家的游戲體驗，手機廠商紛紛推出了多款游戲手柄，為手機提供更加直觀，方便的操作方式。充電頭網拿到了vivo推出的一款閃電游戲手柄2，這款手柄通過USB-C接口充電，手柄帶有搖桿和方向鍵，并且?guī)в腥齻€(gè)肩鍵，背面還有觸控區域，提升控制體驗。

這款手柄通過藍牙連接手機，深度適配vivo和iQOO手機，支持按鍵自定義操作，并具備72小時強勁續航，適合為手游用戶提升游戲體驗。下面就拆解vivo這款閃電游戲手柄2，看看內部的芯片方案。

vivo 閃電游戲手柄2開箱

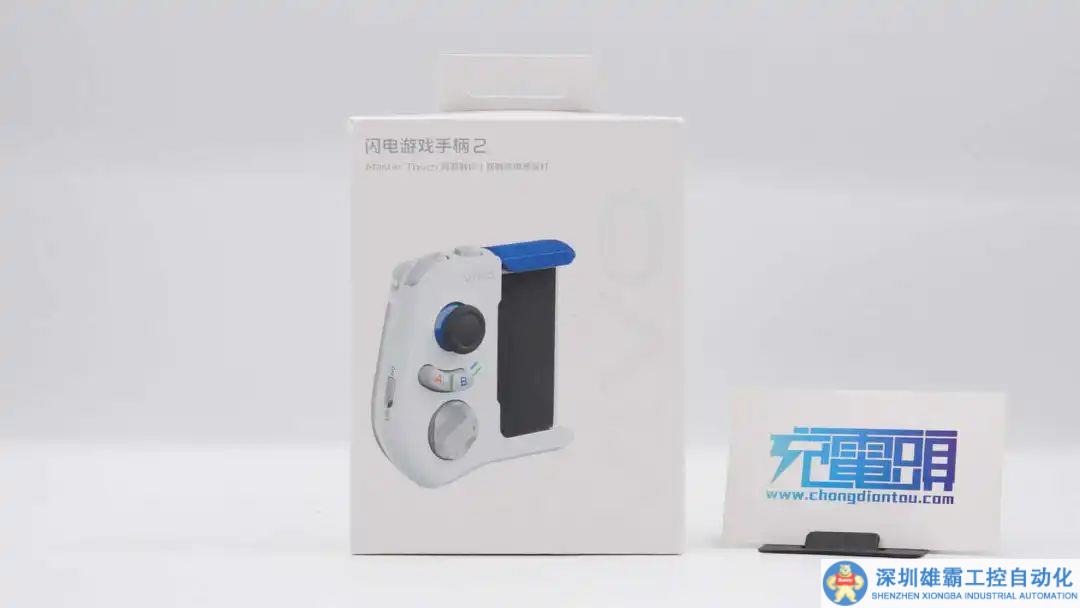

包裝盒正面印有產品名稱、外觀以及 Master Touch 背部觸控、雙觸感電競搖桿兩大賣點。





背面印有產品側面和背面圖、賣點、參數以及商家信息。





打開包裝，除閃電游戲手柄2外，還有產品說明書以及搖桿膠帽。

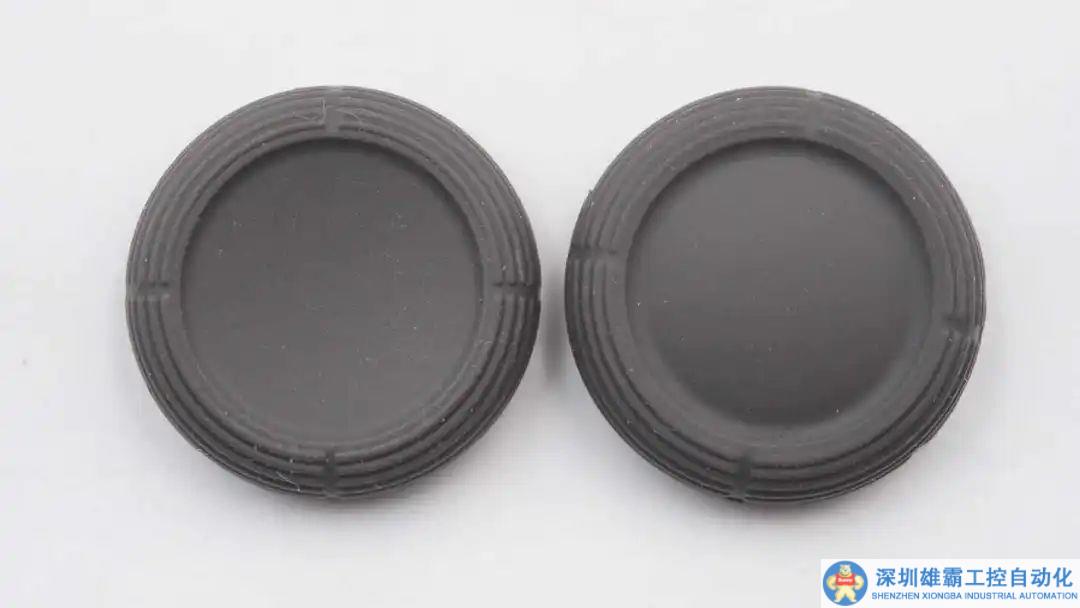

搖桿膠帽實際有兩個，而且一凹一凸設計，讓用戶隨心選擇，不同觸感滿足不同人群喜好需求。

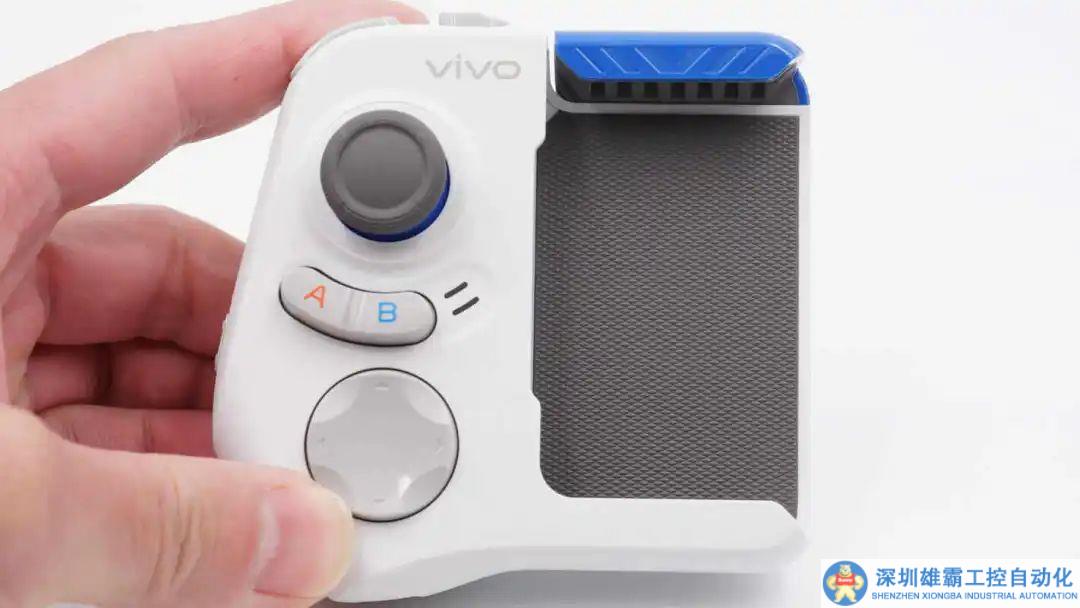

vivo 閃電游戲手柄2采用全新防滑掌托設計，整體藍、白、灰三色撞色設計，顏值在線手感舒適。正面設計有搖桿、指關節鍵、狀態燈以及十字方向鍵，右上角區域印有vivo品牌。

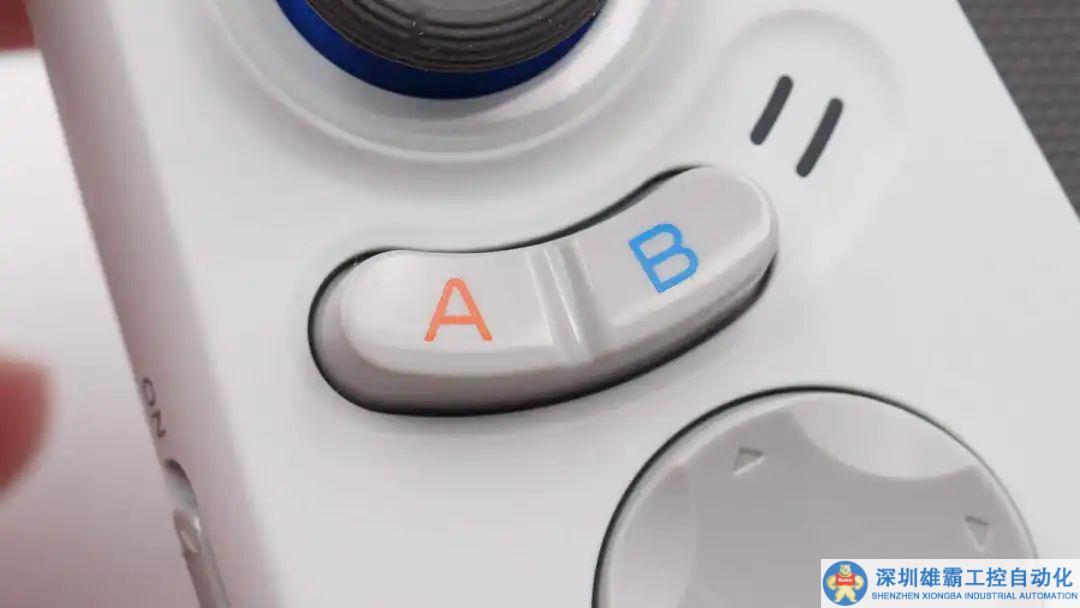

指關節鍵特寫。

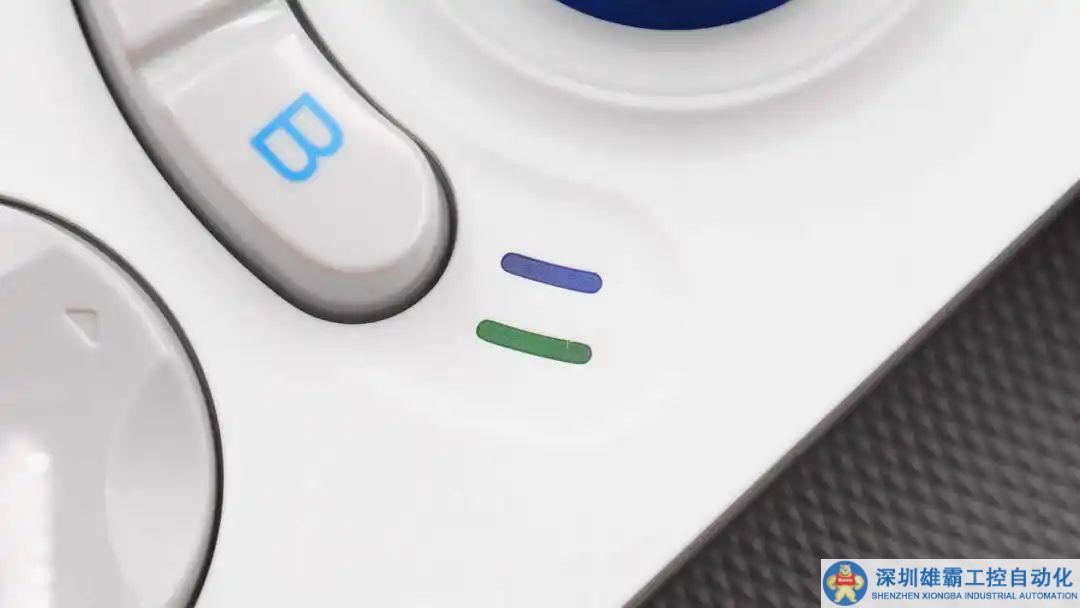

狀態燈特寫，藍色指示燈為連接狀態燈，可以提示用戶手柄與手機連接狀態是否正常。另一個為電量指示燈，亮綠光表示電量充足，反之亮紅光。





十字方向鍵特寫。

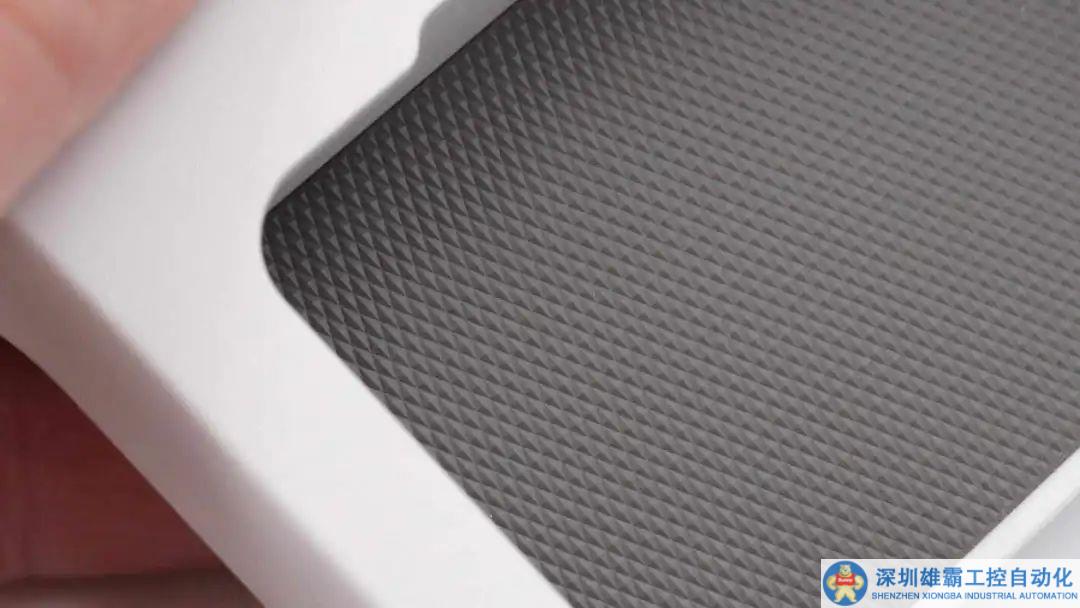

手機槽內采用TPU防滑包膠覆蓋，搭配防滑紋理，提升使用時的手機穩定性。

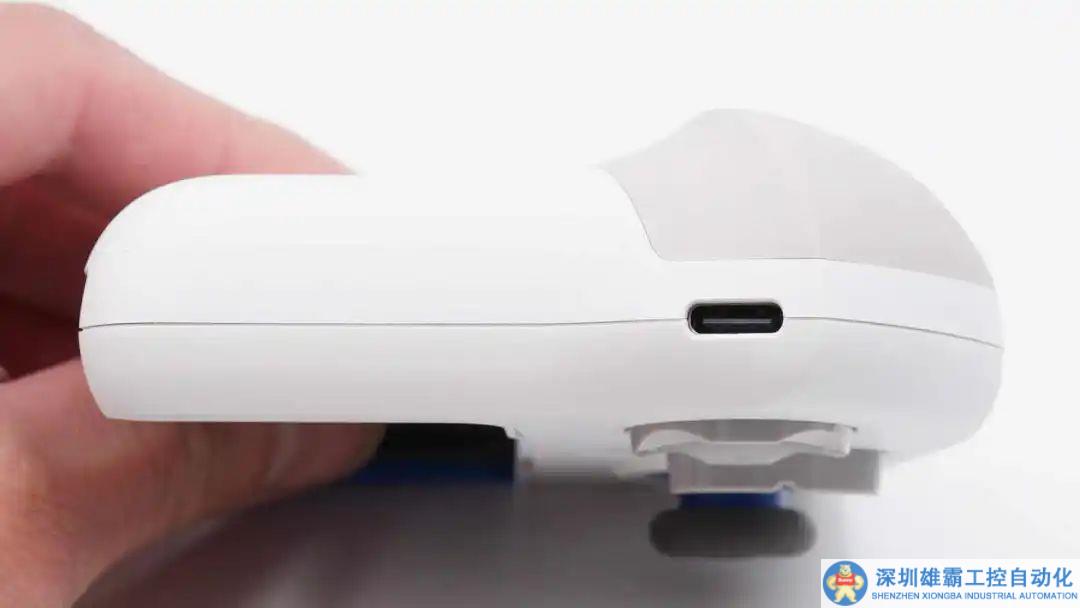

機身底部設有一個USB-C充電接口。





USB-C口特寫，黑色膠芯不露銅。

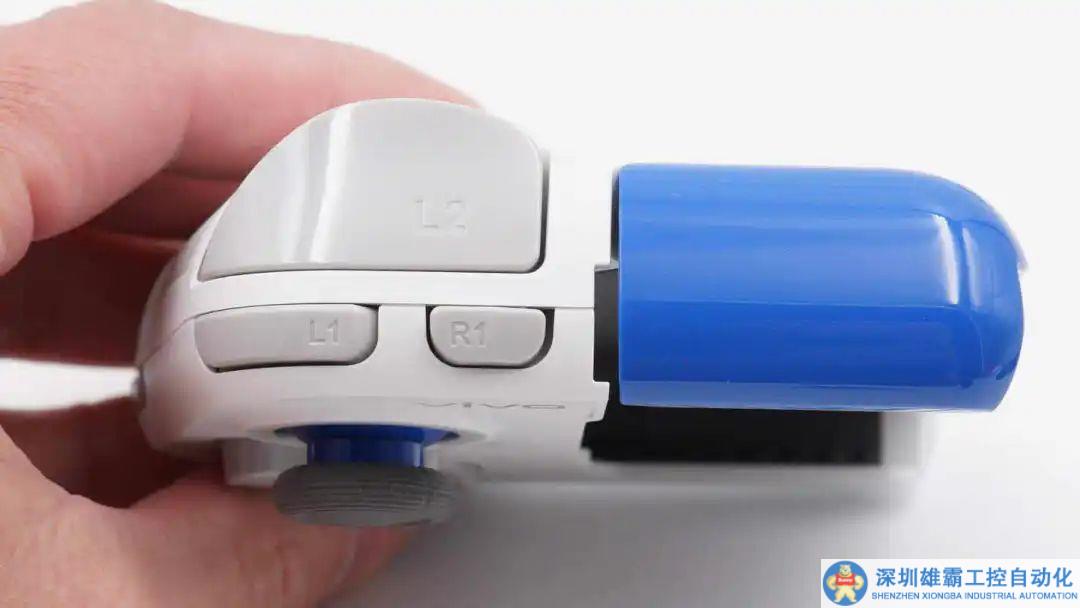

頂部設有R1、L1、L2三個獨立微動肩鍵，右側為藍色彈簧夾。





彈簧夾無極拉伸結構設計，可夾持寬度為 64~82mm、厚度為 7.5~12.3mm 的手機，當然并不是能加持的手機都能適配，購買時請仔細詢問。





彈簧夾內側上下傾斜設計，并預留凹槽，幫助散熱以及避免擠壓手機按鍵。

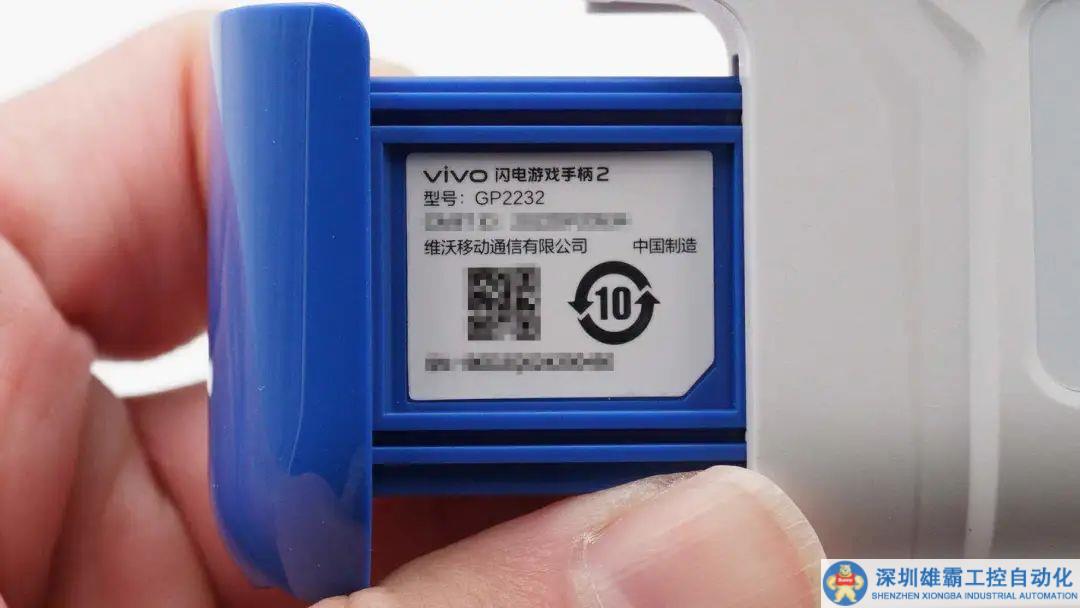

底部外殼上貼有產品銘牌，型號為GP2232。

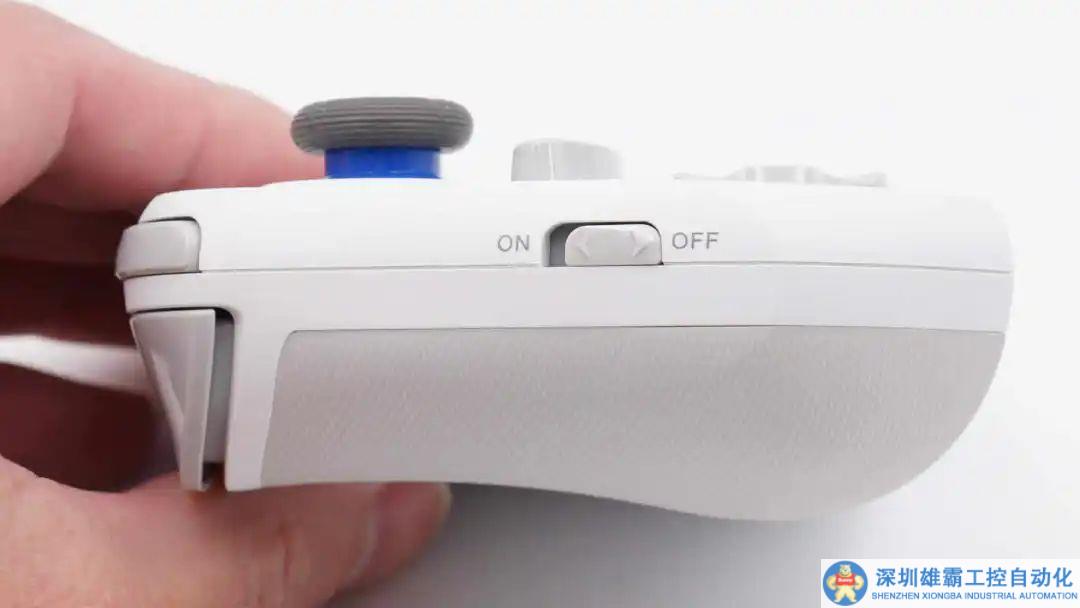

側面設有電源開關鍵。

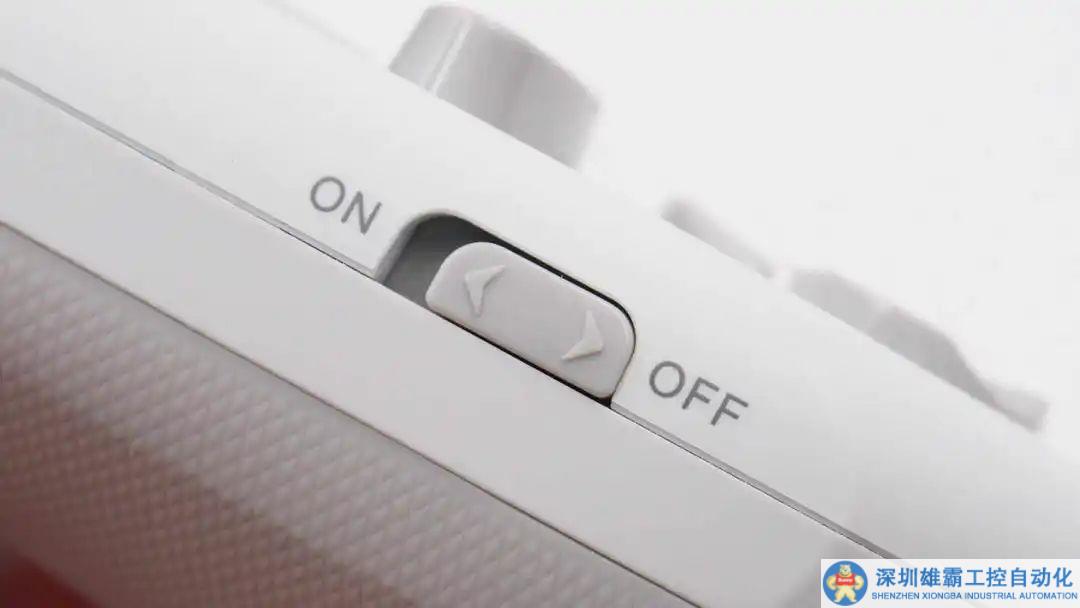

電源開關鍵上設計有向上和向下的凸起箭頭，方便用戶滑動。

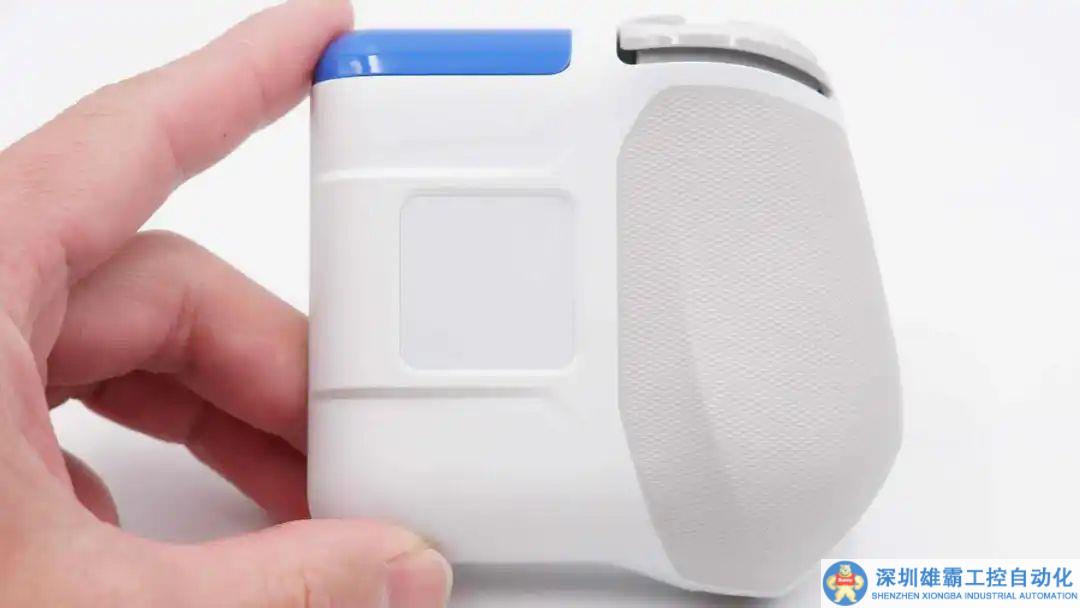

機身背面一覽，右側也貼有TPU防滑包膠，左側中間則設計有Master Touch 背部觸控區域。

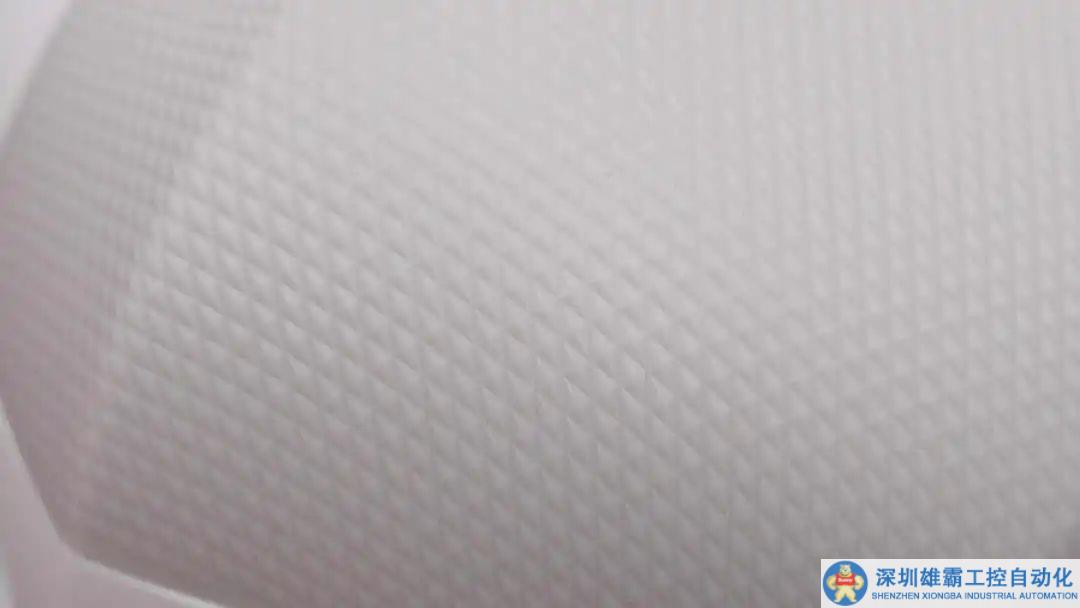

機身背面TPU防滑包膠采用相同防滑紋理設計，三角弧度舒適貼合手掌，耐磨舒適，出汗也不怕手滑。

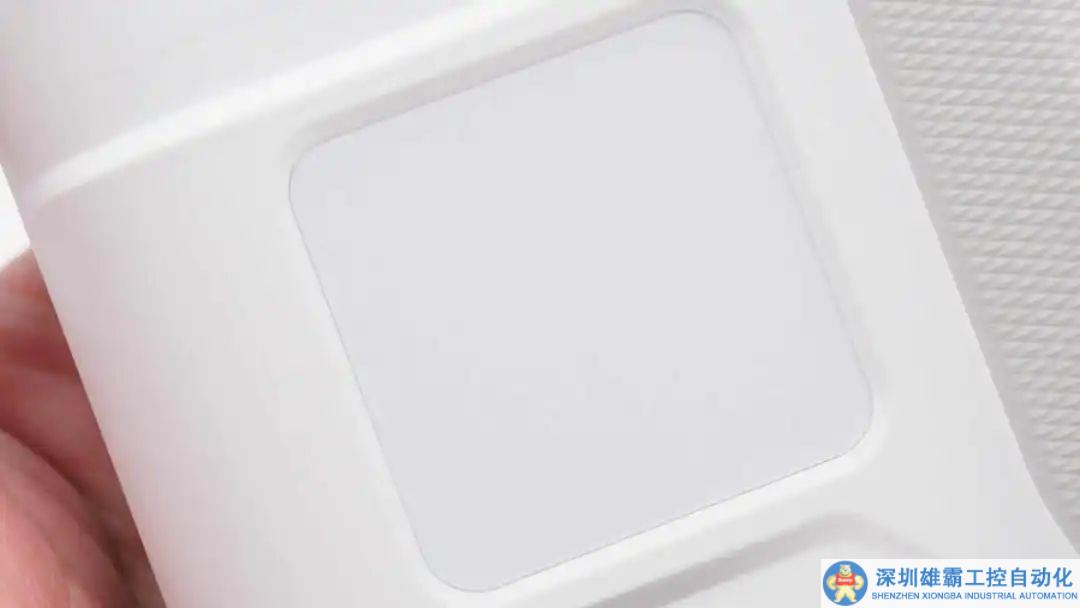

vivo 閃電游戲手柄2一大亮點便是新增了這個Master Touch 背部觸控，輕松實現四指同時操作，為對戰獲得優勢。在使用這款手柄時請遵守相關游戲規定，公平健康游戲。

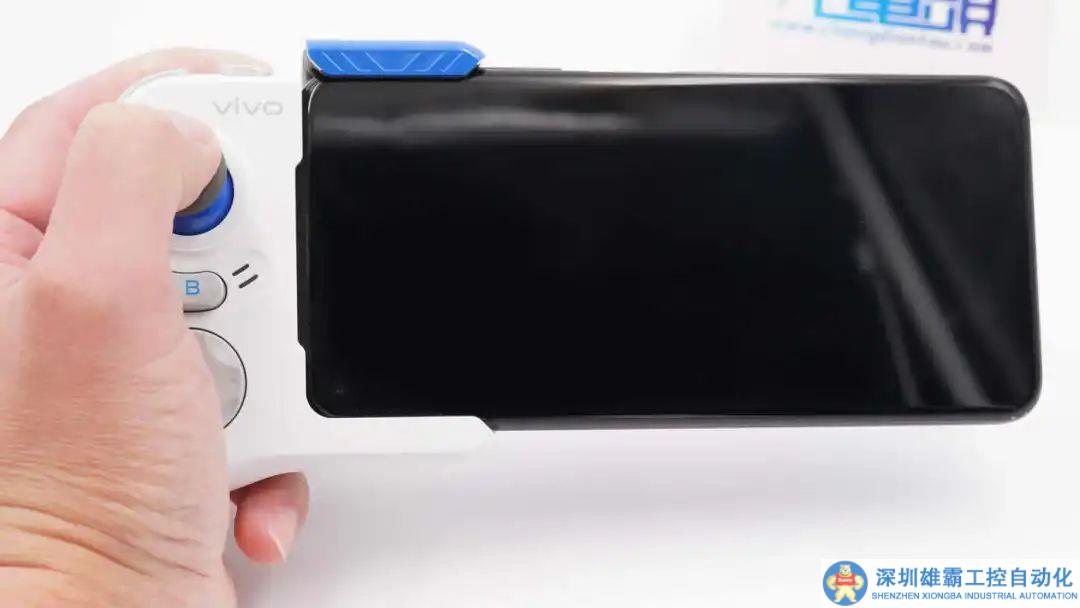

產品實際使用場景一覽。



通過USB-C口給vivo 閃電游戲手柄2充電，使用ChargerLAB POWER-Z KM003C測得充電功率為5.24V 0.24A 1.23W。

vivo 閃電游戲手柄2拆解

看完了vivo 閃電游戲手柄2的開箱，下面就進行拆解，看看內部的方案和設計。

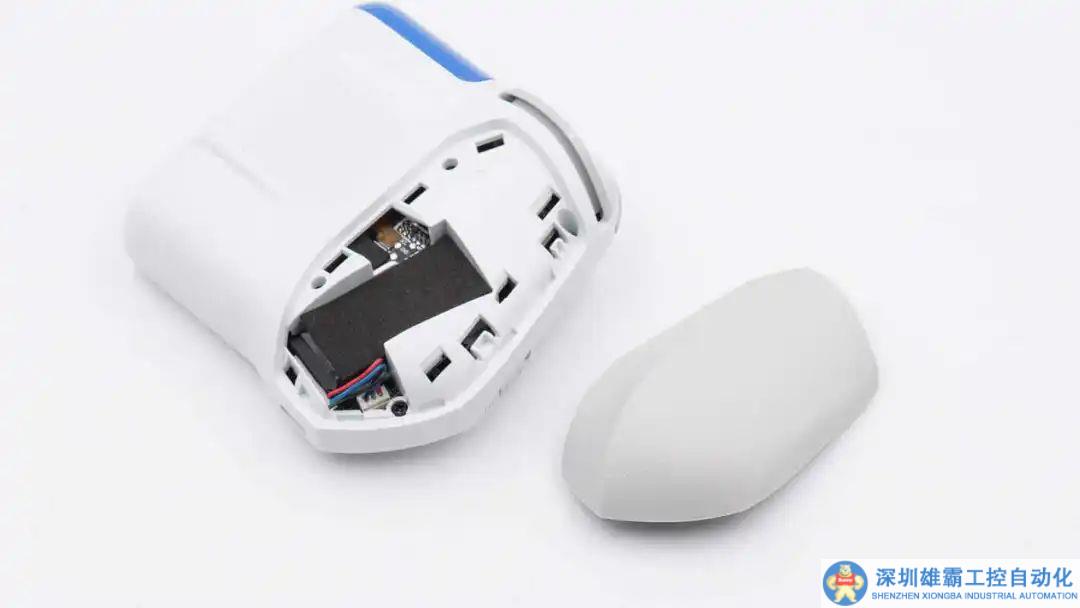

首先撬開手柄防滑掌托，同時也是手柄后蓋，在內部是固定螺絲。

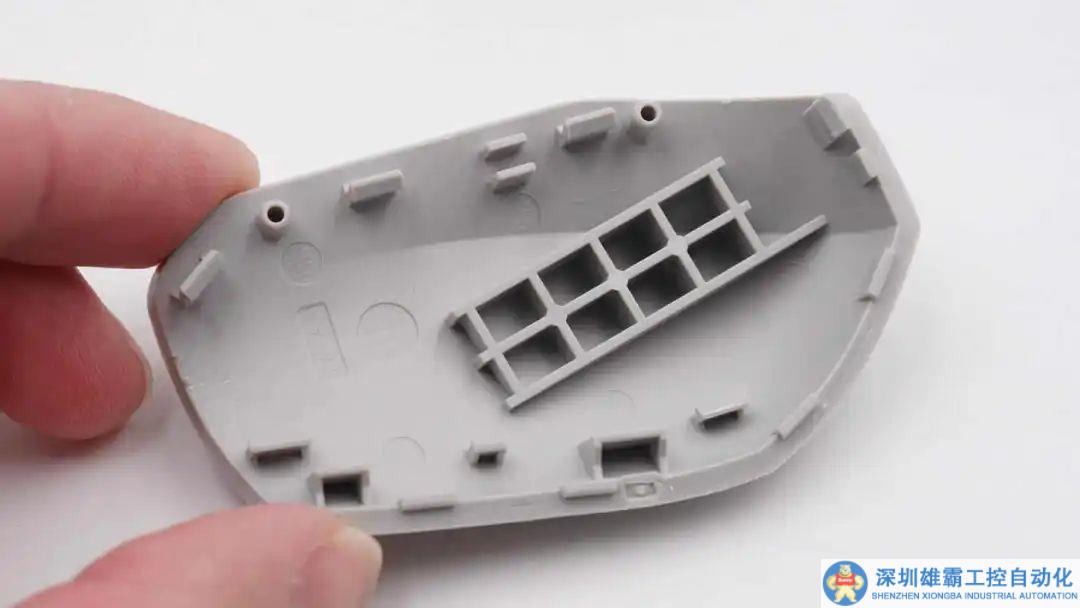

掌托通過卡扣固定。

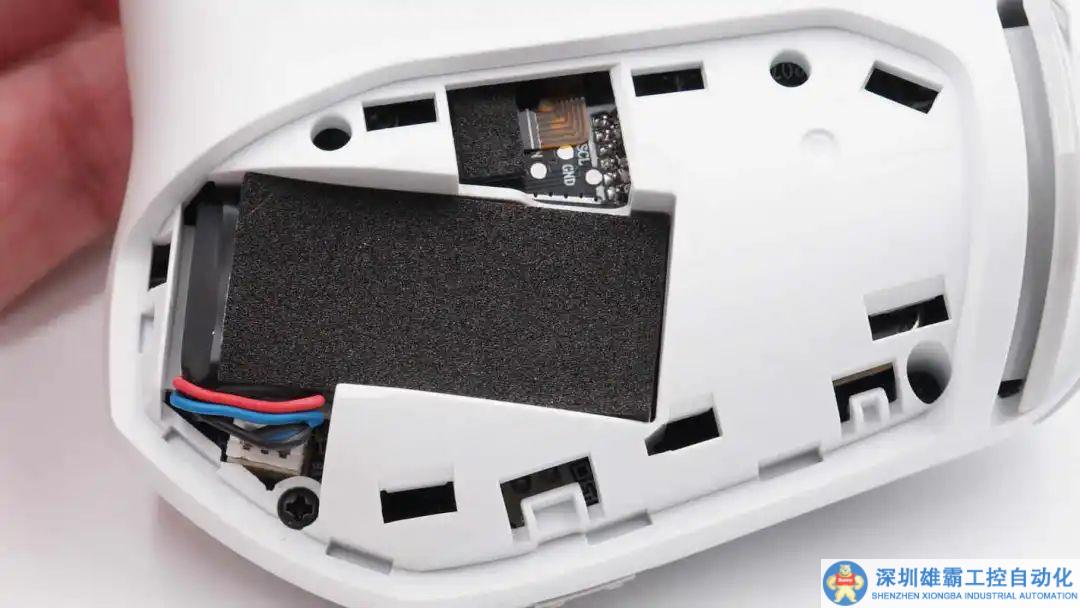

手柄通過螺絲固定，電池粘貼泡棉緩沖。

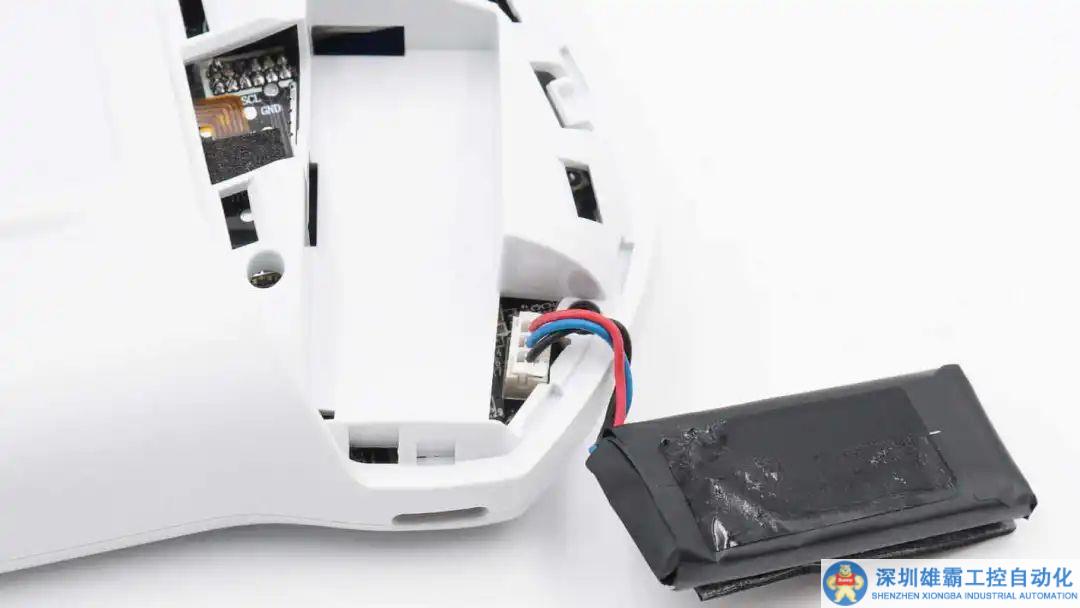

電池通過插座連接。





電池使用雙面膠粘貼固定。

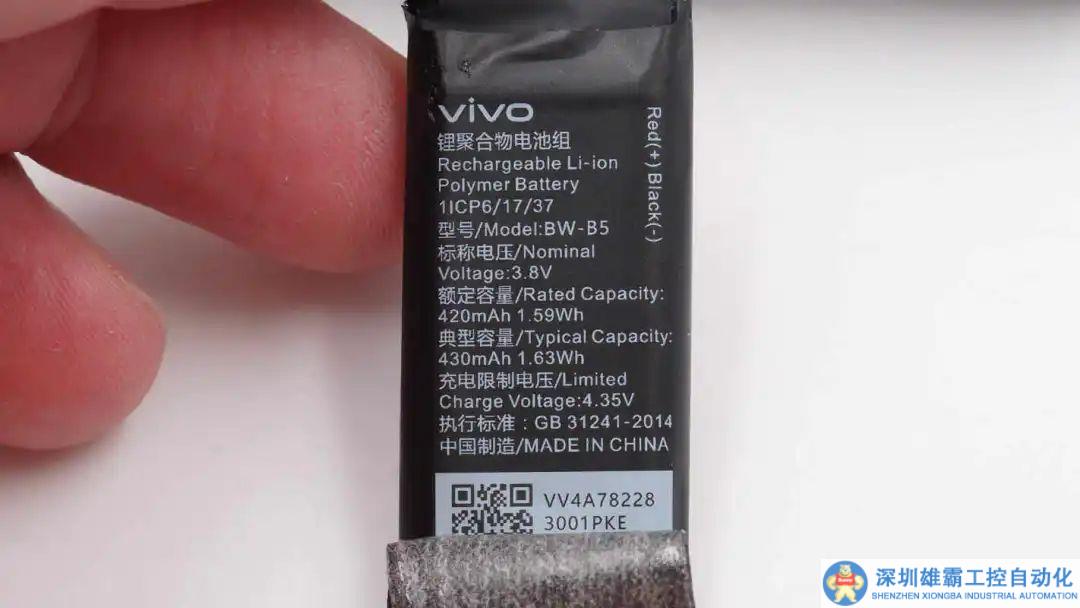

揭下電池表面粘貼的泡棉，內部采用鋰聚合物電池組，標稱電壓為3.8V，額定容量為420mAh。

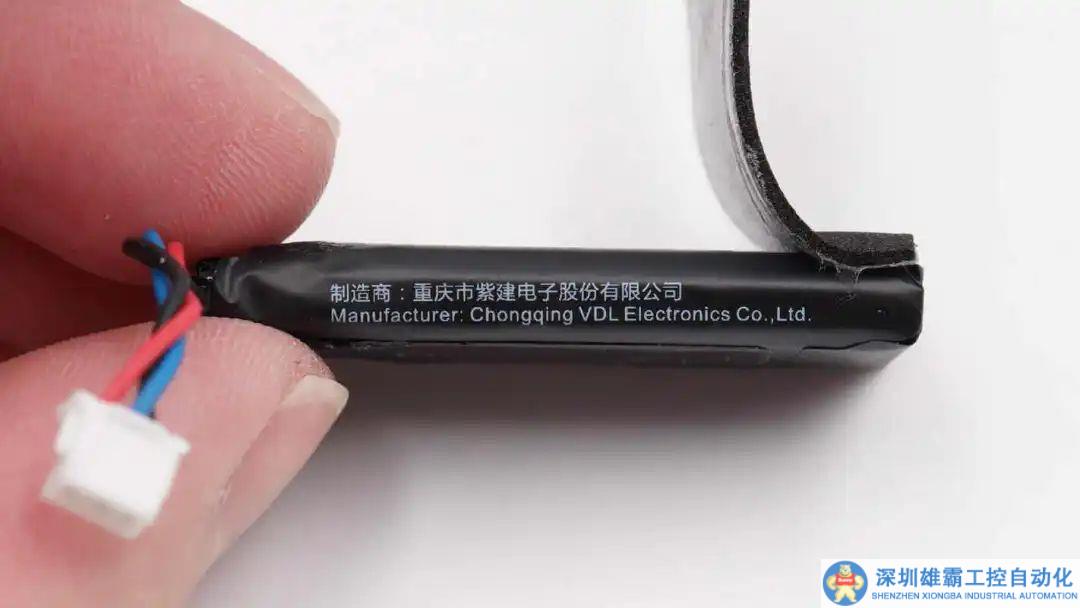

電池制造商為重慶市紫建電子股份有限公司。

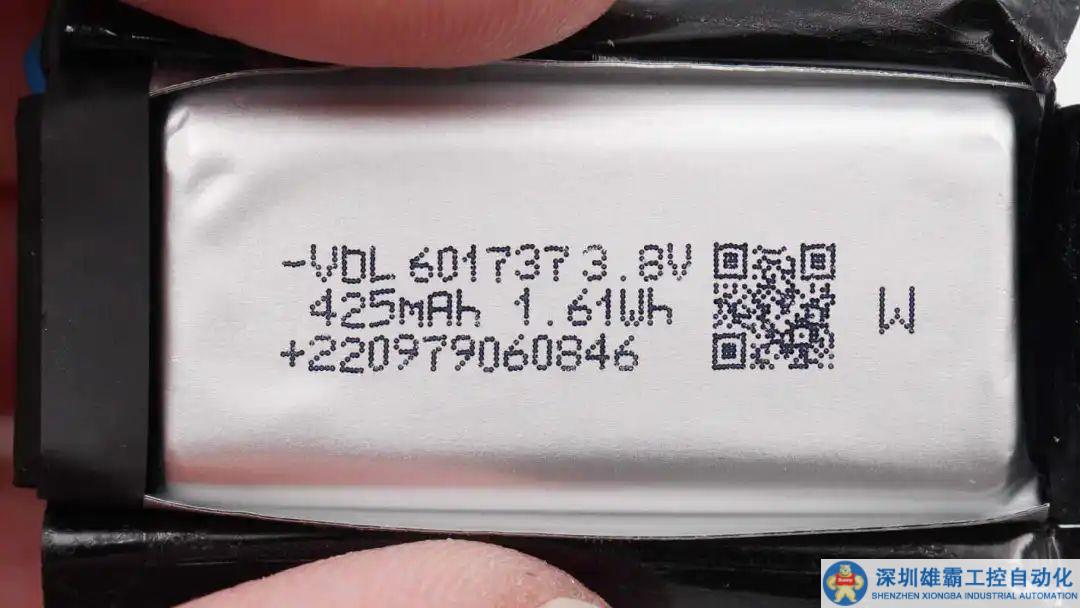

撕開外部絕緣保護，內部電芯上絲印信息一覽，與外部標簽一致，絲印有二維碼，用于產品追溯。

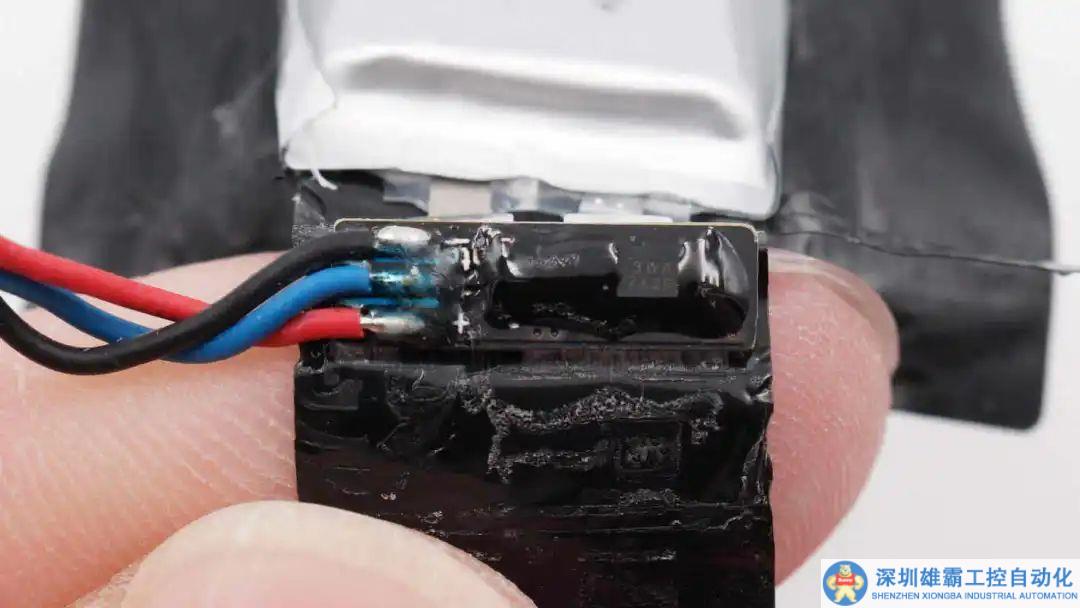

電池保護板焊接在電池上，導線焊點和保護芯片涂膠保護。

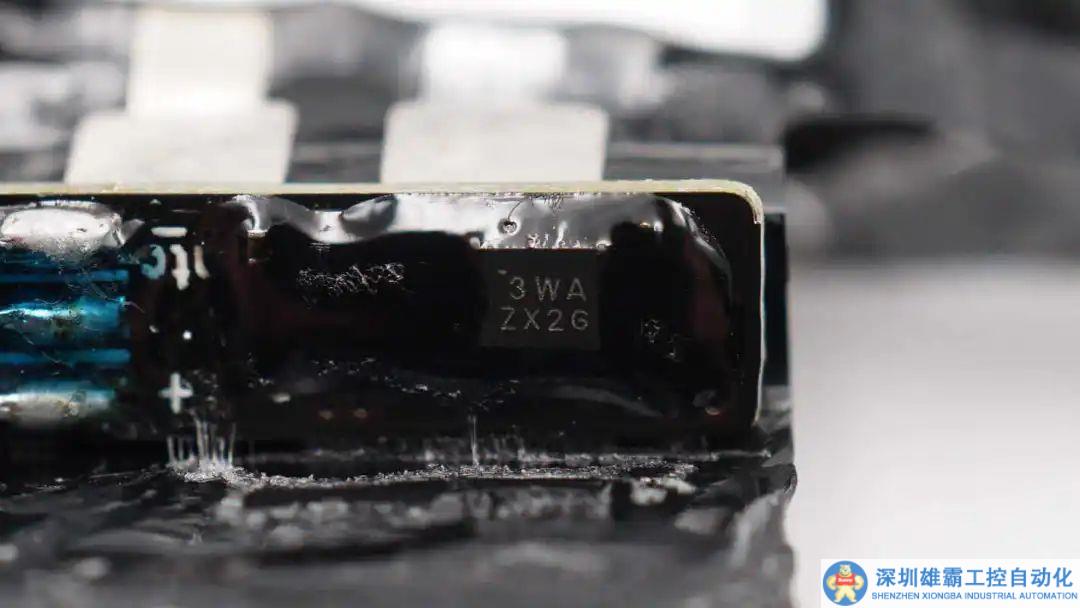

電池保護芯片絲印3WA。

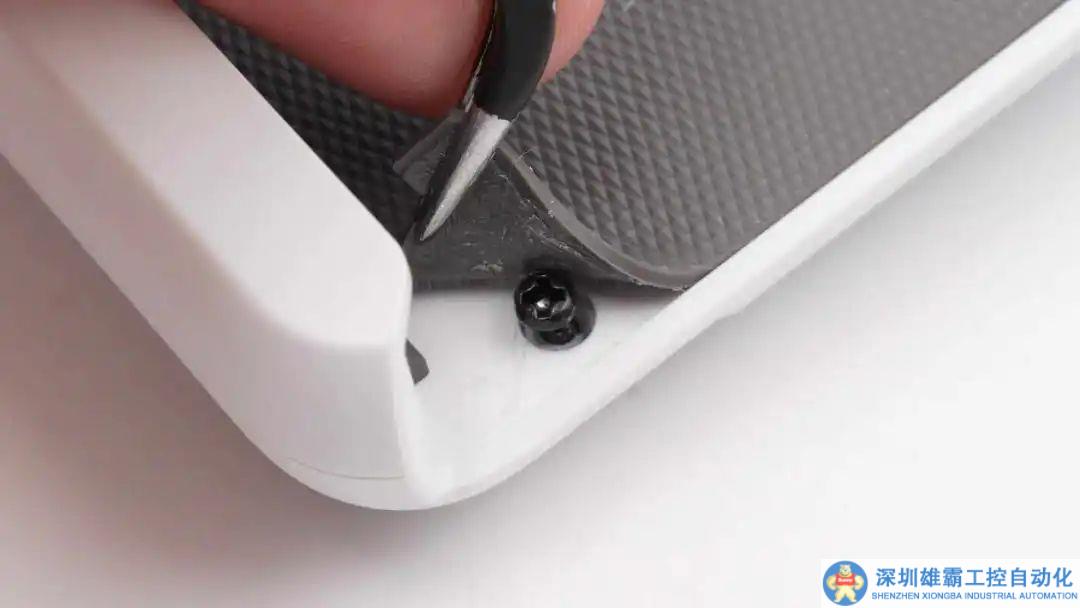

揭開手柄的防滑膠墊，在膠墊下面是固定螺絲。

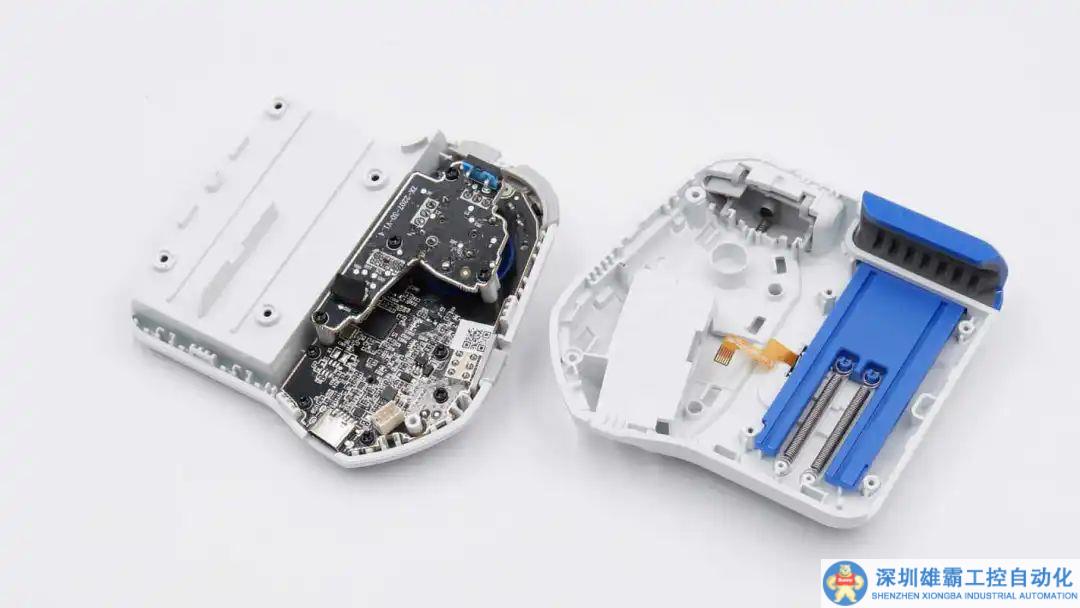

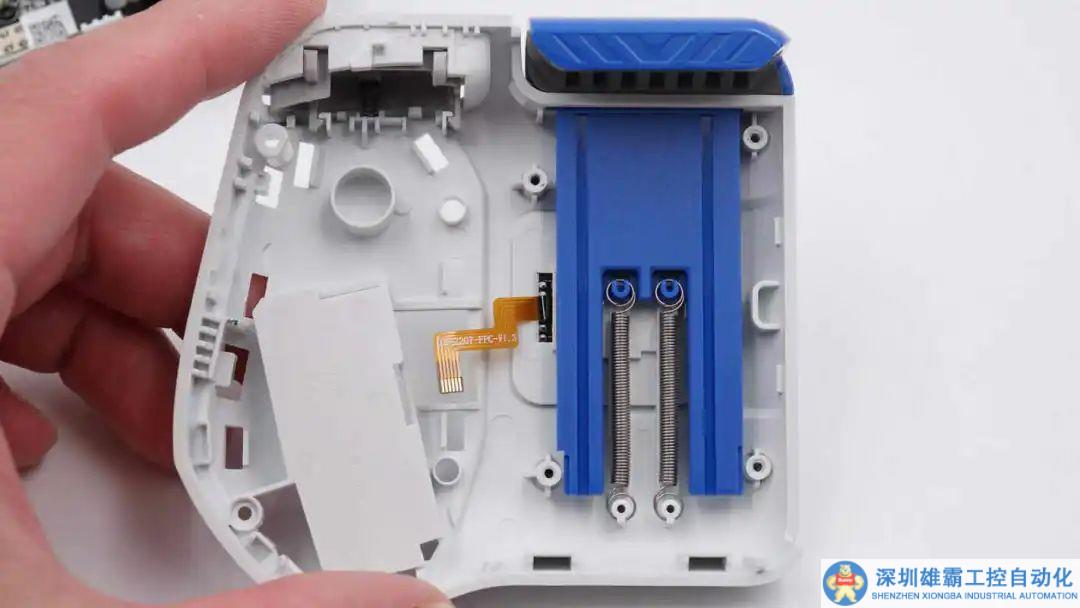

擰下螺絲分離開手柄外殼，左側外殼內部固定PCB板，右側藍色為手機夾持固定機構。





肩鍵和手機夾持固定機構特寫。

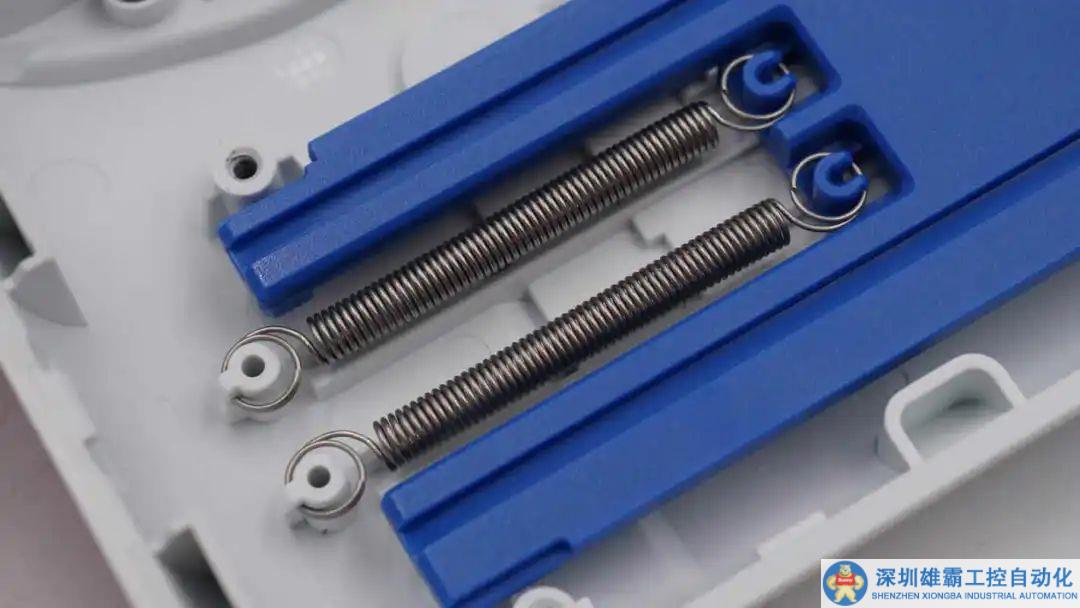

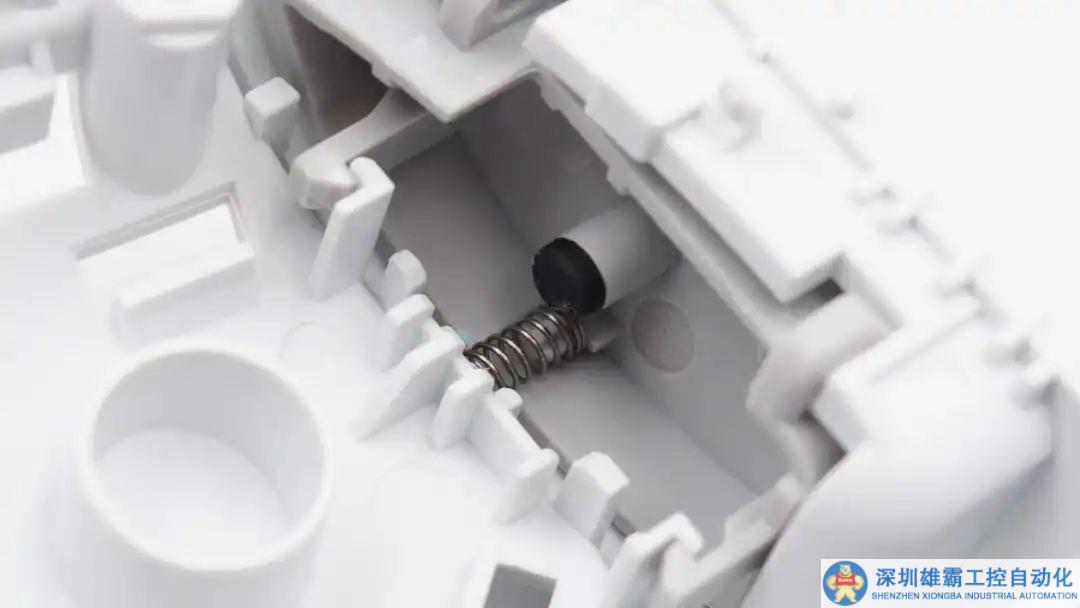

藍色塑料夾通過彈簧夾持。

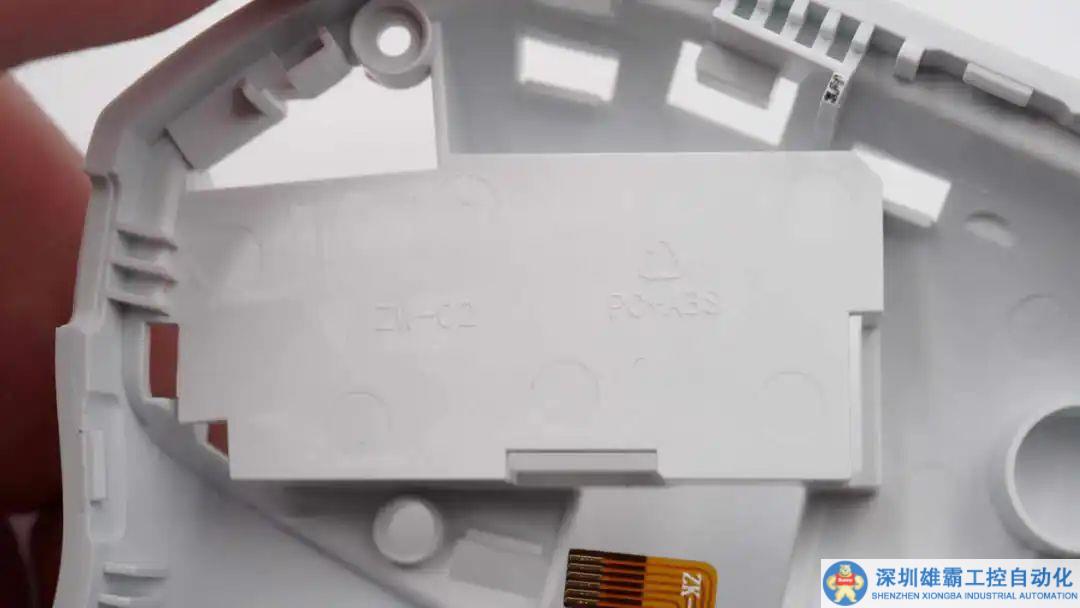

固定電池的外殼特寫，采用PC+ABS塑料材質。





肩鍵按鈕和復位彈簧特寫。

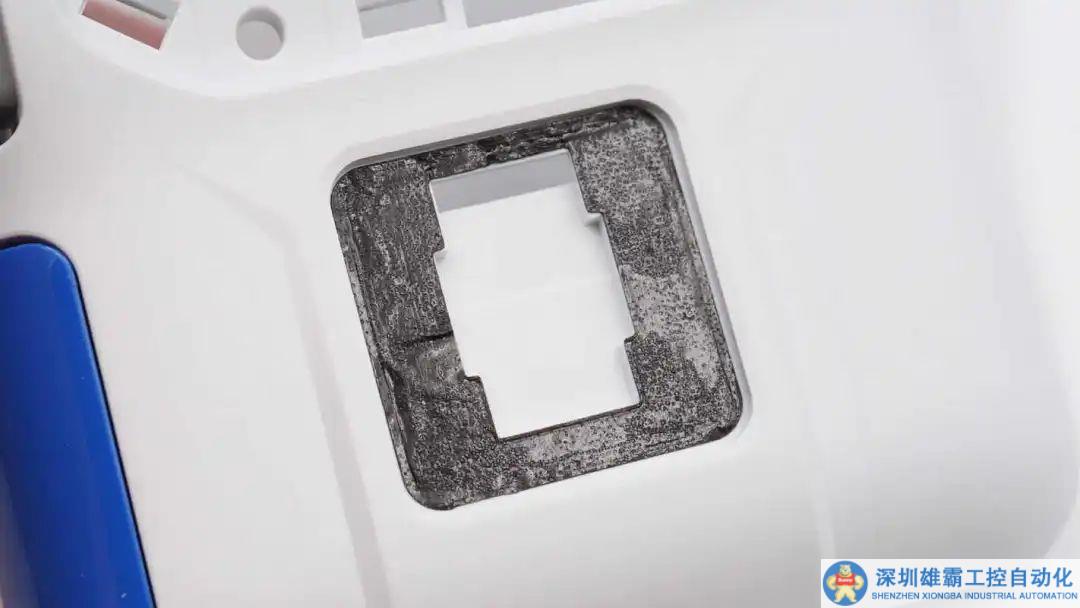

背面的觸摸區域通過雙面膠粘貼。

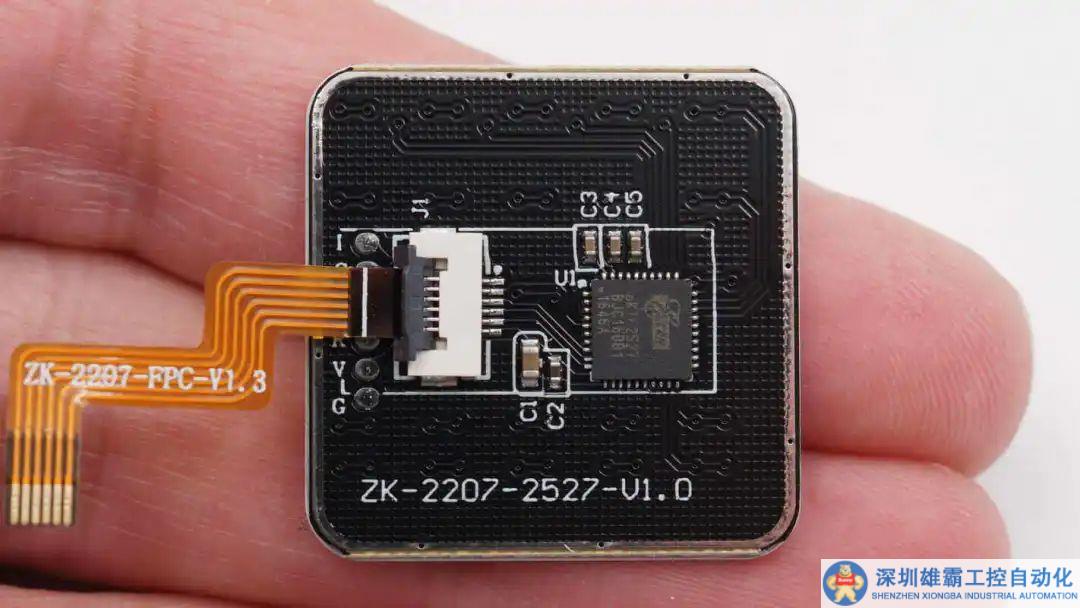

小板背面焊接一顆觸摸芯片。

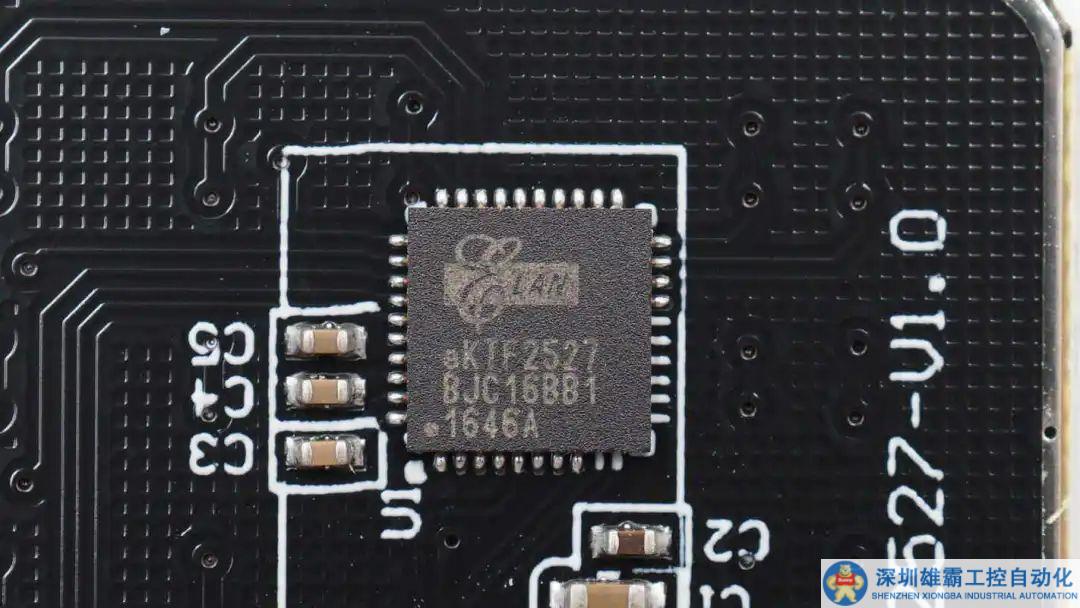

觸摸芯片來自ELAN義隆電子，型號eKTF2527。

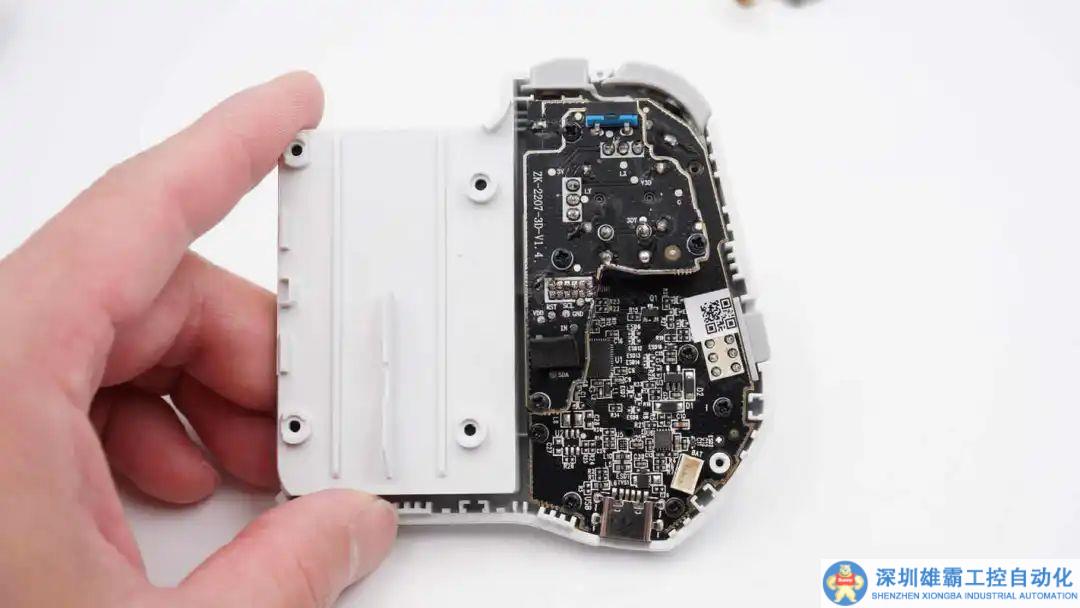

另外一半殼體中固定PCB，連接搖桿和按鍵。





搖桿小板通過螺絲固定在殼體內。

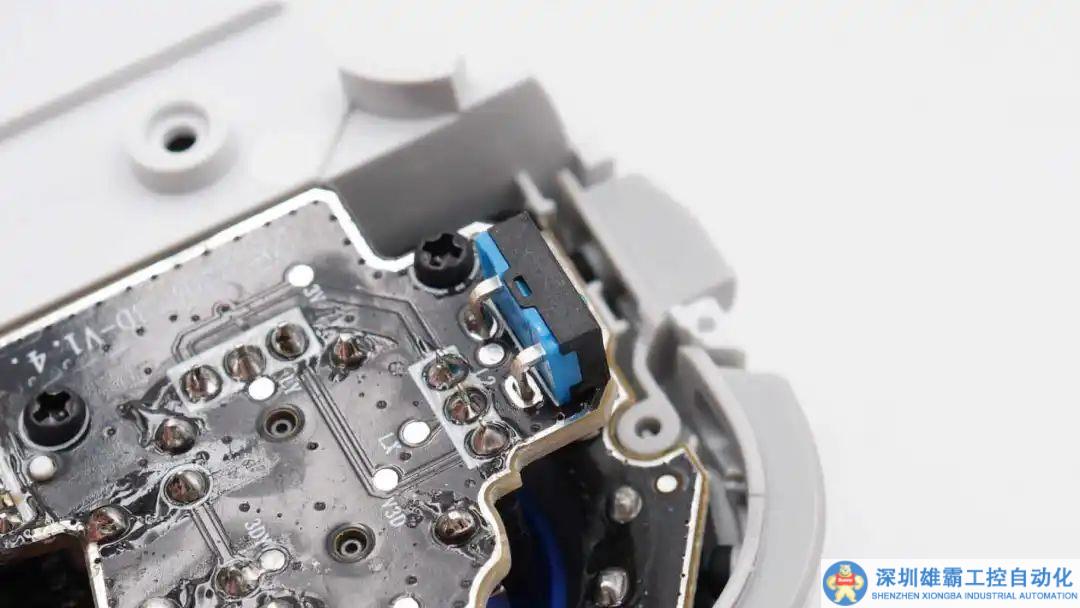

焊接固定的肩鍵按鍵特寫。

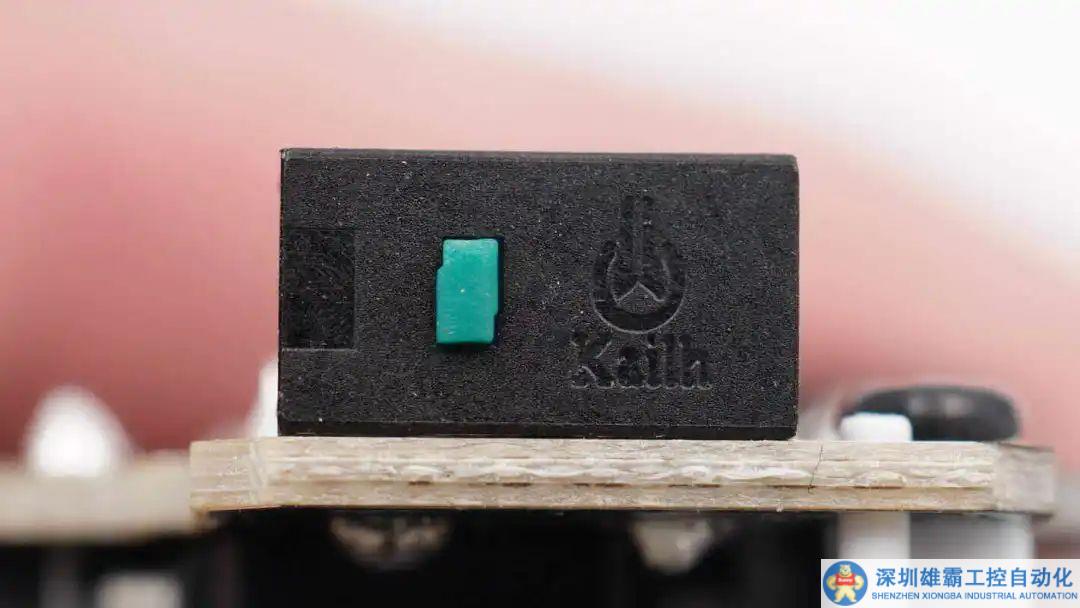

肩鍵來自Kaith凱華。





擰下固定螺絲，拆下?lián)u桿小板，搖桿小板與主板之間通過插針連接器連接。





搖桿上固定搖桿帽。

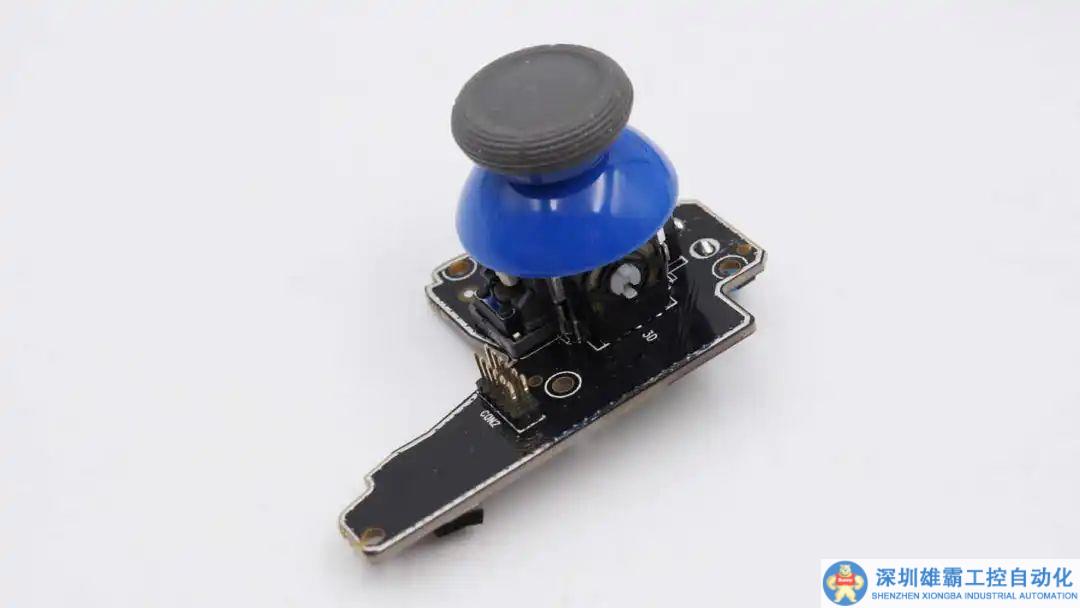

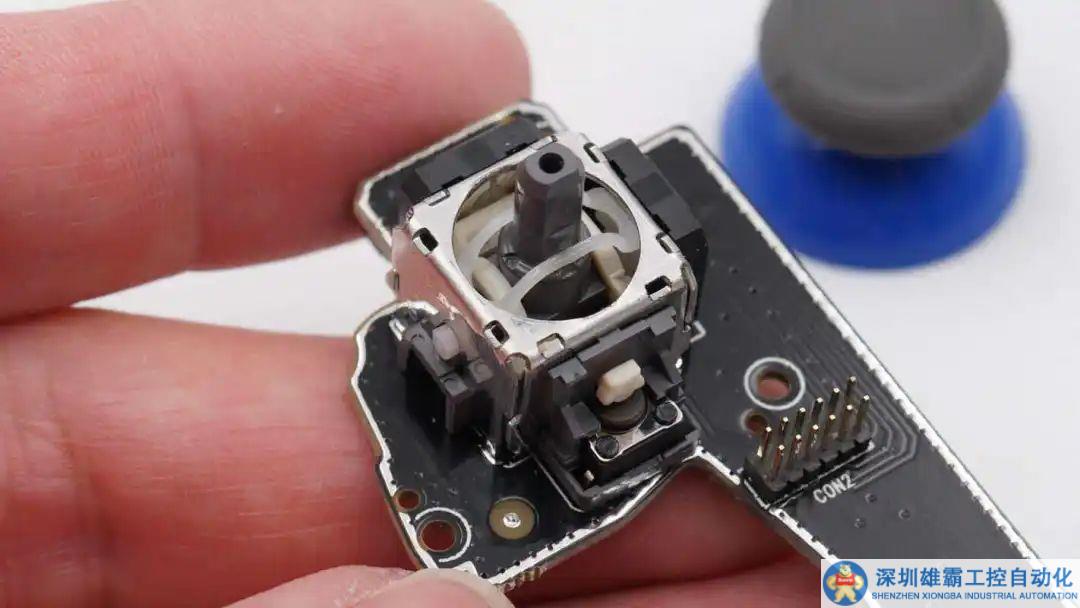

搖桿機構特寫，上方和右側使用兩個電位器檢測方向變化，下方按鍵用于按鍵操作。

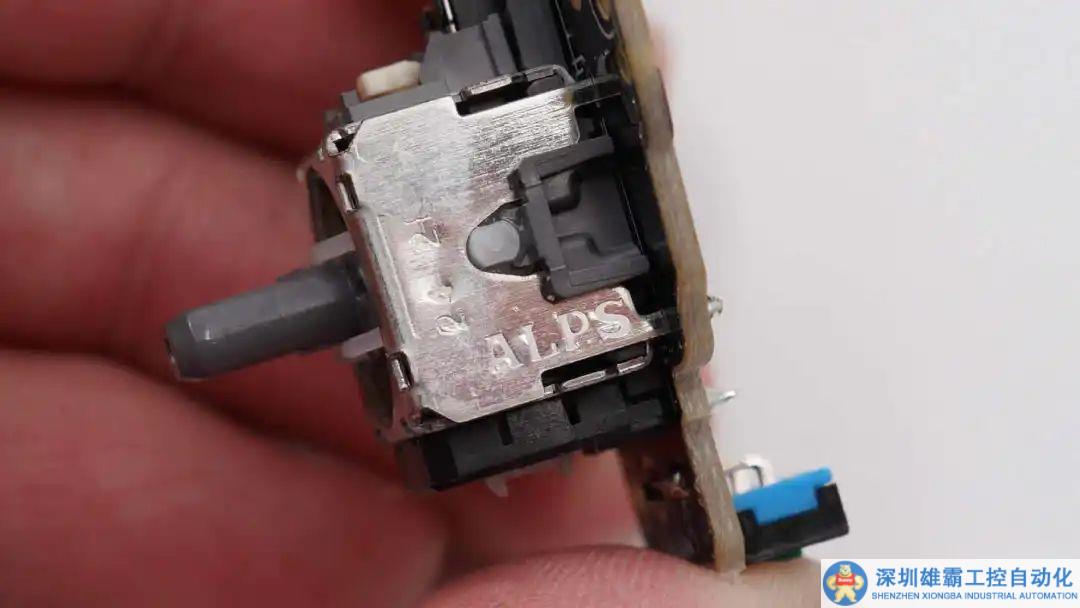

搖桿機構來自ALPS。





擰下螺絲取出內部PCB板，對應搖桿的位置開孔。

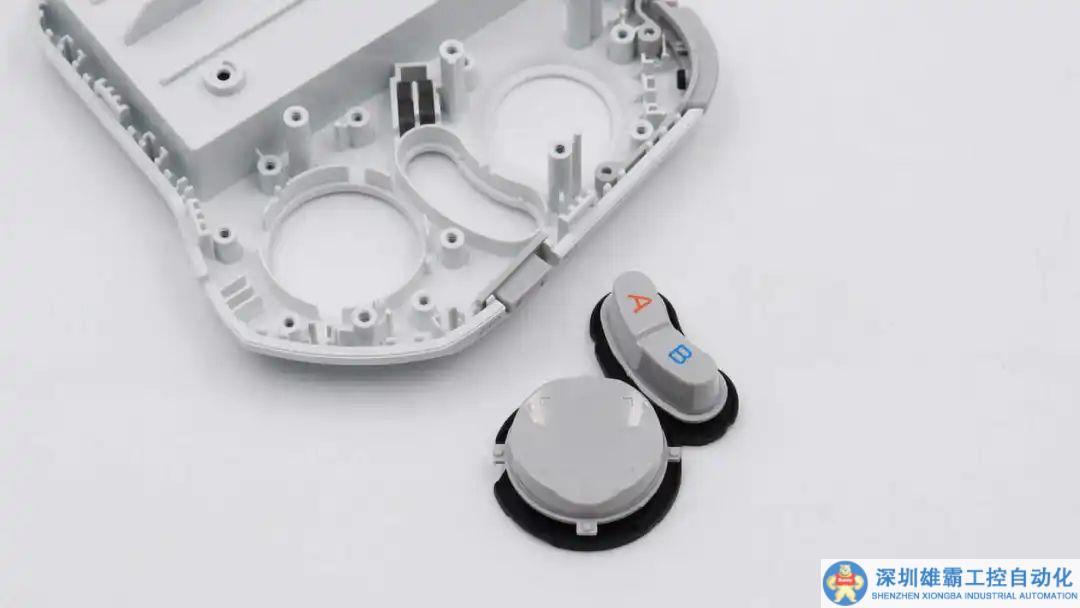

取出外殼內部的按鍵。





按鍵為采用膠墊緩沖，手感好，還原了小時候游戲機的手感。

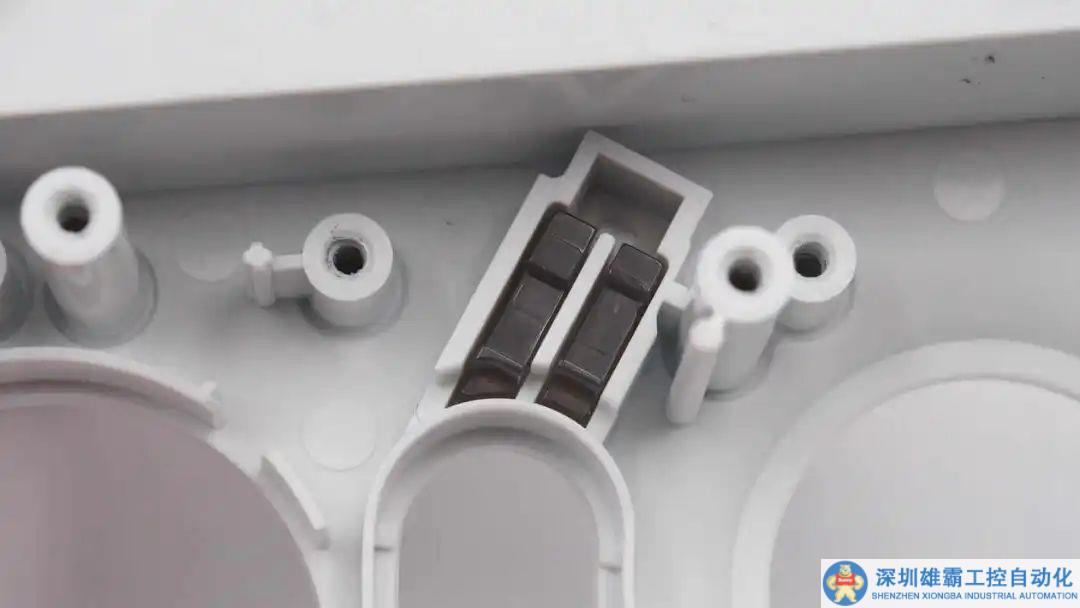

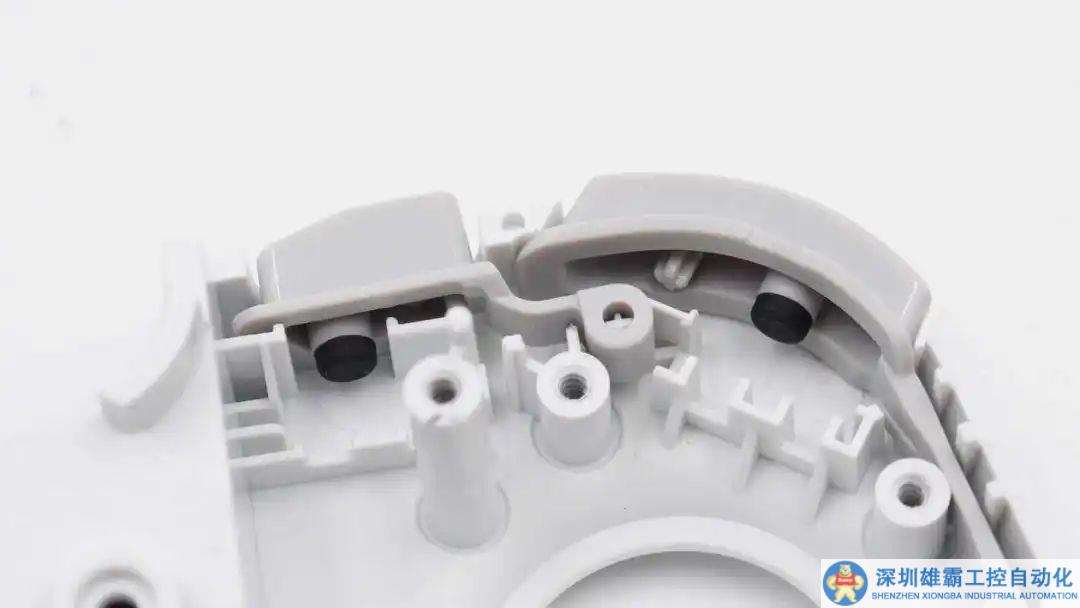

側鍵也采用橡膠墊緩沖。





用于連接指示燈和電量指示燈的導光條。

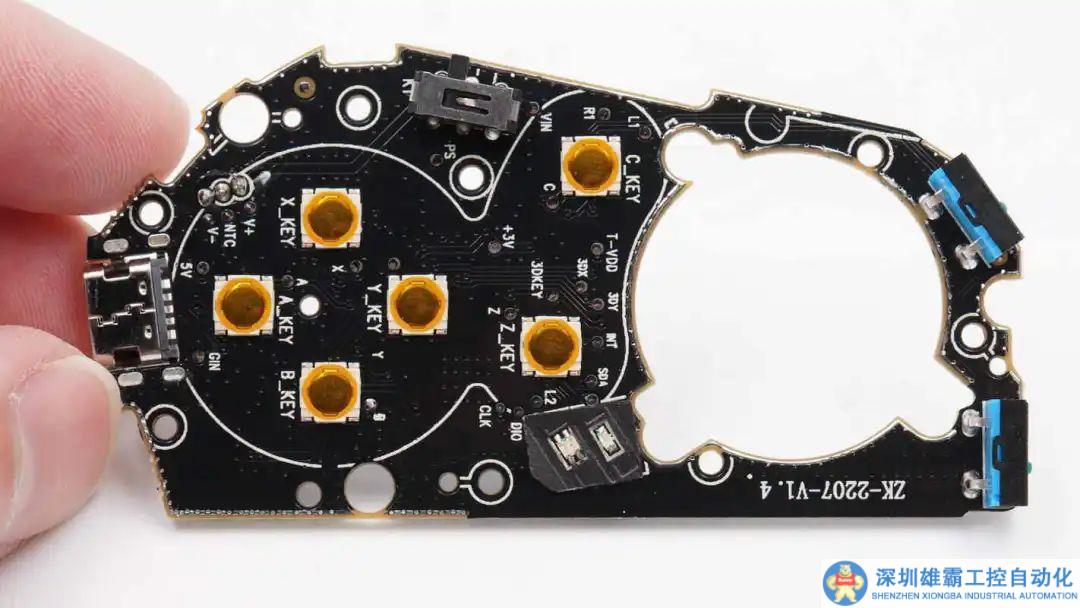

手柄內部主PCB正面特寫，焊接微動按鍵和滑動開關，以及兩顆指示燈。





背面焊接USB-C母座，藍牙SOC以及供電芯片。

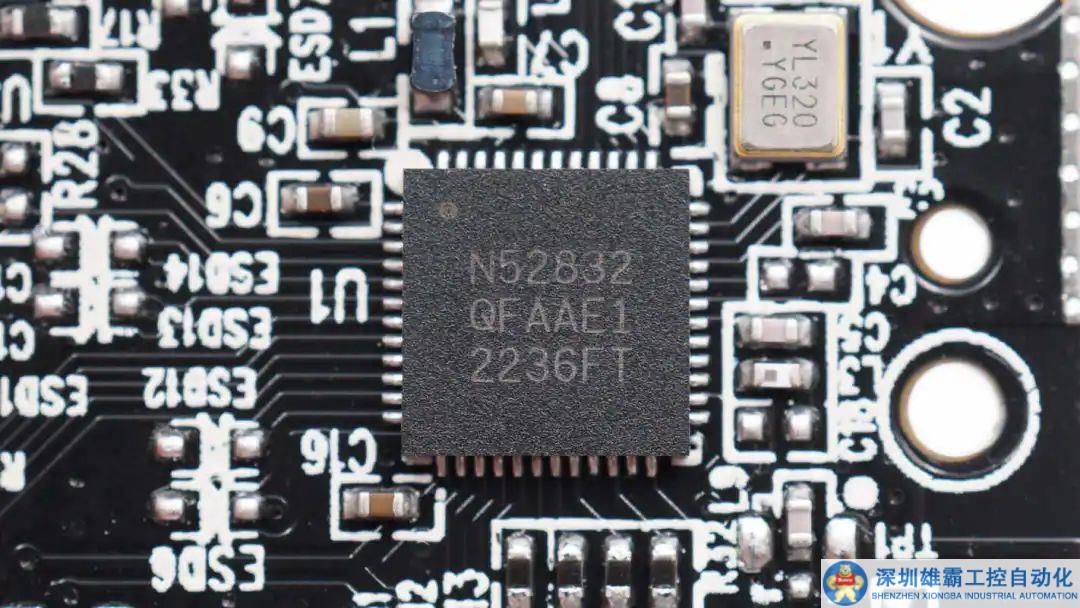

手柄內置NORDIC nRF52832 藍牙SOC，這顆芯片支持藍牙5.0，支持NFC，ANT和2.4G專有協議，用于通過藍牙將手柄操作信息傳送至手機。

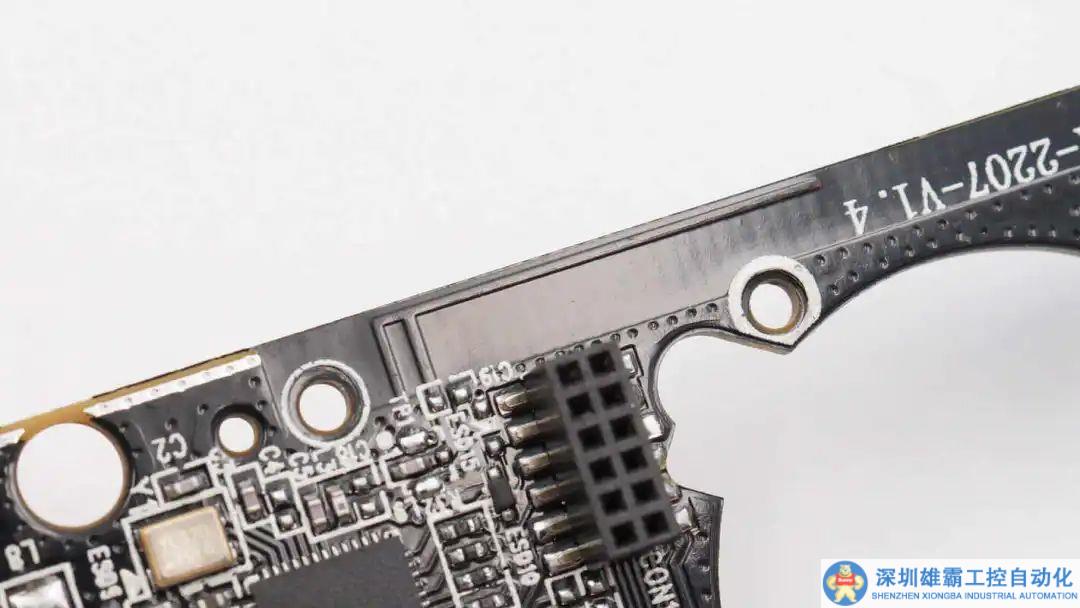

印刷藍牙天線特寫。

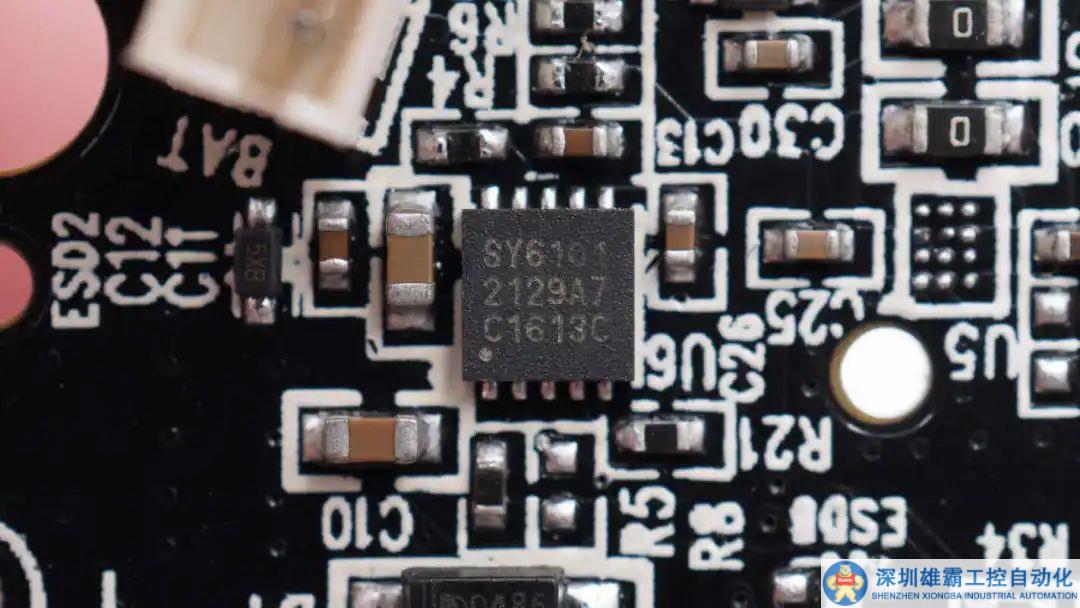

手柄內置的電池充電芯片來自思遠半導體，型號SY6101，是一顆集成輸入過壓保護的單節鋰電池線性充電芯片，芯片支持28V輸入過壓保護，支持1A充電電流，外圍元件精簡。

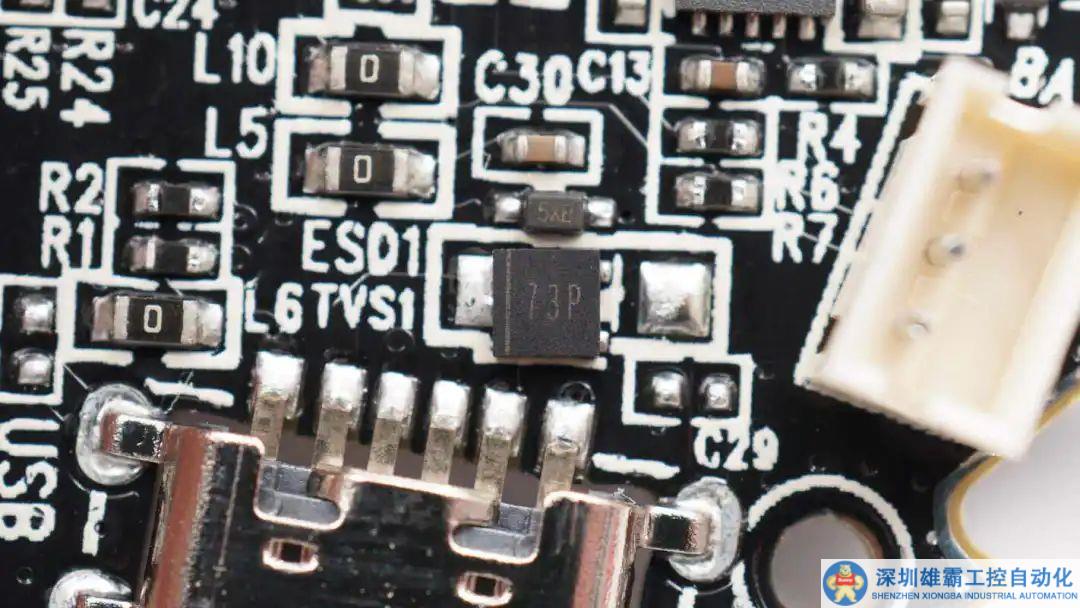

用于輸入過壓保護的TVS二極管。

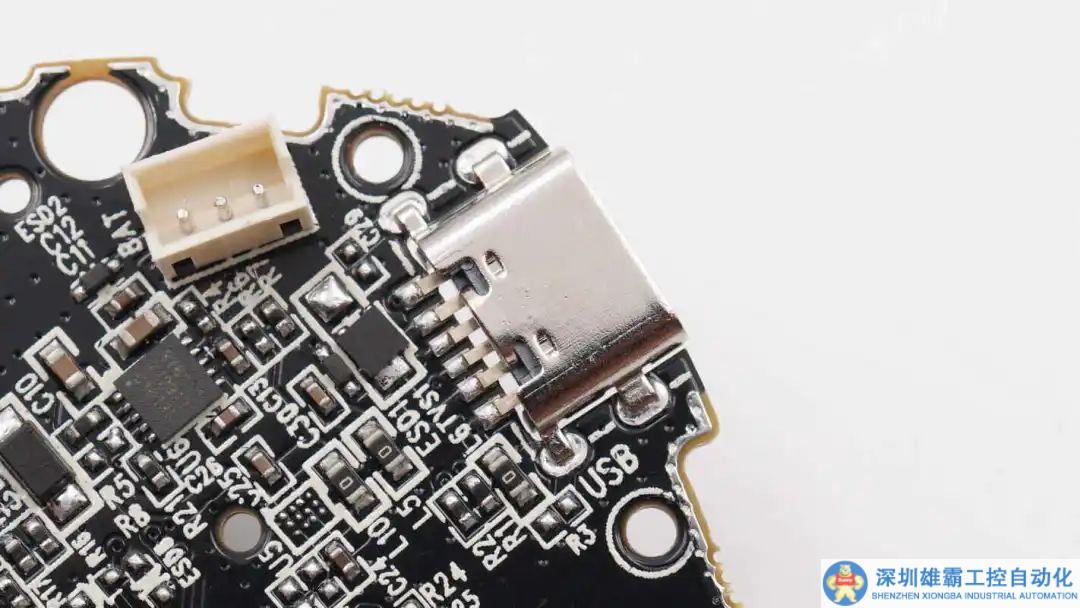

USB-C母座為6pin設計，沉板焊接降低厚度。

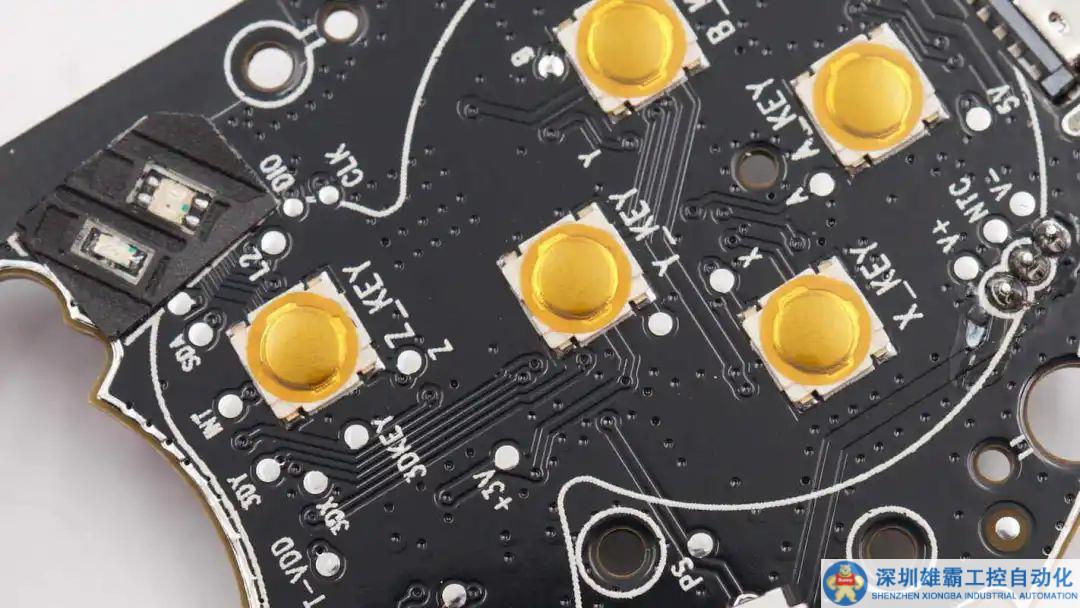

焊接的貼片微動按鍵特寫。

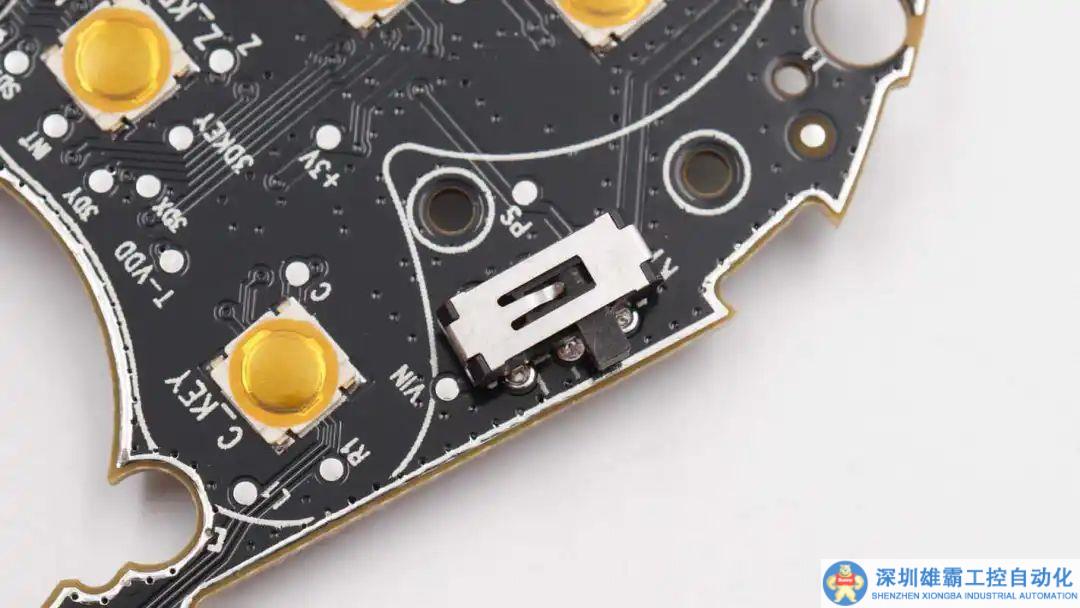

手柄滑動電源開關特寫。

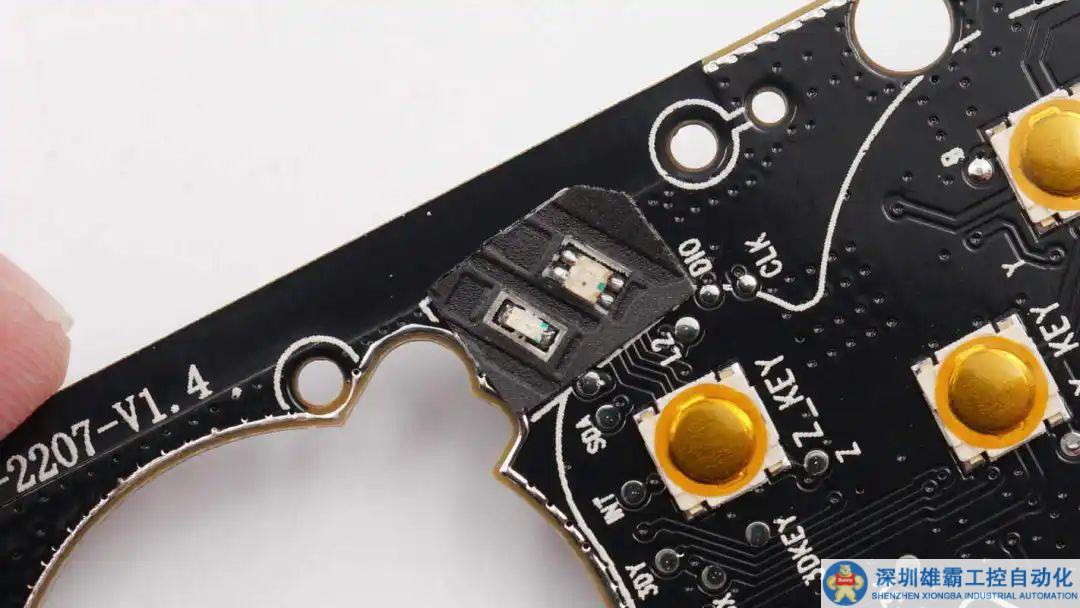

LED指示燈貼有泡棉遮光。

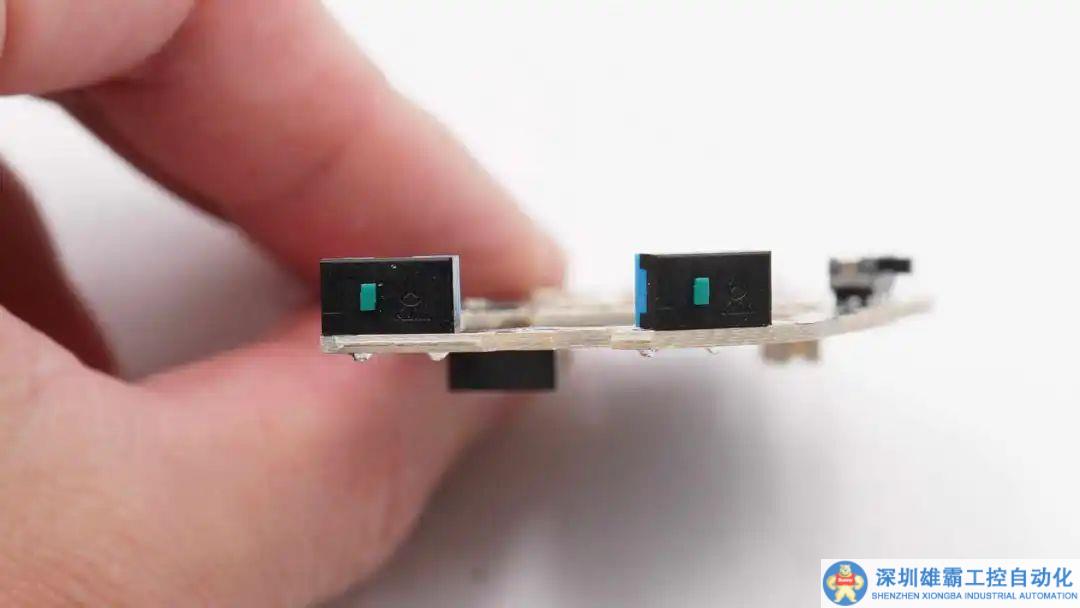

兩顆微動側鍵特寫。

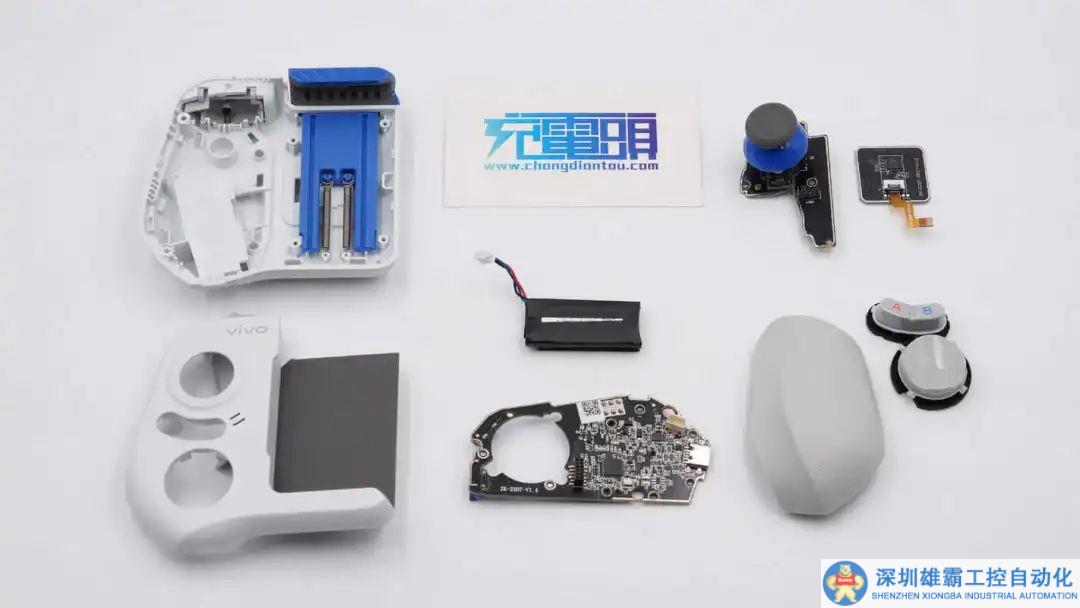

全部拆解一覽，來張全家福。

充電頭網拆解總結

vivo這款閃電游戲手柄2為手機增添了搖桿和方向鍵以及肩鍵，還帶有觸摸功能，大幅提升了游戲的操控體驗。這款手柄通過藍牙連接手機，深度適配vivo和iQOO手機，支持按鍵自定義設置，游戲操作更加方便。

充電頭網通過拆解了解到，這款手柄采用多塊PCB組合設計，內部采用NORDIC 藍牙SOC用于手柄整機控制，并內置思遠半導體SY6101用于內置電池充電管理，并使用ELAN義隆電子觸摸芯片檢測觸摸操作。手柄內部設計緊湊，多顆按鍵輔助操作，能夠提高游戲操控性，提升游戲體驗。
