本期拆解的是公牛一款30W快充充電盒，其自帶雙腳插頭電源線，機身設計小巧。充電盒配備2A2C四個USB接口，就應用場景來說，占用一個AC插口，便可以分出四個USB接口，給最多四個設備供電，可以緩解多設備黨的排插使用壓力。下面充電頭網就對其進行拆解，看看做工用料如何。

此前充電頭網還拆解過公牛65W 1A1C氮化鎵充電器、公牛65W PD快充充電器、公牛67W 3C1A氮化鎵快充插座、公牛67W 3C1A山峰安全快充插座、公牛65W 2C1A快充魔方插座等產品，歡迎查閱。

公牛30W快充充電盒開箱

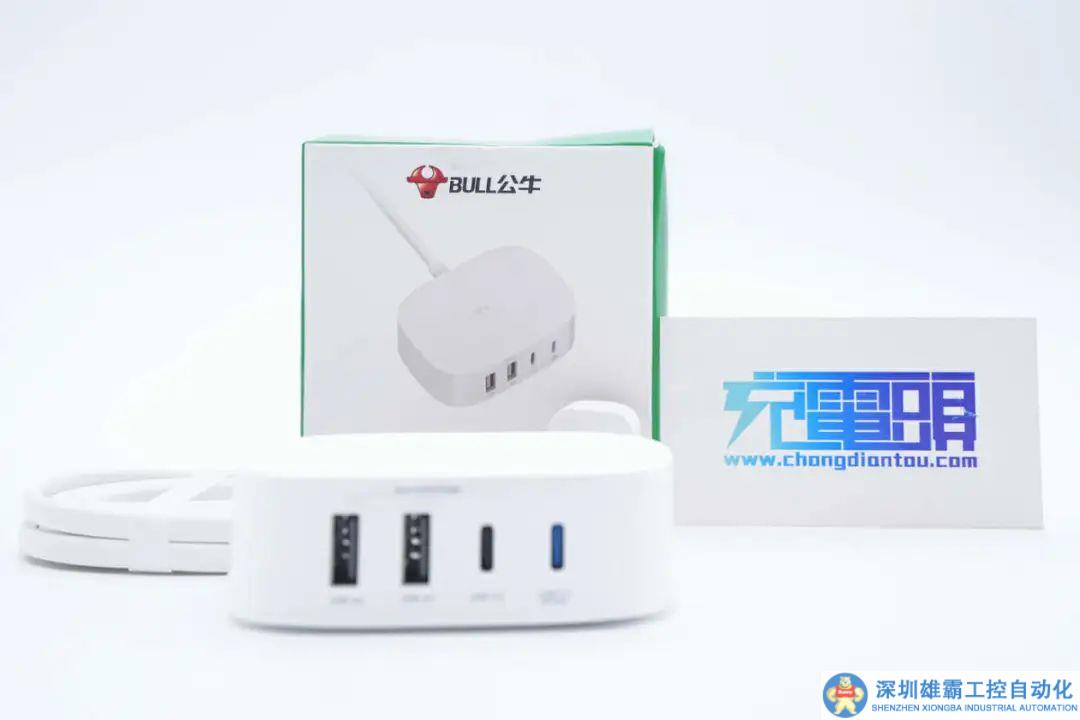

這款產品包裝盒是經典白綠配色，正面印有BULL公牛品牌、產品外觀和名稱。

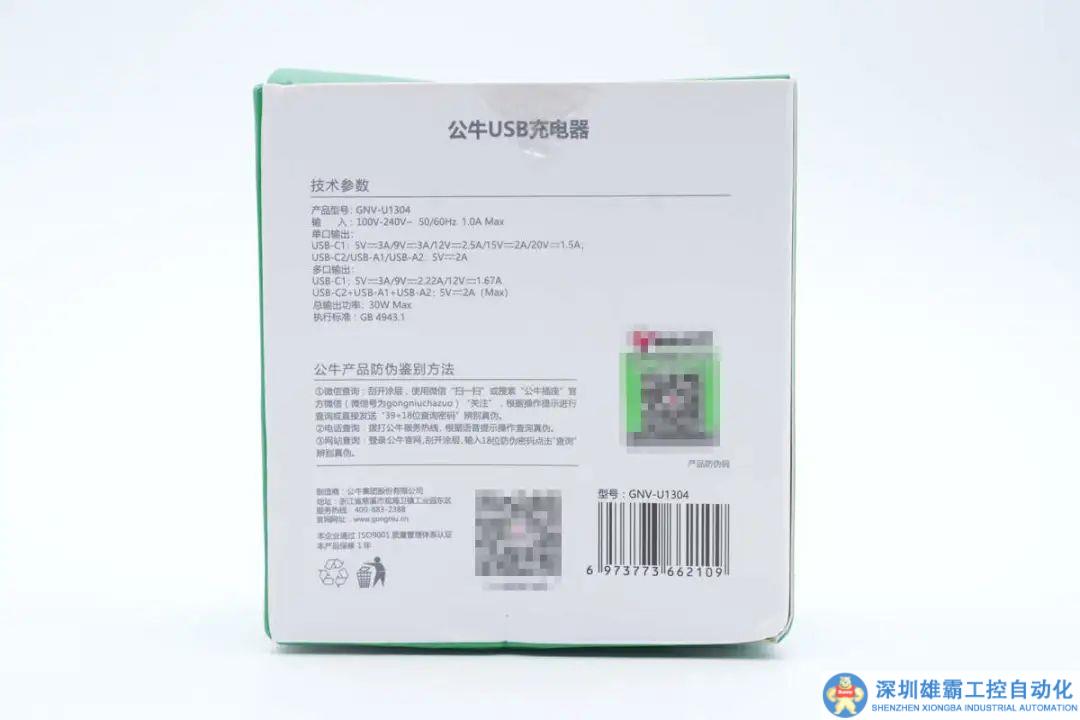

背面印有產品技術參數和商家相關信息等。





包裝內只有公牛30W快充充電盒。

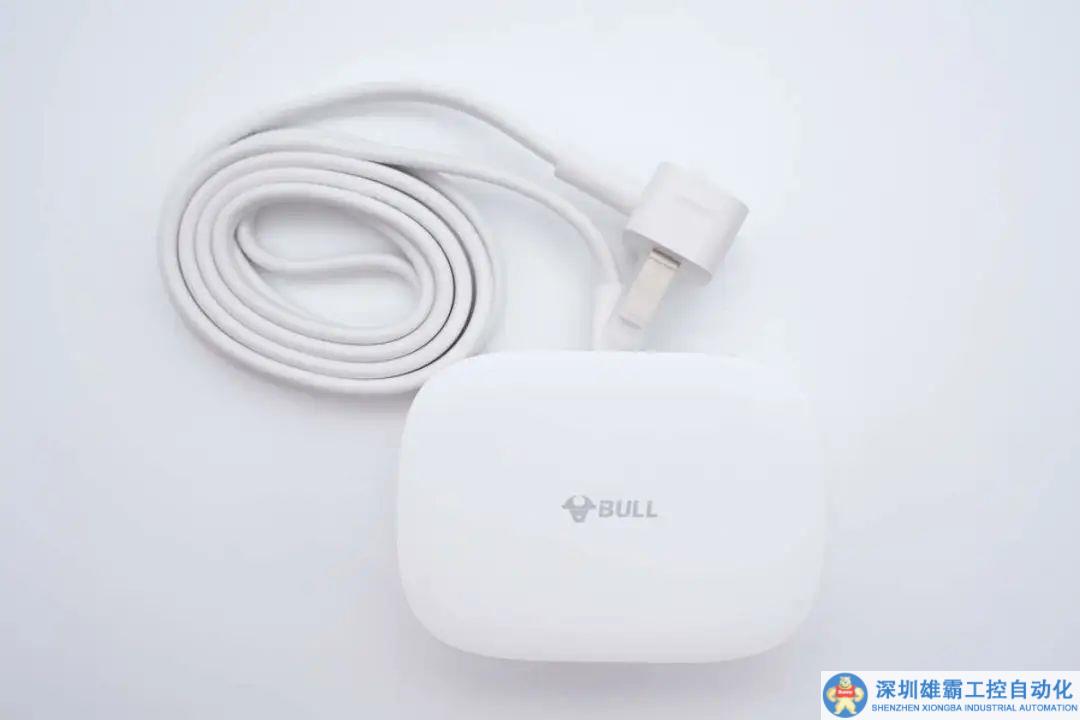

公牛30W快充充電盒自帶扁平線纜雙腳插頭，機身也是扁平造型設計，采用PC防火材質白色外殼。





插頭配備國標插腳，兩側內凹設計造成凸起，方便用戶插拔使用。

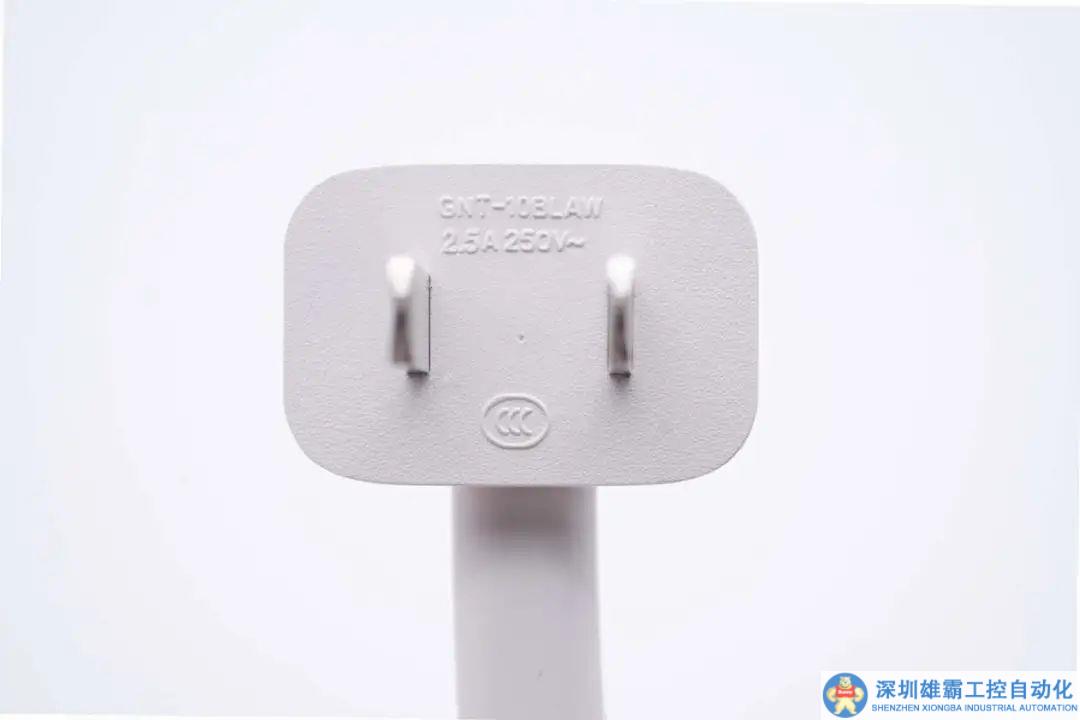

插頭內側有GNT-10BLAW型號、2.5A 250V~規格，通過了CCC認證。

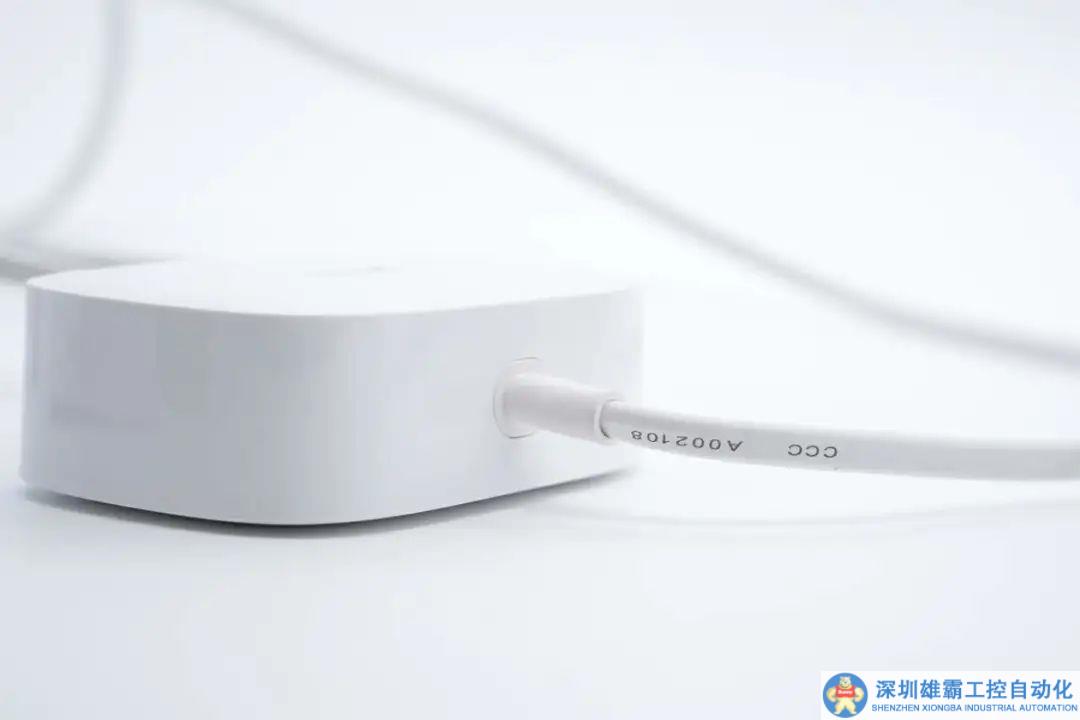

線纜與機身鏈接處有膠套進行保護。





頂面外殼頂面和底部磨砂處理，側身高光亮面處理，邊緣過渡分明。

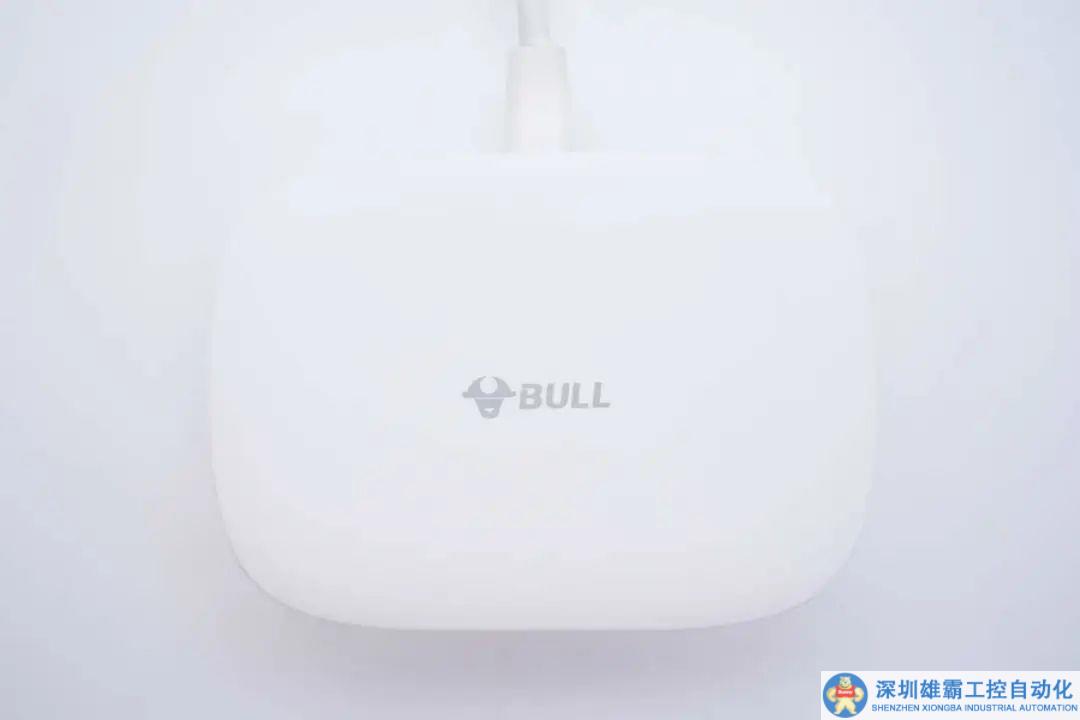

充電盒機身頂部中心印有BULL品牌logo。

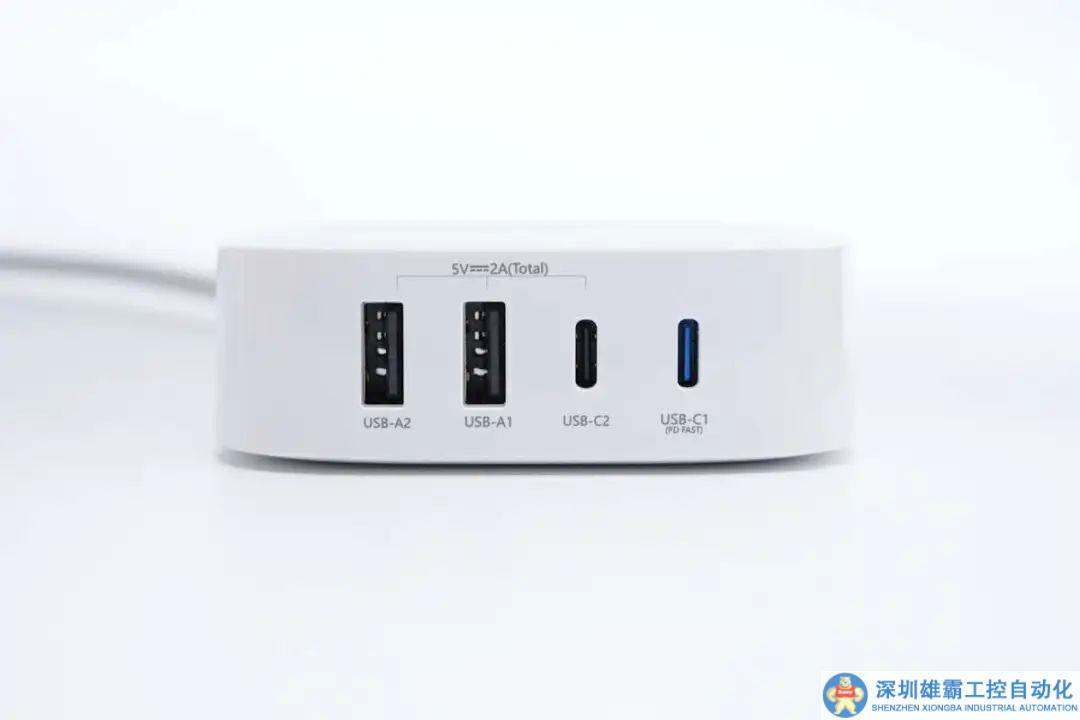

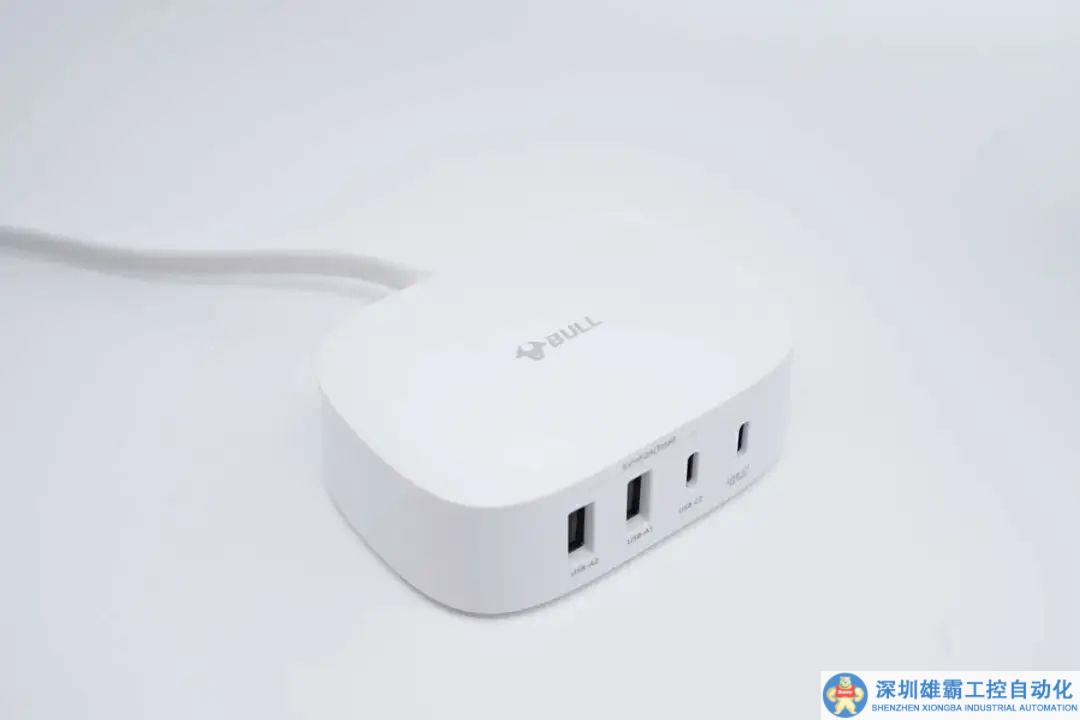

機身前端設有2A2C四個USB接口，接口旁印有相應的區別標識。

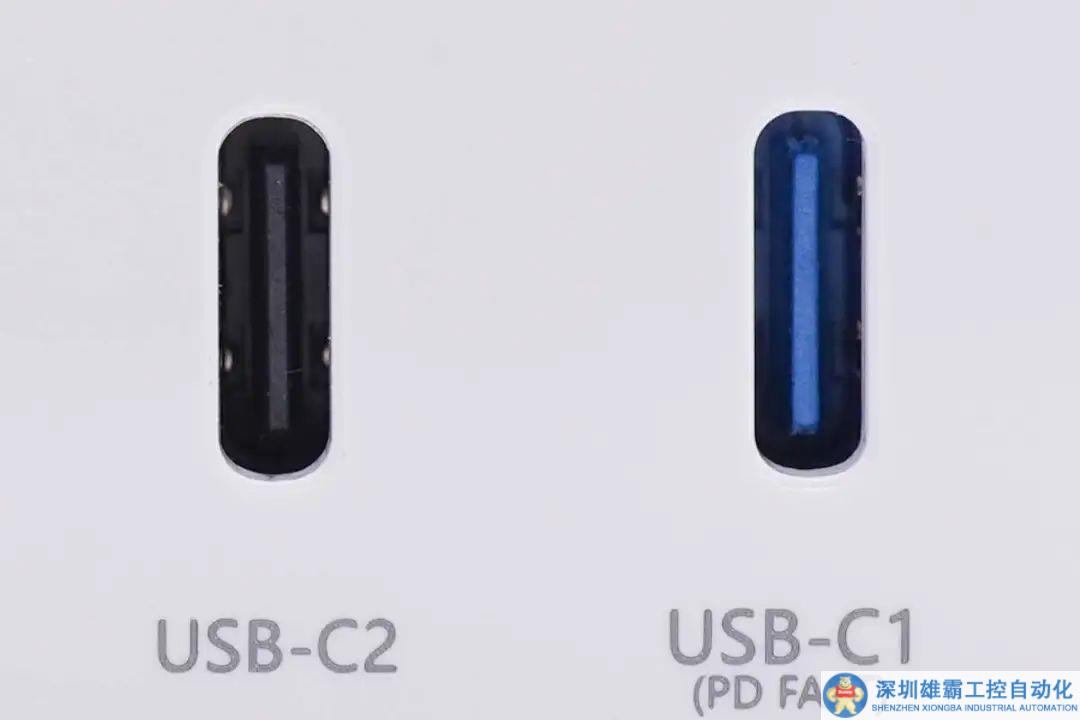

USB-C1快充口采用藍色膠芯加以區別。

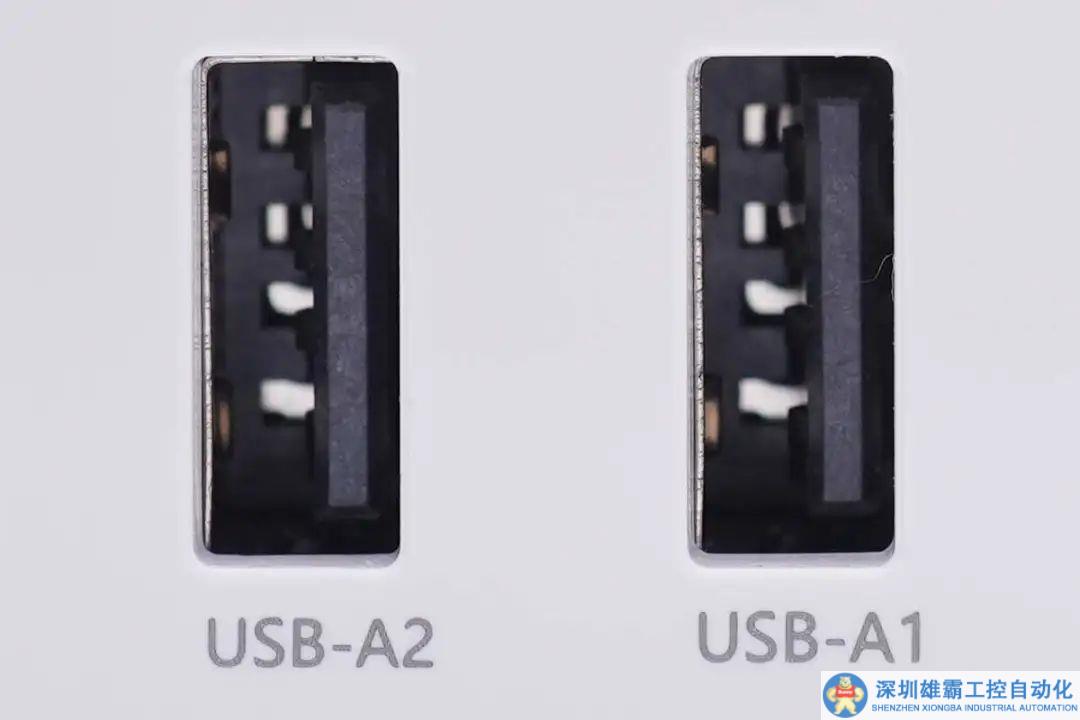

兩個USB-A標充口和USB-C2口一樣采用黑色膠芯。

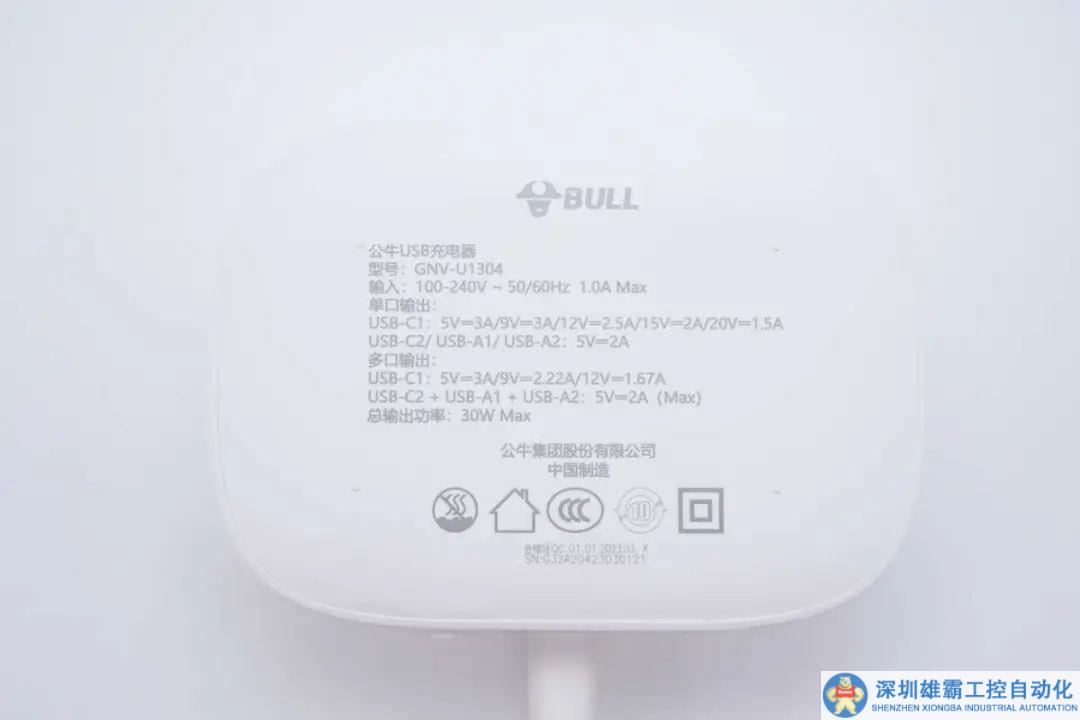

機身底部印有產品參數

型號：GNV-U1304

輸入：100-240V~50/60Hz 1A Max

單口輸出：

USB-C1：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-C2/USB-A1/2：5V2A

多口輸出：

USB-C1：5V3A、9V2.22A、12V1.67A

USB-C2+USB-A1+USB-A2：5V2A

總輸出功率：30W Max

制造商：公牛集團股份有限公司

充電器通過了CCC認證

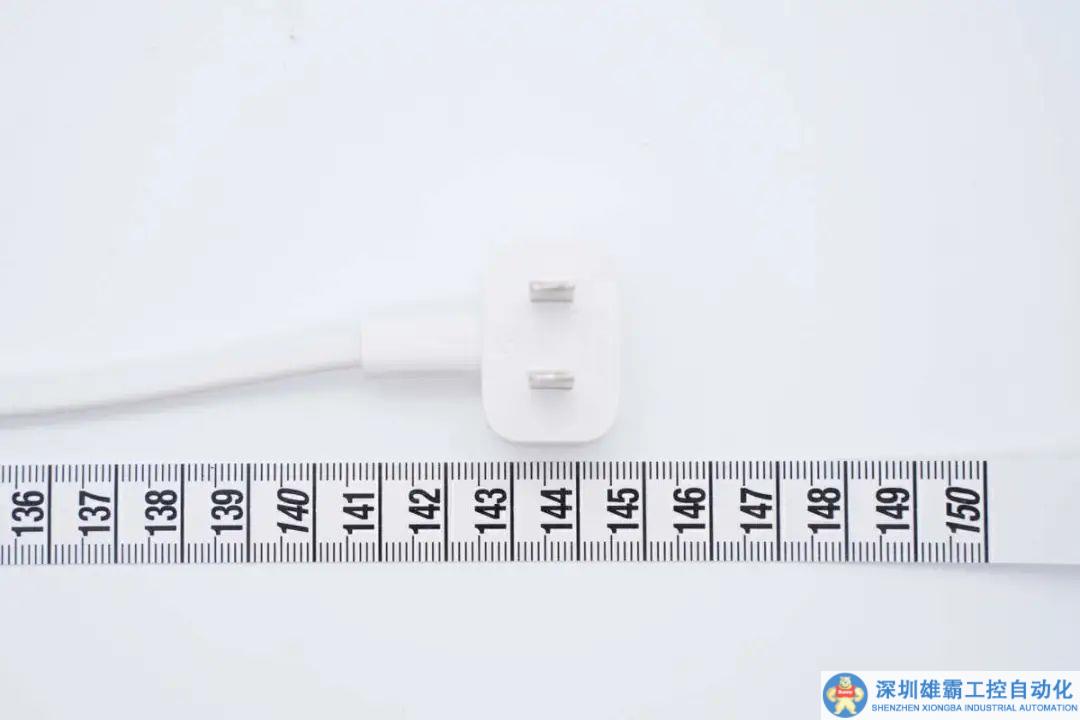

實測充電盒電源線長度約144.5cm。

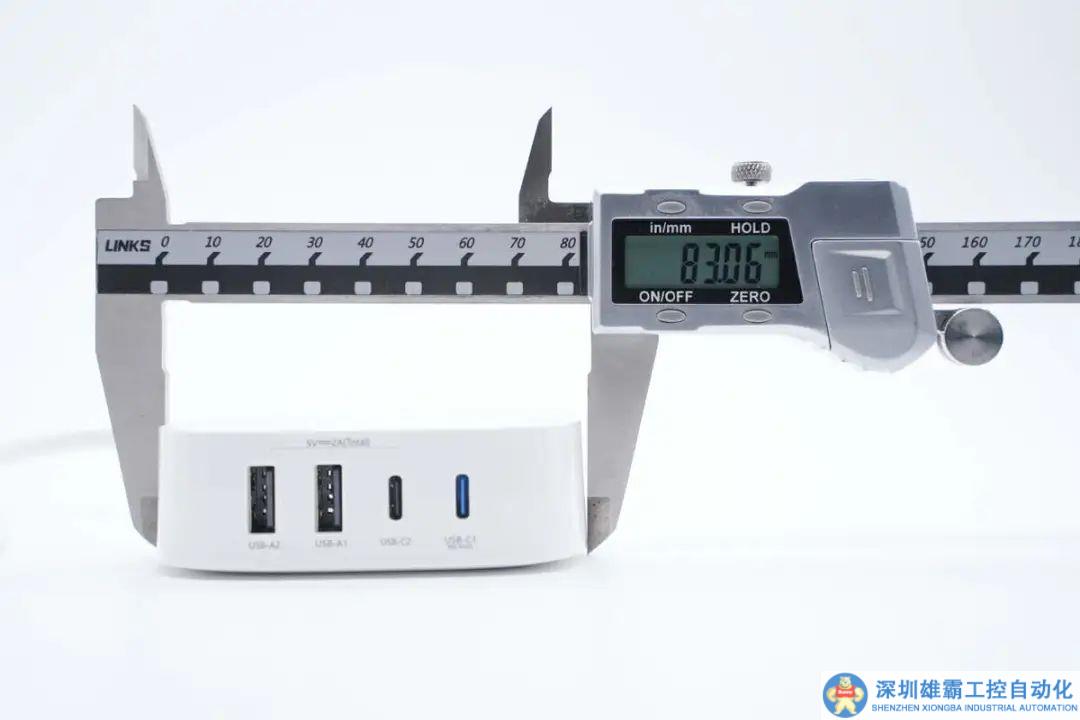

測得機身長度為83.06mm。

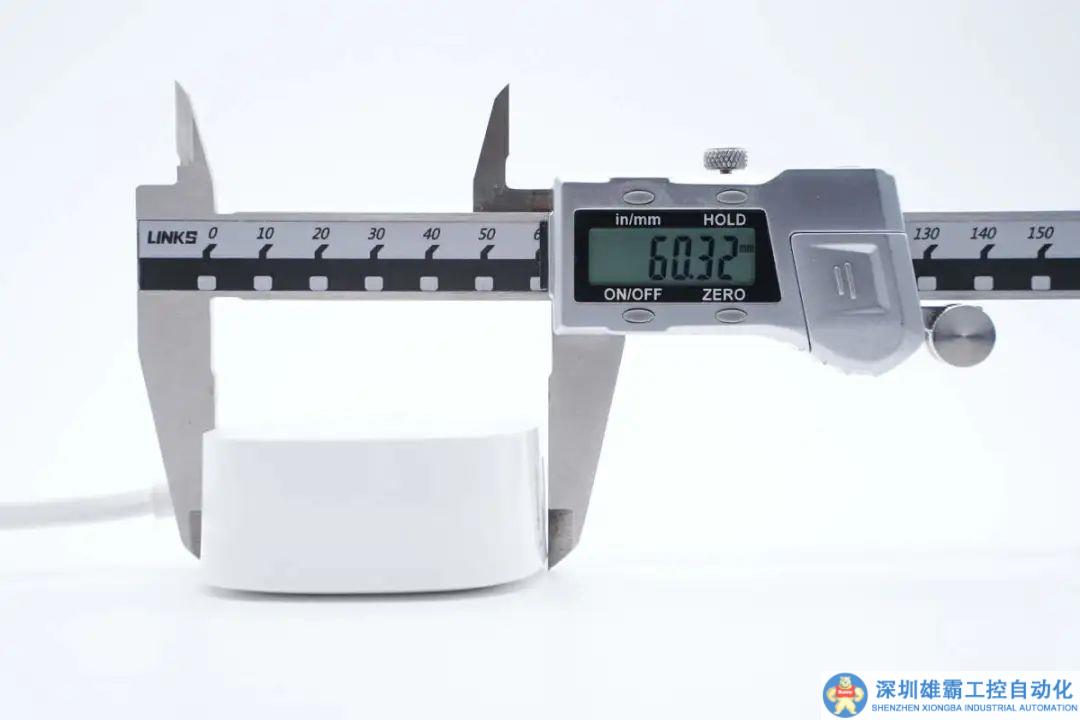

寬度為60.32mm。

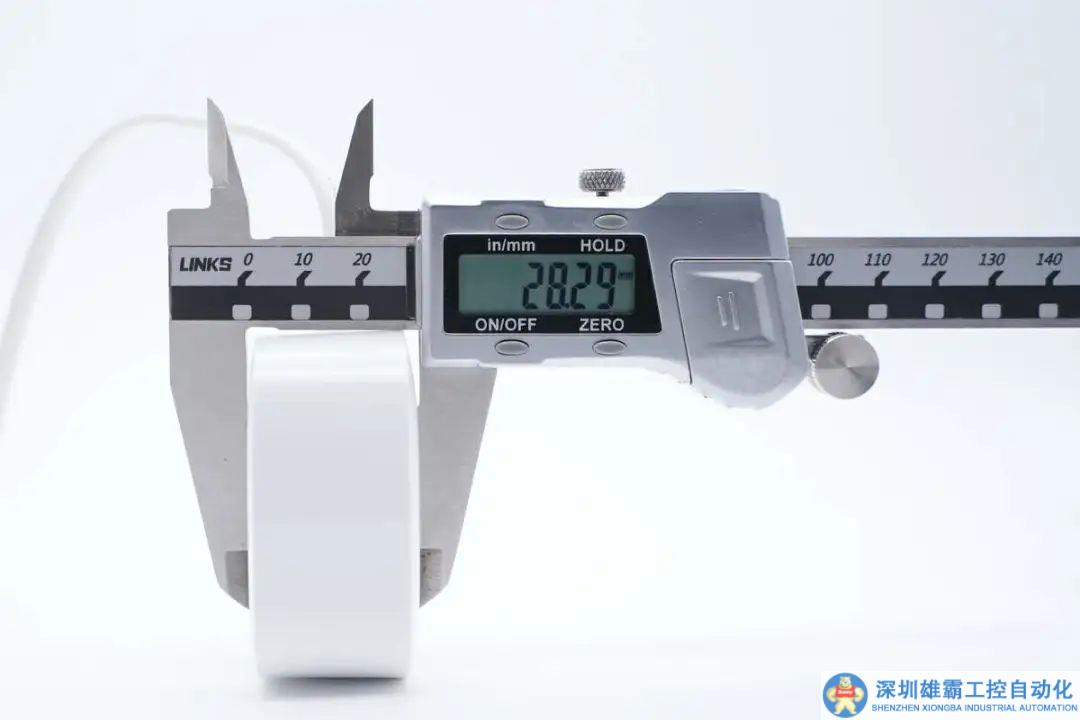

厚度為28.29mm。

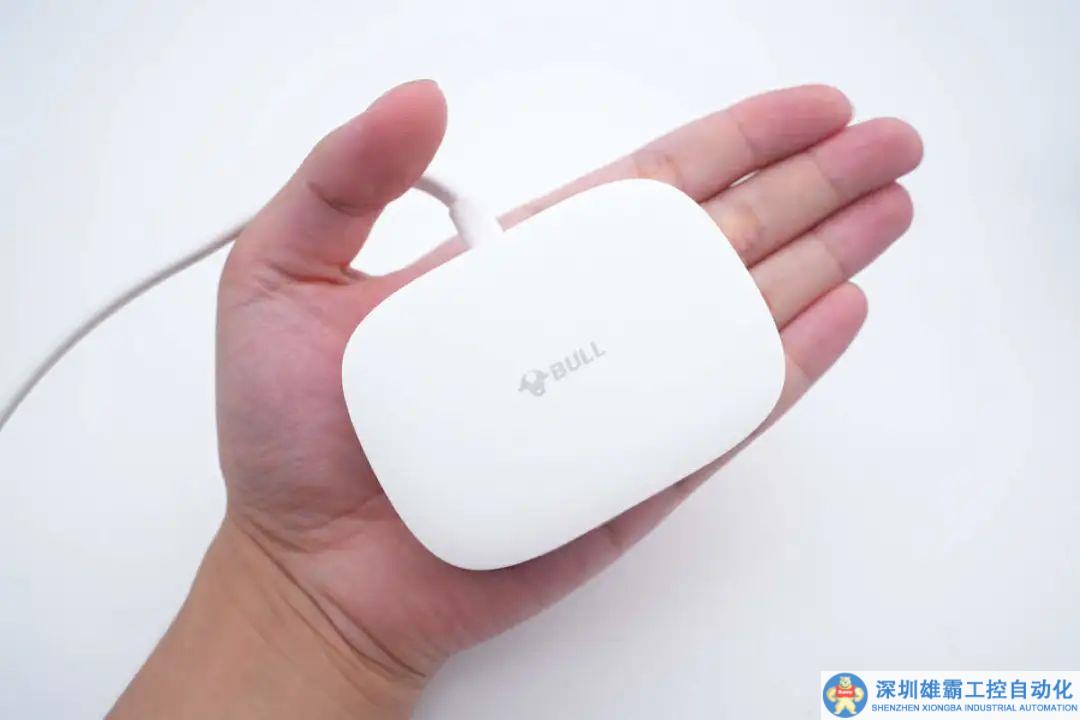

充電盒拿在手上的大小直觀感受。

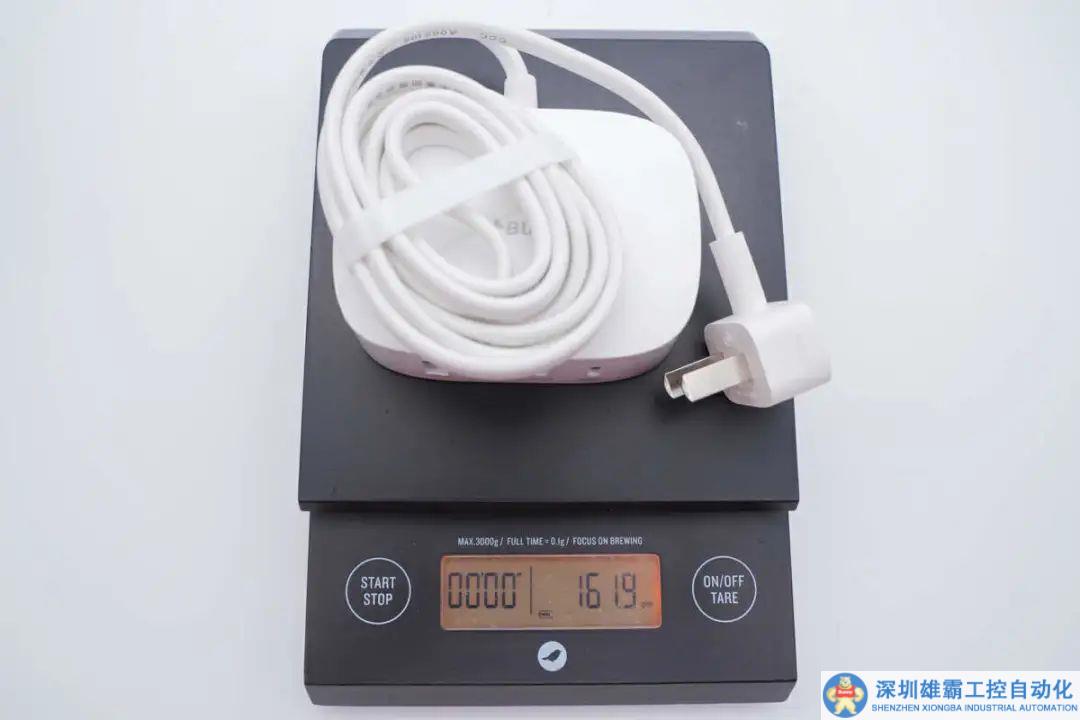

另外測得產品凈重約為162g。

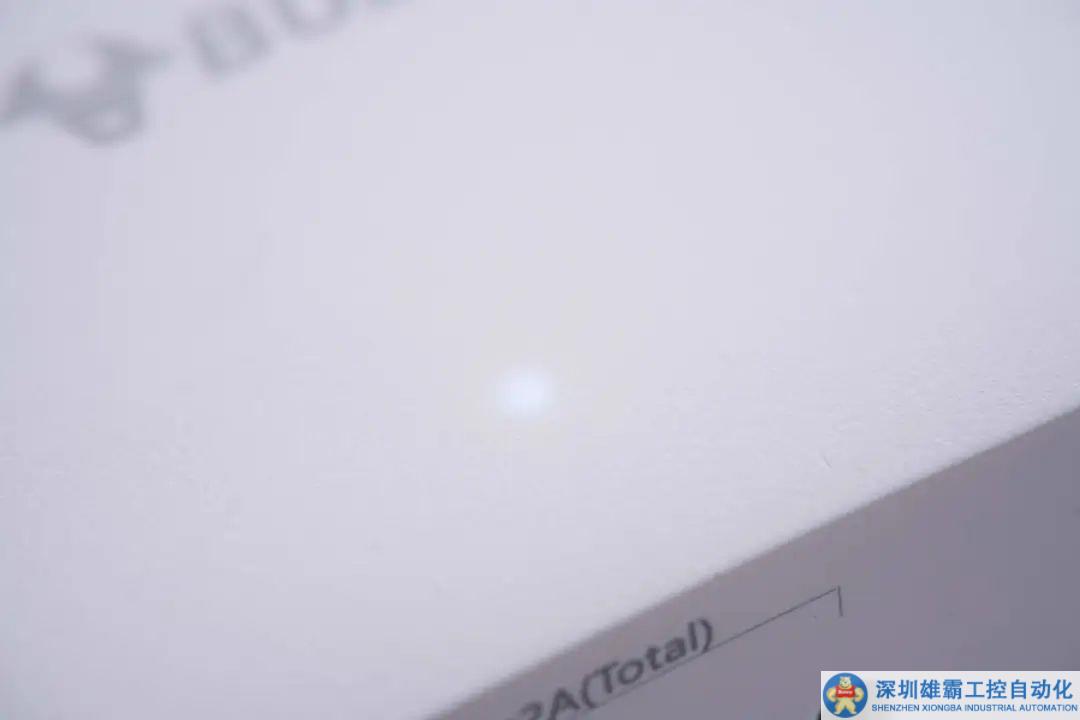

機身盒頂部還設有隱藏指示燈，通電后亮白光。

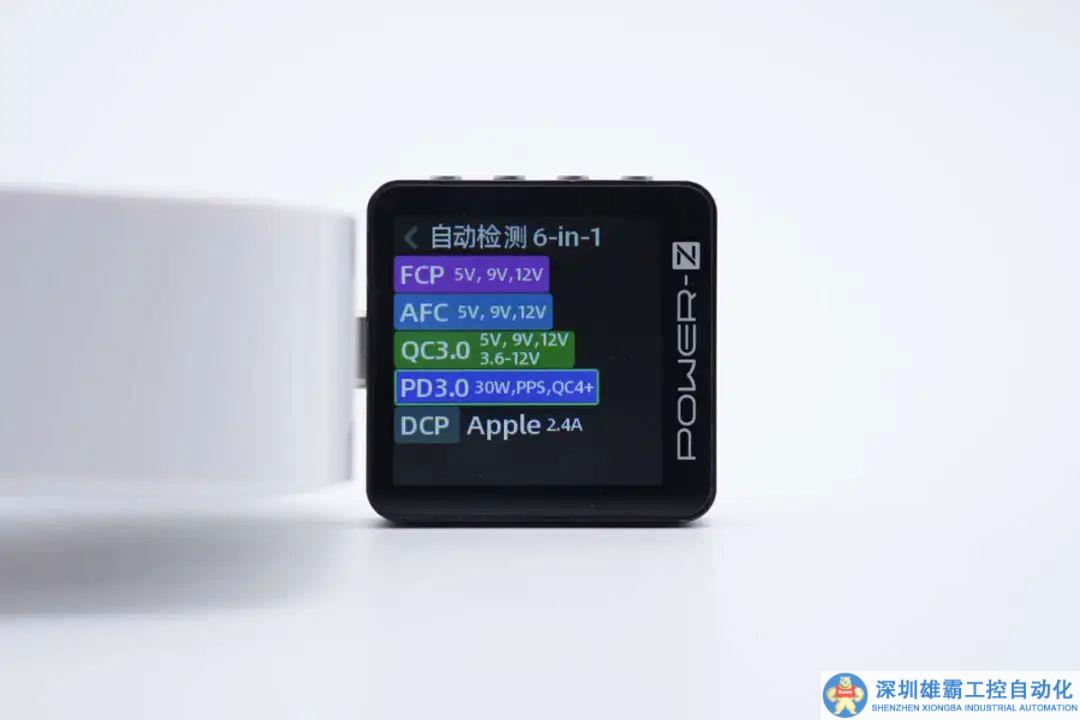

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充電協議。

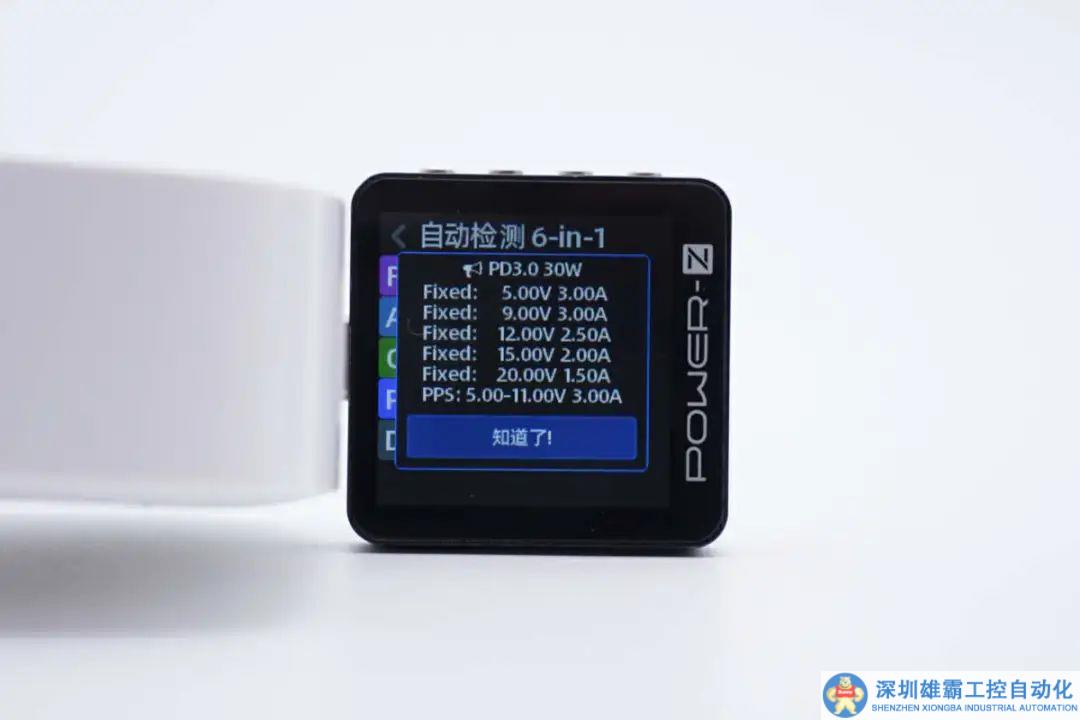

PDO報文顯示USB-C1口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。

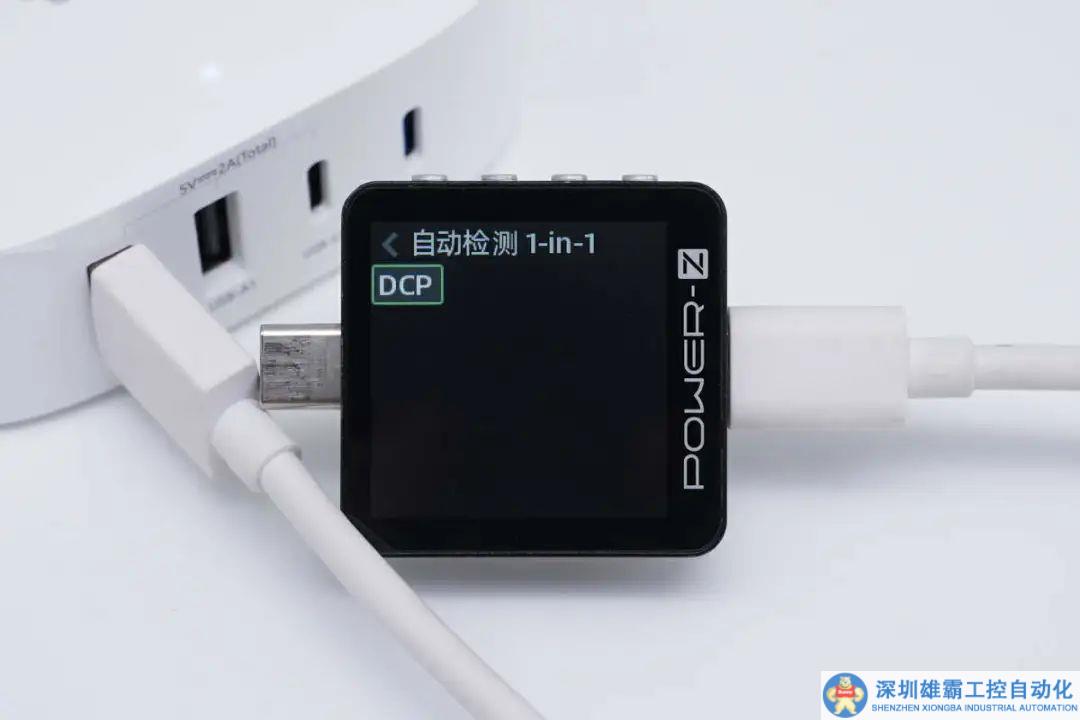

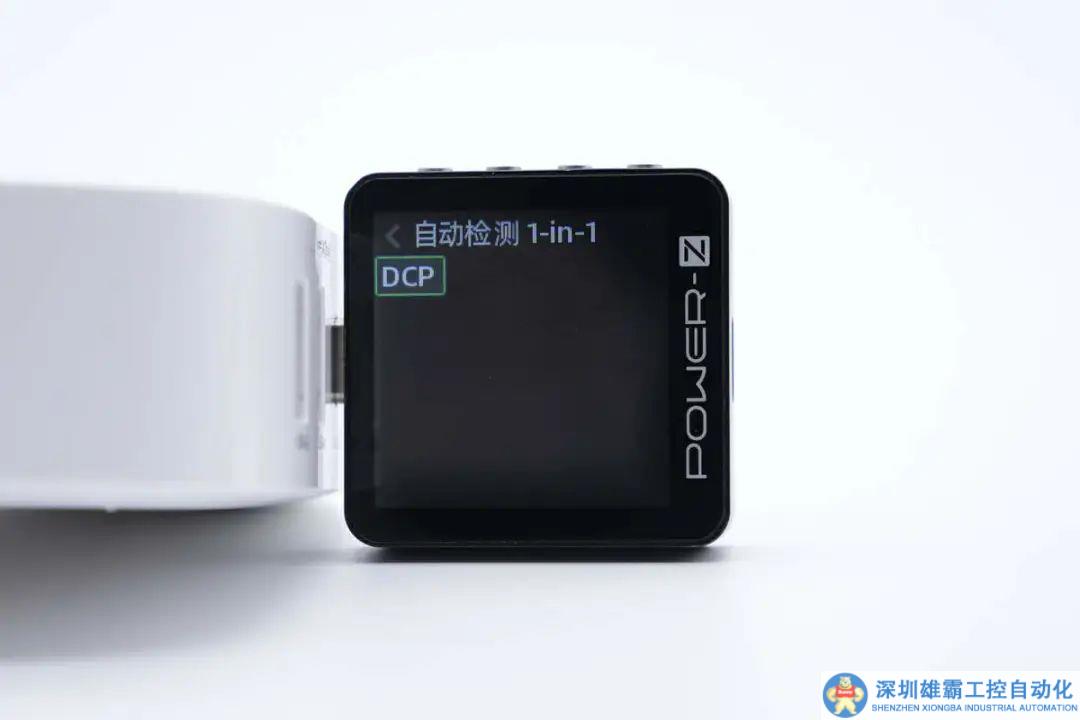

測得USB-C2口支持DCP充電協議。

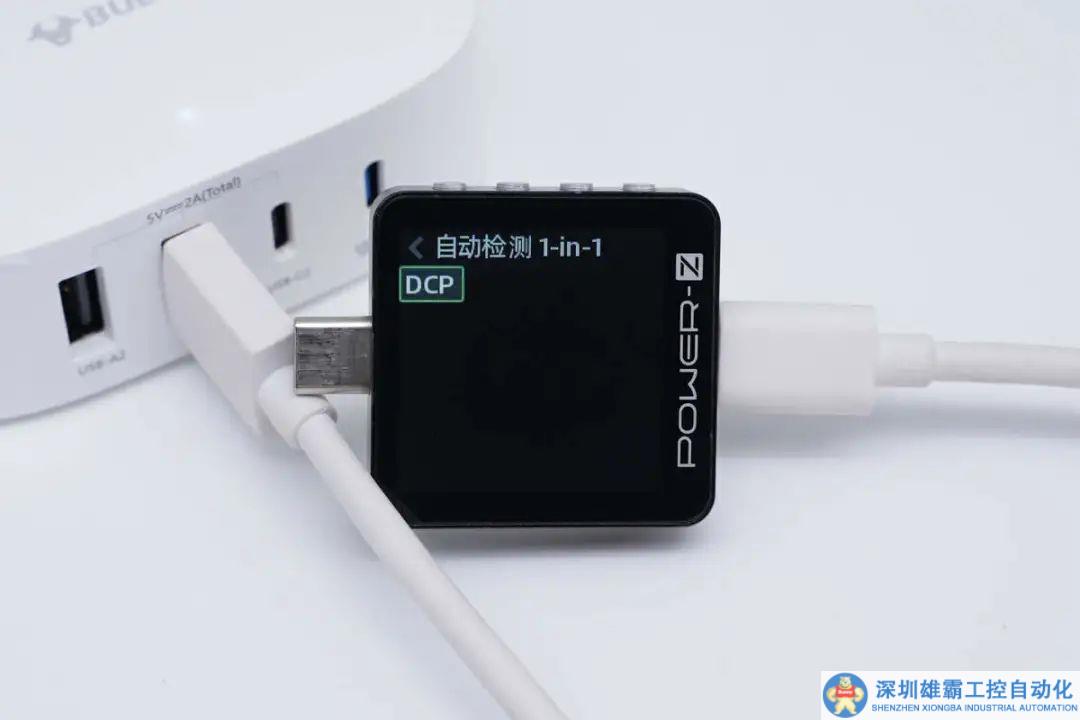

測得USB-A1口支持DCP充電協議。



最后測得USB-A2口也是支持DCP充電協議。

公牛30W快充充電盒拆解

在對公牛30W快充充電盒的外觀和基本性能有了初步了解后，下面繼續對其進行拆解。

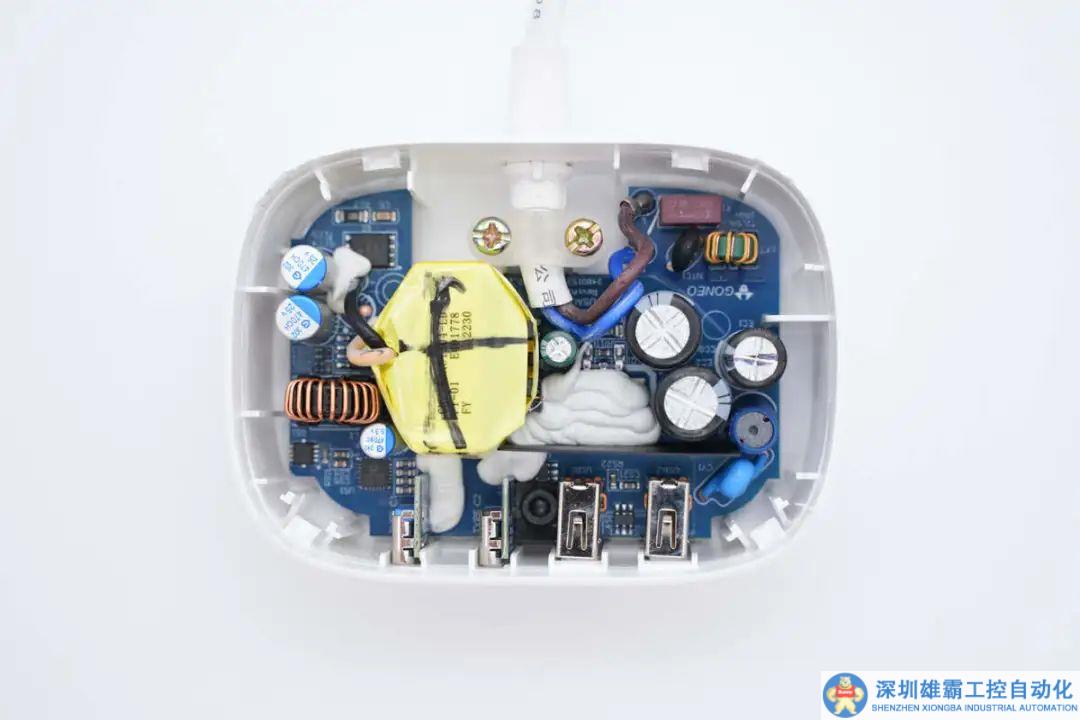

將充電盒外殼打開，電源線通過螺絲與壓板固定，PCBA模塊通過殼體卡槽固定。





將PCBA模塊取出并與電源線分離。

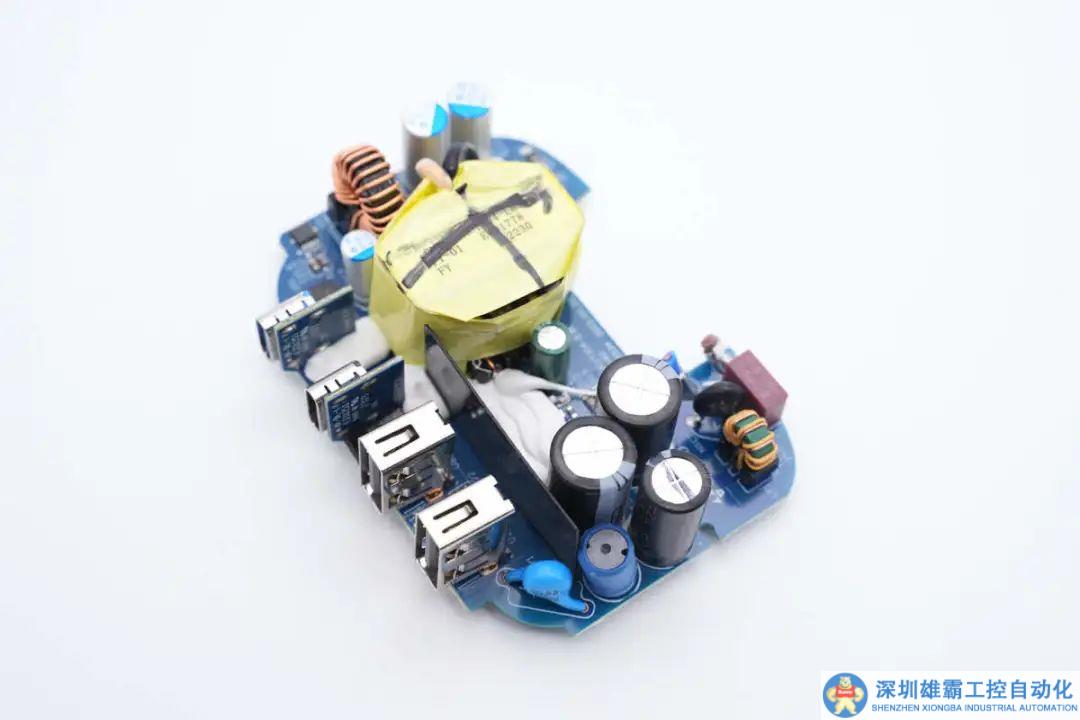

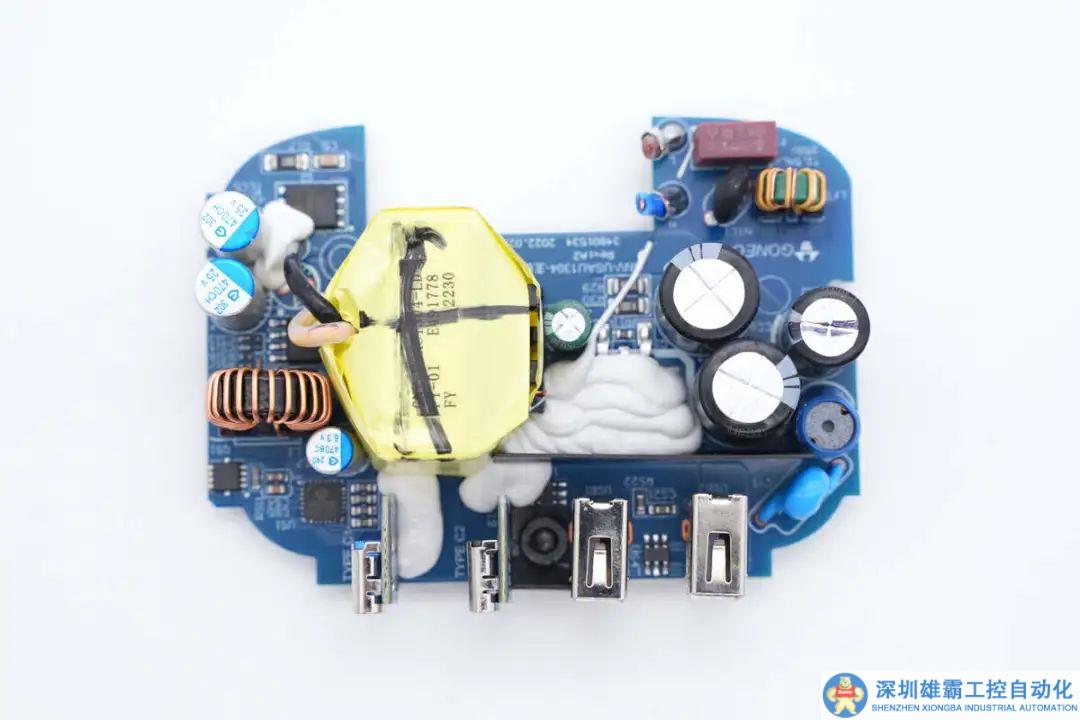

PCB板正面一覽，初次級間設有塑料隔離板，變壓器、兩個USB-C口母座所在小板打膠加固。

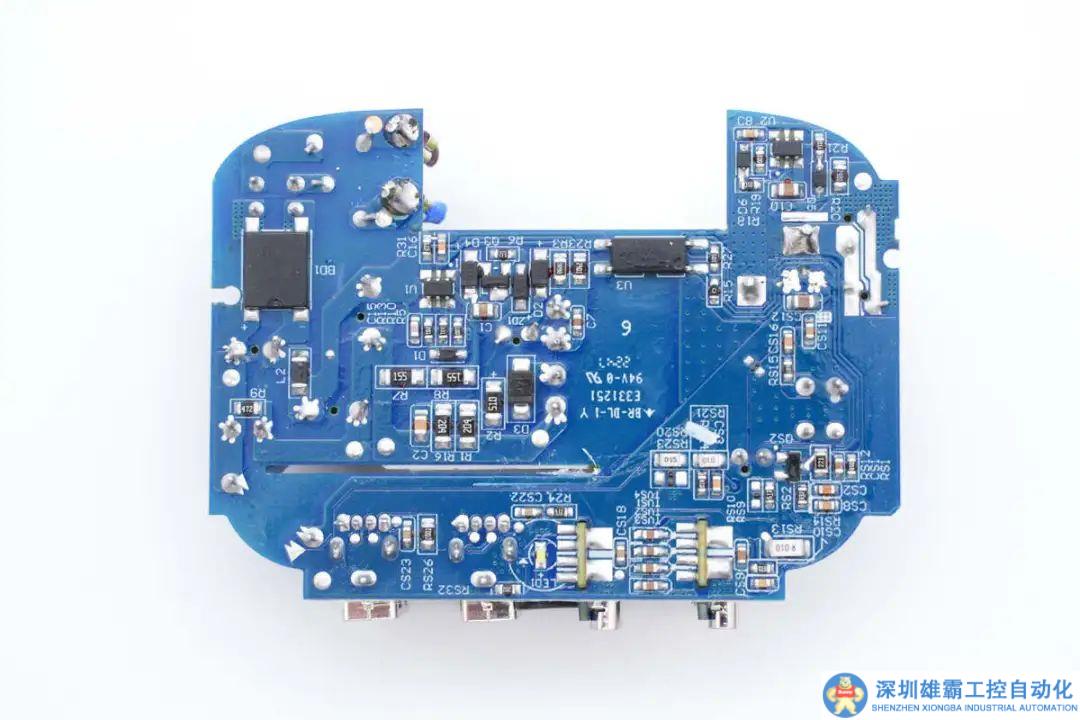

主板背面一覽，設有整流橋、光耦等器件，



通過觀察發現，公牛這款充電器內置反激開關電源，同步整流。輸出電壓由協議芯片通過光耦反饋調節，通過USB-C1接口輸出。內部還使用一路降壓電路，為USB-C2和兩個A口降壓輸出。下面我們就從輸入端開始了解整個充電器的設計和用料。

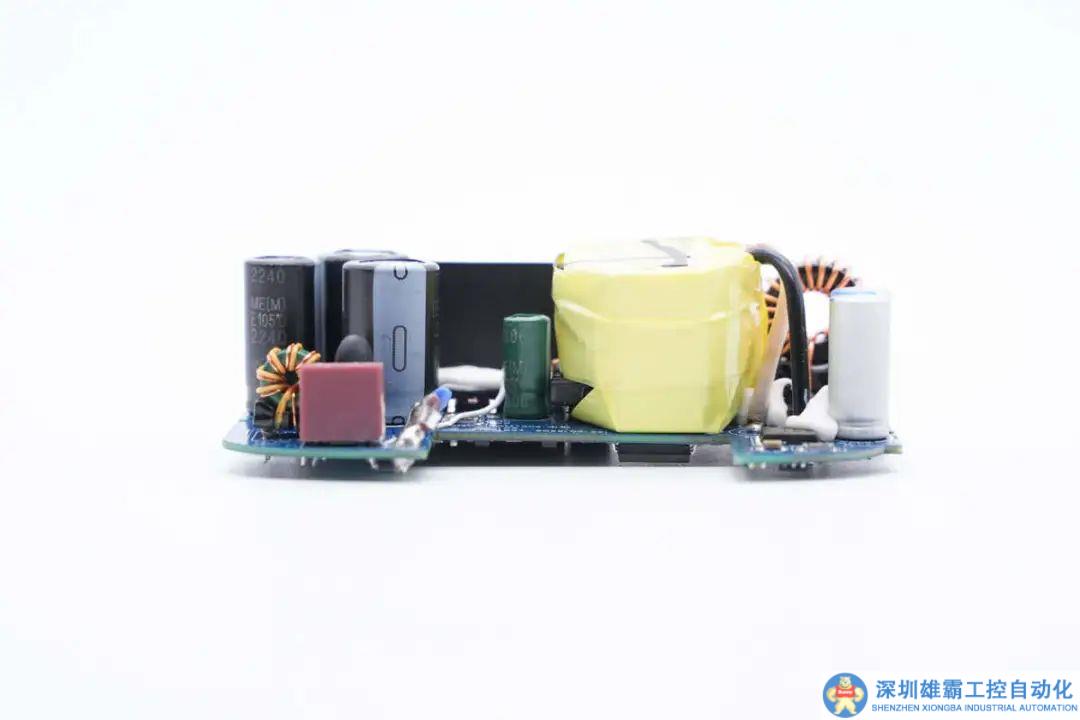

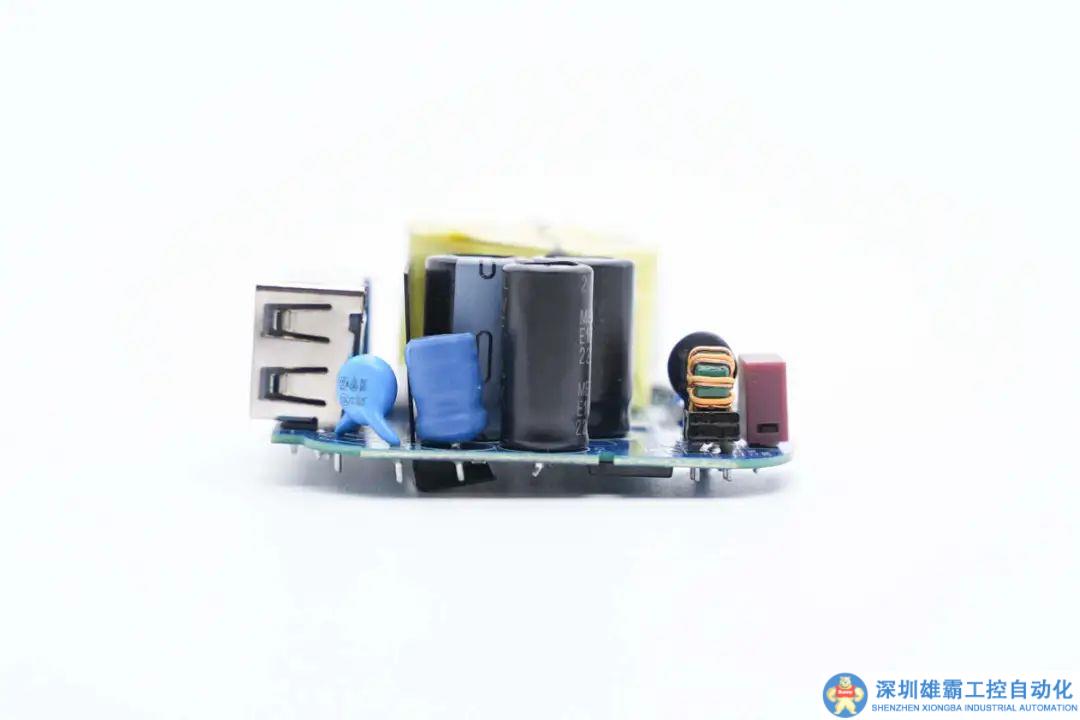

模塊側面一覽，可以看到延時保險絲、共模電感、NTC浪涌抑制電阻、差模電感、高壓濾波電解電容以及Y電容。

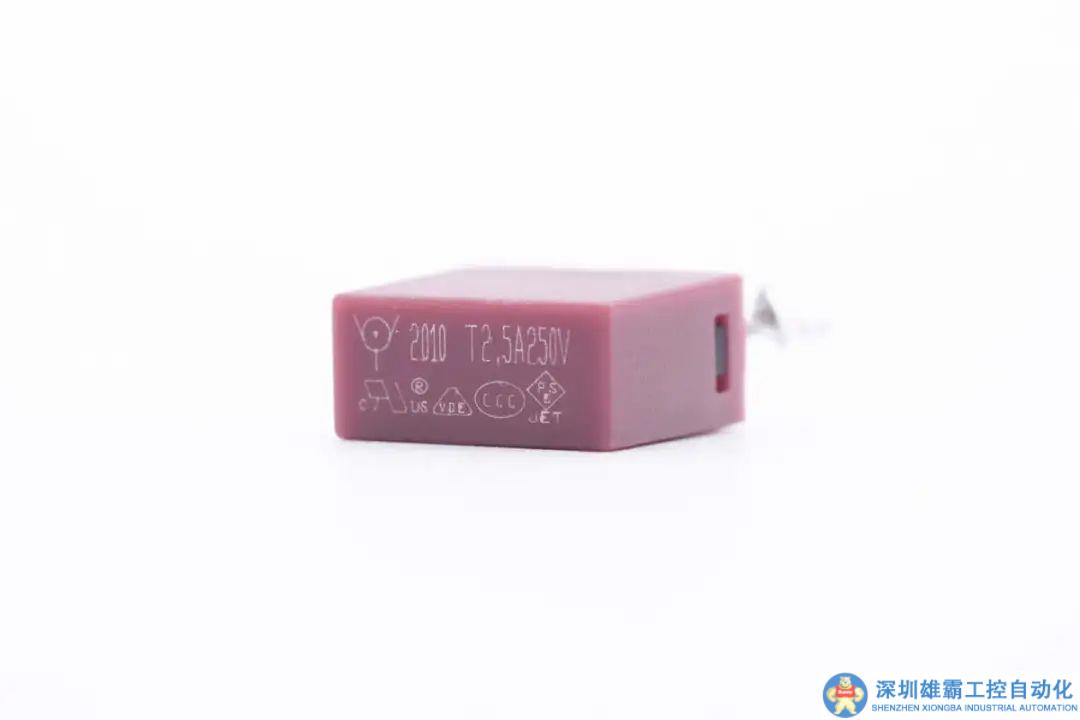

延時保險絲來自華德電子，規格為2.5A 250V。

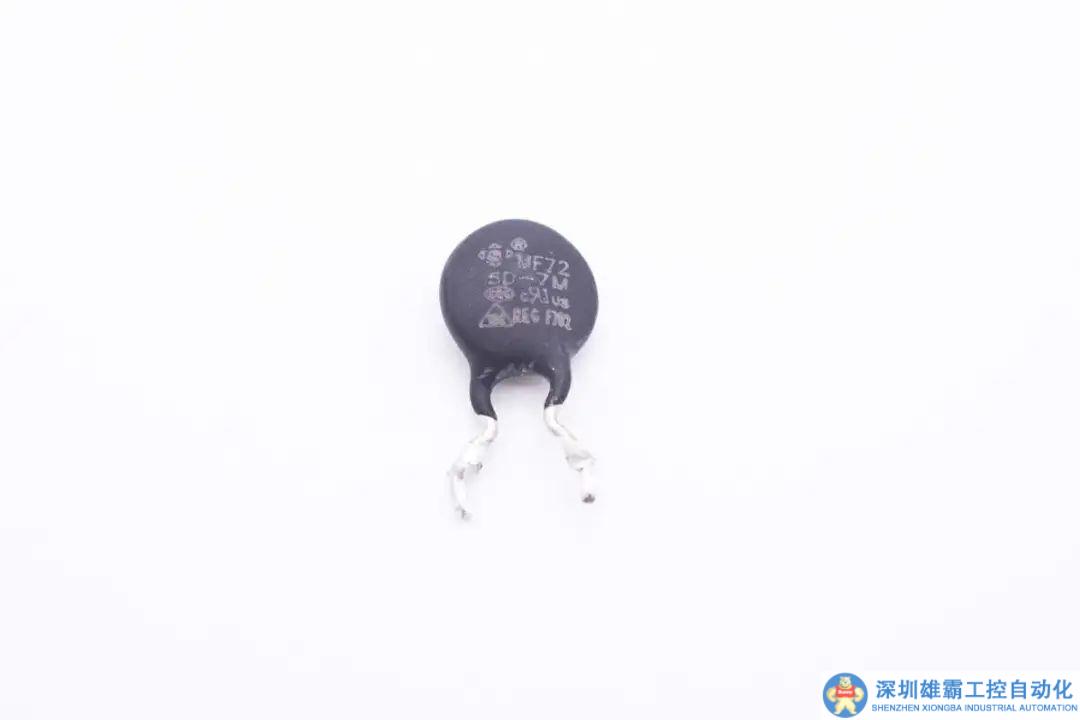

NTC浪涌抑制電阻用于抑制上電浪涌電流。

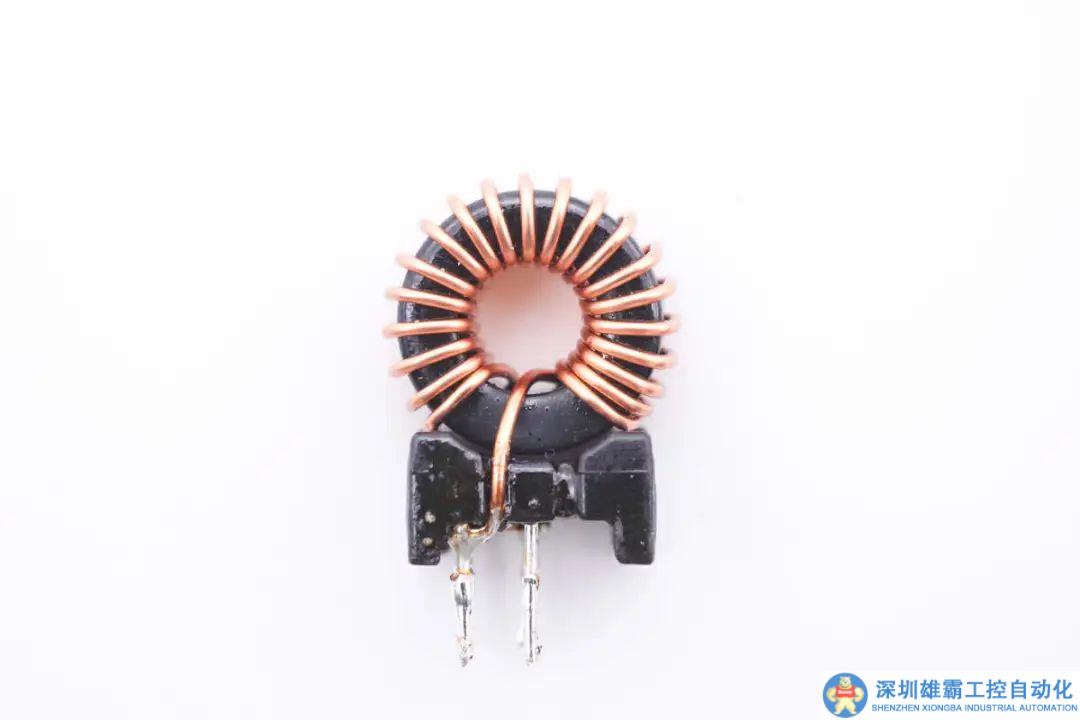

共模電感采用絕緣線和漆包線繞制，底部焊接絕緣支架，用于濾除EMI干擾。

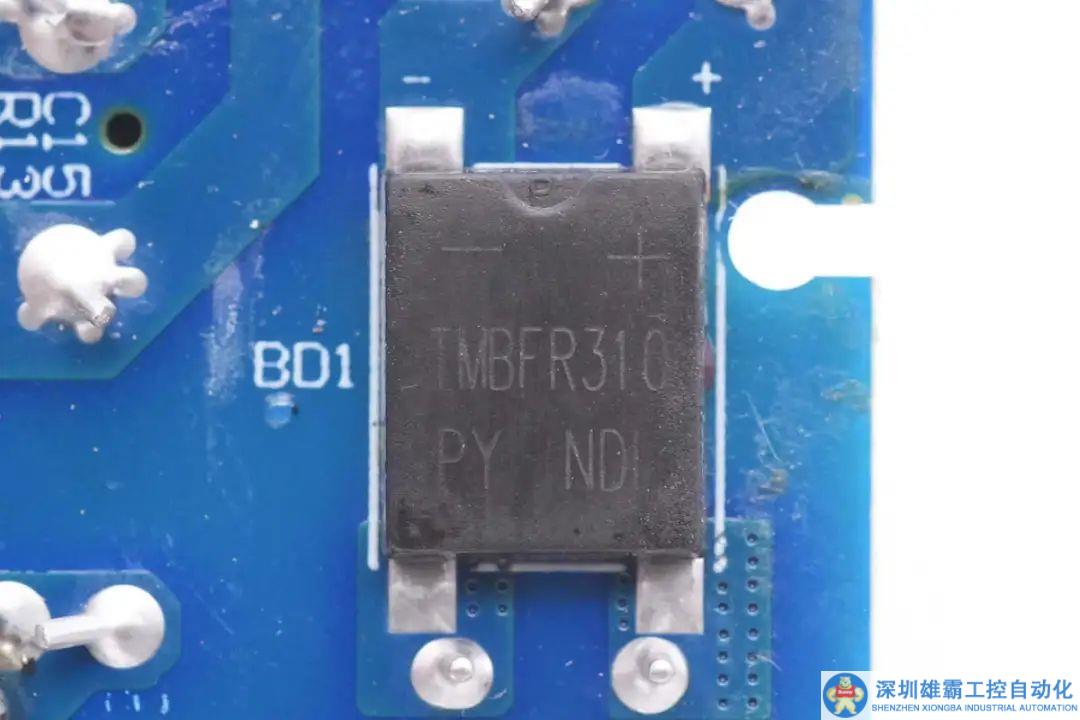

TMBFR310整流橋來自平偉。





差模電感外套絕緣塑料皮。

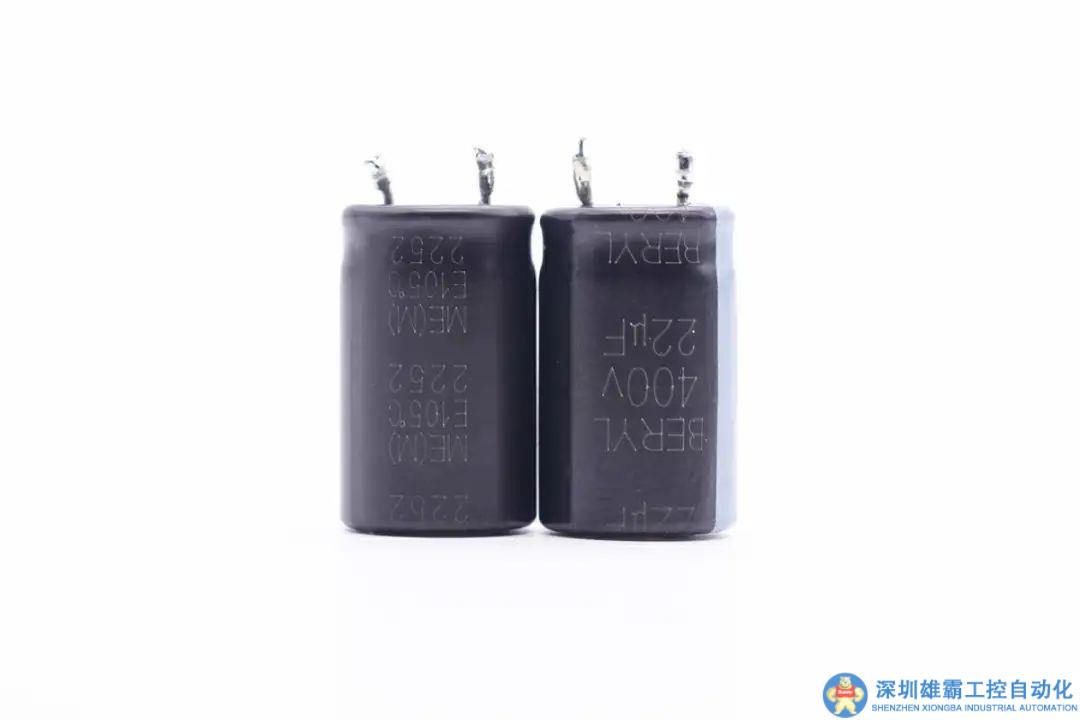

兩顆高壓濾波電解電容來自綠寶石，ME系列105℃耐熱，規格為400V 22μF。





模塊前端一覽，中間區域設有主控芯片供電電容以及變壓器。





開關電源主控芯片特寫。

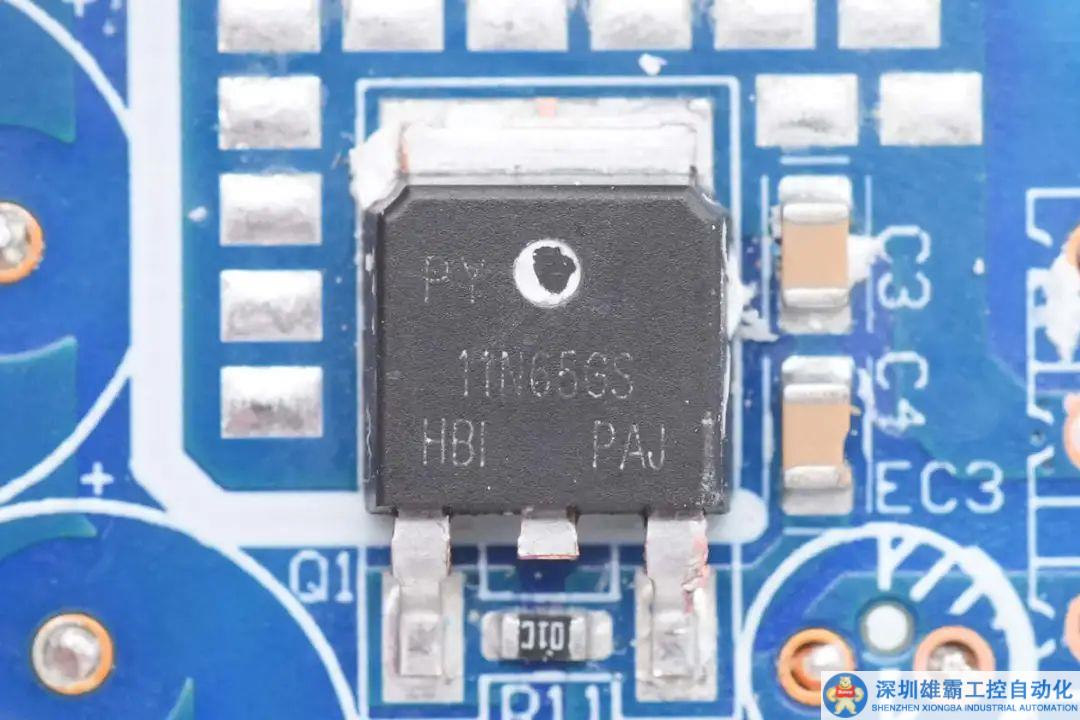

初級開關管采用平偉11N65GS，這是一顆耐壓650V的超結NMOS管，導阻340mΩ，采用TO-252封裝，打膠覆蓋加強散熱。

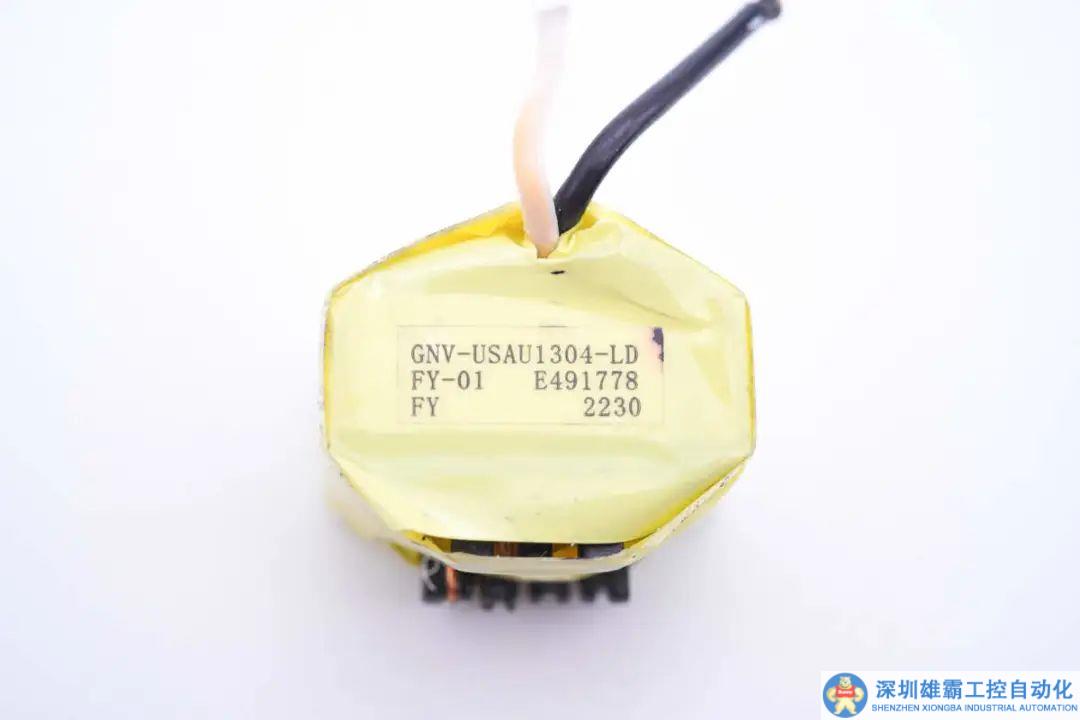

變壓器特寫，磁芯采用膠帶嚴密纏繞絕緣。

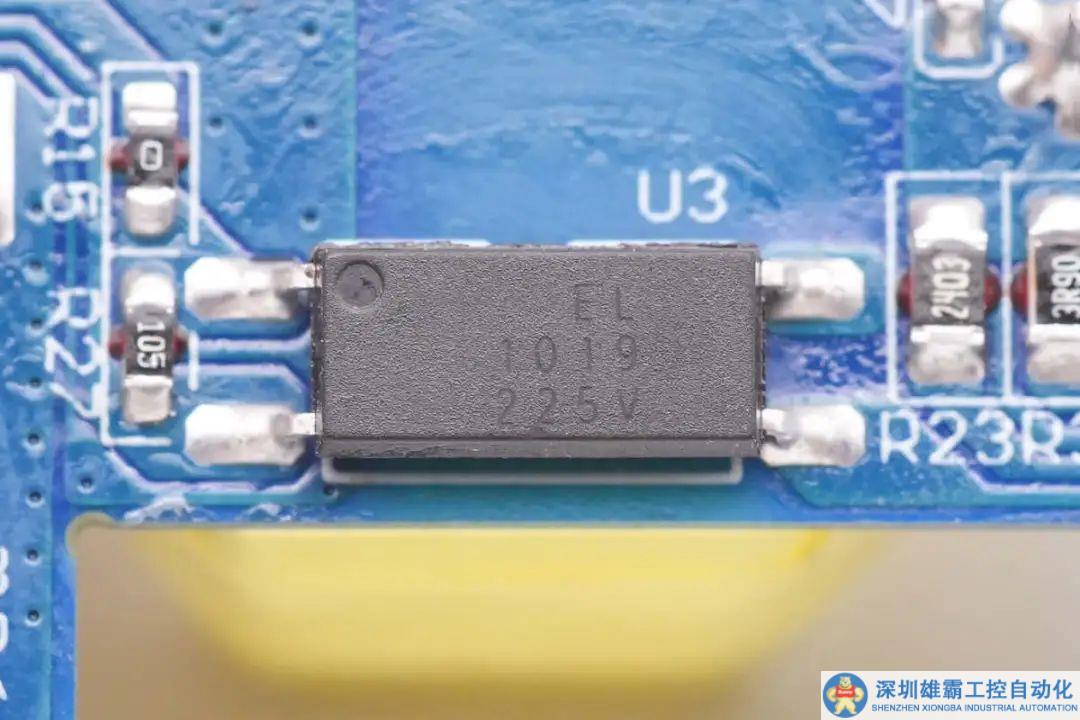

億光 EL 1019光耦特寫，用于輸出電壓反饋。

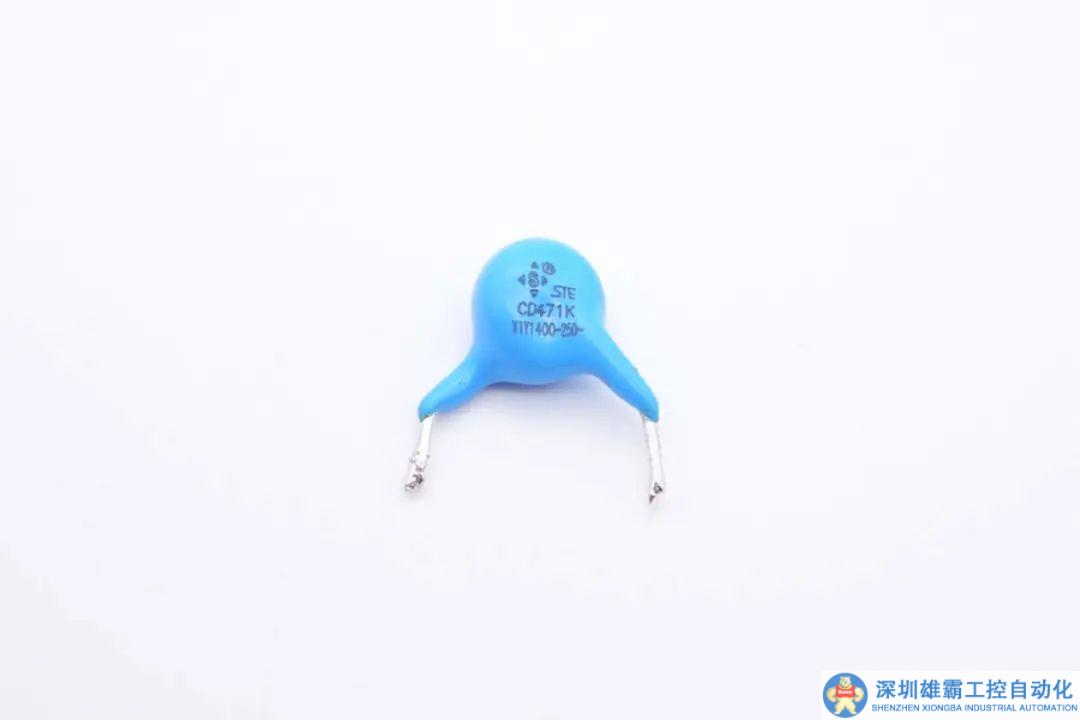

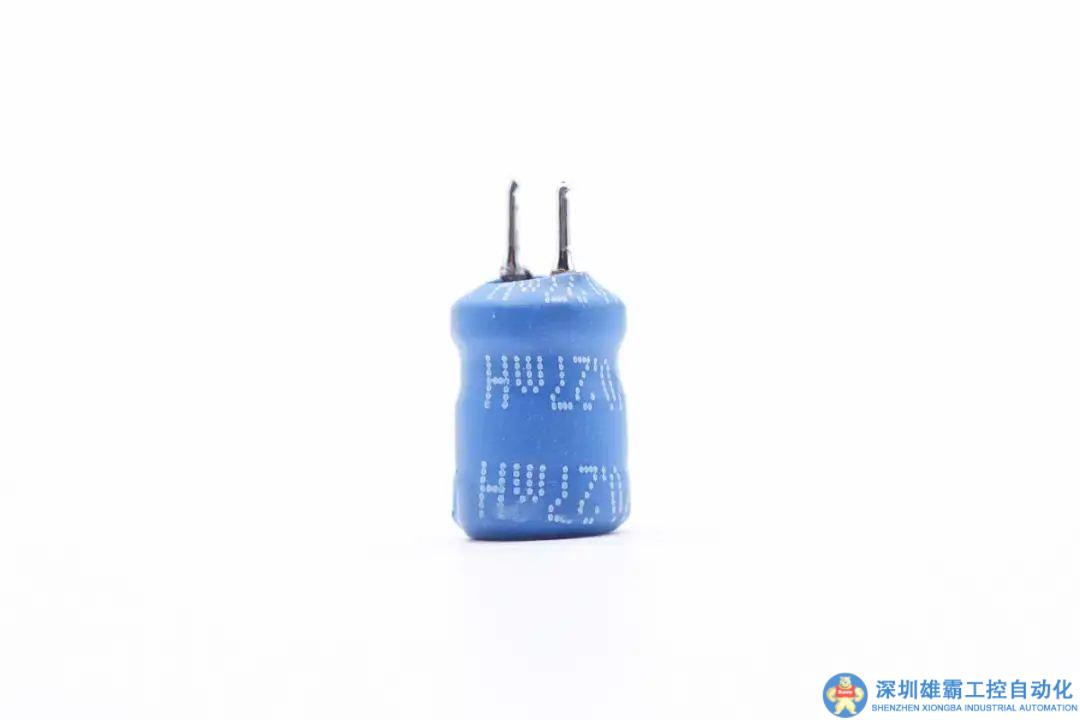

藍色Y電容來自STE松田電子。

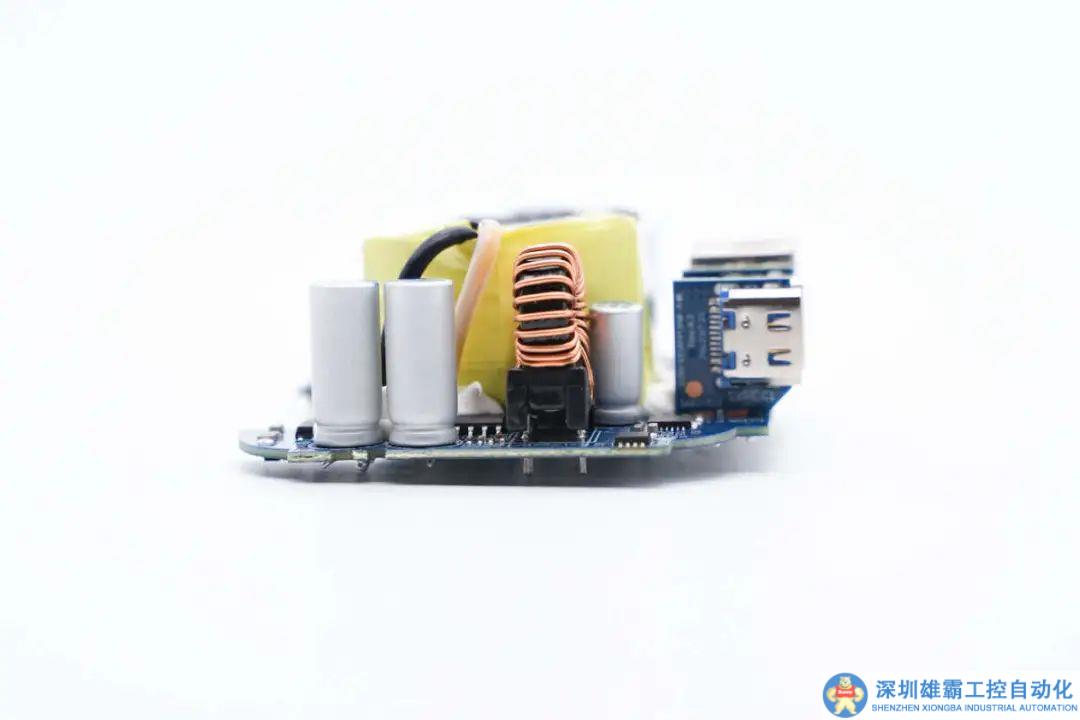

另一側設有同步整流輸出濾波固態電容和降壓電感。

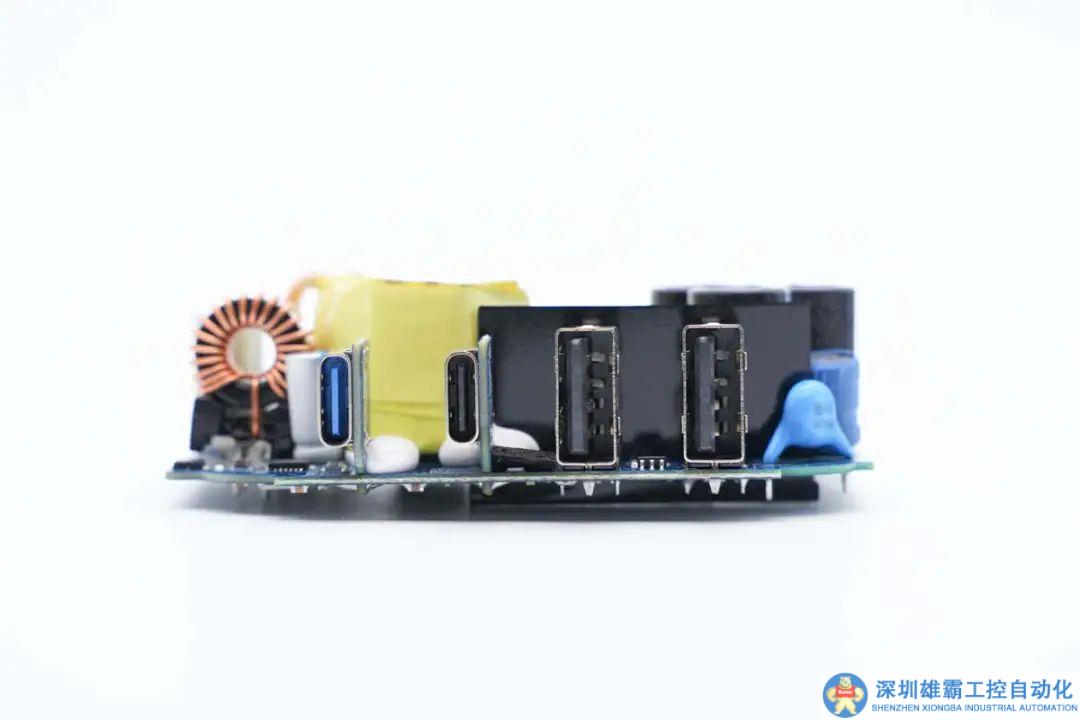

輸出端一覽，其中兩個USB-C口母座焊接在小板上。

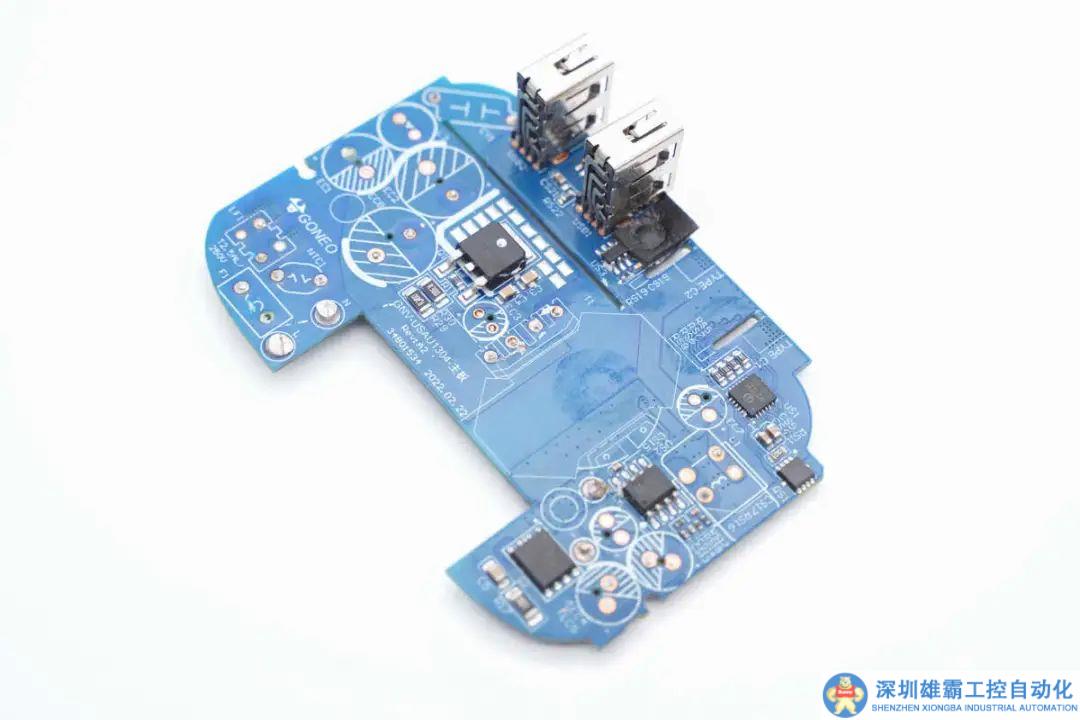

將主板正面器件拆掉，可以看到有初級開關管、同步整流管、同步降壓控制器協議芯片等。





同步整流控制器特寫。

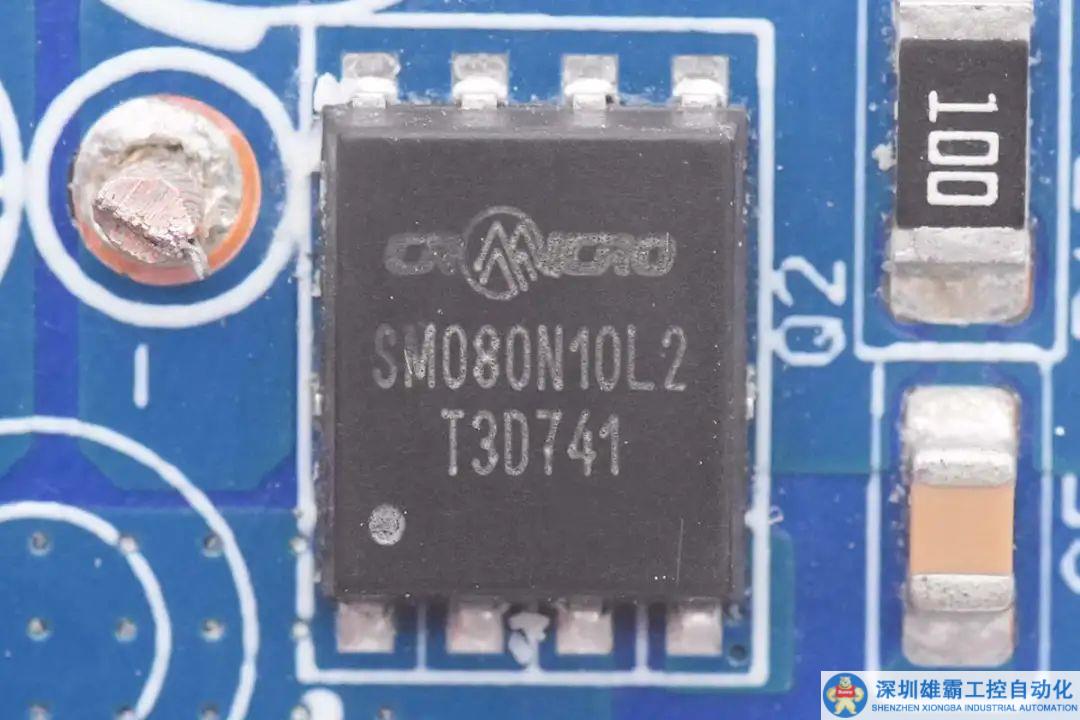

同步整流管采用華潤微CRSM080N10L2，NMOS，耐壓100V，導阻6.8mΩ，采用DFN5*6封裝。

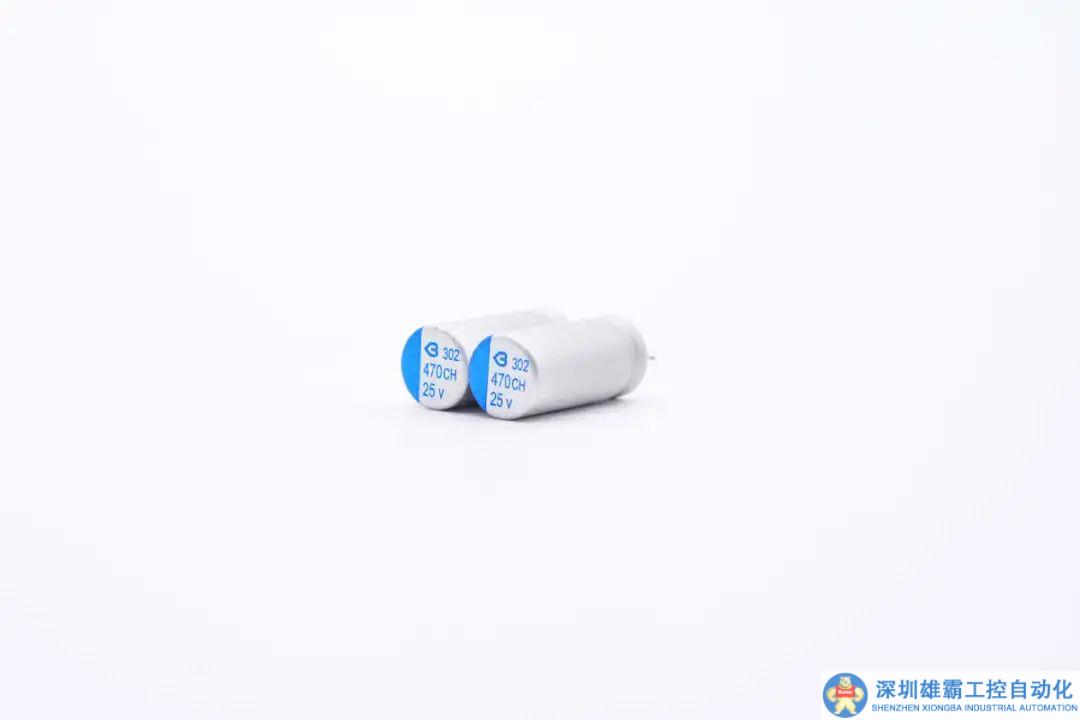

兩顆輸出濾波固態電容來自綠寶石，CH系列125℃耐熱，規格都是25V 470μF。

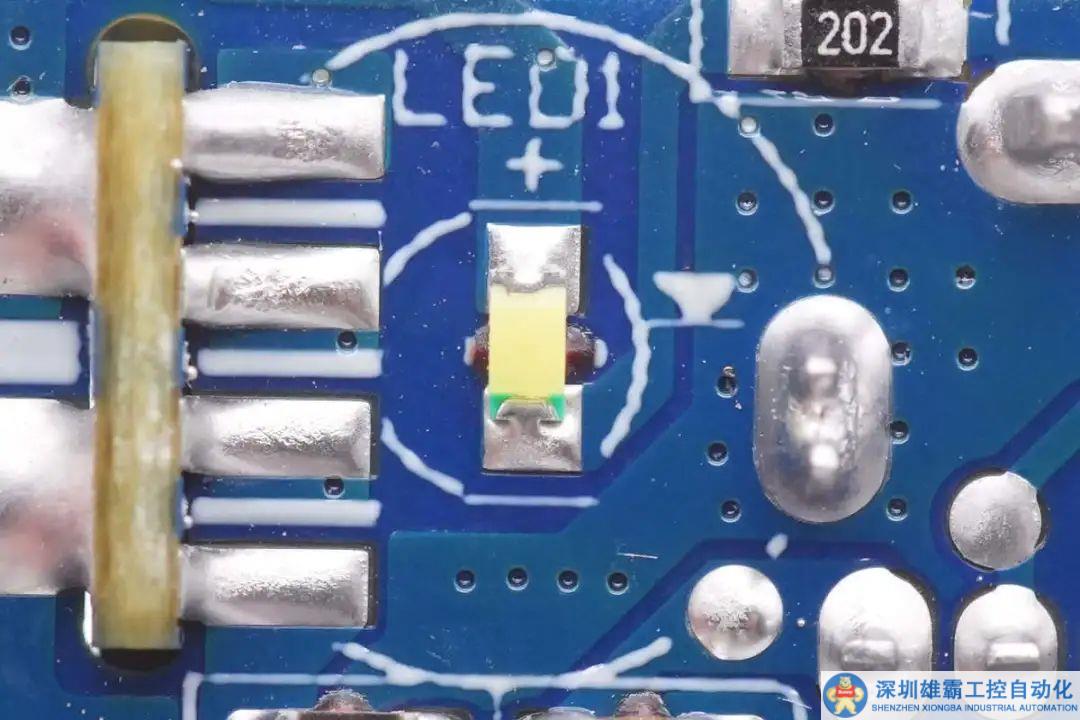

LED指示燈特寫。

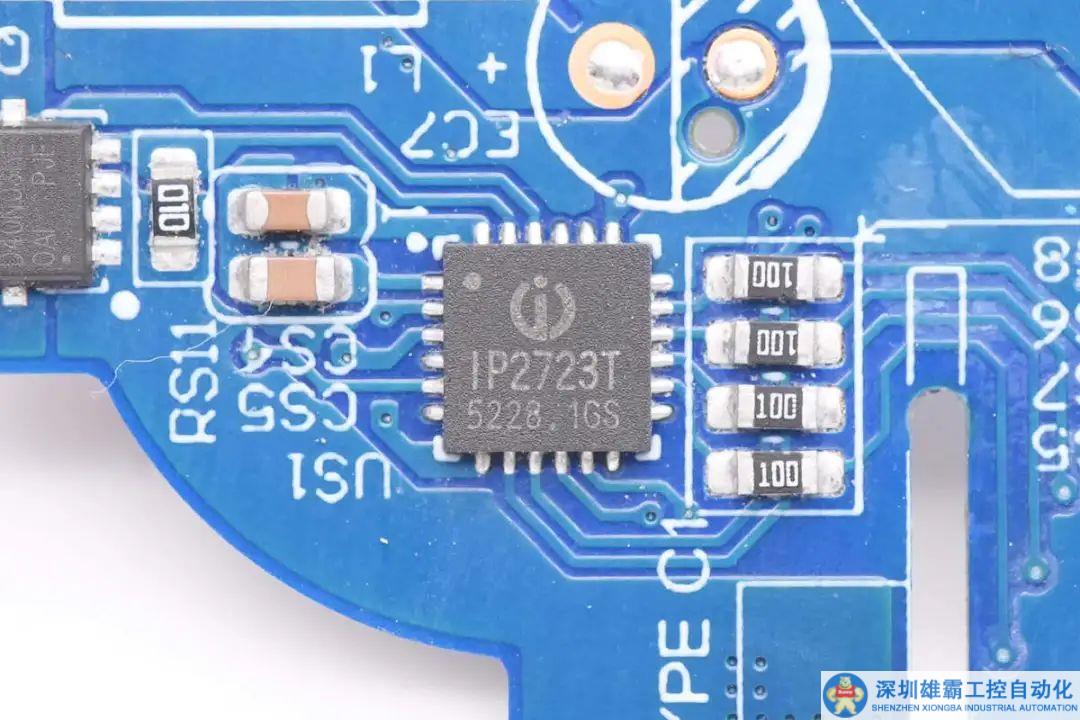

USB-C1快充口協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。



IP2723T可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

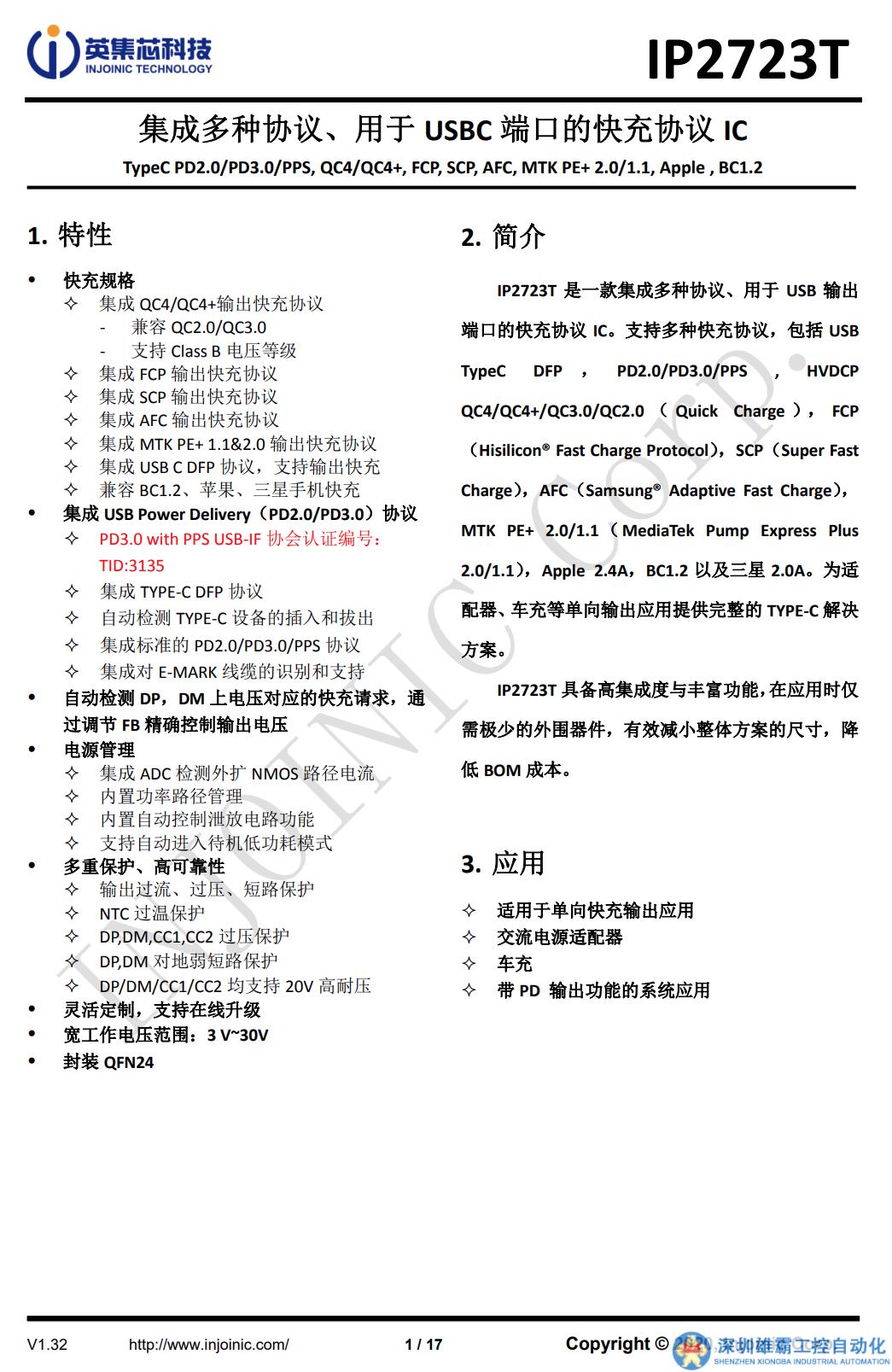

英集芯IP2723T資料信息。



充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

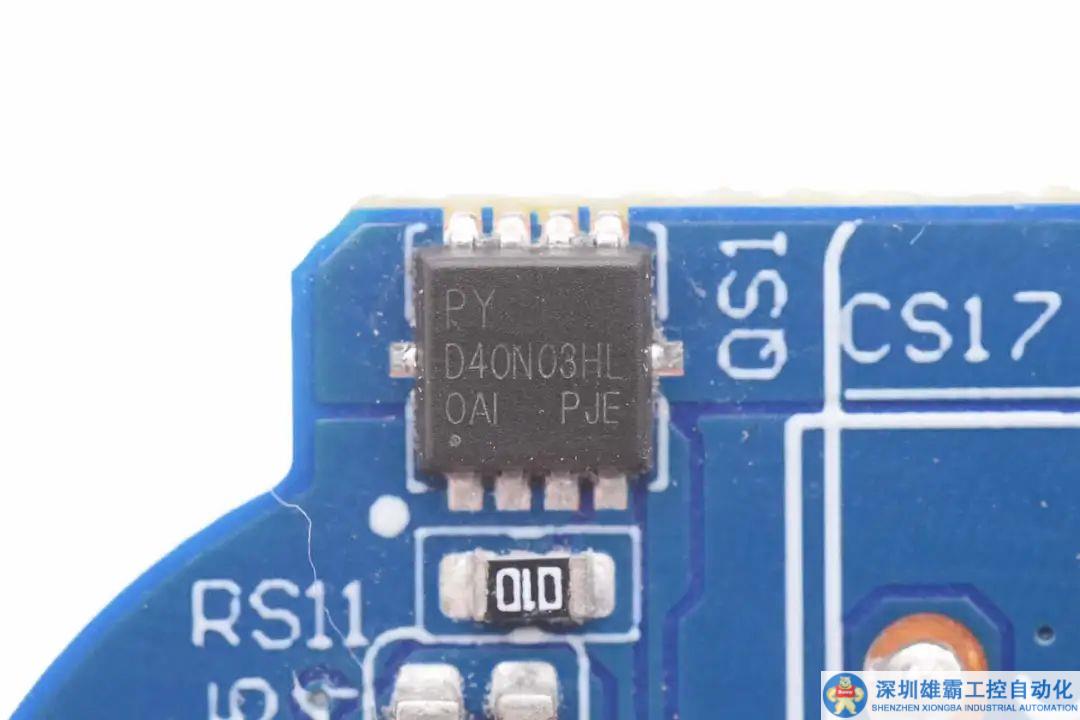

輸出VBUS開關管來自平偉，絲印D40N03HL。

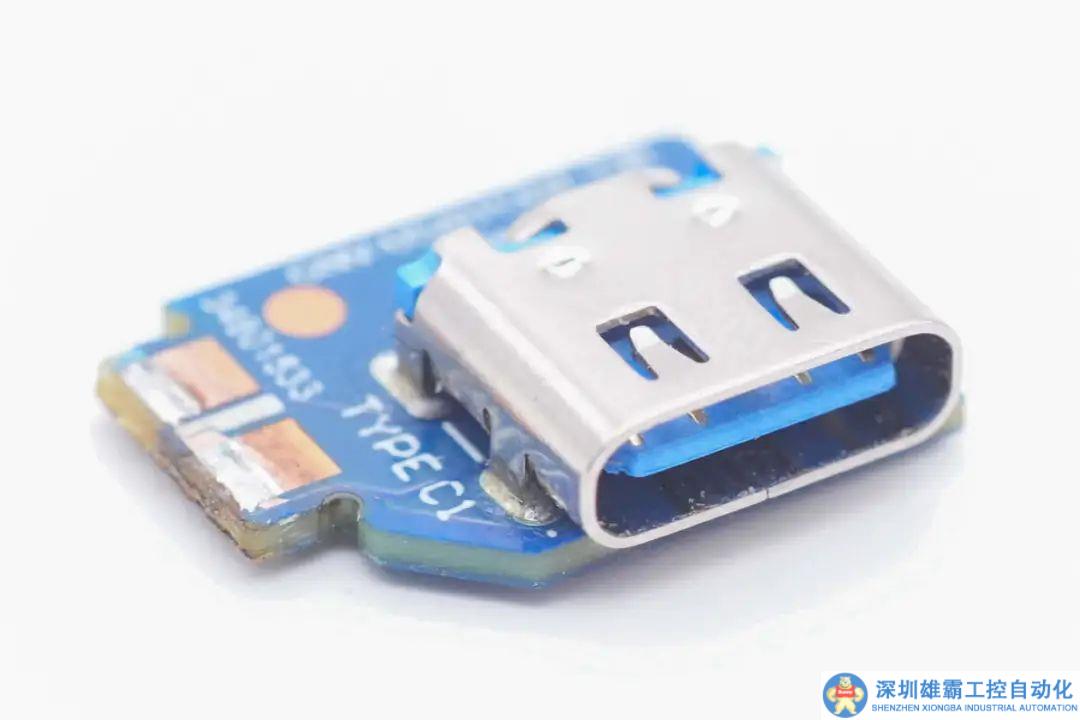

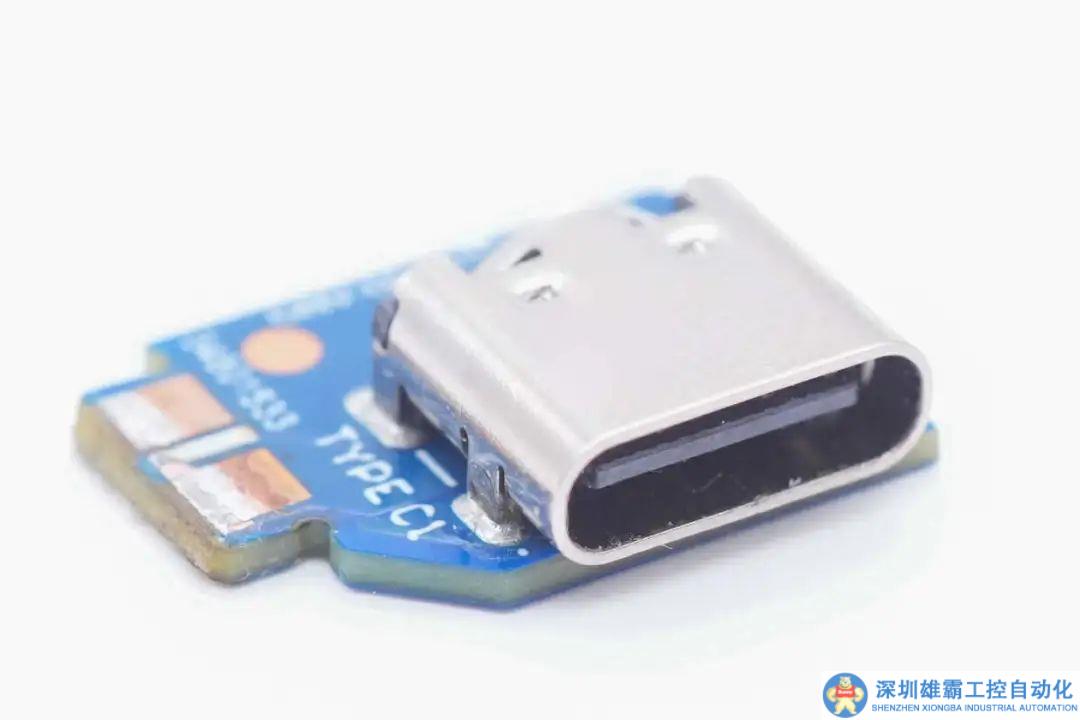

USB-C1口母座特寫，過孔焊接固定。

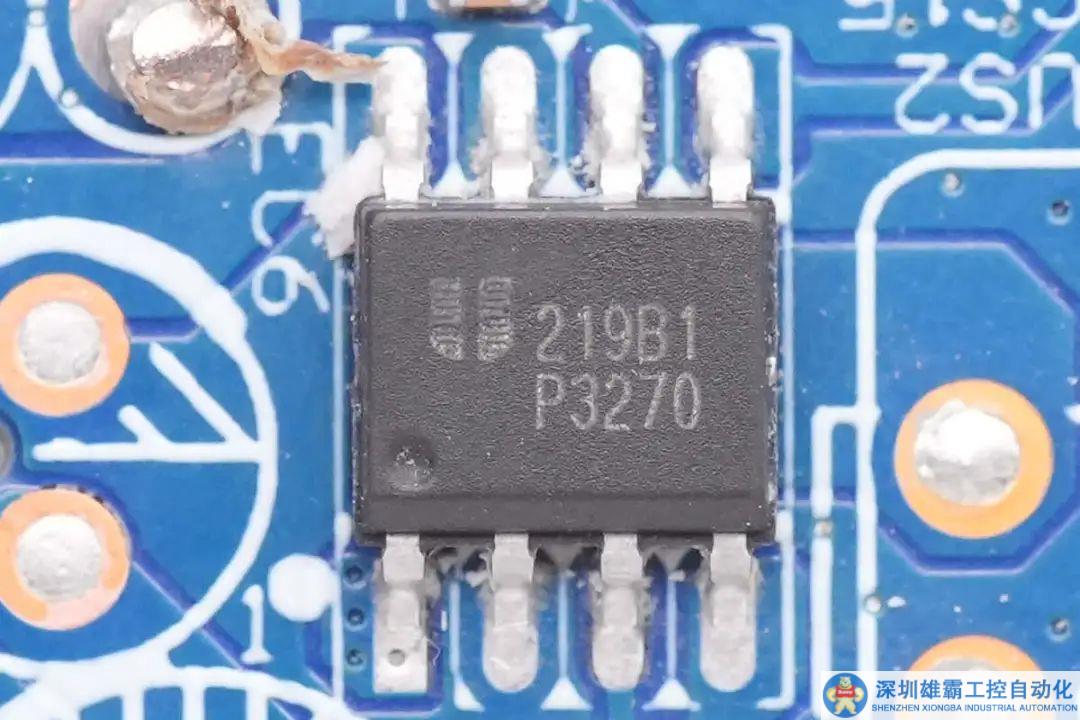

另外2A1C三個標充口進行二次降壓以5V恒壓輸出，同步整流降壓轉換器采用德信EUP3270，其支持4.5V-30V輸入電壓范圍，支持直通模式，芯片內置開關管，支持最高4A輸出電流，采用SOP-8（EP）封裝。





降壓電感特寫，采用磁環繞制，底部焊接絕緣支架。

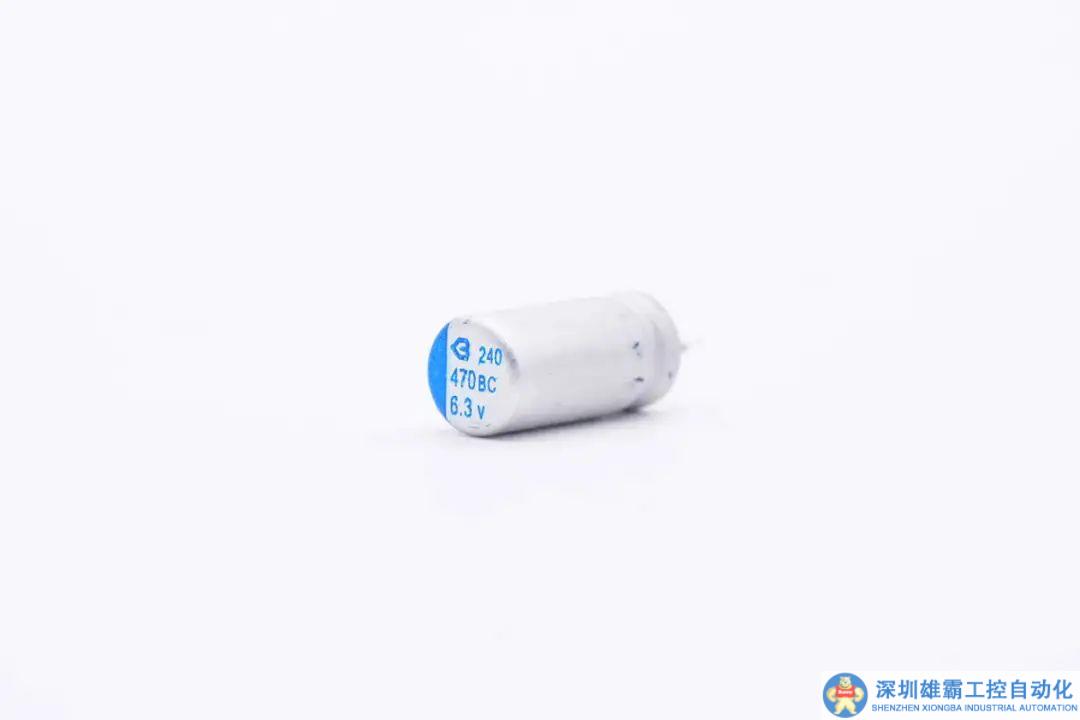

降壓輸出濾波固態電容也是來自綠寶石，規格為6.3V 470μF。

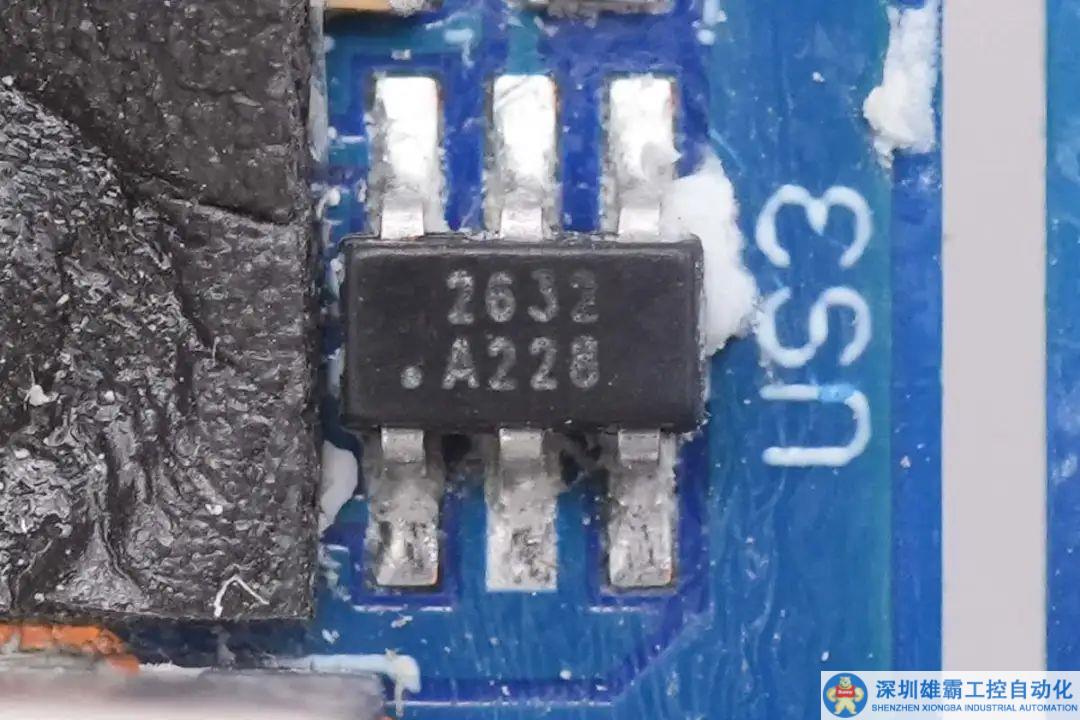

絲印2632的USB口自動識別IC，用于接口自動識別。





USB-C2口母座特寫。

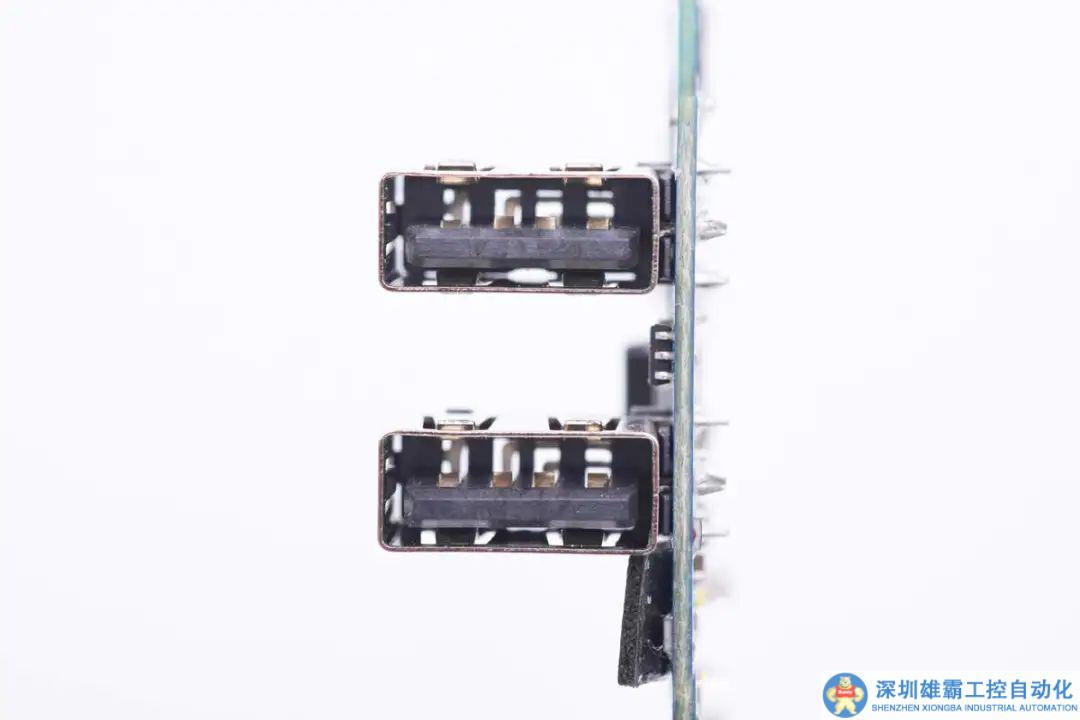

兩個USB-A口母座直接垂直焊接在主板上。

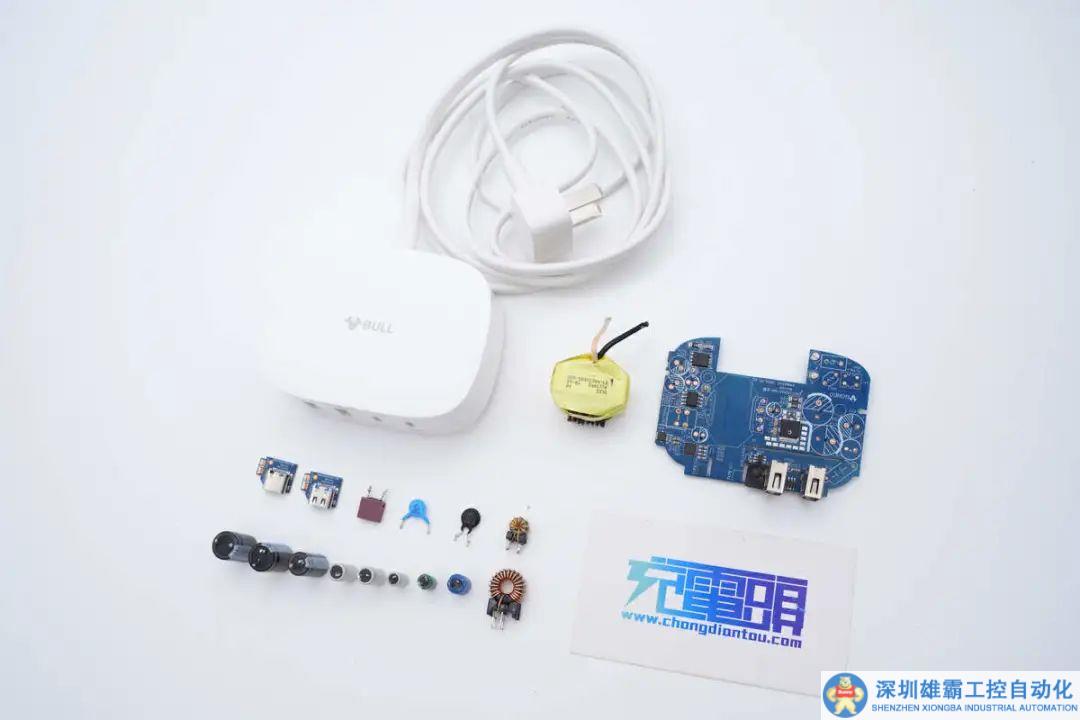

全部拆解一覽，來張全家福。

充電頭網拆解總結

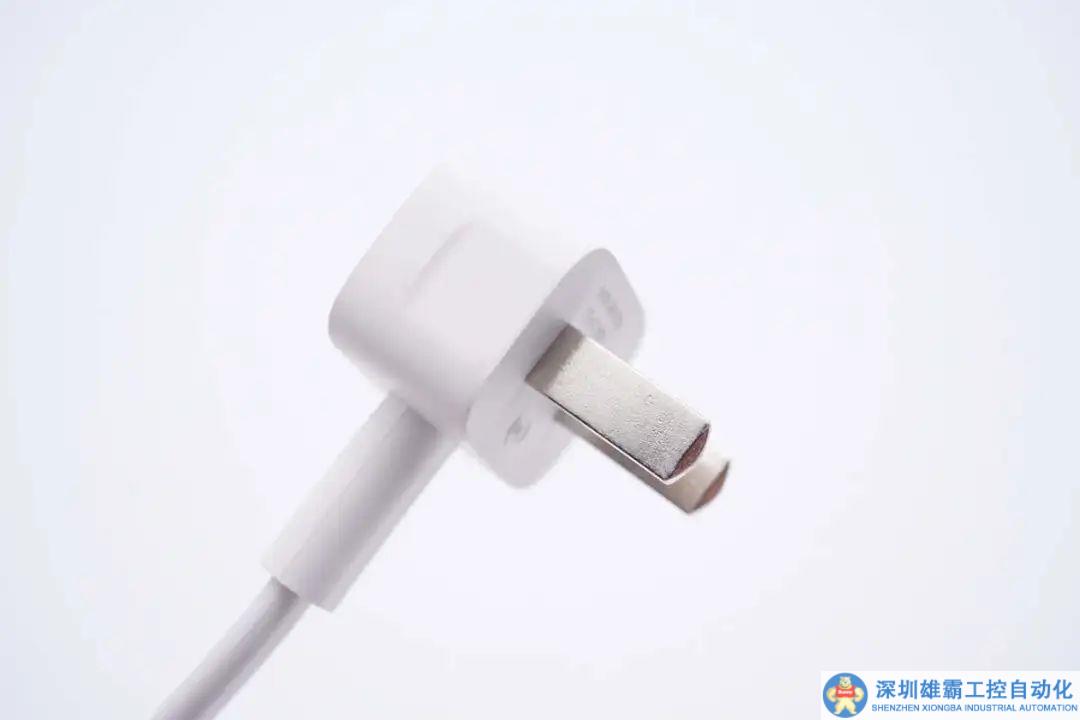

公牛推出的這款快充充電盒為白色機身設計，體積小巧，可以放入包中攜帶。自帶1.5m電源線，并配有L型超薄插頭，方便在桌子或者沙發后面夾縫使用，減小空間占用。充電盒具備2C2A接口，支持30W PD快充，多個接口同時使用時為20+10W功率分配，可同時為所連接的設備供電。

充電頭網通過拆解了解到，公牛這款充電盒采用反激開關電源設計，使用平偉開關管和華潤微同步整流管。采用英集芯IP2723T協議芯片用于USB-C1接口，并使用德信EUP3270降壓轉換器為其余三個USB口降壓輸出，內部電解電容與固態電容來自綠寶石。用料均為知名品牌，內部做工細致。
