UIBI柚比是一家生活美學數碼配件品牌，致力于打造簡質輕奢的高品質產品。充電頭網拿到了柚比推出的一款67W氮化鎵雙口充電器，這款充電器采用山脈灰配色，經典耐看。并且還具有溫莎白配色和莫蘭粉配色，典雅精致。

柚比這款氮化鎵充電器具備折疊插腳，體積小巧，方便攜帶。充電器配備1A1C接口，USB-C接口具備67W輸出功率，并支持PPS快充，滿足手機，平板電腦和筆記本電腦快充，USB-A摳支持18W輸出功率，滿足傳統設備快充需求。下面充電頭網就帶來柚比這款氮化鎵充電器的拆解，一起看看內部的設計和用料。

充電頭網此前還拆解過柚比迷你33W氮化鎵充電器、柚比30W 1A1C氮化鎵快充充電器、柚比迷你20W快充、柚比18W USB PD快充充電器、柚比精瓷黃金版迷你30W 1A1C雙口快充車充等產品，歡迎查閱。

柚比67W氮化鎵充電器外觀



充電器延續了此前的柚比30W氮化鎵充電器相同外觀設計，造型非規整的方塊設計，而已自底向上微縮，整體依舊小巧精致，也很有辨識度。

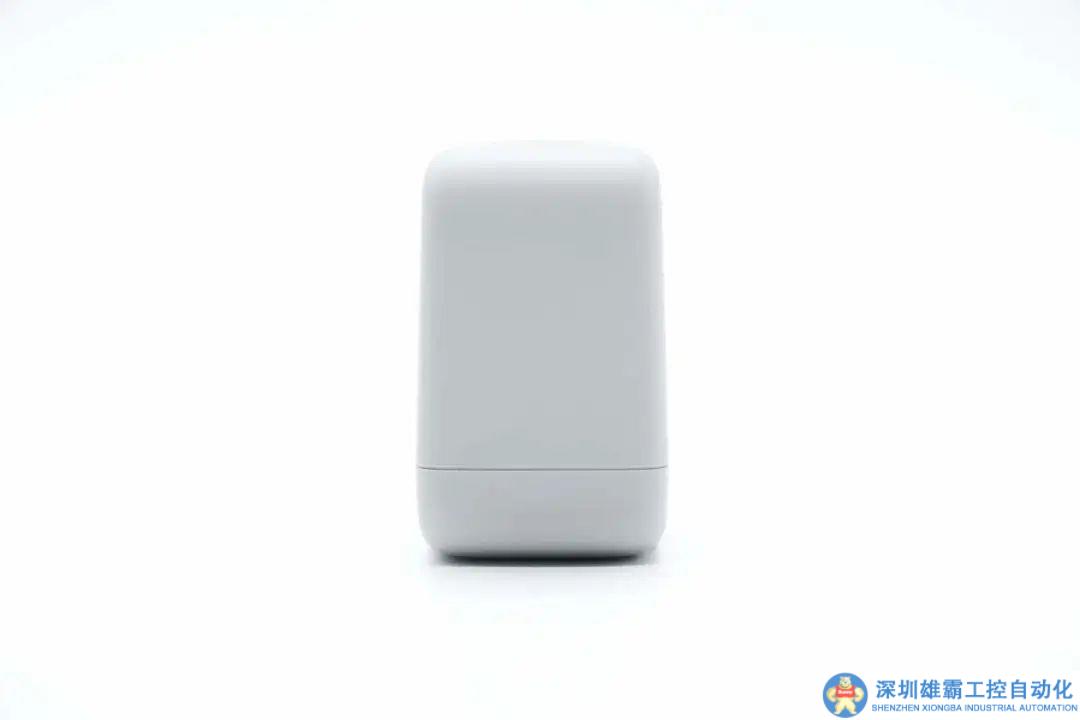

從側面看去，機身上窄下款。

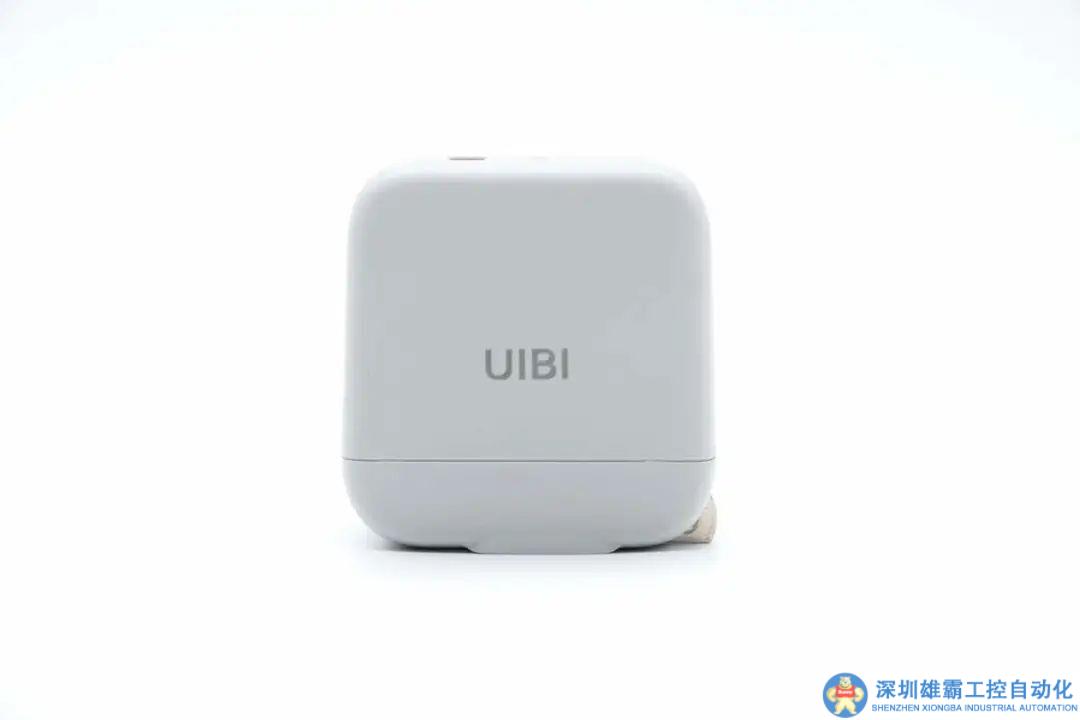

機身通體灰色配色，正面中心印有UBI品牌。

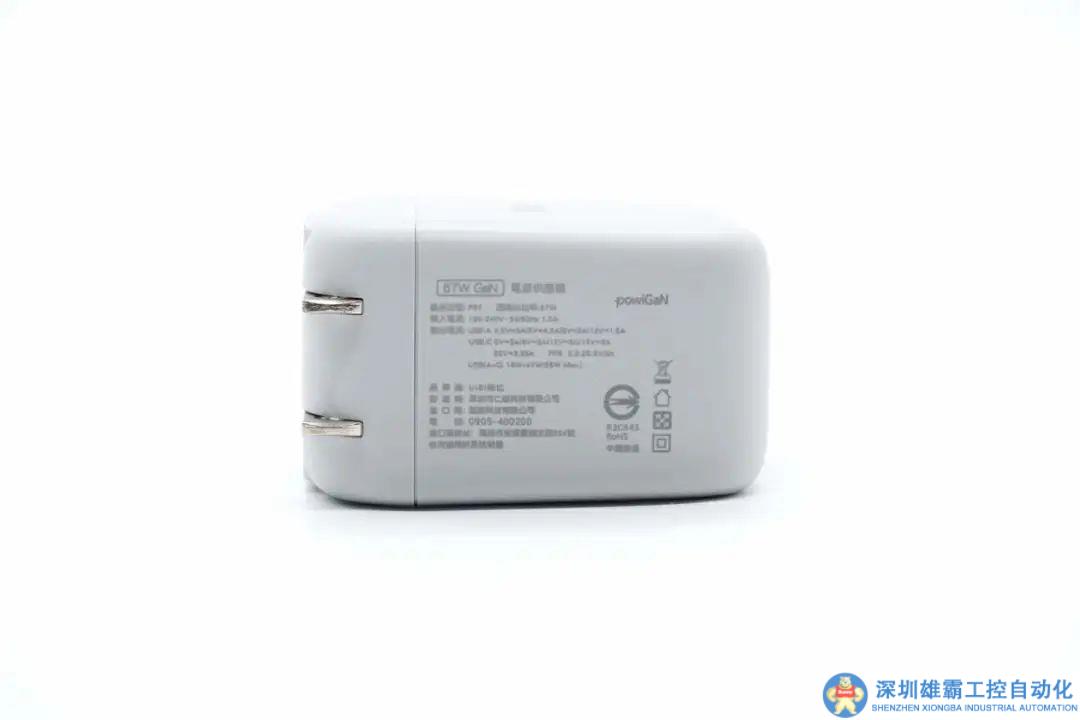

側面機身殼上標注有產品的參數信息。

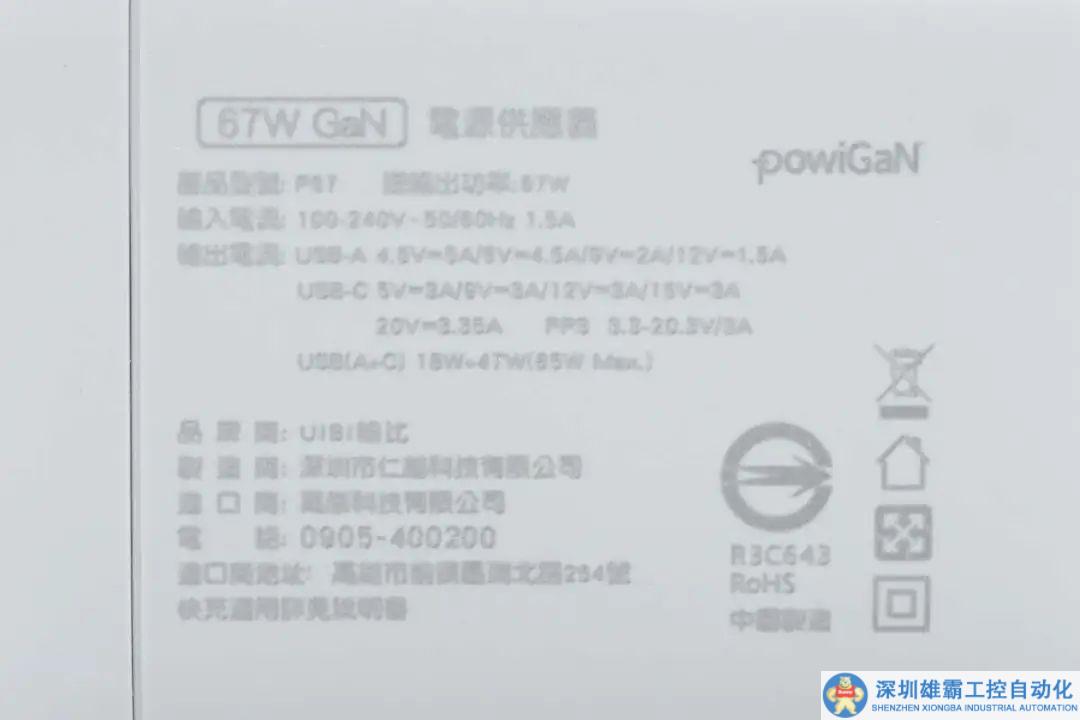

充電器參數特寫

產品型號：P67

總輸出功率：67W

輸入：100-240V~50/60Hz 1.5A

輸出：

USB-A：4.5V5A、5V4.5A、9V2A、12V1.5A

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.35A

PPS：3.3-20.3V3A

品牌商：UIBI柚比

制造商：深圳市仁越科技有限公司

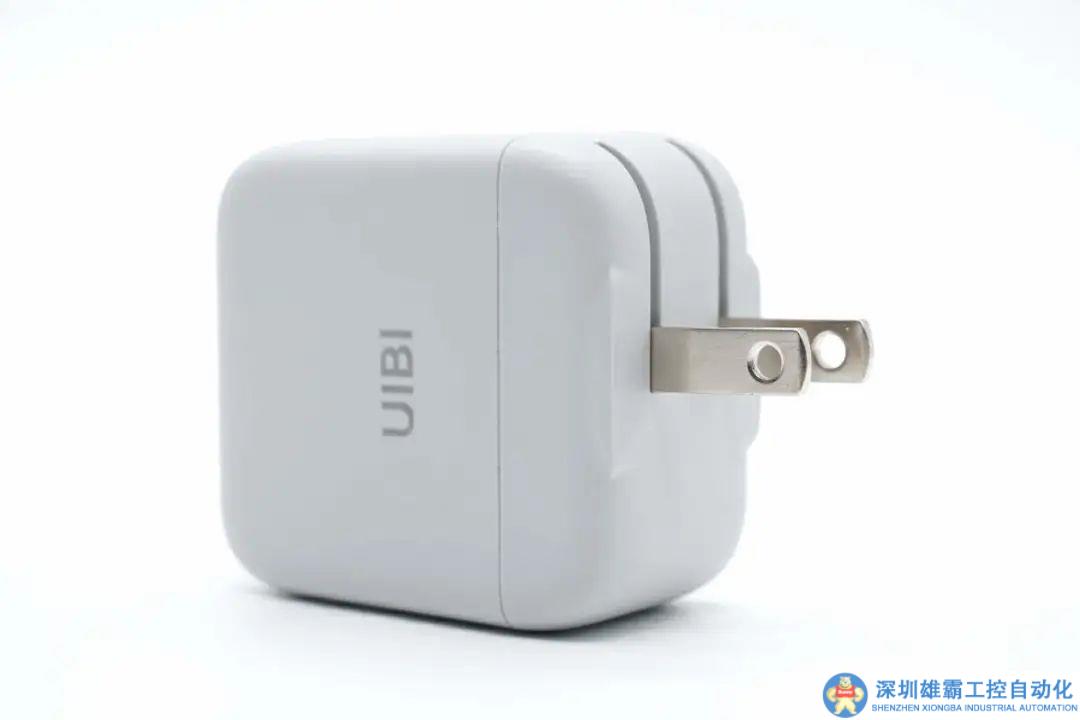

輸入端配備可折疊美規插腳，機身殼兩側加入雙翼支撐設計，確保充電器插入插座更穩固。

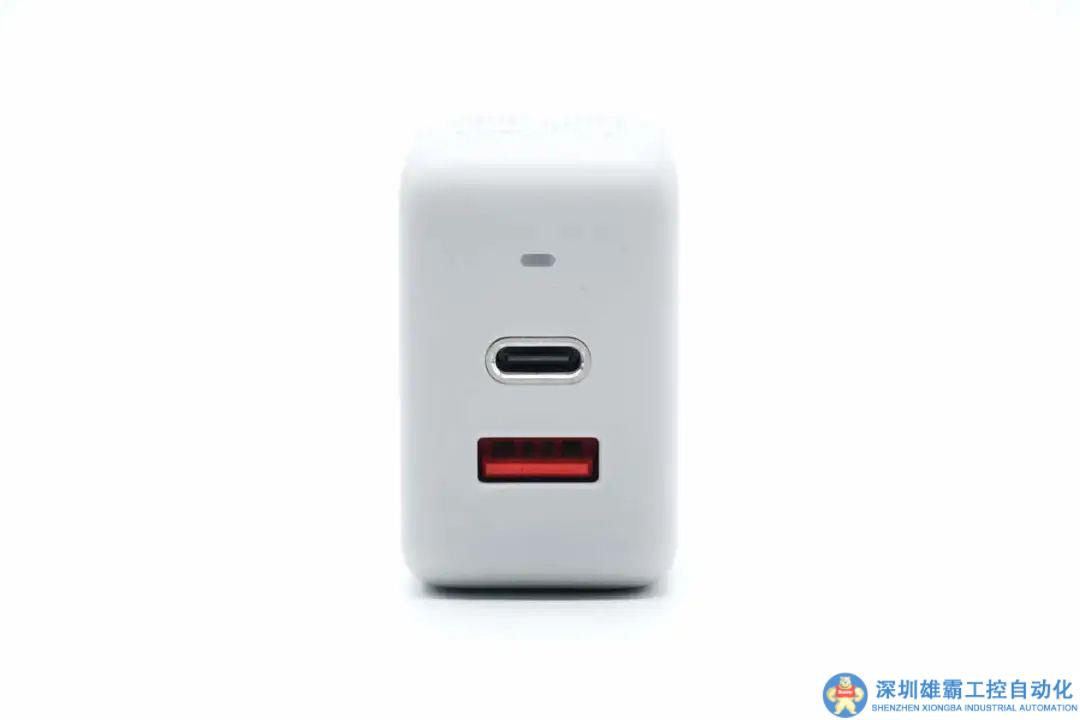

輸出端配備1A1C雙輸出接口，USB-C口上方還指示燈。

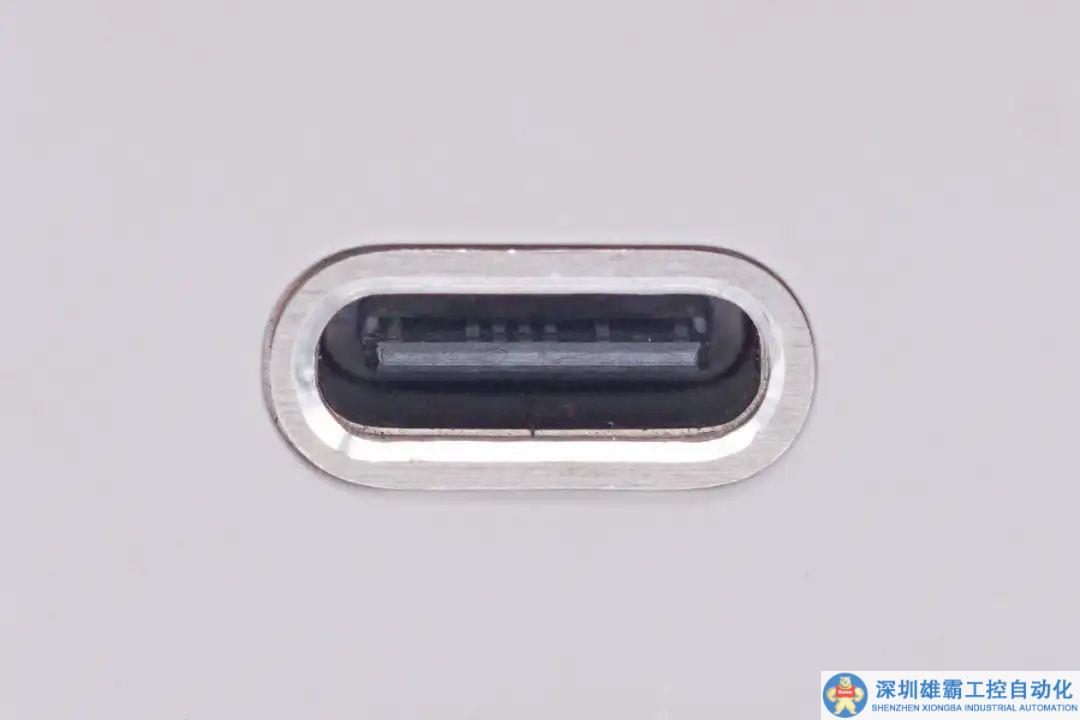

USB-C口同樣有銀白色金屬環裝飾，顯得更加精致美觀。

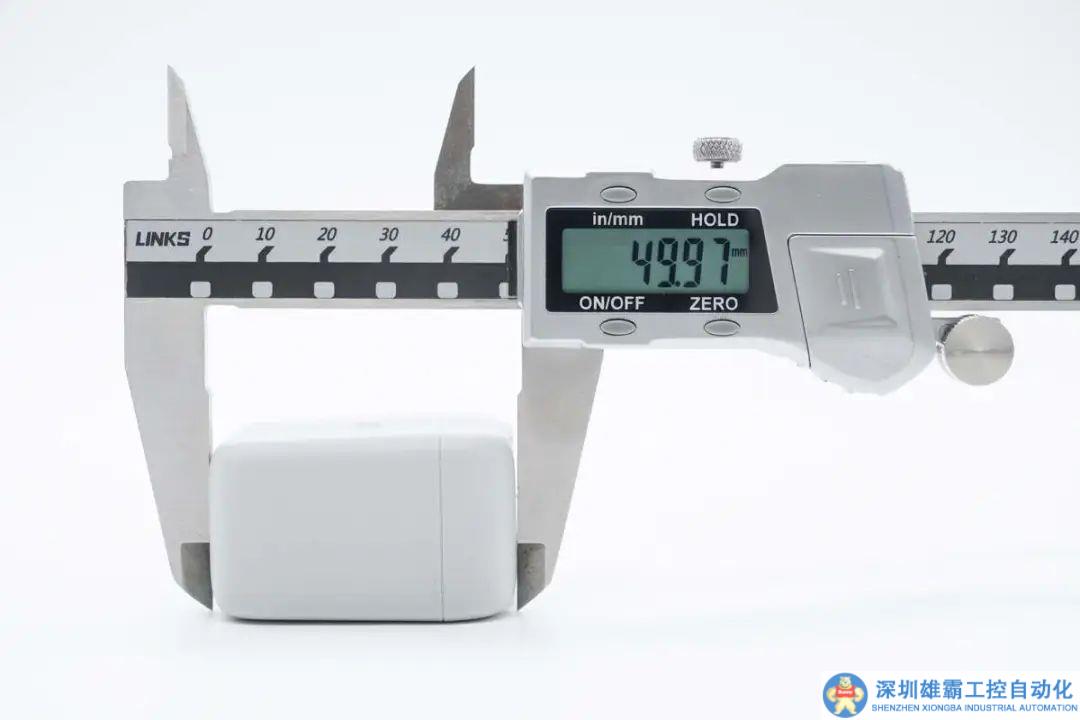

實測充電器機身高度為49.97mm。

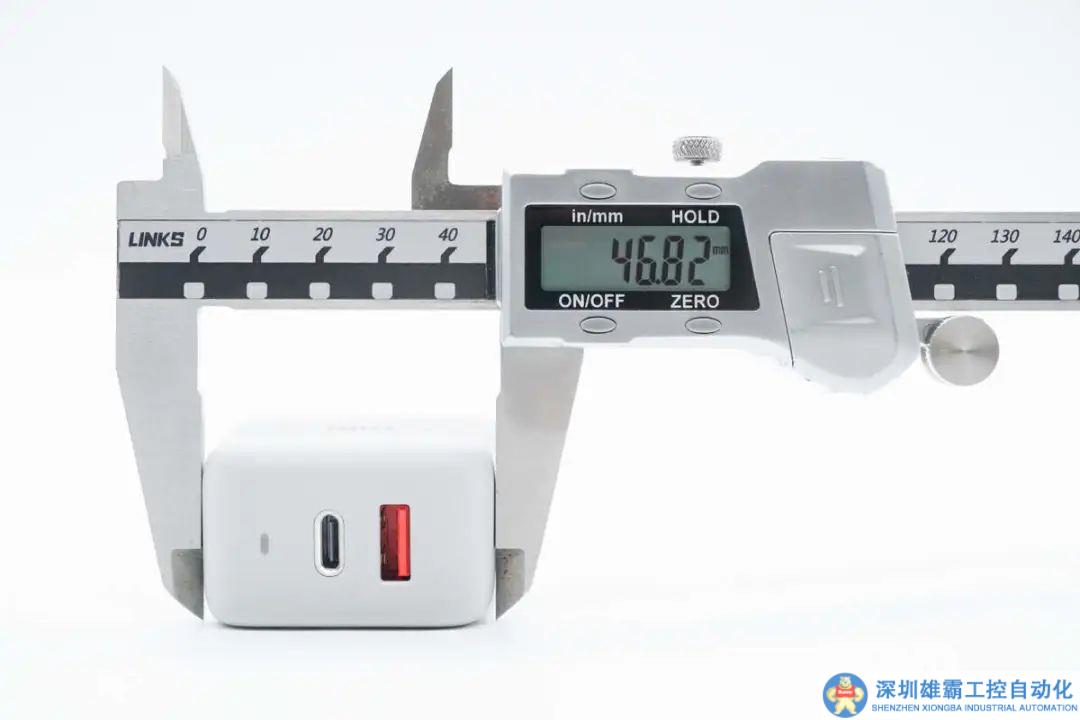

頂部寬度為46.82mm。





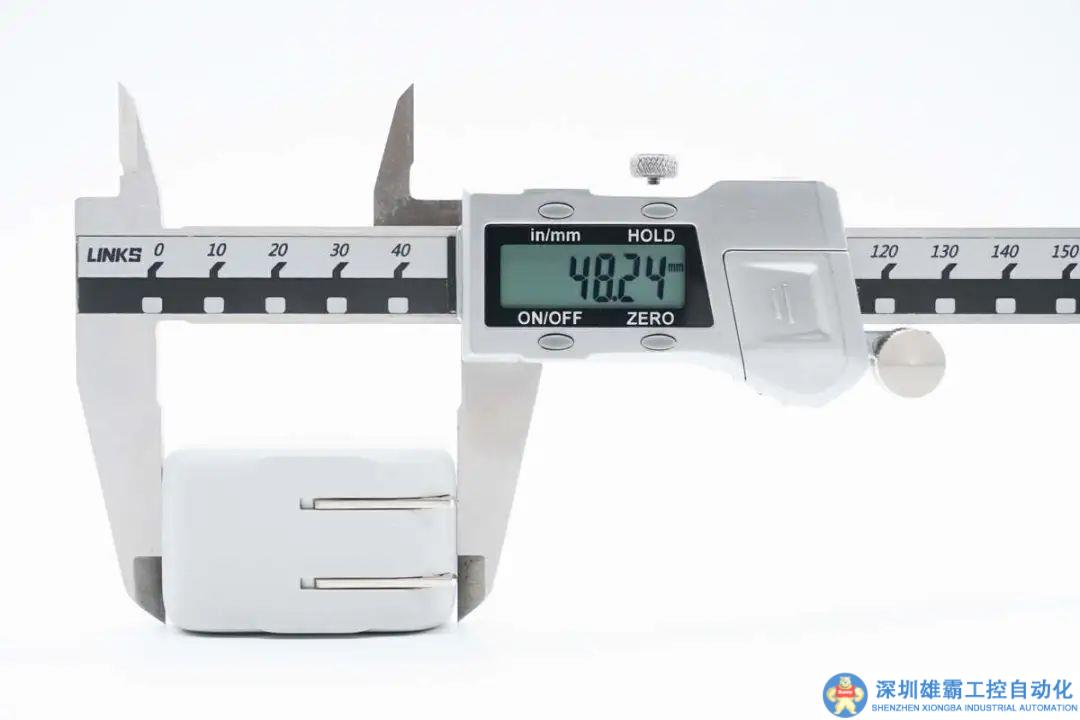

寬度為48.24mm。





厚度為30.17mm。

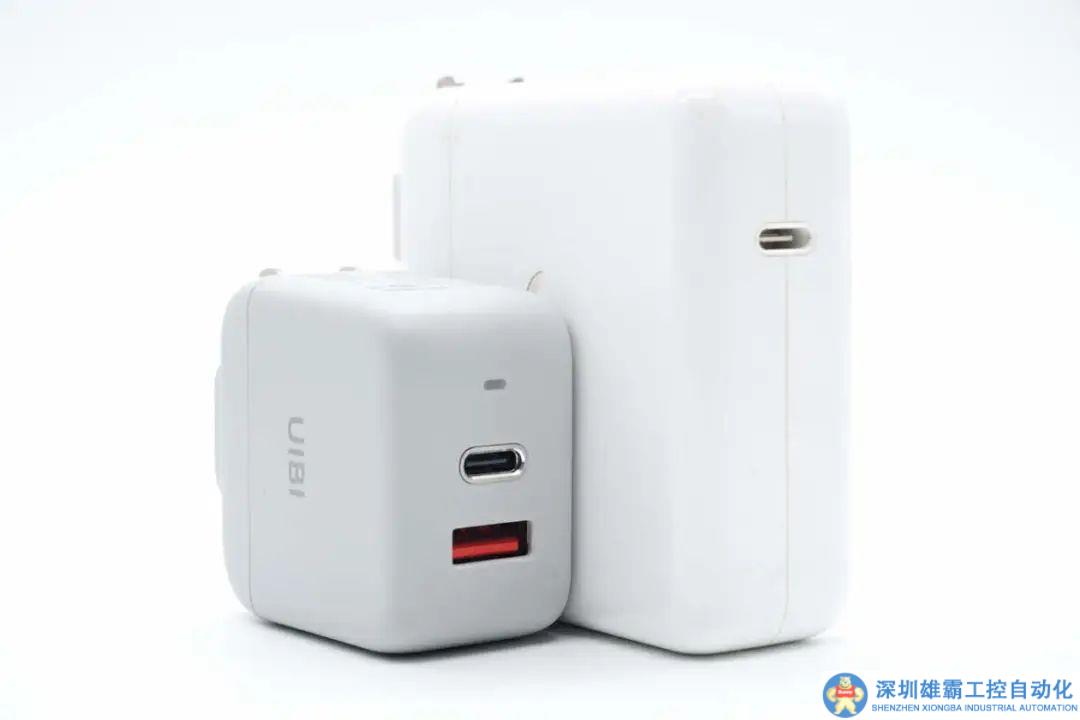

和蘋果61W充電器對比，體積優勢非常明顯。

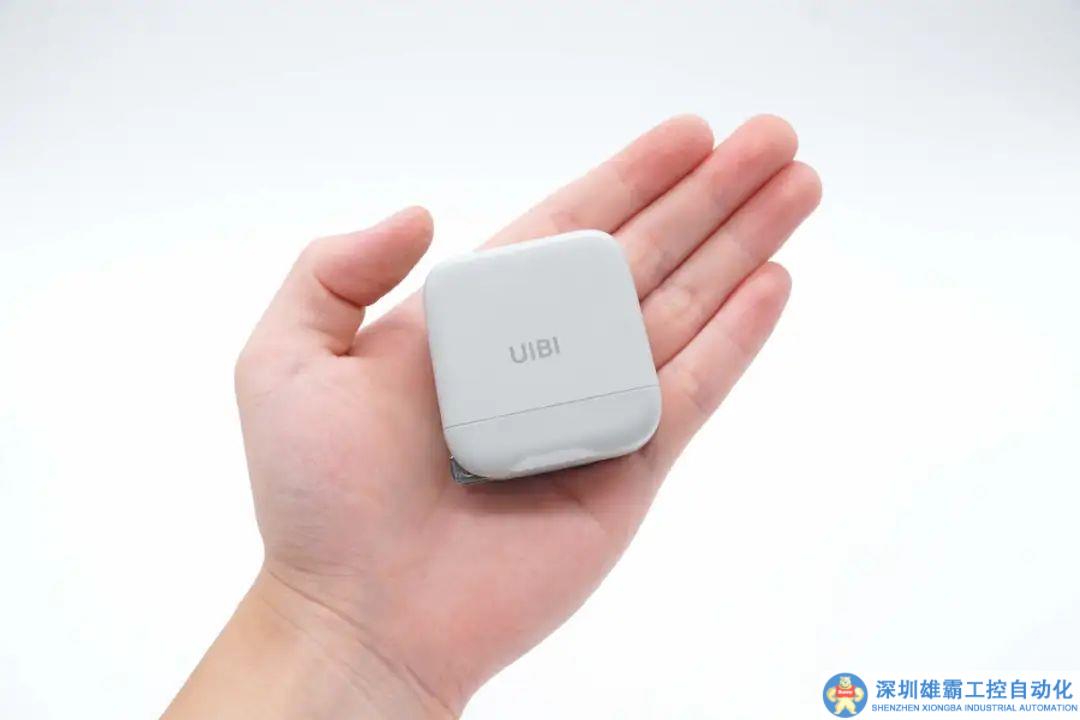

充電器拿在手上的直觀感受，相當小巧精致。

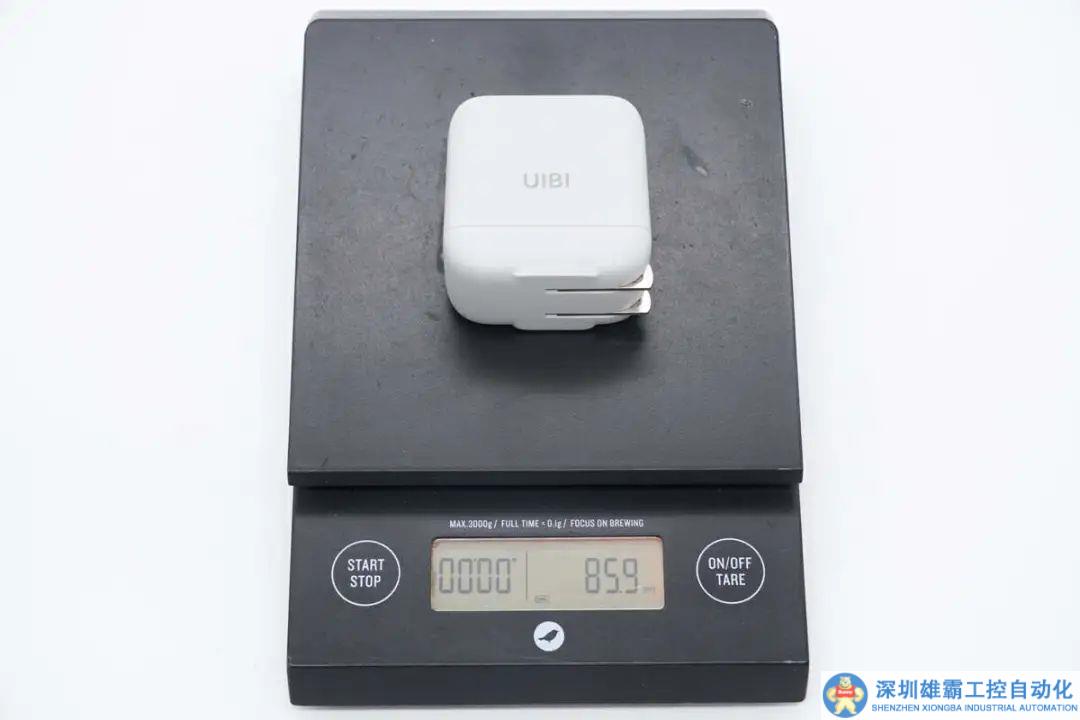

另外測得充電器凈重約為86g。

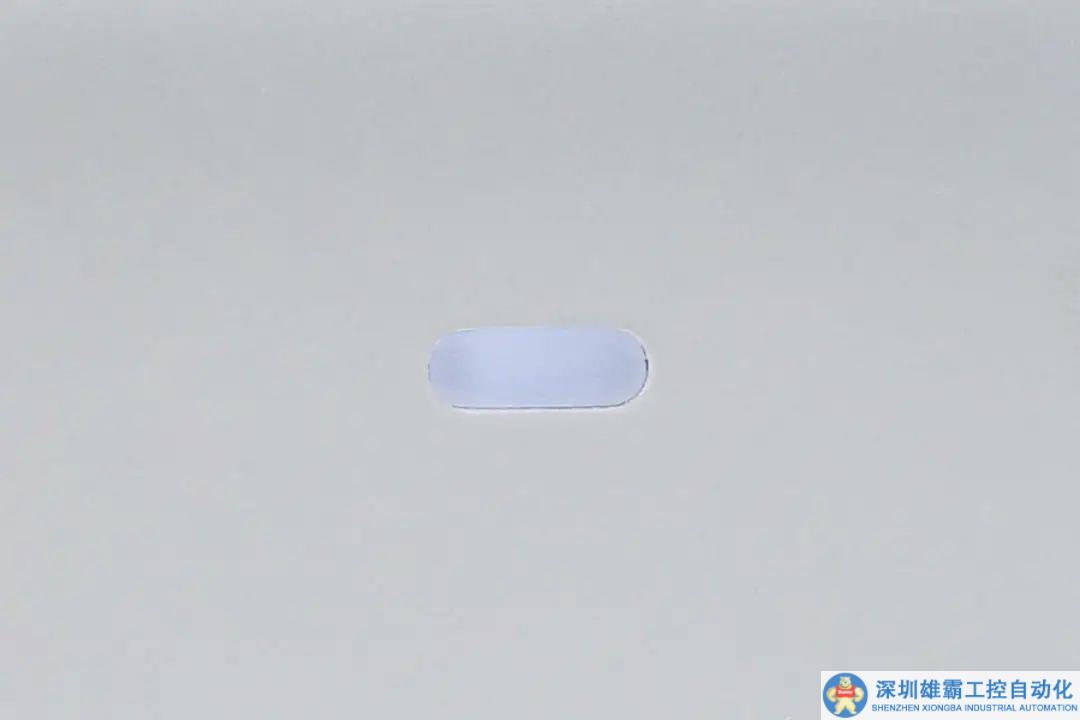

通電狀態下，充電器指示燈亮淡藍色光。

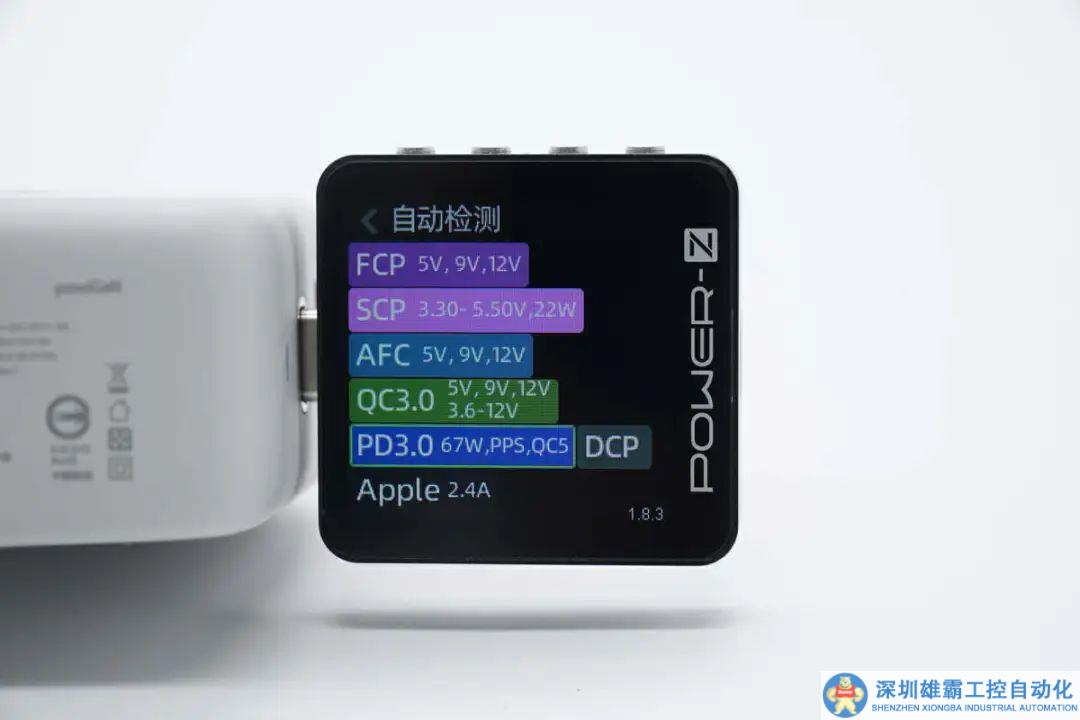

使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充電協議。

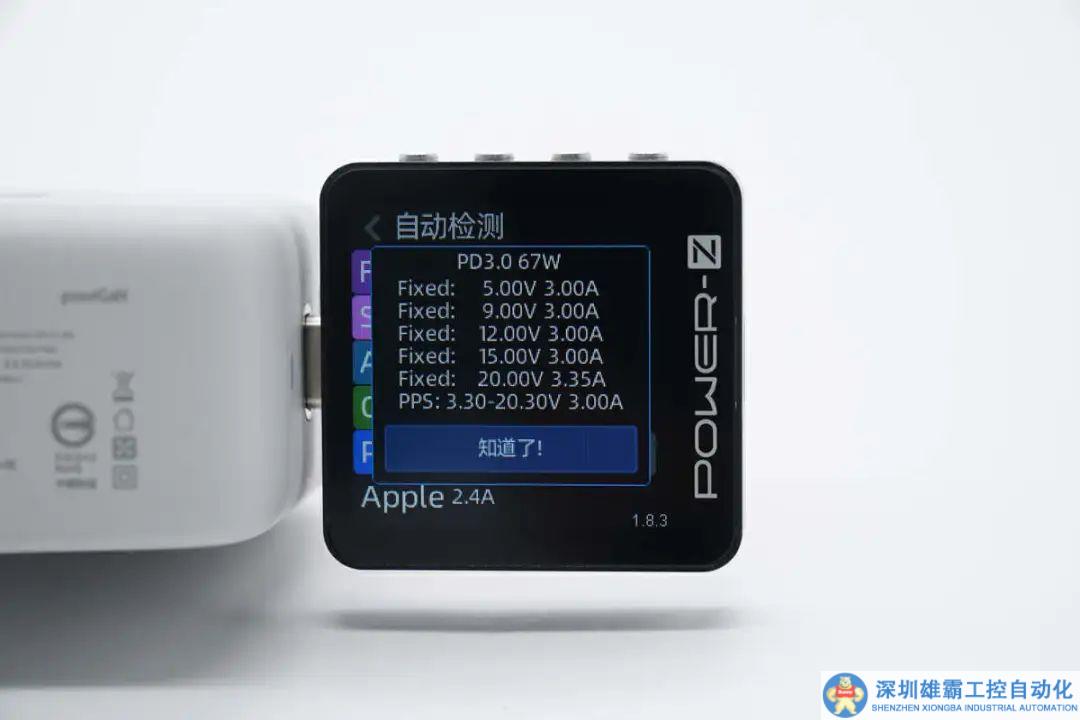

PDO報文顯示USB-C口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-20V3A一組PPS電壓檔位。

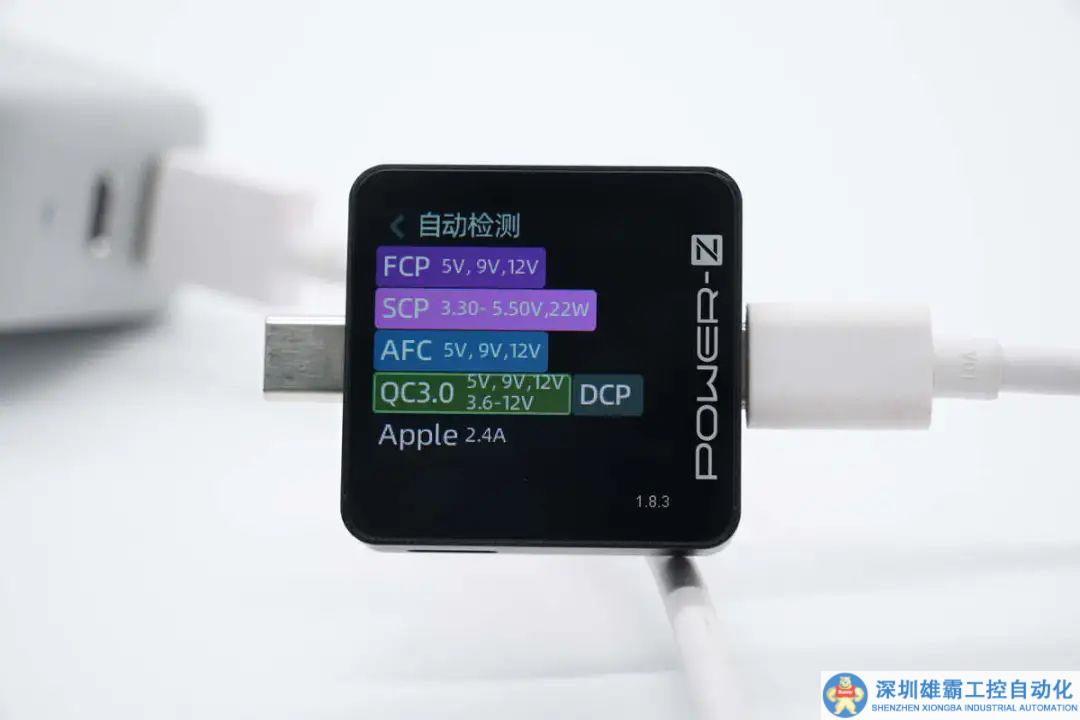

最后測得USB-A接口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充電協議。

柚比67W氮化鎵充電器拆解

在對柚比這款氮化鎵充電器有了基本了解后，下面就進行拆解，一起看看內部的設計和用料。

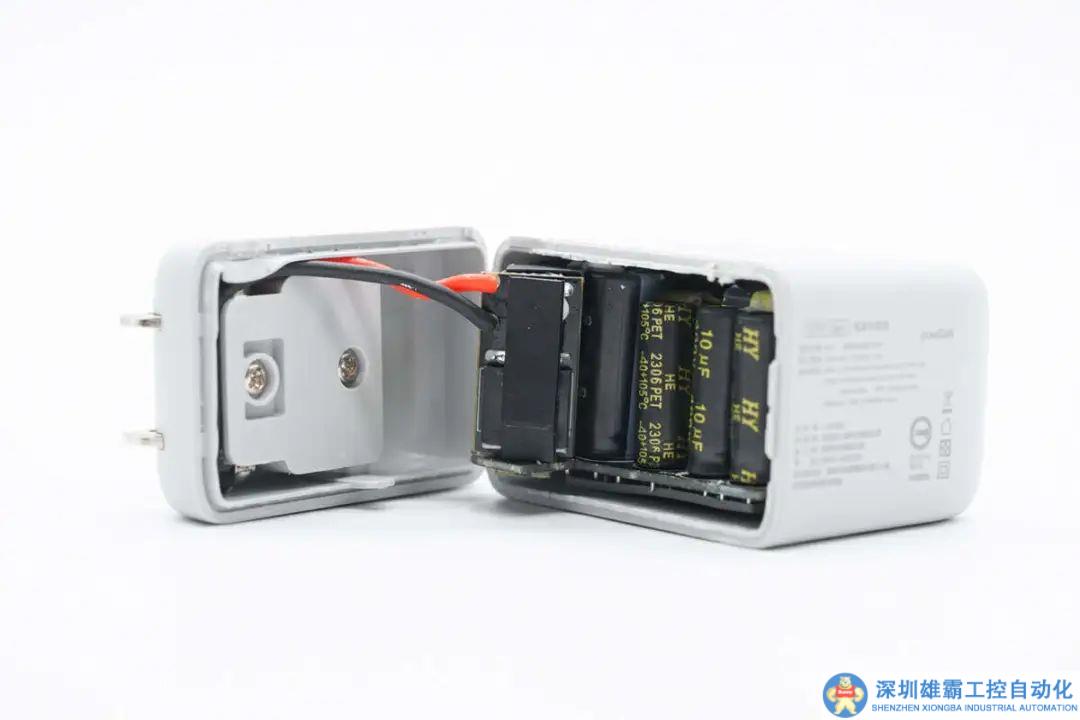

首先沿殼體接縫拆開充電器外殼，內部PCBA模塊通過導線焊接連接折疊插腳。

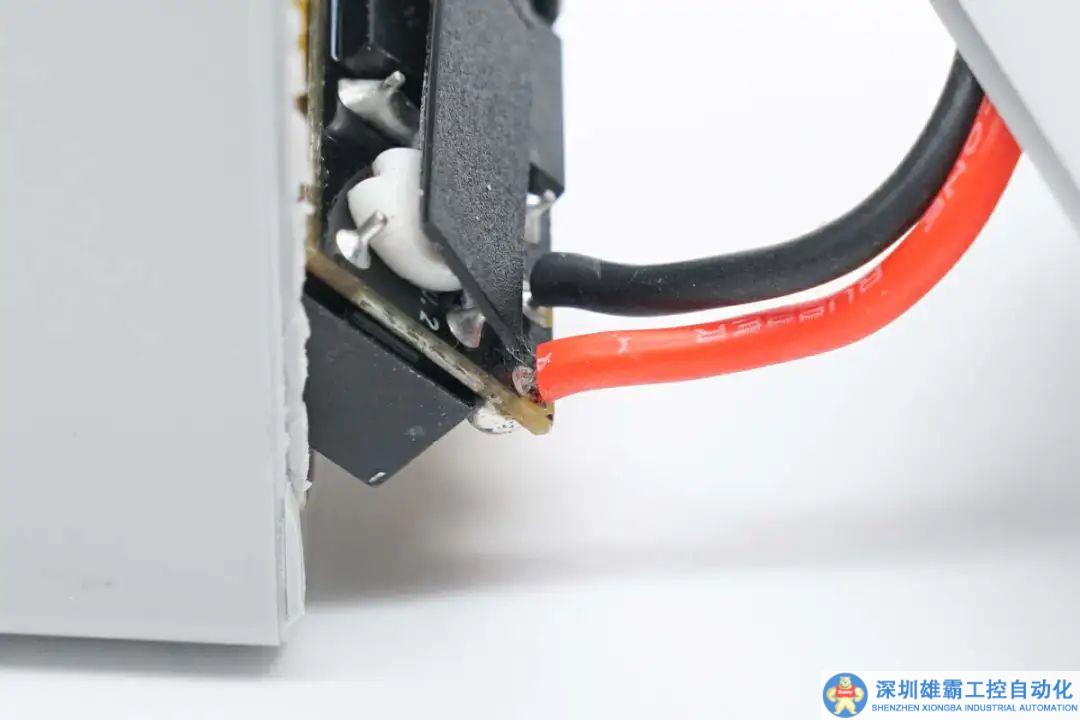

輸入導線焊接在垂直小板上。





PCBA模塊通過殼體內部開槽固定。





取出內部PCBA模塊，對應輸入端焊接小板整流。





輸出端焊接一塊小板用于協議控制。

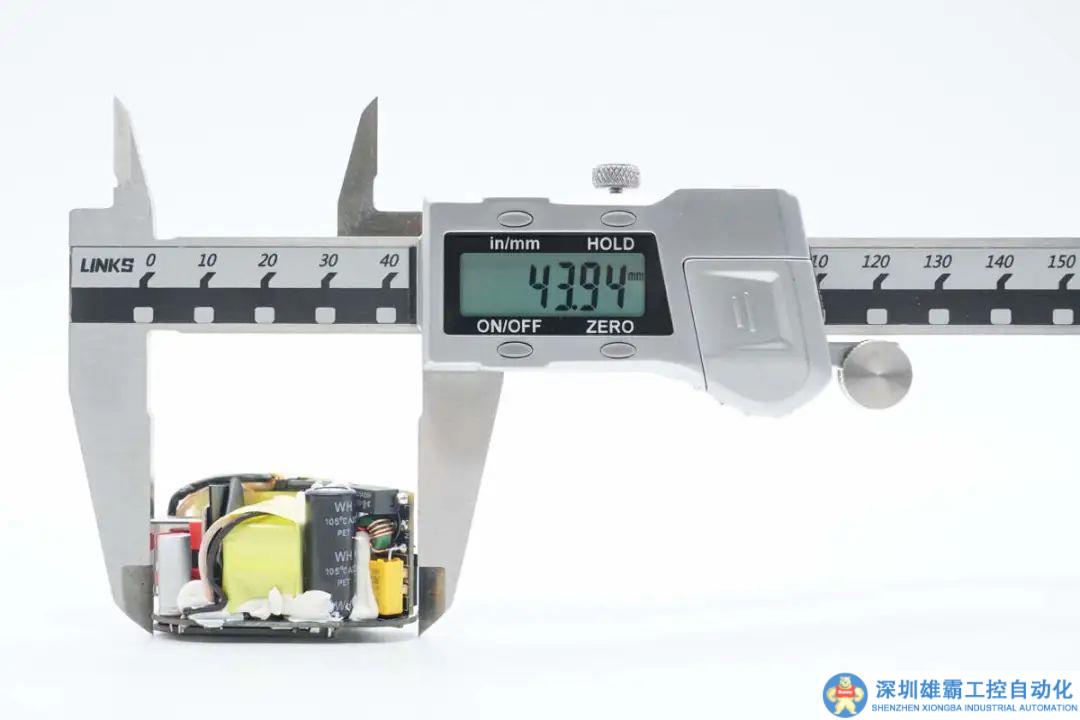

使用游標卡尺測得PCBA模塊長度約為44mm。

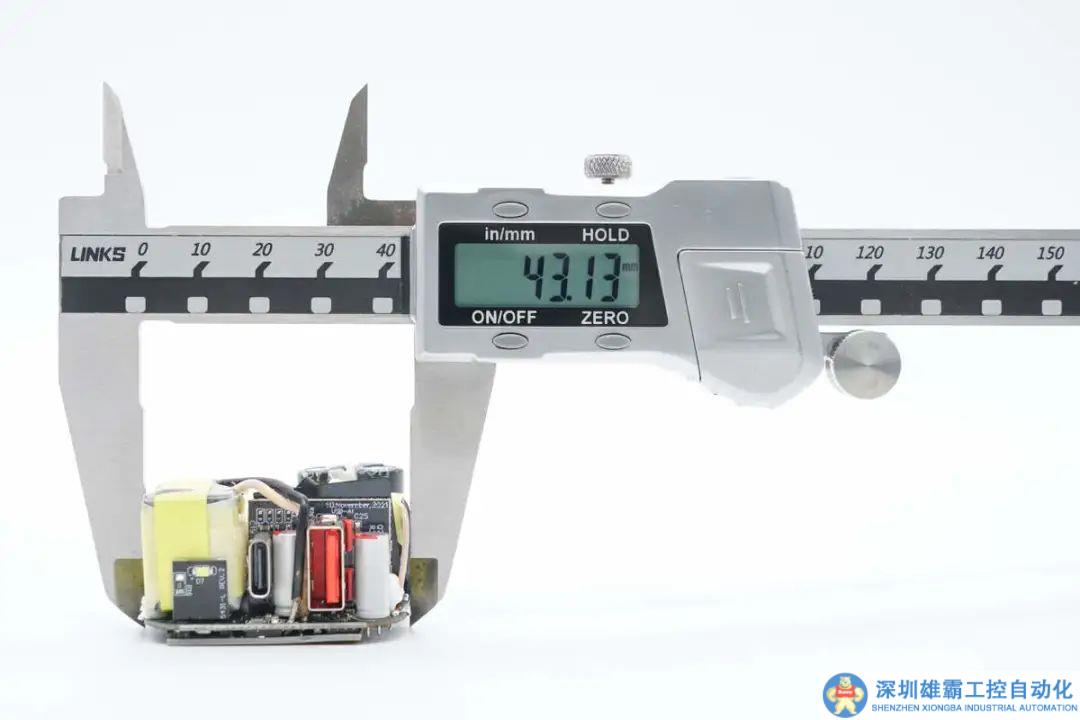

PCBA模塊寬度約為43.1mm。

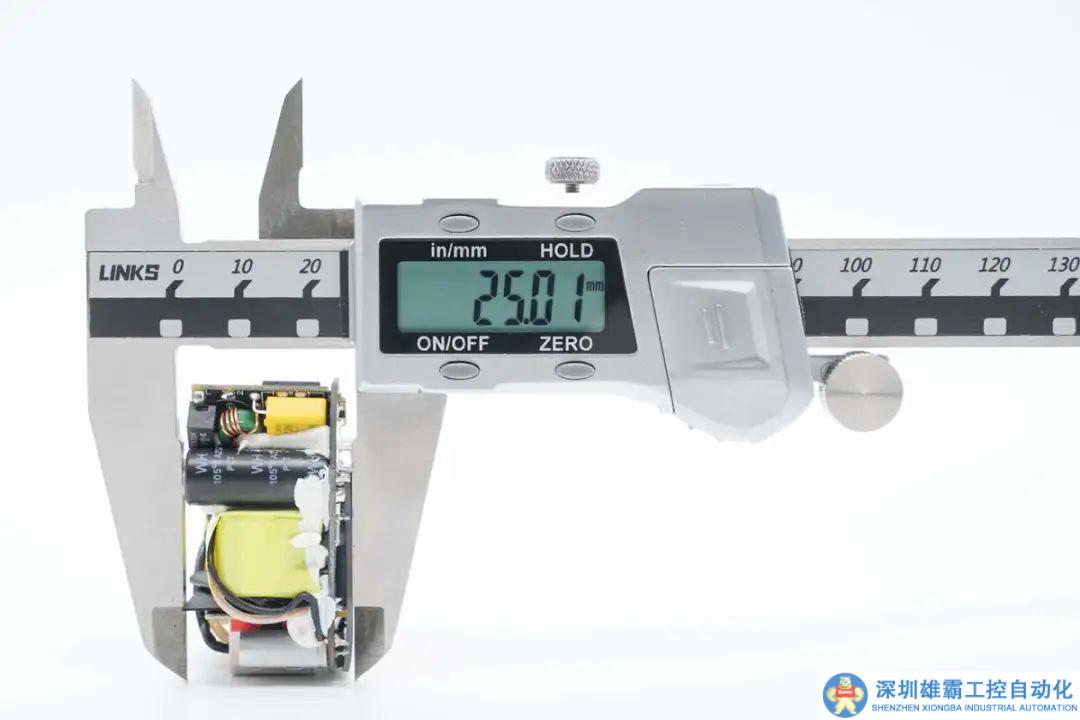

PCBA模塊厚度約為25mm。

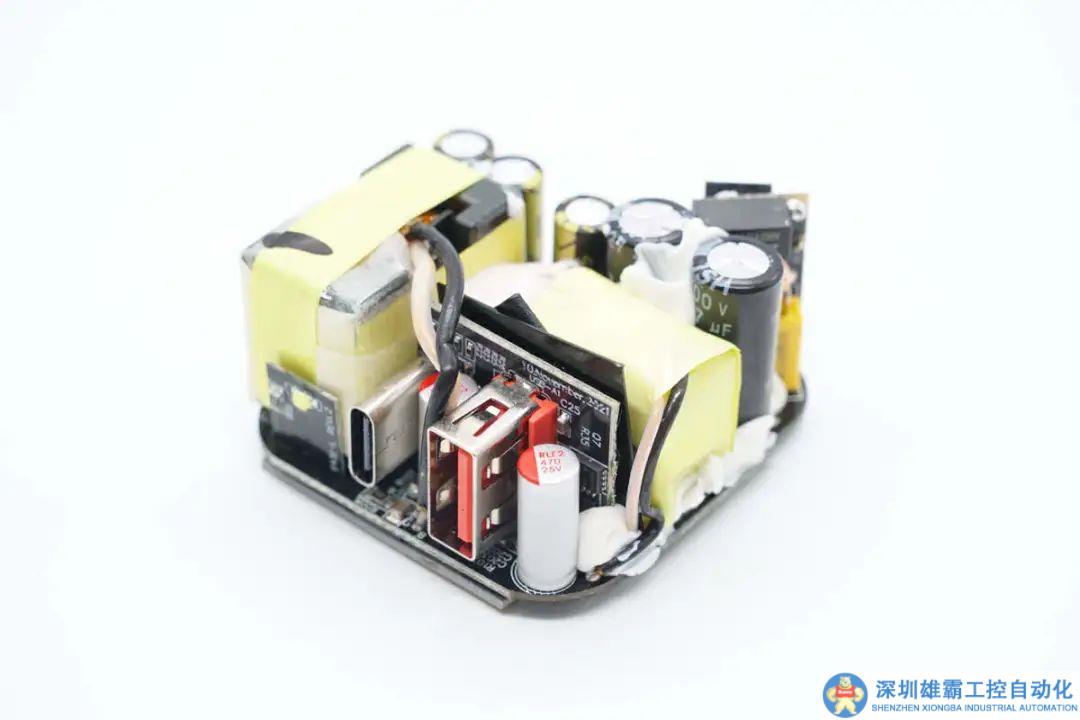

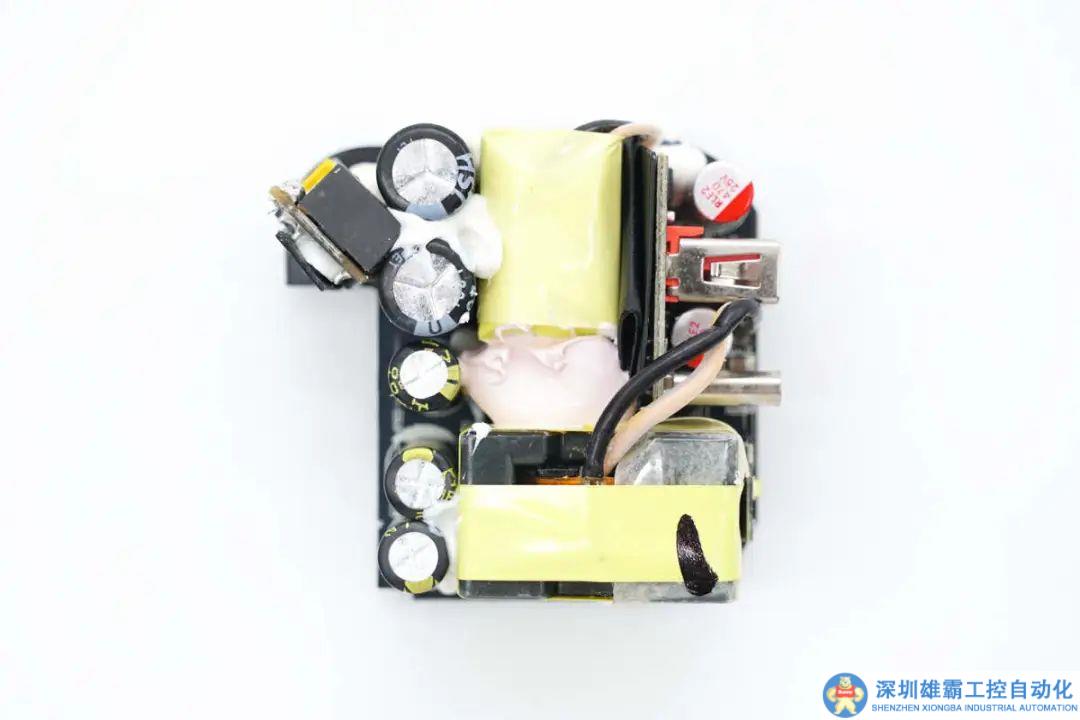

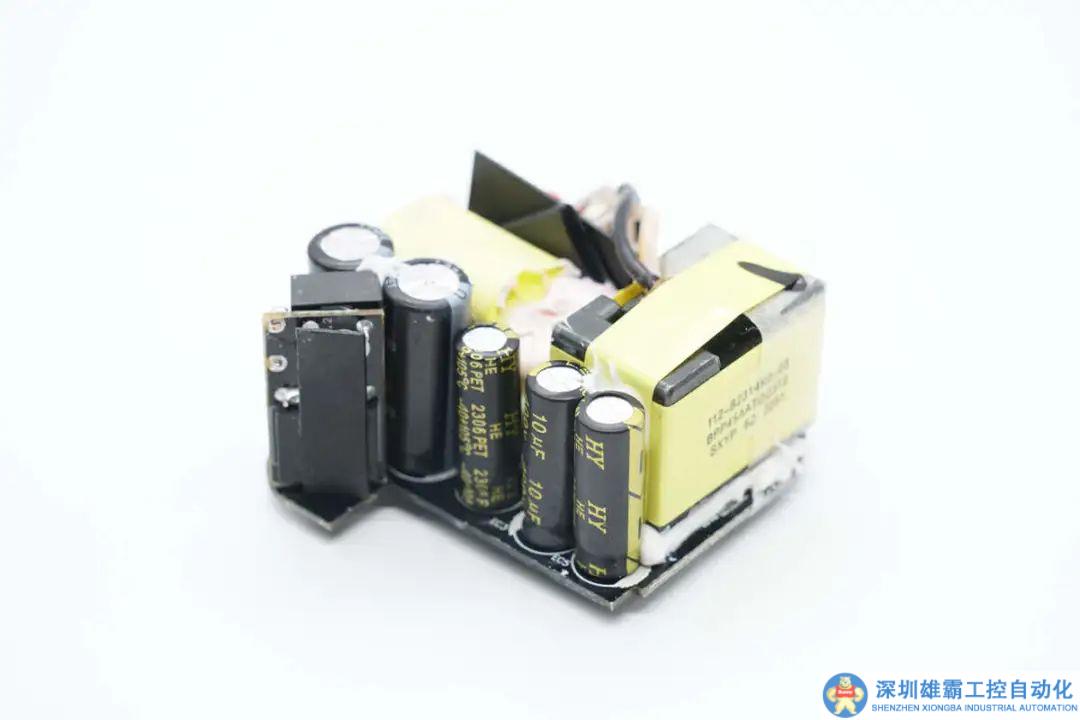

PCBA模塊正面一覽，左側焊接輸入小板，高壓濾波電容。向右焊接兩顆變壓器和協議小板，右上角焊接兩顆濾波電容。

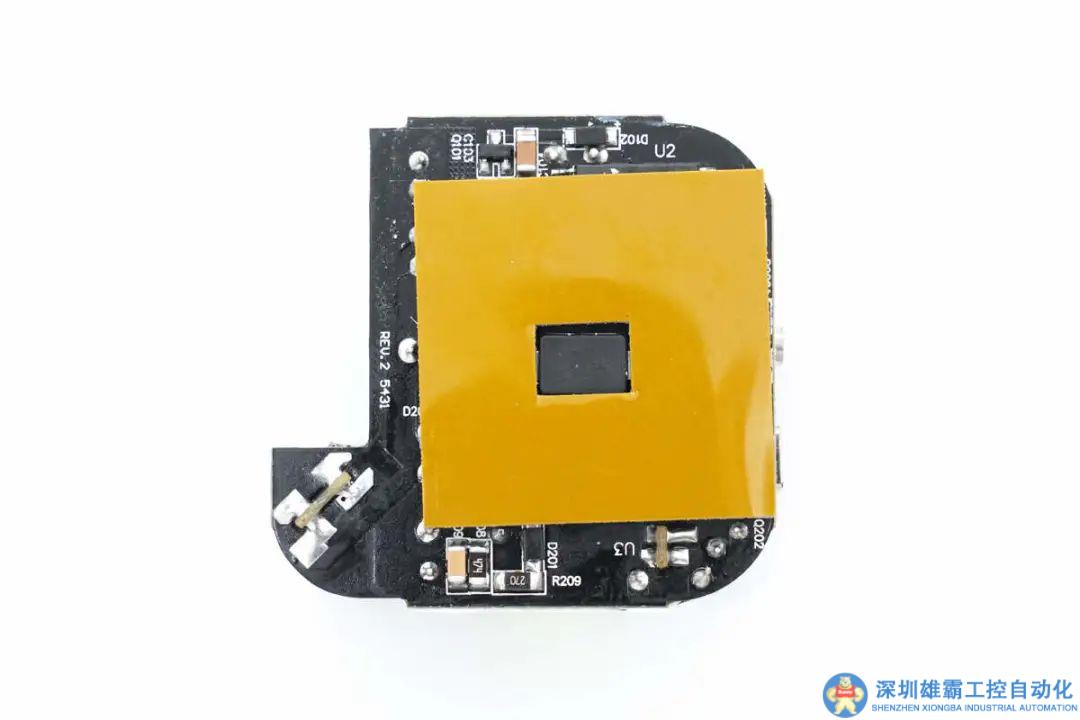

PCBA模塊背面粘貼大面積導熱墊。

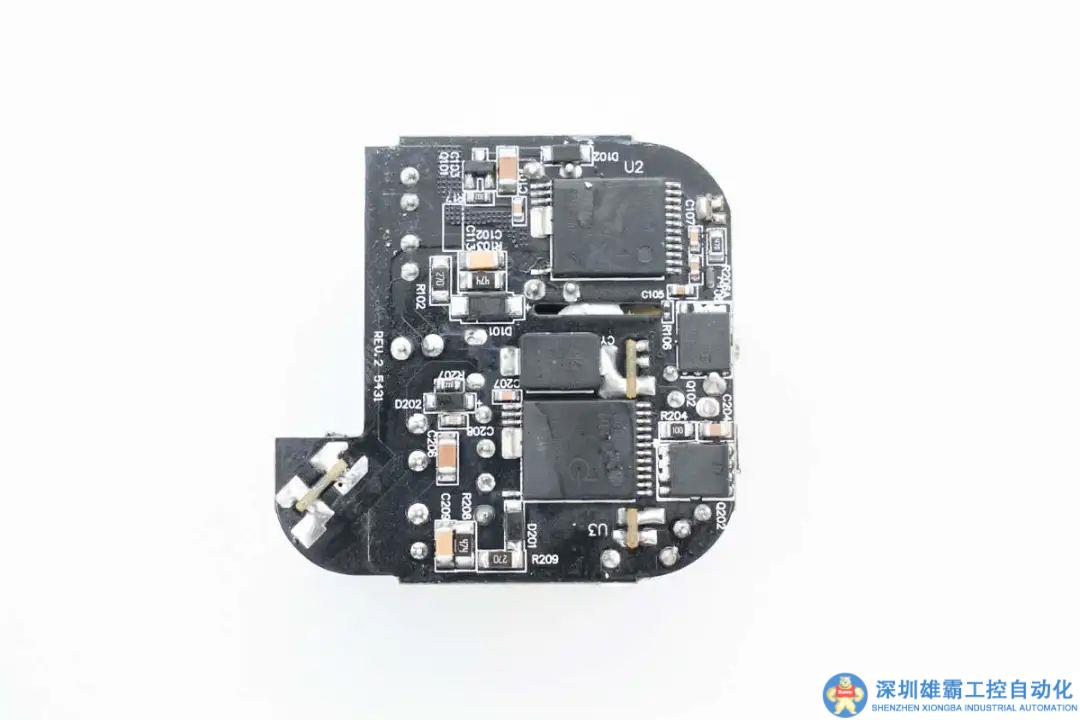

PCBA模塊背面焊接整流橋，兩顆PI的高集成電源芯片和對應的同步整流管，在兩顆電源芯片中間焊接一顆貼片Y電容。



通過對充電器PCBA模塊正反面的觀察，柚比這款67W氮化鎵充電器內置兩路反激開關電源，寬電壓范圍輸出，輸出電壓由協議芯片控制，實現雙口獨立快充輸出。當只有一個接口輸出時，自動將兩路電源輸出并聯，滿足67W全功率輸出需求。下面我們就從輸入端開始了解各個器件的信息。





輸入端小板通過麥拉片與折疊插腳絕緣。

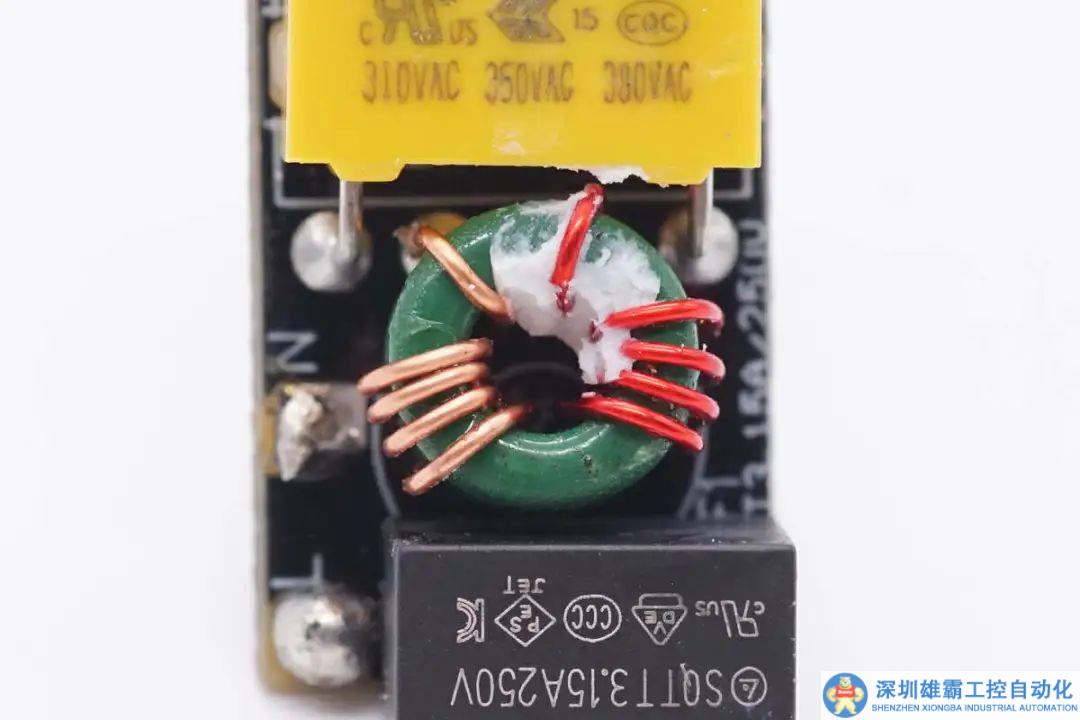

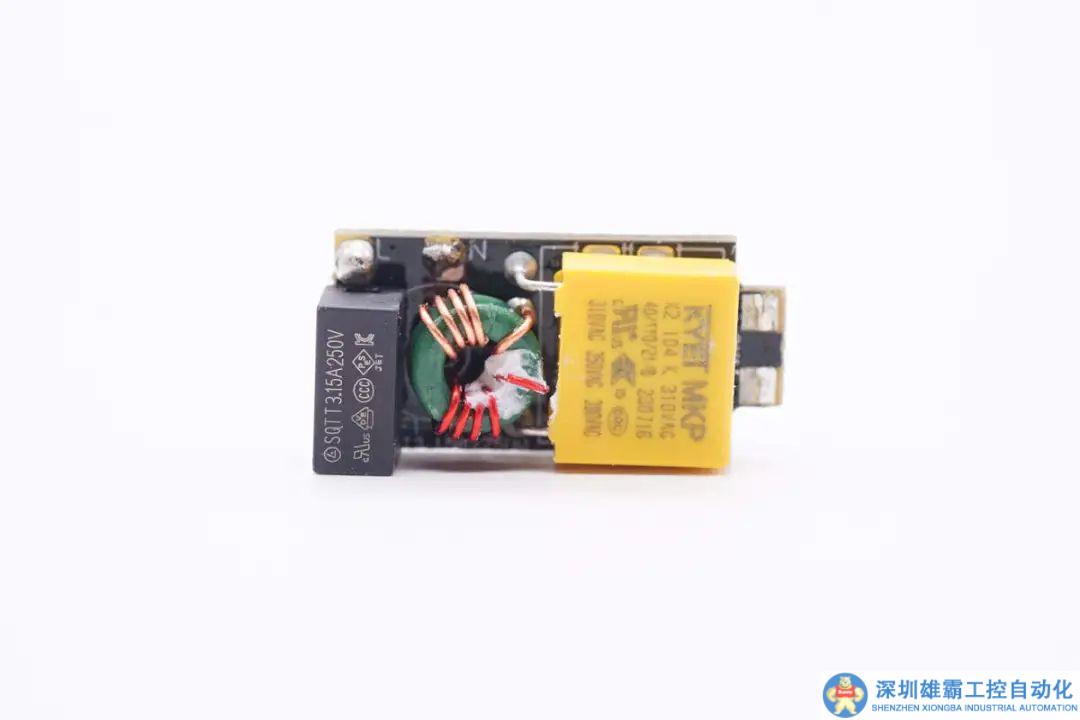

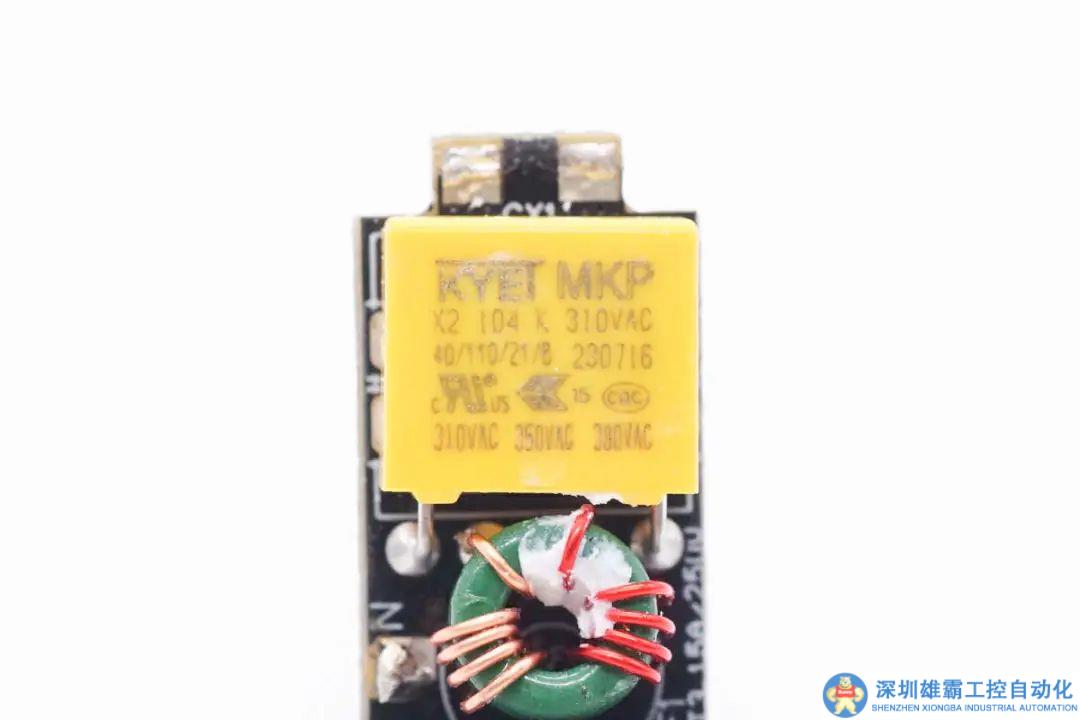

焊接取下輸入端小板，小板正面焊接保險絲，共模電感和安規X2電容。

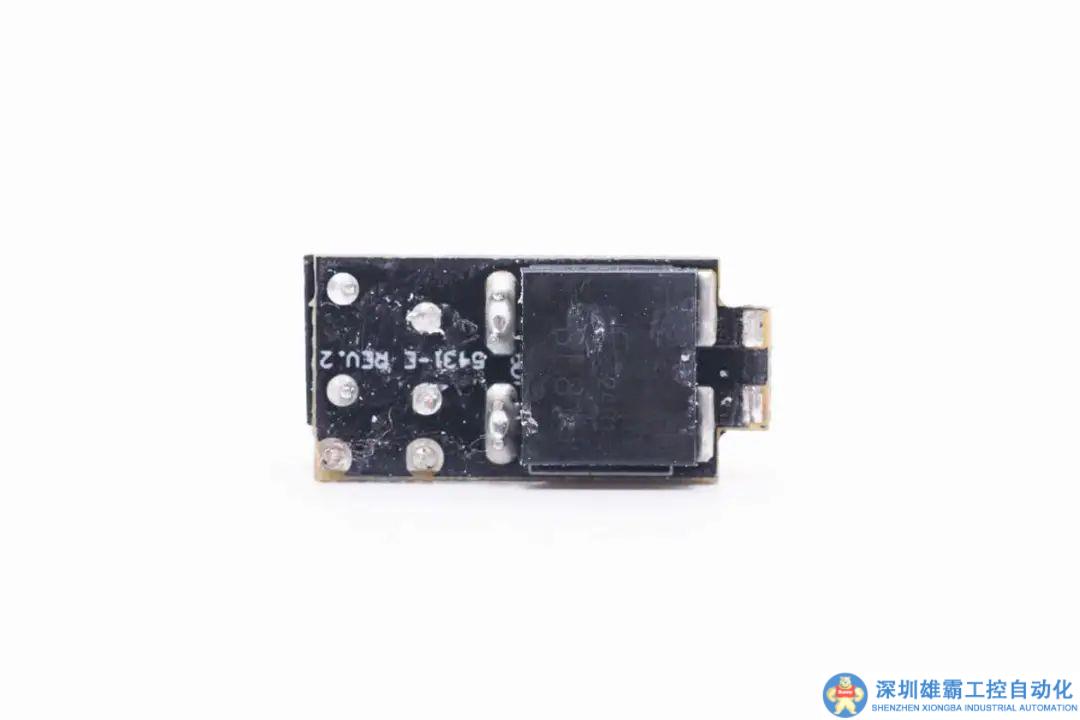

小板背面焊接一顆整流橋。

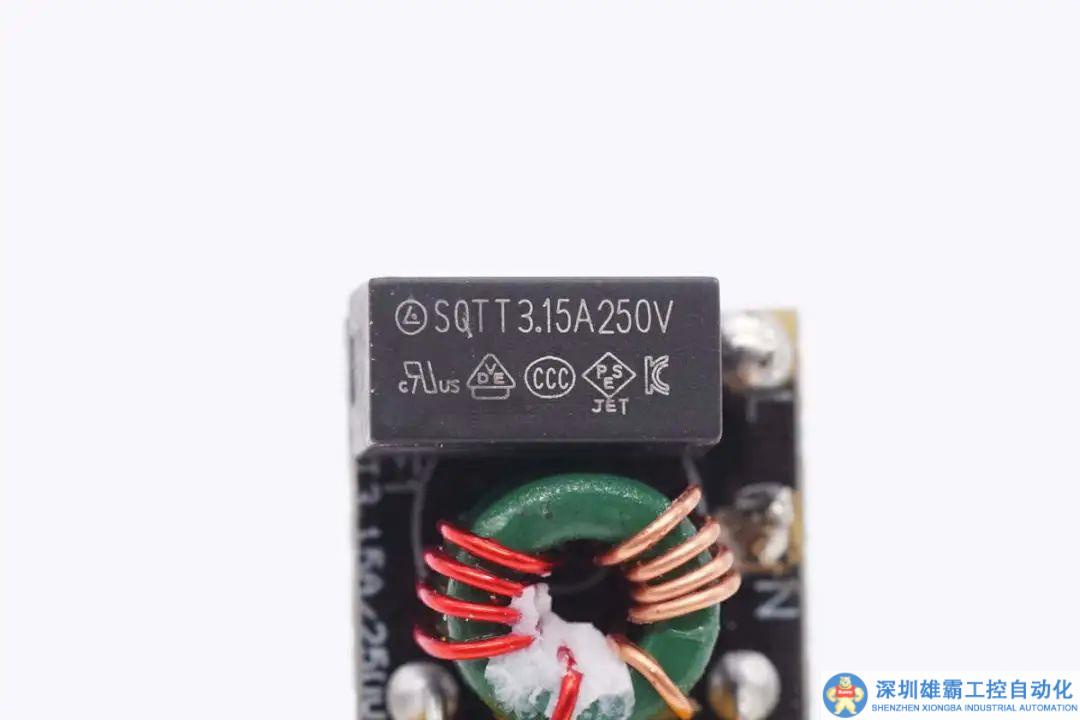

保險絲規格為3.15A 250V。





共模電感采用漆包線繞制。





安規X2電容來自科雅電子，規格為0.1μF。

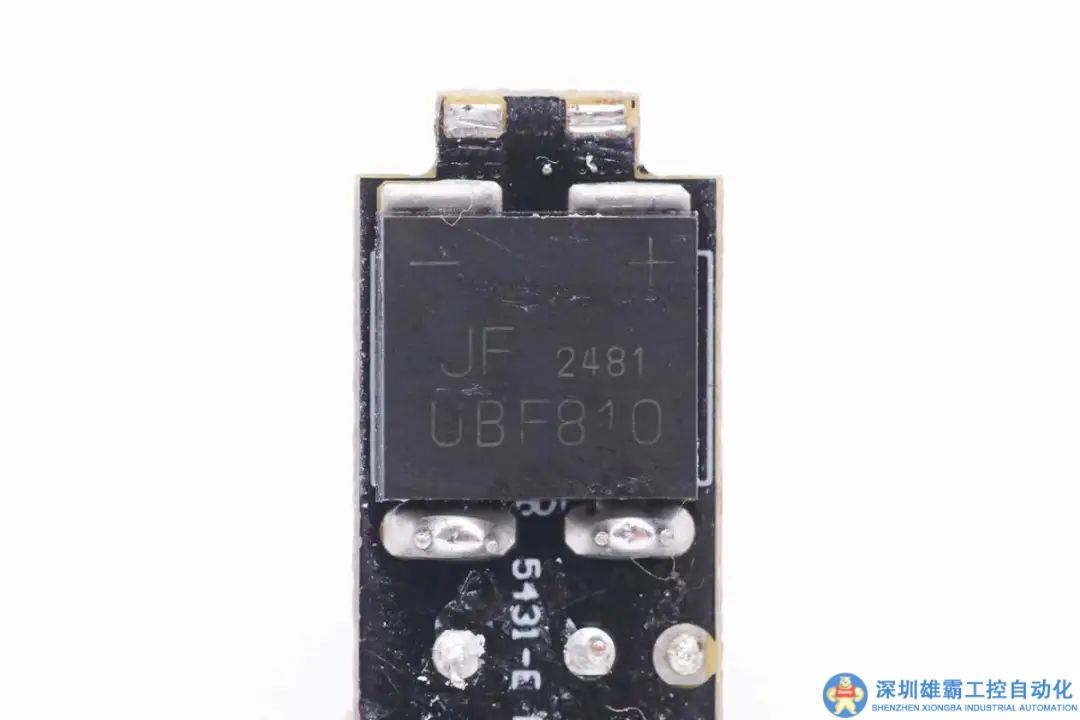

整流橋來自晶恒，型號UBF810，規格為8A 1000V。

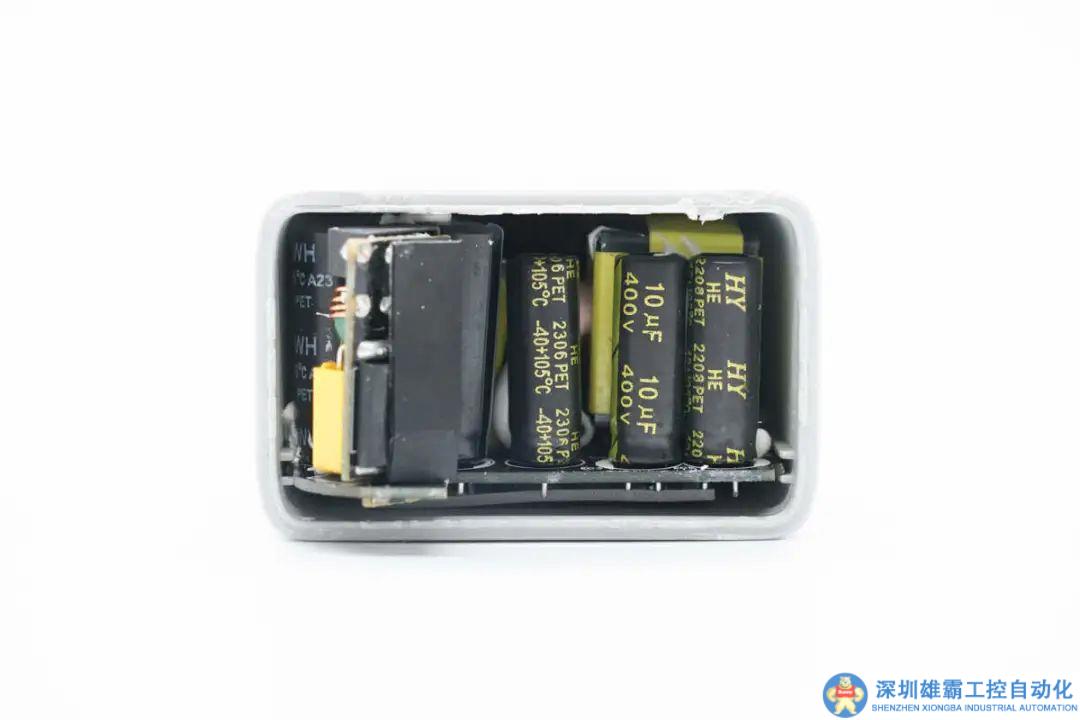

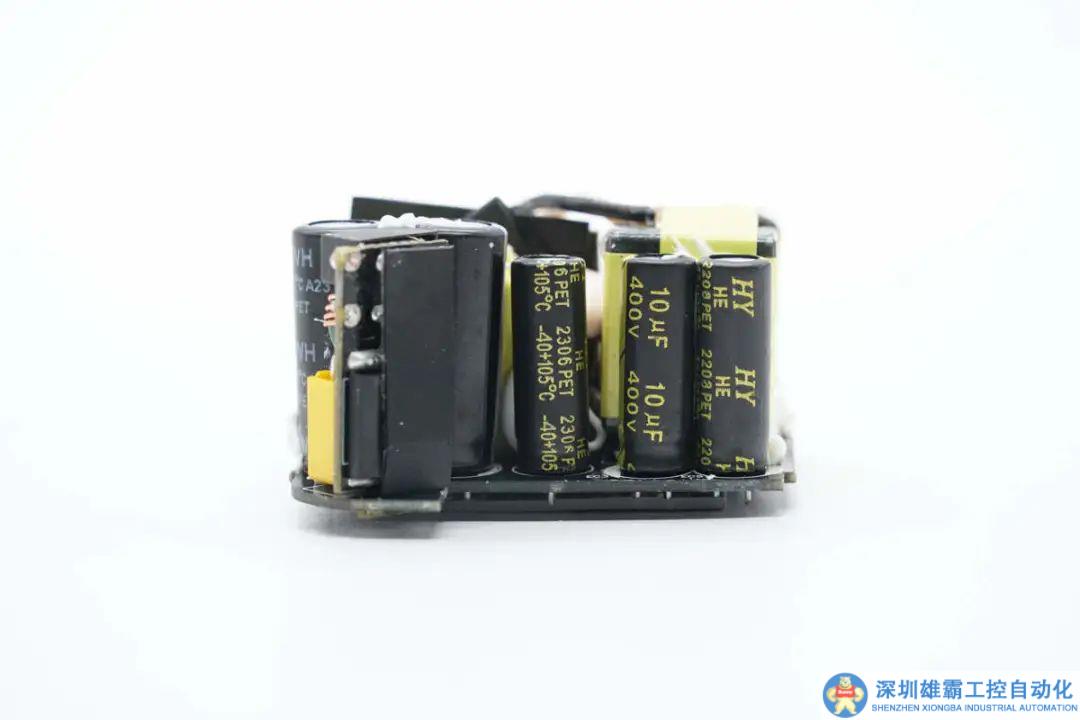

在小板左側焊接高壓濾波電容。

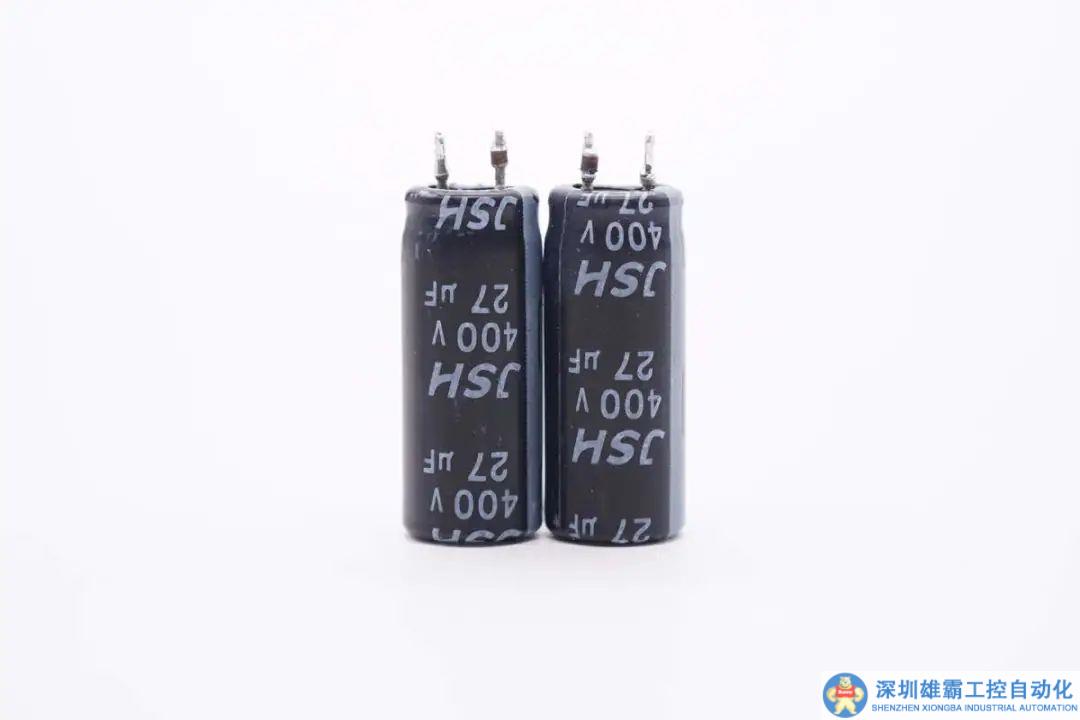

兩顆高壓濾波電容來自萬京源，規格為400V 27μF。

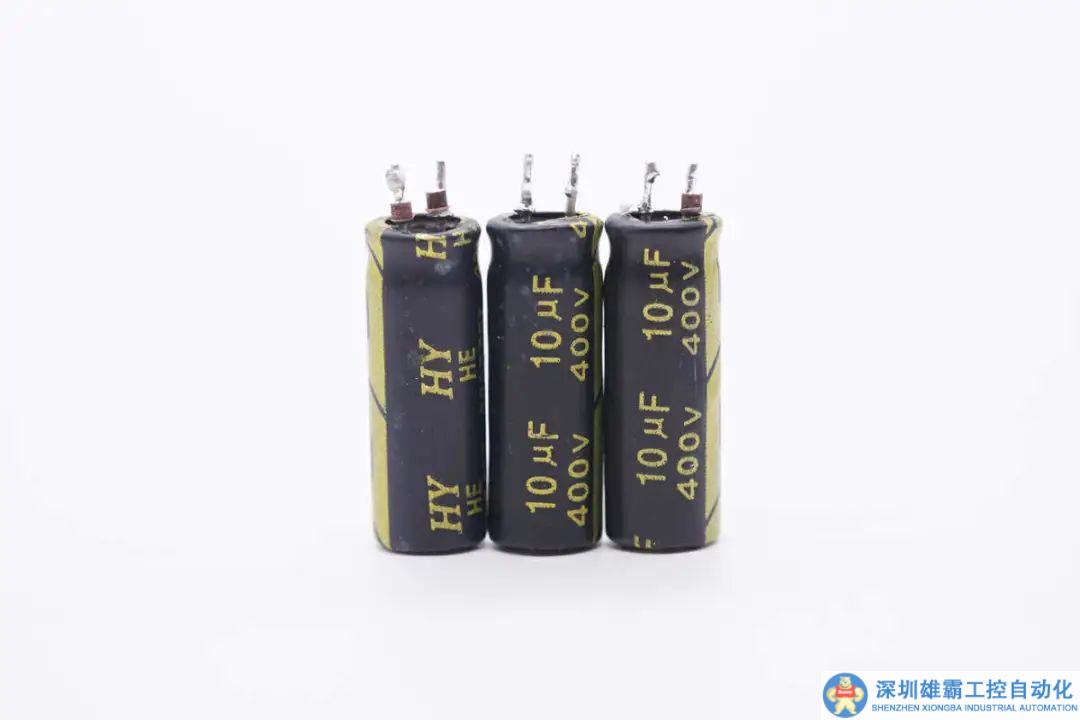

另外三顆濾波電容規格為10μF 400V，濾波電容總?cè)萘繛?4μF。





差模電感采用磁環繞制。

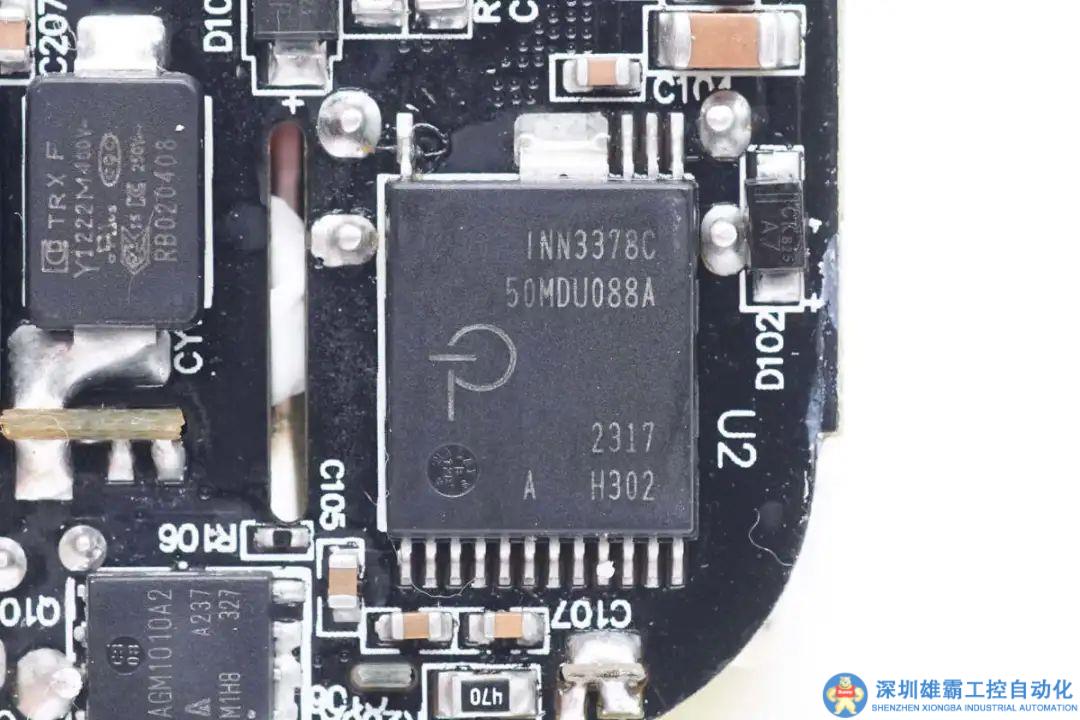

氮化鎵充電器主控芯片采用PI INN3378C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出55W功率，降額使用。



PI官方的資料顯示，INN3378C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

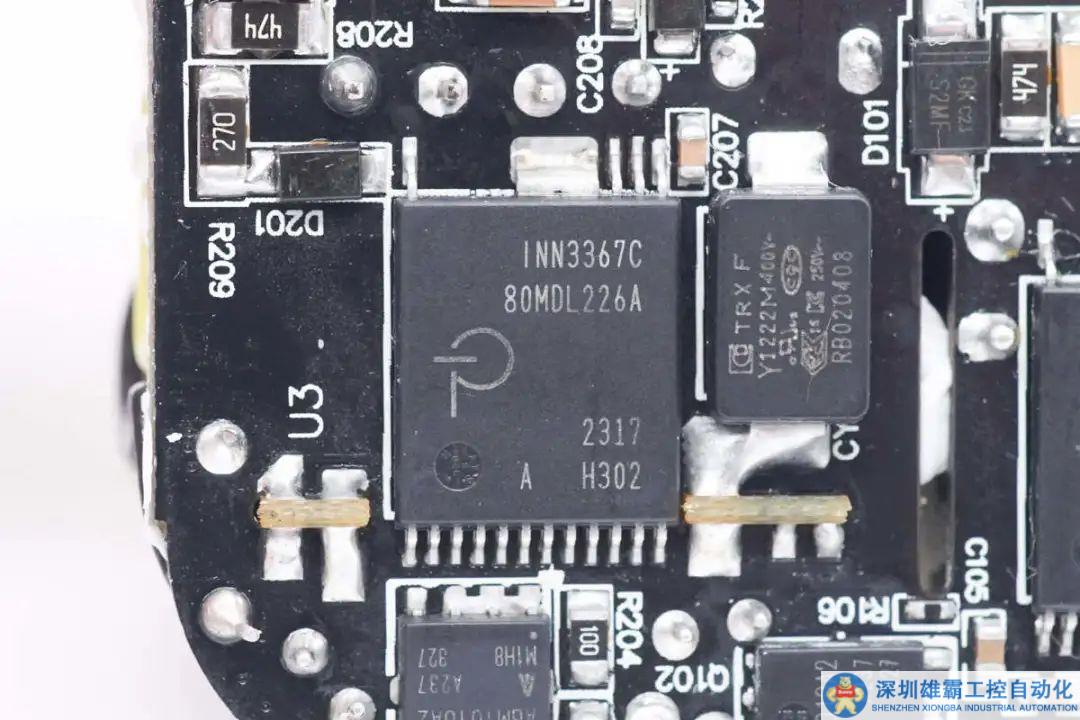

開關電源主控芯片采用PI INN3367C，為InnoSwitch3-Pro系列，是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，適合應用于高效率USB PD 3.0 + PPS/QC適配器，支持寬電壓40W適配器應用。

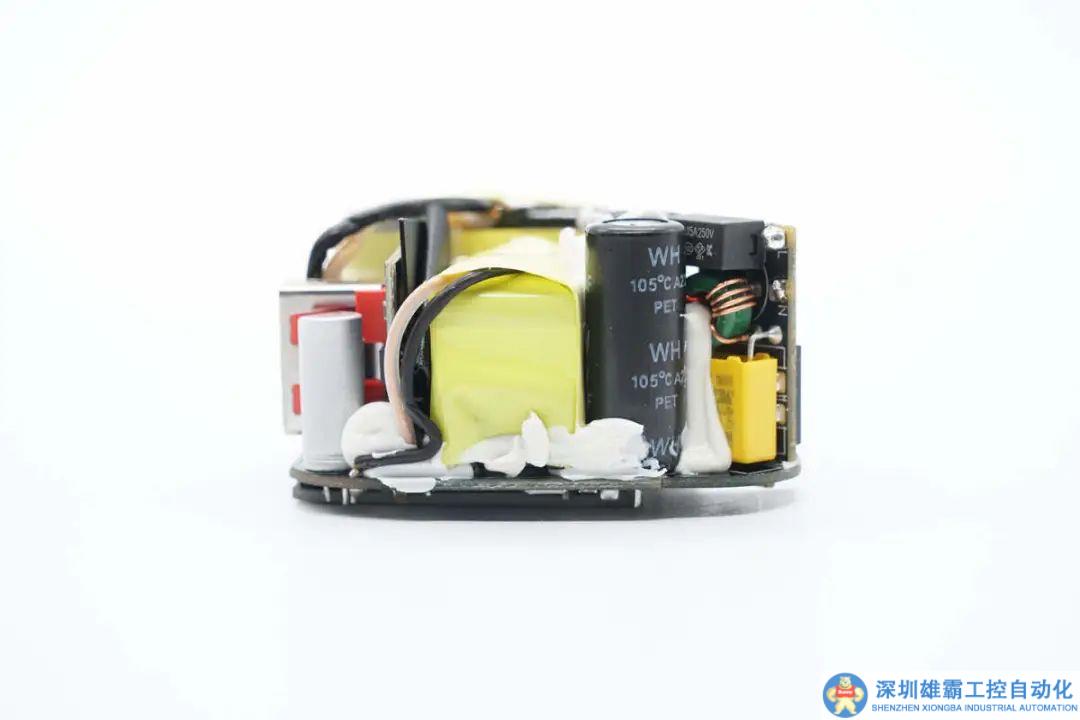

在PCBA模塊側面焊接開關變壓器。

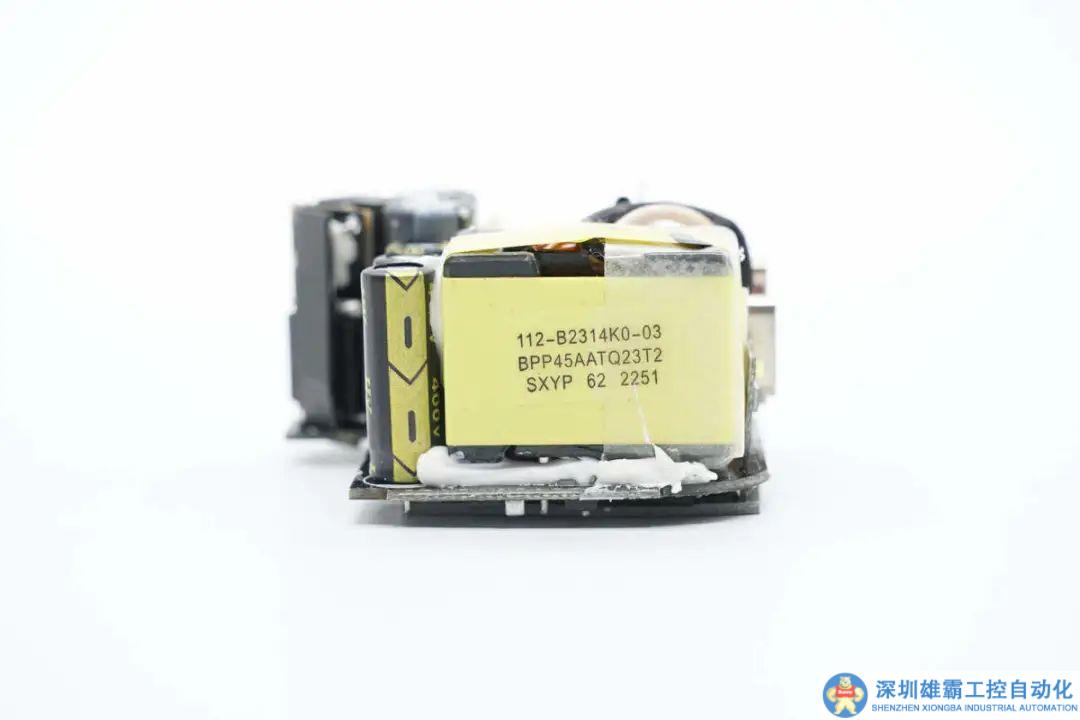

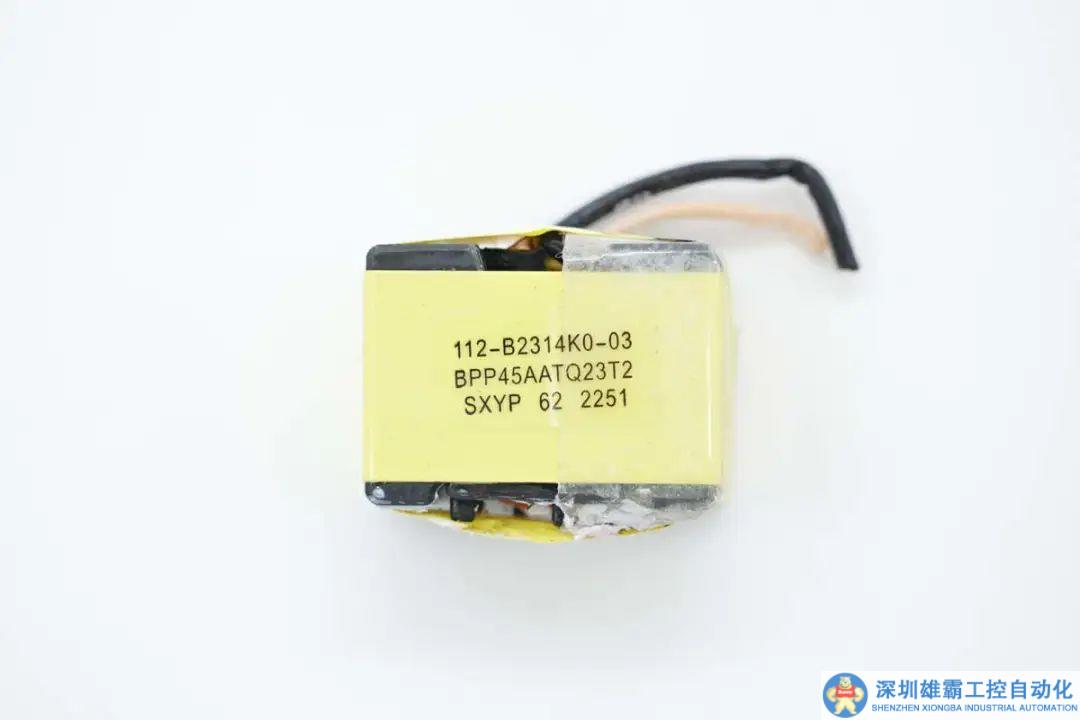

一顆體積較大的變壓器搭配INN3378C使用。

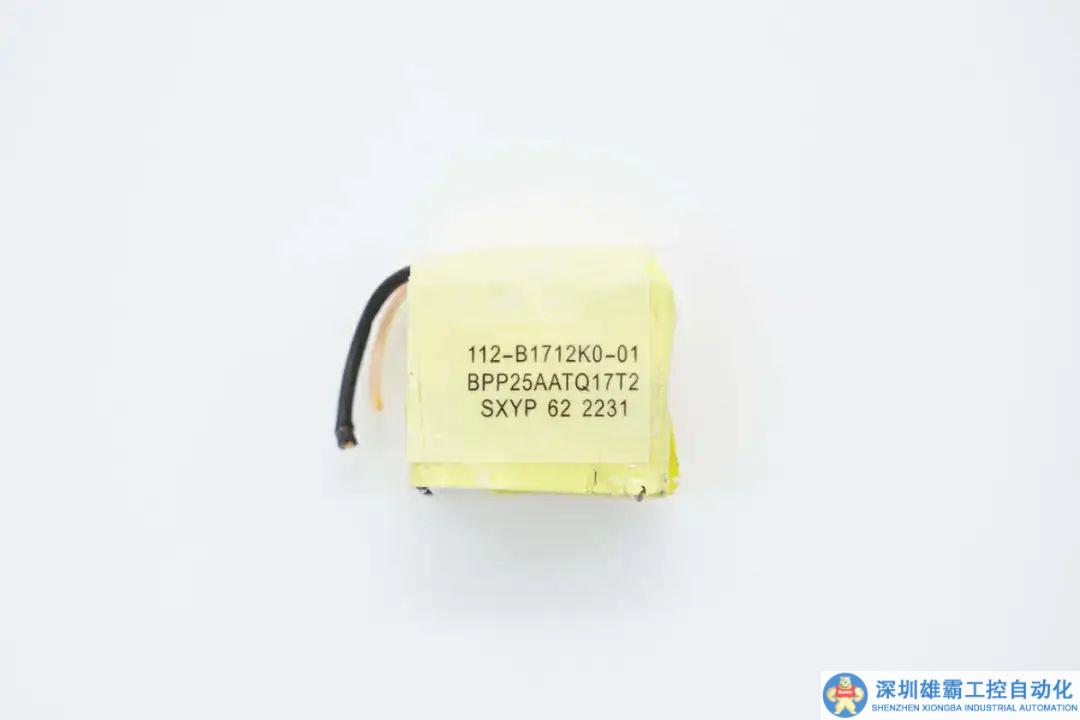

另一顆體積較小的變壓器搭配INN3367C使用。

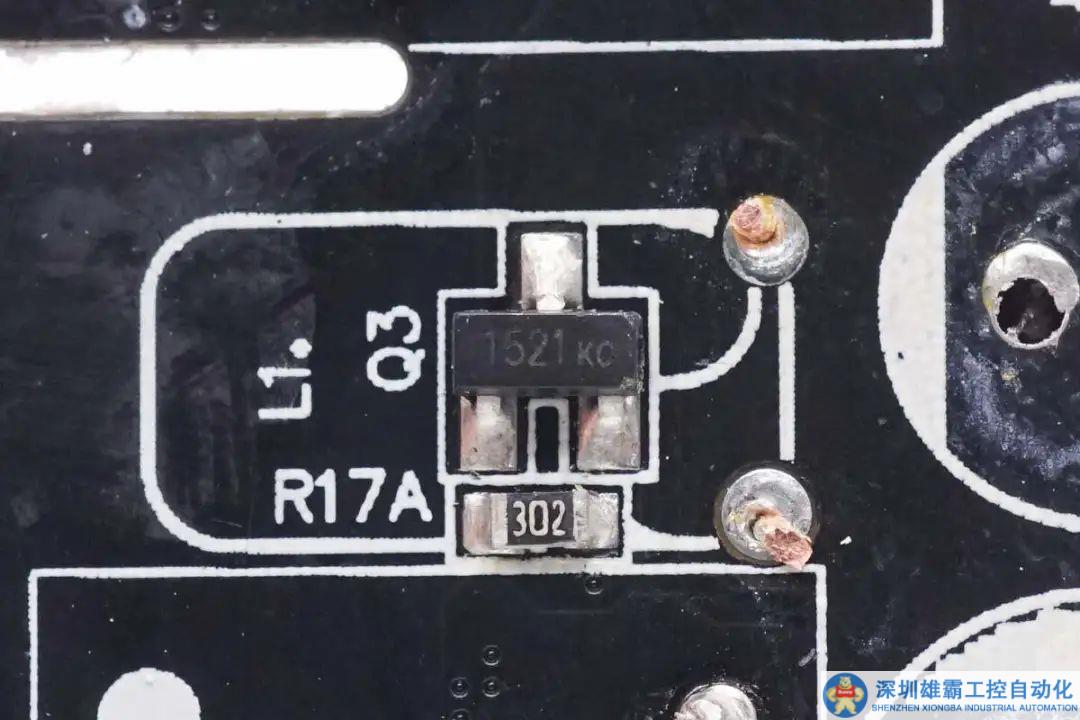

為PI電源芯片供電的穩壓管來自方舟微，型號DMZ1521E，利用亞閾值特性，為氮化鎵合封芯片提供穩定的供電。

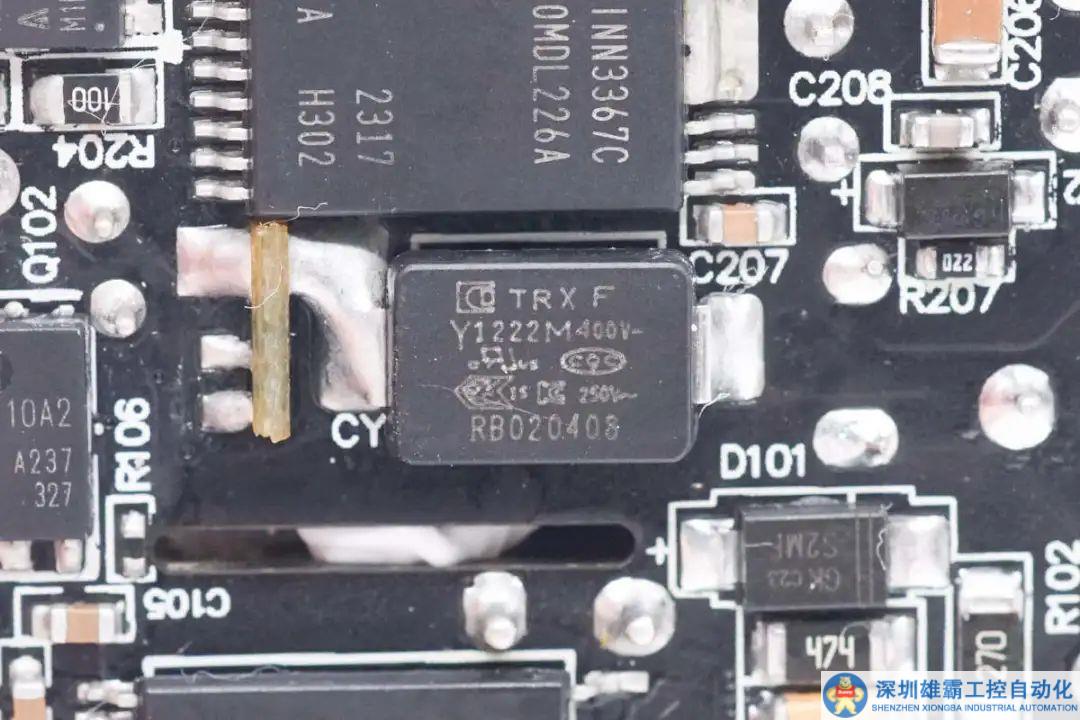

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。



特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。





充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

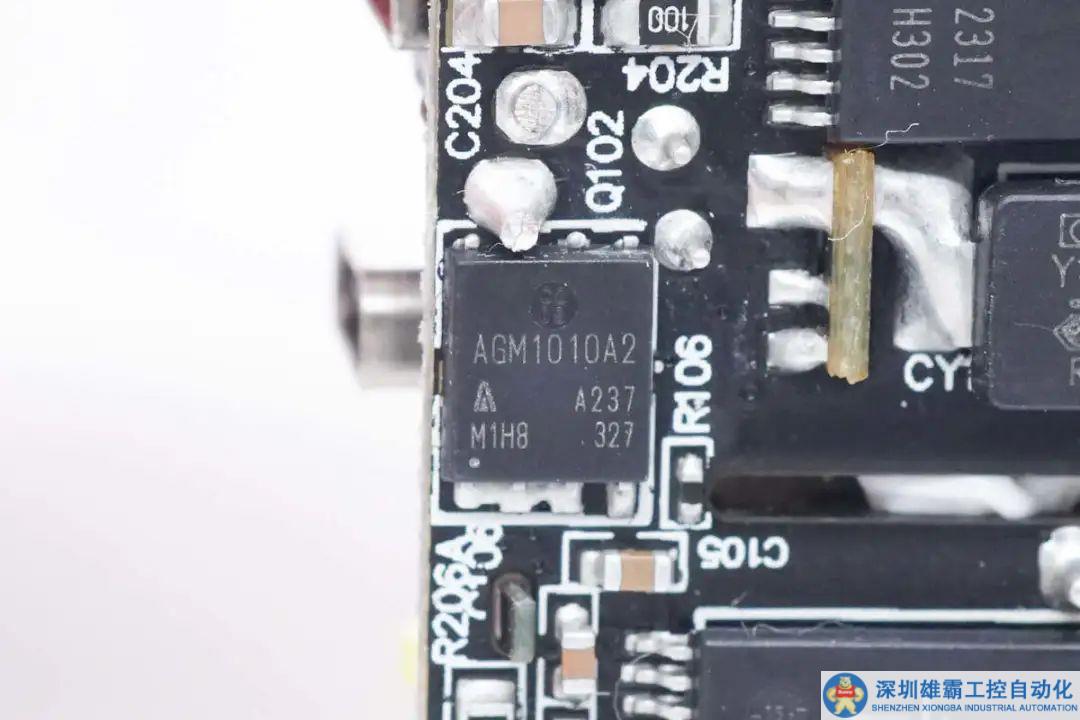

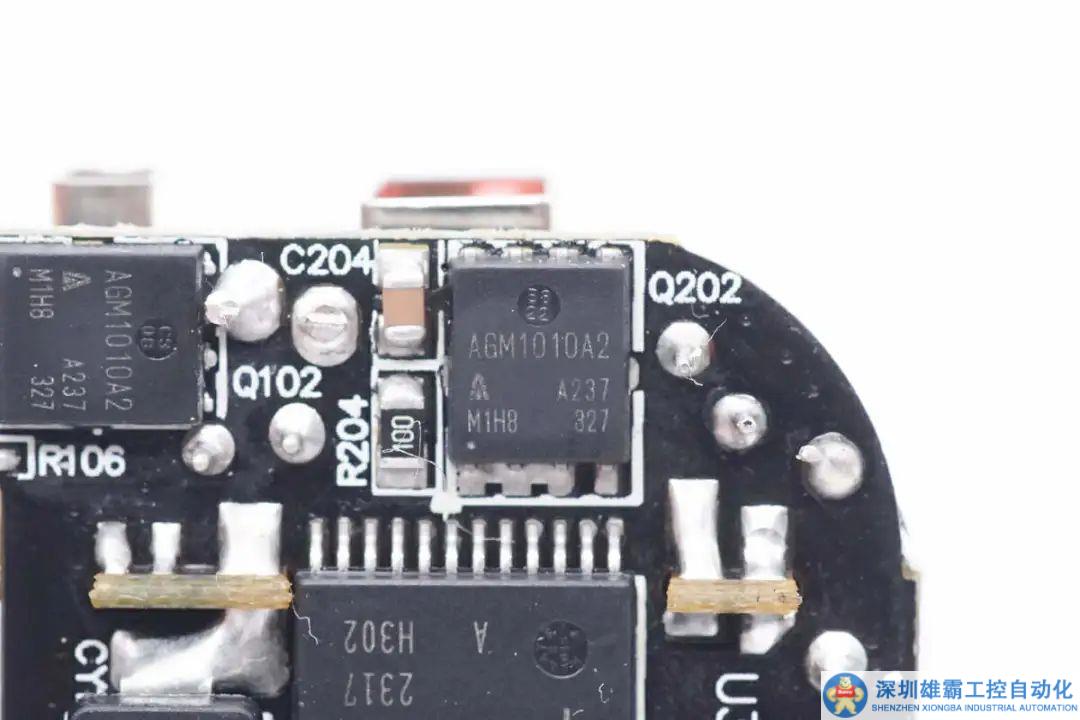

同步整流管來自芯控源，型號AGM1010A2，采用DFN5*6封裝。





另一路同步整流管型號相同。

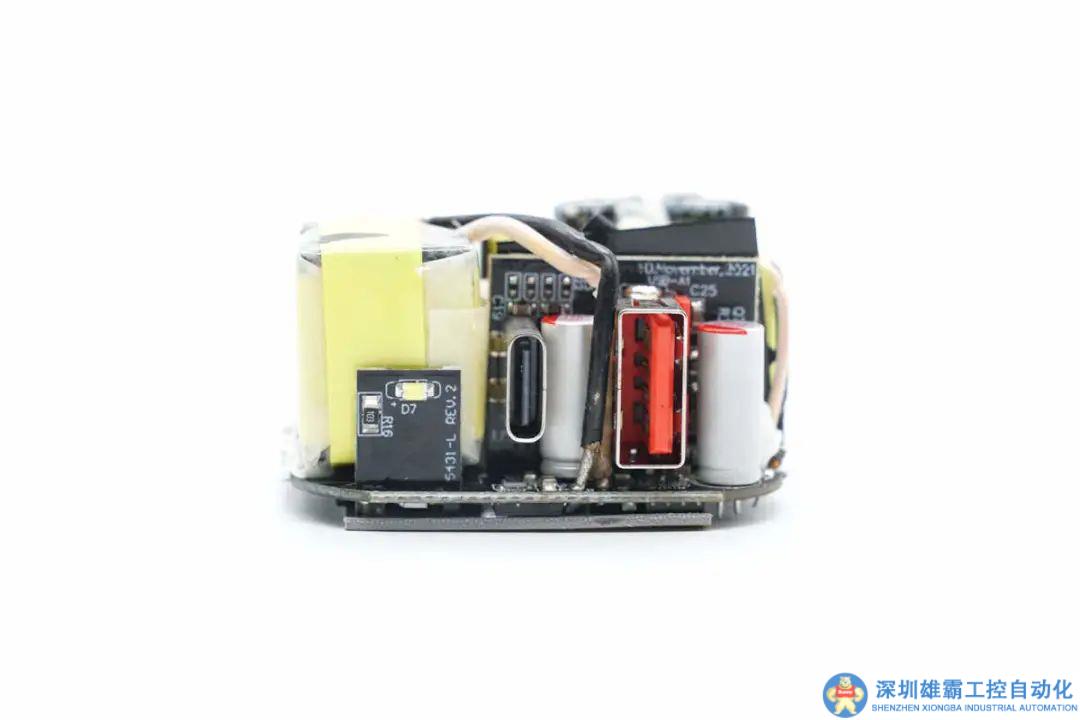

在輸出側焊接協議小板，濾波固態電容和指示燈小板。

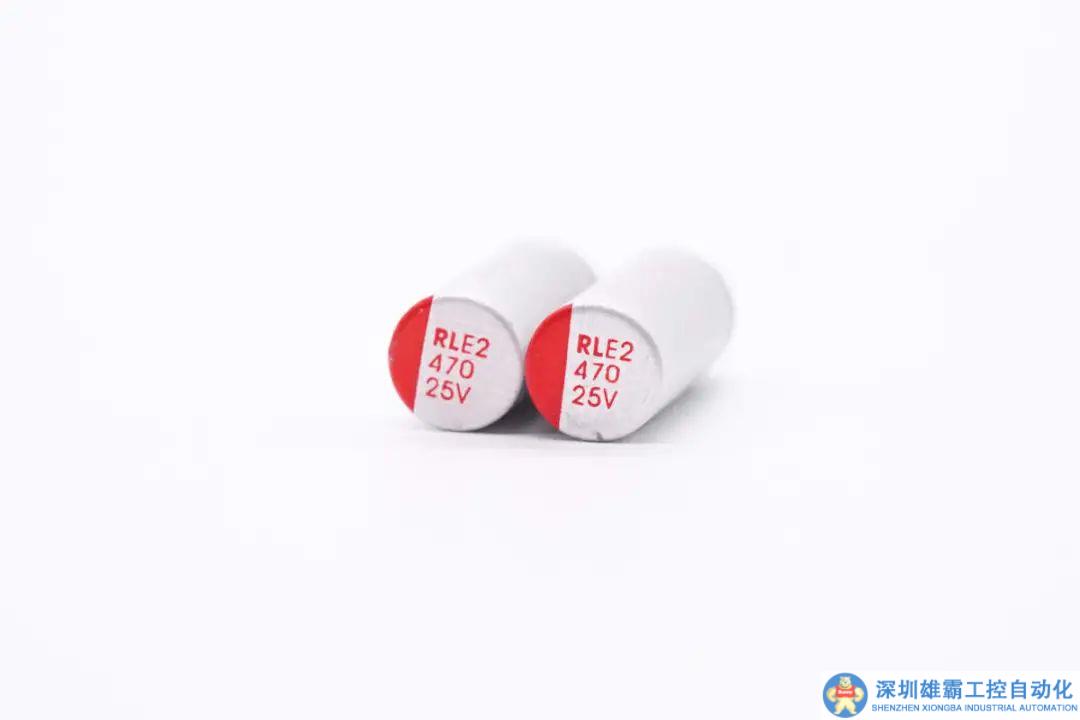

兩顆濾波固態電容來自新瑞隆，為E2系列固態電容，規格為470μF 25V。

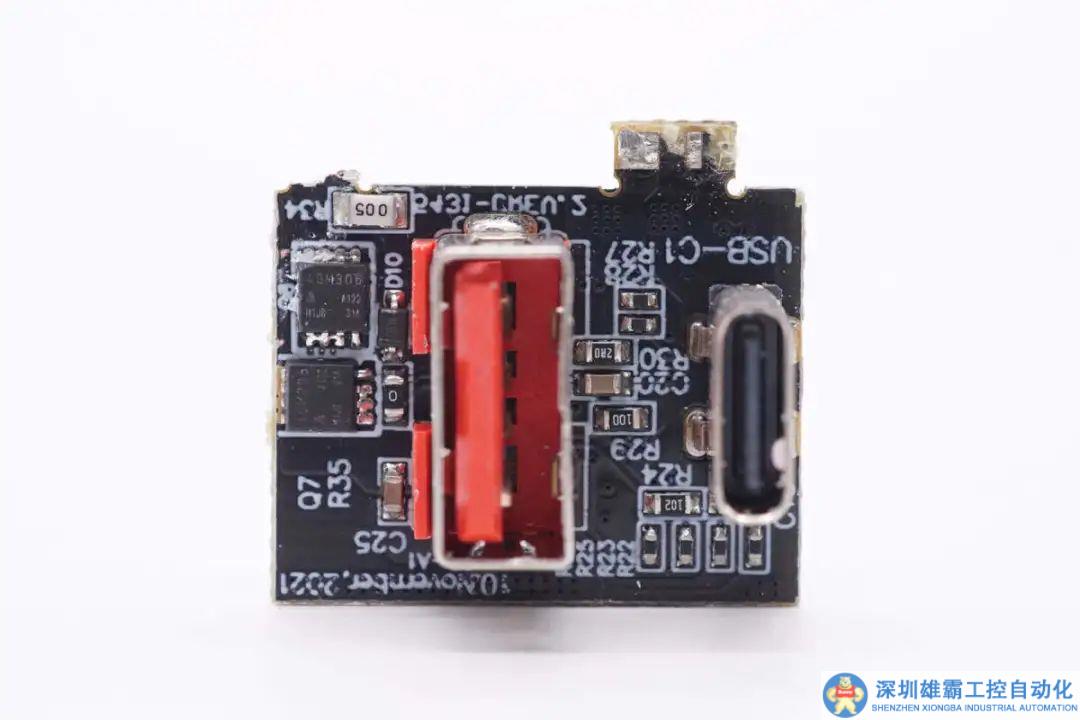

輸出協議小板正面焊接USB-C母座，USB-A母座和兩顆VBUS開關管。

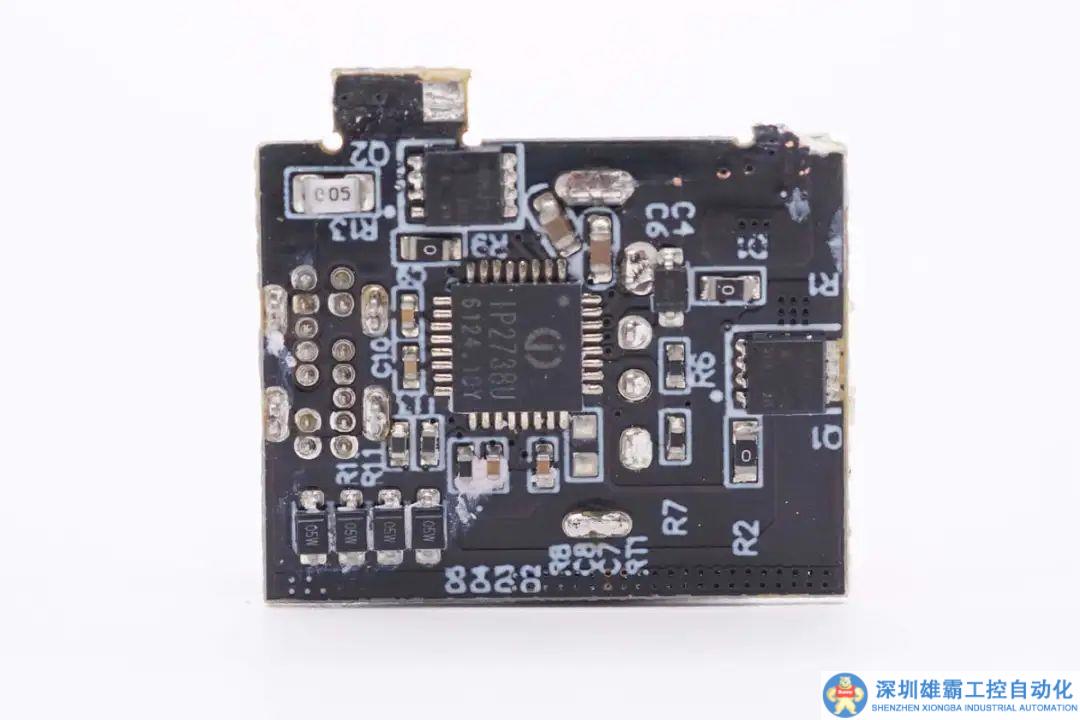

背面焊接協議芯片，兩顆VBUS開關管，USB-C母座和USB-A母座為過孔焊接固定，牢固耐用。

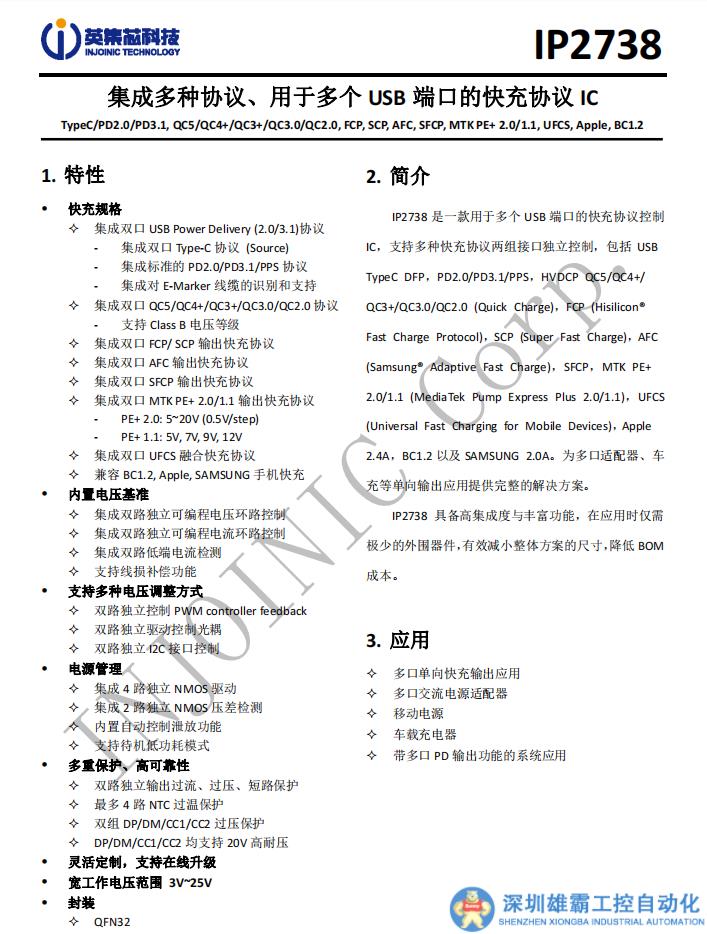

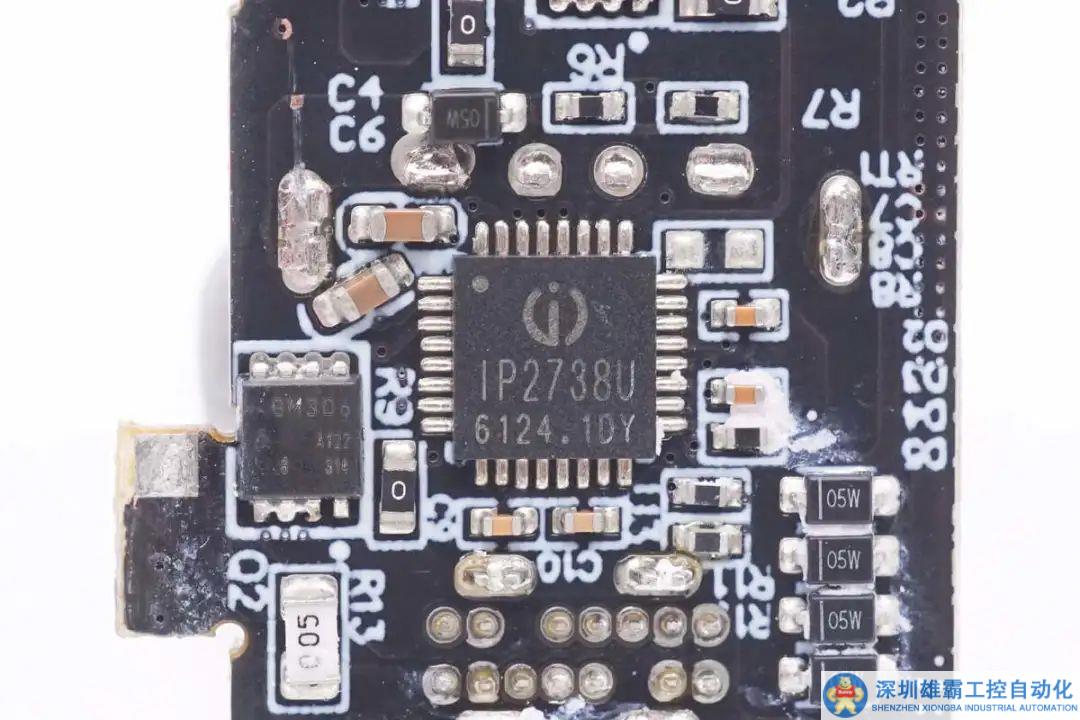

協議芯片來自英集芯，型號IP2738，是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。





英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。



充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。

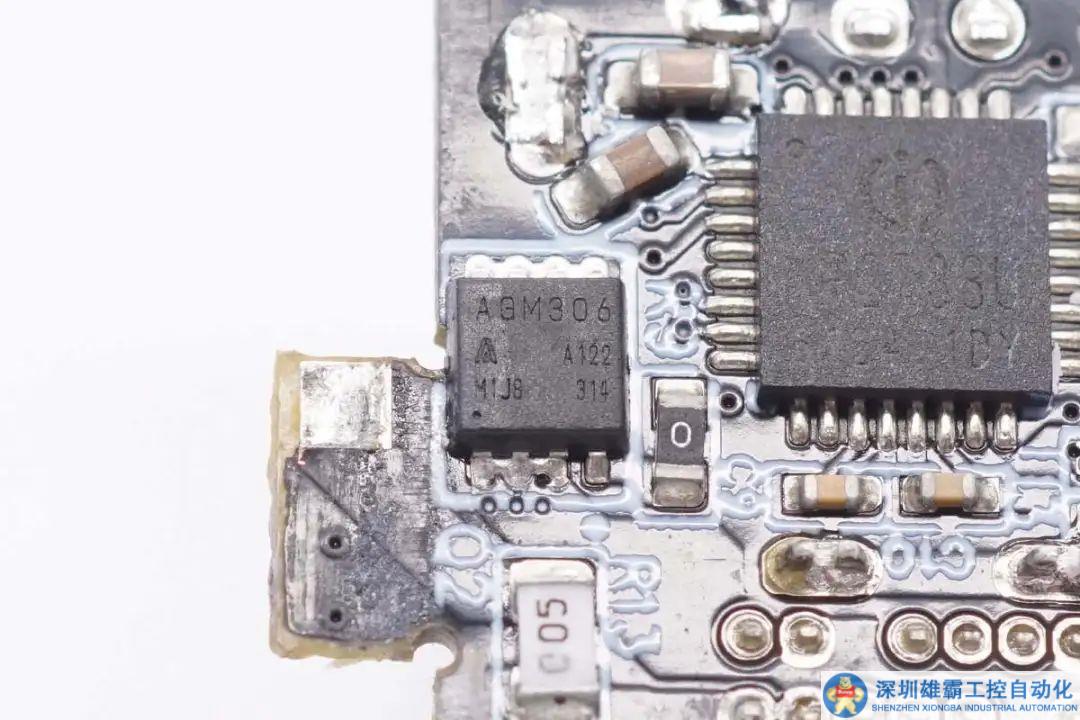

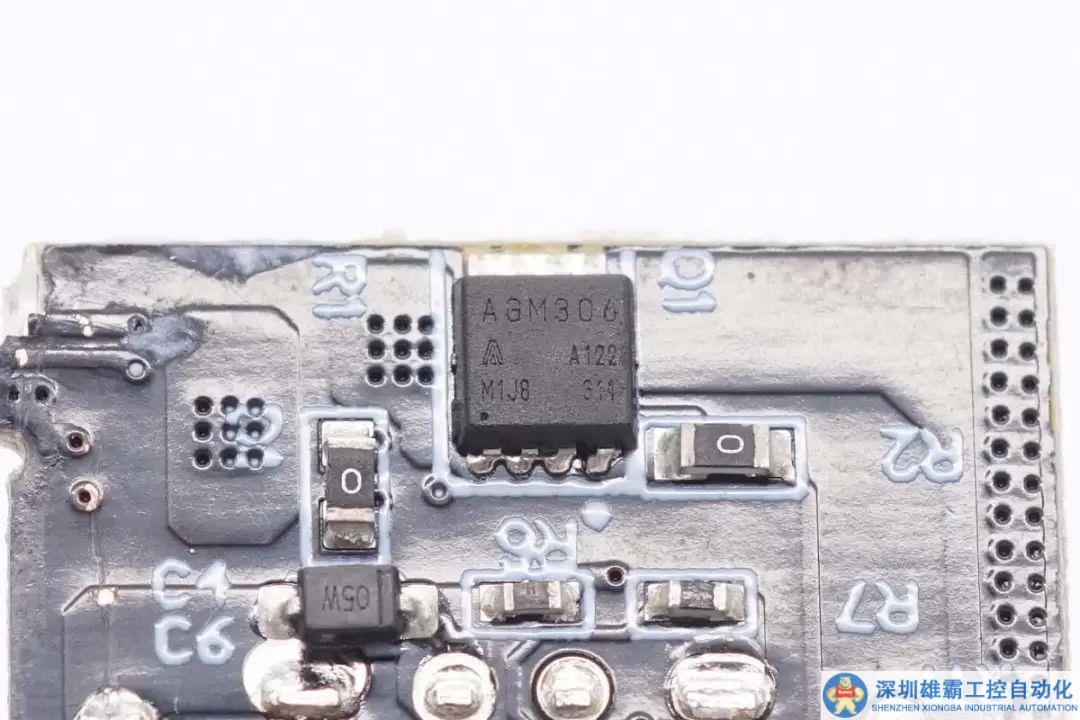

VBUS開關管來自芯控源，型號AGM306，NMOS，耐壓30V，導阻5.7mΩ，采用DFN3.3*3.3封裝。





另一顆VBUS開關管用于兩路電源并聯控制。

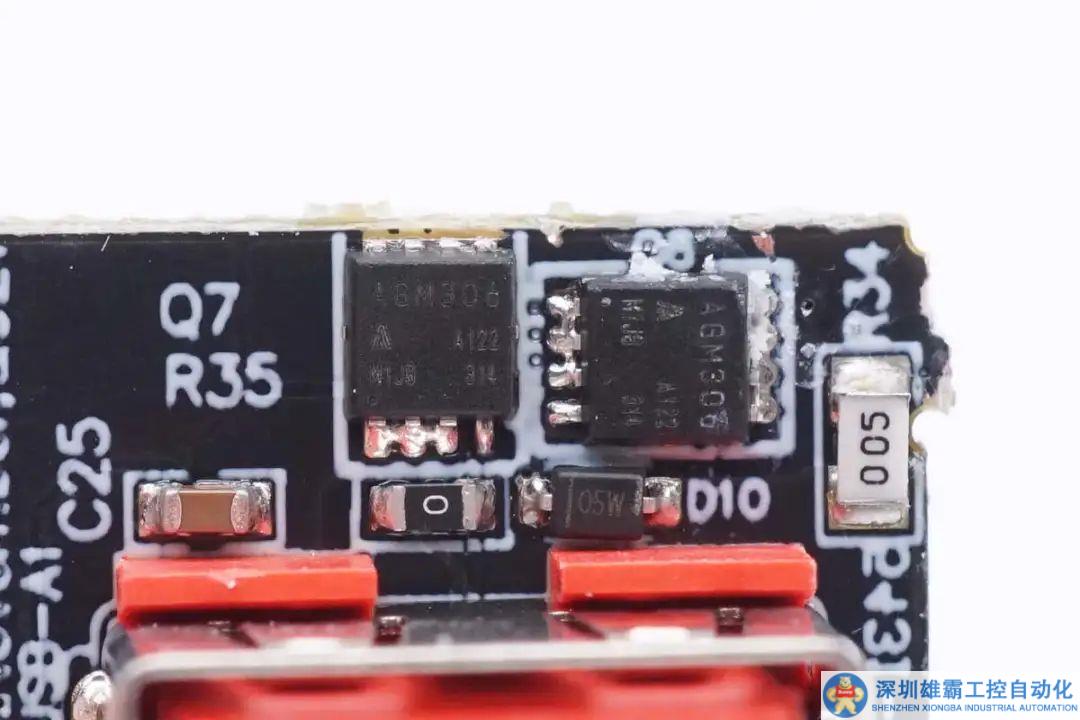

另外兩顆VBUS開關管型號相同。

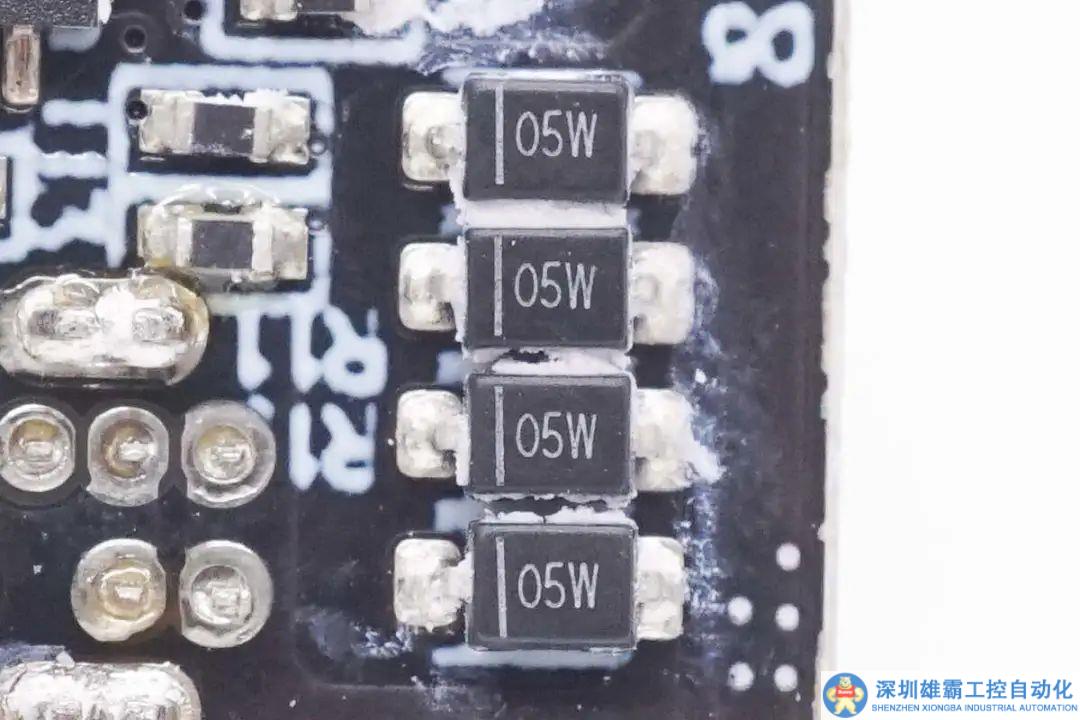

用于USB-C接口靜電保護的ESD二極管絲印05W，USB-A接口也配有ESD二極管進行靜電防護。

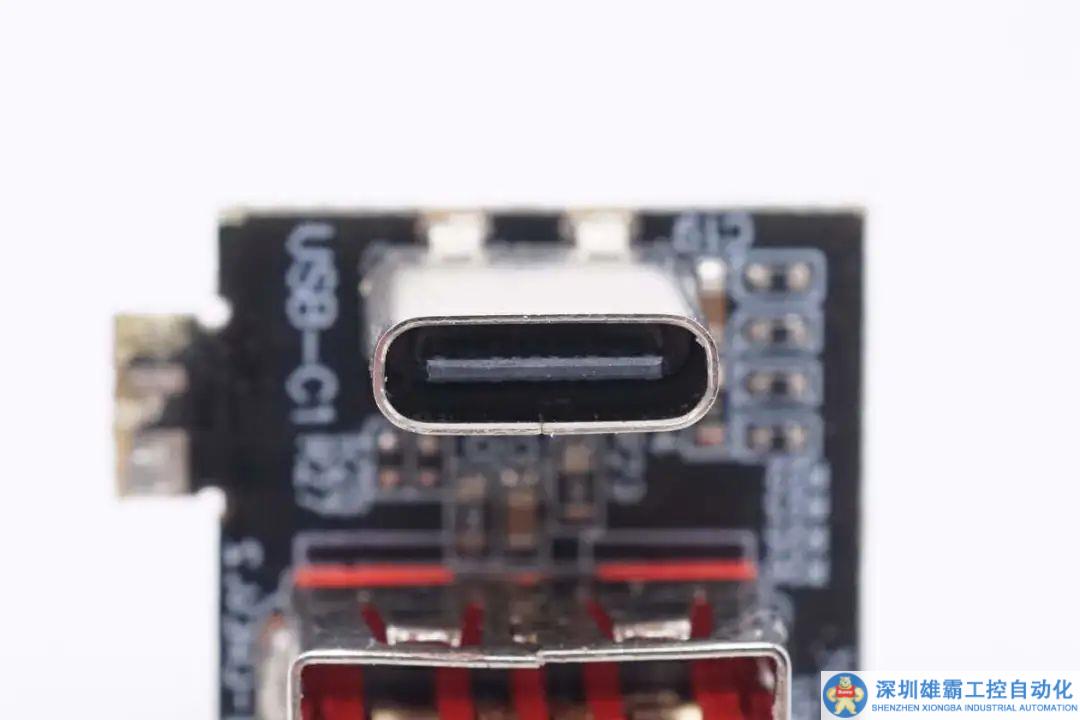

USB-C母座采用過孔焊接固定，黑色膠芯不露銅。

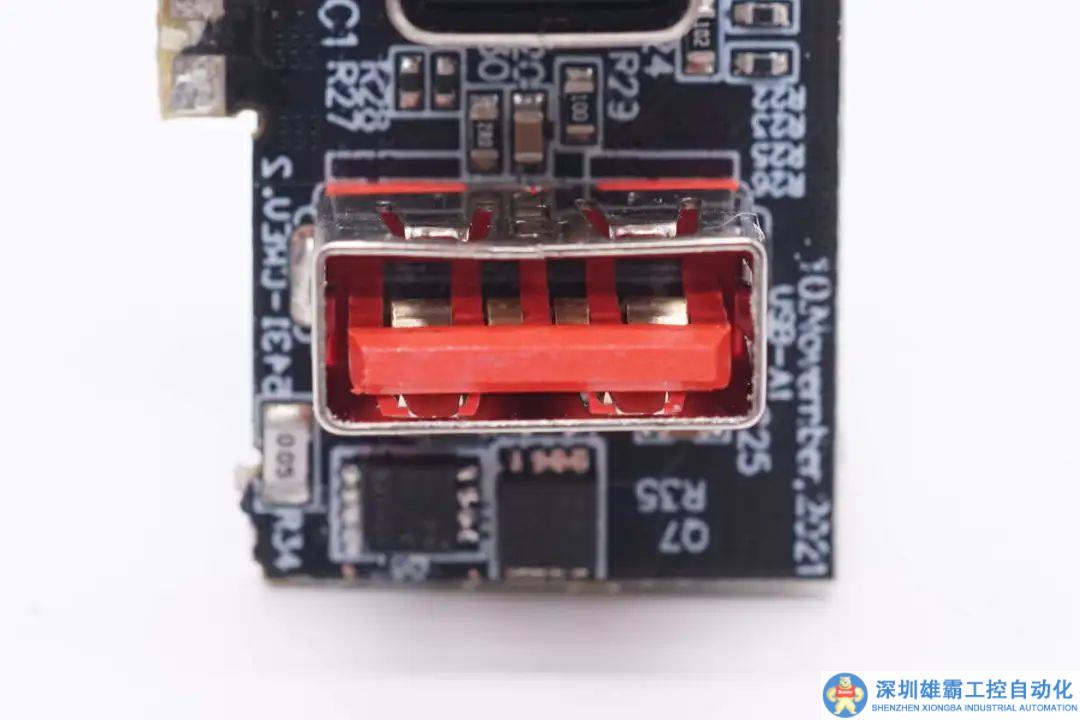

USB-A母座采用橙色膠芯，正負極加寬支持大電流快充。

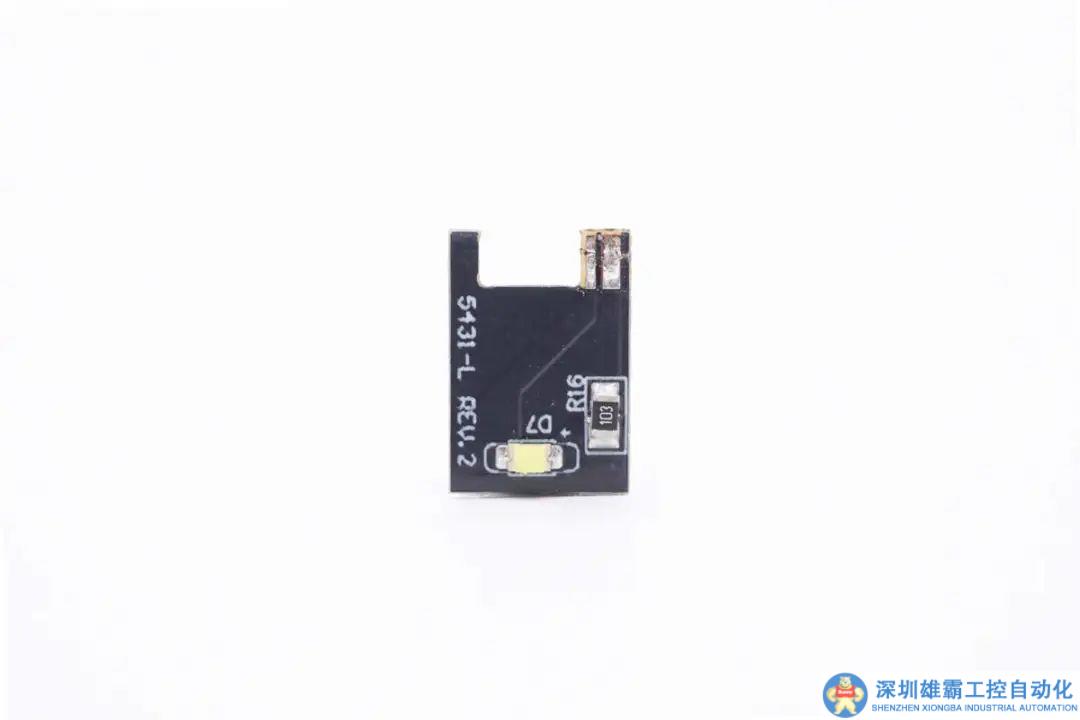

指示燈小板焊接LED發光二極管和限流電阻。

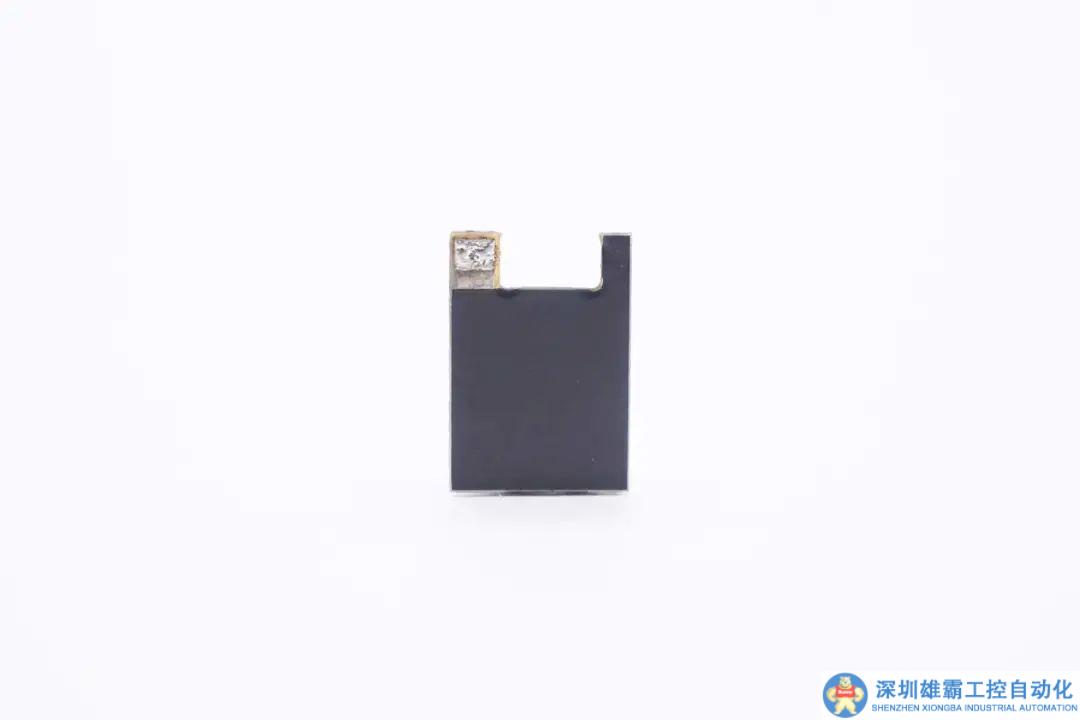

小板背面沒有焊接元件。

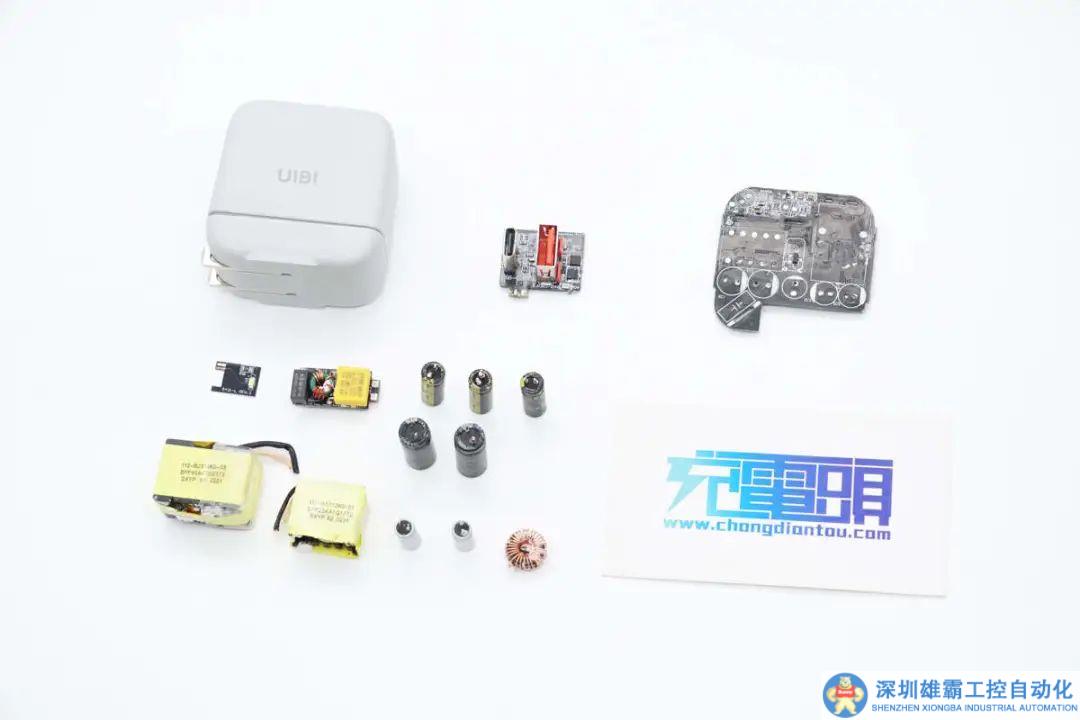

全部拆解一覽，來張全家福。

充電頭網拆解總結

柚比這款充電器采用類方塊設計，造型很有特點，充電器為山脈灰配色，配有折疊插腳，小巧便攜，典雅精致。充電器具備1A1C接口，USB-C口支持67W輸出，滿足蘋果筆記本，手機和平板電腦的充電需求，USB-A口也支持快充，整體兼容性非常好，能很好的適配日常生活中絕大多數設備的快充需求。

充電頭網通過拆解了解到，柚比這款氮化鎵充電器內置兩路PI高集成的主控芯片，搭配一大一小兩個變壓器，組成兩路開關電源。輸出協議芯片使用英集芯IP2738進行雙口協議控制，采用芯控源MOS管進行兩路開關電源輸出并聯和接口控制。充電器PCBA模塊粘貼導熱墊加強散熱，內部做工與用料扎實可靠。
