航嘉推出了一款68W功率的充吧高能系列延長線插座W68，這款延長線插座具備2A2C兩個快充接口和三個新國標五孔插孔，并且具備電源總控開關，能夠滿足筆記本電腦和手機充電，以及AC供電擴展，滿足常用家用電器的供電。

航嘉W68采用梯形設計，側面設有USB-C和USB-A快充接口，頂部設有三個新國標五孔插孔，并配有安全門。底部設有雙面膠吸盤結構，便于吸附在光滑的桌面上固定。下面充電頭網就帶來這款航嘉充吧W68的拆解，一起看看內部的設計和用料。

此前充電頭網已經對航嘉100W和68W充吧陸續做了評測，此外還拆解過航嘉100W氮化鎵雙認證安全快充、航嘉20W安全快充充電器等產品進行了詳細拆解，歡迎查閱。

航嘉充吧W68開箱



作為航嘉充吧高能系列的又一新品，從包裝盒到產品都延續系列相同外觀風格設計。這款的包裝盒正面印有Huntkey航嘉品牌、產品外觀以及名稱。





側面印有四口快充、定制固定吸盤、氮化鎵科技、CCC&CQC雙認證、2C+2A+3AC七口供電五大特性標識。





背面印有產品應用場景、規格參數以及商家信息。





產品參數特寫，下面結合充吧W68實物進行介紹。

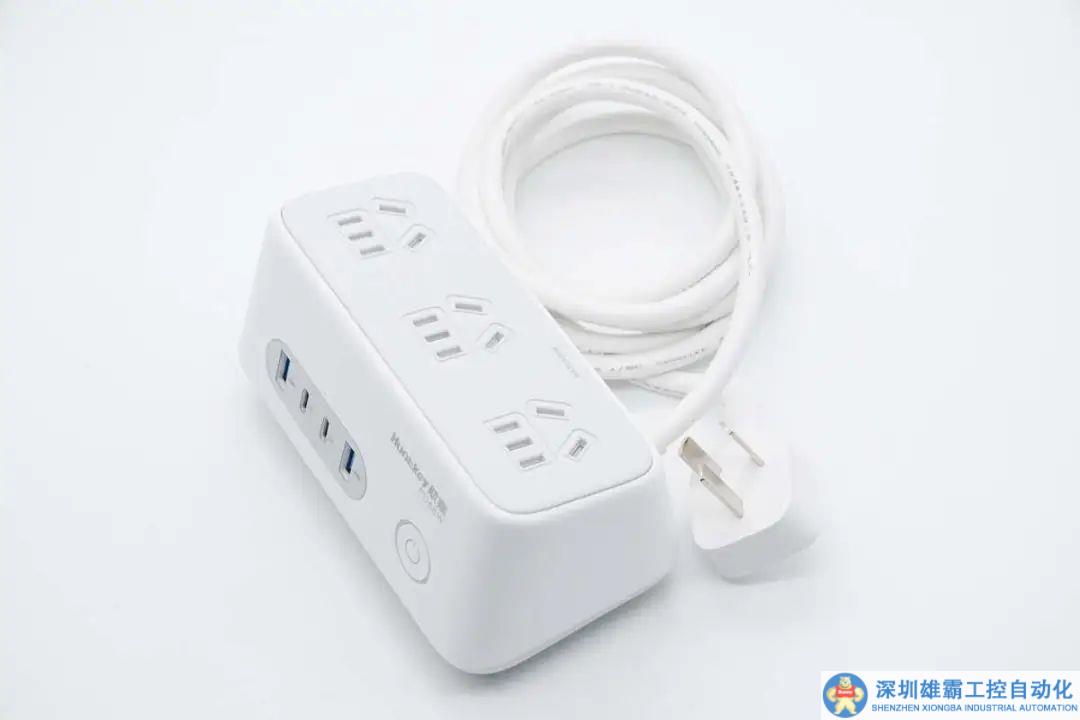

航嘉充吧W68自帶能夠接地安全使用的三腳插頭電源線，機身造型則與此前拆解過的充吧W100相同。機身外殼采用高溫阻燃PC材質，表面細紋磨砂工藝處理，手感順滑。

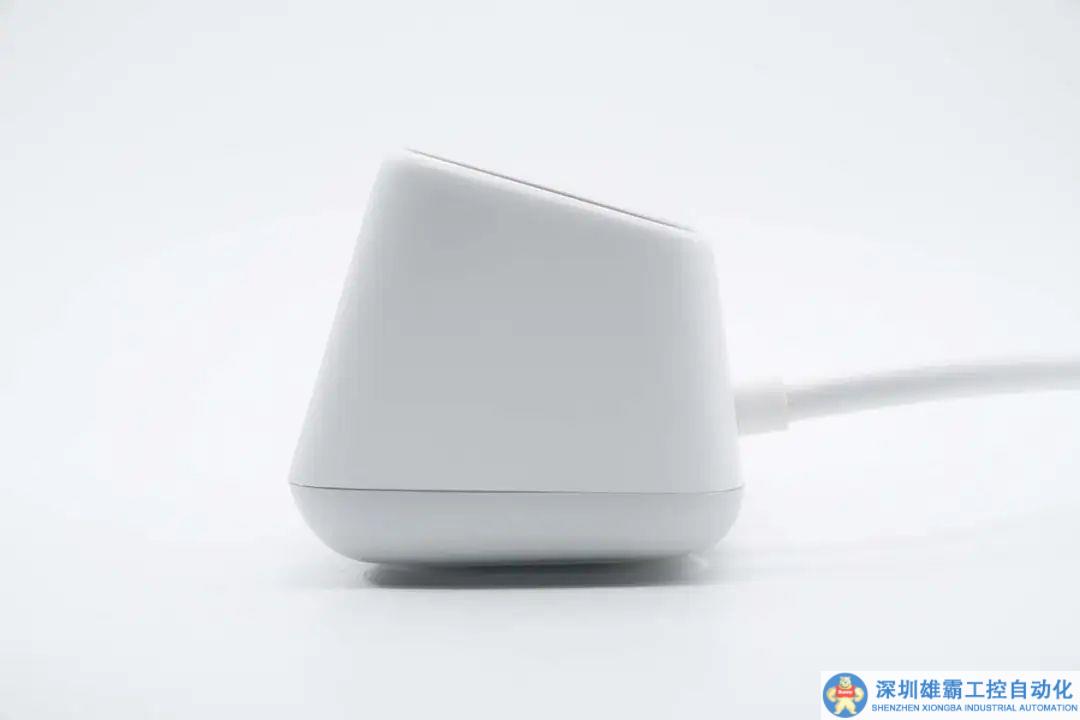

從側面角度看去，產品機身正面、頂面傾斜設計，能很好照顧用戶的插拔使用體驗。

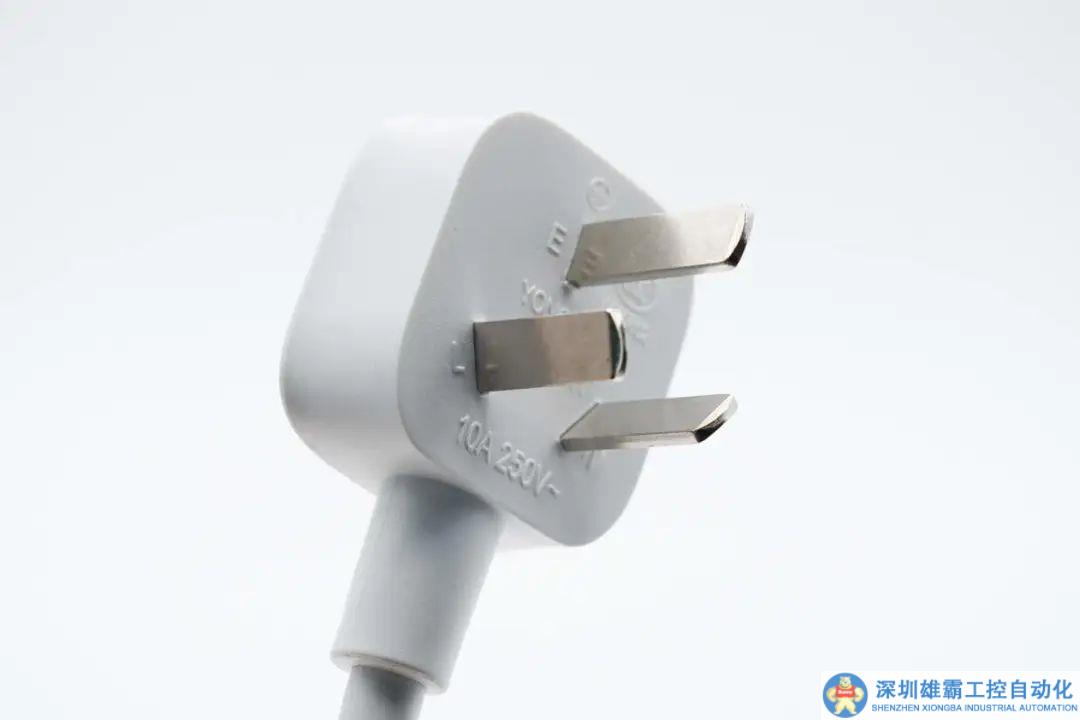

電源線插頭規格為10A 250V~，通過了CCC認證。

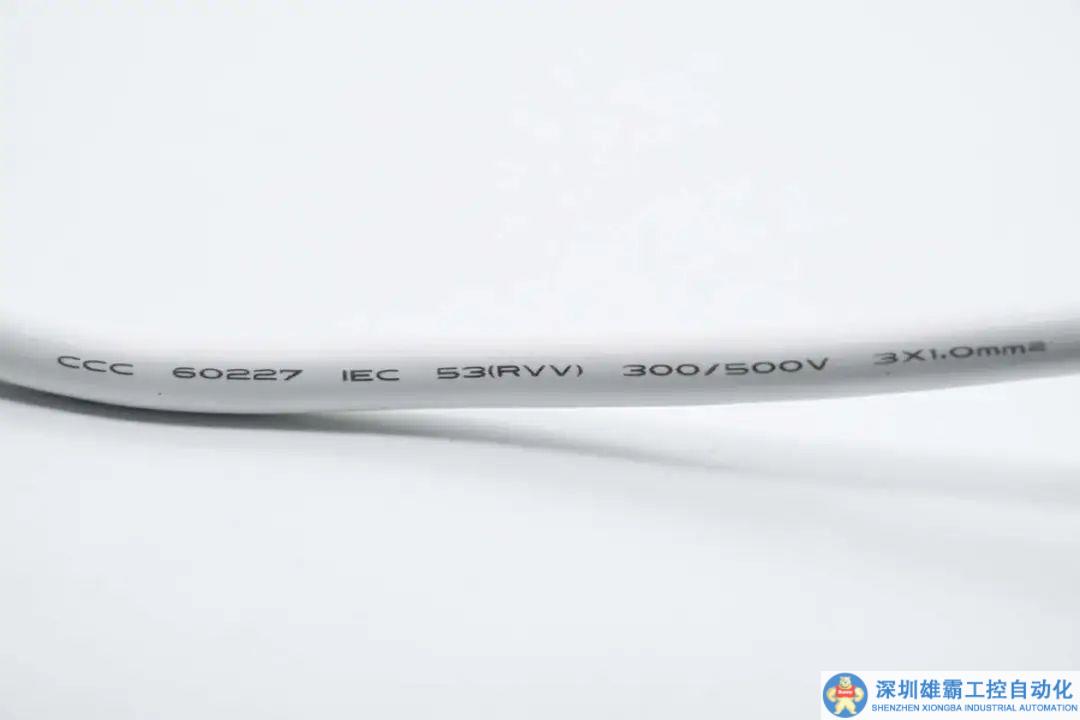

電源線采用新國標下的300/500V 3×1.0mm2規格，相較舊國標更加可靠，可以有效防止電線過熱發生安全事故。





線纜兩端均設有膠套抗彎折，設計考慮周到，同時也體現航嘉肯在這些細節上下成本，為消費者帶來最可靠的產品。

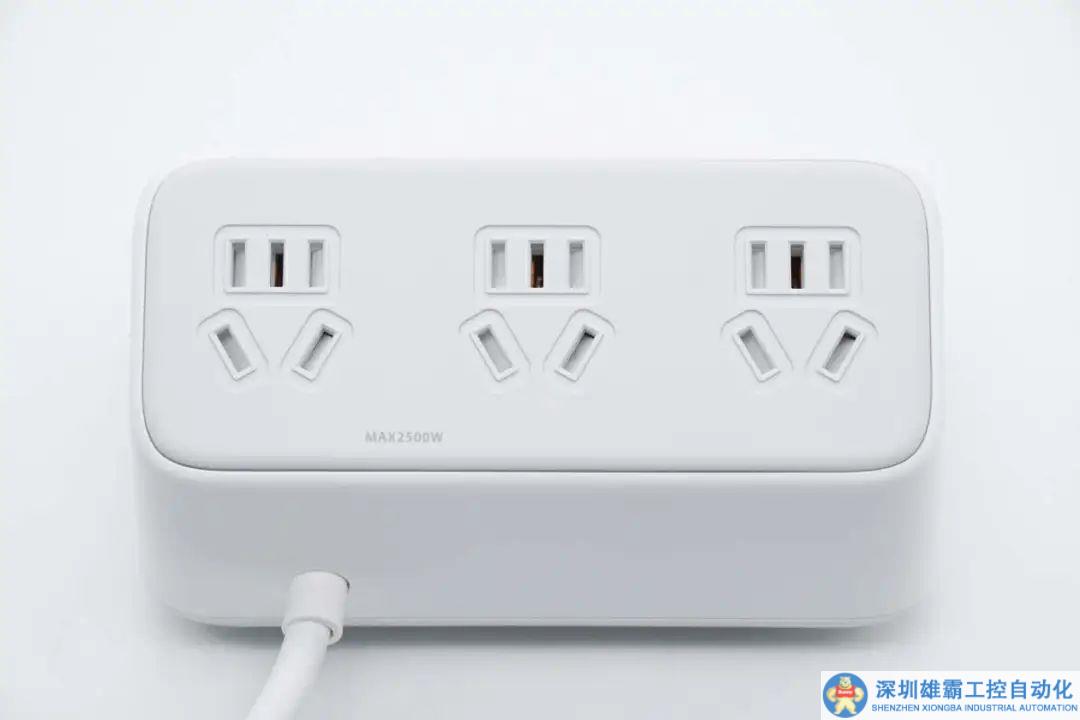

充吧W68機身頂面設有3組3+2新國標組合插口。

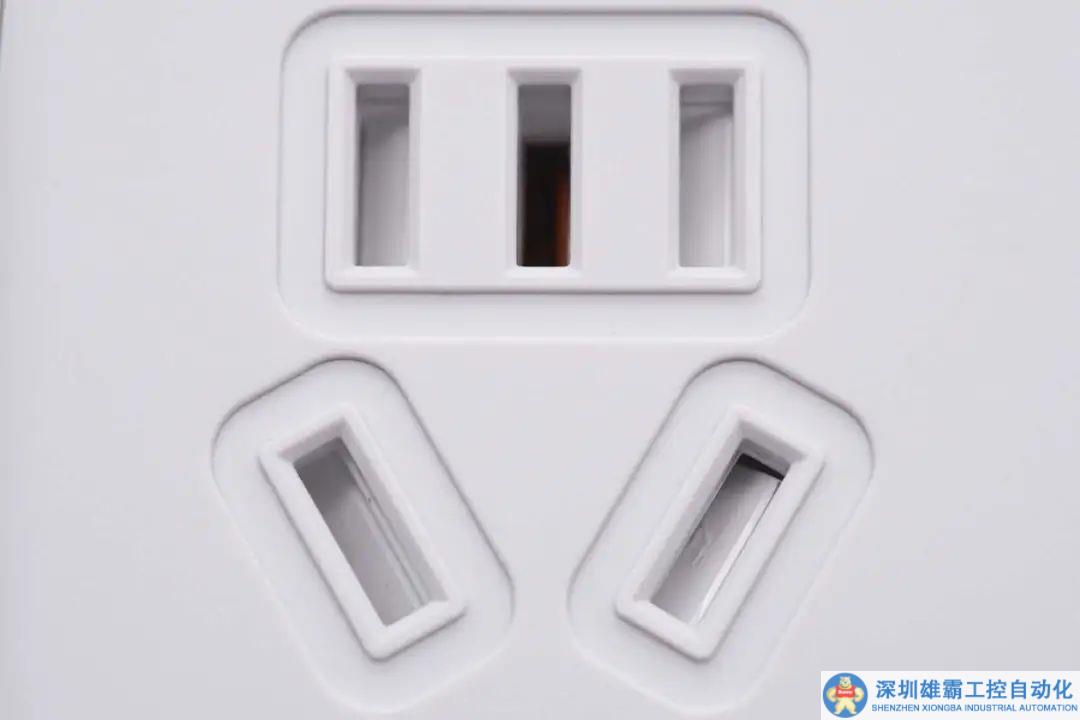

AC插口內置安全門，防止異物單口插入造成危險。

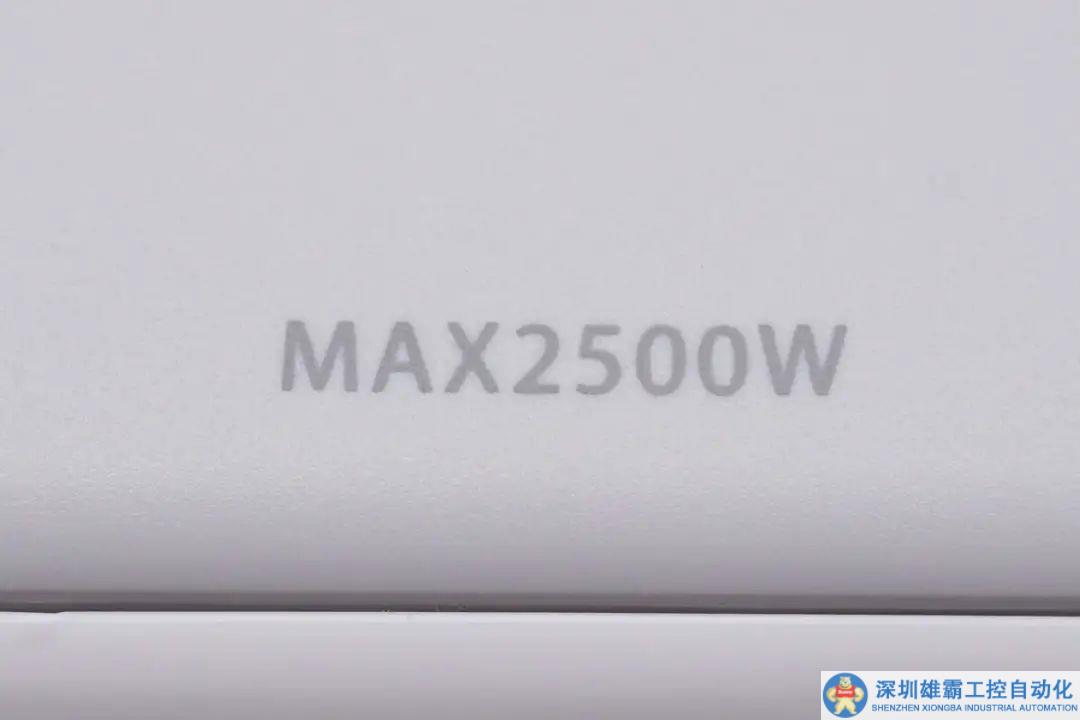

頂面邊緣印有MAX2500W字樣，表明產品最大承載功率。因為設計在頂面，可以時刻提醒用戶。

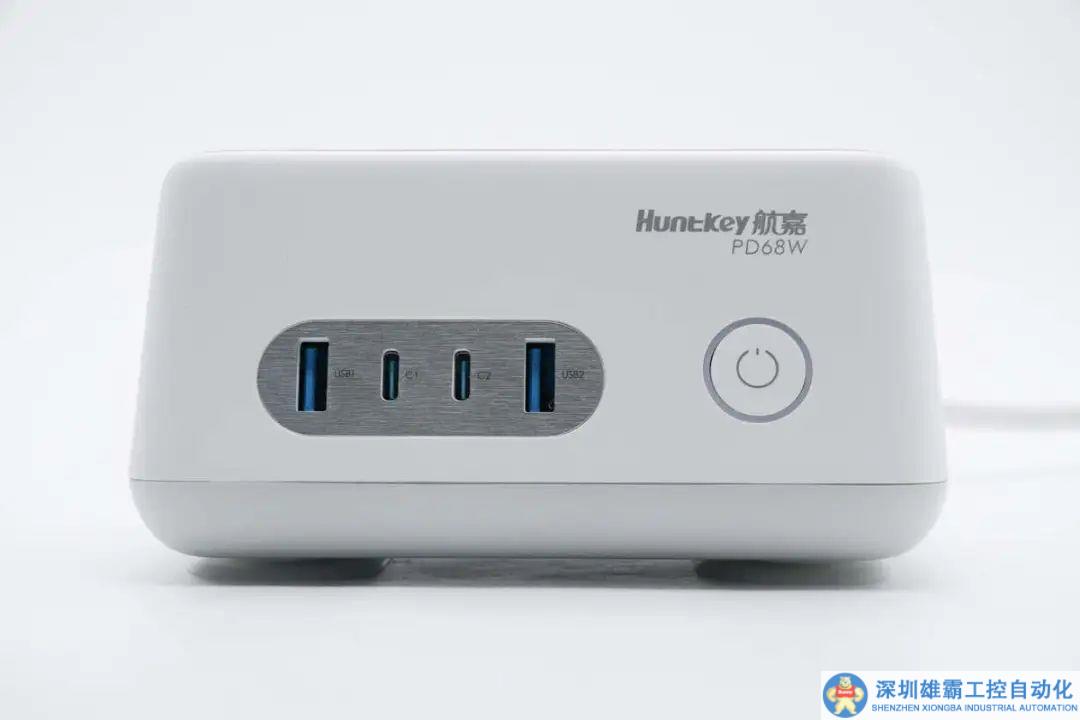

機身前端設有總開關按鍵、指示燈環以及2C2A四個USB接口，右上角外殼印有Huntkey航嘉和PD68W。

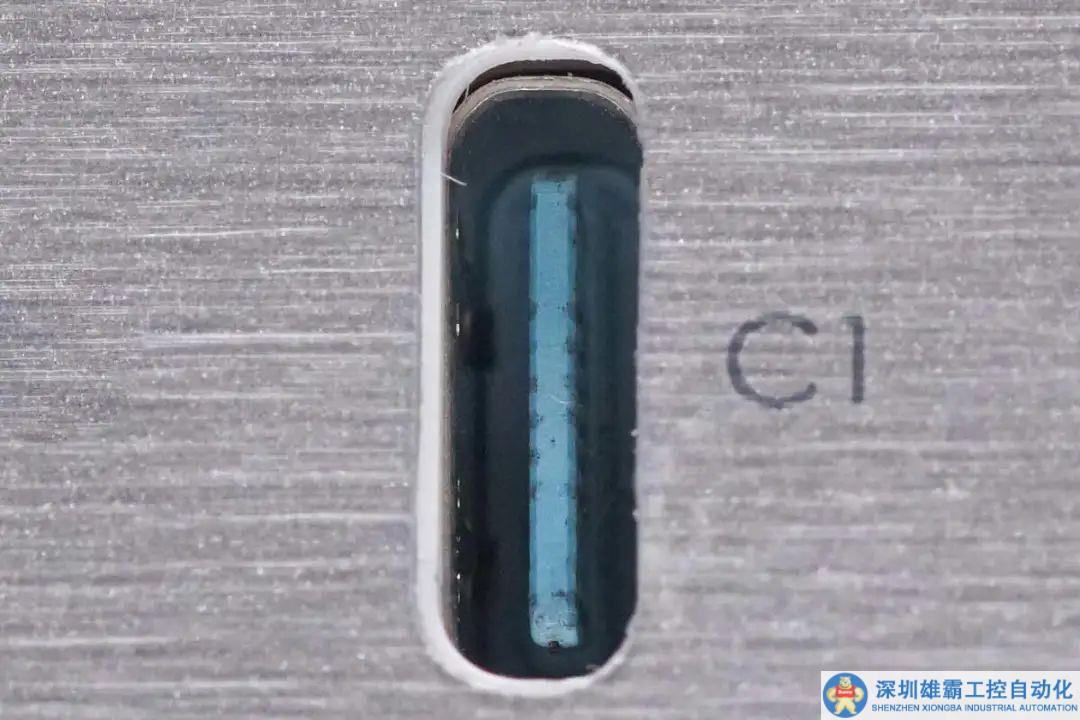

USB接口區域貼有拉絲工藝處理的銀灰色金屬片進行裝飾，并在每個接口旁鐳雕C1、C2、USB1、USB2區別標識，方便使用。

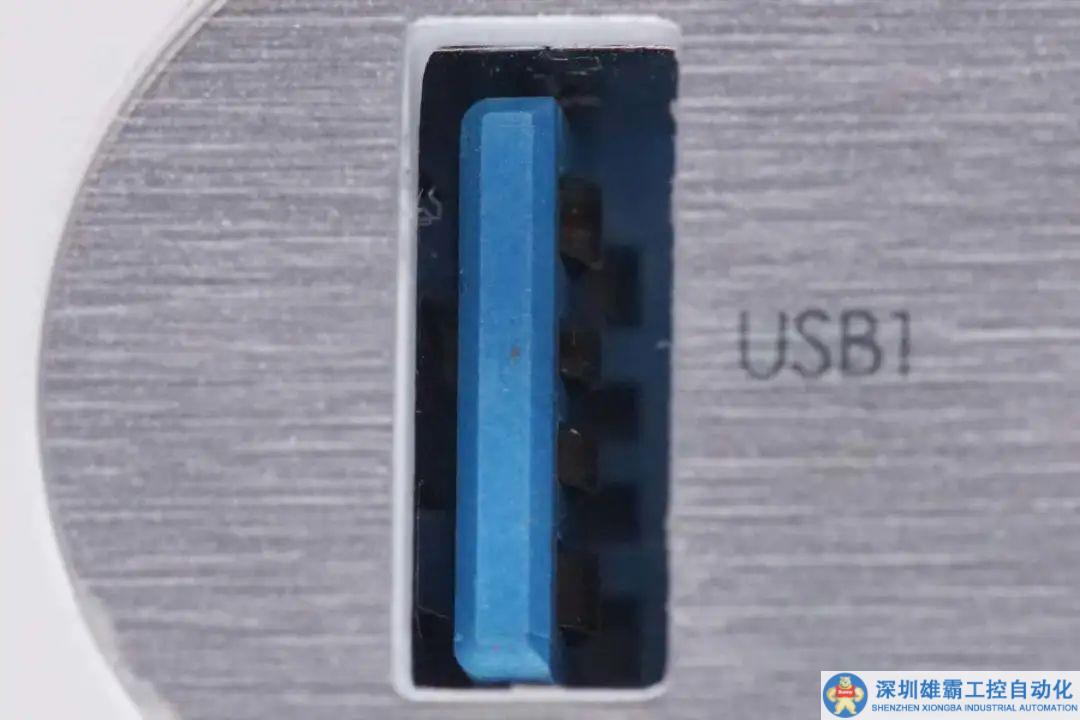

兩類USB接口膠芯均為藍色，不過顏色一深一淺。

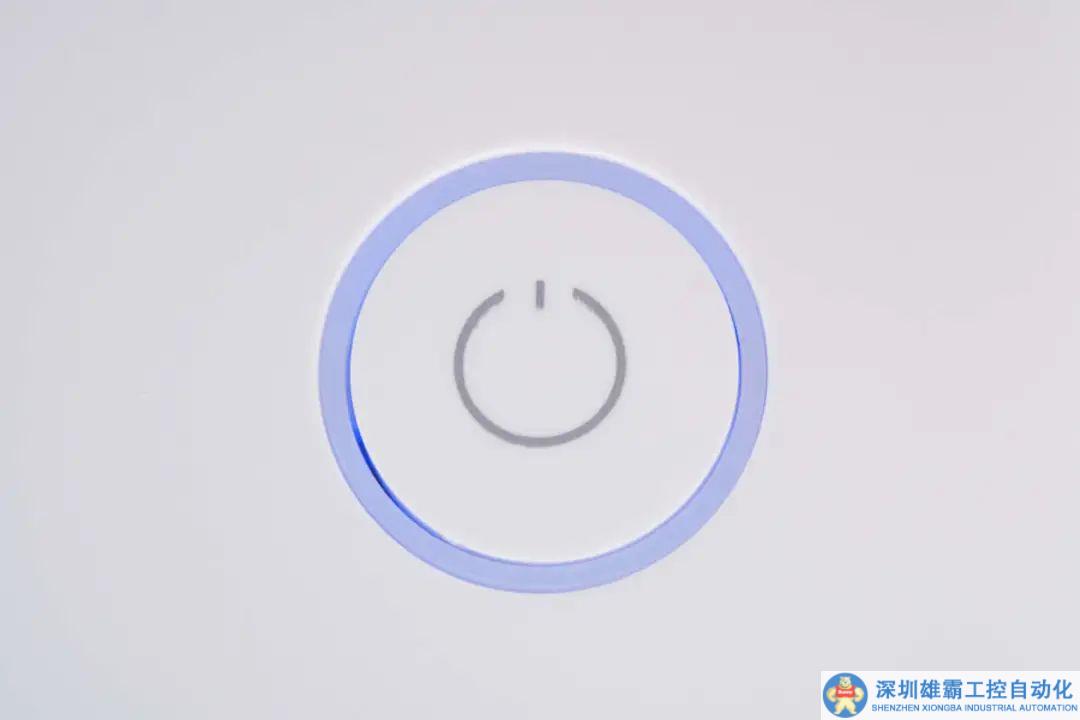

總開關按鍵外圍指示燈環，通電狀態則會亮紫光提示用戶，一看便能判斷關斷與否，無需檢驗。





身底部兩側同樣設有定制吸盤，吸附固定，比一般的防滑墊更加牢固。

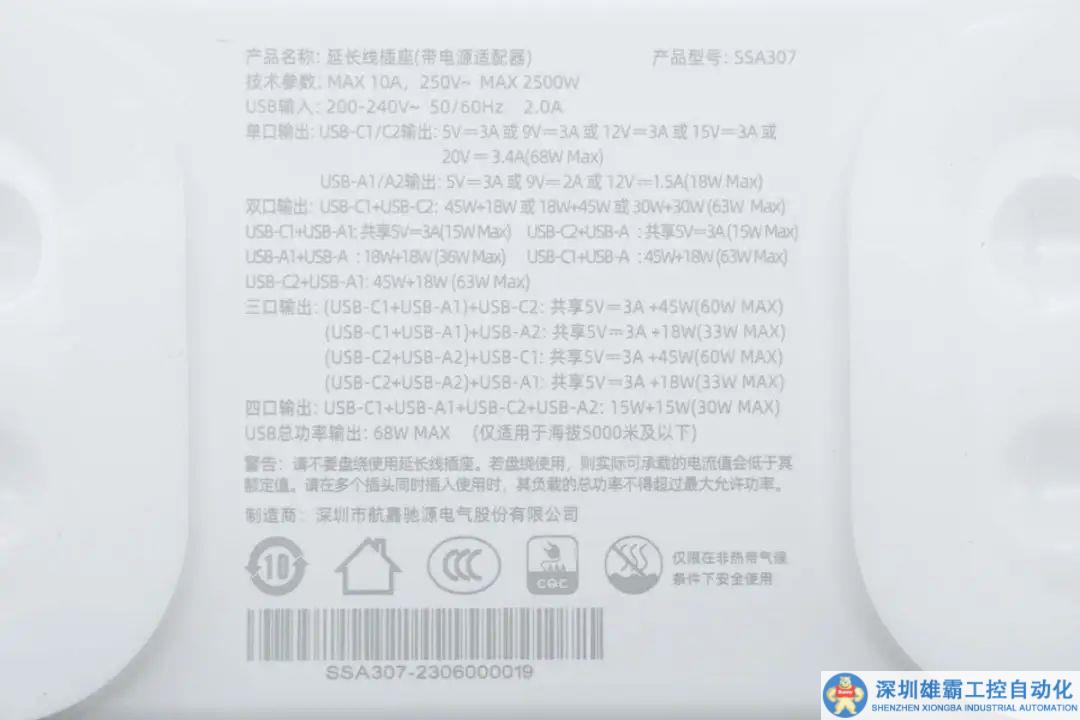

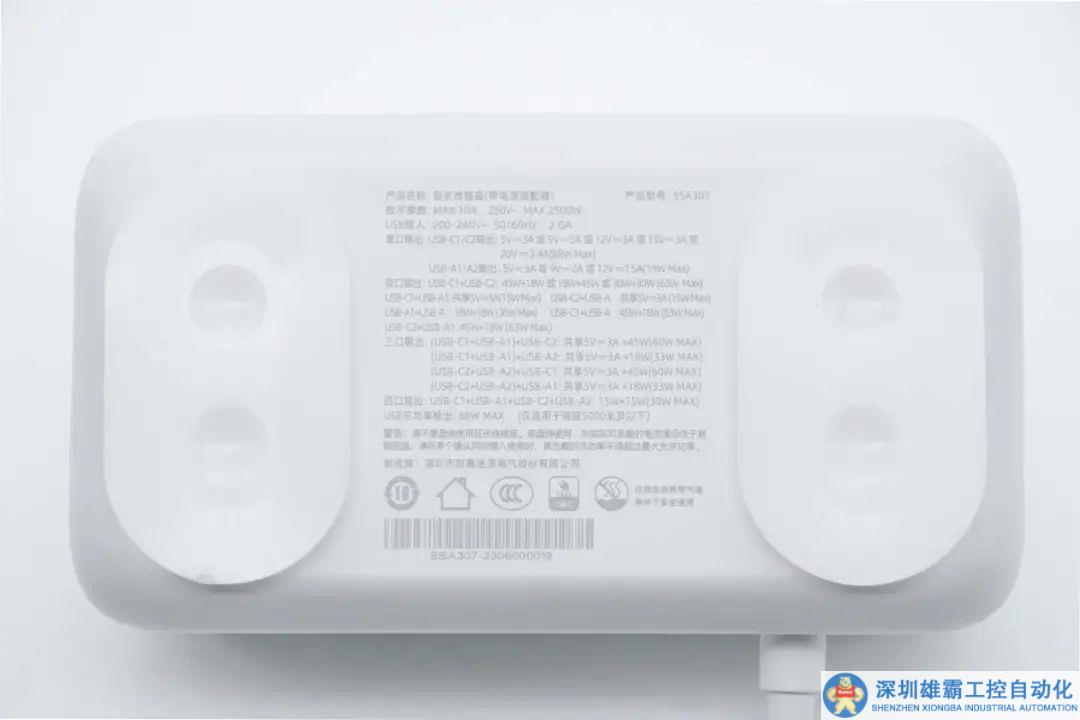

底部外殼上印有產品詳細參數

產品名稱：延長線插座（帶電源適配器）

產品型號：SSA307

技術參數：MAX 10A ，250V~ MAX 2500W

USB輸入：200-240V~50/60Hz 2A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.4A（68W Max）

USB-A1/A2：5V3A、9V2A、12V1.5A（18W Max）

雙口輸出：

USB-C1+USB-C2：45W+18W或18W+45W或30W+30W（63W Max）

USB-C1+USB-A1：共享5V3A（15W Max）

USB-C1+USB-A2：45W+18W（63W Max）

USB-C2+USB-A2：共享5V3A（15W Max）

USB-C2+USB-A1：45W+18W（63W Max）

USB-A1+USB-A2：18W+18W（36W Max）

三口輸出：

（USB-C1+USB-A1）+USB-C2：共享5V3A+45W（60W Max）

（USB-C1+USB-A1）+USB-A2：共享5V3A+18W（33W Max）

（USB-C2+USB-A2）+USB-C1：共享5V3A+45W（60W Max）

（USB-C2+USB-A2）+USB-A1：共享5V3A+18W（33W Max）

四口輸出：

USB-C1+USB-A1+USB-C2+USB-A2：15W+15W（30W Max）

USB總功率輸出：68W MAX（僅適用于海拔5000米及以下）

制造商：深圳市航嘉馳源電氣股份有限公司

產品通過了CCC、CQC認證。

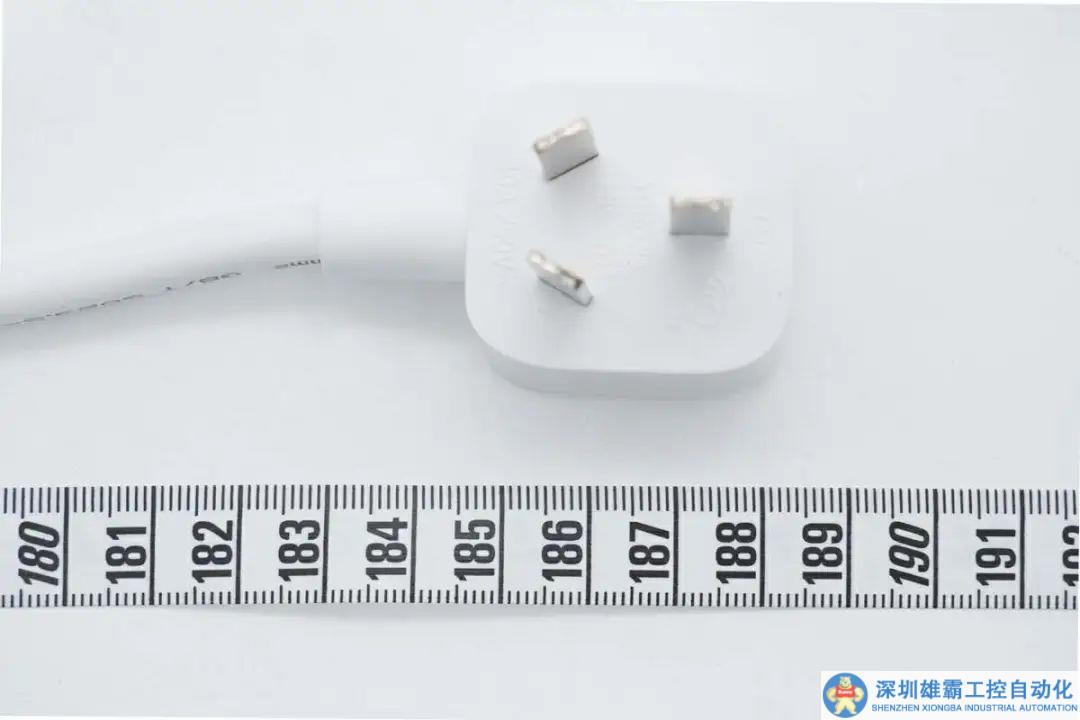

測得電源線長度約為1.88米。

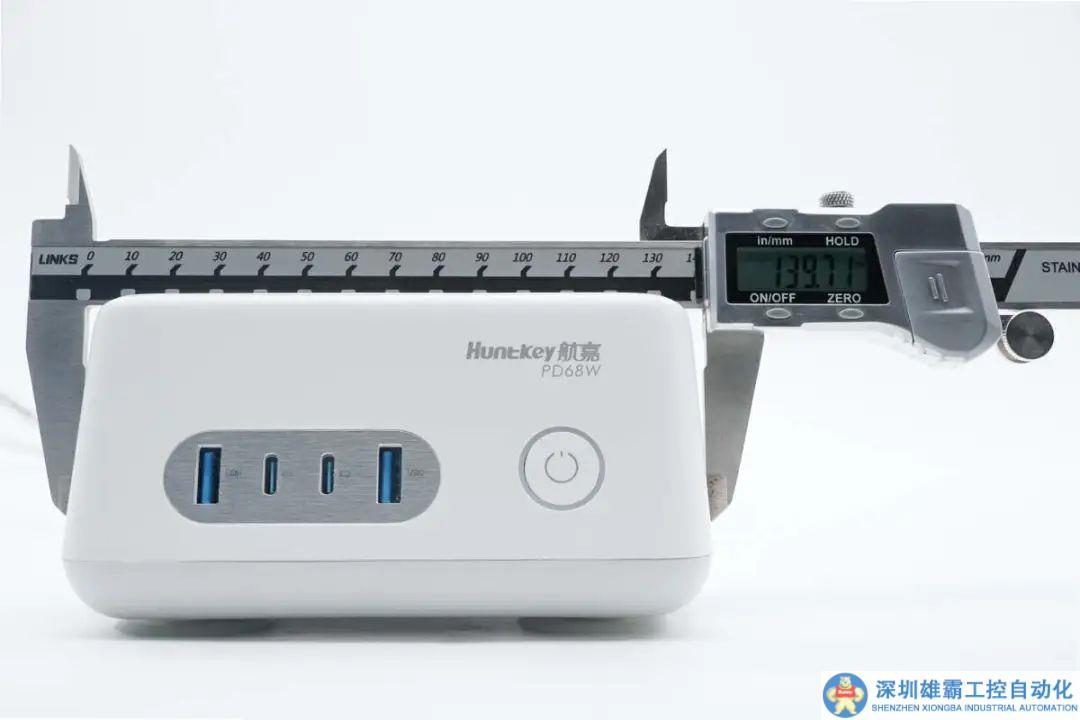

測得充吧機身長度為139.71mm。

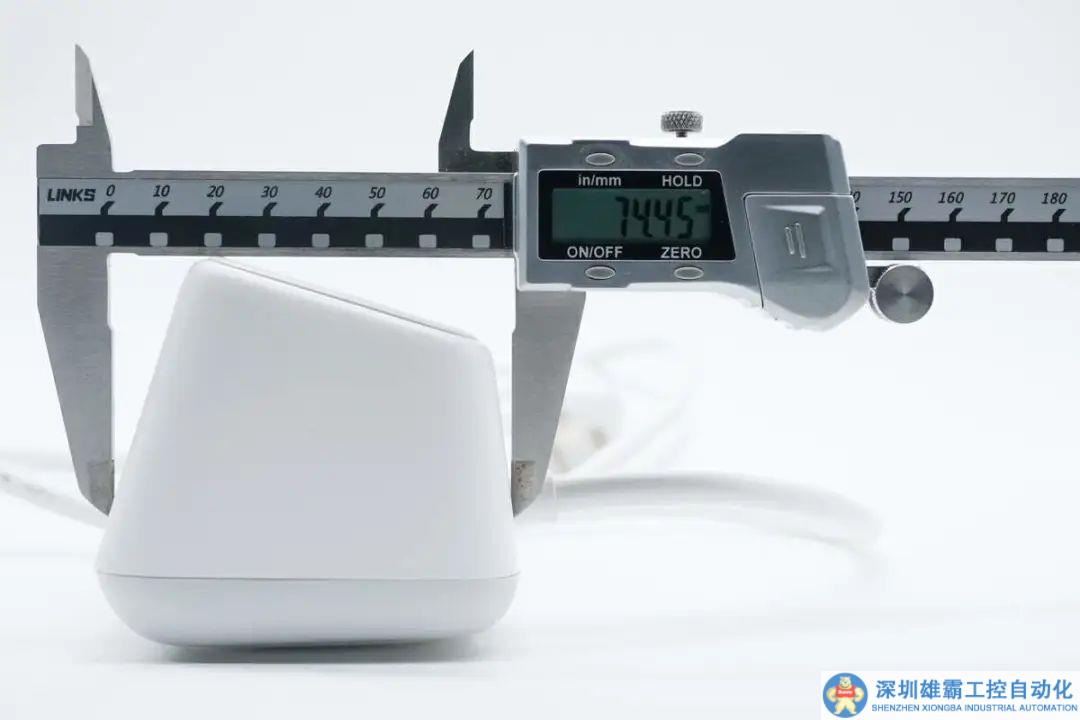

底部寬度為74.45mm。

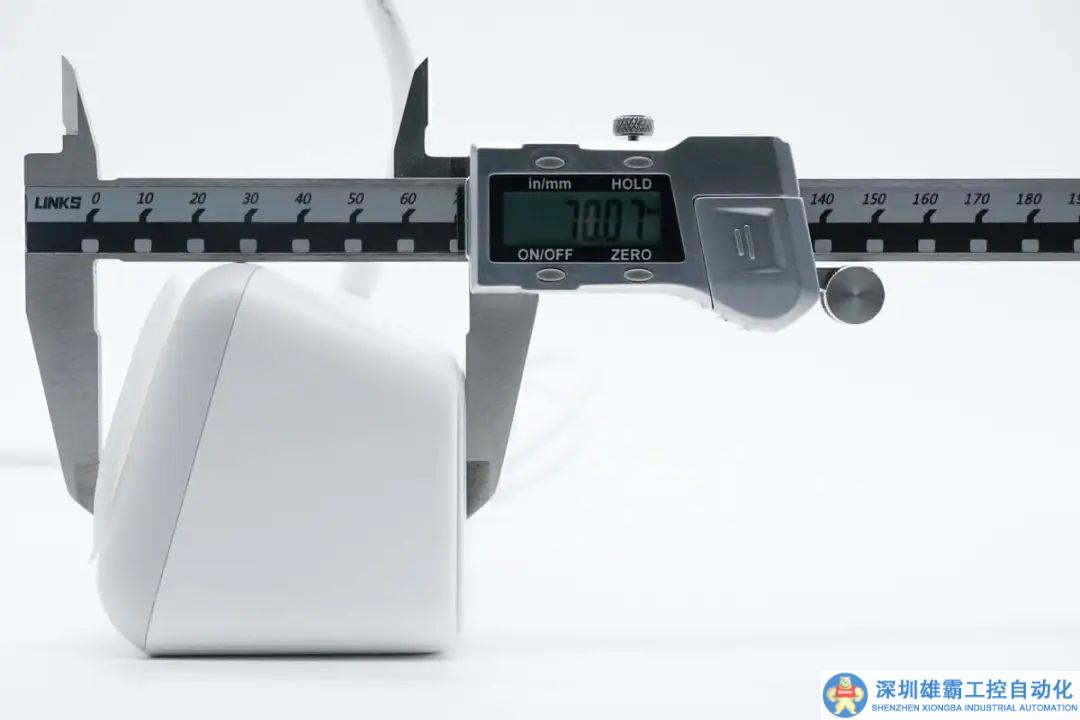

高度為70.07mm。

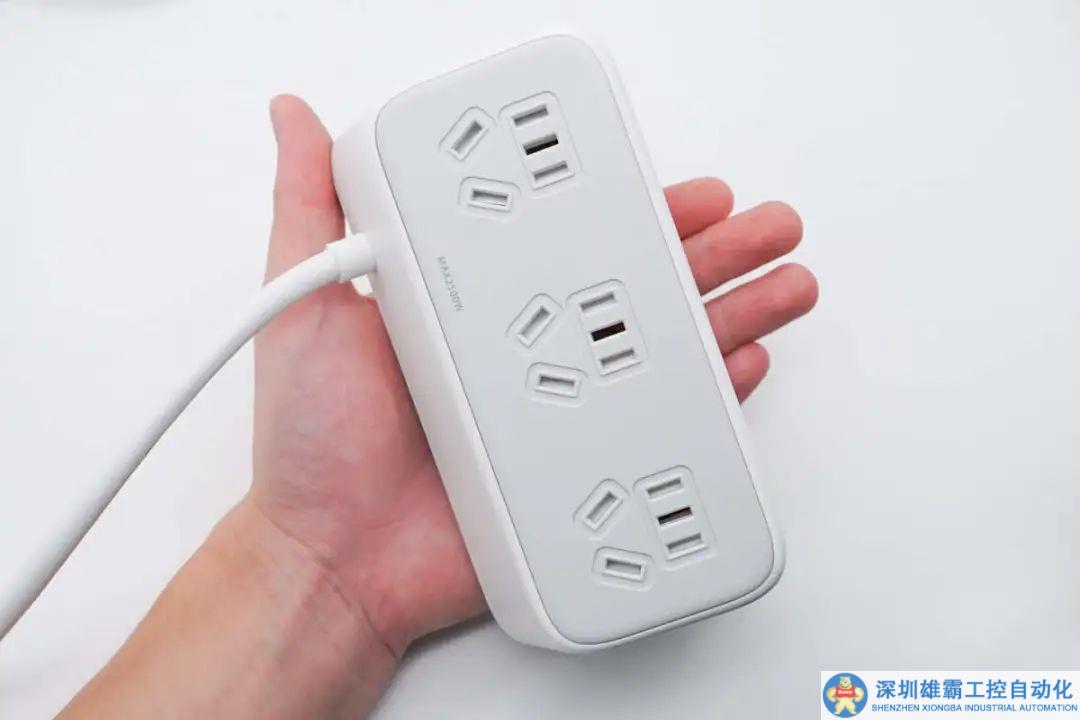

沖吧W68機身拿在手上的大小直觀感受。

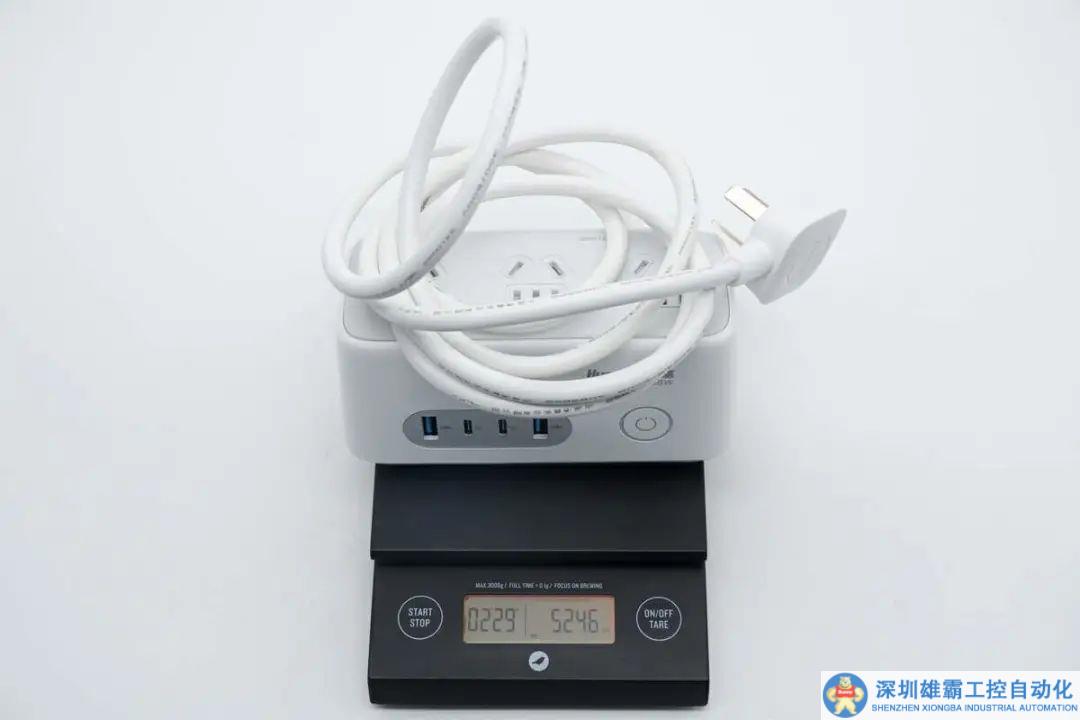

另外測得產品整體重量約為525g。

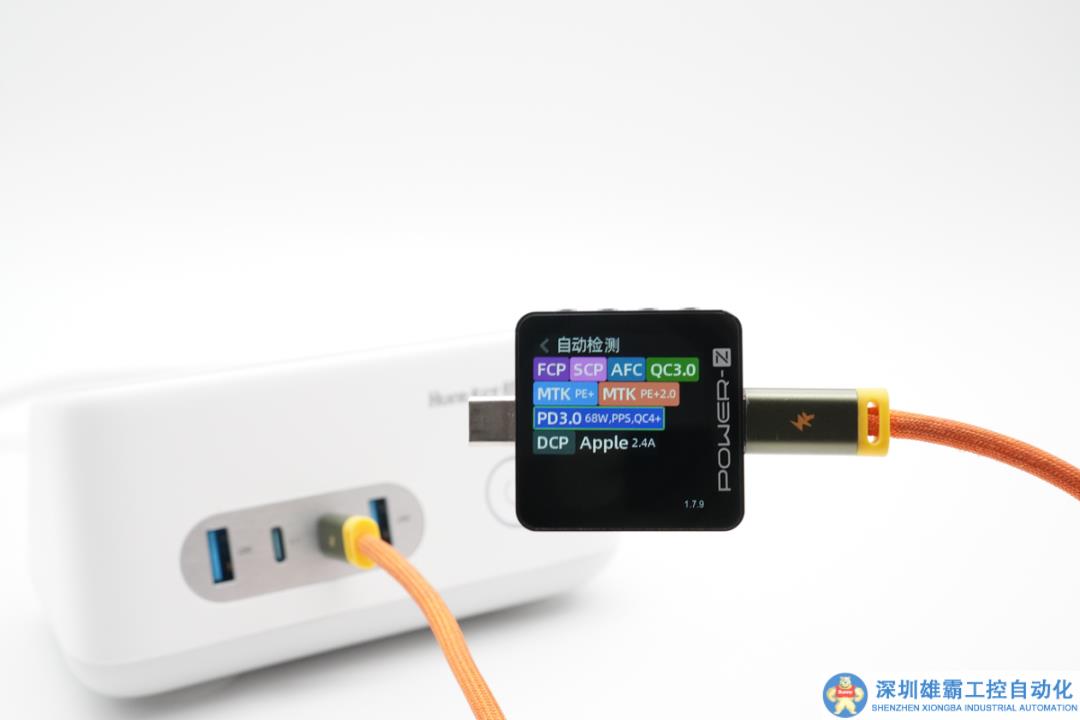

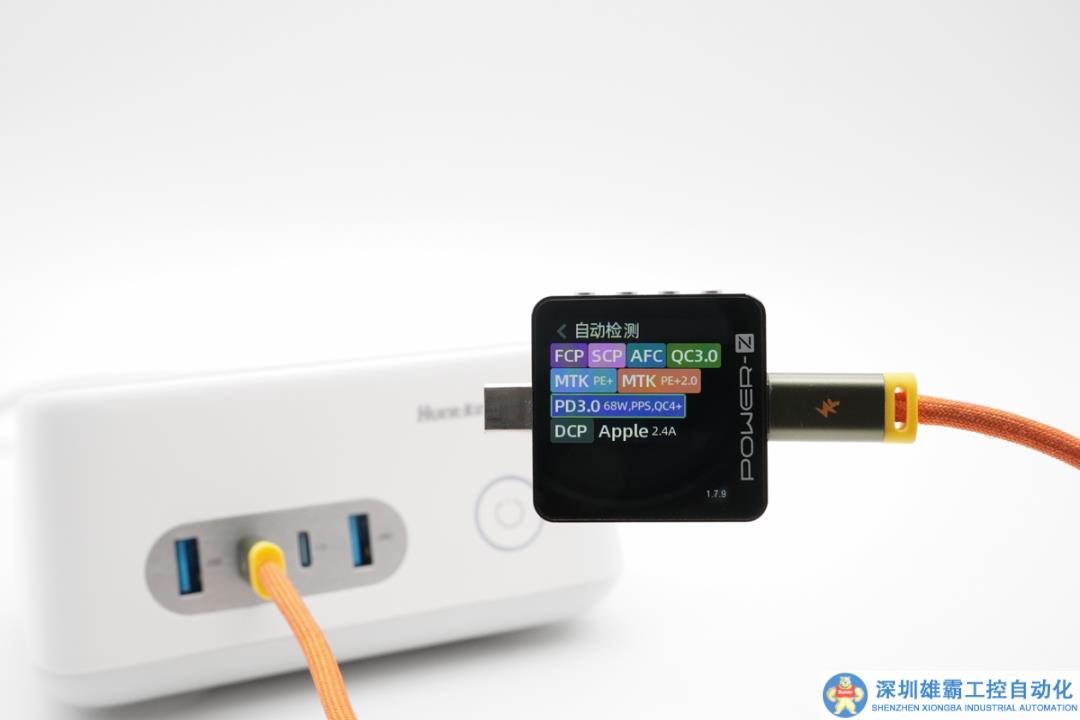

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充電協議。

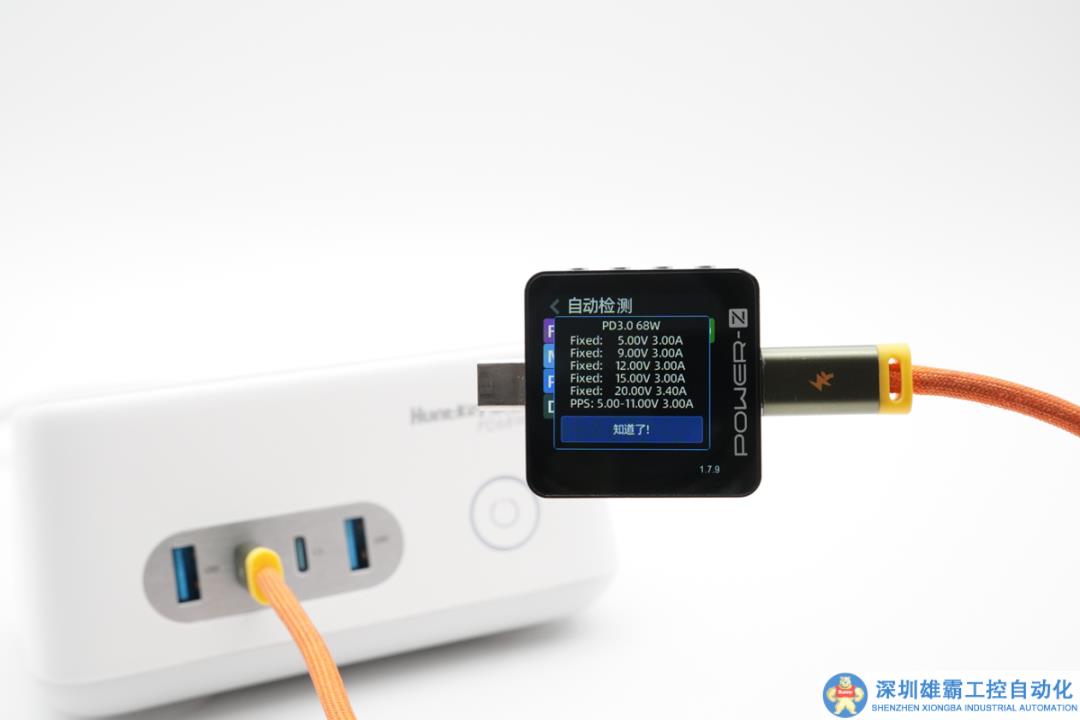

并且PDO報文顯示還具備5V3A、9V3A、12V3A、15V3A、20V3.4A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。





測得USB-C2口兼容協議和USB-C1口的一樣。





此外PDO報文也完全相同，兩個USB-C口性能完全一樣，支持功率盲插。

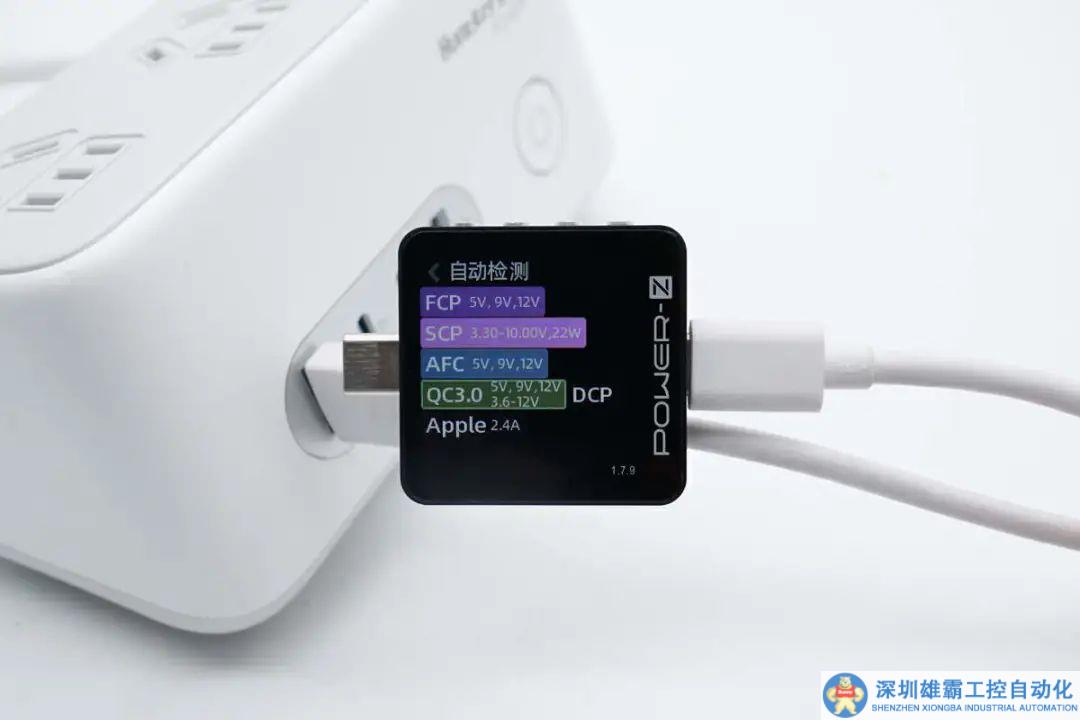

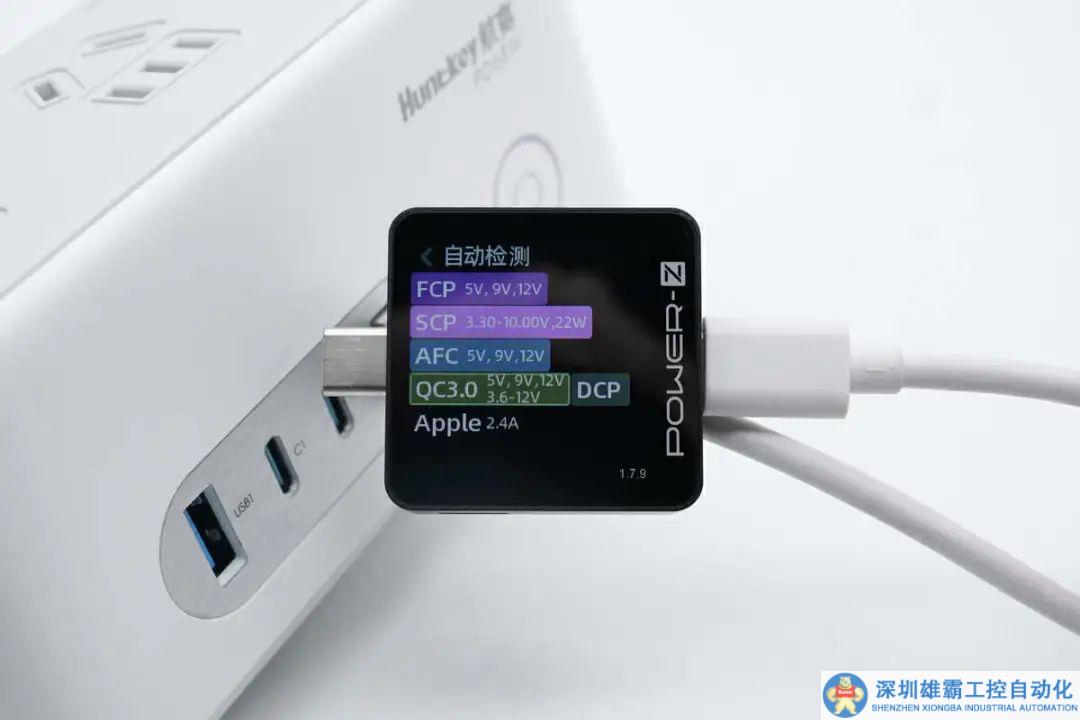

測得USB-A1口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充電協議。



測得USB-A2口兼容協議和USB-A1口的一樣。

航嘉充吧W68拆解

看完了航嘉充吧W68的開箱和測試，下面就進行拆解，一起看看內部的設計和用料吧。

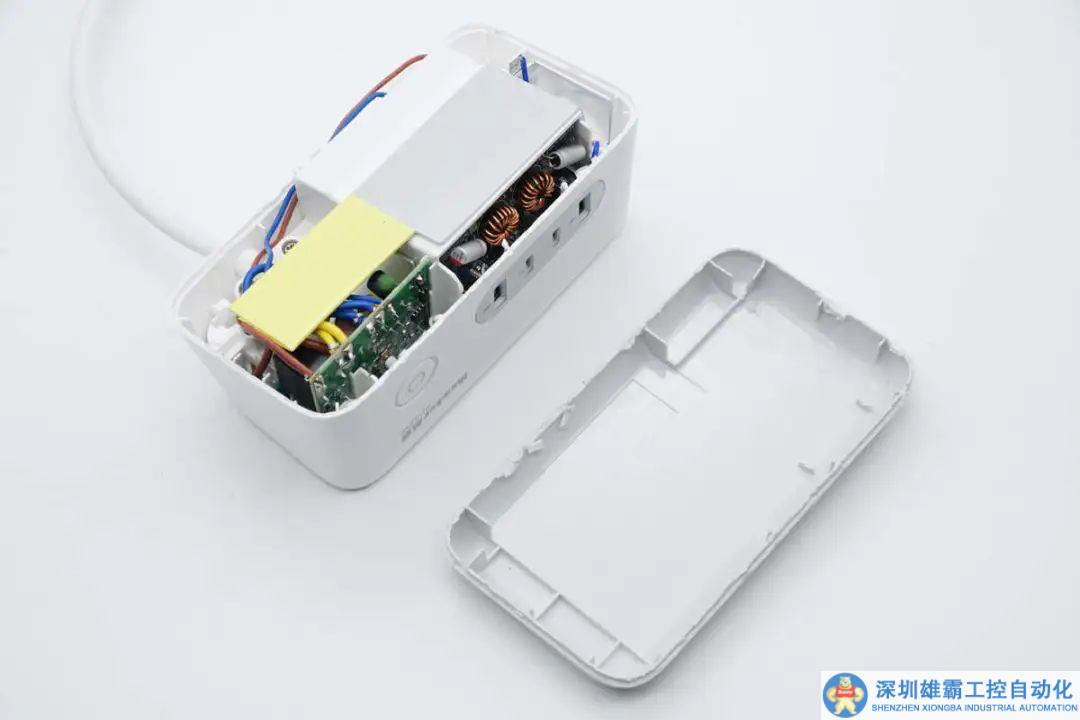

首先撬開底部外殼，殼體采用超聲波焊接固定。

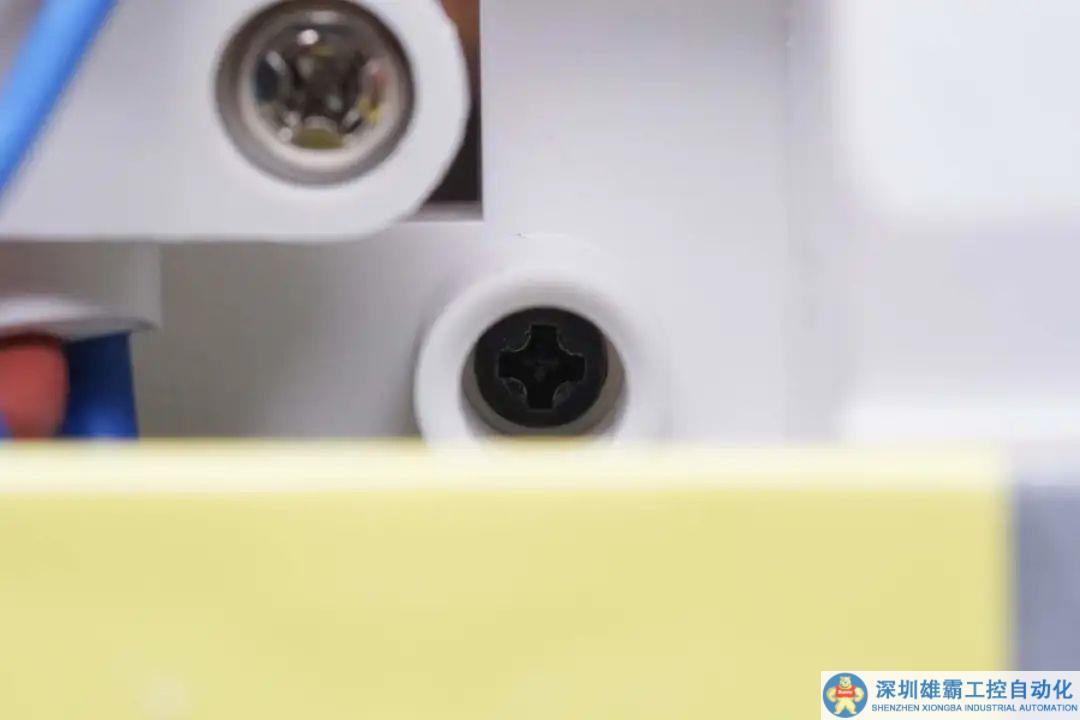

PCBA模塊和導線使用螺絲固定在殼體內部。

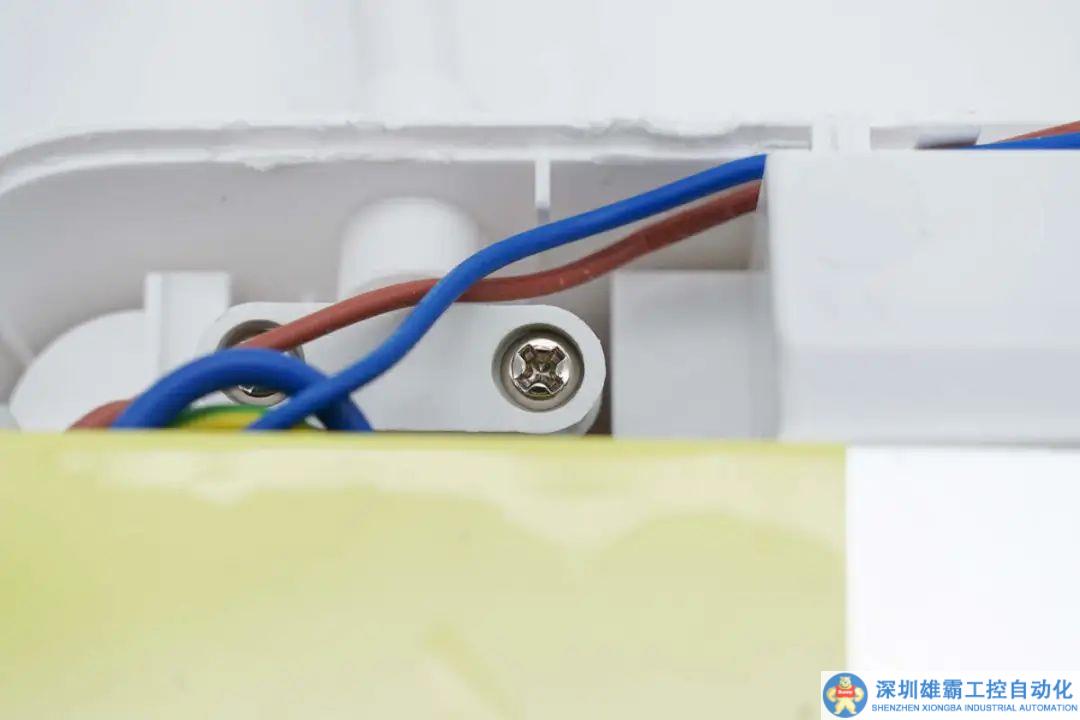

固定輸入導線的壓板采用螺絲固定。





快充模塊的塑料支架采用螺絲固定。

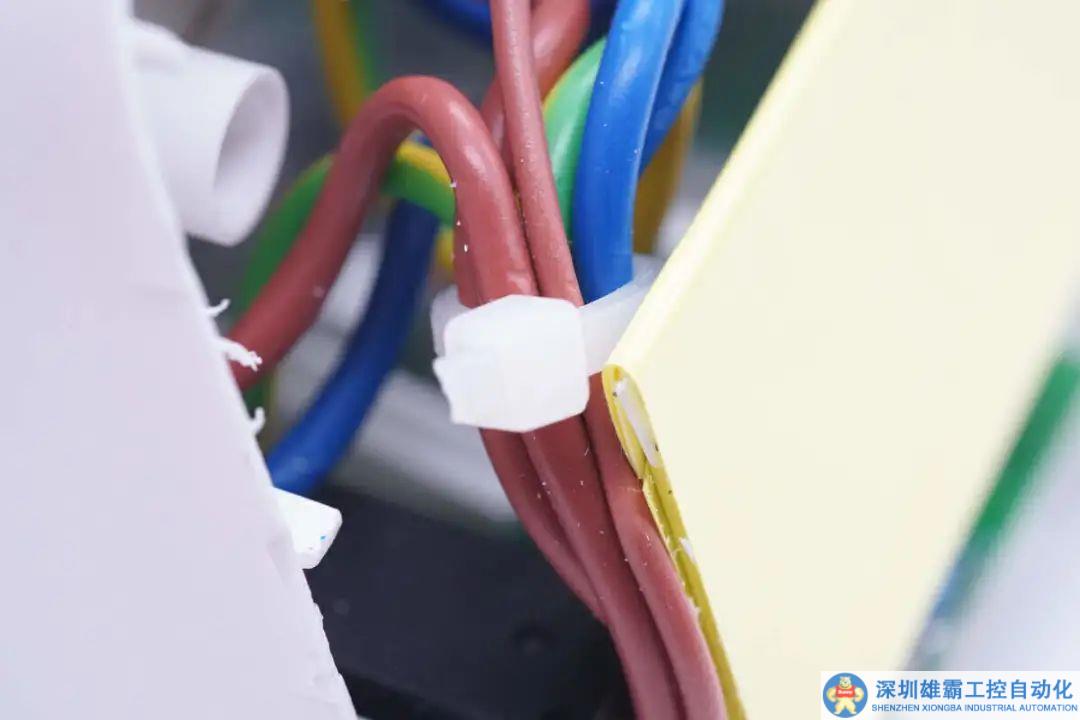

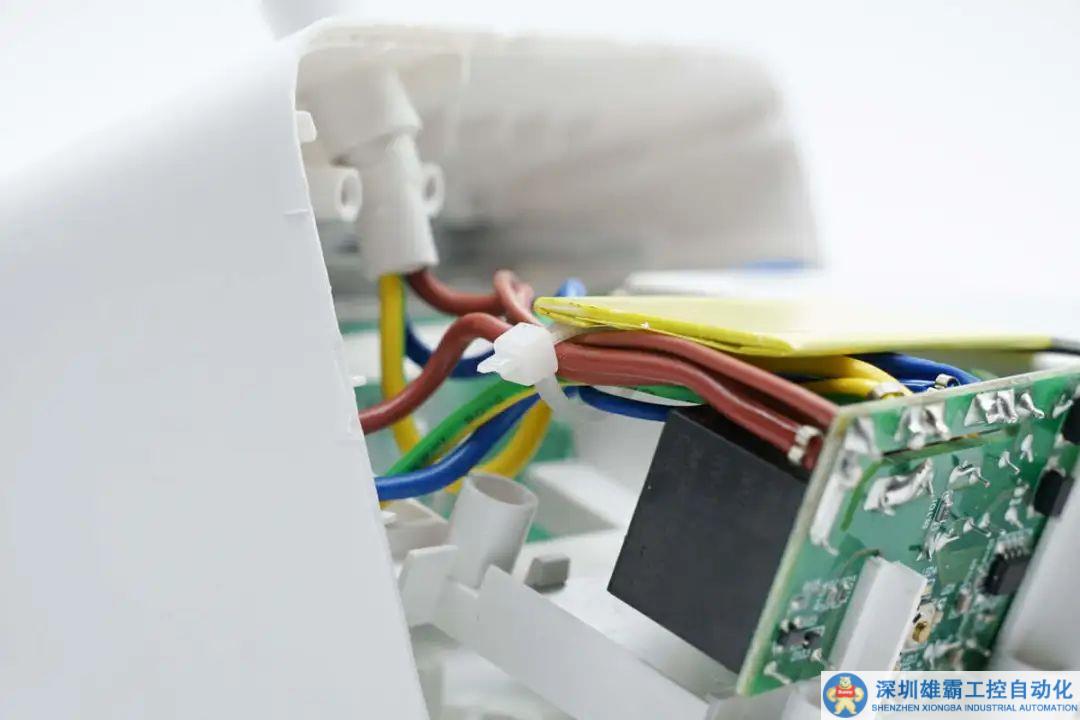

導線通過扎帶扎緊固定。

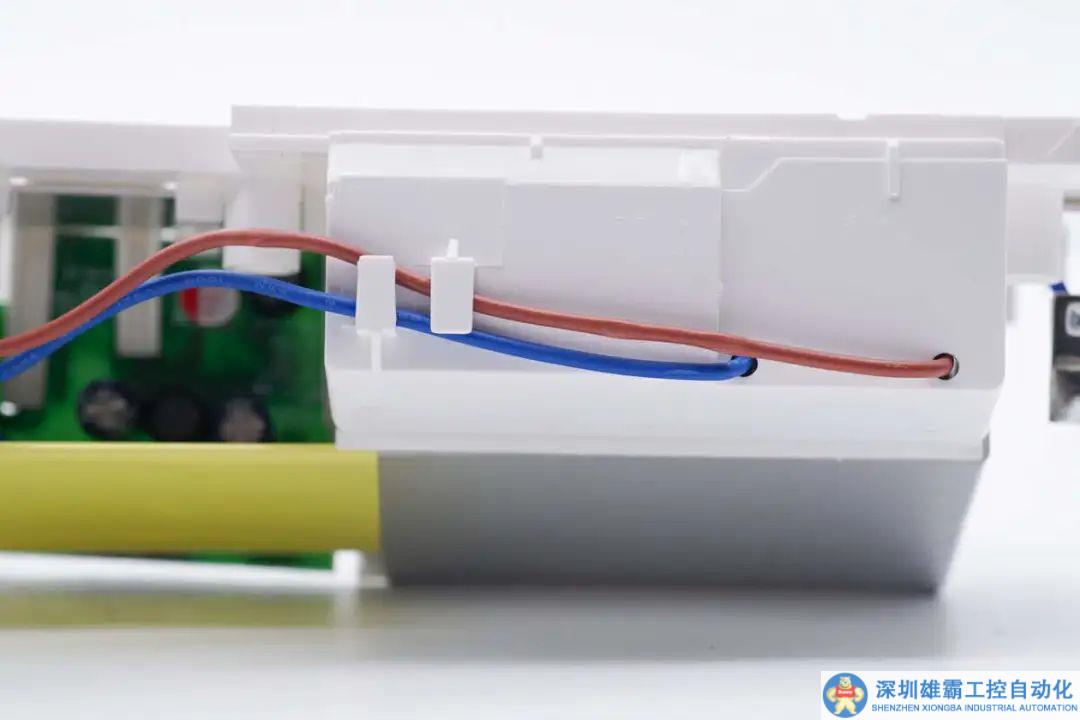

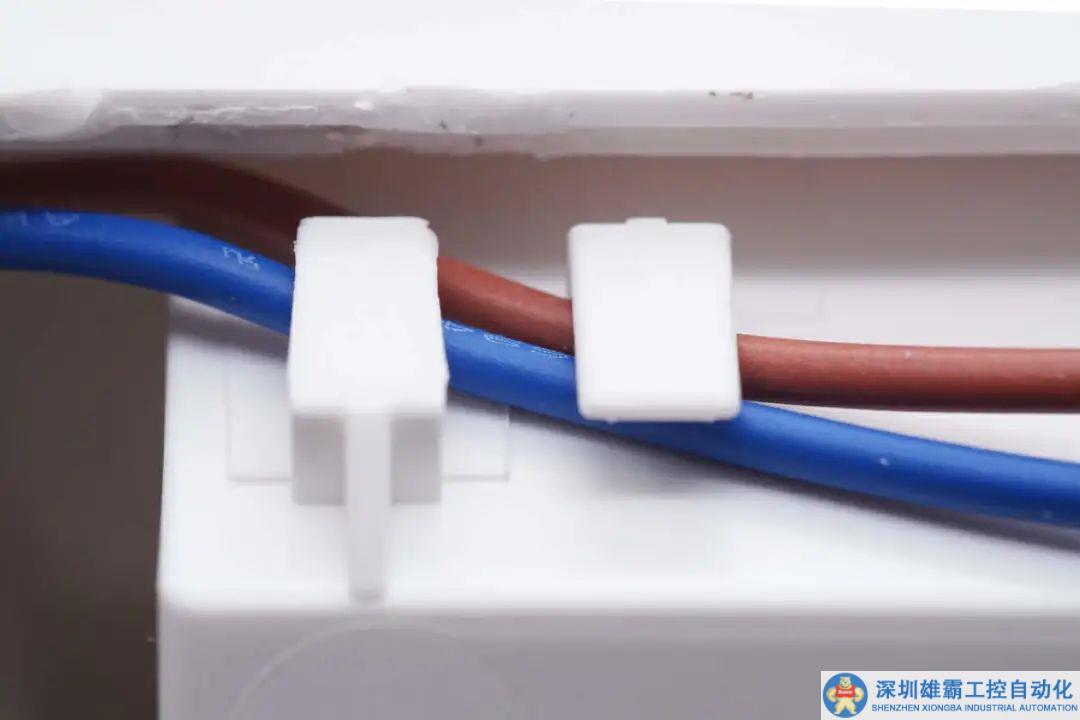

導線通過殼體結構固定。

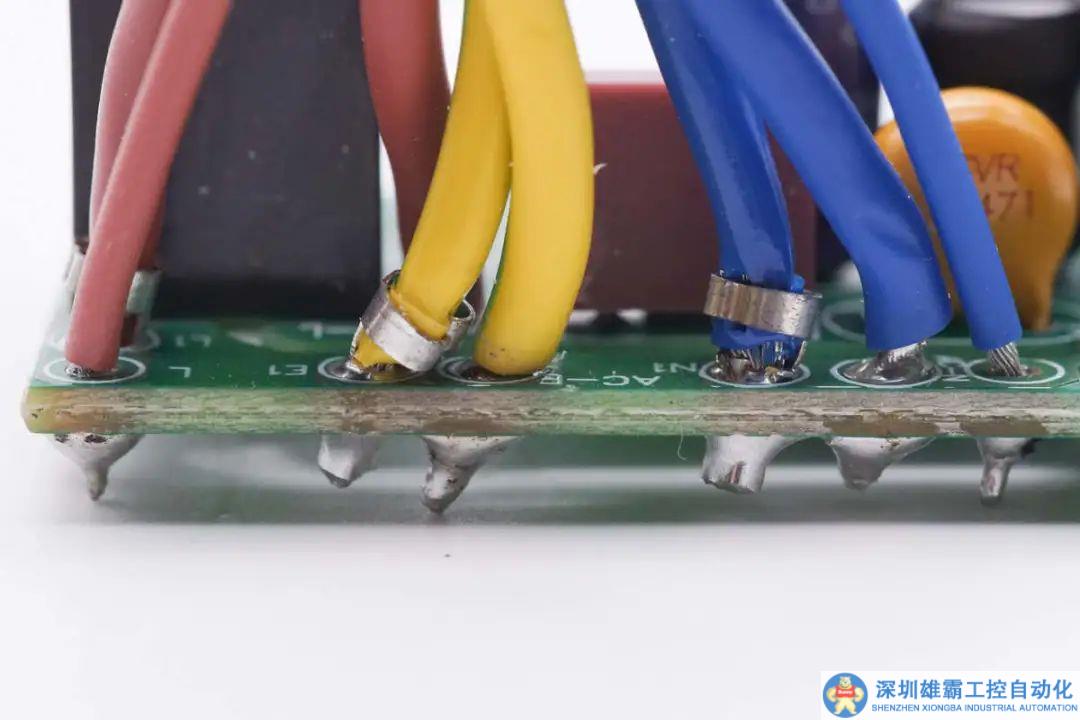

導線冷壓端子焊接連接到PCBA模塊。

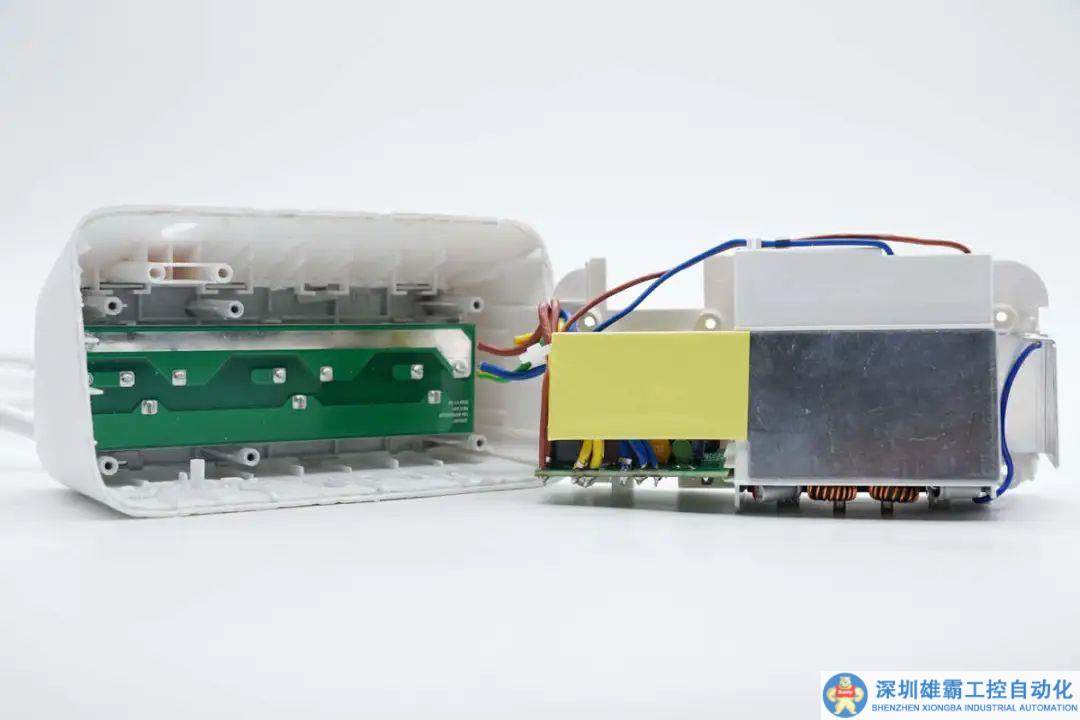

擰下螺絲取出內部PCBA模塊。





左側為控制供電的PCBA模塊。





右側為快充PCBA模塊。





連接導線通過扎帶固定。





快充模塊導線通過開孔連接。

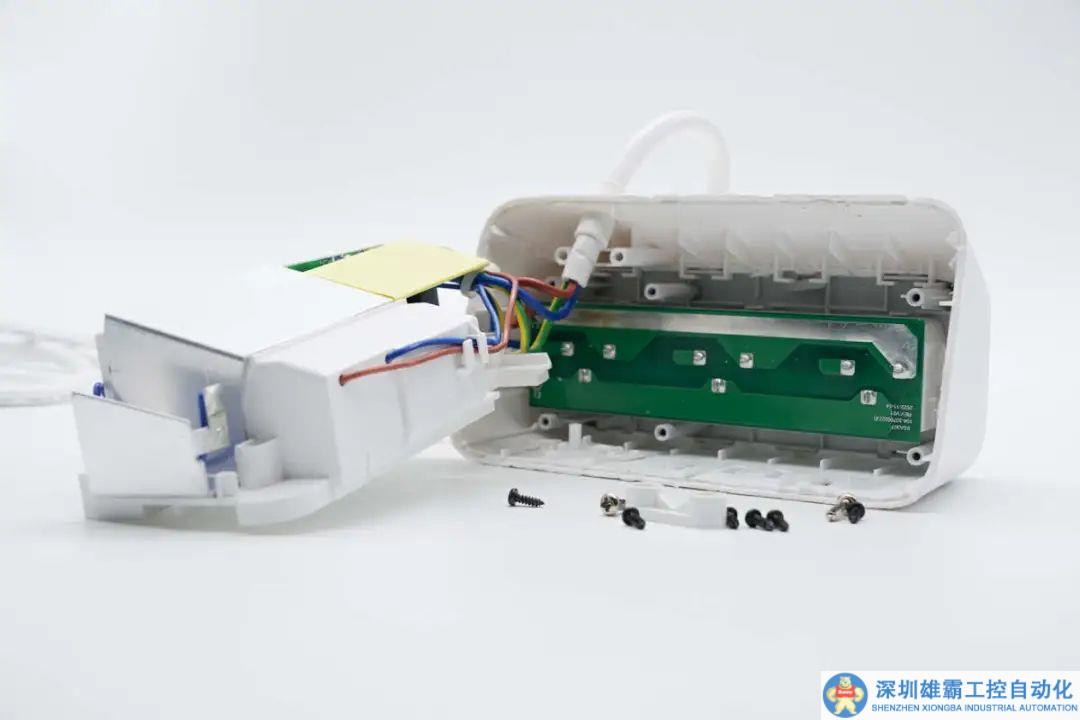

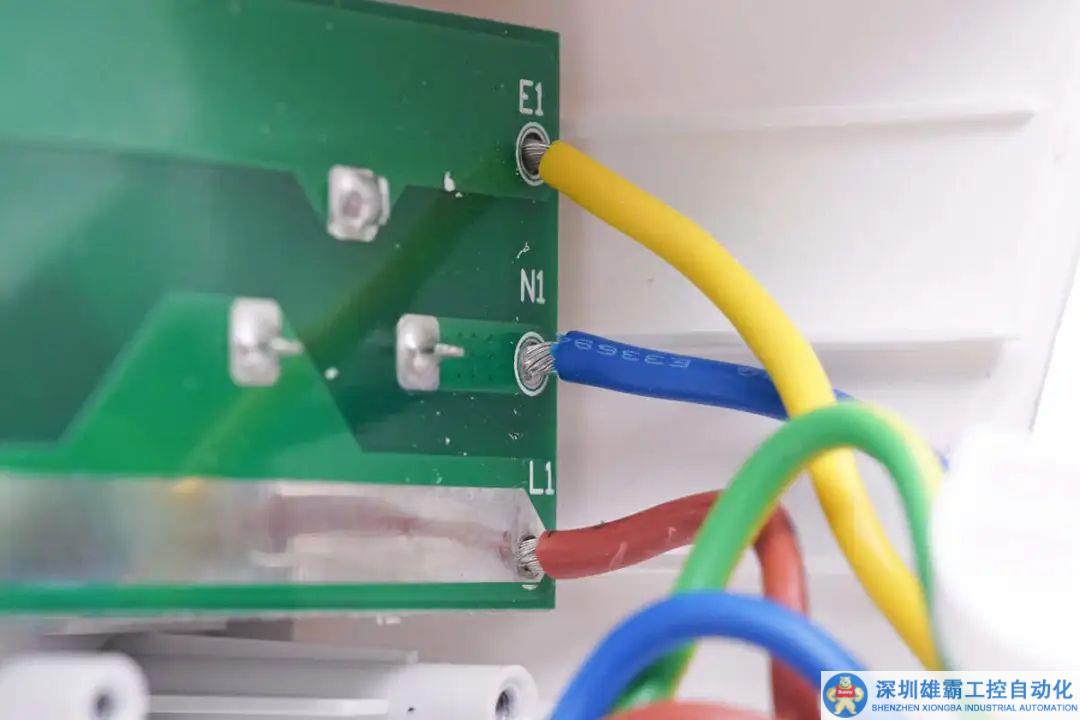

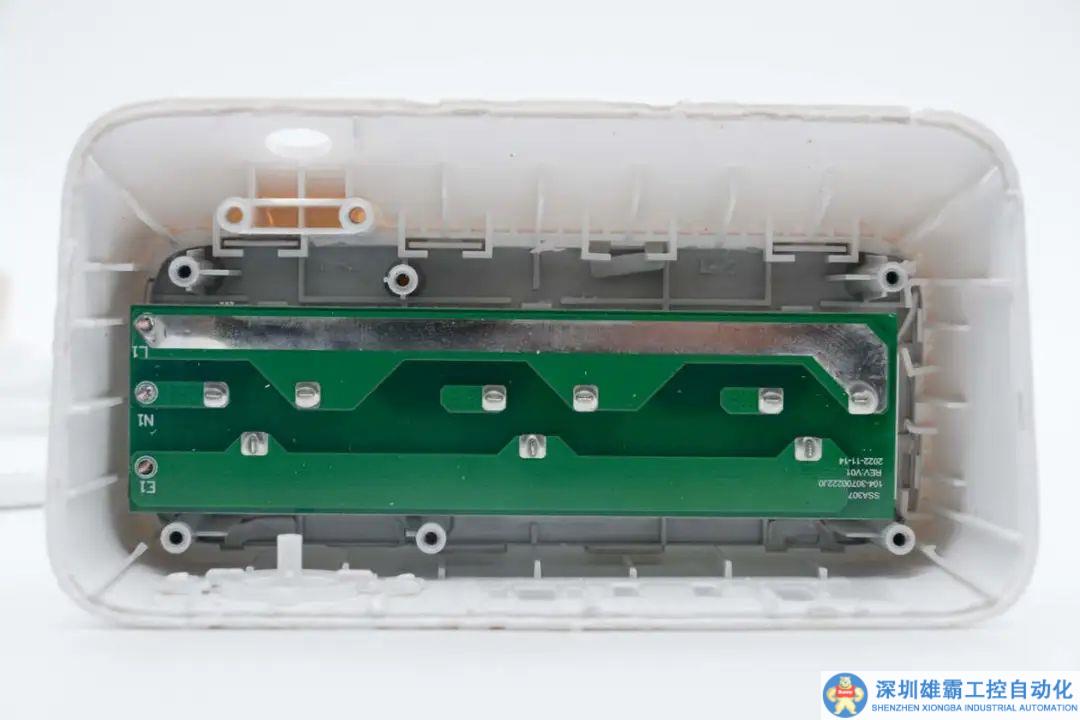

內部插座模塊與控制供電的PCB連接。

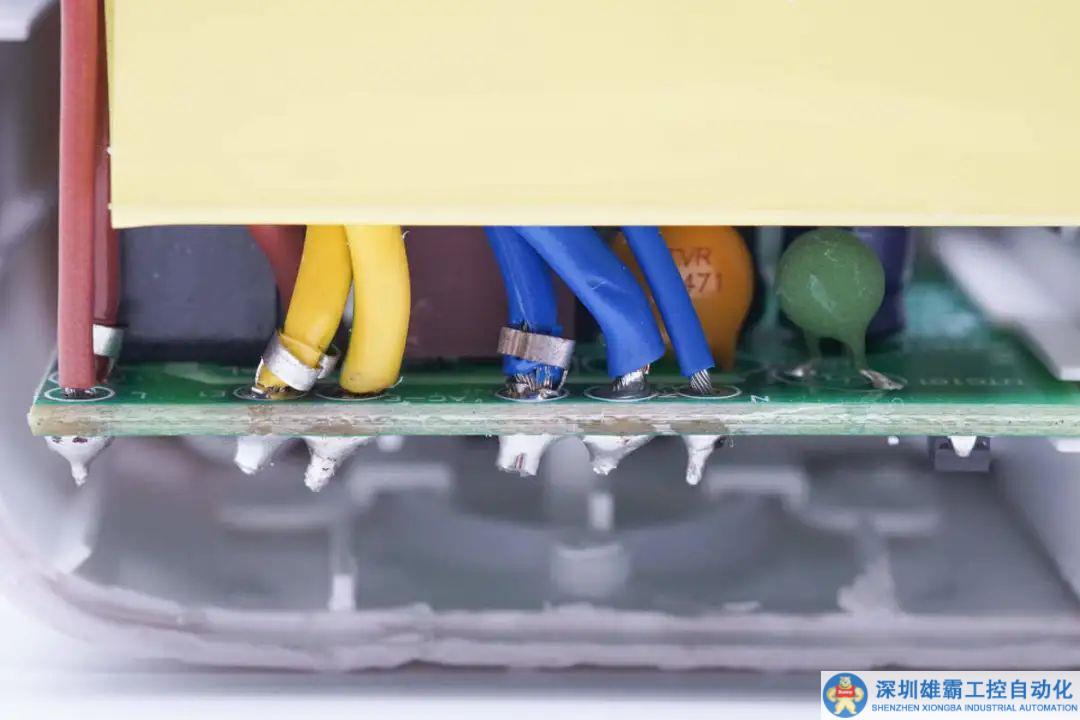

導線通過焊接連接。





殼體內部一覽，在內部為插座模塊，側邊為控制供電的按鍵。

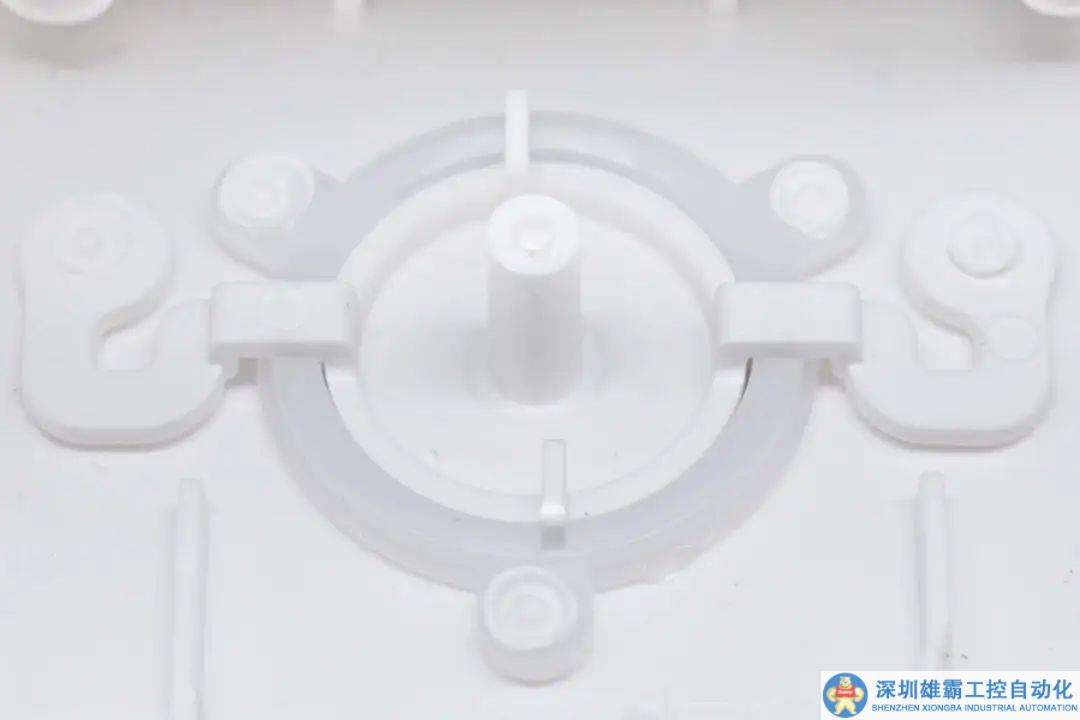

按鍵按鈕和透光結構一覽。

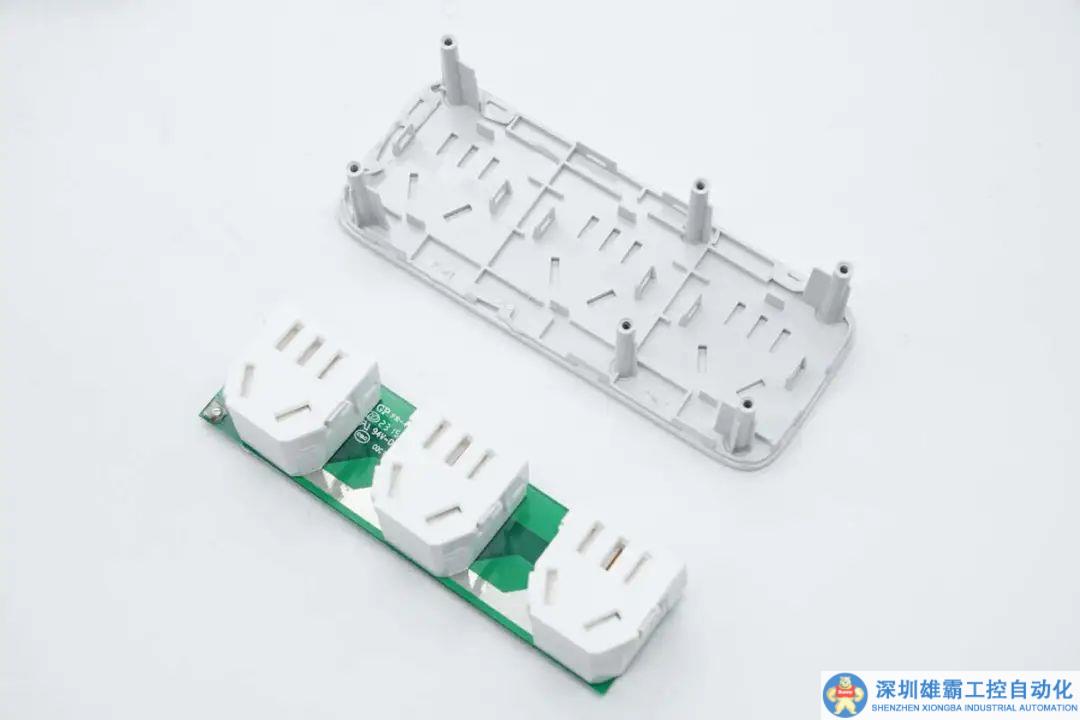

拆開卡扣固定的面板，內部插座模塊一覽。

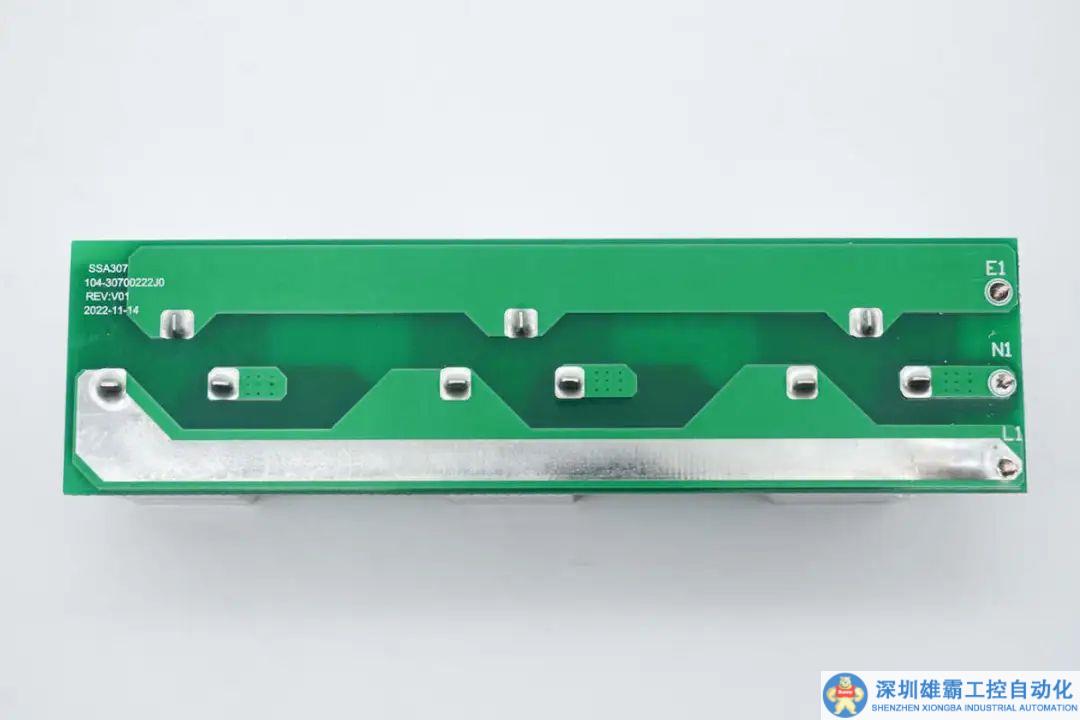

插座模塊通過焊接連接到PCB上。





插座正面覆蓋安全門，防止異物進入。

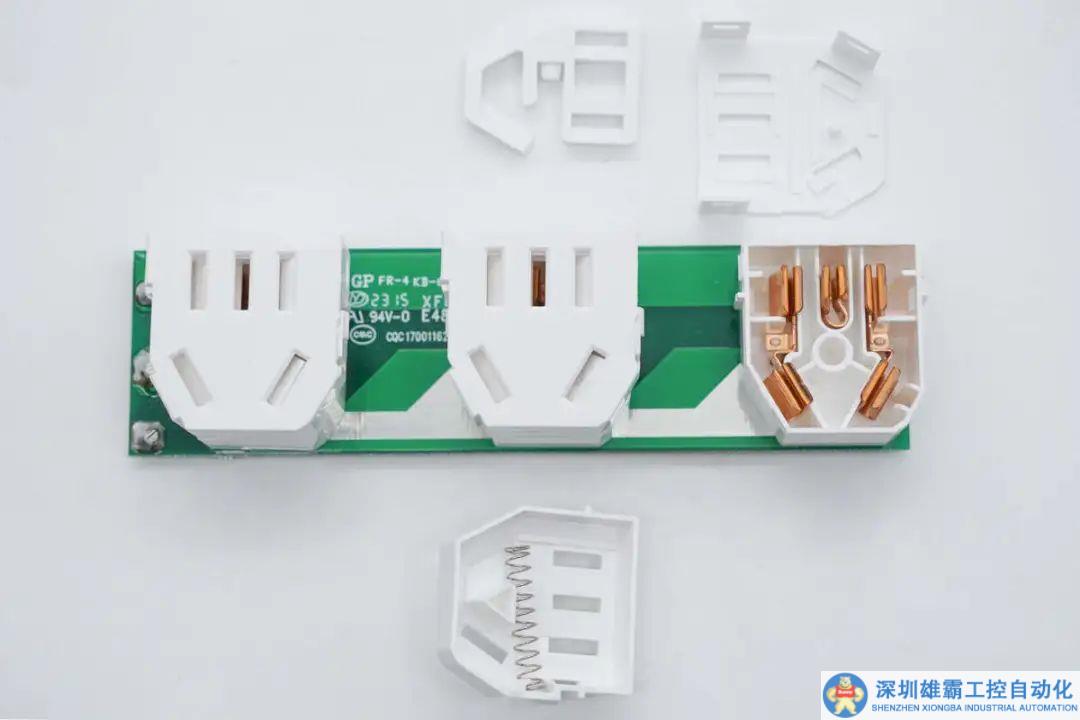

拆下安全門，內部插座采用一體銅條設計，接觸電阻更低，更加耐用。

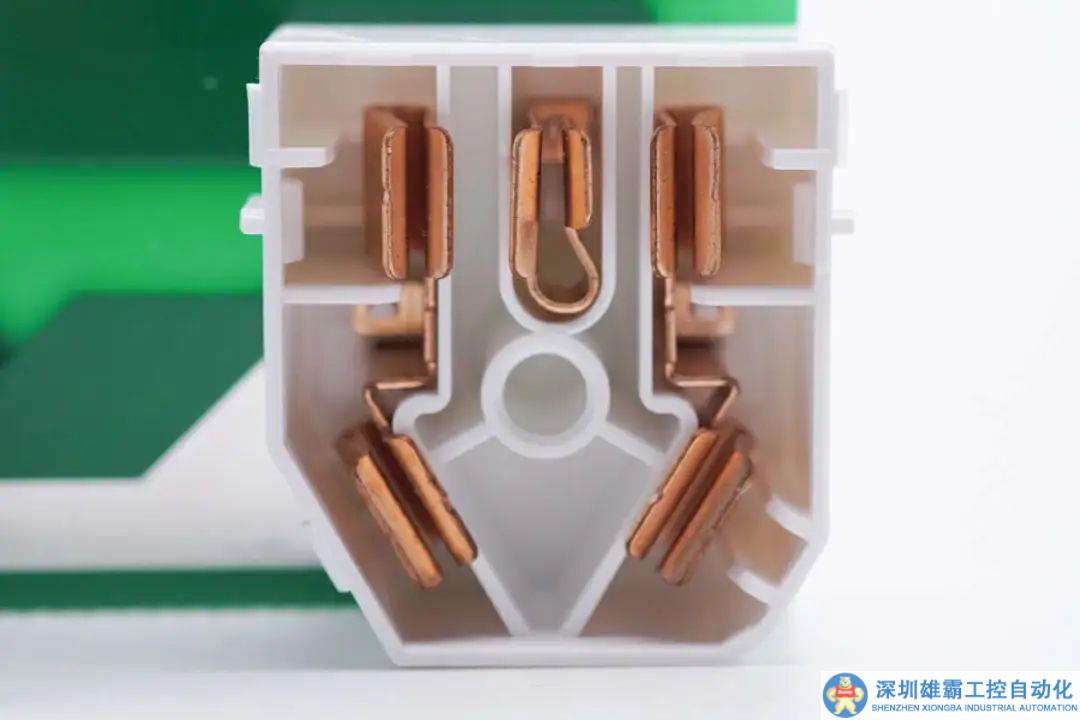

插座內部銅條特寫。

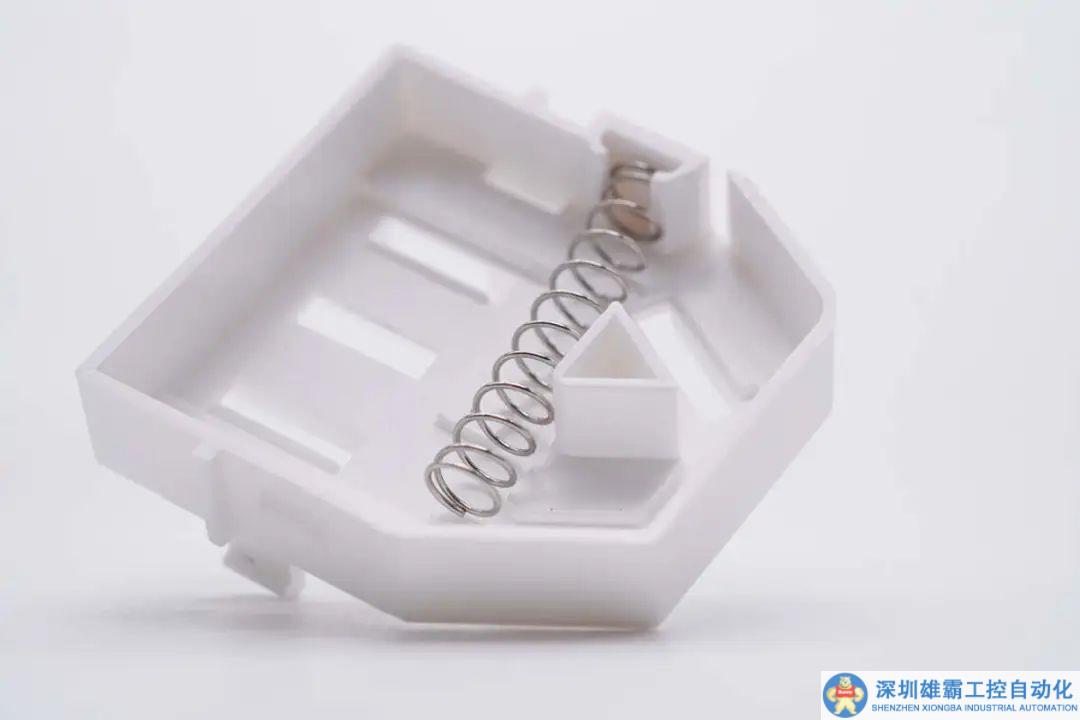

安全門機構通過彈簧復位。

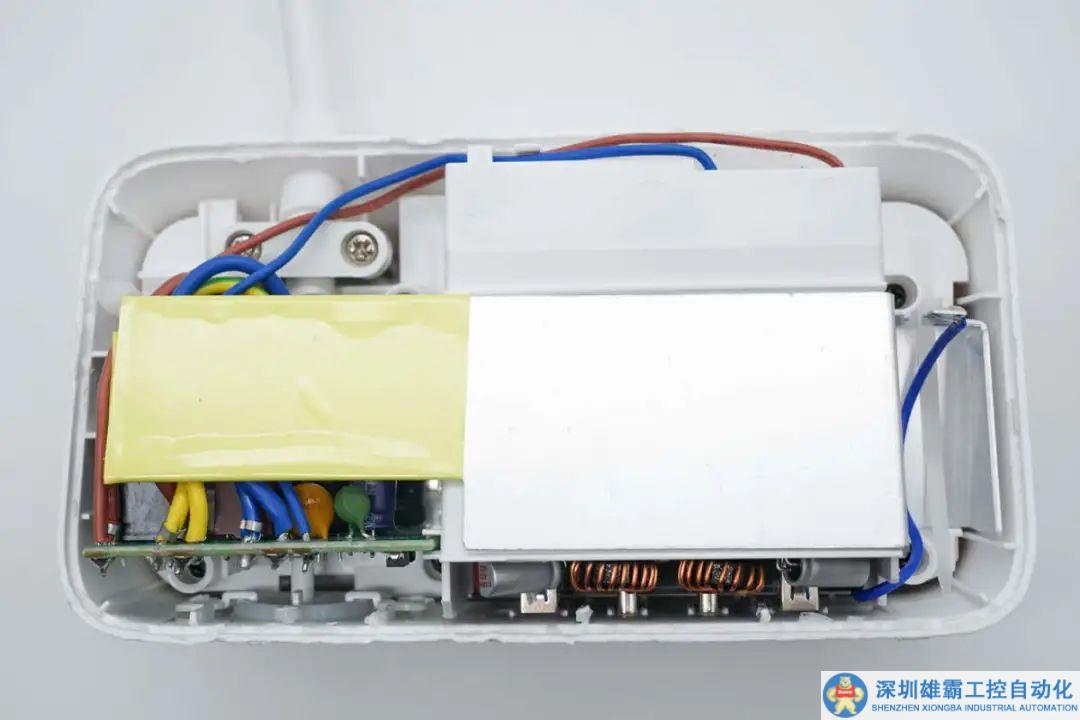

內部模塊覆蓋鋁制散熱片，對應供電控制的位置粘貼膠帶絕緣。

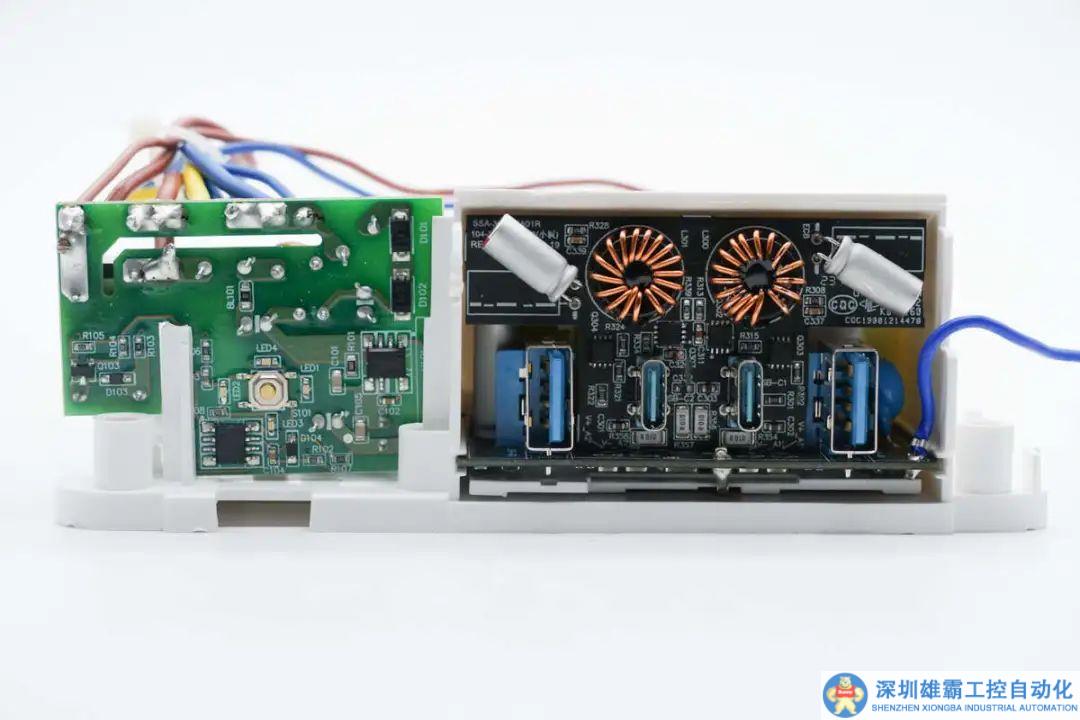

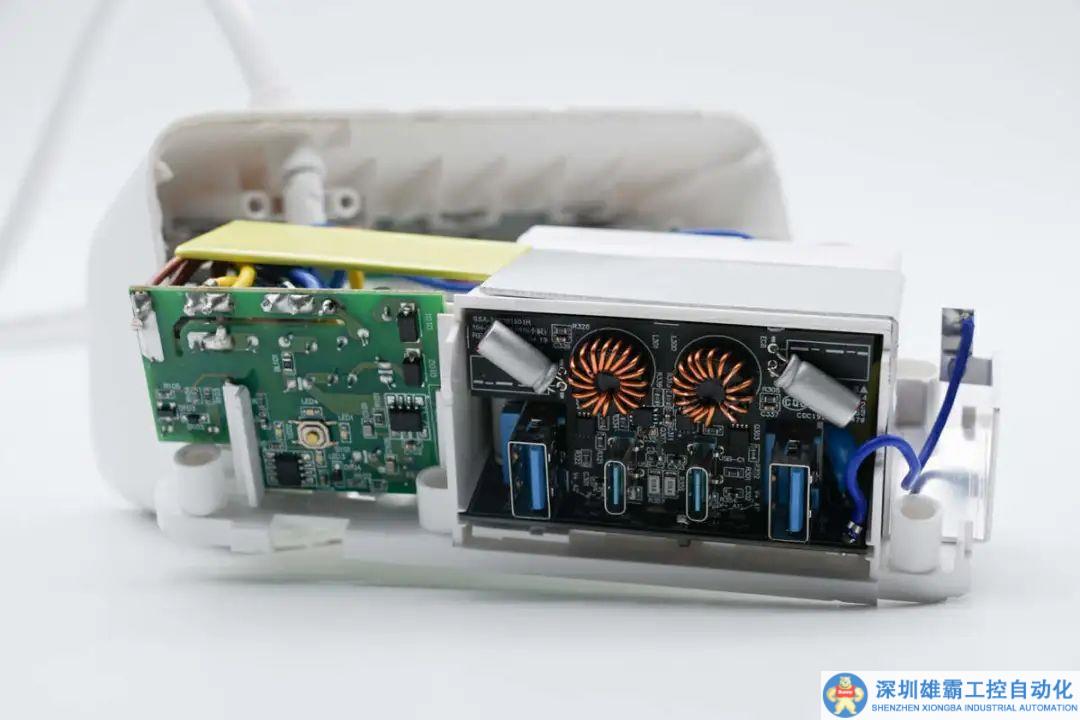

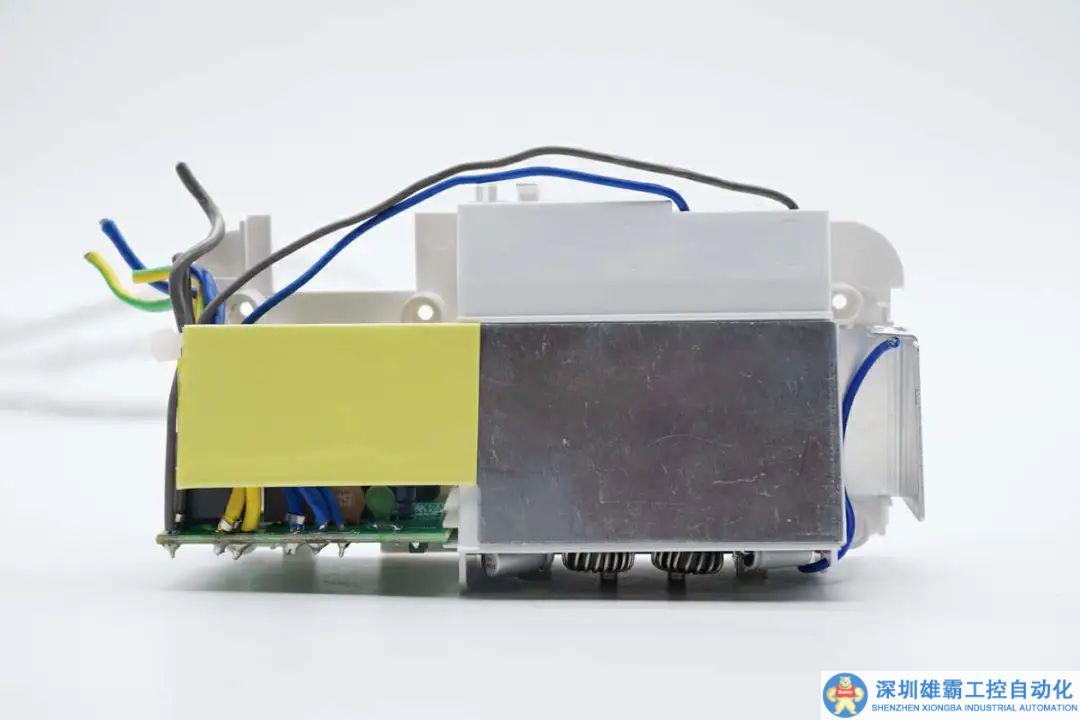

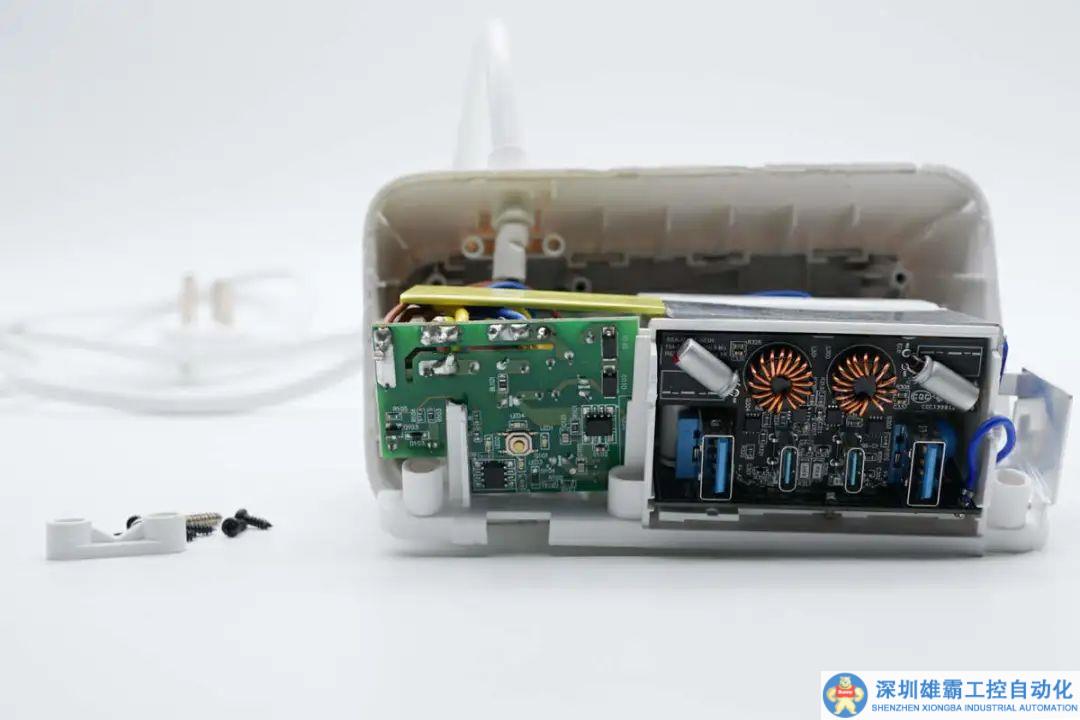

內部供電控制模塊和快充PCBA模塊一覽。





從塑料殼體中取出快充PCBA模塊。





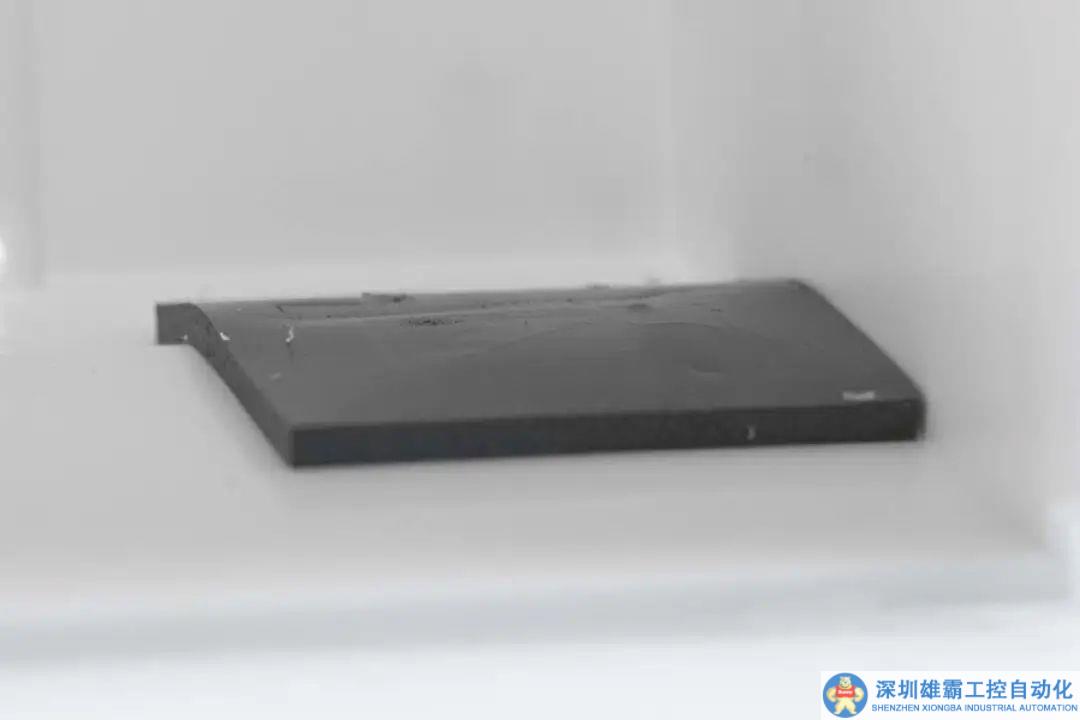

殼體內部粘貼一片導熱墊。

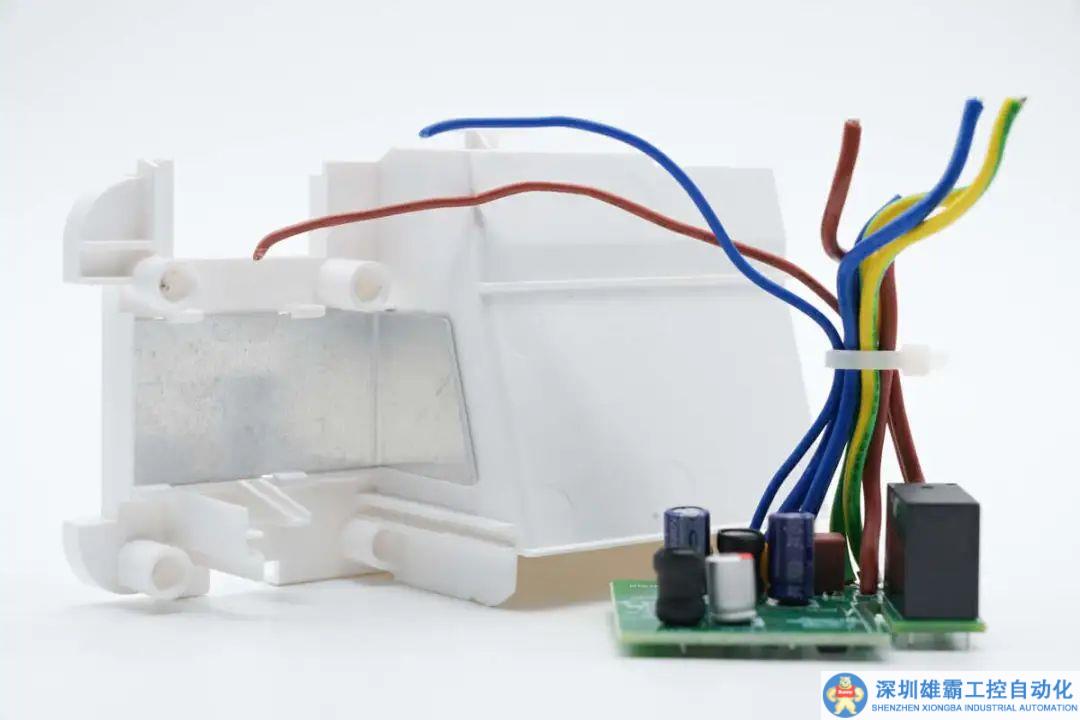

拆下供電控制的PCBA模塊，殼體內部固定一片鋁片散熱。





導線通過焊接連接。

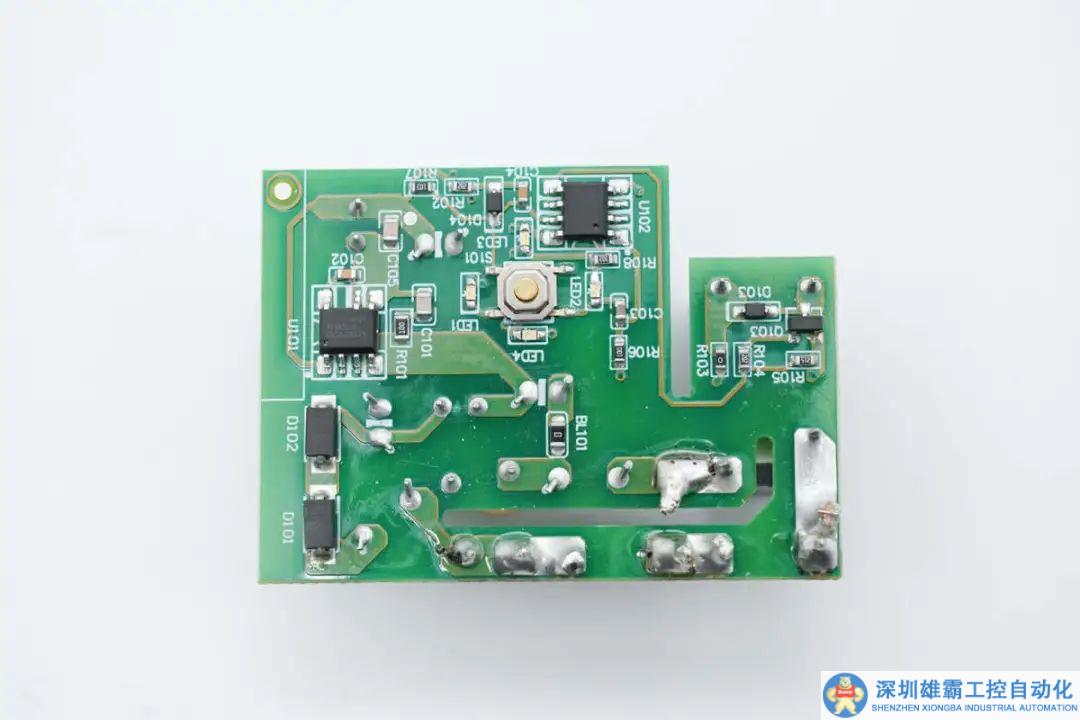

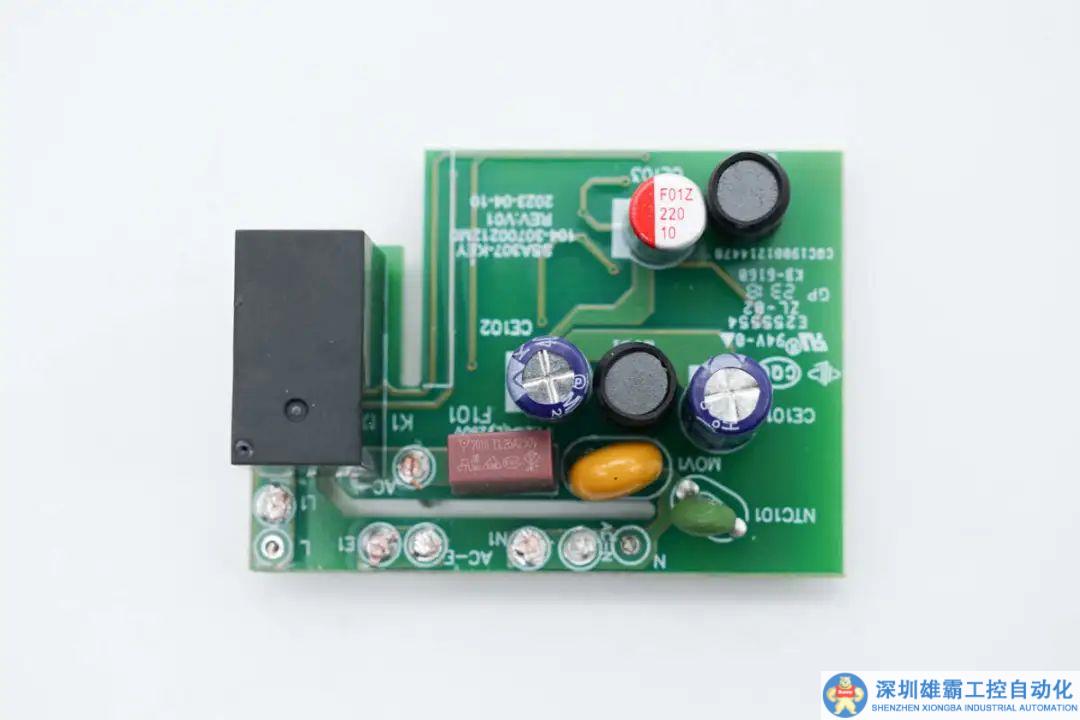

供電控制PCBA模塊焊接保險絲，NTC熱敏電阻，壓敏電阻，濾波電容，降壓電感和繼電器。





背面焊接一顆降壓芯片和MCU以及貼片按鍵。

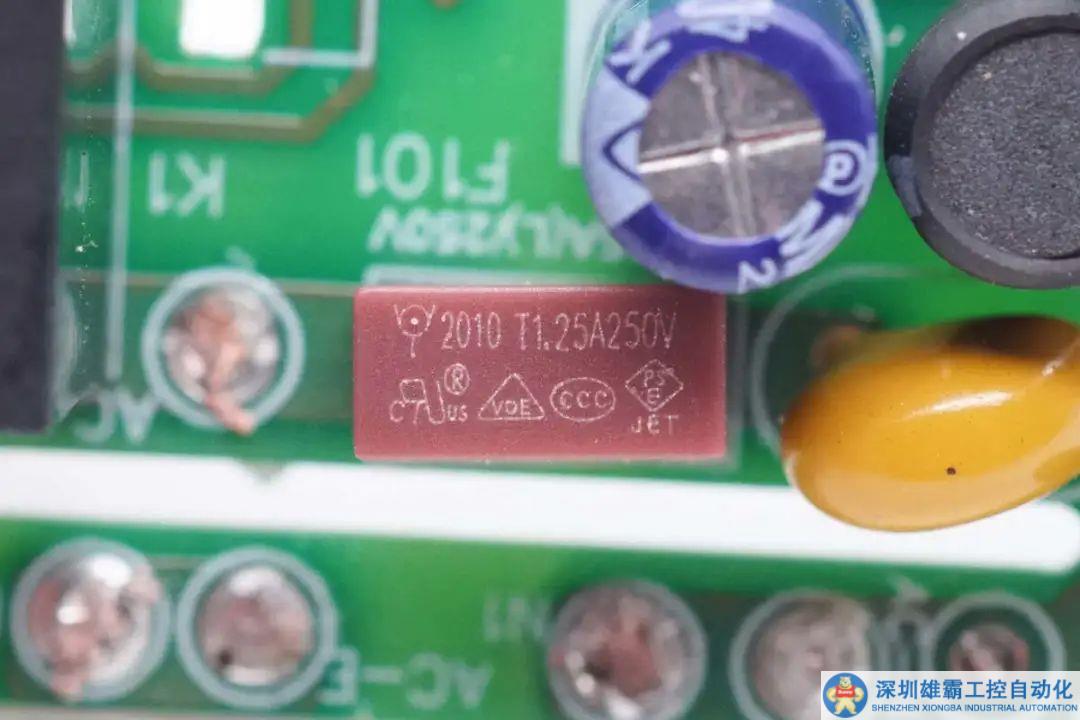

輸入端延時保險絲來自華德，規格為1.25A 250V。

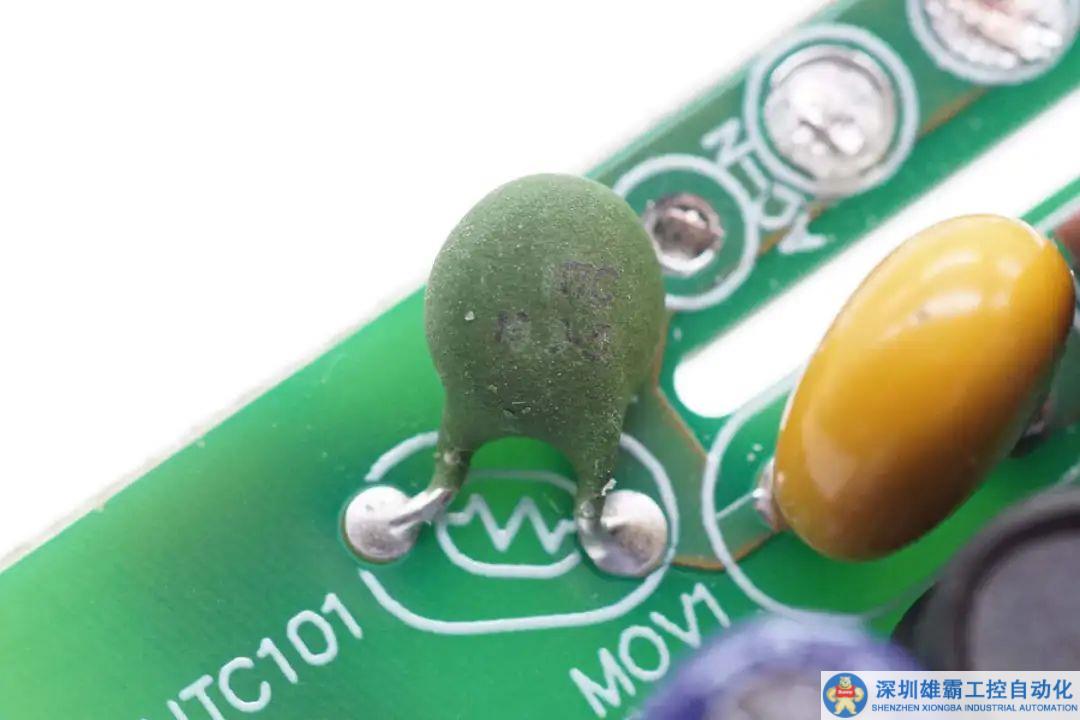

NTC熱敏電阻用于抑制上電的浪涌電流。

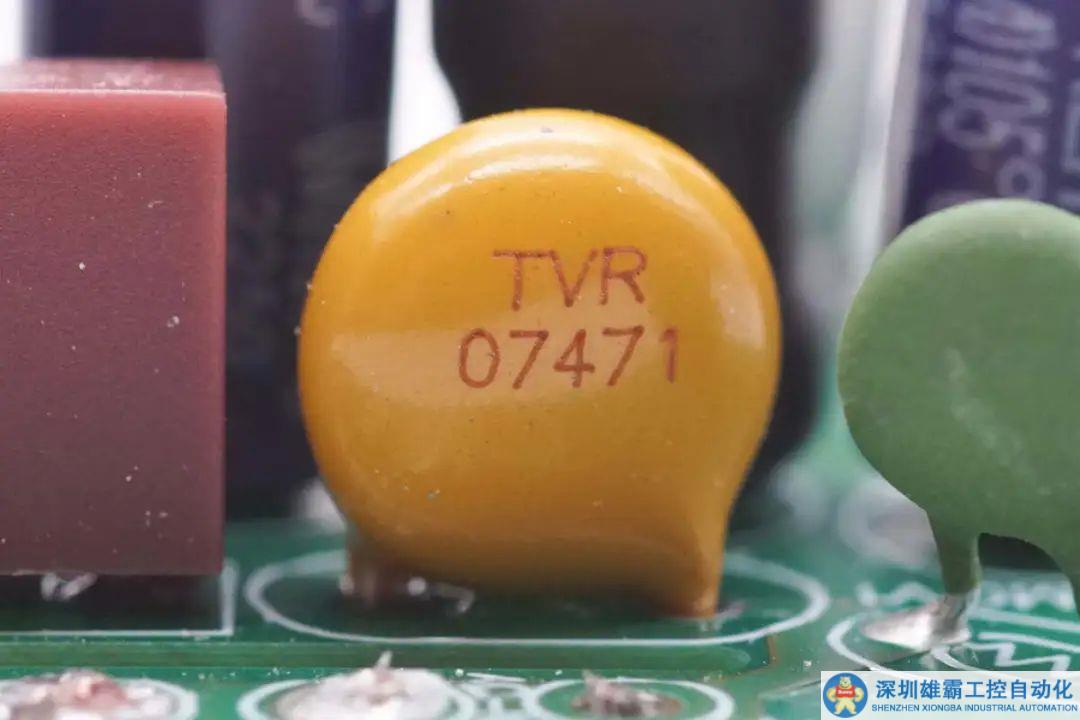

壓敏電阻絲印TVR07471。

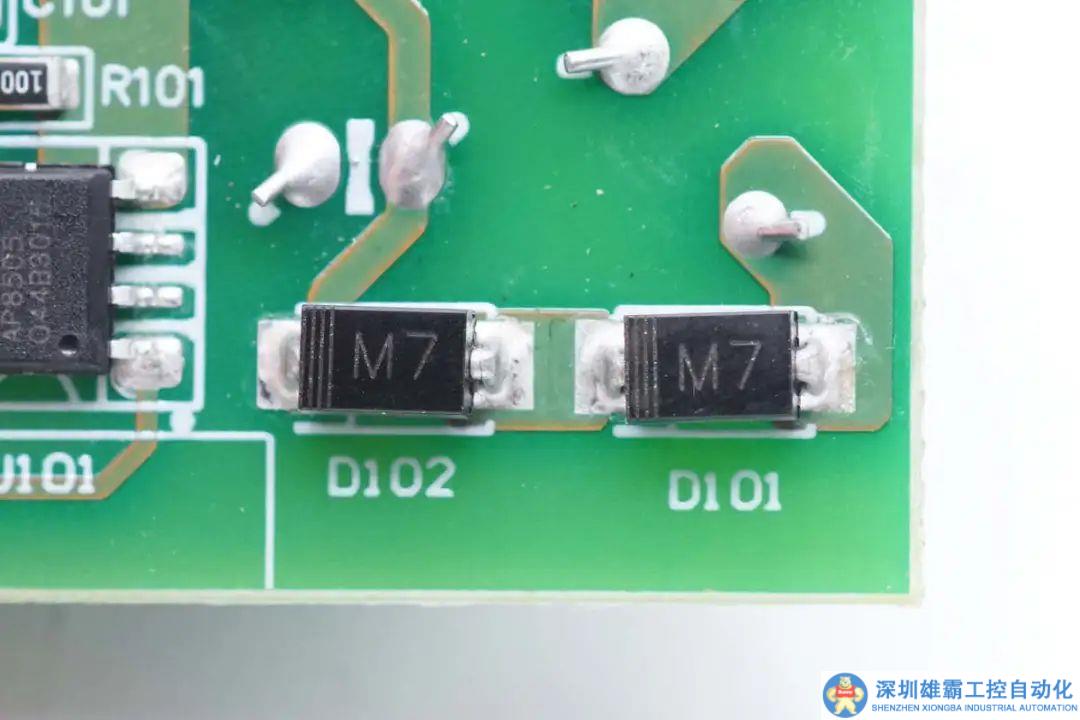

兩顆M7二極管串聯，半波整流。

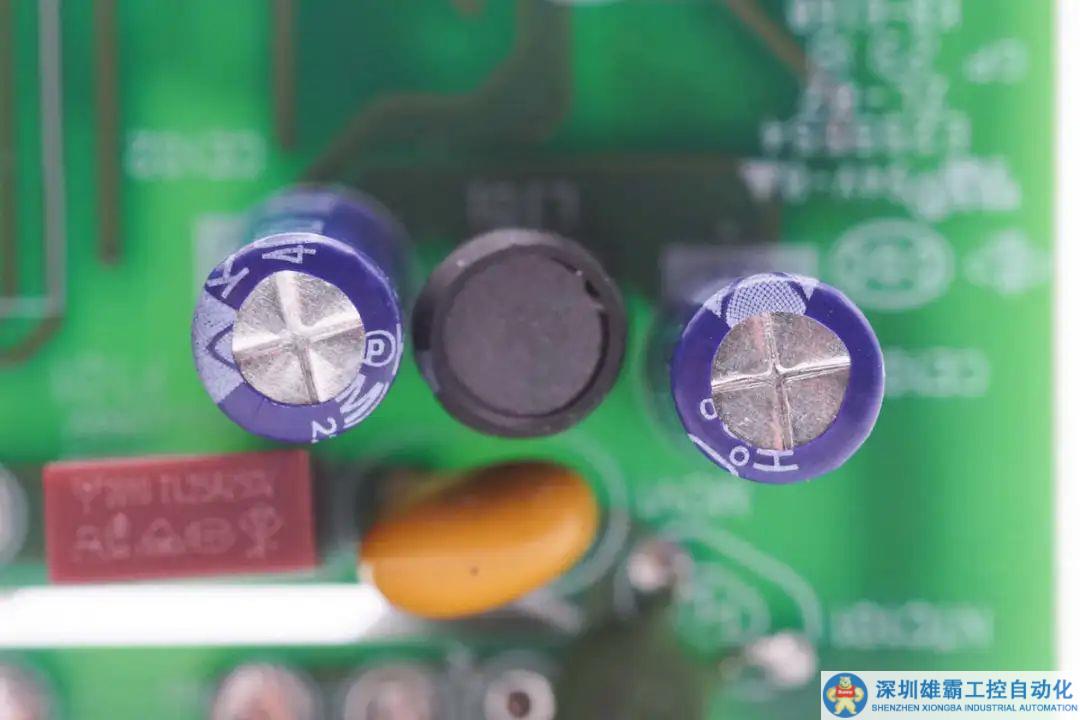

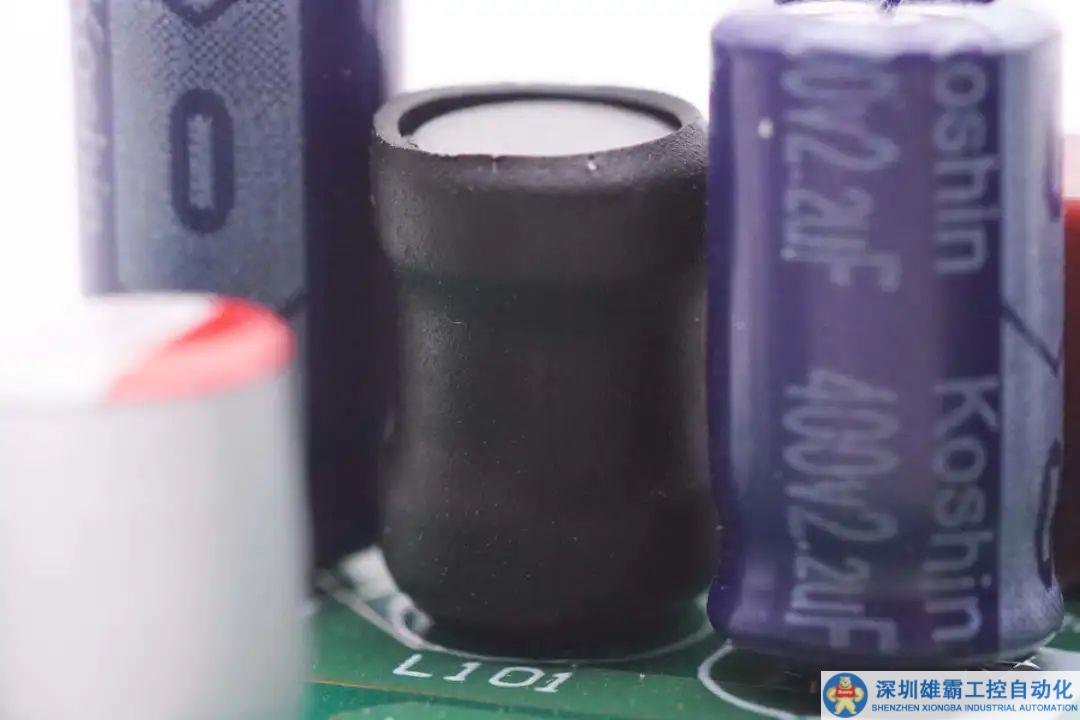

兩顆高壓濾波電容和濾波電感特寫。

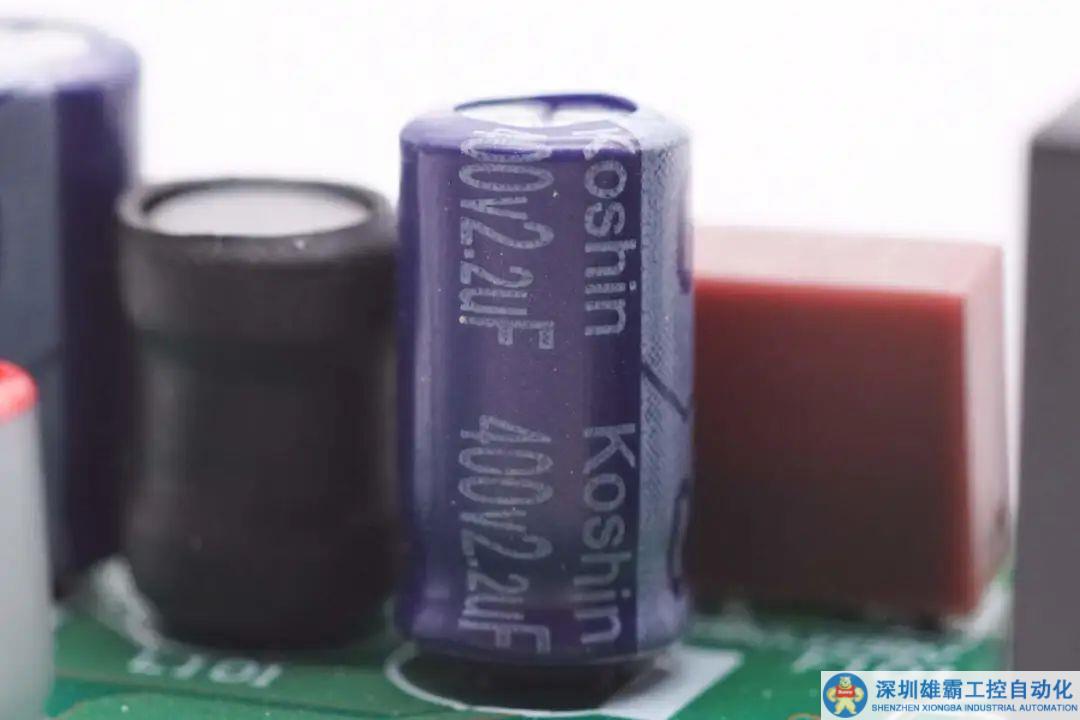

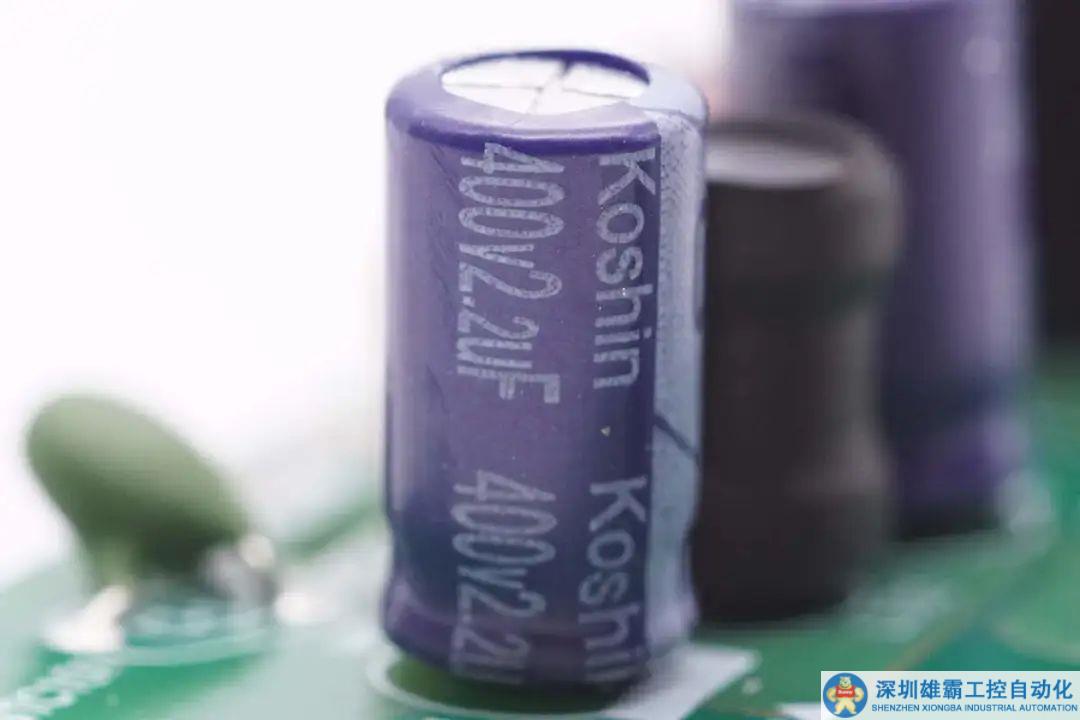

高壓濾波電容來自東佳，規格為400V 2.2μF。

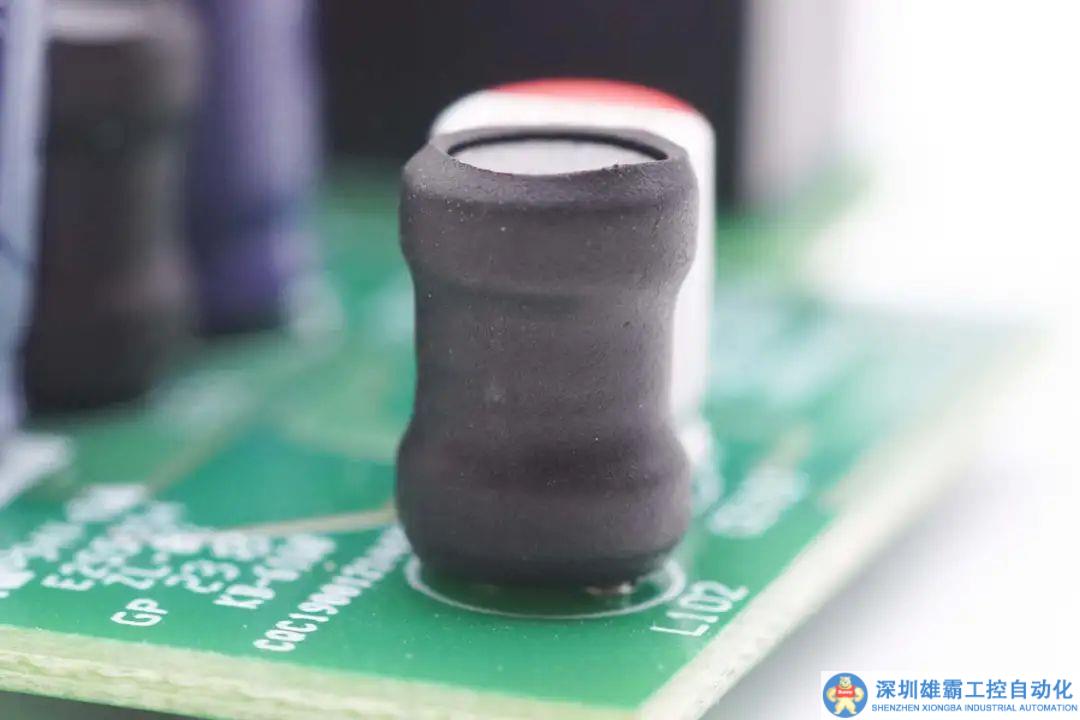

濾波電感采用工字磁芯繞制，外套熱縮管絕緣。





另一顆高壓濾波電容規格相同。





非隔離降壓芯片來自芯朋微，型號AP8505，是一顆固定5V輸出的高壓降壓芯片，芯片內置500V耐壓高可靠MOS管，具備超低待機功耗，并具備過流保護，欠壓保護和過熱保護功能。





工字磁芯降壓電感特寫，外套熱縮管絕緣。

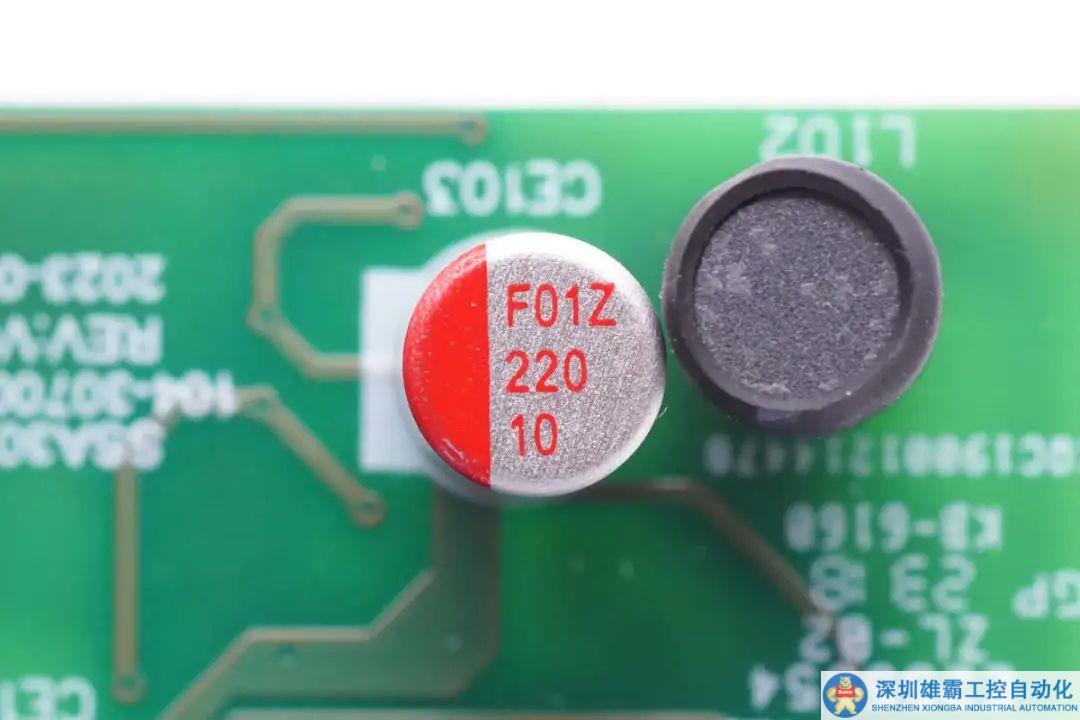

輸出濾波電容規格為220μF 10V。

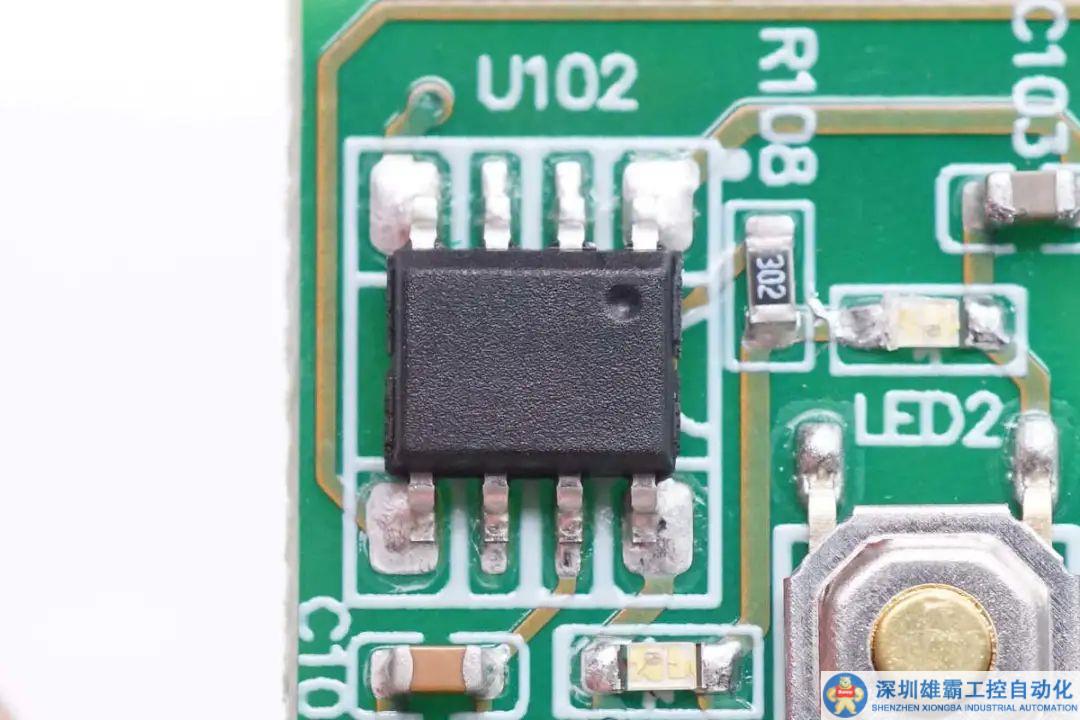

用于控制繼電器開關的無標MCU特寫。

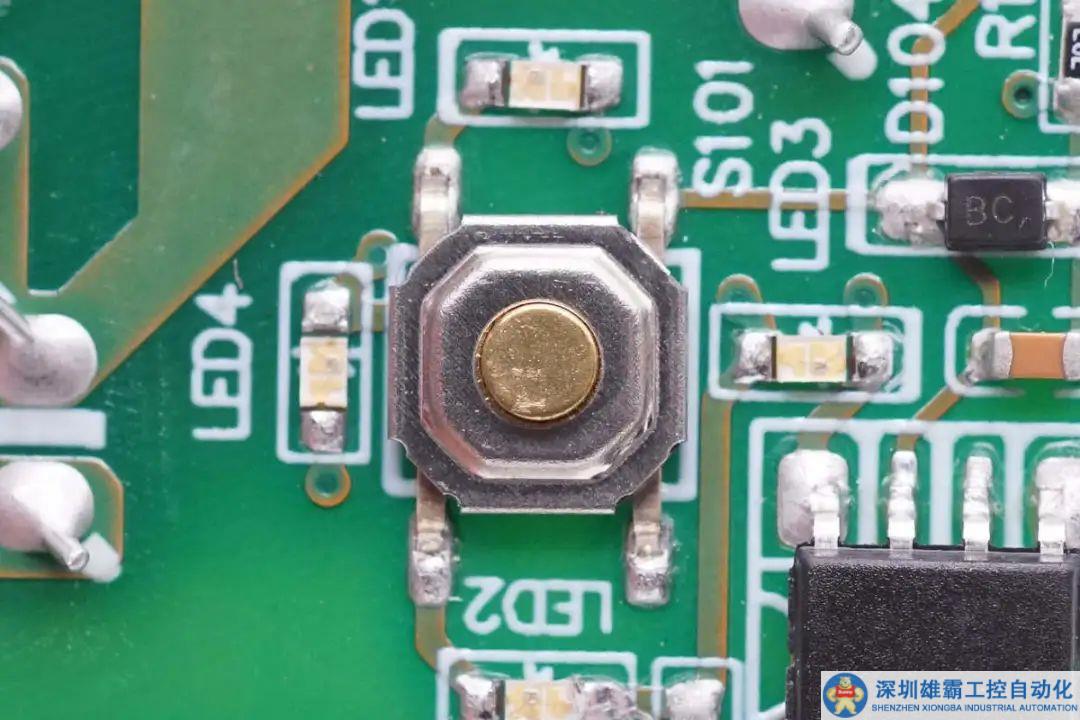

開關按鍵四周焊接LED指示燈。

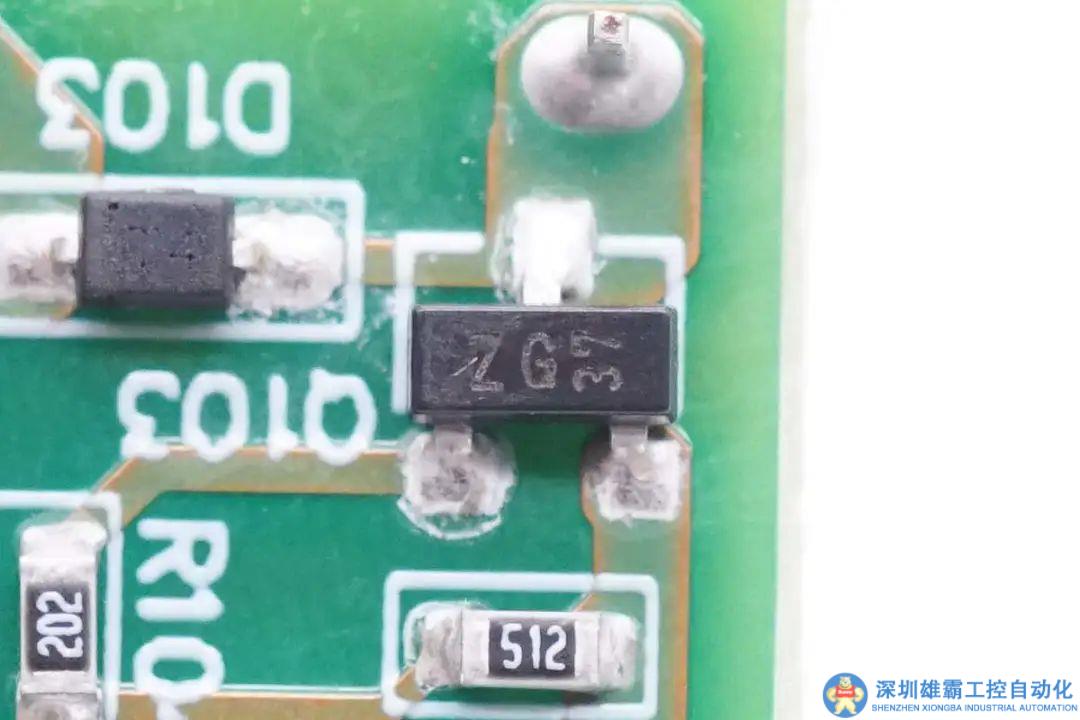

用于控制繼電器開合的三極管絲印ZG。

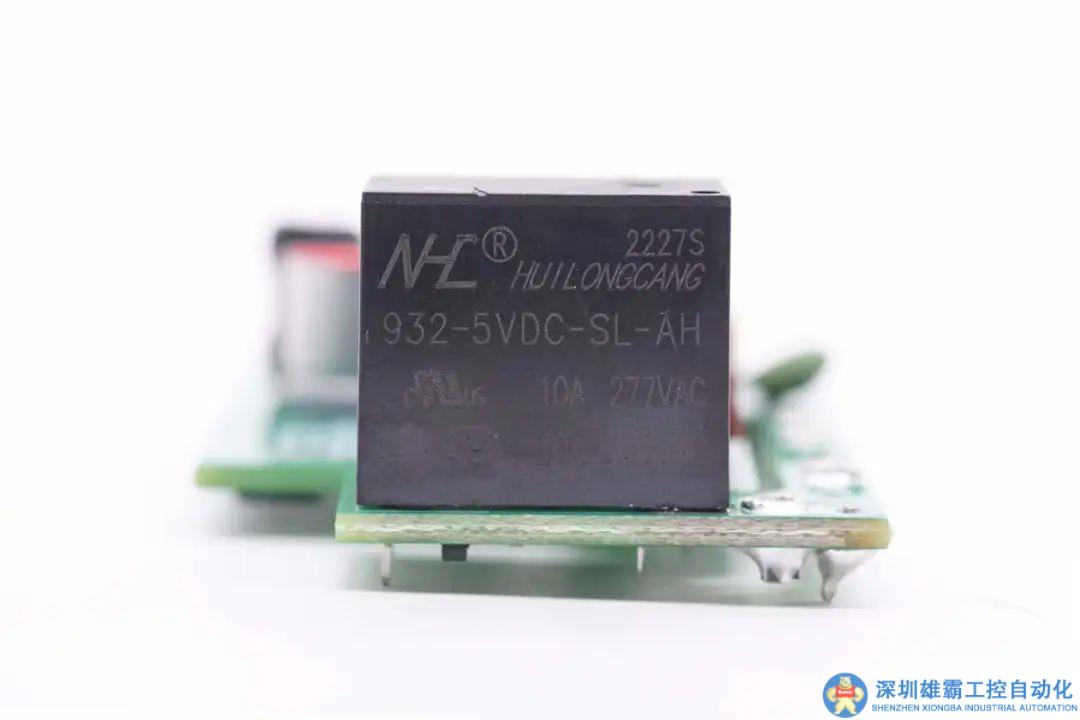

控制全局供電的繼電器來自匯龍倉，為932小型功率繼電器，線圈電壓為5V，觸點額定電流10A。

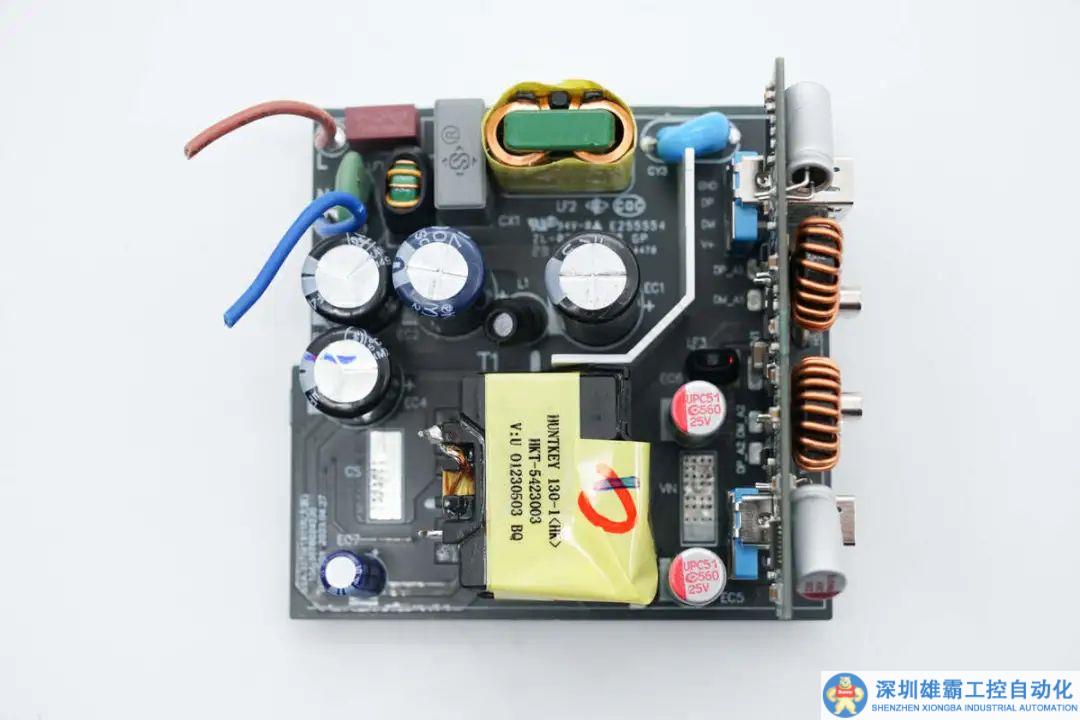

快充PCBA模塊一覽，左上角焊接保險絲，NTC熱敏電阻，共模電感，安規X2電容。下方焊接高壓濾波電容，底部焊接開關變壓器，右側焊接濾波電容和輸出降壓小板。

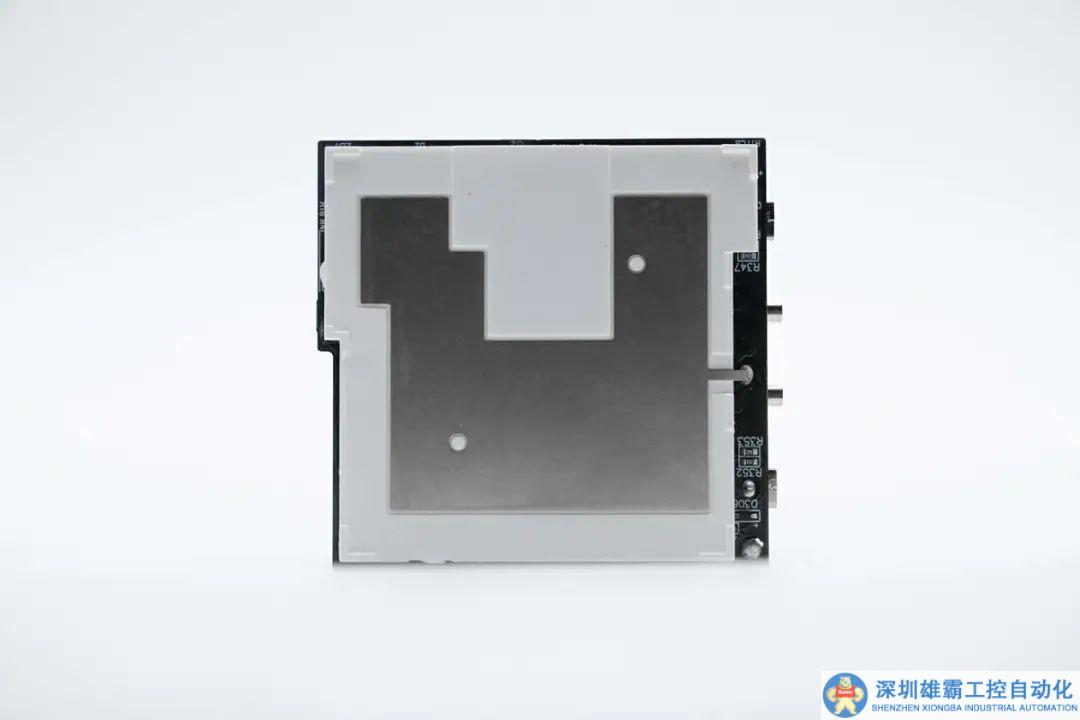

PCBA模塊背面覆蓋塑料隔離板，插入PCBA模塊開槽絕緣，在隔離板背面焊接金屬片用于散熱。

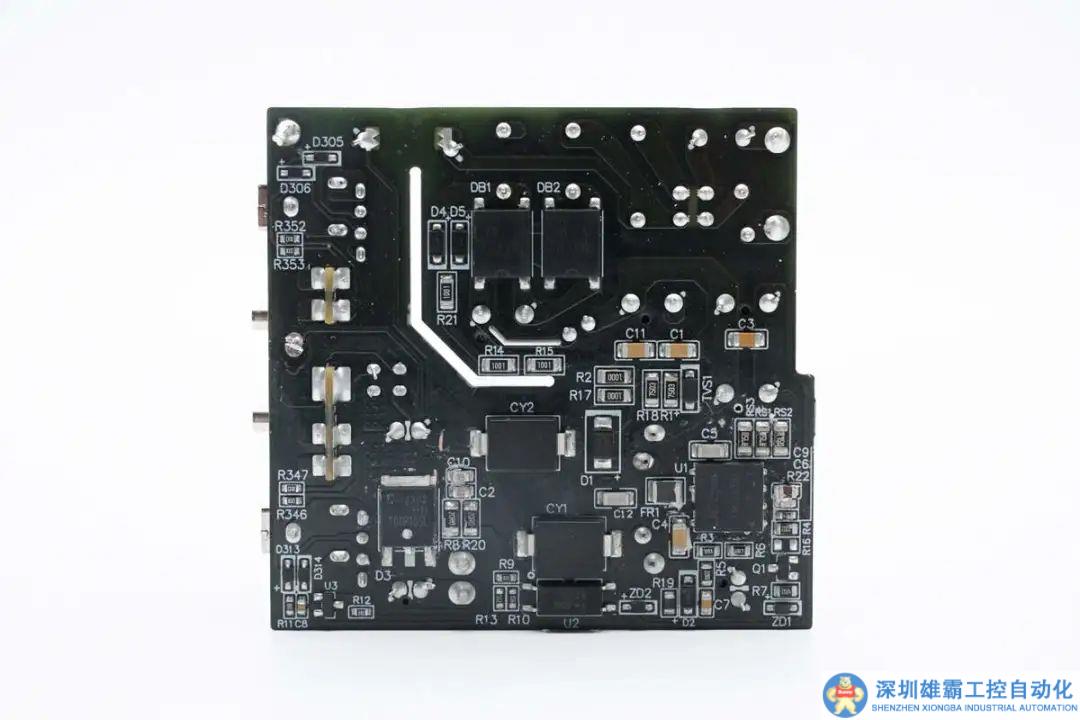

PCBA模塊背面焊接整流橋，氮化鎵合封芯片，反饋光耦，貼片Y電容和同步整流芯片。



通過對PCBA模塊的觀察發現，航嘉充吧W68采用反激開關電源設計，搭配同步整流，固定電壓輸出。輸出采用兩路單獨的降壓電路，實現兩路獨立快充輸出以及功率自動分配功能。下面我們就從輸入端開始了解快充PCBA模塊的設計和用料。





PCBA模塊輸入端一覽，焊接保險絲，NTC熱敏電阻，共模電感和高壓濾波電容。

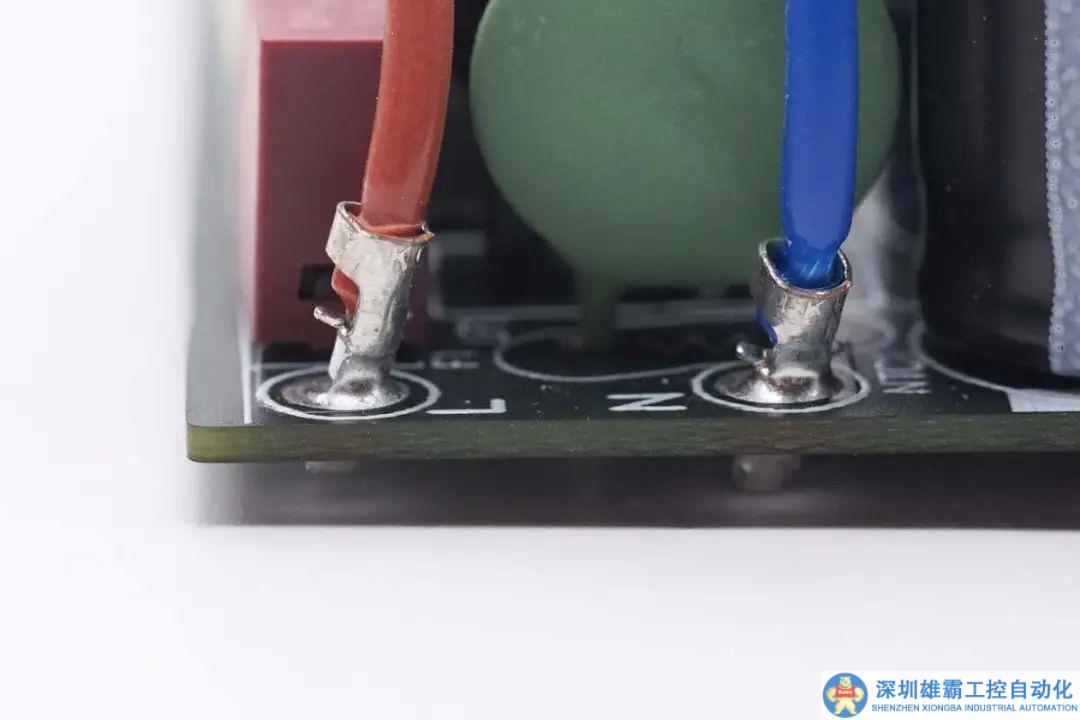

交流輸入導線冷壓端子焊接。

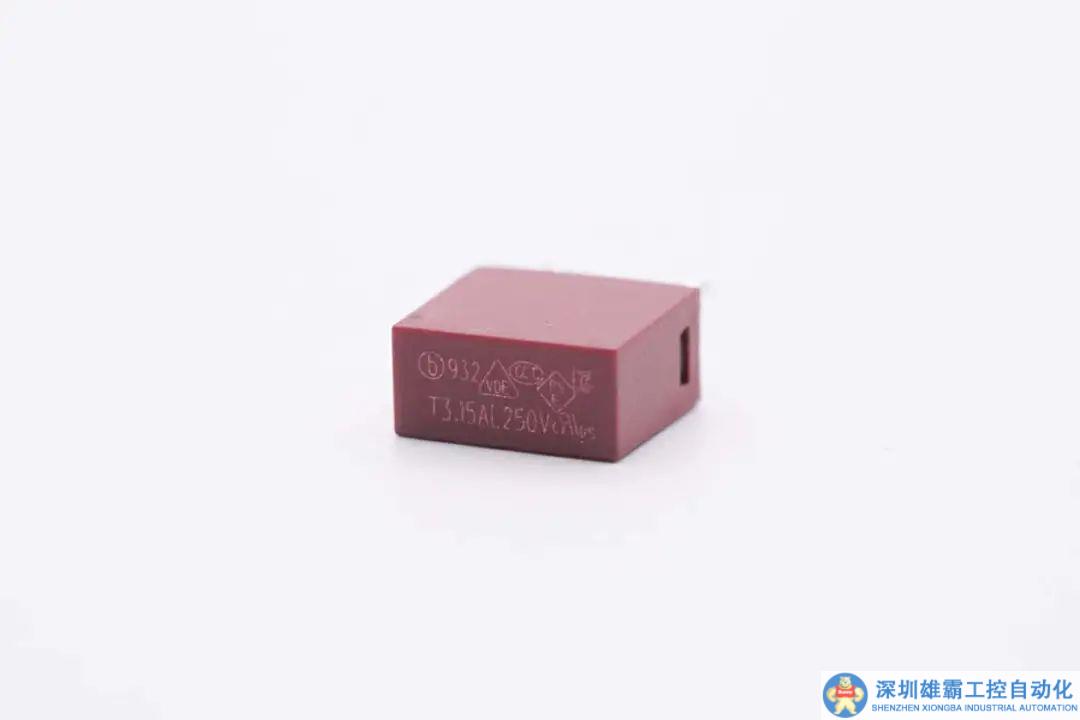

輸入端保險絲來自貝特電子，出料號932，規格為3.15A 250V。

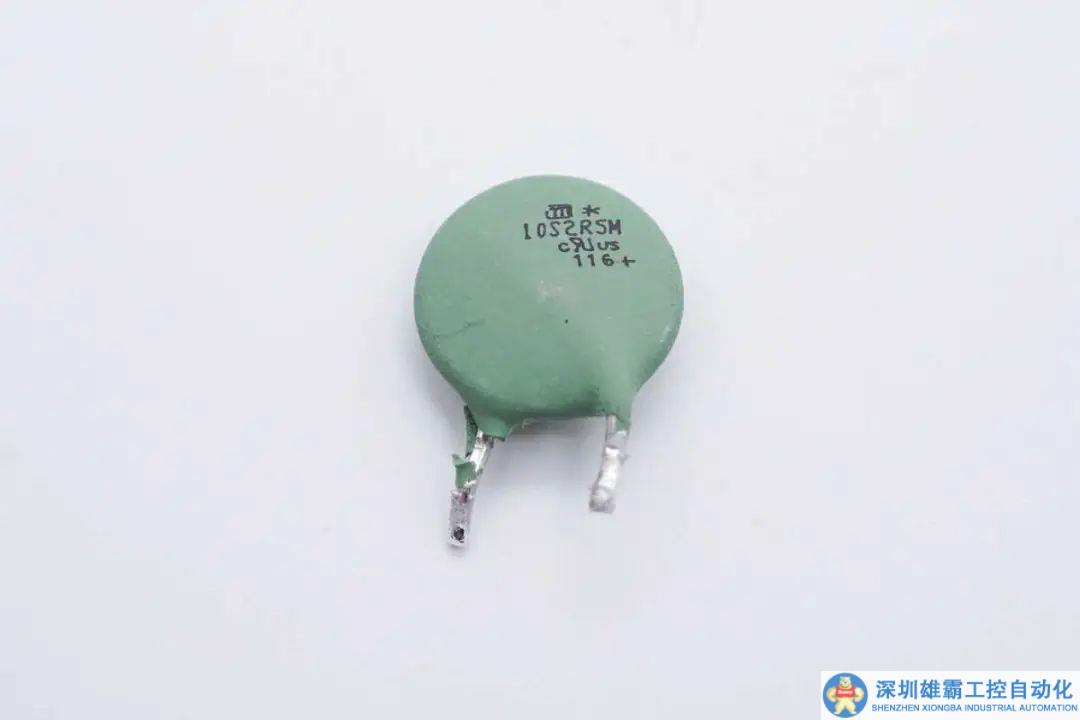

NTC熱敏電阻來自久尹，絲印10S2R5M，用于抑制插電的浪涌電流。





第一級共模電感采用漆包線和絕緣線繞制，外套熱縮管絕緣，底部焊接絕緣支架。

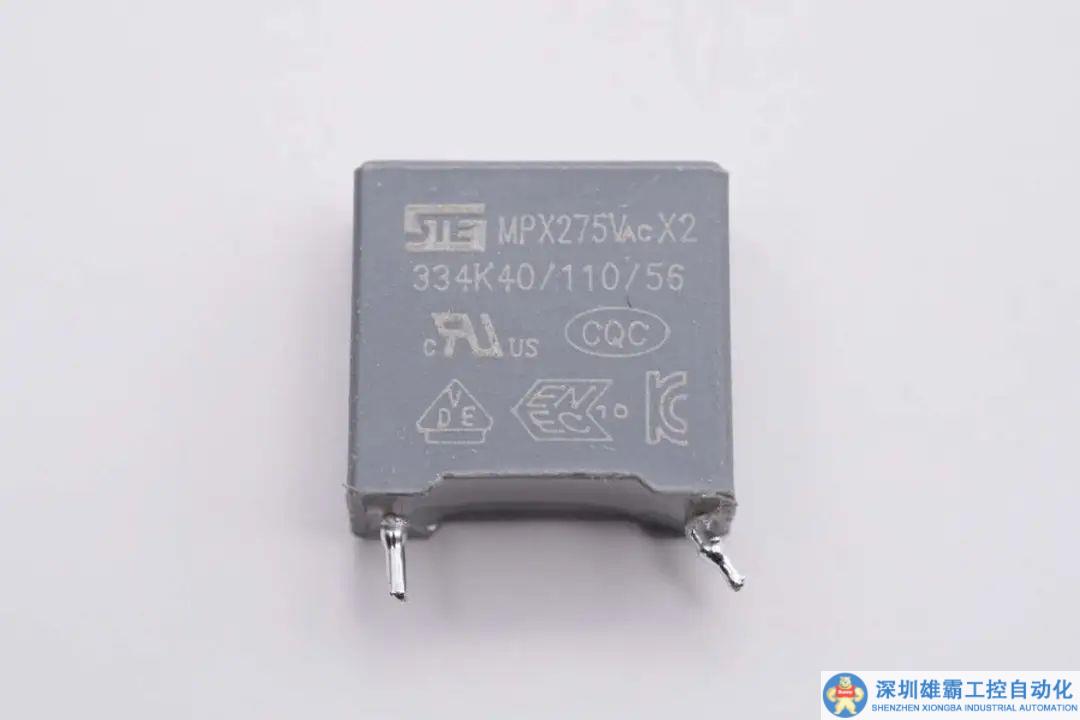

安規X2電容來自STE松田電子，規格為0.33μF。





側面焊接藍色Y電容，共模電感采用膠帶纏繞絕緣。

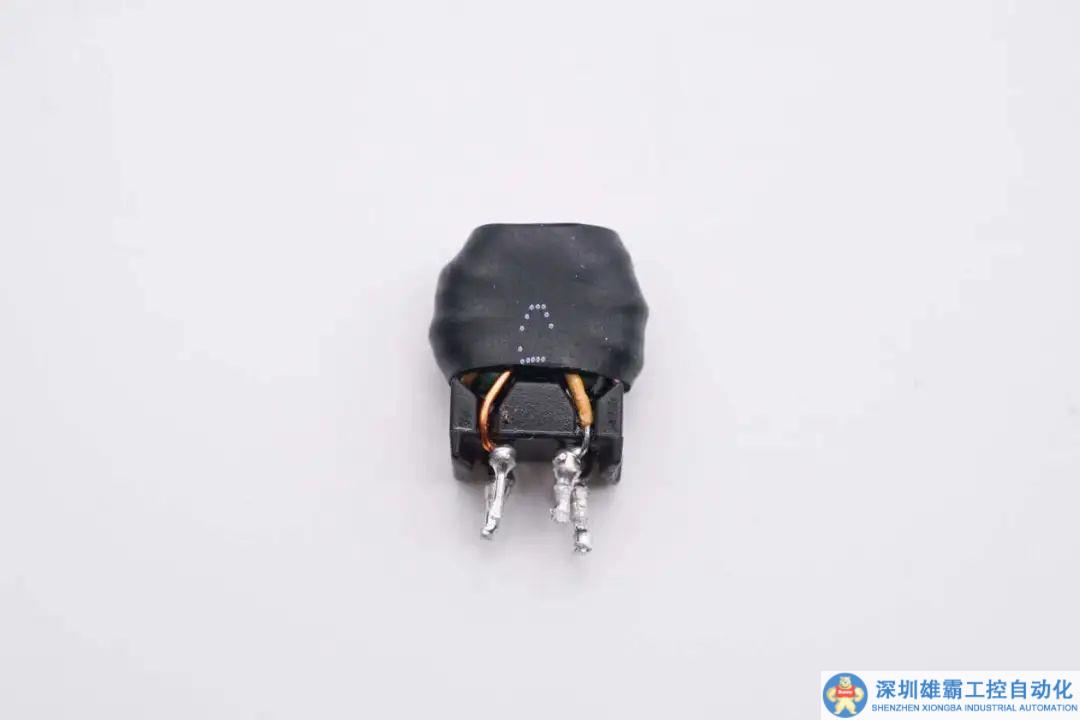

第二級共模電感采用扁銅線繞制。

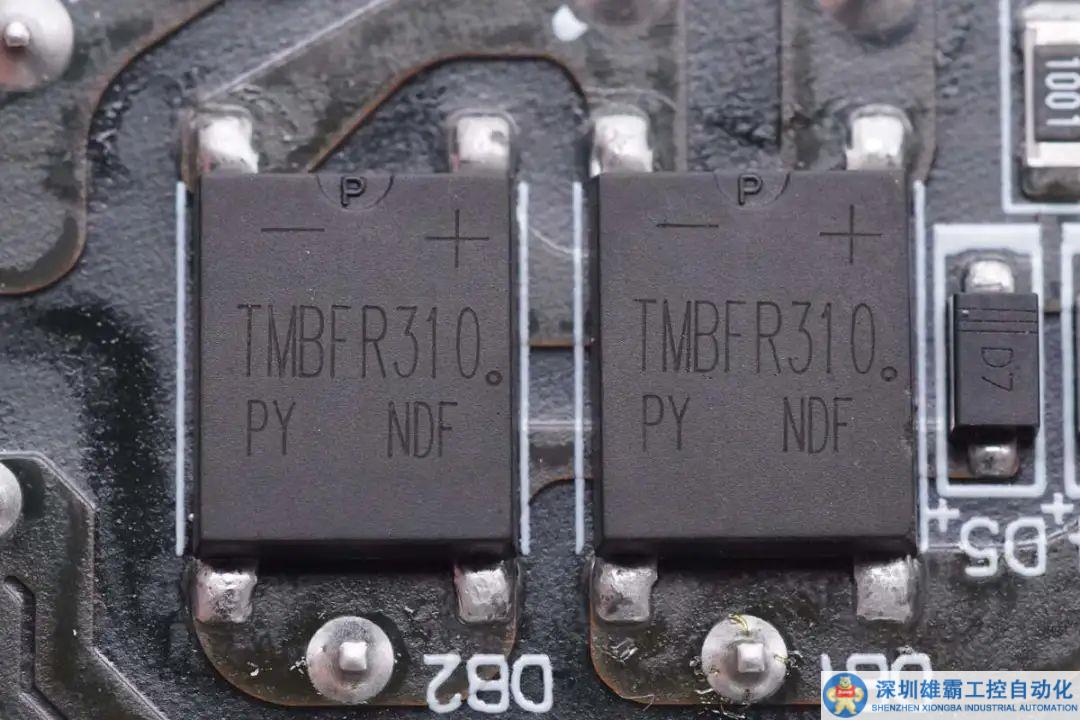

整流橋來自PY平偉，型號TMBFR310，規格為3A 1000V，使用兩顆半橋連接，均攤發熱。

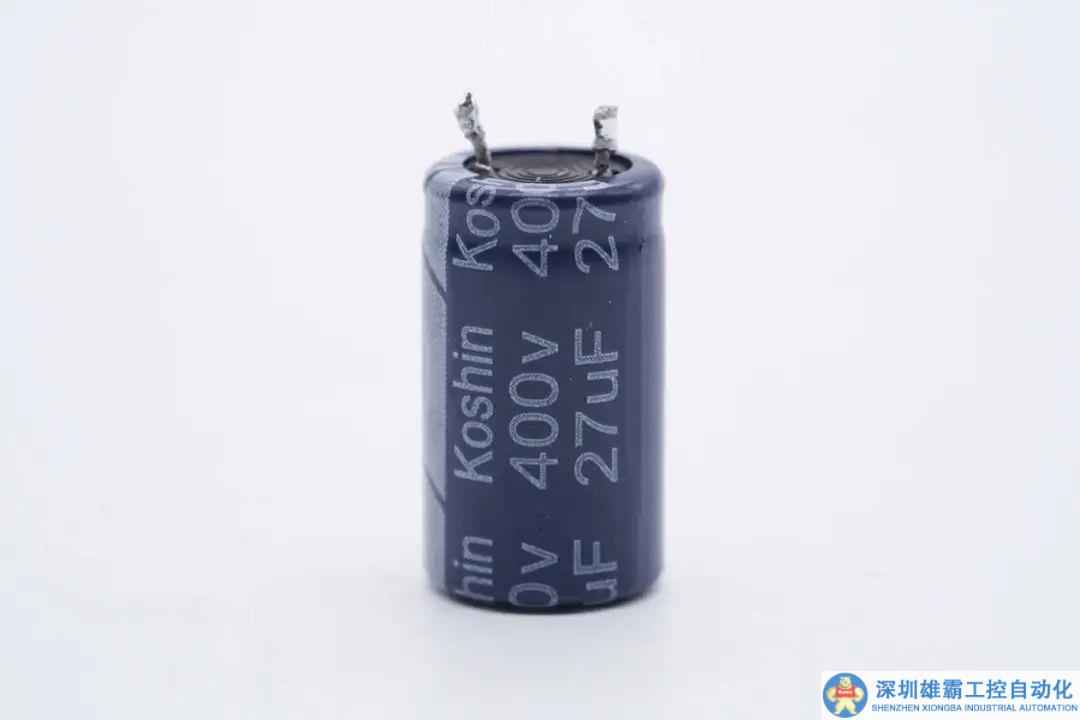

兩顆高壓濾波電容來自Koshin東佳，規格為400V 27μF。

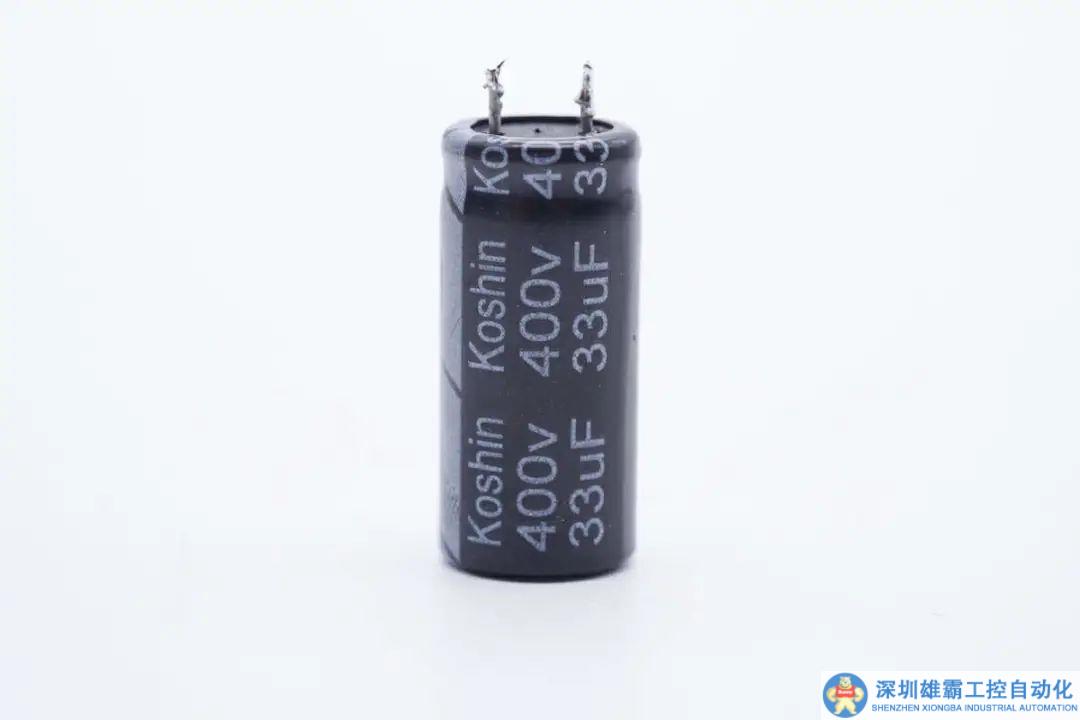

另一顆規格為400V 33μF。

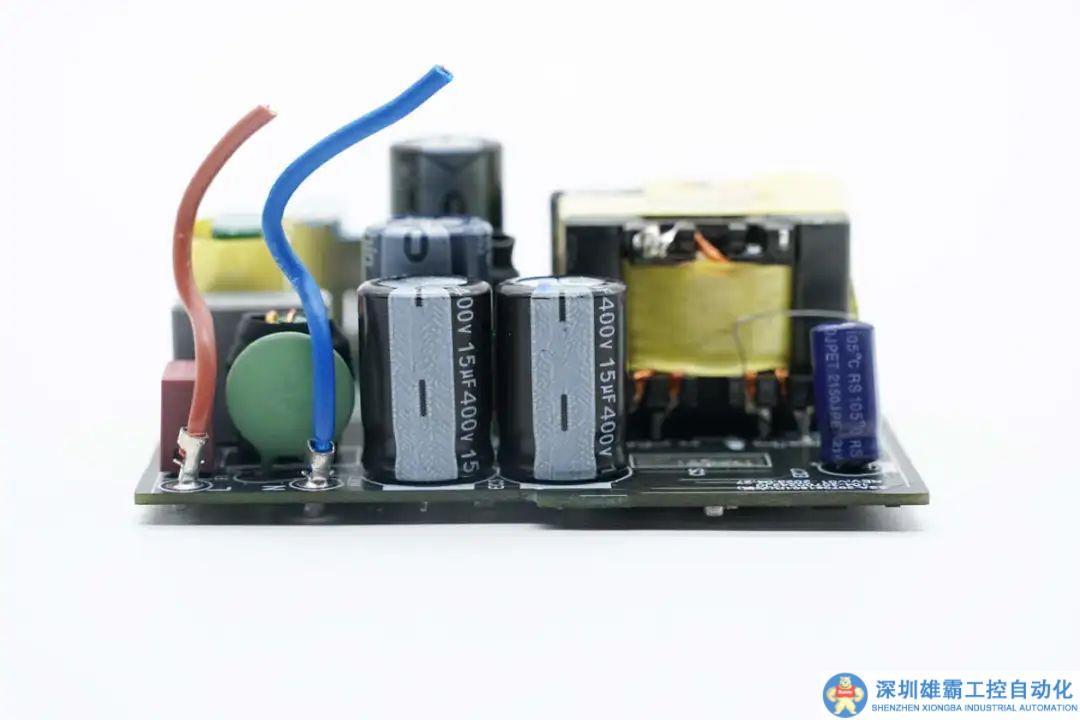

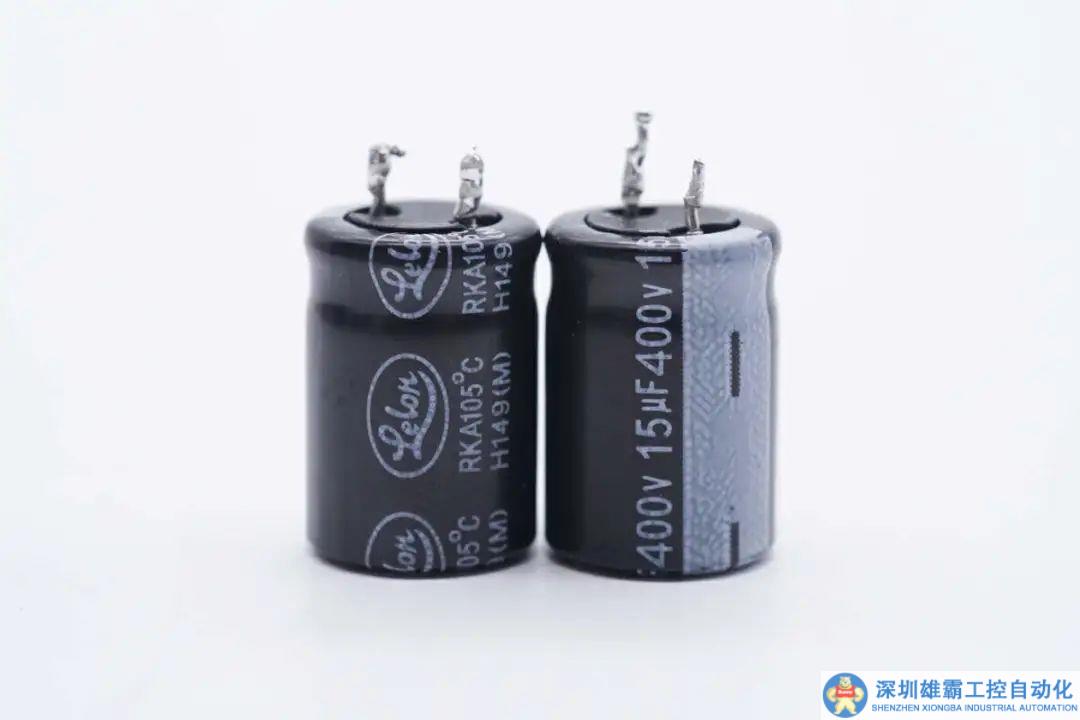

還有兩顆高壓濾波電容來自Lelon立隆，規格均為15μF400V。

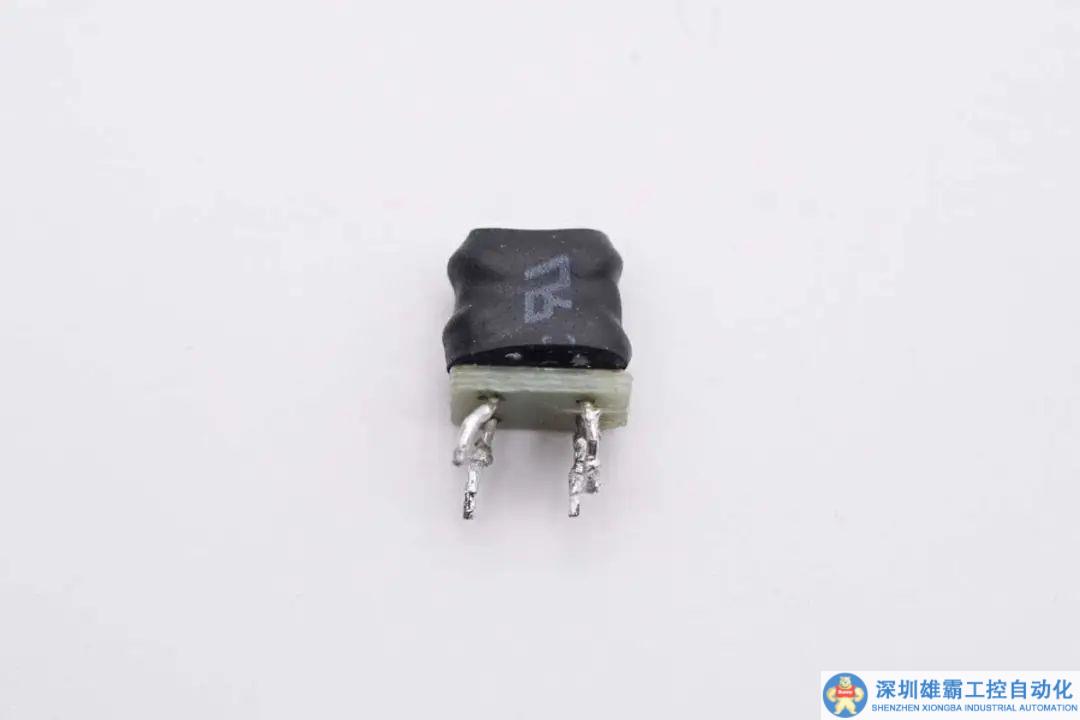

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

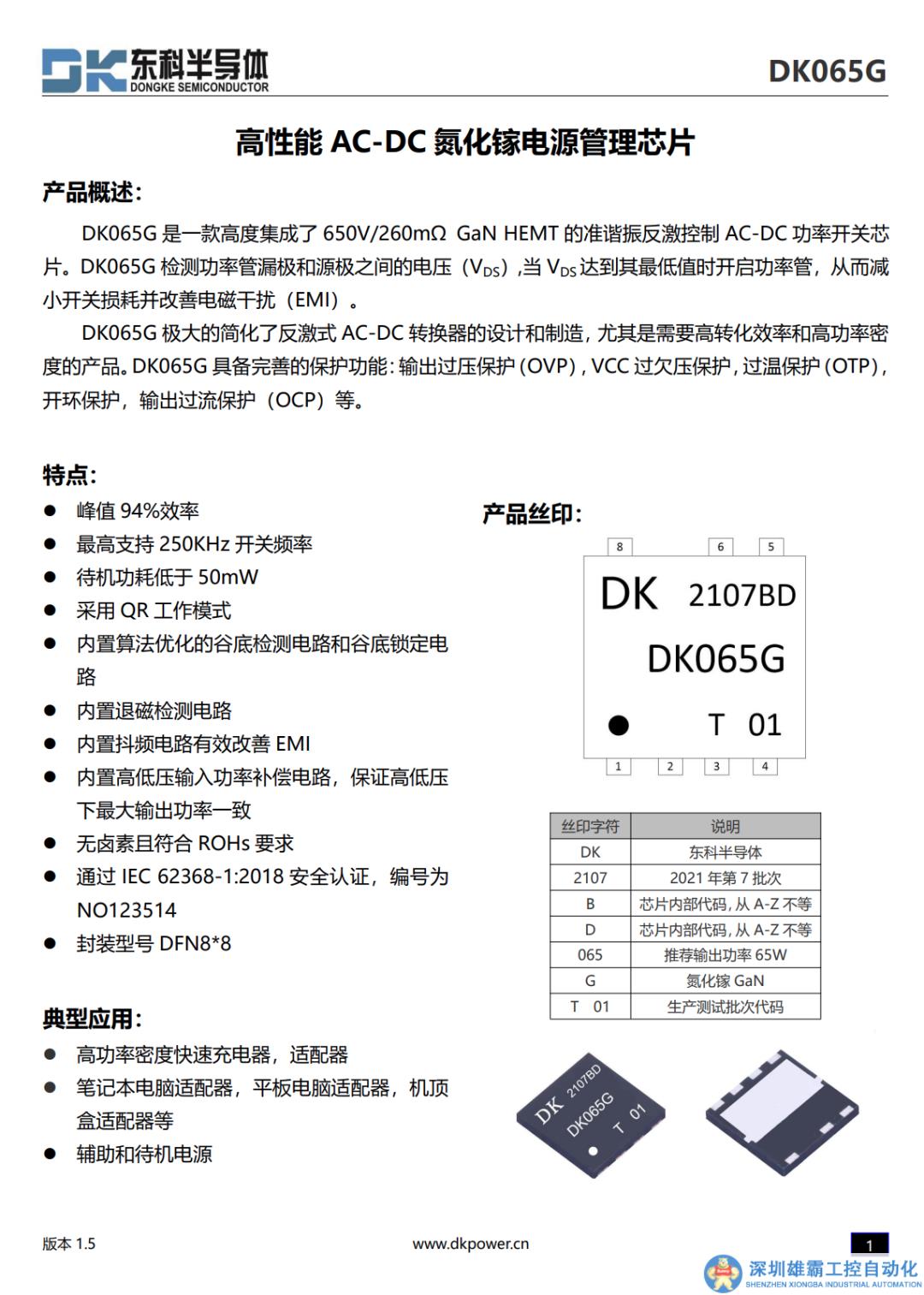

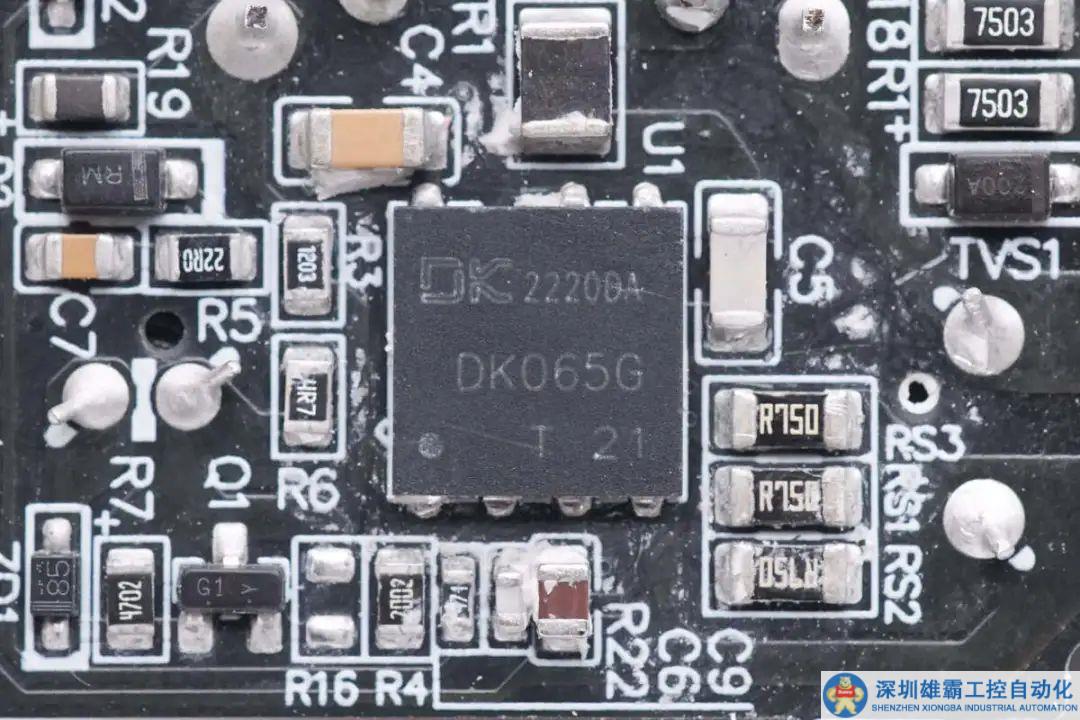

ACDC初級側采用了東科半導體的合封氮化鎵系列產品DK065G。其內部集成了650V/260mΩ氮化鎵功率管，并集成了控制和驅動電路芯片。DK065G采用了專利的谷底鎖定QR算法，在降低開通損耗，提高系統效率的同時，穩定的鎖谷底算法避免了音頻噪聲的引入，大大簡化了高功率密度反激電源的設計。DK065G具備完善的保護功能，支持輸出過壓保護，供電過壓、欠壓保護，過熱保護等保護功能。





東科DK065G采用DFN8*8封裝，外圍元件精簡，適用于高功率密度快充適配器，筆記本電源適配器等應用。



充電頭網拆解了解到，東科氮化鎵合封芯片此前還被聯想小新65W氮化鎵充電器、佳域45W雙C口氮化鎵充電器、佳域35W雙C口氮化鎵充電器、華科生65W 2C1A氮化鎵充電器等產品采用，質量獲客戶一致認可。

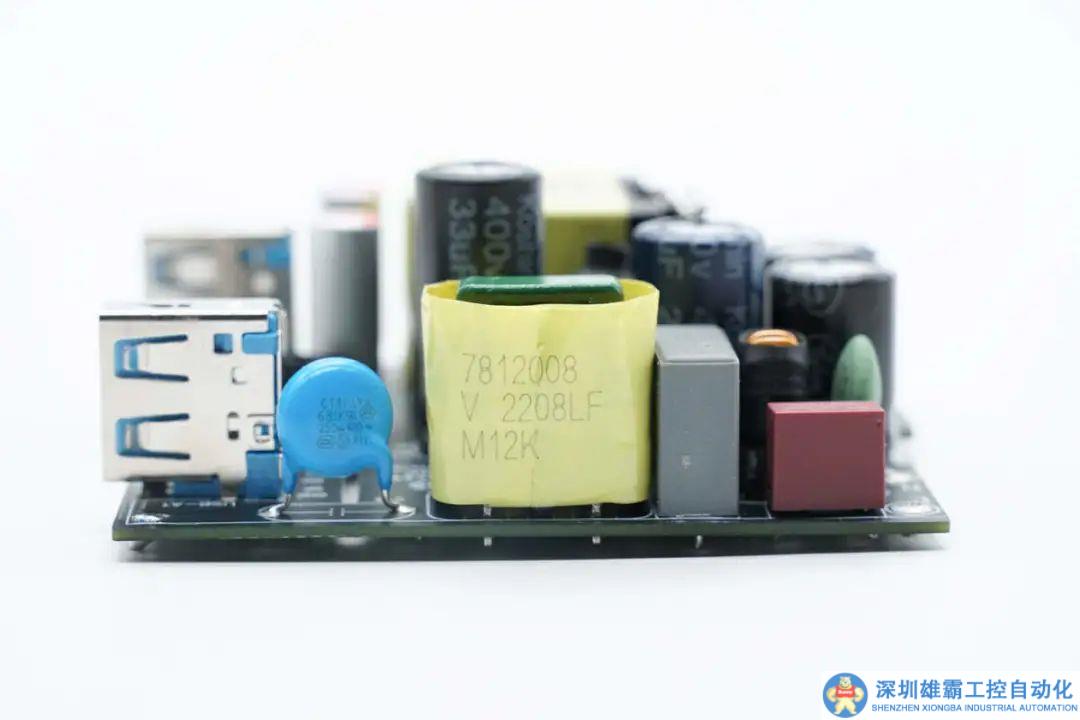

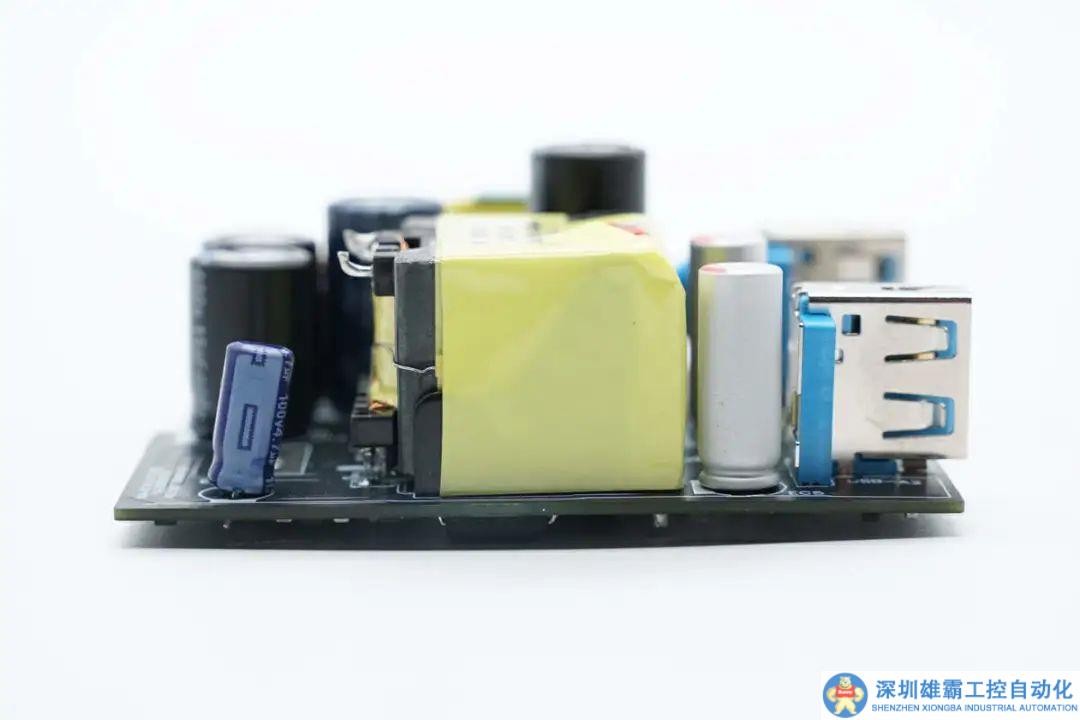

側面焊接電解電容，變壓器和固態濾波電容以及USB-A母座。





為主控芯片供電的濾波電容來自艾華，規格為4.7μF 50V。

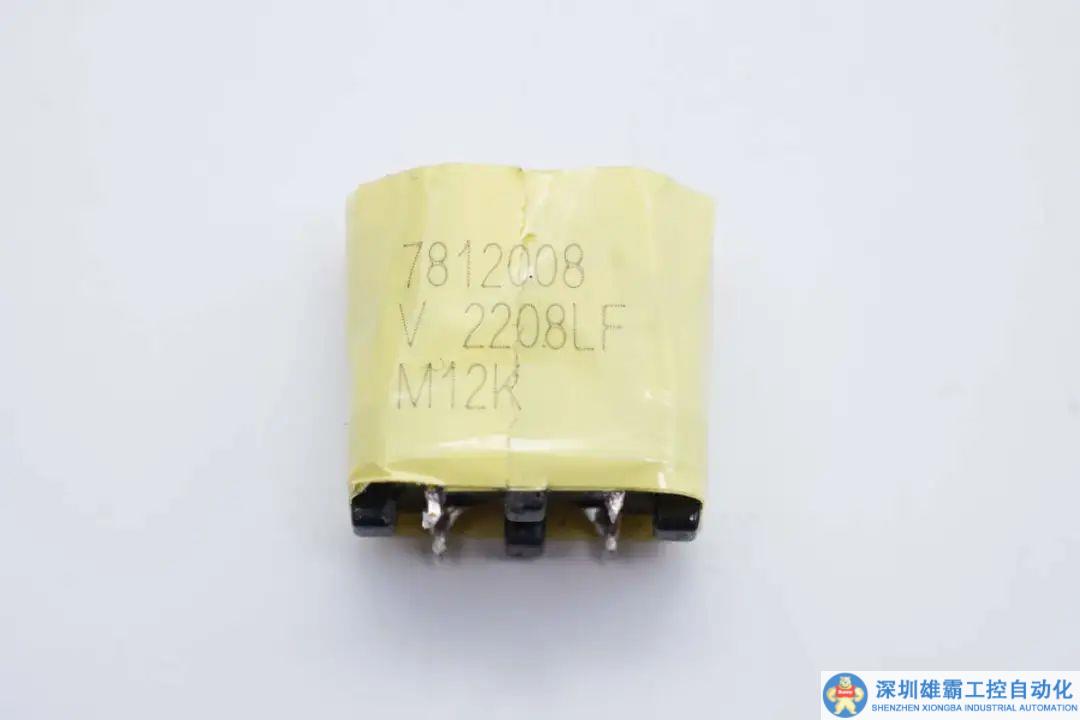

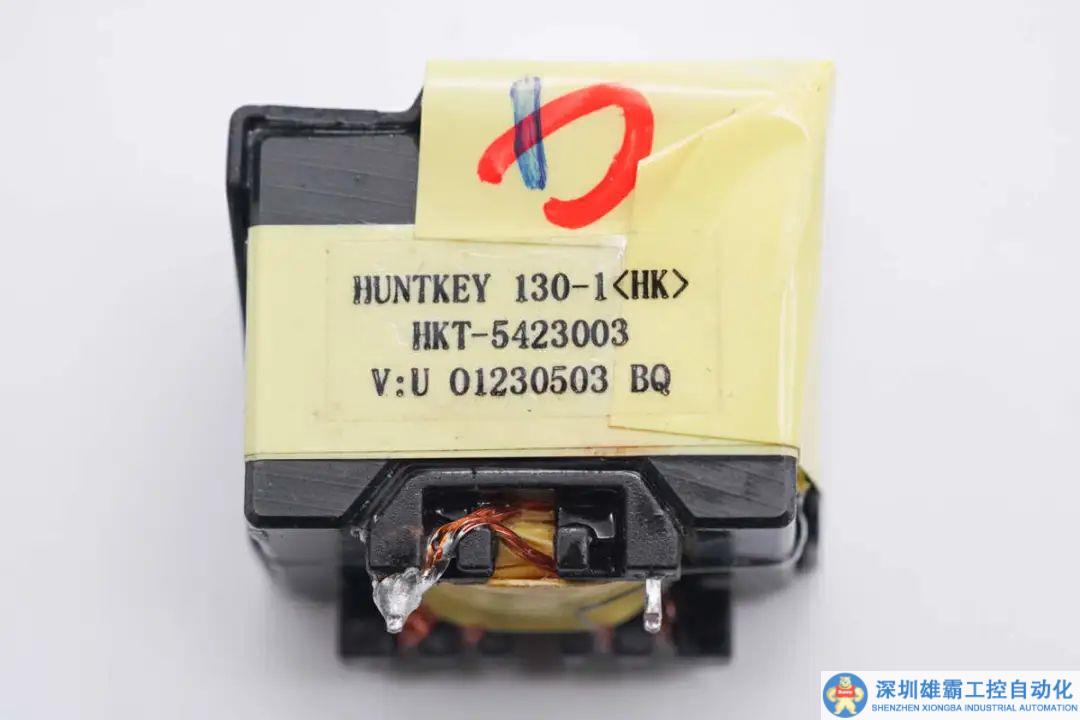

變壓器磁芯外套塑料殼并粘貼膠帶絕緣。

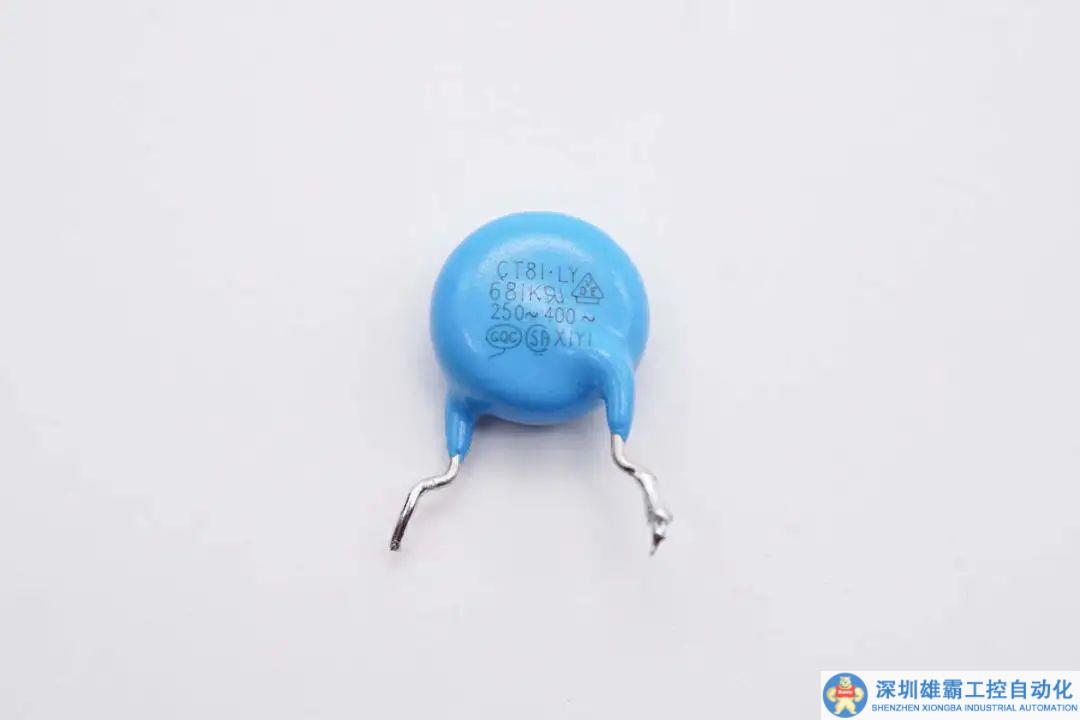

插件式藍色Y電容特寫。

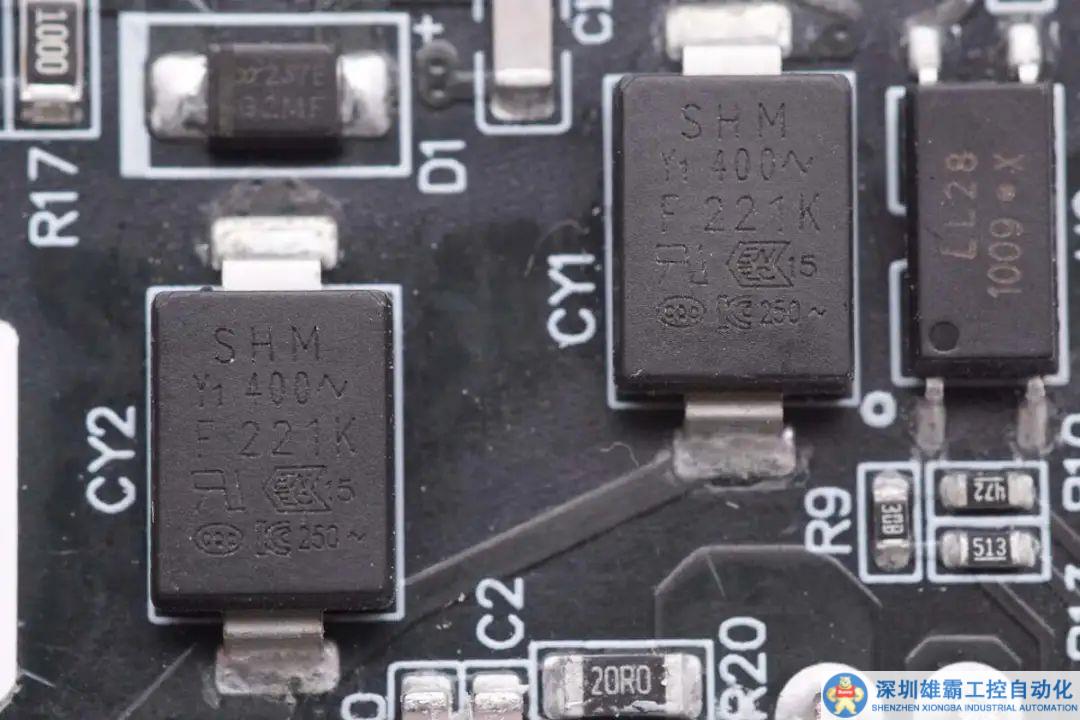

兩顆貼片Y電容來自南方宏明。

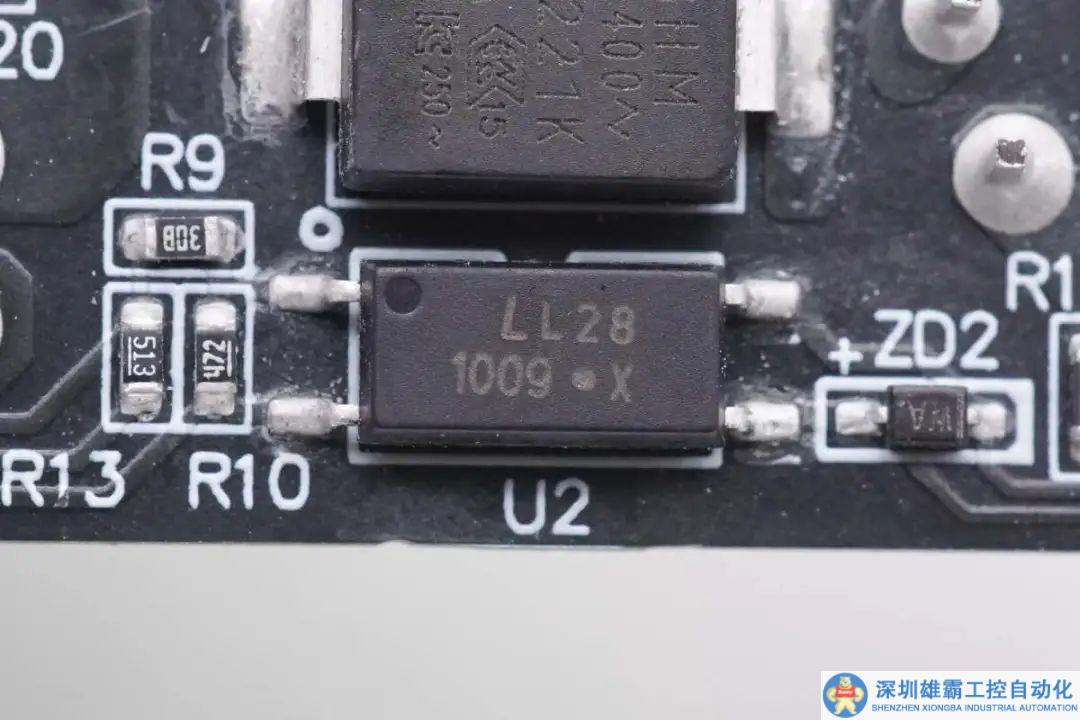

1009光耦用于輸出電壓反饋。

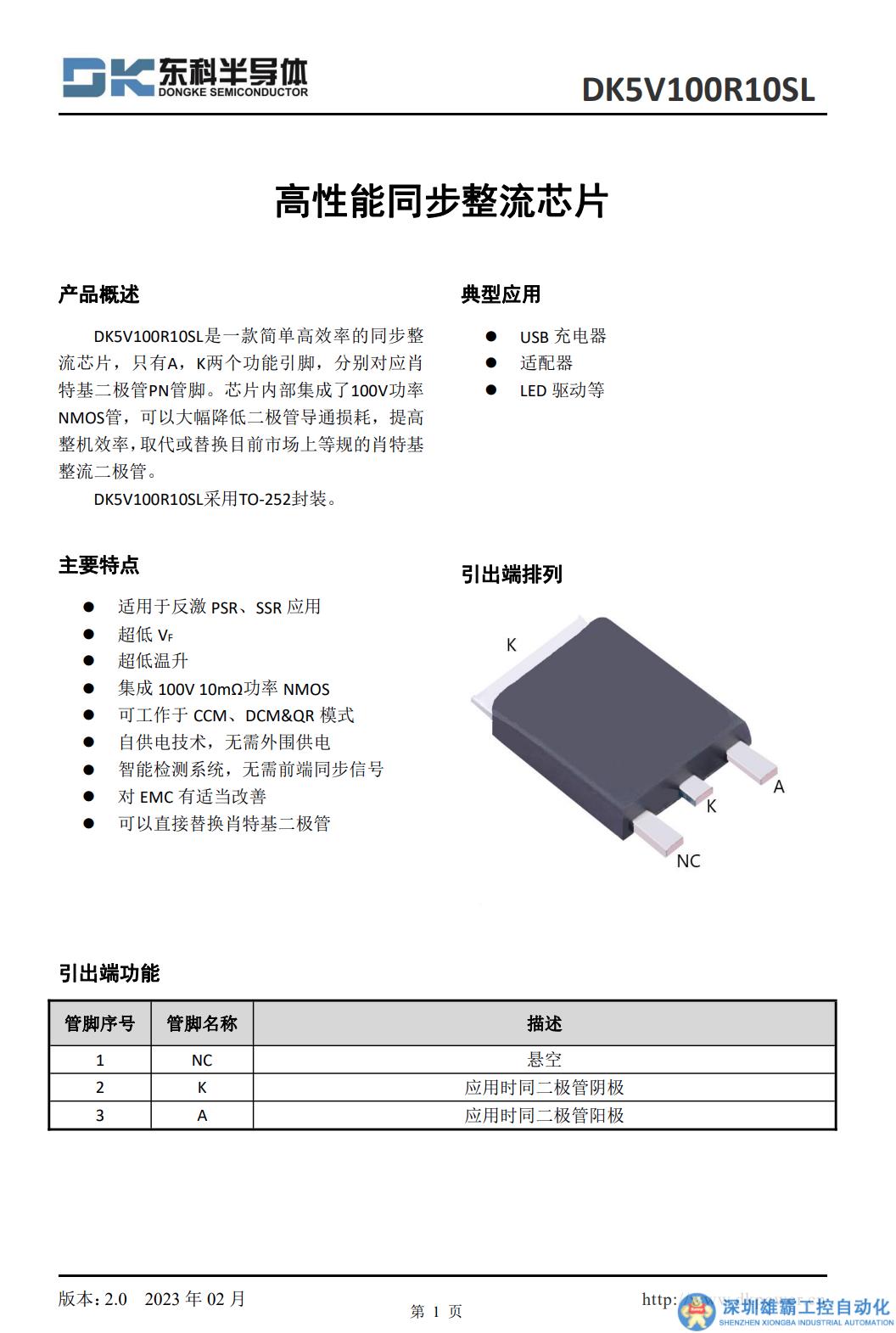

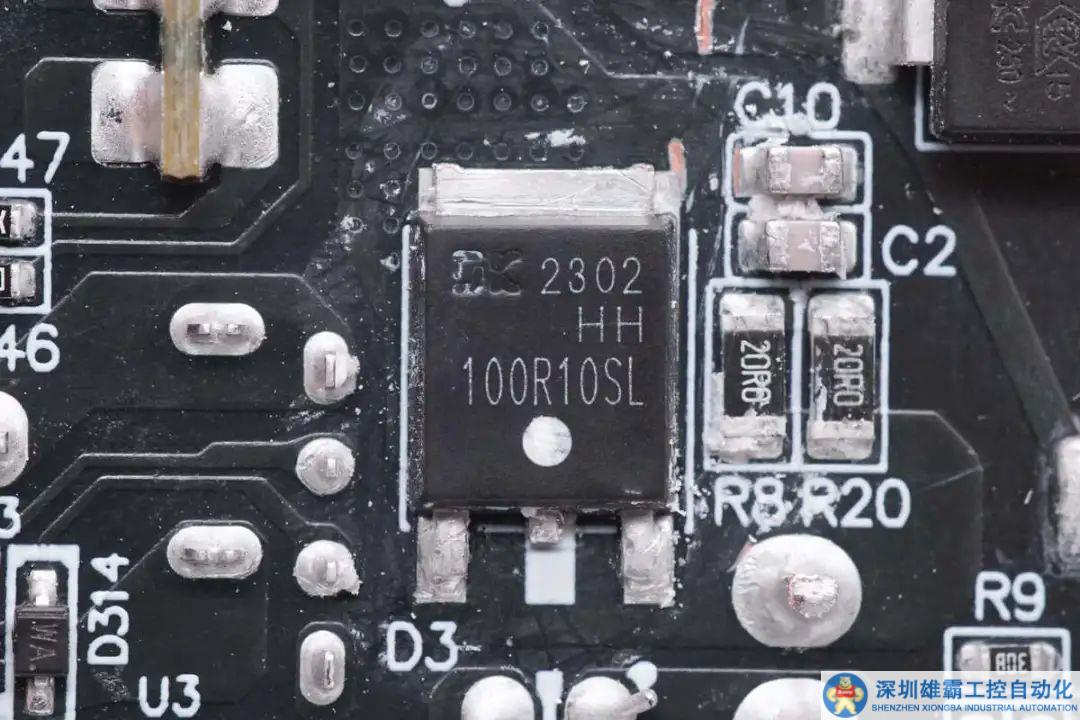

同步整流芯片來自東科，型號DK5V100R10SL，是一顆無外圍的同步整流芯片。芯片內置100V耐壓，10mΩ導阻的同步整流管，可以大幅降低傳統肖特基二極管的導通損耗，直接替代肖特基二極管，提高電源的轉換效率，并改善EMI。





東科DK5V100R10SL支持CCM/DCM/QR工作模式，內置智能檢測，無需同步信號。芯片具備自供電技術，無需外圍元件，適用于USB PD快充，電源適配器和LED驅動電源，采用TO252封裝。

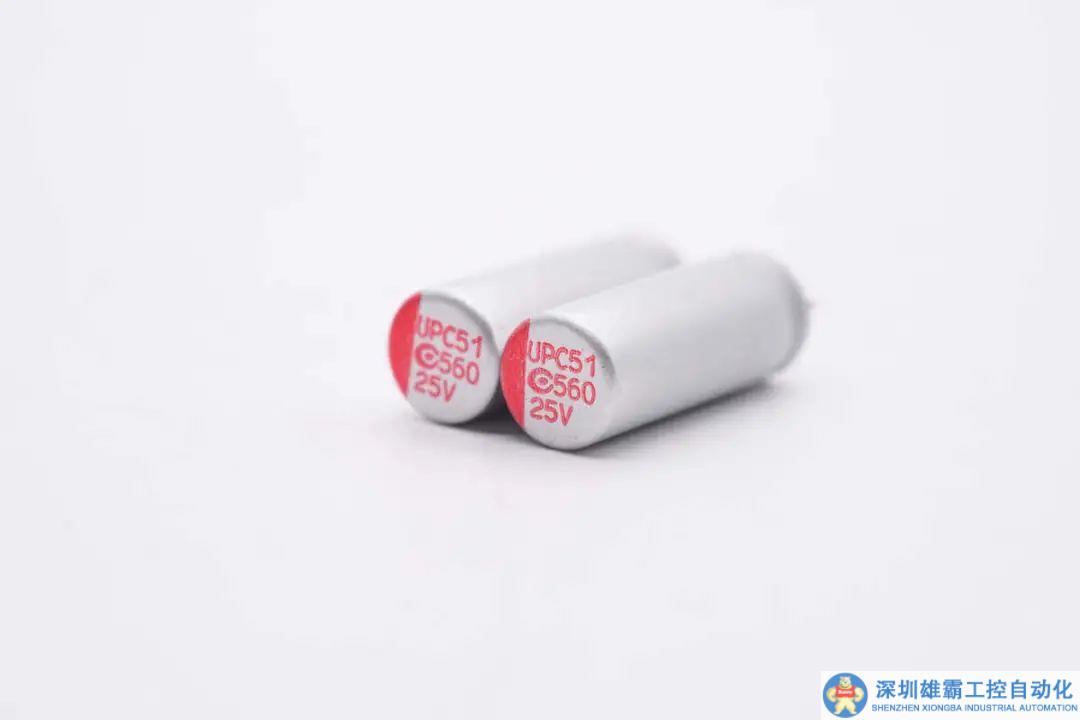

濾波固態電容來自鈺邦，規格為560μF 25V，兩顆并聯。





輸出濾波電感采用漆包線繞制，底部墊電木板絕緣，并外套熱縮管絕緣。

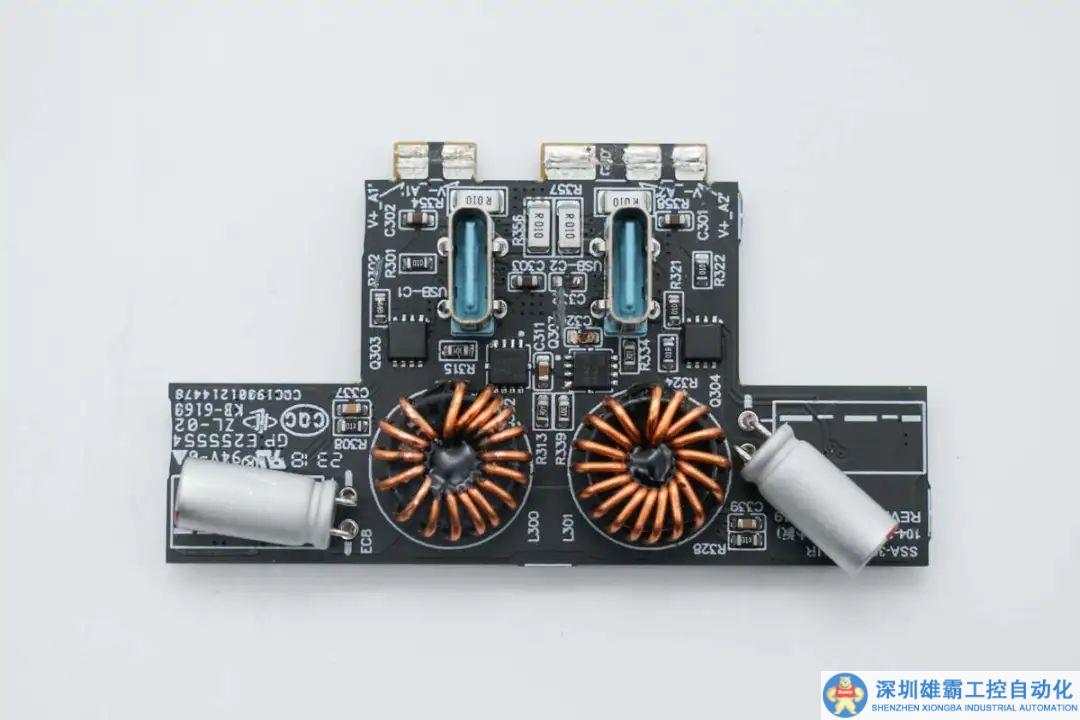

輸出端降壓小板一覽，焊接降壓電感，輸出濾波電容，同步降壓開關管，VBUS開關管和USB-C母座。

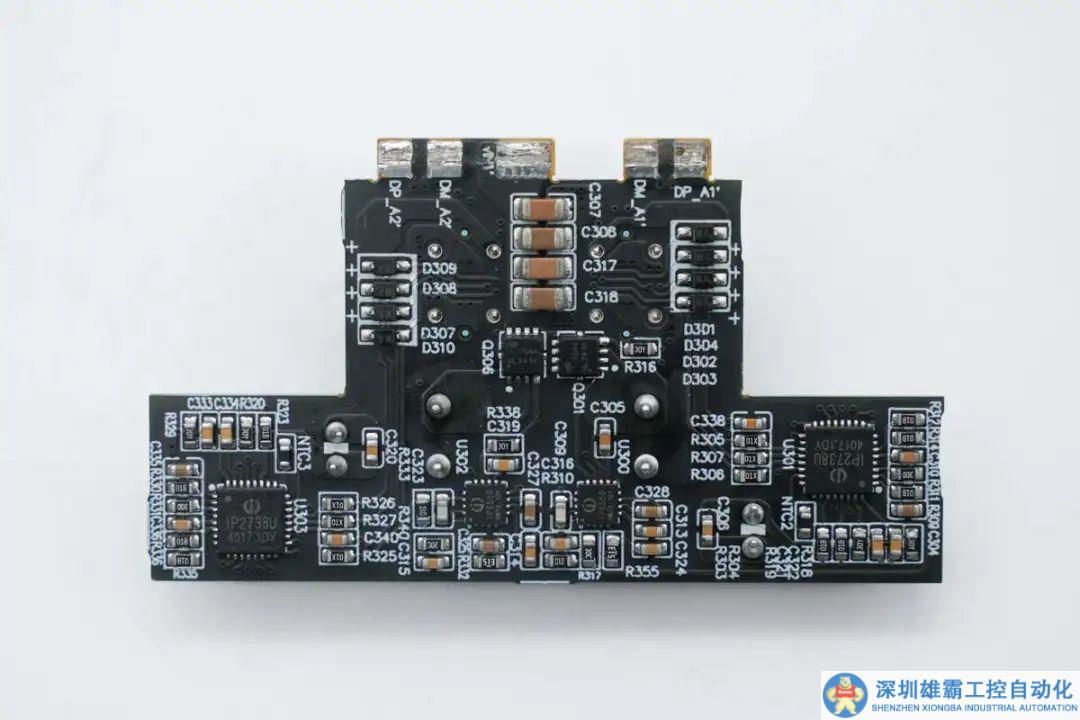

背面焊接兩顆協議芯片和對應的降壓控制器和開關管，還焊接TVS二極管和濾波電容。

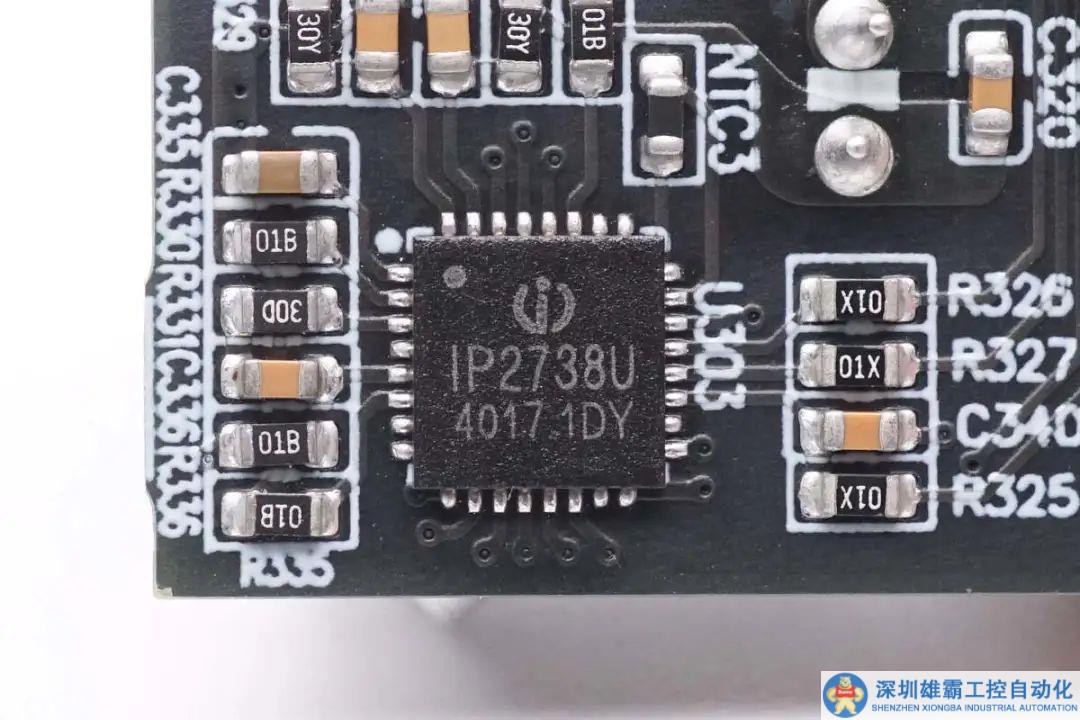

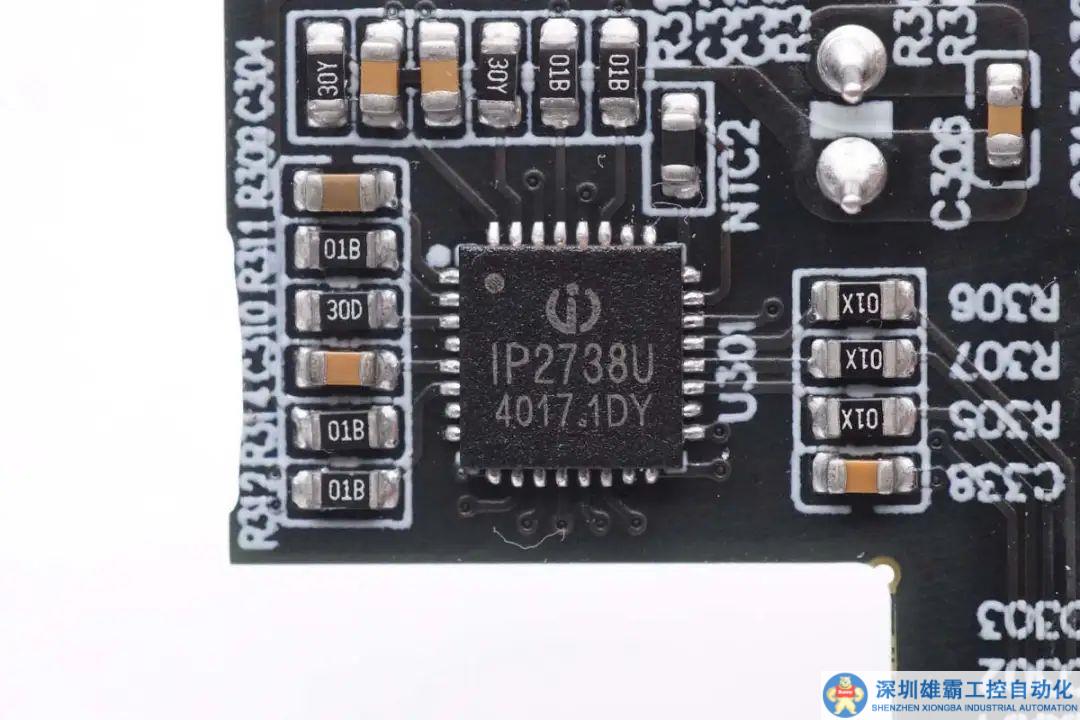

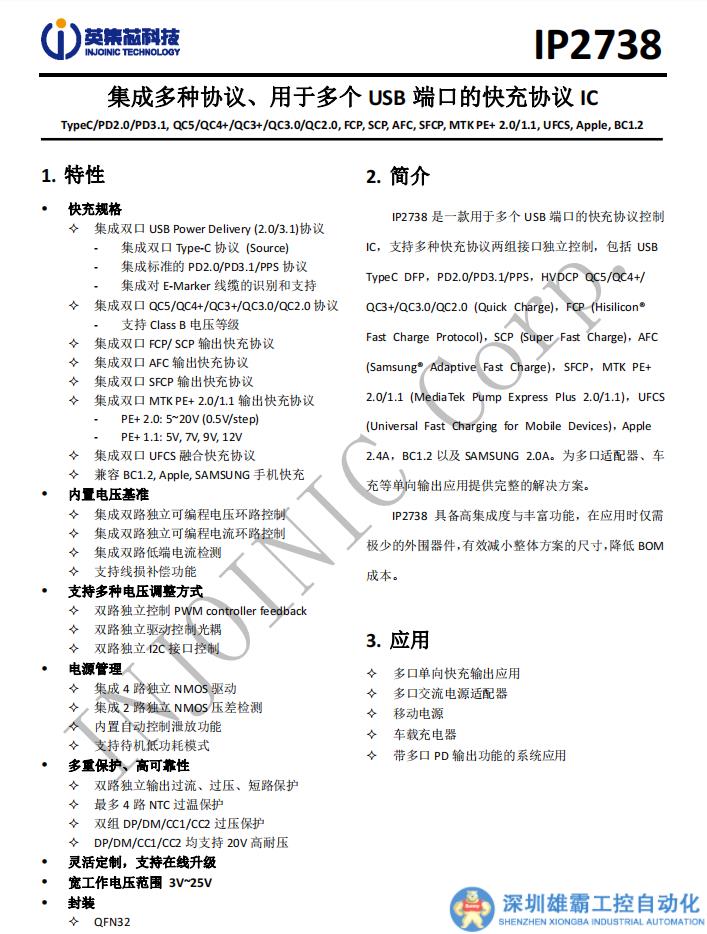

協議芯片采用英集芯IP2738，這是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。





英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。



充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。





另一路協議芯片也采用英集芯IP2738。

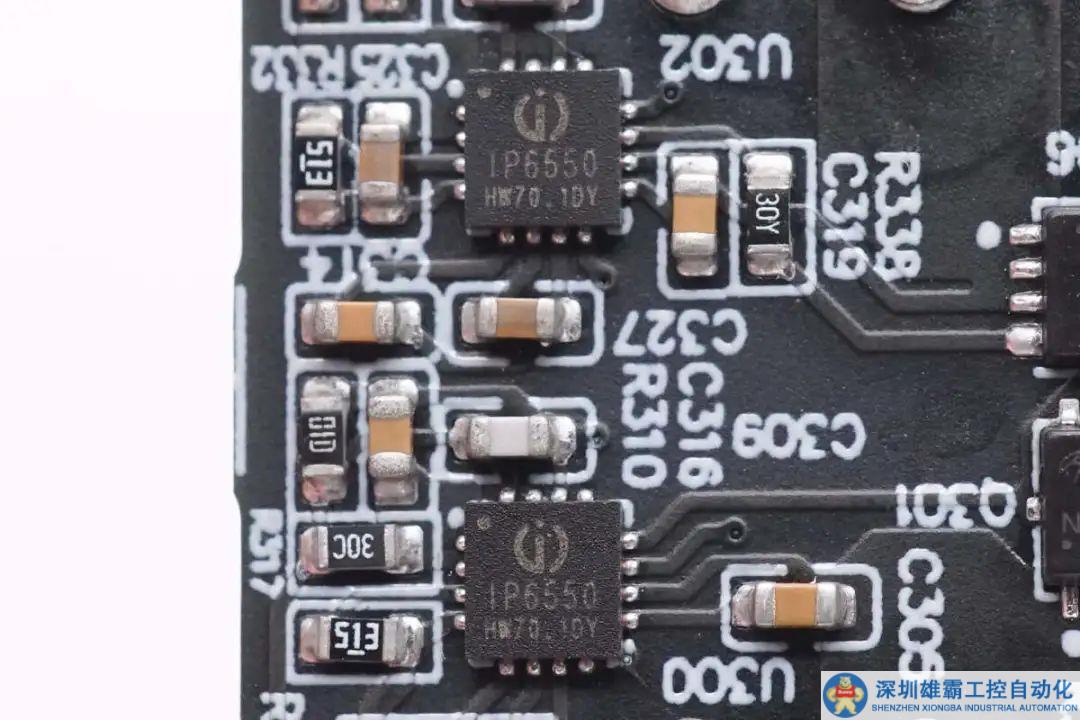

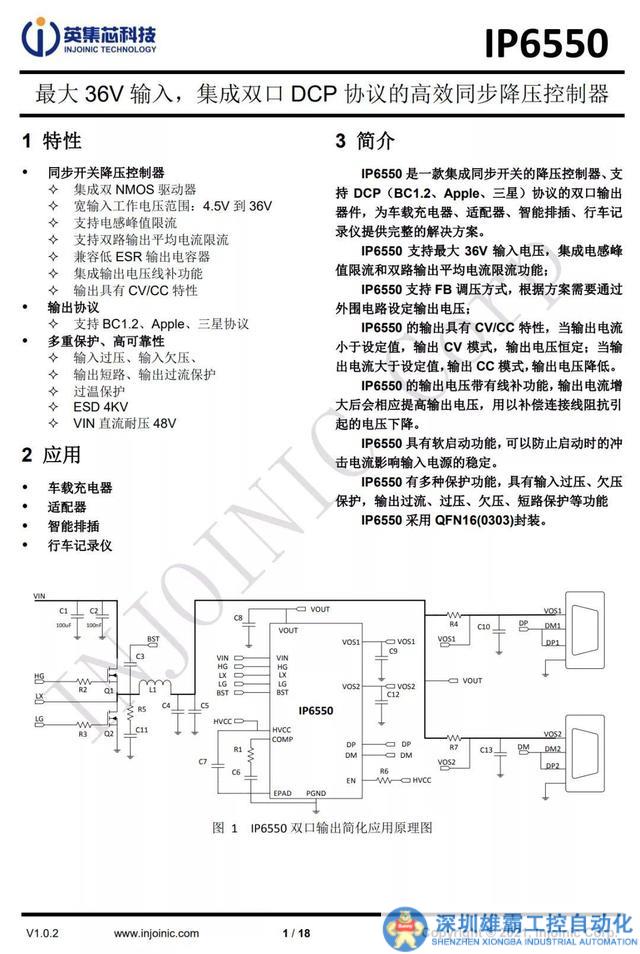

用于降壓輸出的同步整流降壓控制器來自英集芯，型號為IP6550，是一款支持36V輸入的同步降壓控制器，內置NMOS管驅動，外置兩個MOS管進行高效同步整流降壓。IP6550通過反饋引腳調節輸出電壓。開關頻率135KHz，輸入端耐壓48V，內置完善的保護功能。英集芯IP6550采用3*3mm QFN16封裝，可實現簡化的同步降壓轉換電路設計。





IP6550可用于車載充電器、多口適配器、智能插排、支持USB-C接口的插排以及行車記錄儀應用。同步整流降壓具有高轉換效率，高輸出電流可用于多口5V輸出，搭配PD協議芯片可實現寬范圍電壓調節，滿足USB PD3.1的應用。

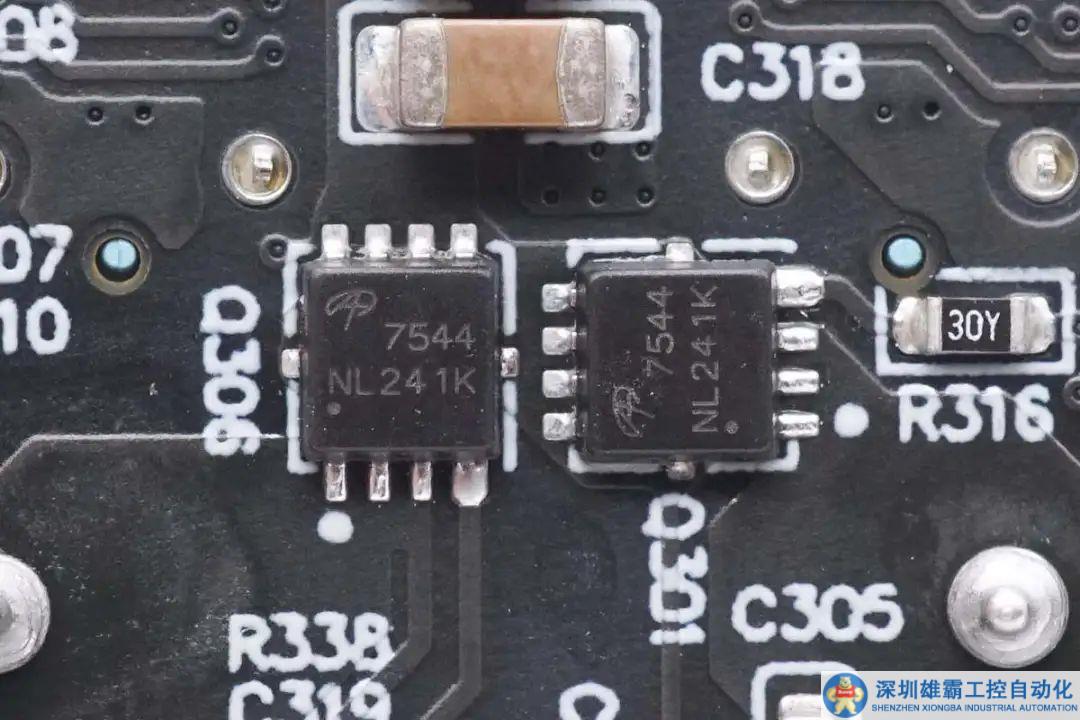

兩顆同步降壓管來自AOS萬代，型號AON7544，NMOS，耐壓30V，導阻4.1mΩ，采用DFN3*3封裝。

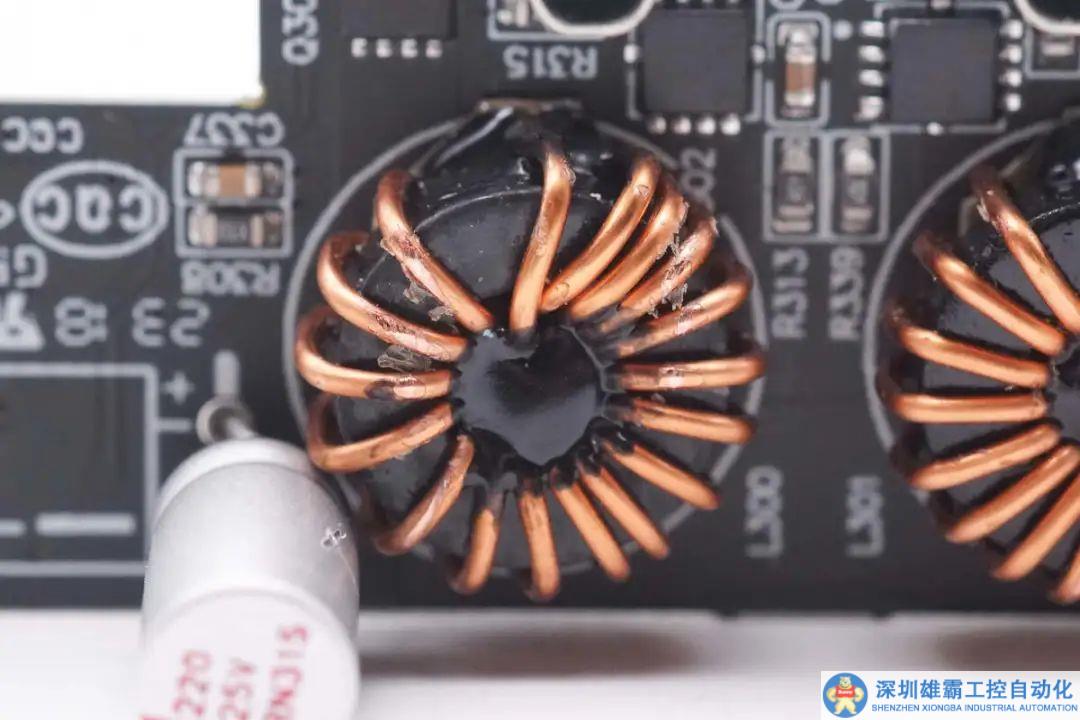

降壓電感采用磁環繞制。

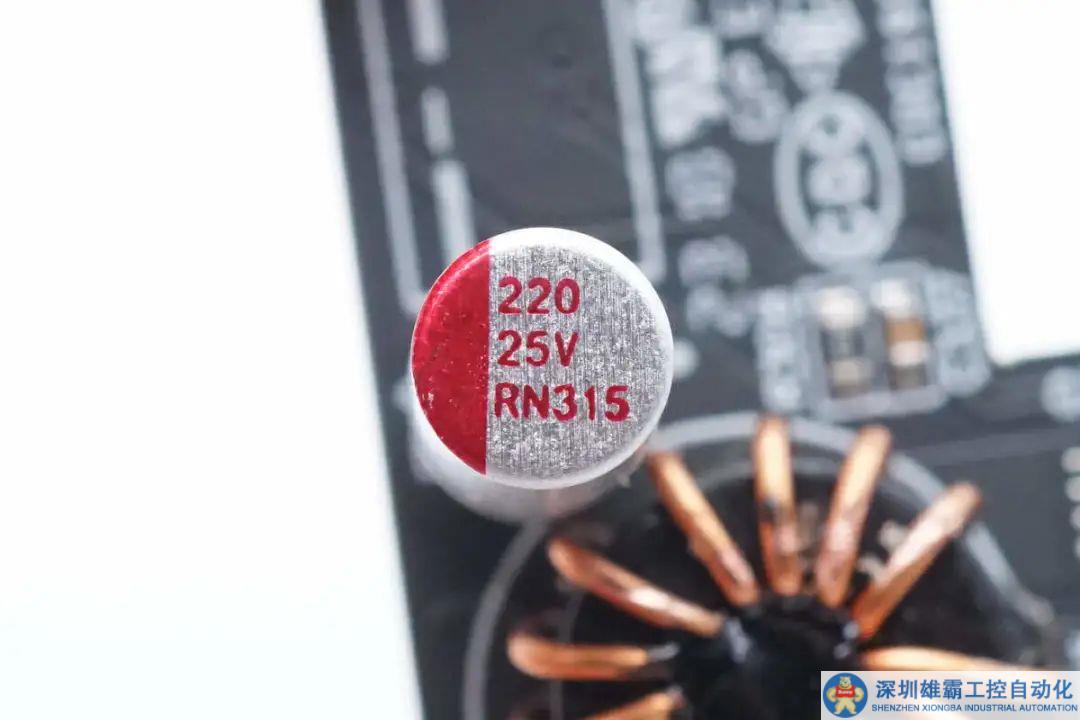

輸出濾波電容來自PolyCap柏瑞凱，為RN系列小尺寸固態電容，規格為25V 220μF。



充電頭網拆解了解到，柏瑞凱的產品廣泛應用于充電器、車充、無線充、移動電源、儲能電源等領域，并被OPPO、vivo、小米、榮耀、三星、華為、聯想、紫米、努比亞、公牛、ANKER等知名品牌的多款產品采用，產品獲得市場的高度認可。

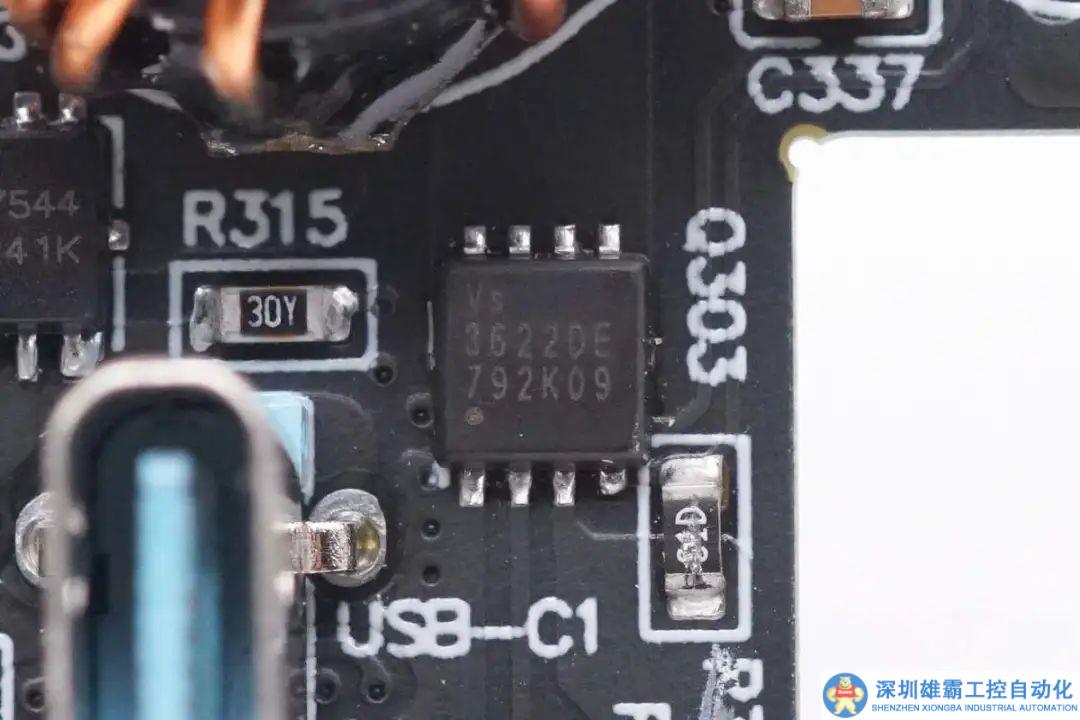

VBUS開關管來自威兆半導體，型號VS3622DE，雙NMOS，耐壓30V，導阻10mΩ，支持5V邏輯電壓驅動，采用PDFN3333封裝。

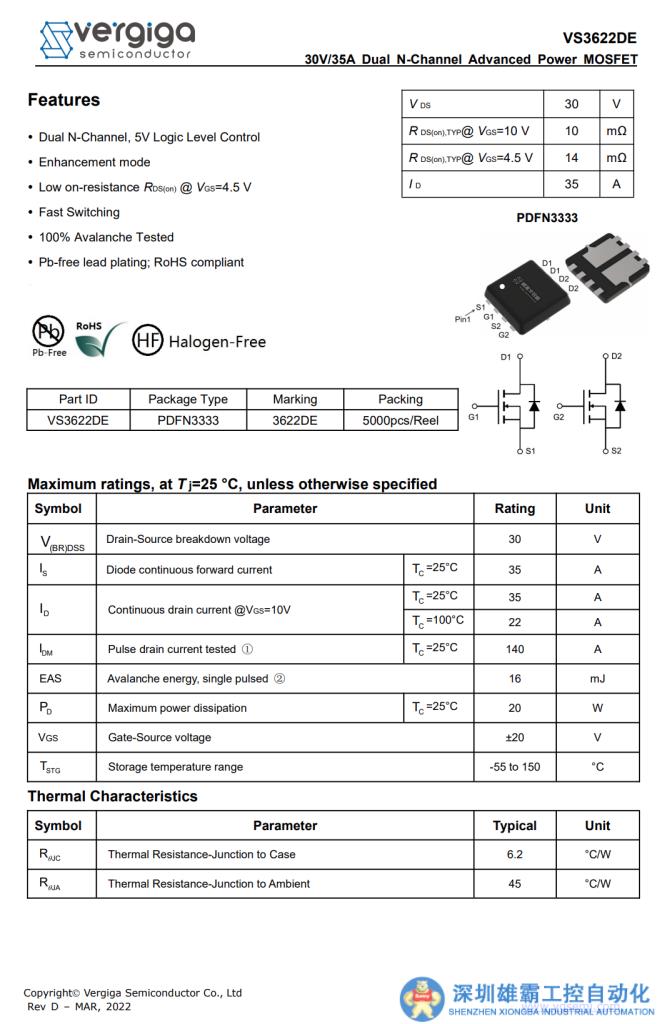

威兆半導體 VS3622DE 詳細資料。

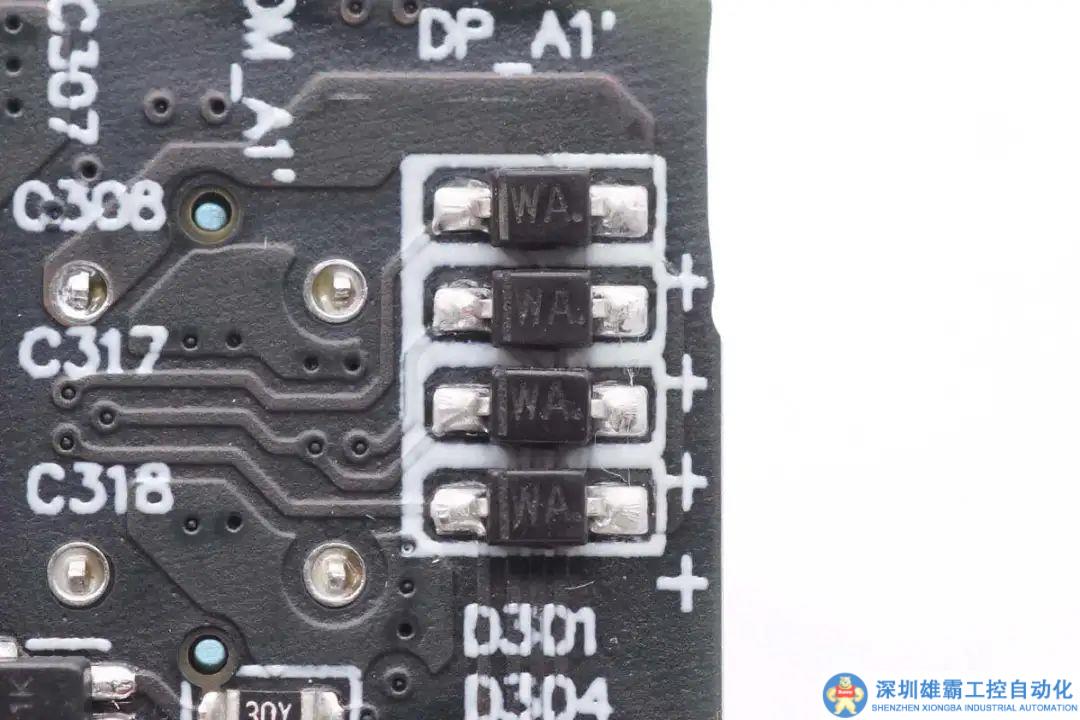

四顆絲印WA的TVS二極管用于USB-C接口靜電保護。

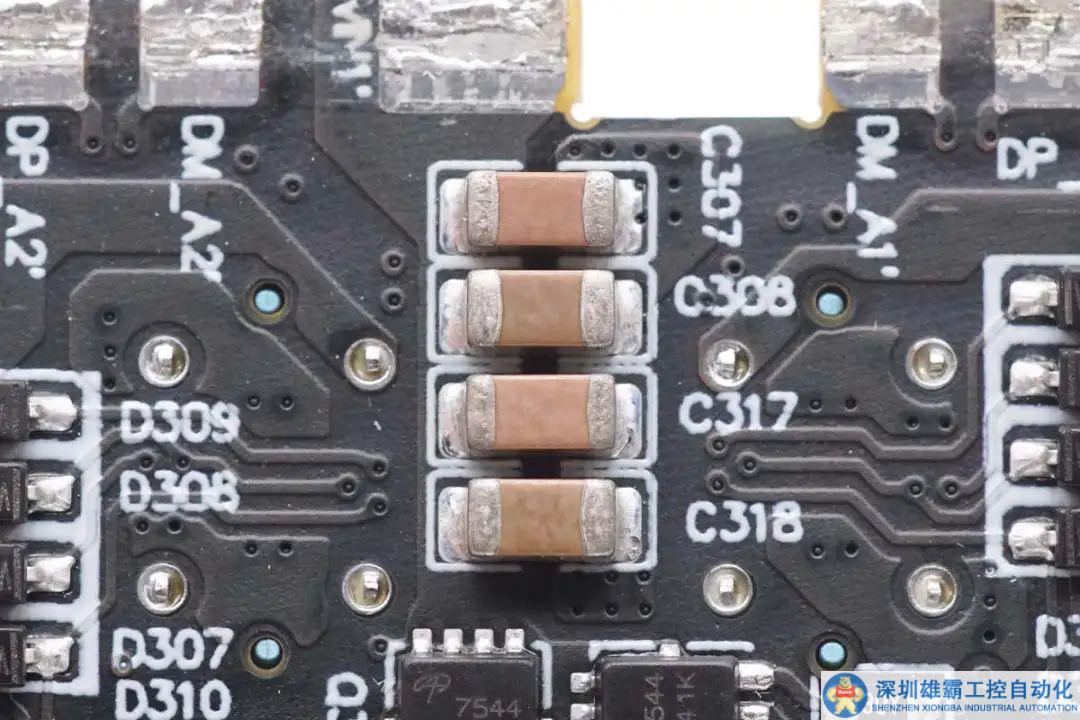

四顆MLCC濾波電容特寫。

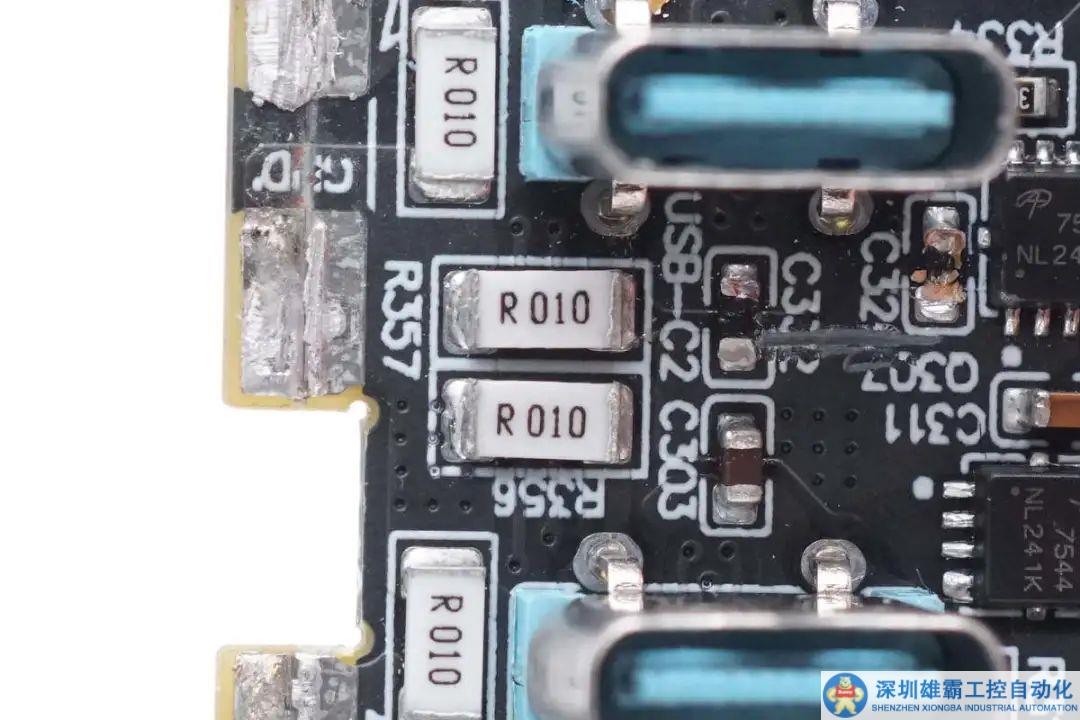

四顆10mΩ取樣電阻用于兩個USB-C和兩個USB-A口電流檢測。

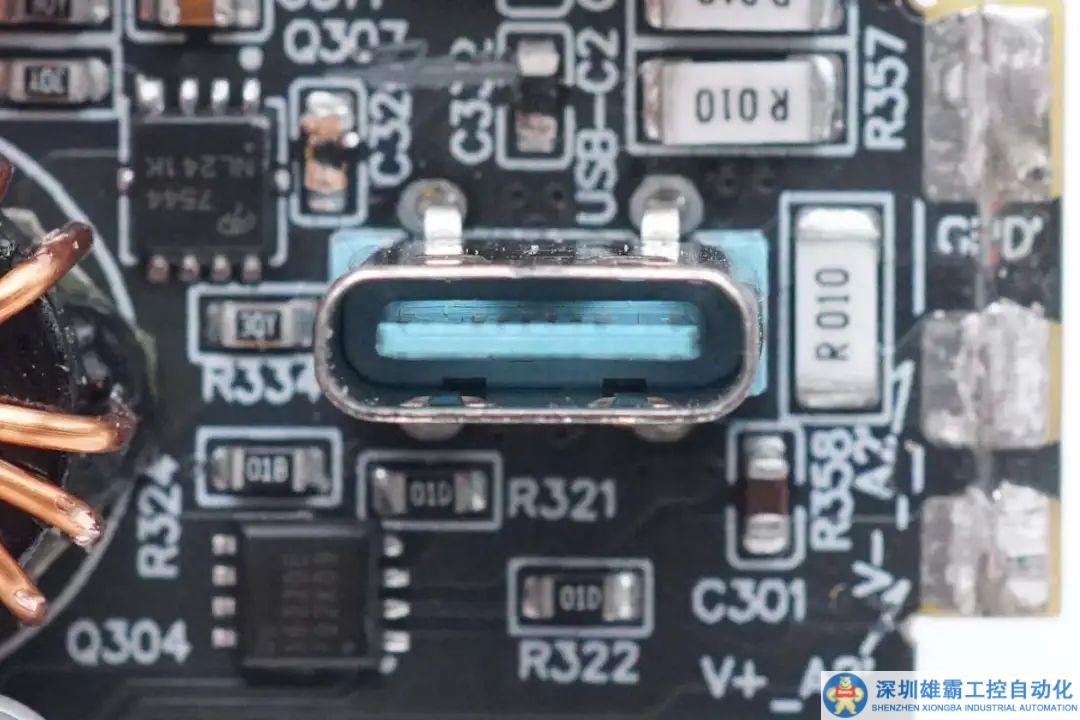

USB-C母座采用藍色膠芯，過孔焊接固定。

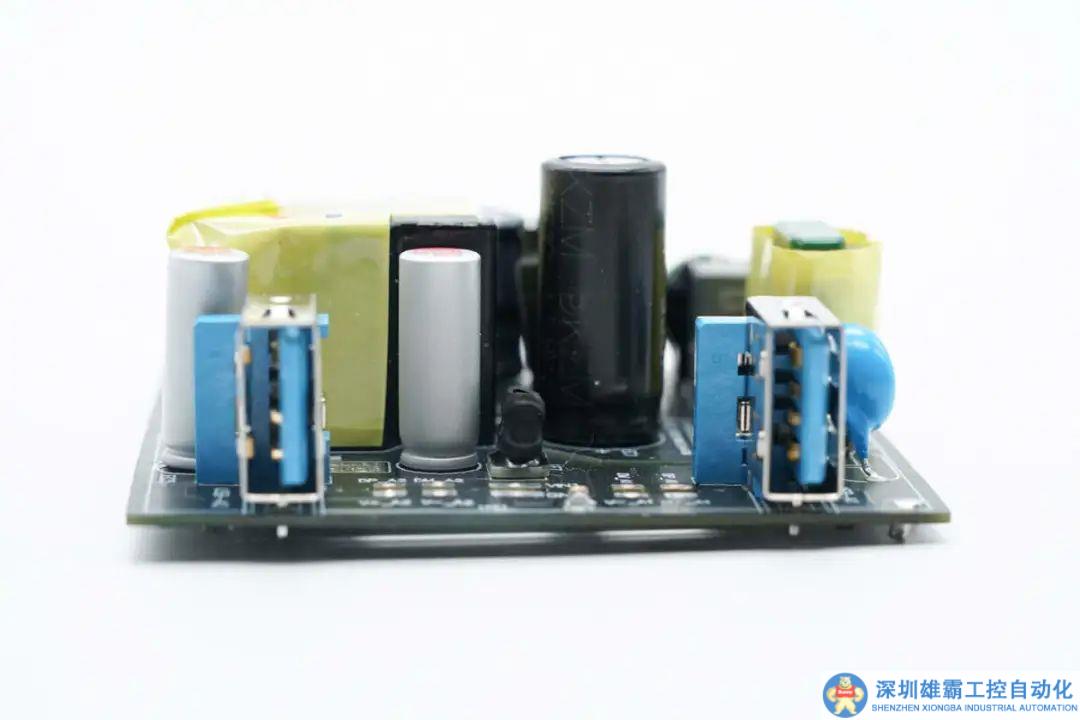

兩個USB-A母座焊接在快充模塊的PCB上。

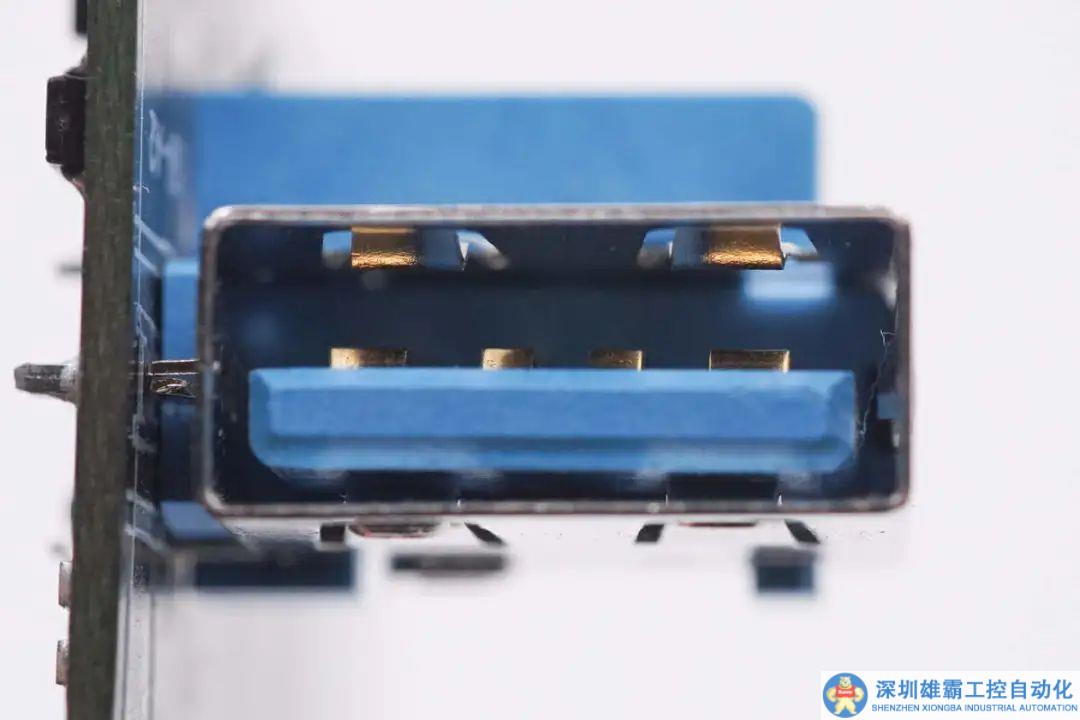

USB-A母座采用藍色膠芯，正負極加寬設計，支持大電流快充。

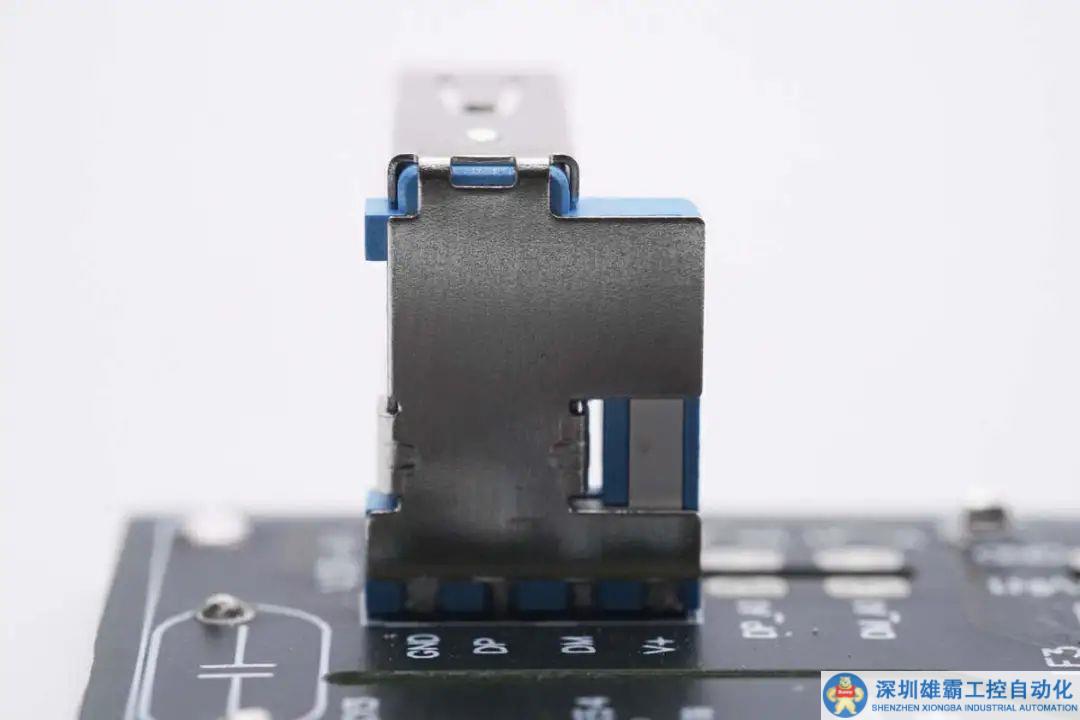

母座背面采用金屬外殼加固。

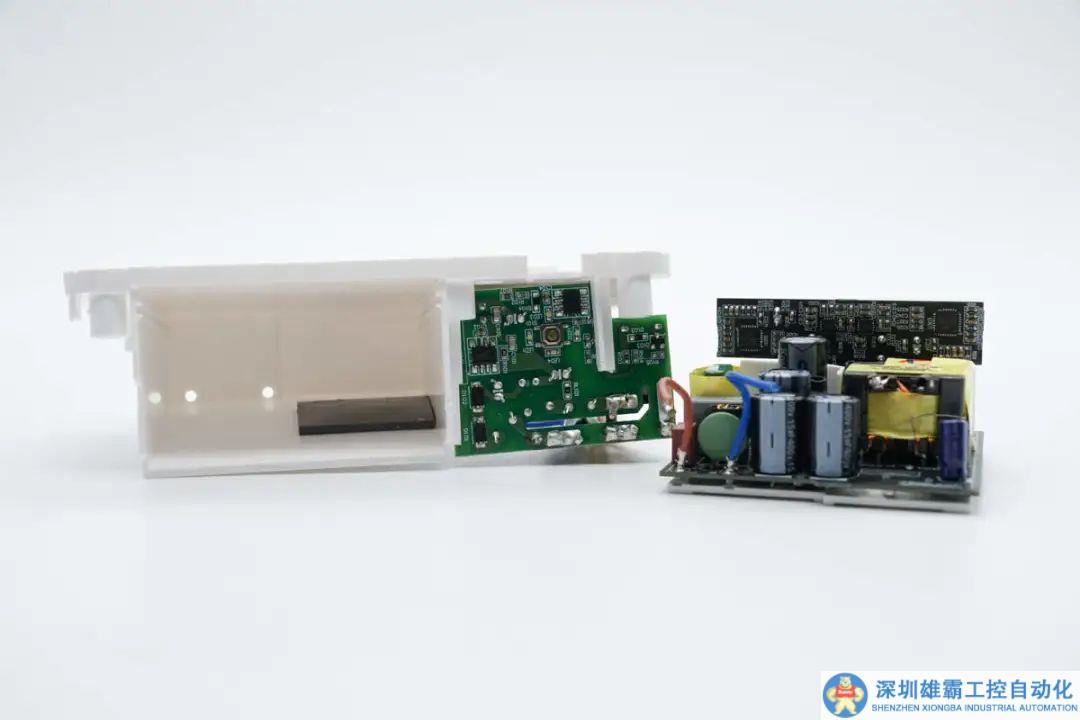

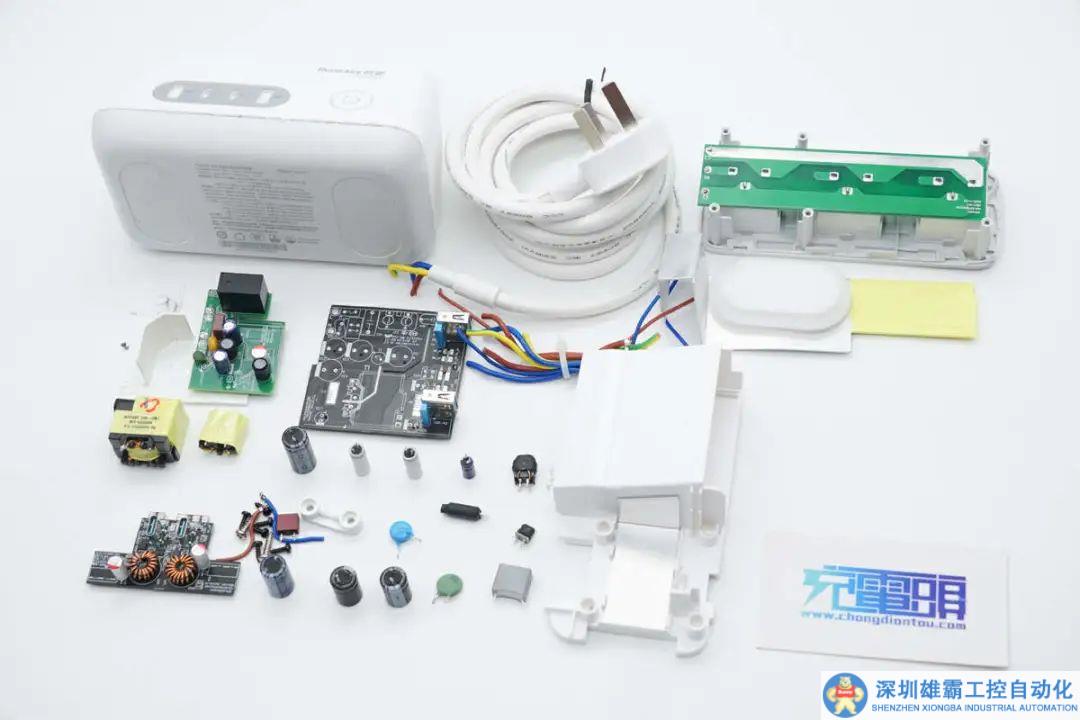

全部拆解一覽，來張全家福。

充電頭網拆解總結

航嘉充吧W68采用梯形立體機身設計，在正面設有三個新國標五孔插孔，并配有安全門，使用安全又方便。側面設有兩個USB-C和兩個USB-A接口，具備68W PD快充輸出，方便為筆記本電腦和手機充電。此外還配有總控電源開關，一鍵全局斷電，底部配有定制吸盤結構，固定在桌面上不易滑動。

充電頭網通過拆解了解到，航嘉W68內部采用兩塊PCB組成，其中一塊通過按鈕控制繼電器，實現全局供電控制。另一塊PCB為快充模塊，采用東科DK065氮化鎵合封芯片，搭配東科DK5V100R10SL同步整流芯片，固定電壓輸出，為垂直焊接的降壓小板供電。

降壓小板采用英集芯IP2738協議芯片搭配IP6550同步降壓控制器，使用AOS AON7544同步降壓管，搭配威兆半導體VS3622DE雙NMOS用于USB-C和USB-A接口輸出控制。PCBA模塊采用單獨的塑料外殼固定，配有導熱墊和散熱片，插座采用一體銅條結構，焊接連接，內部做工扎實可靠。
