激光雷達的春天何時到來取決于點云數據應用算法的效率和性能，而非激光雷達本身。對于點云這種稀疏特征數據，人類目前還未找到合適的應用算法，而攝像頭這種稠密矩陣數據，人類已找到了很多高效高性能的應用算法。這正是激光雷達尷尬之處，沒有合適的算法發揮不出激光雷達的優勢。

目前的算法都是針對或?qū)σ曈X(jué)系統優化的算法，而開發合適的算法需要大量的人員投入，這不是激光雷達廠家所能完成的，而在計算機視覺領域，有幾百萬乃至上千萬研發人員，每天都有大量的研究論文發表。此外，激光雷達目前的應用都集中在點云上，而針對激光雷達強度數據應用的研究幾乎為零，激光雷達最獨特的領域無人問津，這是純視覺聲勢越來越強大的主要原因。

激光雷達行業正處于寒冬中。在激光雷達企業中，無論是出貨量還是收入均穩居第一名的激光雷達廠家是禾賽科技，2023年2季度禾賽ADAS激光雷達出貨量達45694個，自動駕駛激光雷達出貨量為6412個。

圖片來源：禾賽財報

2023年2季度禾賽收入翻番，出貨量也大幅增加，然而毛利率卻大跌。

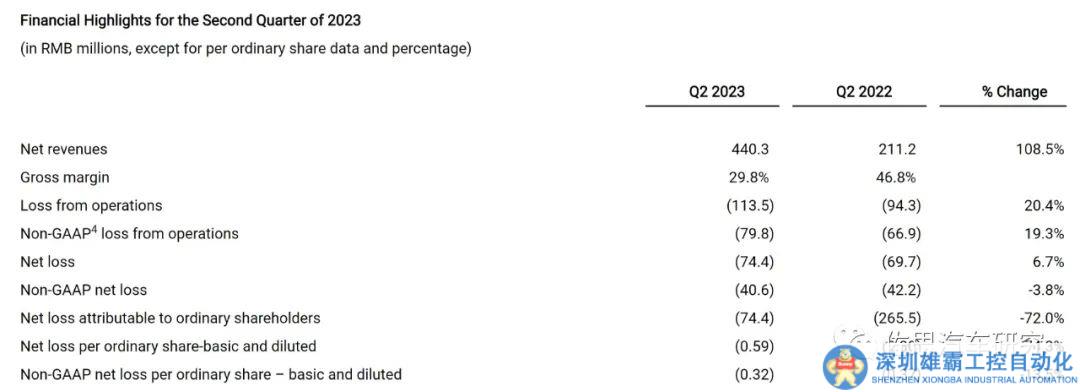

圖片來源：禾賽財報

雖然虧損幅度有所收窄，但2023年2季度的毛利率只有29.8%，較去年同期大幅下滑，并且去年同期正值疫情嚴重時期，禾賽的生產基地位于封城中的上海。實際自2020年禾賽的毛利率就呈下滑趨勢，2020年的毛利率為57.5%，2021年為53.0%，2022年是39.2%，估計2023年大概率低于30%。依靠理想這個大客戶，禾賽穩居激光雷達第一名，但我們不難算出，針對ADAS的激光雷達也就是理想車上用的激光雷達毛利率很低。隨著自動駕駛熱潮逐漸褪去，高毛利率的自動駕駛激光雷達出貨量必然持續降低。

相對而言，禾賽還是表現最好的激光雷達公司，至少毛利率是正的。之前的激光雷達明星公司Luminar的毛利率一直是負數，2023年2季度Luminar收入為1620萬美元，毛虧損1830萬美元。股市上激光雷達公司都表現很差，Luminar自2021年2月達到37.73美元的高點后一路下滑，2023年10月6號收盤僅有4.30美元，蒸發了約90%。對比來看，禾賽的跌幅就小多了，2023年2月上市，2月17日達到最高的22.10美元，10月6號收盤是9.62美元，跌幅56.67%。其他激光雷達公司差不多都是上市即最高點，一路跌勢，跌幅普遍都在90%以上，跌幅95%以上的也比比皆是。

以禾賽的出貨量而言，激光雷達的出貨量已經不能算低了，但未見到規模效應帶來的成本下降。

激光雷達最大的敵人就是特斯拉。隨著Waymo之流的聲音漸漸消失，特斯拉已是公認的自動駕駛翹楚，至少在普通消費者心中是這樣，并且Waymo等也確實不爭氣，而特斯拉軟硬一體，不僅有FSD芯片，連訓練用芯片Dojo

D1也頗有聲勢，特斯拉已引領潮流，且遙遙領先，同時特斯拉是堅持純視覺的，一直未用激光雷達，且相當鄙視激光雷達。

理論上激光雷達有各種優勢，但實際表現是特斯拉的純視覺不比用激光雷達的差。這就是牽涉到傳感器融合的問題和點云算法的問題。

根據奧卡姆剃刀原則，如無必要，勿增實體。也就是簡潔至上（Simple Is Best），能簡單就不要復雜，大道至簡，效率至上，自然界中的進化方向就是如此，越簡單一般效率就越高。傳感器融合就違背這個原則，傳感器融合一直是難點，在nuScenes和Waymo 3D目標檢測數據集上，LiDAR-only 方法要比傳感器融合多模態的方法效果好得多。

目前，激光雷達與攝像頭融合可以分為三大類：結果級、提案級和點級。

結果級result-level：FPointNet，RoarNet等。粗粒度融合，結果是漏檢的可能性更高，反而不如不融合。

提案或特征級proposal-level：MV3D，AVOD等。由于感興趣區域通常含有大量的背景噪聲，效果也不佳。

點級point-level ：分割分?jǐn)?shù)：PointPainting，F(xiàn)usionPainting，CNN特征：EPNet，MVXNet，PointAugmenting等。

目前，學術界主要研究點級，效果比前兩種要好，但要增加不少硬件成本（如FPGA）和計算成本；產業界則集中在前兩個領域內研究，因?yàn)榛静辉黾佑布杀尽?/p>

激光雷達和攝像頭是兩種實際差異很大的傳感器，點級融合方法仍存在多個主要問題：

首先，它們通過元素級聯或相加將激光雷達特征與圖像特征融合，在圖像特征質量較低的情況下，性能?chē)?yán)重下降。

其次，尋找稀疏的LiDAR點與密集的圖像像素之間的硬關聯，不僅浪費了大量具有豐富語義信息的圖像特征，而且嚴重依賴于兩個傳感器之間的高質量校準，而由于固有的時空偏差，這種高質量校準永遠無法實現。例如FOV，大部分主攝像頭的FOV是80-100度，而激光雷達一般是120-140度。激光雷達的幀率一般是10Hz，攝像頭是25-30Hz，激光雷達的角分辨率和幀率是反比關系，幀率越低，角分辨率就越高。兩者的中心點必然有明顯水平或垂直距離，攝像頭可以看成一個圓球形接收光線的傳感器，激光雷達是一個矩形掃描發射與接收光線的傳感器。高精度，完全統一到一個坐標系下是不可能的。

再次，點云信息的結構性不強，如反射率不同的物體，得到的激光反射點差別較大，極端的例子如金屬鏡子與黑色車輛，同樣的距離，點云數可能相差十倍以上。

最后，激光雷達的點云信息是典型的稀疏矩陣，而攝像頭是典型的稠密矩陣。人類對于稠密矩陣的加速計算已經非常成熟，但對于稀疏矩陣，目前還是處于摸索狀態。

目前，產業界還是使用非常古老的pointpillars算法（基于平視Boundingbox），自從特斯拉引入語義分割和occupancy network，這個算法顯然已落后不少。加上激光雷達的效果還不如純視覺效果好。

目前的研究方向是在BEV框架下的激光雷達與攝像頭融合，并導入transformer。其中有三篇論文值得一提，即：

北京大學王勇濤課題組與阿里巴巴達摩院自動駕駛實驗室合作完成的《BEVFusion: A Simple and Robust LiDAR-Camera Fusion Framework》

華為智能駕駛IAS與香港科技大學的《TransFusion: Robust LiDAR-Camera Fusion for 3D Object Detection with Transformers》

MIT韓松團隊與上海交大的論文《BEVFusion: Multi-Task Multi-Sensor Fusion with Unified Bird's-Eye View Representation》

需要指出，由于深度神經網絡的不可解釋性，這些研究都是基于nuScenes和Waymo 3D目標檢測數據集的，換一個中國路況的數據集可能會得出完全相反的結果，而這種現象無法解釋。只能說基于這兩個數據集，這兩種方法效果較好。

下面來看華為的TransFusion。

TransFusion的整體管線

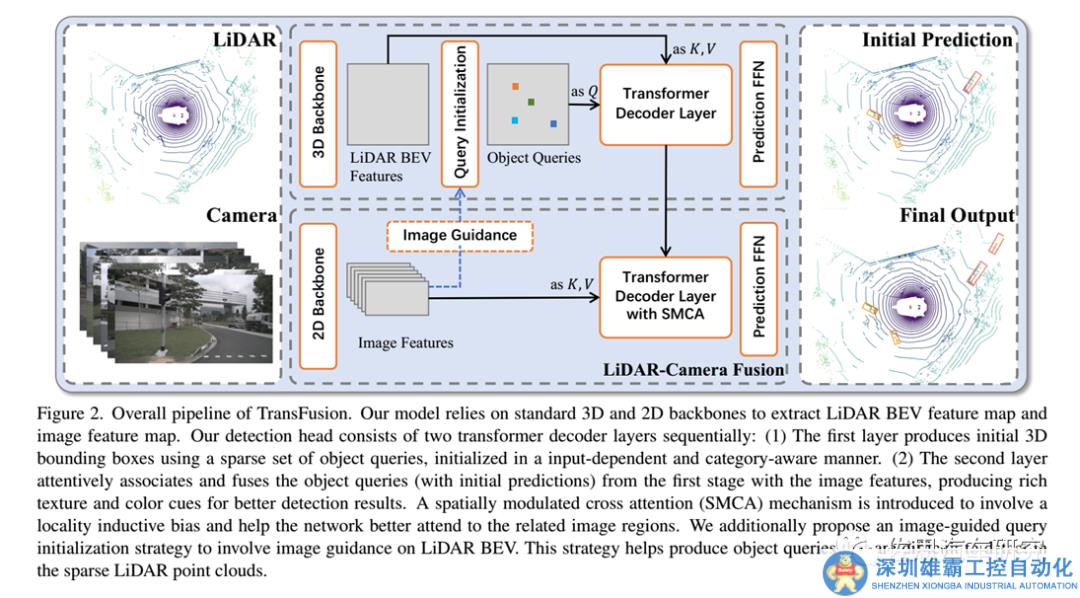

圖片來源：《TransFusion: Robust LiDAR-Camera Fusion for 3D Object Detection with Transformers》

TransFusion使用LiDAR-camera融合與軟關聯機制，以處理低劣的圖像條件。具體來說，TransFusion由卷積骨干（為什么不用更好的transformer做骨干？因?yàn)橛?jì)算成本會至少增加幾十倍乃至百倍，汽車領域是不可能用transformer做骨干的，至少5年內如此）和基于Transformers解碼器的檢測頭組成。

解碼器的第一層使用稀疏的object queries集預測來自LiDAR點云的初始邊界框，其第二層解碼器自適應地將object queries與有用的圖像特征融合，充分利用空間和上下文關系。Transformers的注意力機制使模型能夠自適應決定從圖像中獲取什么信息和從什么位置獲取信息，從而形成一個魯棒和有效的融合策略。

此外，論文還設計了一種圖像引導的query初始化策略來處理點云中難以檢測的對象。

具體過程：

（1）3D點云輸入3D backbones獲得BEV特征圖。

（2）初始化Object query按照Transformer架構輸出初始的邊界框預測。

（3）上一步中的3D邊界框預測投影到2D圖像上，并將FFN之前的特征作為新的query features通過SMCA選擇2D特征進行融合。

（4）輸出最終的BBOX。

（5）為利用高分辨率的圖像，提高對小物體檢測的魯棒性，增加了圖像引導的Object query初始化。對步驟（2）進行增強。
來看BEVFusion，學術圈內影響力比較大的還是MIT的那篇BEVFusion，阿里和北大的BEVFusion影響比較小，或許也是阿里達摩院裁撤自動駕駛研究團隊的原因之一。

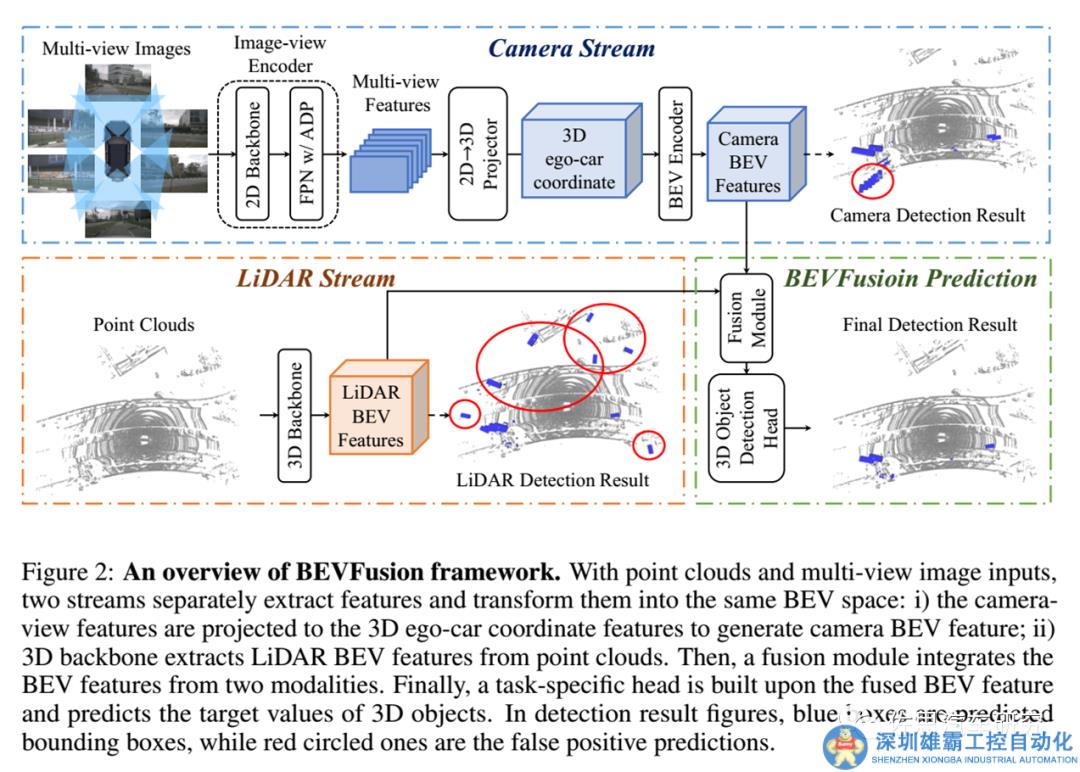

圖片來源：《BEVFusion: A Simple andRobust LiDAR-Camera Fusion Framework》

阿里與北大的BEVFusion有點近似提案級的融合，其最獨特之處是考慮了激光雷達失效的狀況。激光雷達的反射率取決于物體表面光滑程度、物體密度和物體顏色，在某些情況下，如黑色車輛或物體，其表面不夠平滑，激光雷達第一次直接反射點稀少，激光雷達可能出現漏檢，這樣融合就失去意義了。BEVFusion作者認為L(zhǎng)iDAR-相機融合的理想框架應該是：無論其他模態是否存在，單一模態的感知不應該失效，但同時擁有兩種模態能夠進一步提高感知準確性。為此，作者提出了一個簡單而有效的框架BEVFusion，它解決了當前方法的LiDAR-相機融合的依賴性。

圖片來源：《BEVFusion: A Simple and Robust LiDAR-Camera Fusion Framework》

該框架有兩個獨立的流，它們將來自相機和LiDAR傳感器的原始輸入編碼至同一BEV空間內的特征。在這兩個流之后，作者設計了一個簡單模塊來融合這些BEV特征，以便最終的特征可以傳遞到下游任務架構中。由于BEVFusion是一種通用框架，當前用于相機和LiDAR的單模態BEV特征提取模型都可以合并到該框架中。

BEVFusion采用Lift-Splat-Shoot作為相機流，它將多視圖圖像特征投影到3D車身坐標特征以生成相機BEV特征。對于LiDAR流，BEVFusion選擇了三個流行的模型，兩個基于超體素的模型和一個基于柱子的模型，將LiDAR特征編碼到BEV空間中。

這種融合還是后融合，雖然考慮到了激光雷達失效，但激光雷達的噪音虛像鬼影則沒有提及，點級融合還是目前學術圈的主流。早期點級融合，一種是將camera數據投影到點云上，然后用點云檢測算法進行檢測，如PointNet，SparseConvNet；這種方法丟失了圖像的語義信息；另一種是將點云投影到圖像上，用圖像檢測算法進行檢測，但是這種方法丟失幾何信息，比如現實世界比較遠的物體，投影到圖片上卻比較近。

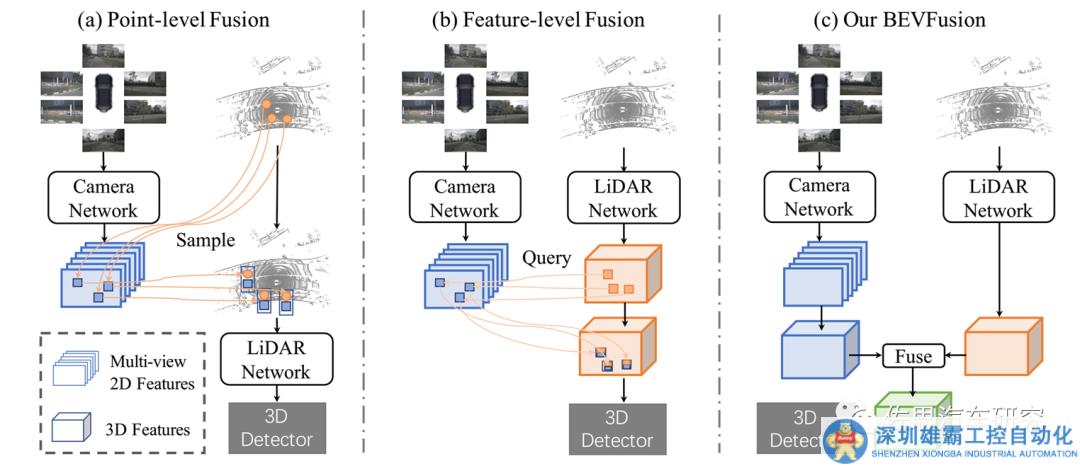

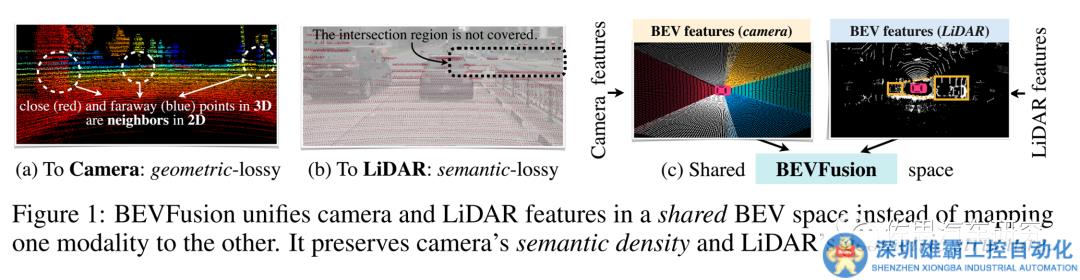

圖片來源：《BEVFusion: Multi-Task Multi-Sensor Fusion with Unified Bird's-Eye View Representation》

BEVFusion將兩者統一到BEV下，既不損失幾何信息也不損失語義信息。

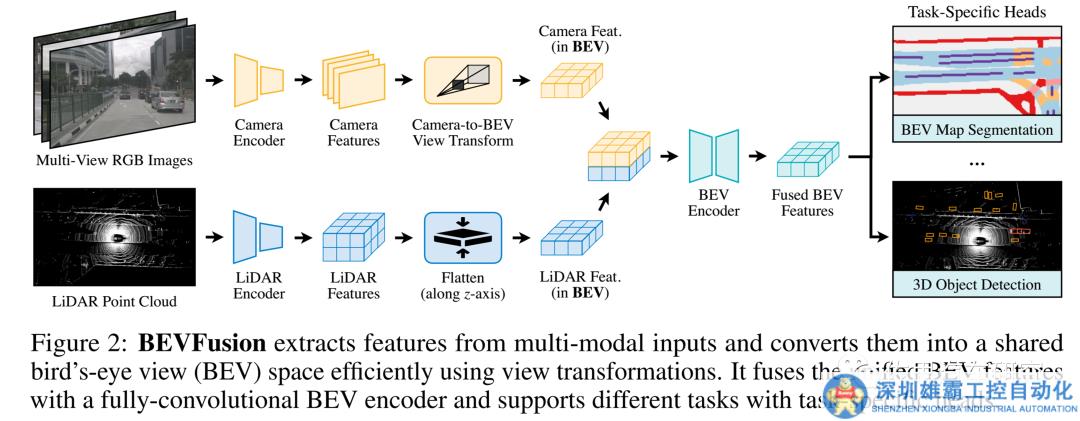

圖片來源：《BEVFusion: Multi-Task Multi-Sensor Fusion with Unified Bird's-Eye View Representation》

Fusion是由Image和PointCloud 兩個支路在中間合并而成。合并看起來像是直接疊起來簡單融合。而后的BEV Encoder對CAT后的特征進行編碼、特征融合。最后是一個多任務的檢測頭。

Image支路。很明顯這條支路借鑒了LSS（英偉達在2020年8月發表的一篇有關BEV的論文，提出Lift,Splat, Shoot: Encoding Images from Arbitrary Camera Rigs by Implicitly Unprojecting to 3D，簡寫為L(zhǎng)SS）的視錐變換view Transform，進一步卷積轉變?yōu)锽EV下的特征。論文中認為每個相機的特征像素都投回一個3D空間下的射線，從而在BEV下保留了大量的語義信息。

PointCloud支路。該路徑下似乎是直接通過z軸方向的壓縮，把3維點云特征變換為BEV下點云特征。論文中說這樣避免了幾何信息失真，不過這點非常值得懷疑。

合并。合并后通過BEV Encoder實現特征編碼（融合）。通常編碼器可以是ResNet（BEVdet）、EfficientNet或者利用Tranformer結構也未嘗不可。

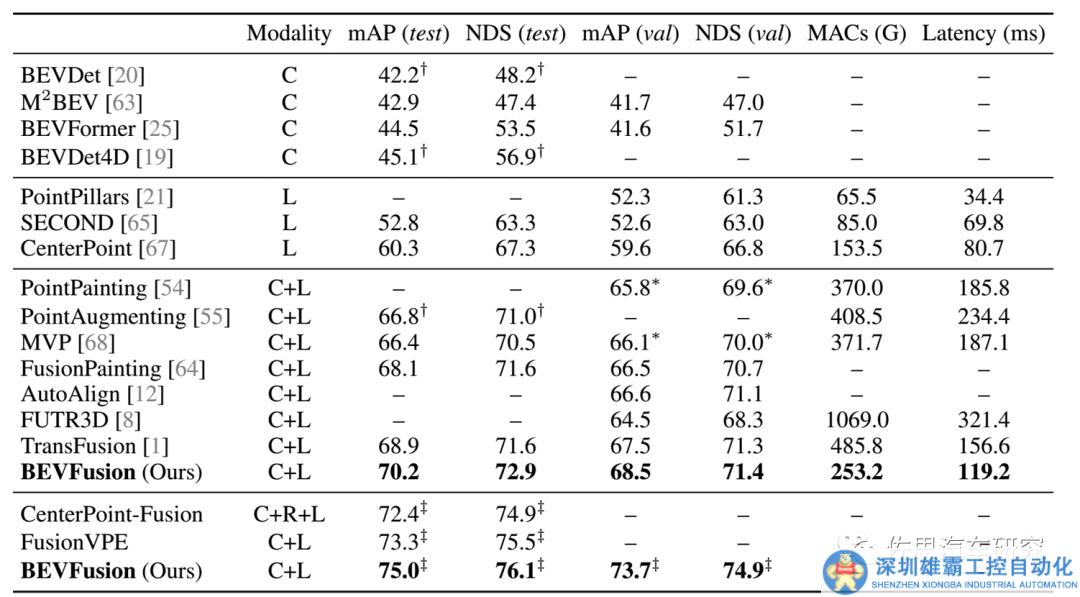

nuScenes 3D目標檢測數據集上的成績對比

上表中，C指攝像頭，L指激光雷達，R指毫米波雷達，這里的BEVFusion是MIT的，TransFusion就是華為的。目前業內常用的是PointPillars，延遲最小，消耗算力最低，硬件成本最低，性能比純視覺要好不少。華為的TransFusion與MIT的BEVFusion相差甚微，可以說是旗鼓相當，但華為消耗的算力幾乎是MIT的兩倍。

還有一點要指出，這里的算力消耗是浮點運算算力的消耗。汽車產業目前都是用的INT8即8位整數算力，很多汽車產業AI硬件是無法應對浮點運算或浮點運算效率下降近百倍，如英偉達的頂配Orin，其號稱254TOPS的算力是INT8格式下的算力，其中170TOPS是純粹的張量核，是針對INT8的，其GPU部分才能對應浮點運算，算力大約5.3TOPS@FP32。

最后說一下激光雷達的稀疏矩陣，即便是128線激光雷達，其點云數據也是稀疏的。在AI時代就是稀疏矩陣，即矩陣中含有大量的0，工業界針對稠密張量的硬件設計已接近成熟，一些具有代表性的DSA已經達到較高的運算效率，如tensor core，systolic array。而稀疏張量的帶寬和算力要求與稠密張量不同，零元素與任意元素相乘的結果總是零，零元素出現的乘法項對多項式的結果沒有貢獻，因此，以矩陣或向量乘法為核心的稀疏張量算子中，存在大量的冗余存儲和無效計算。稀疏矩陣有著自己獨特的坐標系表示，負載差異較大，導致硬件加速設計難度較大或者效果欠佳。需要指出谷歌TPU V4所謂的稀疏核不是針對稀疏矩陣的，它是針對Transformer嵌入層的稀疏計算的。

盡管純激光雷達模式明顯比純視覺在3D目標檢測上要更好，但不要攝像頭的智能車顯然不可能存在，必須走融合模式，融合必然帶來計算成本和硬件成本的增加。融合模式必須證明自己較純視覺模式更有價值，更具性價比，激光雷達才能迎來春天。然而，深度神經網絡的不可解釋性以及高度依賴數據集的特性讓算法與算法之間真正的對比是無法實現的，勝出的關鍵就在于消費者的主觀感受，顯然特斯拉的純視覺更受推崇。
