痞子衡維護的 NXP-MCUBootUtility 工具距離上一個大版本(v5.0.0)發布過去4個多月了，期間痞子衡也做過三個小版本更新，但不足以單獨介紹。這一次痞子衡為大家?guī)砹巳轮匾姹緑5.3.x，這次更新主要是想和大家特別聊聊 XMCD 這個特性的支持。

一、v5.1 - v5.3更新記錄

-- v5.1.0
Features:
    1. [RT1180] 支持自動加載Edgelock固件

-- v5.2.0
Features:
    1. [RTyyyy] 支持i.MXRT118x B0
    2. [RT] 對于FlexSPI NOR設備，支持下載安全與非安全兩種地址鏈接的CM33程序
    3. [RT] 對于FlexSPI NOR設備，支持別名地址鏈接的程序
Improvement:
    1. [RT1180] 用戶輸入的源程序文件可以包含啟動頭 (Container)

-- v5.2.1
Bufixes:
    1. [RTyyyy] 修復對FlexSPI NAND設備的下載支持

-- v5.3.0
Features:
    1. [RTyyyy] 支持XMCD配置功能，可用于加載image進FlexSPI RAM/SEMC SDRAM執行
    2. [RTyyyy] 支持第二個FlexSPI去下載啟動NAND
    3. [RT] 新增FlexSPI NAND啟動設備模型支持
Improvement:
    1. [RTyyyy] 將FlexSPI序號選擇從菜單欄改至設備配置界面
    2. [RTyyyy] 可以識別鏈接在FlexSPI RAM區域的程序
Bufixes:
    1. [RTyyyy] 無法識別IVT中復位函數地址相對向量表首地址偏移小于0xB00的可啟動程序文件

-- v5.3.1
Improvement:
    1. [RT] 可以檢查不同F(xiàn)lexSPI序號的有效XIP范圍
    2. [RTxxx] 可以識別鏈接在FlexSPI RAM區域的程序
Bufixes:
    1. [RT1180] 在FlexSPI NOR啟動設備下無法生成一些Non-XIP程序的可啟動程序

二、幾個不可忽視的更新

2.1 完善的FlexSPI NOR映射地址支持

在 v5.0 及其之前的版本里，工具對于 FlexSPI NOR 設備映射地址的支持比較單一。在工具目錄 srctargetsxxxbltargetconfig.py 文件中僅可見如下定義（RT1180為例），即一個 FlexSPI 僅對應一個主映射地址：

flexspiNorMemBase0 = 0x38000000
flexspiNorMemBase1 = 0x14000000

但是我們知道部分 i.MXRT 型號系統設計里對于 FlexSPI 除了支持主映射地址外，還支持所謂的別名映射地址（Aliased Address），甚至 CM33 內核的 i.MXRT 型號里還區分 Secure 和 Non-Secure 地址。因此 v5.3 里進一步豐富了 FlexSPI NOR 設備的映射地址，這樣我們在編譯鏈接 XIP 啟動程序的時候，地址選擇更加靈活。此外這里如果你仔細看，會發現工具對于最大映射地址空間檢查也按 RT 型號不同做了具體區分。

但是這里有關于 RT1180 的一點注意事項，工具目錄 srctargetsMIMXRT1189 下預先放了兩個版本的 flashloader，一個僅支持 Secure 地址，另一個僅支持 Non-Secure 地址，這是當前 flashloader 實現的限制。為了能讓工具自動根據用戶輸入源程序?qū)嶋H鏈接地址類型來選擇合適的 flashloader 去做擦寫操作，需要先點擊一次 Generate xxType Bootable Image 按鈕之后再點擊 Connect to ROM 按鈕，最后再 All-In-One Action。

cntr_flashloader_s.bin
cntr_flashloader_ns.bin

2.2 支持鏈接在FlexSPI RAM區域的程序

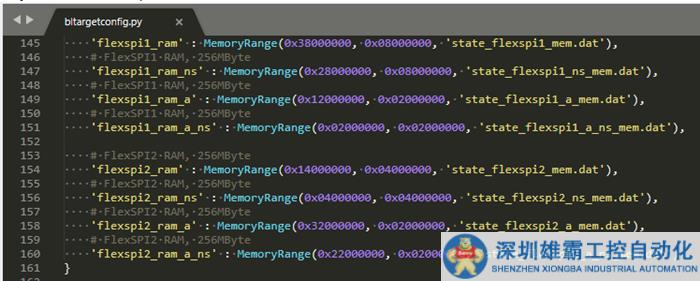

對于 Non-XIP 程序，除了鏈接在 RT 芯片內部 SRAM 空間之外，還可以鏈接在外部 RAM 空間，比如 SEMC 接口對應的 SDRAM 設備，或者 FlexSPI 接口對應的 HyperRAM 或者 PSRAM 設備。v5.0 及之前工具僅能支持鏈接在 SDRAM 的程序，對于鏈接在 FlexSPI 映射空間的 Non-XIP 程序，工具會直接報非法地址。v5.3 版本開始，這個限制將不復存在（見如下對 RT1180 FlexSPI RAM 地址的支持），這也是為了配合 DCD 以及 XMCD 功能而做的改進。

2.3 對于RT1170 XMCD功能支持

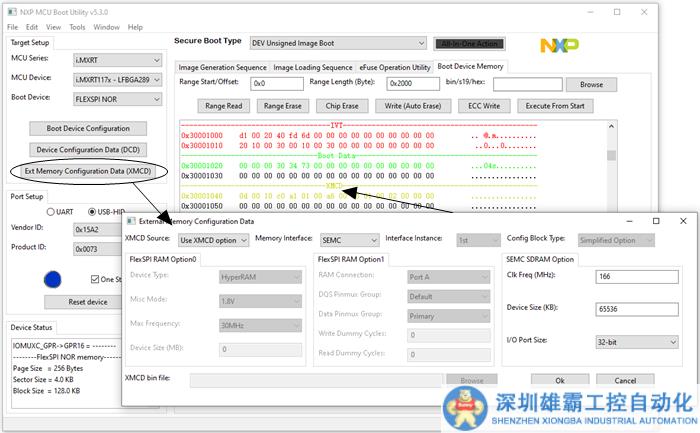

從 RT1160/1170 B0 以及其后的 RT1180 開始，BootROM 里新增了 XMCD 功能，這是對 DCD 功能的補充。我們知道 DCD 可以實現對芯片指定外設的用戶定制化配置，常常用于配置 SEMC 寄存器去初始化 SDRAM 或者 FlexSPI 寄存器去初始化 HyperRAM/PSRAM，但是 DCD 的配置太細致，需要從外設寄存器角度去理解那些外部 RAM 存儲器特性，這種方式從應用角度來說不夠友好。XMCD 正是為了解決這個問題，其將對 SDRAM/HyperRAM 配置以一種對用戶更友好更簡潔的方式來呈現，見如下界面設置：

XMCD 雖好，但是其和 DCD 配合使用在當前工具里會有一些限制，這主要是因為工具依賴的 RT1170 底層工具鏈（elftosb）對于 dcd 數據的生成僅支持相對 IVT 起始地址 0x40 的偏移，但這個偏移恰恰又是 XMCD 的偏移位置，兩者有沖突：

限制 1：如果是 All-In-One Action 操作，不可在界面里同時使能 DCD 和 XMCD。如果兩者同時使能，XMCD 設置會被自動忽略。限制 2：如果是 All-In-One Action 操作，用戶源應用程序里如果包含 DCD 數據結構，那么工具界面里 XMCD 設置也會被自動忽略。限制 3：如果是 All-In-One Action 操作，用戶源應用程序里如果包含 XMCD 數據結構，且工具界面里 DCD 被使能，那么 XMCD 數據結構將會被丟棄。

當然如果你有一個同時包含 DCD 和 XMCD 數據的可啟動文件，可以在工具通用編程器（Boot Device Memory）界面使用 Write 按鈕去下載。

至此，這次更新的主要特性便介紹完了。MCUBootUtility項目地址如下。雖然當前版本（v5.3.x）功能已經非常完備，你還是可以在此基礎上再添加自己想要的功能。如此神器，還不快快去下載試用？

地址1：https://github.com/nxp-mcuxpresso/mcu-boot-utility地址2：https://github.com/JayHeng/NXP-MCUBootUtility地址3：https://gitee.com/jayheng/NXP-MCUBootUtility
