最近充電頭網拿到了CUKTECH推出的新款65W雙USB-C超薄氮化鎵充電器，和此前拆解過的白色款相比，同樣的AC65B2型號、餅干造型以及雙USB-C接口配置，這很容易讓人好奇兩款充電器是不是只是外殼不一樣。

但實際上，CUKTECH新款65W超薄氮化鎵充電器僅僅只是外觀不同，其輸入輸出參數以及雙口的功率分配策略也有很大區別。至于內部的設計和采用方案，沒拆開前小編也是無從得知，所以下面就一起來詳細了解下吧。

充電頭網此前已經拆解過CUKTECH 40000mAh 300W P+Series充電寶、CUKTECH?65W雙USB-C超薄氮化鎵充電器、CUKTECH?45W超薄氮化鎵充電器、CUKTECH迷你20W快充充電器等產品，歡迎查閱。

CUKTECH 65W超薄氮化鎵充電器開箱



包裝盒整體為黑色基調，正面印有產品名稱、外觀、Powered by CUKTECH以及GaN3標識。





背面印有產品應用場景以及詳細參數。

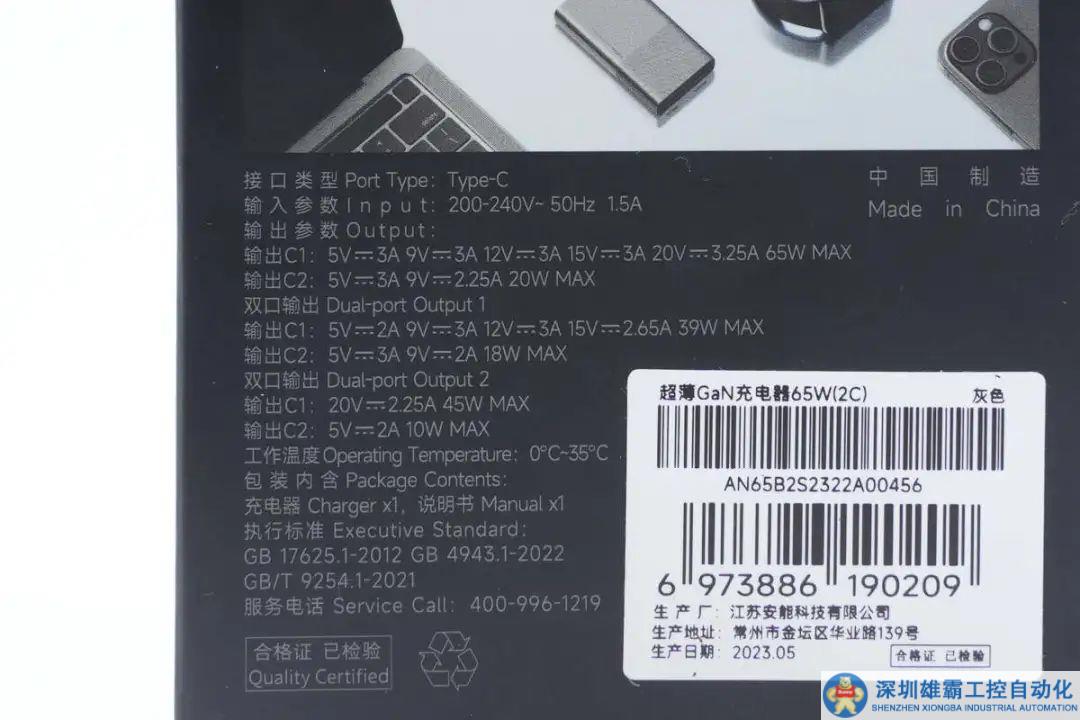

包裝盒上參數特寫，下面到產品實物環節再詳細介紹。

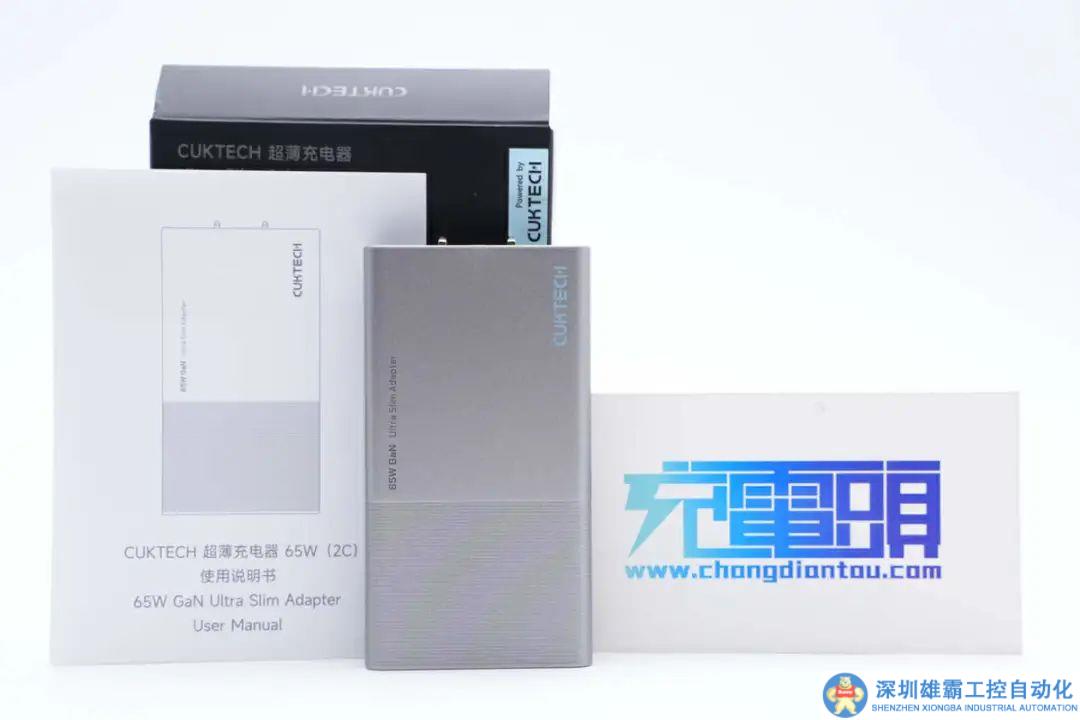

包裝內含充電器和使用說明書。

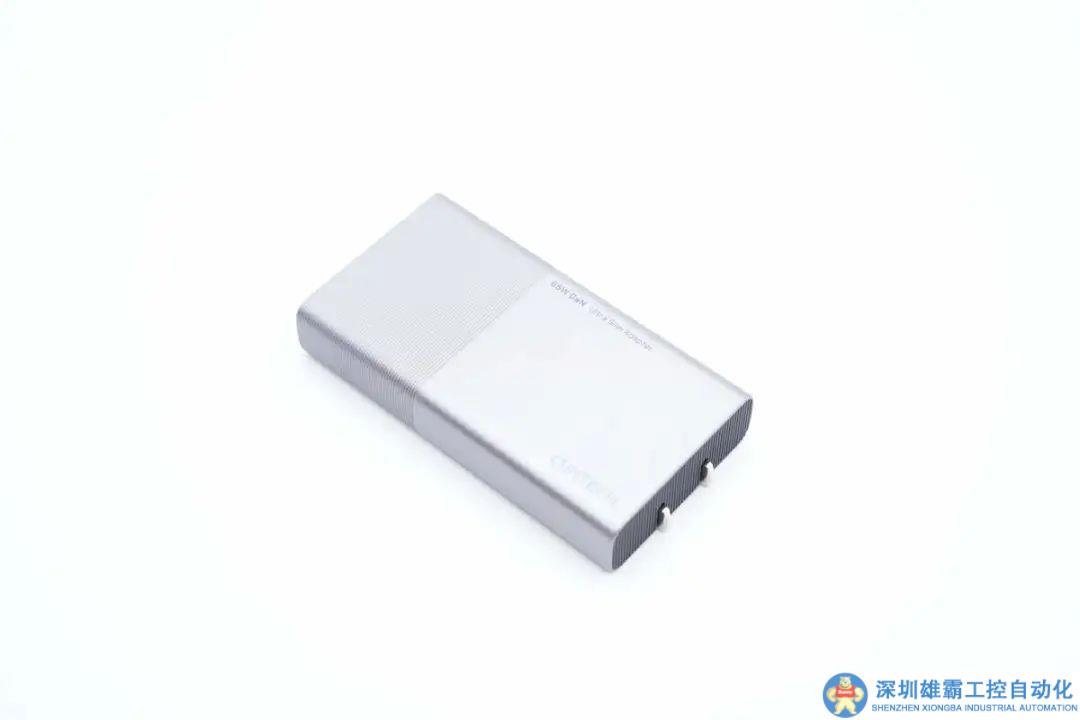

充電器采用熱門扁平餅干造型設計，主體外殼噴涂銀灰色金屬漆，同時一端做了環狀凹凸紋理設計，與市面上絕大多數產品相比，都顯得更加獨特有個性。

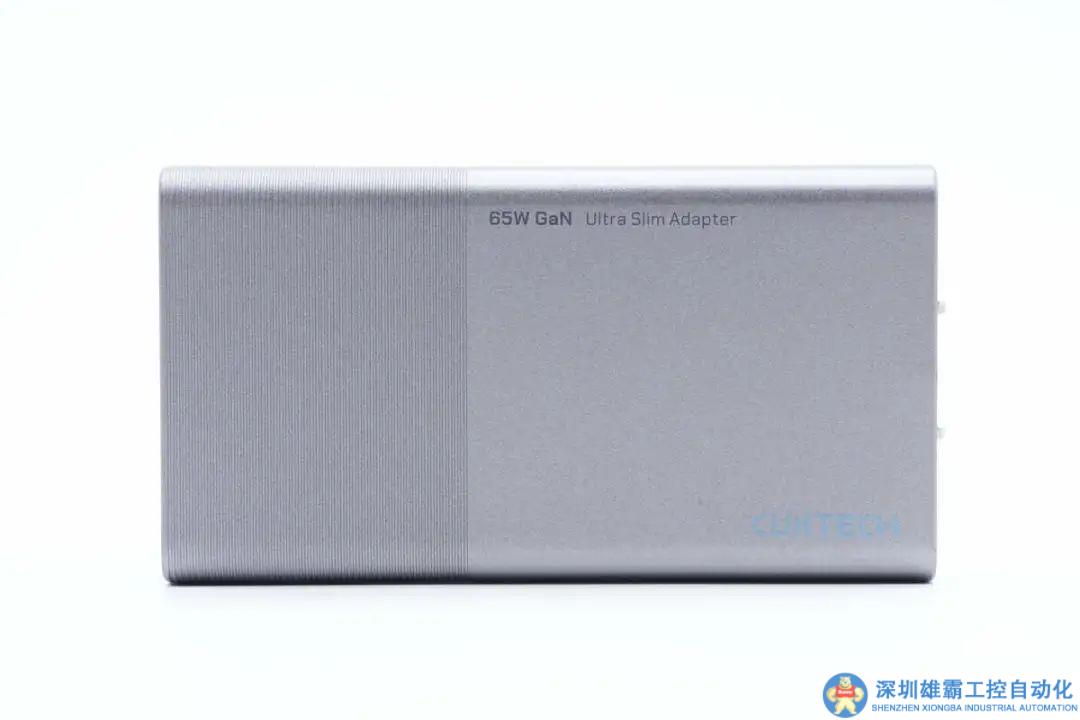

機身頂面兩側邊緣分別印有CUKTECH和65W GaN Ultra Slim Adapter。

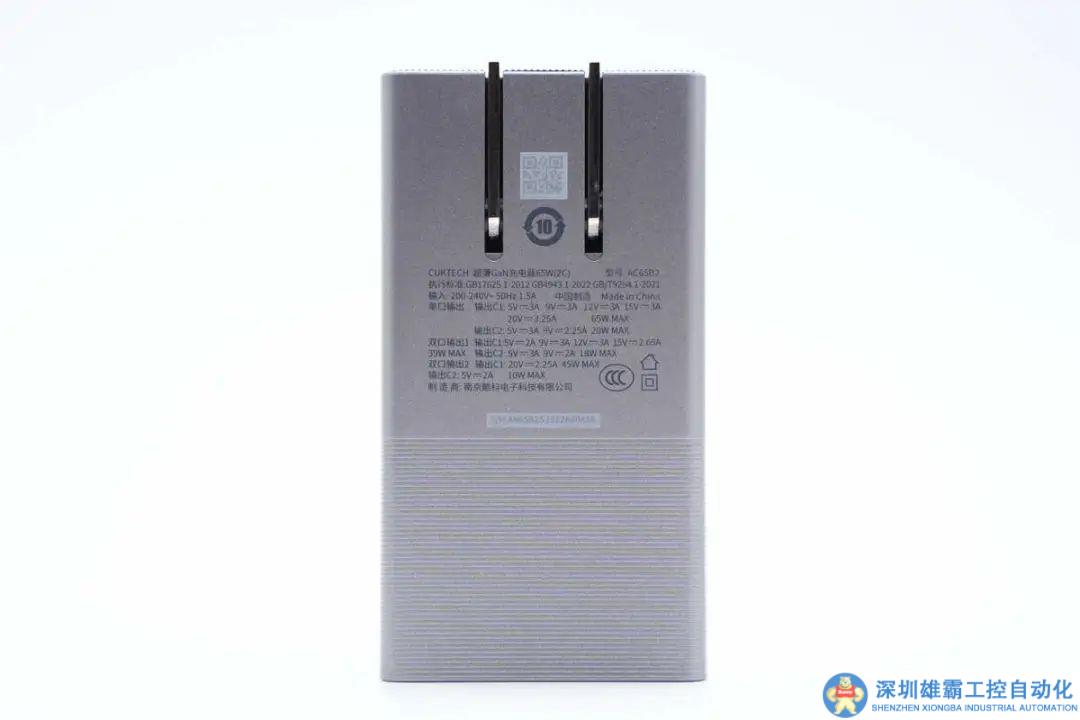

底面中心區域印有充電器參數。

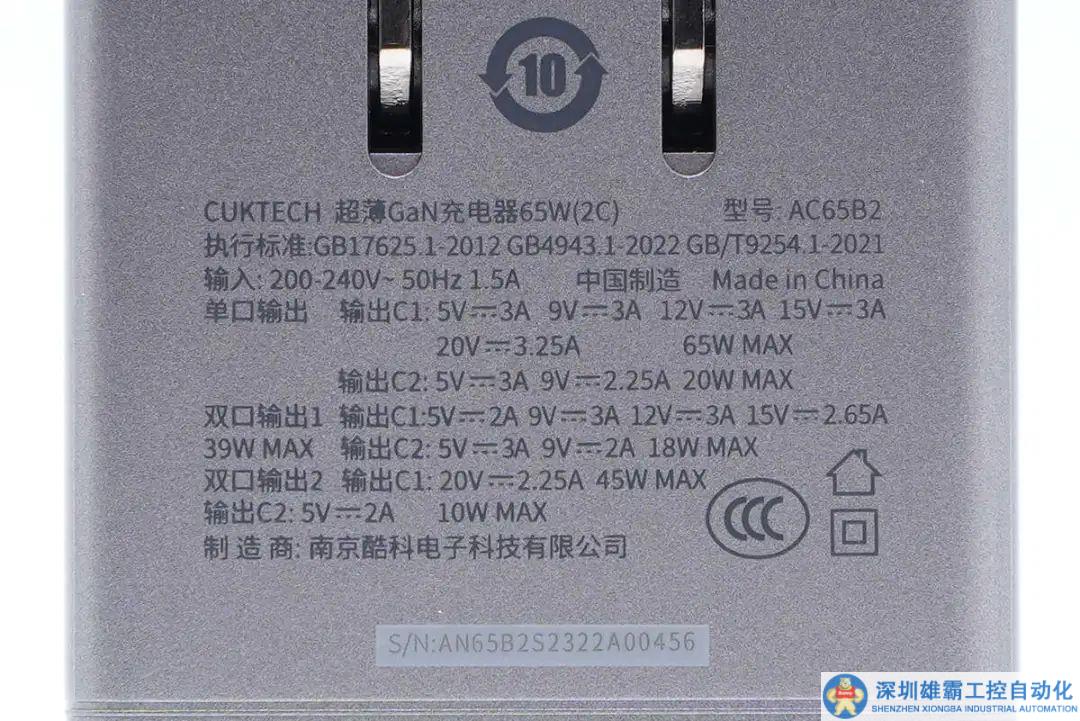

充電器參數特寫

產品名稱：超薄GaN充電器65W(2C)

型號：AC65B2

輸入：200-240V~50Hz 1.5A

單口輸出：

C1：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

C2：5V3A、9V2.25A（20W Max）

雙口輸出1：

C1：5V2A、9V3A、12V3A、15V2.65A（39W Max）

C2：5V3A、9V2A（18W Max）

雙口輸出2：

C1：20V2.25A（65W Max）

C2：5V2A（10W Max）

制造商：南京酷科電子科技有限公司

充電器通過了CCC認證。

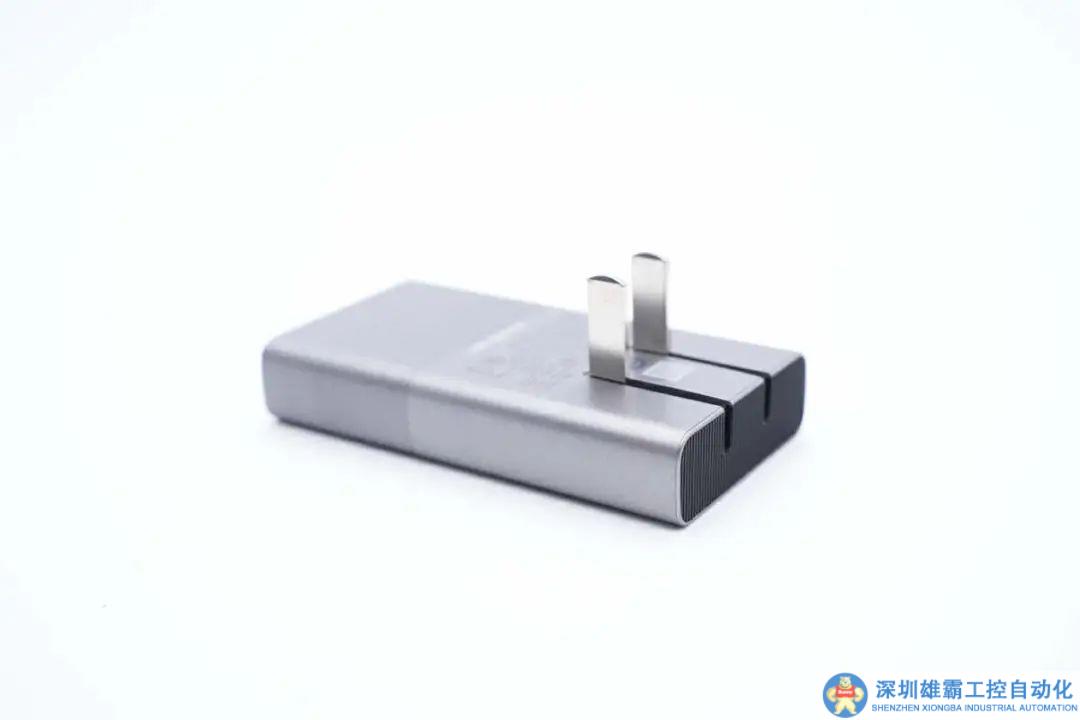

充電器配備可折疊國標插腳。

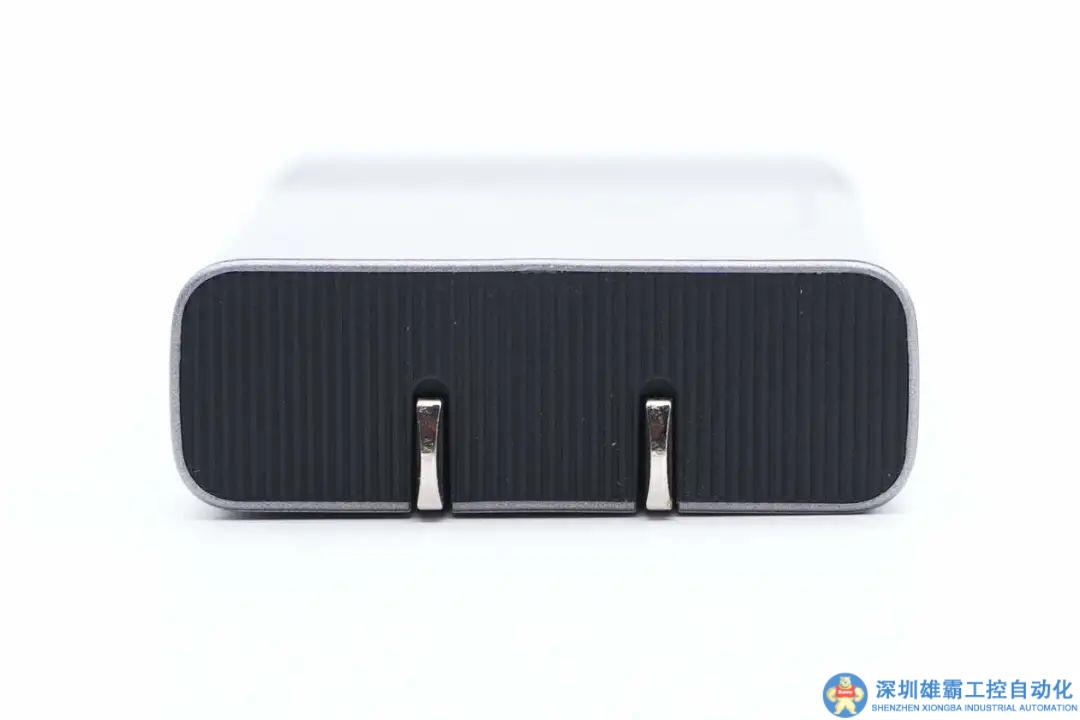

插腳一端外殼為凹凸設計面板，黑色撞色處理更顯個性。

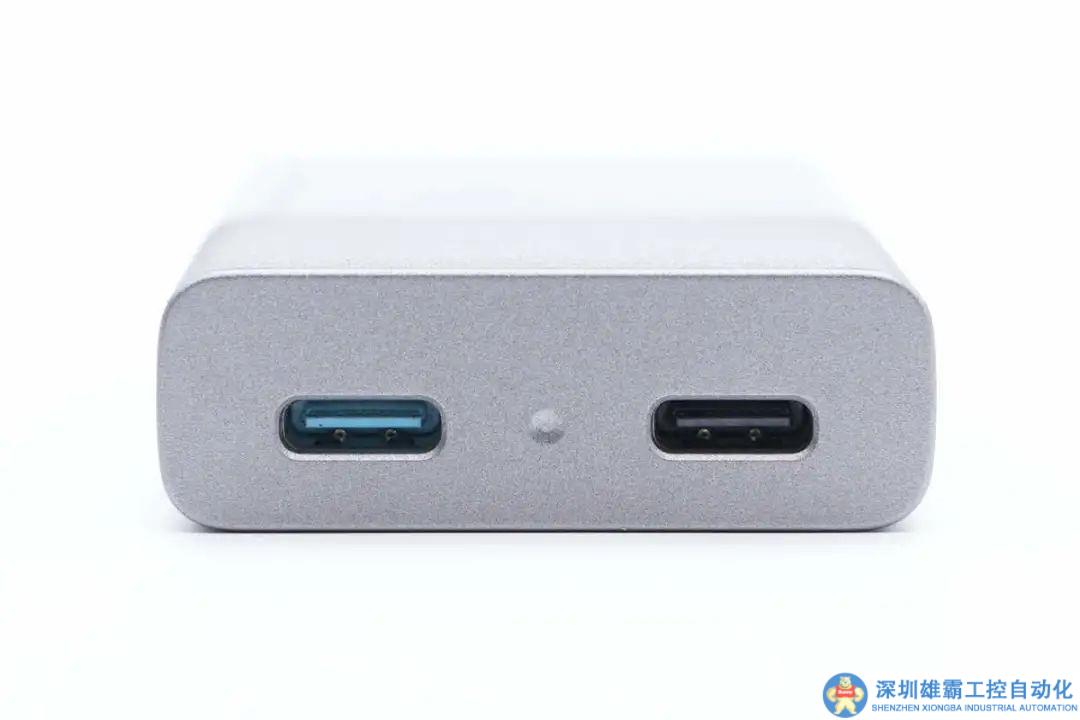

另一端配備雙USB-C接口，其中65W快充USB-C口采用藍色膠芯，20W快充USB-C口采用黑色膠芯，方便用戶進行區別，設計細節講究。

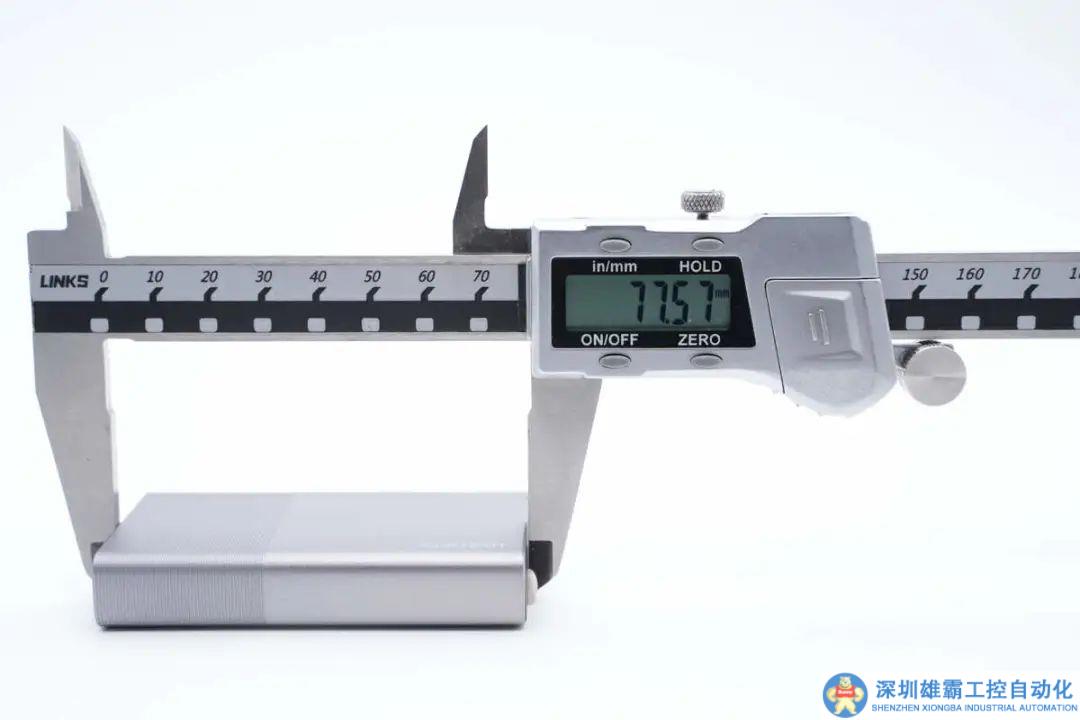

實測充電器機身長度為77.57mm。

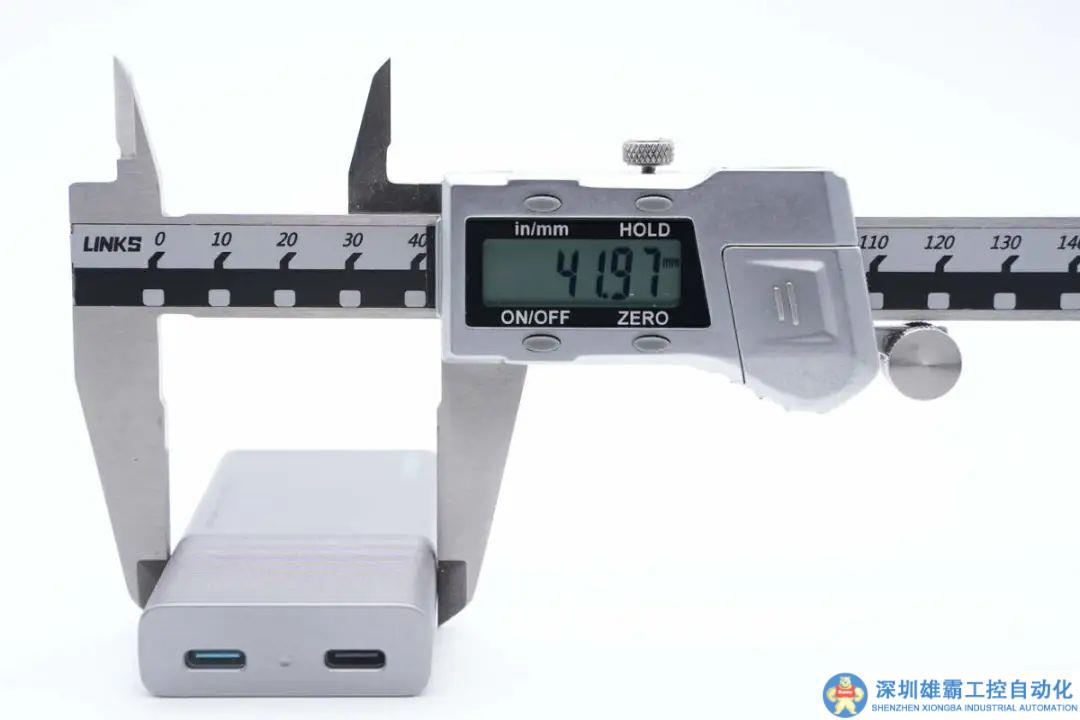

寬度為41.97mm。

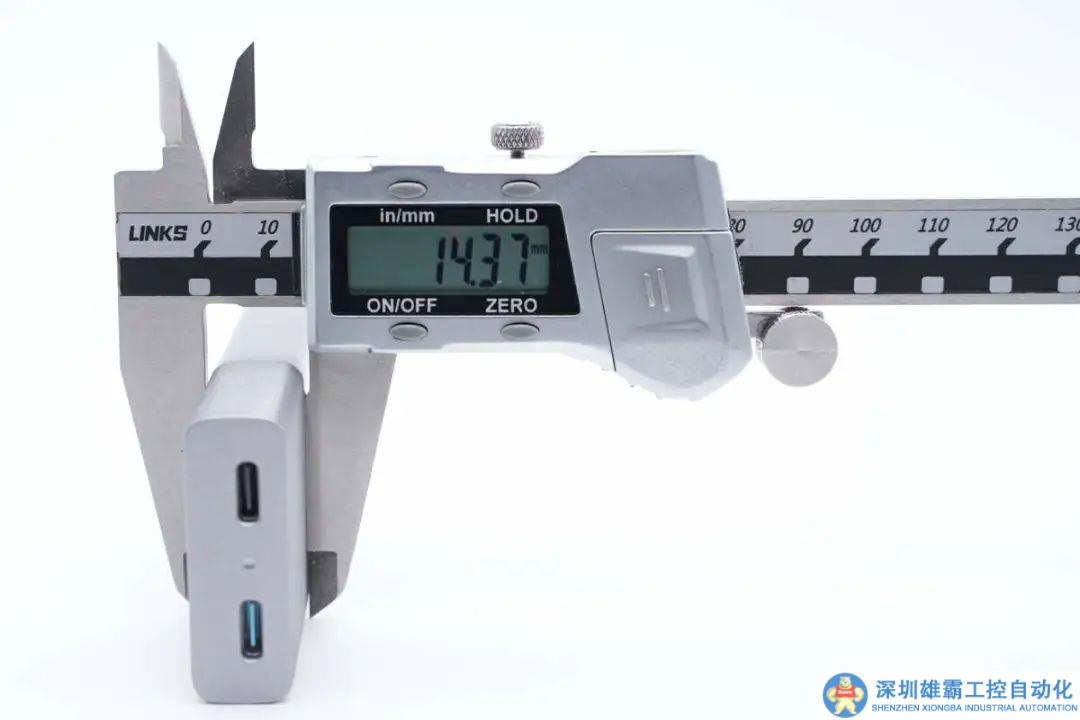

厚度為14.37mm。

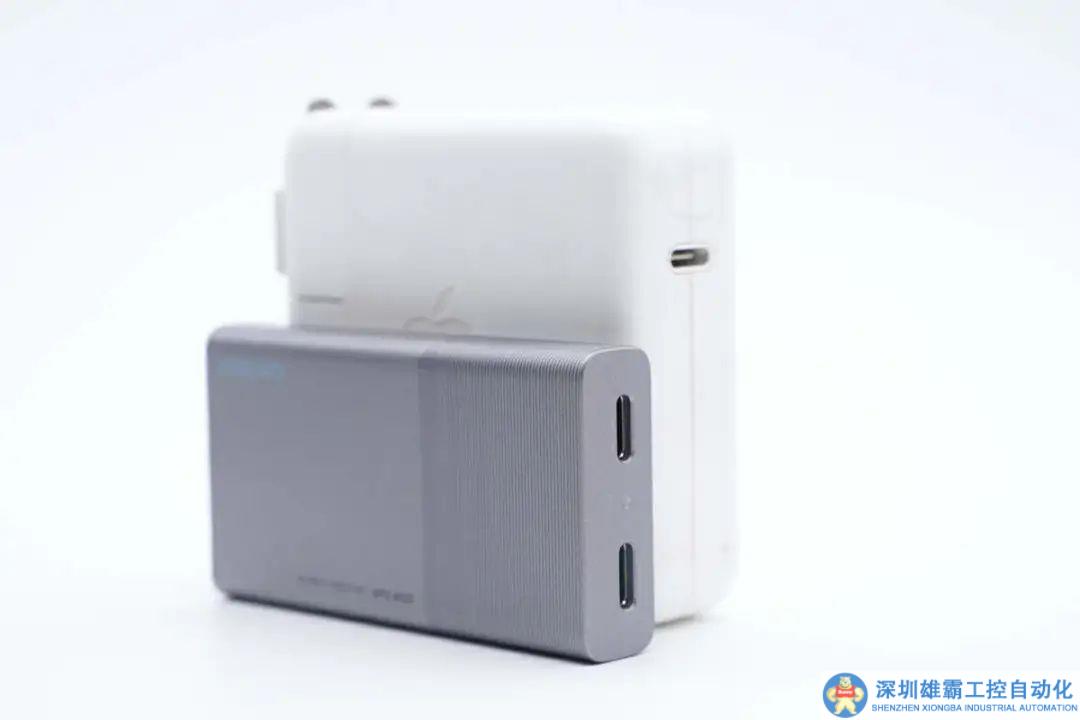

和蘋果61W充電器對比，雖然機身稍長一點，但整體體積、重量?jī)?yōu)勢明顯。

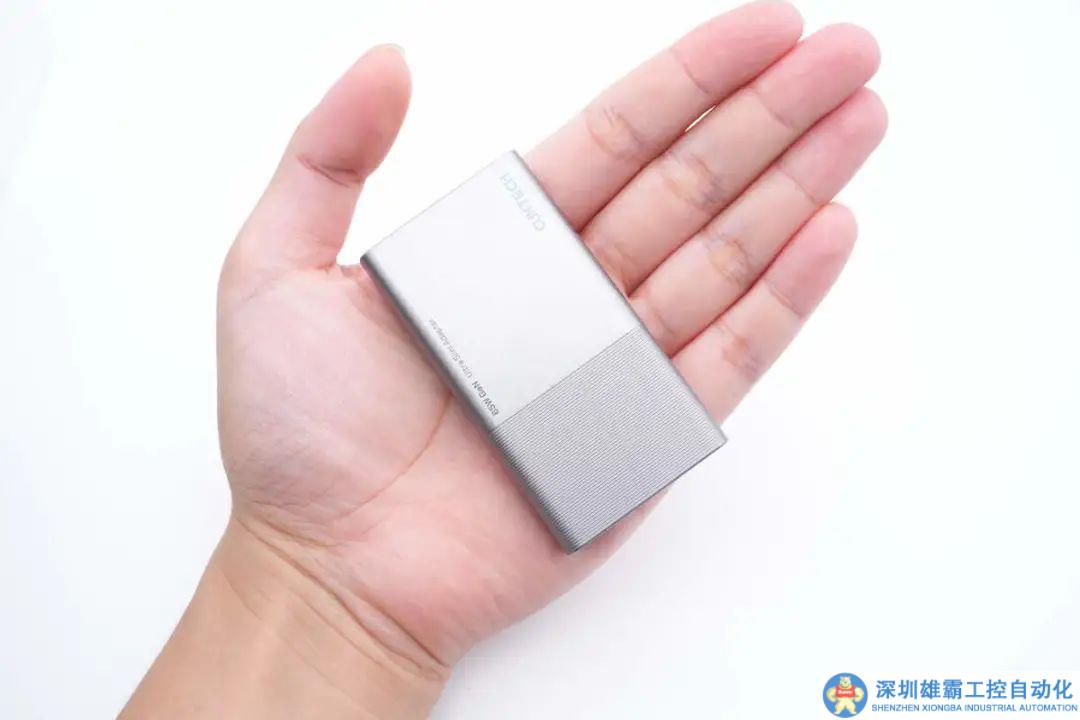

產品拿在手上的大小直觀感受。

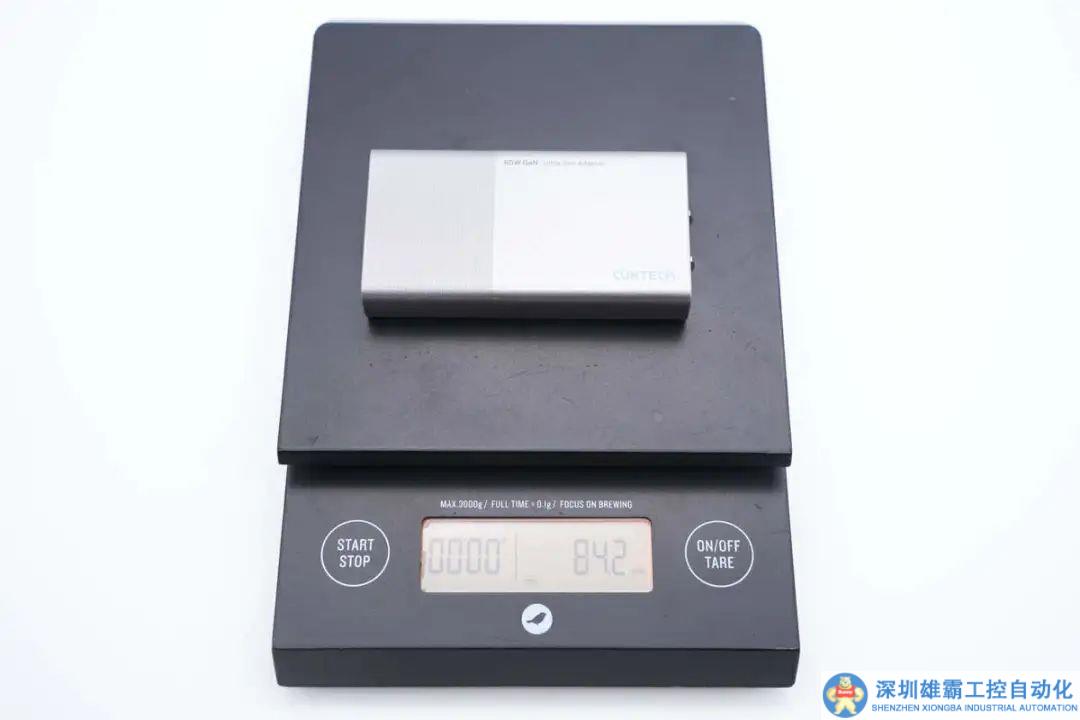

另外測得充電器凈重約為84g。

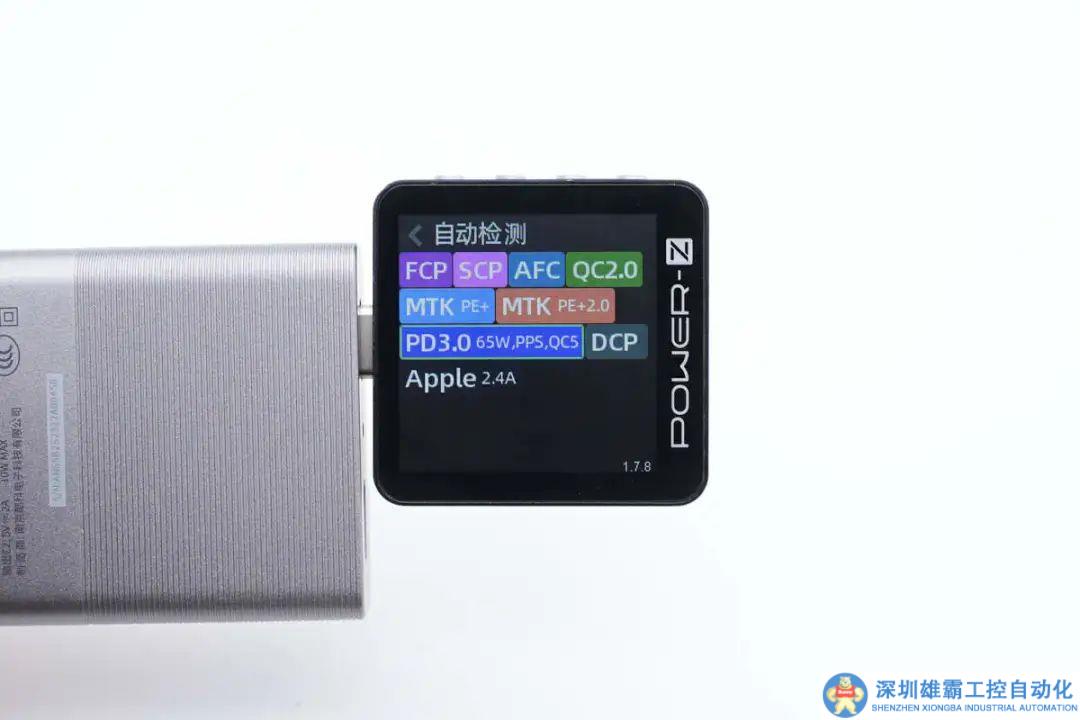

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC2.0/5、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充電協議。

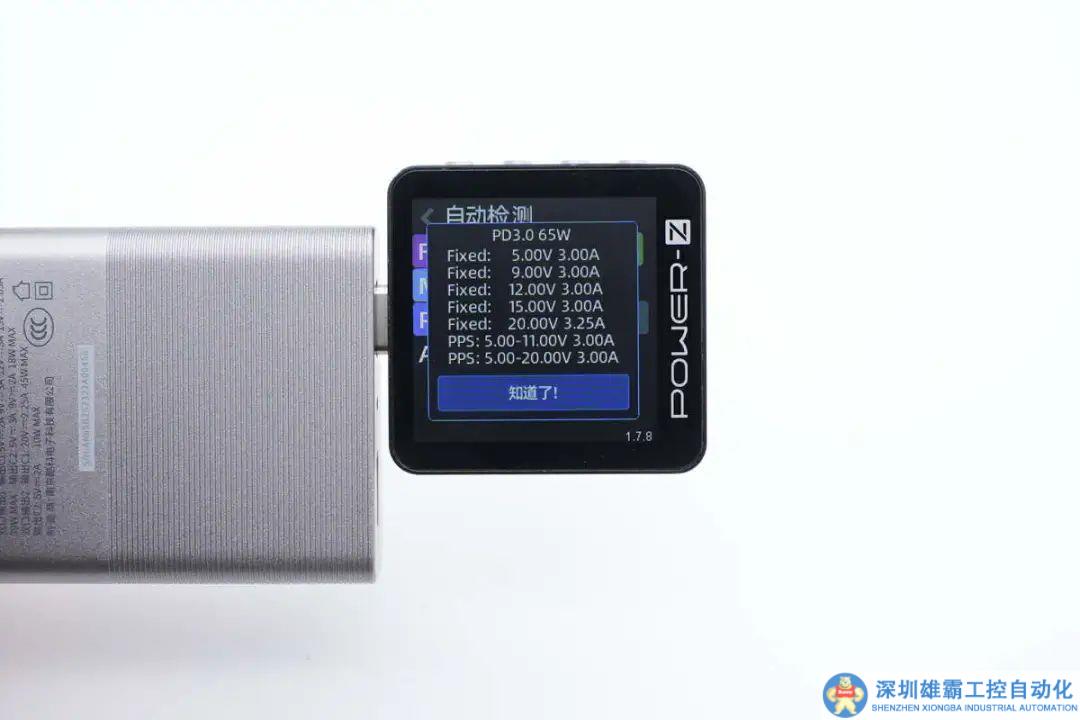

并且PDO報文顯示該接口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A、5-20V3A兩組PPS電壓檔位。

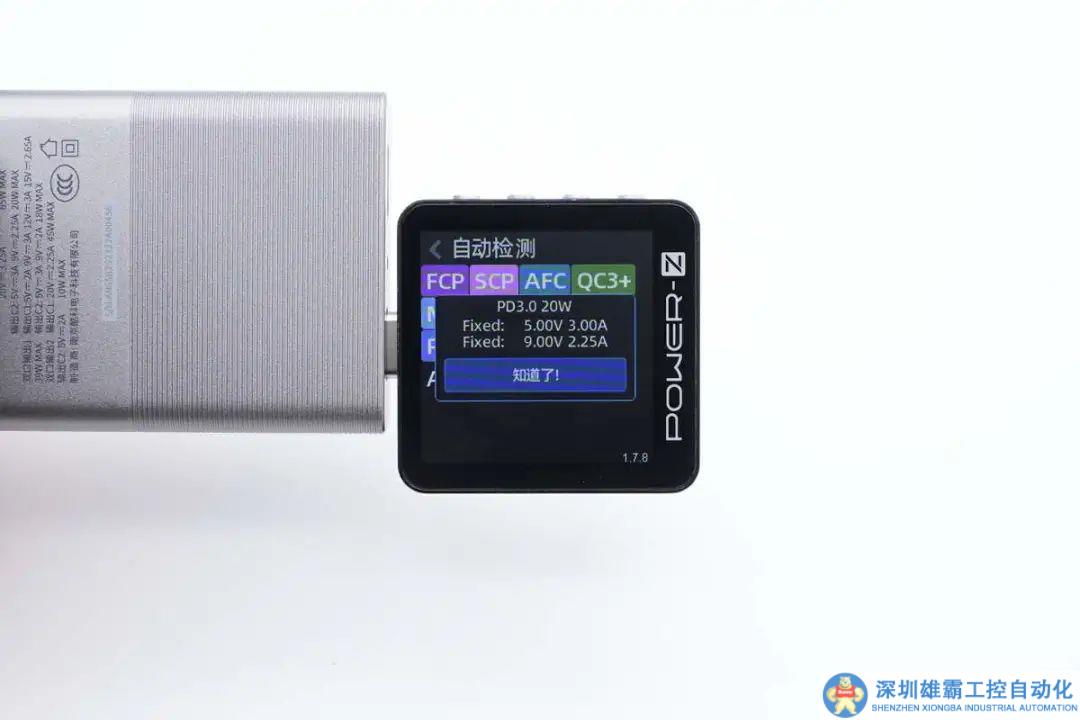

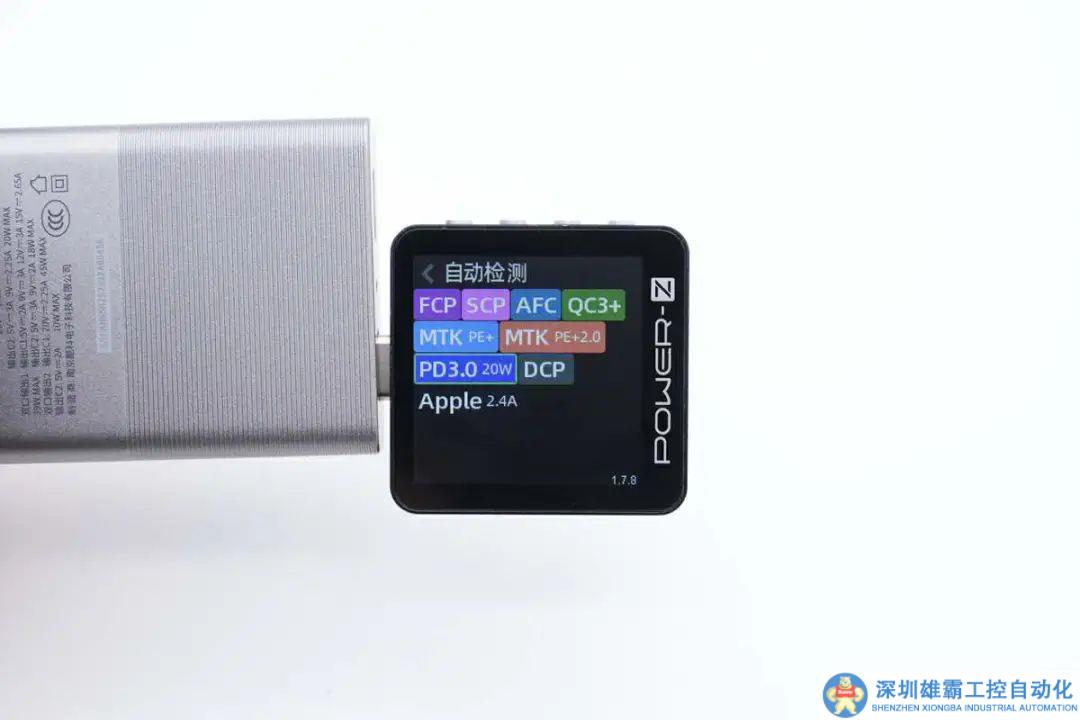

測得USB-C2口支持FCP、SCP、AFC、QC3+、PE2.0、PD3.0、DCP、Apple 2.4A充電協議。



PDO報文顯示USB-C2口具備5V3A、9V2.25A兩組電壓檔位。

CUKTECH 65W超薄氮化鎵充電器拆解

在了解了CUKTECH新款65W超薄氮化鎵充電器的外觀、性能之后，下面繼續對其進行拆解，一起來看看用料做工如何。

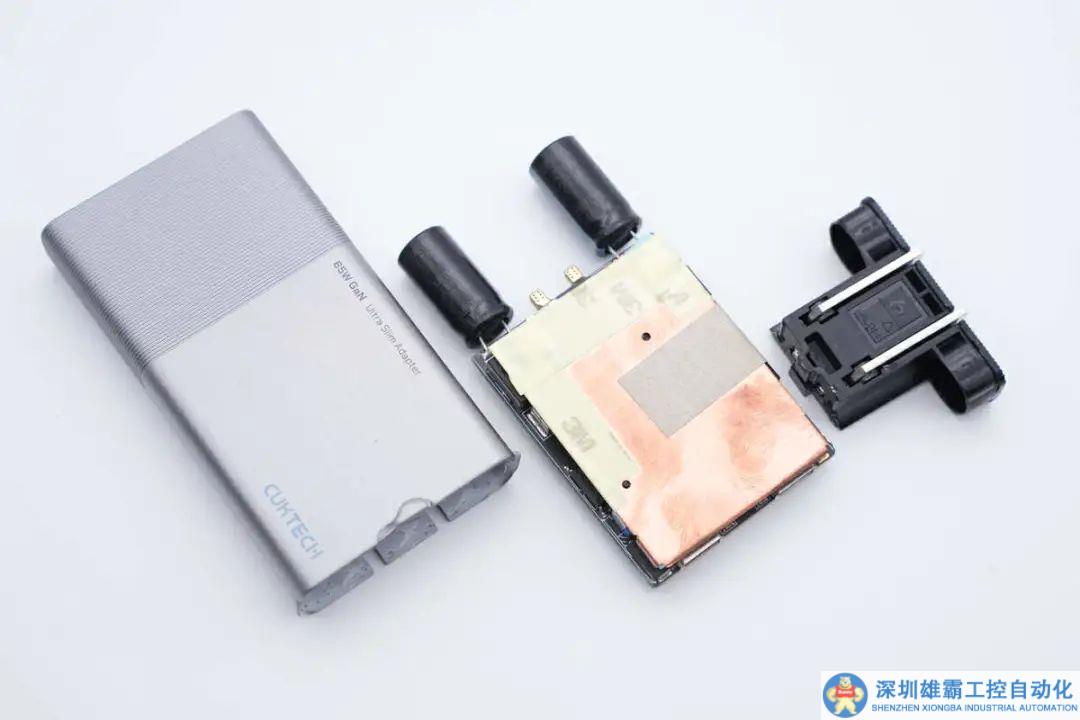

拆開輸入端黑色外殼取出PCBA模塊。

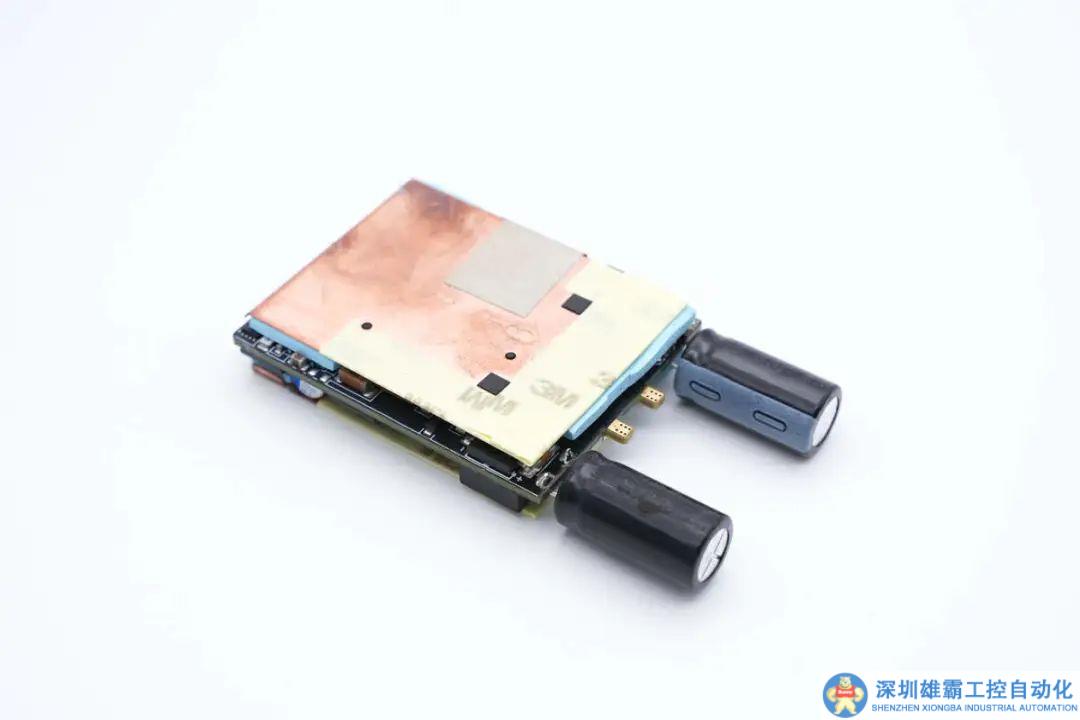

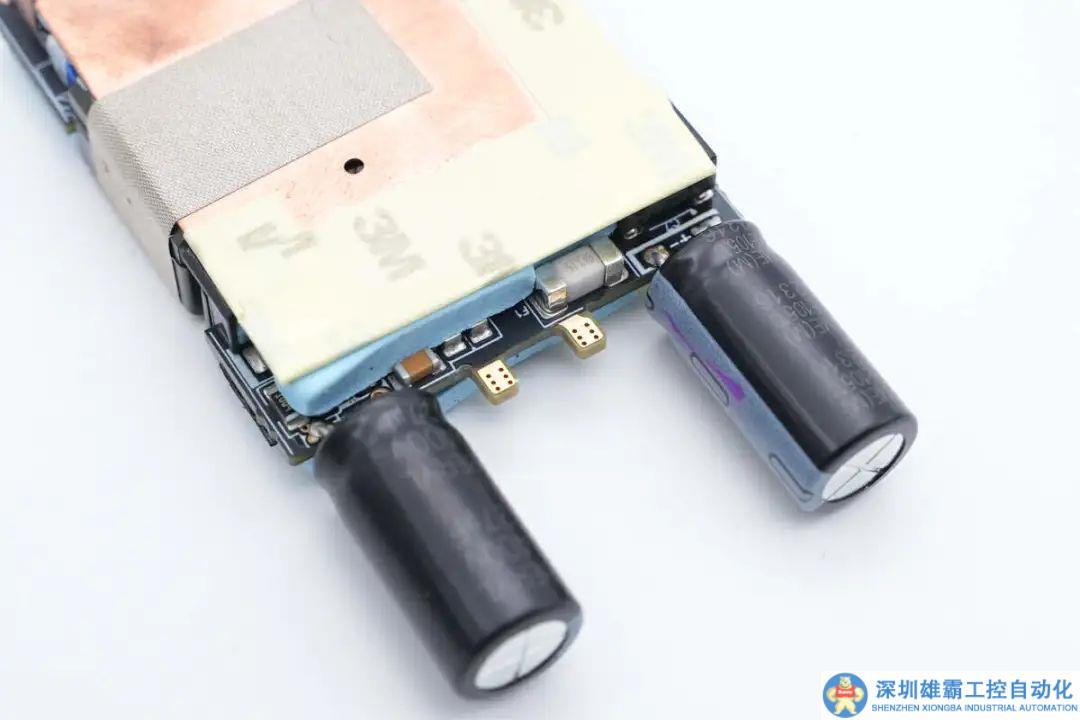

可以看到，PCBA模塊正背面均覆蓋純銅散熱片散熱，散熱片邊緣粘貼絕緣膠帶，兩顆高壓濾波電解電容橫置沉板以降低模塊整體厚度。





PCB交流輸入觸點采用沉金處理。

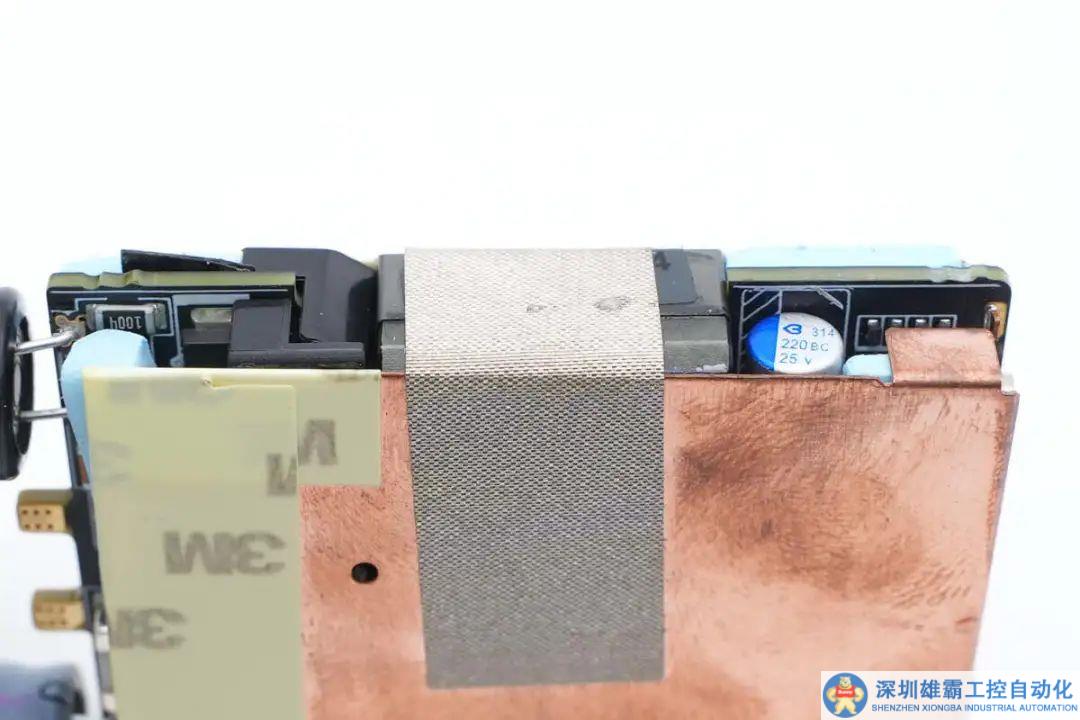

兩片散熱片與變壓器磁芯通過導電布連接。

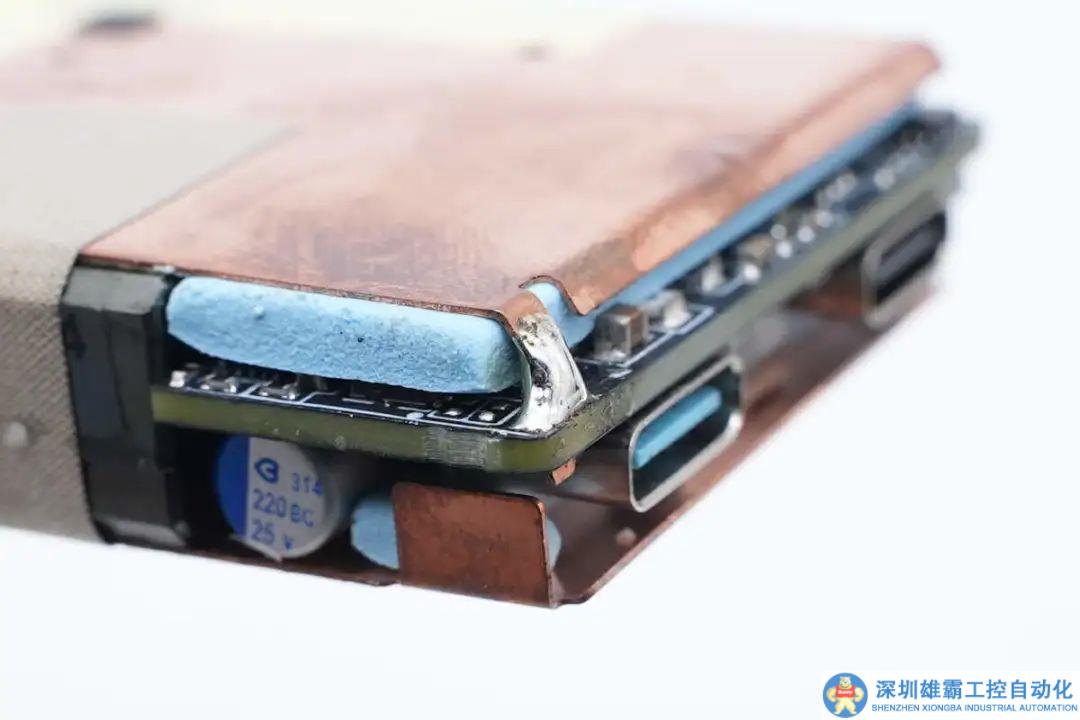

在銅片與PCB之間采用藍色導熱墊填充散熱，散熱片錫焊固定。

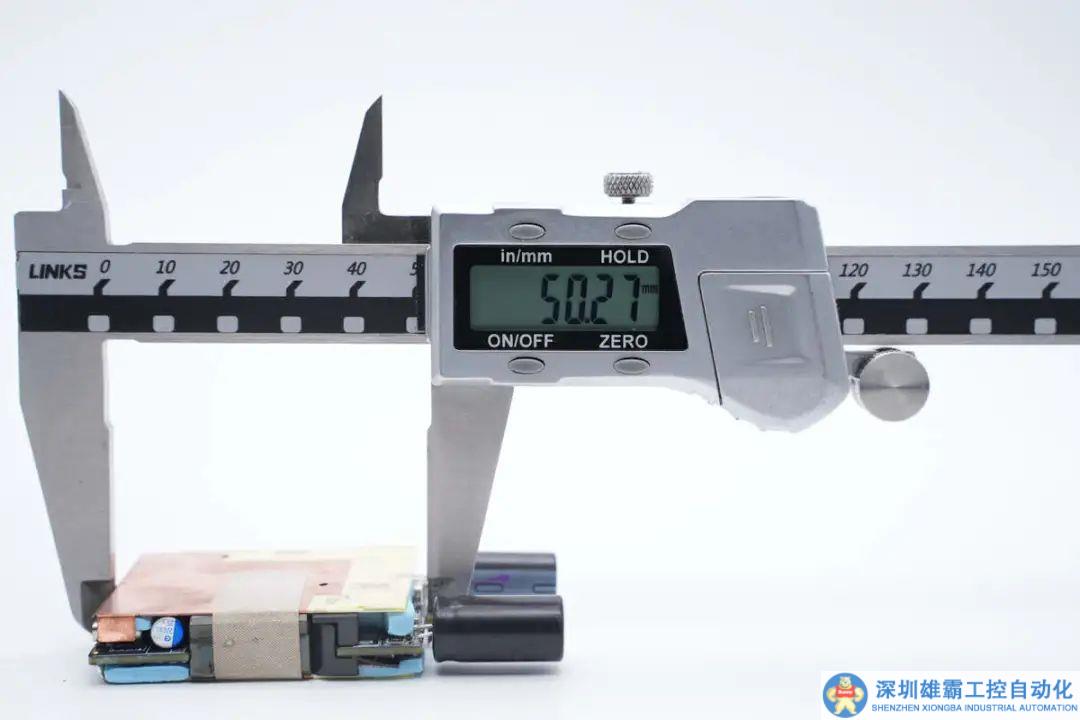

測得PCBA模塊長度為50.27mm。

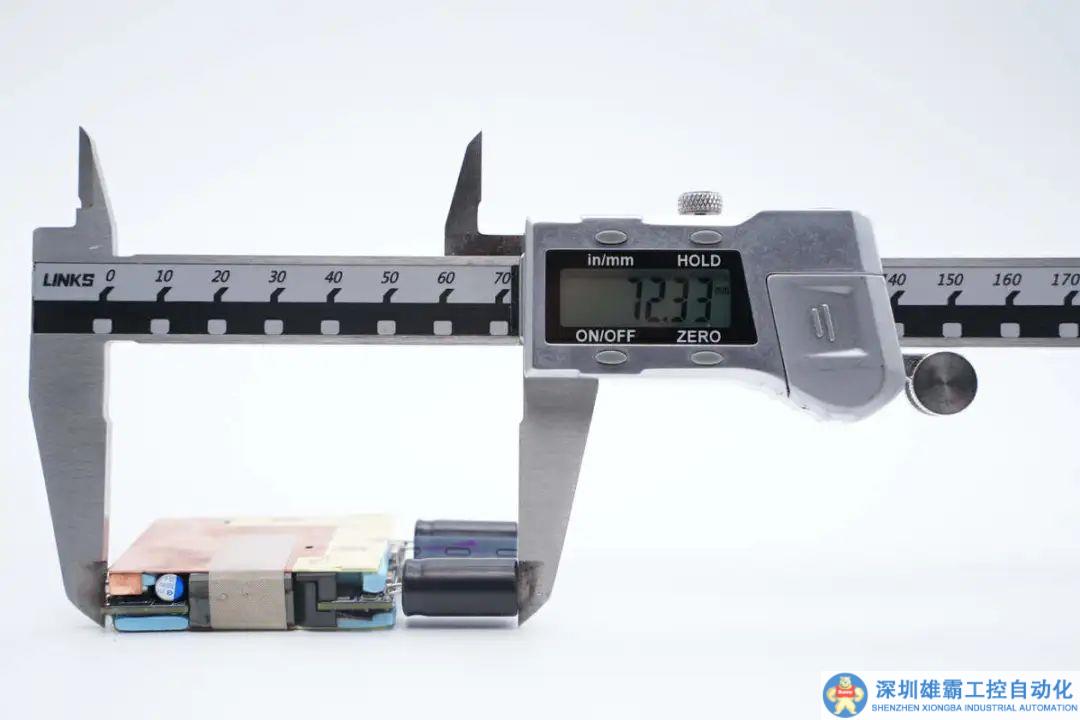

算上電解電容，端到端的長度為72.33mm。

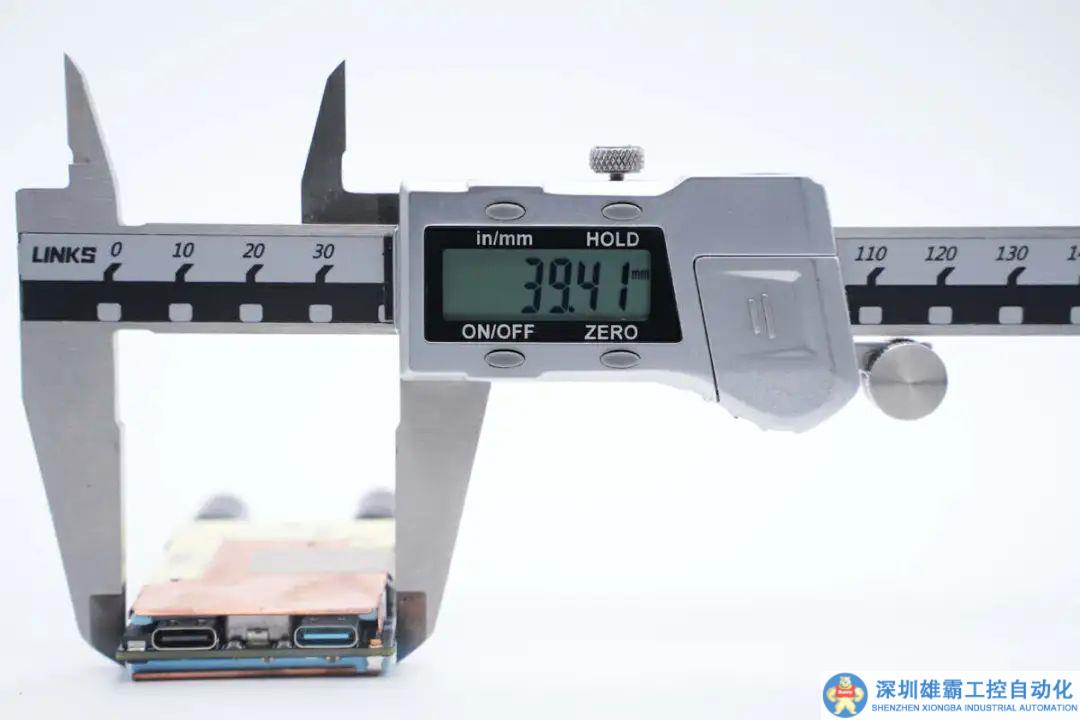

寬度為39.41mm。

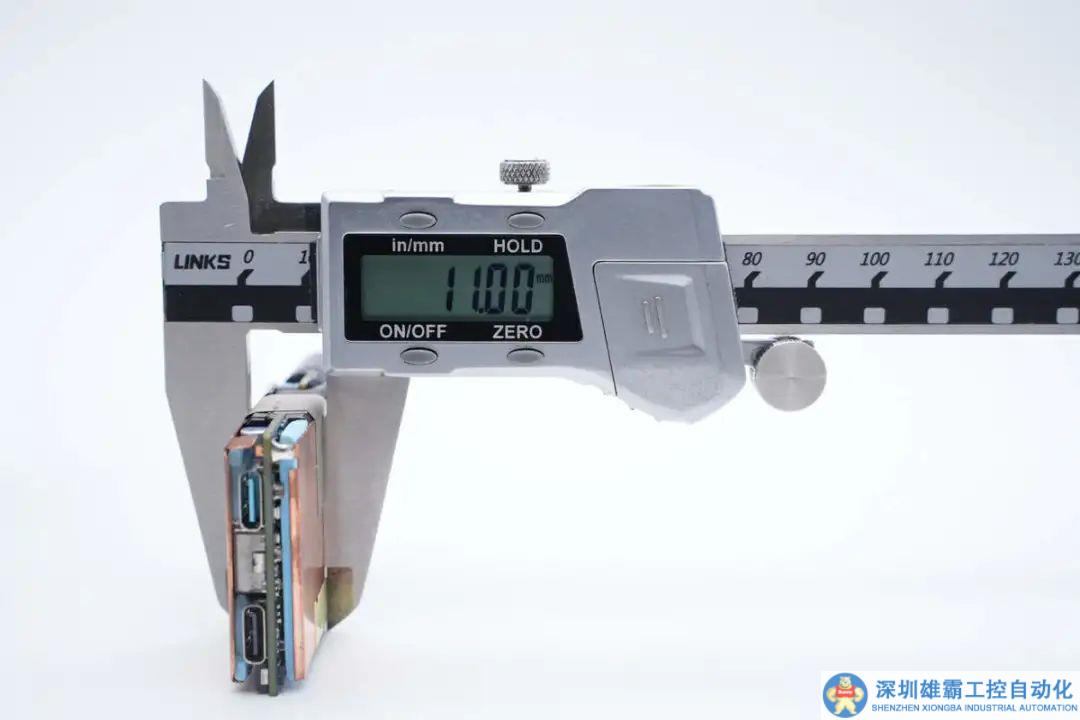

厚度為11mm。

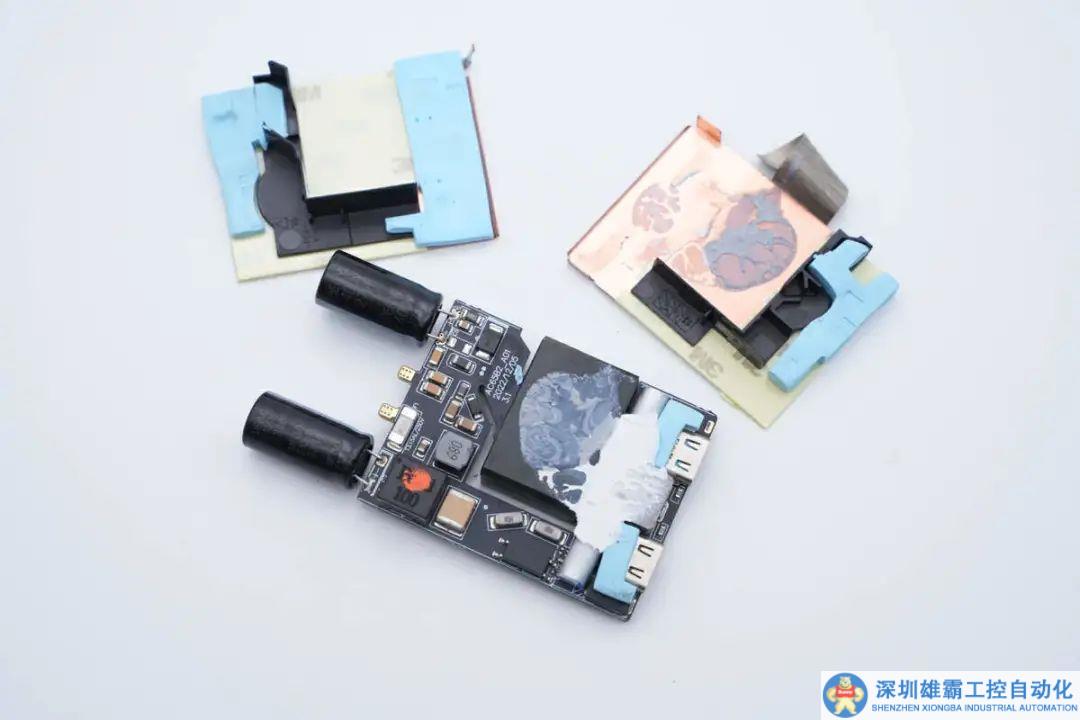

拆下散熱片，可見兩塊散熱片上均有黑色塑料支架，可見變壓器磁芯通過這樣的設計進行隔離絕緣。

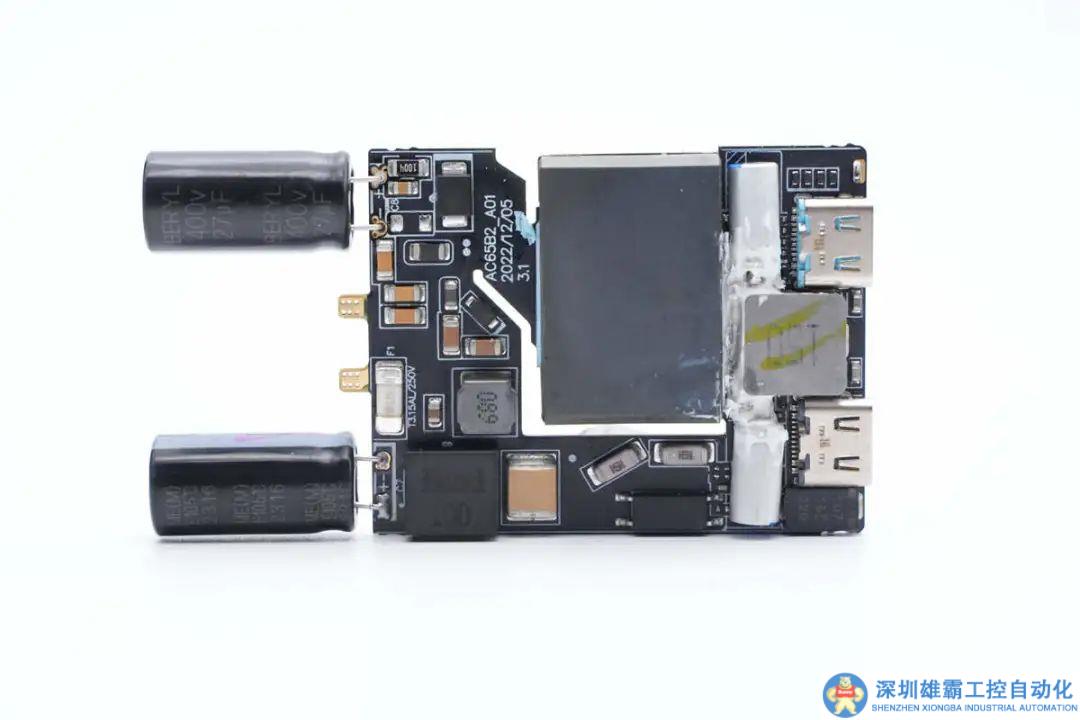

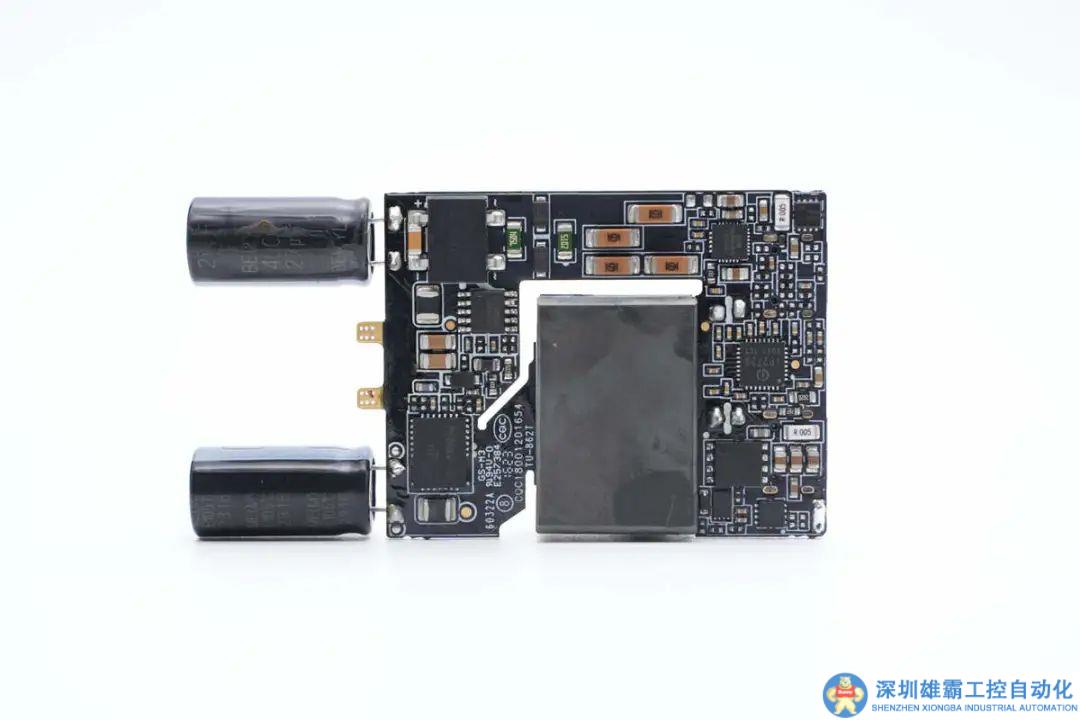

PCBA模塊正面一覽，焊接貼片保險絲，貼片共模電感，貼片差模電感以及光耦等器件，次級側兩顆固態濾波電容也是橫置。





背面焊接整流橋，主控芯片，氮化鎵功率芯片，同步整流控制器和同步整流管，協議芯片和升降壓轉換器。充電器采用了將平面變壓器制作在PCB上的工藝。相比傳統單獨焊接的平面變壓器來說，工藝更加簡化，散熱效果也更好，大幅提升可靠性。



通過對PCBA模塊的觀察，酷科雙口氮化鎵充電器采用反激開關電源設計，同步整流，寬電壓輸出。USB-C1口支持65W輸出功率，為直接輸出，USB-C2口通過升降壓轉換器進行電壓轉換，支持20W輸出功率。下面我們就從輸入端開始了解各個器件的信息。

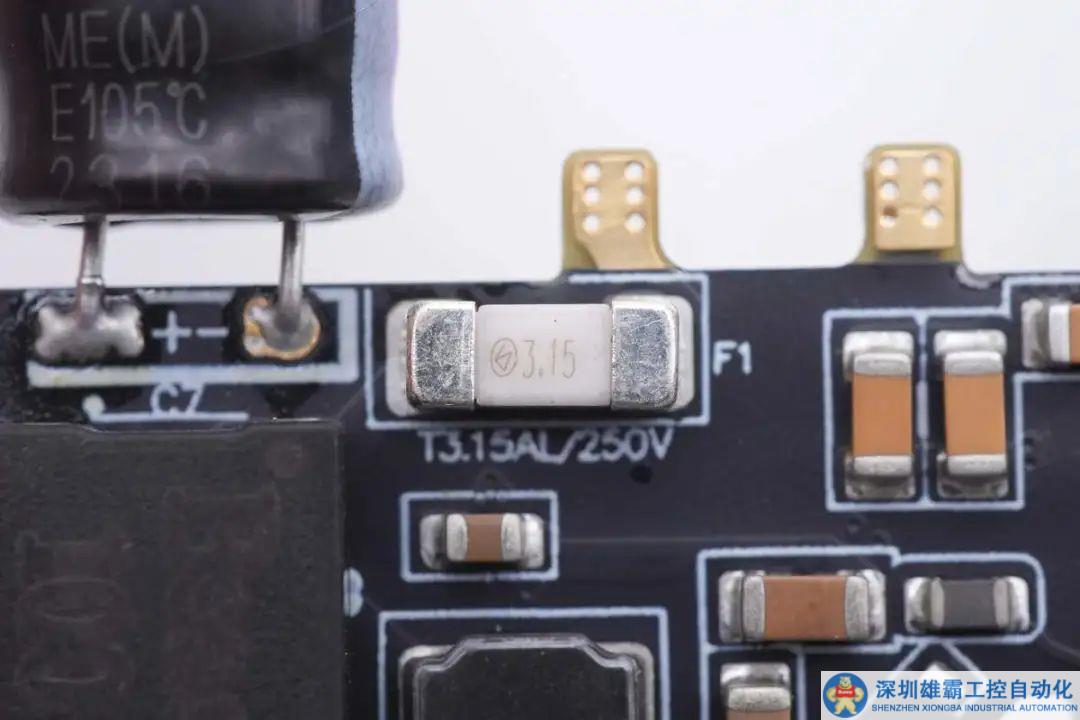

貼片保險絲來自貝特電子，規格為3.15A 250V。

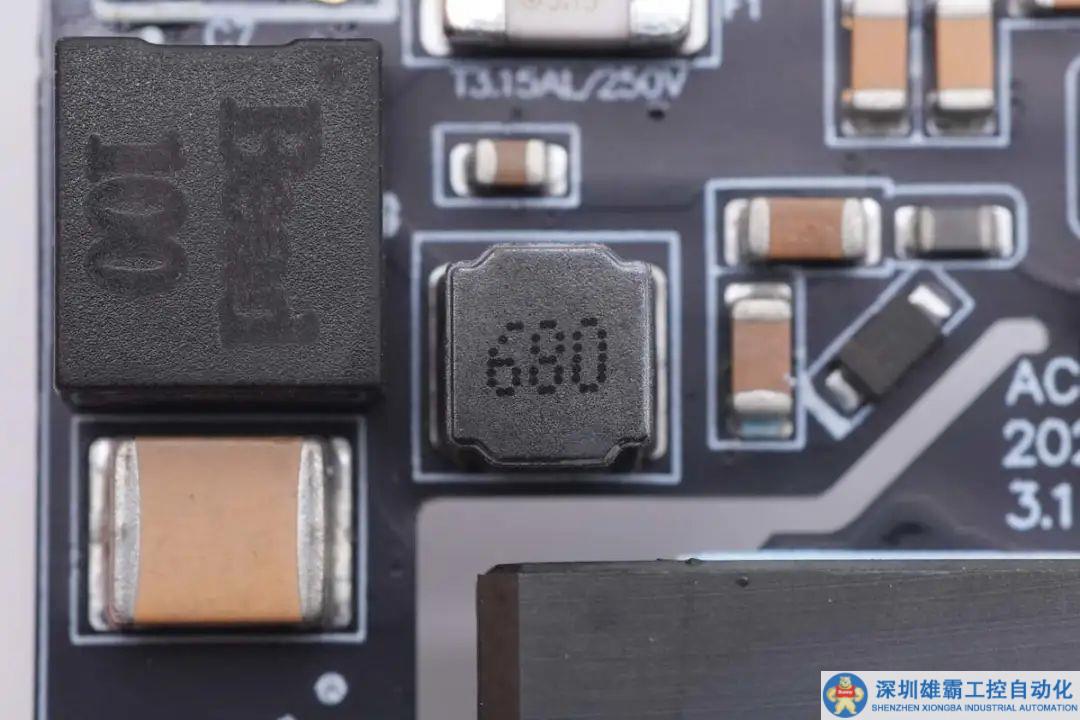

貼片共模電感特寫，用于濾除EMI干擾。

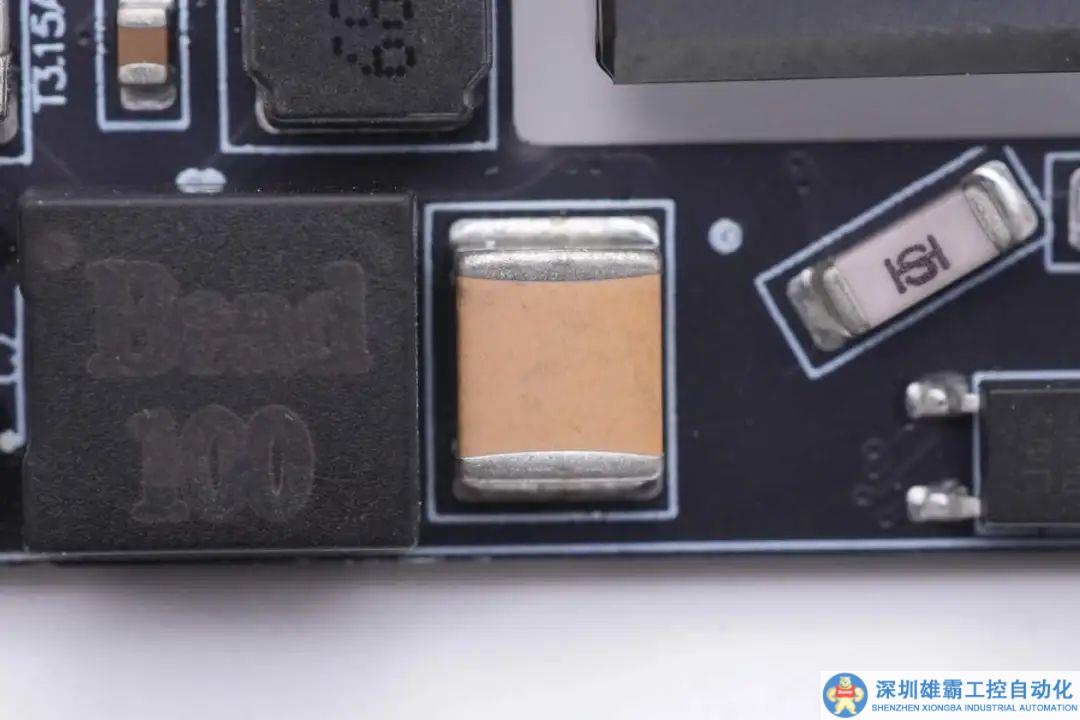

旁邊陶瓷安規X2電容采用2220封裝。

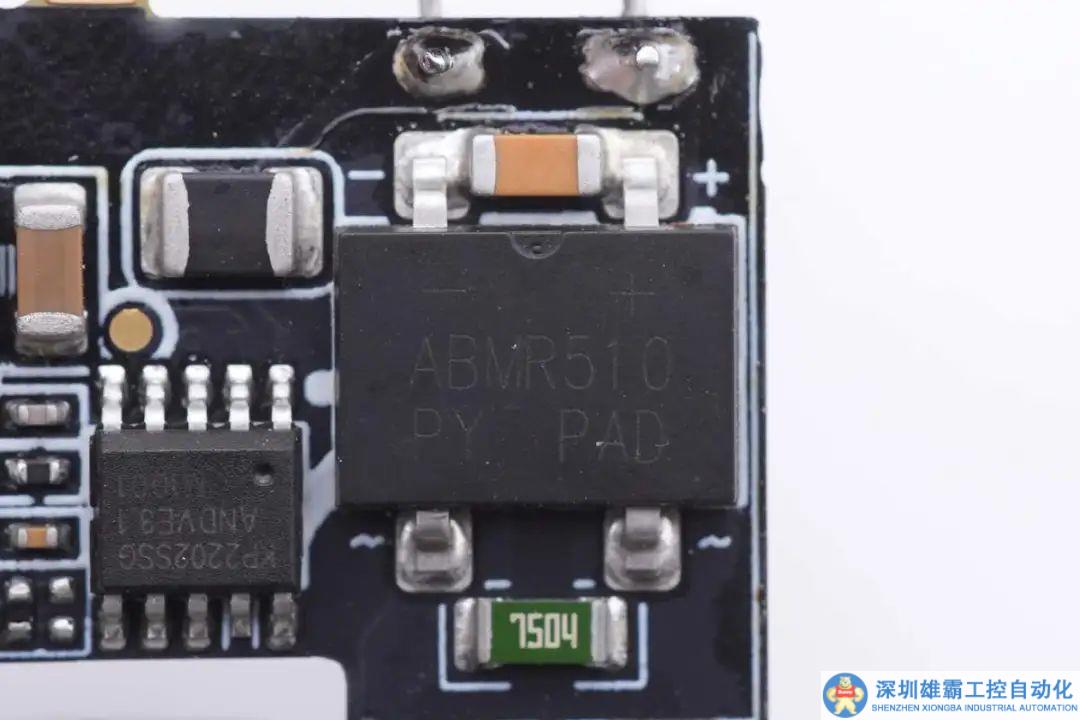

整流橋來自平偉，型號ABMR510，用于將交流電轉換為脈動直流電。

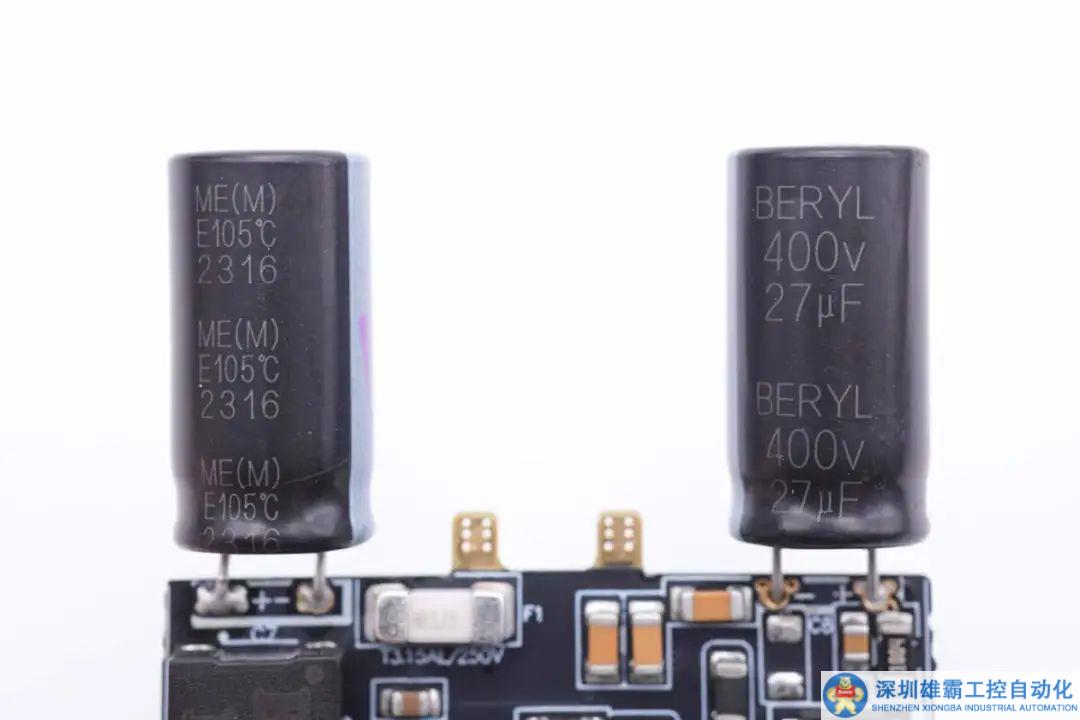

兩顆電解電容均來自BERYL綠寶石，規格都是400V 27μF。

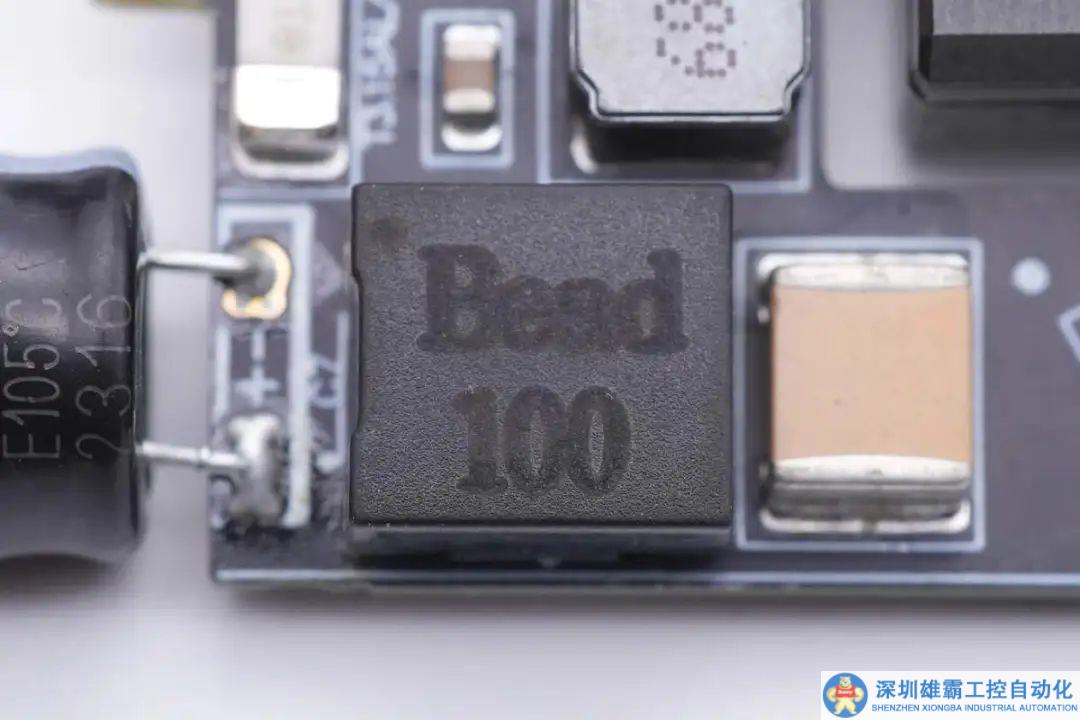

貼片差模電感特寫。

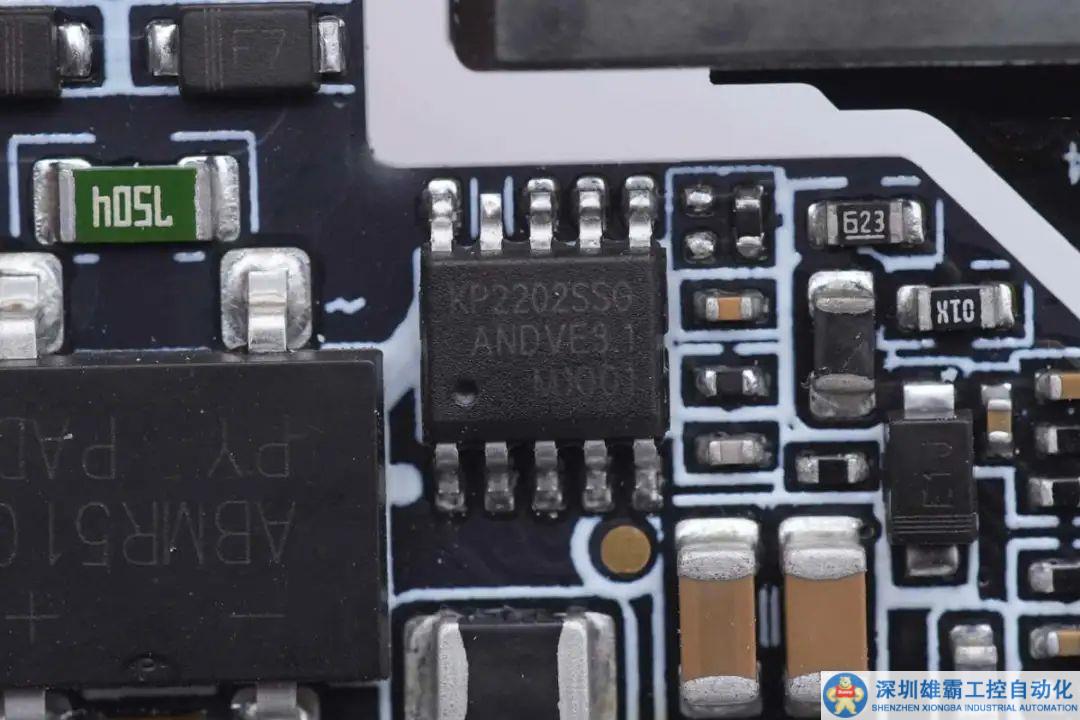

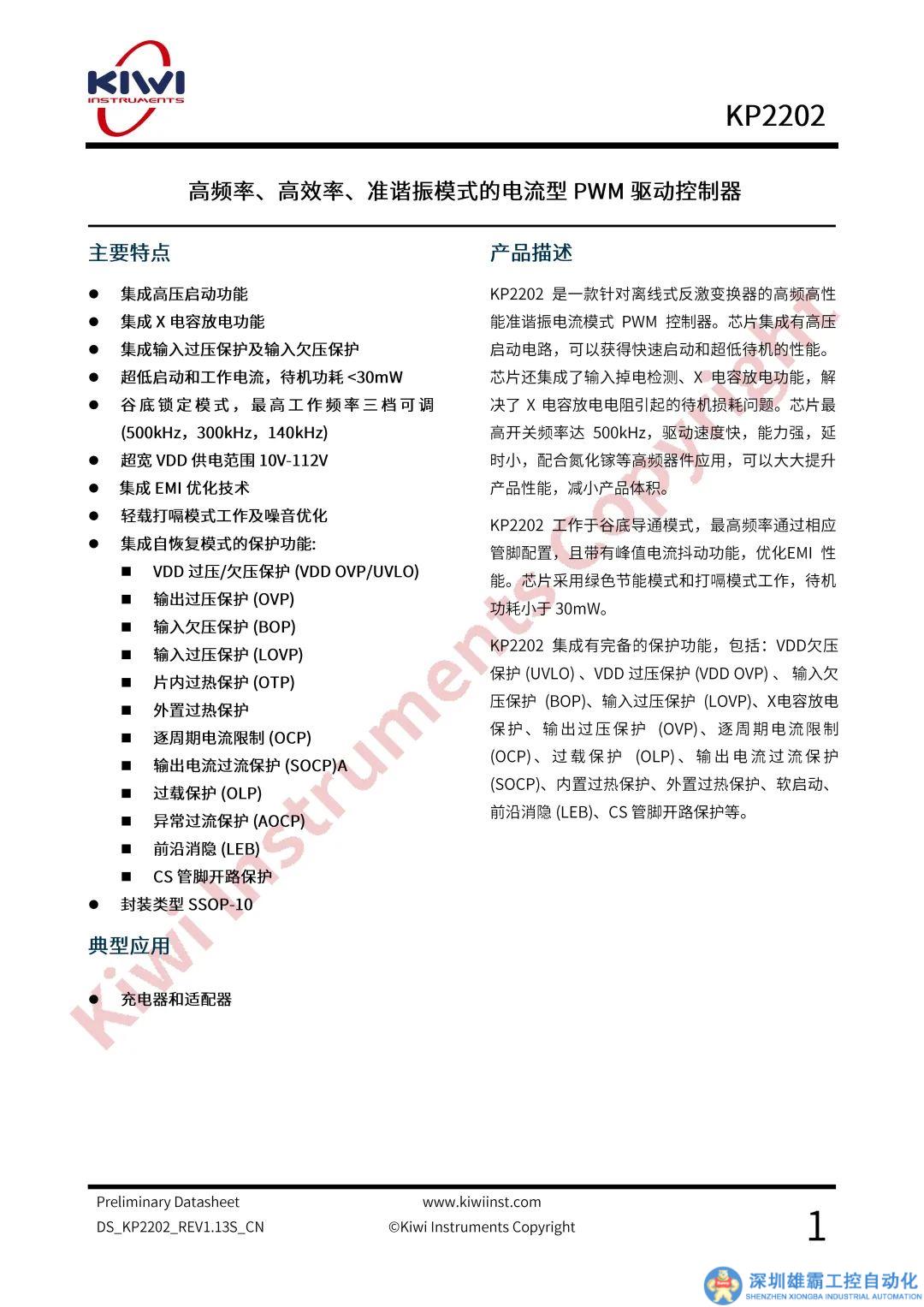

充電器初級控制器采用必易微KP2202，是一顆高頻準諧振反激PWM控制器，芯片內置高壓?jiǎn)?dòng)和X電容放電功能，具備快速啟動能力和低待機功耗優勢。芯片支持500kHz開關頻率，谷底開通降低損耗，芯片支持綠色節能模式，待機功耗低于30mW。





必易微KP2202最高工作頻率分500kHz、300kHz、140kHz三檔可調；通過峰值電流抖動實現抖頻功能；VDD供電范圍10-112V；芯片集成完善全面的保護功能，內置驅動器可驅動CoolMos和GaN開關管。



充電頭網拆解了解到，必易微KP2202系列控制器還被聯想ThinkBook 65W餅干氮化鎵充電器、酷科65W雙USB-C超薄氮化鎵充電器、特極客65W PD超薄氮化鎵充電器、海備思SWITCH帶HDMI口65W 1A1C氮化鎵充電器、馬拉松65W 2C1A氮化鎵充電器等產品采用。

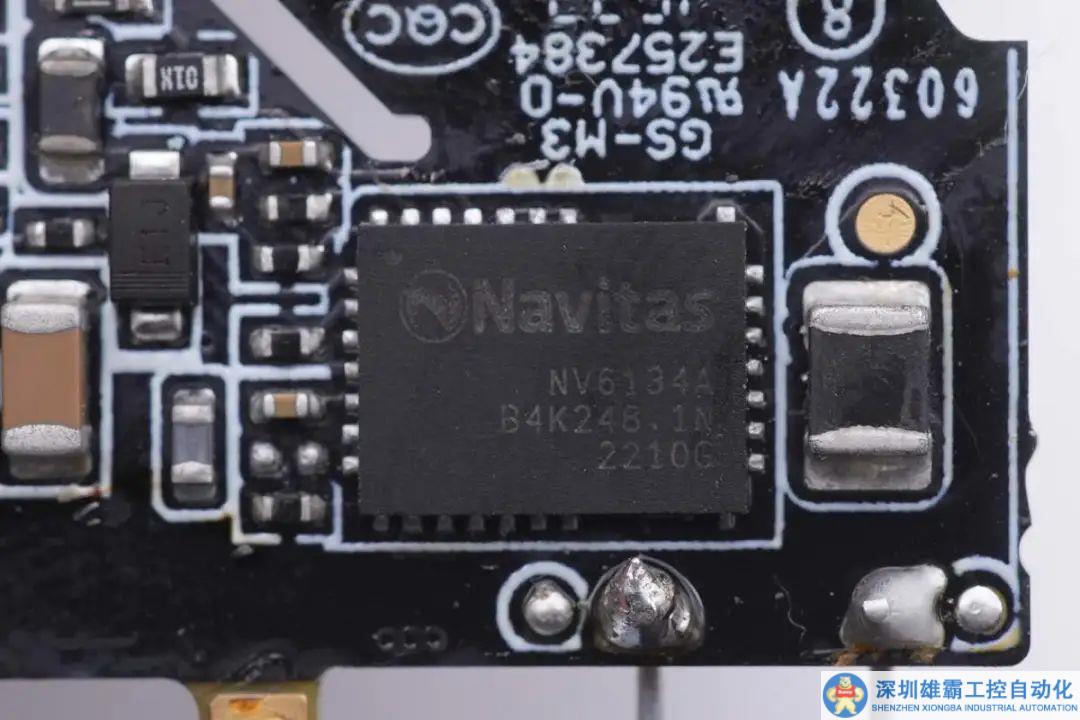

氮化鎵功率芯片來自納微半導體，型號NV6134A，該芯片內置驅動器以及高精度無損耗電流采樣電路，260mΩ導通電阻，耐壓650V，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積。

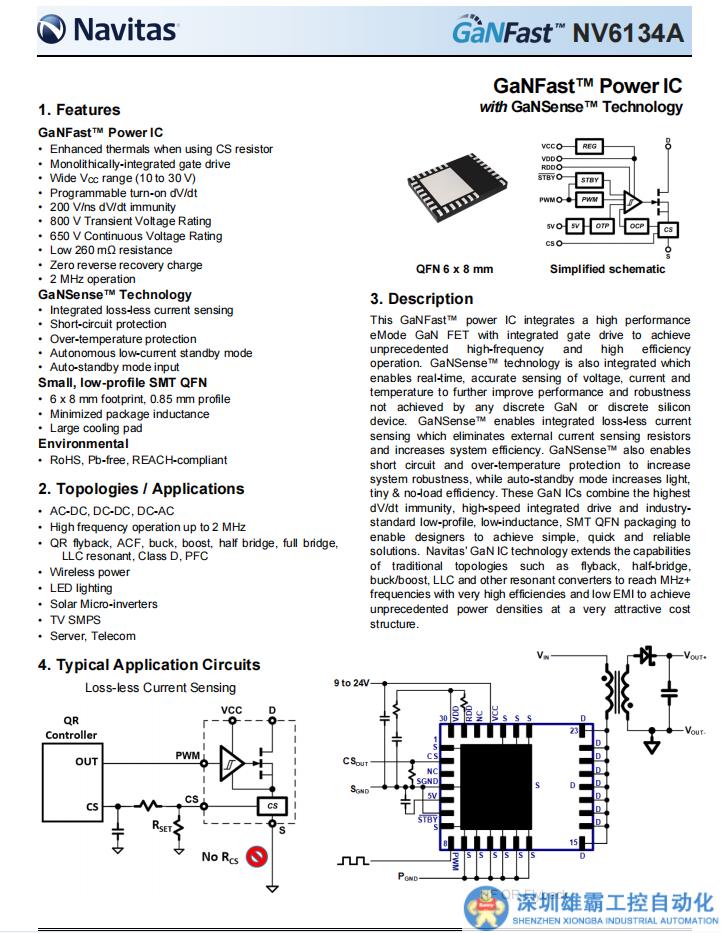

納微NV6134A詳細資料。



充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被iQOO 120W氮化鎵閃充、摩托羅拉68W氮化鎵充電器、戴爾60W氮化鎵快充、OPPO 50Ｗ餅干氮化鎵快充、小米65W 1A1C氮化鎵快充充電器、努比亞65W氘鋒三口氮化鎵快充、聯想YOGA 130W雙USB-C口快充等知名品牌的數十款產品采用。

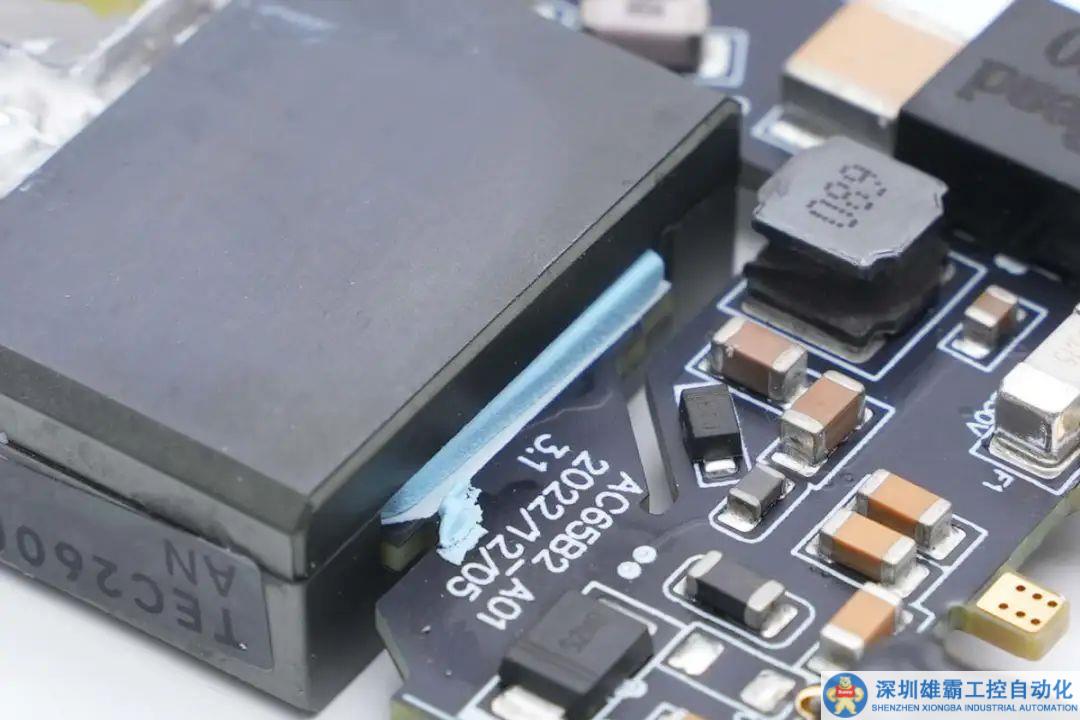

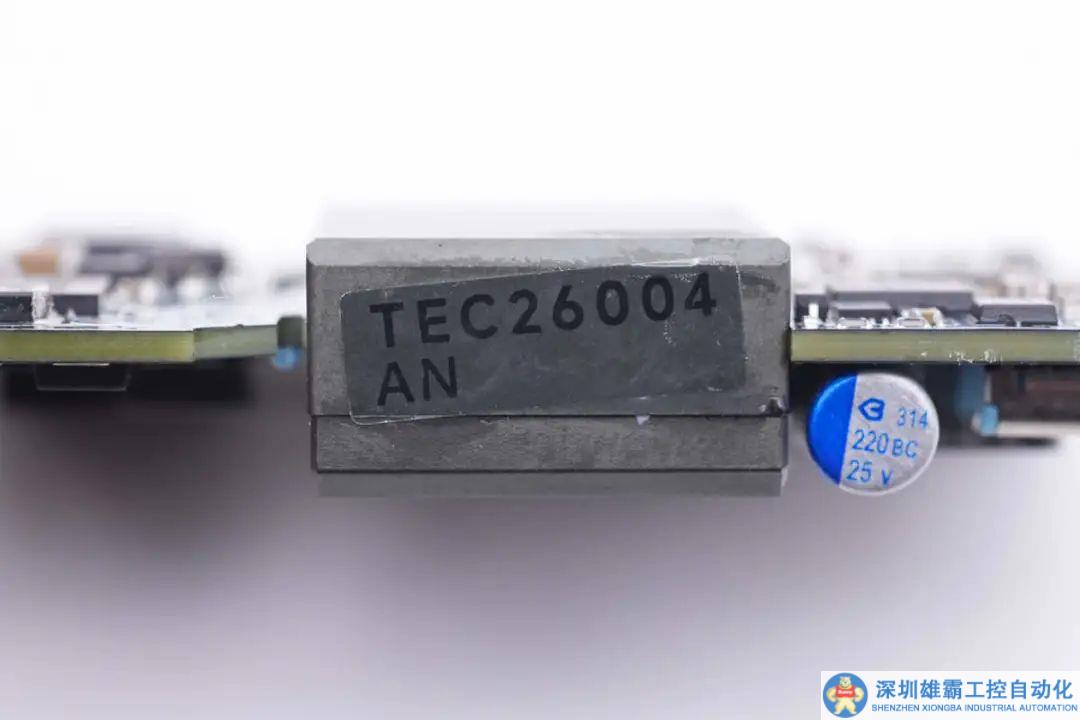

平面變壓器磁芯側面貼有標簽，印有TEC26004字樣。





平面變壓器磁芯與PCB之間貼有藍色導熱墊。

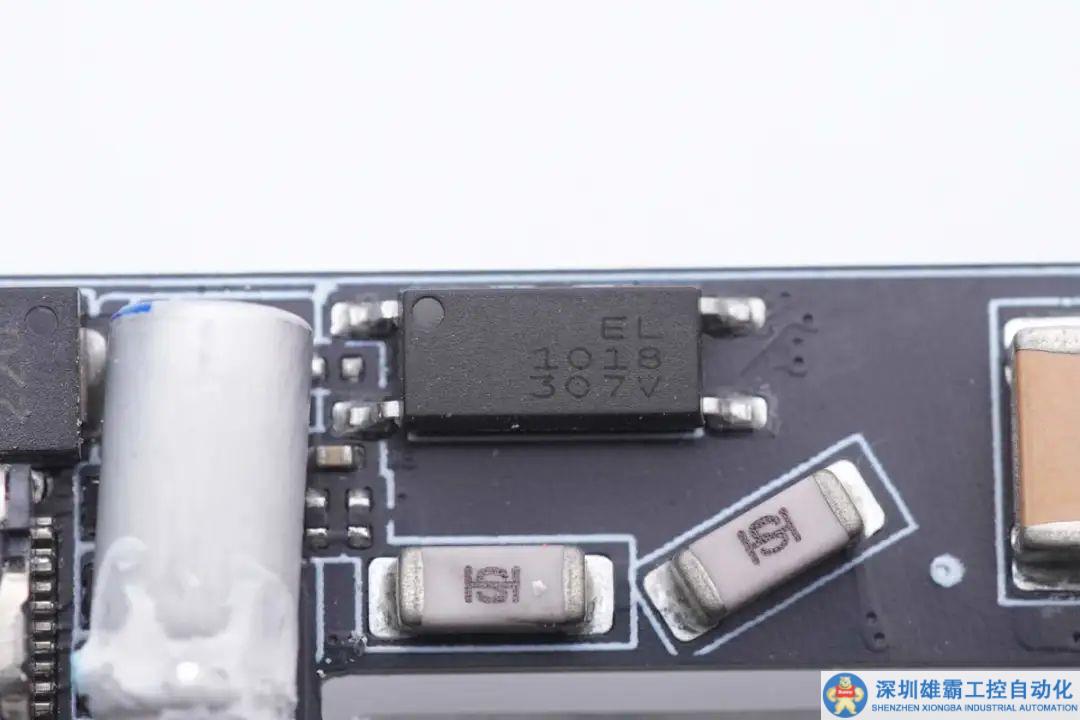

EL 1018光耦用于輸出電壓反饋調節。

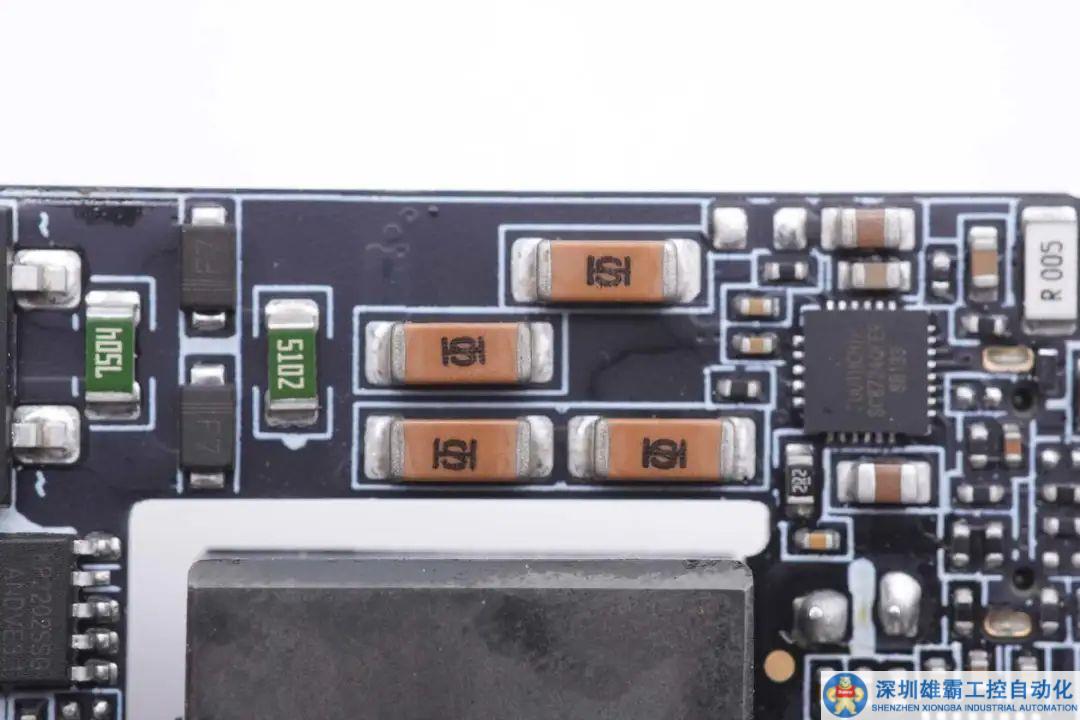

四顆貼片Y電容特寫，來自禾伸堂。兩串兩并提高安全等級。

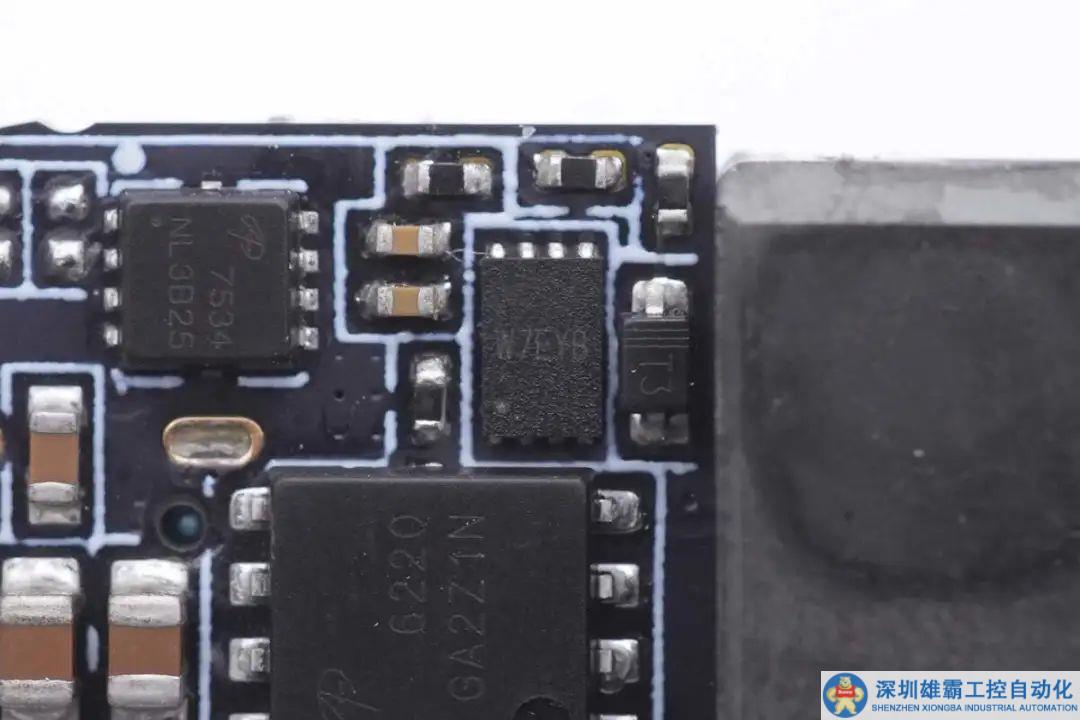

同步整流控制器來自矽力杰，絲印W7EYB，實際型號為SY5238，是一顆支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具備自適應的柵極電壓控制，采用DFN2*3-8封裝。

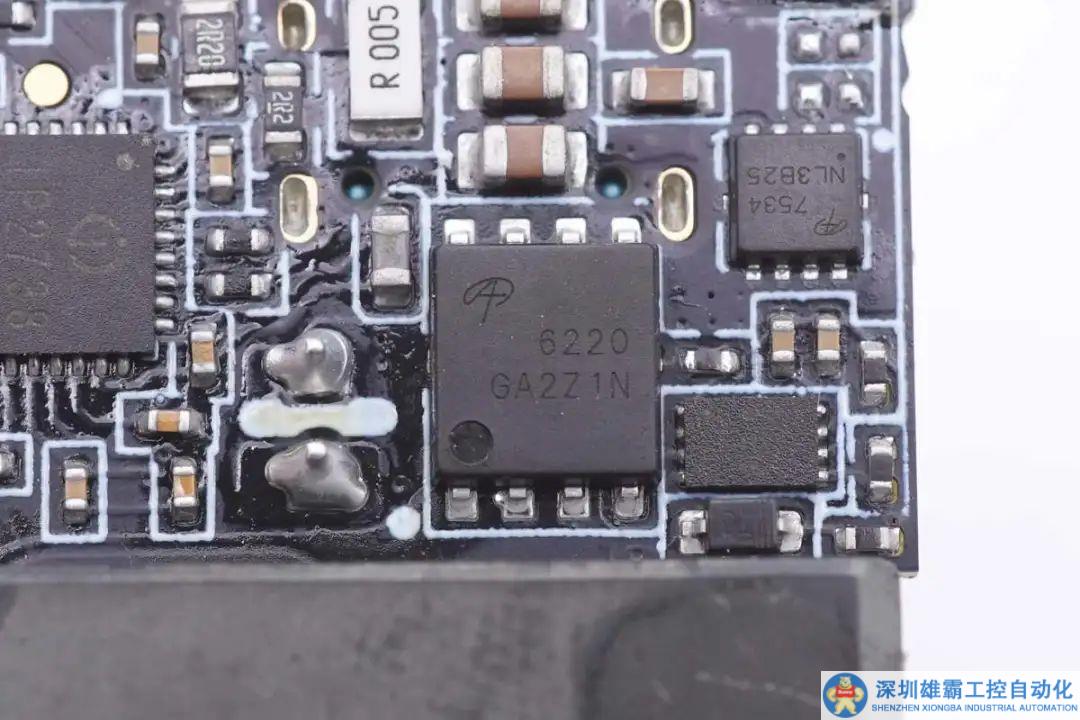

同步整流管來自AOS萬代，型號為AON6220，NMOS，耐壓100V，導阻5.1mΩ，采用DFN5*6封裝。

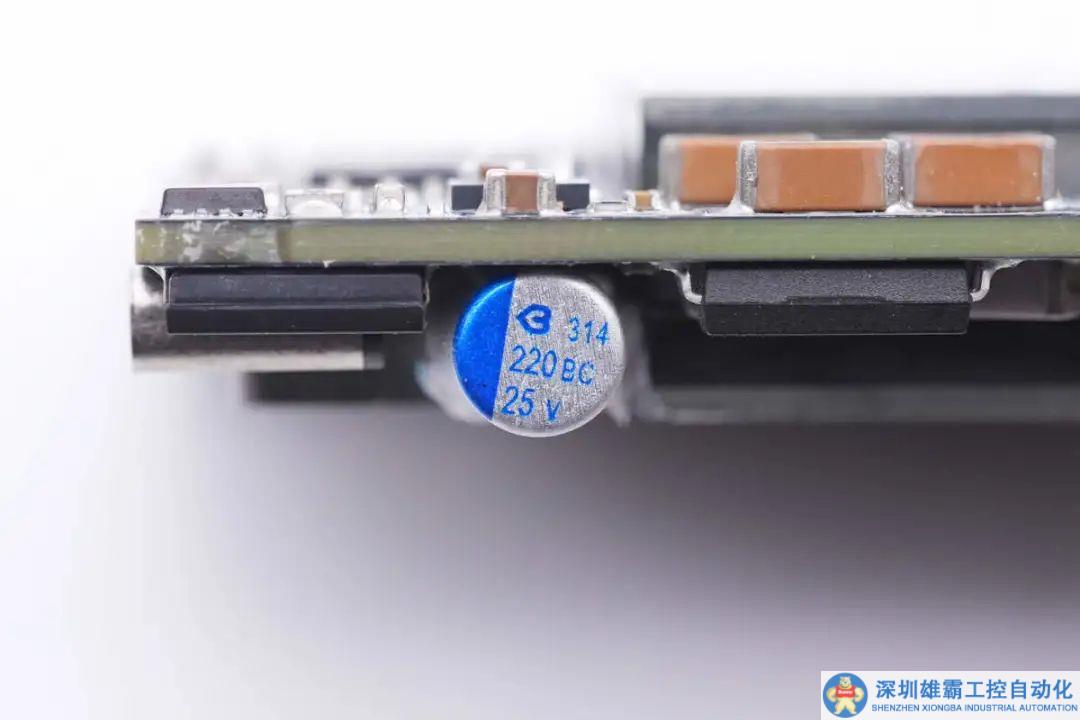

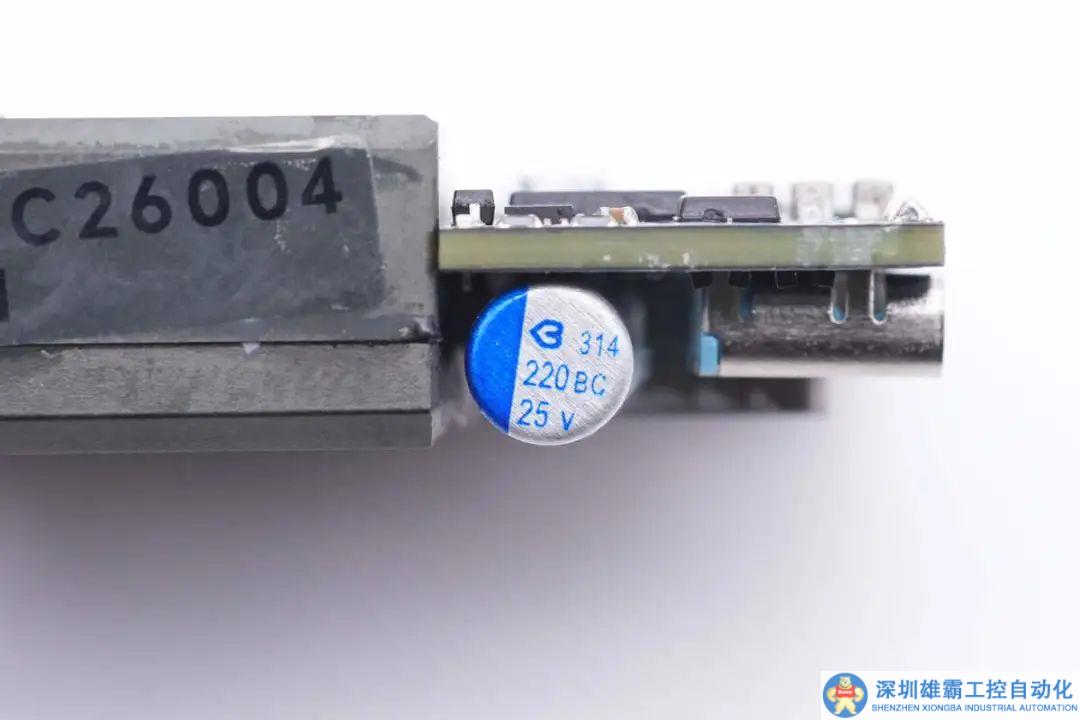

同步整流輸出濾波固態電容也是來自綠寶石，規格都是25V 220μF。





另一顆綠寶石固態濾波電容特寫。

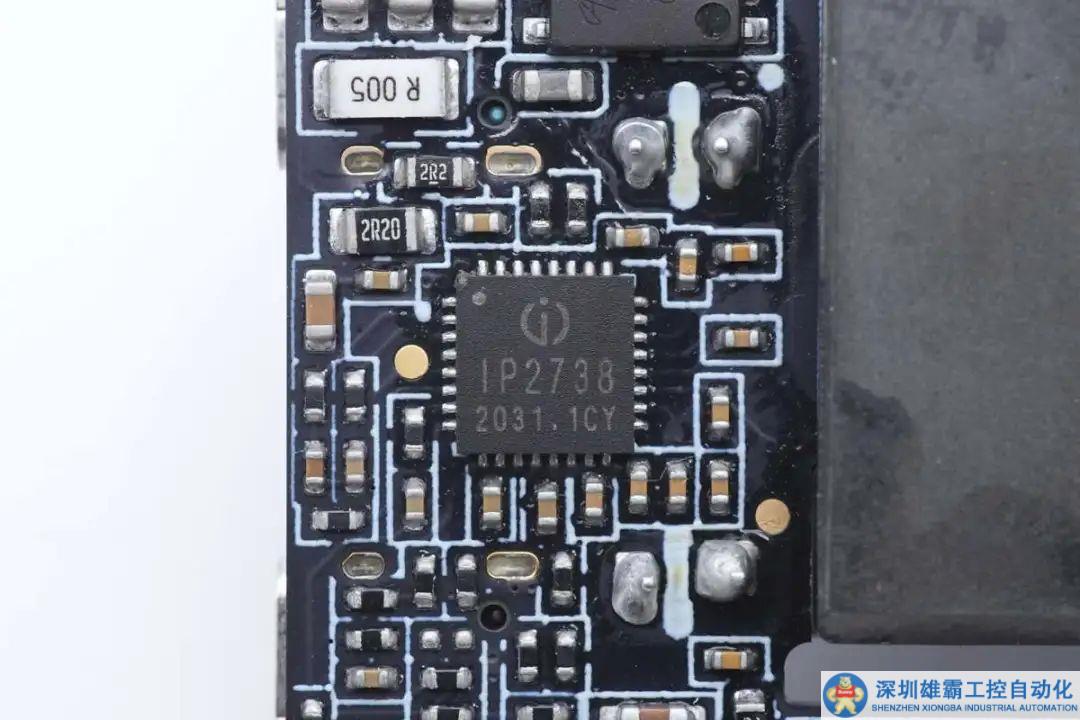

協議芯片采用英集芯IP2738，兩個接口輸出均由其控制。IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。





英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。



充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。

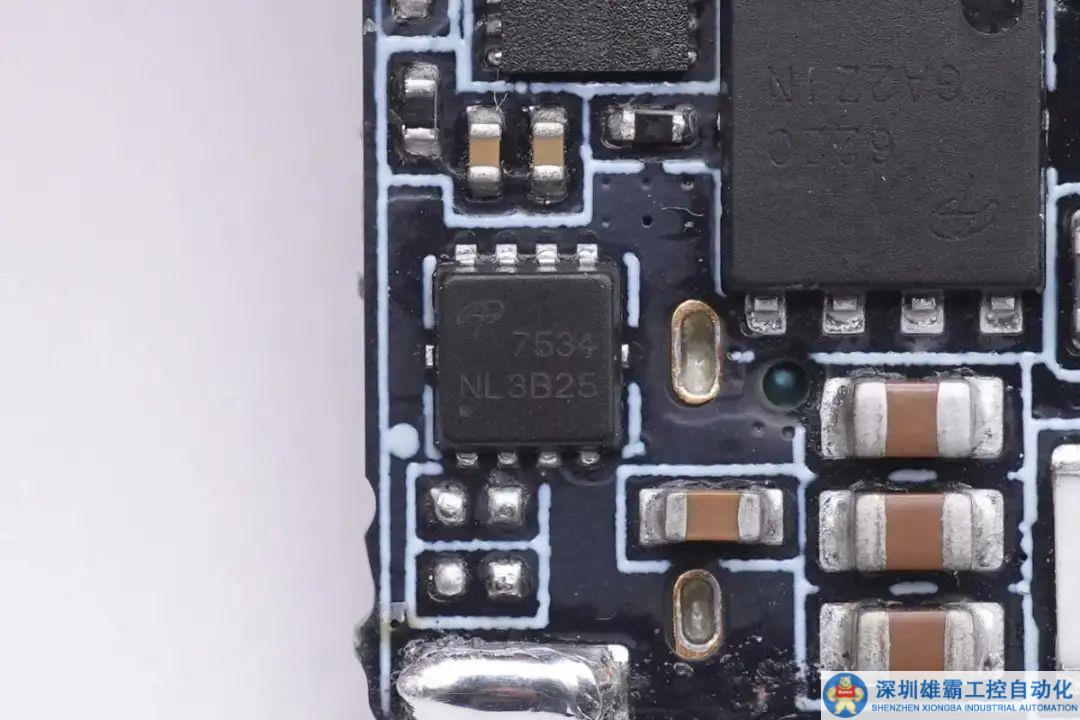

USB-C1口輸出VBUS開關管采用AOS AON7534，NMOS，耐壓30V，導阻4.1mΩ，采用DFN3*3封裝。

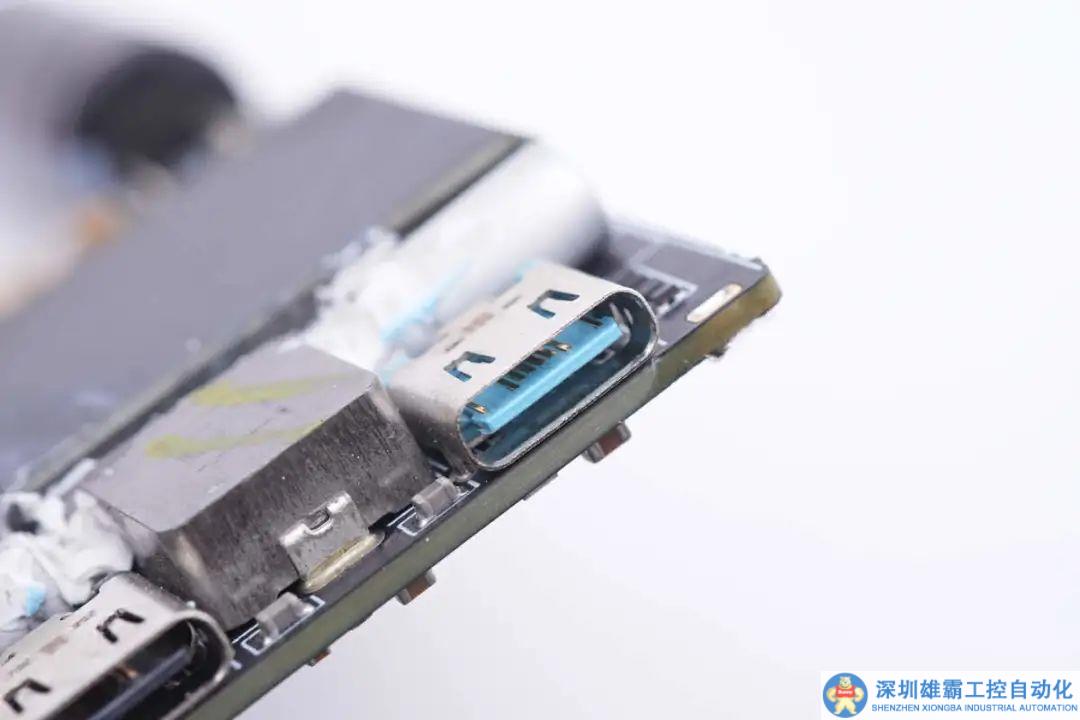

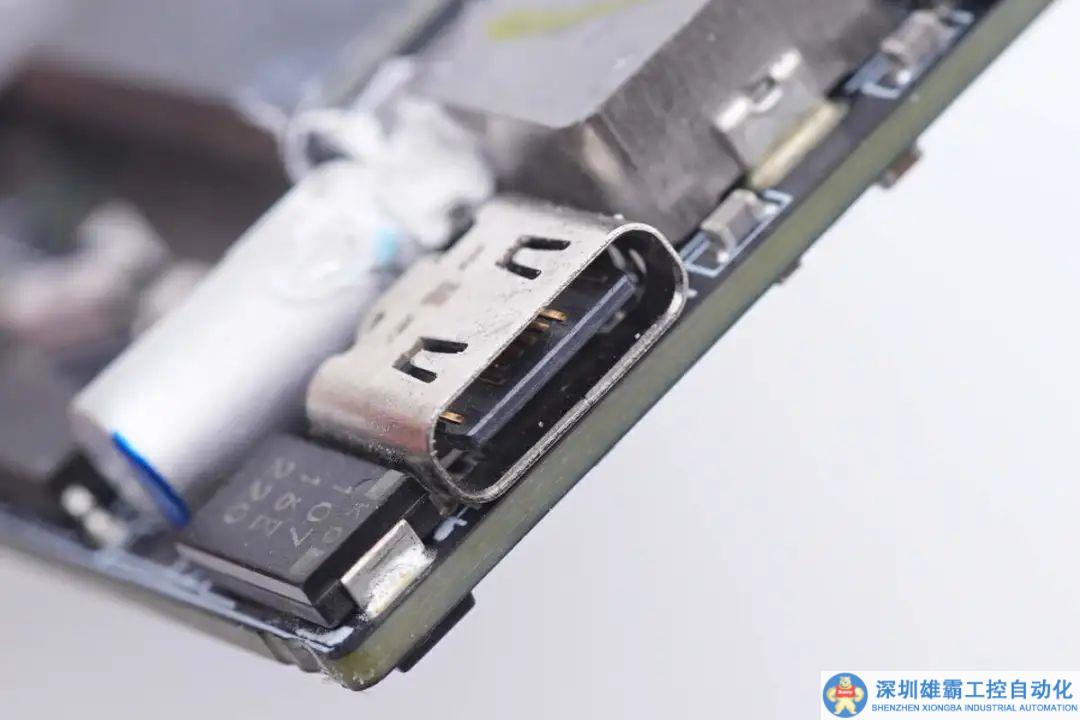

USB-C1口母座特寫。

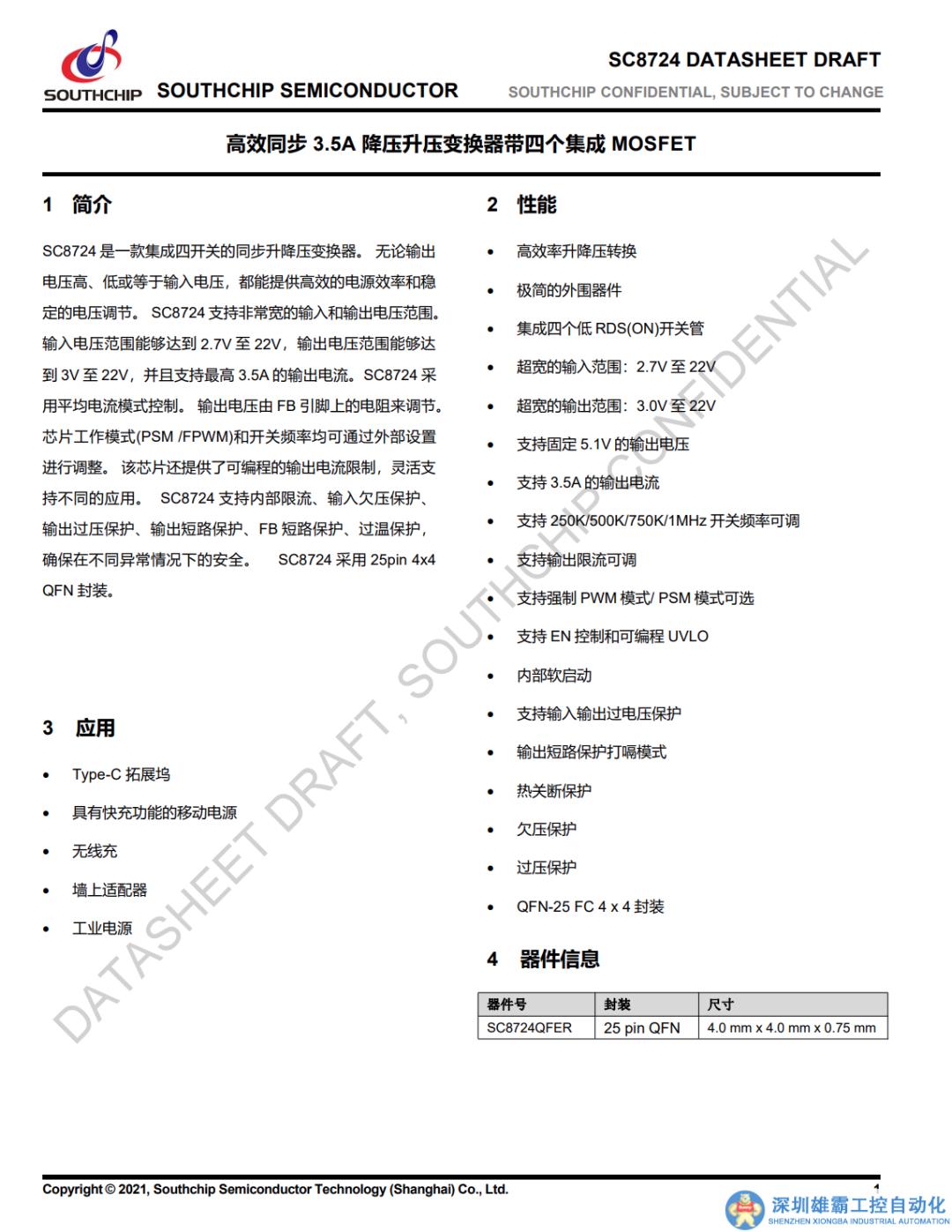

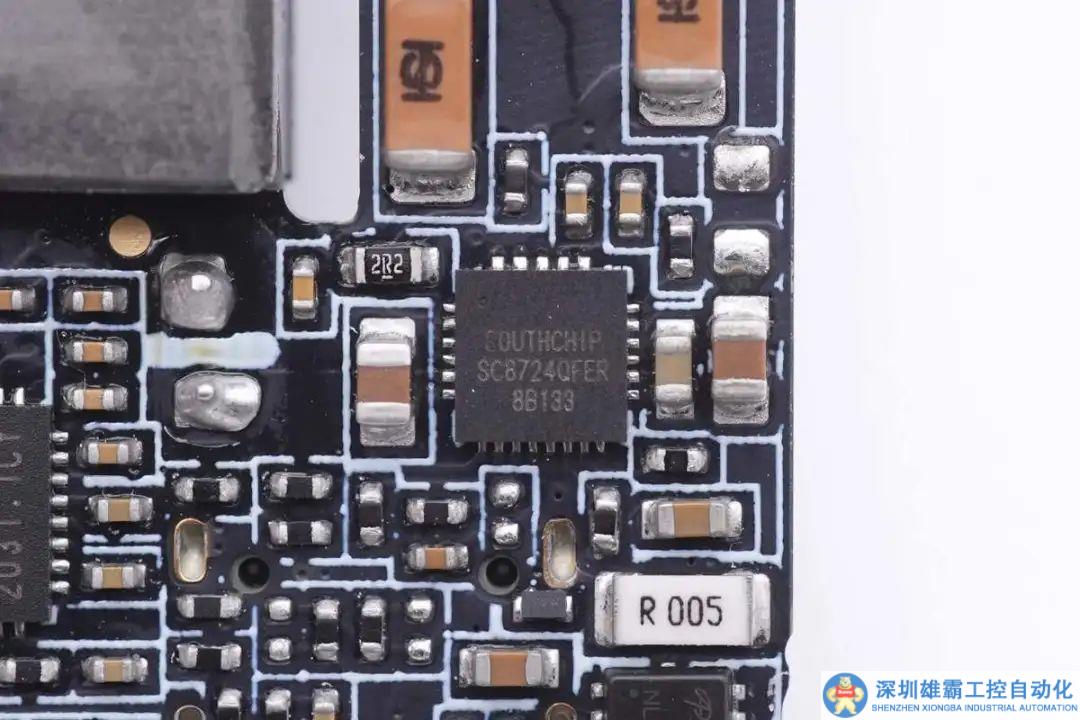

同步升降壓轉換器來自南芯科技，型號SC8724。是一款集成四開關的同步升降壓變換器。無論輸出電壓高、低或等于輸入電壓，都能提供高效的電源效率和穩定的電壓調節。SC8724支持2.7V至22V輸入電壓，輸出電壓范圍能夠達到3V至22V，并且支持最高3.5A的輸出電流。





SC8724采用平均電流模式控制。輸出電壓由FB引腳上的電阻來調節。芯片工作模式(PSM /FPWM)和開關頻率均可通過外部設置進行調整。該芯片還提供了可編程的輸出電流限制，靈活支持不同的應用。



SC8724支持內部限流、輸入欠壓保護、輸出過壓保護、輸出短路保護、FB短路保護、過溫保護，確保在不同異常情況下的安全。SC8724采用25pin 4x4 QFN封裝。

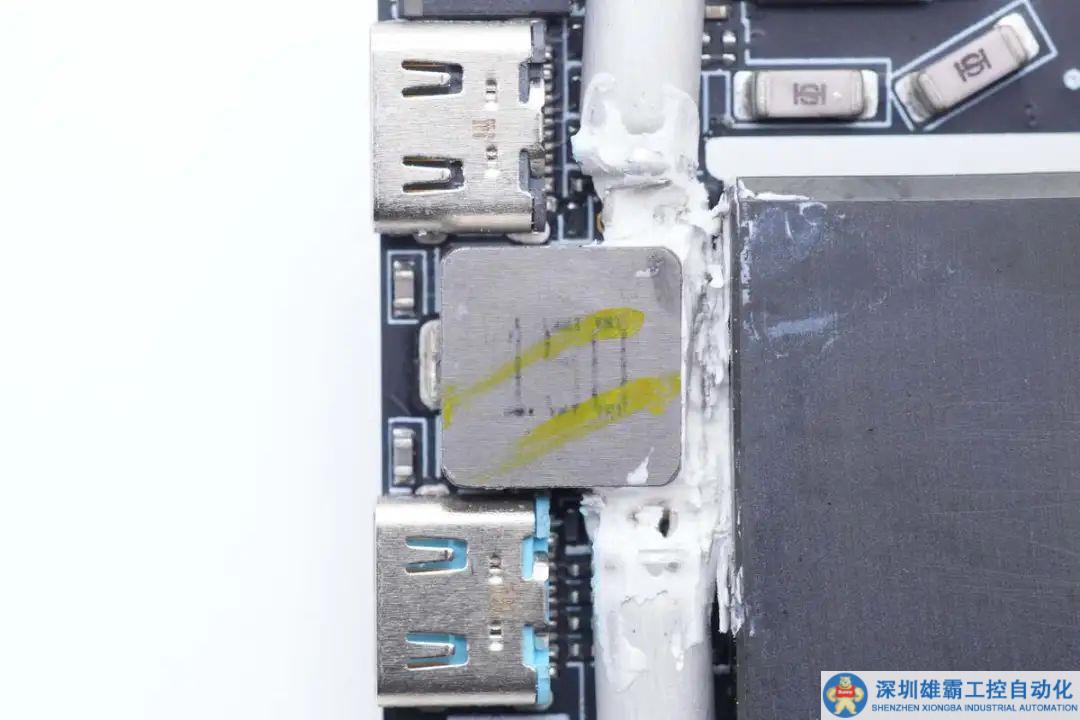

同步升降壓電感特寫。

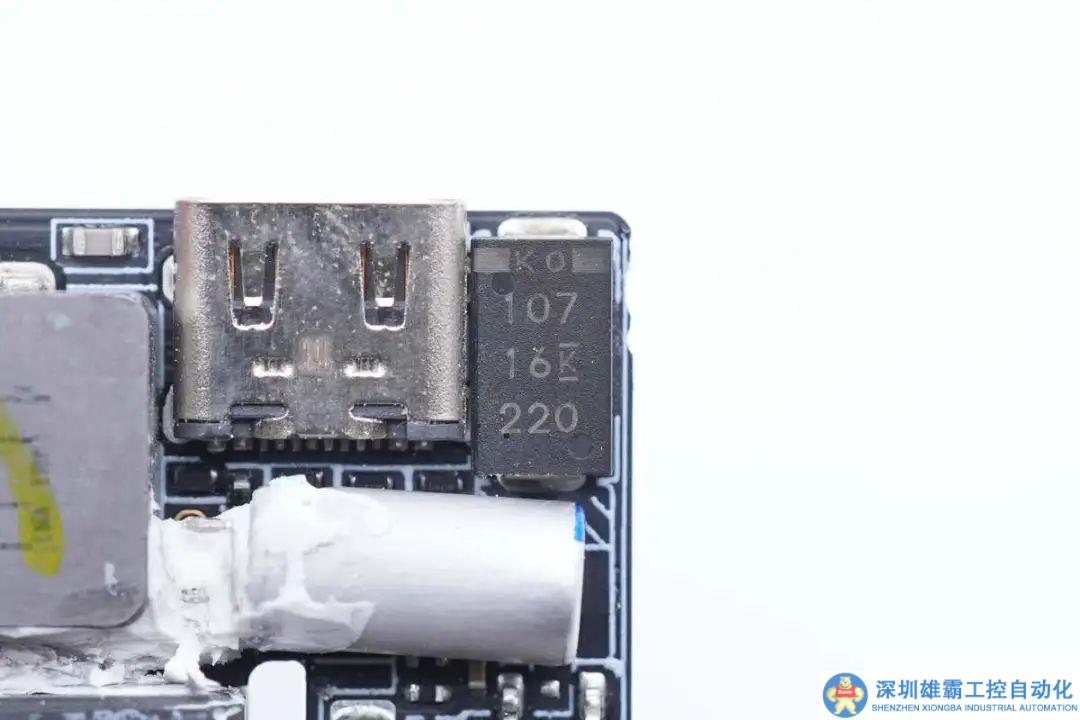

USB-C2口輸出濾波電容來自KEMET基美，規格為100μF 16V。

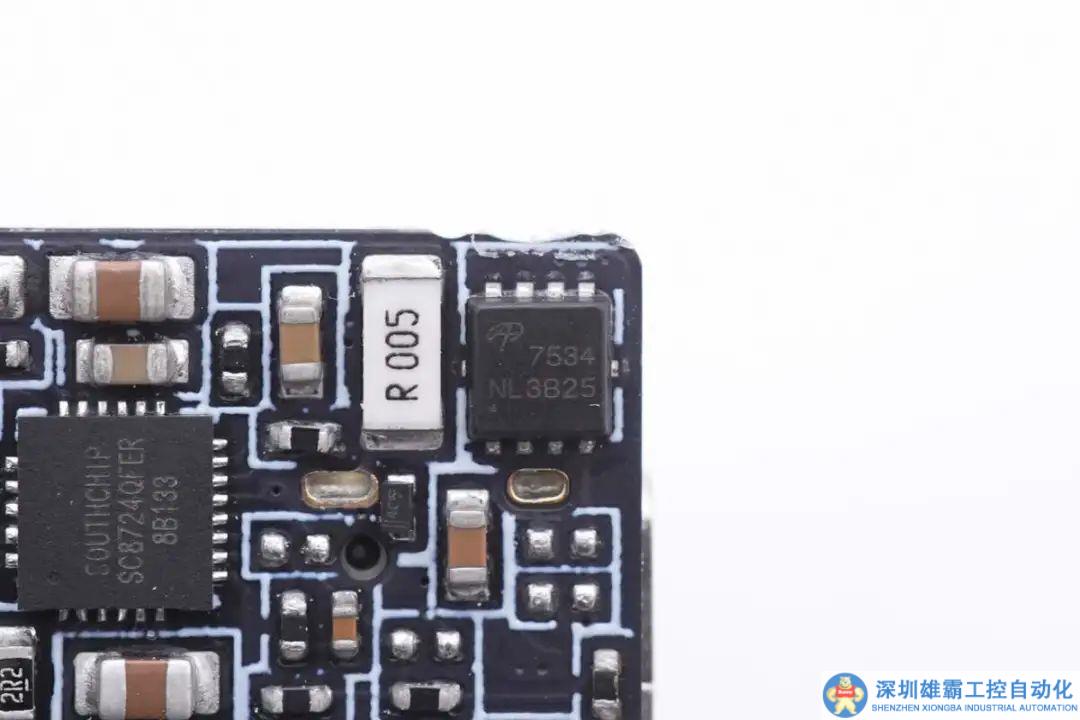

USB-C2口的VBUS開關管也是采用AOS AON7534。





USB-C2口母座特寫。

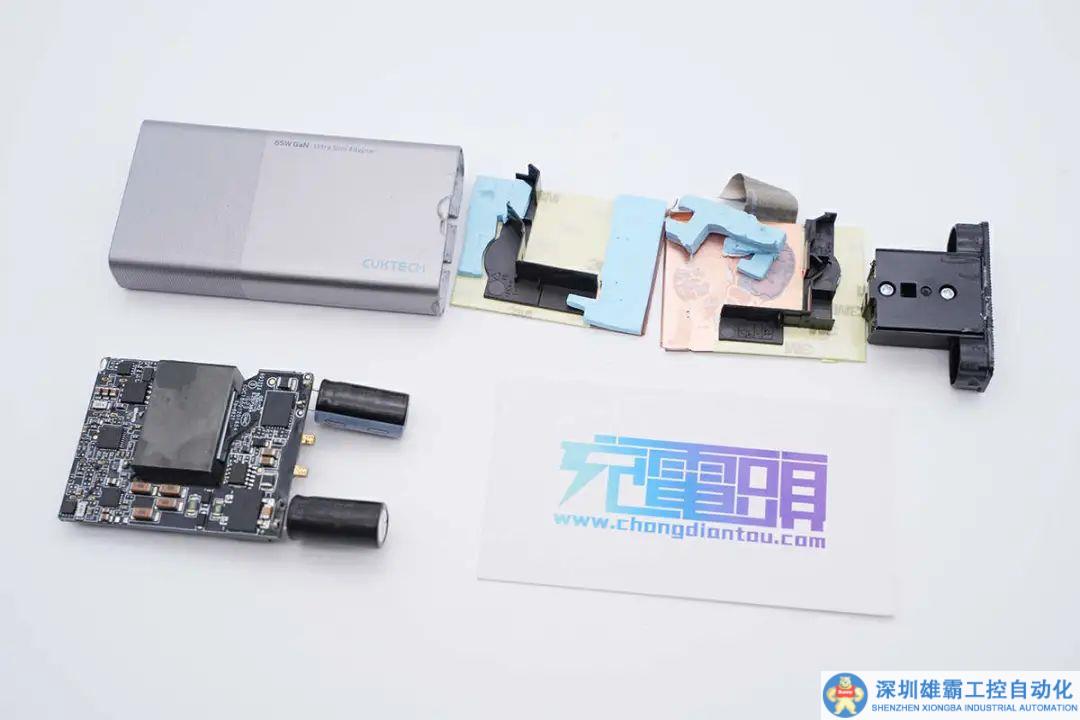

全部拆解一覽，來張全家福。

充電頭網拆解總結

CUKTECH新款65W超薄氮化鎵充電器外殼噴涂銀灰色金屬漆，整體看去更加精致有檔次。產品有小巧便攜以及配置雙USB接口等優點，相較老款在輸入輸出參數上有了些變化，僅支持200-240V~50Hz輸入，其次雙口輸出策略改為支持39W+18W或45W+10W，以滿足大小不同設備隨機組合同時充電需求。

充電頭網通過拆解了解到，新款充電器在內部架構設計上和老款的完全一樣，器件使用上除了次級同步升降壓電感以及輸出VBUS開關管外都一樣。內部依舊是采用必易微KP2202和納微NV6134A氮化鎵功率芯片，同步整流采用矽力杰SY5238搭配萬代AON6220的開關電源方案。使用英集芯IP2738協議芯片控制雙口輸出，USB-C2接口采用南芯SC8724進行電壓轉換，支持20W快充輸出。
