大家好：上一篇文章中我們介紹了很多關于鋰電池內阻的知識，對于鋰電池內阻的作用也有了大致的了解。在做BMS保護板之前，先學習一下鋰電池的內阻

其中講到了鋰電池內阻在工程實踐中的應用：

首先，鋰電池的內阻直接體現電池老化程度，很多企業已經開始把電芯內阻作為電池健康狀態SOH的評估依據；其次，單體內阻一致性直接影響成組后的模組容量和壽命，因而內阻被作為電芯分選配組的靜態指標而普遍應用；再次，內阻的檢測配合上容量損失等指標，還可以判斷電池是否存在析鋰現象，這種算法被使用在梯次利用的退役電池領域。內阻的大小與電池荷電量也有緊密關系，因此被應用于電池管理系統中的SOC估計；內阻又是電池故障的重要指征，在動力電池包的故障診斷系統中也被用來作為評估的一項指標。

從以上來看，對于鋰電池內阻的實時采樣分析變得尤為重要，但目前實時在線采樣內阻的架構較為復雜，各個企業往往都以評估靜態內阻來進行一些項目管控。

那么今天我們就一起來看一個在線式的鋰電池內阻檢測芯片：XNZ4600CQO-1

01、功能概述

XNZ4600CQO-1是一款電池內阻電壓測量電路，該款芯片是針對車載鋰電池的電壓和內阻進行高精度測量的一款專業芯片。XNZ4600CQO-1集成了電池測量單元、振蕩器、幀同步器、HF射頻收發器以及平衡器，提供了電池參數測量、控制以及數據通信的完整方案。XNZ4600CQO-1可測量電池的電壓和內阻并具有低于1.2mV的電源測量誤差，1 mΩ內阻測量誤差?？梢园讯鄠€XNZ4600CQO-1器件串接起來，因而能在一長串的電池中實現每節電池的同時監視，同時XNZ4600CQO-1集成幀同步器，可實現多個XNZ4600CQO-1器件同步，同步精度<100 us。XNZ4600CQO-1可直接由電池或一個隔離式電源供電。

02、應用特點

可堆迭式架構能支持幾百個電池

集成了數字控制內核和30MHz HF ASK調制/解調器

10mV電壓測量誤差，0.15mΩ內阻測量誤差

同步的電壓和內阻測量

03、主要性能指標

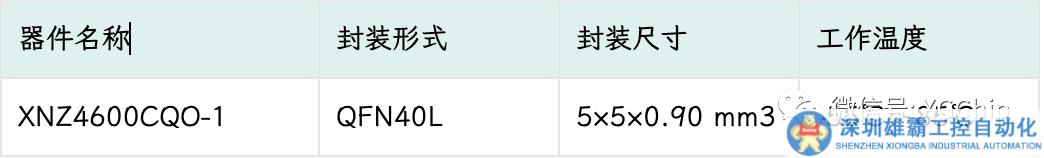

04、器件特性

05、應用范圍及框圖

? 電動汽車及混合動力汽車鋰電池電壓內阻監測功能框圖

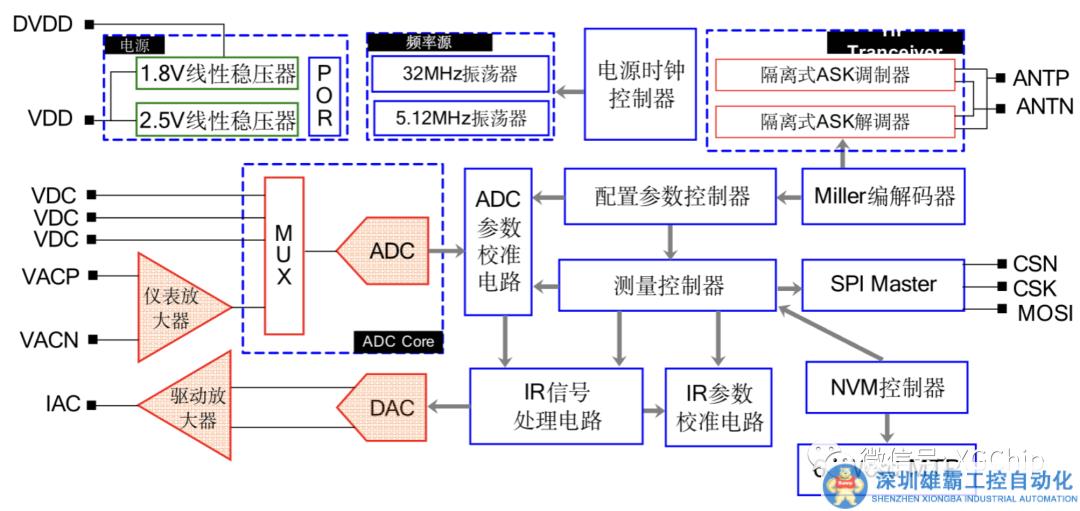

▲?XNZ4600CQO-1原理框圖

06、引腳定義

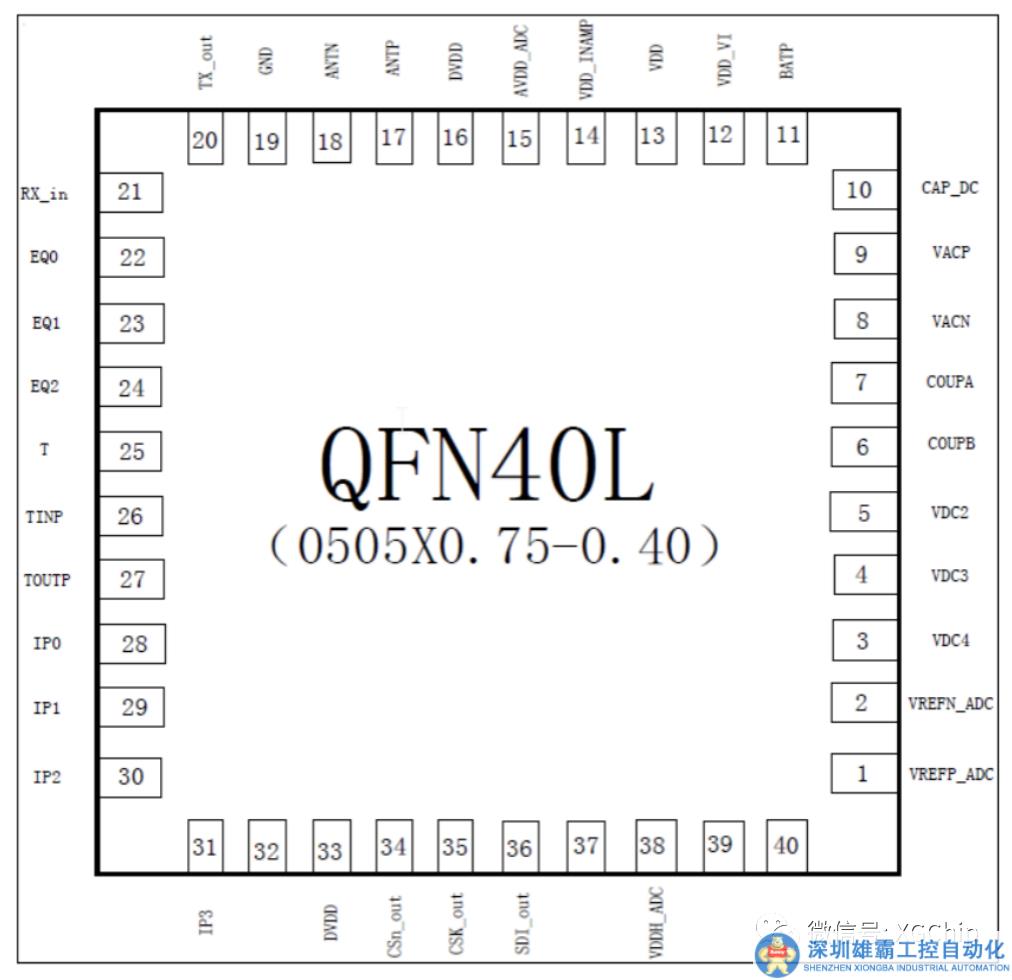

▲?XNZ4600CQO-1 PAD圖

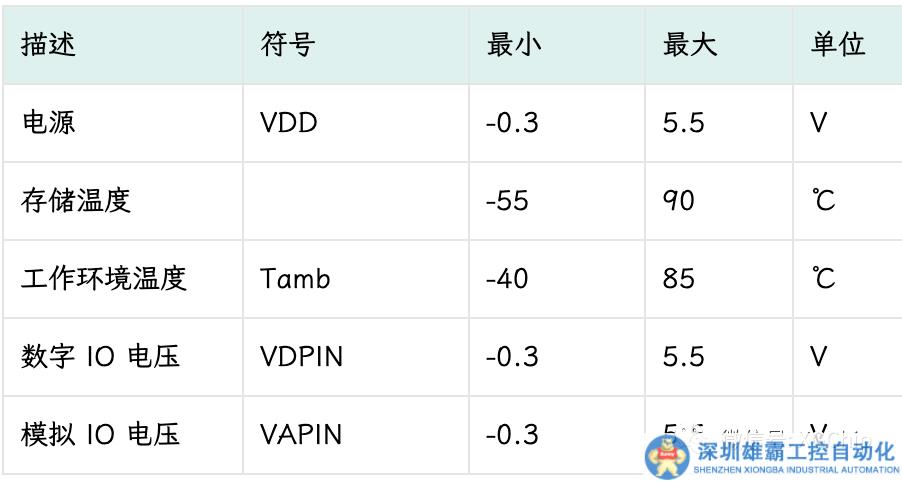

07、絕對參數值

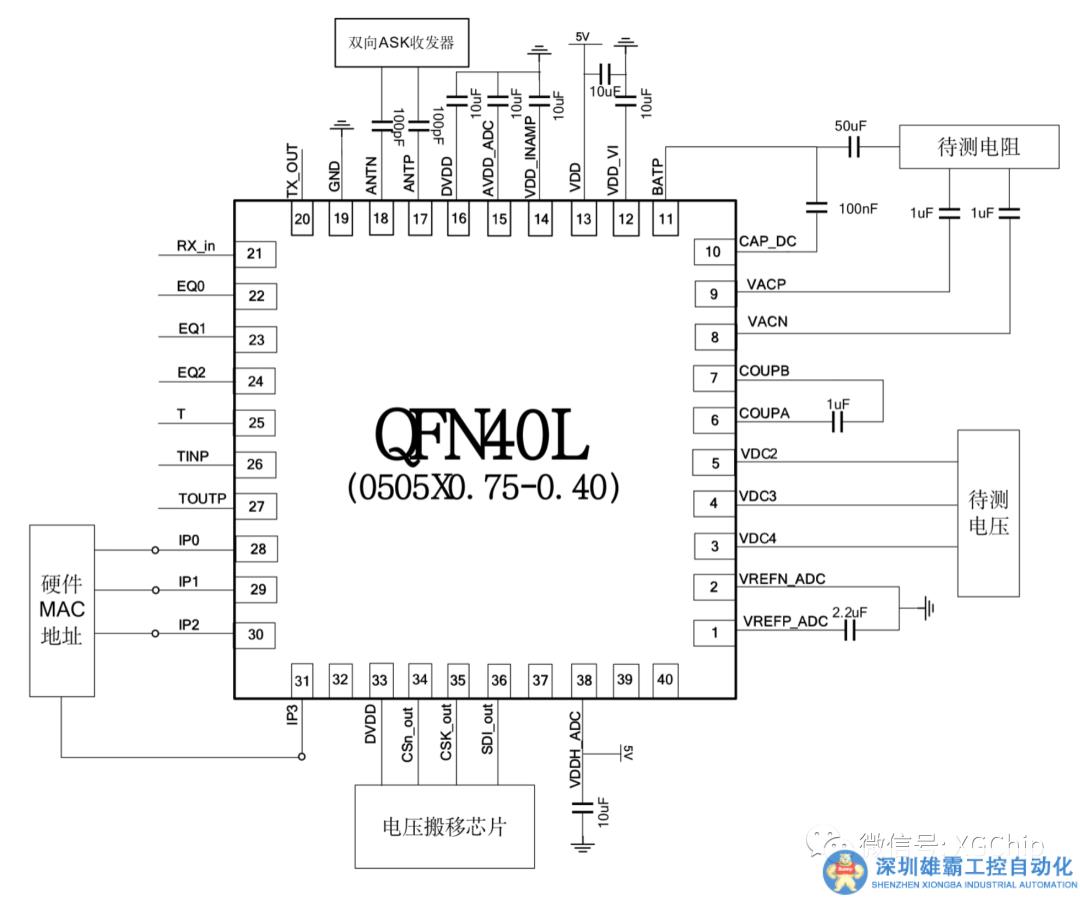

08、典型電路圖
