近些年，在消費類市場中使用鋰電池的應用場景越來越多，因此對于 BMS管理芯片的需求也是旺盛了好多年。

尤其是在滑板車，電動工具以及一些電動玩具市場中，低串?dāng)?shù)的 AFE 模擬前端芯片市場上品類非常少。

純硬件保護的 AFE 方案，國內做的比較多，但是智能型的 AFE 國內做的好的就鳳毛麟角了，目前國外主要是 ADI 和 TI 市場做的比較大，消費類市場尤其是 TI 的 BQ769XX 系列，占據了絕大部分市場。

國產芯片方面，中穎在 AFE 方面的市場占有率可以說僅次于 TI 了，但是在我的使用過程中還是出現了各種生產過程中的問題。

回想起 2018 - 2019 年芯片大缺貨的情形，我那時候設計的 BMS方案真的是恨不得一塊板子上設計 3 個以上的替換方案，因?yàn)?TI 的BQ76930供應不上，我們不得已將 BMS 程序優化到兼容 TI 和中穎的方案，同時將硬件設計也進行了模塊化。

這幾天終于找到了一個和 TI 的 BQ76930 系列 P2P 的方案，這樣一來就再也不用做多設計融合了，直接換個芯片貼上去就可以進行完美的備份了。

現在我們就來對比看一下這一款芯片 - CG861XX 系列。

CG861XX

CG861XX 系列同 TI 的 BQ76930 系列采用相同的架構，最大能夠支持到 15 串鋰電池的管理方案，內部同樣是三個芯片合封在一起的。

因此 CG861XX 可以作為 3-15 節串聯電池組監控和保護解決方案的組成部分，通過芯片本身 I2C 接口后接主機控制，從而可以執行多種電池組管理功能。

例如監控(電池電壓、電池電流、電池溫度) 、保 護（控制充電/放電 FET）以及平衡功能。

CG861XX 芯片系列內部集成的模數轉換 器（A/D）可實現對電池組關鍵參數（電壓、電流/庫倫以及溫度）的純數字讀取， 并會在出廠制造過程中校準處理，從而極大的方便了客戶的使用，滿足了各種不同應用場合條件。

引腳對比：

既然是 pin 2 pin 替換，引腳肯定是一一對應的，這樣才能夠?qū)ξ覀兊?PCB 設計和工藝設計更友好，對于芯片的備貨和工藝生產也有利，避免了很多不必要的報廢風險。

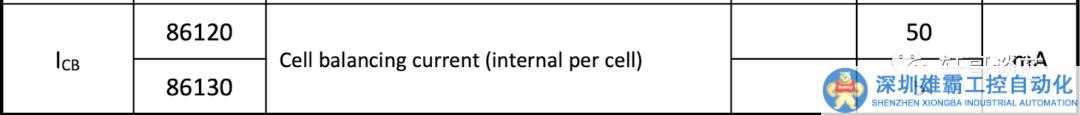

均衡電流

均衡電流的對比中，不同點在于極限值的參數，CG861XX 的均衡電流要小一些，極限參數為 50mA，而 TI 的 BQ769XX 將這一參數標到了 70mA， 但兩款芯片在持續工作下均衡電流最大值都標到了 50mA，不知道是國產的不敢寫還是保守了，不過這個不影響我們?cè)O(shè)計使用，畢竟我們都會做降額設計。

▲?CG861XX

▲ BQ769XX

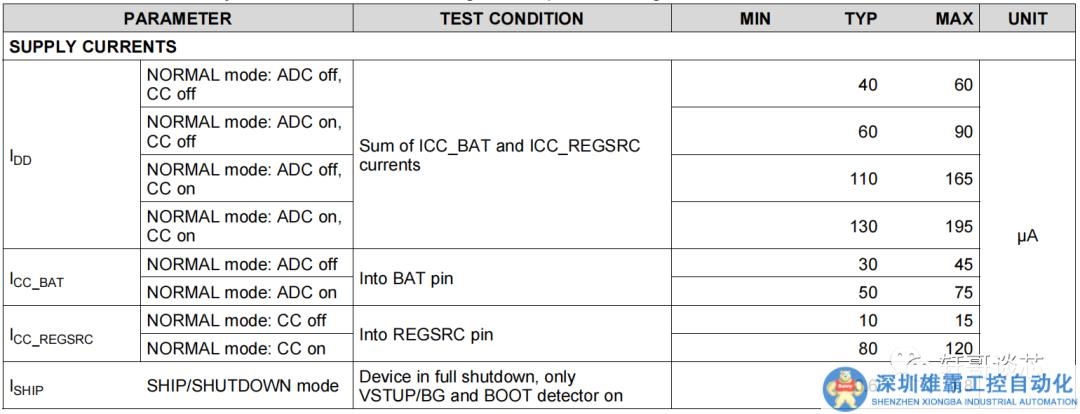

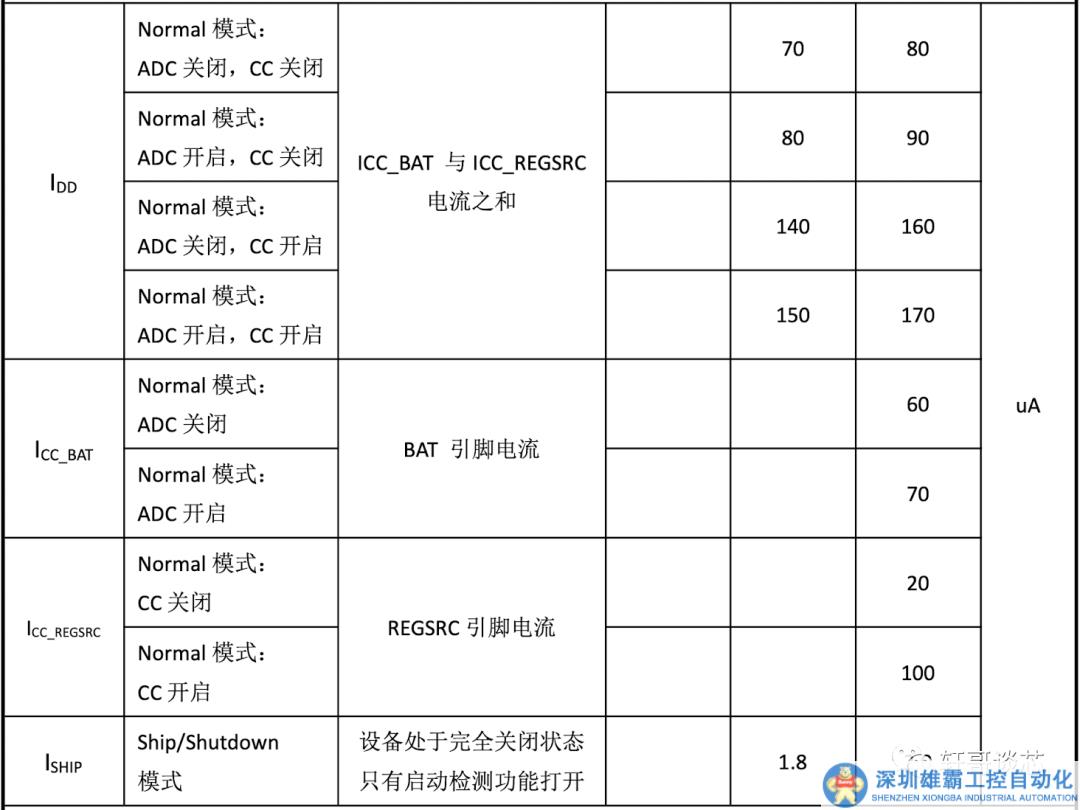

功耗的對比

功耗對比上，從參數表總體來說還是 TI 的略勝一籌，不過這個還是要在實際電路板上進行測試才行。

▲ BQ769XX

▲ CG861XX

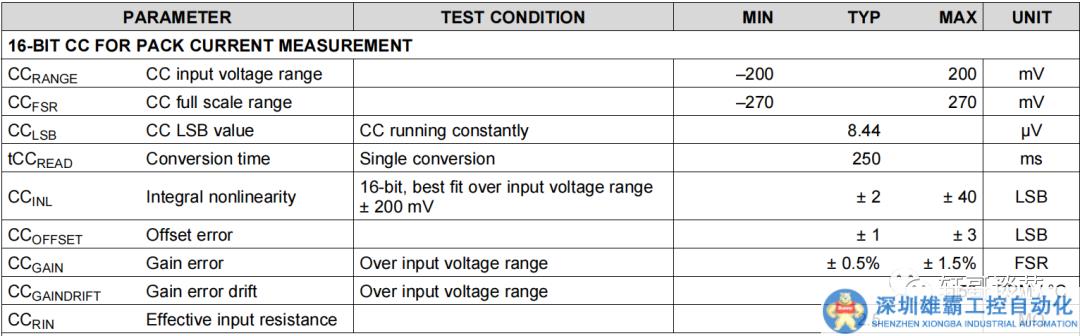

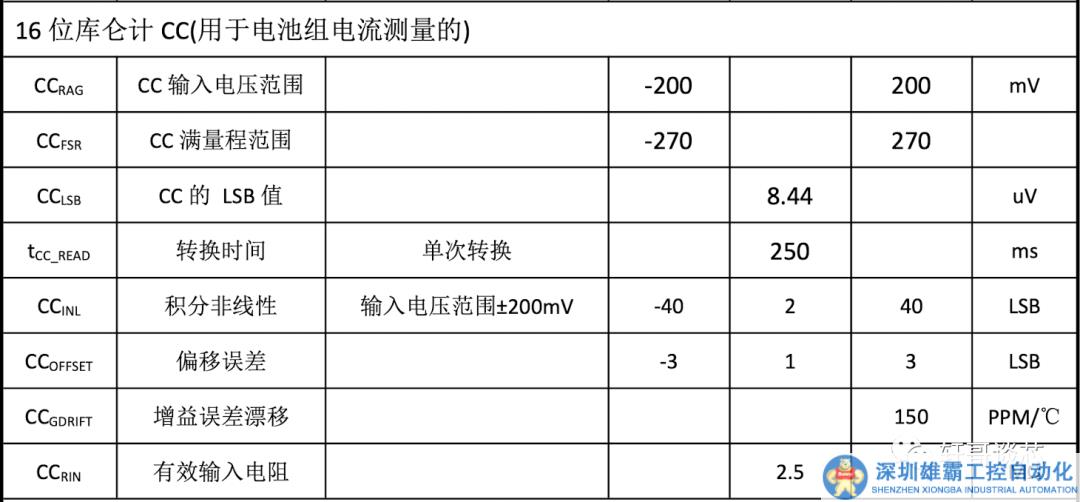

庫侖計 ADC

16bit 庫侖計 ADC 參數對比幾乎一樣，這一項對于我們軟件算法至關重要，我們需要速度更快，精度更高的電流檢測來對電池的 SOC 和 SOH 進行估算。同時也需要這些電流參數進行整個 BMS 系統的過流和短路的保護觸發。

▲ CG861XX

▲ BQ769XX

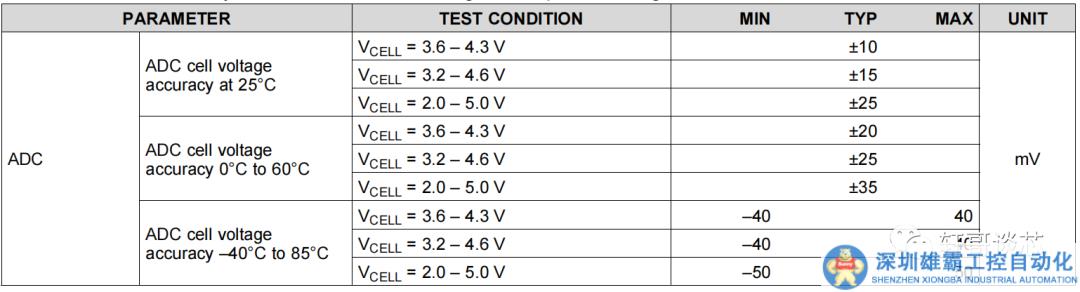

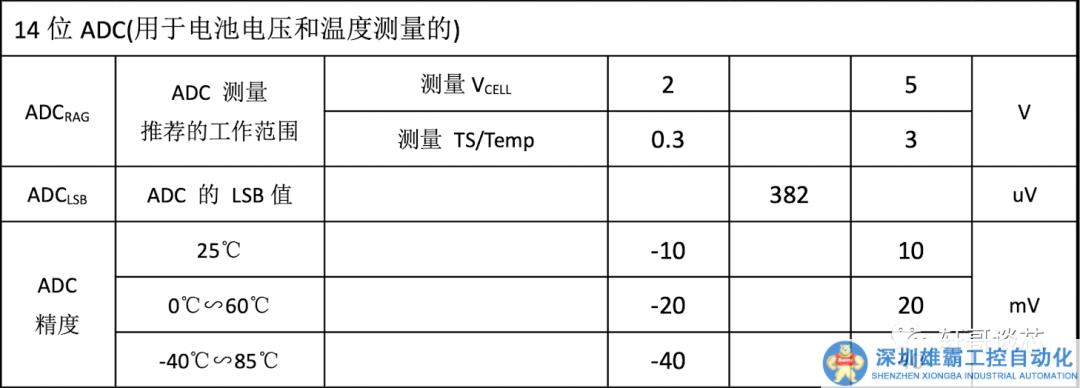

電壓采樣 ADC

14bit 的電壓采樣ADC ，CG861XX 的參數更好一些，在不同的溫度范圍內，精度控制的更優，在消費類的電子設備中，其實都足夠用了。

▲ CG861XX

▲?BQ769XX

綜合看起來，這兩個芯片的大致參數都是一致的，其中的寄存器相關定義也基本一致，因此軟件方面的兼容性也是非常適合做備份的。

開啟備份設計方案

于是我迫不及待的開始了 BMS的設計，暫時使用了一個武漢芯源的 CW32L031 作為主控 MCU 進行設計，CW32L031 是一個性能非常棒的 M0 內核的低功耗控制器。

原理圖部分分成了三個塊：AFE，MCU，保護回路。

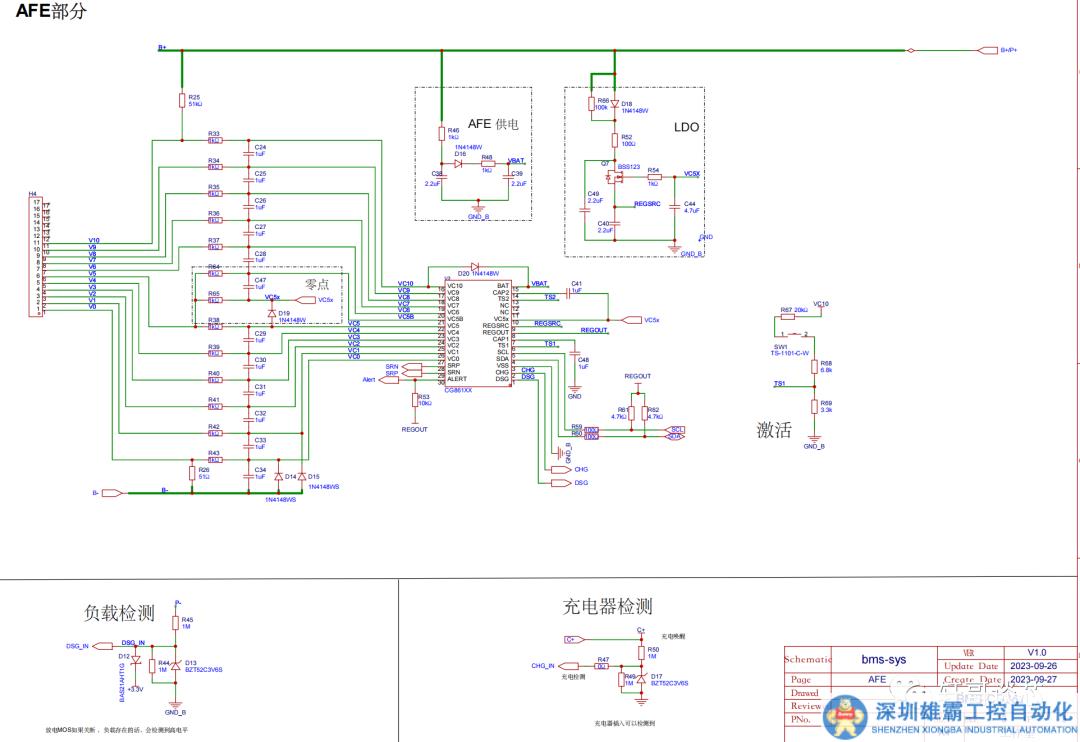

AFE 部分

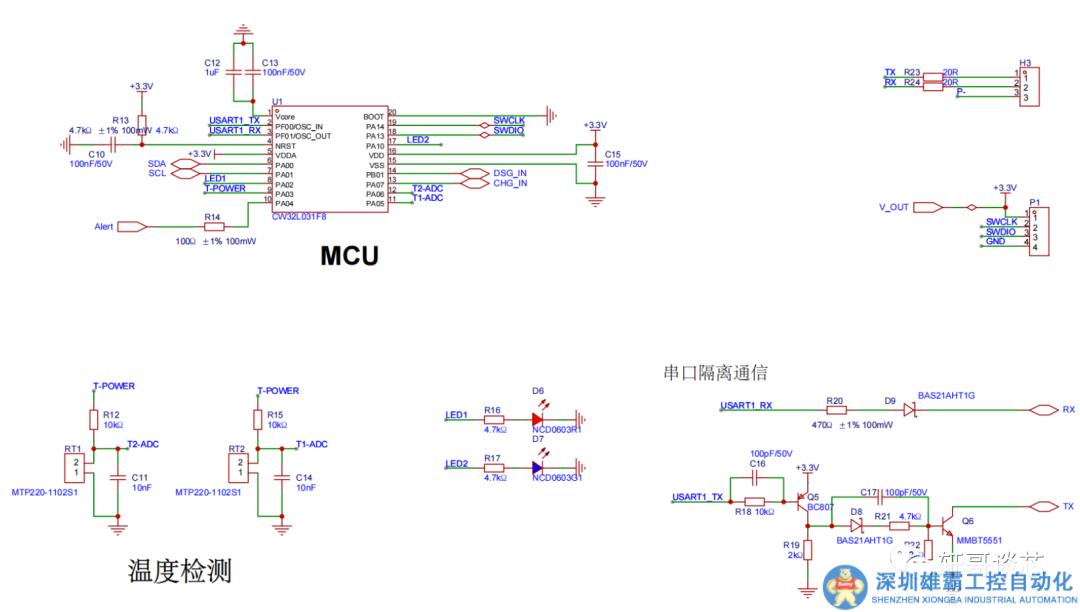

MCU 部分

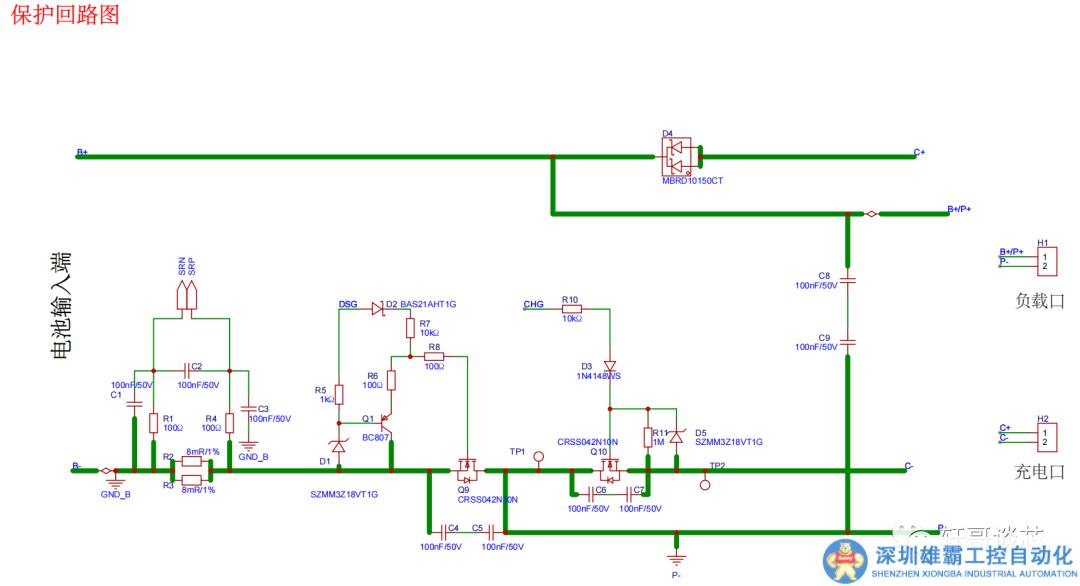

保護回路

需要完整原理和芯片資料的網友可以私信我哦。

接下來差不多花兩天時間做一下 layout 就可以發版了，然后就開始移植程序。
