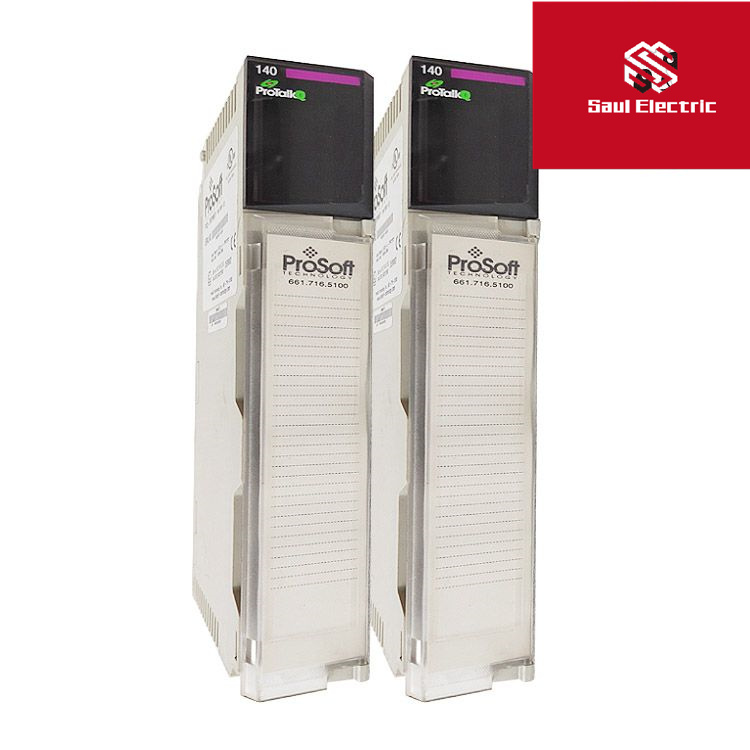

PROSOFT PTQ-PDPMV1 通訊處理器
注意:該模塊有一個串行端口和一個以太網端口。第一次連接到
模塊進行配置，您可以使用提供的空調制解調器連接到模塊的串行端口因?yàn)槟K的默認以太網設置可能與您的網絡不匹配。
HSBY注意:對于HSBY裝置，必須應用以太網連接。使用此連接作為PROFIBUS網絡上ping狀態消息的備份。它也用于DPV1切換期間遠程（被動）主緩沖區更新。
PC到以太網端口連接
重要提示:PTQ-PDPMV1模塊配備未使用以下默認值:
My_ip:192.168.0.100網絡掩碼:255.255.255.0網關:192.168.0.1
HSBY注:對于HSBY裝置，遠程（無源）主模塊以太網連接為總是主IP加1。例如，主IP=192.168.0.100，備用模塊IP=192.168.0.101.此設置不可配置:模塊固件自動設置IP遠程(被動）主機的地址。
如果無法將這些默認值用于連接，則必須更改它們
使用ProSoft Configuration Builder，然后將新值下載到PTQ-PDPMV1模塊，通過串行電纜或使用Compact
閃存(CF)寫入器。如果需要更改以太網地址，請使用ProSoft配置生成器以更改WATTCP文件中的值。
PROFIBUS DPV1主模塊是一個功能強大的通信接口量子處理器。該模塊在施耐德電氣的許可下開發集成了專有的背板技術，支持強大的數據交換與處理器。該模塊支持完整的主規格，根據IEC 61158。無環參數數據可以通過1類或2類DPV1服務傳輸，允許處理器可以輕松地與支持PROFIBUS DPV0/V1的從設備通信協議。該模塊作為PROFIBUS網絡和總線之間的輸入/輸出模塊處理器。來自處理器的數據傳輸與I/O數據傳輸是異步的在PROFIBUS網絡上。
易于配置和管理
?包括ProSoft Configuration Builder軟件來設計、配置和監控您的現場總線網絡
?包括PROFIBUS DPV1主FDT(現場設備工具)通信DTM(PROFIBUS comDTM)軟件之間的接口，任何兼容的FDT軟件容器，F(xiàn)DT設備DTM，以及適用的PROFIBUS從設備PTQ模塊和PROFIBUS以太網網絡配置行業認可
?施耐德電氣CAPP(協同自動化合作伙伴計劃)認證PROFIBUS貿易組織(PTO)認證堅固可靠的
?模塊采用西門子ASIC ASPC2 Step E，采用英飛凌C165微處理器
?固件支持flash升級
?遵循Unity HEC熱備功能規范。每個機架最多支持6個PTQ-PDPMV1模塊(熱備時最多支持4個實現)
?支持?jǐn)U展的診斷數據，告警指示和確認處理，多播及廣播電報(DPV1)由ProSoft Technology?支持工業數據通信專家，了解您的協議、設備和應用程序
?3年標準質保配置ProSoft Configuration Builder (PCB)提供了基于pc的軟件配置解決方案，快速，輕松的管理模塊配置文件，以及查看通信和網絡診斷。PCB不僅是一個強大的解決方案，新的配置文件，但也允許您從以前安裝的(已知工作的)配置中導入信息到新的配置中項目。
