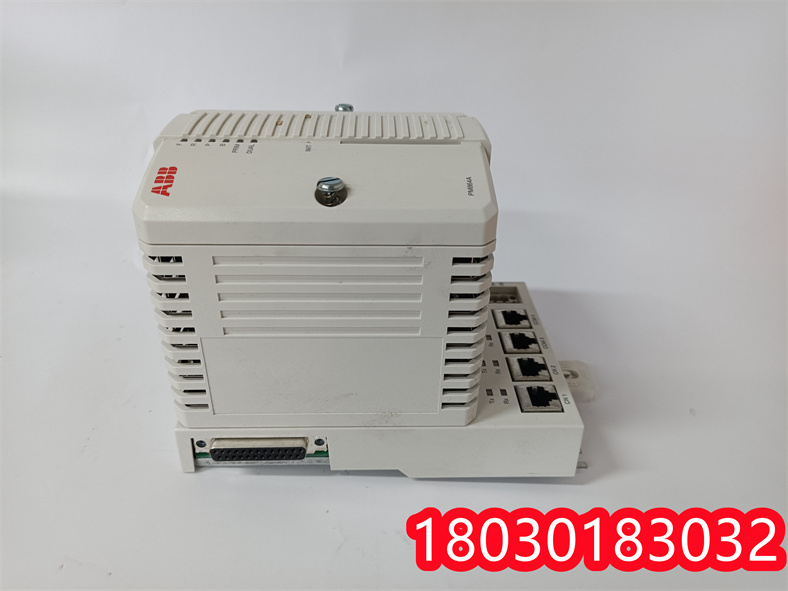

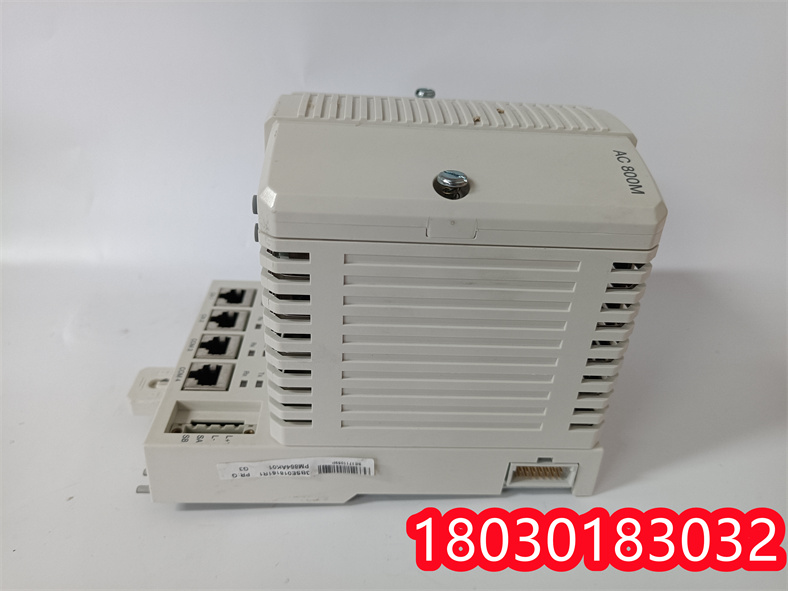

ABB AC800PFC  可編程自動化處理器

安裝基金會現場總線H1接口，

CI852/TP852標準

CI852由處理器單元通過CEX總線供電，因此需要

沒有額外的外部電源。FF H1總線上的現場設備未通電

來自CI852。

連接到CI852的AC 800M控制器構成基金會

現場總線連接裝置。

使用以下步驟安裝CI852/TP852：

1.將裝置安裝到DIN導軌上，請參見將AC 800M裝置安裝在DIN導軌上

在第65頁上，安裝PM86x/TP830處理器單元

配置見第78頁。

2.在FOUNDATION Fieldbus H1電纜上安裝連接器。連接

電纜屏蔽至連接器內的接地端子，以使屏蔽接地

通過CI582。

3.將FOUNDATION Fieldbus H1電纜連接至基板上的觸點

CI852和TP852–基金會現場總線H1接口

主要功能

?一個基金會現場總線端口提供

通信速度為31.25 kbit/s（FF H1）

?變壓器隔離

?FF H1總線無功耗

?FF H1總線未供電

?簡易DIN導軌安裝

?預設置，兩個字母的Alpha代碼鎖，見表4

第75頁，安裝在裝置底座中，以防止錯誤

安裝不兼容組件。

描述

CI852連接基金會現場總線H1

（FF H1）連接至AC 800M。FF H1具有

通信速度為31.25 kbit/s

現場儀表的遠程連接。CI852是

通過變壓器連接到總線

既不供應也不消耗總線電力。

可連接的現場儀表數量

通過CI852取決于FF H1網絡的物理限制

具有任何軟件限制（請參閱軟件文檔）。

FF H1總線允許重復使用現有電纜

4-20 mA模擬信號。這意味著電纜往往成為主導

尺寸系數。FF配置工具可直接連接到FF

H1總線。

公司經營代理銷售歐美進口品牌工控自動化備件：

1、艾默生EMERSON:冗余電源1X00，DeltaV控制系統，交換機，F(xiàn)X伺服驅動器

西屋（Westinghouse）：OVATION系統、WDPF系統、MAX1000系統備件，PAC8000 I/O模塊，EPRO傳感系MMS,A6系列。

2、羅克韋爾:

Reliance (日本瑞恩 Reliance Electric Limited) , 伺服驅動VZ7000, AUTOMAX DCS系統57Cxxx，PSC4000,PSC7000伺服系統

Allen-Bradley SLC500/1747/1746系列可編程控制器

Allen-Bradley MicroLogix/1761/1763/1762/1766/1764系列可編程控制器,

Allen-Bradley CompactLogix/1769/1768, 系列可編程控制器

Allen-Bradley Logix 5000/1756/1789/1794/1760/1788,PLC- 5/1771/1785 等。

Allen-Bradley 2711、2711P系列觸摸屏，

中壓驅動系統配件如80026-518-01-R，伺服電機MPL

3、Schneider Modicon：

Quantum 140系列處理器、控制卡、電源模塊。

Triconex：冗余容錯控制系統，最現代的基于三重模塊冗余（TMR）結構的容錯控制器，3623T 3007A 4508 2481 3503E 3625 3721C 4351B 3626X

Foxboro：IA系列系統，F(xiàn)BM（現場輸入輸出模塊）FCP270,FCP280,FBM231,P0904HA,FBM237等。

4、ABB：

AC800M處理器系統,S800 IO系列, S600 S100 IO系列

Advant Controller 31、160、250 系列

Advant Fieldbus 100系列

ABB Symphony PluS SD +通信系列,

UNITROL5000，UNITROL6000 勵磁系統系列

張力傳感PFCL，PFEA，PFTL系列

Bailey INFI9，IMDSI02IMMFP03IPSYS01

Panel 800觸摸屏 PP846 PP836 PP865A

AC 800PEC 變頻柜控制器

ACS5000,ACS6000中壓變頻等

5、Siemens(SIEMENS);:Siemens MOORE,Siemens Simatic C1, Siemens CNC system,505系統等。

6、Motorola(摩托羅拉);:MVME 162,MVME 167,MVME1772,MVME177等系列。

7、xYCOM：I/O、xVME 板和處理器。

8、Yaskawa(ochuan)：伺服控制器、伺服電機、伺服驅動器。JANCD-XCP01-1

9、博世力士樂（BOSCH Rexroth）；：Indramat，l/O模塊，PLC控制器，驅動模塊等。 DKC02.3-200-7-FW VT3006S34R5 MSK050C-0600-NN-M1-UP1-NSNN VT3002-2X/48F 0608820069

10、伍德沃德（Woodward）：SPC閥位控制器，PEAK150數字控制器，505D控制器等。

11、GE通用電氣：RX3I IC693CPU, IC695CPU RX7I IC697 698CPU ,90-70,VIMC微電腦系統，F(xiàn)ANUC驅動器,Mark IS220 IS215 ，versMAX 可編程控制器,vmic VMIVME-等

12、美國NI：C M系列 NI9505 SCXI-1104C PXI-6052E

13、MOOG：運動控制伺服以及D136可編程模塊

14、CTI 2500系列

15、勞斯萊斯Rolls-Royce：可編程控制器，網絡通訊模塊

大型伺服模塊,DCS 分布式控制系統,中高壓變頻器,PLC可編程控制系統,輸入/輸出（I/O）系統 , 發電機保護系統 ， 應用于

石油、火電、 核電、新能源、風電、船舶、交通、電力、鋼鐵工業領域

ABBAC800M控制器采用CF卡下裝程序操作步驟

1、準備 CF 卡一塊，讀卡器一個，將 CF 卡插入讀卡器,將讀卡器接 入計算機的 USB 口，確保計算機能正確識別 CF 卡，另外不建議計 算機此時還連接其他的可移動存儲設備； 2、在 AC800M 組態軟件 CONTROL BUILDER AC800M(簡稱 CBM) 下，添加 CF Reader，方法如下： 1）右鍵點擊“CF Reader”-》 “新單位”-》 “CF Card”

2）出現提示設備位置的對話框，默認位置 0 即可

3）然后在“CF Reader”下面會出現“CF Card”圖標

4）對于“CF Card”一般不用進行設置； 3、在 AC800M 組態軟件 CBM 下將程序下載到 CF 卡上，方法如下： 1） 右鍵點擊要下裝程序的控制器-》 “閃存” “Compact Flash” 或者

2）出現提示選擇可移動設備的對話框，可以看到本機可移動設備 的盤符，選擇 CF 的盤符后操作“OK”按鈕即可

3）之后 CBM 將自動完成程序下裝到 CF 上的工作，中間還會提示一些告警或者差異報告，如果沒有大的問題，確認下去繼續完 成下裝過程 4）完成后，CBM 最下面的信息欄會提示“應用分配完畢” ，此時 可進入 CF 卡看到里面生成了“CONF_IMG”和“RUN_IMG”兩 個文件夾 4、將插著 CF 卡的讀卡器從計算機中安全彈出，取出 CF 卡并插入 AC800M 控制器的 CF 卡插槽內，如果現場采用的是冗余的 CPU，那 么下載完一塊 CF 卡后，另外一塊 CF 卡可以直接拷貝已經下載好的 CF 卡里面的數據，無需采用上述 1~3 步驟； 5、CF 卡里面的數據是可以直接拷貝保存的，如果有多套控制器程序 完全一樣，那么下載完一塊，其他的直接拷貝該 CF 卡數據即可，無 需采用上述 1~3 步驟； 6、要注意如果現場有多套控制器，記得給 CF 卡打上標簽，比如： 1#機組、2#機組、3#機組、公用、開關站、壩區等，如果搞混的話， 后果很嚴重；
