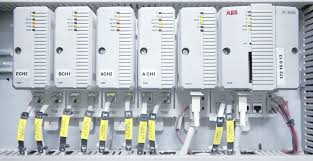

ABB AC800F 現場控制模塊 廈門雄霸
AC800F為用戶提供了一個新的自動控制方案即將簡單工程的思想集成到開放、先進的系統結構中：全方位冗余設計可以自由選擇：PROFIBUS，F(xiàn)OUNDATION Fieldbus或HART。
ABB現場控制器AC800F控制器可以通過四種現場總線網關來分布式處理和診斷現場數據。如果有需求，AC800F控制器也可同時集成多種總線類型來進行工作。而傳統控制器在這一點是無法比及的。由于AC800F的緊湊和堅固設計的特點，它既可以適合安裝在控制室也可以直接安裝在現場的分線箱中。
特點和優勢
經濟可靠
，或者在一個控制器內混合應用簡單高效率的工程：支持FDT/DTM所用工程從設計、調試到系統維護診斷,僅需要一套工具軟件包( CBF);資產優化和批量處理系統工程涵蓋了現場總線和設備的管理組態內部集成 Web Server技術用于遠程診斷
高安全性
為了實現安全操作和工廠設備高可用率的目標，AC800F支持全方位的冗余工作模式。這可以提高安全性，并避免生產停機。冗余可以應用于：
系統總線（標準以太網解決方案）控制器輸入/輸出模塊現場總線主通信模件現場總線耦合連接設備HIS通信
高靈活性
數字化通信變革自動化技術更加出色，現今現場總線技術已廣為用戶接受，用來傳輸現場設備信號同時疊加許多必須設備診斷數據。這種技術推動了一些新興應用領域的發展可以諸如資產優化。
AC800F從最多四條現場總線上收集和處理信號以及診斷數據。如果需要，AC800F也可以支持多種總線類型同時工作，在這一點傳統控制器是無法比及的。此外，AC800F具有緊湊和模塊化的設計，通用的電子組件可以應用于多種類型的應用。AC800F即可簡單安裝在控制室中，也可直接在現場使用。
AC800F支持多種總線類型，全面考慮到了用戶的需求：PROFIBUSFoundation FieldbusMODBUS protocolInterbusIEC 870-5 telecontrol protocolCAN-Bus，用于連接輸入/輸出模塊通過Profibus遠程I/O,實現HART協議
高效的工程
統一的組態、調試和診斷 – 從圖形到現場設備 – 您只需使用一個工程工具。這個工程工具通過它統一的系統數據庫實現對現場總線設備的配置和組態，包括：組態和參數化現場設備以及遠程I/O，通過GSD/GSE文件或FDT/DTM集成對控制器和現場設備的診斷功能，同時自動在操作員上生成設備報警及事件記錄;自動生成顯示操作界面總線拓?fù)浜蛥?shù)設定，諸如傳輸速率和地址分配
技術參數
技術數據 |
|
CPU | 32-位超標量 RISC 處理器 高速位處理能力 |
|
|
RAM | 4 Mbyte (SRAM) 或 16 Mbyte (DRAM) 具備內部或外部電池備份能力 4 Mbyte Flash EPROM |
|
|
Environmental conditions | 周?chē)h(huán)境溫度： 0...60 °C 保護等級： IP 20 |
|
|
Dimensions | 239 x 202 x 164 mm (W x H x D) DIN 導軌式安裝 |
|
|
Power supply | 120 / 230 V AC 24 V DC, 冗余 電源損耗： 30 VA max. |
|
|
Approvals | CSA-UL, CE, NAMUR |
|
|
AC 800F 硬件
AC 800F控制器采用一個模塊結構。CPU采用底板式設計，各種模塊–電源供應單元、以太網或現場總線模塊–可按應用放置在上面。在現場總線方面擁有支持PROFIBUS-DPV1、FOUNDATION Fieldbus HSE、MODBUS (master/slave, RTU或ASCII)、IEC 608 0-5-101和 CAN for Freelance Rack I/O 的模塊?，F(xiàn)場總線及其所連接的PROFIBUS slaves都是采用Control Builder F工程工具來配置和進行參數設計，無需其它外部工具。采用GSD文件或FDT/DTM，PROFIBUS slaves 可被集成到系統中。對于FOUNDATION Fieldbus, 可以采用CFF或DD文件來進行配置。這就實現了在無現場設備連接的情況來進行現場總線參數化配置。
采用CAN模塊，可以將Freelance Rack I/O也連接到AC 800F。對于每臺AC 800F控制器來說，您可以操作5個I/O機架，總計約1000個I/O。I/O機架裝有一個連接模塊，可以最多連接9個I/O模塊，可進行獨立安裝，與AC 800F的距離最遠可達400米。
現場總線模塊
AC 800F采用現場總線模塊來采集和處理實時和診斷數據。一臺AC 800F控制器可最多安裝4個總線模塊。
現場總線模塊的任務和特點如下:
o 過程和系統間的電氣隔離
o 模塊狀態的LED指示
o 獨立的故障檢測和故障指示
o 現場總線接線連接
現場總線模塊數據 |
|
|
類型 | 通道 | 功能 |
CAN 模塊 | 1 | 最多連接5個Freelance I/O機架 |
|
|
|
串口模塊 |
| RS /RS4 /RS485 可配置MODBUS, IEC 608 0-5-101遙控協議 |
|
|
|
PROFIBUS 模塊 | 1 | 整個PROFIBUS DPV1 Master |
|
|
|
FF-HSE 模塊 | 1 | 最多連接10個LD 800HSE連接設備，10/100 MBaud， 雙絞線連接 |
|
|
|
以太網模塊
Freelance系統中的過程站、操作員和工程設計等都是通過以太網來進行通訊的。
系統總線的以太網模塊 |
|
|
類型 | 通道 | 功能 |
以太網模塊 | 1 | 雙絞線連接10 base T 用于連接hubs或交換機 |
|
|
|
以太網模塊 | 1 | BNC連接10 base用于瘦同軸纜線(Cheapernet), 10 MBit/s |
|
|
|
以太網模塊 | 1 | 通過連接器AUI連接10 base 5和10 base FL |
