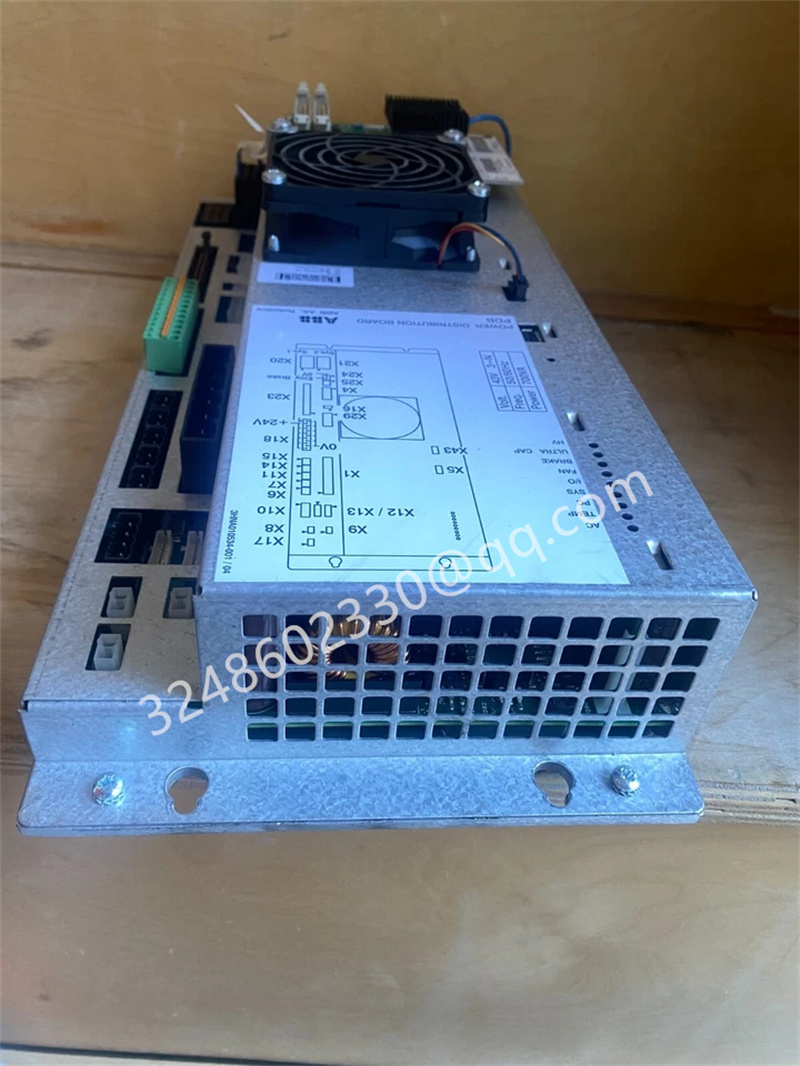

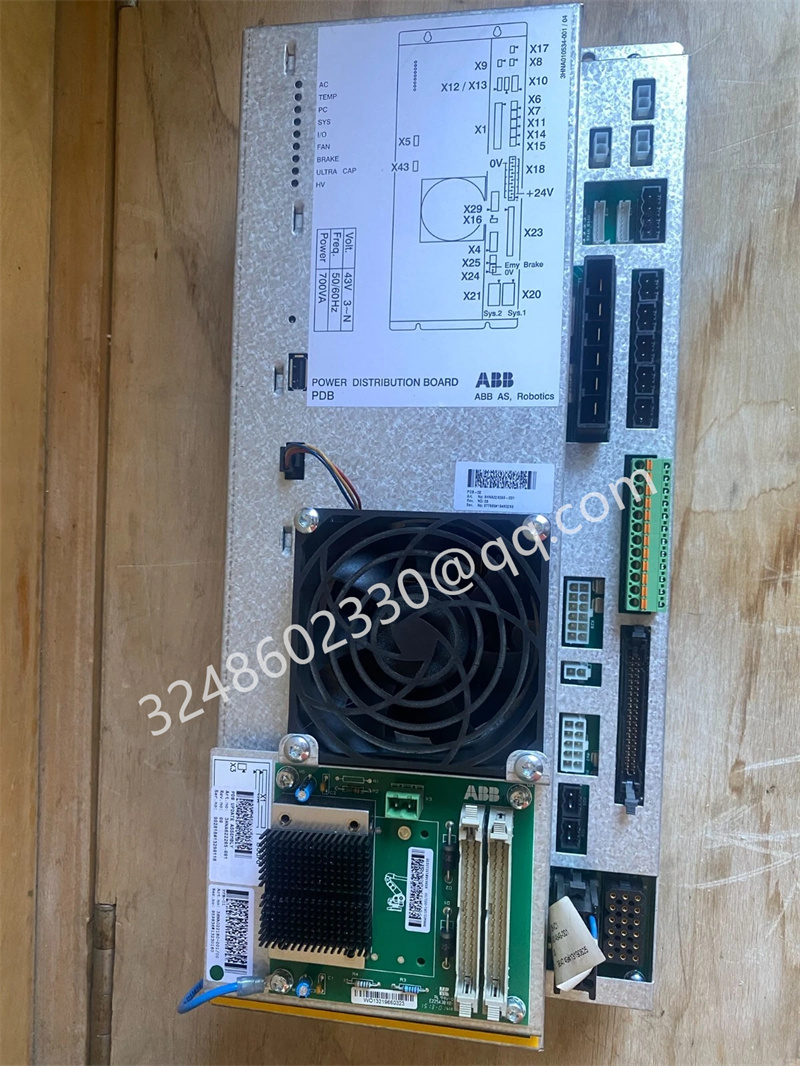

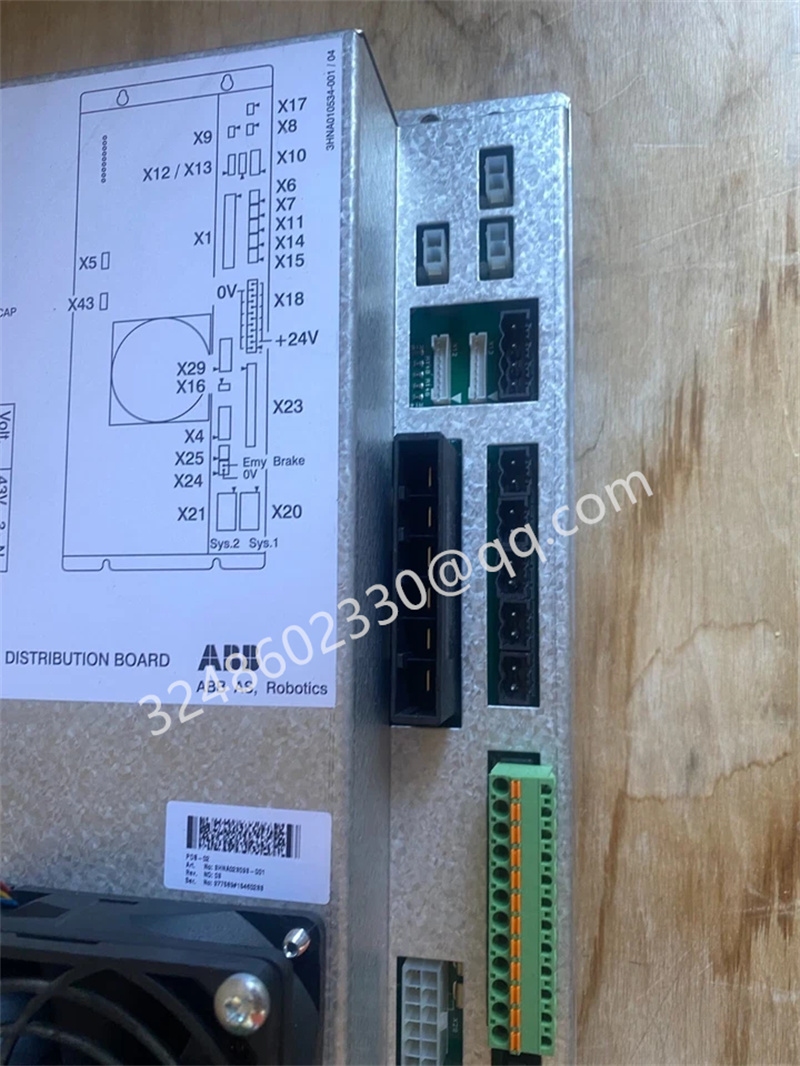

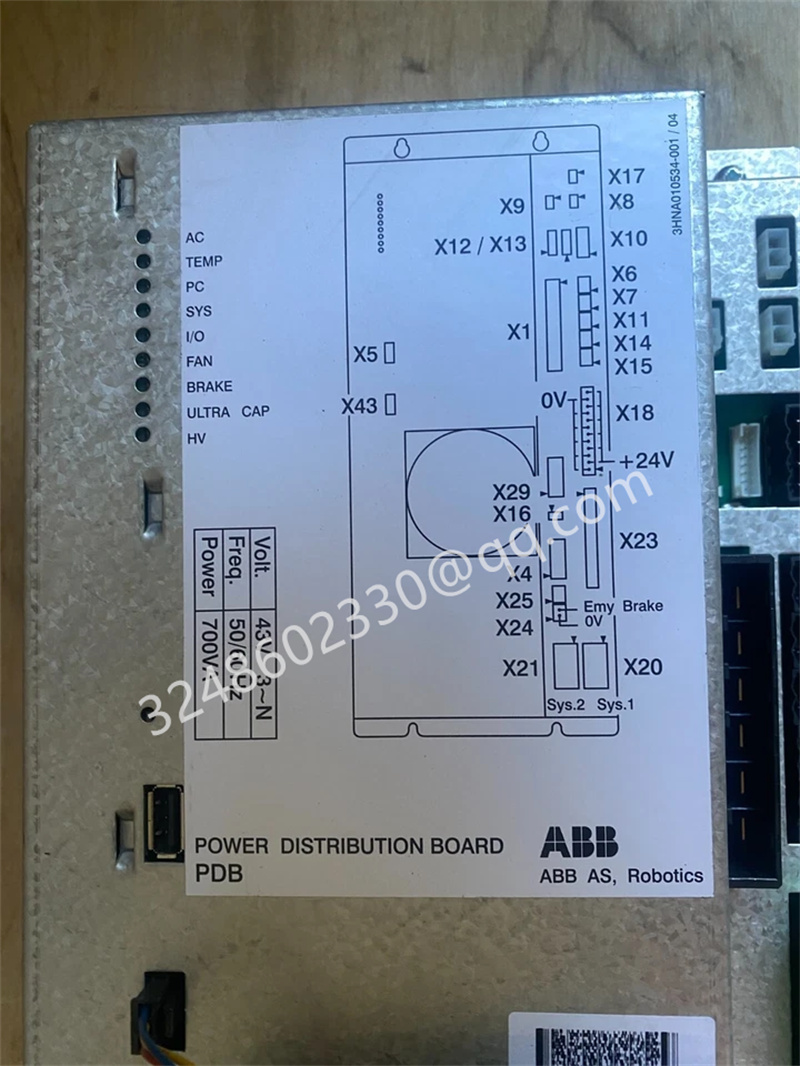

ABB 3HNA023093-001 噴涂機器人控制器
產品概述：
3HNA023093-001 是 ABB IRC5P 噴涂機器人控制柜中的核心電源分配板（PDB-02 型），負責將柜內三相交流電轉換為 24 V DC，并向機器人伺服驅動器、I/O 模塊、溫度檢測板及安全鏈路等提供穩定、隔離的直流電源，被譽為“噴涂系統的心臟”。
主要特點與優勢
集成電源轉換：單塊板卡即可完成 180–260 V AC → 24 V DC / 5 A / 120 W 的整流與濾波，減少額外電源數量，節省機柜空間。
高可靠供電：采用工業級密封鋁合金外殼，IP20 防護，-25 °C…+70 °C 寬溫運行，MTBF>100 000 h，適應高濕、粉塵及溶劑環境。
多協議兼容：板載接口支持 Modbus、PROFINET 與 EtherNet/IP，可與 PLC、DCS 或上位機無縫通訊，實現遠程監控與診斷。
快速維護：模塊化螺釘安裝，支持熱插拔，30 秒內完成故障板更換，大幅降低停機時間。
安全保護：內置過流、過壓、短路及反接保護，防止因電源異常導致的伺服或傳感器損壞。
技術規格
| 項目 | 參數值 |
|---|
| 型號 | 3HNA023093-001 |
| 系列 | PDB-02（電源分配板） |
| 輸入電壓 | 180–260 V AC |
| 輸出電壓 | 24 V DC |
| 輸出電流 | 5 A |
| 額定功率 | 120 W |
| 工作溫度 | -25 °C … +70 °C |
| 尺寸 | 435 mm × 181 mm × 120 mm |
| 重量 | 5.9 kg |
| 接口 | 24 V DC 輸出端子、RJ45 通訊、LED 指示 |
| 認證 | CE、UL |
典型應用場景
噴涂機器人：為 IRC5P 控制柜內伺服驅動器、換色閥、噴槍控制板提供 24 V 直流母線，確保漆膜厚度一致性與工藝節拍。
過程控制：與 PLC/DCS 聯機，實現噴涂線溫度、壓力、流量閉環控制，提高良品率。
能源管理：在分布式噴涂站中，通過總線實時上報電源狀態，便于能耗分析與預測性維護。
相關產品
3HNA031006-001 (PDB-03)：新一代替代型號，具有更高功率密度及 AEP 能量包接口，若需升級需配電纜 3HNA031801-001。
IRC5P 主控制器：與 3HNA023093-001 配套，完成噴涂路徑規劃與安全聯鎖。
DSQC 652 I/O 板：擴展數字量 I/O，與 PDB-02 共用 24 V 母線，減少額外電源需求。
ABB 3HNA023093-001 以緊湊結構、高可靠供電與多協議通訊能力，為噴涂機器人提供穩定電源平臺，是保障漆膜質量與生產效率的關鍵部件。
