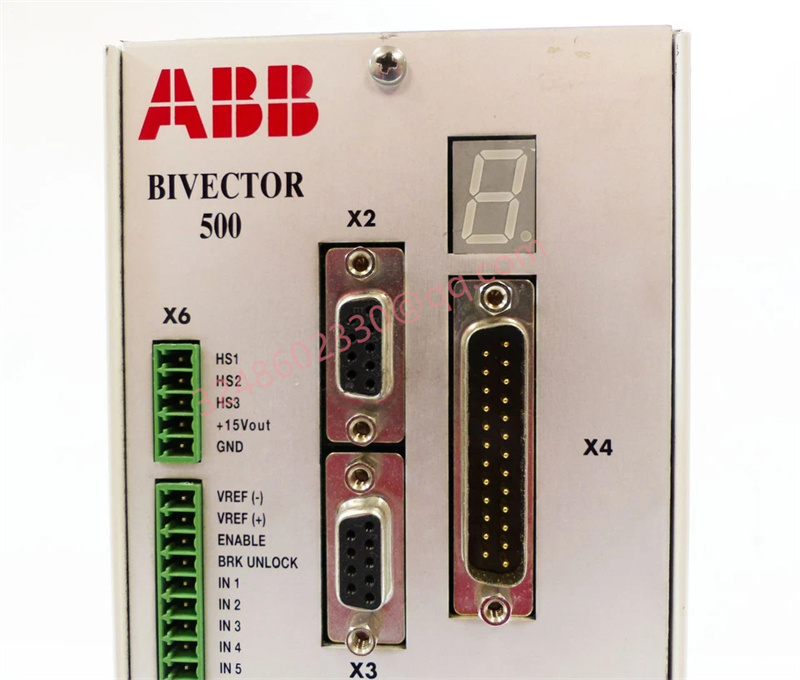

ABB Bivector 500 伺服驅動器
產品概述Bivector 500 系列是 ABB 新一代數字式伺服驅動器，采用模塊化設計，可與 8C 系列無刷伺服電機組成完整驅動系統（PDS），覆蓋 0.75 kW 至 17 kW 功率段。其集成運動控制、安全功能與現場總線通訊于一體，適用于高精度、高動態性能的單軸或多軸伺服應用。
主要特點與優勢
寬功率范圍：提供 3、5、9、13、18、25 共 6 個機座號，連續輸出電流 3.5 A–25 A，對應額定功率 2.4–17.3 kVA（@400 V），可滿足從輕載定位到重載同步的多種需求。
緊湊一體化：將整流、逆變、制動單元和 I/O 接口集成在同一殼體內，機座 S 尺寸無需外部輸入濾波器即可符合 EMC 指令，節省柜內空間。
多協議通訊：標配 EtherNet/IP、Modbus-TCP 及 PROFINET 接口，支持即插即用；可選 CANopen、DeviceNet，方便接入 PLC、DCS 或機器人控制器。
智能制動管理：內置制動 IGBT 與 75 Ω–38 Ω 可選制動電阻，連續制動功率 120 W–2000 W，峰值制動功率 7 kW–16.5 kW，可快速耗散減速能量。
安全集成：具備 Safe Torque Off（STO）、Safe Brake Control（SBC）等 SIL2/PL d 級安全功能，無需外部安全繼電器即可實現 EN 61800-5-2 要求。
簡易調試：通過 Key-B 型手持鍵盤或 ABB PC 工具 DriveStudio 進行參數向?qū)?、示波器與自整定，調試時間縮短 50 %。
技術規格表
| 機座號 | 連續電流 (A) | 峰值電流 (A) | 額定功率 (kVA) | 內置制動電阻 (Ω) | 連續制動功率 (W) | 峰值制動功率 (kW) | 尺寸 (H×W×D mm) | 重量 (kg) |
|---|
| 3 | 3.5 | 7.0 | 2.4 | 75 | 120 | 7.0 | 220×90×195 | 4.6 |
| 5 | 5.3 | 10.6 | 3.6 | 75 | 120 | 7.0 | 220×90×195 | 8.6 |
| 9 | 8.8 | 17.6 | 5.5 | 54 | 200 | 10.0 | 270×110×220 | 10.5 |
| 13 | 13.0 | 26.0 | 9.0 | 54 | 200 | 10.0 | 300×130×240 | 14.0 |
| 18 | 18.0 | 36.0 | 12.4 | 38 | 2000 | 16.5 | 350×150×260 | 18.5 |
| 25 | 25.0 | 50.0 | 17.3 | 38 | 2000 | 16.5 | 380×180×290 | 24.0 |
典型應用場景
包裝機械：高速貼標、熱封、飛剪定位，利用 1 ms 周期實現 ±0.1 mm 精度。
機床進給：CNC 銑床、車床主軸定向，配合 8C 伺服電機實現剛性攻絲與插補。
機器人關節：六軸機器人關節伺服，借助 EtherNet/IP 實現 250 μs 同步周期。
印刷與造紙：張力控制、套色系統，利用內置制動單元快速吸收卷繞/放卷能量。
可選附件與相關型號
BVC1HRCP005AAP：機座 5 完整驅動器，含 STO、編碼器接口及面板，現貨供應。
BVC1HRD010502P：機座 9 大功率版本，配內置制動單元與 PROFINET 接口。
外部制動電阻：可選 75 Ω/120 W 至 38 Ω/2000 W 規格，滿足長周期制動需求。
Key-B 手持鍵盤：現場參數整定、故障診斷與示波器功能，調試必備。
ABB Bivector 500 以緊湊體積、高動態性能與豐富通訊接口，為 OEM 與終端用戶提供了經濟、可靠且易于集成的伺服驅動解決方案。
