充電頭網拿到了魅藍一款140W多口氮化鎵充電器，這款充電器采用圓潤白色機身，配有折疊插腳，小巧便攜。充電器具備2C1A輸出接口，單個接口支持140W輸出，并支持功率自動分配，雙USB-C口同時輸出時為65+65W輸出，支持為兩臺筆記本電腦同時供電。

這款充電器的USB-A口支持18W快充，與USB-C口共同使用時支持100+18W功率分配，可滿足手機與電腦同時快充需求。下面就帶來魅藍這款140W氮化鎵充電器的拆解，一起看看內部的方案和用料。

此前充電頭網還拆解過魅藍65W 1A1C氮化鎵快充充電器，歡迎查閱。

魅藍140W氮化鎵充電器開箱



包裝盒正面印有l(wèi)ifeme品牌、GaN 140W、產品套裝外觀以及名稱——lifeme 140W極速充電器。





背面印有產品賣點、詳細規格參數以及商家信息。

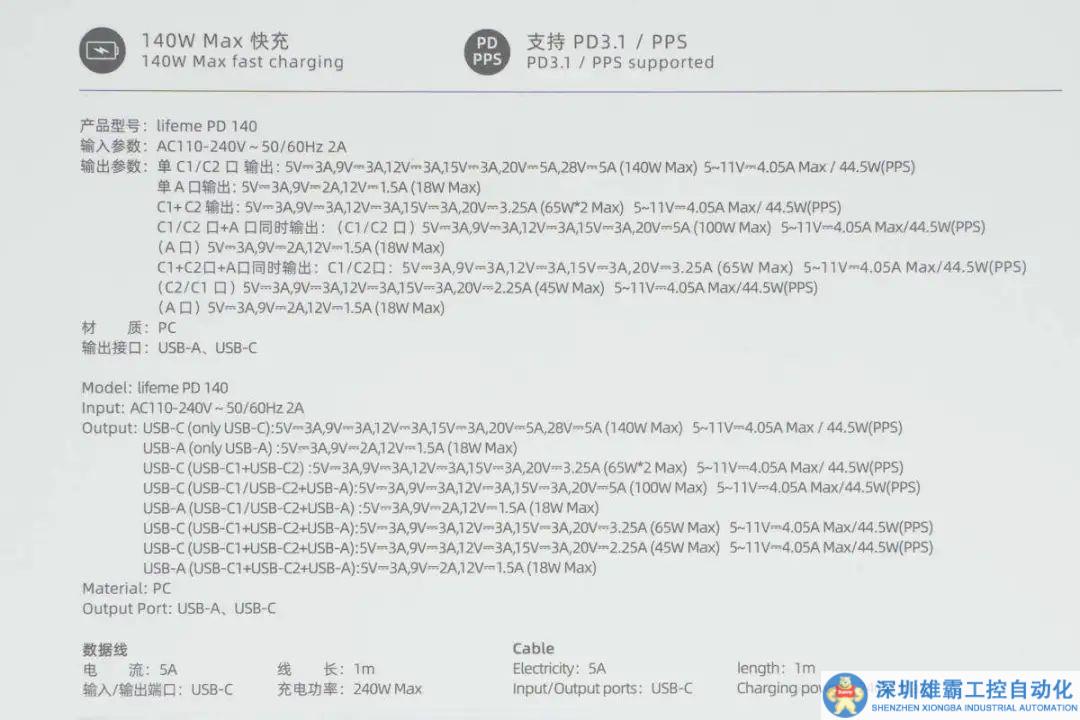

包裝盒上參數特寫，下面到產品實物環節再詳細介紹。

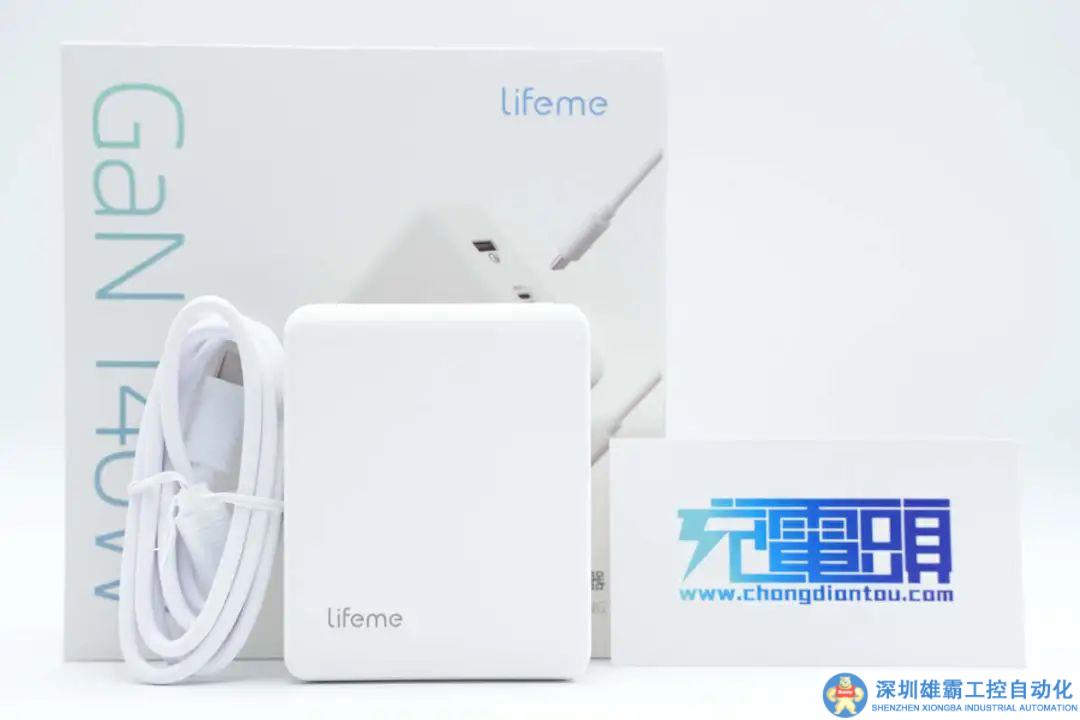

包裝內含充電器以及數據線。

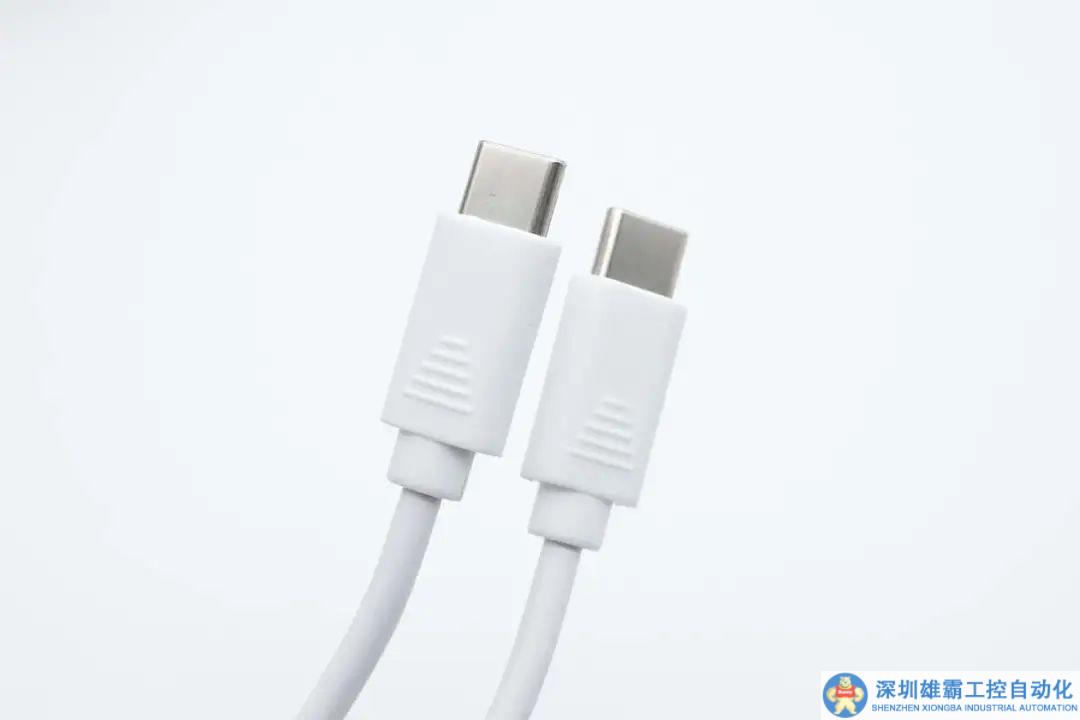

附帶數據線是USB-C to USB-C線，兩端線頭外殼上設計有凸齒，方便用戶插拔。

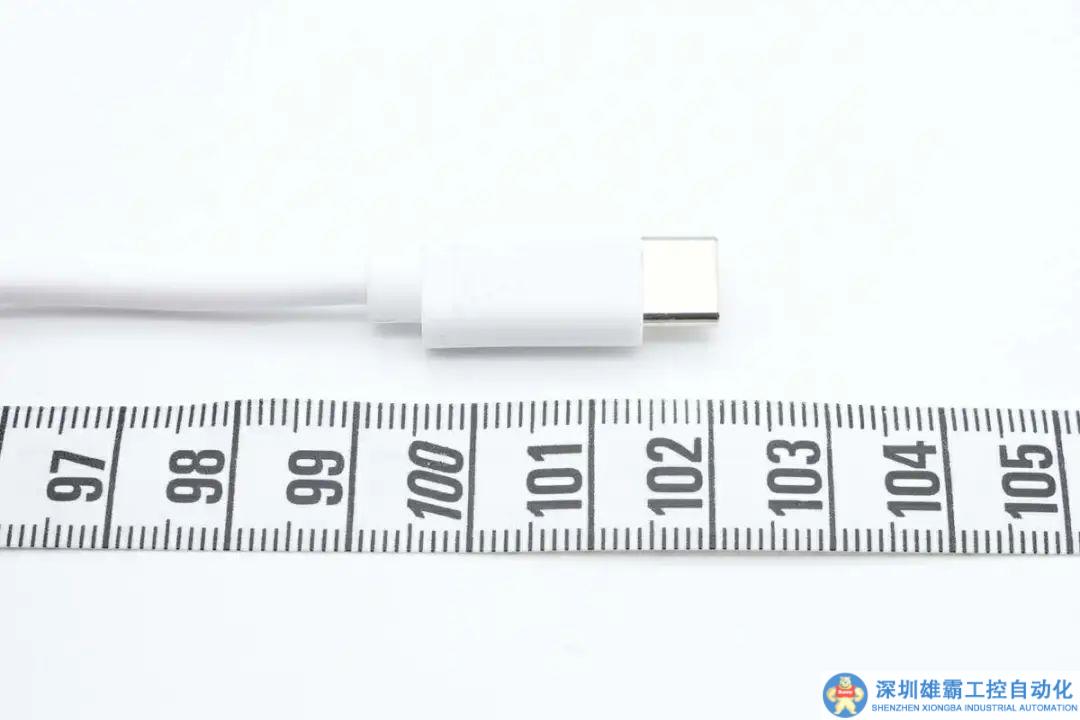

實測數據線長度約為102cm。

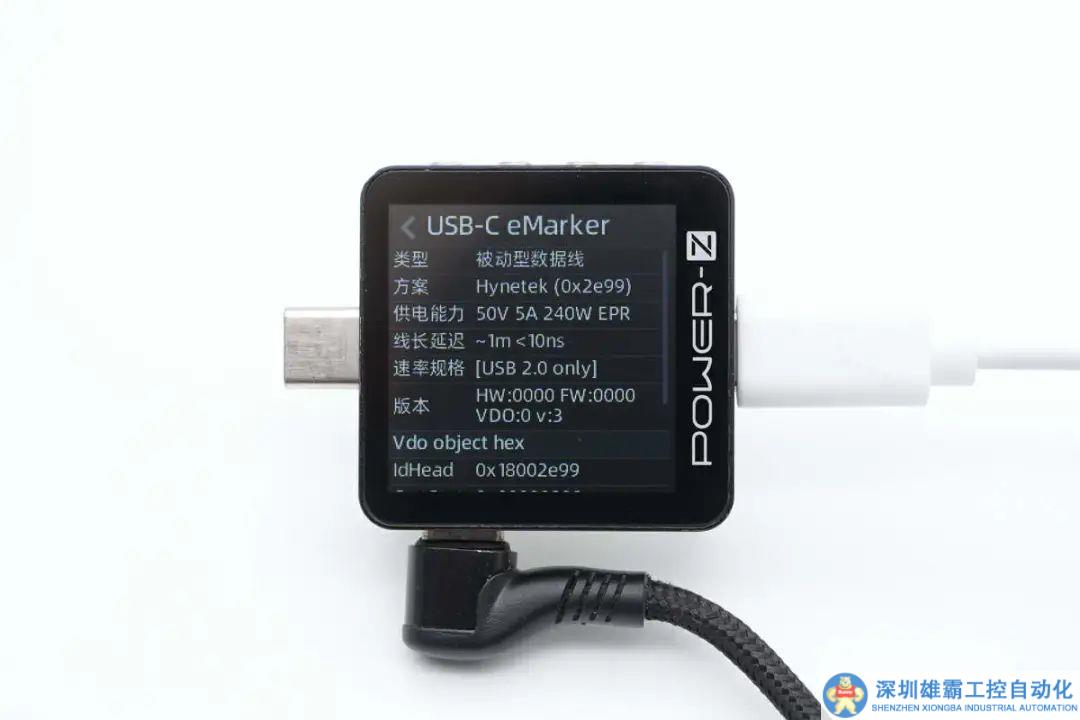

使用ChargerLAB POWER-Z KM003C測得線纜帶有E-Marker芯片，電力傳輸能力為50V5A，支持USB PD3.1 240W快充，數據傳輸能力為USB 2.0。

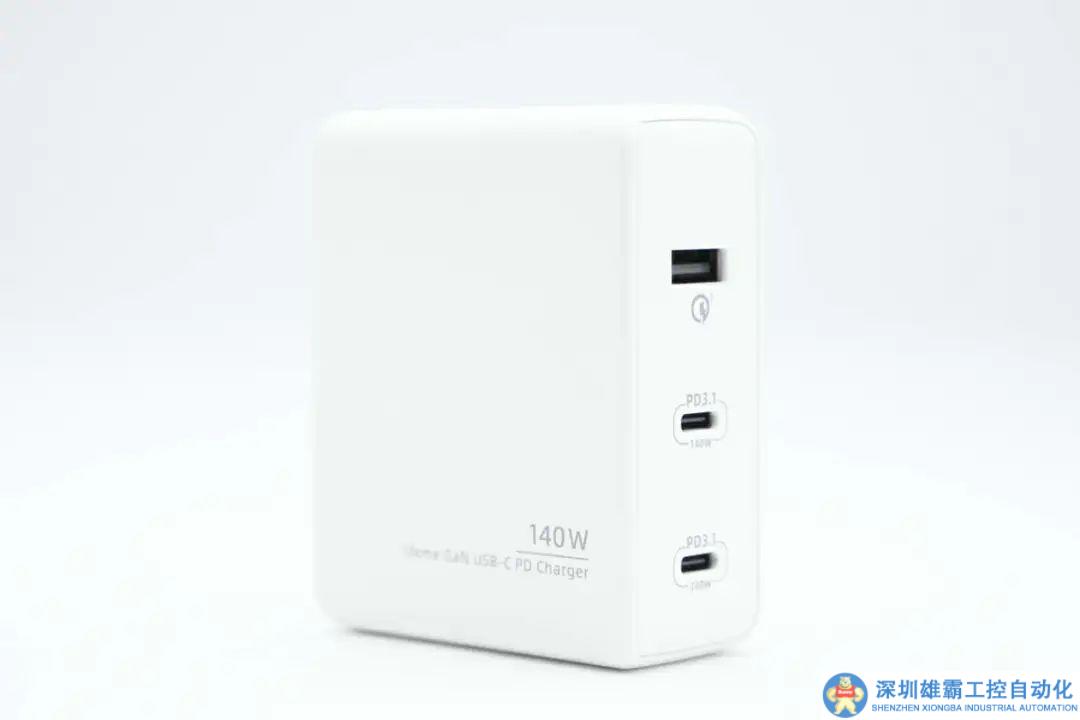

充電器機身主體為白色基調，機身外殼啞光工藝處理，邊緣過渡圓潤，整體設計比較大眾化。

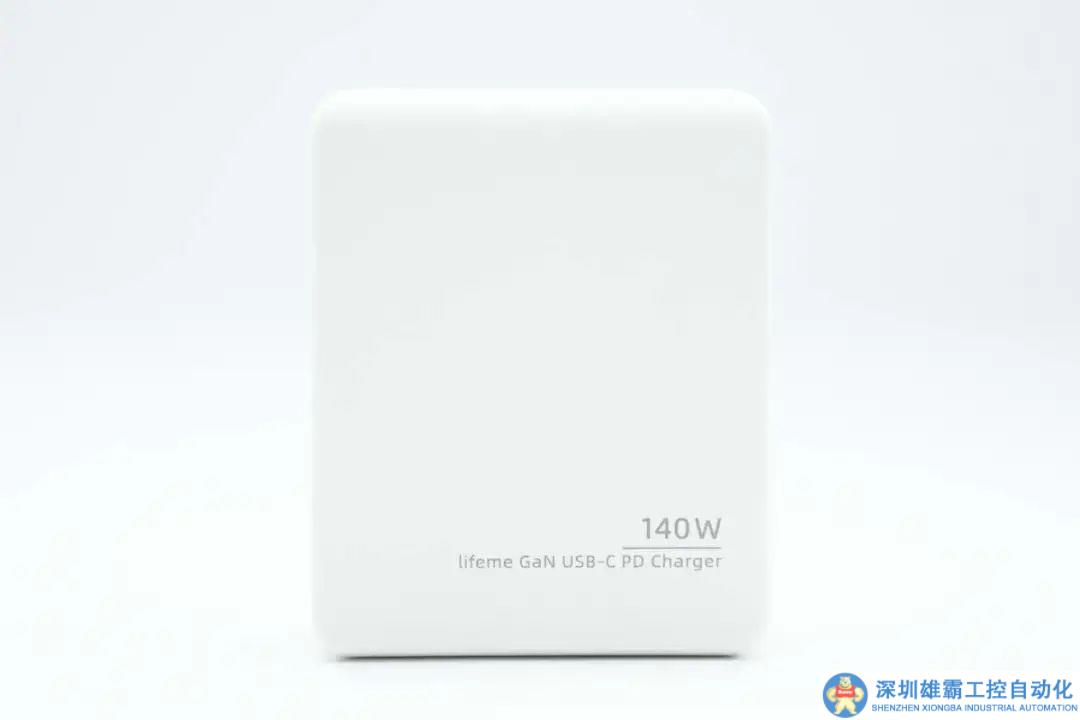

機身一面印有140W和lifeme GaN USB-C PD Charger的英文名稱。





另一面印有l(wèi)ifeme品牌。

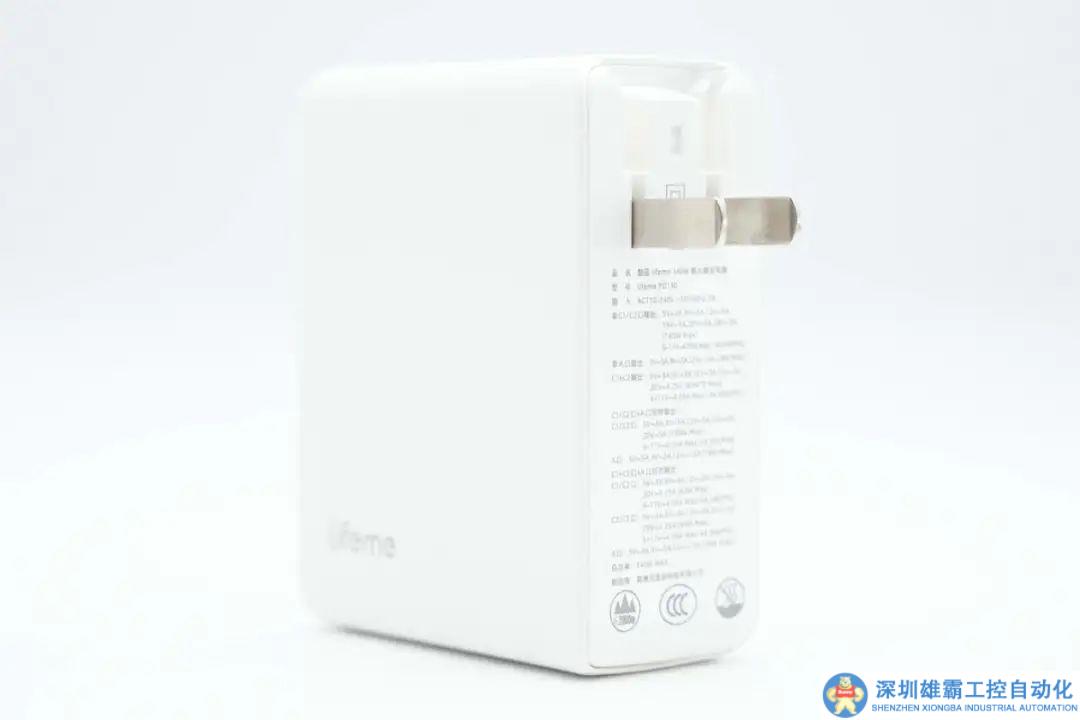

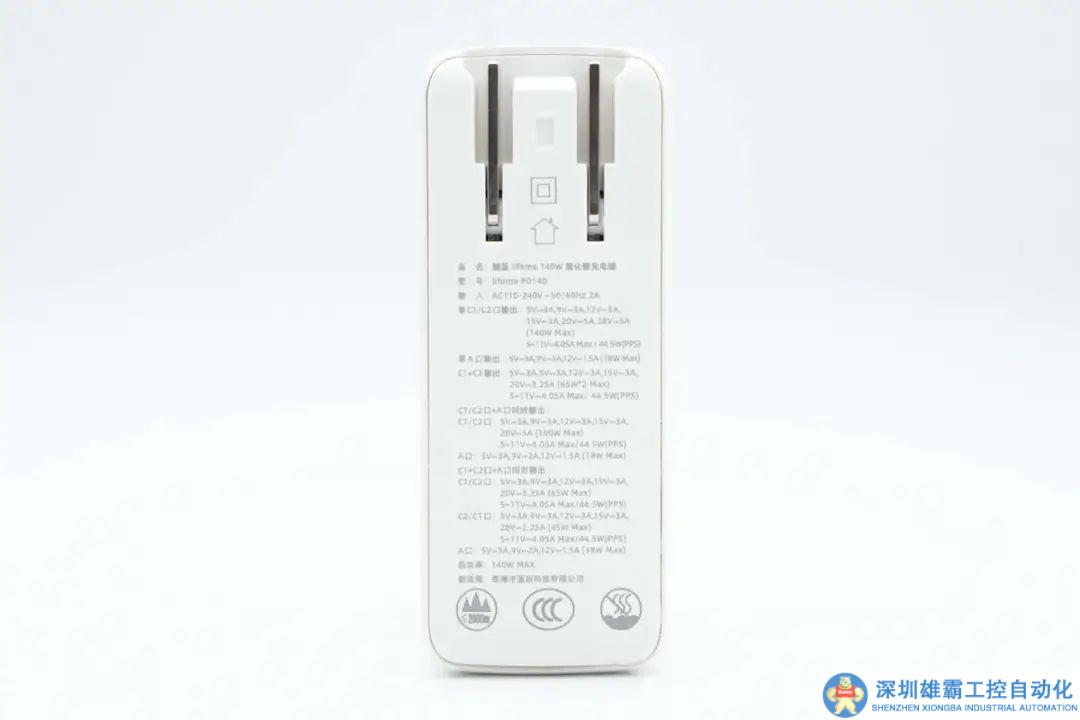

輸入端外殼上印有充電器詳細規格參數。





充電器參數特寫

品名：魅藍 lifeme 140W 氮化鎵充電器

型號：lifeme PD 140

輸入：AC110-240V~50/60Hz 2A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A（140W Max）

PPS：5-11V4.05A 44.5W

USB-A：5V3A、9V2A、12V1.5A（18W Max）

雙口同時輸出：

USB-C1+USB-C2：65W+65W（5V3A、9V3A、12V3A、15V3A、20V3.25A Max）

PPS：5-11V4.05A 44.5W

USB-C1/C2+USB-A：100W+18W（

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A （100W Max）

PPS：5-11V4.05A 44.5W

USB-A：5V3A、9V2A、12V1.5A（18W Max））

三口同時輸出：

USB-C1+USB-C2+USB-A：65W+45W+18W或45W+65W+18W（

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A （65W Max）

PPS：5-11V4.05A 44.5W

USB-C2/C1：5V3A、9V3A、12V3A、15V3A、20V2.25A （45W Max）

PPS：5-11V4.05A 44.5W

USB-A：5V3A、9V2A、12V1.5A（18W Max））

總功率：140W Max

制造商：珠海市藍辰科技有限公司





充電器配備可折疊國標插腳，讓這款產品能夠方便攜帶出門。





機身另一端配備2C1A三個USB接口，接口旁印有QC3.0以及PD3.1快充標識，USB-C口旁還印有140W對應功率字樣。

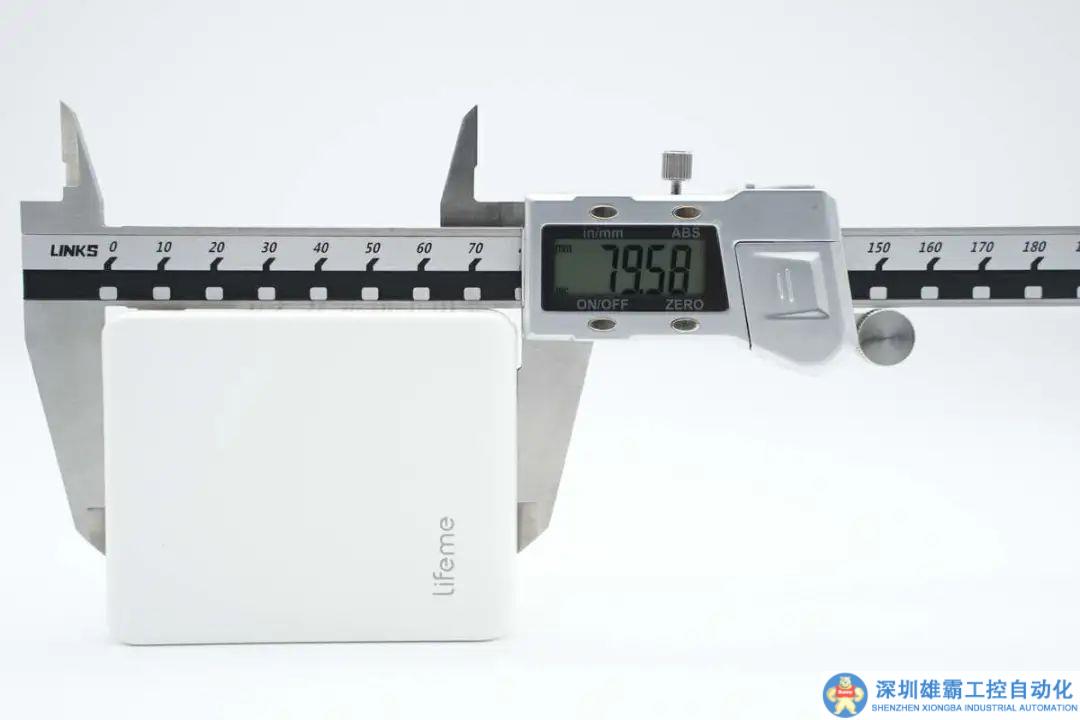

實測充電器機身長度為79.58mm。

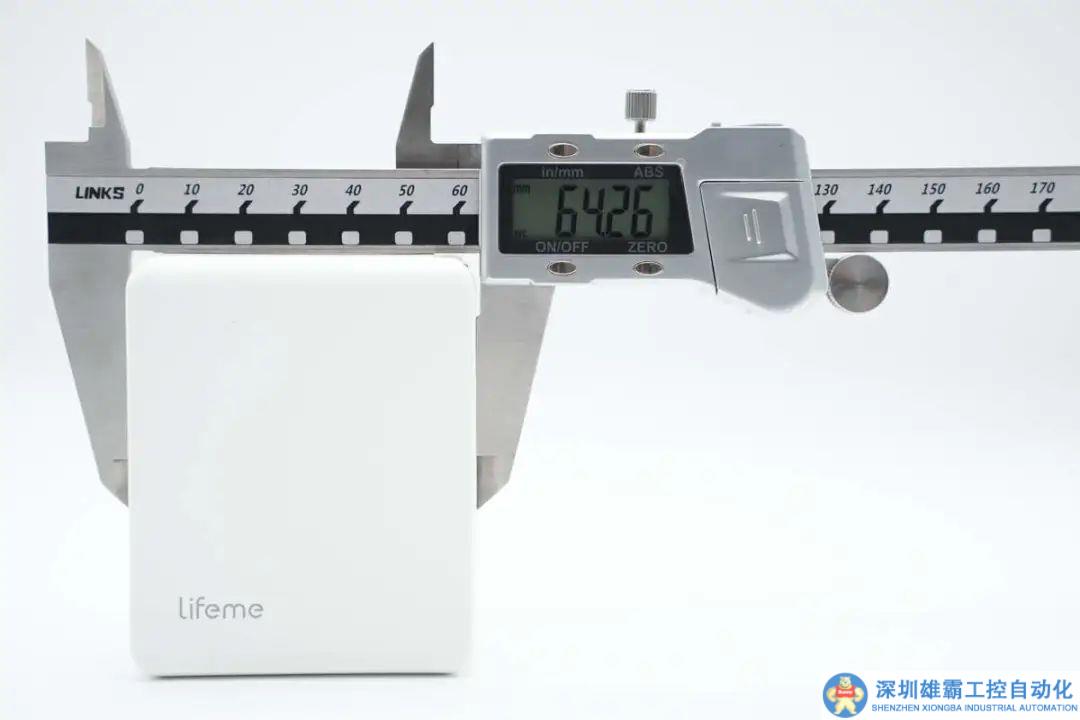

機身寬度為64.26mm。

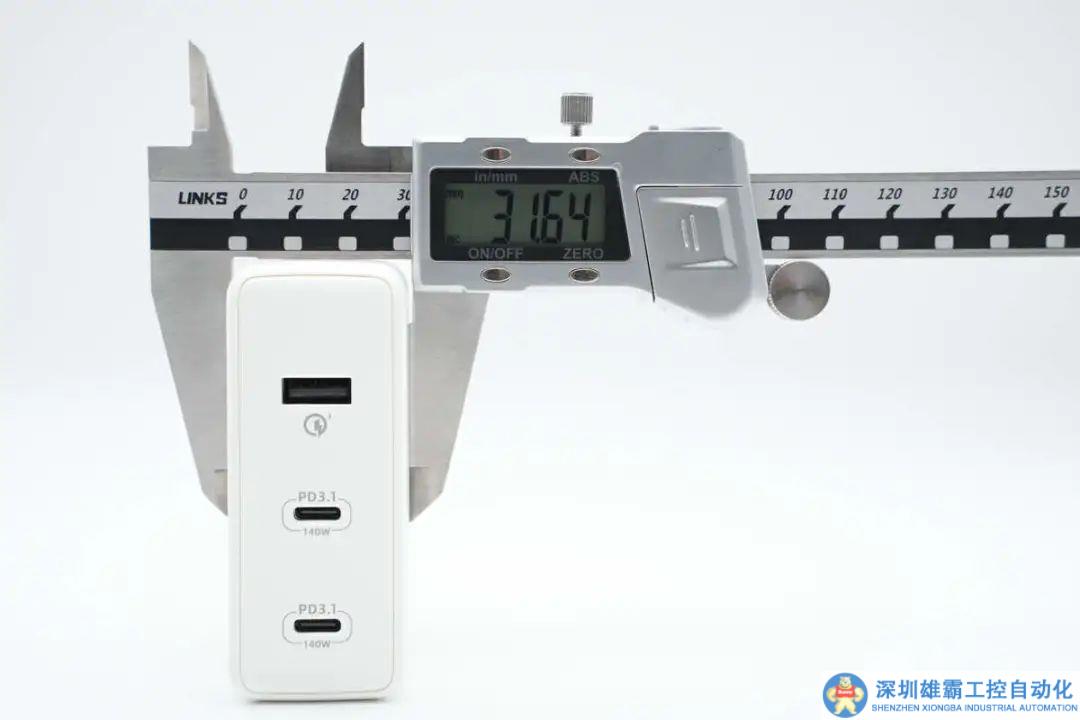

厚度為31.64mm。

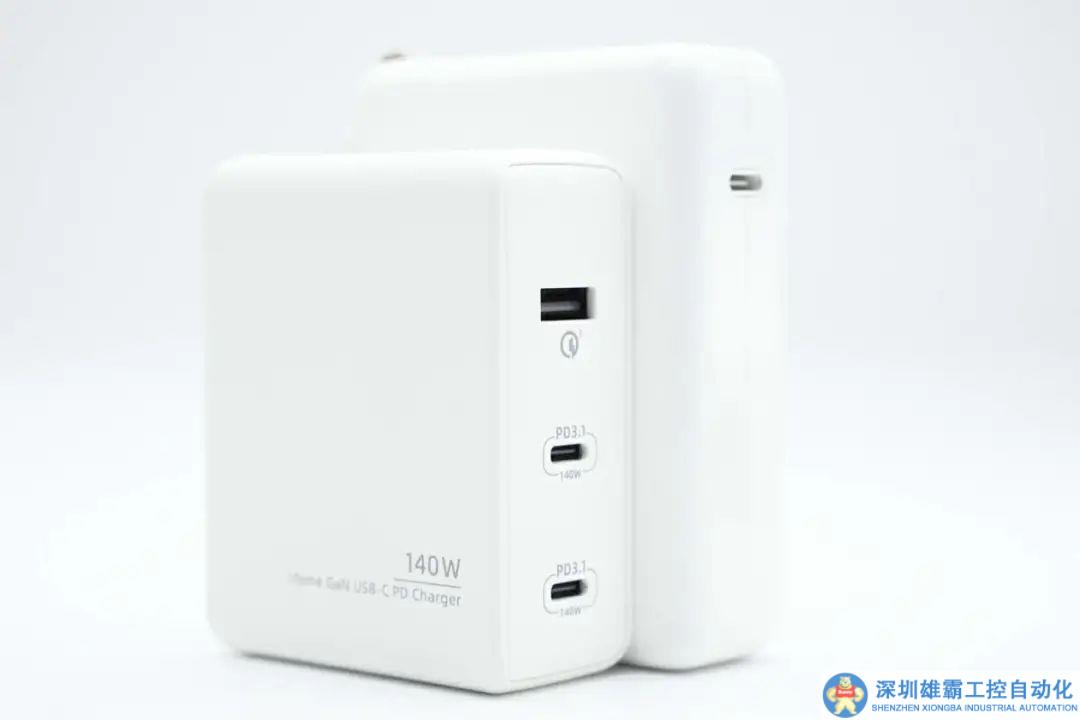

和蘋果140W充電器對比，魅藍這款要小很多。

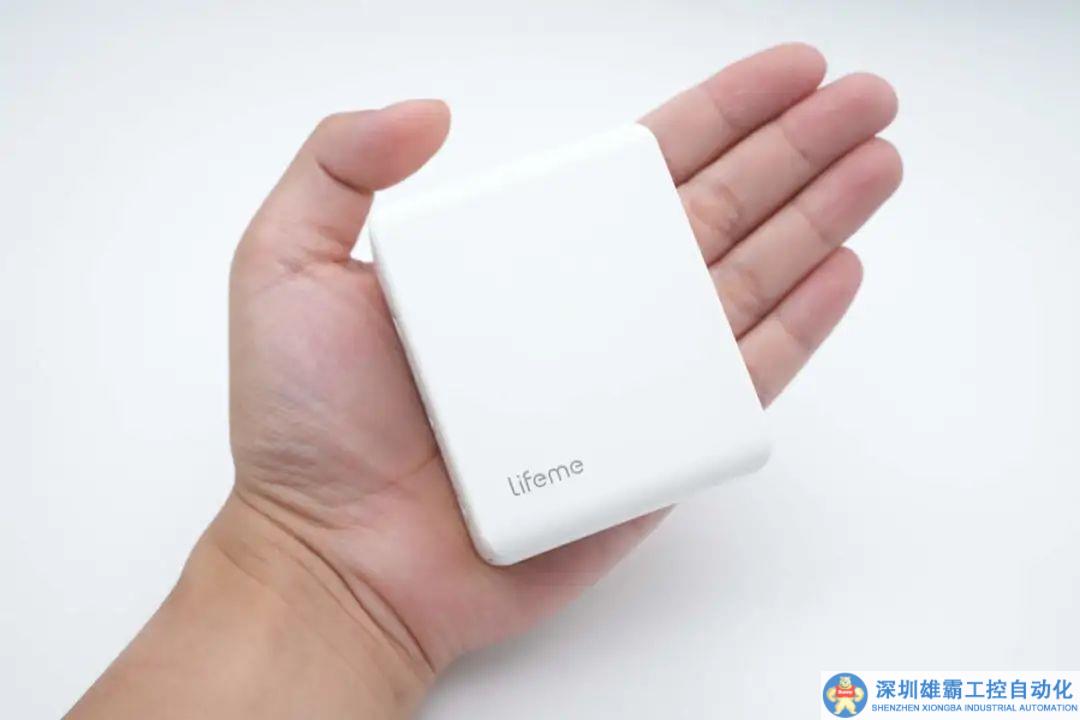

充電器拿在手上的大小直觀感受。





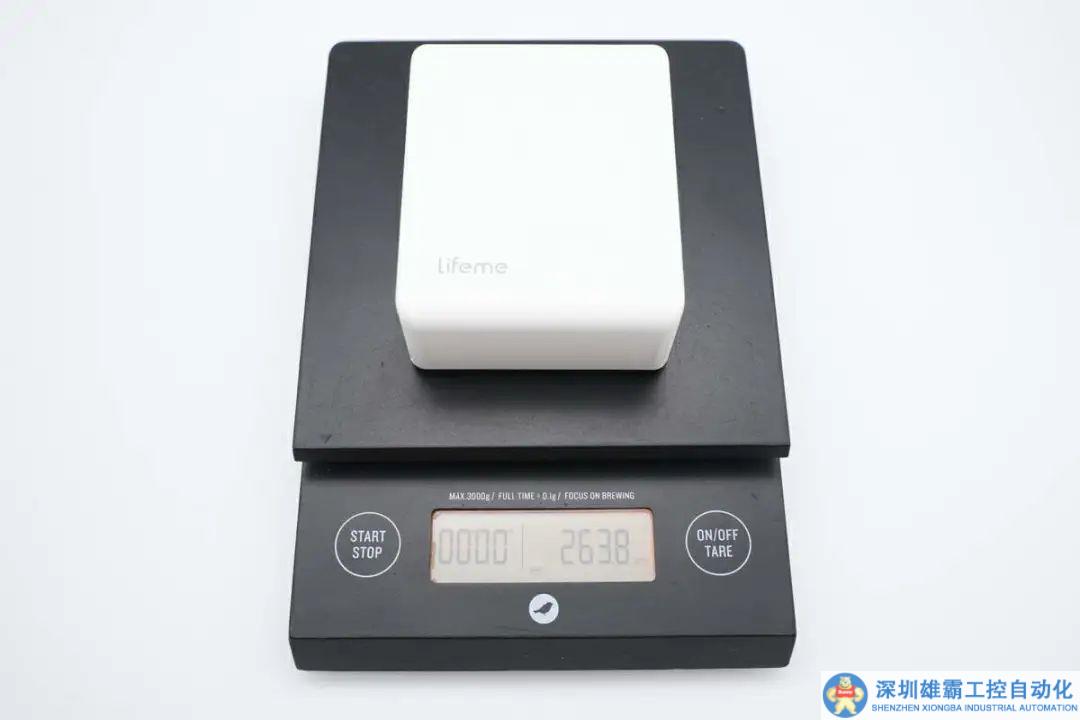

另外測得充電器凈重約為286g。

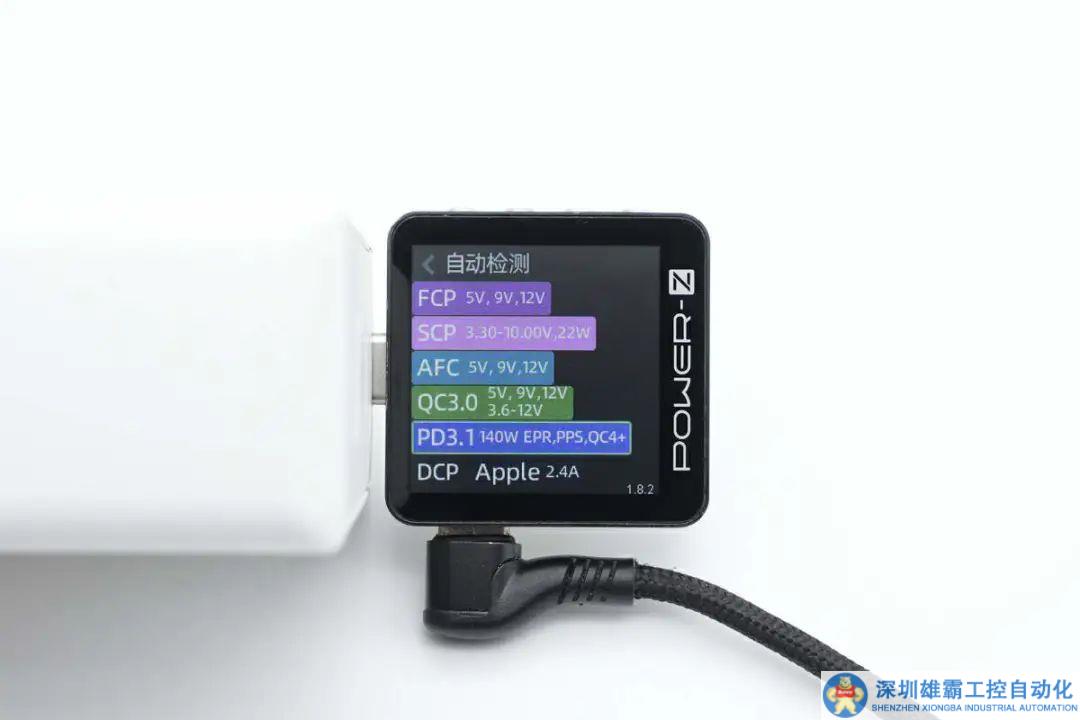

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.1、PPS、DCP、Apple 2.4A充電協議。

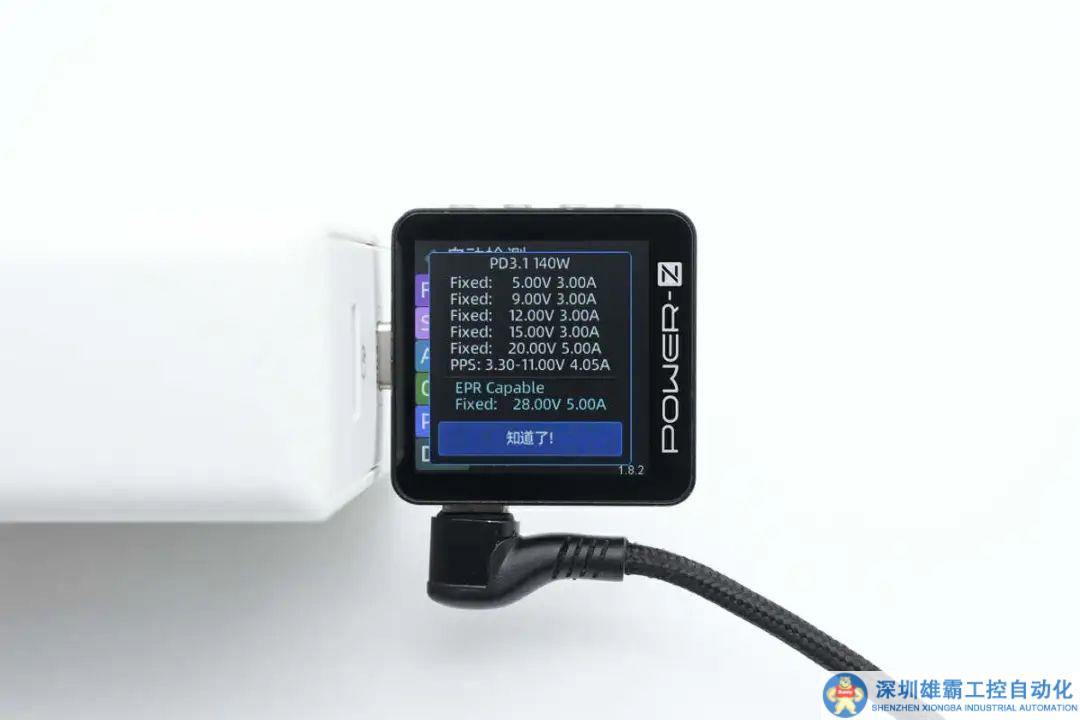

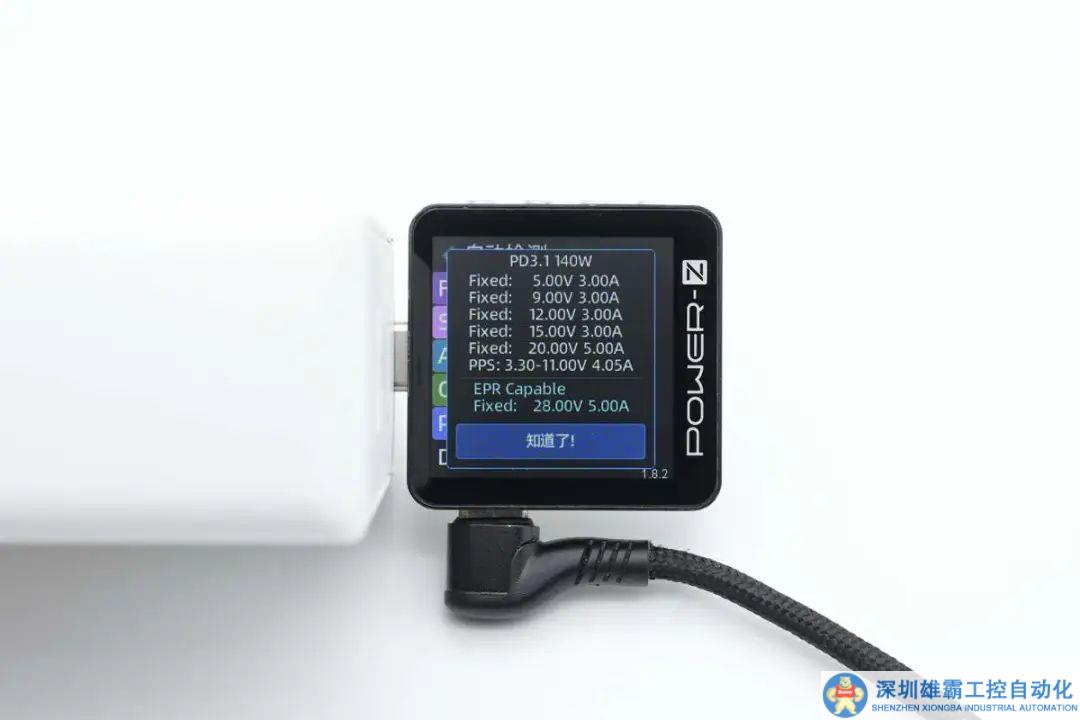

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六組固定電壓檔位，以及3.3-11V4.05A一組PPS電壓檔位。

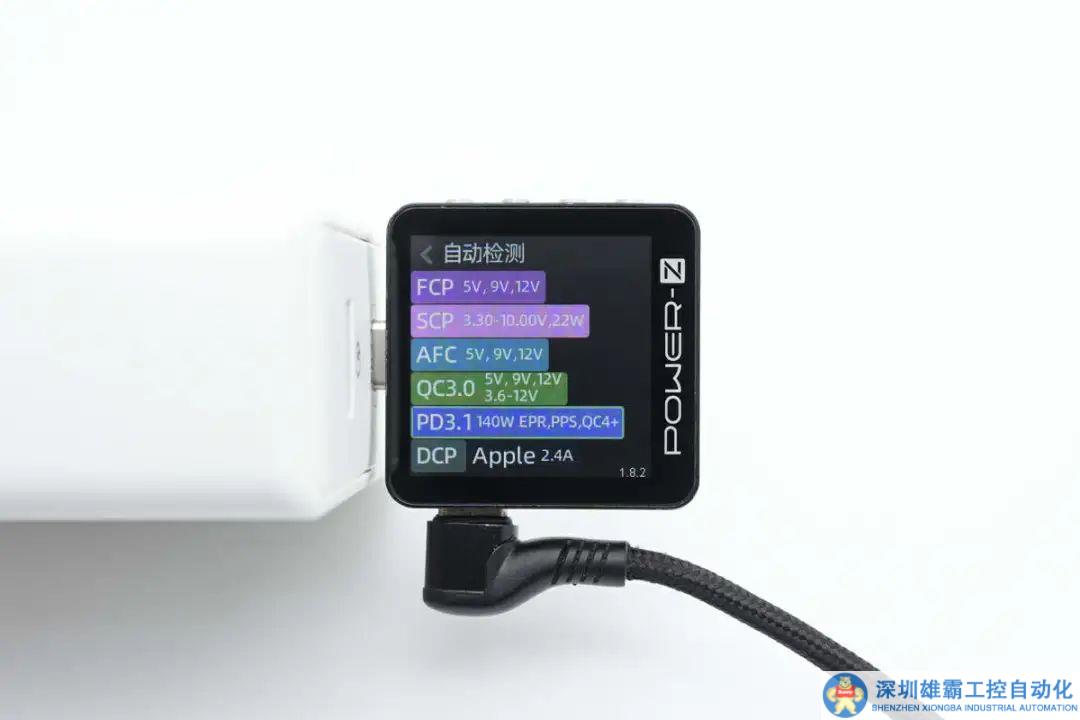

測得USB-C2口兼容協議和USB-C1口的一樣。





PDO報文也相同，兩個USB-C口支持功率盲插。

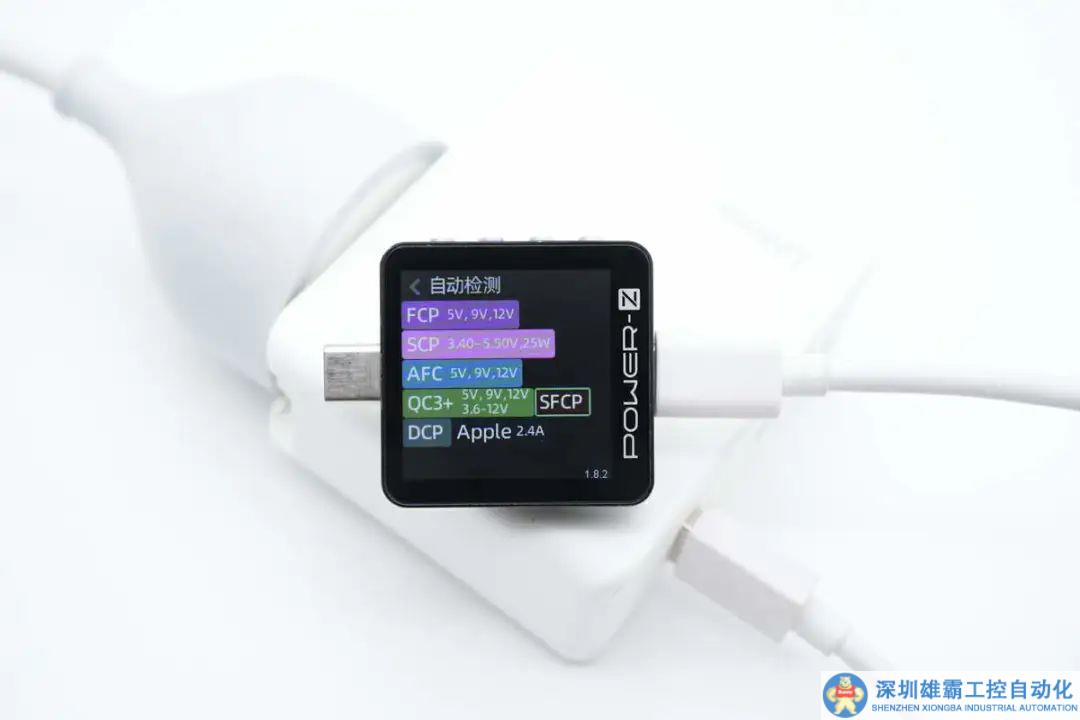

最后測得USB-A口支持FCP、SCP、AFC、QC3+、SFCP、DCP、Apple 2.4A充電協議。

魅藍140W氮化鎵充電器拆解

看完了魅藍這款氮化鎵充電器的開箱，下面就進行拆解，一起看看內部的方案和用料。

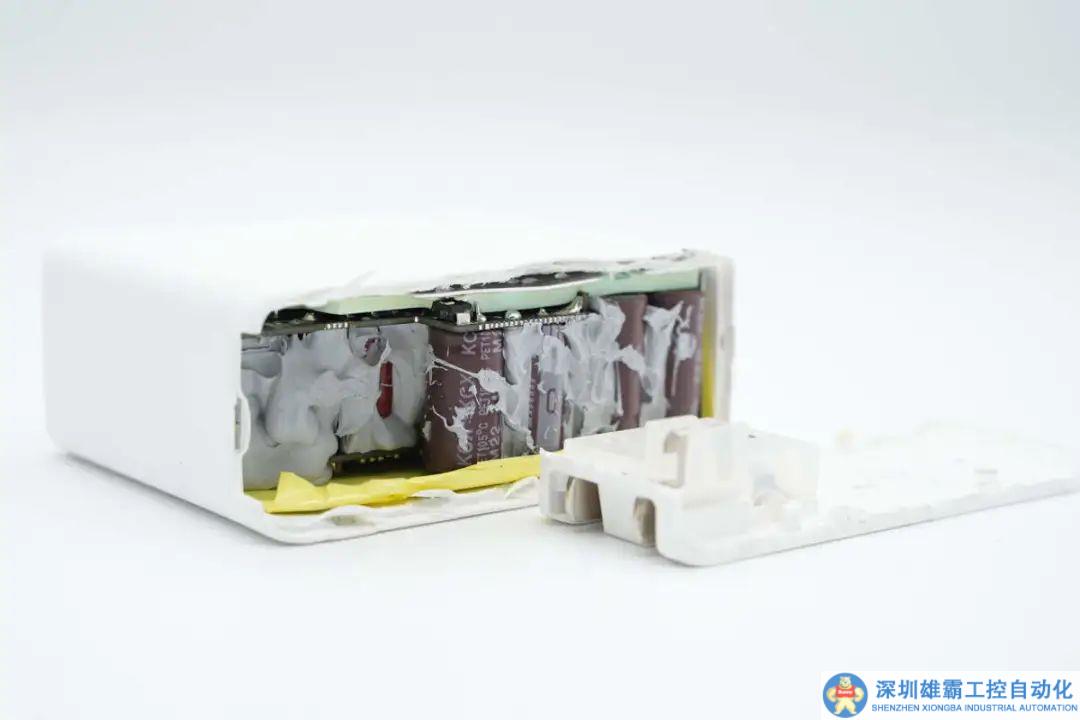

首先沿接縫拆下折疊插腳側板，與外殼通過超聲波焊接。

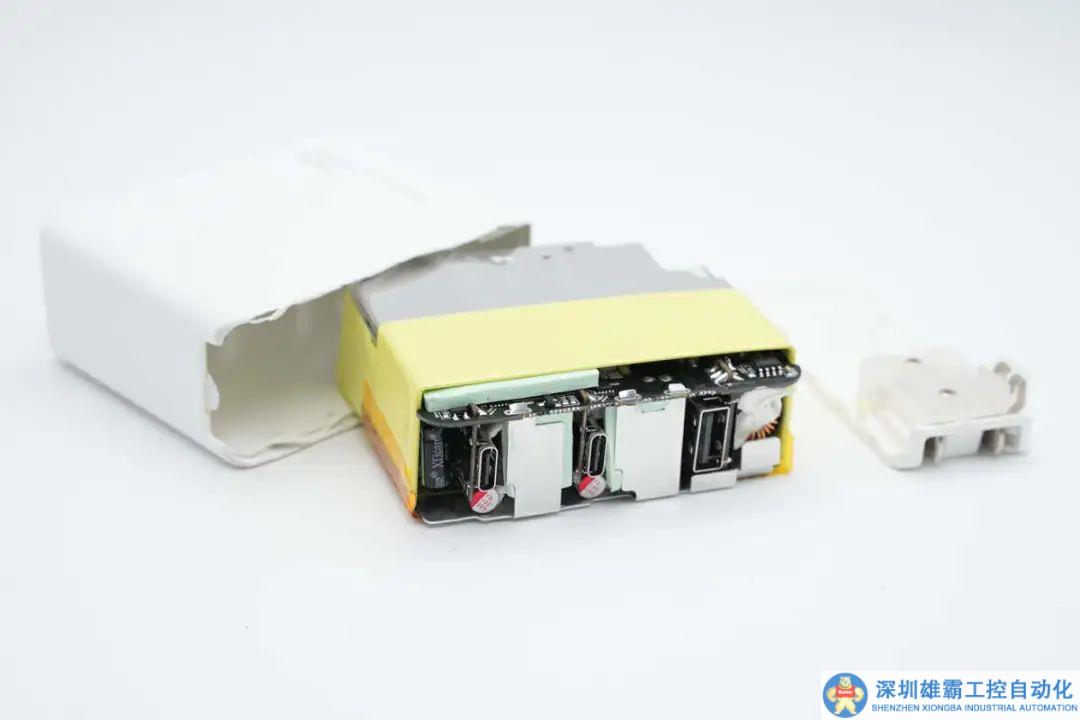

從殼體內部抽出PCBA模塊。

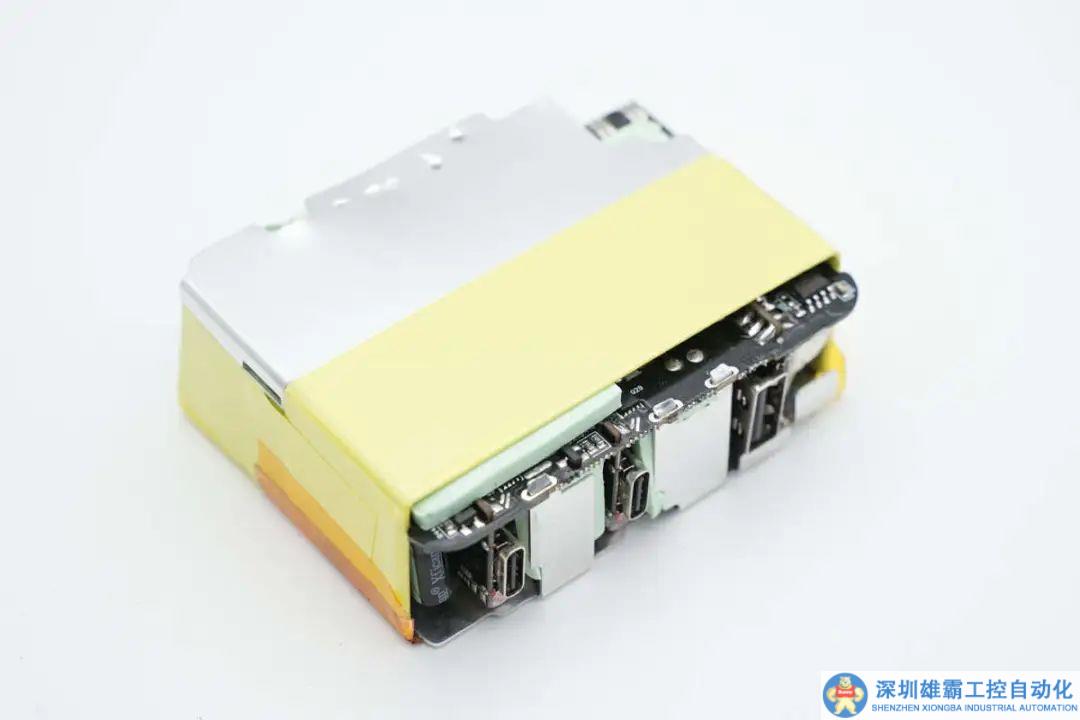

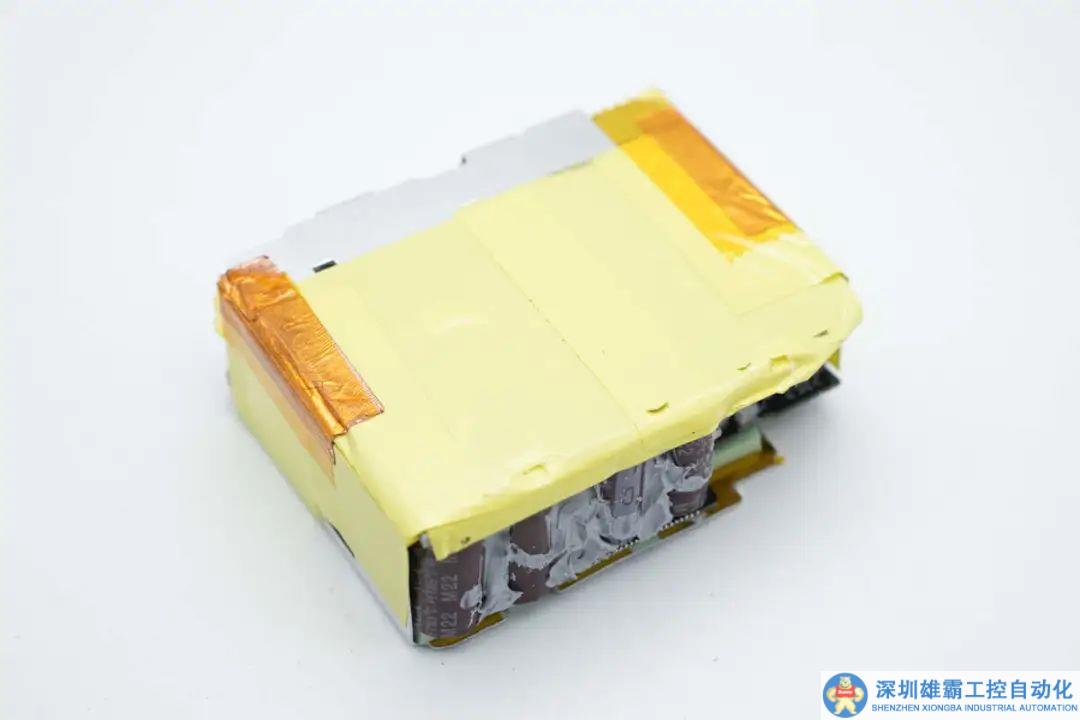

PCBA模塊整體包裹鋁制散熱片，并粘貼膠帶絕緣。





PCBA模塊背面也設有散熱片，并粘貼導熱墊散熱。





散熱片通過彎折固定。

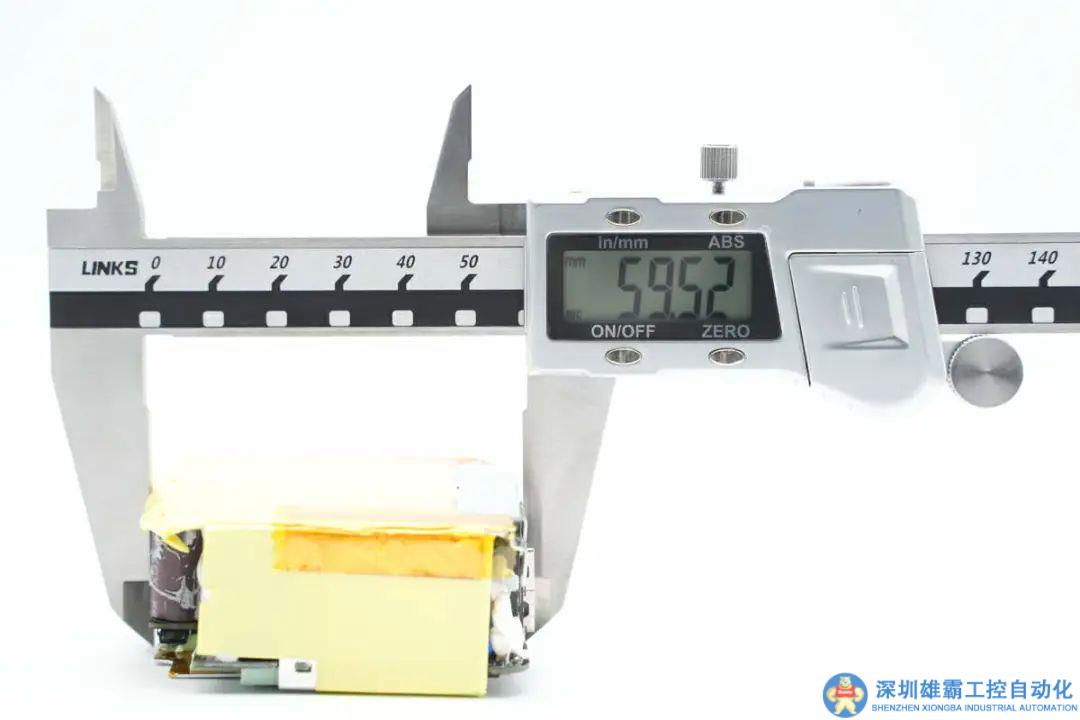

使用游標卡尺測得PCBA模塊長度約為59.5mm。

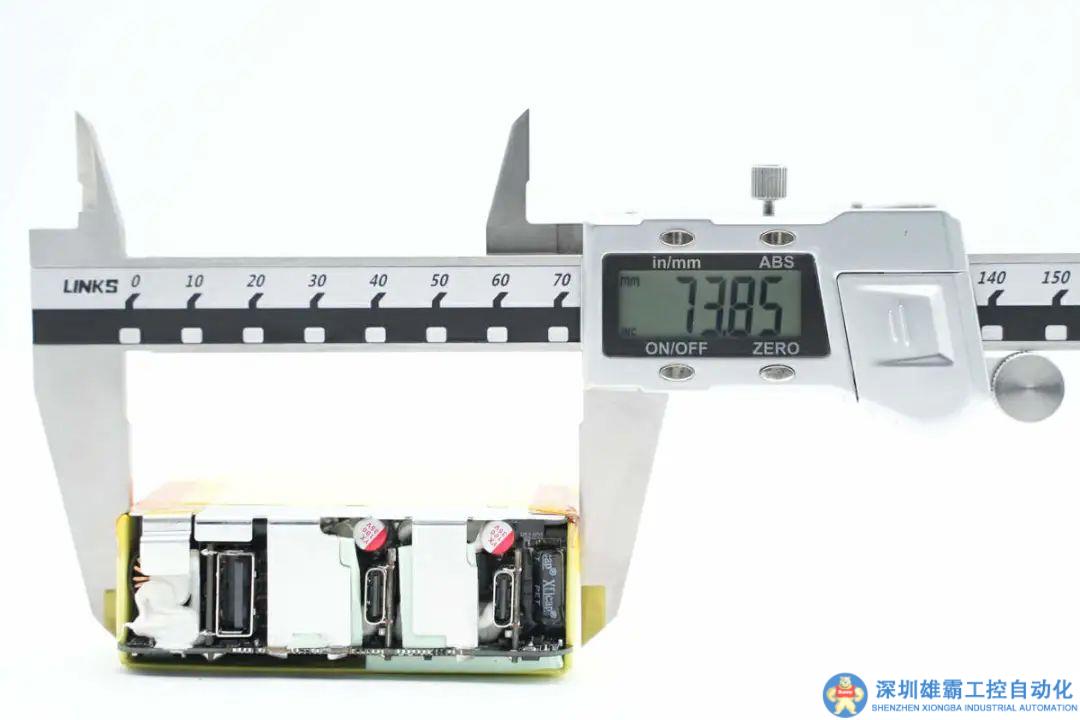

PCBA模塊寬度約為73.85mm。

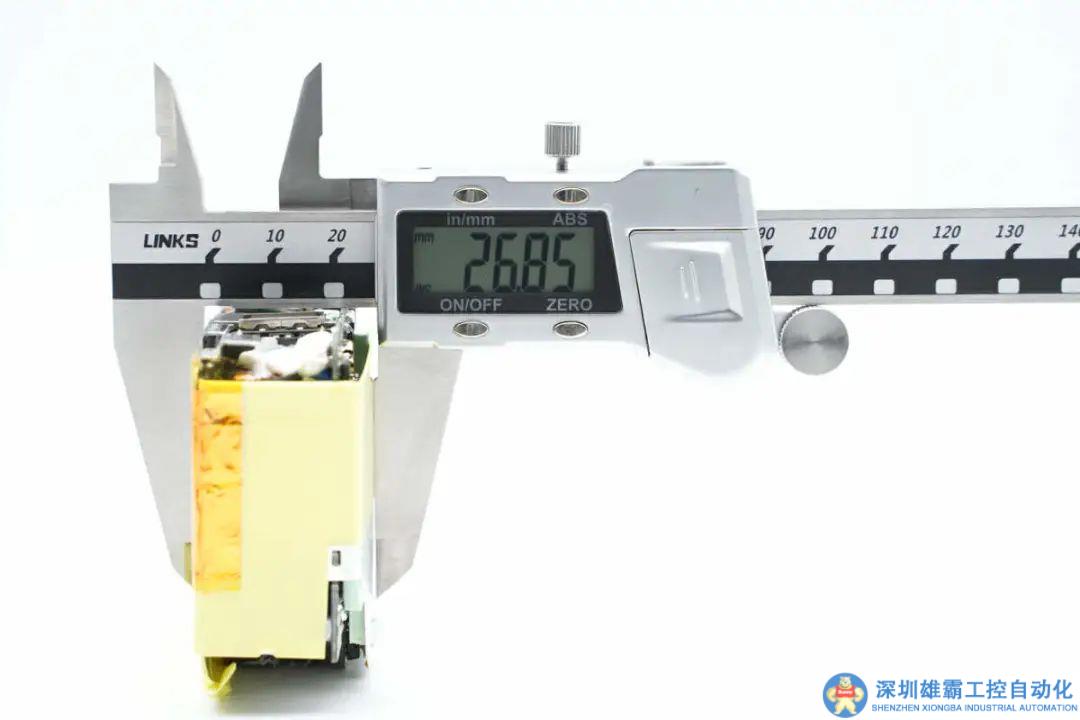

PCBA模塊厚度約為26.85mm。

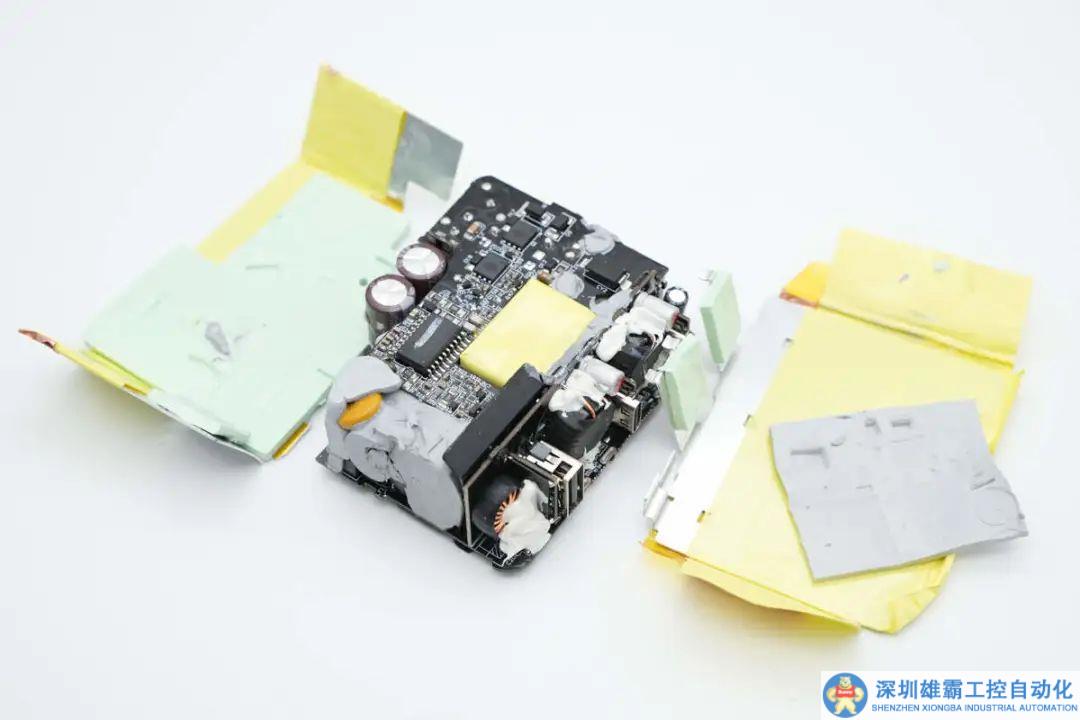

拆解取下PCBA模塊兩側的散熱片，內部粘貼導熱墊填充。

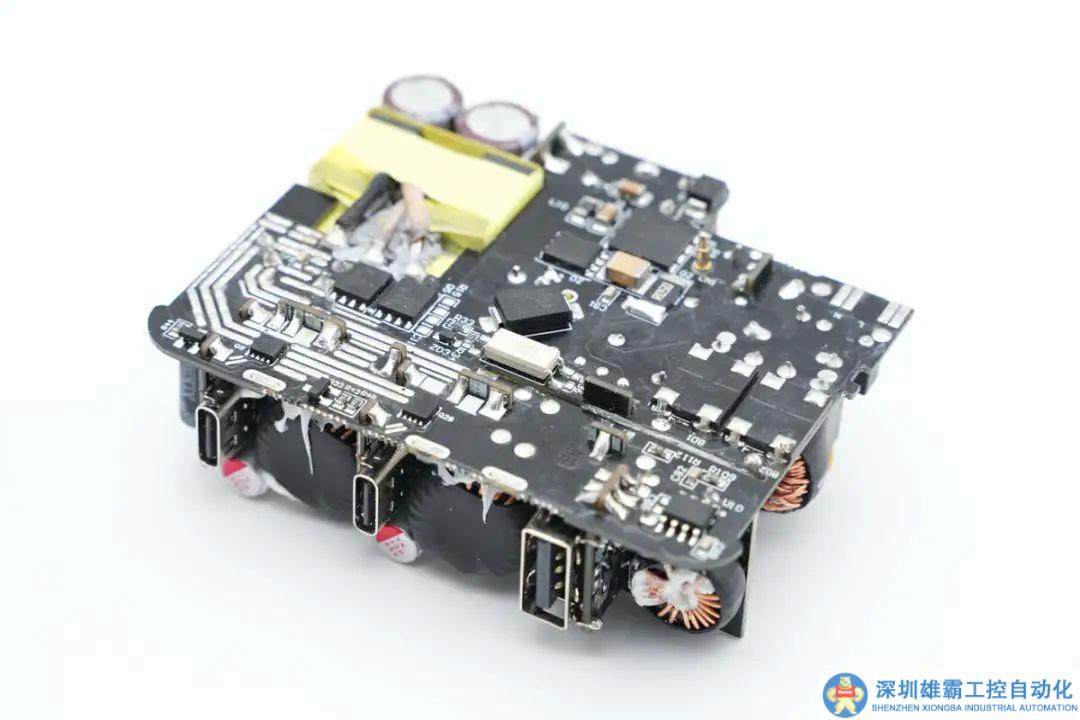

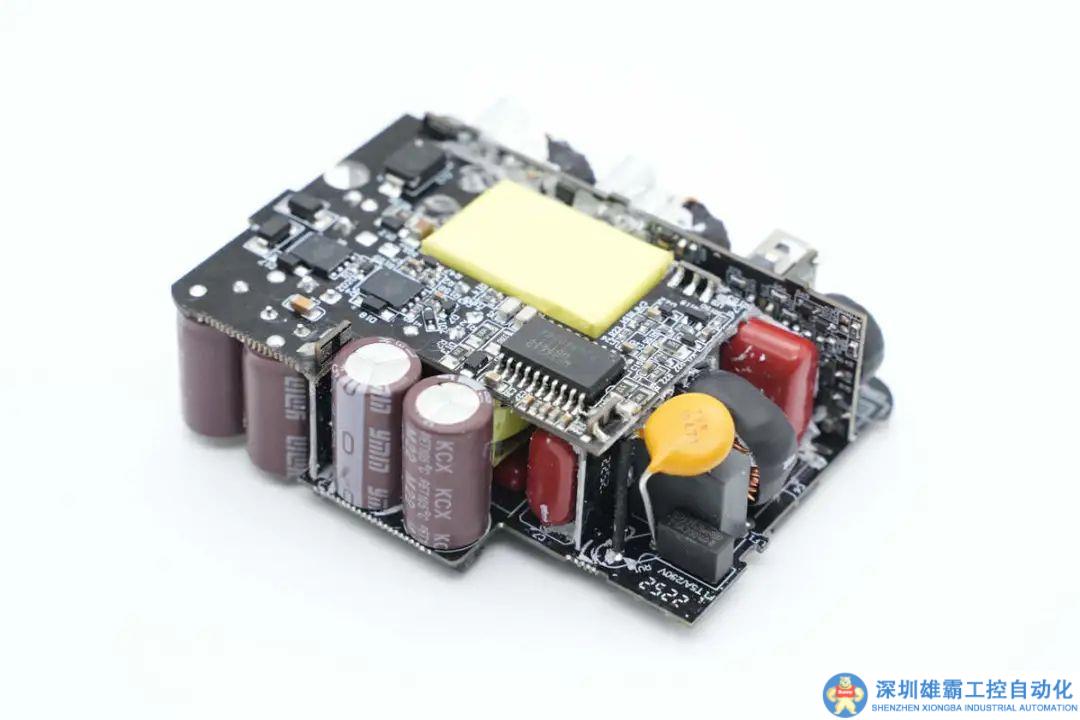

PCBA模塊由多塊PCB焊接組合而成，兩大塊PCB通過多塊小PCB焊接連接。





上層較小的PCB上焊接主控芯片。





下層較大的PCB焊接整流橋等元件，并鏤空設計，降低厚度。





PCBA模塊小板一覽，對應PFC升壓電感的位置鏤空，降低厚度。





PCBA模塊大板一覽，對應變壓器的位置鏤空，降低厚度。

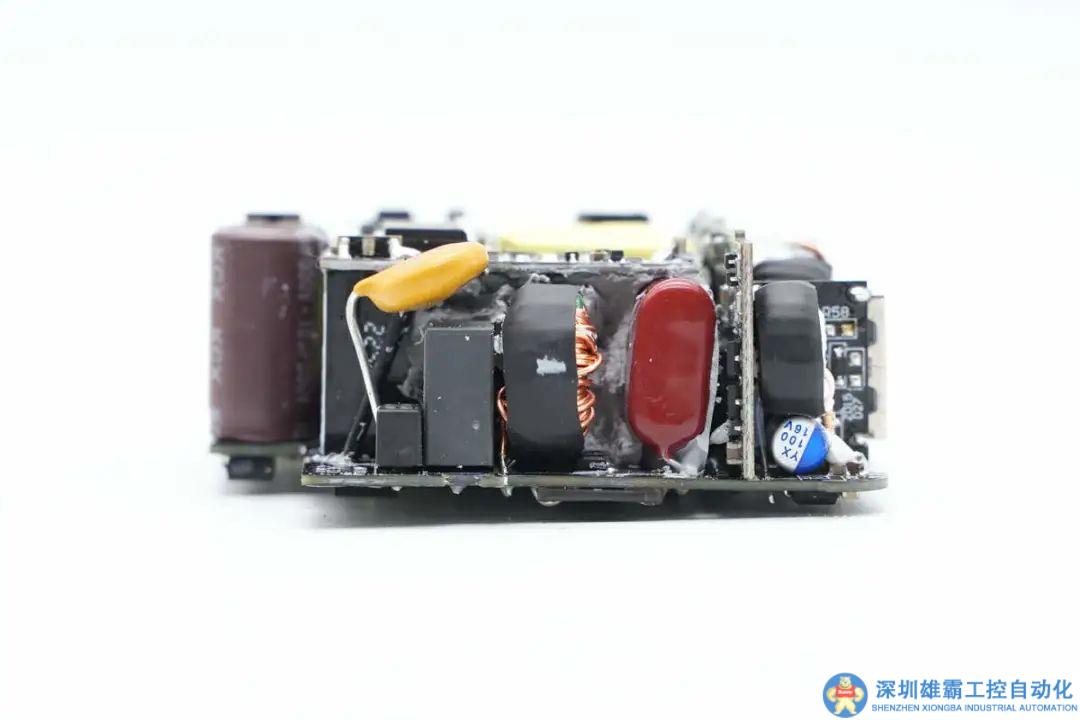

PCBA模塊側面焊接保險絲，壓敏電阻，安規X2電容，共模電感，薄膜電容。

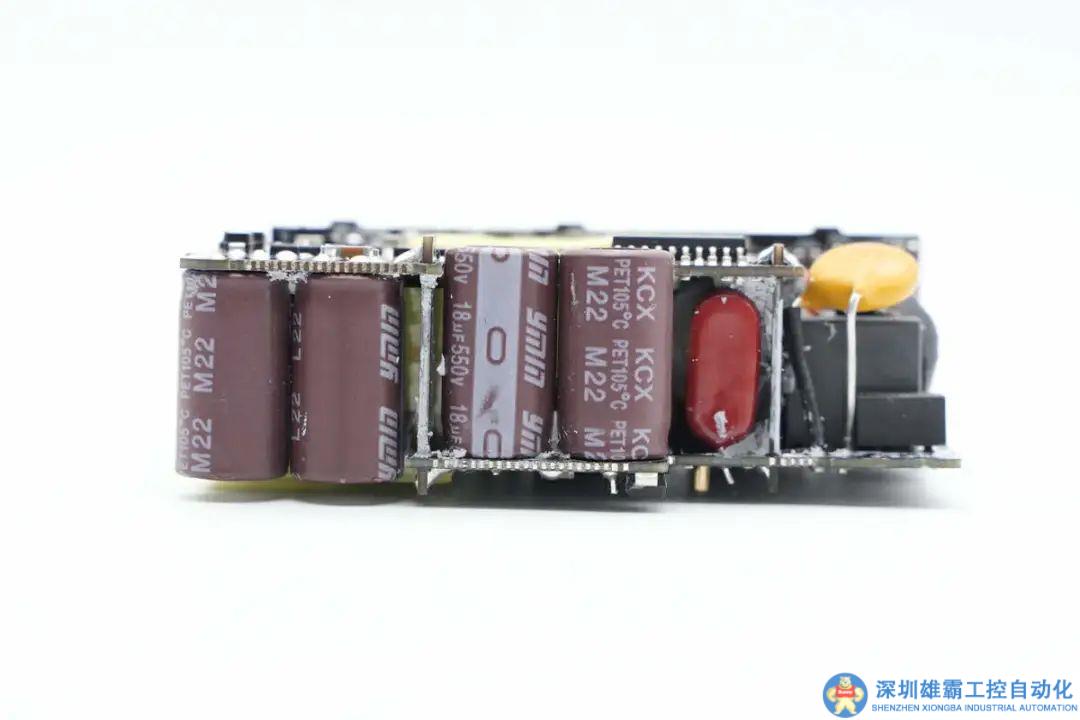

另一端高壓濾波電容分別焊接在上下兩塊PCB上。

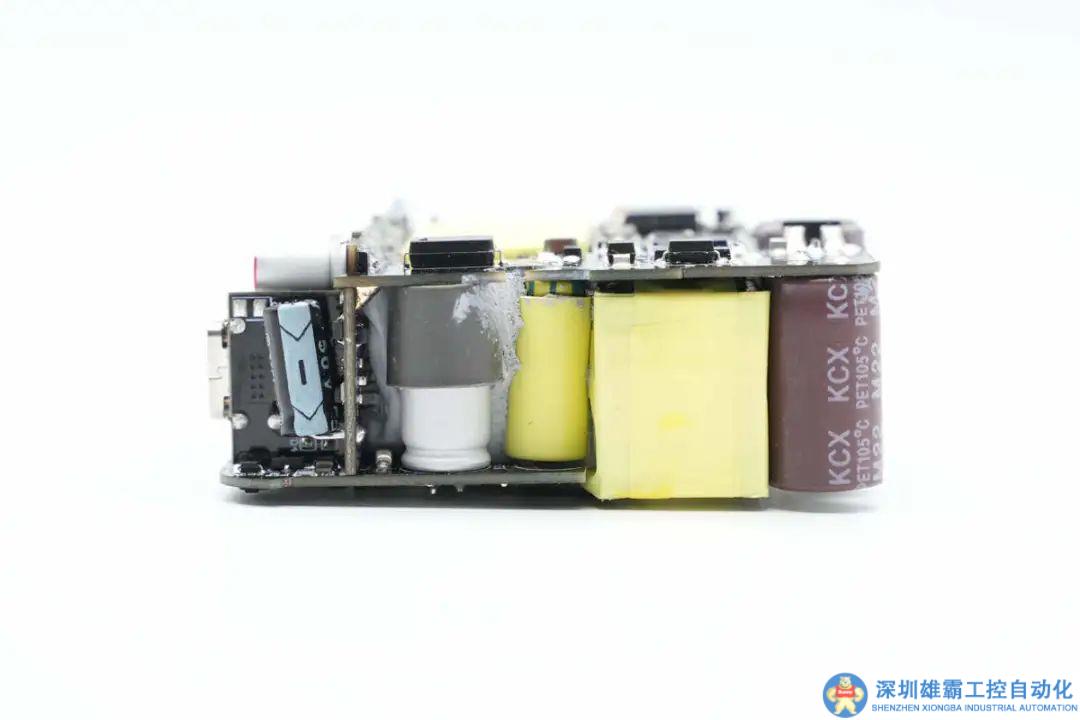

PCBA模塊側面焊接濾波固態電容和變壓器。

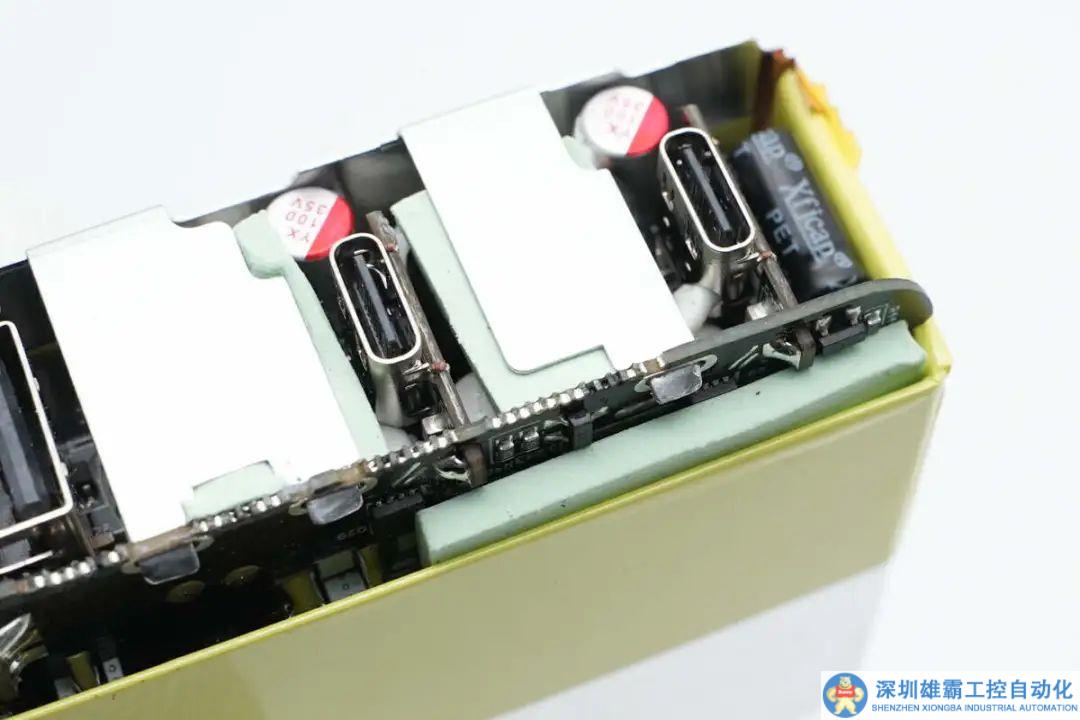

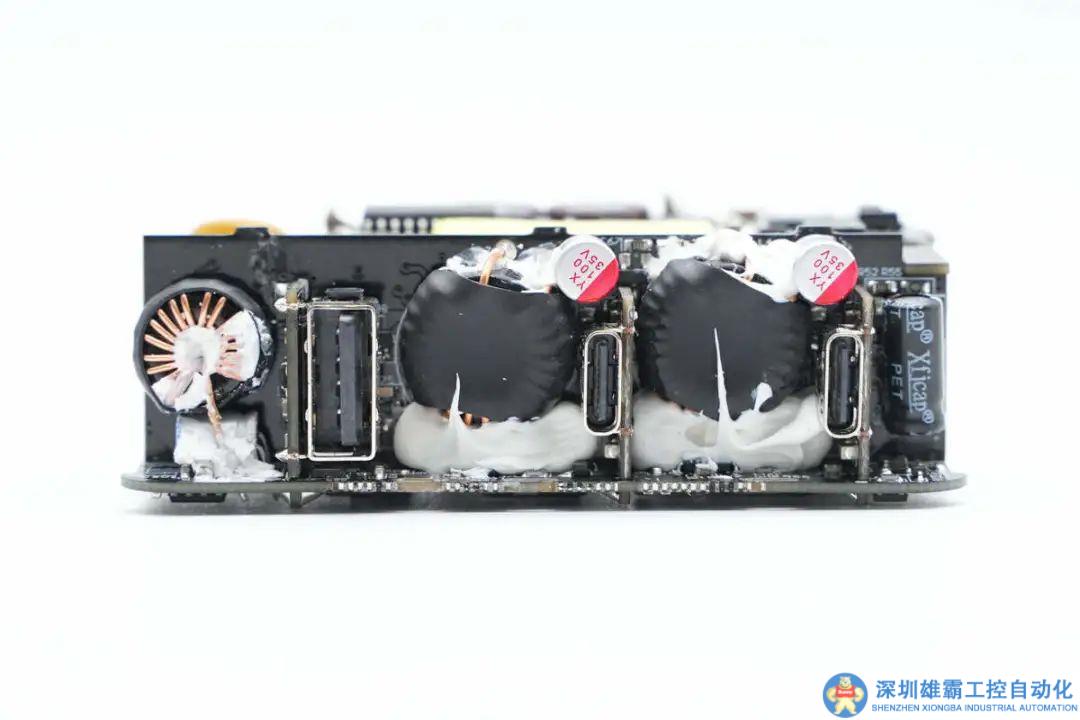

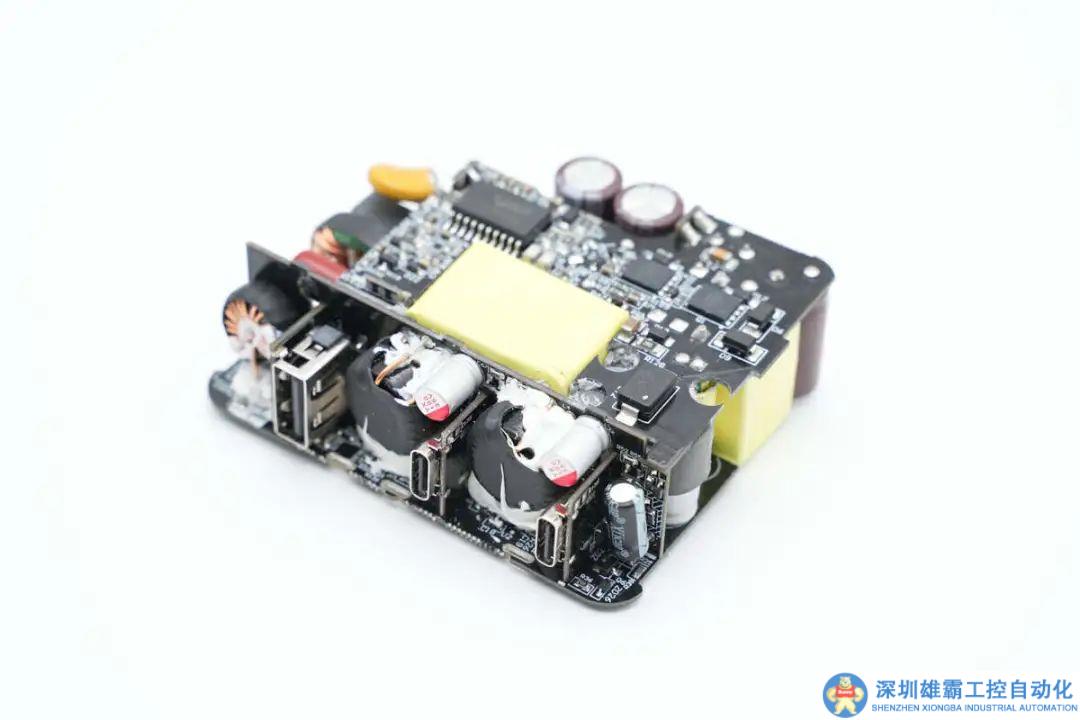

輸出端為降壓小板，焊接降壓電感和輸出濾波電容，還焊接USB-C和USB-A母座。

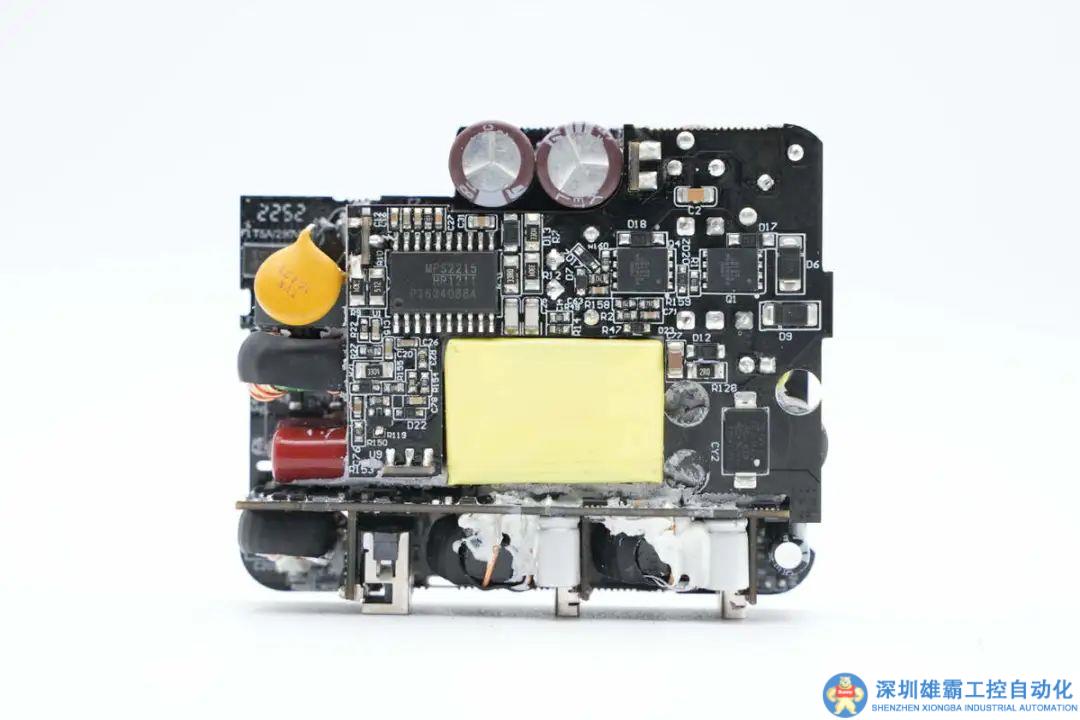

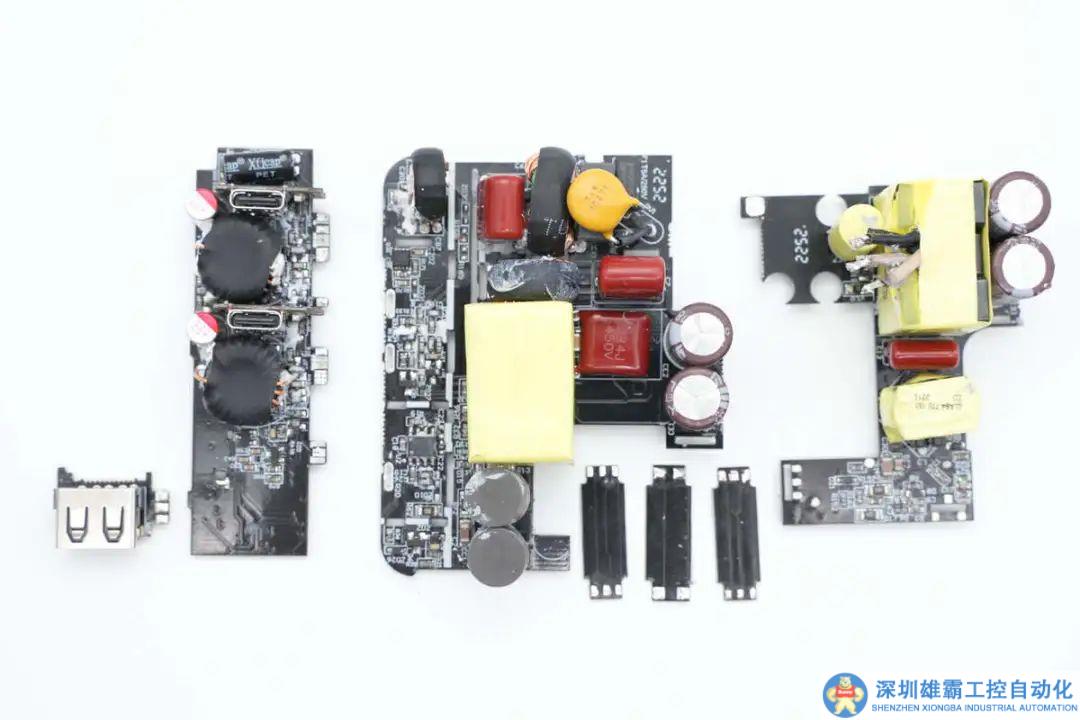

焊接拆分PCBA模塊，分為降壓輸出小板，輸入整流濾波和PFC升壓小板，LLC電源小板。PCB之間通過小條PCB焊接連接，元件之間按照高度穿插布局，充分利用內部空間。



通過對PCBA模塊的觀察發現，魅藍這款140W氮化鎵充電器采用PFC+LLC+SR+DC-DC電源架構設計，使用MPS PFC+LLC二合一控制器，同步整流，固定電壓輸出。輸出通過三路獨立的同步降壓電路，實現各個接口的獨立快充。下面我們就從輸入端開始了解整個充電器的設計和用料。

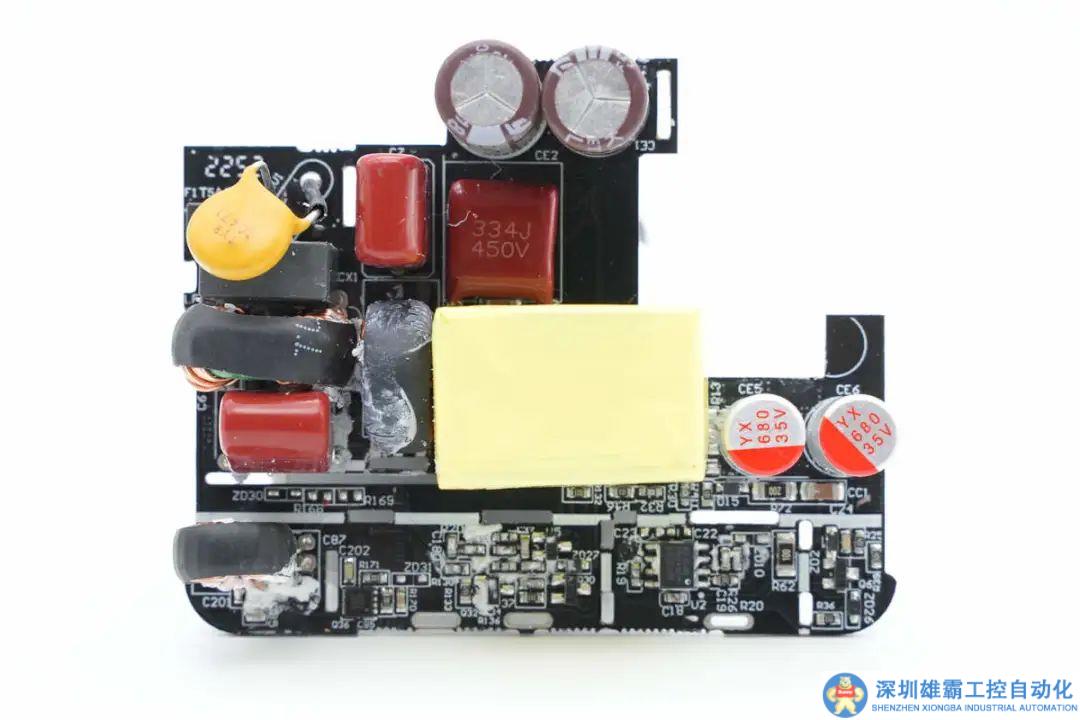

輸入整流濾波小板一覽，左側為輸入端，焊接保險絲，壓敏電阻，安規X2電容，共模電感，薄膜濾波電容，磁環濾波電感。右側焊接PFC升壓電感，上方焊接薄膜濾波電容和高壓電解電容。右側焊接兩顆固態電容用于輸出濾波。

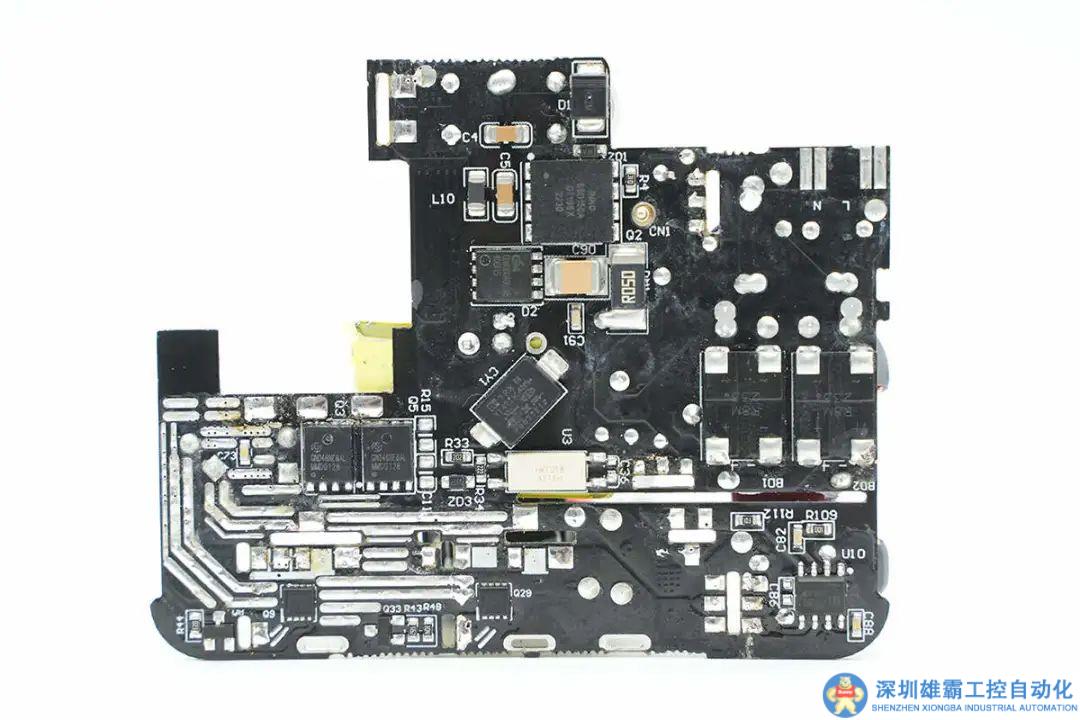

小板背面一覽，右側焊接兩顆整流橋，下方焊接一顆同步降壓芯片，中間焊接PFC開關管，PFC整流管，下方焊接貼片Y電容和反饋光耦，左側焊接兩顆同步整流管。

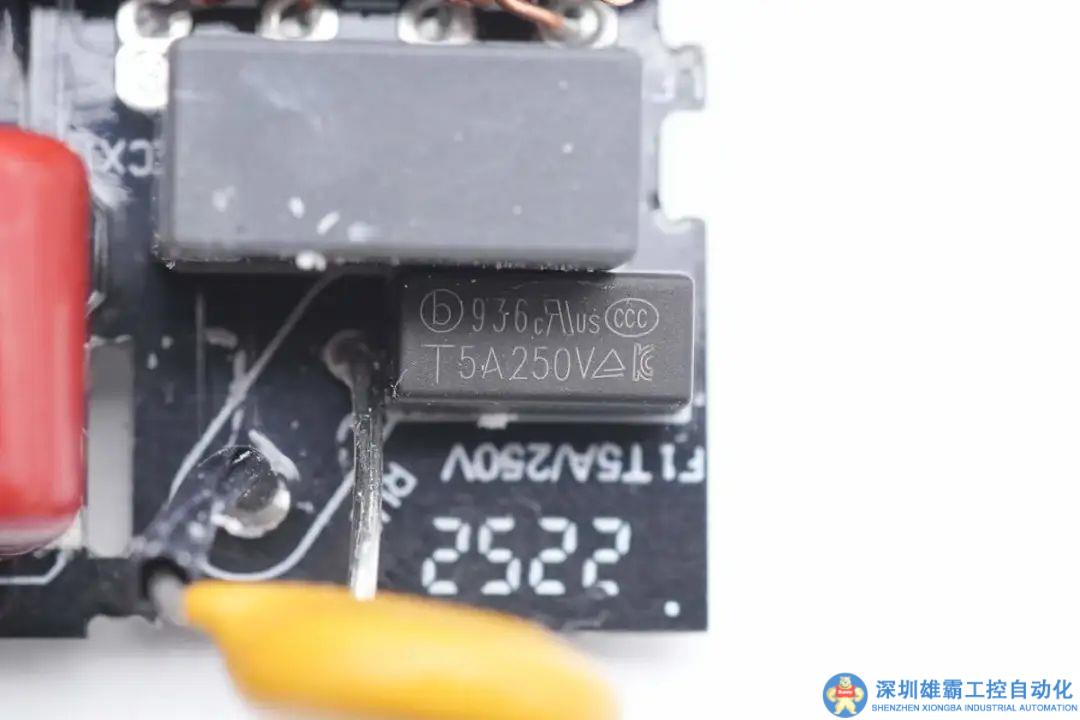

輸入端保險絲來自貝特電子，出料號936，規格為5A 250V。

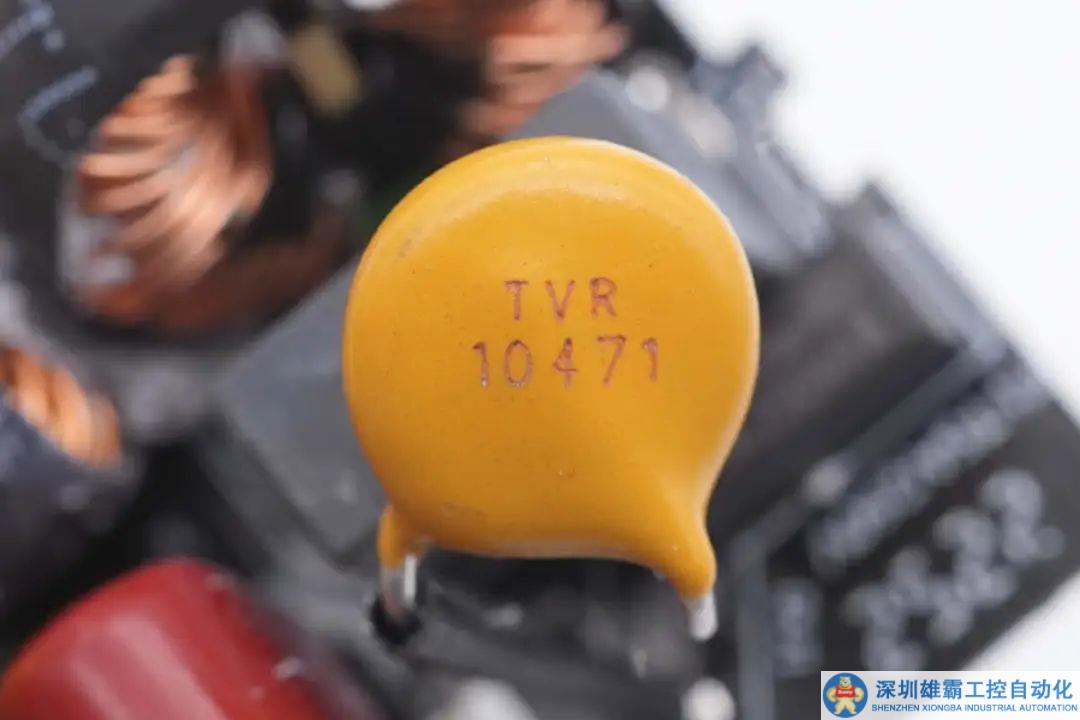

TVR10471壓敏電阻用于輸入浪涌保護。

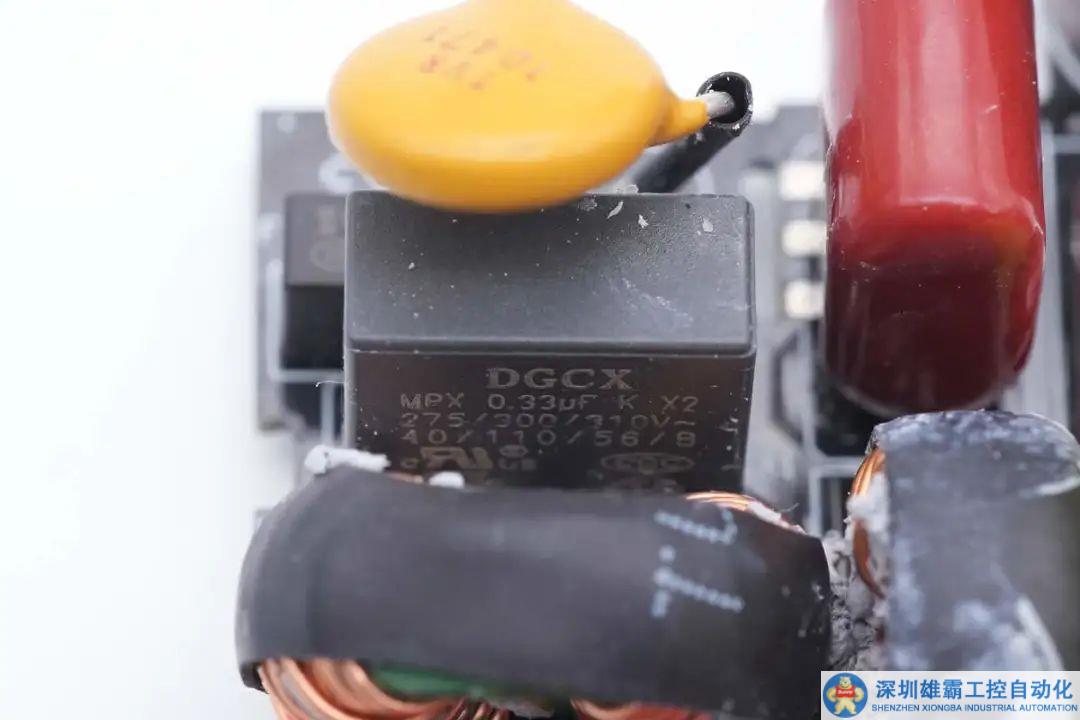

安規X2電容來自東莞成希，規格為0.33μF。

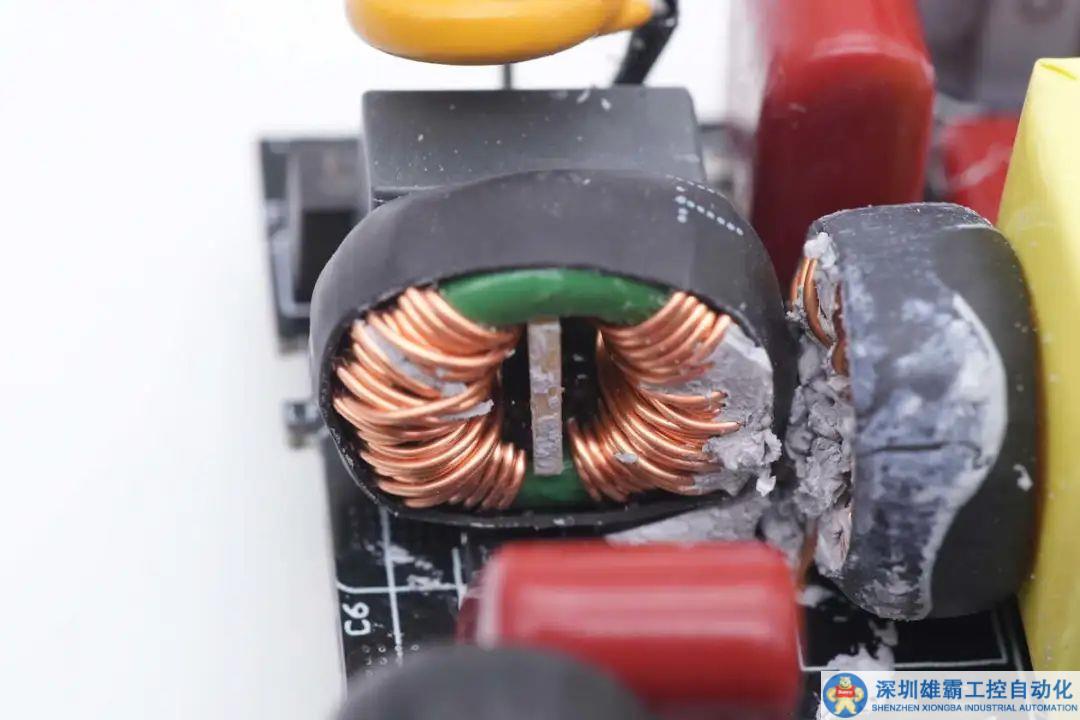

共模電感采用漆包線繞制，外套熱縮管絕緣。





PCBA模塊背面焊接兩顆整流橋，來自智威半導體，絲印R8M，半橋連接均攤發熱。

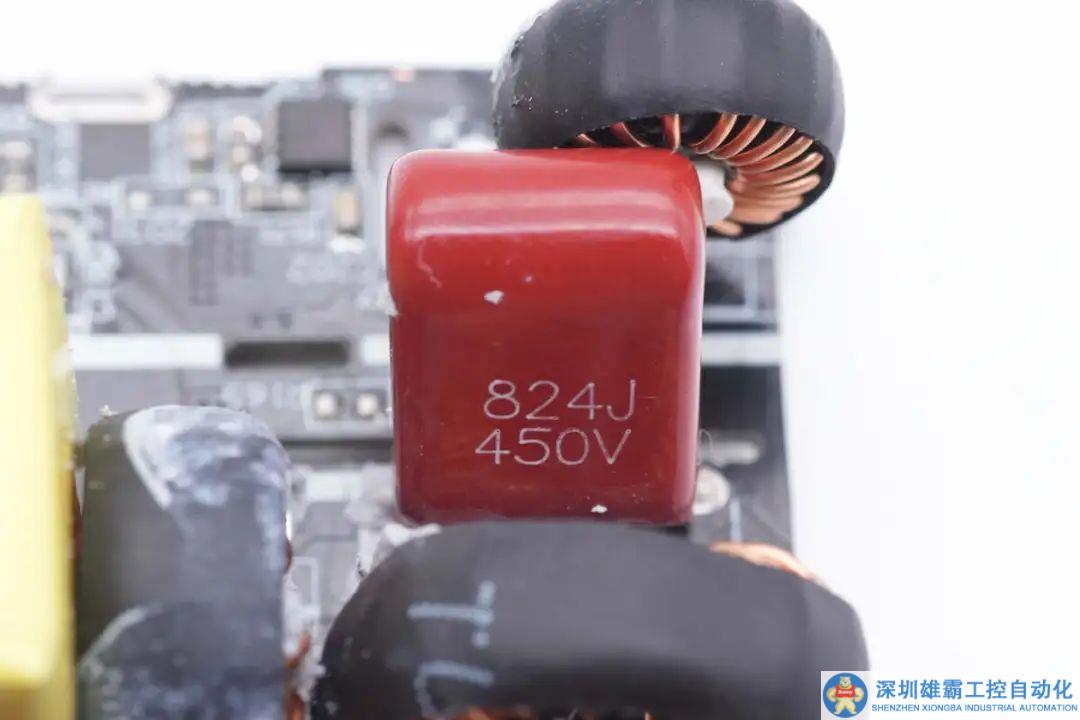

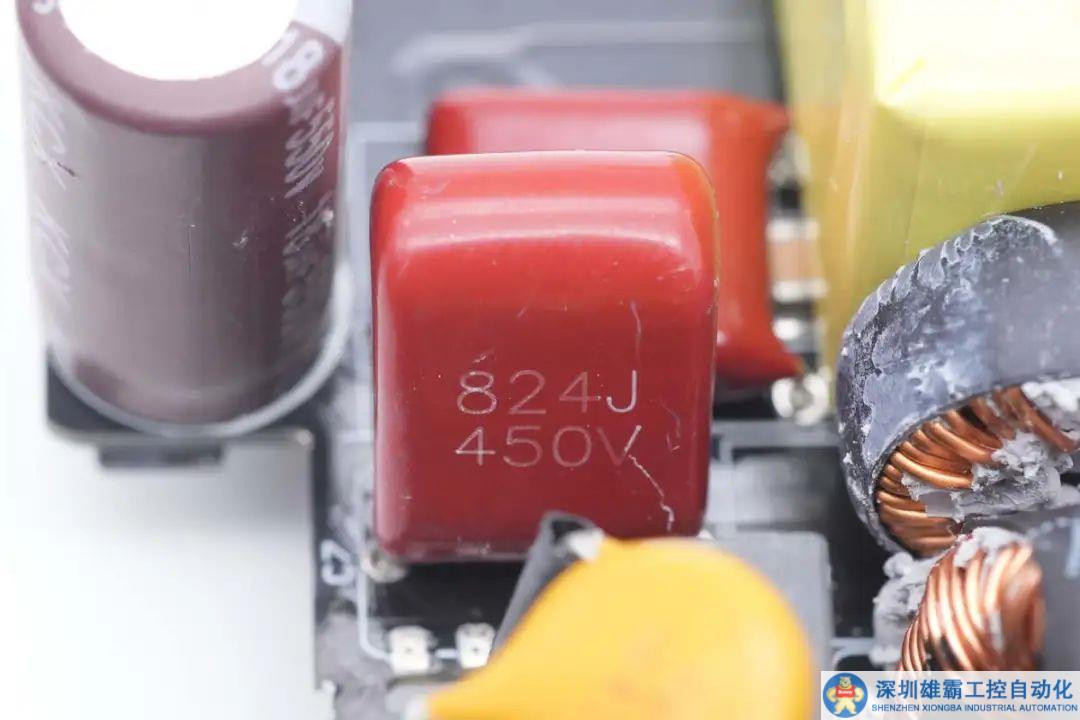

薄膜濾波電容規格為0.82μF 450V。

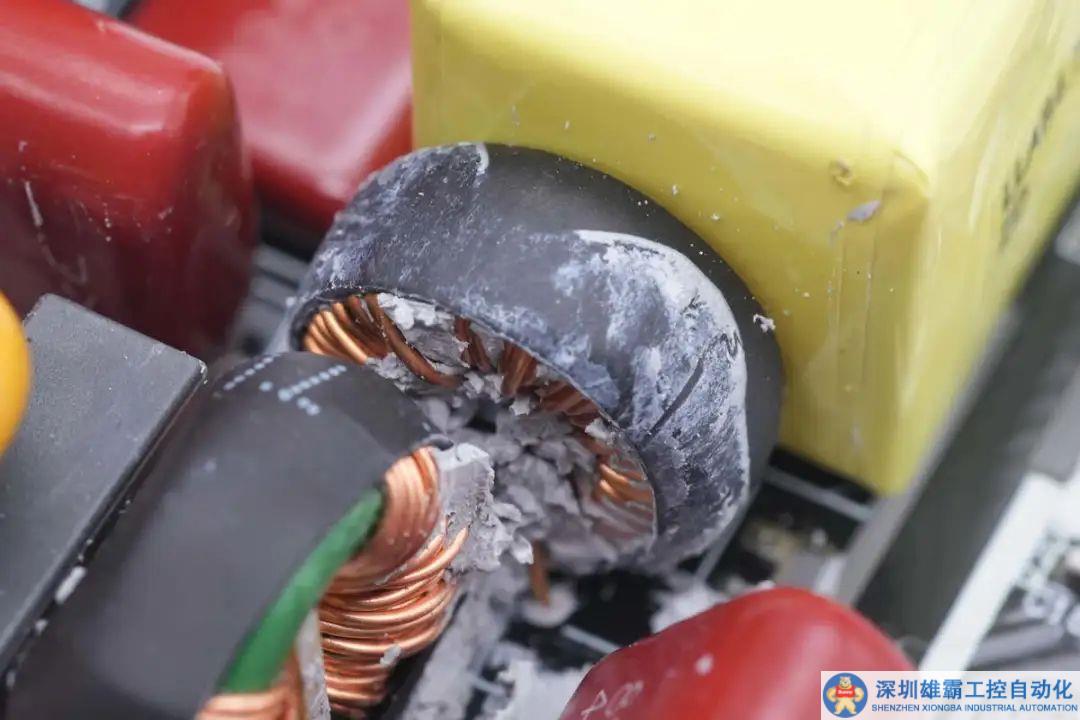

濾波電感采用磁環繞制，外套熱縮管絕緣。





另一顆薄膜濾波電容規格相同。

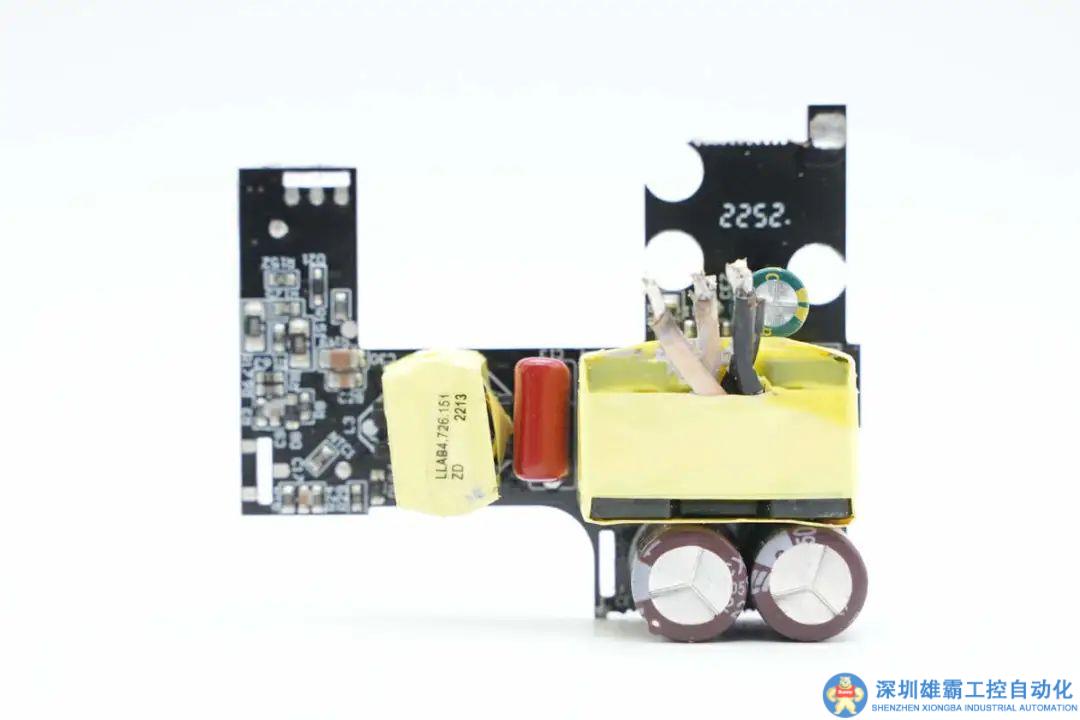

在上方的小板上焊接LLC諧振電感，諧振電容和LLC變壓器，變壓器上方焊接為主控芯片供電的濾波電容，下方焊接兩顆濾波電容。

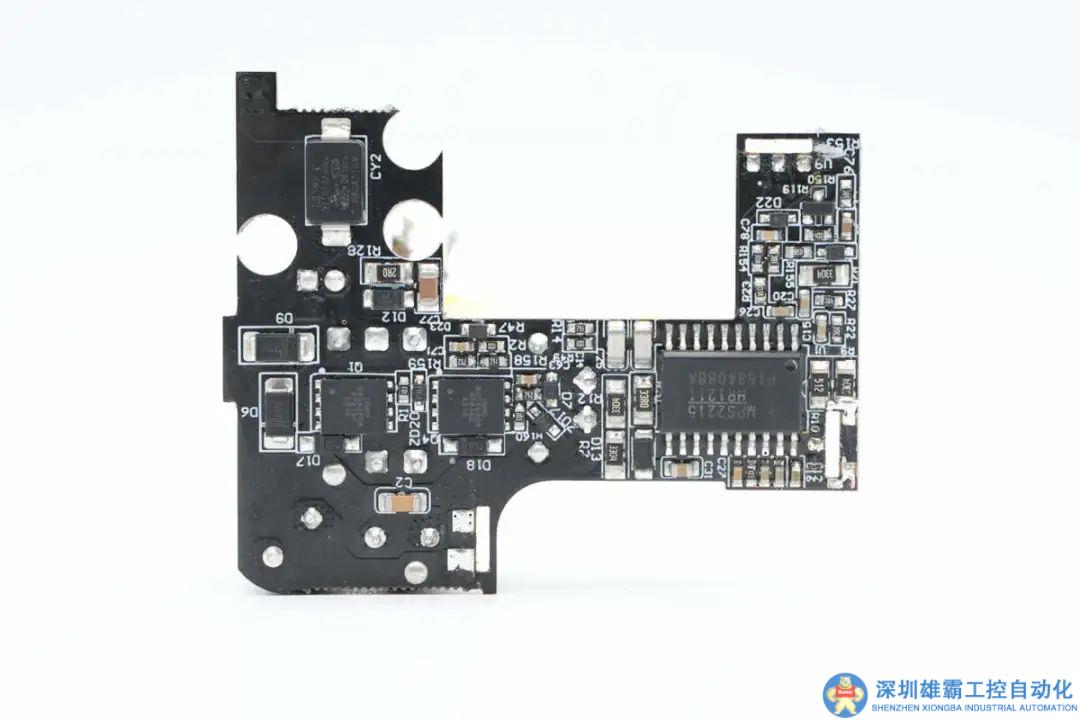

小板背面焊接PFC+LLC二合一控制器，氮化鎵開關管和貼片Y電容。

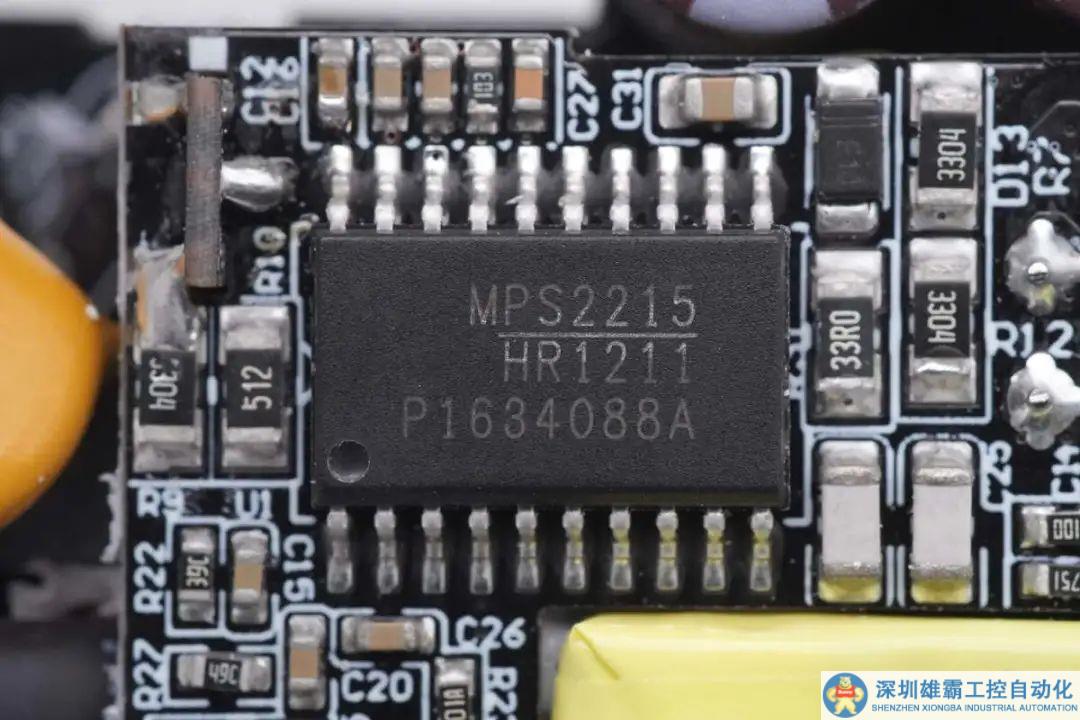

電源主控芯片采用MPS HR1211，是一顆多模式PFC和電流模式LLC二合一控制器，將傳統芯片方案需要2-3顆芯片才能實現的功能集成在一顆芯片內部，PFC控制器支持CCM和DCM工作模式。



HR1211采用數字控制內核，支持高壓啟動和智能X電容放電，PFC級支持最高250KHz工作頻率，LLC級內置600V半橋驅動器，內部集成自舉二極管，工作頻率高達500KHz，支持豐富的保護功能。

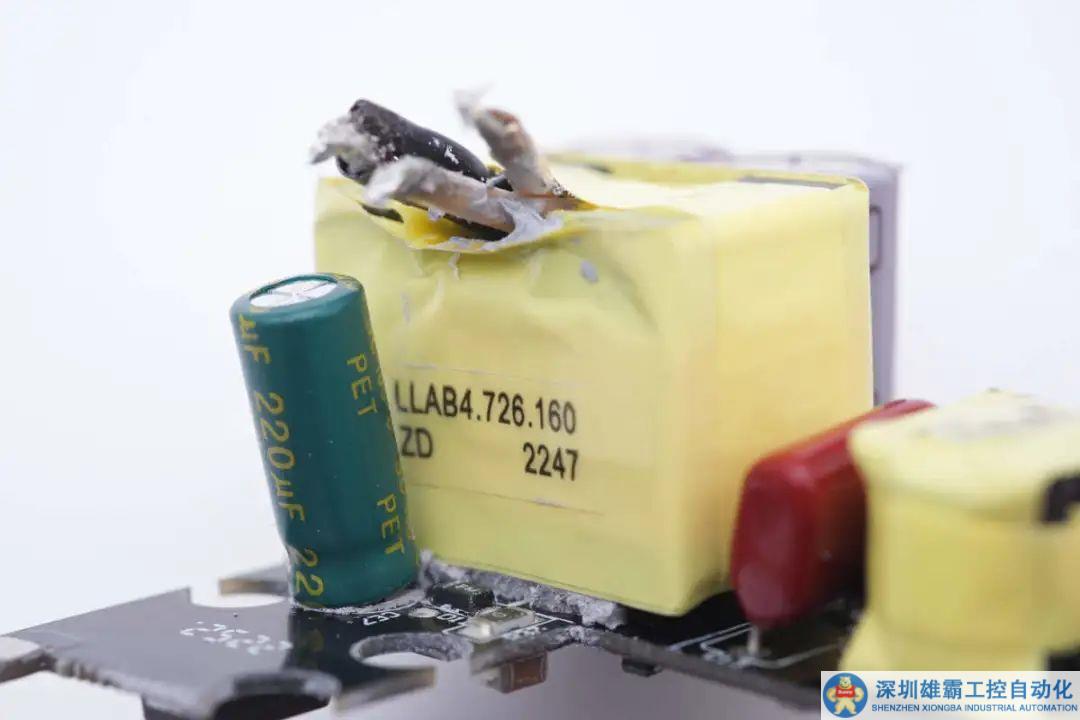

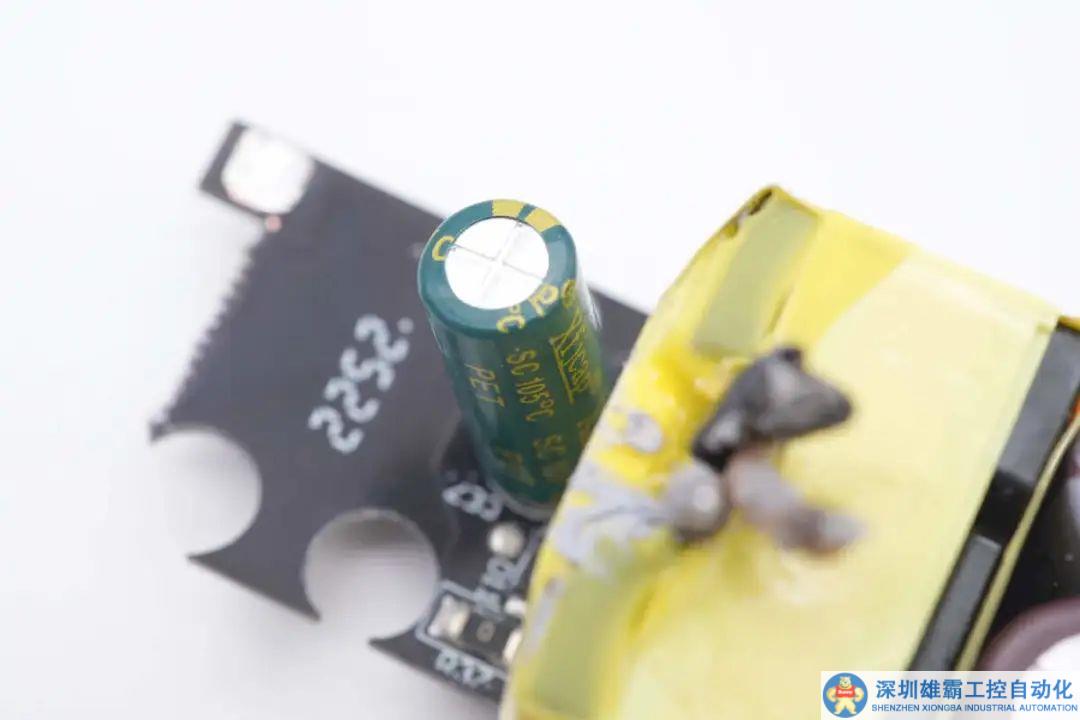

為主控芯片供電的濾波電容外套黃色膠套絕緣，電容來自鑫富晶電子。

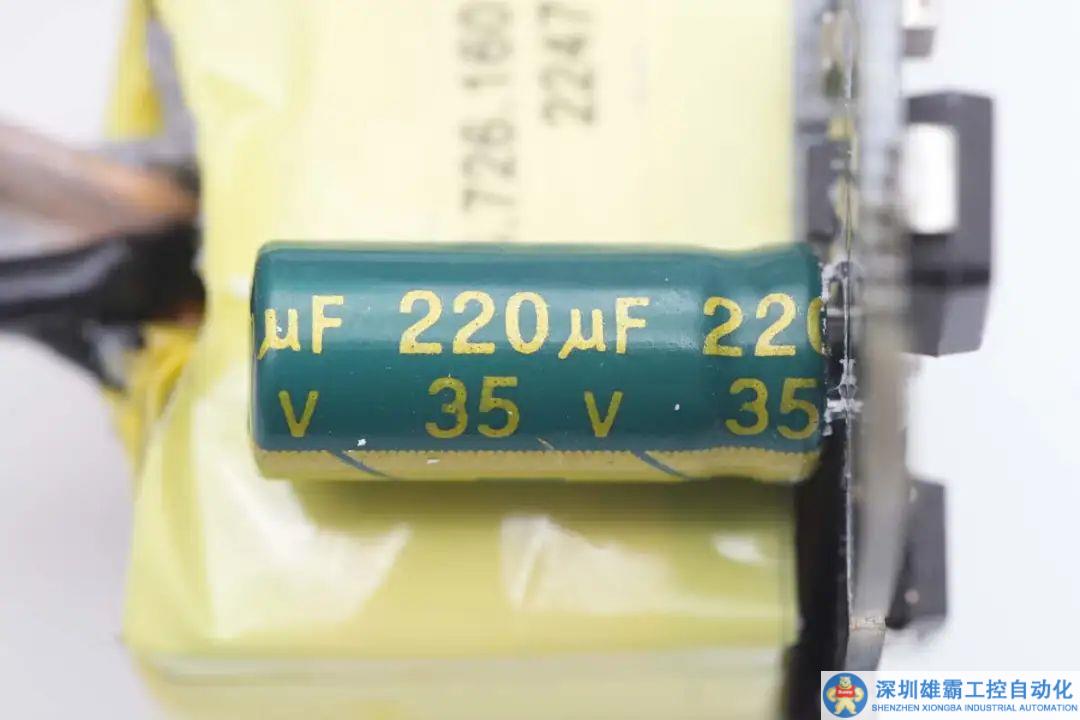

電容規格為220μF35V。

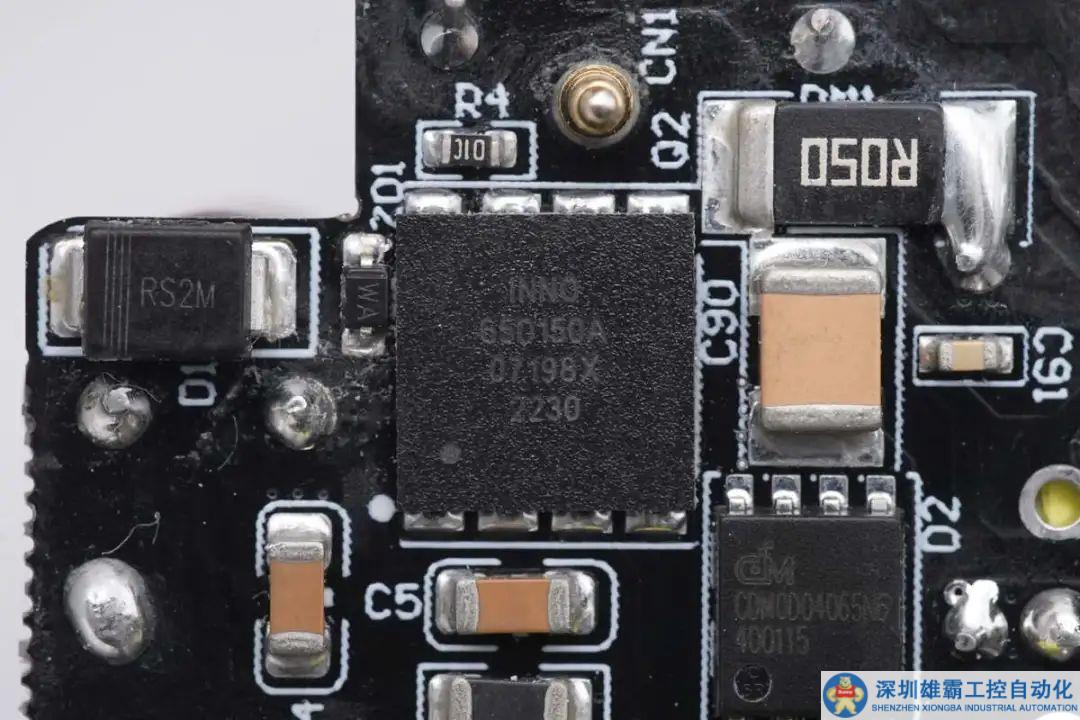

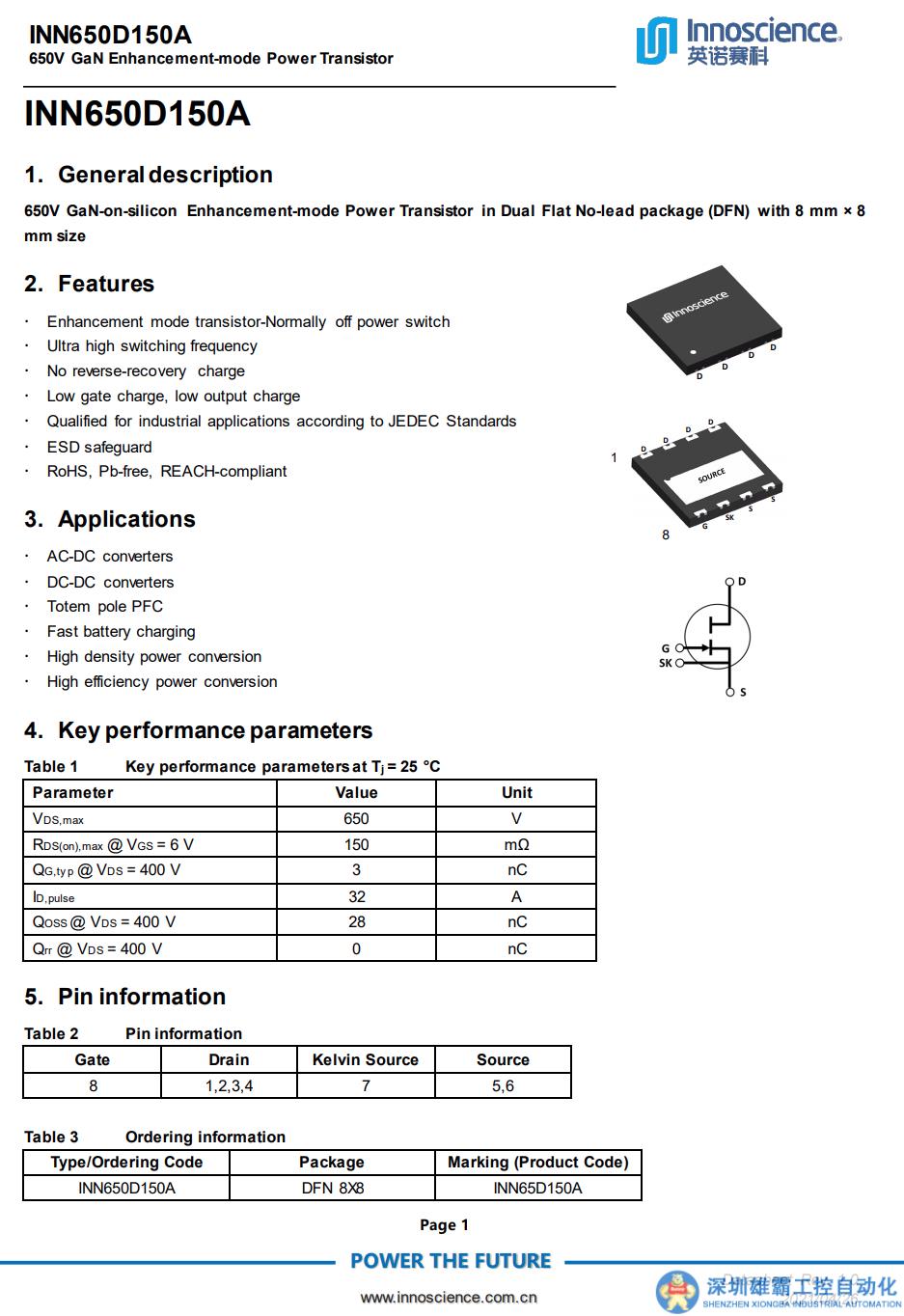

PFC開關管來自英諾賽科，型號為INN650D150A，是一顆耐壓650V的氮化鎵高壓單管，瞬態耐壓750V，導阻150mΩ，采用DFN8*8封裝。INN650D150A支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。





INN650D150A支持AC-DC，DC-DC轉換器應用，支持圖騰柱PFC應用，支持電池快充，高功率密度和高能效轉換應用。



充電頭網拆解了解到，英諾賽科氮化鎵芯片目前已被三星，OPPO，VIVO，聯想，雅迪，LG，華碩，安克，努比亞，倍思，綠聯，閃極等多家知名品牌和廠商所采用，出貨量突破4億顆。

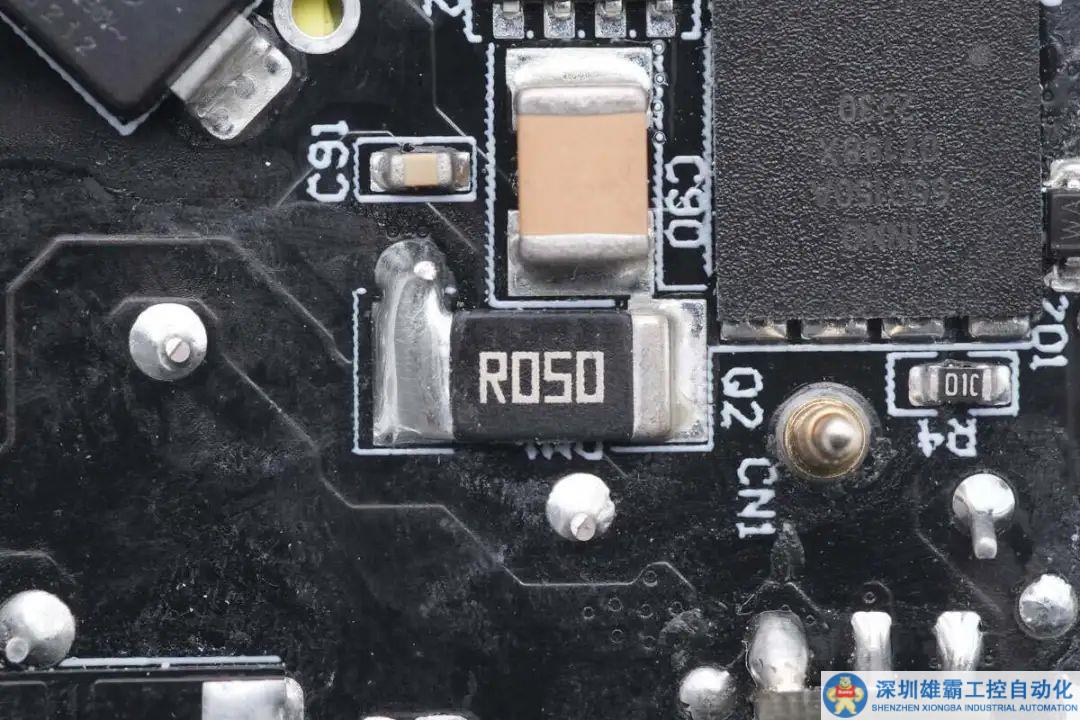

50mΩ電阻用于檢測PFC開關管電流。





PFC升壓電感嚴密包裹膠帶絕緣。

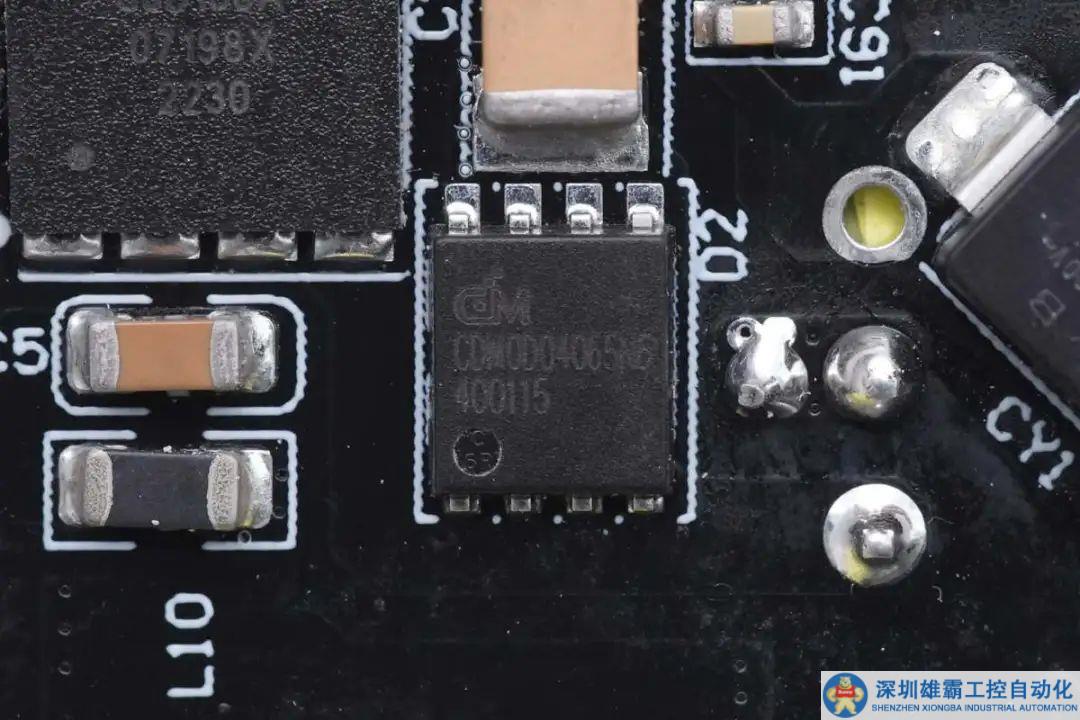

PFC升壓開關管來自億源半導體，型號為CDM0D04065N6，是一顆耐壓650V的碳化硅二極管，采用DFN5*6封裝。

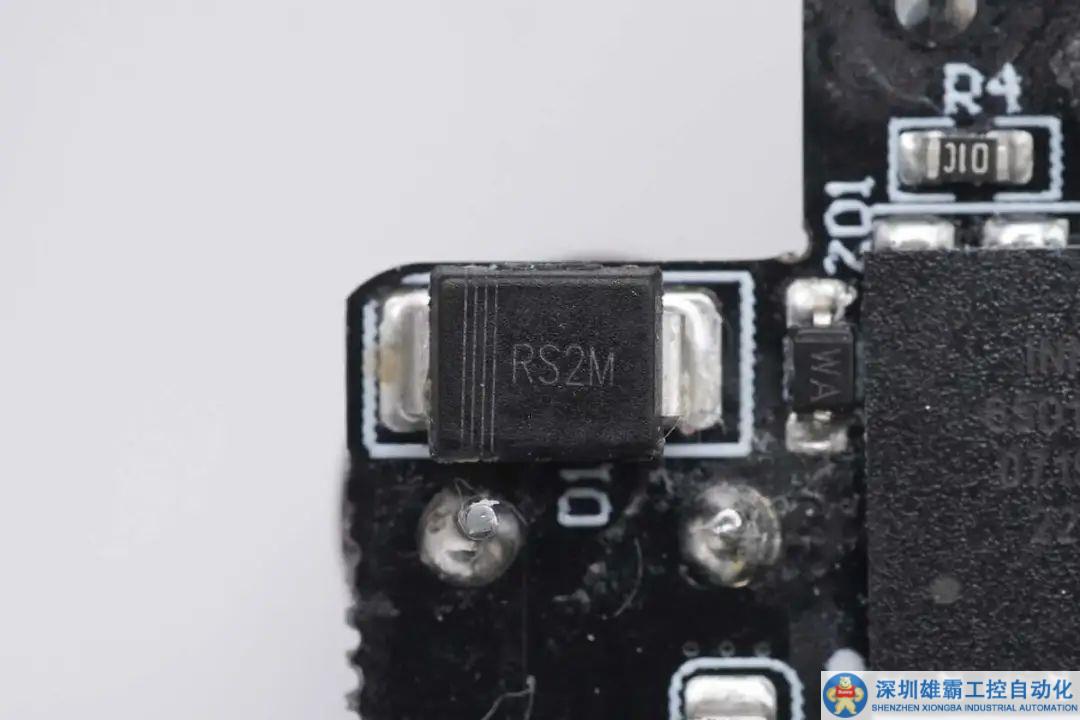

RS2M二極管用于PFC旁路，在接通電源時為高壓電容充電。

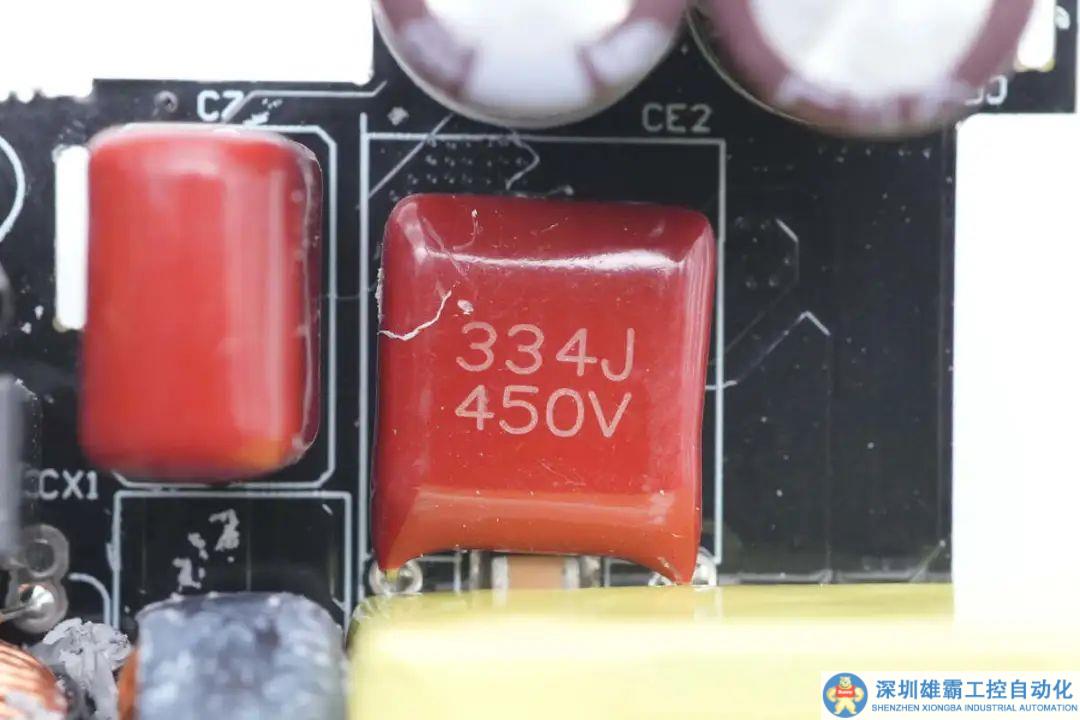

薄膜濾波電容規格為0.33μF 450V。

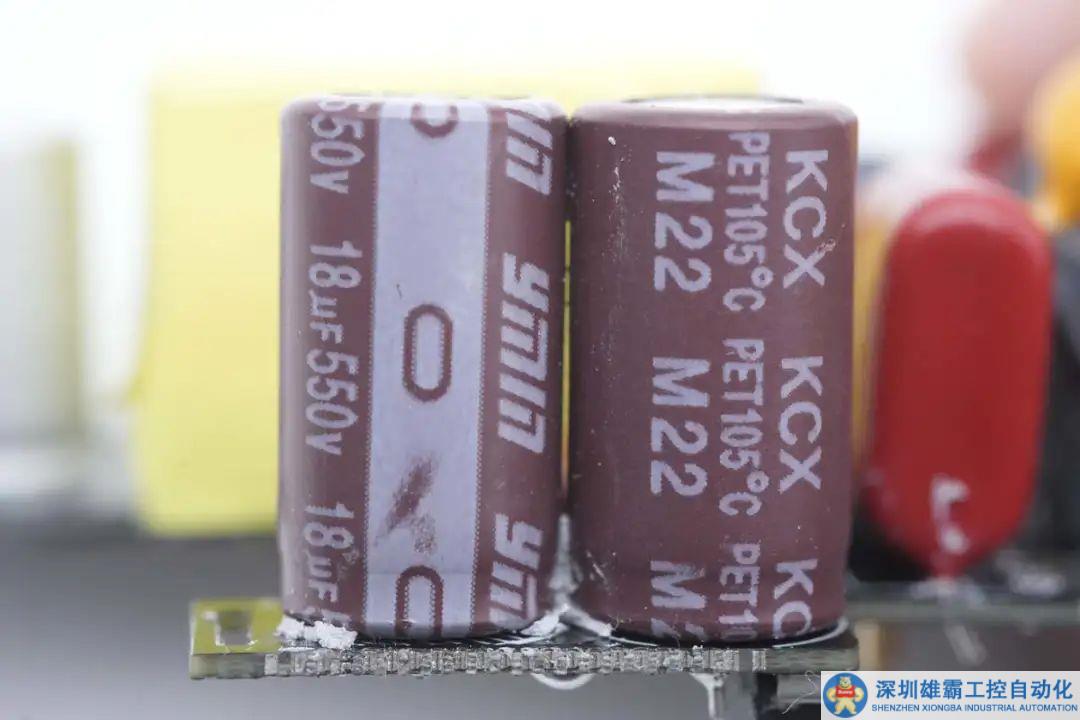

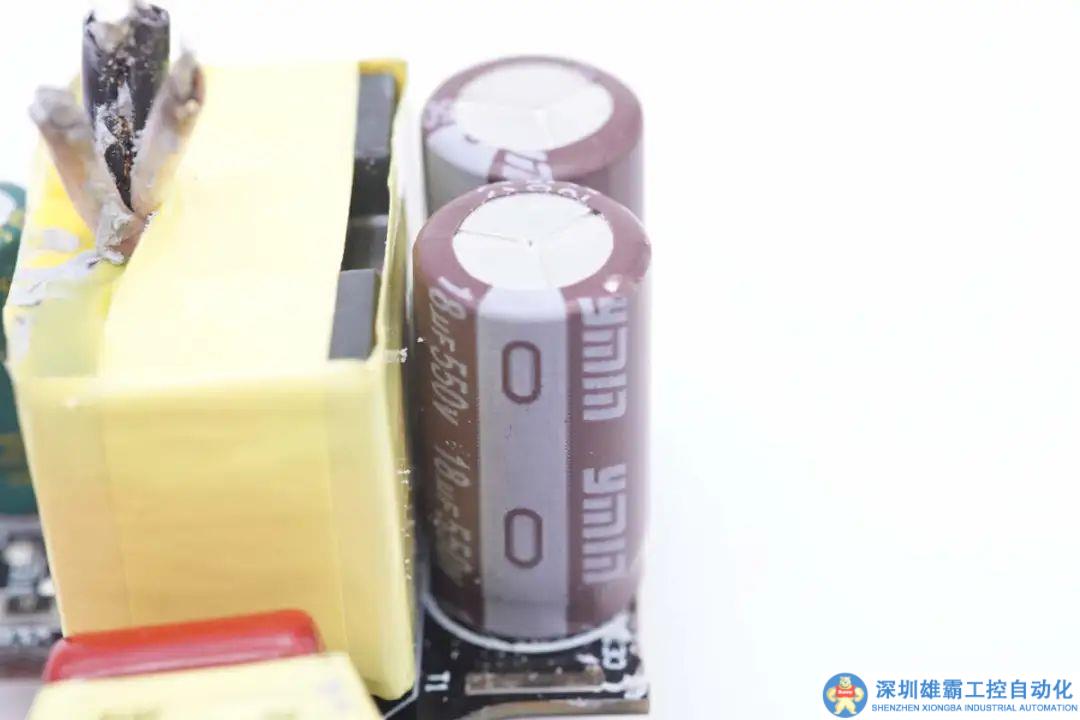

高壓濾波電容來自永銘，KCX系列快充專用電容。規格為18μF550V。





另外兩顆電容規格相同，濾波電容總?cè)萘繛?2μF。

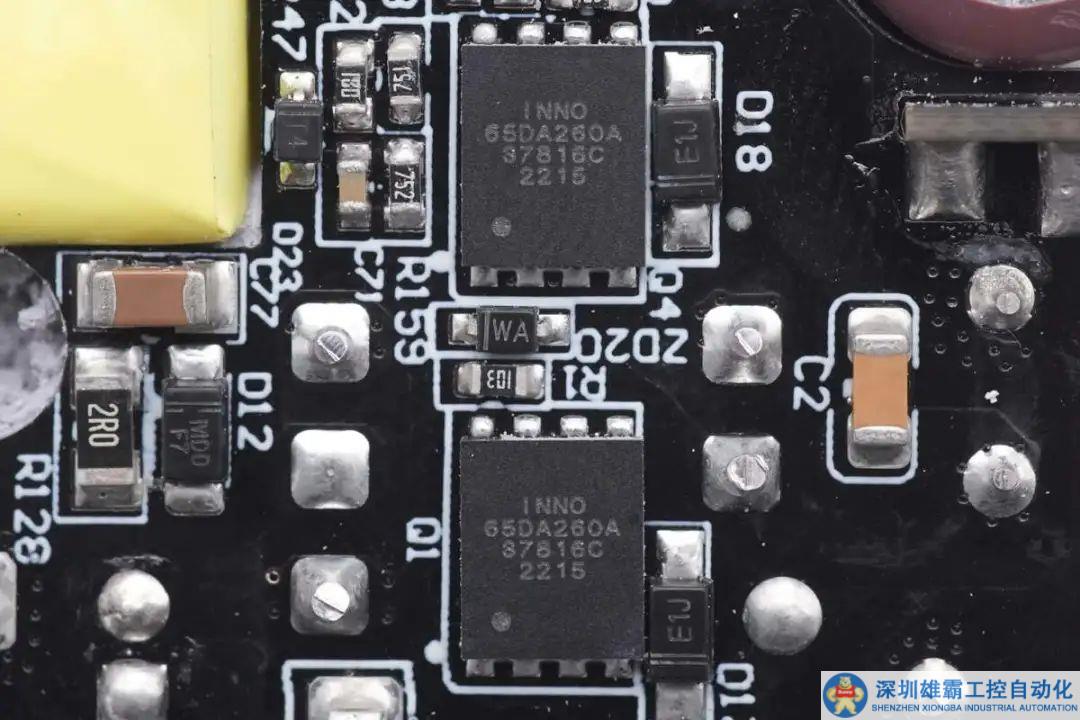

兩顆LLC開關管來自英諾賽科，型號為INN650DA260A，這是一顆高性價比、耐壓650V的氮化鎵高壓單管，瞬態耐壓750V，得益于工藝改進，性能有明顯的提升，適用于65-120W的反激架構，120-200W的LLC架構。



INN650DA260A支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規，采用DFN5*6封裝。

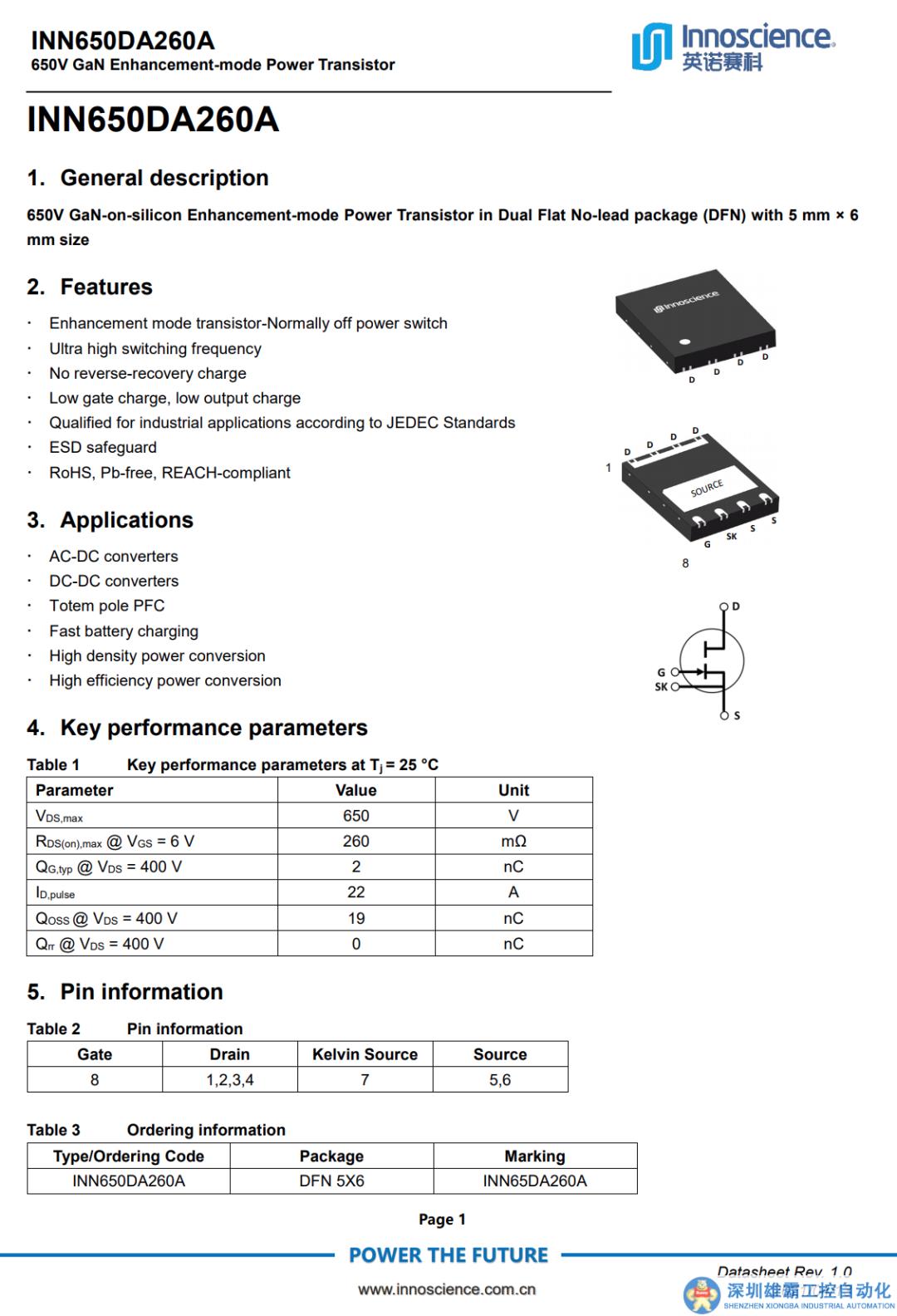

英諾賽科 INN650DA260A 資料信息。





諧振電感特寫，采用膠帶纏繞絕緣。





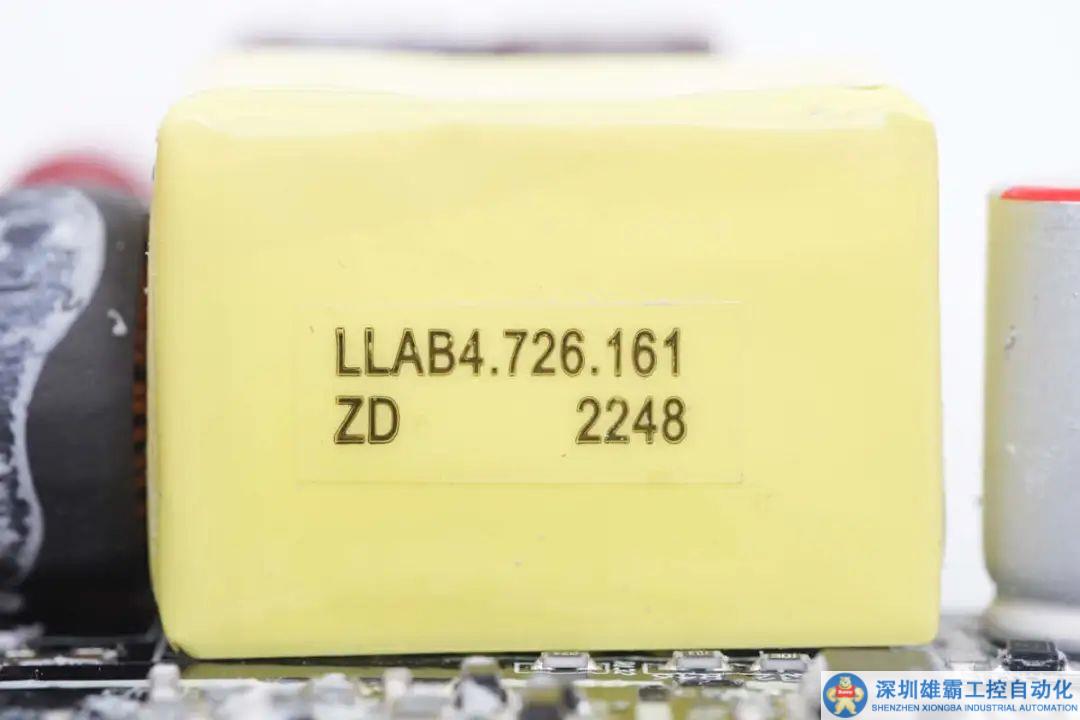

諧振電容規格為0.015μF630V。





變壓器磁芯采用膠帶嚴密纏繞絕緣。

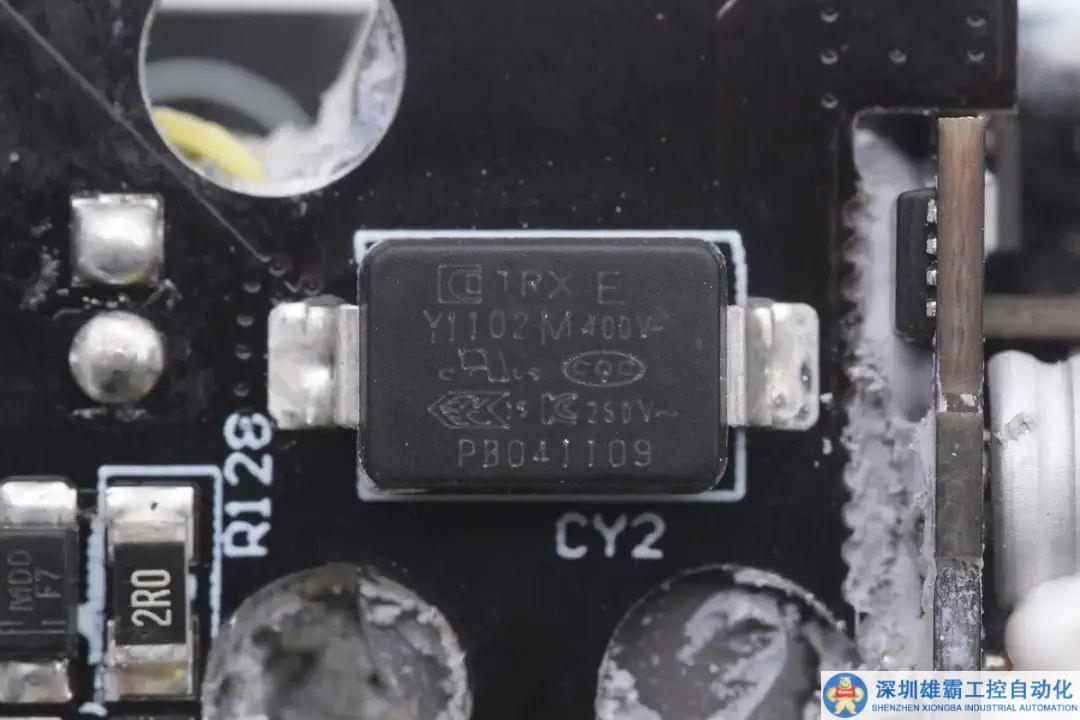

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1102M。



特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。





充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

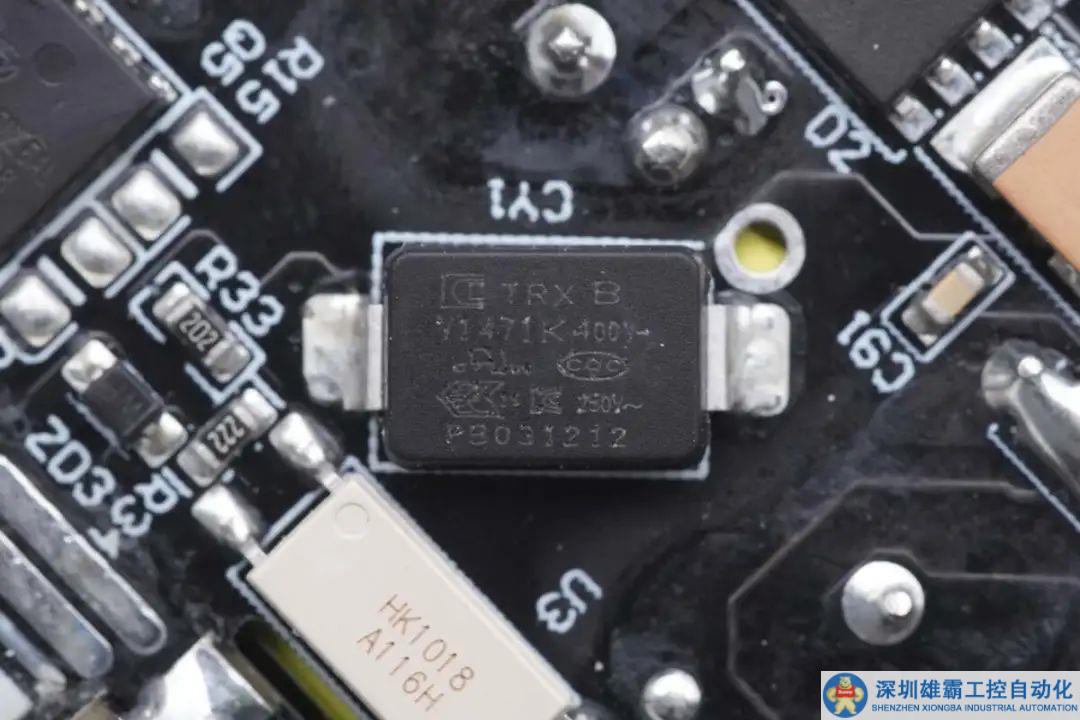

另一顆貼片Y電容料號為TMY1471K。

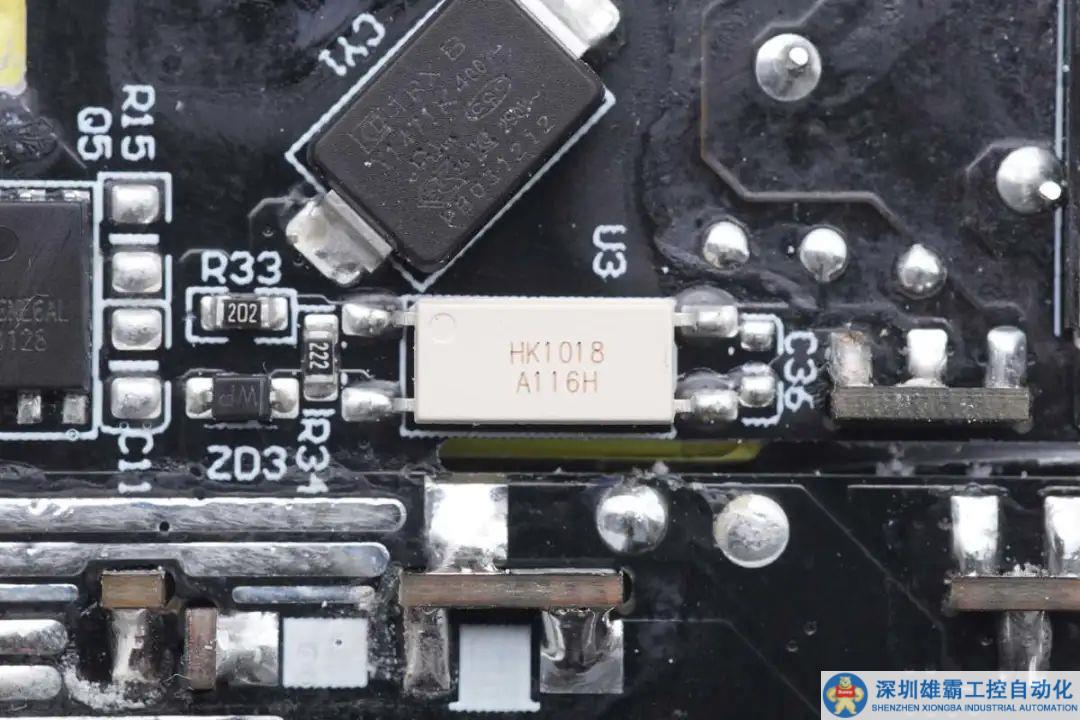

HK1018光耦用于輸出電壓反饋。

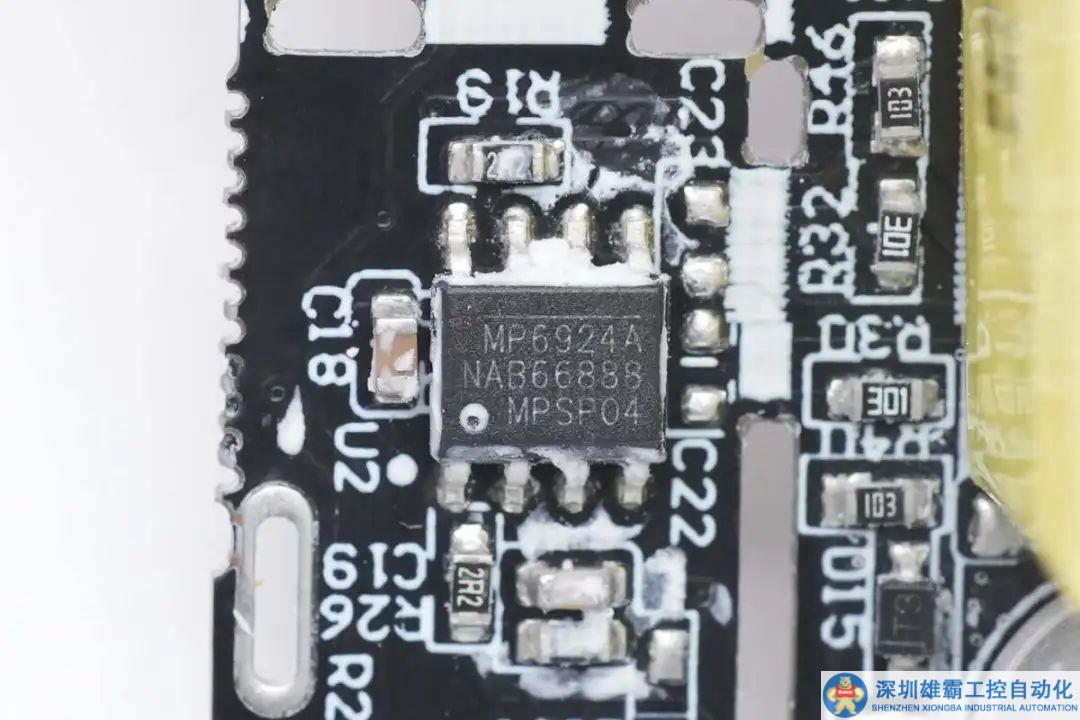

同步整流控制器來自MPS，型號MP6924A，是一顆LLC同步整流控制器，具有更強的抗干擾度和快速關斷功能，兼容CCM/DCM模式。MP6924A內部集成了兩個同步整流控制器，分別用于LLC兩個次級線圈輸出的整流應用，適用于LLC轉換器同步整流應用。

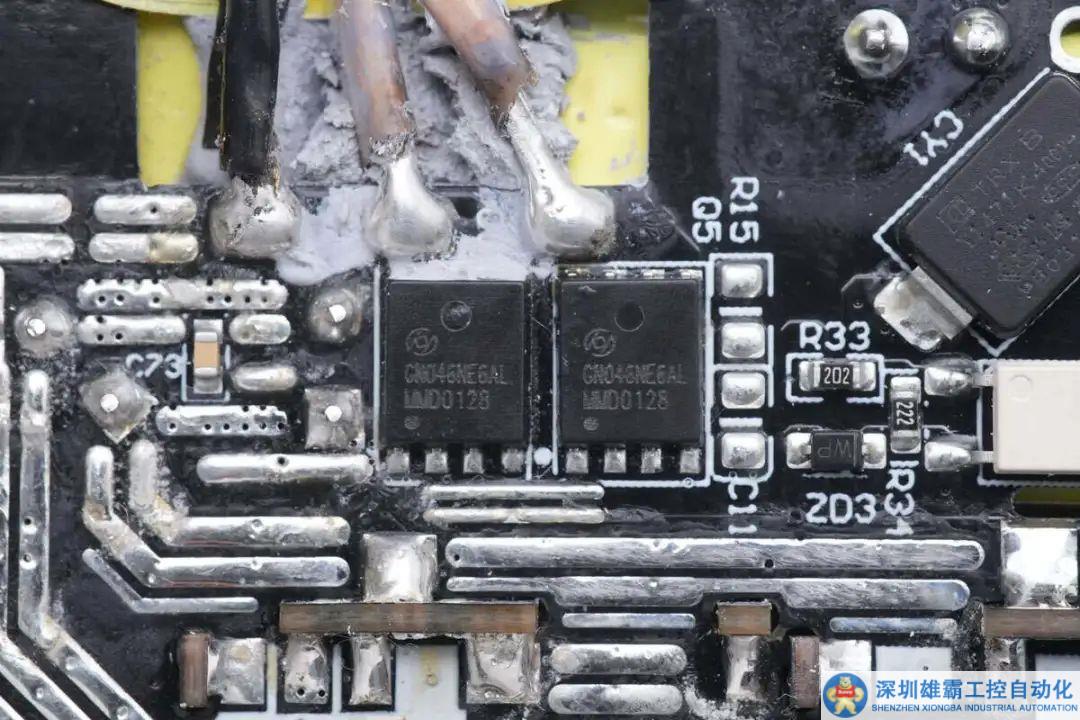

同步整流管來自恒泰柯，型號HGN046NE6AL，NMOS，耐壓60V，導阻3.8mΩ，采用DFN5*6封裝，兩顆用于LLC整流。

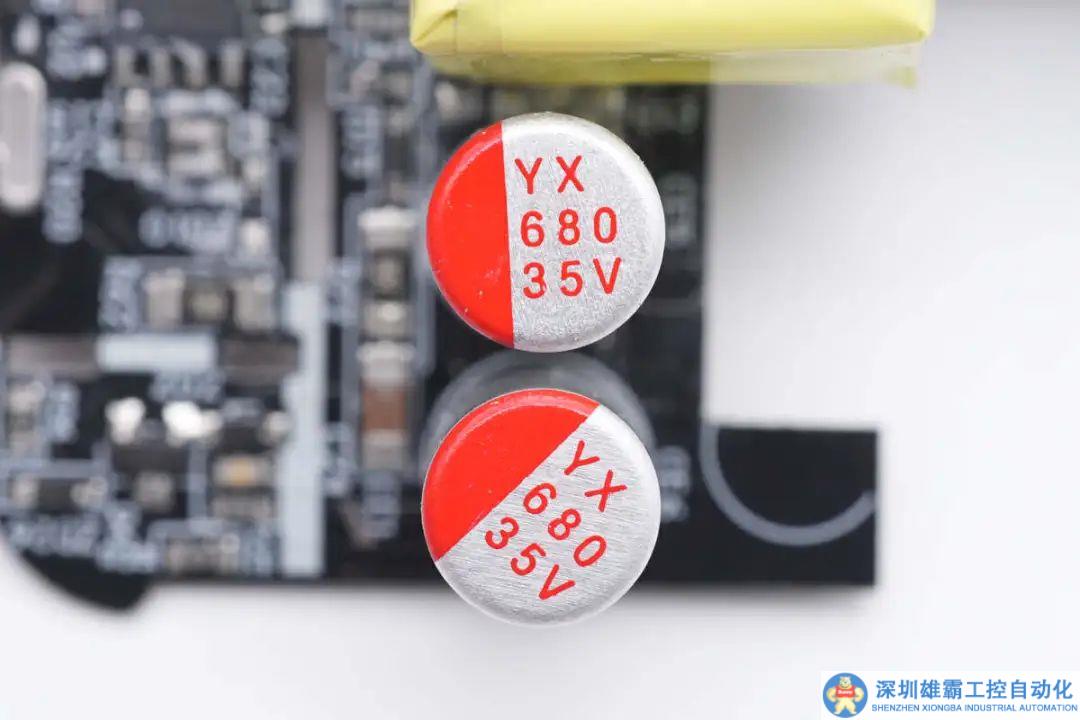

輸出濾波電容來自云星，規格為680μF35V。

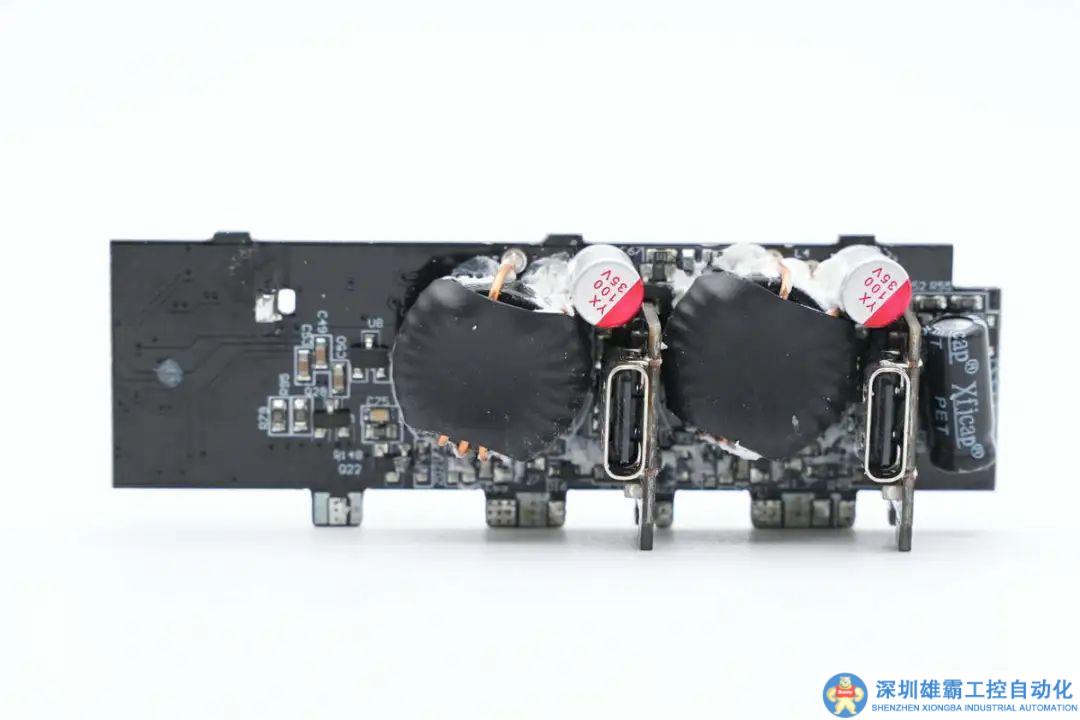

降壓小板正面焊接降壓電感和濾波電容，還焊接兩個USB-C母座。

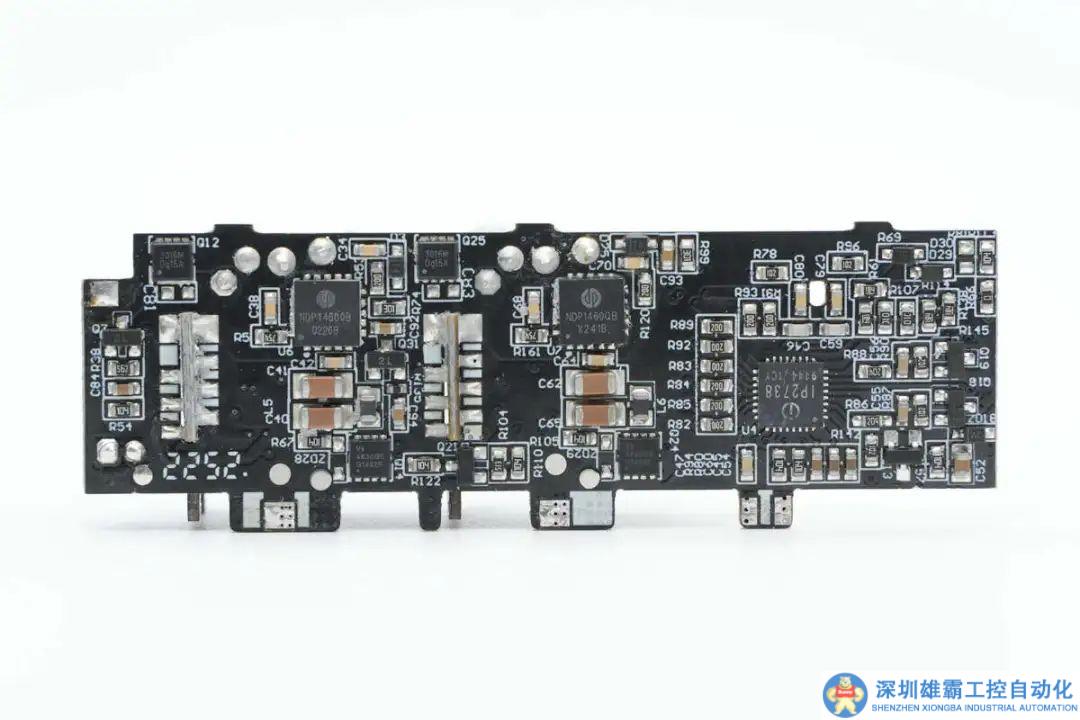

小板背面焊接協議芯片和兩顆同步降壓轉換器。

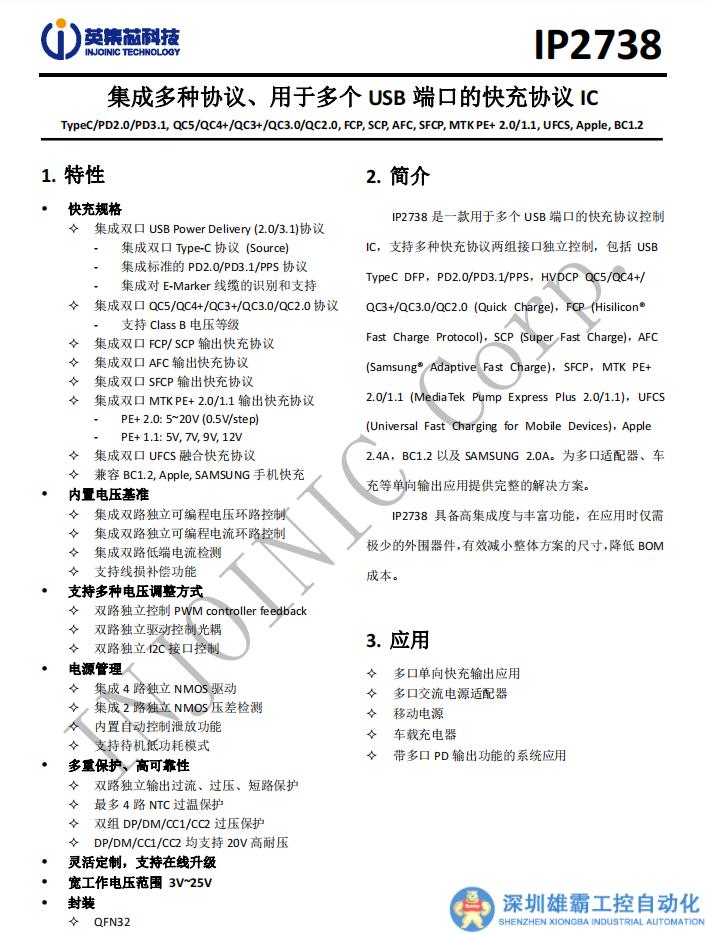

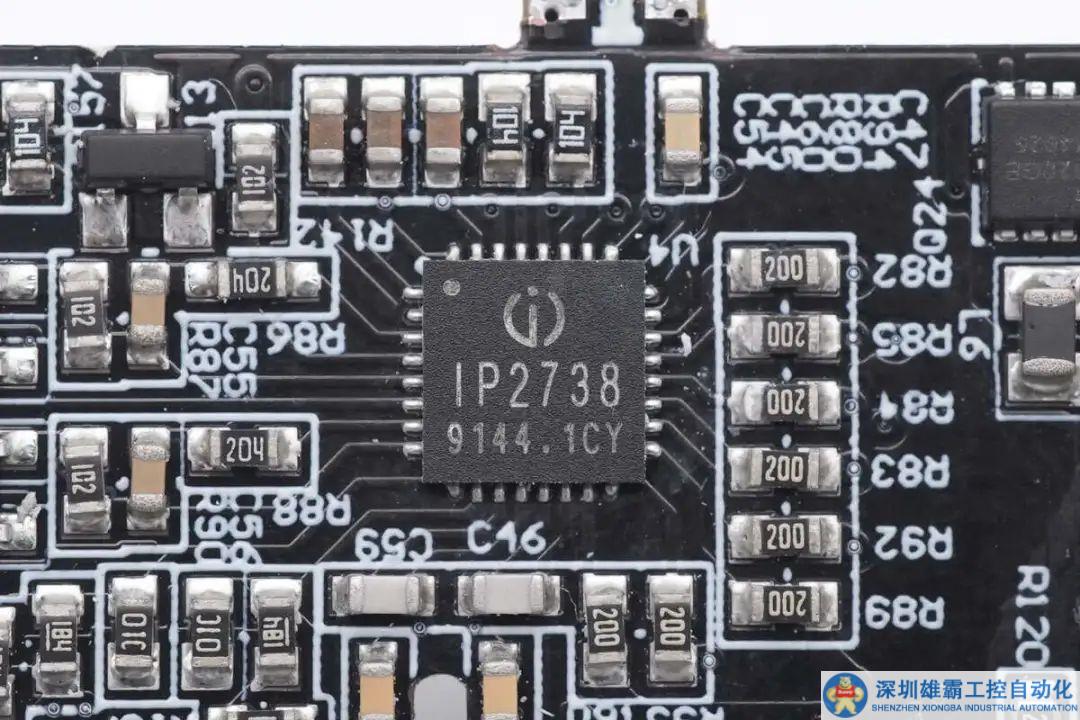

協議芯片來自英集芯，型號IP2738，是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。





英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。



充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。

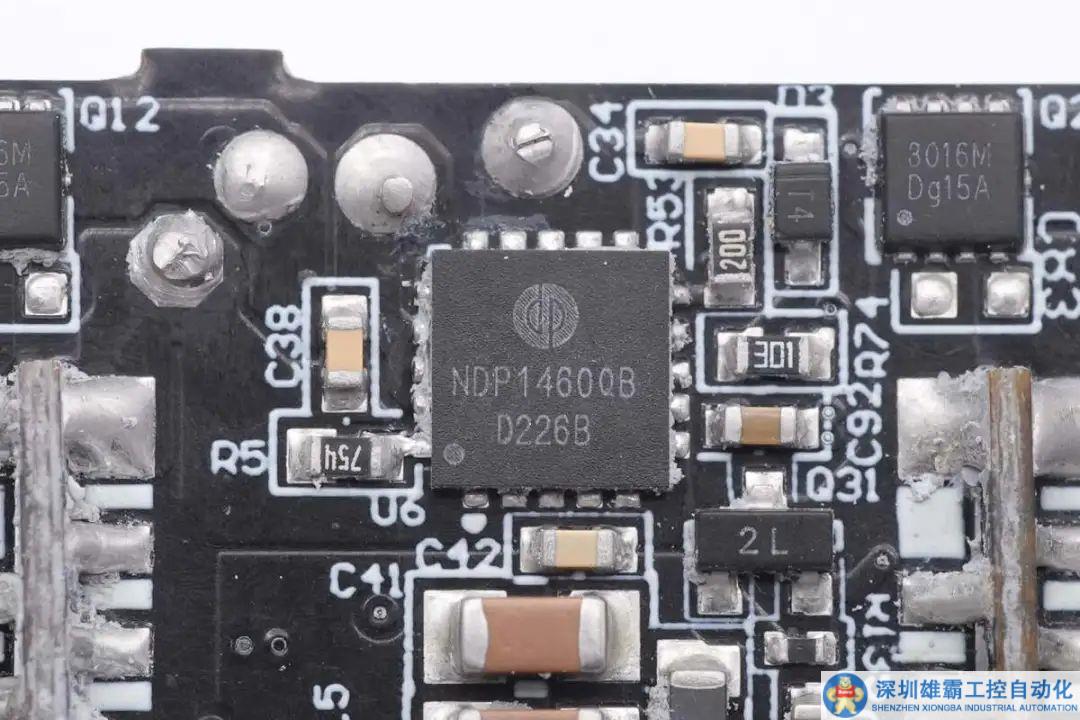

降壓電路采用芯潭微NDP1460QB，是一顆38V輸入電壓，6A連續輸出電流的同步降壓轉換器，內置14mΩ同步降壓管，支持雙路恒壓恒流控制，內置補償元件，采用散熱增強的QFN5*5封裝。

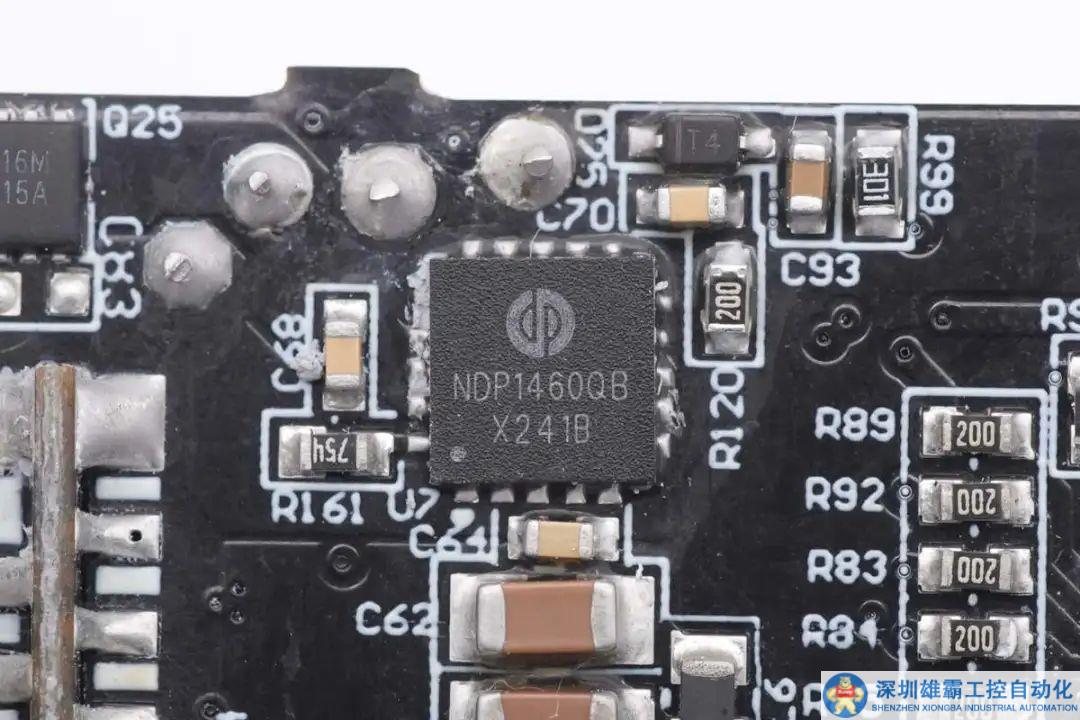

另一路同樣采用芯潭微NDP1460QB。

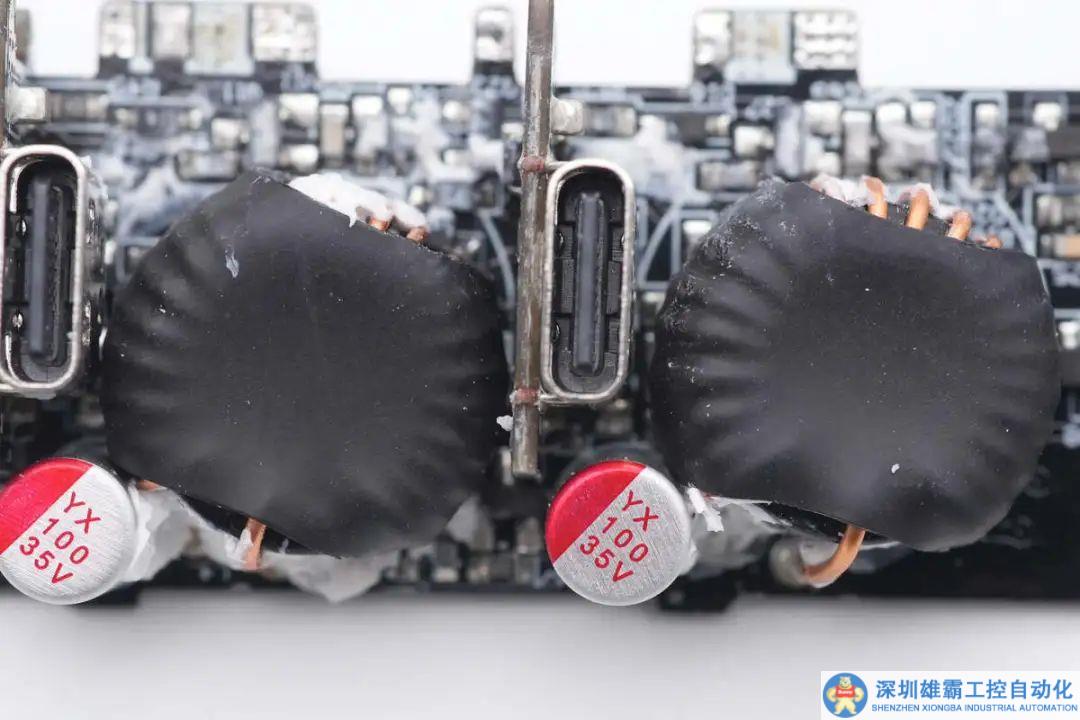

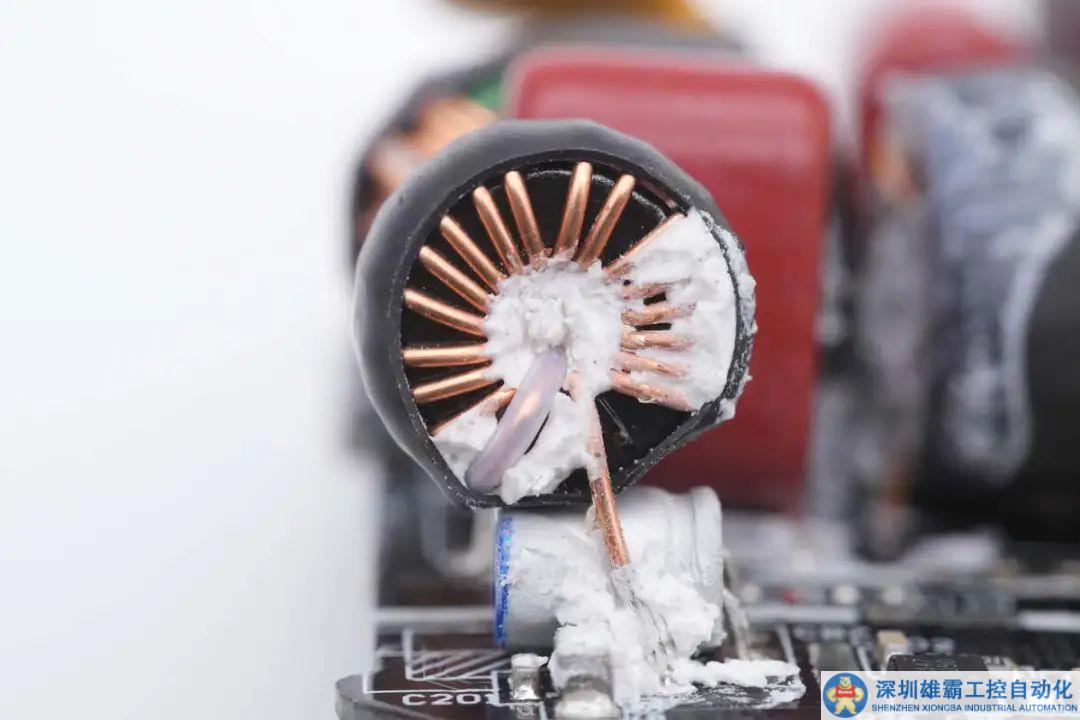

磁環降壓電感和輸出濾波電容特寫。

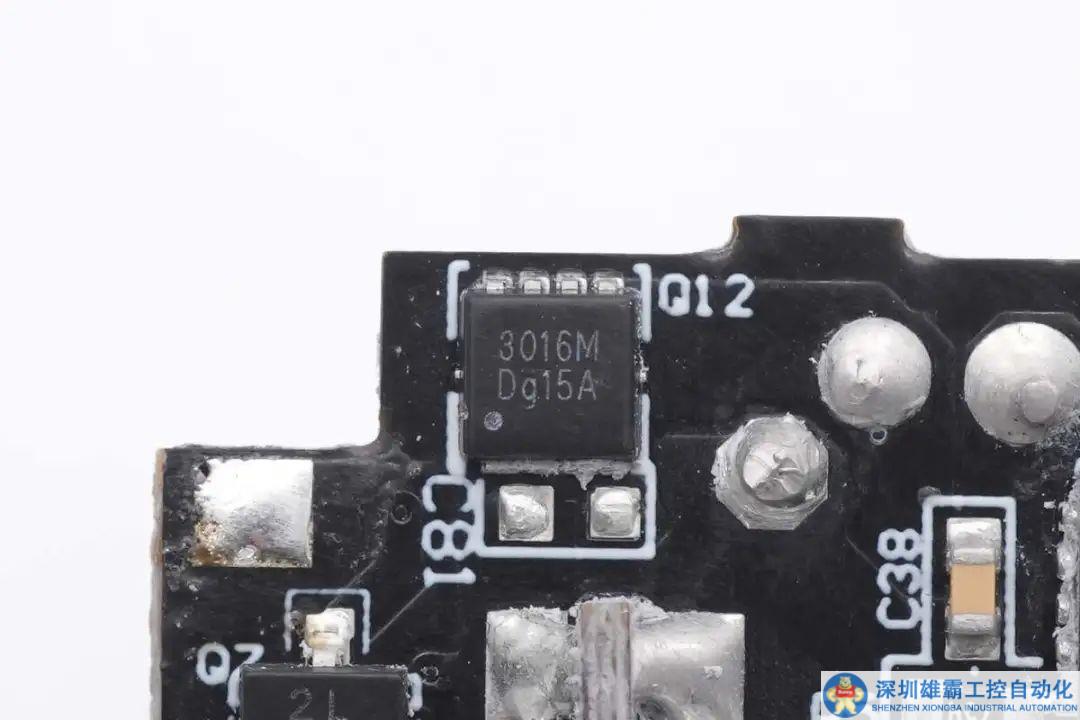

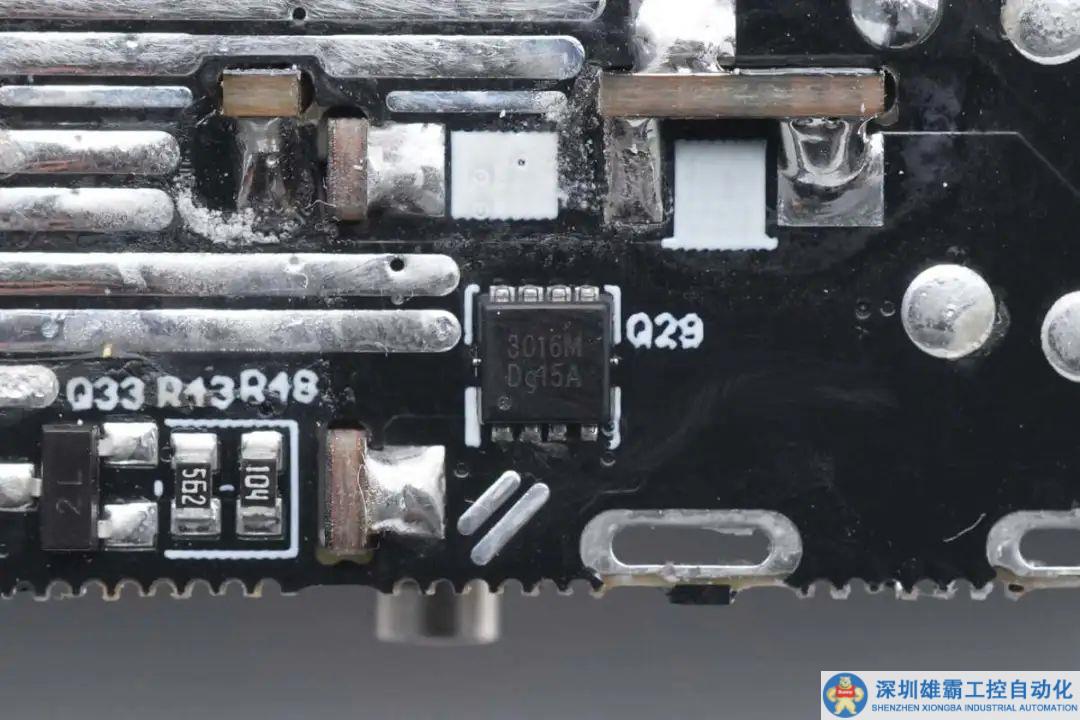

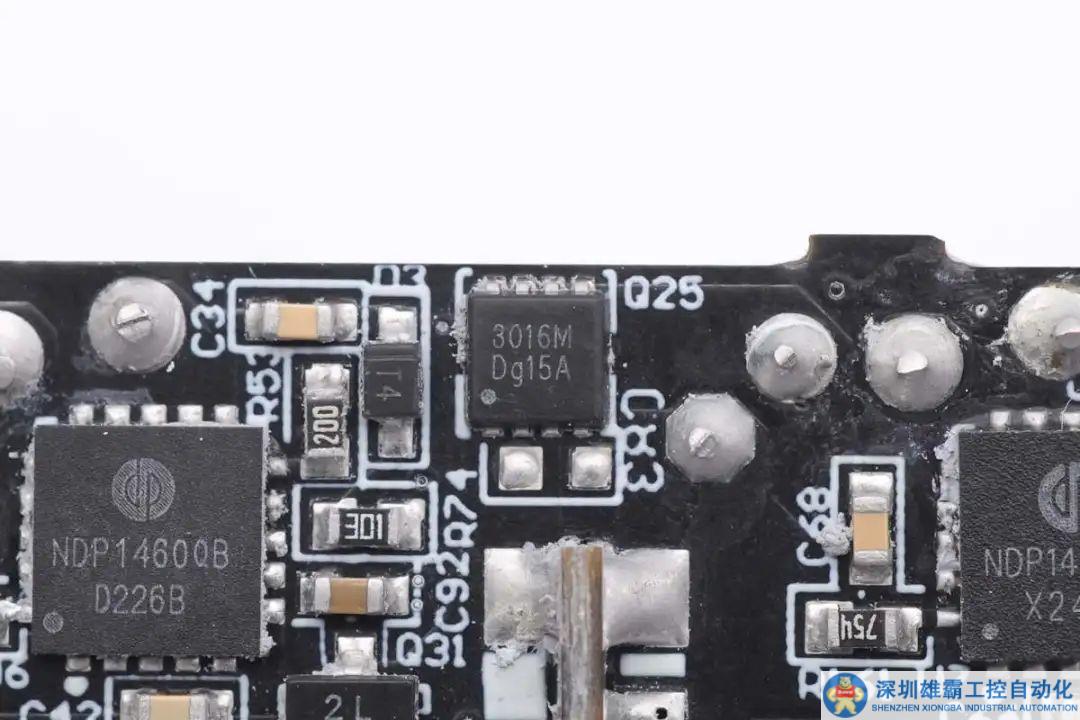

絲印3016M的VBUS開關管用于輸出直通控制。





另一路同樣采用絲印3016M的VBUS開關管。

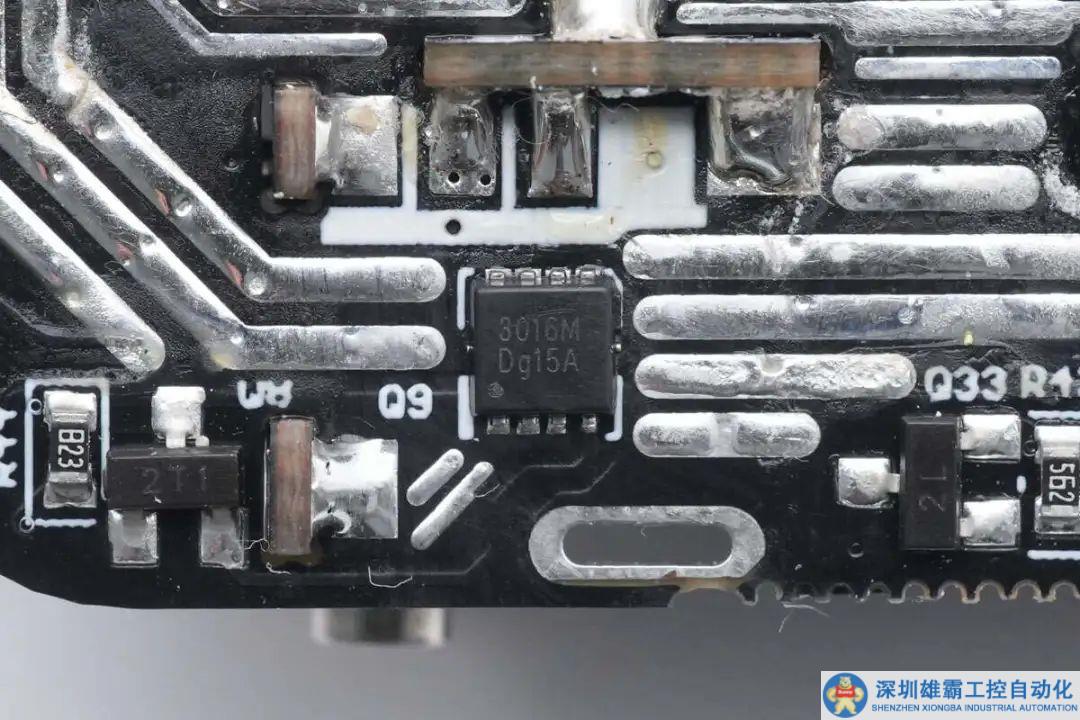

此外還使用絲印3016M的VBUS開關管。





另一顆絲印3016M的VBUS開關管。

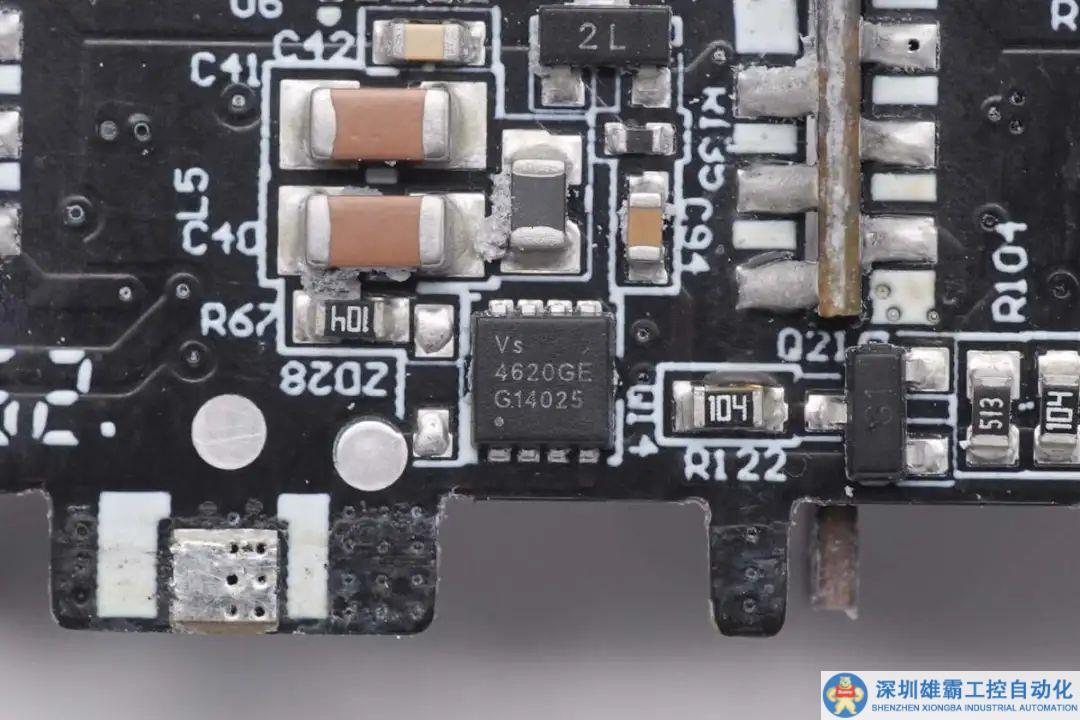

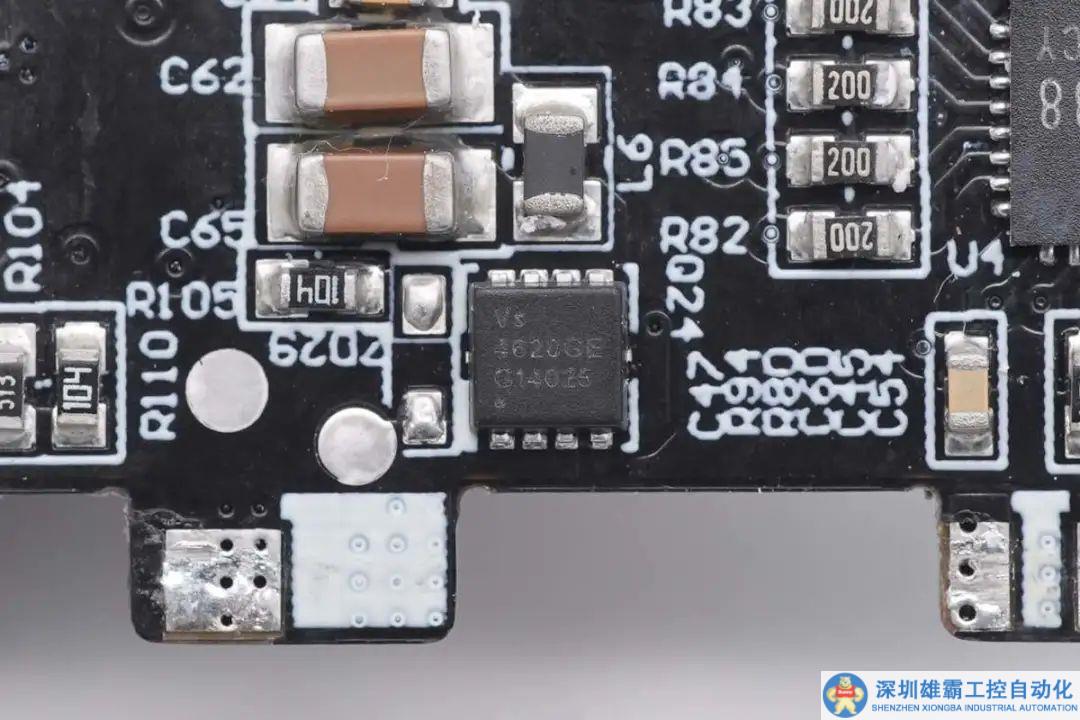

一顆MOS管來自威兆半導體，型號VS4620GEMC，是一顆耐壓40V的NMOS，導阻6.4mΩ，采用PDFN3333封裝。

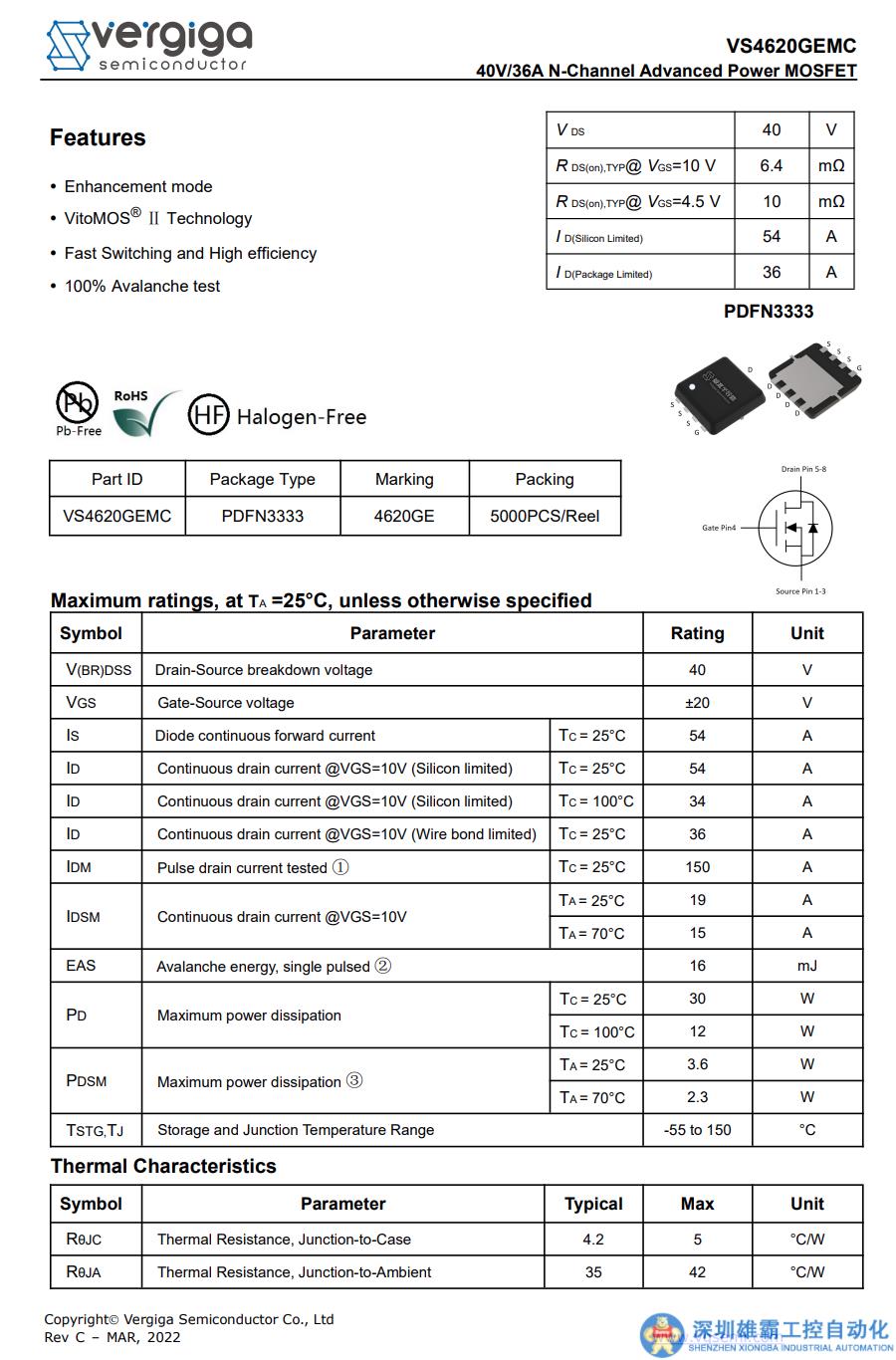

威兆半導體 VS4620GEMC 資料信息。





另一顆MOS管型號相同。

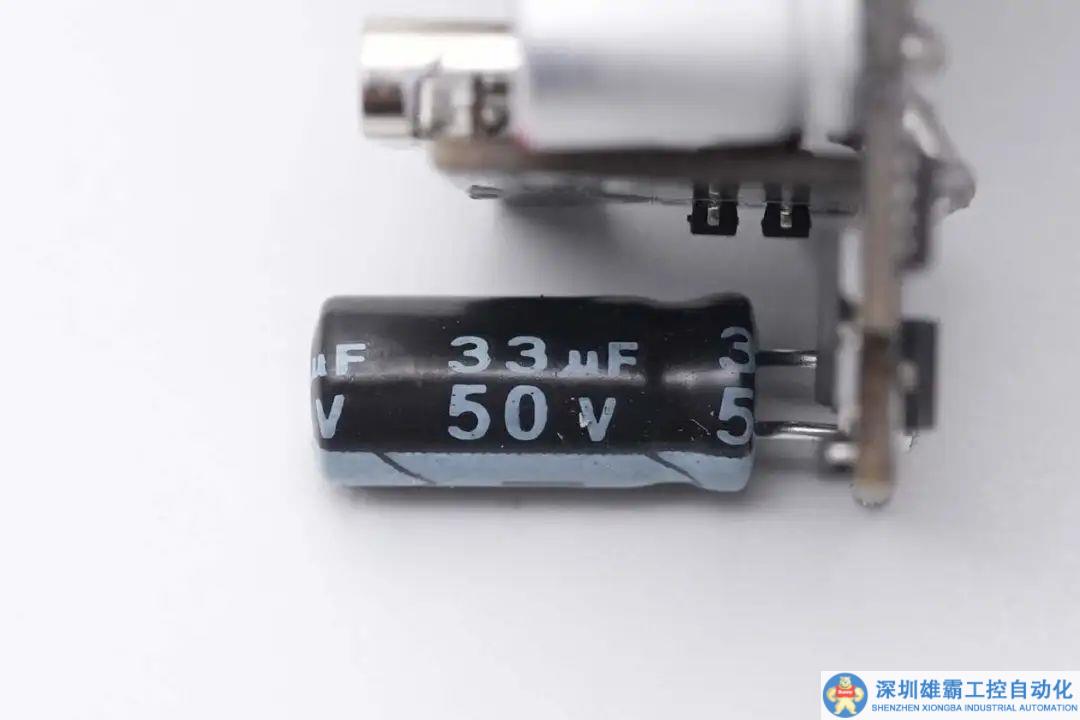

小板還焊接一顆電解電容，規格為33μF50V。

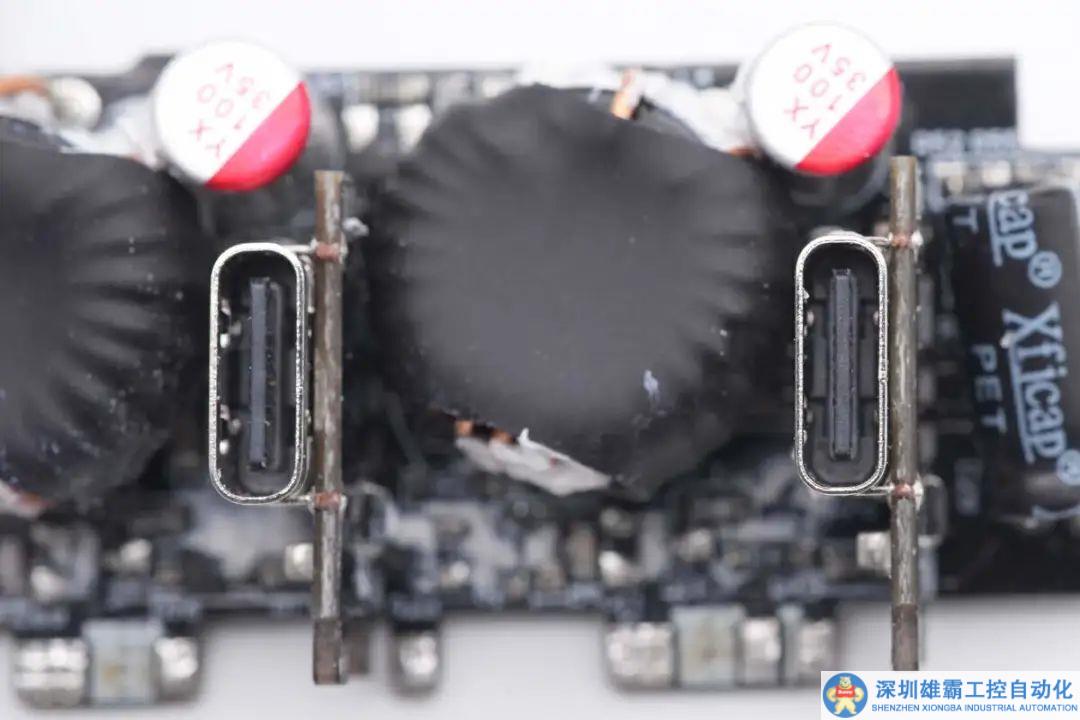

USB-C母座采用過孔焊接，焊接在垂直小板上。

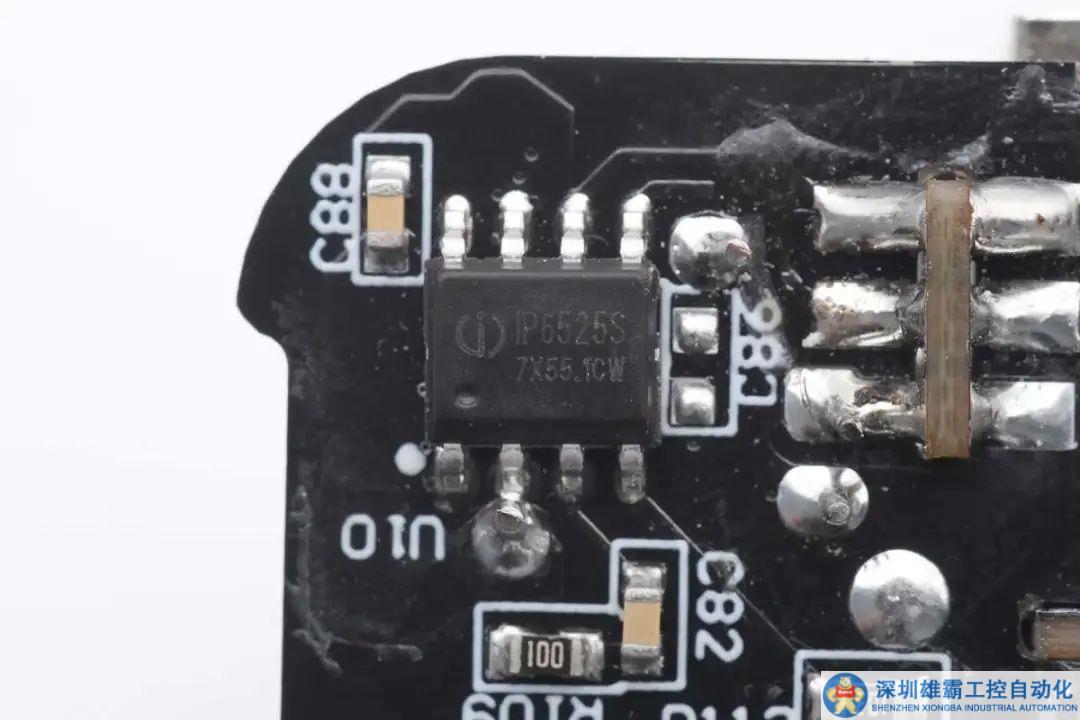

USB-A口降壓芯片采用英集芯IP6525S，是一顆集成同步開關的降壓轉換器，支持多種快充協議，支持車載充電器，快充適配器和排插應用。芯片內置功率管，支持32V電壓輸入，支持22.5W快充輸出。

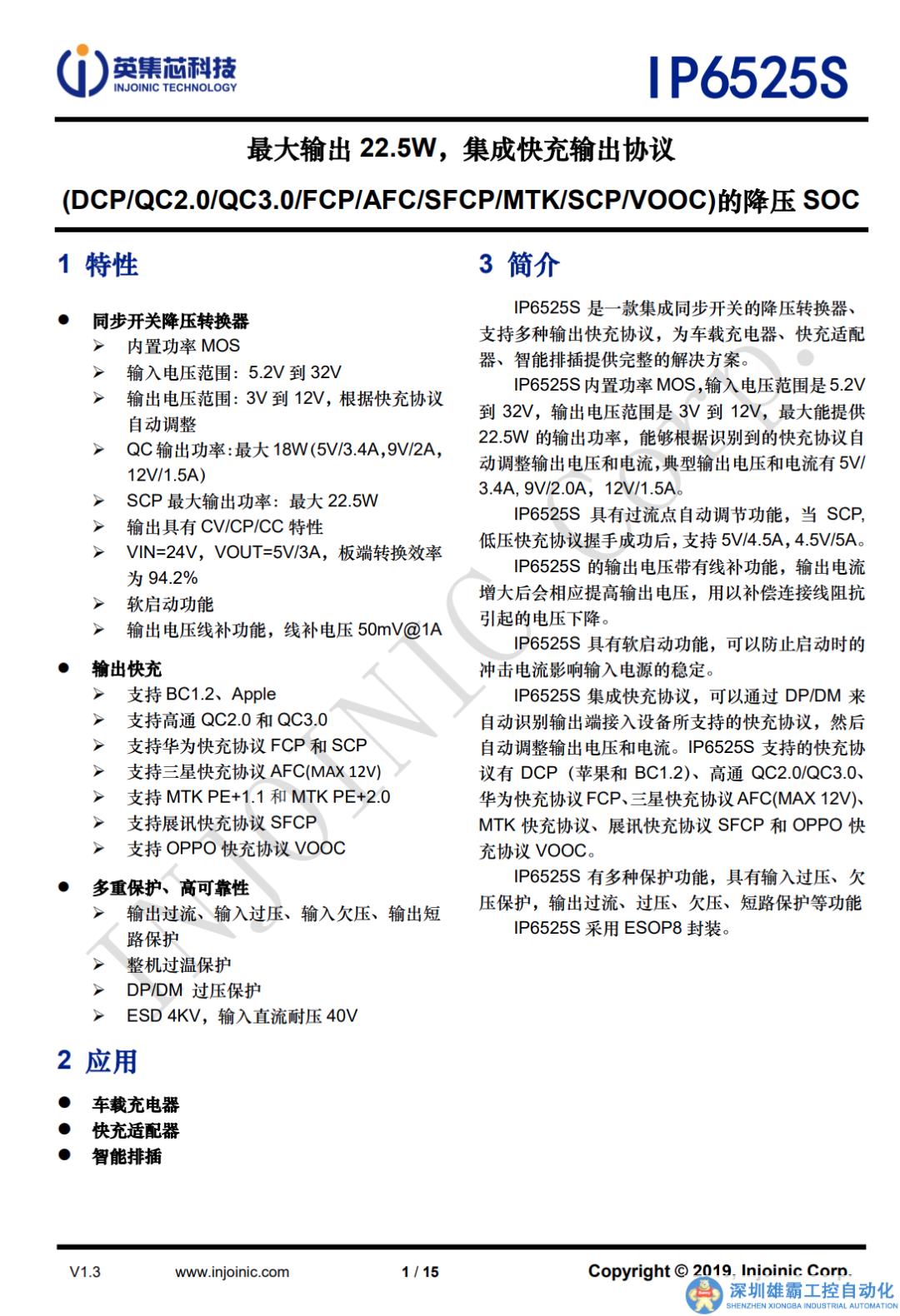

英集芯 IP6525S 詳細資料。





降壓電感外套熱縮管絕緣。

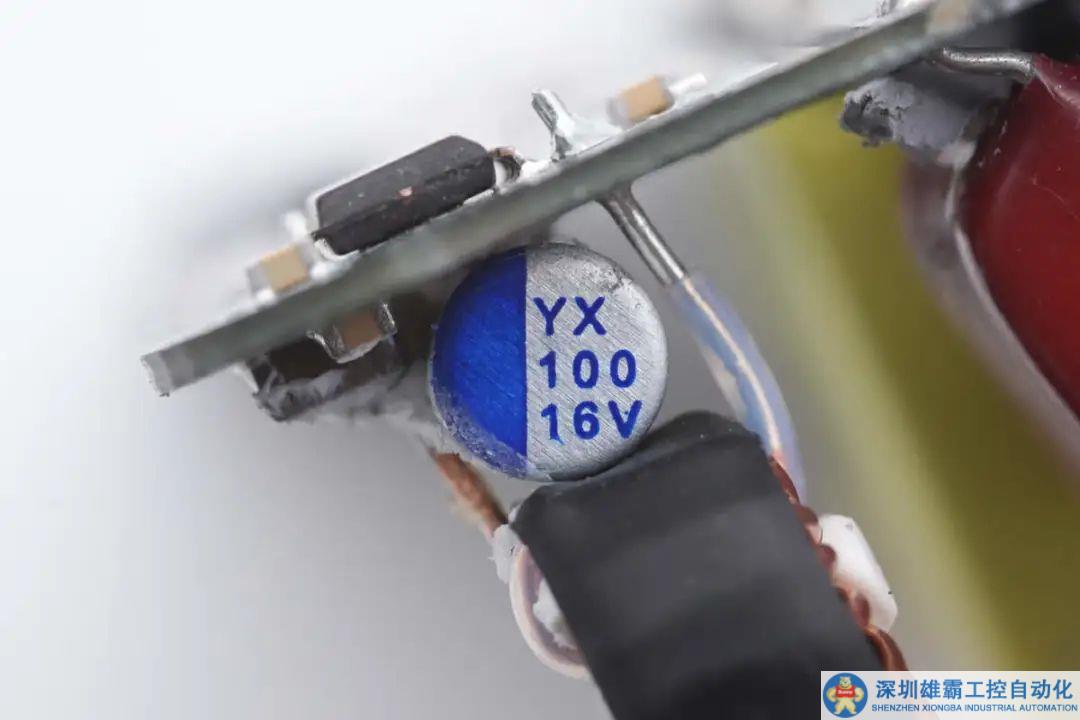

輸出濾波電容來自云星，規格為100μF16V。

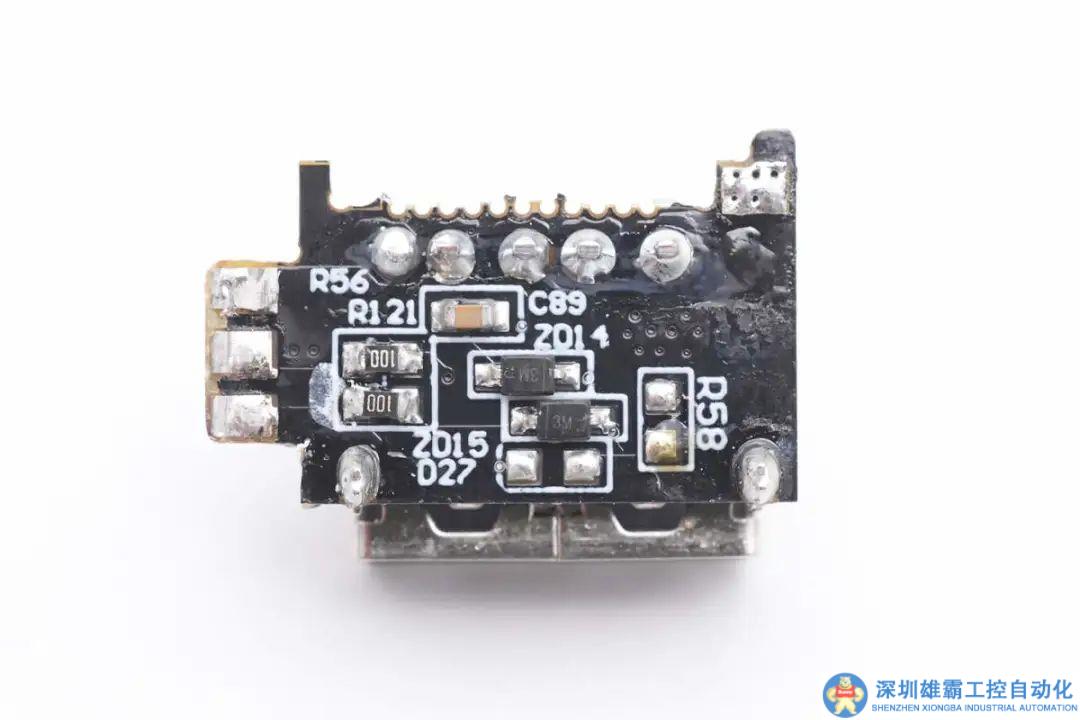

USB-A接口小板背面焊接穩壓管。

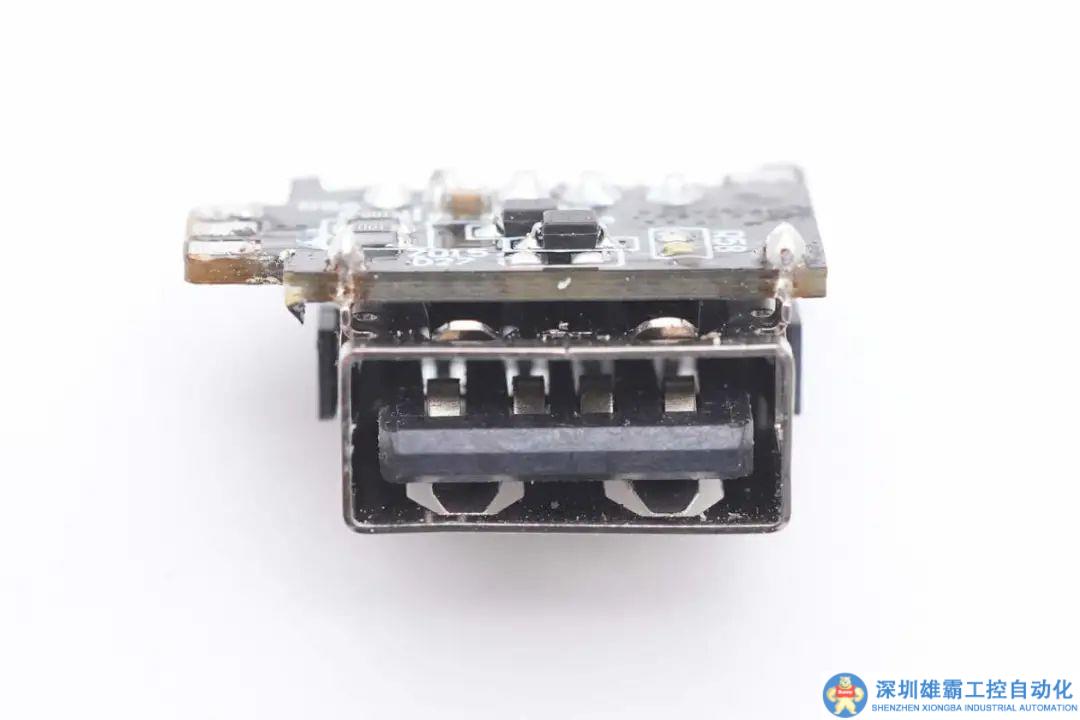

USB-A母座采用過孔焊接固定。

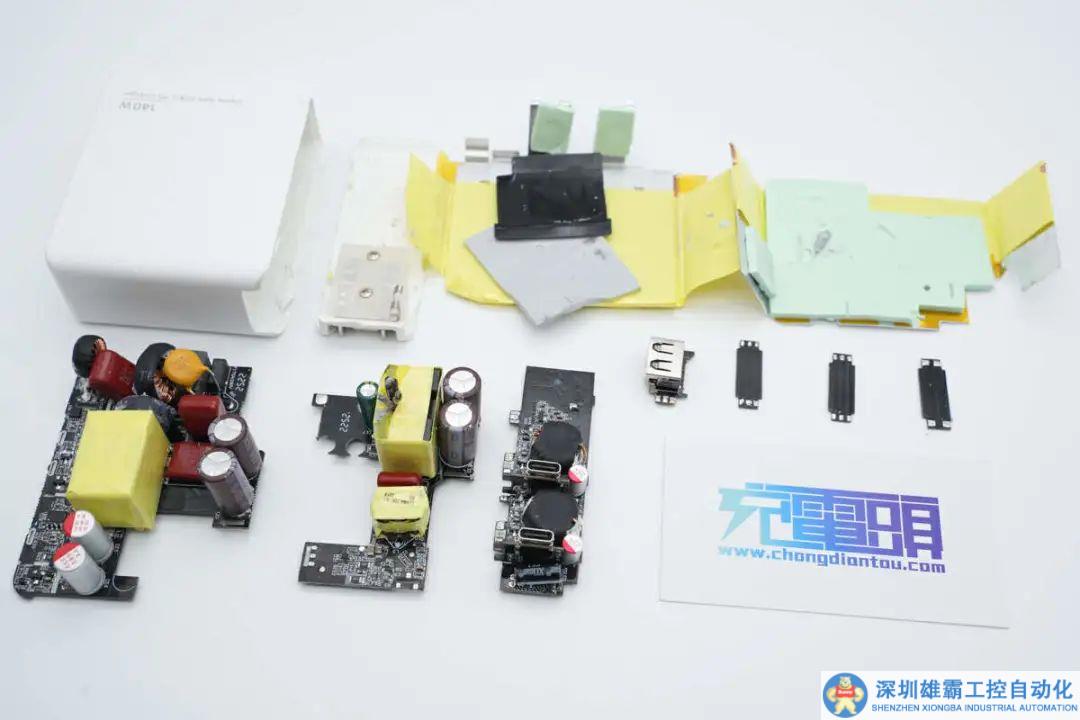

全部拆解一覽，來張全家福。

充電頭網拆解總結

魅藍這款氮化鎵充電器采用白色機身，并配有折疊插腳，時尚便攜。充電器具備2C1A接口，USB-C接口均支持140W快充，USB-A口支持18W快充，兩個C口同時使用時支持65+65W功率分配，滿足兩臺筆記本電腦的同時充電需求，USB-A口也可滿足傳統老式設備的充電需求，總體來說相當實用。

充電頭網通過拆解了解到，這款充電器的PCBA模塊包裹鋁片散熱，PCBA模塊采用多塊PCB焊接組合而成。充電器內部采用MPS高集成二合一電源芯片HR1211，PFC升壓開關管采用英諾賽科INN650D150A，PFC整流管采用億源CDM0D04065N6，LLC開關管采用英諾賽科INN650DA260A。

降壓電路采用英集芯IP2738協議芯片搭配兩路芯潭微NDP1460QB用于USB-C接口輸出，USB-A接口采用英集芯IP6525S降壓芯片。內部高壓濾波電容來自永銘，輸出濾波固態電容來自云星。PCBA模塊元件通過導熱墊接觸到包裹的鋁片散熱，滿足長時間滿功率輸出需求。
