什么是UWB？

UWB(Ultra Wide Band)，即：超寬帶技術，它是源于20世紀60年代興起的一種無線載波通信技術。一般的通信體制都是利用一個高頻載波來調制一個窄帶信號，通信信號的實際占用帶寬并不高。而UWB不同于傳統的通信技術，它通過發送和接收具有納秒或微秒級以下的極窄脈沖來實現無線傳輸?shù)?。由于脈沖時間寬度極短，因此其所占的頻譜范圍很寬。

UWB具有高精度、高速率、低功耗、抗干擾等優勢。UWB技術是一種無線通信技術，其特點是信號帶寬非常寬，頻率范圍覆蓋了從幾百兆赫茲到幾吉赫茲的頻段，可以實現高精度的定位和距離測量。

傳統的定位技術判斷物體的位置是依靠信號的強弱來判斷的，易受到外界干擾。定位的誤差較大，精度不高，而UWB定位采用了寬帶脈沖通訊技術，有很強的抗干擾能力，使得定位誤差大大降低。它填補了高精度定位領域的空白，精度可達厘米級。

提到UWB，可能很多人就會想起蘋果公司的AirTag。

雖然你可能只是在 2019 年蘋果將 UWB 添加到 iPhone 時才聽說超寬帶，但實際上，這項技術已經存在了幾十年。早在 2002 年，美國聯邦通信委員會 (FCC) 就授權 UWB 的無執照使用。UWB 最早曾在軍用雷達中使用，甚至曾短暫用作遠程心臟監測系統。在當時，實施成本和低于最初預期的性能限制了 UWB 在消費產品中的使用。如今，超寬帶芯片價格便宜且體積小，足以將它們放入智能手機等其他設備中。如今，它是如此精確，以至于手機用戶現在可以將他或她的手機對準朋友的手機來傳輸文件或照片。

是什么讓 UWB 如此獨特呢？它可以短距離傳輸數據，并通過測量無線電脈沖在設備之間傳播所需的時間來精確確定位置。顧名思義，它也使用更寬的頻率。超寬帶的頻率范圍在 3.1 和 10.6 GHz 之間。當然它也有一個缺點，就是它的射程較短，但是當您將兩個設備放在一個房間里時，這并不重要。

超寬帶是如何工作的？

與藍牙和 Wi-Fi 一樣，超寬帶是一種使用無線電波的無線通信協議。UWB 發射器在寬頻譜頻率上發送數十億個無線電脈沖，然后 UWB 接收器將脈沖轉換為數據。與蝙蝠使用回聲定位來感知環境的方式相同，UWB 脈沖可用于感知兩個發射器之間的距離。脈沖持續時間越短，距離測量就越精確。UWB 實現了實時精度，因?yàn)樗棵氚l(fā)送多達 10 億個脈沖（大約每納秒 1 個）。

UWB的測距原理

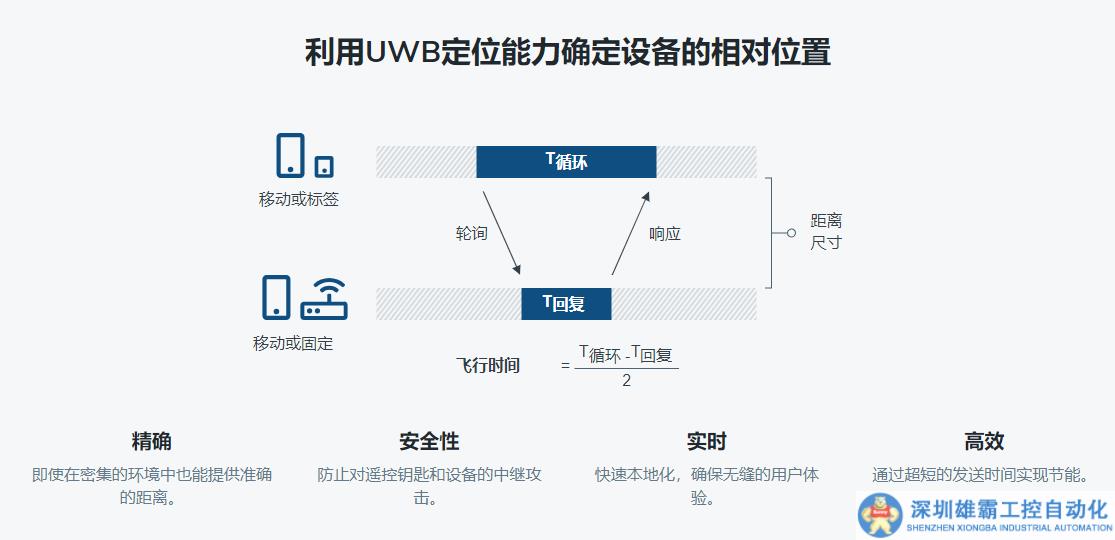

1. 雙向飛行時間法（TW-TOF,two way-time of flight）每個模塊從啟動開始即會生成一條獨立的時間戳 。模塊A的發射機在其時間戳上的Ta1時刻發射請求性質的脈沖信號，模塊B在Tb1時刻發射一個響應性質的信號，被模塊A在自己的時間戳Tb2時刻接收。由次可以計算出脈沖信號在兩個模塊之間的飛行時間，從而確定飛行距離S。S=Cx[(Tb2-Ta1)-(Tb1-Ta2)](C為光速)
2. TOF測距方法屬于雙向測距技術，它主要利用信號在兩個異步收發機（Transceiver）之間飛行時間來測量節點間的距離。因?yàn)樵谝暰嘁暰€環境下，基于TOF測距方法是隨距離呈線性關系，所以結果會更加精準。我們將發送端發出的數據包和接收回應的時間間記為TTOT,接收端收到數據包和發出回應的時間間隔記為TTAT,那么數據包在空中單向飛行的時間TTOF可以計算為：TTOF=(TTOT-TTAT)/2

然后根據TTOF與電磁波傳播速度的乘積便可計算出兩點間的距離D=CxTTOF

TOF測距方法和兩個關鍵側約束：

1、發送設備和接收設備必須始終同步

2、接收設備提供信號的傳輸時間的長短

為了實現時鐘同步，TOF測距方法采用了時鐘偏移量來解決時鐘同步問題。但由于TOF測距方法的時間依賴于本地和遠程節點，測距精度容易受兩端節點中時鐘偏移量的影響。為了減少此類錯誤的影響，這里采用反向測量方法，即遠程節點發送數據包，本地節點接收數據包，并自動響應，通過平均在正向和反向所得的平均值，減少對任何時鐘偏移量的影響,從而減少測距誤差。

UWB測距定位具有以下幾種特點：

1. 系統容量大：帶寬增加使信道容量的提高遠遠大于信號功率上升所帶來的效應。
2. 傳輸數據快：根據香農公式，即使把發送信號功率拉到很低，也能實現較高的信息速率。通常情況下，其最大數據傳輸速度可以達到幾百兆比特每秒到吉比特每秒。
3. 多徑分辨能力強：因?yàn)槠錁O高的工作頻率和極低占空比，所以它的占空比很高。窄脈沖的多徑信號在時間上不易重疊，很容易分離出多徑分量，因此能充分利用發射信號的能量。
4. 隱蔽性好：UWB的頻譜較寬，能量密度較低，所以具有很高的安全性。另一方面，由于能量密度低，UWB設備對于其他設備的影響很低。
5. 定位精確：UWB具有很高的定位精度，它采用超寬帶無線電通信，可在室內和地下進行精確定位，精度最高可達2厘米，一般精度在15厘米內。
6. 抗干擾能力強：UWB的占空比一般為01～0.001，具有比其他擴頻系統高得多的處理增益，抗干擾能力強。一般來說，UWB抗干擾處理增益在50dB以上。
7. 低功耗:UWB系統結構簡單，設備成本低。UWB使用間歇的脈沖來發送數據，信號無需載波，脈沖持續時間一般在20～1.5ns之間很短，有很低的占空因數，因此功耗很低，一般UWB系統只需要50～70mW的電源，功耗是藍牙技術的百分之十。

因?yàn)閁WB的技術優勢，使其在測距定位場景中被廣泛應用：

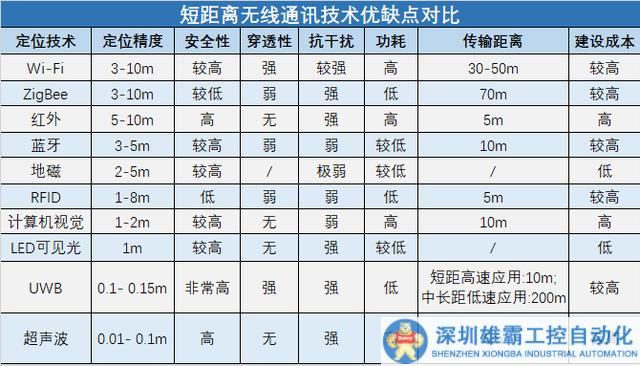

• 實現高精度的室內定位，利用超寬帶脈沖信號進行定位，其時間域分辨率非常高，可以實現厘米級別的定位精度，這比其他定位技術如WIFI、藍牙、RFID等要更加精準?？梢杂糜谲嚶?lián)網、室內導航、安防監控、人員實時定位等場景。

• 可以實現高速的數據傳輸，UWB室內定位技術使用超寬帶信號進行通信和定位，具有高數據傳輸速率，可以實現Gbps級別的傳輸速率，這使得其在需要高速數據傳輸?shù)膱?chǎng)合下更具有優勢?？梢杂糜谥悄芗揖?、智能醫療、智能辦公等領域。

• 低功耗和抗干擾能力強，可以保證設備長時間穩定運行。在室內環境中，信號經常會遇到多徑干擾問題，導致信號傳輸?shù)牟环€(wěn)定性。但是UWB室內定位技術具有良好的抗多徑干擾能力，能夠減少信號干擾，從而提高定位的穩定性和精度。

• 系統容量大，可同時工作的標簽多，容量高。UWB定位技術使用的帶寬在1GHz以上，甚至可高達幾個GHz，那么每發送一個UWB信號的持續時間就非常短了。帶寬增加使信道容量的提高遠遠大于信號功率上升所帶來的效應，這一點也正是提出超寬帶技術的理論機理。

因此，因?yàn)閁WB的這些優點，近年來被越來越多的汽車廠商選用作無鑰匙定位系統。一方面可以用具有UWB功能的手機來作為汽車鑰匙，免去消費者隨身攜帶鑰匙之苦。也可通過UWB數字鑰匙提供更加豐富的與車主互動的features。

NXP推出的NCJ29D5就是其新一代超寬帶(UWB)IC系列的第一款產品，專用于滿足全球汽車業的連接和功能安全需求。UWB IC使汽車能夠知道用戶的確切位置，定位誤差精確到厘米級別?；谥悄苁謾C(jī)的汽車接入首次提供與一流的遙控鑰匙相同的便利性。用戶將手機放在口袋或包中便能夠打開和啟動汽車，并通過智能手機享受安全的遠程泊車服務。此外，新的UWB IC還可以最大限度地防止通過中繼攻擊盜車風險。

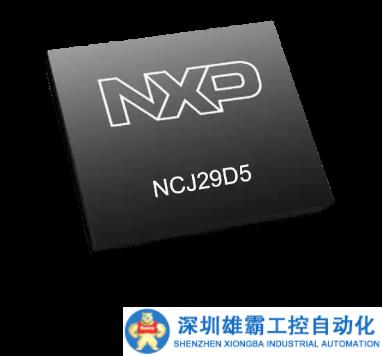

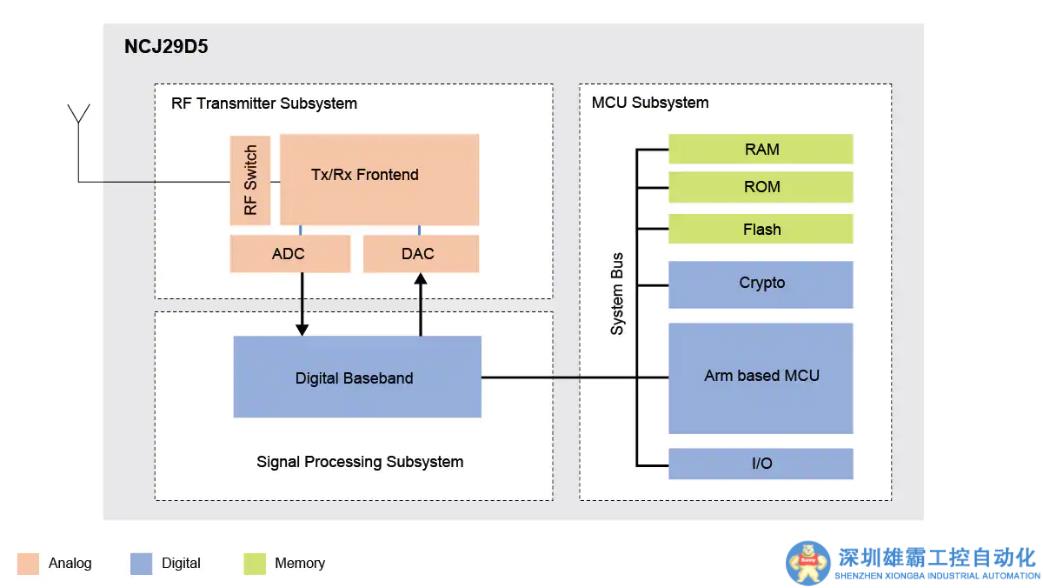

NCJ29D5芯片相關特性指標

NCJ29D5芯片為NXP針對汽車行業而開發的集成UWB芯片，典型應用為第三代數字車鑰匙的應用。其主要特性包括：

• 符合 IEEE 802.15.4 HRP UWB PHY 標準
• 芯片上 MAC 固件，以減輕超寬帶范圍設置和會話控制
• 支持 SHF 超寬頻帶從 0 GHz 到5 GHz 的全球使用
• 中心頻率 5 GHz 到0 GHz
• 可編程發射機輸出功率高達 12 dBm 峰值
• 與 IEEE 802.15.4 相比，128 MHz PRF 模式使可用的平均 TX 功率加倍
• 優化短幀模式操作
• 全相干接收機的最大范圍和精度
• 集成所有需要的射頻元件(即 balun,TRX 開關)
• 供電電壓 8 V ~ 3.6 V
• 低能源消耗
• 可配置的電流限制應用與硬幣電池供應
• 數據速率 110 kbps (BPRF)， 850 kbps (BRRF)，8 Mbps (BPRF)，8 Mbps (HPRF)
• 支持雙向測距
• IEEE 802.15.4z BPRF/HPRF 超寬帶 PHY 協議草案，對抗 Cicada 和前導碼注入攻擊造成的遠距離操縱
• 混亂時間戳序列 (STS) 生成兼容 NIST SP 800-90A
• 集成 I/Q 相位和振幅失配補償
• 窄帶干擾消除 (NBIC)，具有卓越的同通道干擾抑制能力
• XO 緩沖器，用于與其他設備共享 XTAL( 例如 UHF 或 BLE 收發器)
• 6mm x 6mm 40-pin QFN 包帶 5 mm 鉛間距和可濕性側面
• 外部組件數量少
• ARM?Cortex-M33 32 位處理器 2 MHz
• ARM?AHB-Lite 總線矩陣和雙主 NS-DMA 快速數據傳輸
• 256kbyte 非易失性內存
• 40 kByte RAM
• 96 kByte ROM
• ARM?TrustZone 技術和 S-DMA 安全
• 高級加密標準 AES (Advanced Encryption Standard)，具有 128 位密鑰和 256 位密鑰
• 具有 256 位、384 位和 512 位密鑰的橢圓曲線密碼 (ECC)
• 256 位的安全哈希算法 2 (SHA2-256)
• 安全接口(啟用 GlobalPlatform 協議)
• 循環冗余校驗 (CRC) 計算的協處理器
• 真隨機數生成 (TRNG)
• SPI, UART 和 LIN 兼容接口
• 簡化了定制應用程序的開發的 API
• 應用程序開發的幾個計時器
• 低功耗喚醒計時器
• 看狗定時器
• 支持高精度外部溫度傳感器，精確的晶體溫度漂移補償
• 集成溫度傳感器用于晶體溫度漂移補償
• 通用 ADC 10 位

NCJ29D5是專為全球汽車業需求而設計的新一代UWB集成電路。與恩智浦連接和安全解決方案（如藍牙、近場通信和安全元件（SE））相結合，該技術提供真正安全免手持智能門禁功能，支持汽車連接標準化。

隨著該芯片的推出，恩智浦、寶馬集團、大陸集團以及其他公司通過車聯網聯盟（CCC）和IEEE合作研究UWB部署事項，以確保在車輛、移動設備和消費者設備的交叉領域使客戶獲得最佳體驗。所有的標準化工作旨在實現免手持智能門禁和其他基于UWB汽車定位用例的全球標準。

昂科作為NXP的全球第三方合作伙伴，支持了NXP包括經典的LPC系列、S12系列、Kinetis系列、PowerPC系列MCU，和汽車級S32系列MCU，以及最新的i.MX RT系列的量產化燒錄。同時，也支持了NXP的各種可編程芯片，比如在汽車電子中廣泛應用的PF、FS系列各種PMIC芯片，在電源行業應用的數字LCC+FPC控制器TEA2016/TEA2017，以及汽車電子的TPMS Sensor等等。當然，也包括NXP在汽車數字鑰匙領域被廣泛應用的NCJ20D5、NCJ29D6 UWB數字IC。

由于NCJ29D5內置一顆ARM?Cortex-M33 32 位處理器，同時也采用了 ARM? TrustZone技術和 S-DMA 安全技術。其高級加密標準 AES (Advanced Encryption Standard)，具有 128 位密鑰和 256 位密鑰；具有 256 位、384 位和 512 位密鑰的橢圓曲線密碼 (ECC)。是一款具有非常高安全等級要求的數字主控。昂科的量產化燒錄算法開發也必須遵循NXP原廠的安全協議，并小心的處理每一步數字交互。

現在昂科已經支持了多個汽車電子客戶的NCJ29D5的量產化燒錄，并且NCJ29D5已經被加入到了昂科AP8000通用燒錄平臺的軟件支持list中，在昂科官網下載最新版的燒錄軟件即可免費支持。

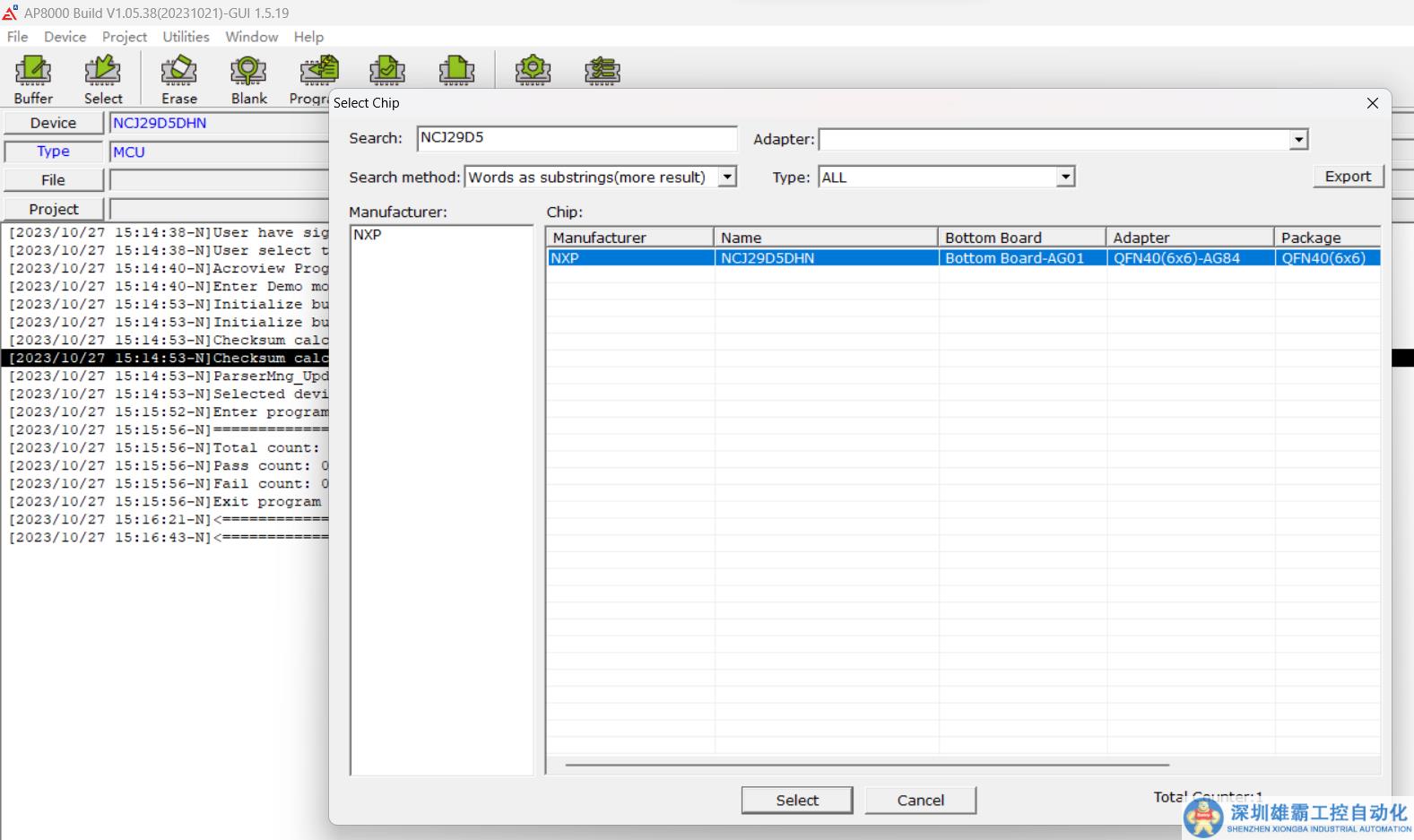

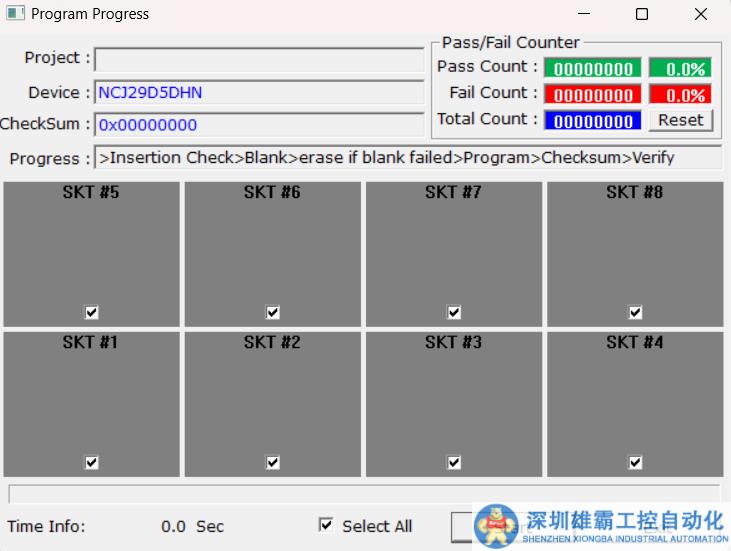

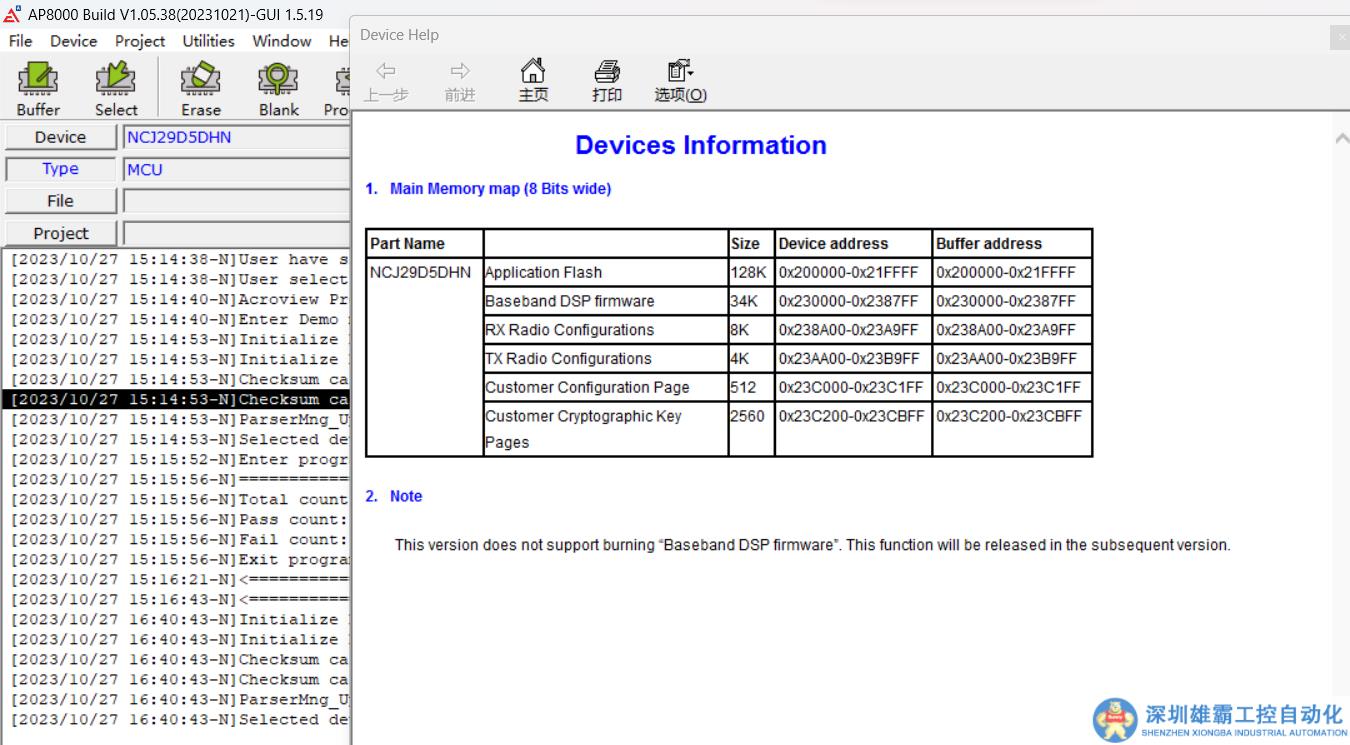

NCJ29D5燒錄UI界面：

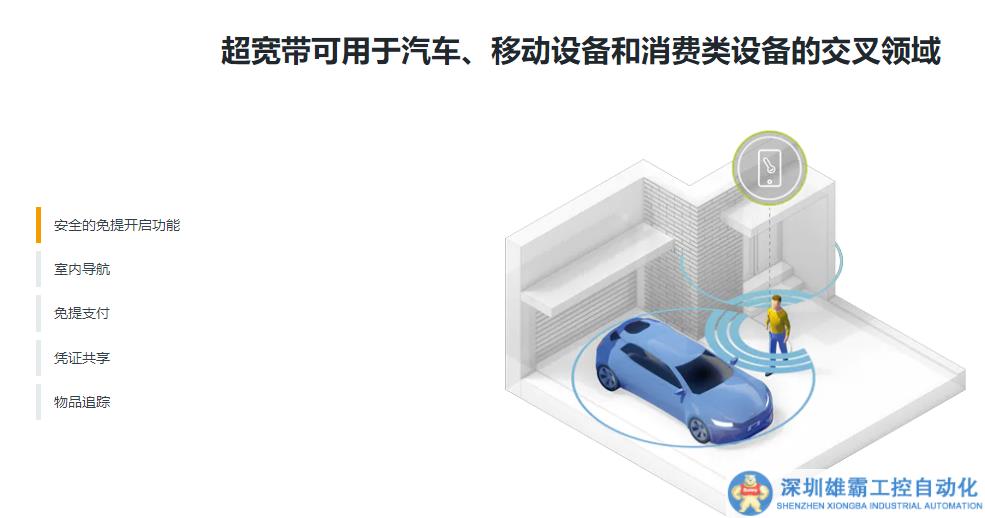

NXP憑借其最新的汽車超寬帶芯片，這種精度使配備超寬帶的汽車、手機和其他智能設備的空間感知能力得以實現，使汽車能夠準確地知道用戶在哪里。這意味著基于智能手機的汽車接入現在提供了與最先進的遙控鑰匙相同的便利程度。用戶可以打開并啟動汽車，同時將手機放在口袋或包中，并通過智能手機享受安全的遠程停車，而且還可以通過中繼攻擊對汽車防盜進行額外的保護。使用新的NCJ29D5芯片，現在可以在汽車側使用UWB。有了超寬帶，汽車可以檢測到擁有智能手機的車主是如何接近汽車的，并且在汽車連通性聯盟（car Connectivity Consortium）規定的特定距離內，可以認證并啟用某些功能。例如，當距離8米左右時，它可以開啟迎賓燈，當距離不到2米時，它可以打開汽車。這提供了真正的免提汽車接入，將智能手機變成了數字鑰匙。

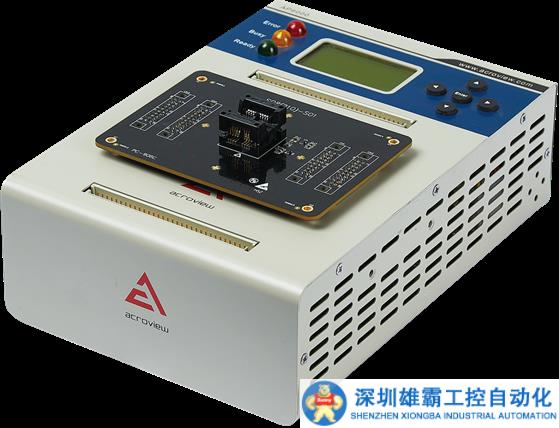

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

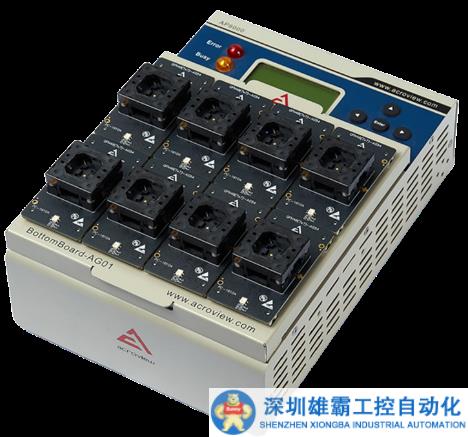

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
