知名電腦品牌宏碁推出了一款65W氮化鎵充電器，這款充電器具備1A1C接口，雙口均支持快充，并且支持功率自動分配，可為兩臺設備同時快充。此外充電器還配有折疊插腳，包裝內配有數據線，攜帶方便到手即用，滿足日常筆記本電腦和手機充電需求。下面充電頭網就對這款充電器進行拆解，看看內部的方案和用料。

此前充電頭網還拆解過宏碁蜂鳥Swift3筆記本原裝65W充電器，歡迎查閱。

宏碁65W氮化鎵充電器外觀

包裝盒正面印有Acer品牌、充電器名稱、機身頂面簡圖、多重保護以及可適配設備。

背面印有產品特點、技術參數以及商家信息。

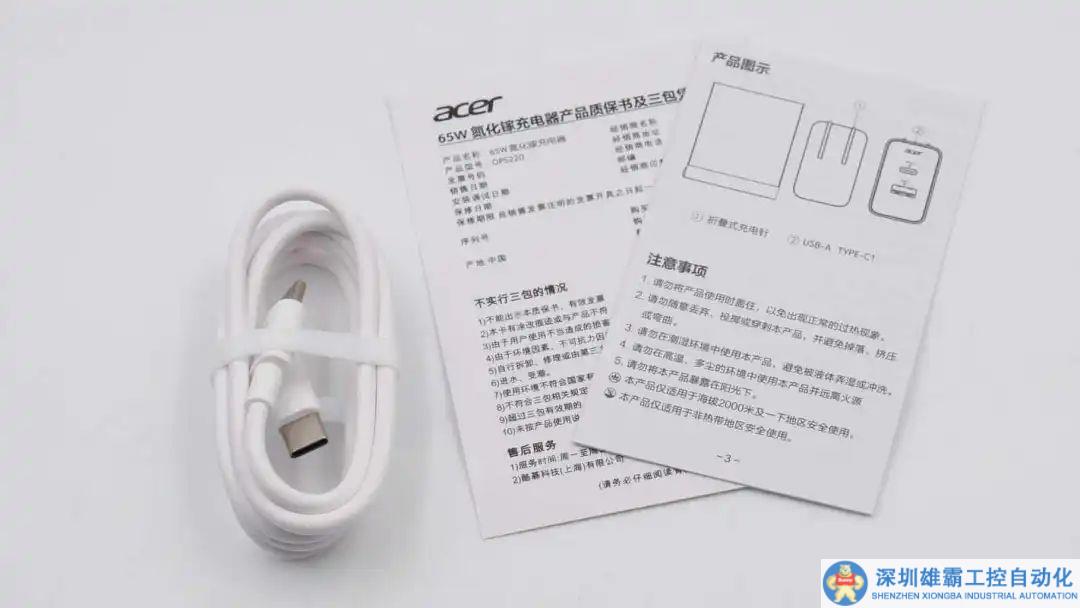

包裝內除充電器外，還有數據線、說明書以及三包憑證。

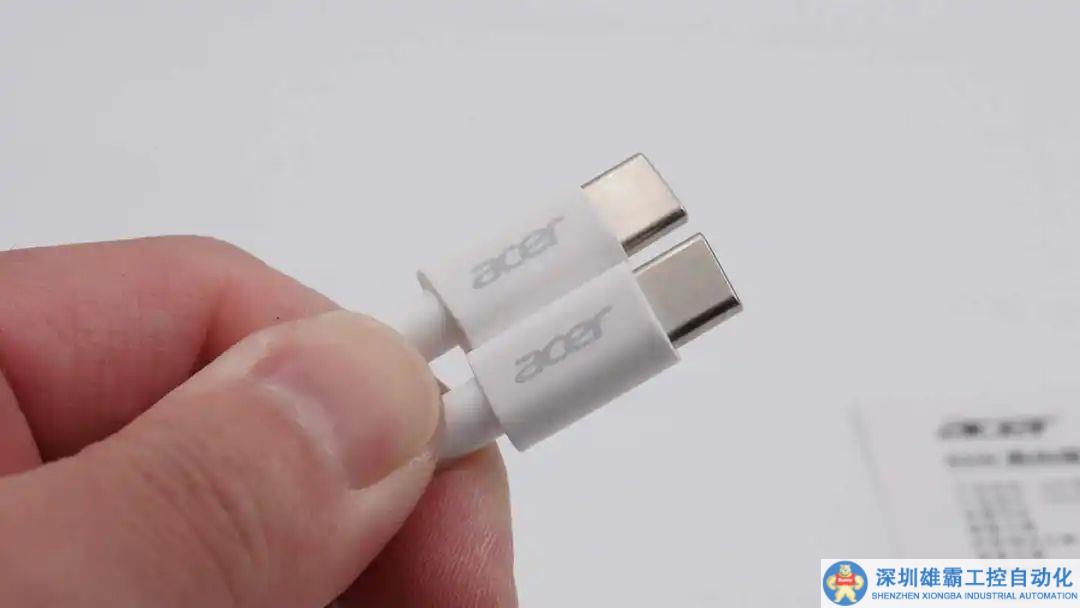

附帶數據線是C to C線，通體白色，線頭外殼印有宏碁的英文品牌logo。

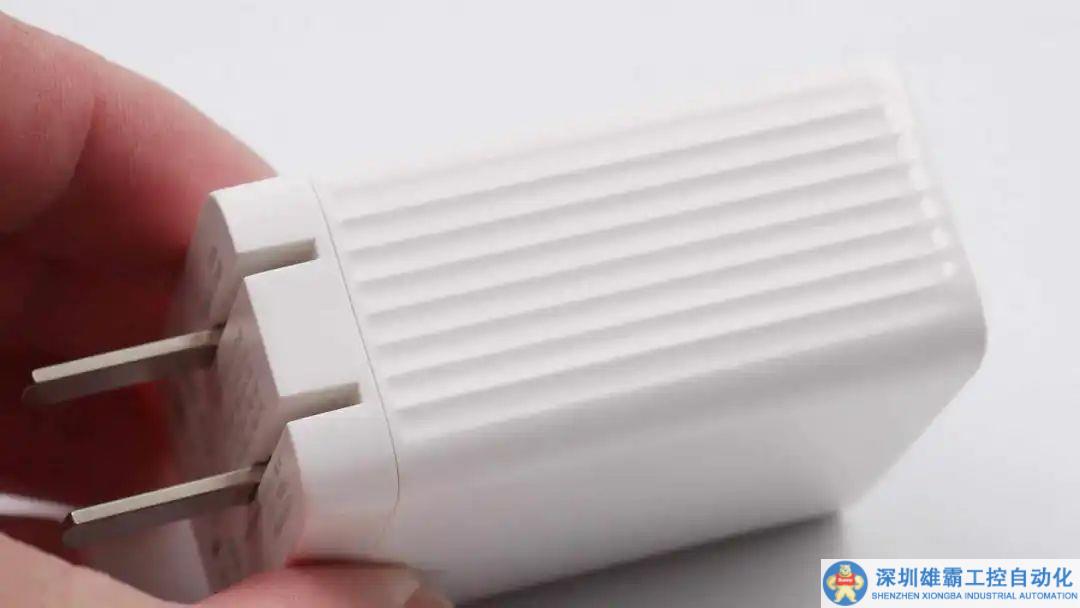

充電器輸入端和腰身采用白色外殼，機身兩側做了波浪式設計，手感獨特。

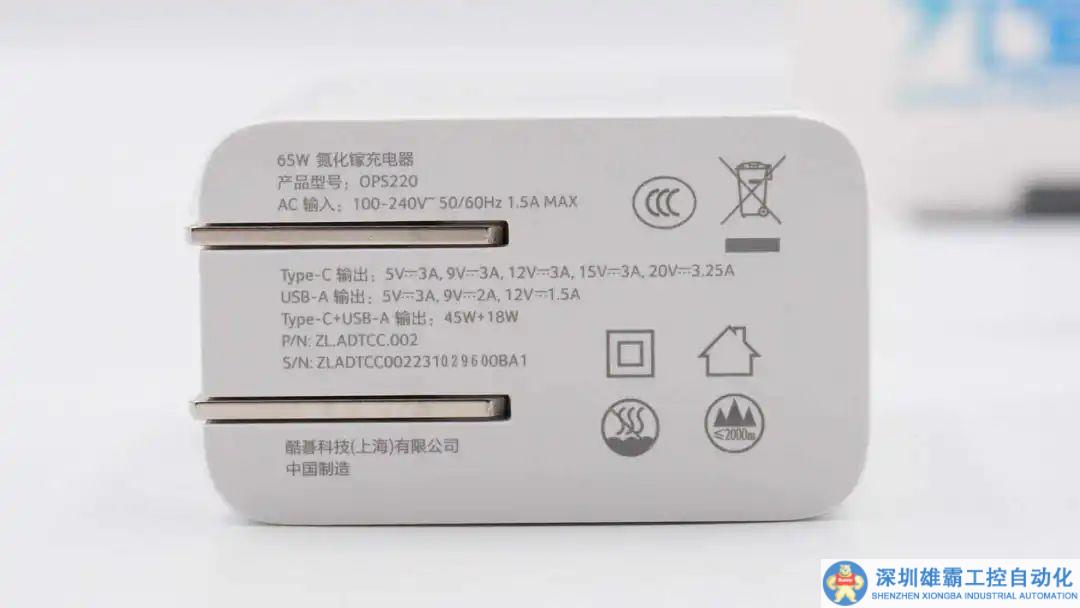

輸入端外殼印有充電器參數

型號：OPS220

AC 輸入：100-240V~50/60Hz 1.5A MAX

Type-C輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A 輸出：5V3A、9V2A、12V1.5A

Type-C+USB-A 輸出：45W+18W

制造商：酷碁科技（上海）有限公司

充電器通過了CCC認證。

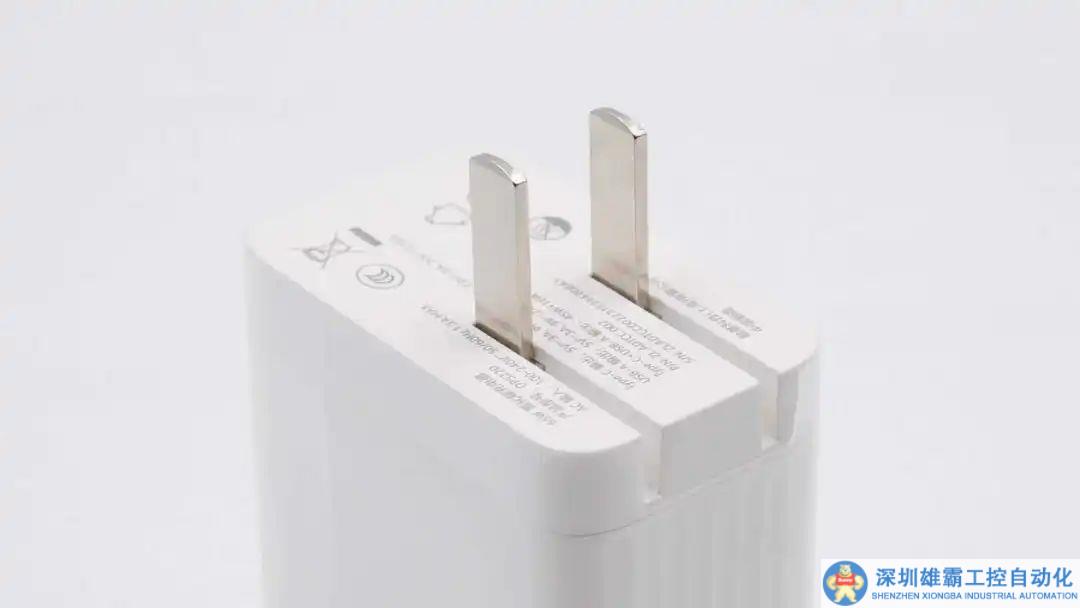

充電器配備可折疊國標插腳，收納自如外出攜帶方便。

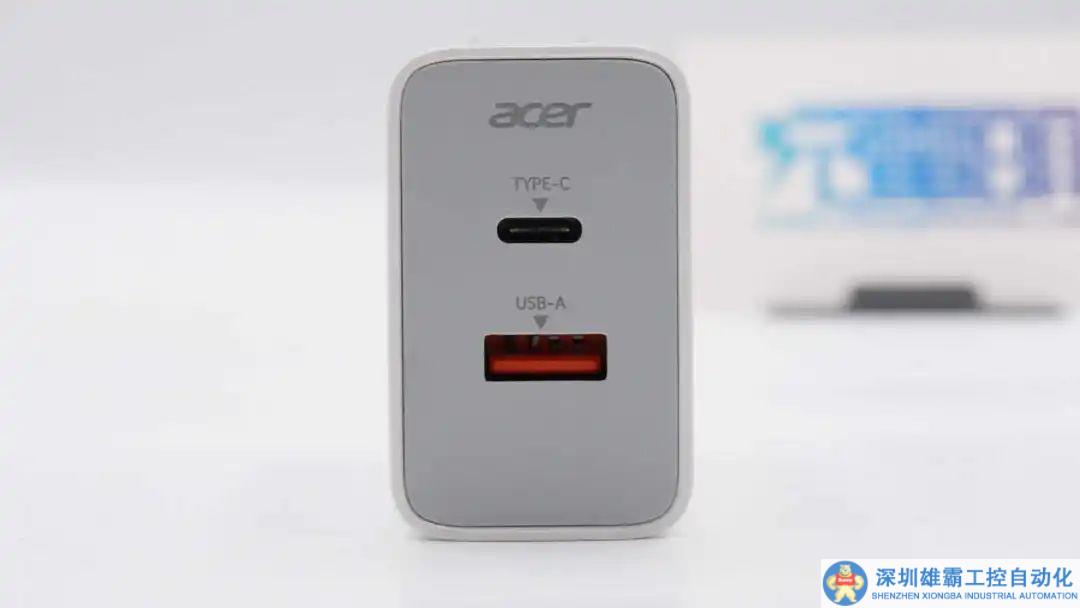

機身頂部外殼為灰色，配備1A1C雙輸出接口，并印有acer品牌。

實測充電器機身高度為61.05mm。

寬度為48.86mm。

厚度為29.92mm。

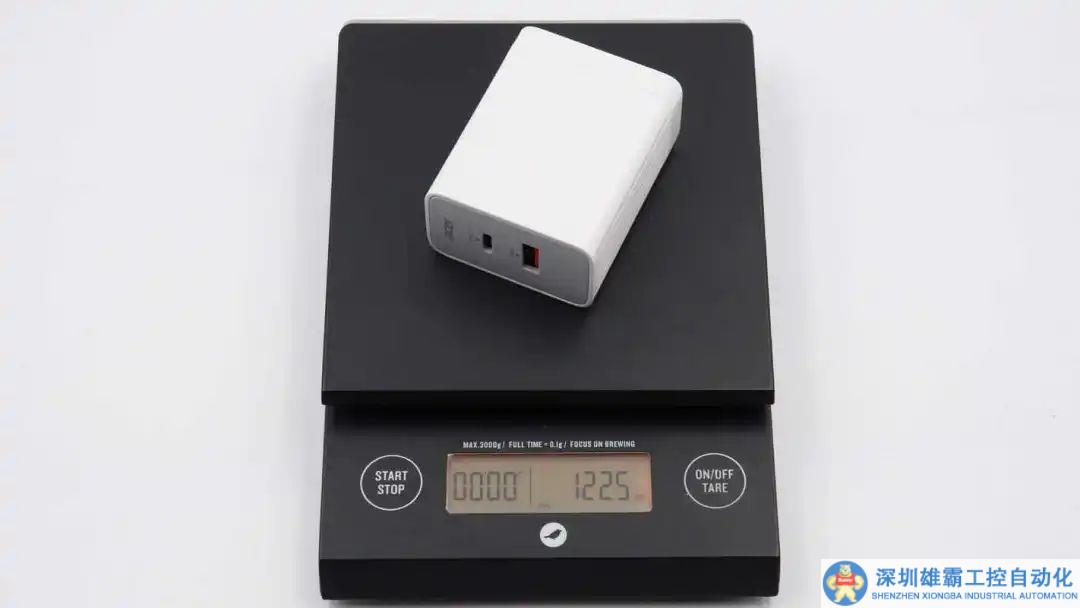

另外測得充電器凈重約為123g。

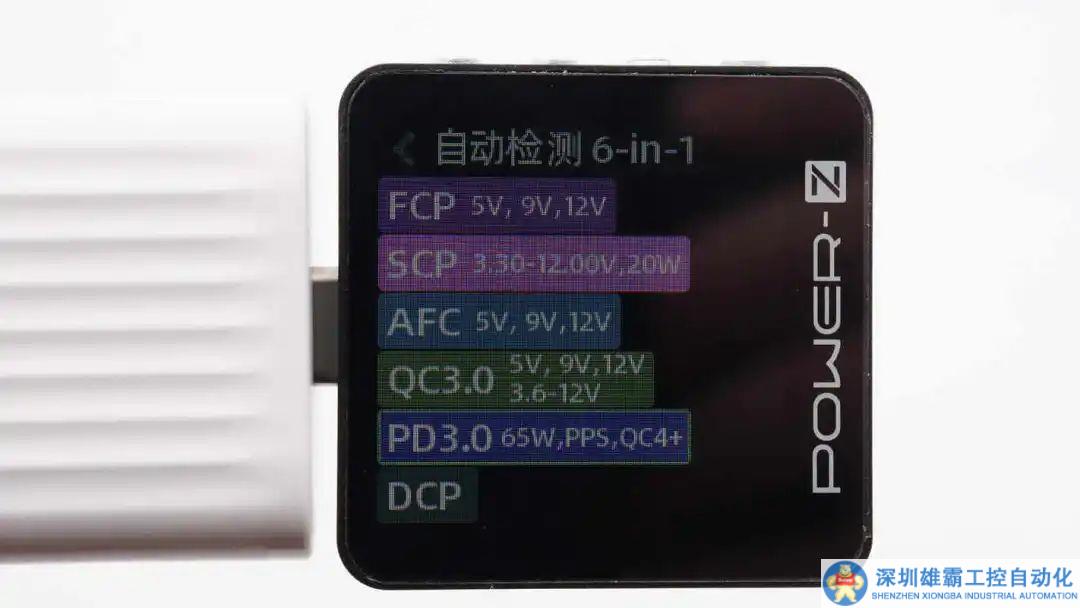

使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP充電協議。

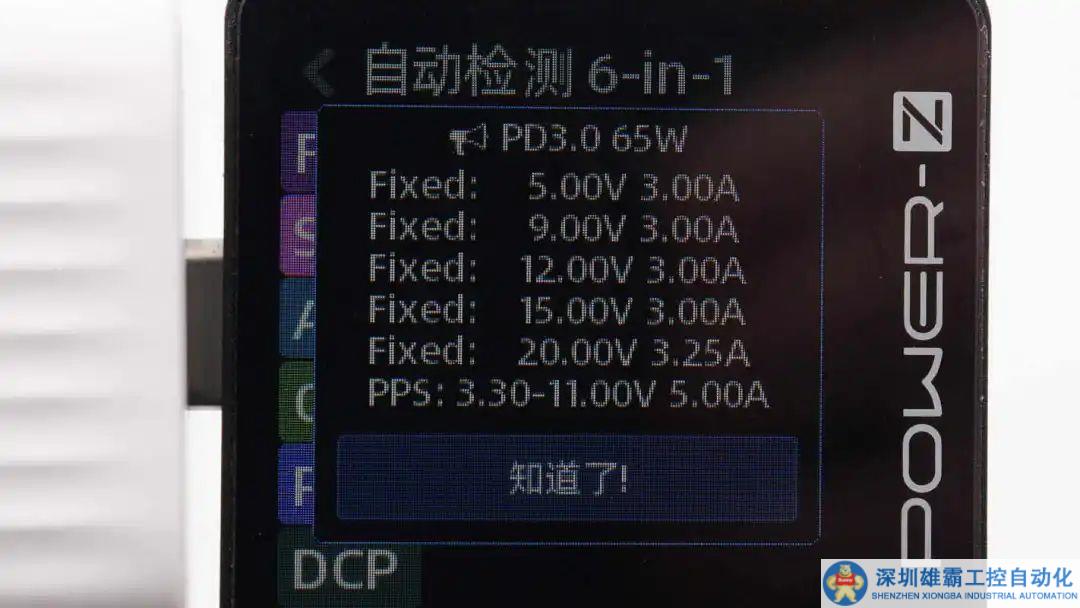

PDO報文顯示USB-C接口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

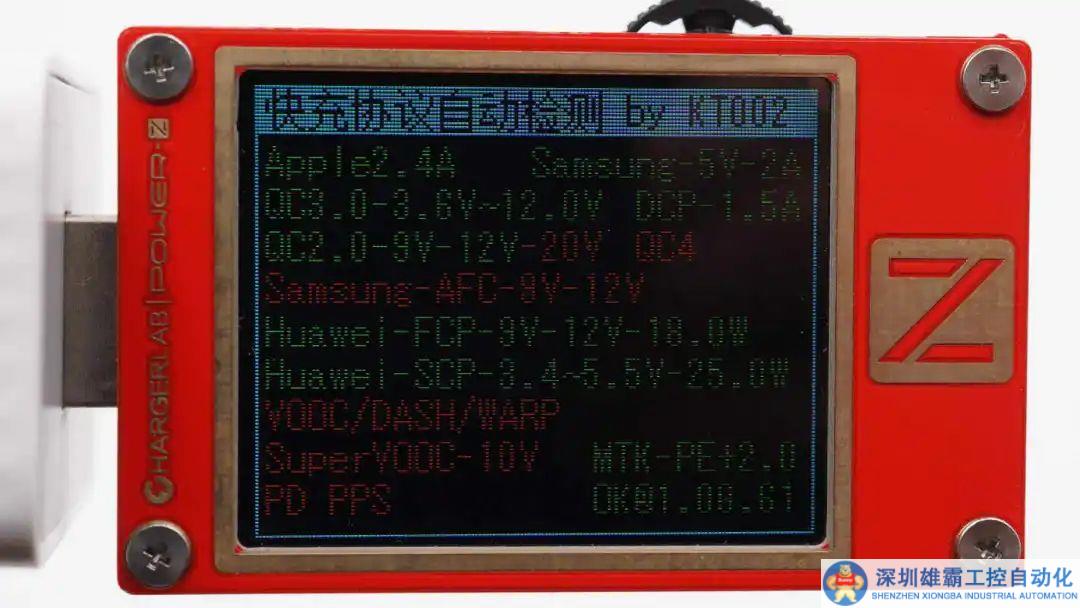

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、FCP、SCP、PE2.0充電協議。

宏碁65W氮化鎵充電器拆解

看完宏碁這款65W氮化鎵充電器的外觀展示和輸出測試，下面就進行拆解，看看充電器的內部設計。

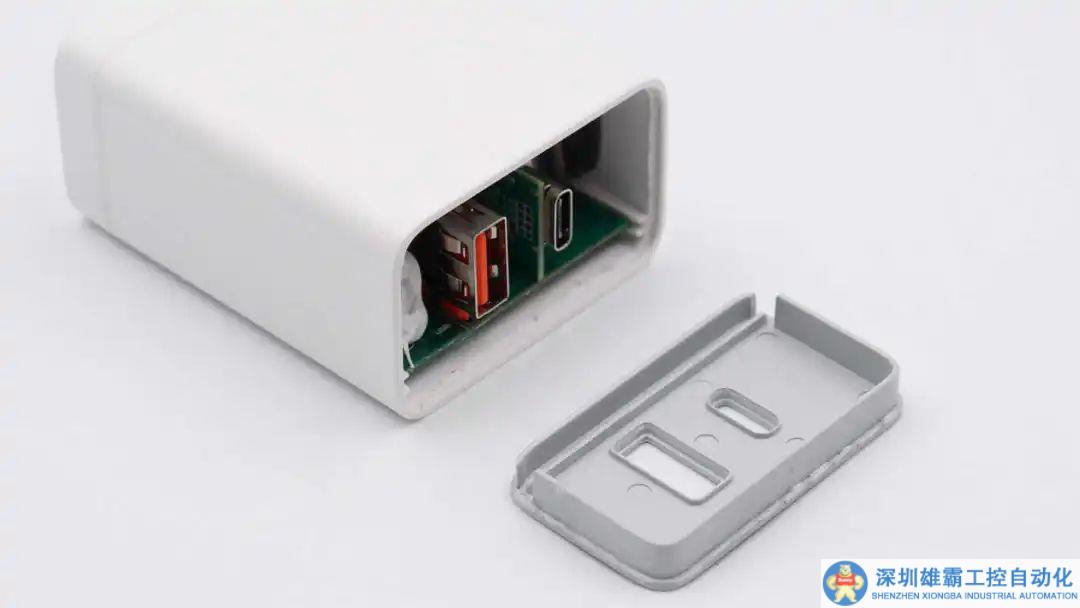

首先沿殼體接縫撬開外殼，外殼采用超聲波焊接固定。

PCBA模塊通過殼體內部卡槽固定。

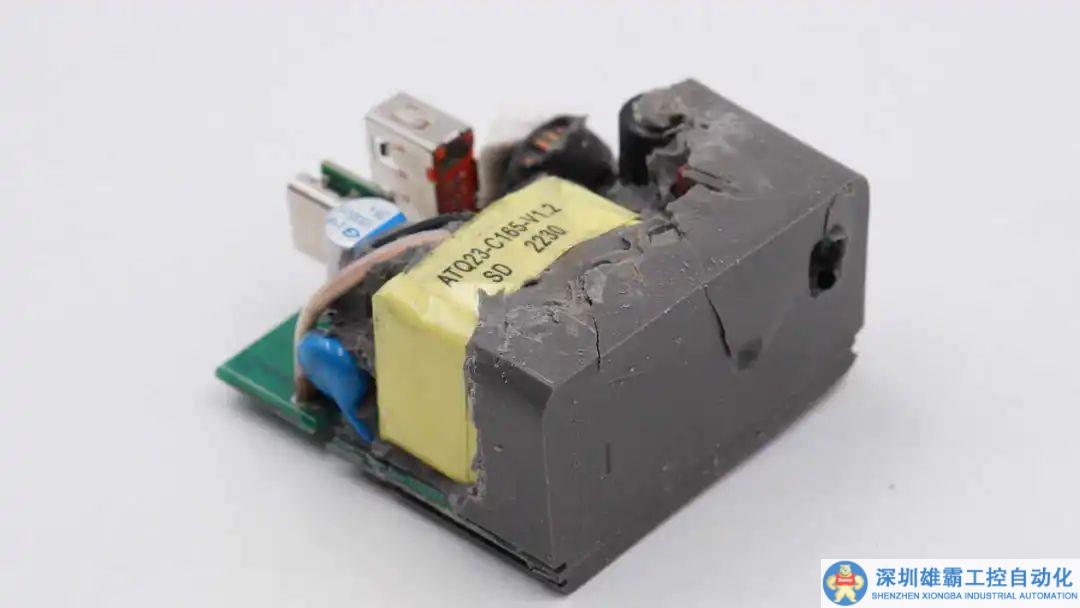

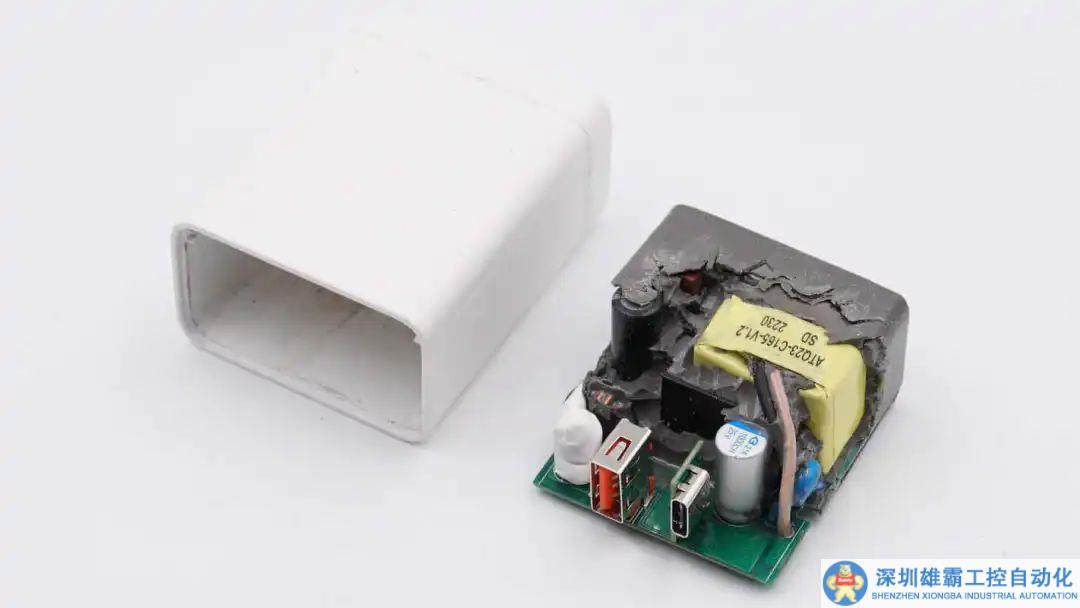

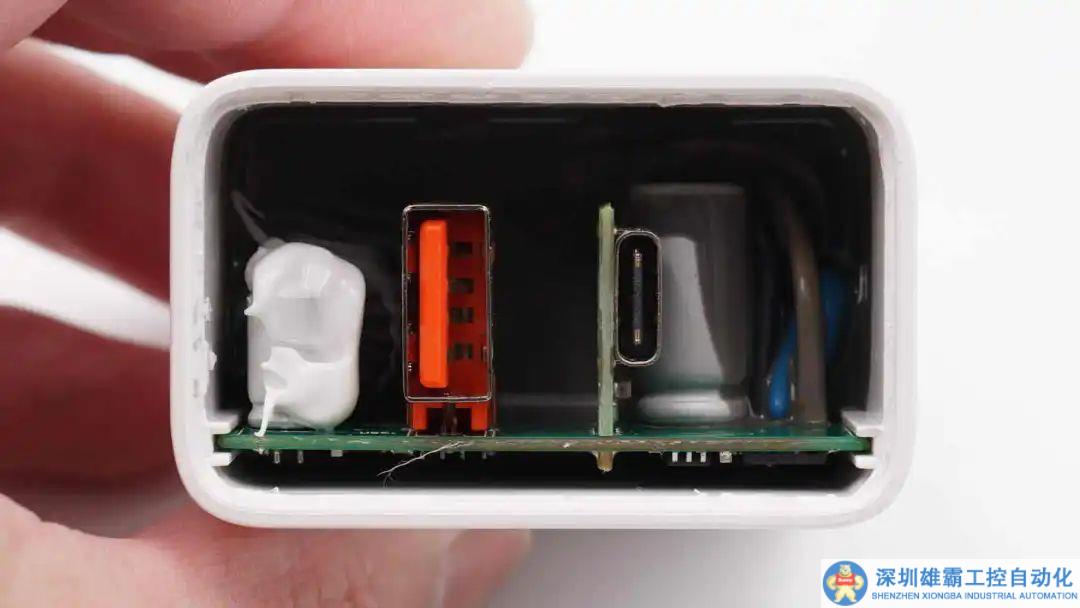

抽出PCBA模塊，模塊前端灌封導熱膠填充加強散熱。

折疊插腳與PCBA模塊通過導線焊接連接。

PCBA模塊前端全部由導熱膠灌封填充。

清理掉灌封的導熱膠，拆下初次級之間的隔離板繼續拆解。

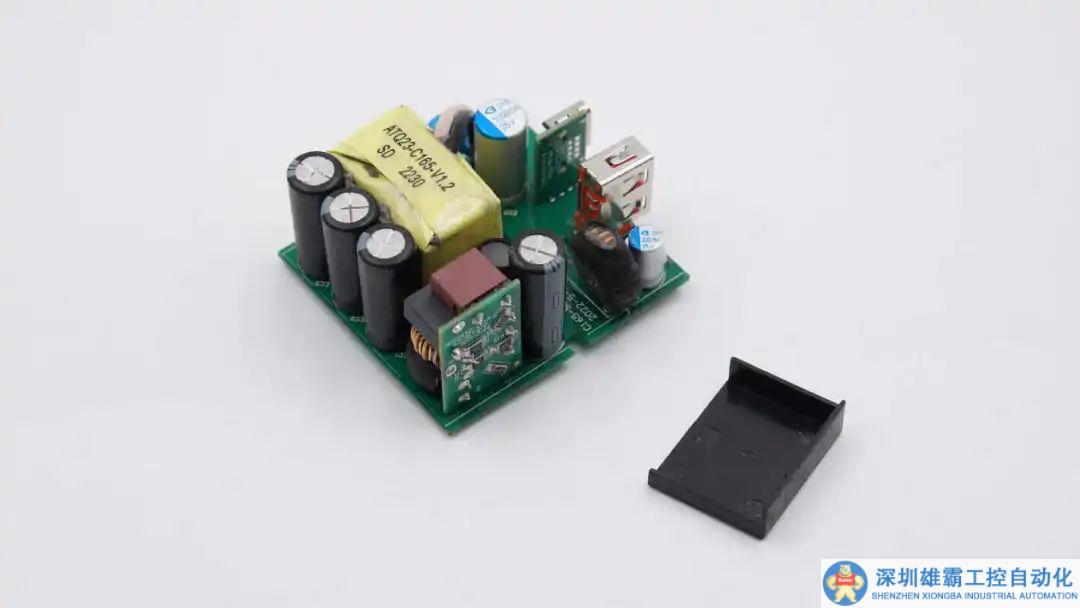

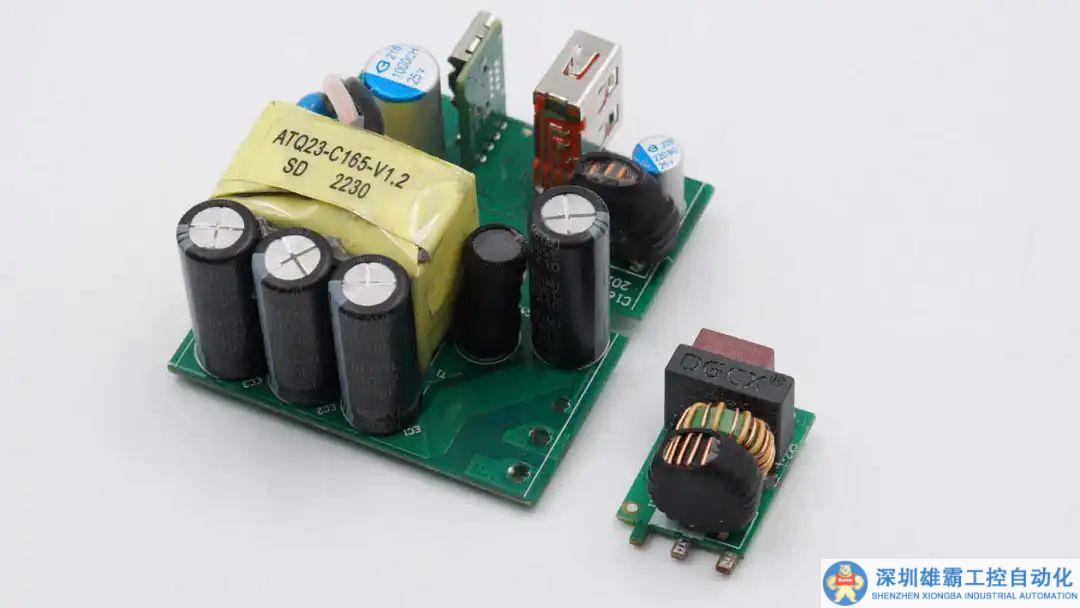

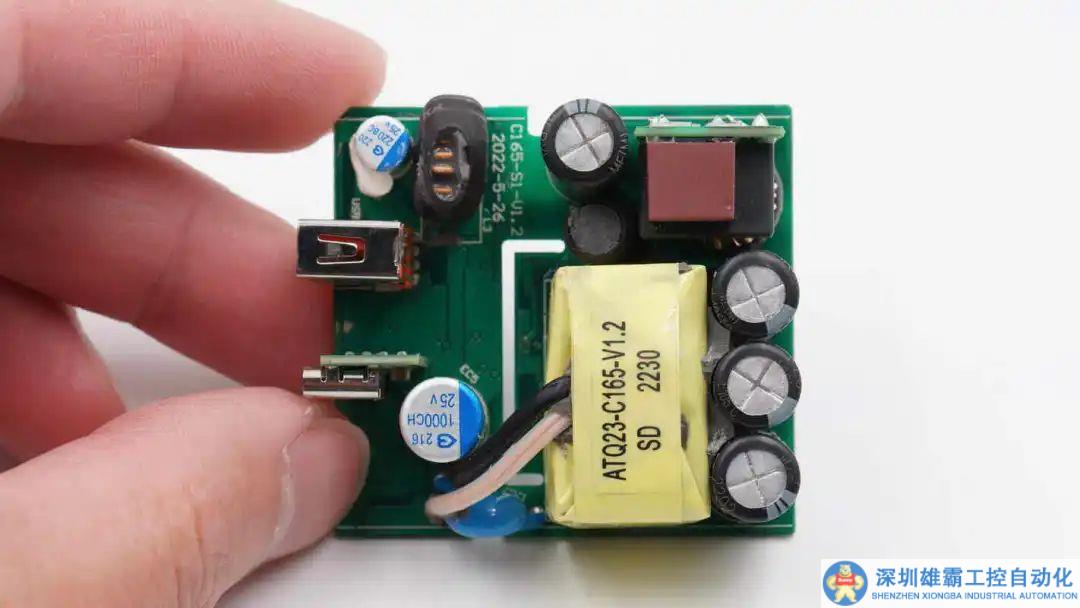

PCBA模塊正面一覽，輸入端焊接一塊小板，焊接保險絲以及共模電感。下方焊接變壓器，左側焊接USB-C母座小板，USB-A插座，濾波電容和降壓電感。

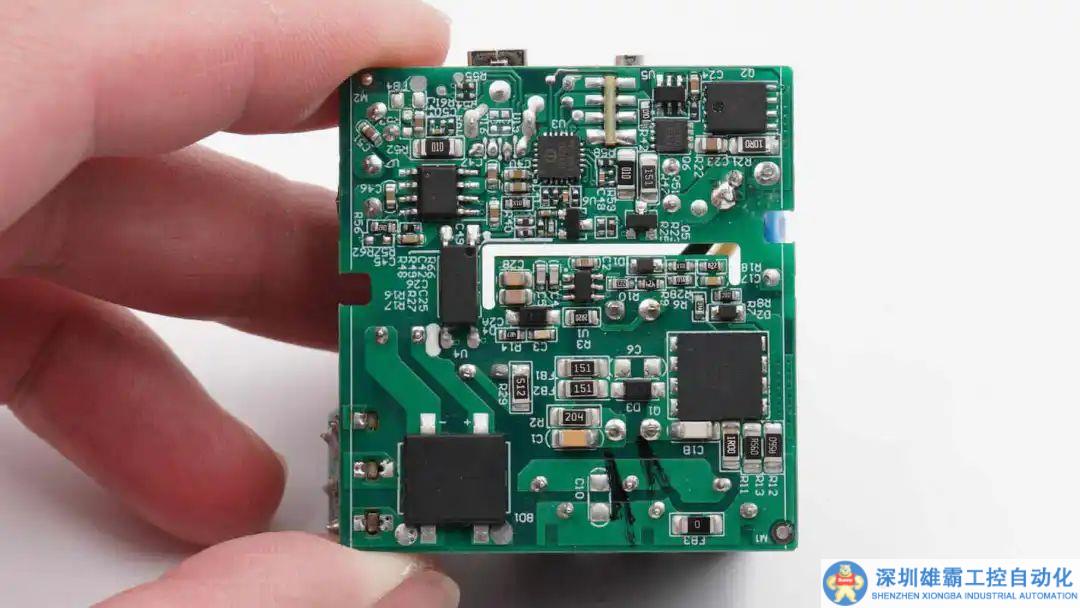

PCBA模塊背面焊接整流橋，初級主控芯片，氮化鎵開關管，協議芯片，降壓芯片以及反饋光耦等元件。

通過對PCBA模塊的觀察發現，宏碁這款65W氮化鎵充電器采用QR反激開關電源架構，同步整流，輸出電壓由協議芯片通過光耦進行反饋控制。USB-C口直接輸出，USB-A口由降壓轉換器輸出，在雙口同時輸出時，均支持快充，由協議芯片控制實現自動功率分配。下面我們就從輸入端開始了解各個器件的信息。

焊接拆下輸入端小板，觀察小板上的元件。

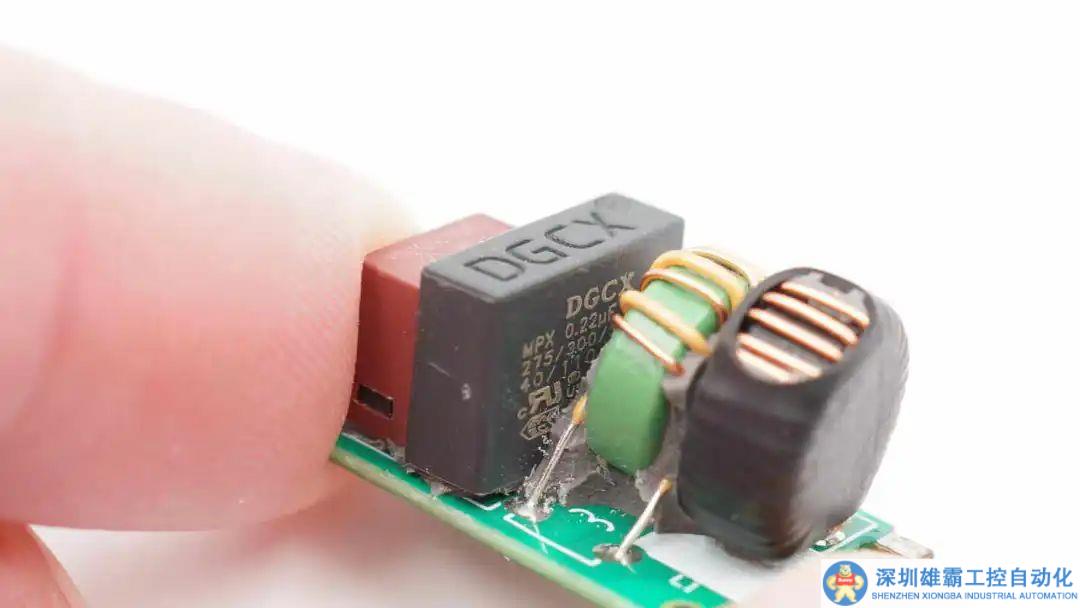

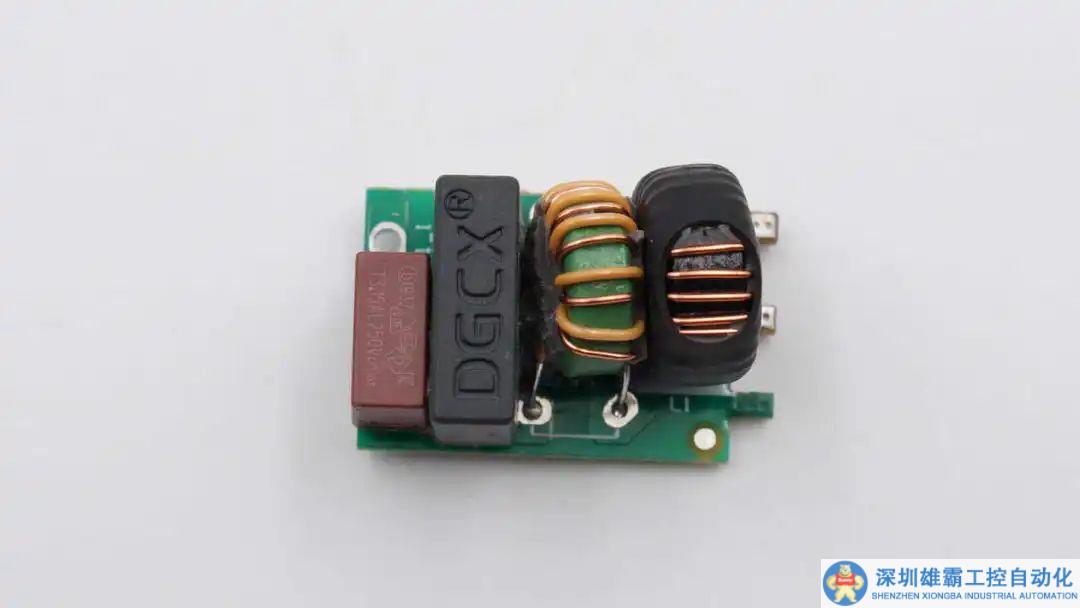

小板上焊接保險絲，安規X2電容，共模電感和一顆濾波電感。

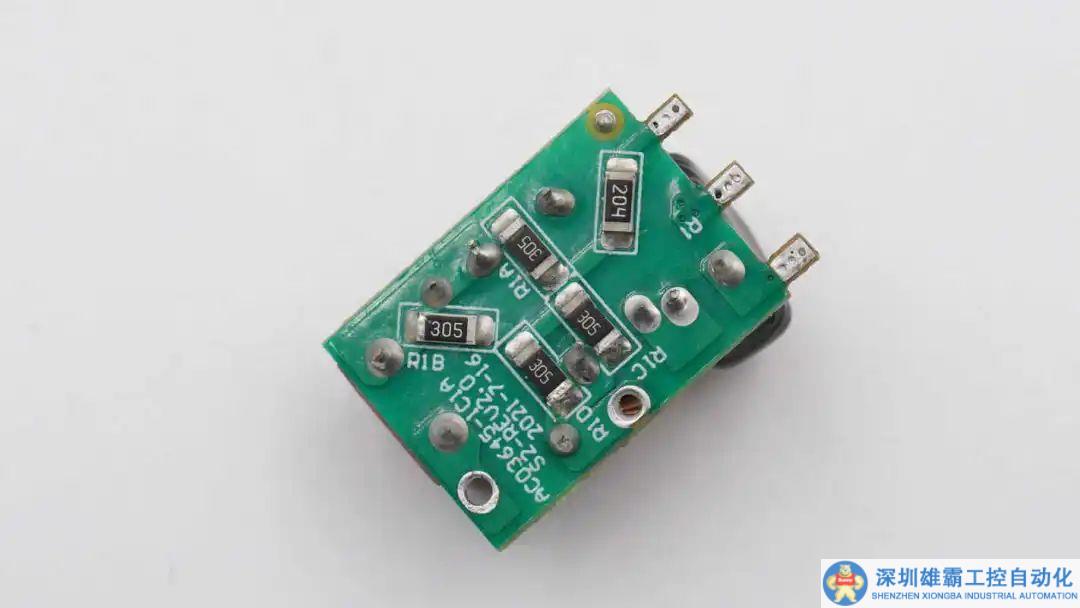

小板背面焊接X電容放電電阻。

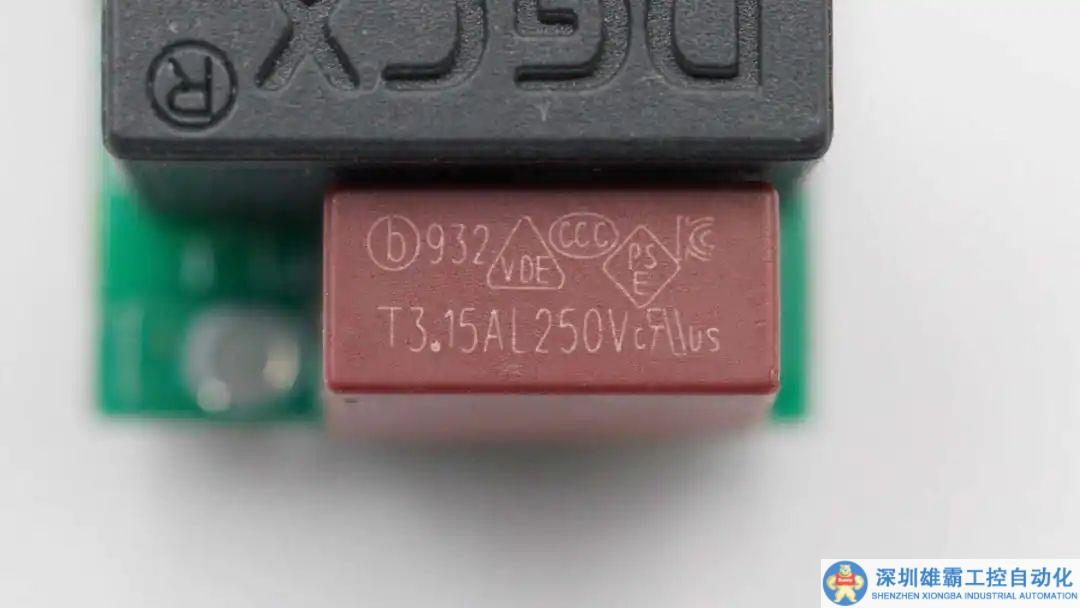

延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。

安規X2電容來自東莞成希，規格為0.22μF。

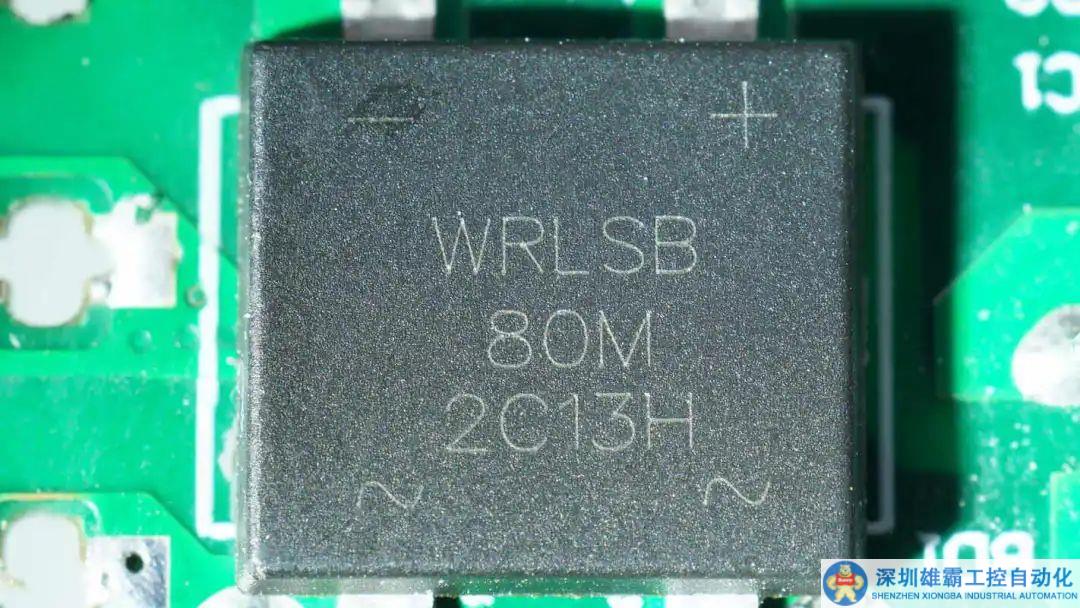

整流橋來自深圳市沃爾德實業有限公司，型號WRLSB80M，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。選用的LSB封裝，擁有良好的散熱特性，幫助中大瓦數適配器提升可靠性，單顆可做60W+。

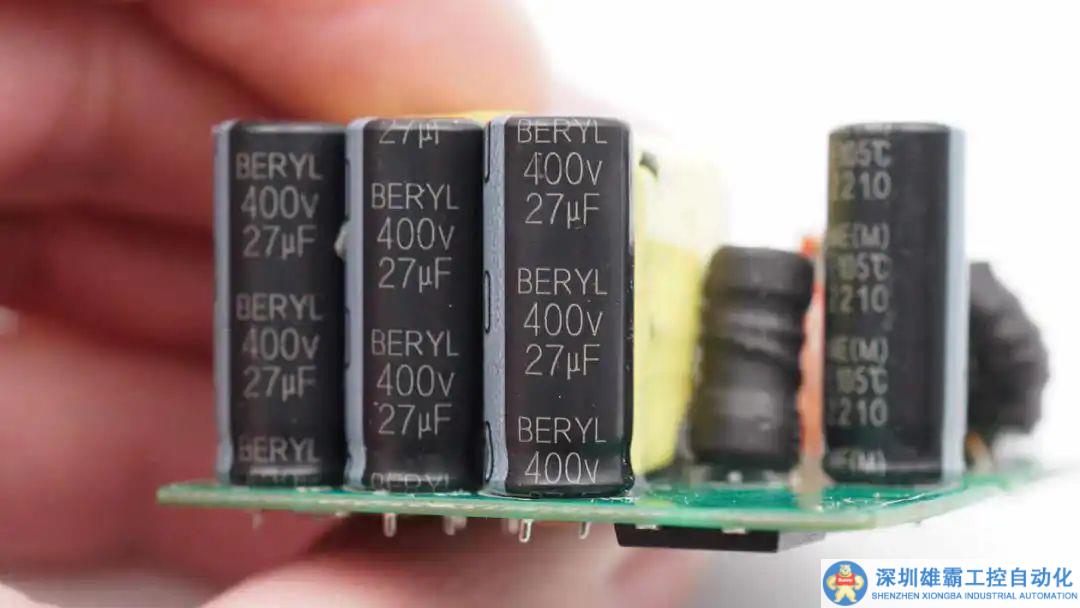

高壓濾波電容來自綠寶石，規格均為400V 27μF，總濾波電容容量為108μF。

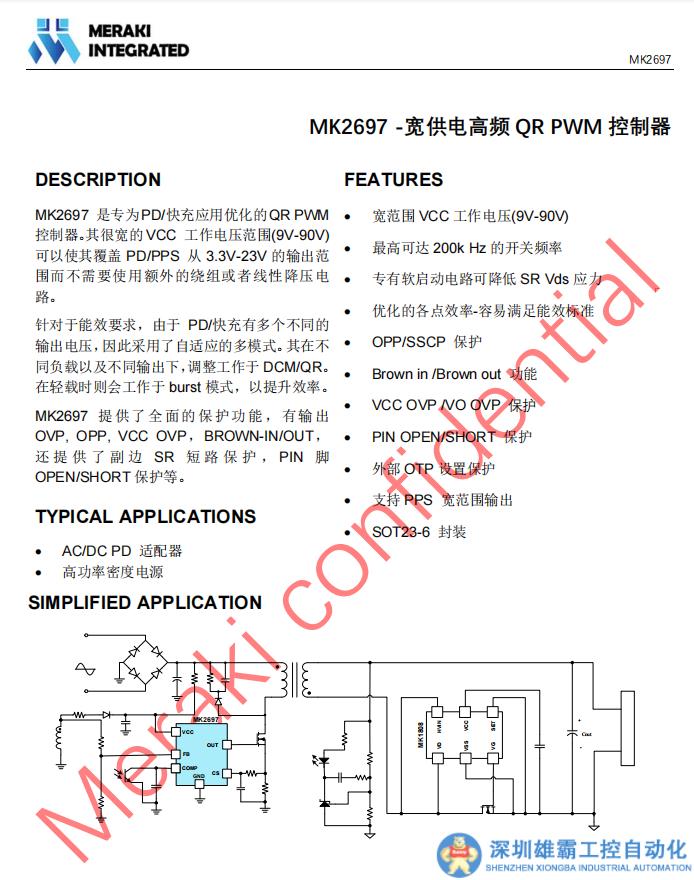

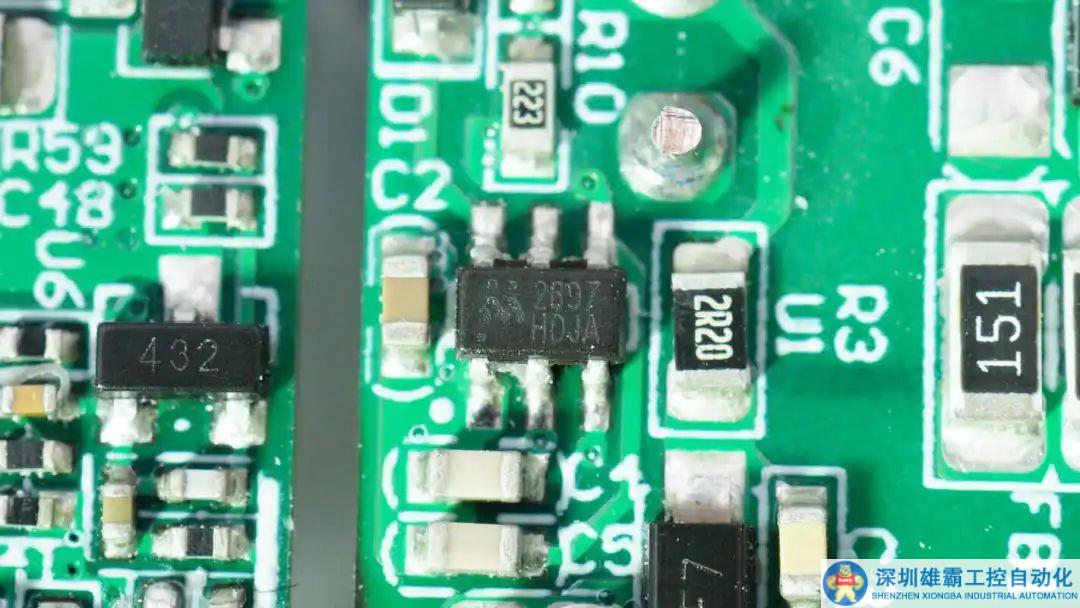

開關電源主控芯片采用茂睿芯MK2697，這是專為PD/快充應用優化的QR PWM控制器。該控制器寬VCC工作電壓范圍(9V-90V) 可以使其覆蓋PD/PPS從3.3V-23V的輸出范 圍而不需要使用額外的輔助繞組或者線性降壓電路。

MK2697采用了茂睿芯自主知識產權的驅動技術，同步優化初級和次級功率管電壓應力。高達200kHz的工作頻率，支持高頻小體積的PD快充電源設計。

針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此MK2697采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于不同頻率的QR模式。在輕載時則會工作于burst模式，以提升效率。

MK2697提供了全面的保護功能，有輸出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等豐富的保護功能。

充電頭網拆解了解到，采用茂睿芯快充方案的還有愛莎瓦特65W 2A1C氮化鎵快充、倍思QC5 100W氮化鎵充電器、REMAX 20W 1A1C快充充電器、air-J 18W 1A1C快充充電器、諾基亞20W PD快充、海陸通20W PD快充、大麥20W PD快充等產品采用。

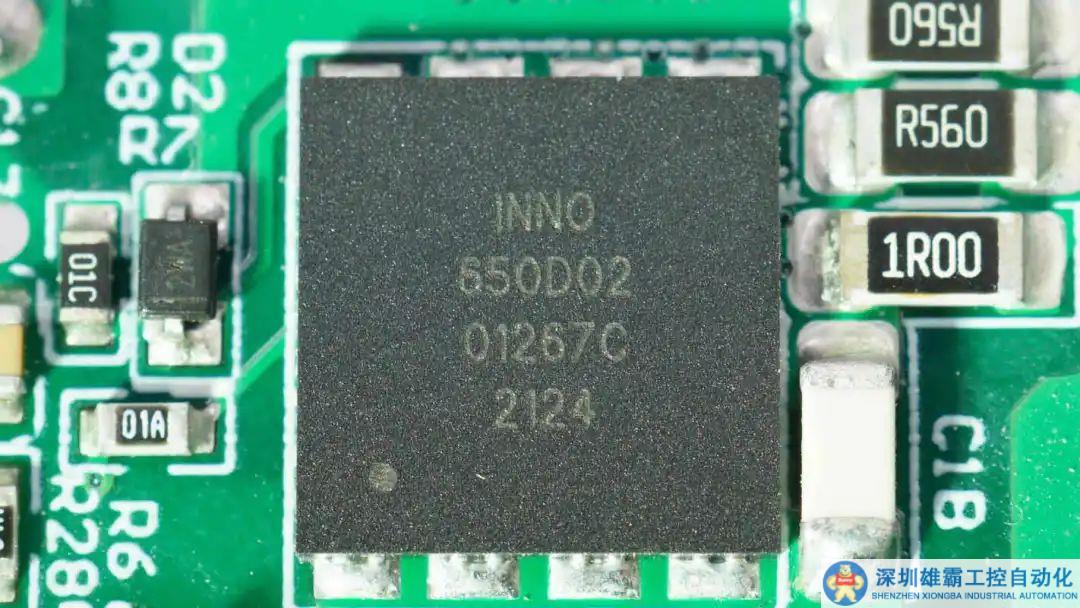

開關管來自英諾賽科，型號INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

值得一提的是，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

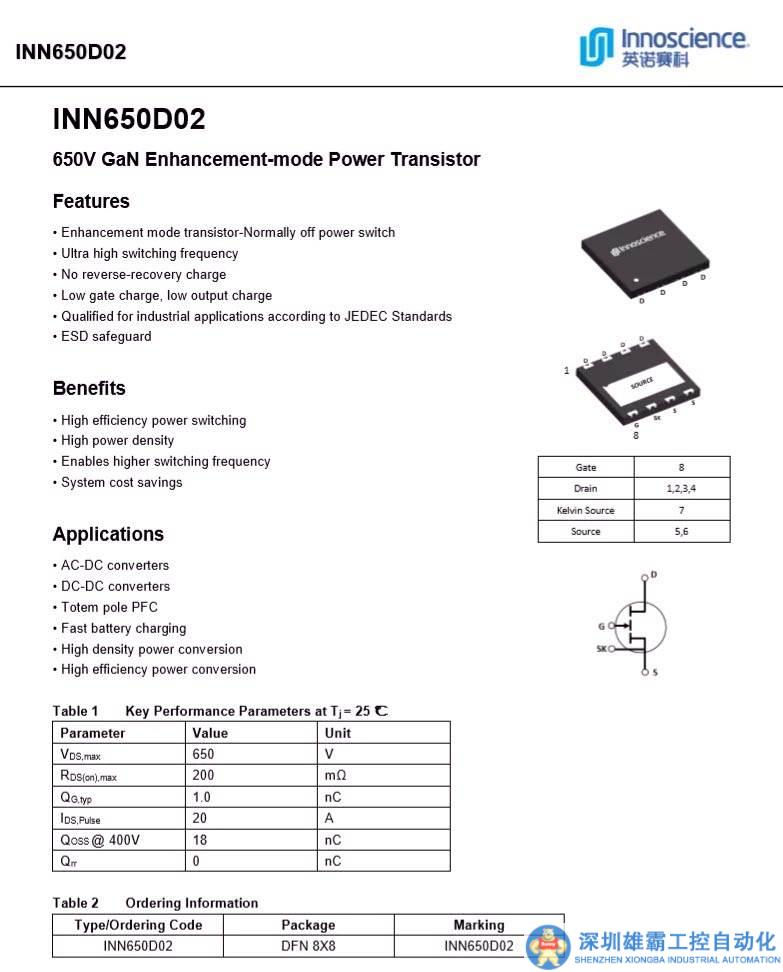

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，英諾賽科氮化鎵芯片目前已被三星，OPPO，VIVO，聯想，雅迪，LG，華碩，安克，努比亞，倍思，綠聯，閃極等多家知名品牌和廠商所采用，出貨量突破3億顆。

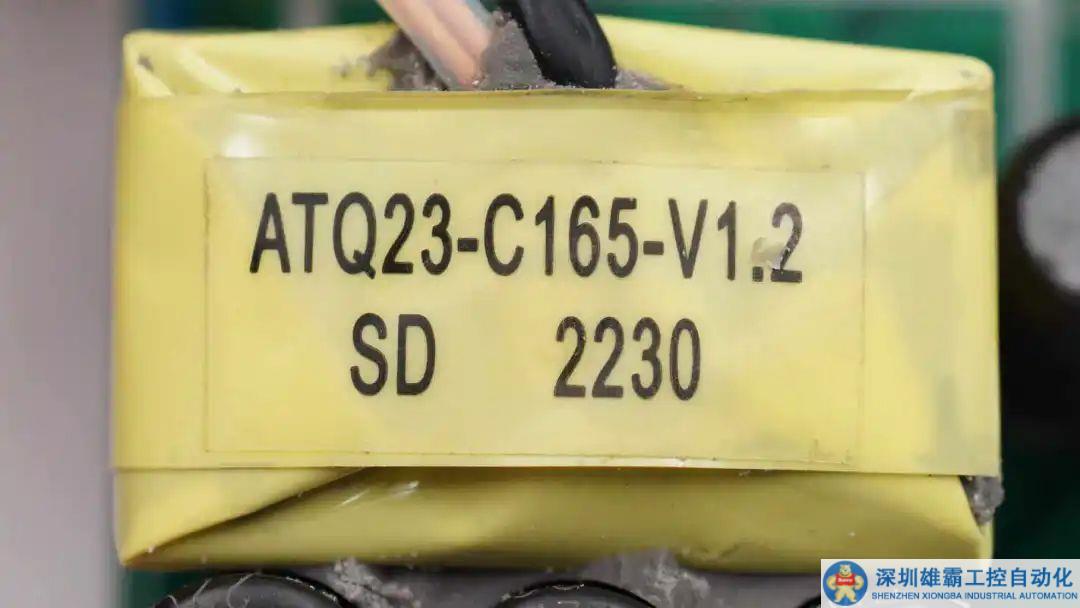

變壓器采用ATQ23磁芯，并嚴密纏繞膠帶絕緣。

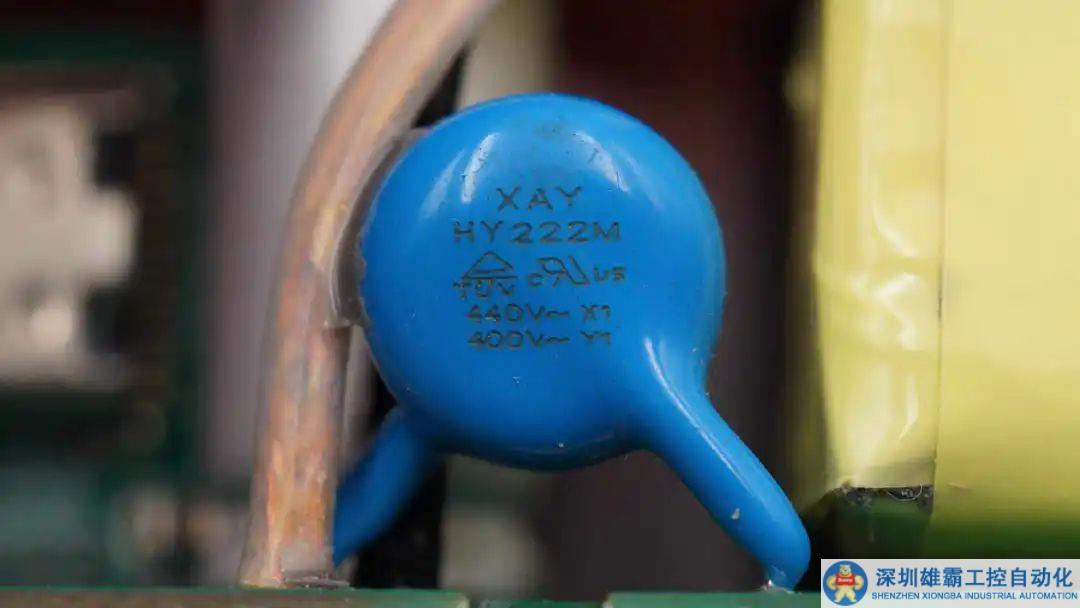

藍色插件式Y(jié)電容特寫。

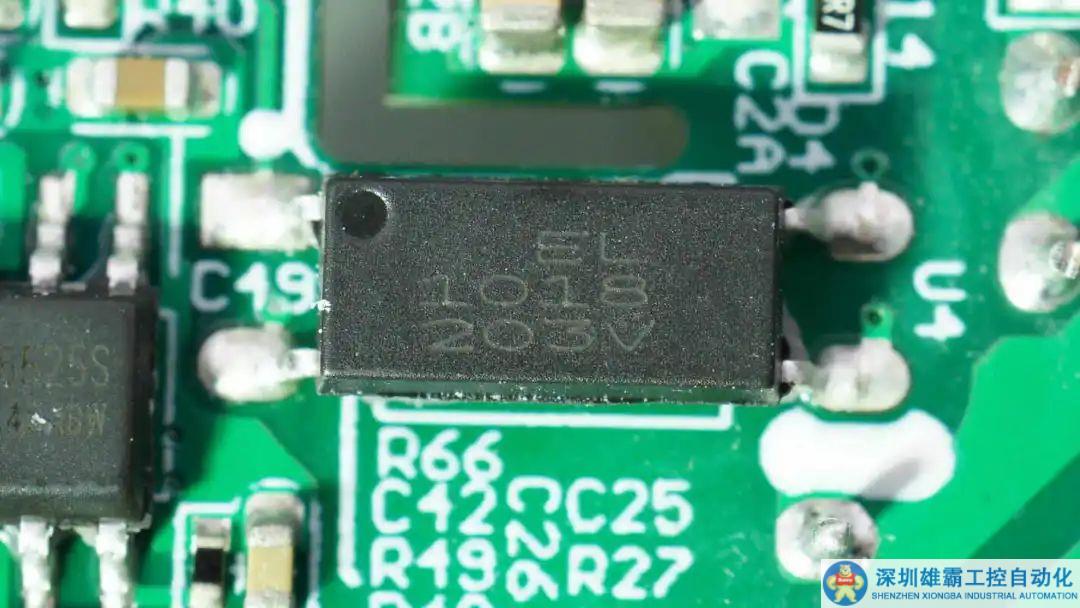

億光 EL1018光耦用于輸出電壓反饋調節。

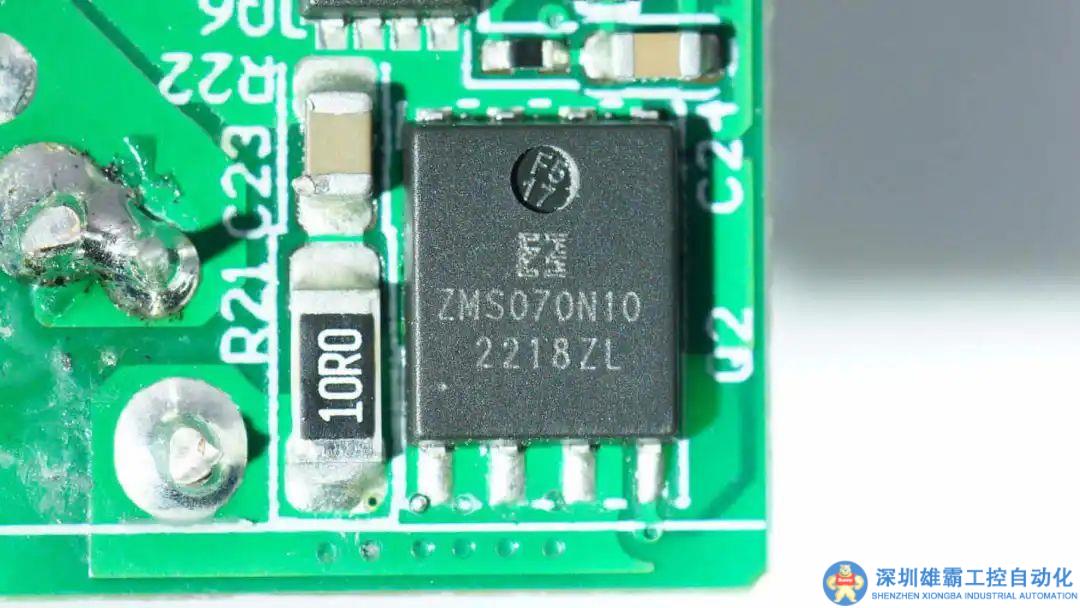

同步整流管來自真茂佳，型號ZMS070N10，是一顆100V耐壓的NMOS，導阻6.5mΩ，采用DFN5*6封裝。

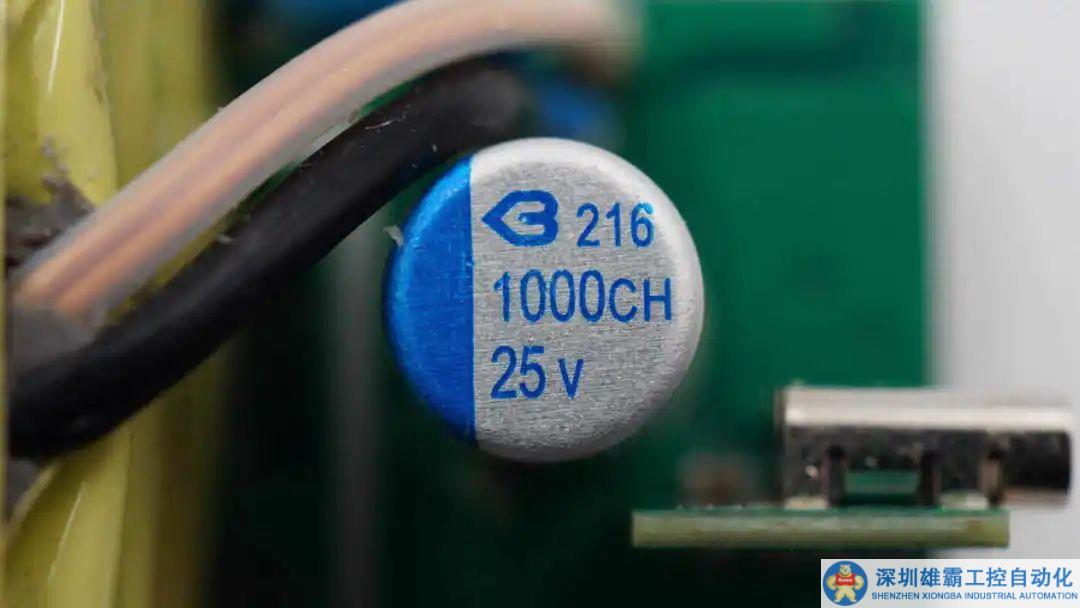

輸出濾波電容來自綠寶石，CH系列125℃寬溫固態電容，規格1000μF 25V。

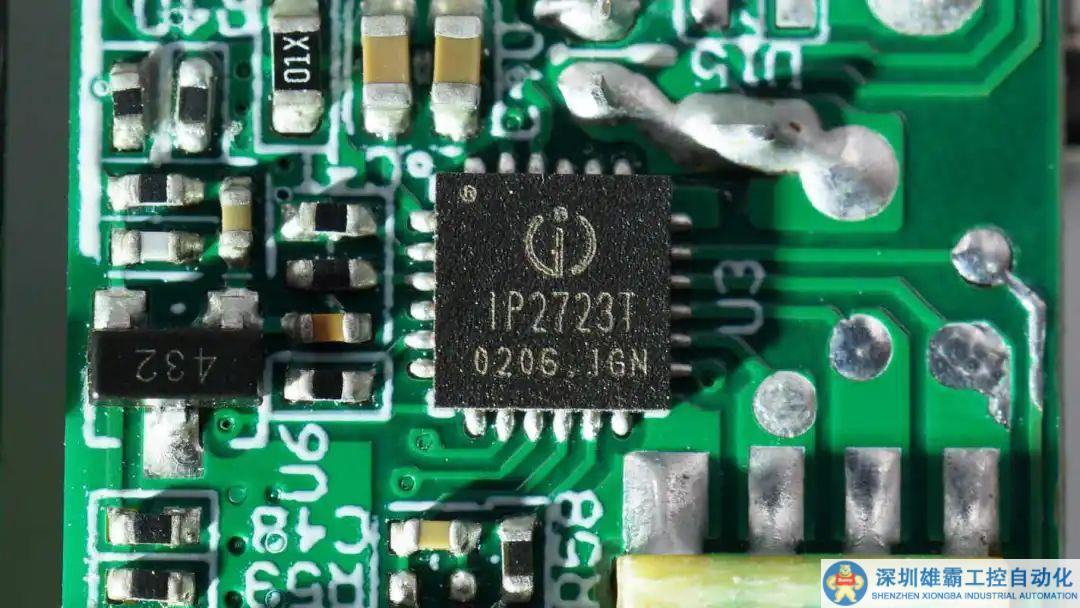

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右側為USB-C母座的TVS保護管，用于靜電保護功能。

可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

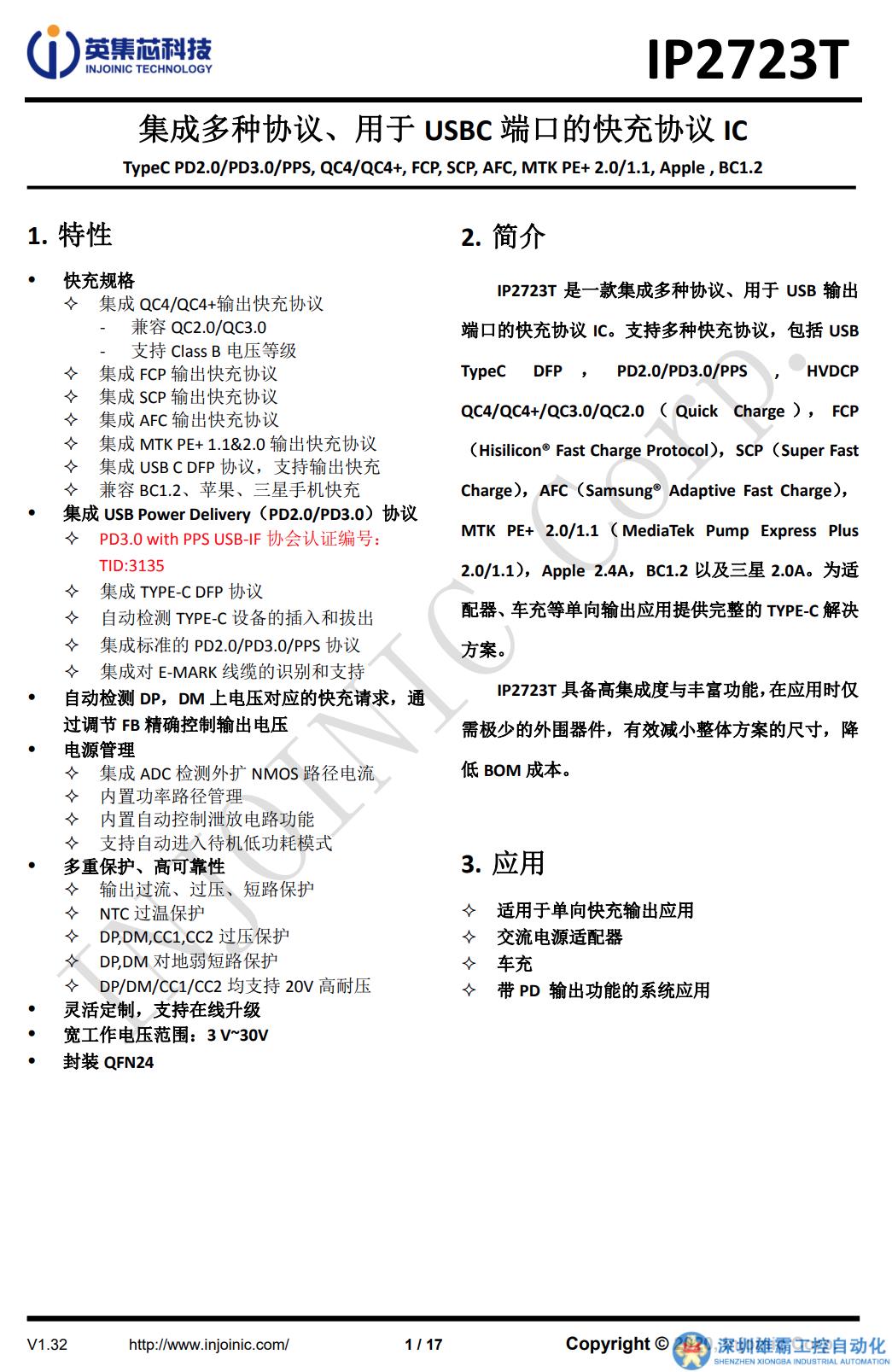

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

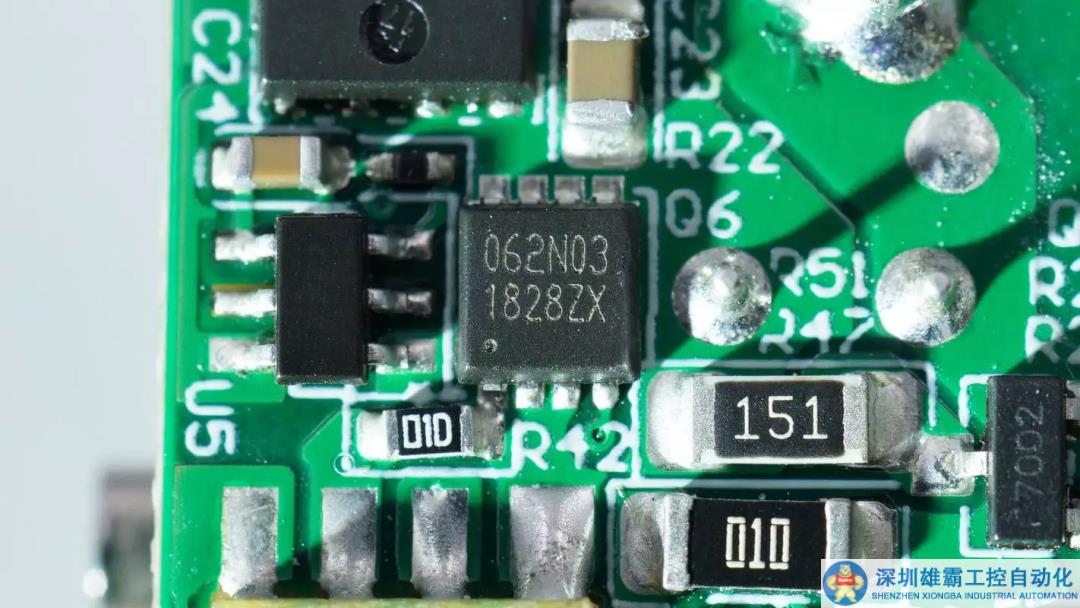

USB-C口 VBUS開關管來自真茂佳，型號ZM062N03M，是一顆耐壓30V的NMOS，導阻為6.5mΩ，采用DFN3*3封裝。

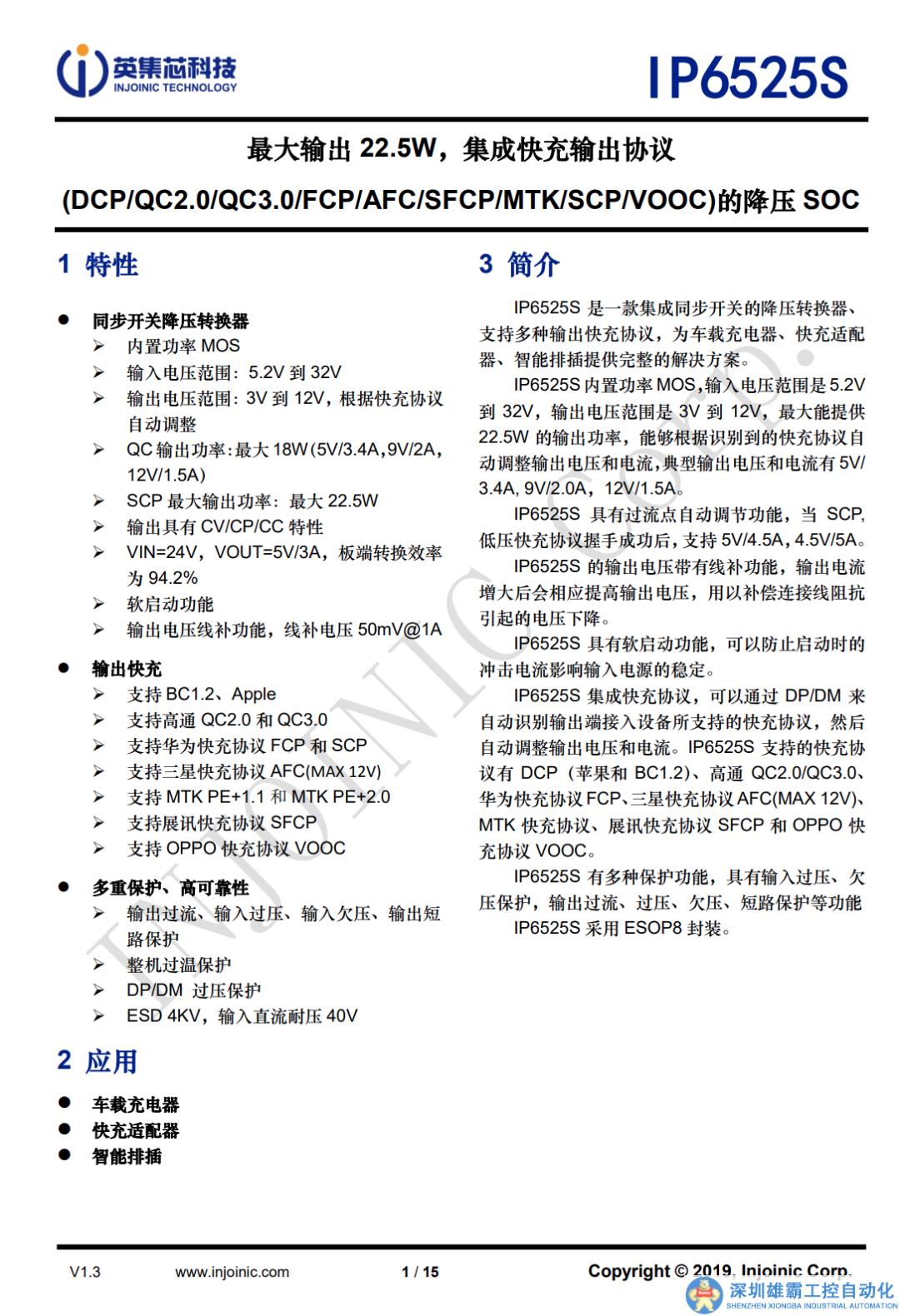

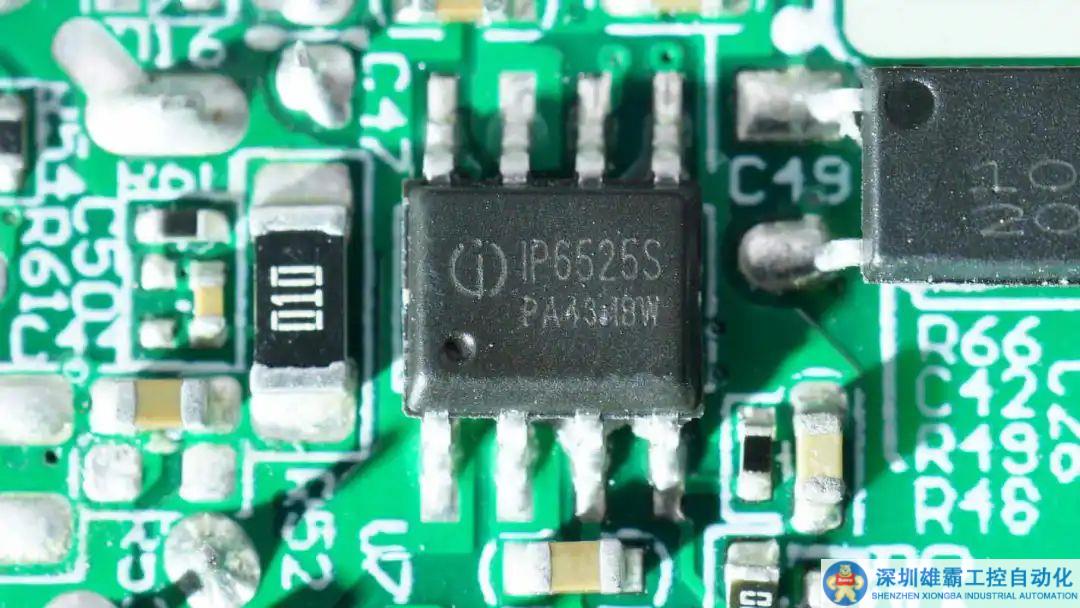

USB-A口降壓芯片采用英集芯IP6525S，是一顆集成同步開關的降壓轉換器，支持多種快充協議，支持車載充電器，快充適配器和排插應用。芯片內置功率管，支持32V電壓輸入，支持22.5W快充輸出。

英集芯 IP6525S 詳細資料。

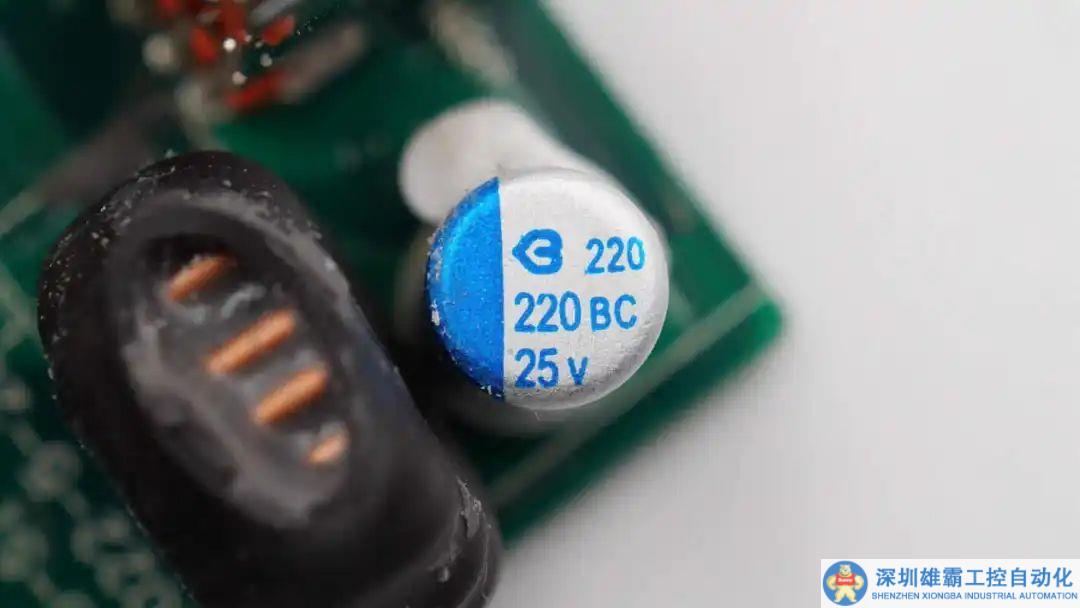

USB-A口輸出濾波電容來自綠寶石，BC系列快充專用固態電容，規格為220μF 25V。

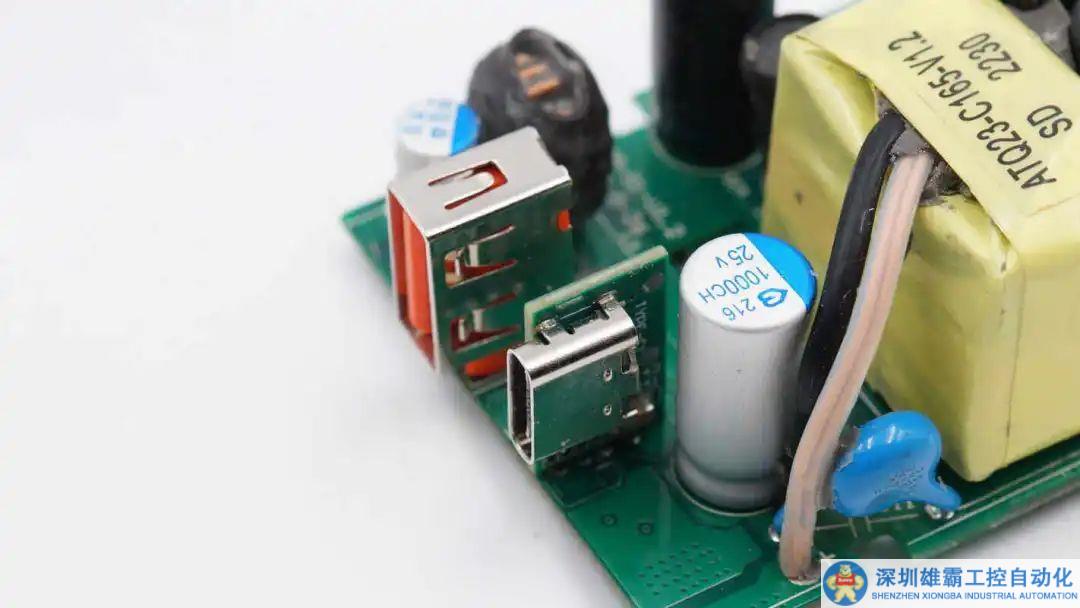

USB-A母座和USB-C母座一覽。

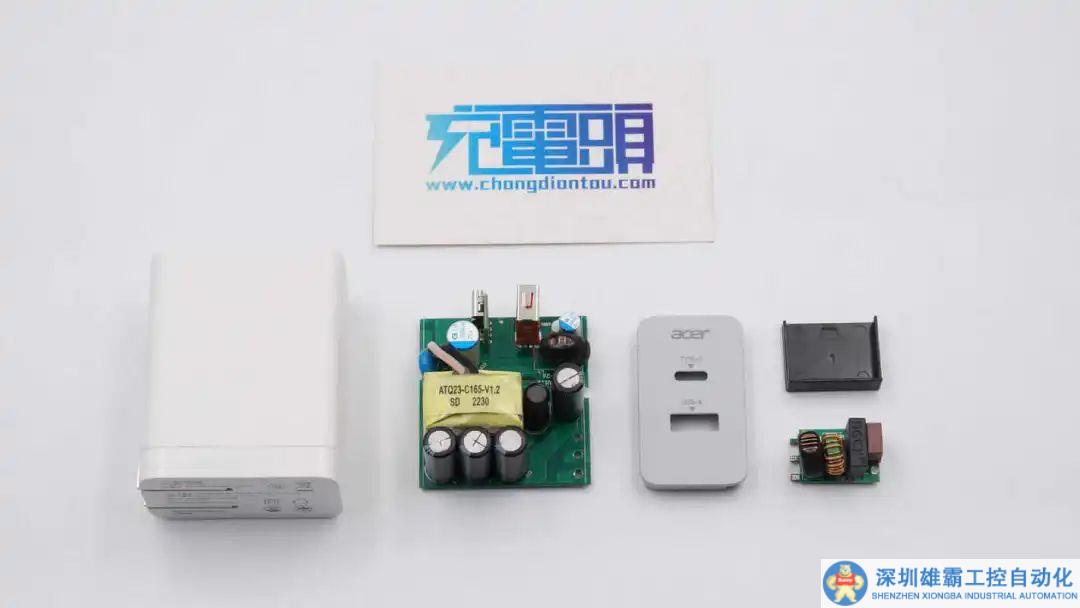

全部拆解一覽，來張全家福。

充電頭網拆解總結

宏碁推出的這款氮化鎵充電器為65W輸出功率，具備1A1C雙接口，并配有折疊插腳，體積小巧，攜帶方便。充電器USB-C接口支持3.3-11V5A PPS快充，對筆記本電腦和安卓手機的快充兼容性都很好。不僅可以為筆記本電腦進行65W PD快充，還能對主流安卓手機大功率快充。

充電頭網通過拆解了解到，宏碁這款65W氮化鎵充電器內部采用茂睿芯MK2697主控芯片搭配英諾賽科INN650D02氮化鎵開關管，并使用英集芯IP2723T協議芯片搭配IP6525S降壓芯片，實現USB-C與USB-A接口同時快充。

充電器內部采用綠寶石高壓電解電容和固態電容，低壓MOS管來自真茂佳。充電器內部灌膠填充，增強耐候性和可靠性，整體做工用料不錯。
