充電頭網拿到了大疆推出的一款100W氮化鎵桌面充電器，這款充電器具備兩個USB-C接口，支持同時為大疆無人機電池和遙控器快速充電，并且還支持PPS和PD快充協議，支持為筆記本電腦和手機充電。

這款桌面充電器采用八字線供電，根據不同的使用場合，可以更換不同長度的線纜，使用方便簡潔。充電器總輸出功率為100W，支持82W+18W功率動態分配。下面就帶來大疆這款氮化鎵充電器的拆解，一起看看內部的設計和用料。

此前充電頭網還拆解過大疆100W雙USB-C氮化鎵桌面充電器（美版），以及評測過大疆100W雙USB-C氮化鎵桌面充電器（美版）、大疆無人機首款65W氮化鎵充電器等產品，歡迎查閱。

大疆100W氮化鎵桌面充電器開箱



產品包裝盒采用簡約風格設計，正面印有DJI品牌、產品英文名稱以及外觀。

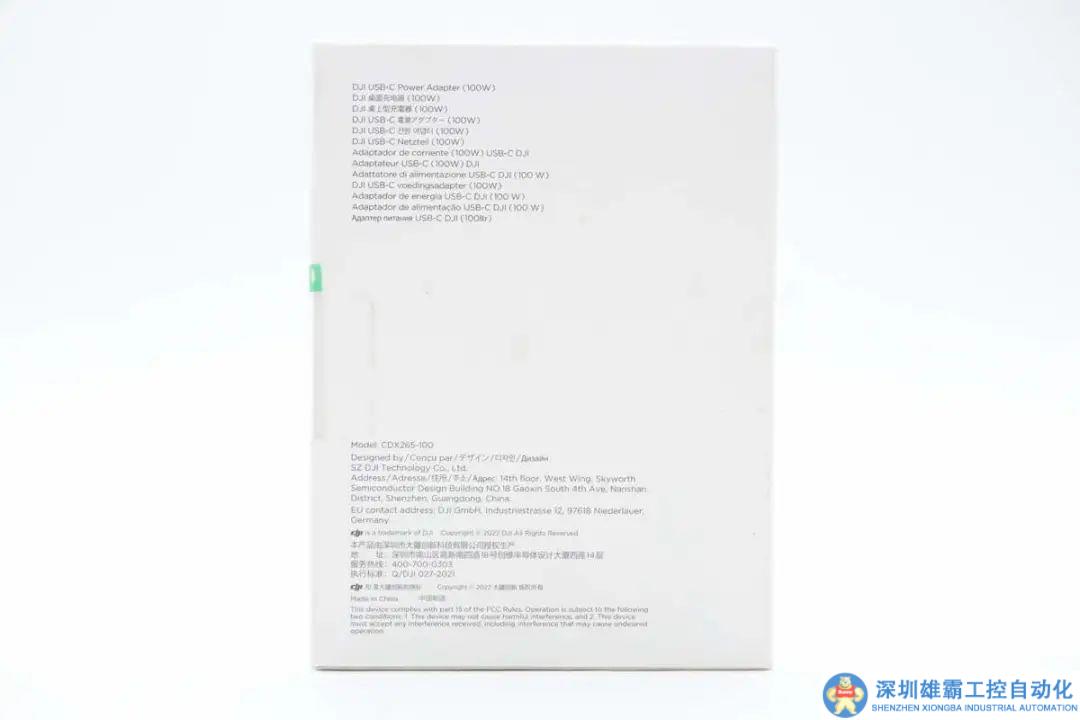

背面印有產品名稱參數以及商家信息。

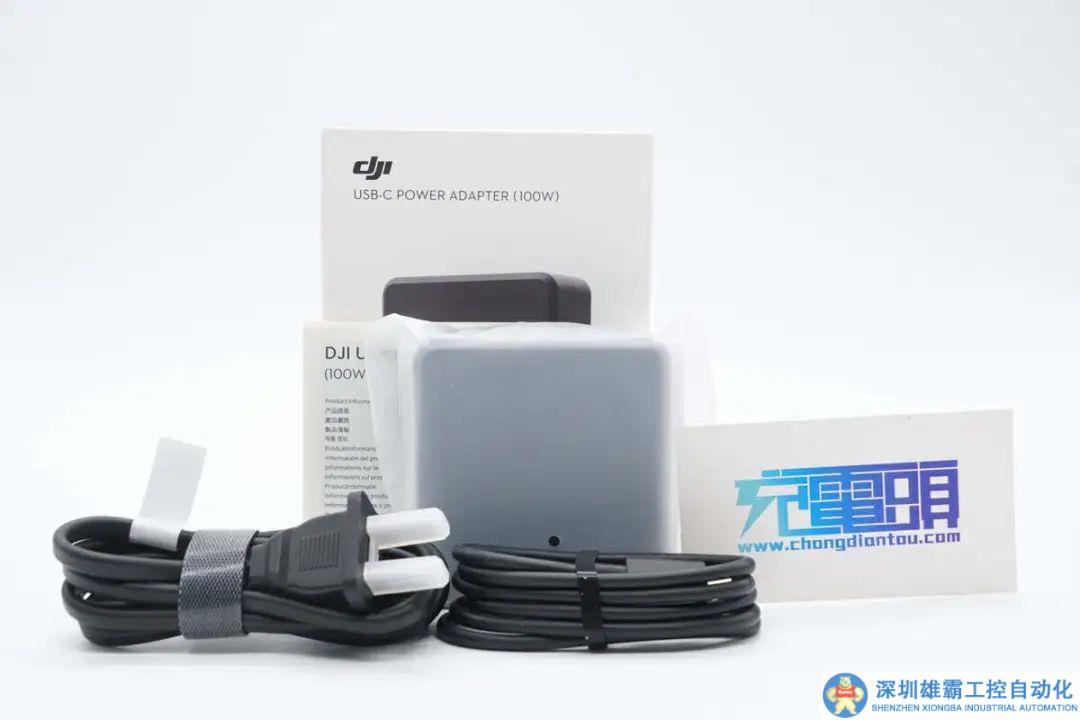

包裝內含電源線、桌面充電器本體、數據線以及使用說明書。電源線采用雙腳插頭，并且插腳還套有塑料殼保護。

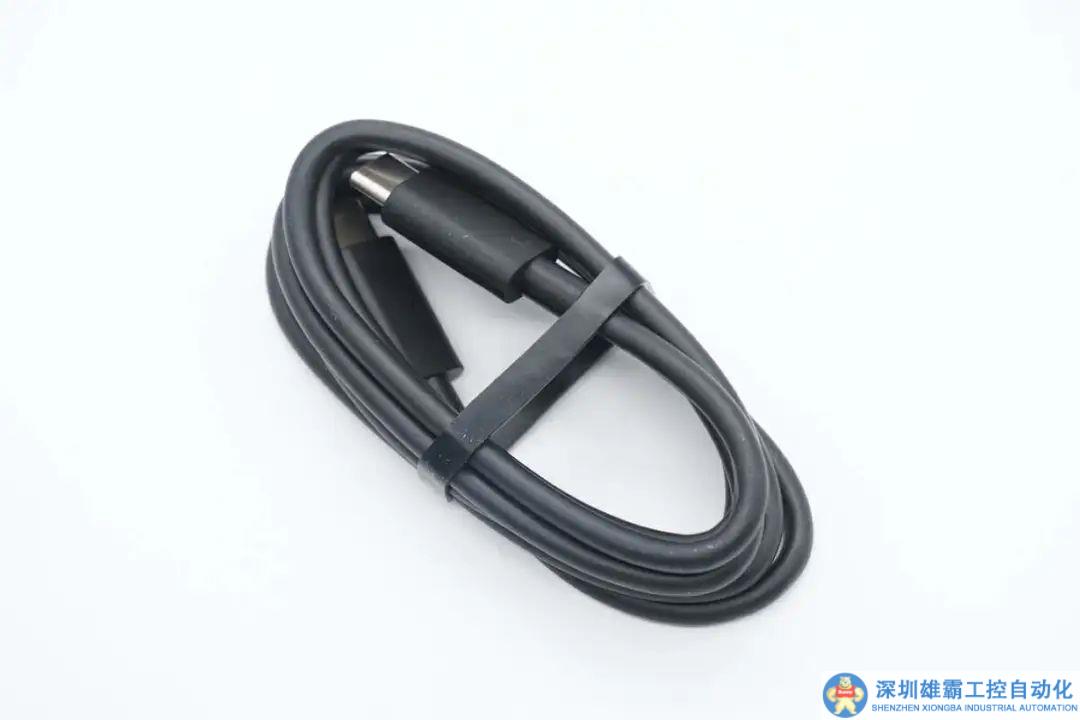

附帶數據線是常規黑色的USB-C to USB-C線，使用橡膠圈捆扎固定。

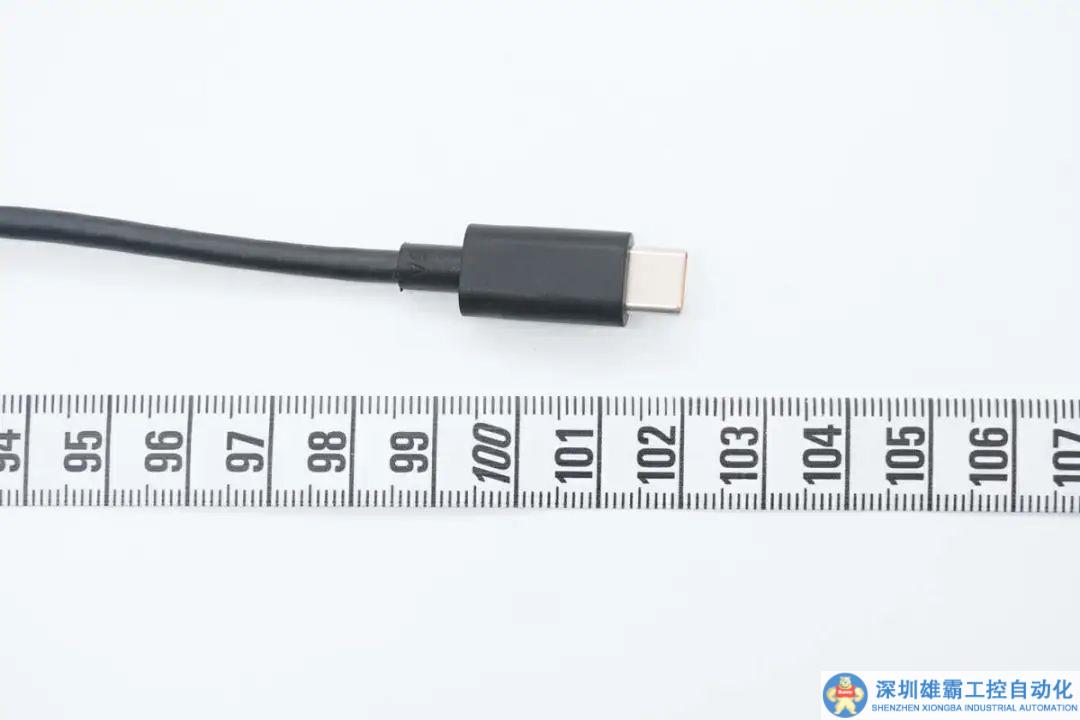

測得數據線長度約為102cm。

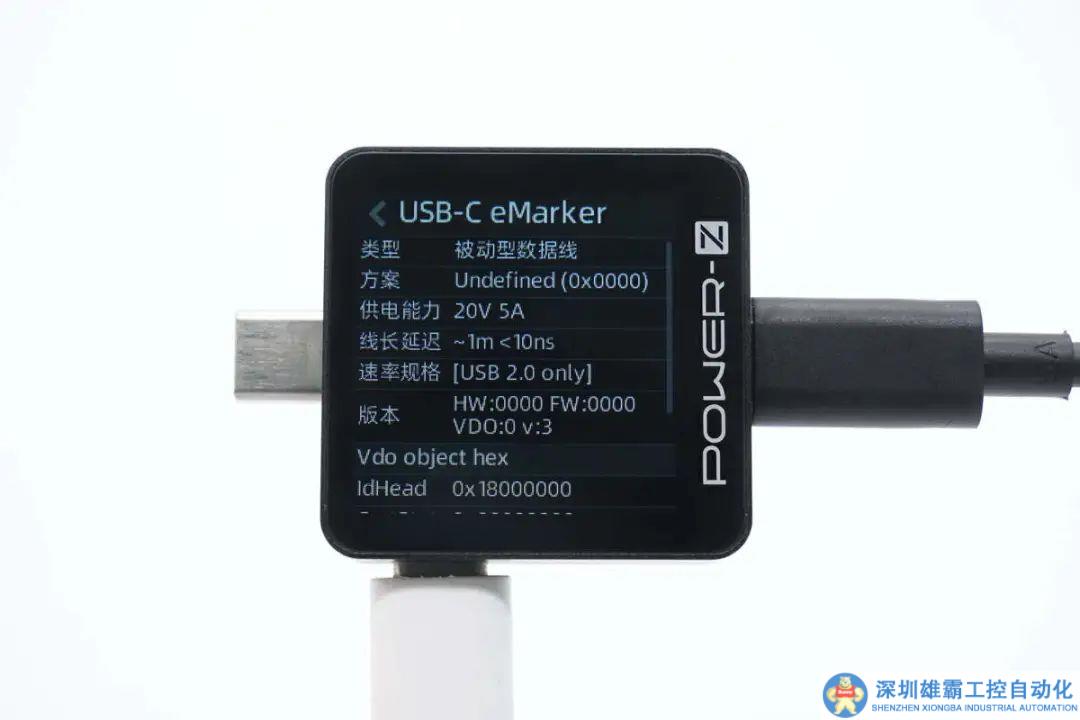

使用ChargerLAB POWER-Z KM003C測得線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。





線纜插頭處有相應的規格信息，支持6A 250V~輸入，通過了CCC認證。

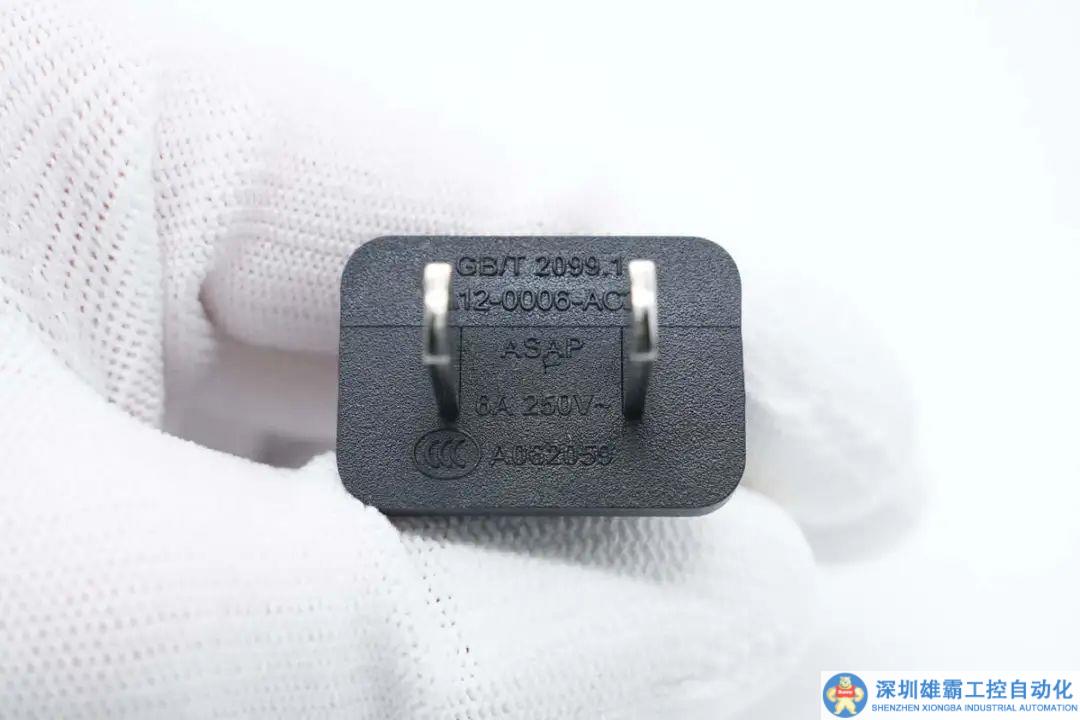

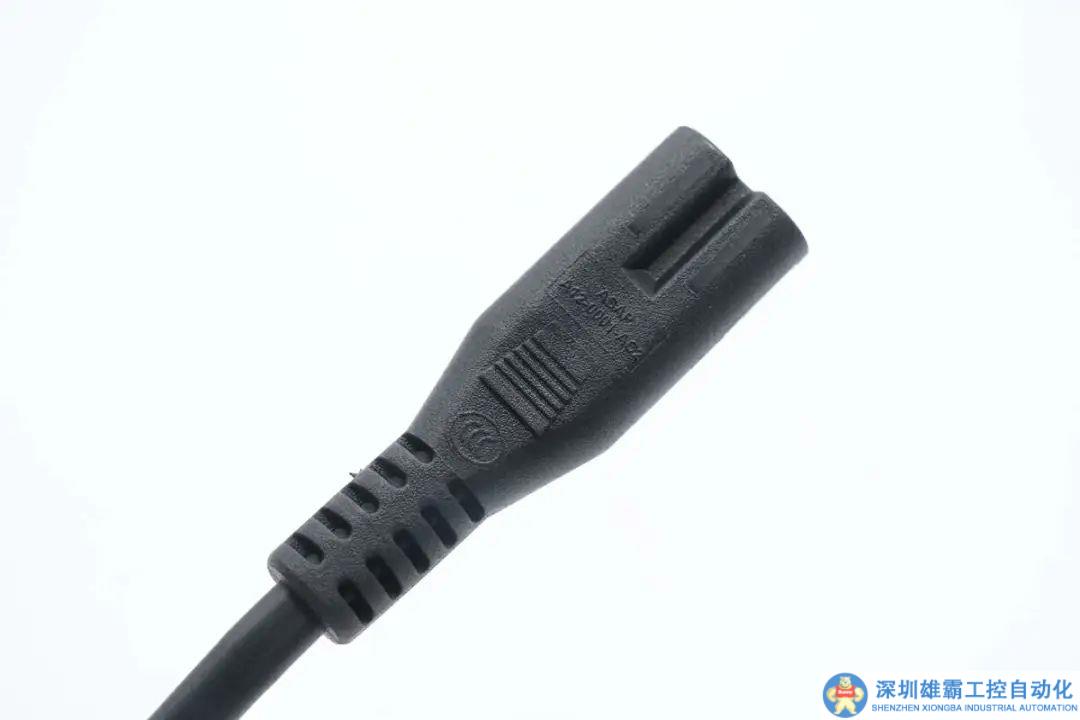

電源線兩端分別為雙腳國標和8字插頭，且都設有方便用戶插拔的凸齒。

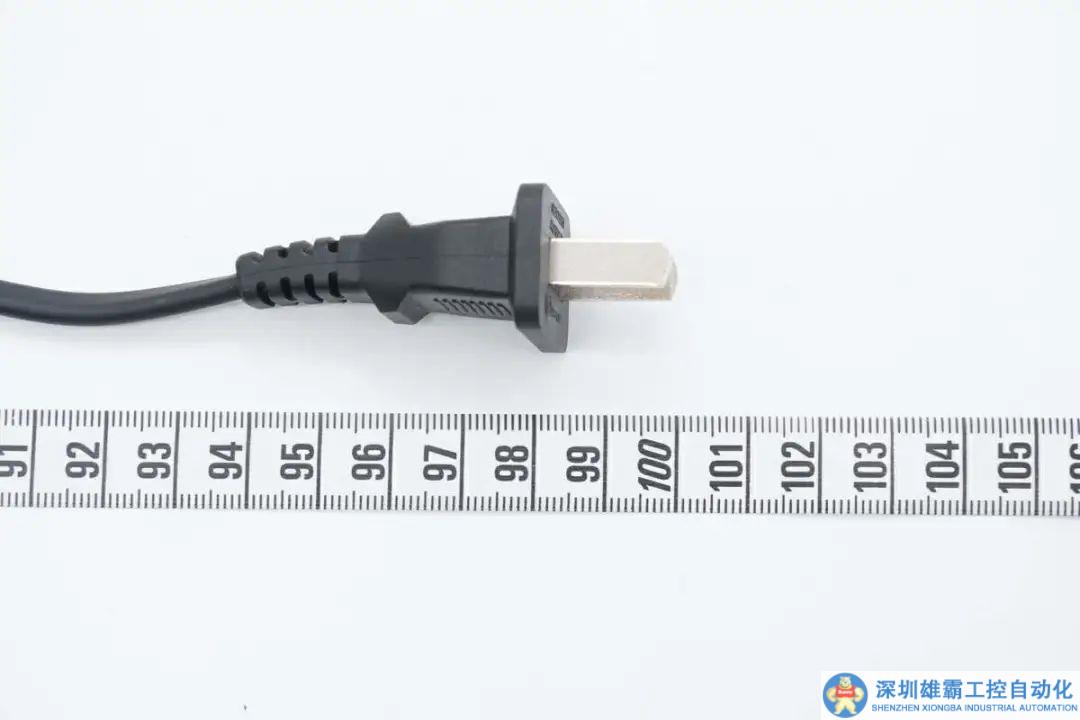

測得電源線長度約為1米。

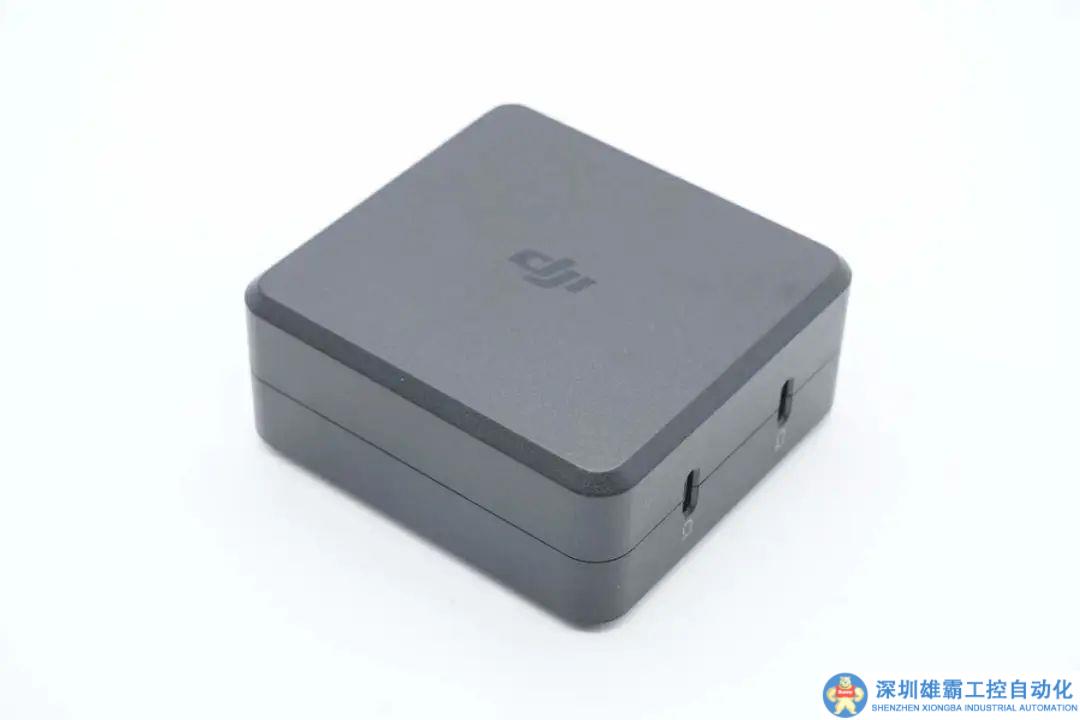

大疆這款桌面充電器機身方塊造型設計，外殼磨砂抗指紋，正背面邊緣均倒角處理。

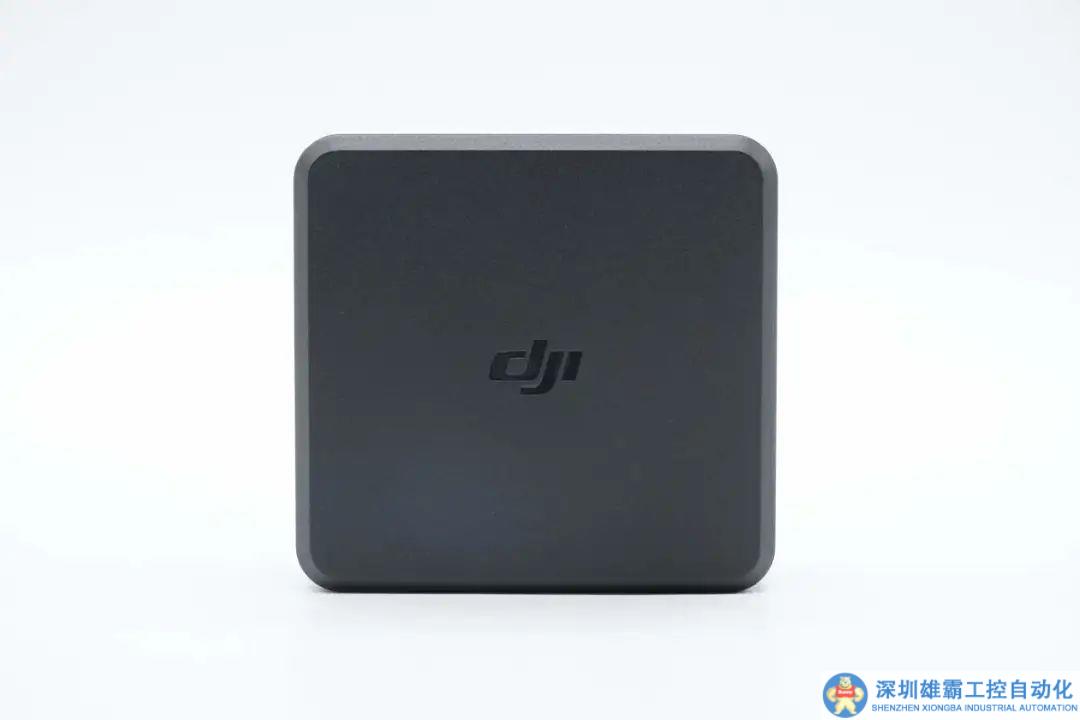

頂面中心設計有DJI品牌。

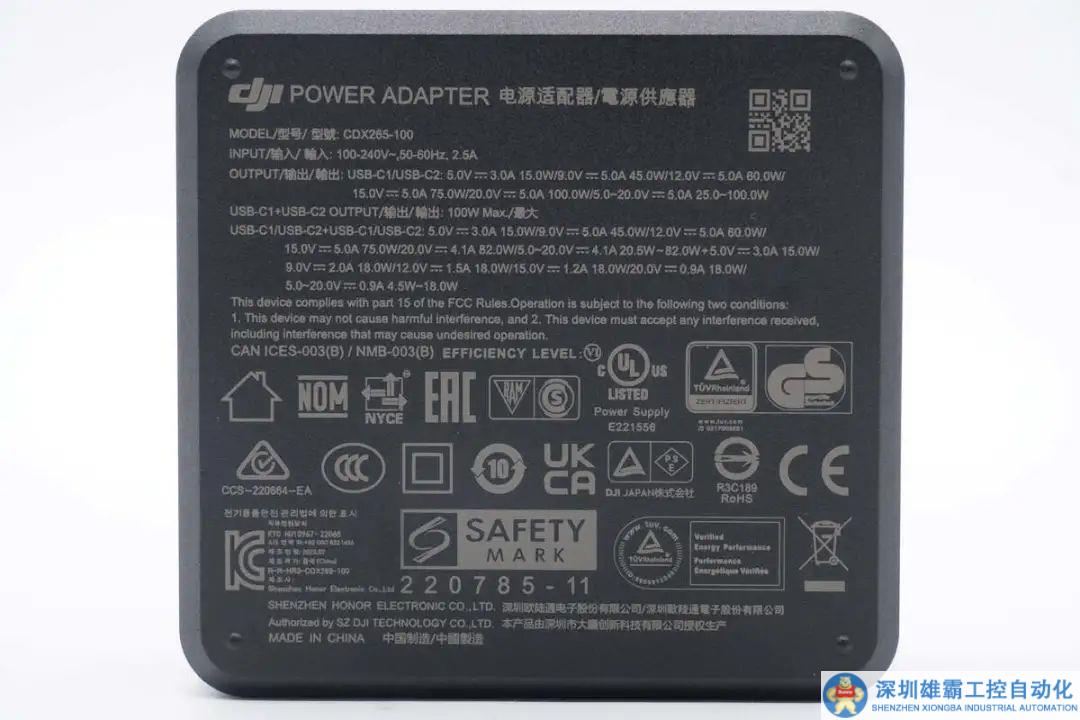

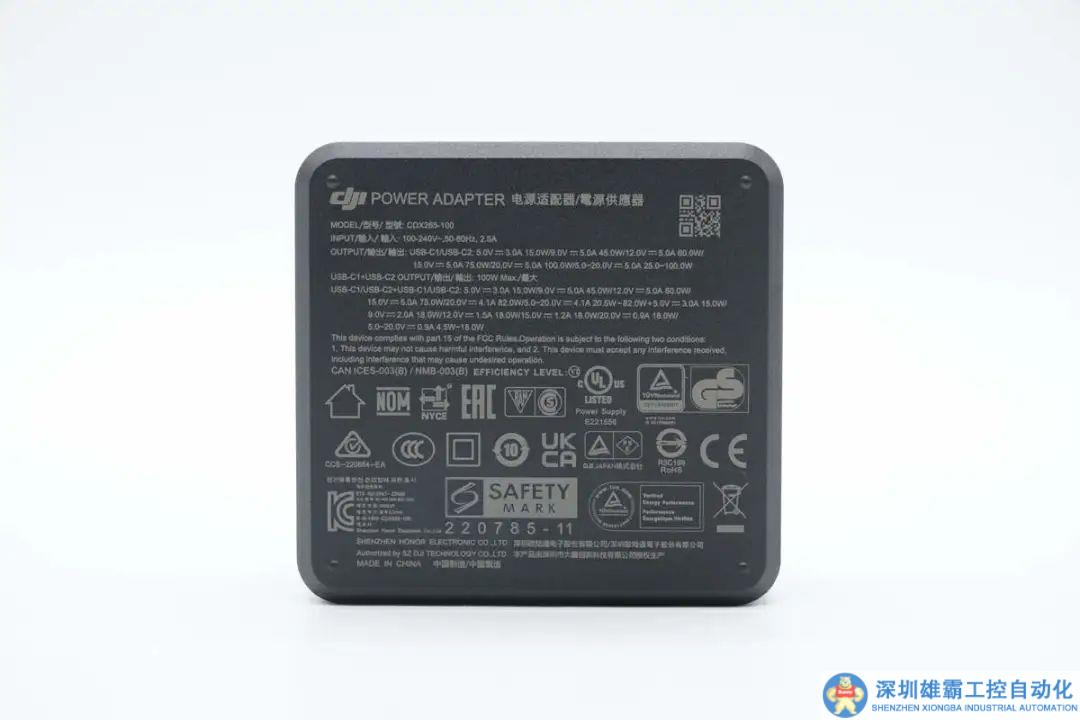

底部印有產品詳細規格參數。

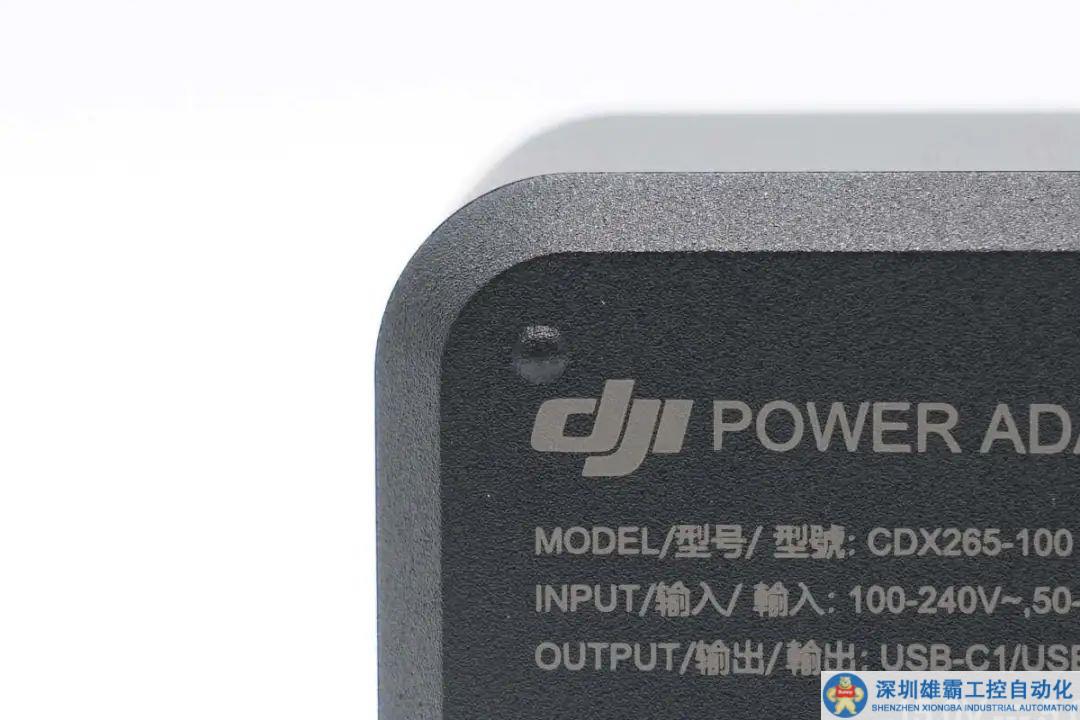

產品參數特寫

型號：CDX265-100

輸入：100-240V~50/60Hz 2.5A

USB-C1/C2輸出：5V3A、9V5A、12V5A、15V5A、20V5A、5-20V5A

USB-C1/C2輸出：100W Max

USB-C1/C2+USB-C2/C1輸出：82W+18W

制造商：深圳歐陸通電子股份有限公司

產品由深圳市大疆創新科技有限公司授權生產

充電器通過了CCC、KC、CE、EAC、NOM、NYCE、UL、UKCA等認證。





底部四端還設有凸起，可以防止銘牌信息磨損。

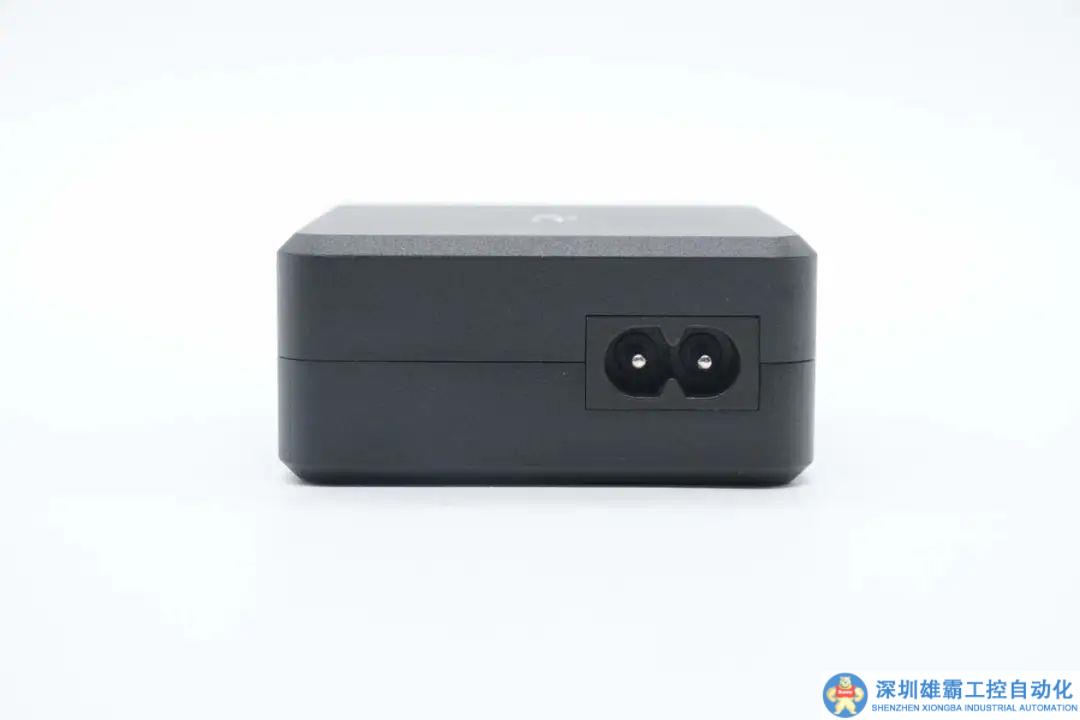

機身一端設有8字輸入插口，獨立模塊設計。

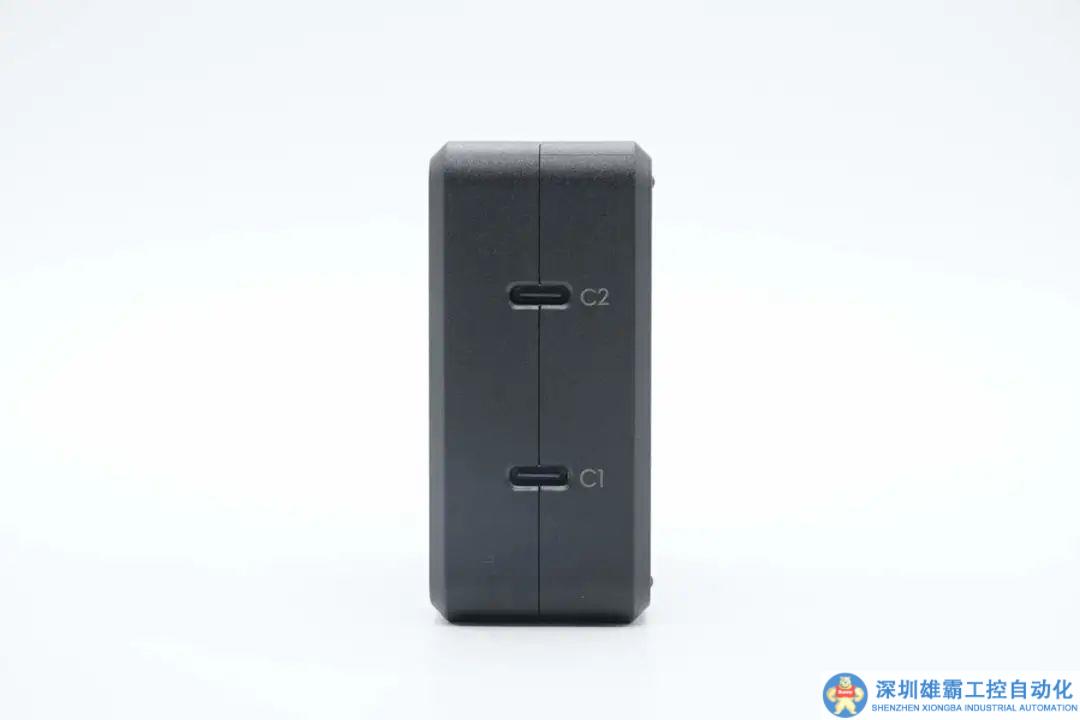

另一端設有兩個USB-C接口，接口邊緣倒角亮面設計，并印有區別標識。

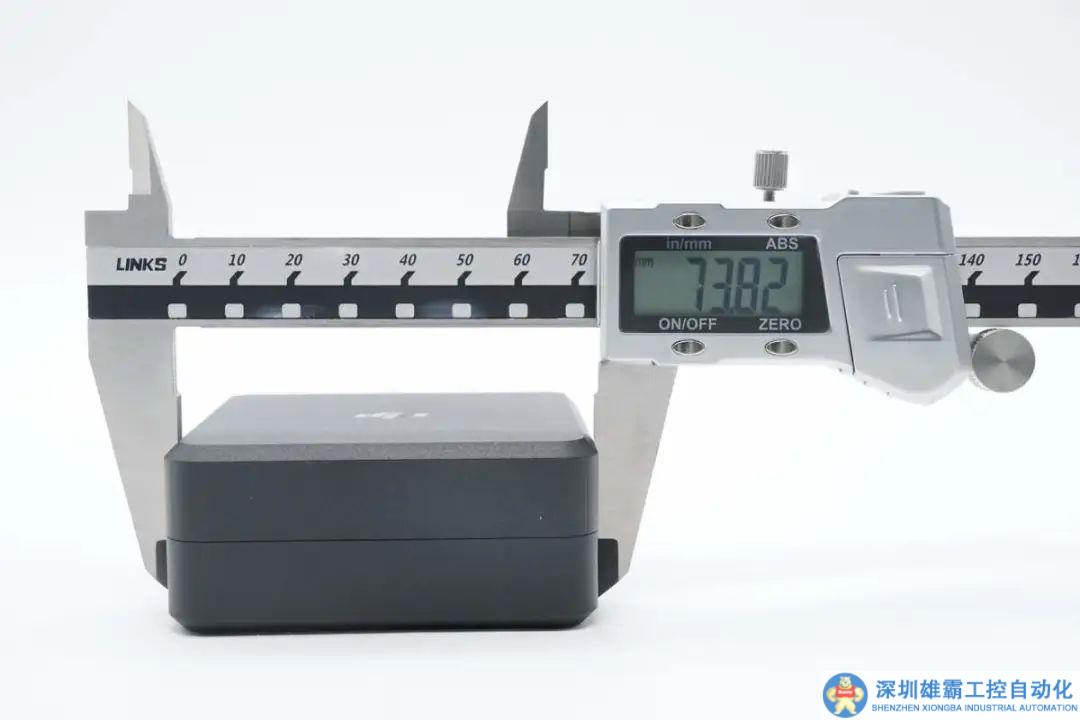

測得機身長度為73.82mm。

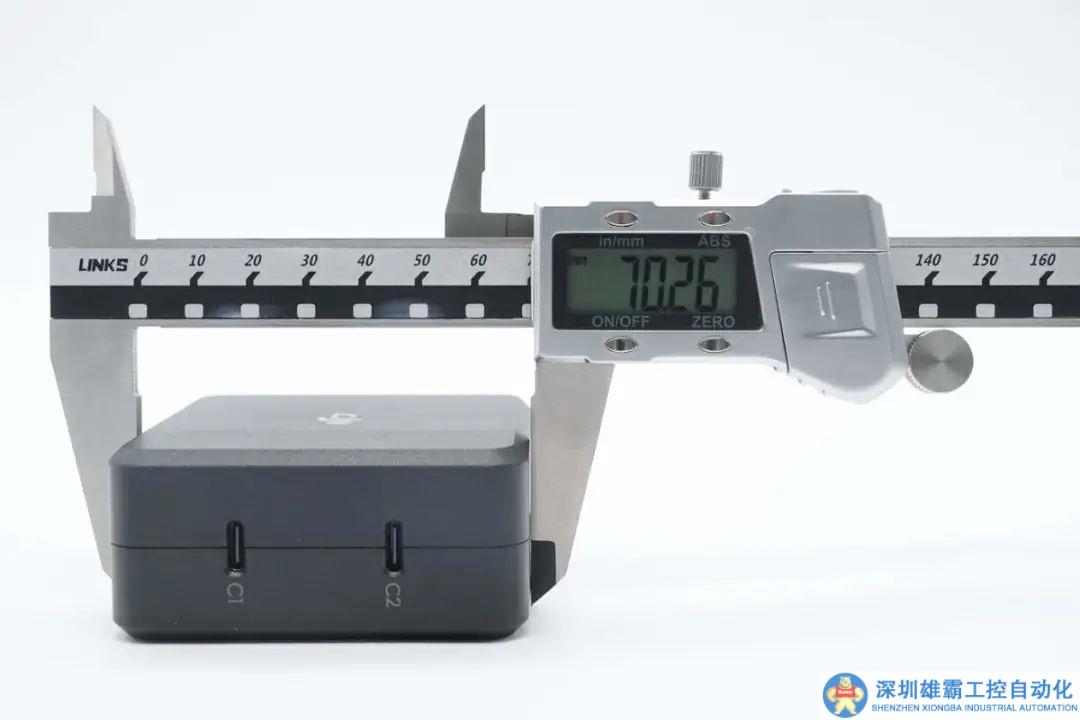

寬度為70.26mm。

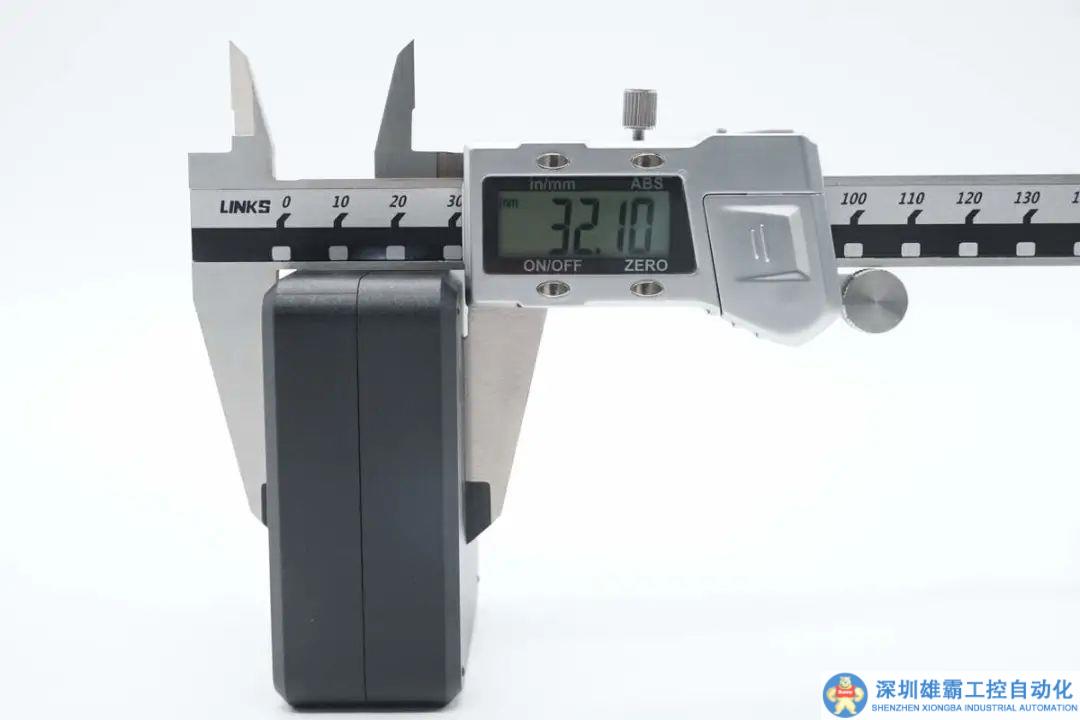

厚度為32.1mm。

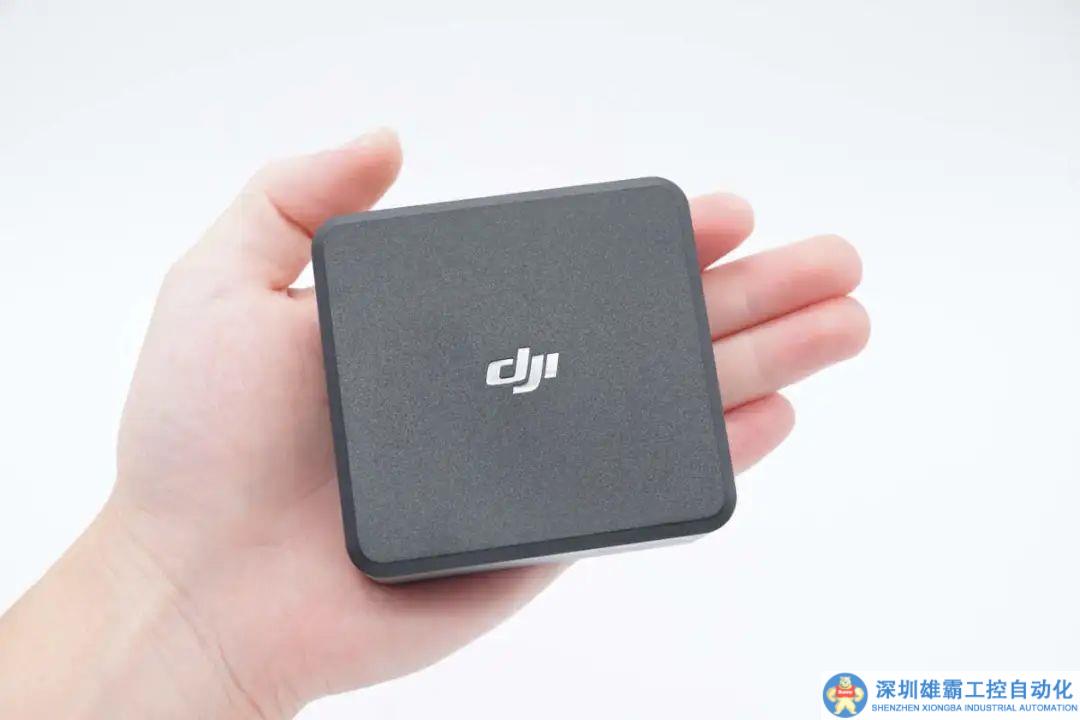

充電器拿在手上的大小直觀感受。

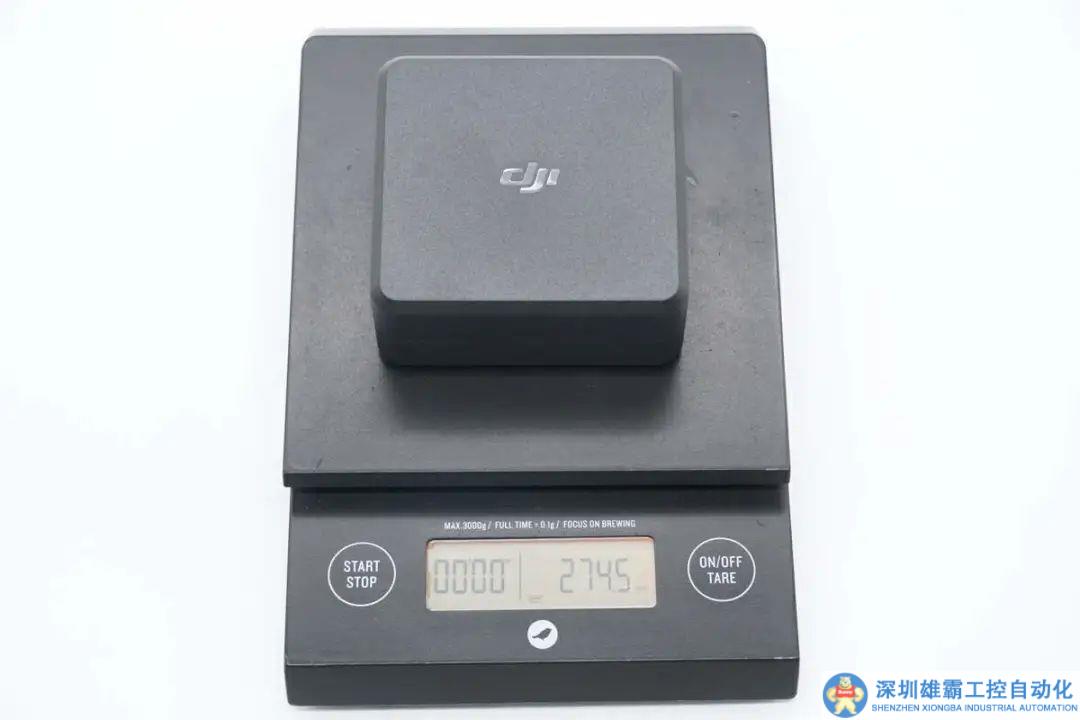

另外測得其重量約為275g。

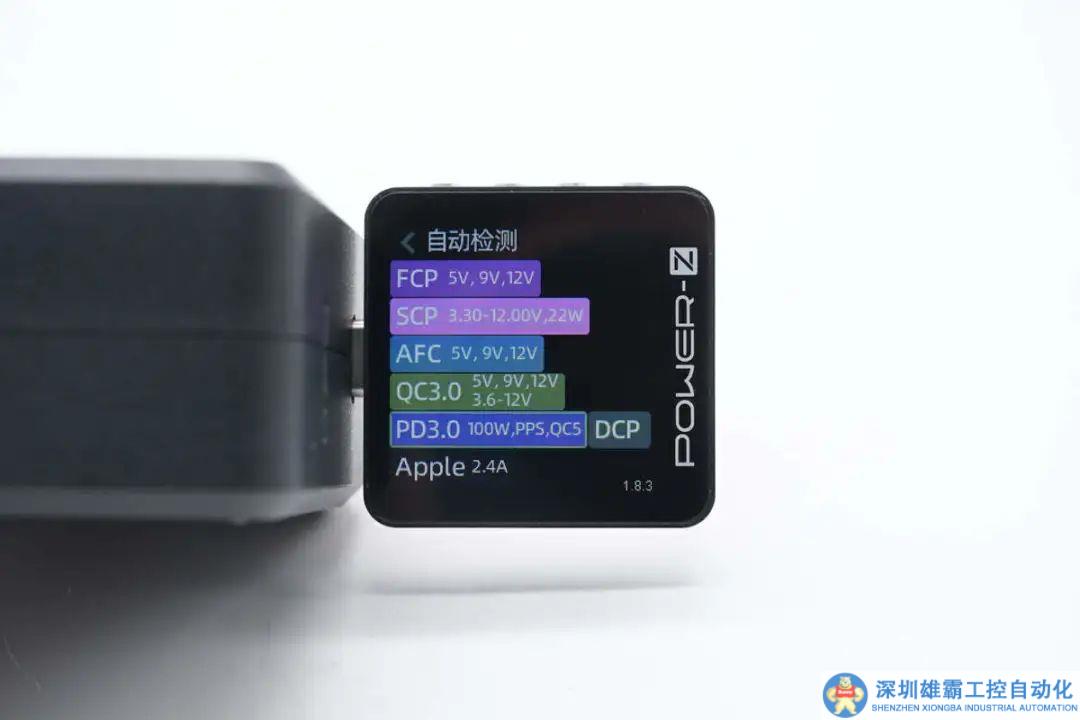

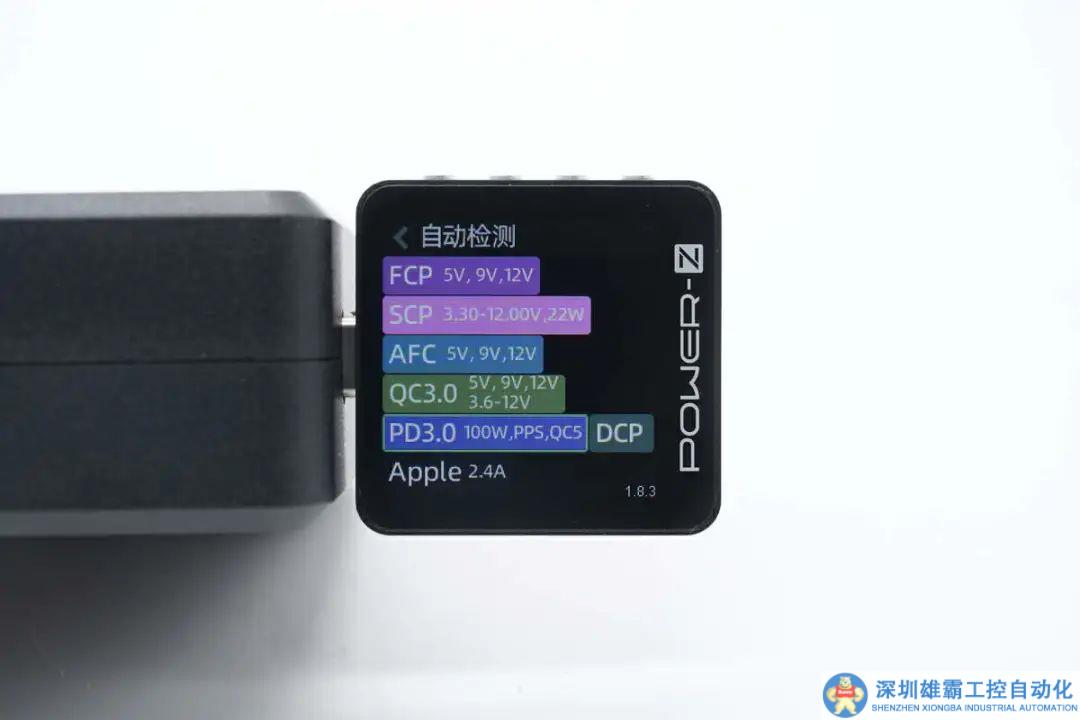

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple2.4A充電協議。

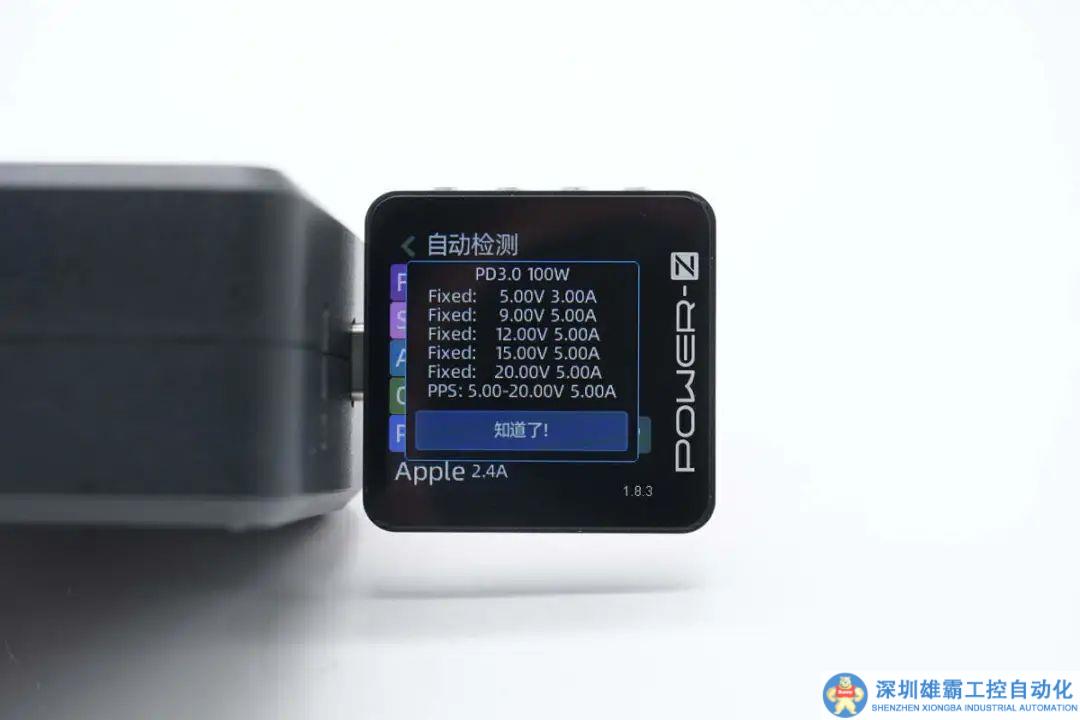

PDO報文顯示C1口還具備5V3A、9V5A、12V5A、15V5A、20V5A五組固定電壓檔位，以及5-20V5A一組PPS電壓檔位。

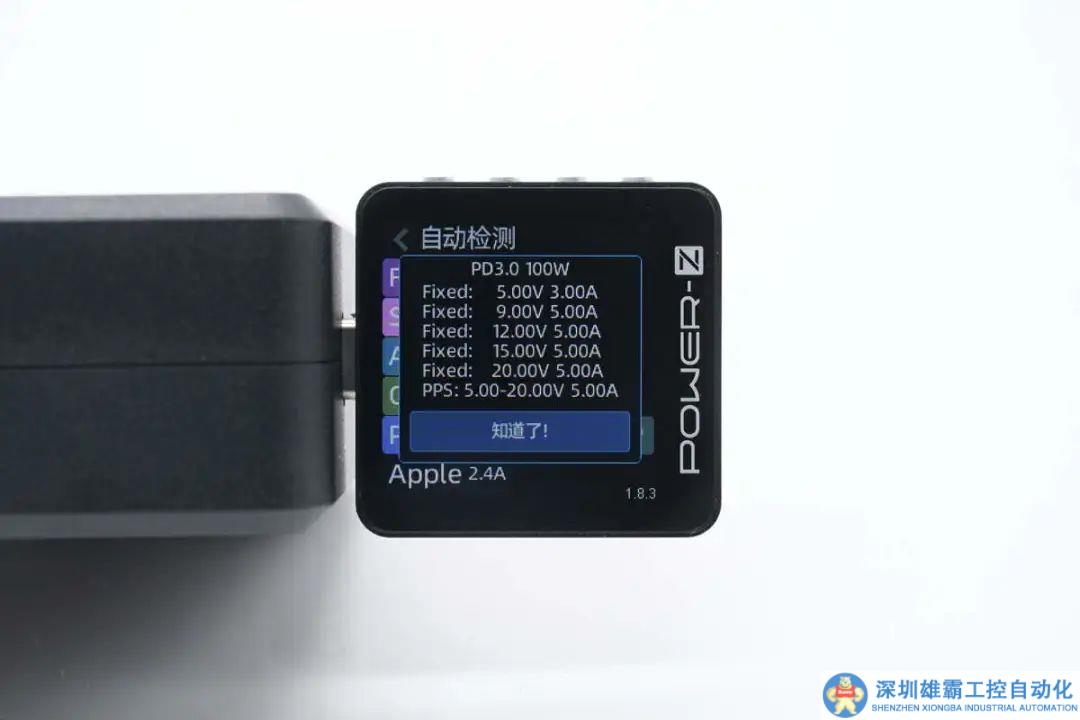

測得USB-C2口兼容協議和C1口的一樣。



PDO報文也一樣，即兩個接口單口輸出性能一樣，支持功率盲插。

大疆100W氮化鎵桌面充電器拆解

看完大疆這款氮化鎵桌面充電器的開箱和測試，下面就進行拆解，一起看看內部的設計和用料。

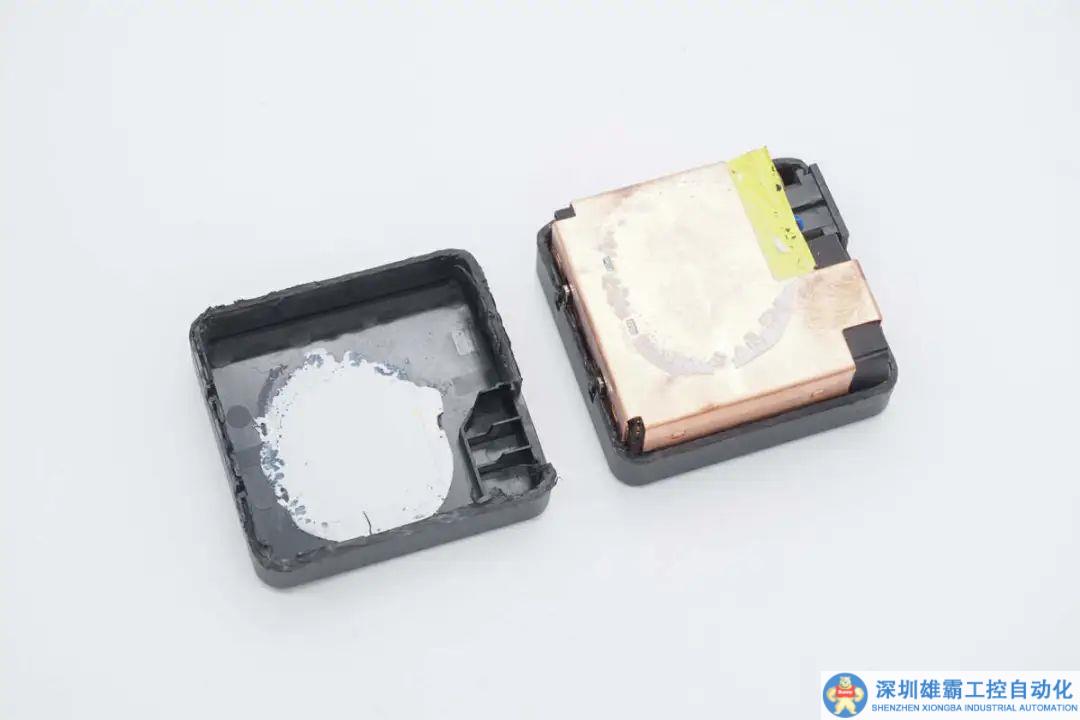

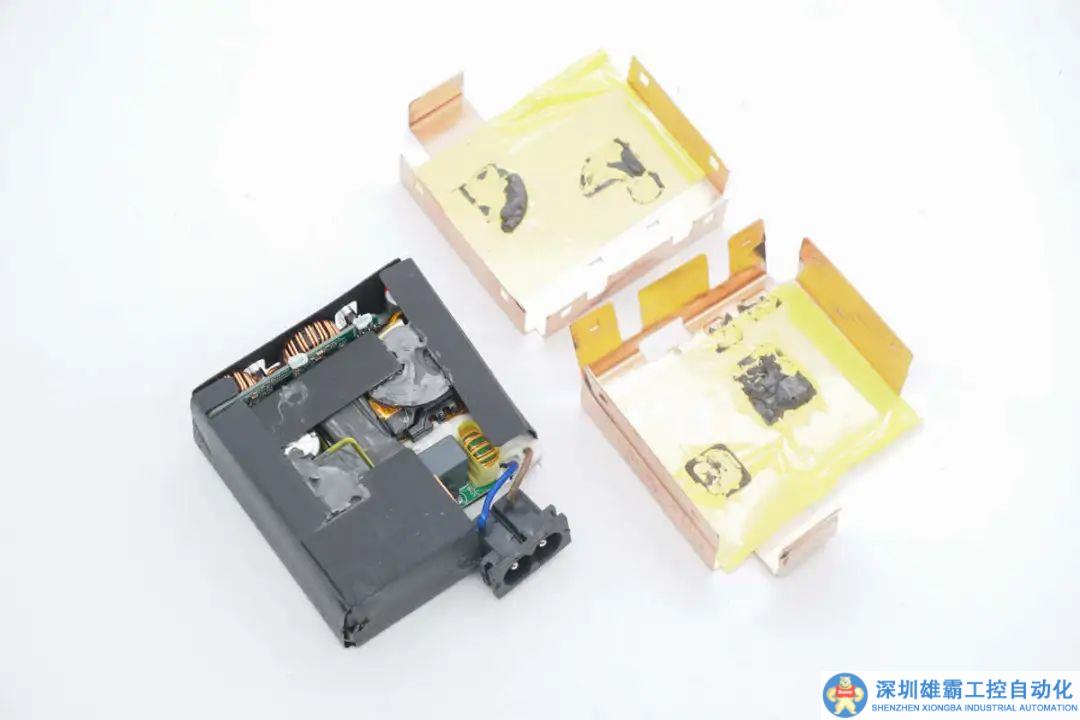

首先沿機身側面接縫切開外殼，內部PCBA模塊覆蓋純銅散熱片，并打膠與外殼固定。

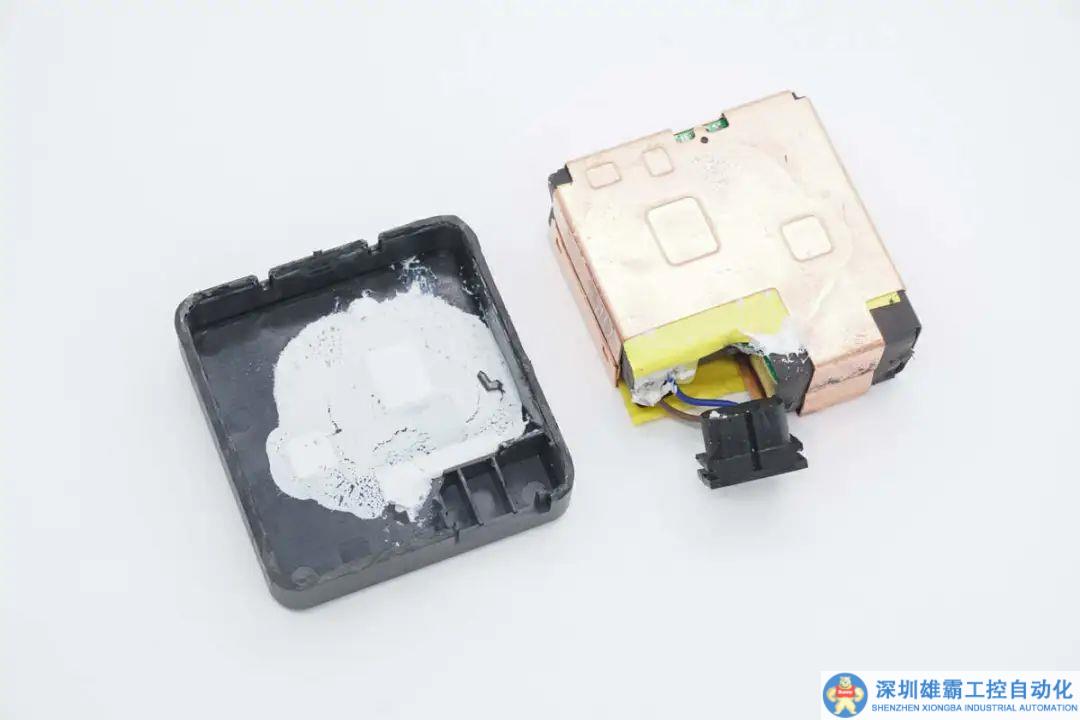

從殼體中取出PCBA模塊，PCBA模塊另一側也覆蓋純銅散熱片，并打膠與外殼固定。





PCBA模塊通過麥拉片和膠帶與散熱片絕緣，散熱片沖壓凹陷，更好的與發熱元件接觸。

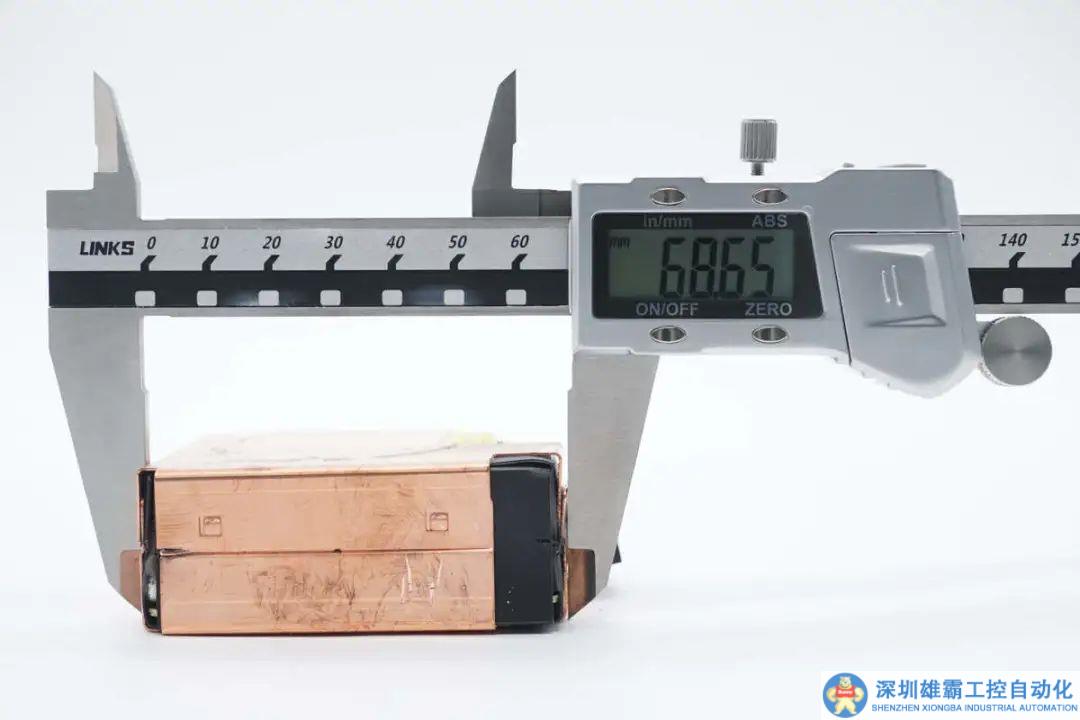

使用游標卡尺測得PCBA模塊長度約為68.65mm。

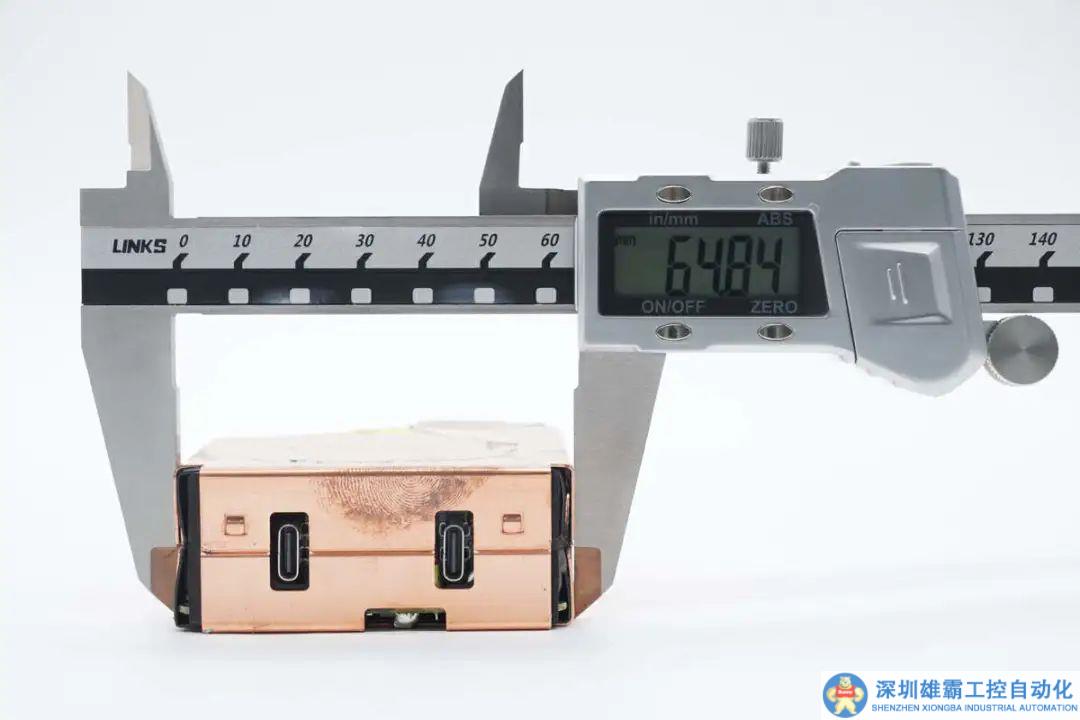

PCBA模塊寬度約為64.8mm。

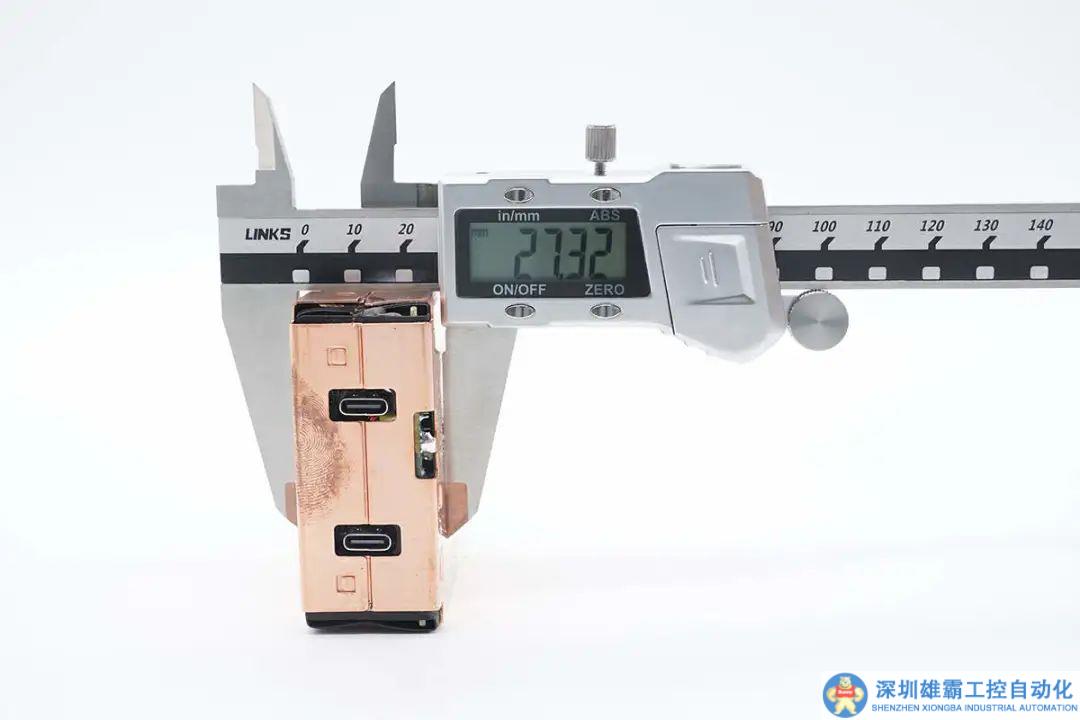

PCBA模塊厚度約為27.3mm。

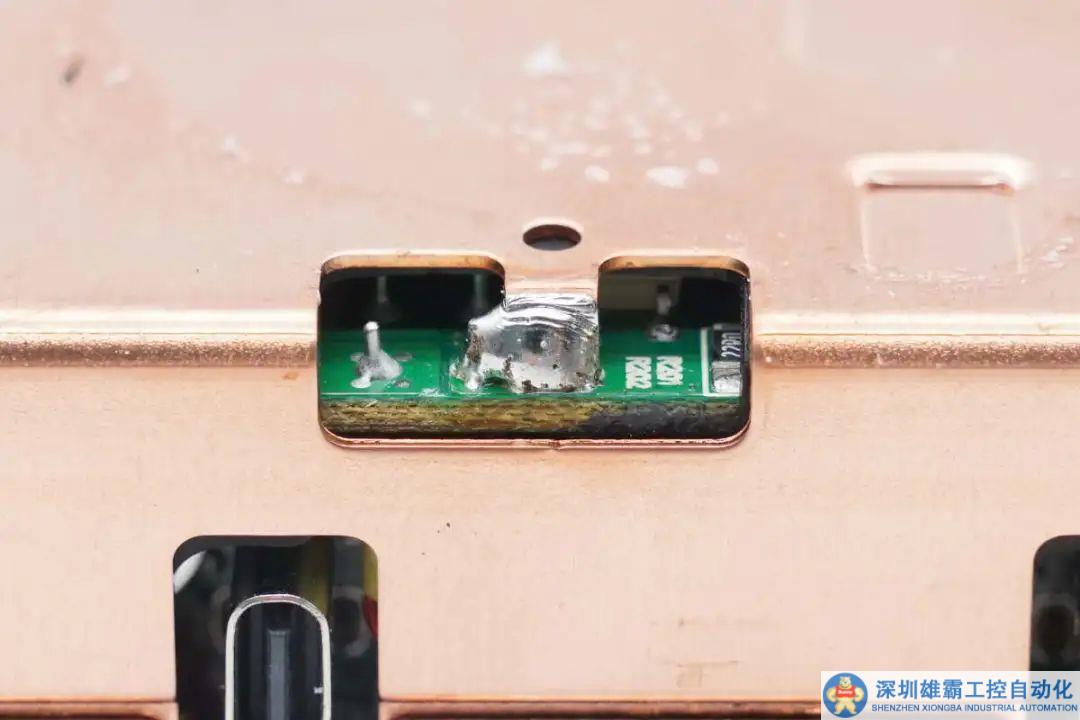

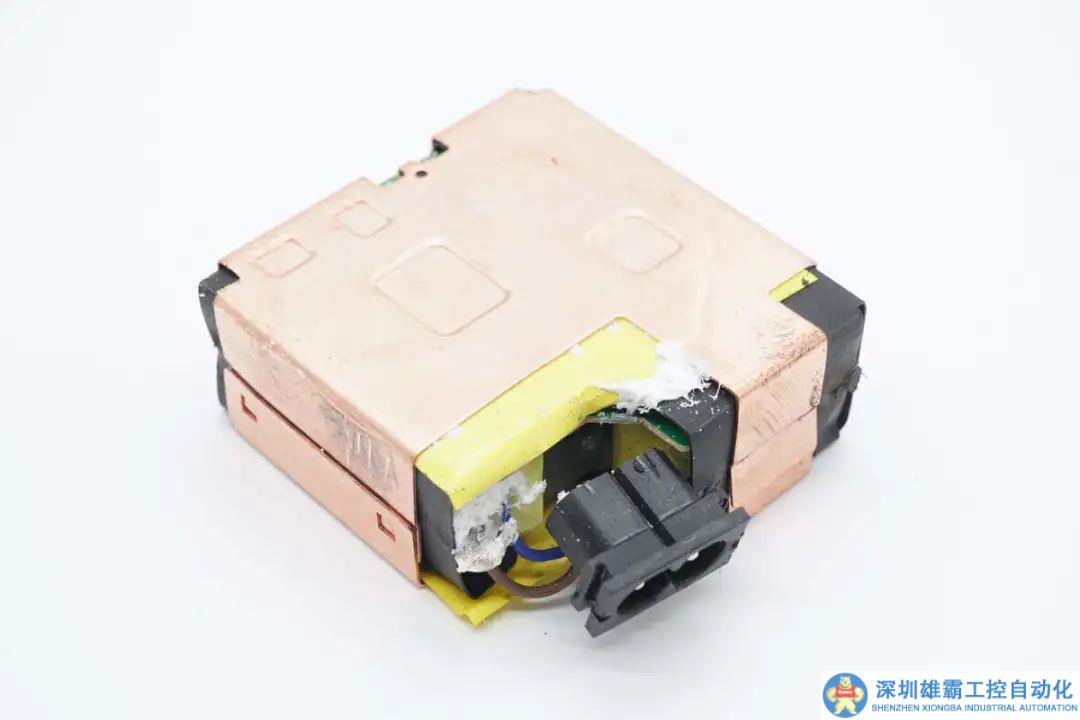

純銅散熱片通過焊接固定到PCBA模塊。

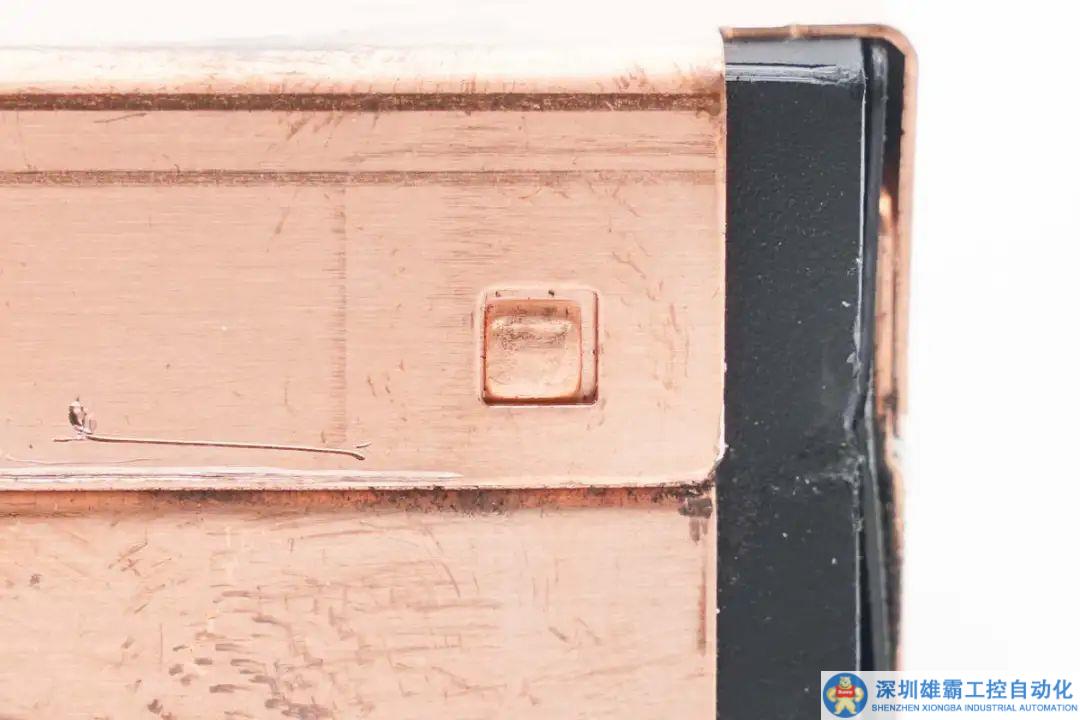

散熱片通過卡扣固定。





拆下PCBA模塊覆蓋的純銅散熱片，PCBA模塊包裹麥拉片絕緣，發熱元件涂有導熱膠散熱。





PFC升壓電感和變壓器涂有導熱膠加強散熱。

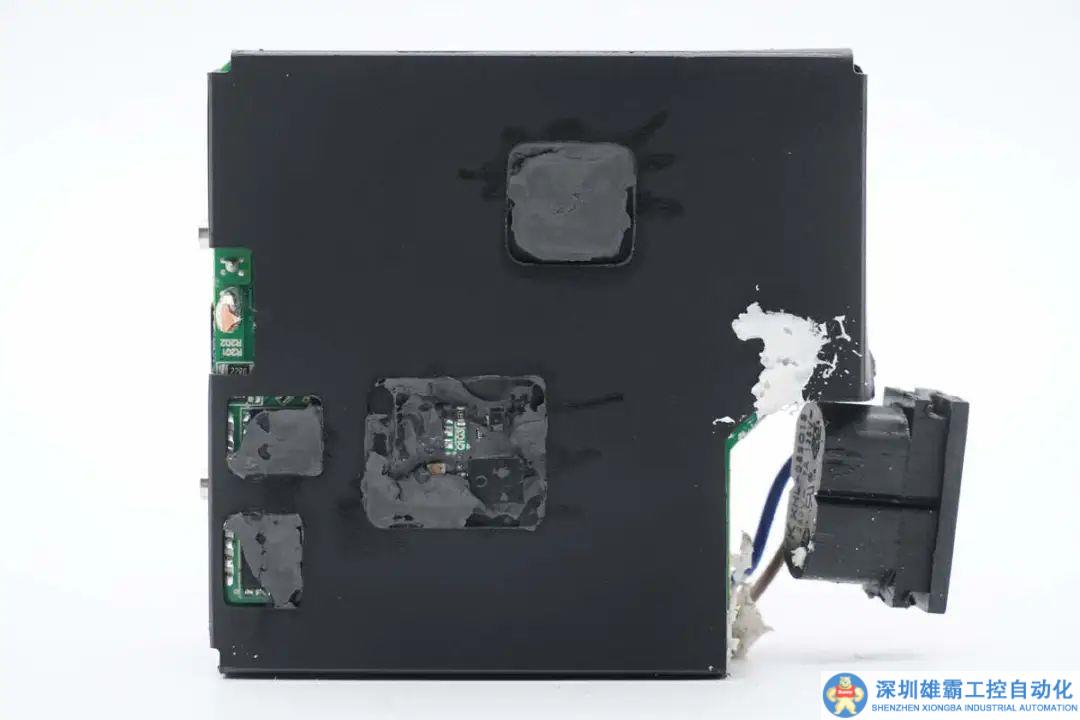

背面麥拉片對應PFC開關管，LLC開關管和同步整流管位置開孔，涂導熱膠加強散熱。

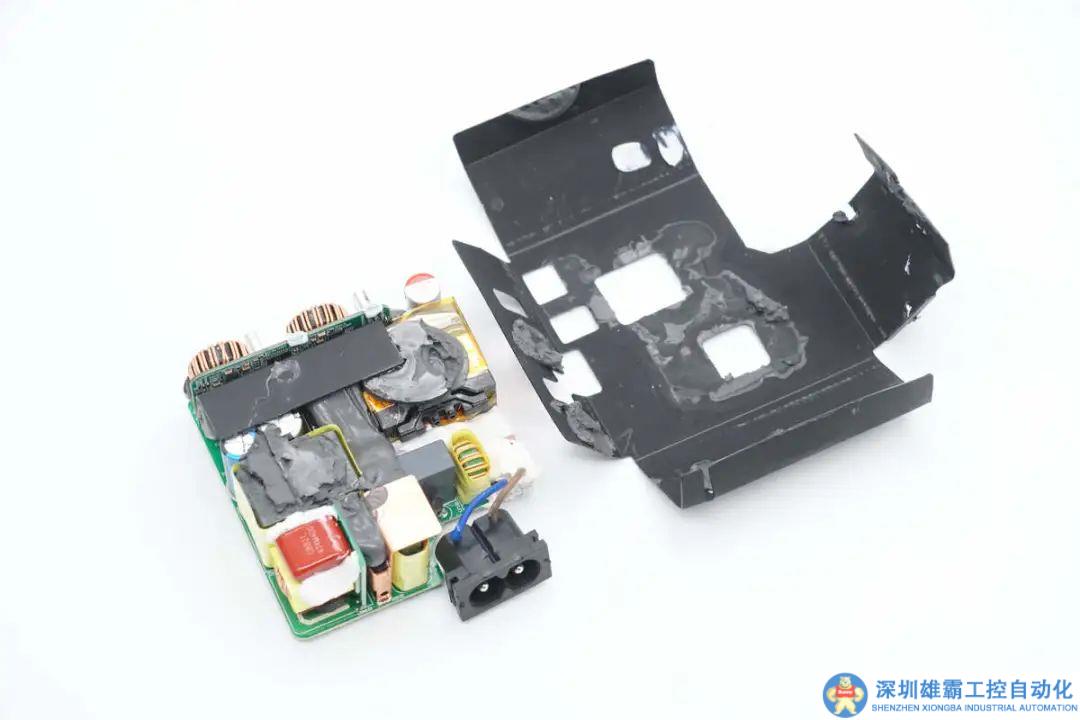

取下PCBA模塊覆蓋的麥拉片，繼續進行拆解。

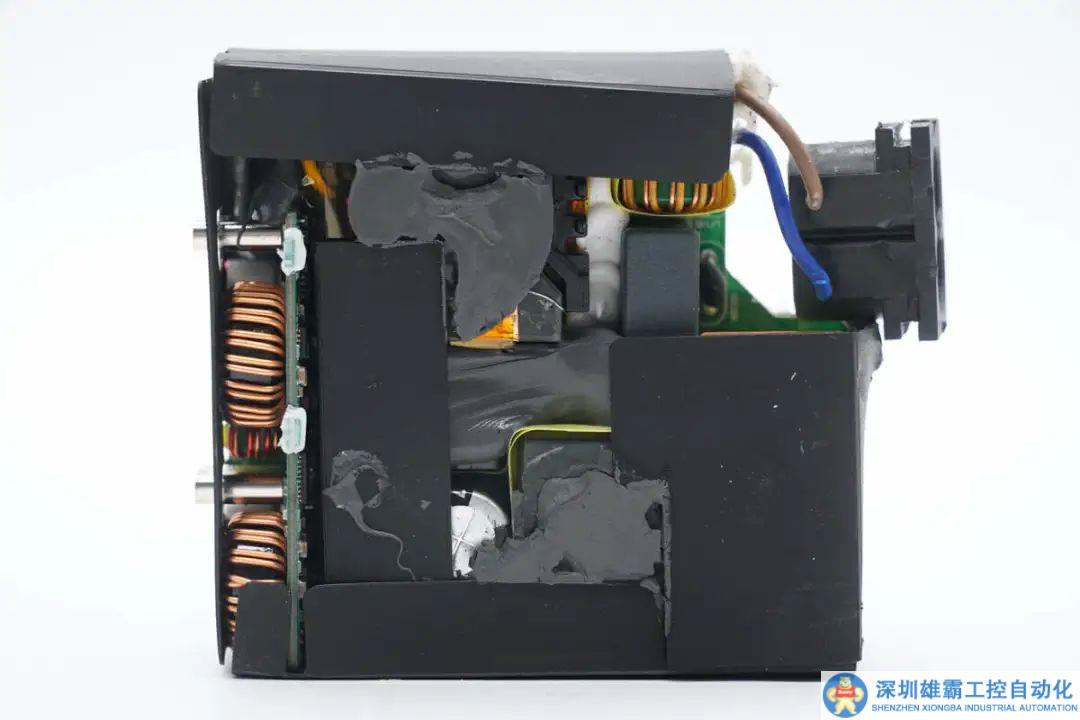

PCBA模塊元件之間打膠加固并加強散熱。





次級降壓小板通過麥拉片與初級電路絕緣隔離。

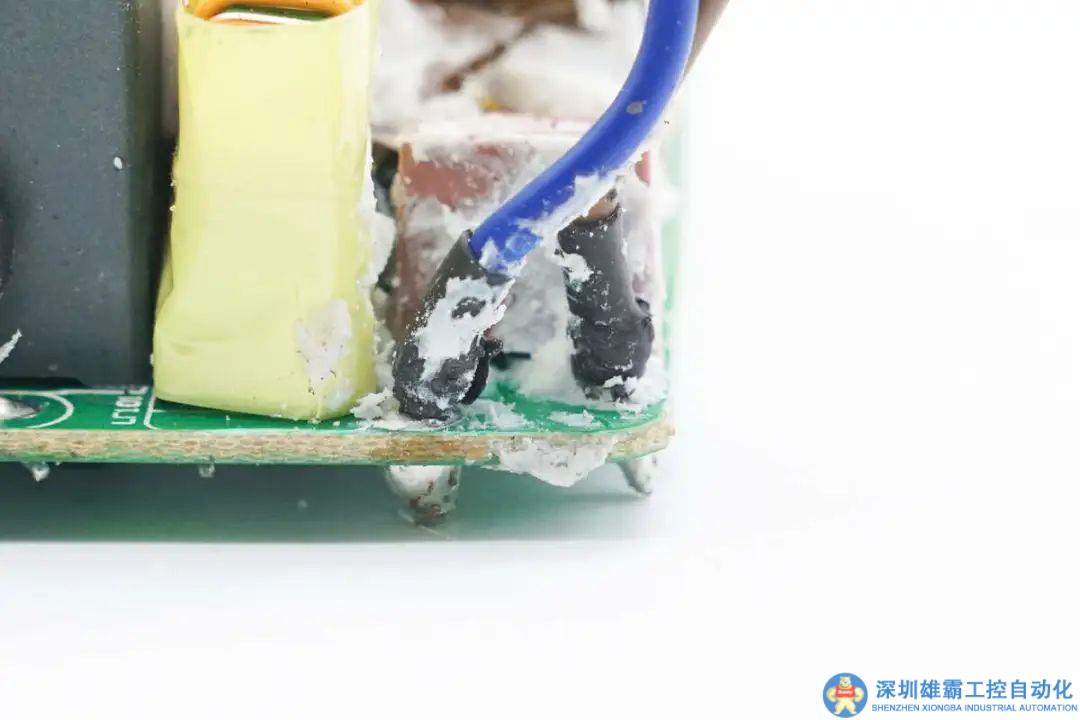

電源輸入線冷壓端子，外套熱縮管焊接連接。

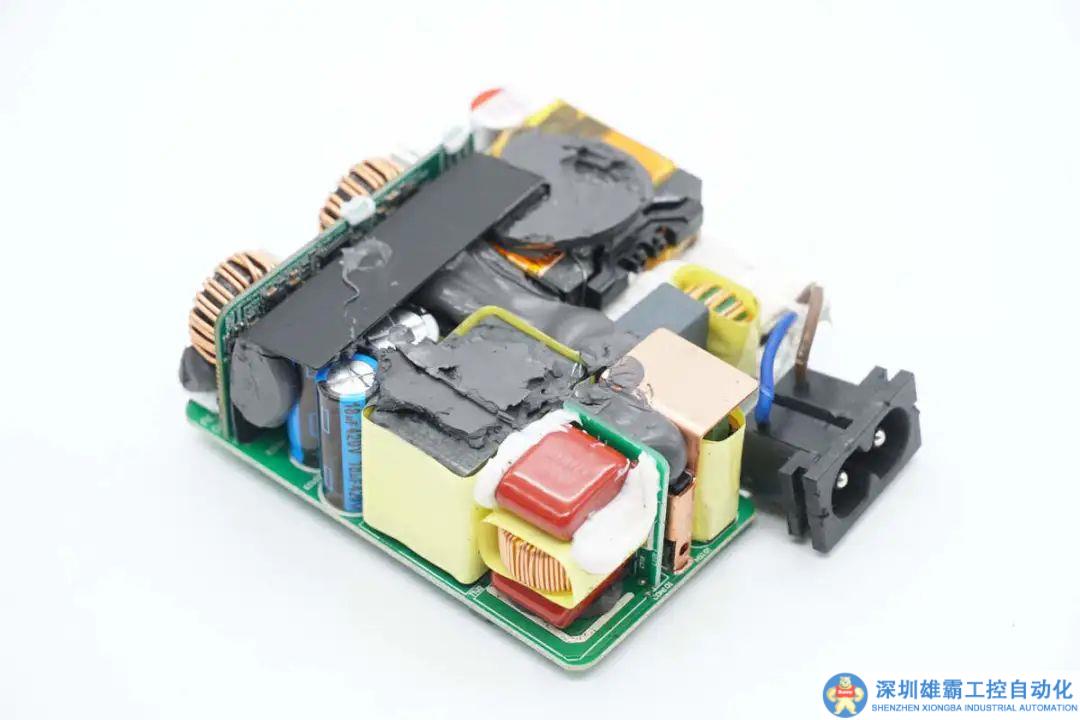

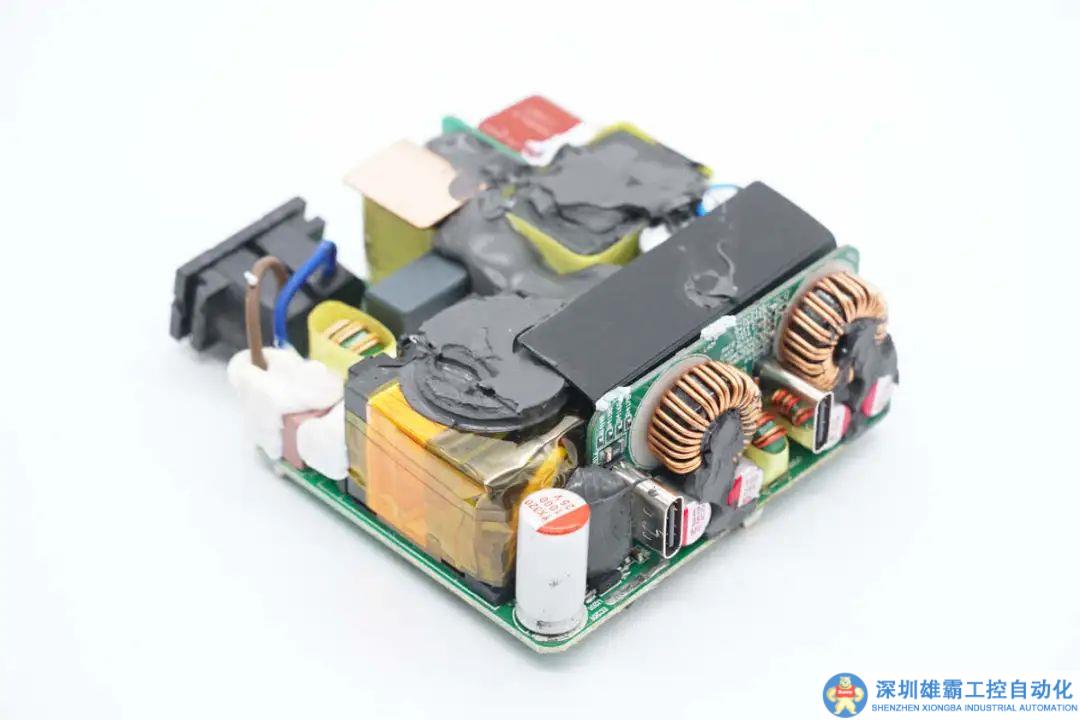

PCBA模塊正面一覽，其中左下角為交流輸入端，焊接保險絲，共模電感，安規X2電容，NTC熱敏電阻。整流橋配有散熱片，在上方焊接一塊小板，焊接薄膜電容和濾波電感。右側焊接PFC升壓電感，PFC升壓電感右側焊接高壓濾波電容。



在高壓濾波電容下方焊接諧振電感和變壓器，右側焊接輸出小板，右下角焊接輸出濾波電容。





PCBA模塊背面焊接一顆PFC+LLC二合一控制器，PFC開關管，PFC整流管，LLC開關管。右側焊接反饋光耦和兩顆同步整流管，上方焊接六顆貼片Y電容。



通過對PCBA模塊正反面的觀察發現，大疆這款100W氮化鎵充電器采用PFC+LLC+SR開關電源架構設計，PFC進行功率因數校正，LLC電源輸出固定電壓。輸出通過兩路獨立的降壓電路，實現兩個接口的獨立快充。下面我們就從輸入端開始了解整個充電器的設計和用料。





PCBA模塊輸入端一覽，焊接保險絲，共模電感，安規X2電容，NTC熱敏電阻，整流橋和濾波電路小板，電感均纏繞黃色膠帶絕緣。





輸入端保險絲規格為5A 250V。





第一級共模電感采用膠帶纏繞加強絕緣。





共模電感采用漆包線和絕緣線繞制，底部焊接絕緣支架。





NTC熱敏電阻來自時恒，型號1.5D5，用于抑制上電的浪涌電流。





安規X2電容來自SCC實全電子，規格為0.33μF。





第二顆共模電感也采用膠帶纏繞絕緣。





共模電感采用扁銅線繞制，底部焊接絕緣支架。





整流橋固定一塊純銅散熱片，并涂有硅脂導熱。





整流橋型號GBP810，規格為8A 1000V。





PCBA模塊側面焊接降壓輸出小板，高壓濾波電容，PFC升壓電感和濾波電容電感小板。





輸出濾波小板正面焊接兩顆薄膜電容和濾波電感。





背面沒有焊接元件。





兩顆薄膜電容規格均為0.47μF400V。





濾波電感纏繞膠帶絕緣。





充電器初級PWM主控芯片采用NXP恩智浦TEA2016AAT，一顆芯片內置LLC控制器和PFC控制器，內置數字架構控制，簡化了設計的同時減少外圍元件數量，芯片內置多重完善的保護功能，集成度非常高。





為主控芯片供電的濾波電容來自冠坤電子，規格為47μF50V。





PFC升壓電感采用ATQ24磁芯繞制。





PFC開關管采用鎵未來G1N65R240PB，這是一顆耐壓650V的氮化鎵功率器件，瞬態耐壓800V，標稱導阻240mΩ，柵極耐壓支持±20V，可使用傳統硅MOS驅動，相比增強型氮化鎵，大大簡化柵極驅動電路設計。





鎵未來 G1N65R240PB 采用PQFN8*8封裝，散熱焊盤為源極，減小高頻走線面積，提升EMI性能。





75mΩ取樣電阻用于檢測開關管電流。





PFC整流管來自瑞能，型號BYV29D-600P，是一顆耐壓600V的超快恢復二極管，采用TO252封裝。





用于抑制高頻干擾的磁珠特寫。





GS3MB二極管用于PFC旁路，在接通電源時為高壓電容充電。





高壓濾波電容來自承興，三顆規格為18μF420V。





還有一顆規格為27μF420V。





LLC開關管來自亞成微，型號RMD65R380SN，NMOS，耐壓650V，導阻380mΩ，采用PDFN5*6封裝，兩顆半橋連接。





亞成微 RMD65R380SN 資料信息。





諧振電容來自廈門法拉電子，規格為0.033μF630V。





諧振電感采用ATQ17磁芯。





PCBA模塊側面焊接變壓器和輸出濾波電容。





變壓器采用膠帶嚴密纏繞絕緣，采用ATQ2716磁芯，纏繞銅箔屏蔽。





六顆貼片Y電容來自禾伸堂，兩顆串聯提升耐壓等級。





貼片Y電容下方粘貼橡膠墊用于支撐。





兆龍 CT1018光耦用于輸出電壓反饋。





同步整流控制器來自NXP恩智浦，型號為TEA1995，其內置兩個獨立的同步整流驅動器用于LLC架構開關電源的同步整流，外圍元件精簡，支持38V工作電壓，能夠滿足USB PD3.1的28V輸出。





同步整流管來自維安，型號WMB060N06LG2，NMOS，耐壓60V，導阻4mΩ，采用PDFN5060-8L封裝。





另一顆同步整流管型號相同。





輸出側焊接濾波電容和降壓小板，以及輸出濾波電感。





輸出濾波電容來自云星，規格為1000μF25V。





輸出濾波電感采用漆包線繞制，纏繞膠帶絕緣，底部設有電木板絕緣。





輸出降壓小板正面焊接濾波電容和降壓磁環電感，還焊接USB-C母座。





小板背面焊接協議芯片，同步降壓控制器，同步降壓MOS管和VBUS開關管。





協議芯片來自英集芯，型號IP2738，是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。





英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。



充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。





用于降壓輸出的同步整流降壓控制器來自英集芯，型號為IP6550，是一款支持36V輸入的同步降壓控制器，內置NMOS管驅動，外置兩個MOS管進行高效同步整流降壓。IP6550通過反饋引腳調節輸出電壓。開關頻率135KHz，輸入端耐壓48V，內置完善的保護功能。英集芯IP6550采用3*3mm QFN16封裝，可實現簡化的同步降壓轉換電路設計。





IP6550可用于車載充電器、多口適配器、智能插排、支持USB-C接口的插排以及行車記錄儀應用。同步整流降壓具有高轉換效率，高輸出電流可用于多口5V輸出，搭配PD協議芯片可實現寬范圍電壓調節，滿足USB PD3.1的應用。





同步降壓管來自維安，型號WMQ090N04LG2，NMOS，耐壓40V，導阻5.7mΩ，采用PDFN3030-8L封裝。





降壓電感采用磁環繞制，兩線并繞。





5mΩ取樣電阻用于輸出電流檢測。





輸入輸出濾波電容規格均為100μF25V。





兩顆絲印B3006的NMOS管用于USB-C接口VBUS控制。





另一路也采用IP6550進行降壓控制。





同步降壓管采用維安 WMQ090N04LG2。





降壓電感采用磁環繞制，兩線并繞。





輸入輸出濾波電容規格均為100μF25V。





5mΩ取樣電阻用于輸出電流檢測。





兩顆絲印B3006的NMOS管用于USB-C接口VBUS控制。





USB-C接口采用過孔焊接固定，黑色膠芯不露銅。





絲印2B的TVS用于CC和DP/DM引腳靜電保護，提高充電器的可靠性。



全部拆解一覽，來張全家福。

充電頭網拆解總結

大疆這款雙口氮化鎵桌面充電器采用分體線纜設計，有效適配不同長度應用。充電器具備100W輸出功率，支持單口100W輸出，雙口均支持100W輸出功率，并支持功率自動分配。實際測試充電器支持5-20V 5A PPS快充，除為大疆產品充電，還可以很好滿足手機和筆記本電腦的充電需求。

充電頭網通過拆解了解到，大疆這款100W氮化鎵充電器采用PFC+LLC+DC-DC的架構設計，PFC使用鎵未來氮化鎵功率芯片配合瑞能二極管整流，LLC采用亞成微 RMD65R380SN MOS管組成半橋。輸出使用兩顆維安的低壓MOS管用于同步整流，電源初級主控芯片和同步整流控制器均來自NXP恩智浦。

開關電源采用固定電壓輸出，輸出采用二次降壓電路，由英集芯IP2738協議芯片控制兩路IP6550同步降壓控制器進行降壓輸出，滿足兩路獨立的快充輸出。充電器內部電解電容來自承興，輸出全部使用固態電容，紋波更低，壽命更長。充電器PCBA模塊覆蓋純銅散熱片，元器件之間打膠填充加快散熱，滿足長時間滿載輸出應用。
