倍思新推出了一款小方塊Pro氮化鎵充電器，這款充電器為固定國標插腳設計，黑色殼體，外觀低調，體積小巧。輸出設有兩個USB-C和一個USB-A接口。兩個USB-C接口均支持65W輸出功率，支持PPS快充，支持功率盲插和功率自動分配。?USB-A口也支持快充，支持30W輸出功率，支持為筆記本電腦，手機和平板電腦充電，能夠很好的滿足新老數碼產品的充電需求。下面充電頭網就帶來倍思這款65W氮化鎵充電器的拆解，一起來看看內部的方案和用料。

此外充電頭網還拆解過倍思65W 1A1C超薄氮化鎵充電器、倍思160W 2C1A氮化鎵充電器、倍思140W 2C1A氮化鎵充電器、倍思67W 1A1C氮化鎵充電器、倍思30W GaN3氮化鎵快充充電器、倍思100W 2C2A氮化鎵二代快充等產品，歡迎查閱。

倍思65W氮化鎵充電器外觀

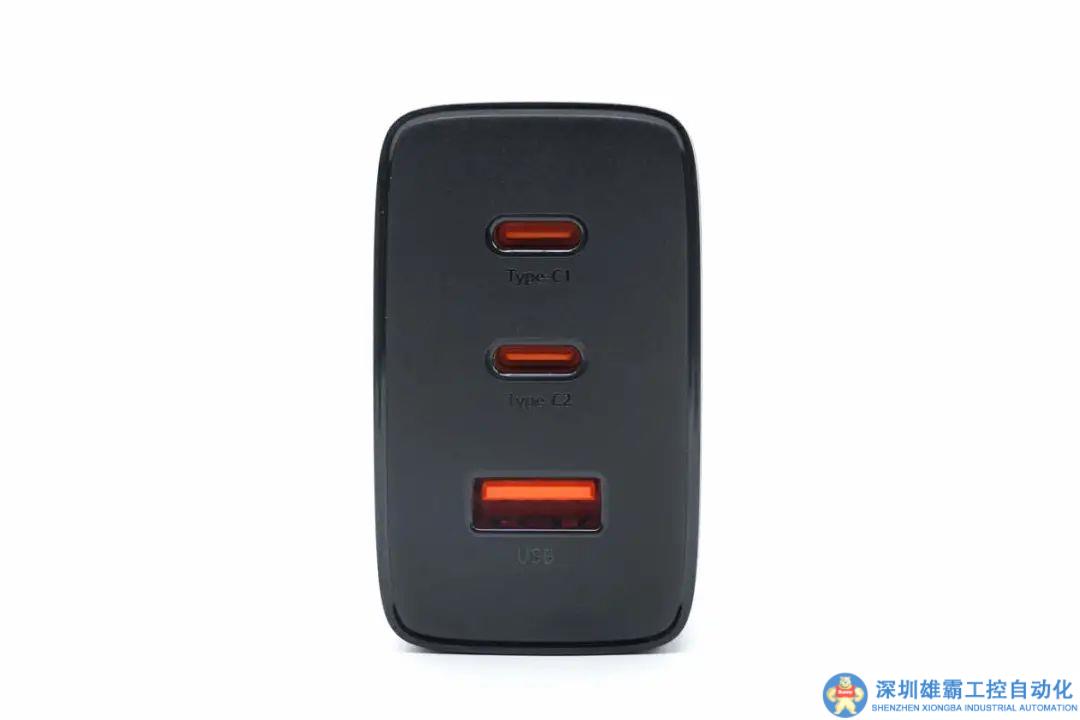

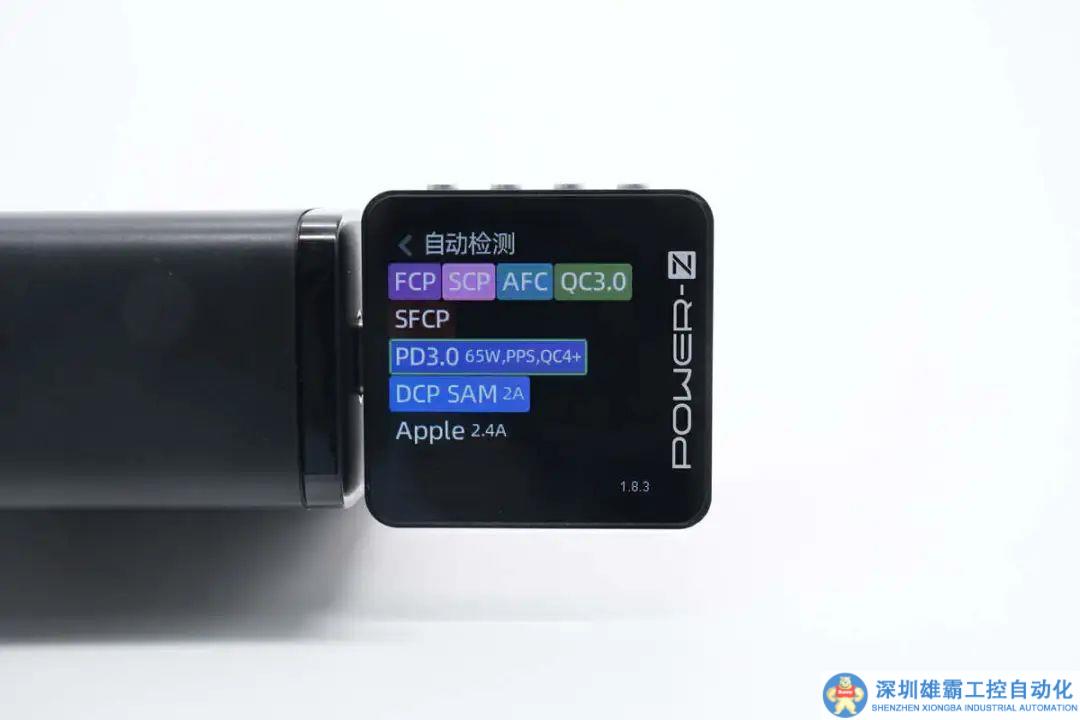

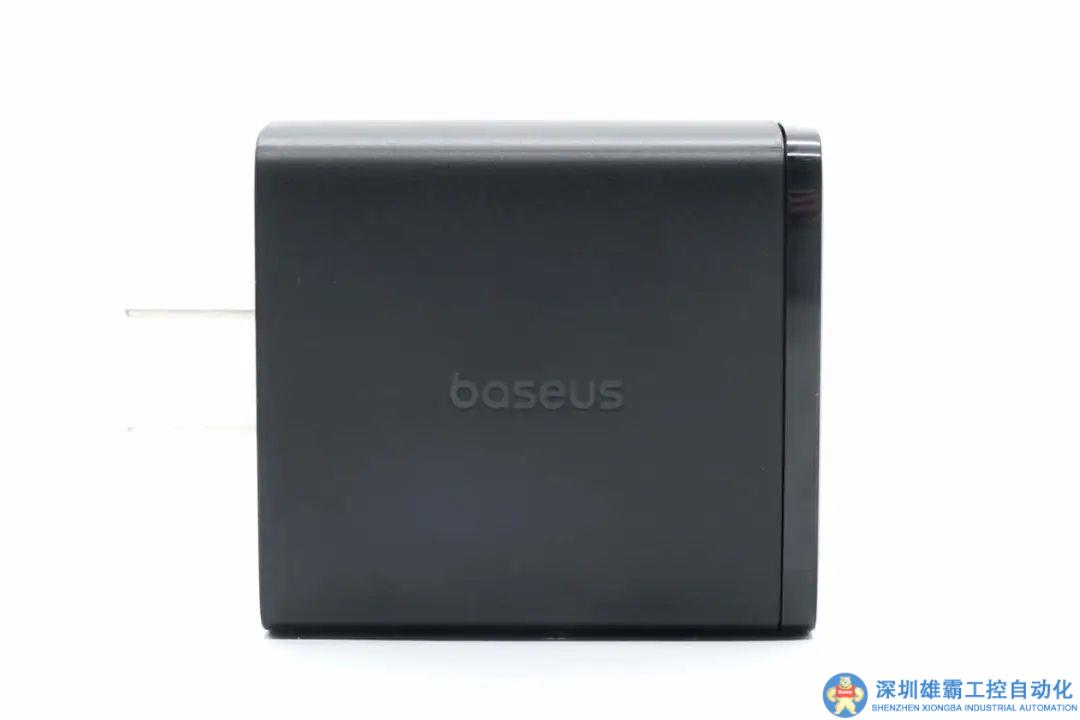

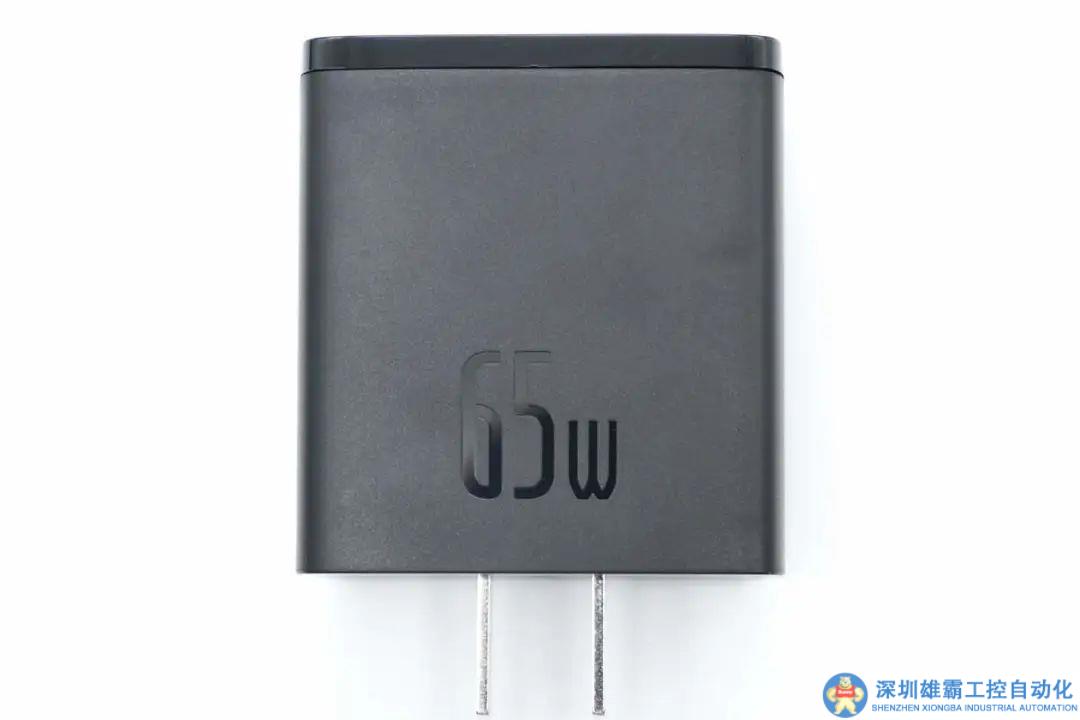

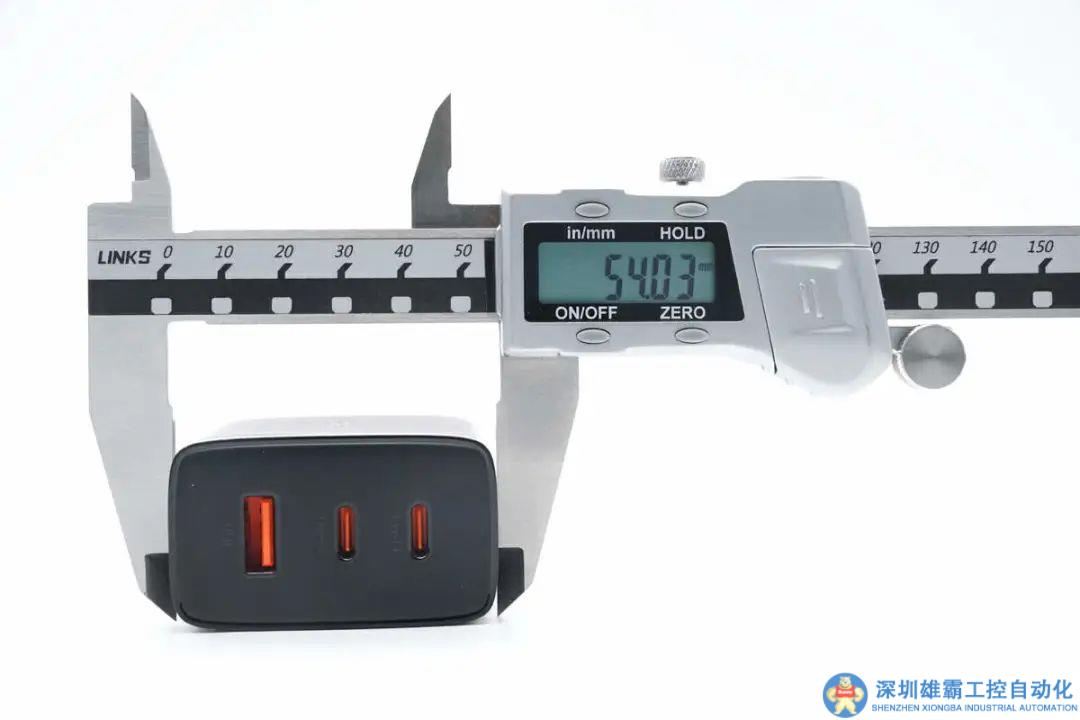

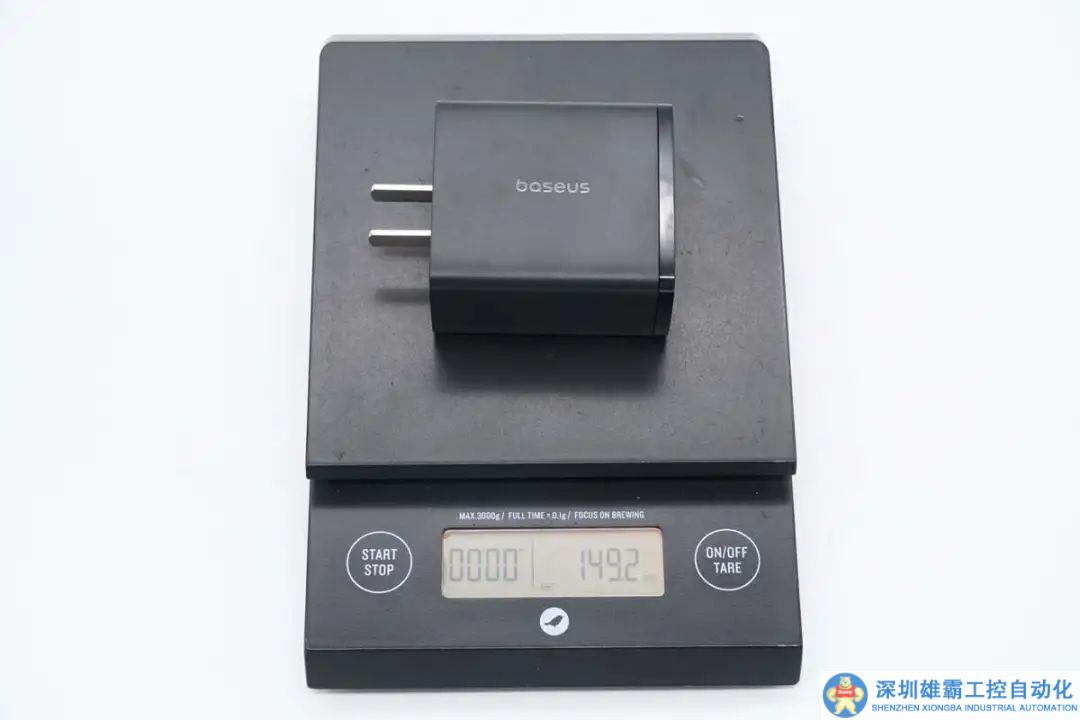

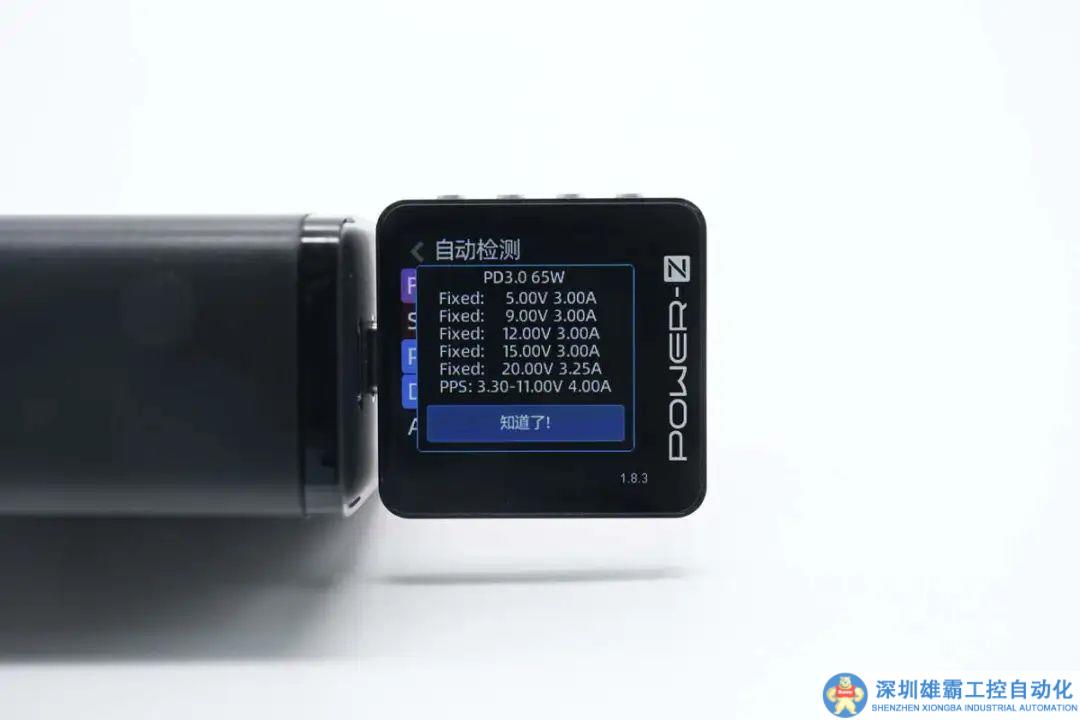

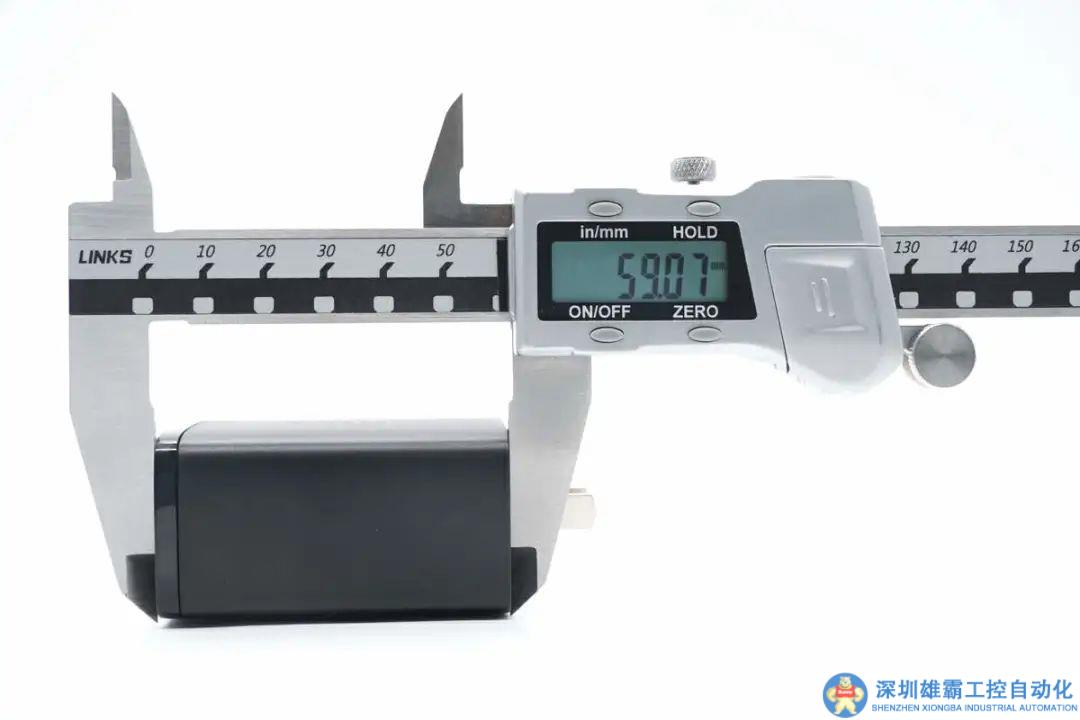

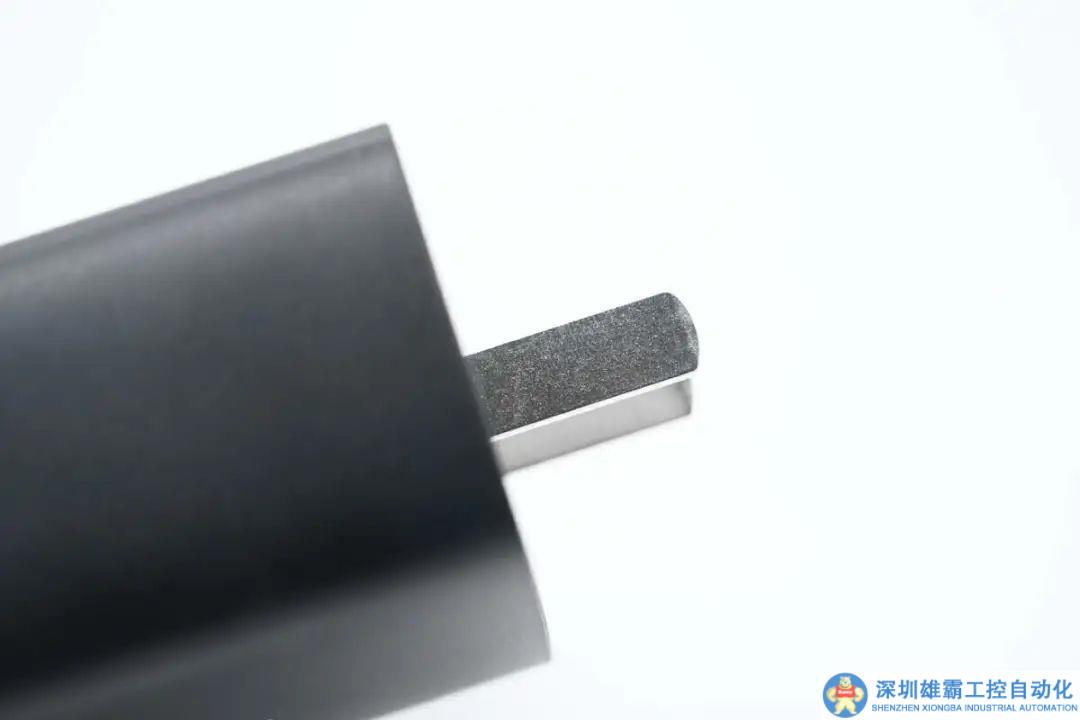

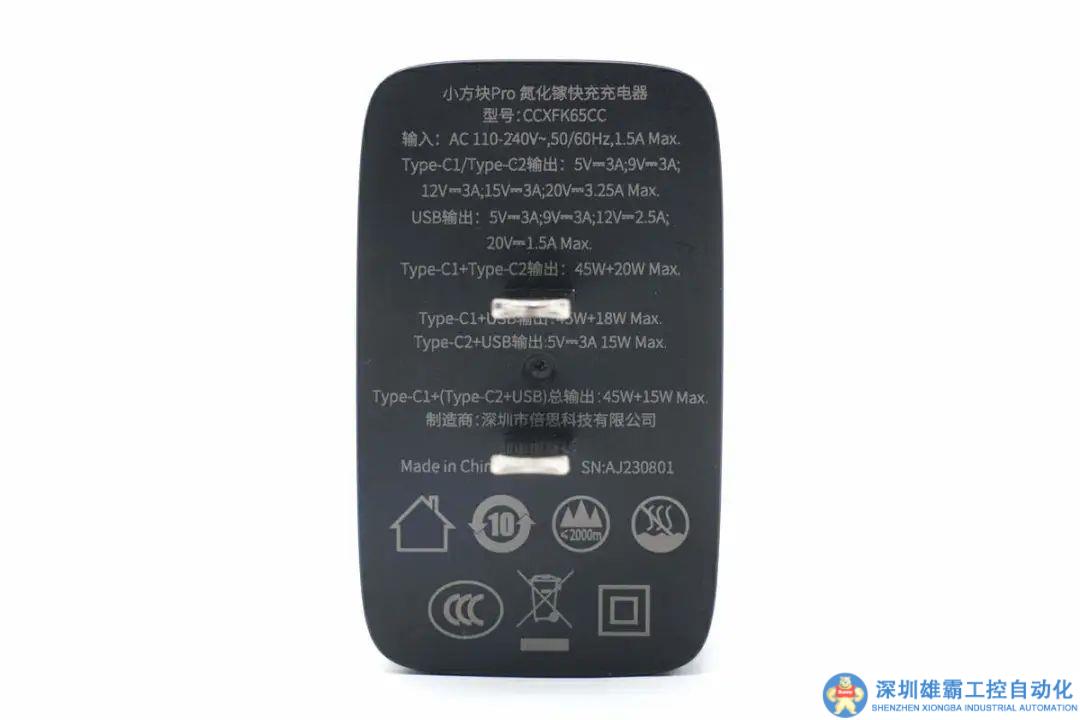

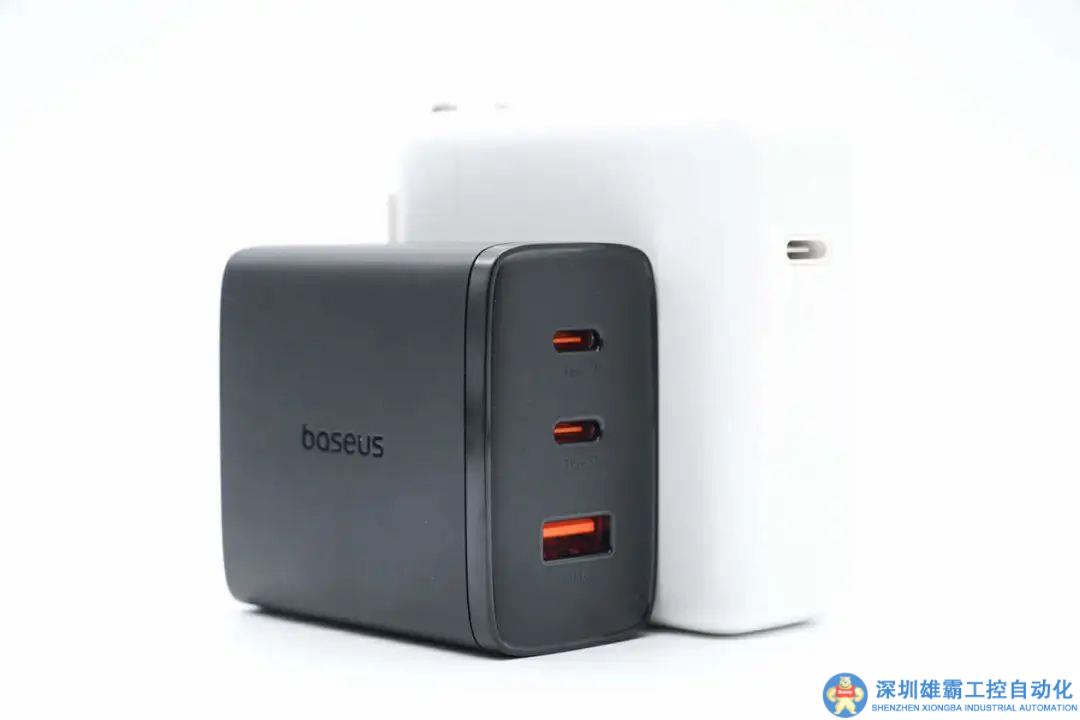

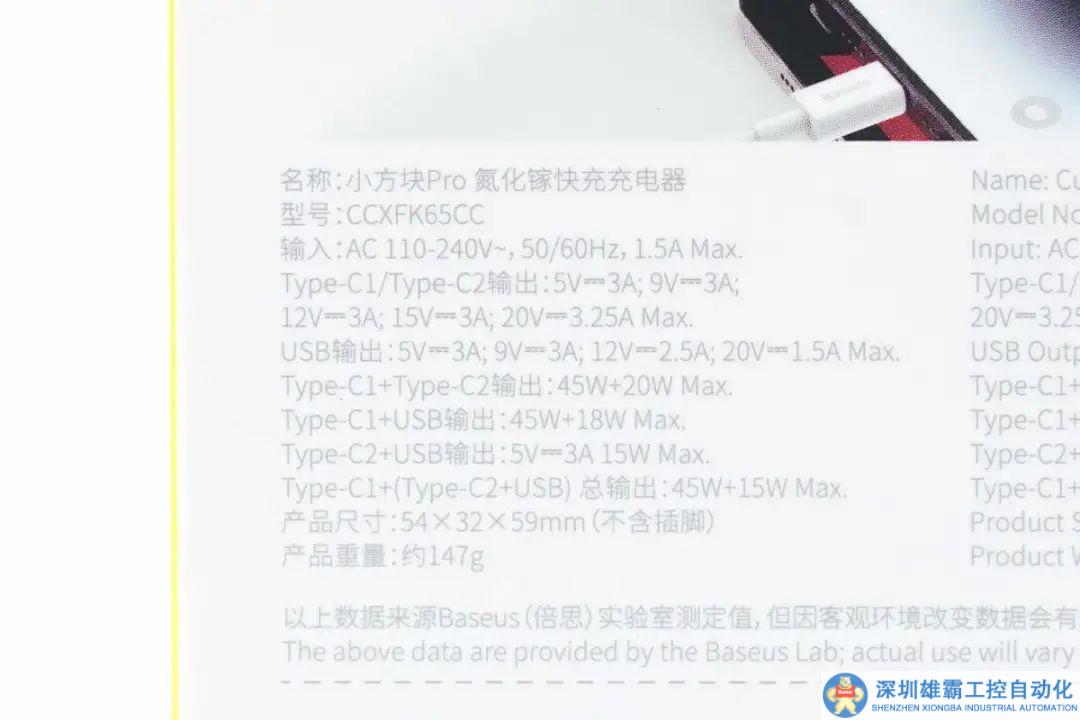

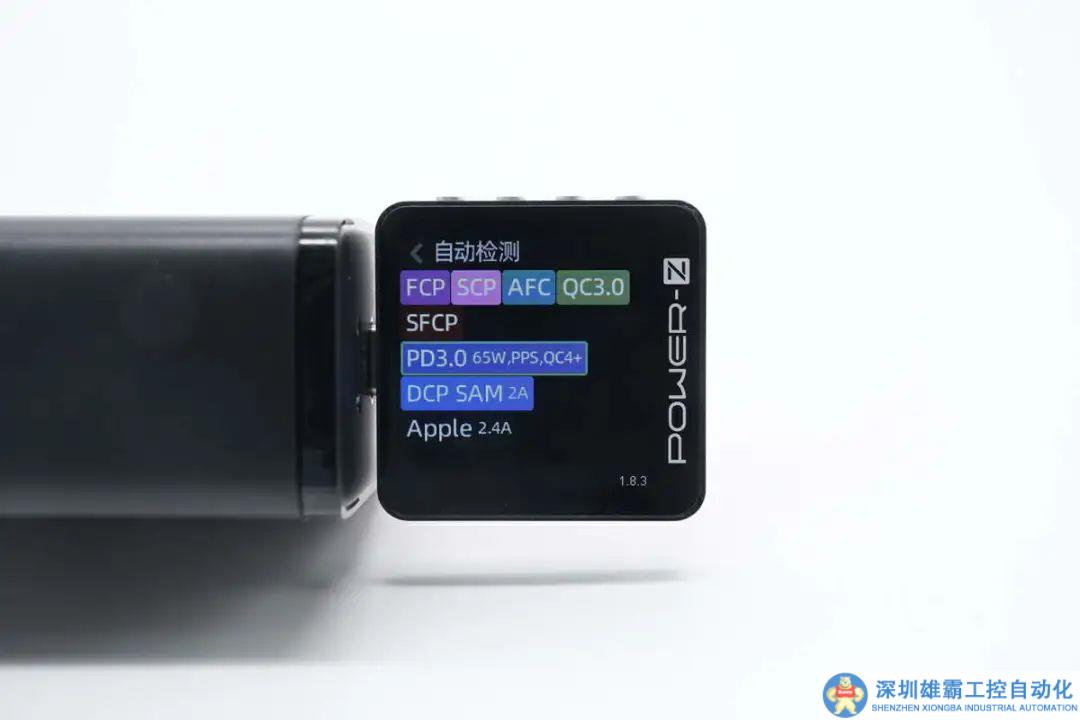

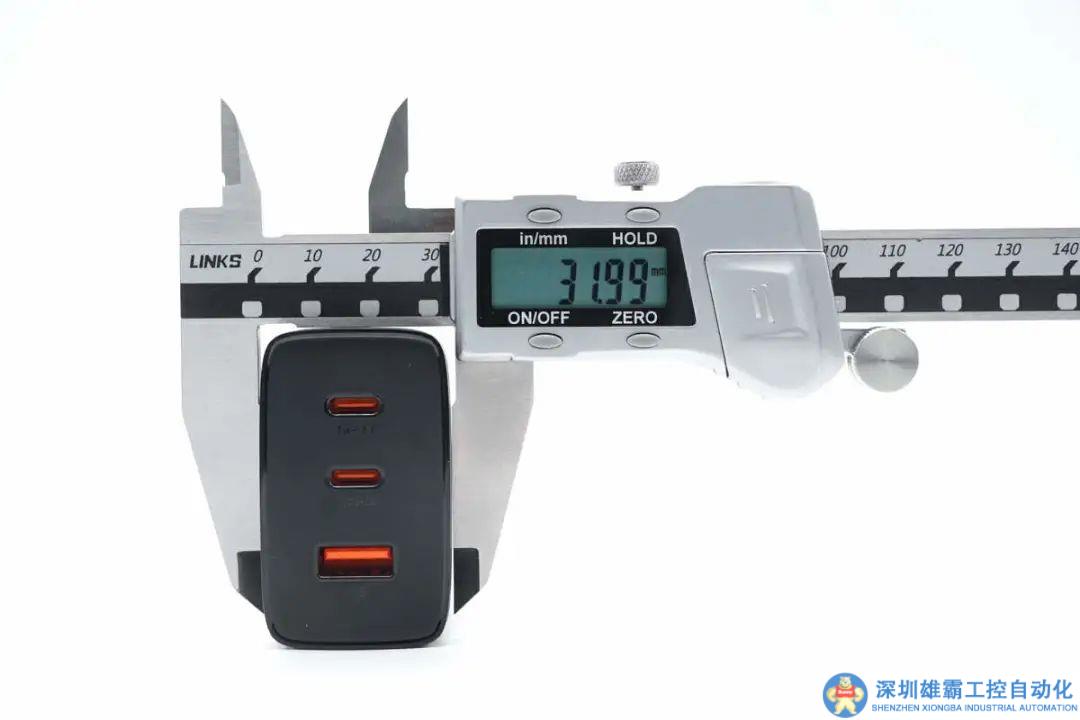

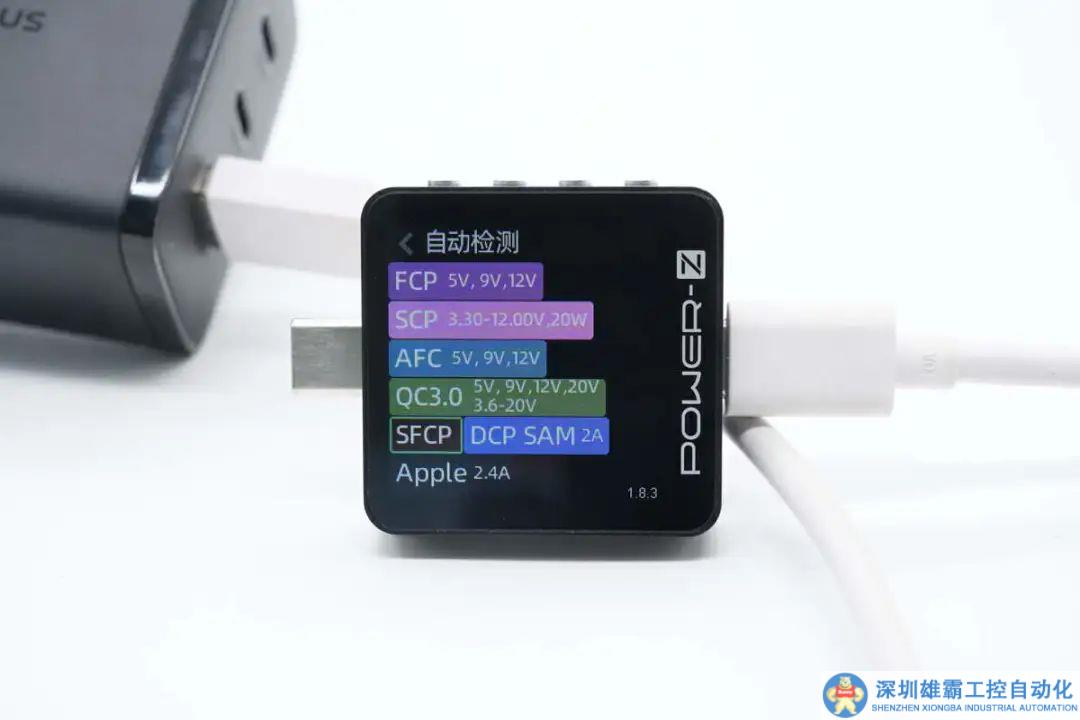

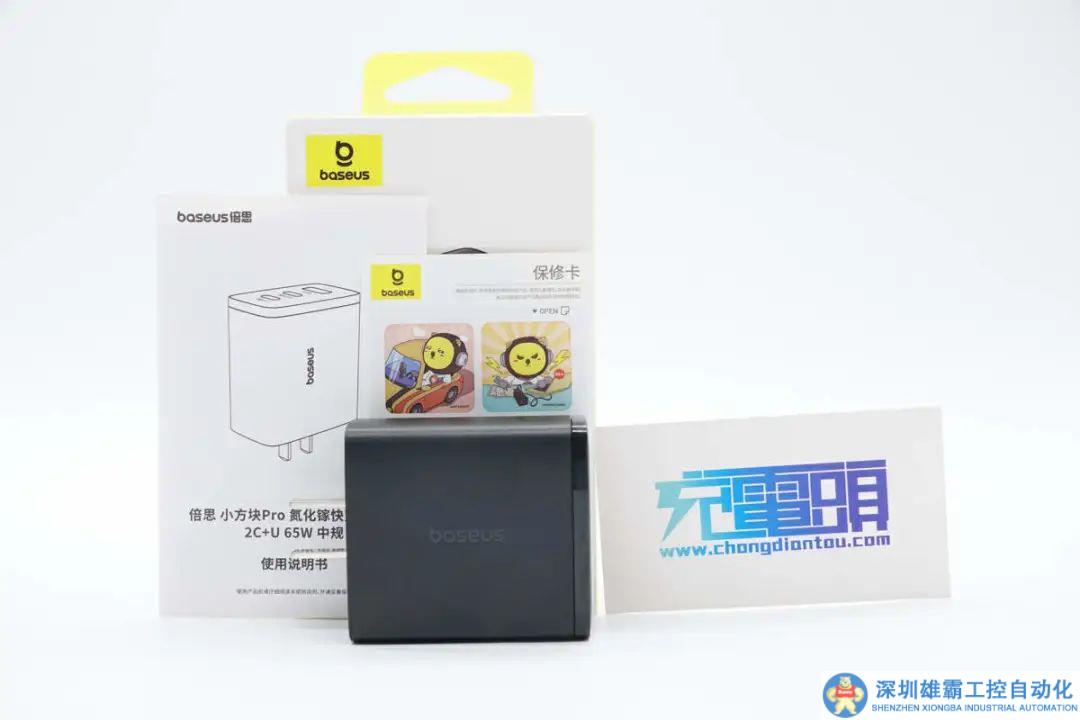

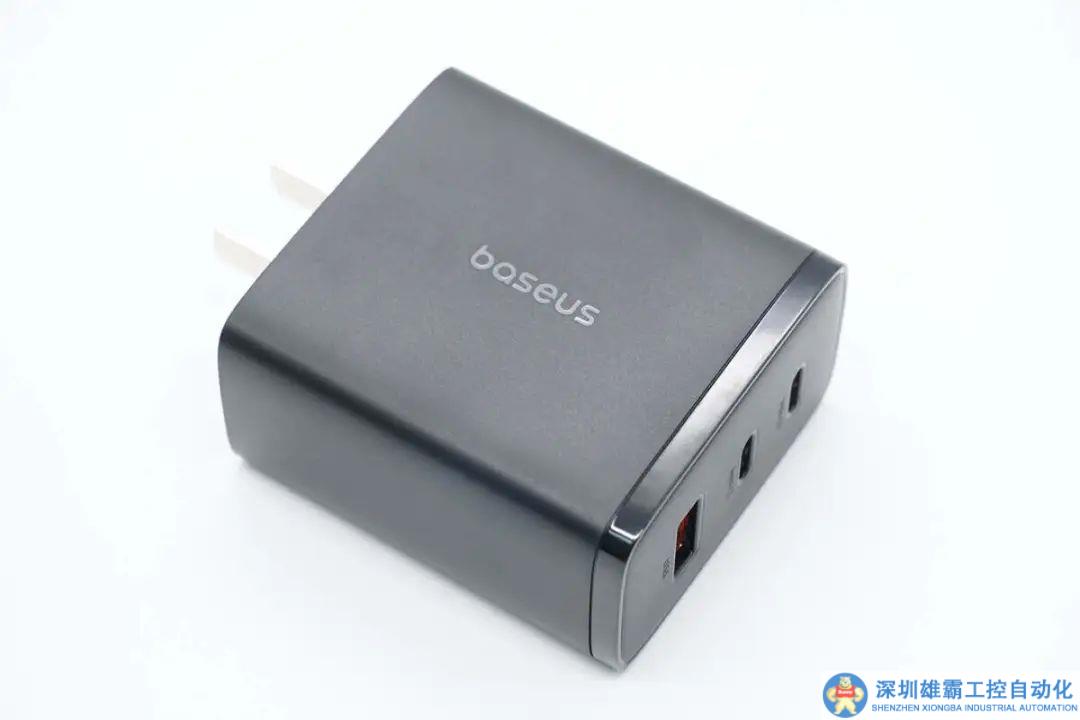

?產品采用了倍思新式包裝，正面印有Baseus品牌、產品外觀、名稱以及右下角紅黃區域兩個賣點標識。??背面印有產品應用場景、中英文版規格參數以及商家信息。??充電器參數特寫，下面到產品實物環節再詳細介紹。??包裝內含充電器、使用說明書、保修卡以及卡通貼紙。??充電器采用經典直板造型設計，外殼為黑色PC防火材質，腰身大部分區域磨砂處理，頂部獨立外殼邊緣亮面處理進行撞色點綴。??機身正面中心設計有Baseus品牌。??背面設計有65W字樣，直觀表明充電器最大輸出功率。??充電器配備固定式國標插腳。??輸入端外殼印有充電器參數型號：CCXFK65CC輸入：110-240V~50/60Hz 1.5A Max輸出：USB-C1/C2：5/9/12/15V3A、20V3.25AUSB-A：5V3A、9V3A、12V2.5A、20V1.5A MaxUSB-C1+USB-C2：45W+20W MaxUSB-C1+USB-A：45W+18W MaxUSB-C2+USB-A：5V3A 15W MaxUSB-C1+（USB-C2+USB-A）：45W+15W Max制造商：深圳市倍思科技有限公司產品通過了CCC認證。??輸出端配備2C1A三個USB接口，頂面邊緣設計有亮面凹槽，接口旁有相應名稱設計，方便用戶使用。??實測充電器機身高度為59.07mm。??寬度為54.03mm。??厚度為31.99mm。??和蘋果61W充電器對比，倍思這款體積優勢明顯。??另外測得充電器凈重約為149g。??使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充電協議。??PDO報文顯示USB-C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V4A一組PPS電壓檔位。??測得USB-C2口兼容協議和USB-C1口的一樣。??此外PDO報文也完全相同。兩個USB-C口單口輸出性能完全一樣，支持功率盲插。? 最后測得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A、Apple 2.4A充電協議。

倍思65W氮化鎵充電器拆解

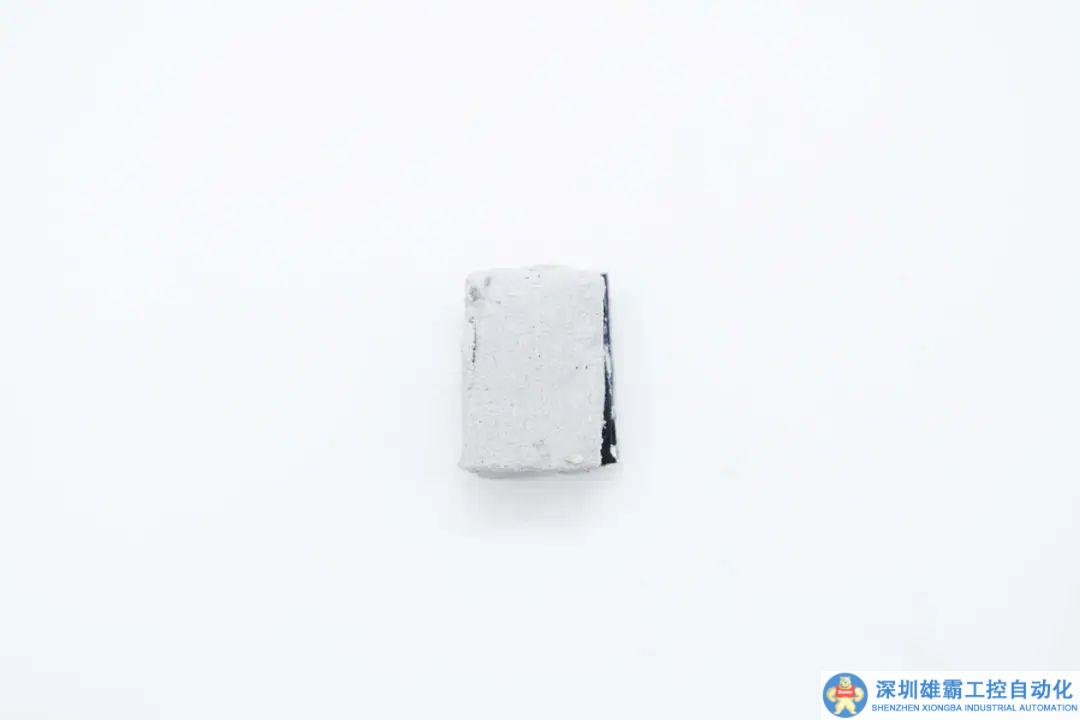

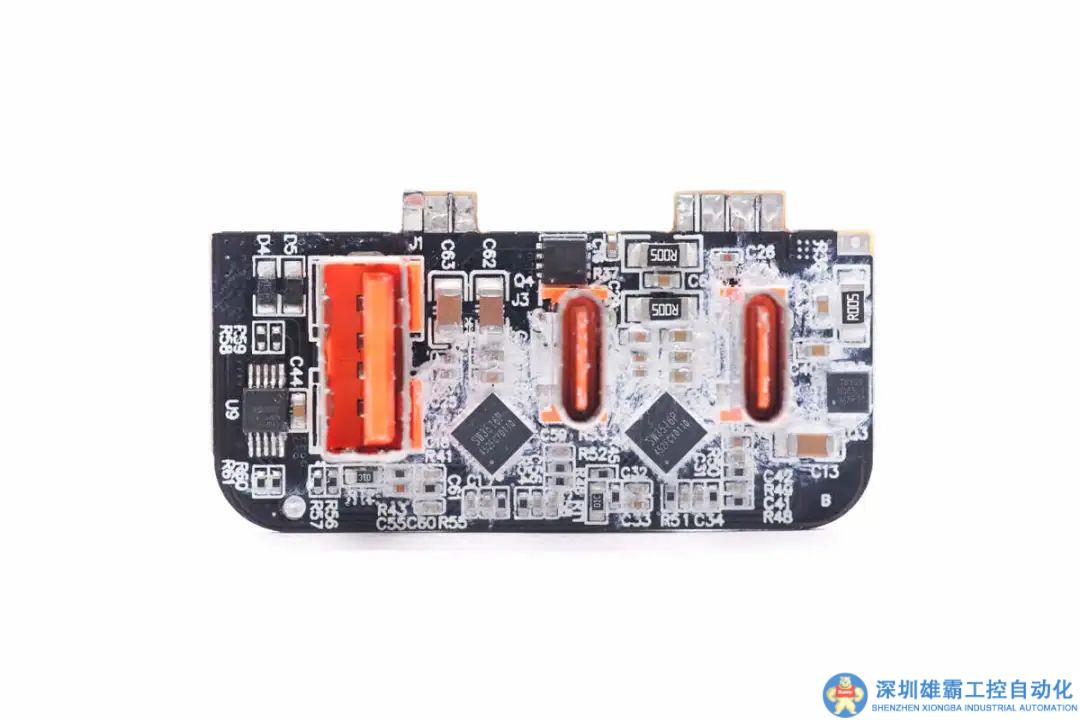

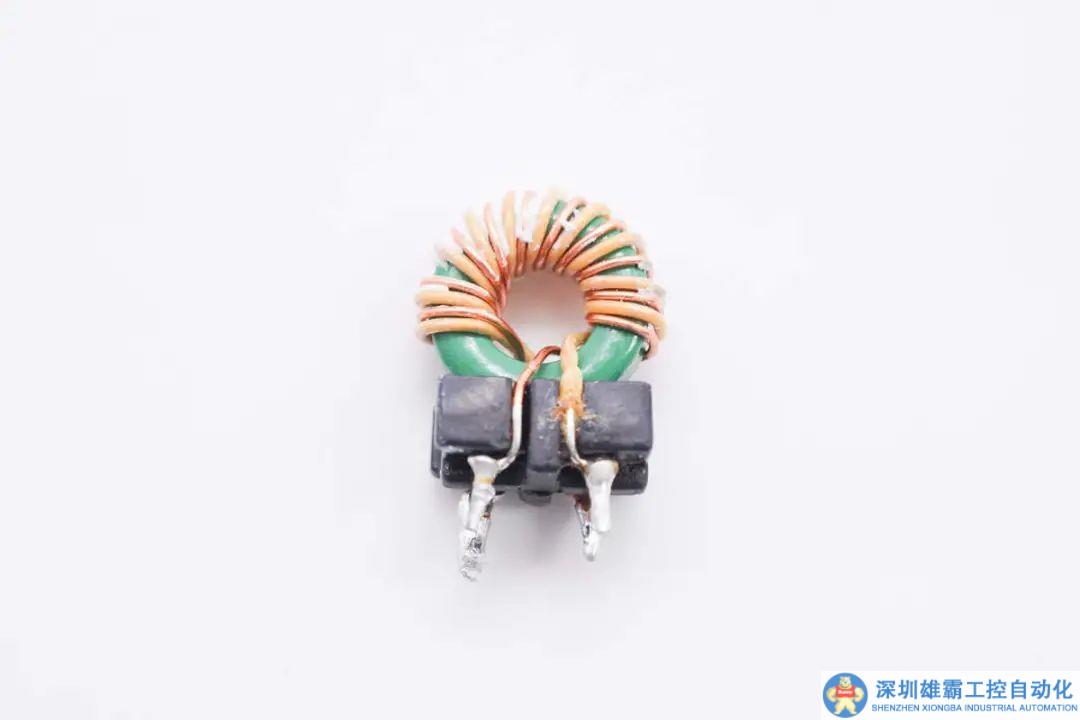

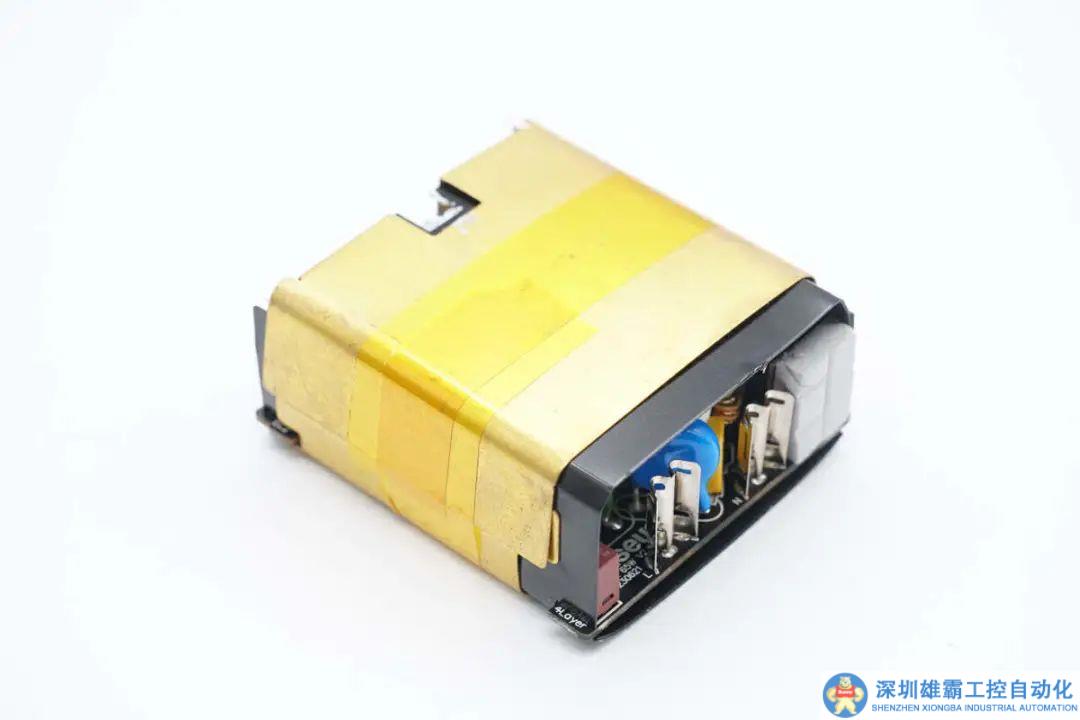

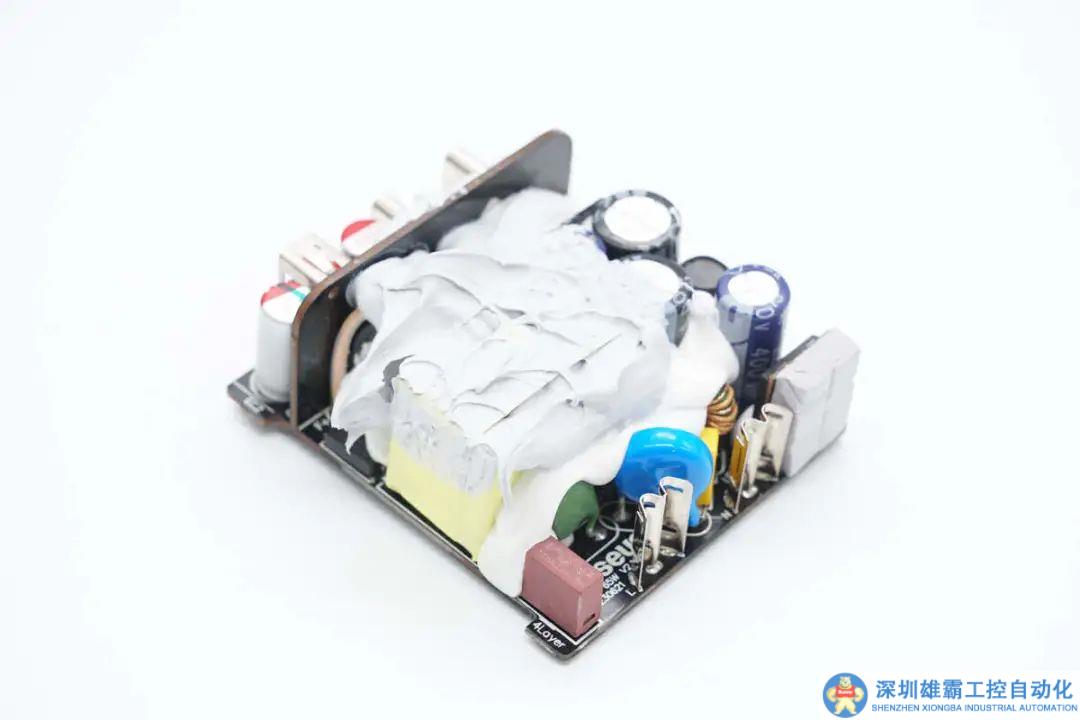

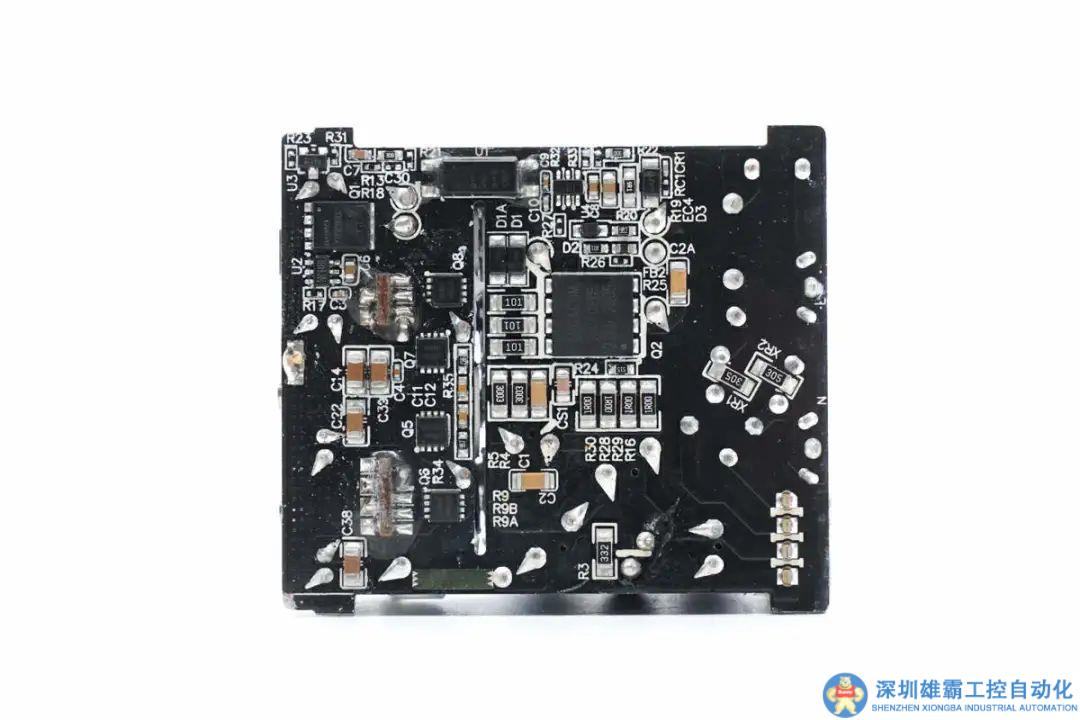

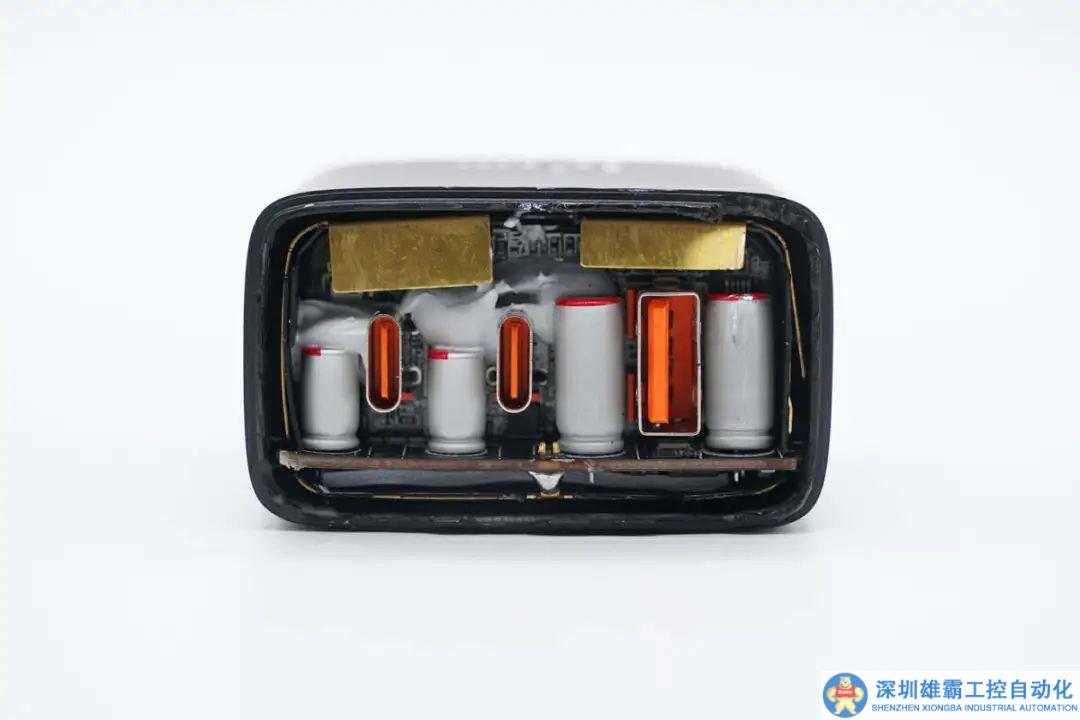

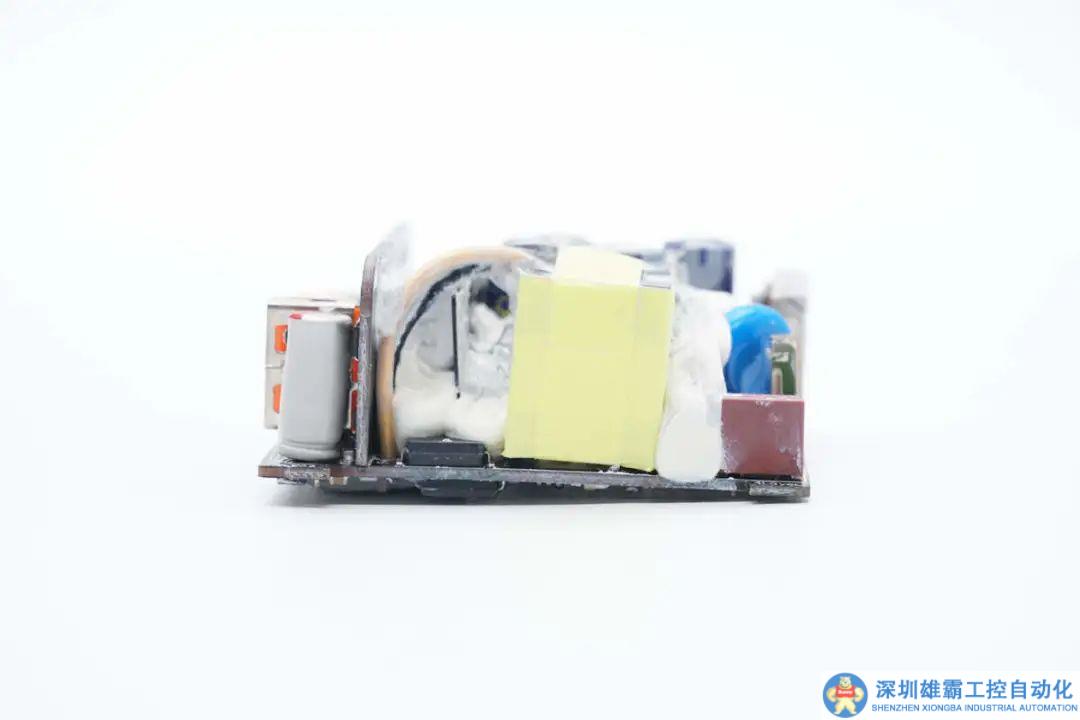

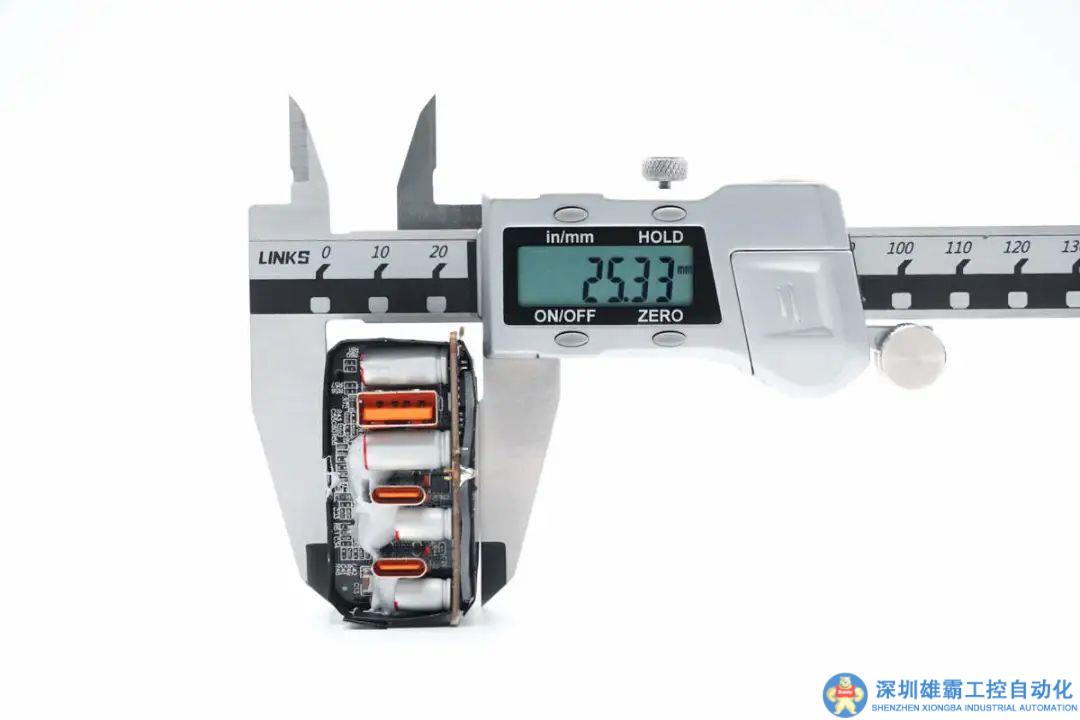

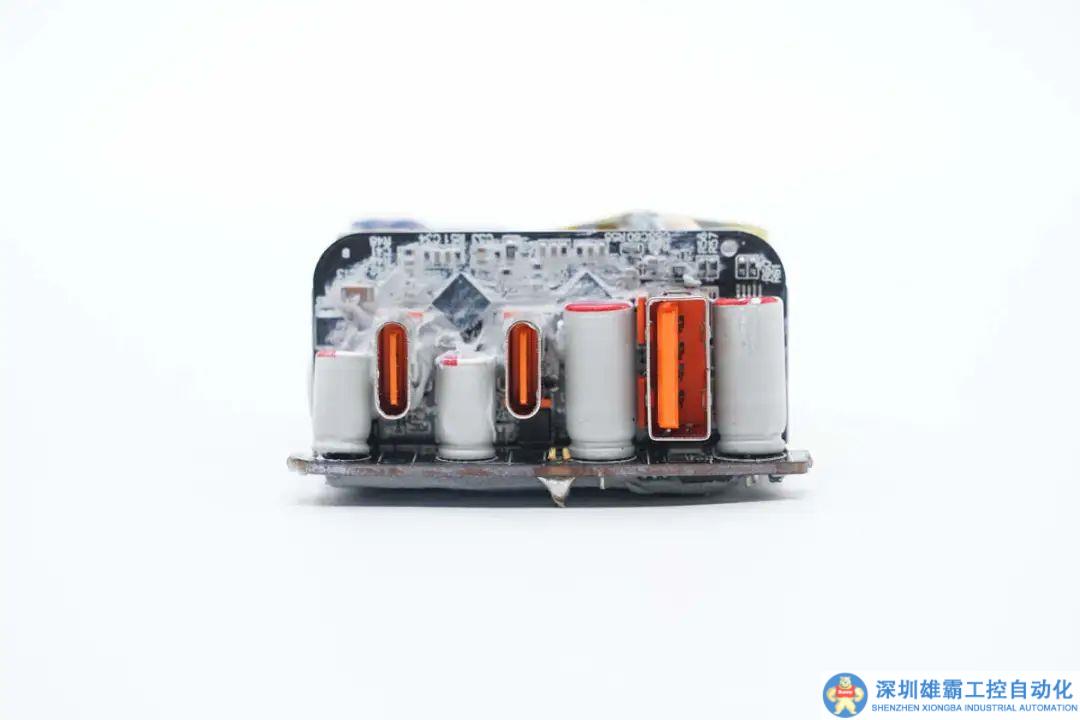

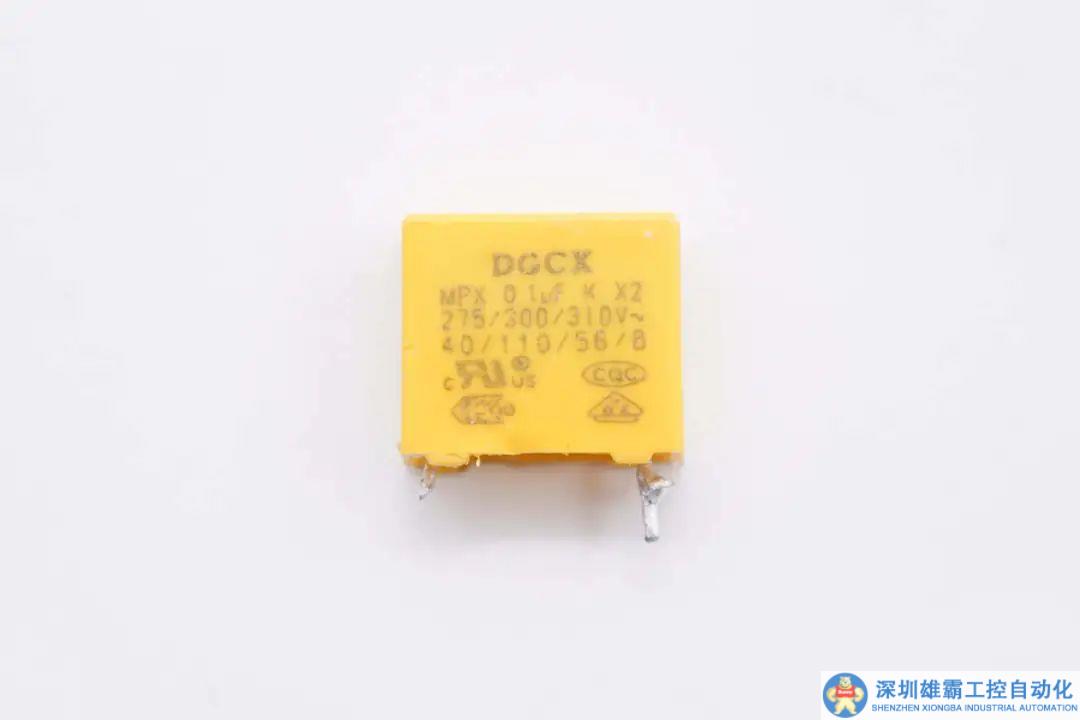

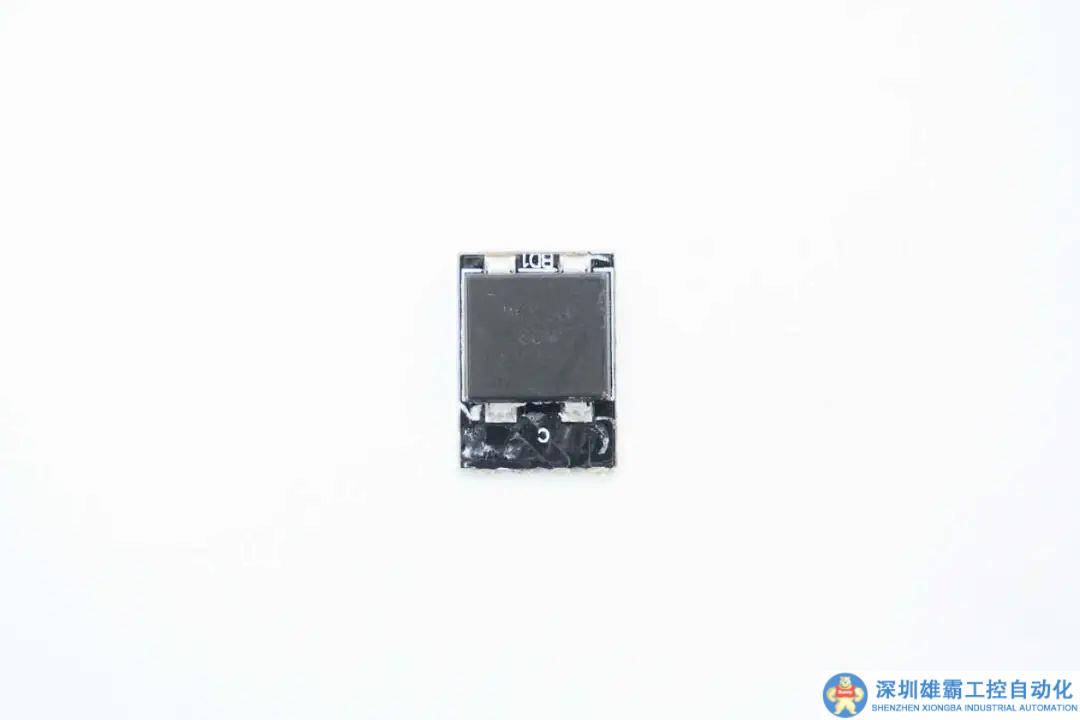

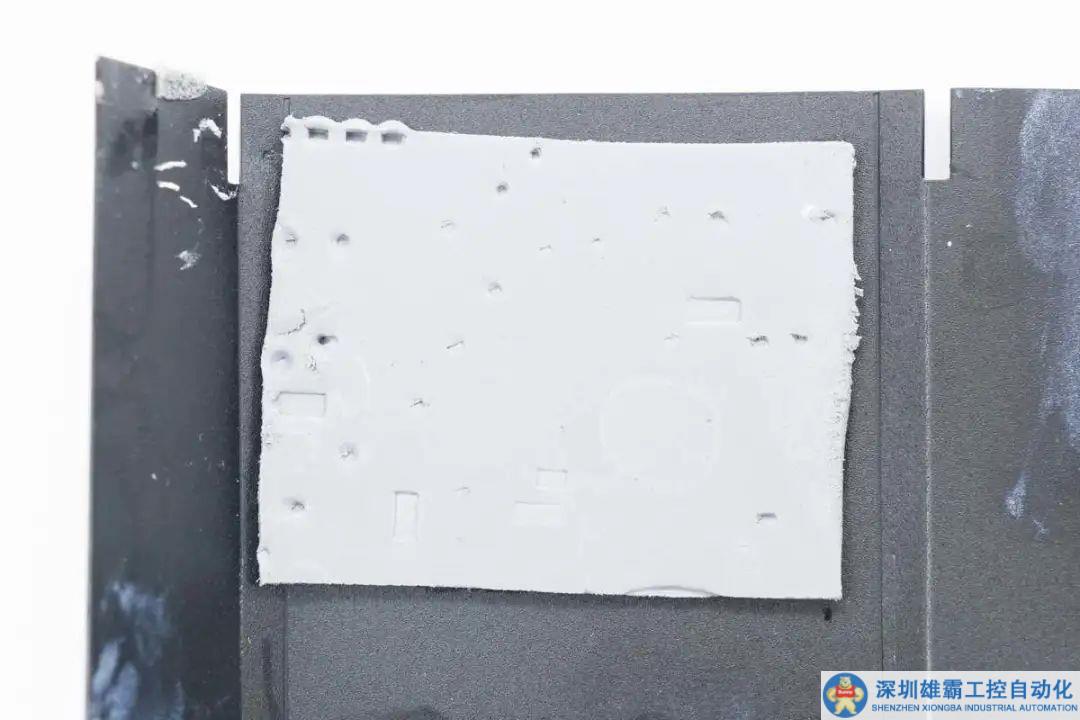

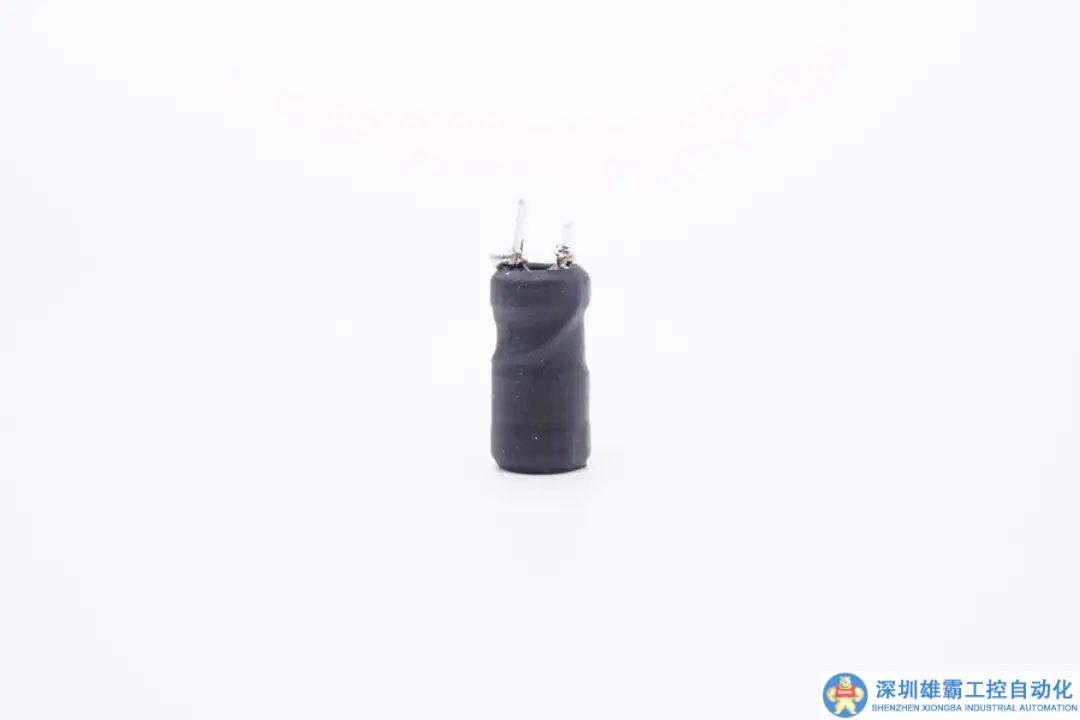

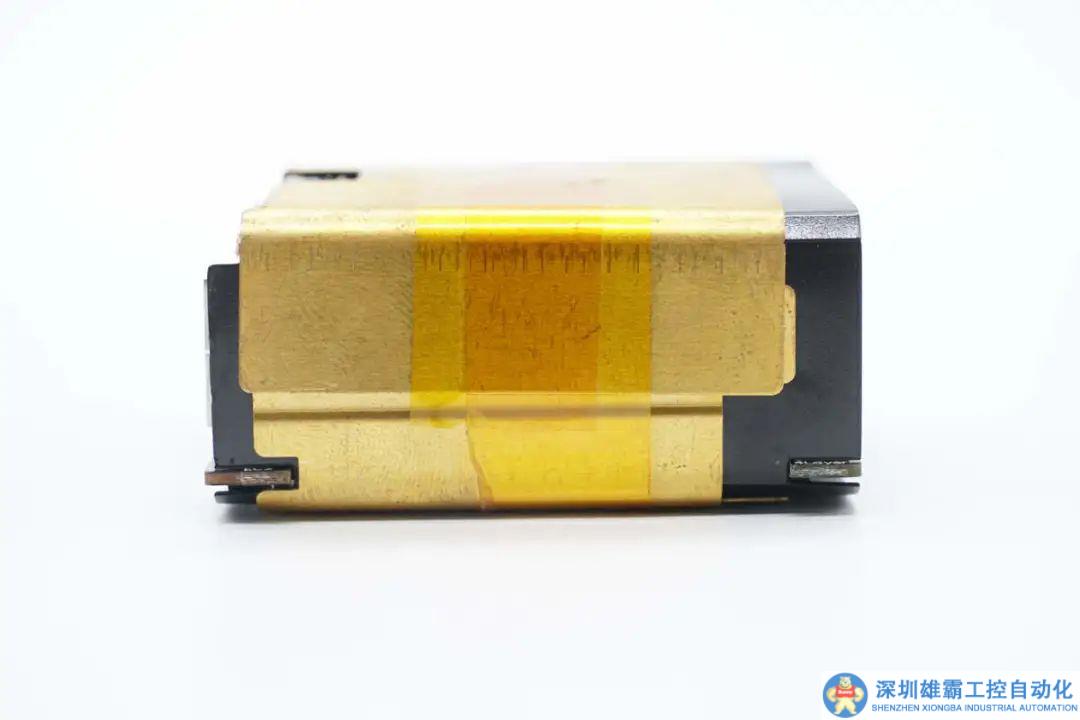

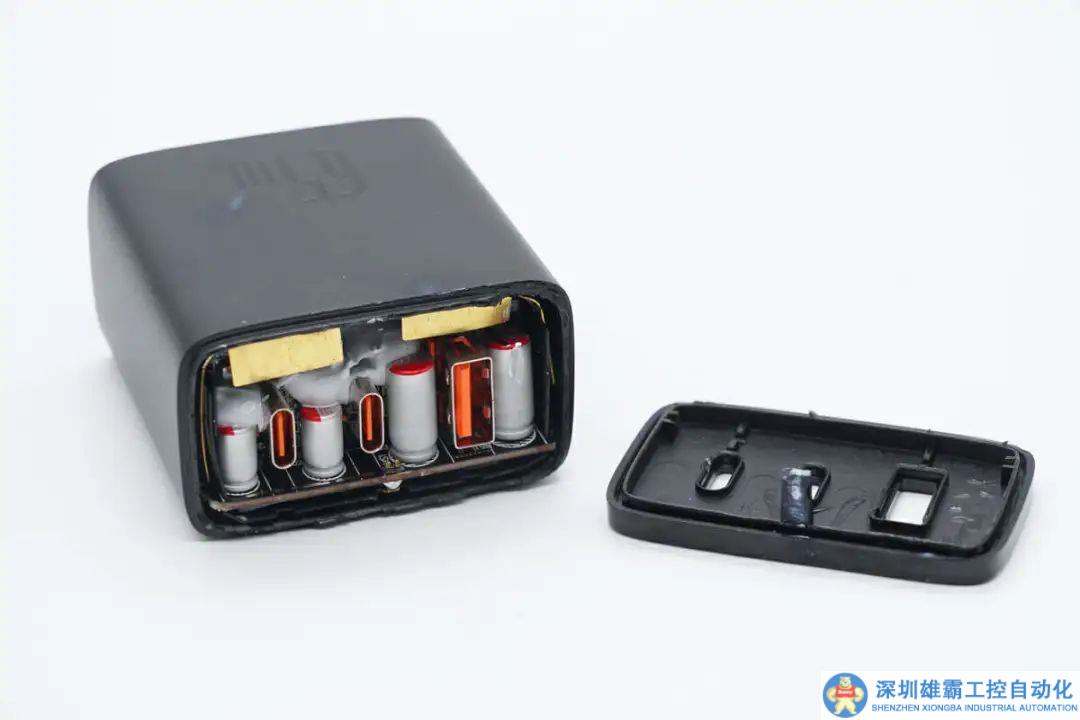

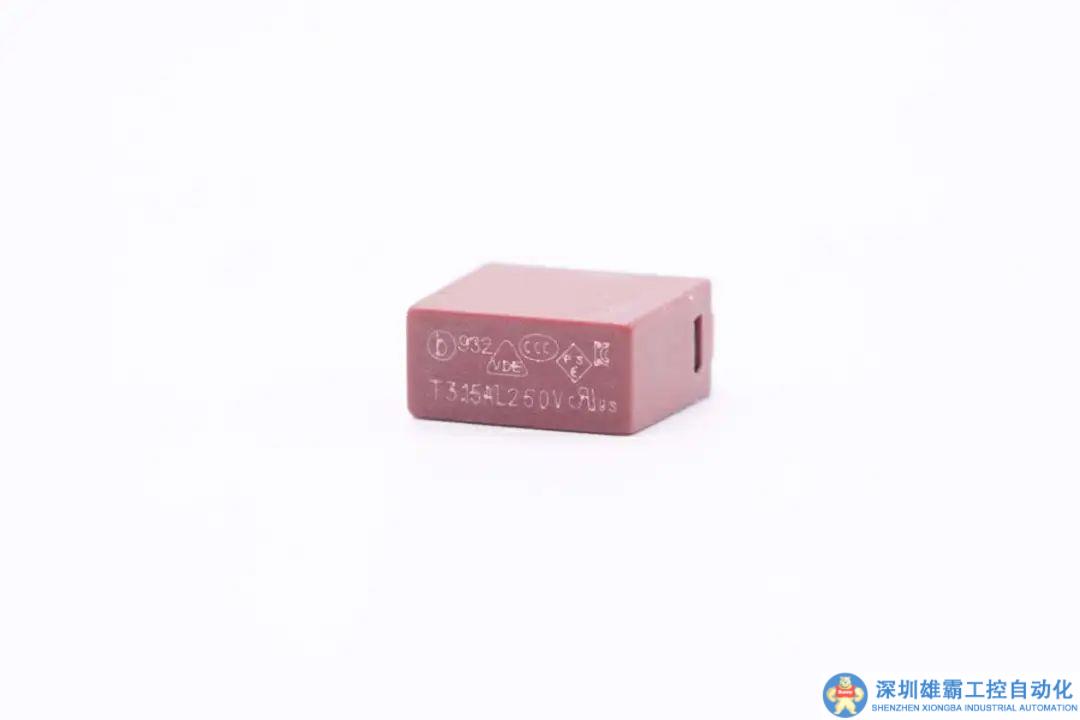

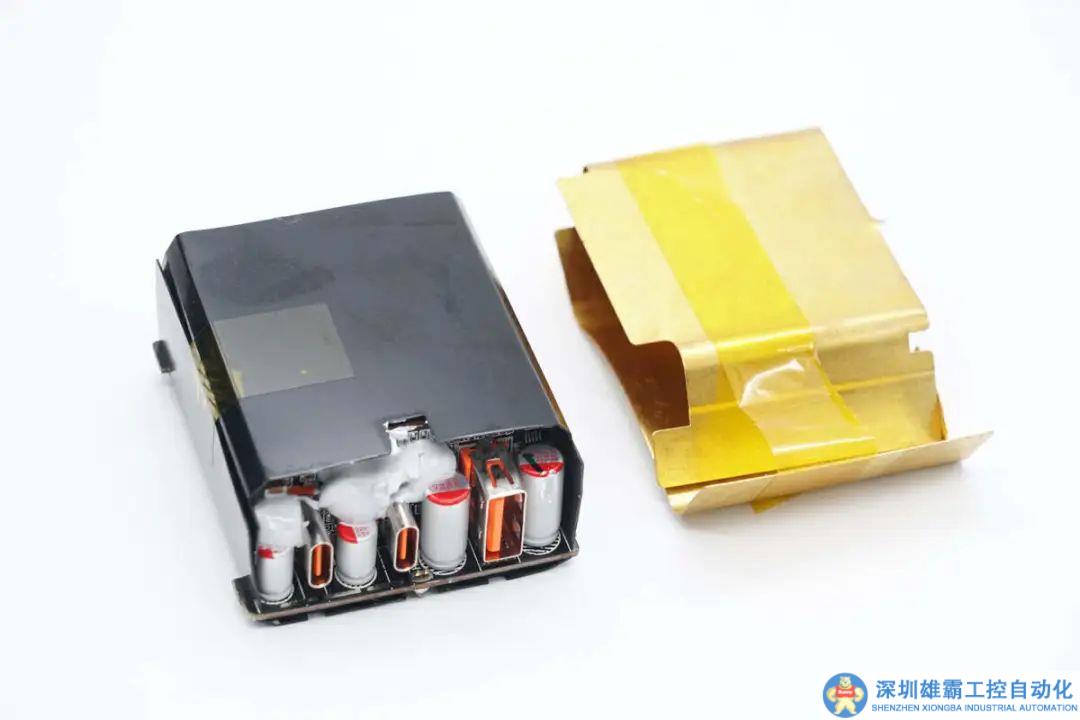

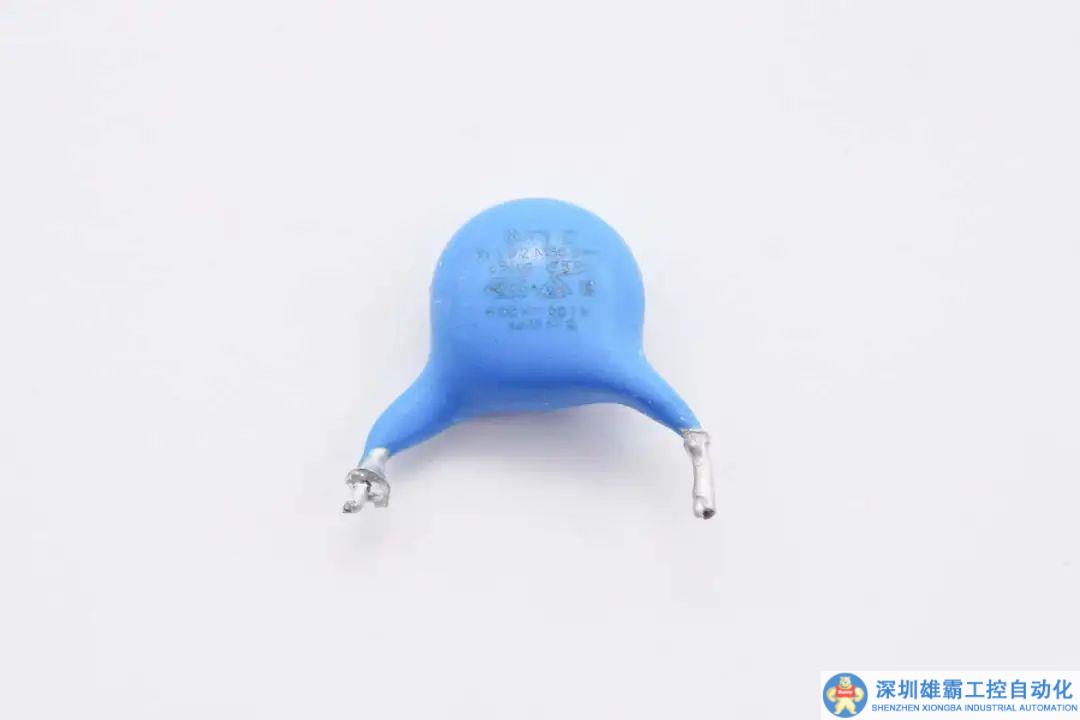

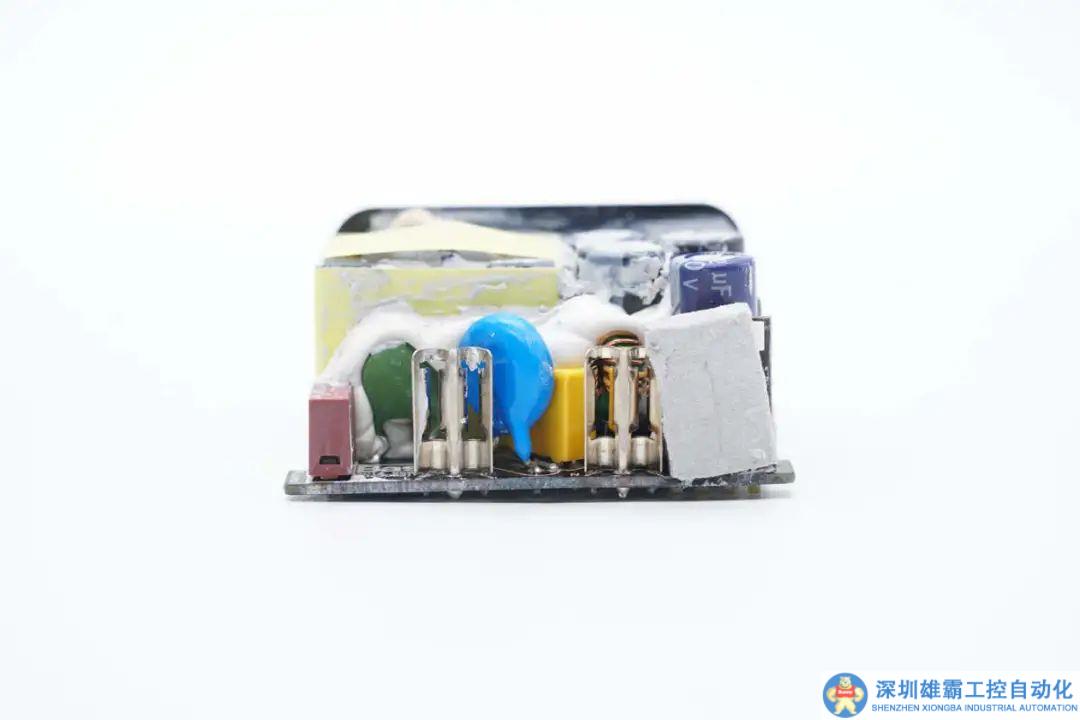

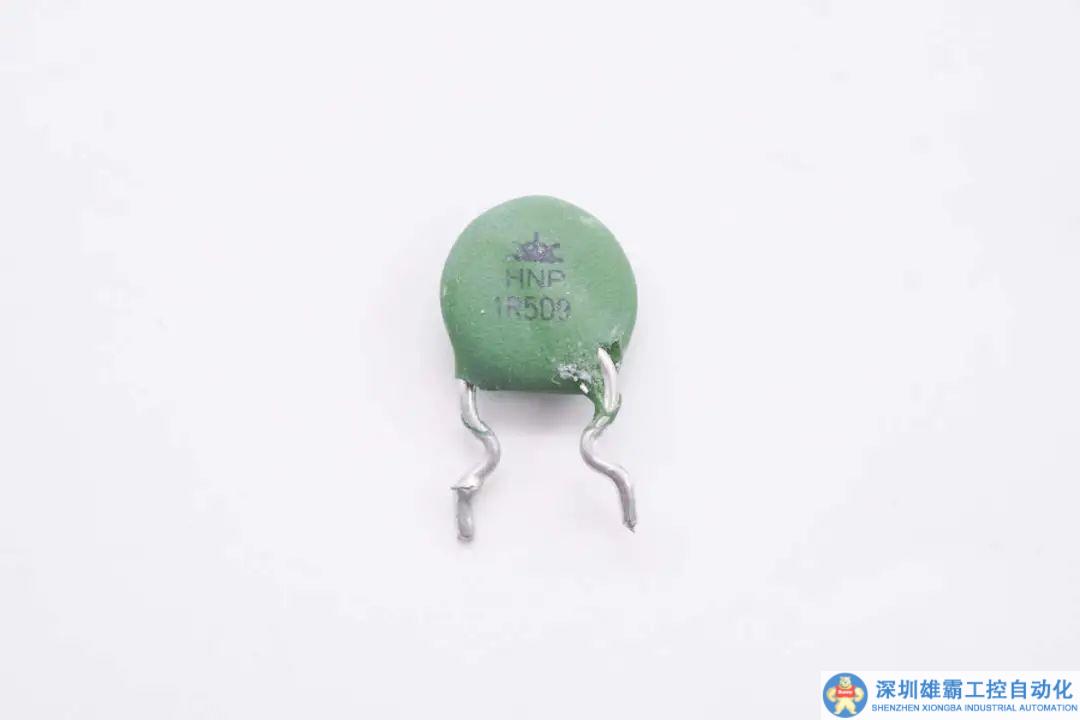

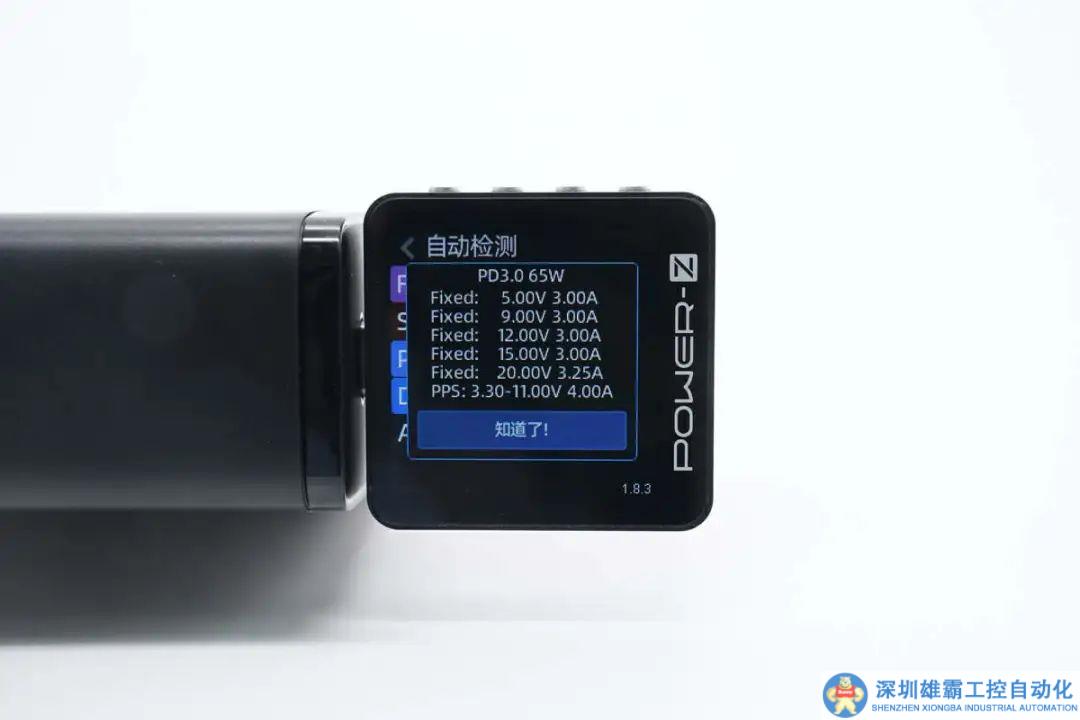

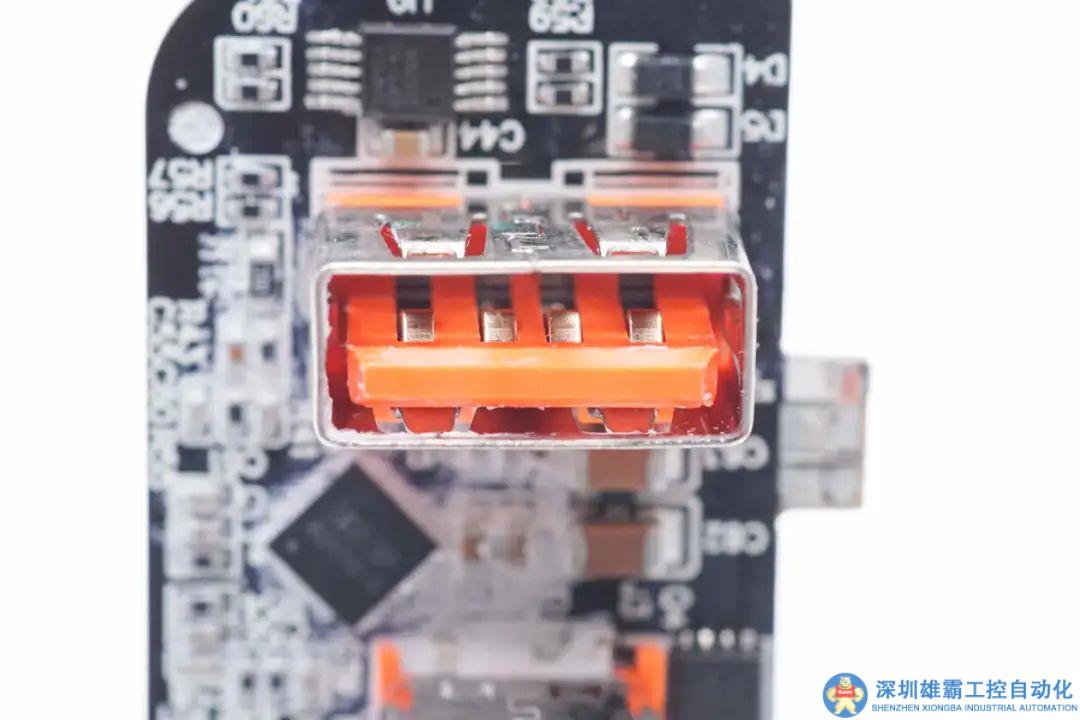

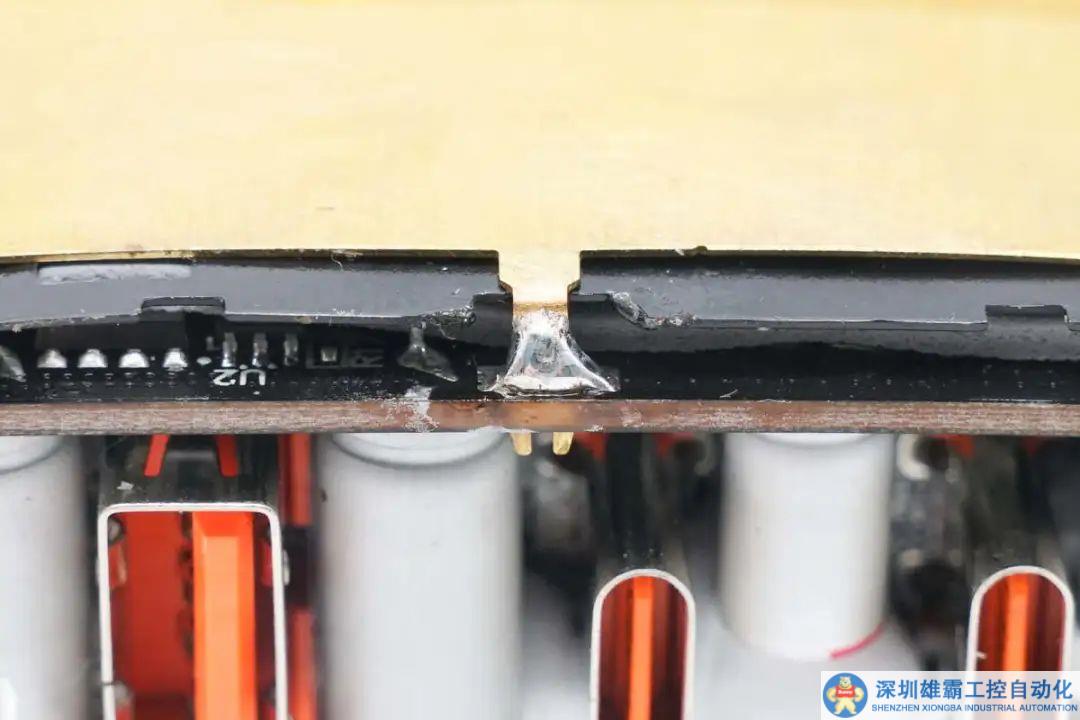

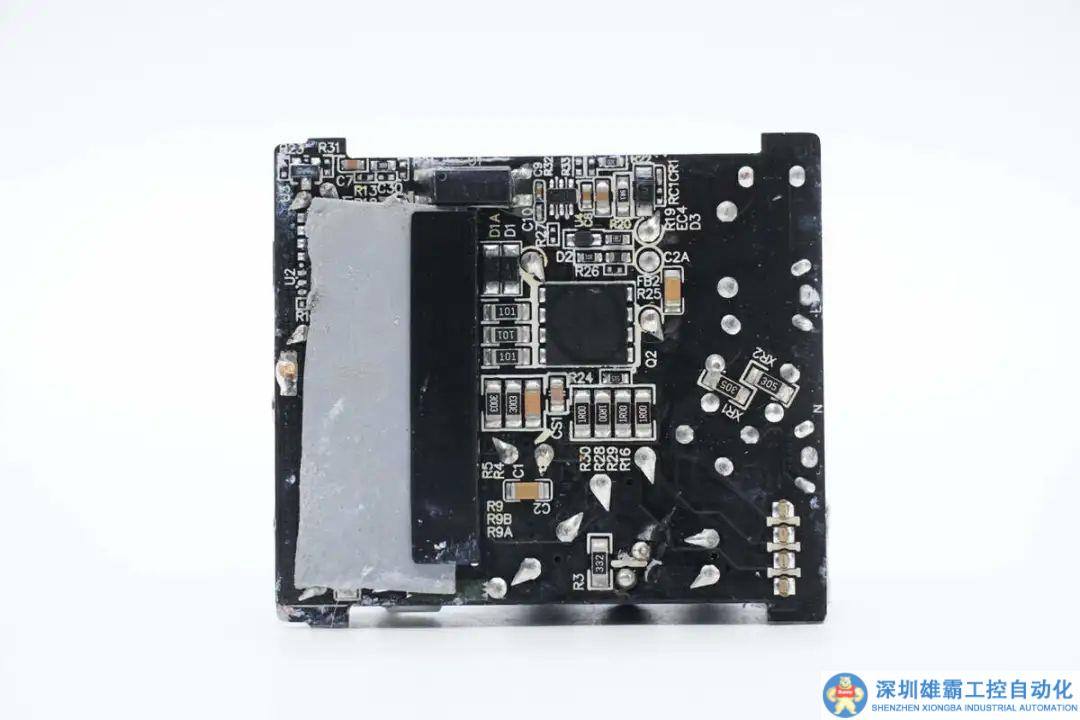

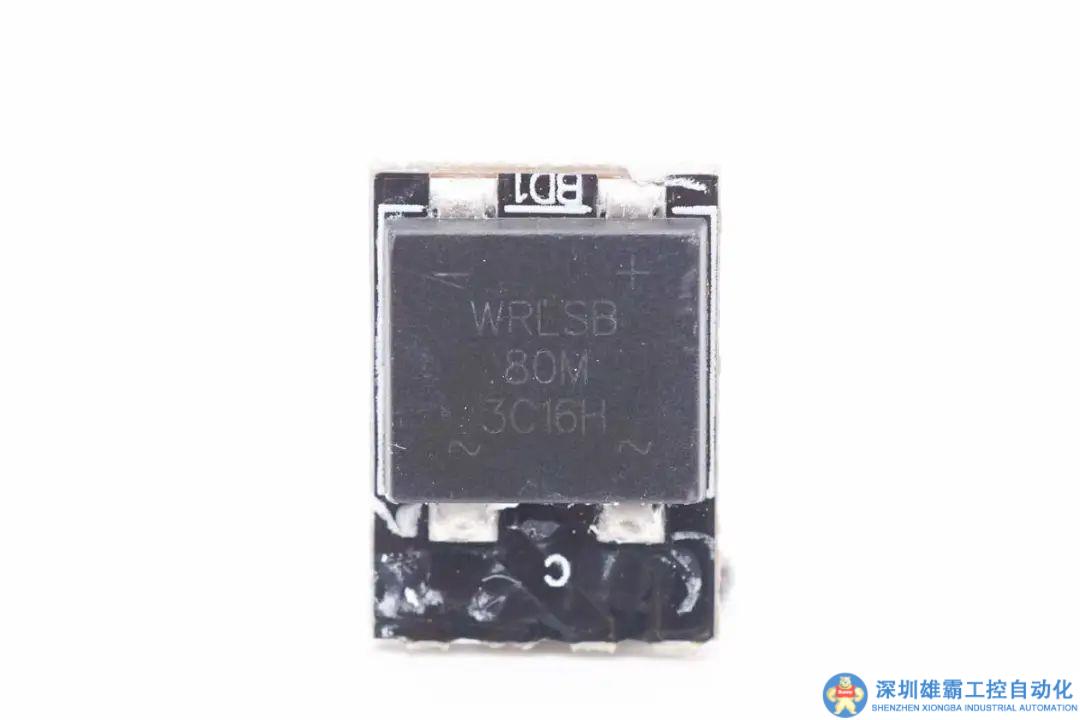

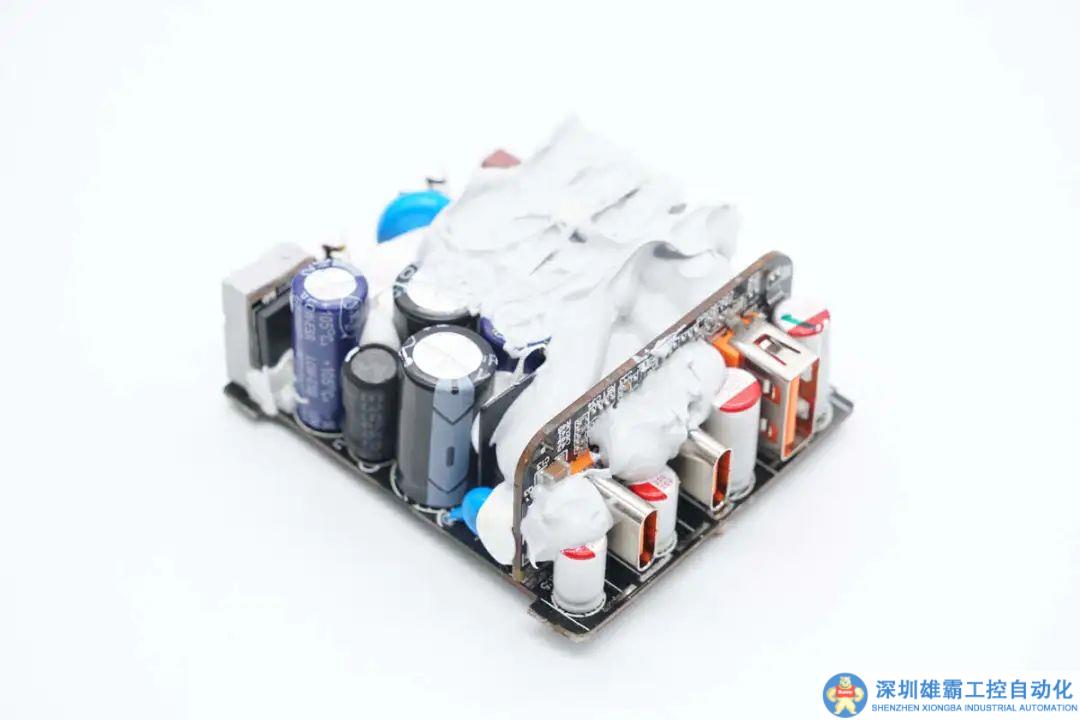

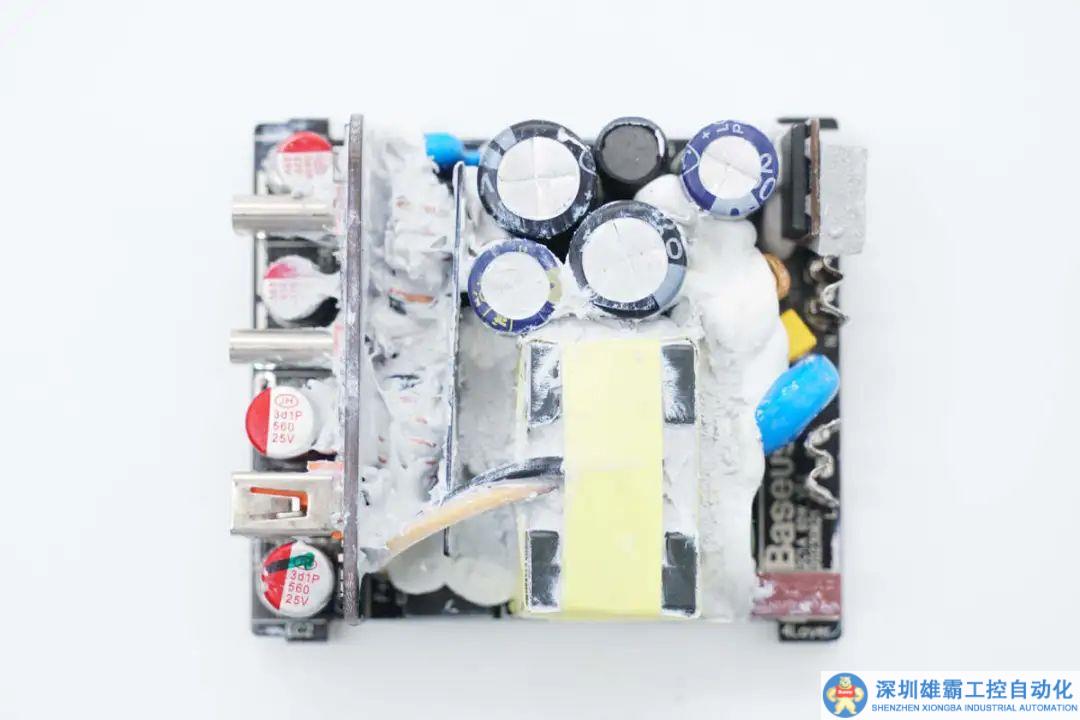

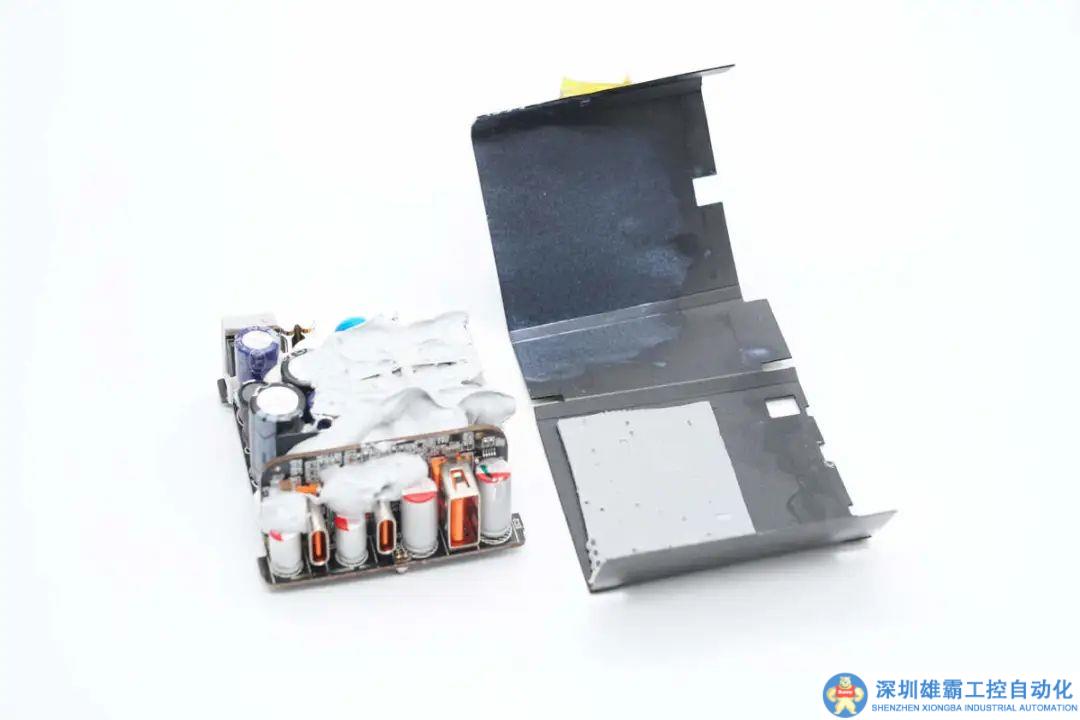

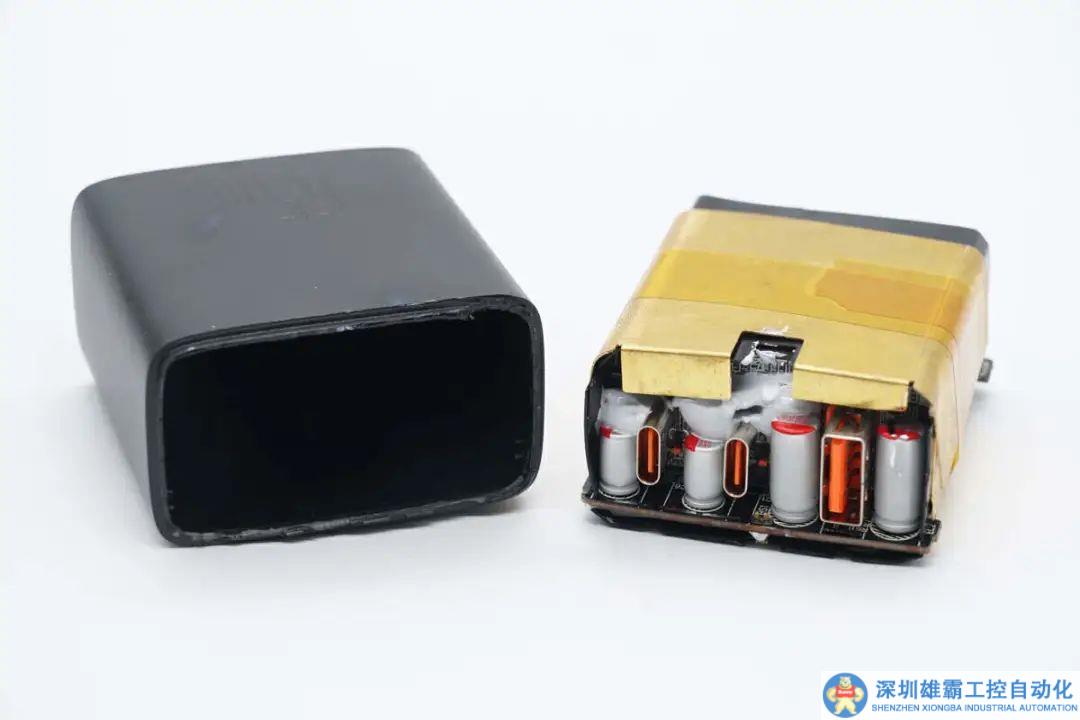

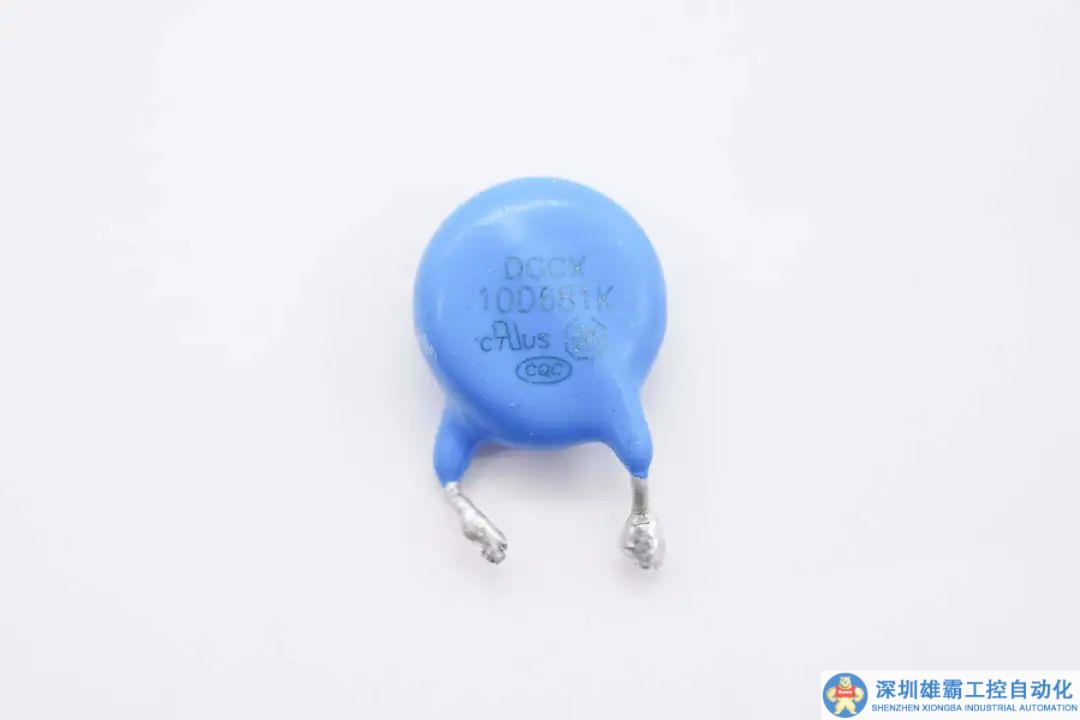

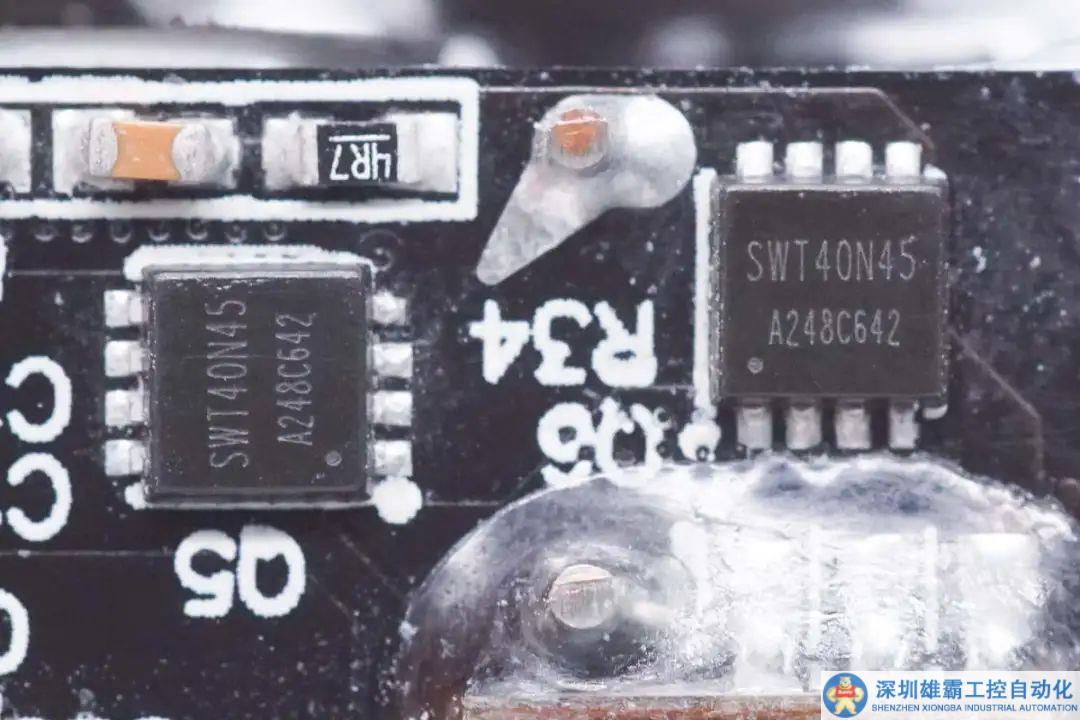

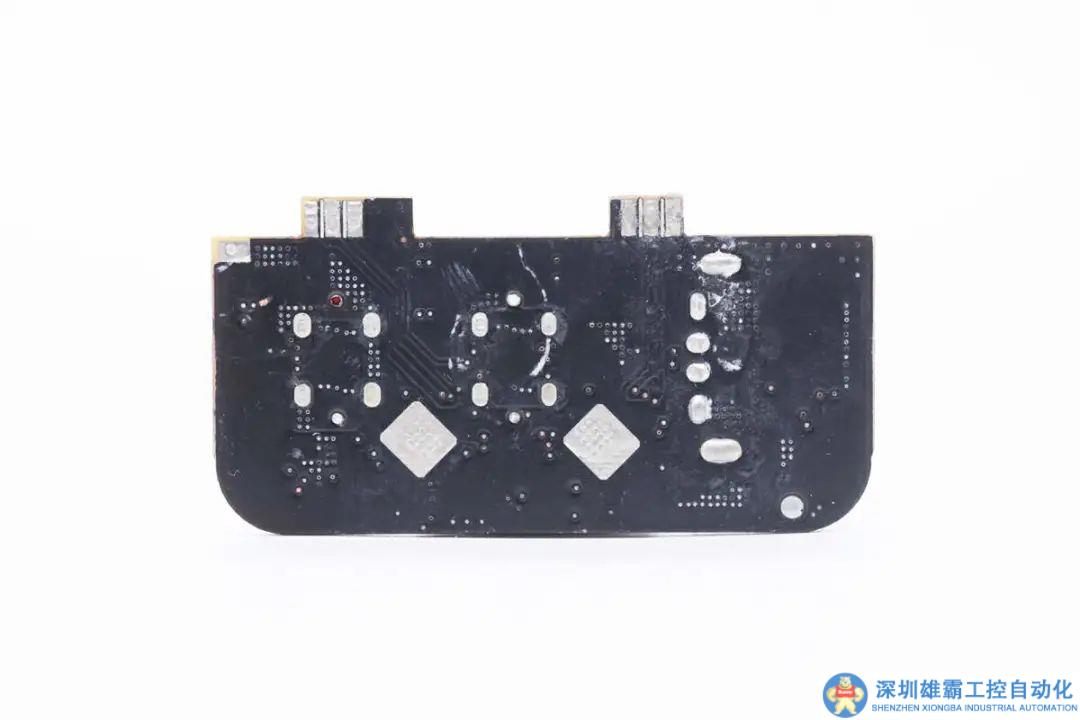

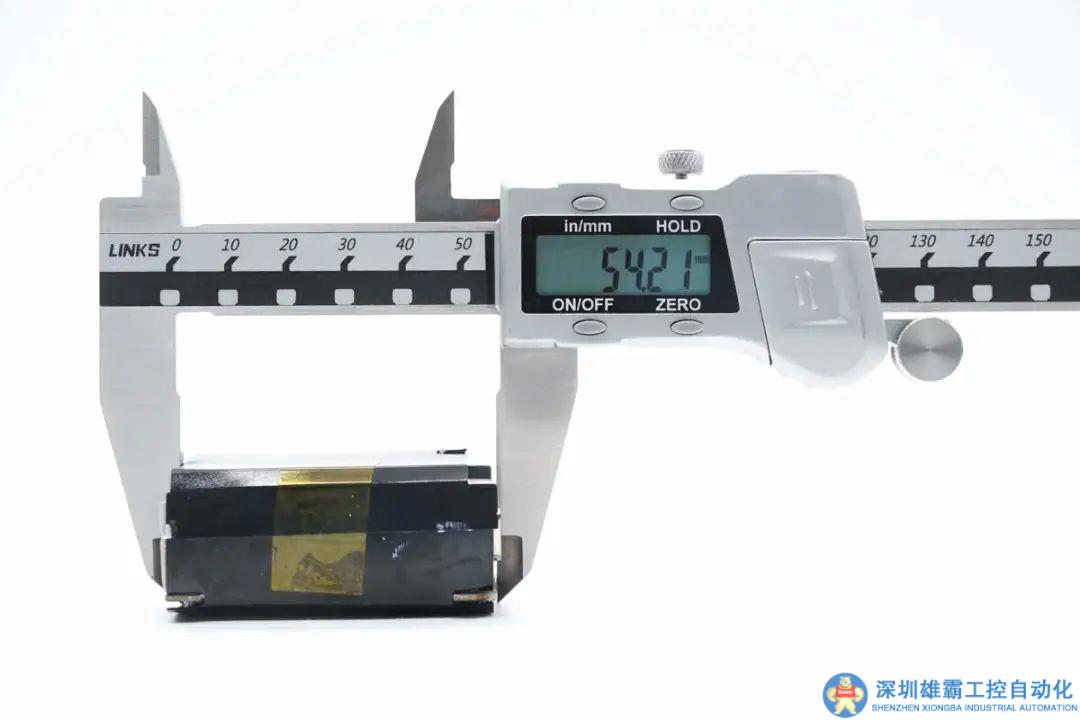

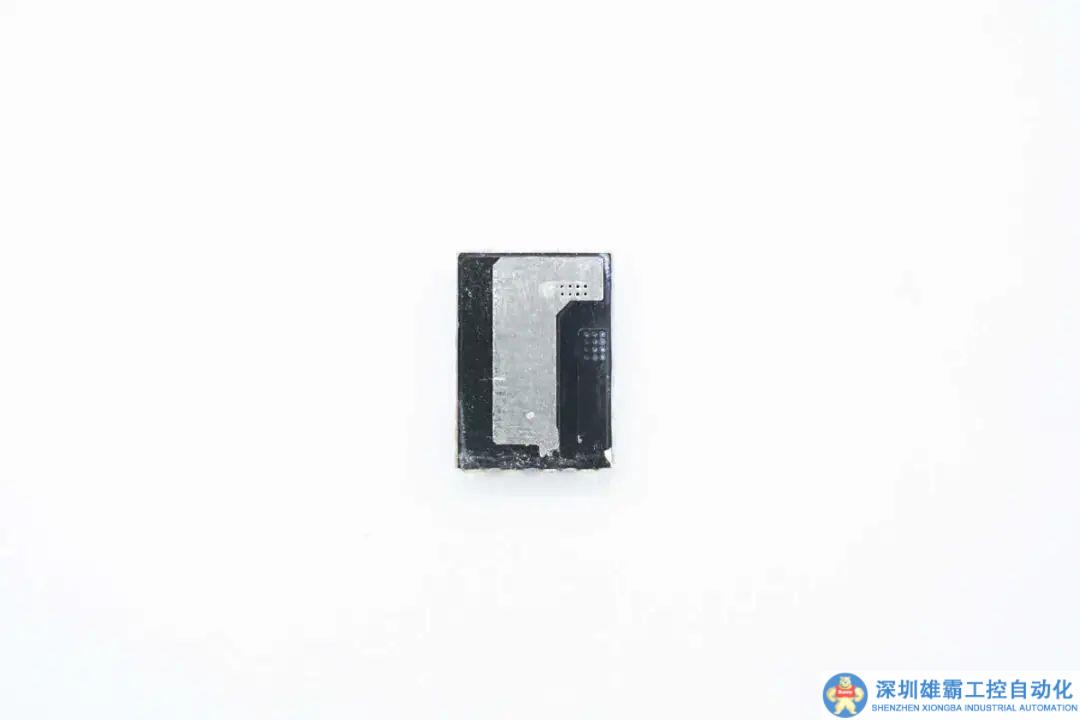

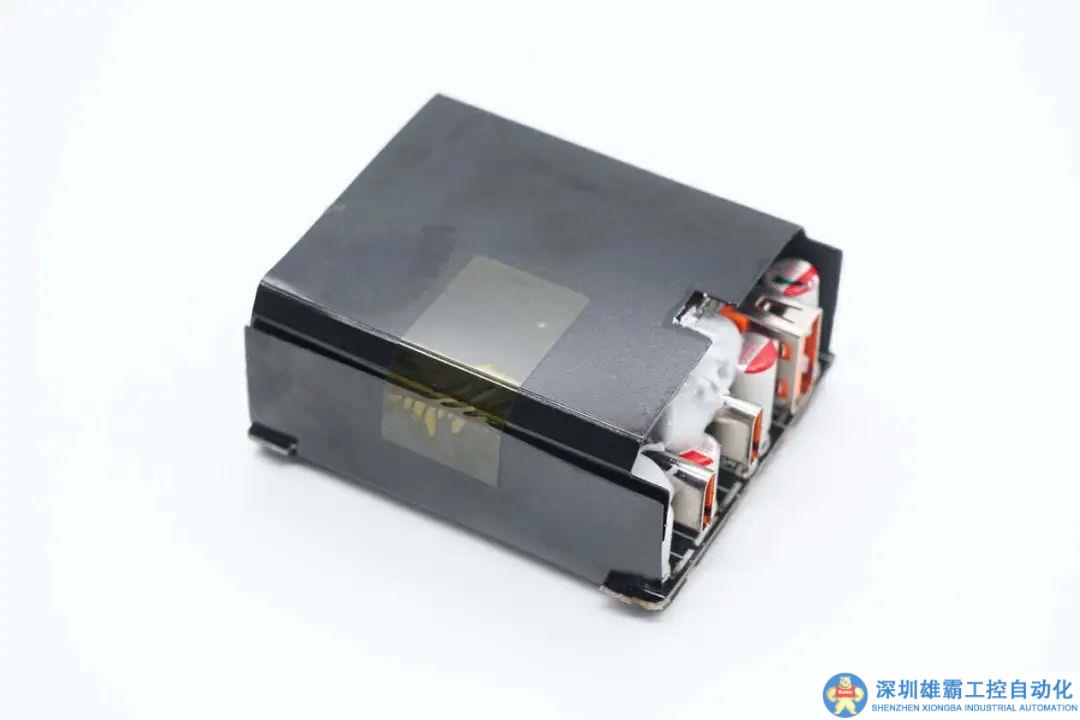

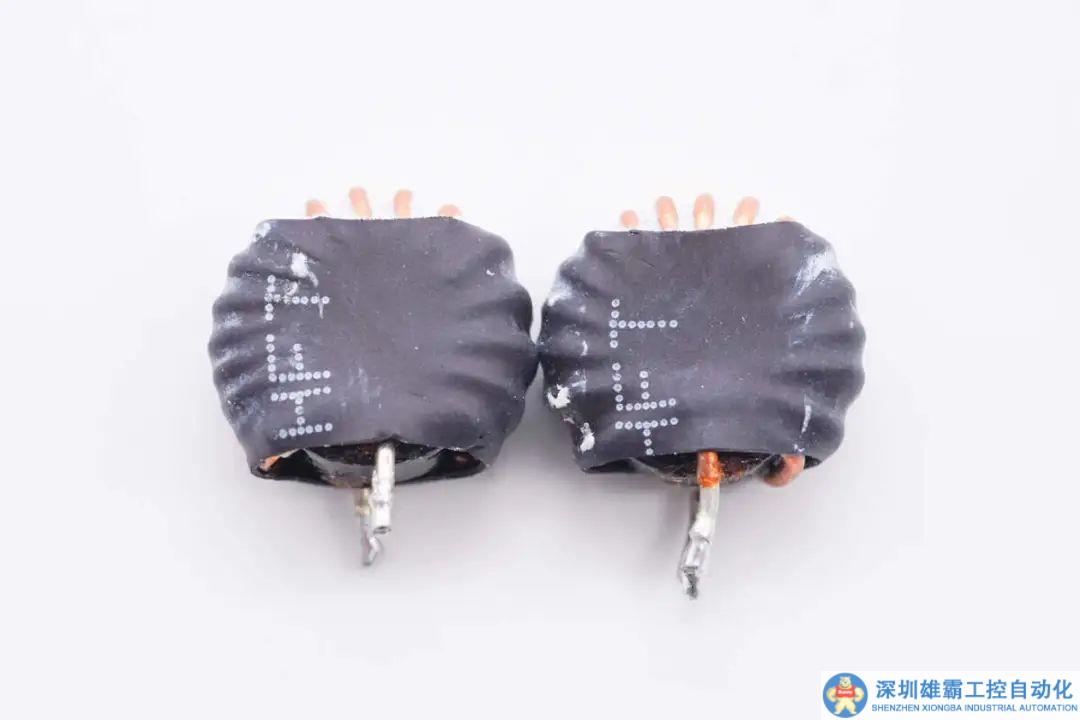

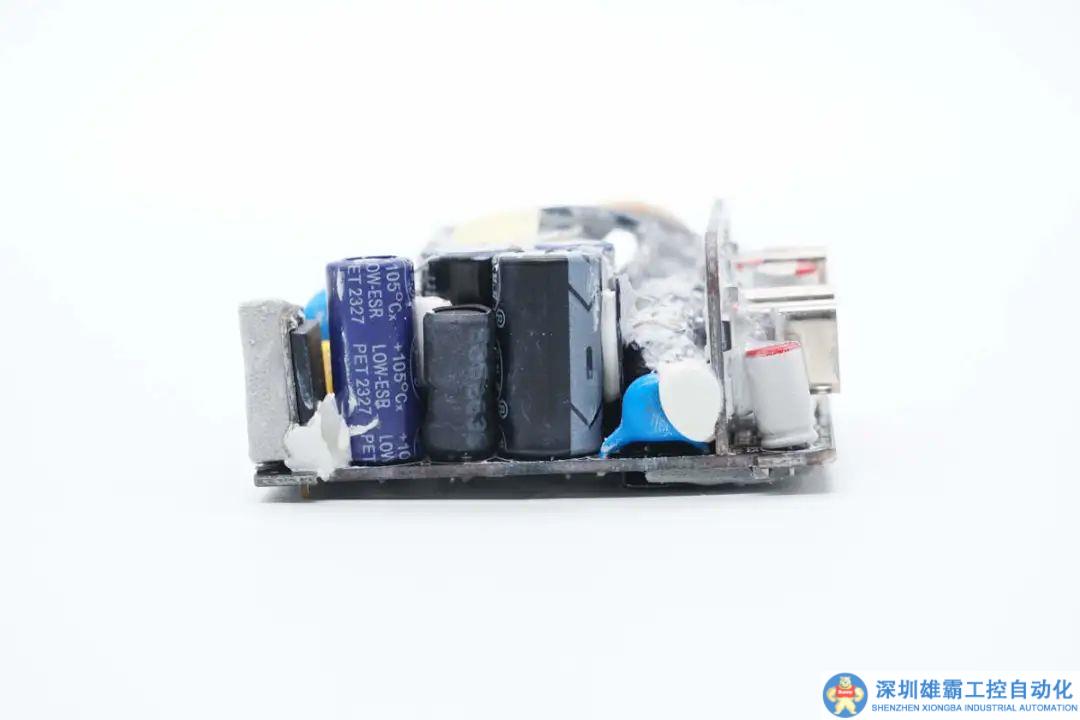

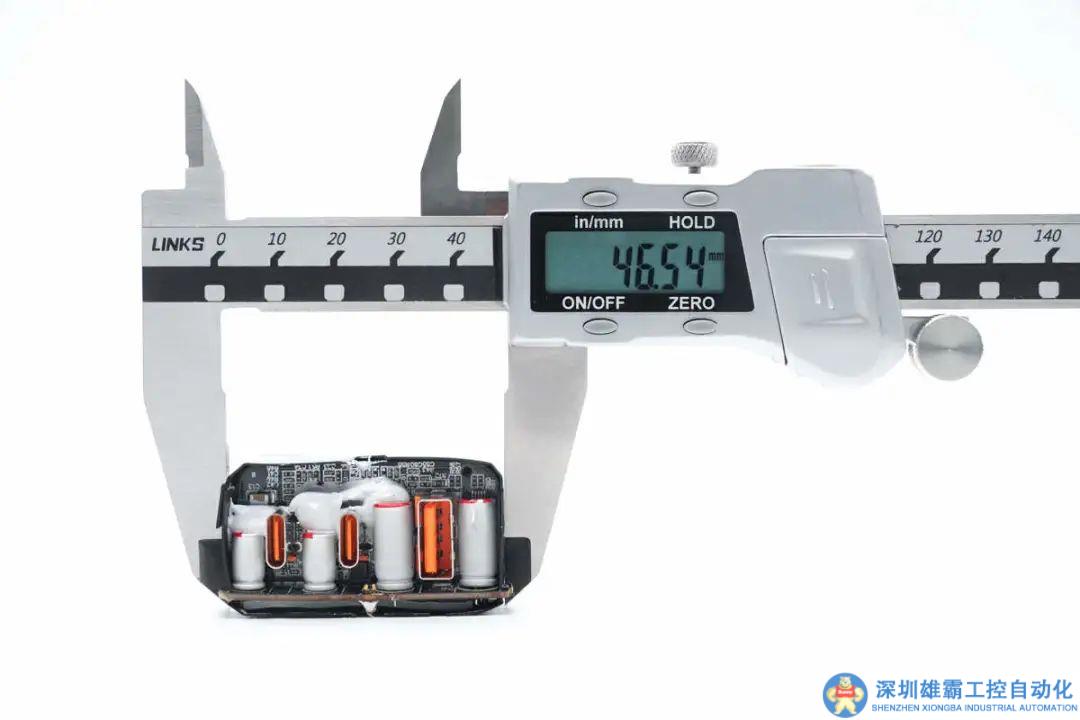

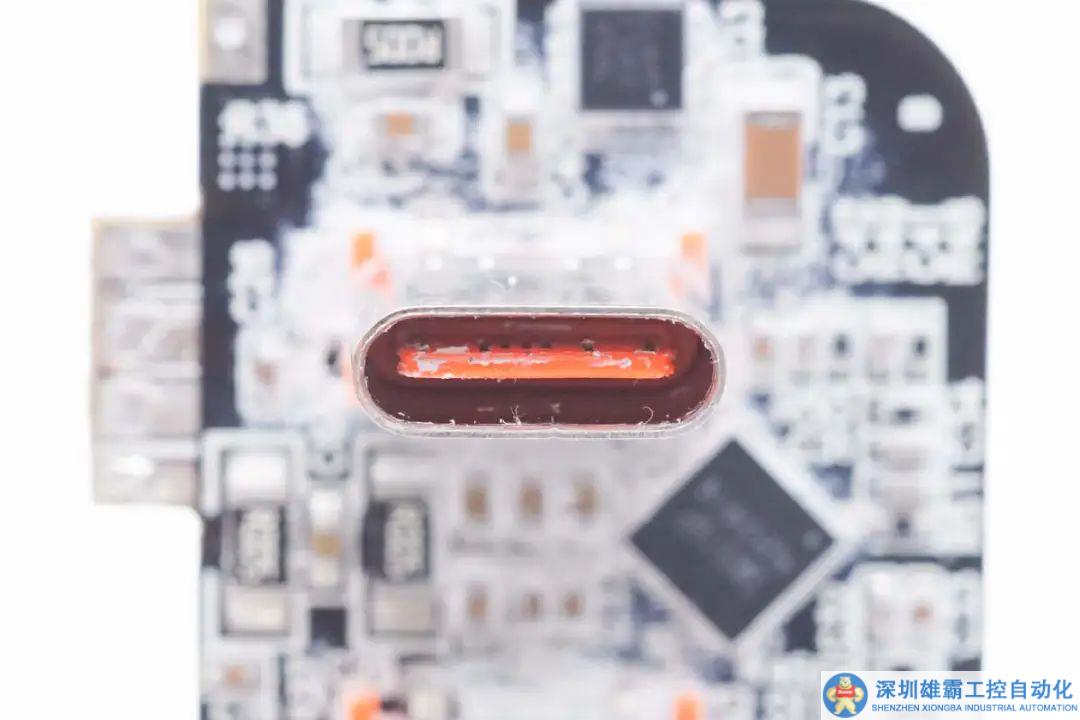

看完倍思這款65W小方塊氮化鎵充電器的外觀，下面就進行拆解，一起看看內部的方案和用料。??沿殼體接縫拆下充電器輸出側面板。??PCBA模塊使用黃銅散熱片和導熱墊加強散熱。??從外殼中抽出PCBA模塊，黃銅散熱片纏繞高溫膠帶固定。??黃銅散熱片與PCBA模塊之間通過黑色麥拉片絕緣。??黃銅散熱片通過焊接固定。??散熱片側面接縫通過高溫膠帶纏繞固定。??拆下黃銅散熱片，PCBA模塊還包裹麥拉片絕緣。??麥拉片通過膠帶粘貼固定。??使用游標卡尺測得PCBA模塊長度約為54.2mm。??PCBA模塊寬度約為46.5mm。??PCBA模塊厚度約為25.3mm。??拆下絕緣麥拉片，對應PCBA模塊背面的位置粘貼導熱墊散熱。??灰色導熱墊為PCBA模塊背面元件散熱。??PCBA模塊與麥拉片之間的空隙被導熱膠填充，加強散熱效果。??充電器輸出側焊接一塊小板，焊接輸出USB-C和USB-A母座。??清理掉導熱膠，PCBA模塊正面一覽，右下角焊接輸入保險絲，向上焊接壓敏電阻，安規X2電容，共模電感和整流橋。中間焊接高壓濾波電容和差模電感，下方焊接變壓器。變壓器左側焊接降壓電感，與初級元件通過麥拉片絕緣，左側焊接輸出濾波電容和協議小板。??背面次級側元件粘貼導熱墊散熱。??拆掉導熱墊，PCBA模塊背面焊接氮化鎵主控芯片，氮化鎵開關管，反饋光耦，同步整流控制器，同步整流管和同步降壓開關管，初次級之間開槽插入麥拉片絕緣。?通過對PCBA模塊的觀察發現，倍思這款65W氮化鎵快充采用反激開關電源設計，搭配同步整流，固定電壓輸出。輸出采用兩路獨立的同步降壓電路，實現三個接口的快充輸出以及功率自動分配。下面我們就從輸入端開始了解整個充電器的設計和用料。??PCBA模塊輸入端一覽，焊接保險絲，綠色NTC熱敏電阻，藍色壓敏電阻，安規X2電容和共模電感。右側整流橋小板被導熱墊覆蓋。??輸入端延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。??NTC熱敏電阻來自至敏，型號1R5D9，用于抑制上電的浪涌電流。??壓敏電阻來自東莞成希，規格為10D681K，用于吸收浪涌。??安規X2電容也來自東莞成希，規格為0.1μF。??共模電感采用漆包線和絕緣線繞制，底部焊接絕緣支架。??焊接整流橋的小板粘貼導熱墊加強散熱。??小板背面大面積露銅加強散熱。??小板正面焊接一顆整流橋。??整流橋來自深圳市沃爾德實業有限公司，型號WRLSB80M，這款軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。選用的LSB封裝，擁有良好的散熱特性，幫助中大瓦數適配器提升可靠性，單顆可做60W+。??PCBA模塊側面焊接高壓濾波電容和差模電感。??高壓濾波電容來自昱光電子，規格為33μF 400V。??高壓濾波電容規格為27μF 400V。??還有一顆規格為22μF 400V。總濾波電容規格為115μF。??差模電感外套熱縮管絕緣。??主控芯片采用茂睿芯MK2697A，這是專為PD/快充應用優化的QR ?PWM控制器。其很寬的VCC工作電壓范圍(9V-90V)可以使其覆蓋PD/PPS從3.3V-23V的輸出范圍而不需要使用額外的繞組或者線性降壓電路。 ?MK2697是針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于DCM/QR。 在輕載時則會工作于burst模式，以提升效率。?MK2697A提供了全面的保護功能，有輸出OVP，OPP，VCC OVP，BROWN-IN/OUT，還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等。

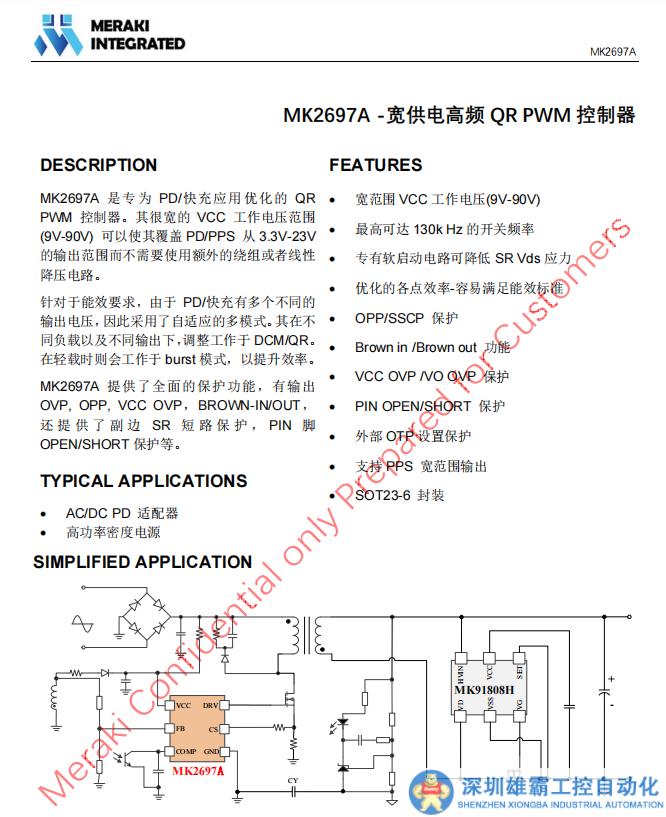

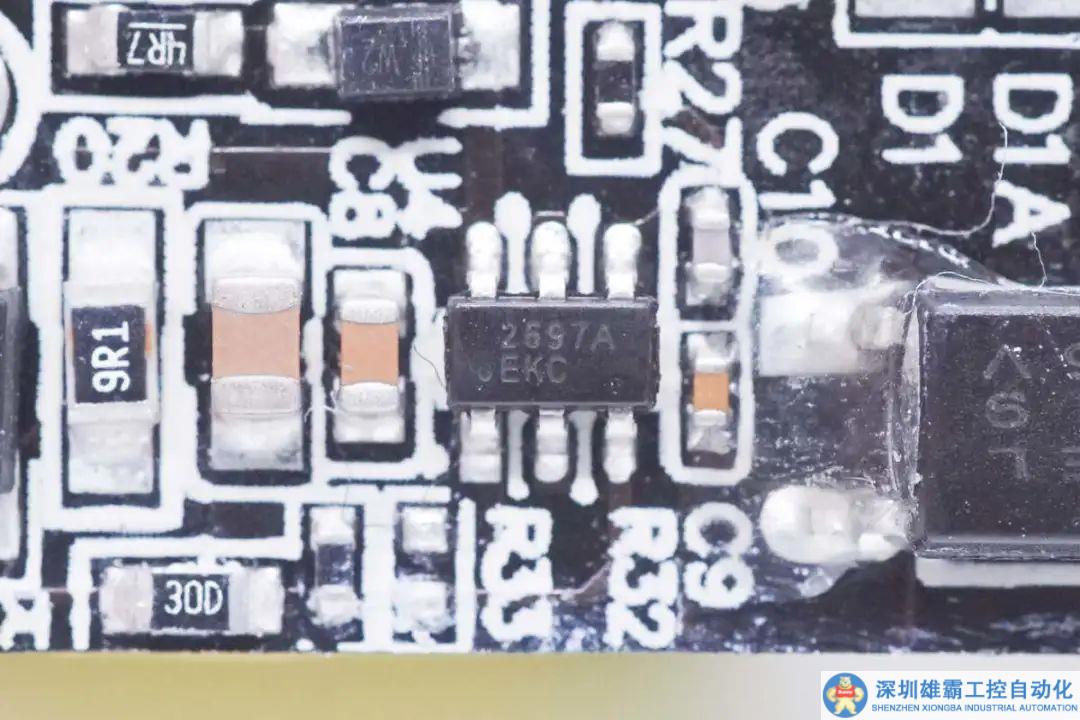

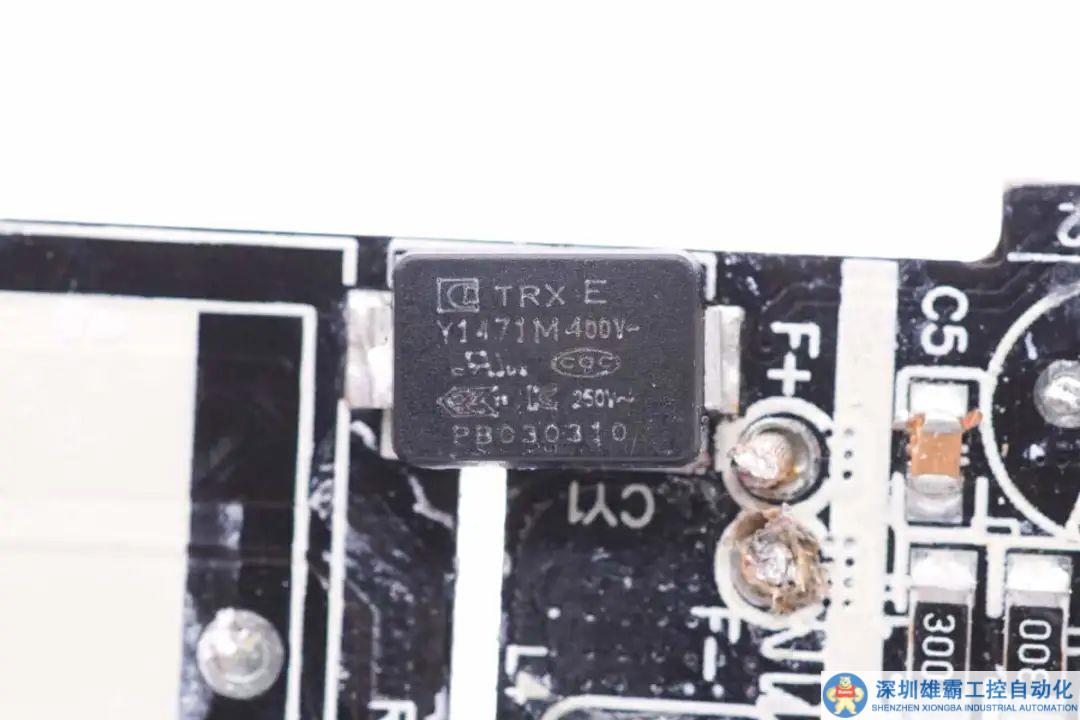

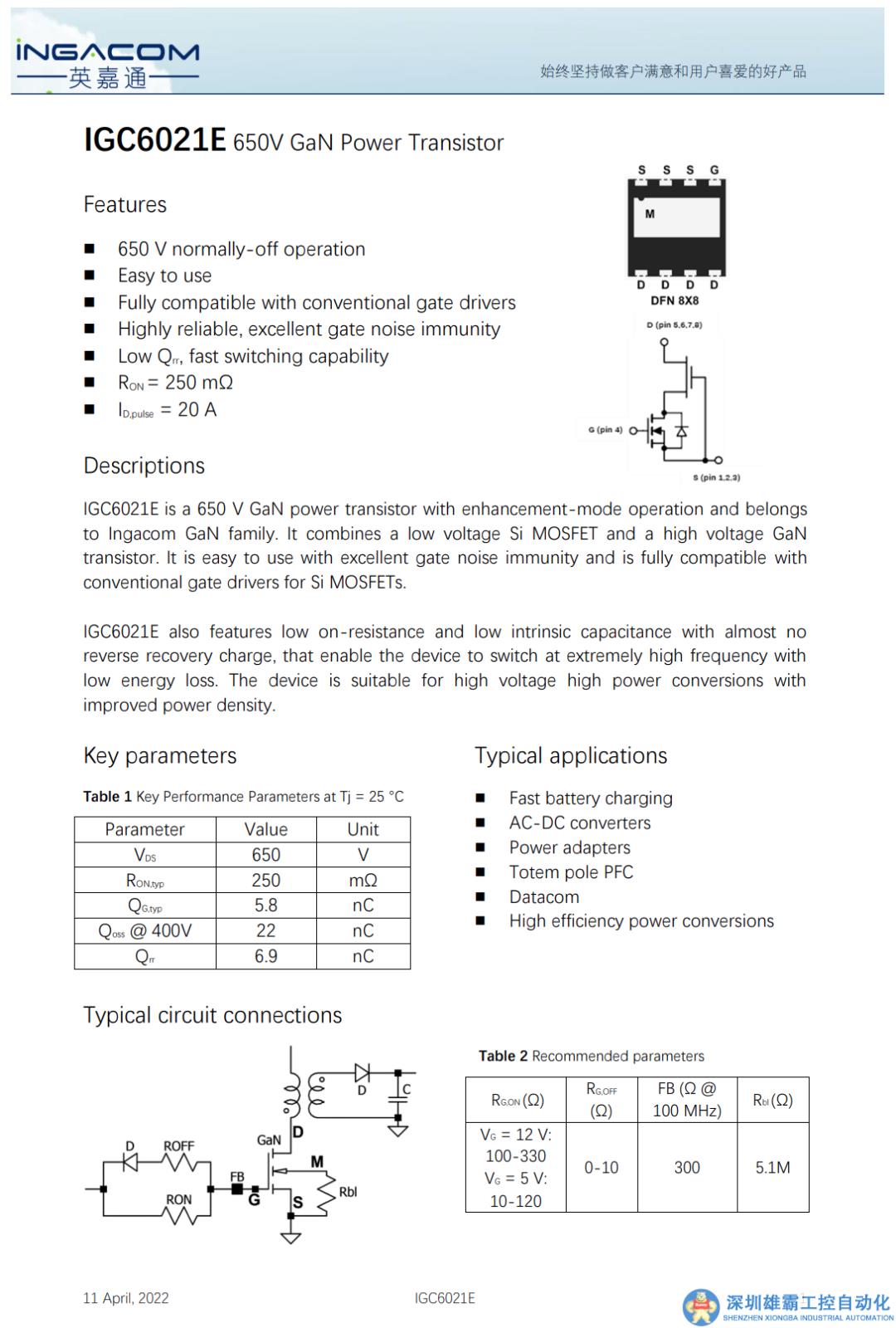

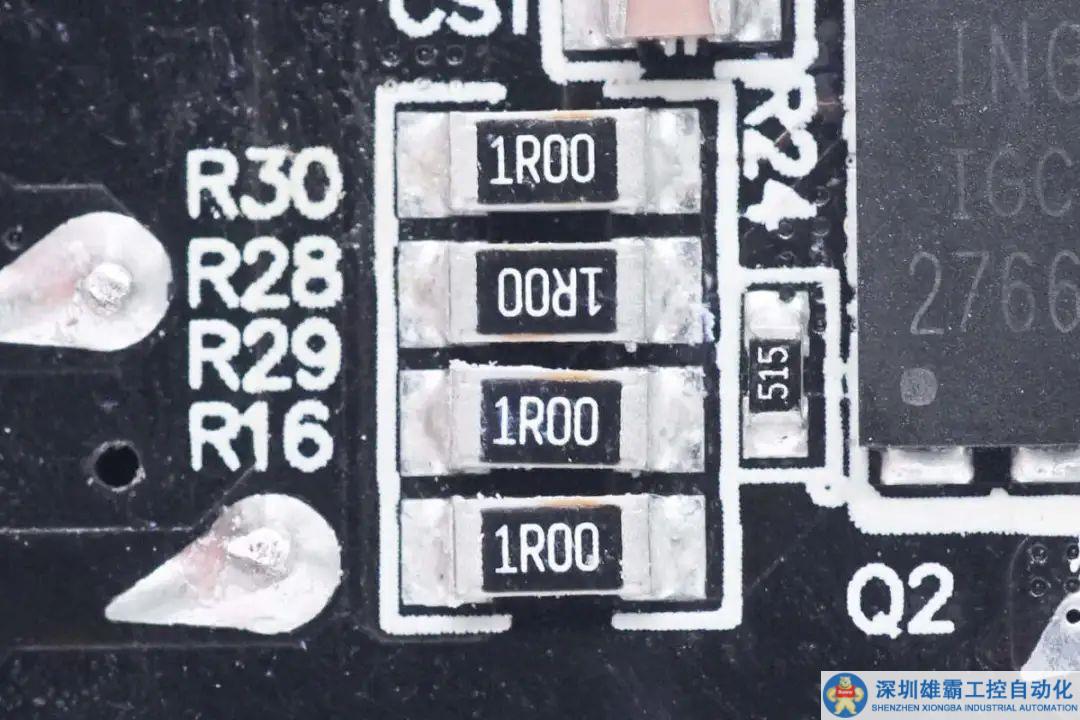

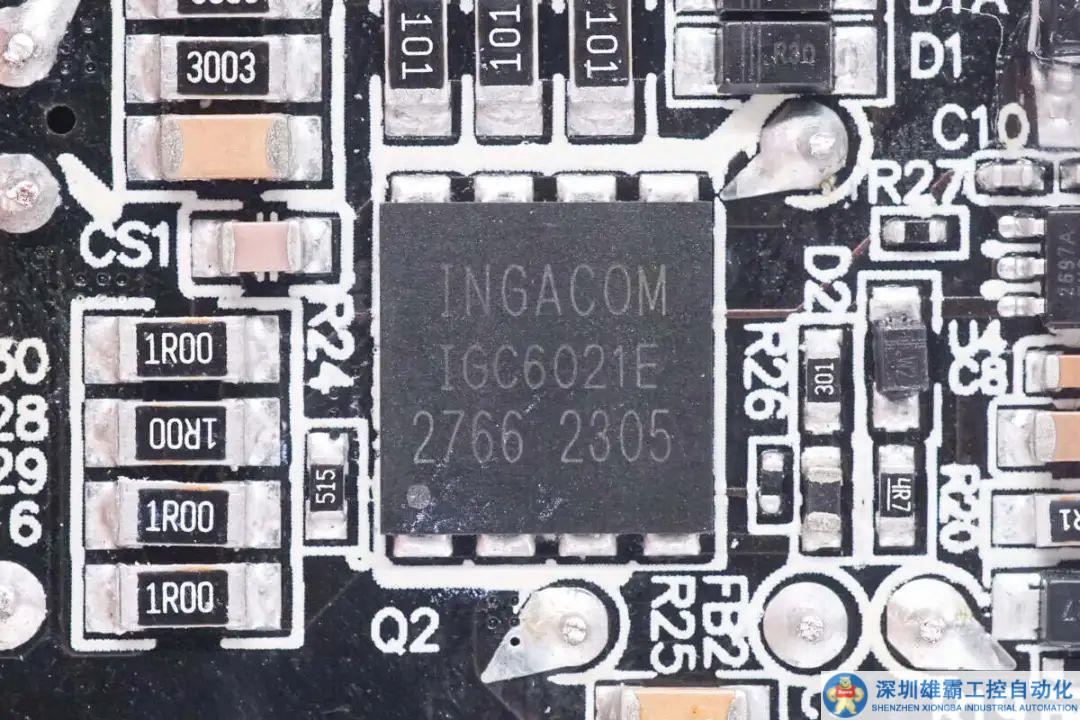

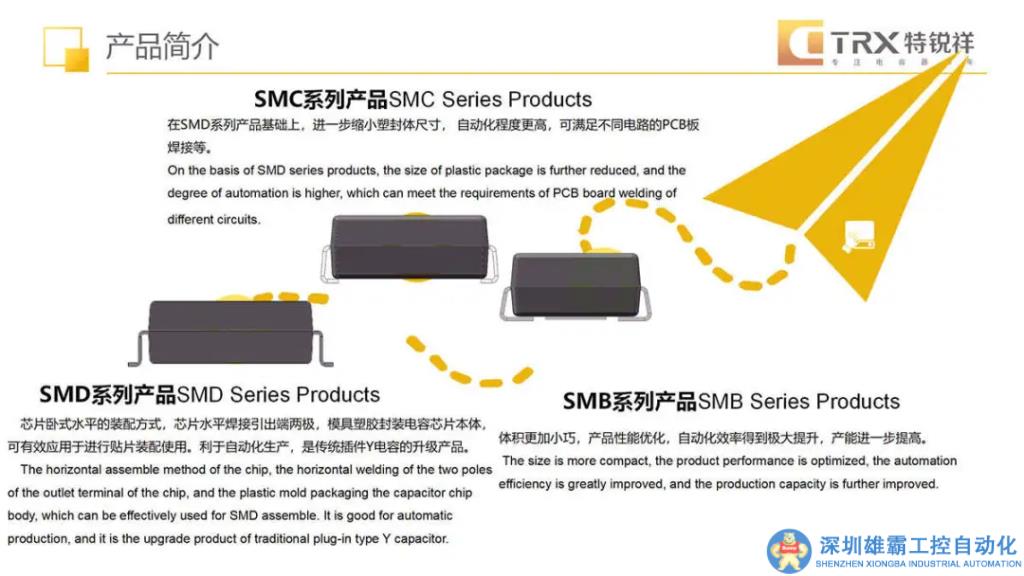

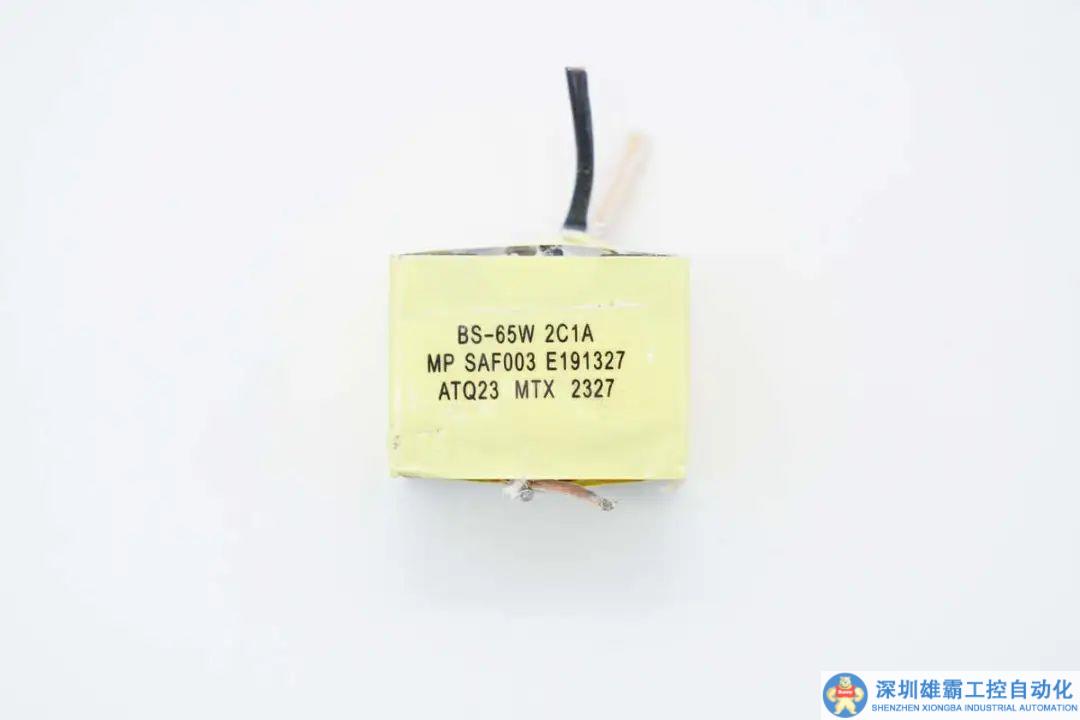

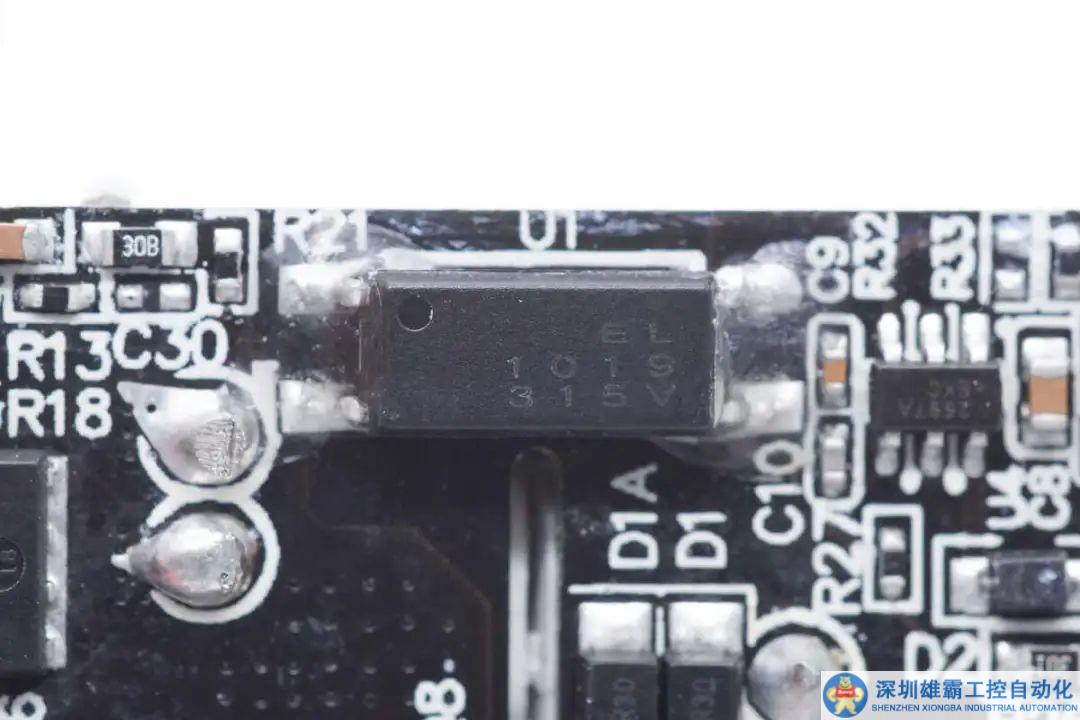

?茂睿芯 MK2697A 資料信息。?充電頭網拆解了解到，采用茂睿芯快充方案的還有華科生迷你33W快充、倍思20W 1A1C快充充電器、愛莎瓦特65W 2A1C氮化鎵快充、air-J 18W 1A1C快充充電器等產品采用。??氮化鎵開關管來自英嘉通，型號IGC6021E，是一顆耐壓650V，導阻250mΩ的氮化鎵開關管，采用高可靠的級聯結構，柵極耐壓±20V，可使用傳統的控制器和柵極驅動器，具有出色的抗干擾能力，易于使用。?IGC6021E具有極低的反向恢復電荷，具有快速開關能力，支持高頻開關和低損耗，有效提高能效，適用于快充，AC-DC轉換，圖騰柱PFC以及大功率適配器使用。??英嘉通 IGC6021E 資料信息。?充電頭網拆解了解到，英嘉通的碳化硅二極管已被瑞吉達100W氮化鎵充電器、倍思130W 2C1A氮化鎵充電器等產品采用。?英嘉通半導體有限公司聚焦于氮化鎵（GaN）功率器件，碳化硅（SiC）功率器件和GaN射頻等第三代化合物半導體的研發和銷售，產品被廣泛應用于新能源、智能終端和5G通信等領域，公司組建了一支由華為、中興、國內外知名科研院所工作多年的團隊，技術背景強和產品市場經驗豐富。目前已經獲得國內多家知名投資機構的融資，國家高新技術企業，累計獲得各項專利70多件，蘇州潛在獨角獸企業。??4顆1Ω電阻并聯，用于檢測初級電流。??PCBA模塊另一側焊接變壓器，變壓器涂膠填充加固。??變壓器采用ATQ23磁芯，嚴密纏繞膠帶絕緣。??貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1471M。?特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。??充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。??另一顆直插藍色Y電容特寫。??億光 EL1019光耦用于輸出電壓反饋。??同步整流控制器絲印IBHJN，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。支持DCM、CCM、QR、ACF多種工作模式，支持高側和低側應用，具備振鈴檢測防止誤開通。??同步整流管來自華瑞微，型號HRG100N068GL，是一顆耐壓100V的NMOS，導阻6.3mΩ，采用DFN5*6-8L封裝。??輸出側焊接協議小板和濾波固態電容。??輸出濾波電容來自江海，規格為560μF 25V。??協議小板正面焊接USB-C母座和USB-A母座，還焊接兩顆降壓主控芯片和對應的VBUS開關管以及一顆功率自動控制的MCU。??USB-C和USB-A母座過孔焊接固定，對應降壓主控芯片的背面過孔露銅增強散熱。??降壓芯片來自智融科技，型號SW3516P，是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流，參數和規格均與智融SW3516H相同。?SW3516P集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。??智融 SW3516P 詳細資料。??降壓開關管來自智融科技，型號SWT40N45。??另一路同樣采用智融SW3516P降壓芯片。??降壓開關管來自智融科技，型號SWT40N45。??降壓電感外套熱縮管絕緣。??輸出濾波電容規格為220μF 25V。??輸出VBUS開關管來自ST先科，絲印TM303N063LS。??另一顆型號為WTM403N095LS，是一顆耐壓30V的雙NMOS，導阻10.2mΩ，采用DFN3030封裝。??用于輸出功率自動分配的MCU來自芯?？萍?，型號CSU32P10，是一顆內置12位ADC的8位MCU，內部集成振蕩器，支持2.4~5.5V工作電壓，采用MSOP10封裝。??芯海科技 CSU32P10 資料信息。?充電頭網拆解了解到，芯海 CSU32P10 此前還被倍思67W 2C1A+HDMI多功能氮化鎵桌面充、摩米士40W雙USB-C快充充電器、閃極100W 3C1A氮化鎵充電器等產品采用。??USB-C母座采用過孔焊接固定，橙色膠芯不露銅。??USB-A母座也采用橙色膠芯。??全部拆解一覽，來張全家福。

充電頭網拆解總結

倍思這款小方塊Pro充電器采用方塊造型設計，配有國標固定插腳，黑色殼體，小巧低調。充電器具備2C1A三個接口，三個接口均支持快充。兩個USB-C接口均支持65W輸出，USB-A口支持30W輸出功率，支持功率自動分配功能，能夠滿足手機和筆記本電腦同時充電需求。

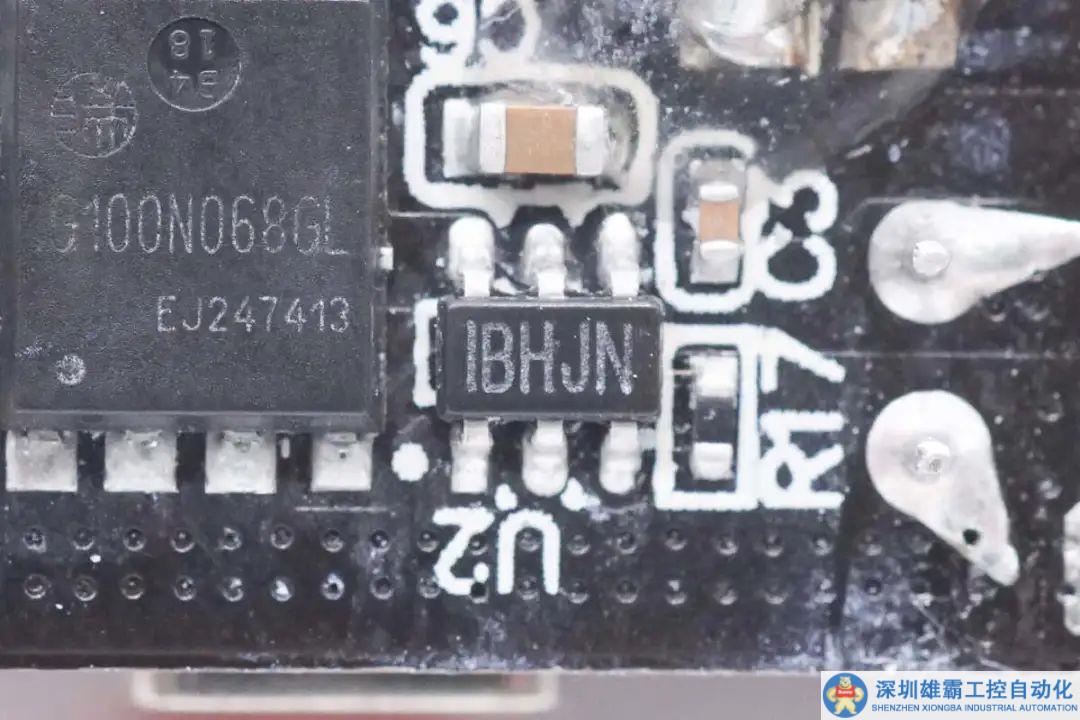

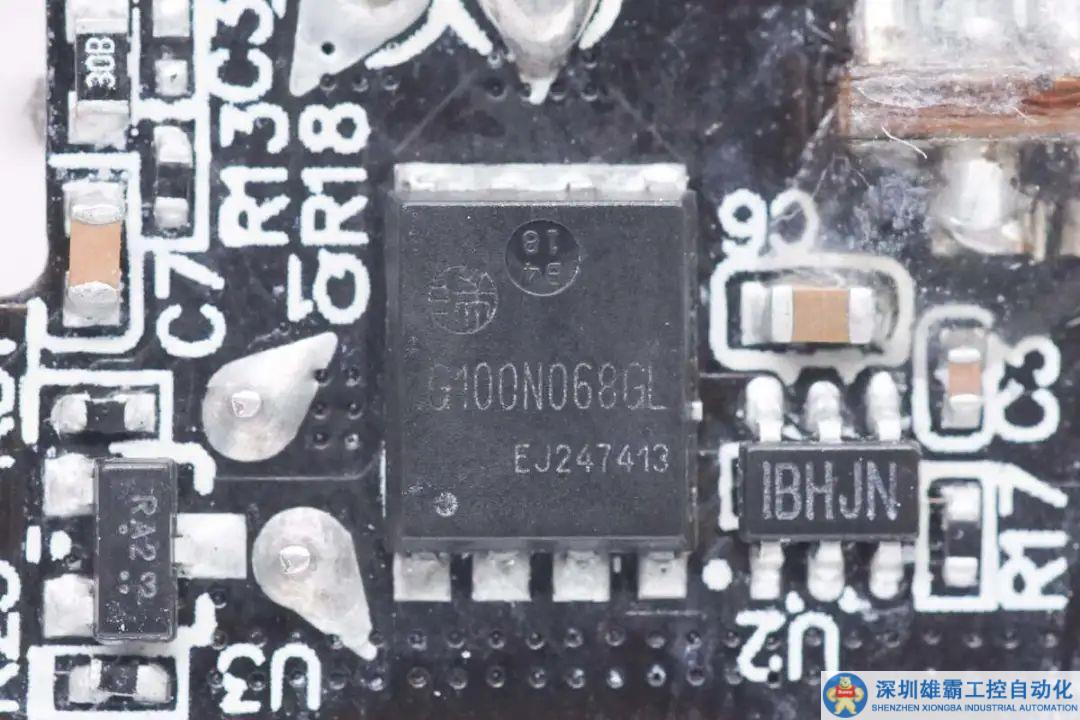

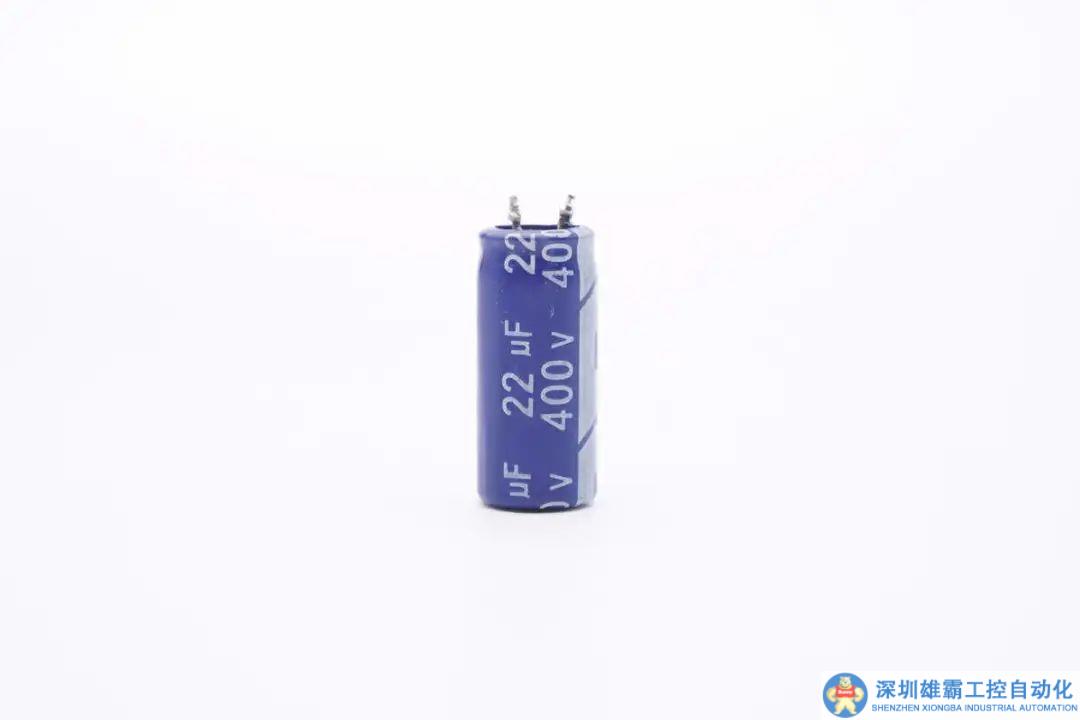

充電頭網通過拆解了解到，倍思這款充電器采用多塊PCB組合焊接，充分利用空間，減小體積。內部使用茂睿芯MK2697搭配英嘉通IGC6021E氮化鎵開關管，MPS MP6908A搭配華瑞微HRG100N068GL同步整流管。

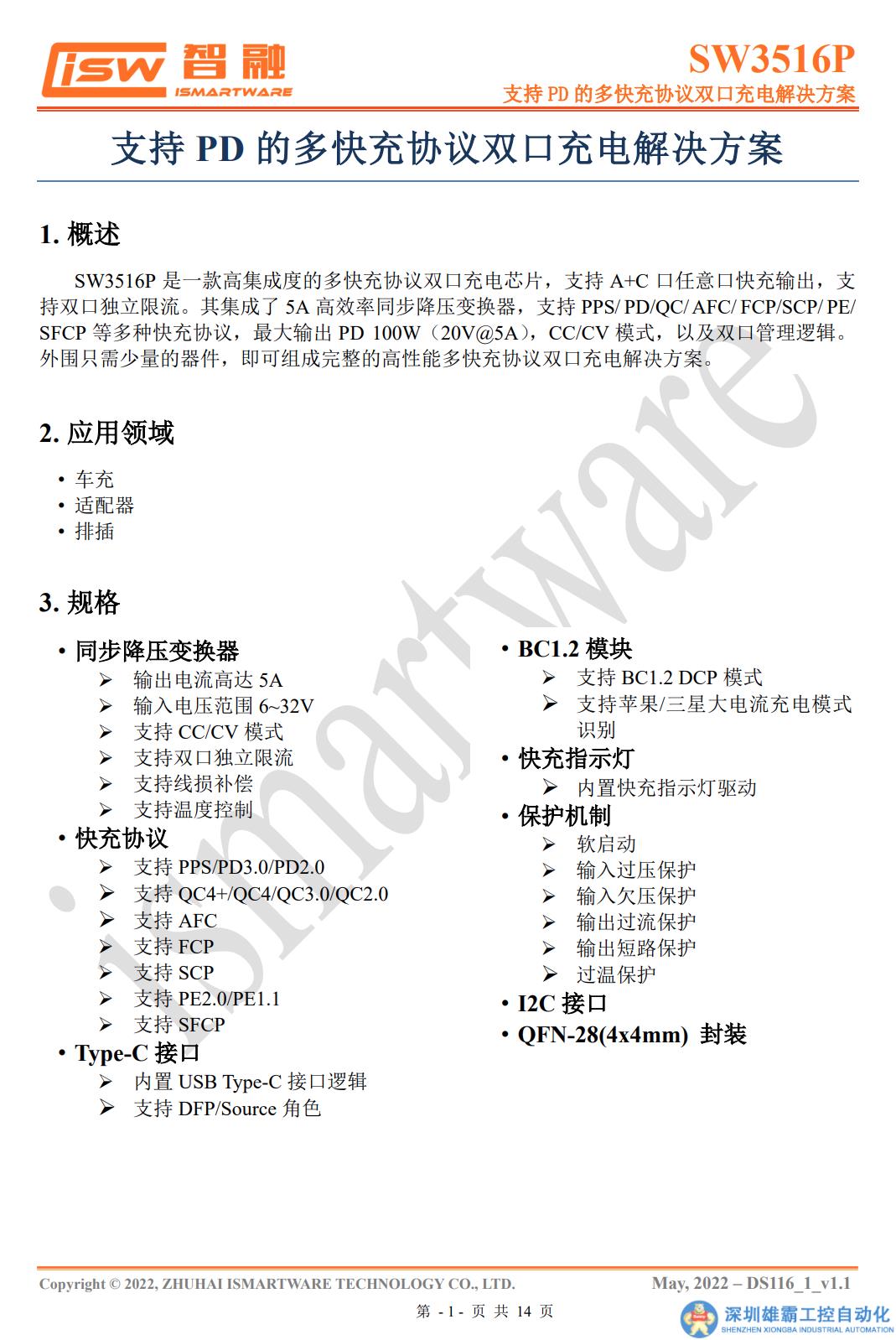

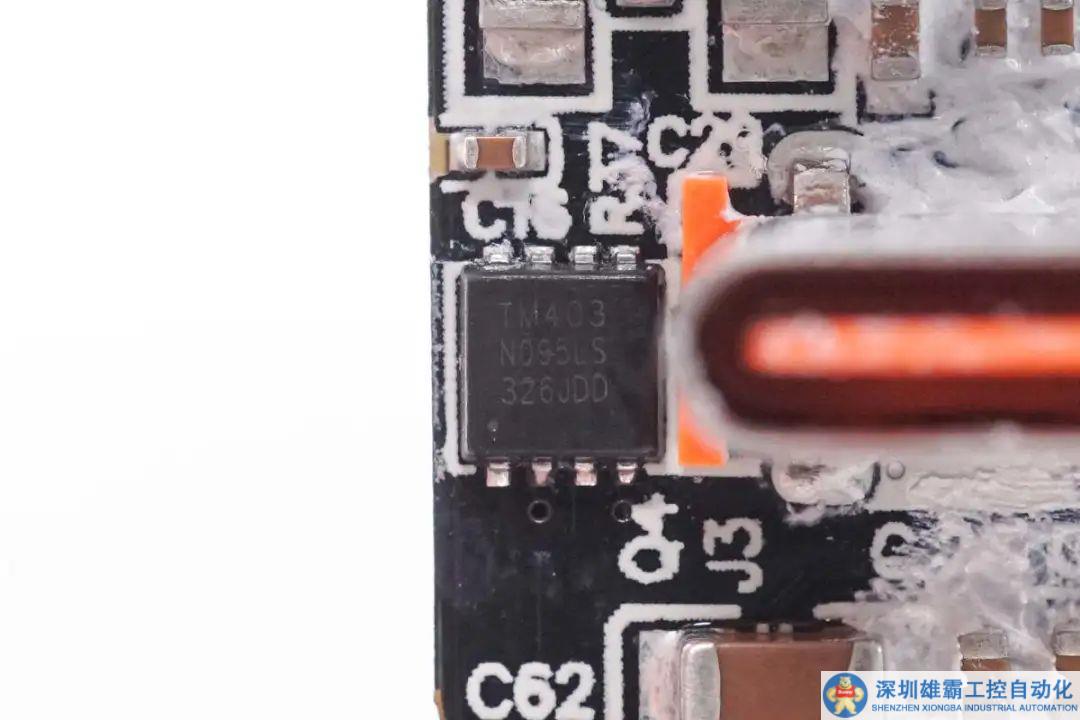

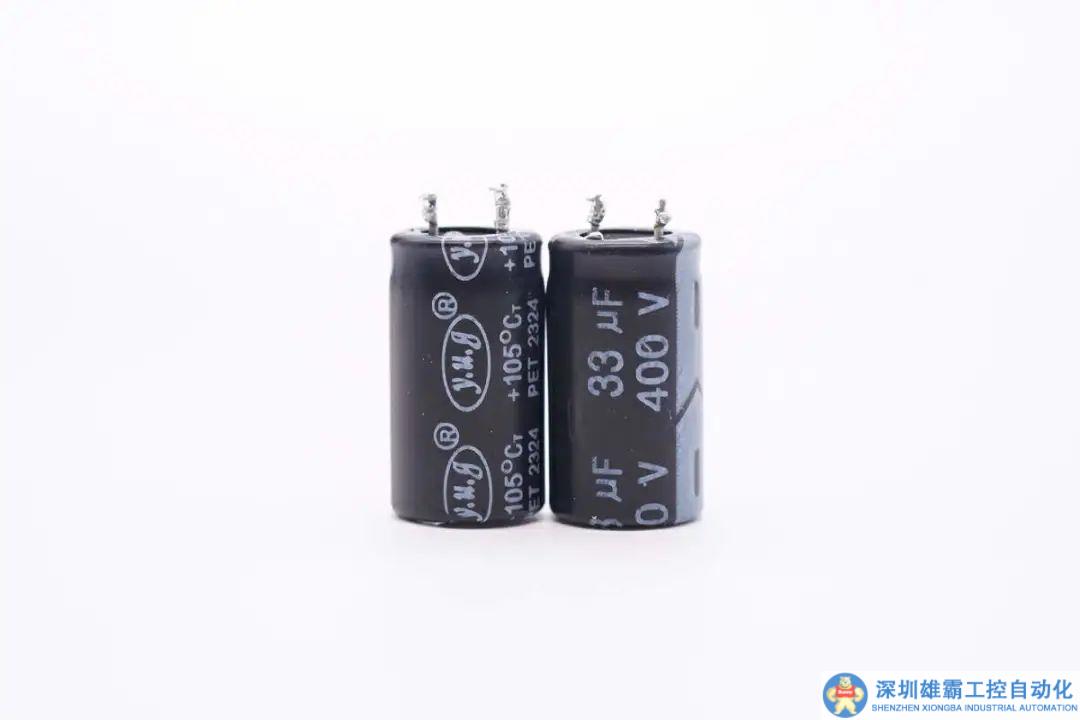

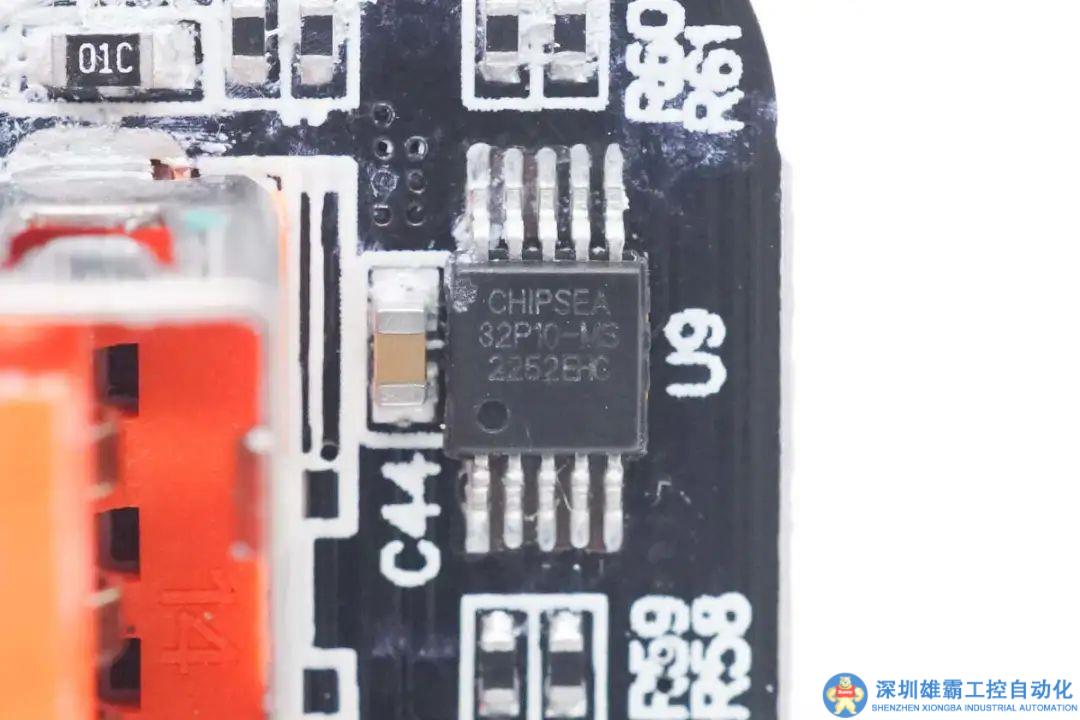

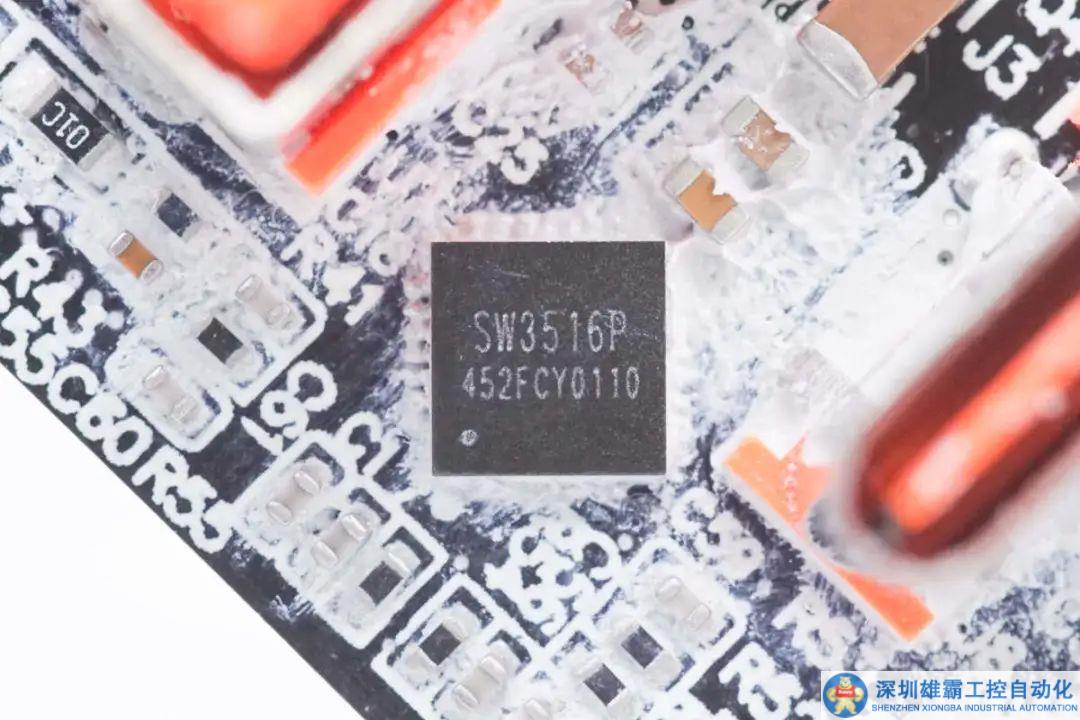

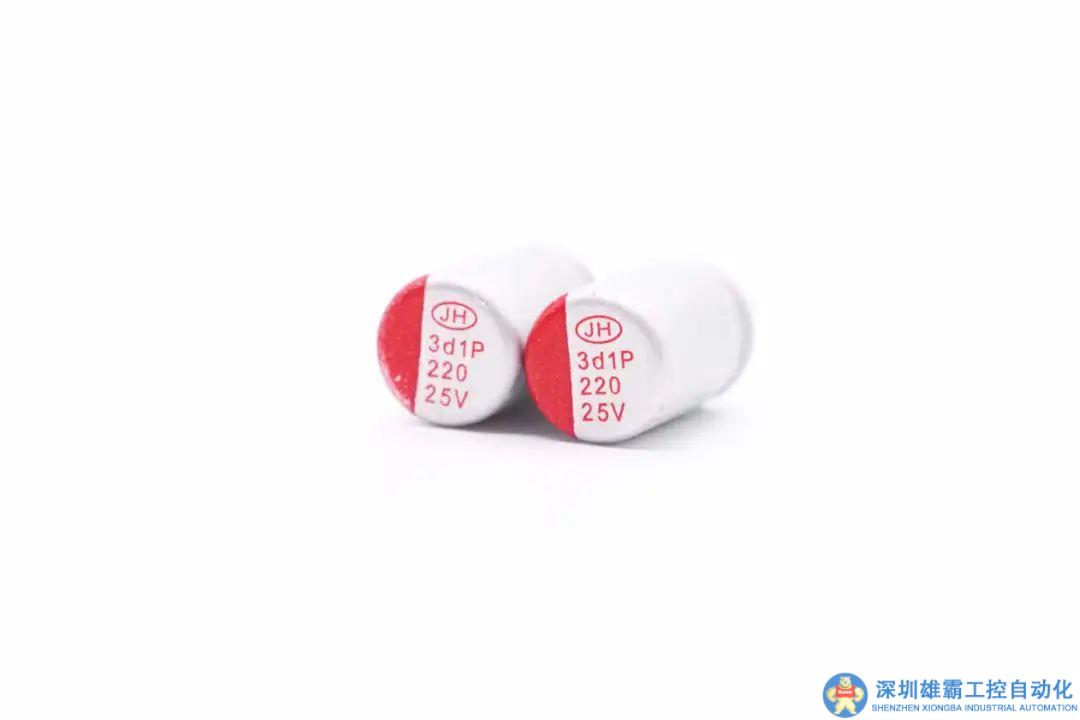

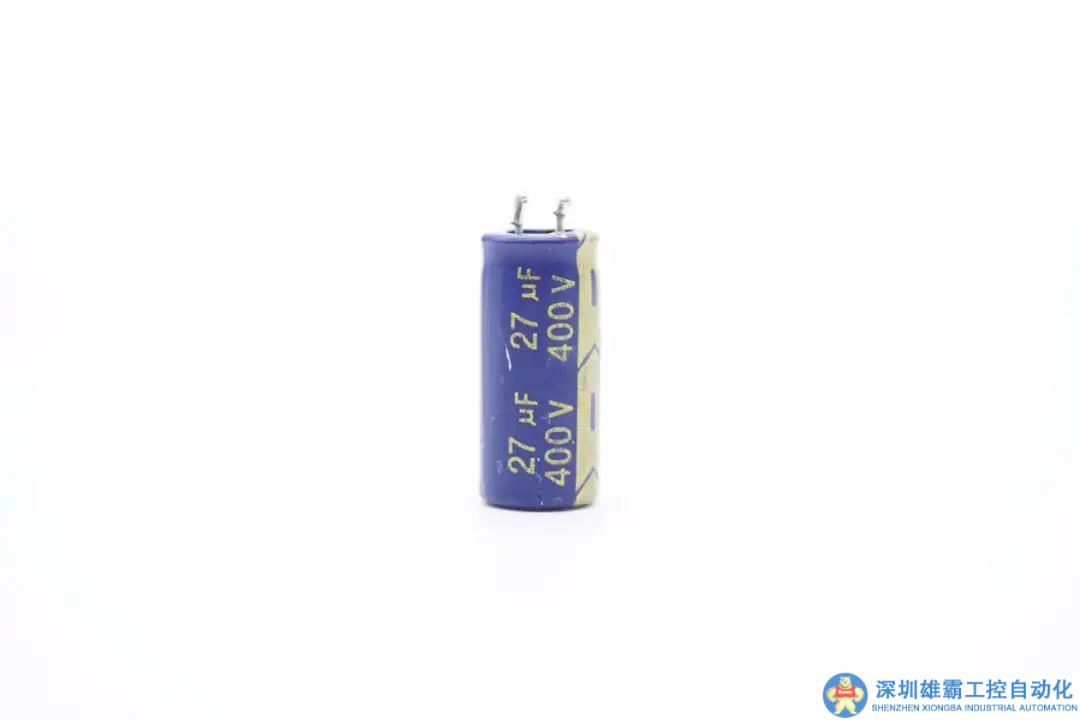

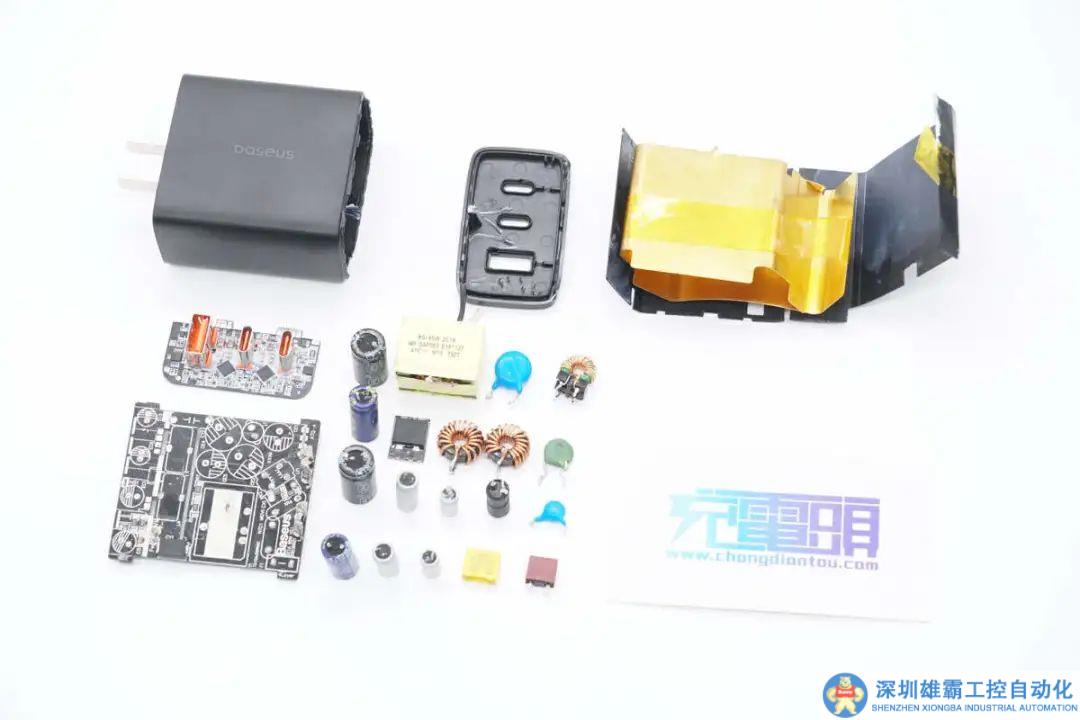

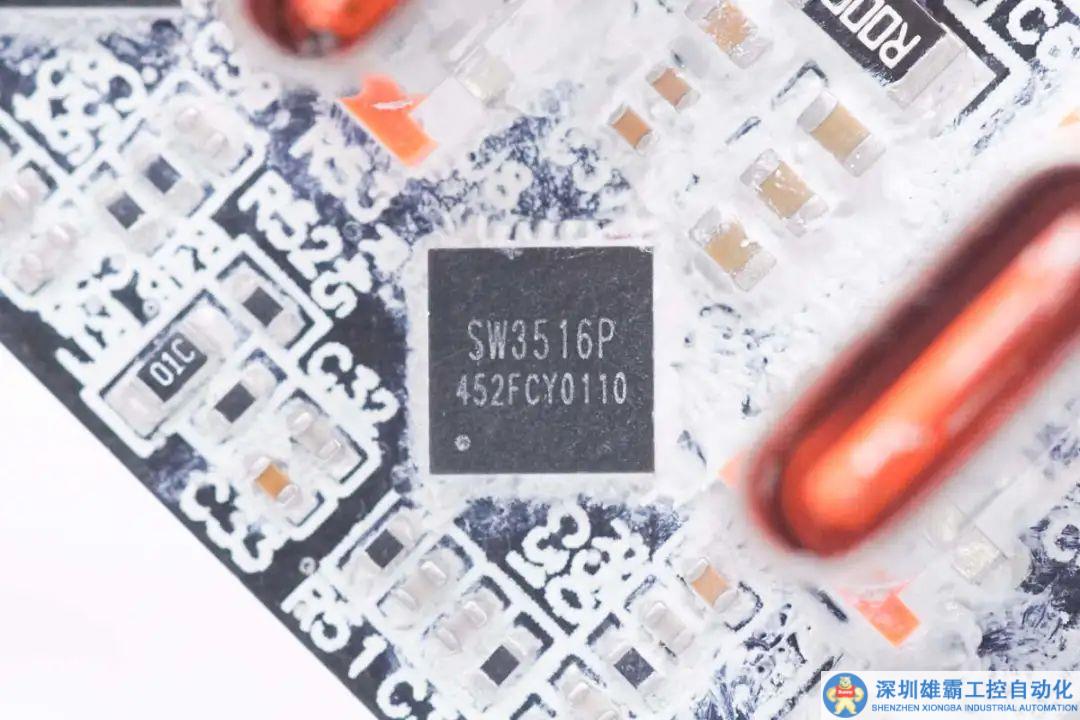

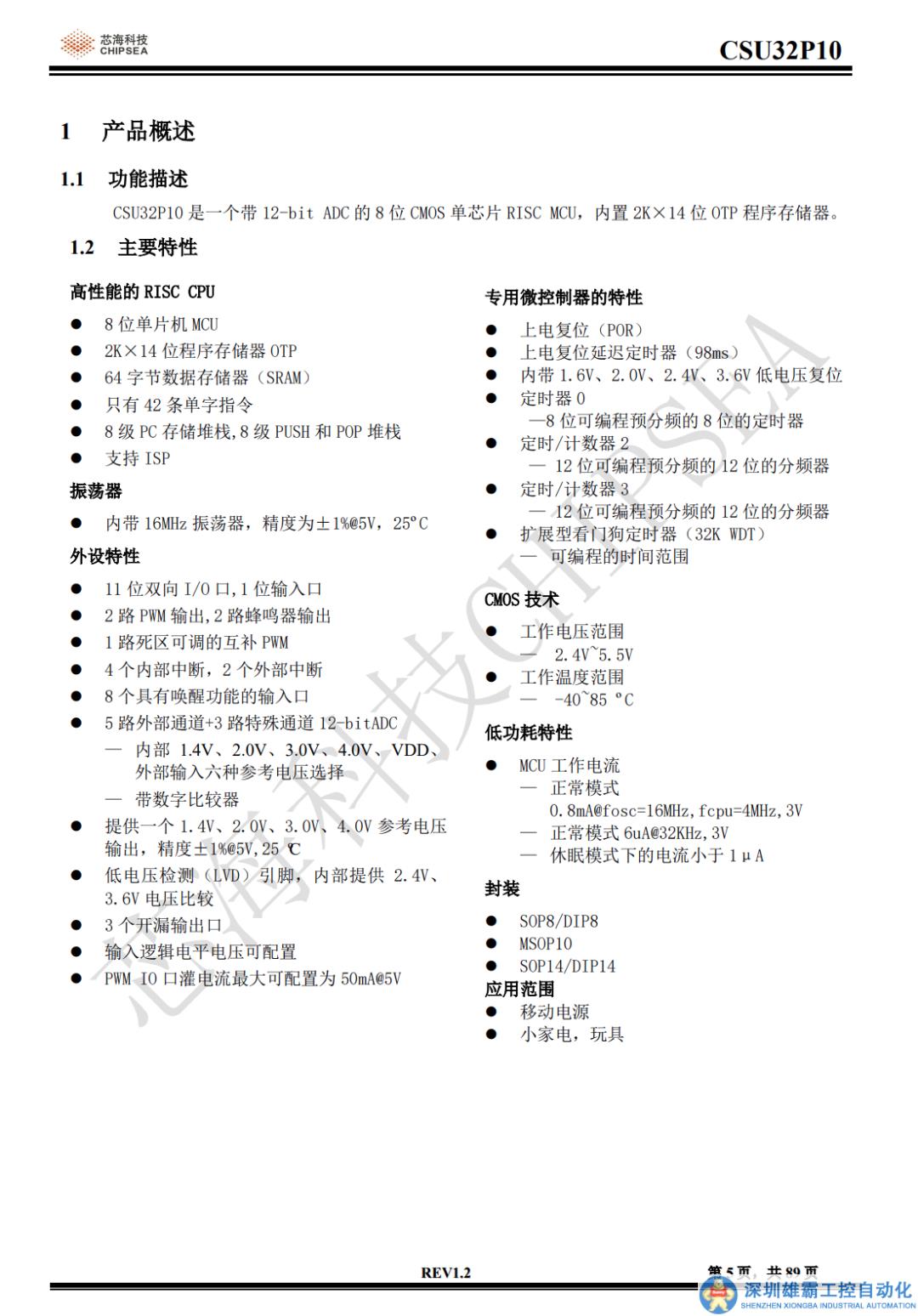

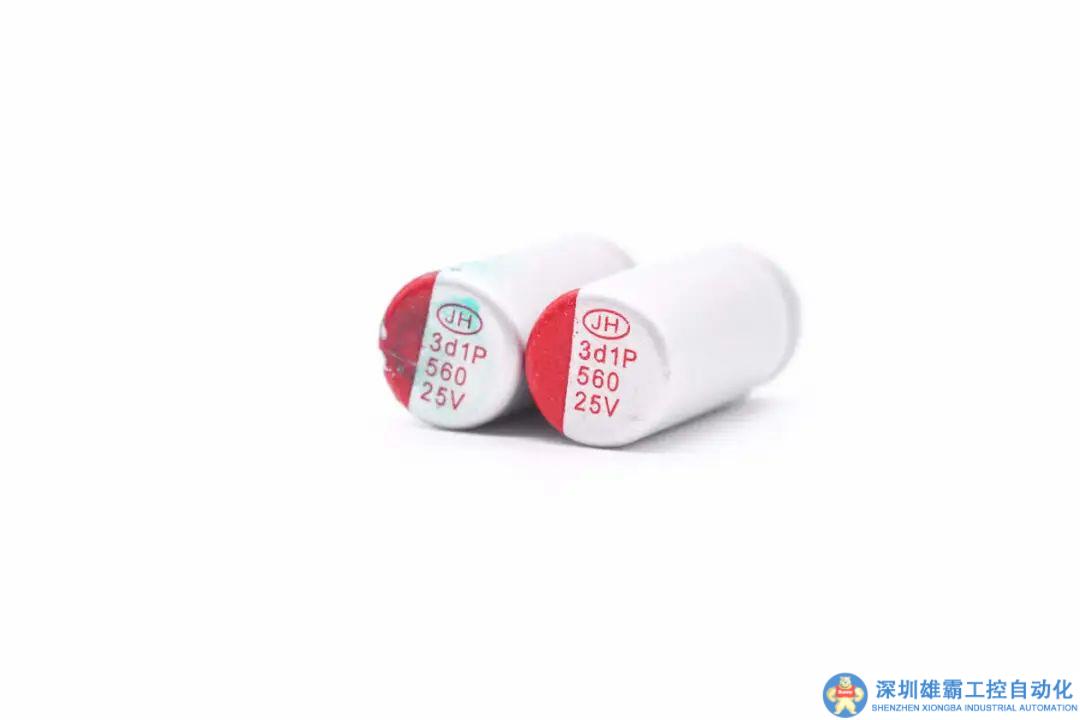

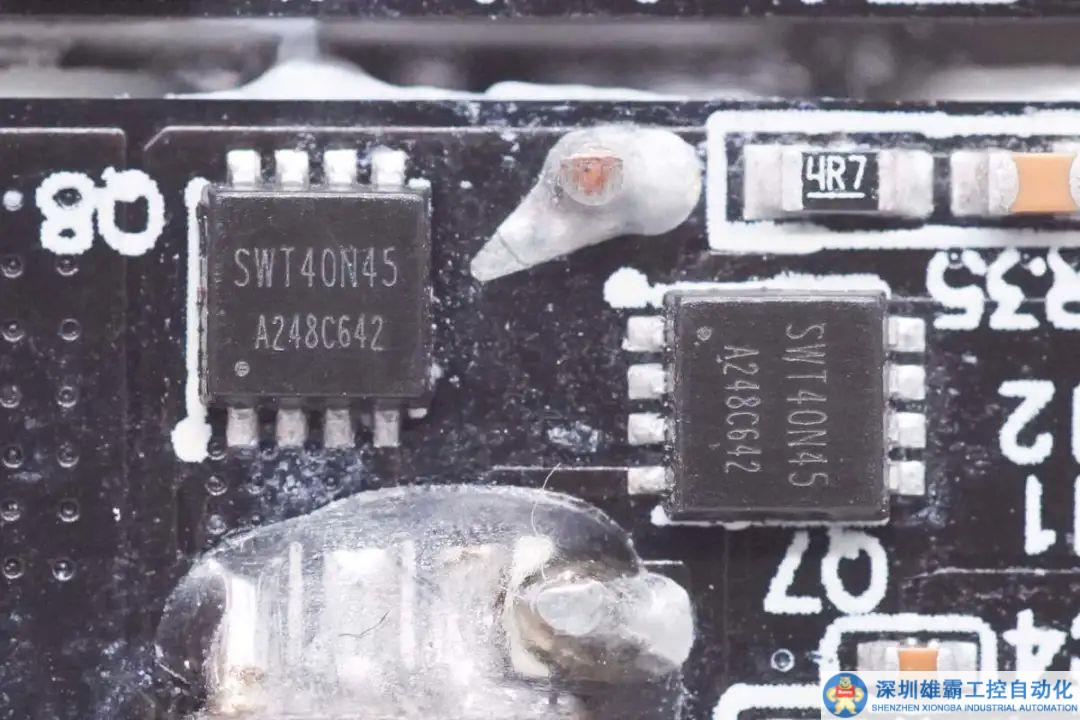

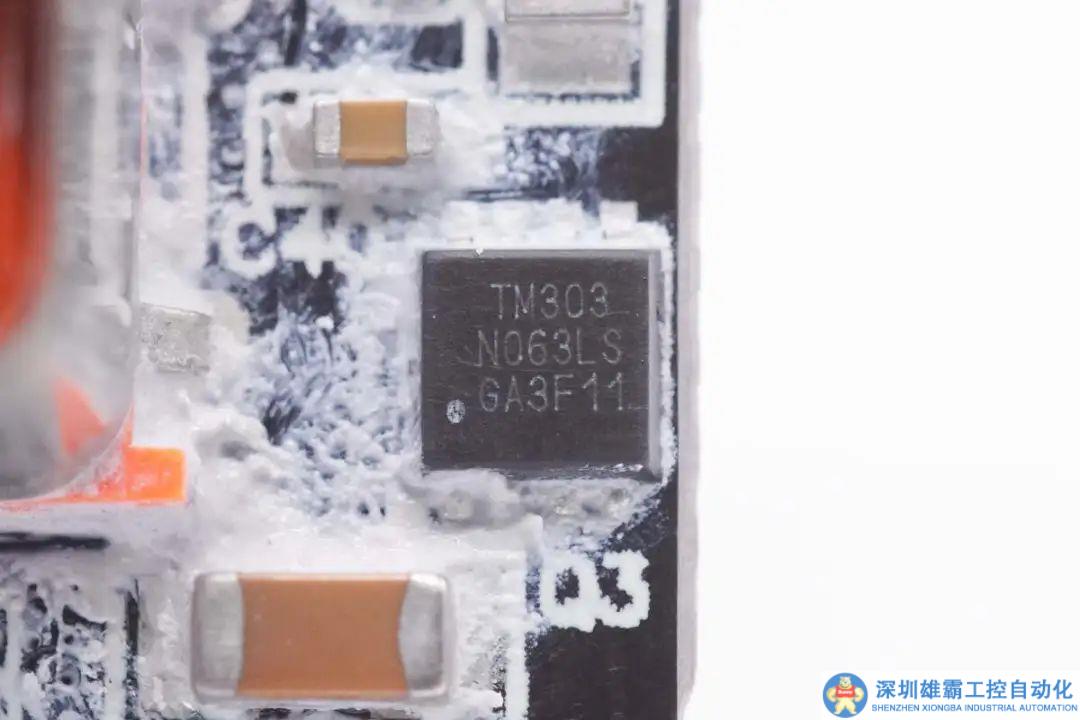

輸出采用兩路智融SW3516P降壓芯片，并使用芯海科技CSU32P10 MCU進行功率自動分配控制。內部高壓濾波電容來自昱光電子，輸出濾波電容來自江海，PCBA模塊粘貼導熱墊，并包裹黃銅散熱片，充電器內部做工和用料都很扎實，降低長時間滿載使用溫升。
