鉅?？萍纪瞥隽艘豢?5W雙口氮化鎵充電器，這款充電器配有國標插腳，采用方塊造型設計，便于日常攜帶和收納。充電器具有雙USB-C接口，單口使用時任意單口均支持35W輸出功率，滿足蘋果筆記本電腦和手機充電使用。在雙口同時使用時，降為5V輸出。下面充電頭網就帶來鉅?？萍歼@款35W氮化鎵充電器的拆解，一起看看內部的芯片方案。

此前充電頭網還拆解過鉅海100W 2A2C氮化鎵充電器、鉅海65W 2C1A氮化鎵充電器等產品，歡迎查閱。

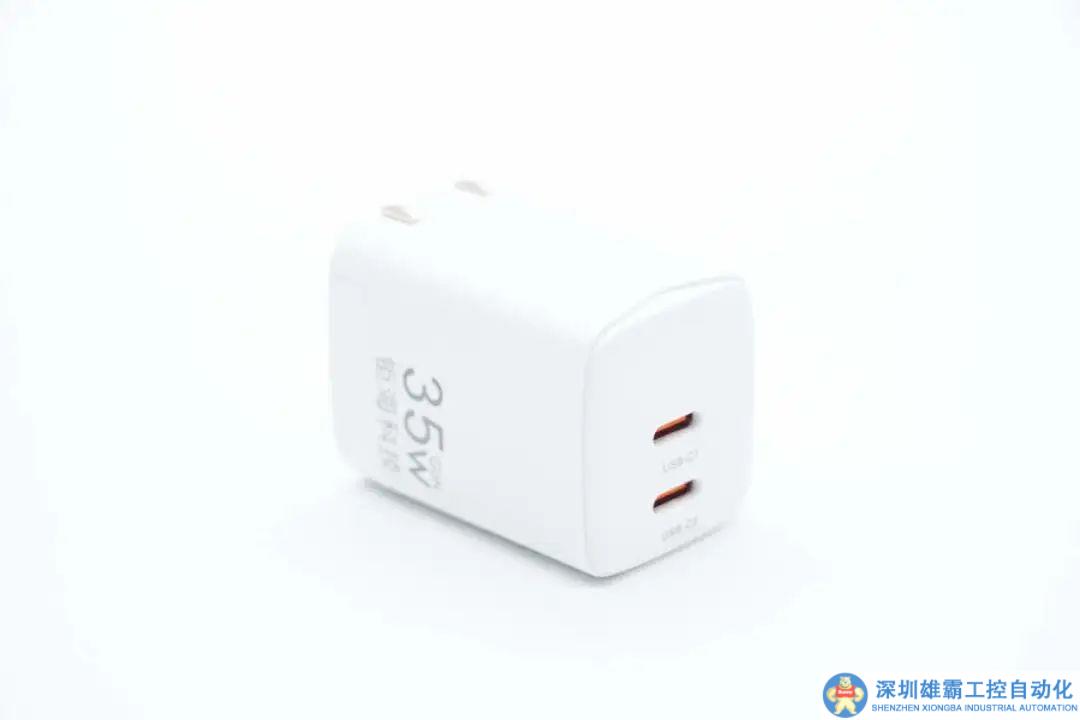

鉅海35W快充充電器外觀

充電器采用PC防火材質白色外殼，腰身表面磨砂撞色設計，輸出端邊緣小一圈設計。

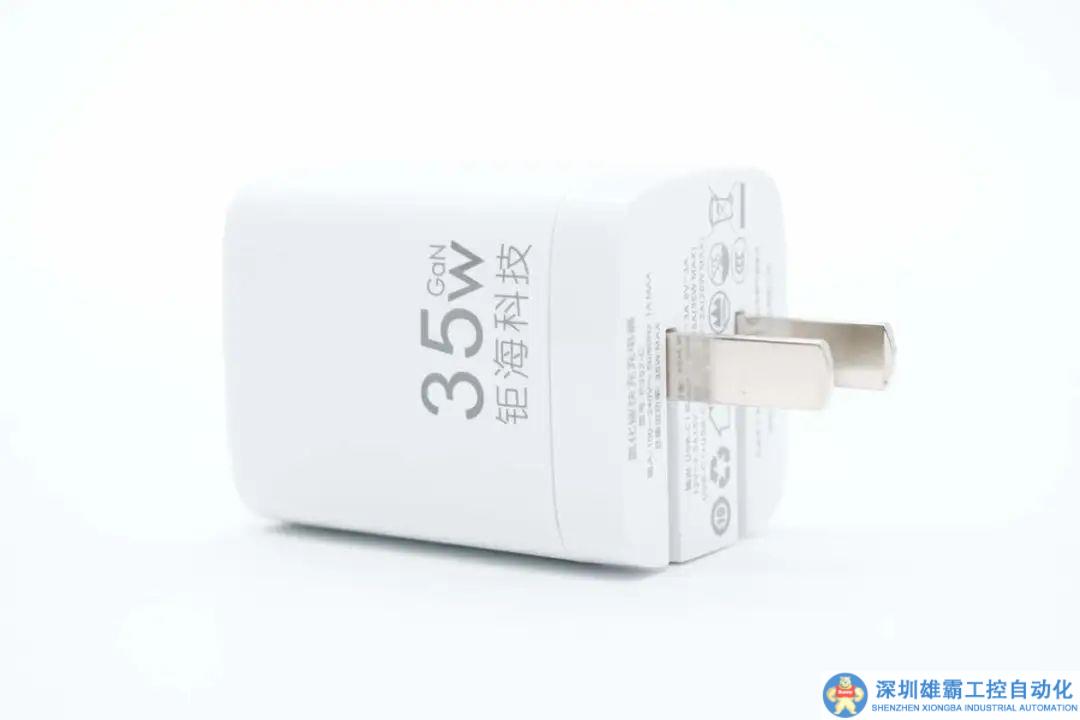

腰身一面印有鉅?？萍己?5W GaN字樣。

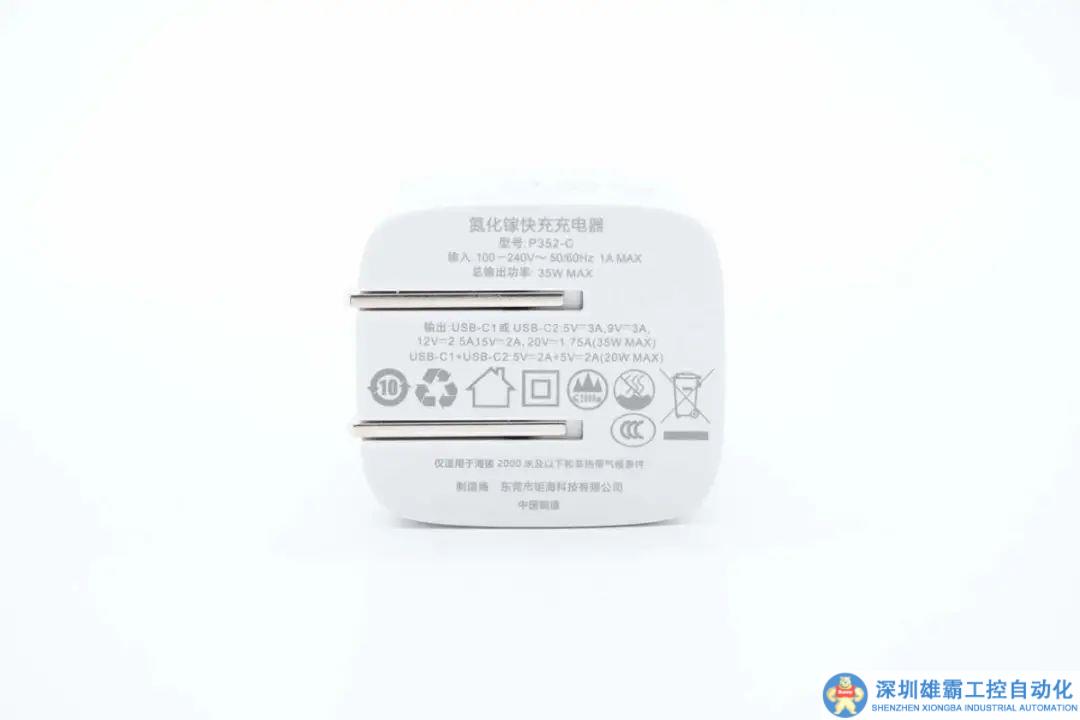

輸入端外殼印有充電器規格參數。

充電器參數特寫

型號：P352-C

輸入：100-240V~50/60Hz 1A Max

USB-C1/C2輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.75A

USB-C1+USB+C2：5V2A+5V2A

制造商：東莞市鉅?？萍加邢薰?/p>

地址: 東莞市長安鎮沙頭裕成路22號1號樓

官網: www.galasea.com.cn

電話：林生15989596569

充電器通過了CCC認證。

充電器配備可折疊國標插腳。

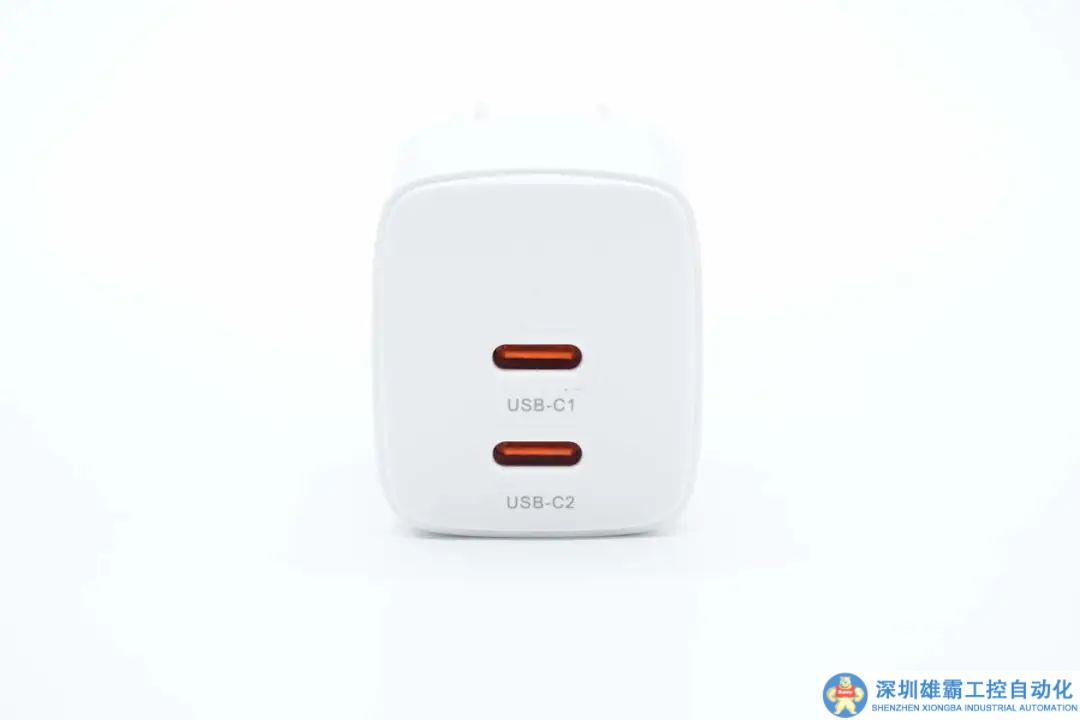

另一端配備雙USB-C接口。

實測這款充電器機身長度為46.18mm。

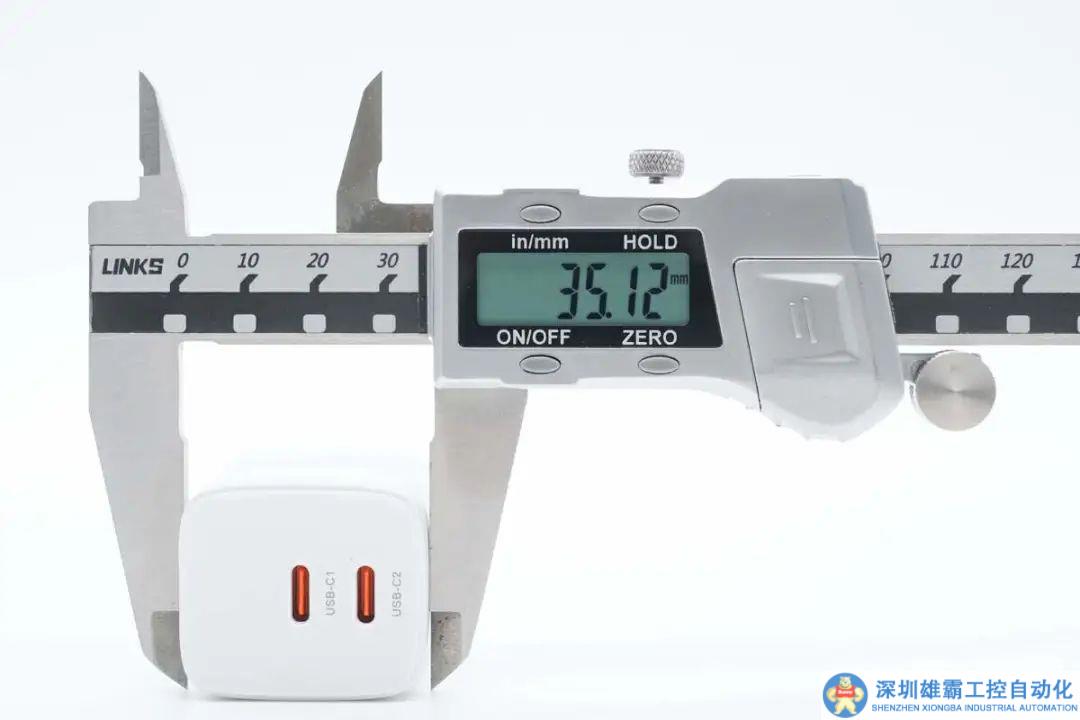

寬度為35.12mm。

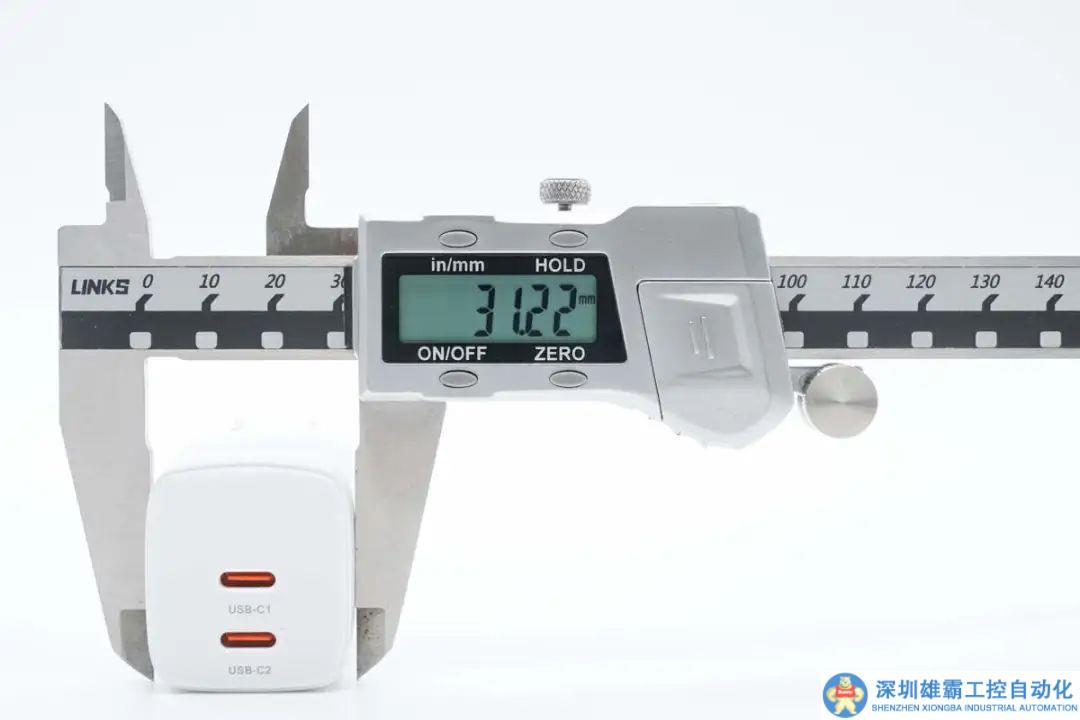

厚度為31.22mm。

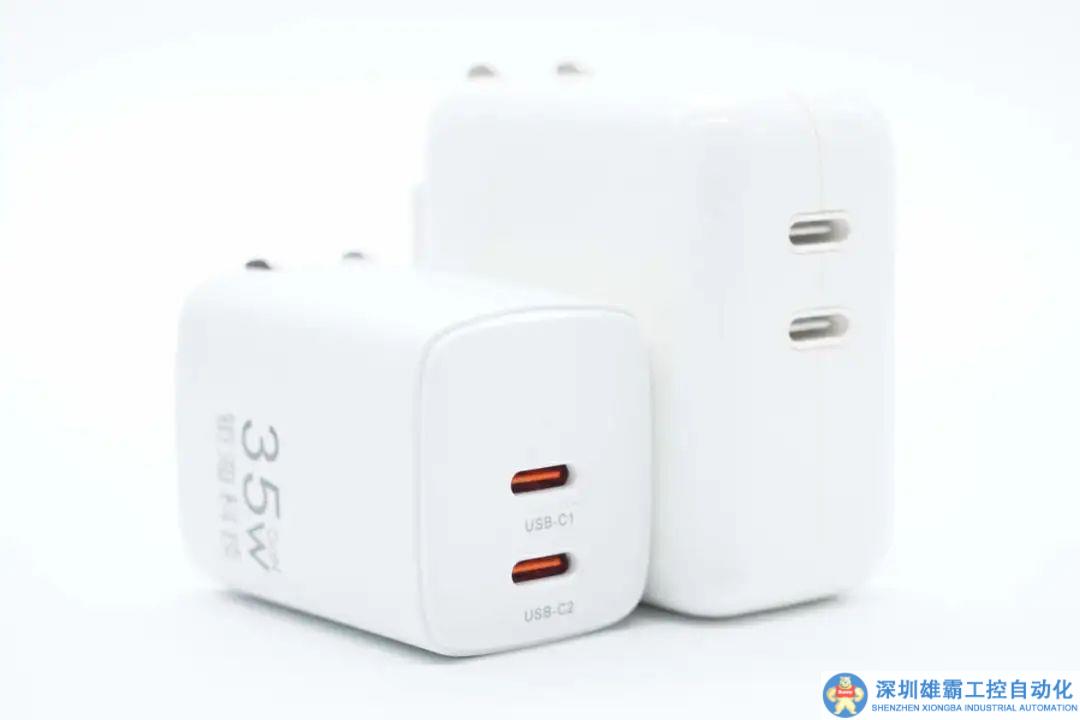

和蘋果35W充電器對比，體積優勢明顯。

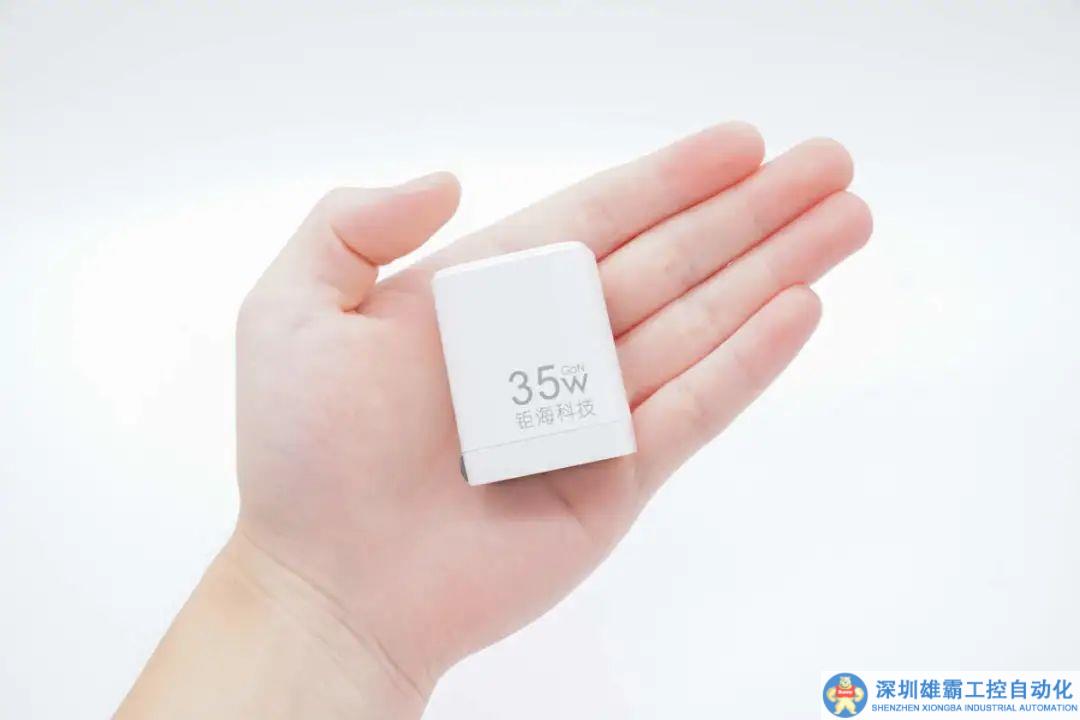

充電器拿在手上的大小直觀感受。

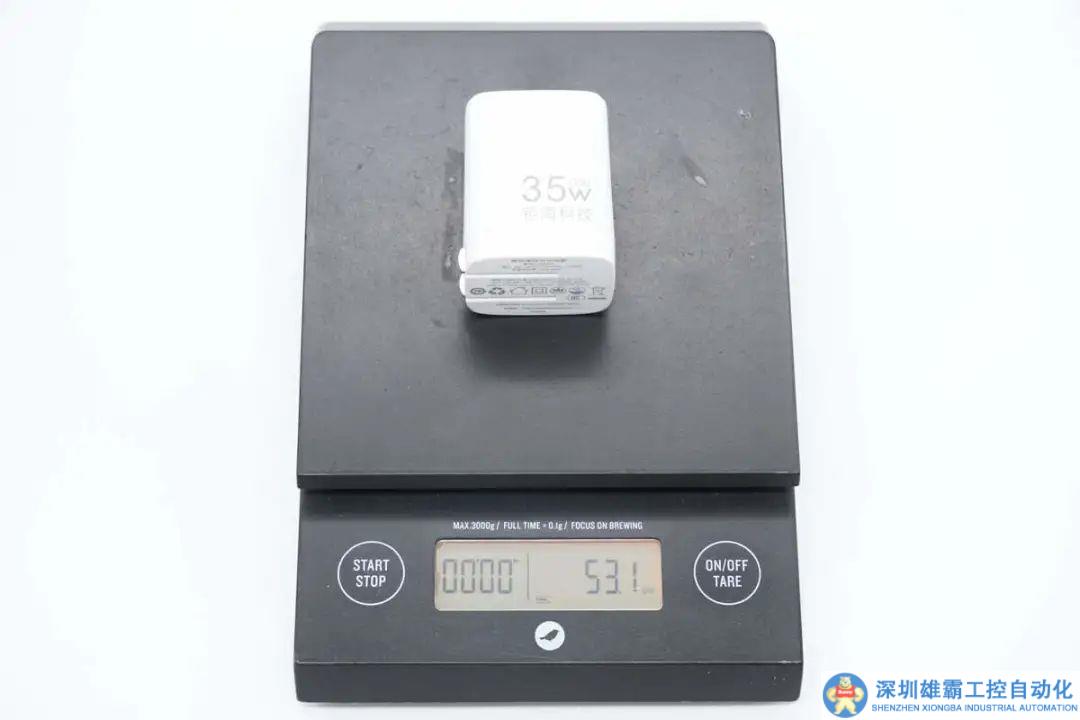

另外測得充電器凈重約為53g。

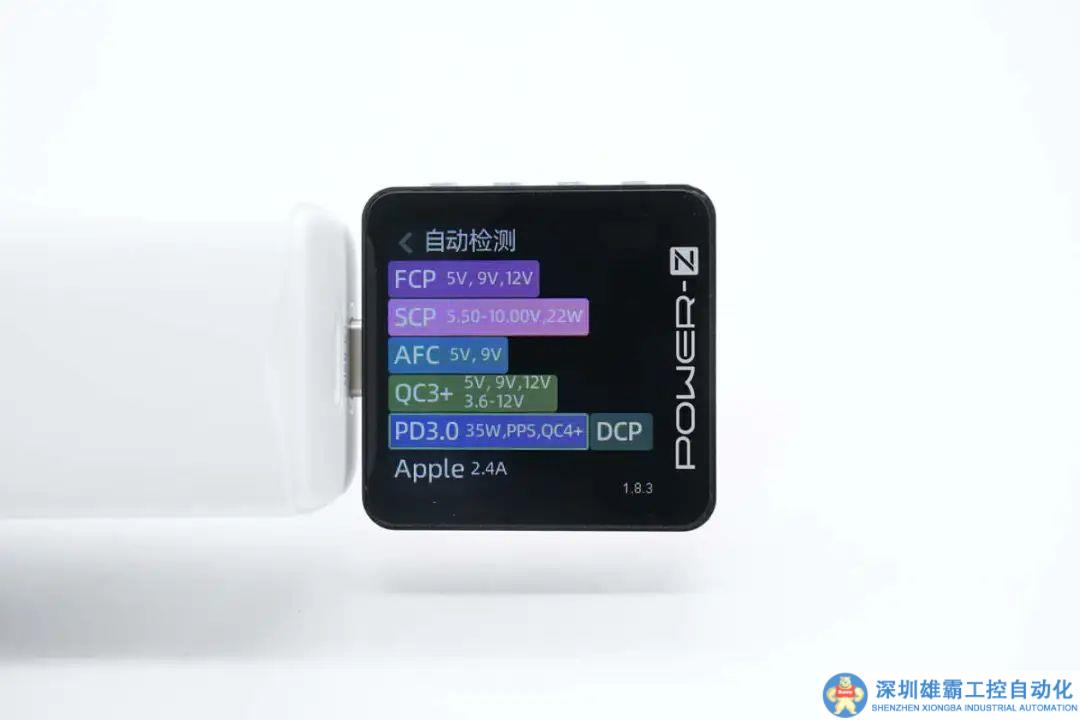

充電器兩個USB-C口性能完全相同，支持功率盲插。使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.75A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

鉅海35W快充充電器拆解

看完了這款氮化鎵充電器的外觀和測試，下面就進行拆解，一起看看內部的芯片方案。

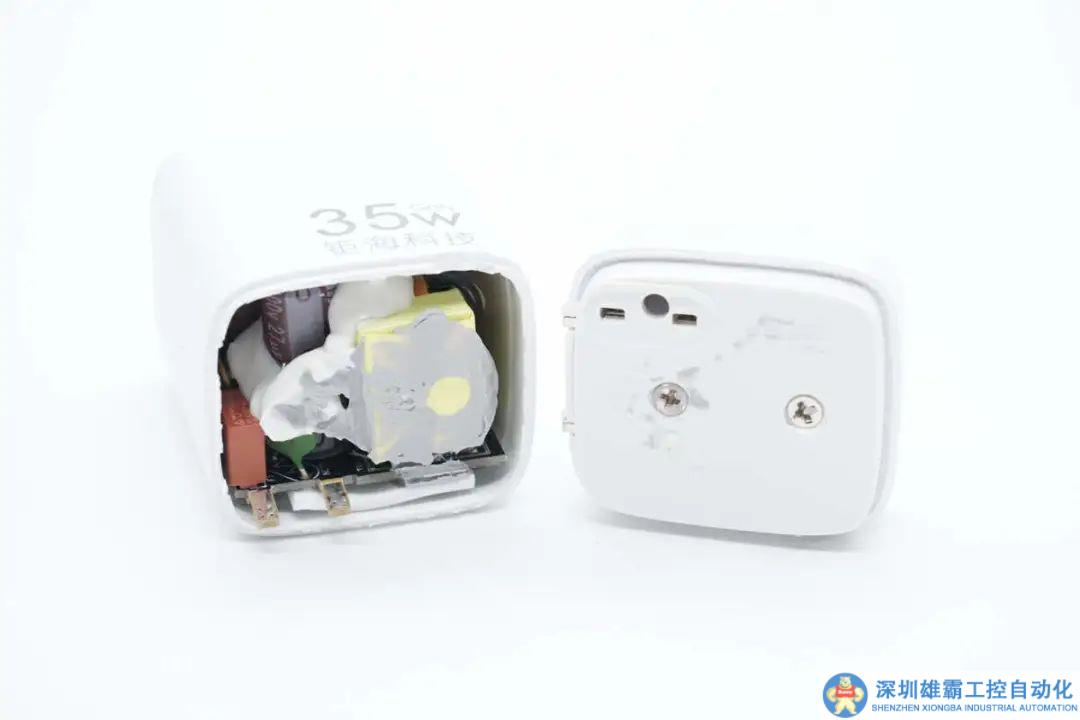

首先沿外殼接縫拆開充電器外殼，PCBA模塊通過舌片連接折疊插腳。

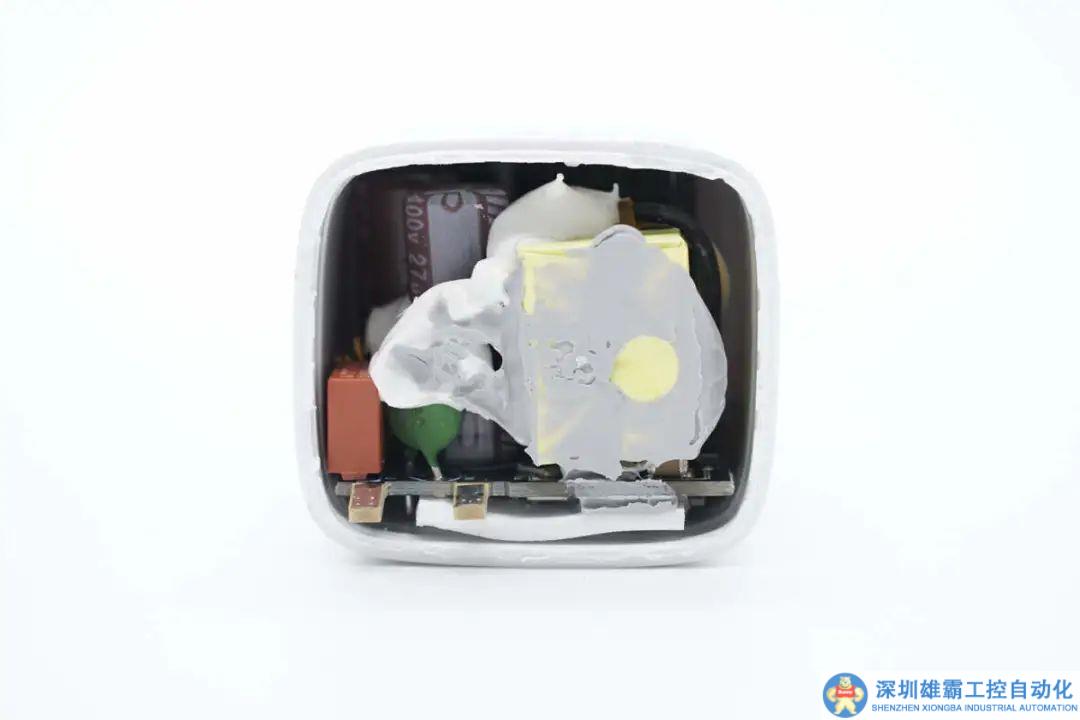

PCBA模塊涂膠并粘貼導熱墊加強散熱。

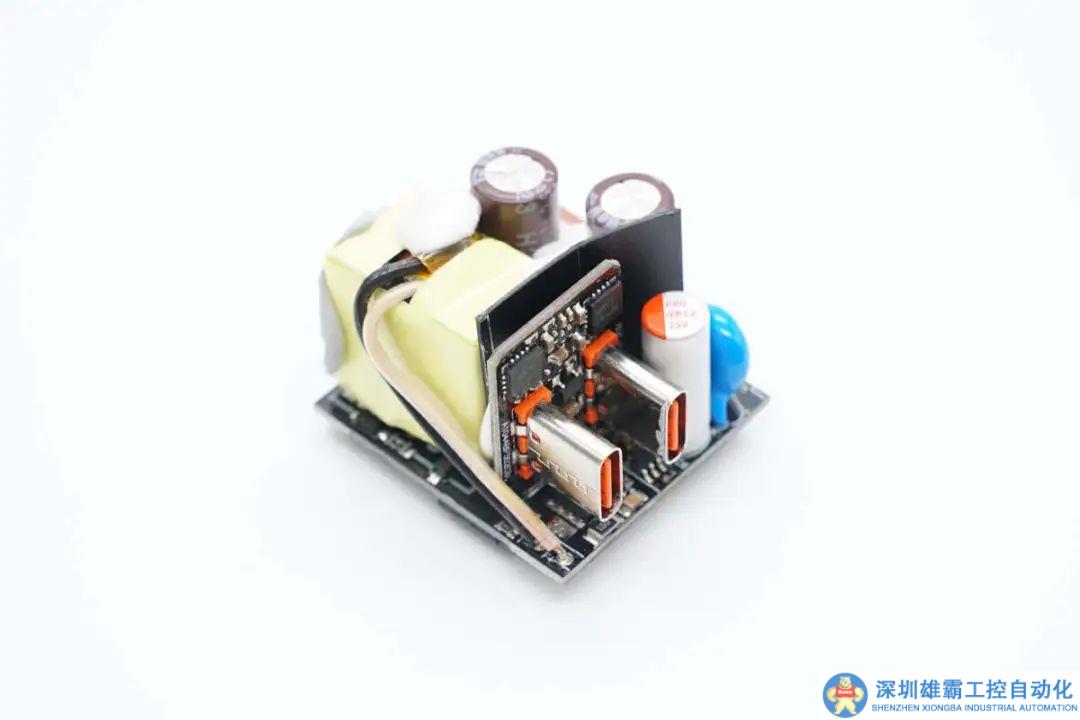

從殼體中取出PCBA模塊，元件之間打膠加固。

變壓器，電解電容等元件大量打膠加固成為一個整體。

輸出小板通過麥拉片與變壓器絕緣。

麥拉片穿過PCB開槽用于初次級絕緣。

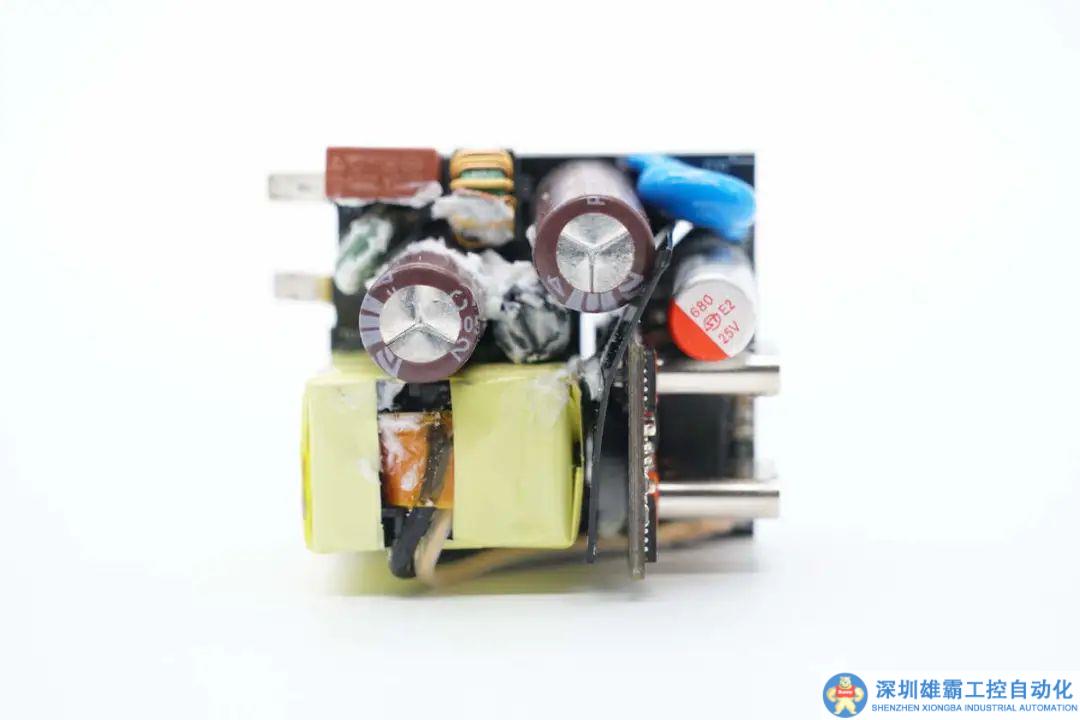

PCBA模塊正面一覽，左上角為輸入端，焊接保險絲，NTC浪涌抑制電阻，共模電感。下方焊接高壓濾波電容，差模電感。左下方焊接變壓器。在右上角焊接藍色Y電容和輸出濾波電容，右下角焊接協議小板，小板上焊接USB-C母座和協議芯片。

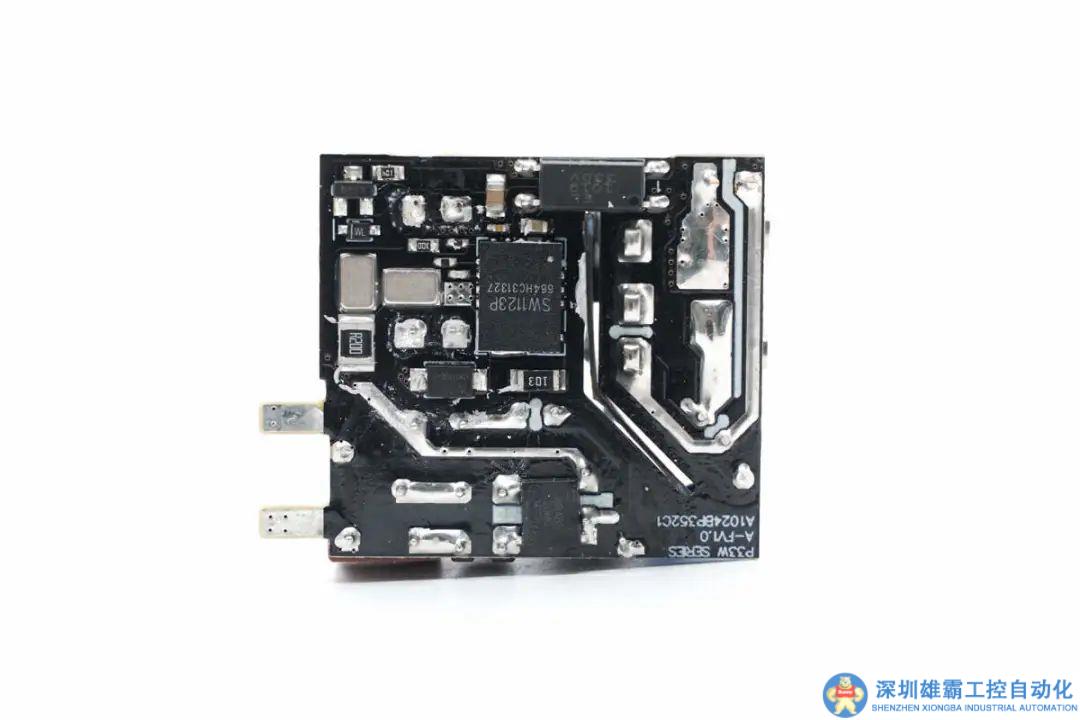

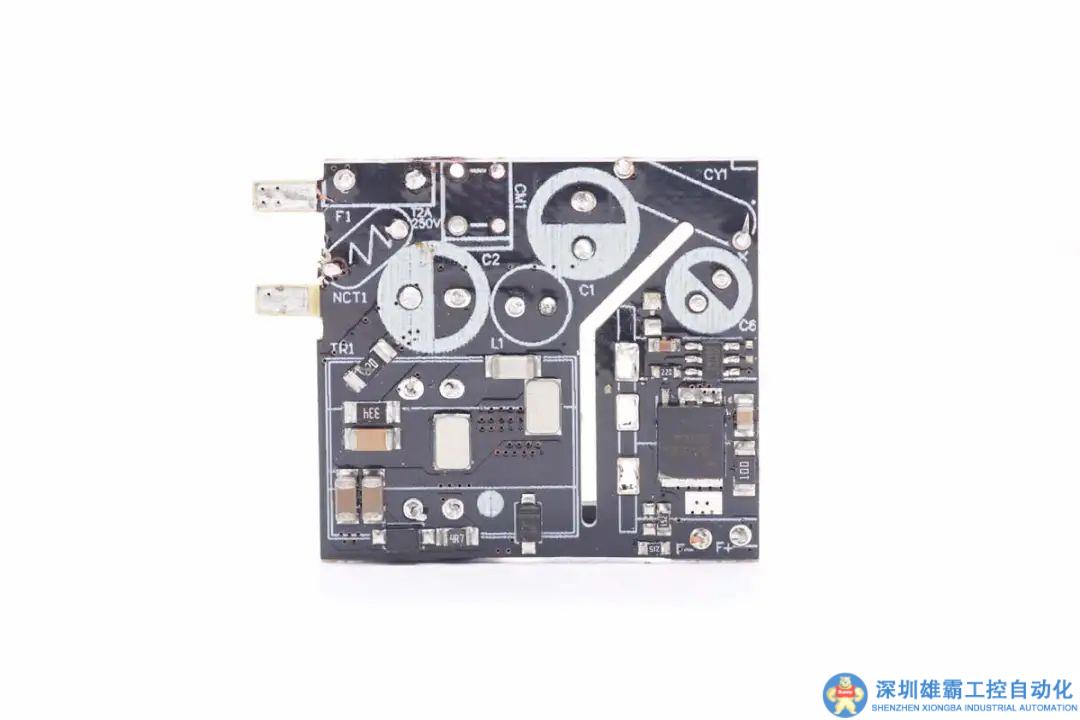

PCBA模塊背面一覽，下方焊接整流橋，上方焊接氮化鎵合封芯片和反饋光耦。

通過對PCBA模塊的觀察發現，鉅海這款35W氮化鎵充電器采用反激開關電源設計，搭配同步整流，寬范圍電壓輸出。輸出電壓由協議芯片通過光耦反饋調節，實現單口快充，雙口5V的輸出策略。下面我們就從輸入端開始了解整個充電器的設計和用料。

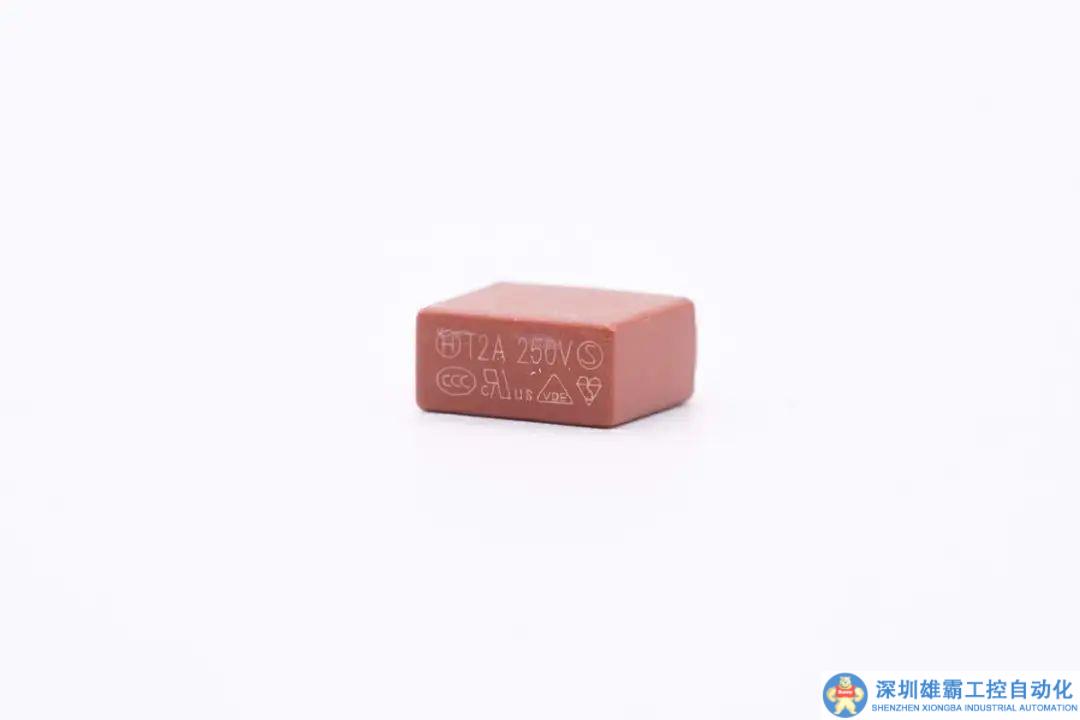

輸入延時保險絲規格為2A 250V。

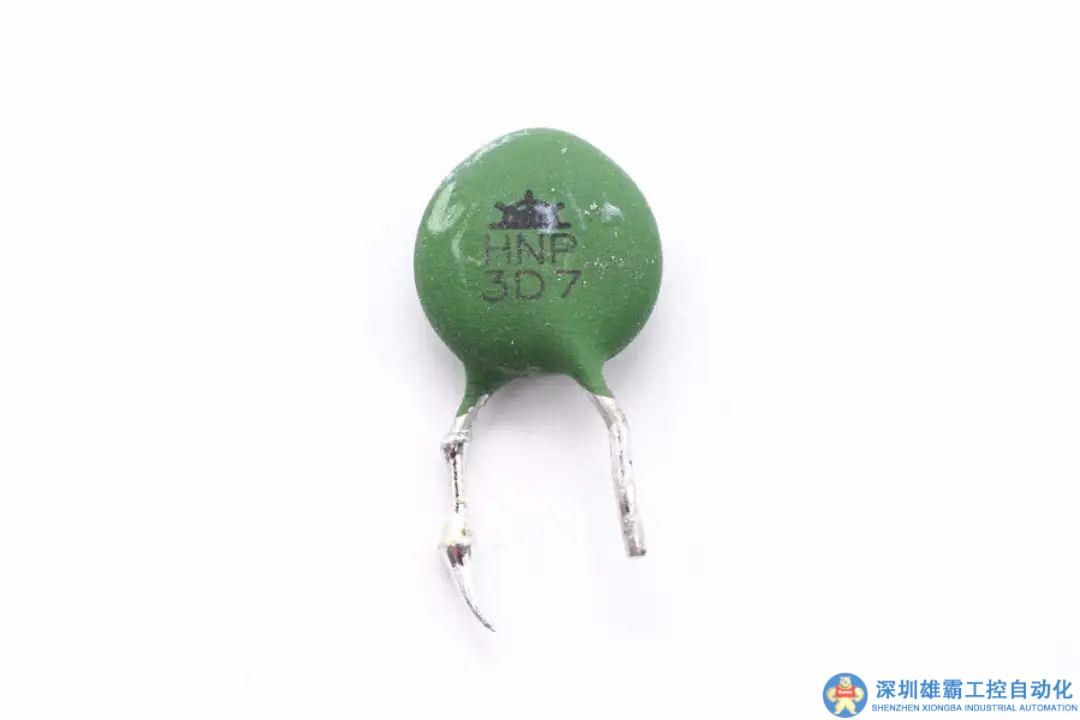

綠色NTC熱敏電阻用于抑制浪涌電流。

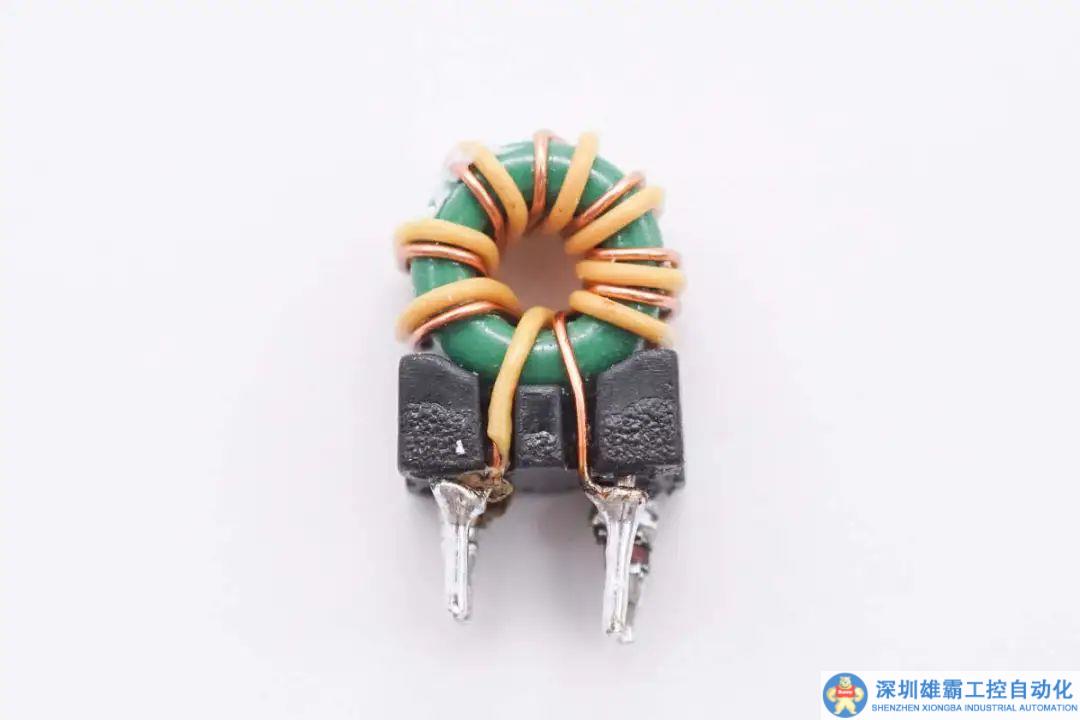

共模電感采用漆包線和絕緣線繞制，底部焊接絕緣支架。

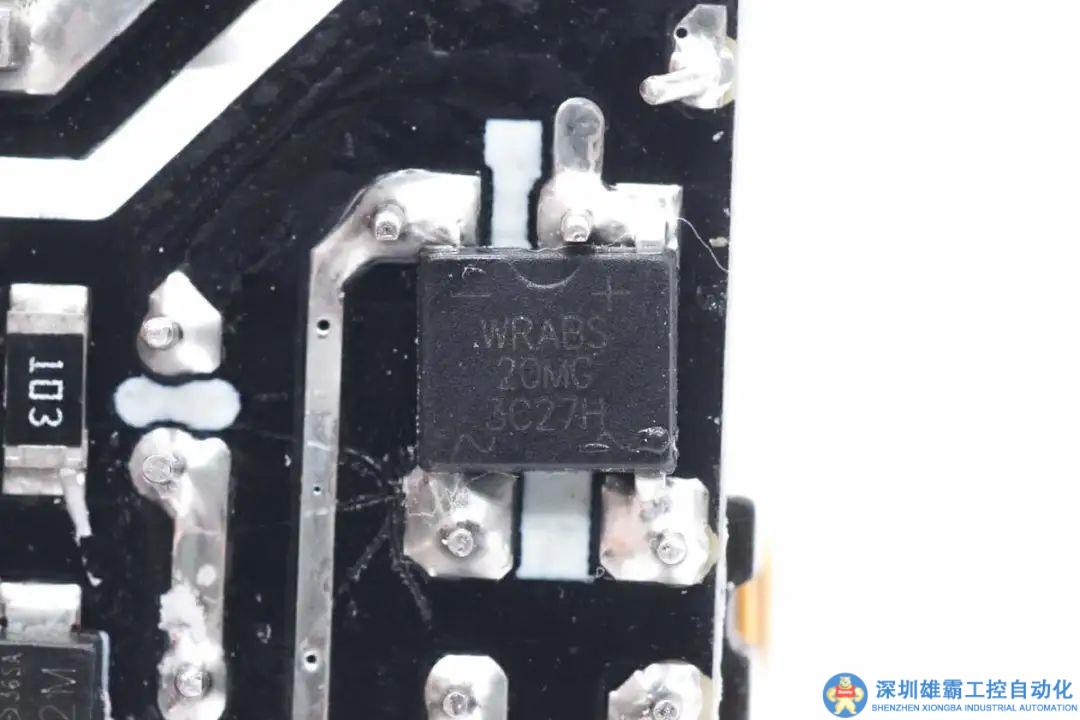

整流橋來自沃爾德，型號WRABS20MG，規格為2A 1000V。

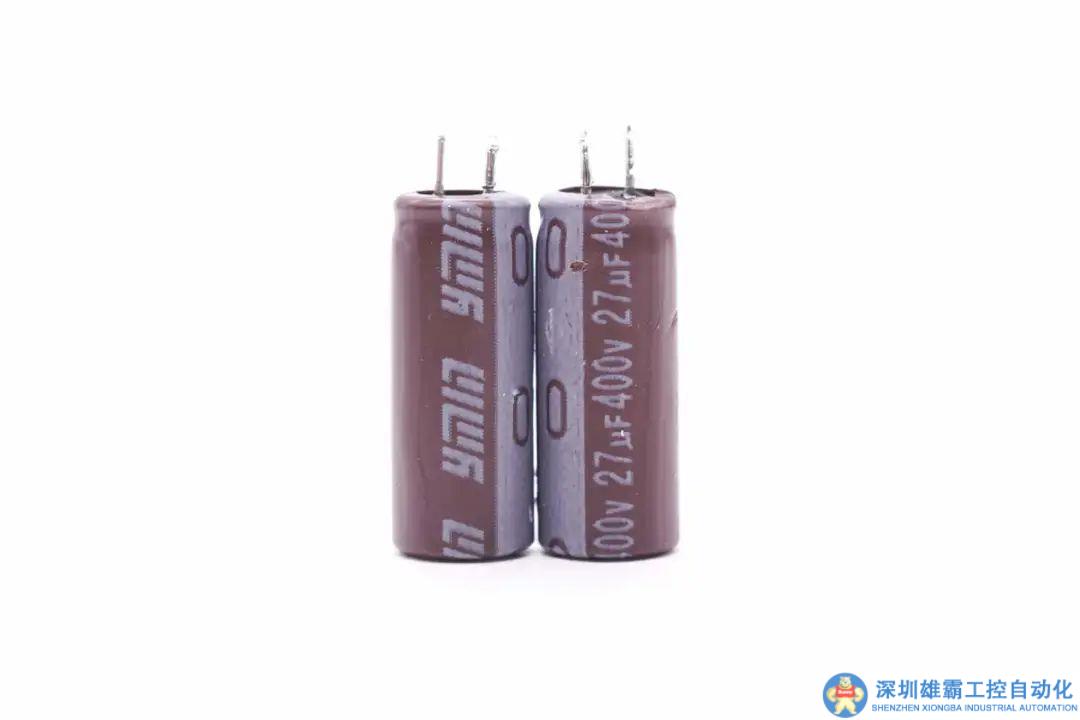

高壓濾波電容來自永銘，規格為27μF400V，兩顆并聯。

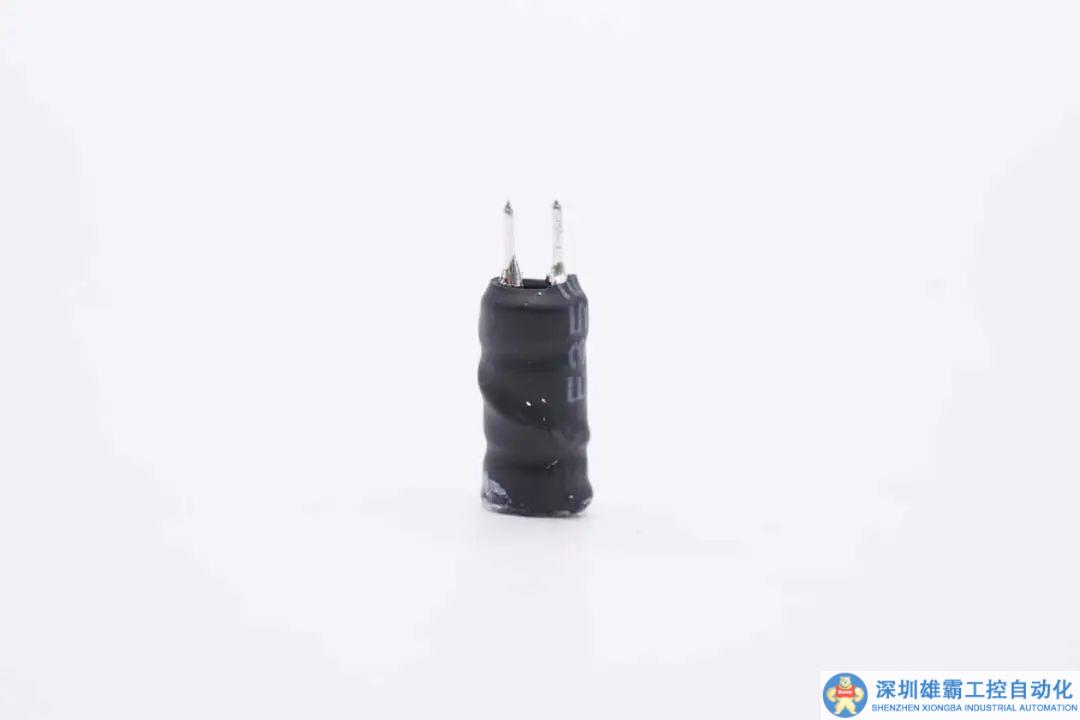

差模電感外套熱縮管絕緣。

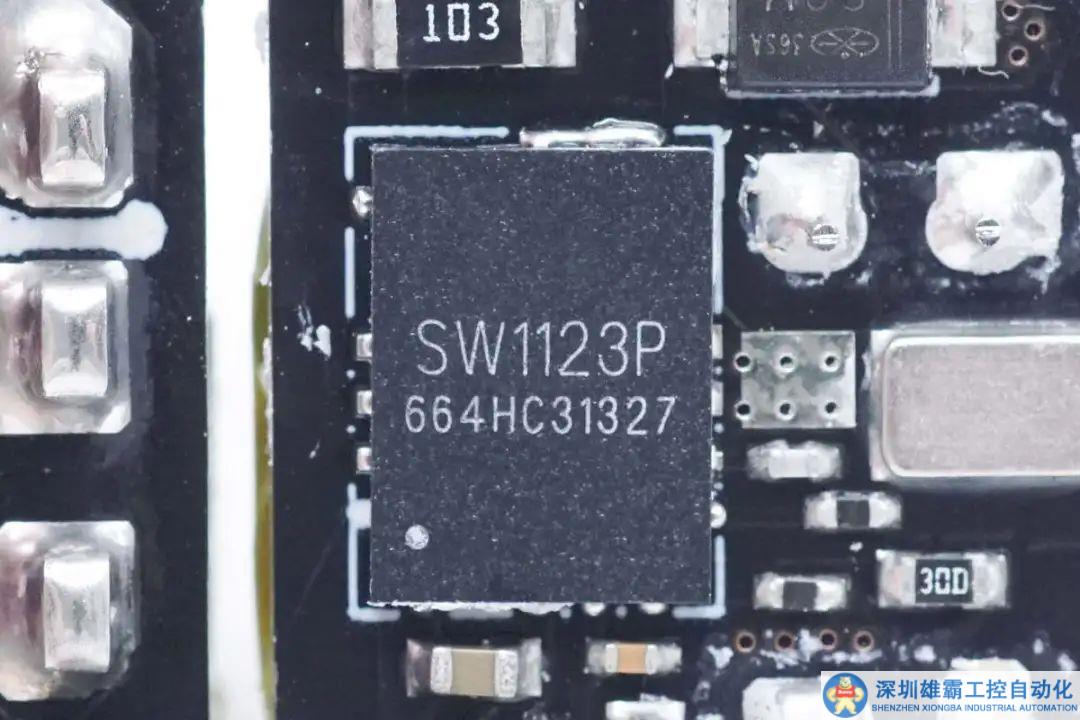

充電器內置智融SW1123合封氮化鎵芯片，這是一顆集成650V耐壓，400mΩ導阻氮化鎵開關管的高頻準諧振反激變換器，芯片內部集成了700V高壓啟動電路，線電壓掉電檢測。

SW1123運行在帶谷底鎖定的谷底開啟模式，降低開關損耗，并集成頻率抖動功能優化EMI性能。芯片支持突發模式，當負載降低時自動進入突發模式優化輕載效率，空載待機功耗低于50mW，滿足六級能耗要求。

SW1123支持7-90V超寬范圍供電，支持最高300KHz開關頻率，采用散熱增強的QFN6*8封裝，可通過過孔導熱來降低芯片溫升，優化走線，簡化散熱設計。芯片內置多重完善的保護功能，并支持外接NTC檢測充電器溫升，實現全面的保護設計。

智融 SW1123 資料信息。

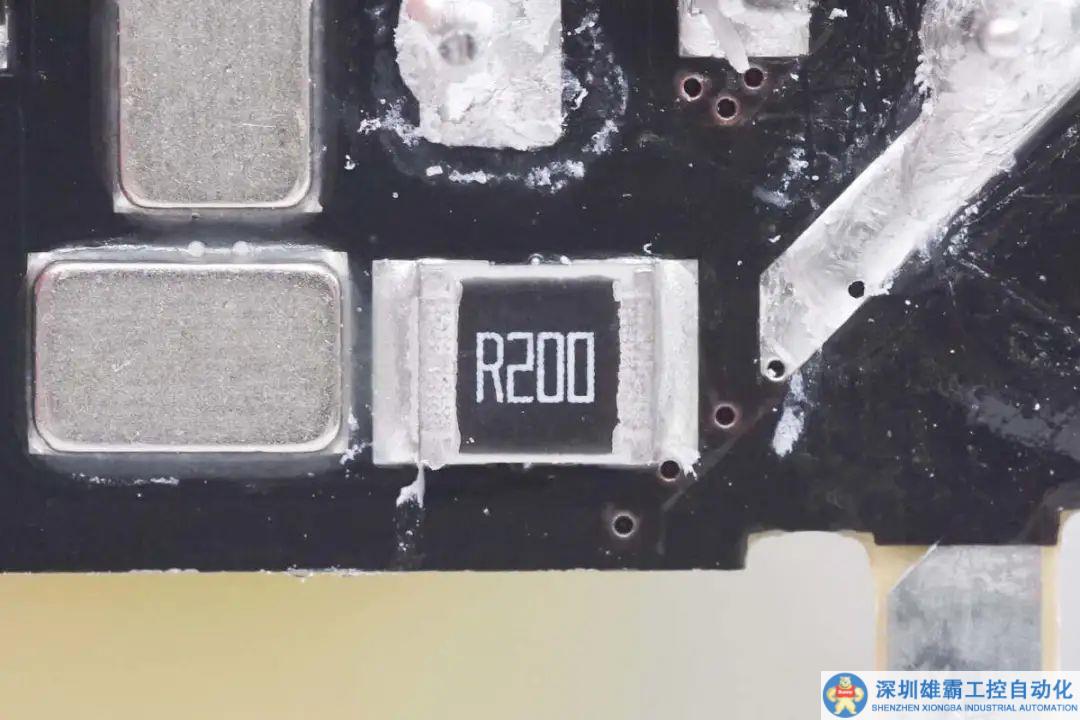

200mΩ電阻用于檢測初級電流。

變壓器磁芯纏繞膠帶絕緣。

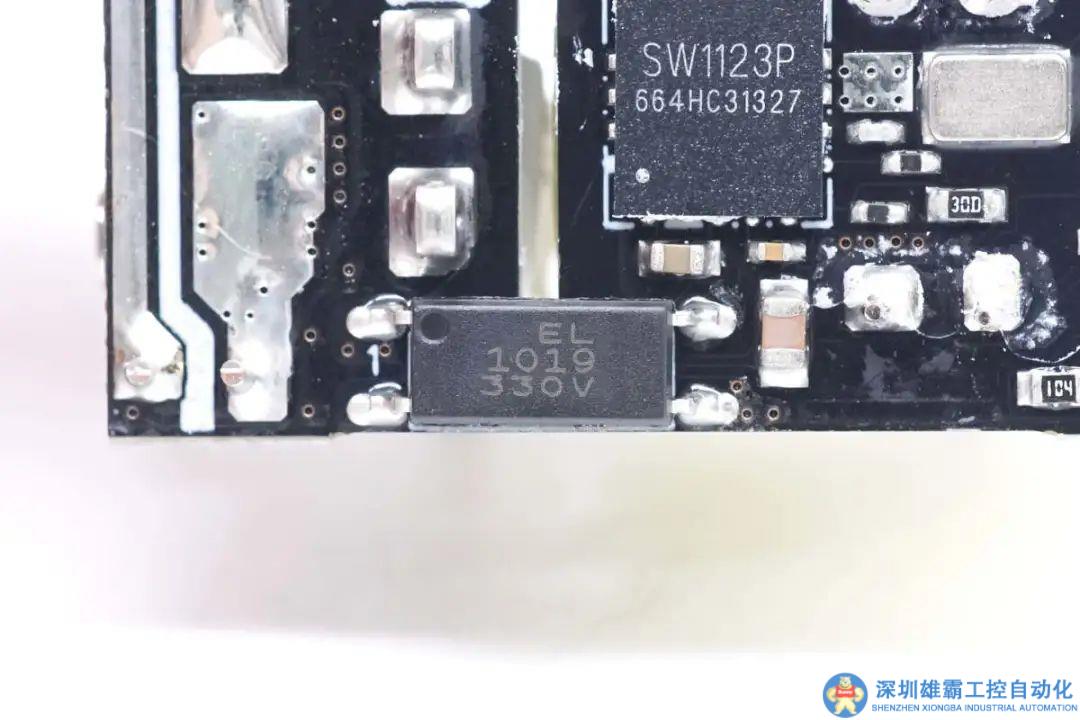

億光 EL1019光耦用于輸出電壓反饋調節。

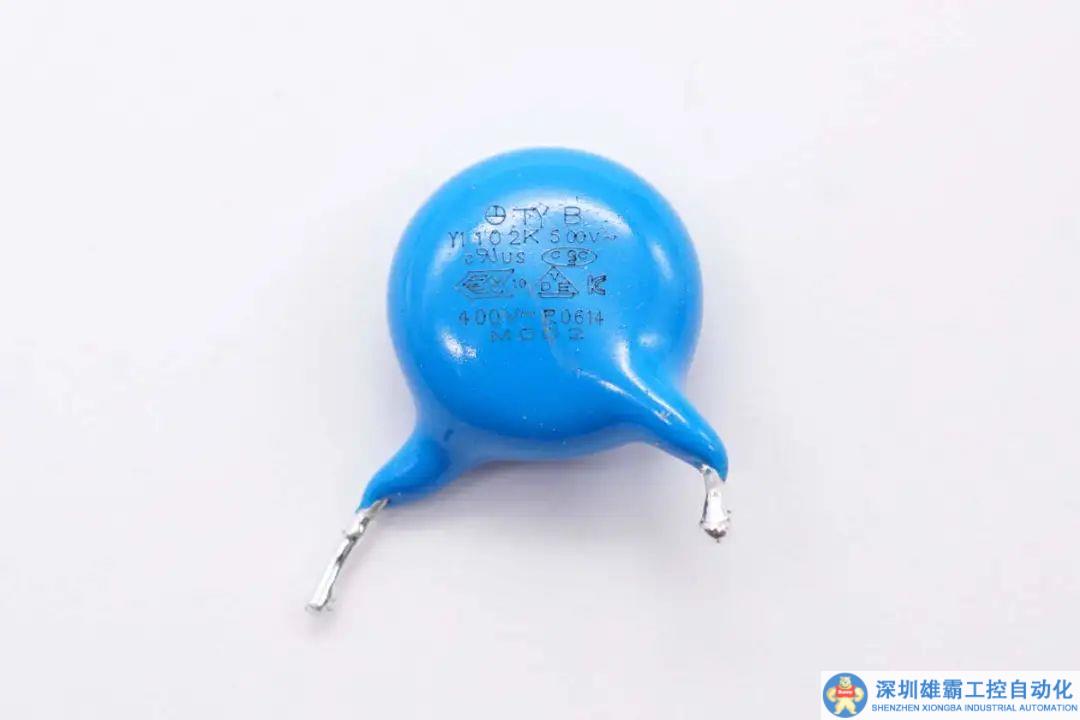

藍色Y電容特寫。

PCBA模塊輸出側焊接同步整流控制器和同步整流管。

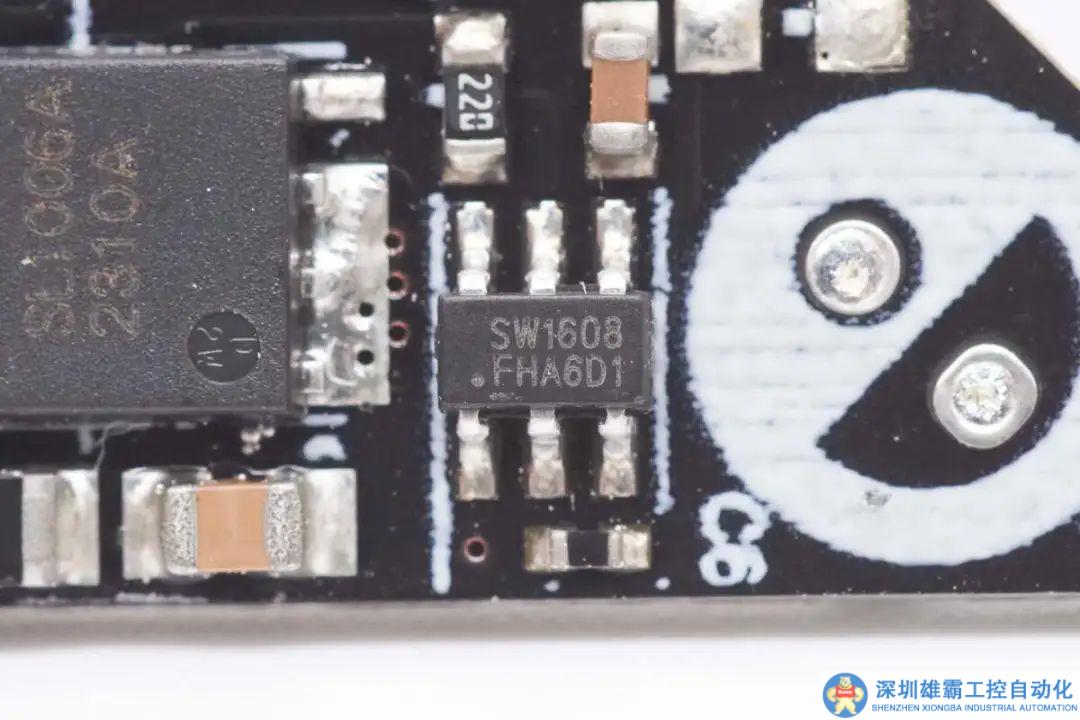

同步整流控制器來自智融科技，型號SW1608，是一款針對離線式反激變換器的副邊同步整流管(MOSFET)驅動的高性能控制器，并且VCC具有自供電功能，無需輔助繞組供電并支持寬輸出電壓范圍。支持High Side或Low Side應用場景，支持CCM/QR/DCM工作模式。

SW1608內部集成智能導通檢測功能，可以防止DCM模式下振鈴引起的誤導通，芯片具有超低關斷傳輸延遲和強下拉電流能力，可以顯著降低整流管的電壓應力。芯片內部還集成無源下拉功能，在控制器供電電壓未達到工作電壓前，可以防止同步整流管錯誤導通。

智融 SW1608 資料信息。

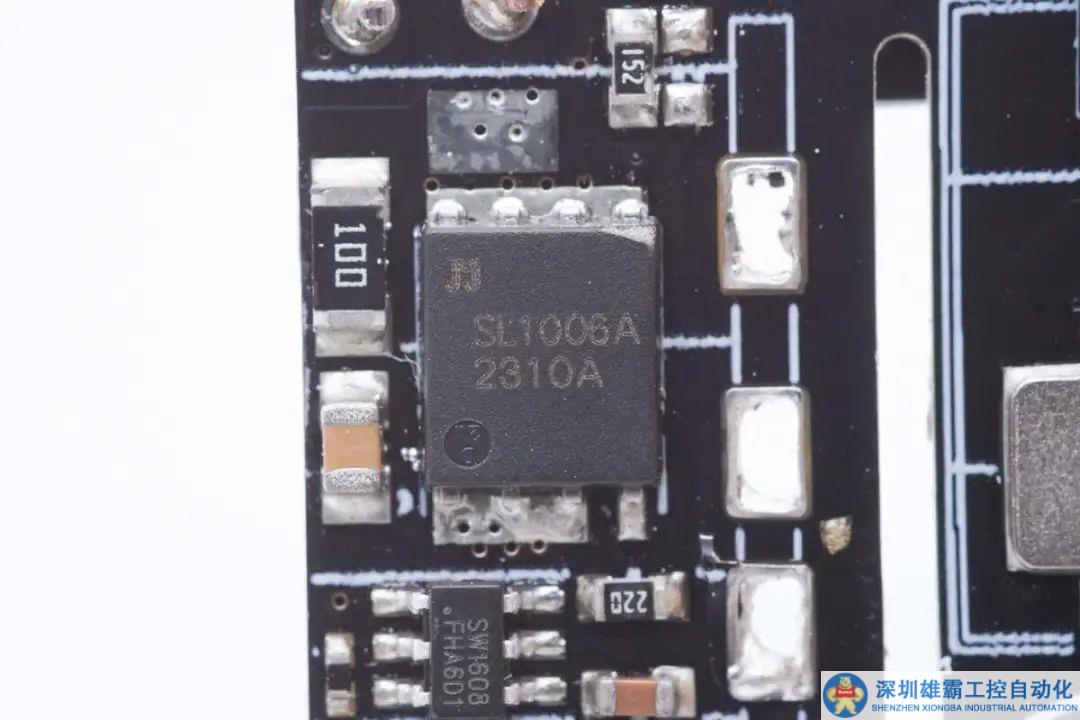

同步整流管來自捷捷微，型號JMSL1006A，是一顆耐壓100V，導阻4.7mΩ的NMOS，采用PDFN5*6-8L封裝。

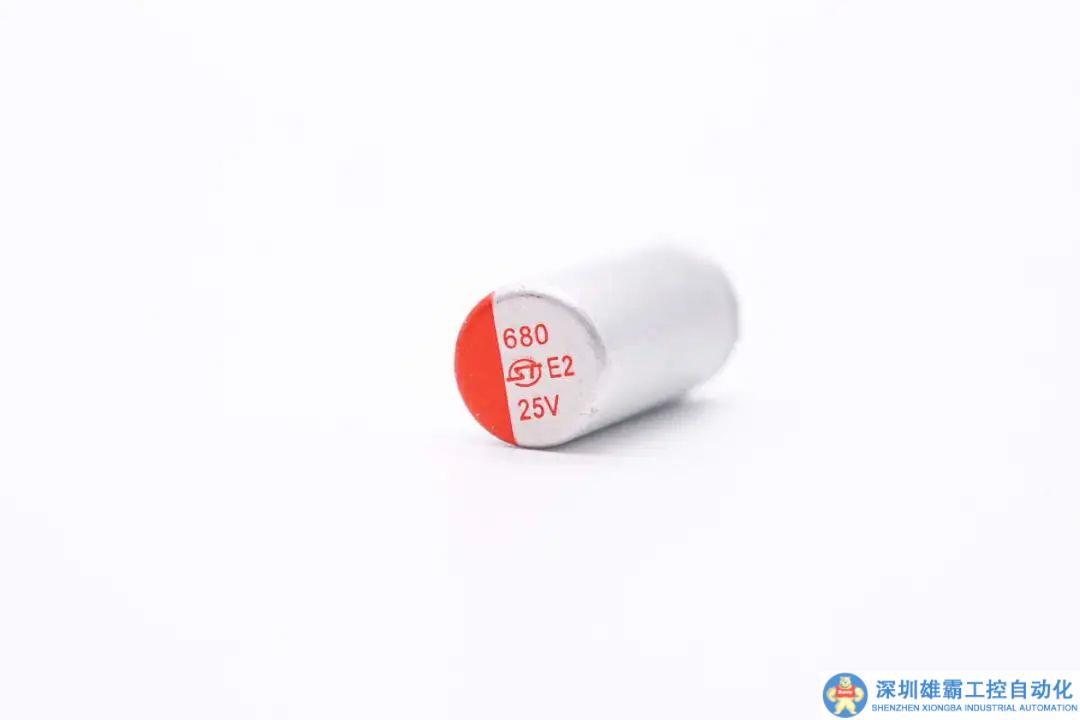

輸出濾波電容來自盛通，為E2系列固態電容，規格為680μF 25V。

輸出小板正面焊接協議芯片，VBUS開關管和電流取樣電阻，以及兩個USB-C母座。

兩個USB-C母座為過孔焊接固定，牢固耐用。

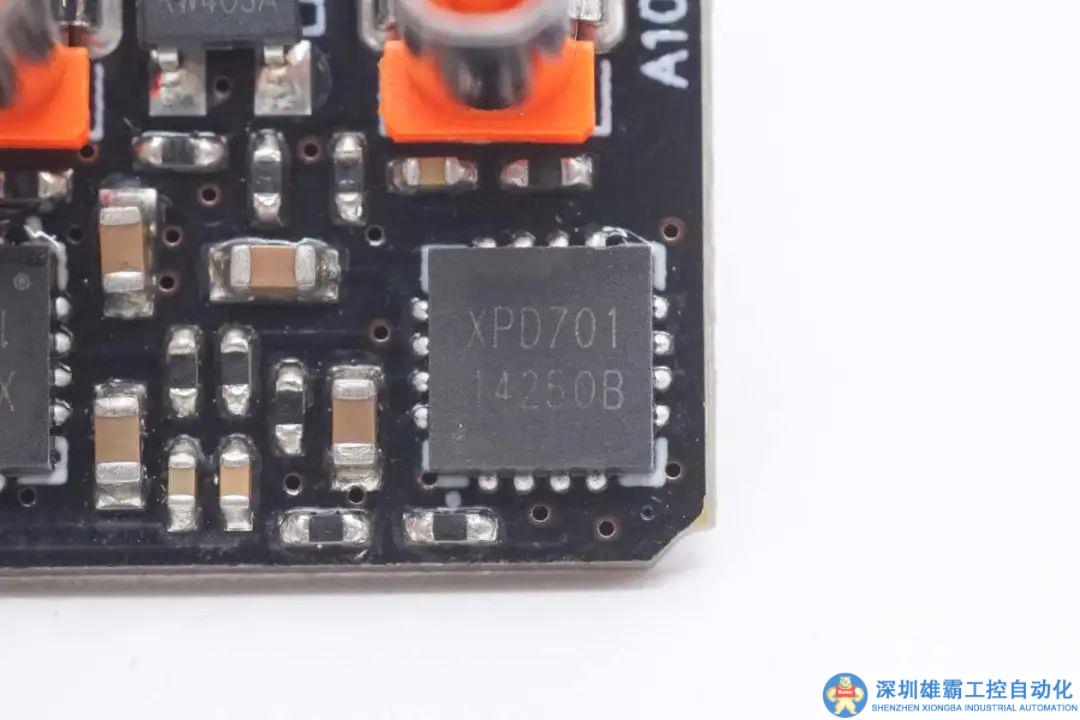

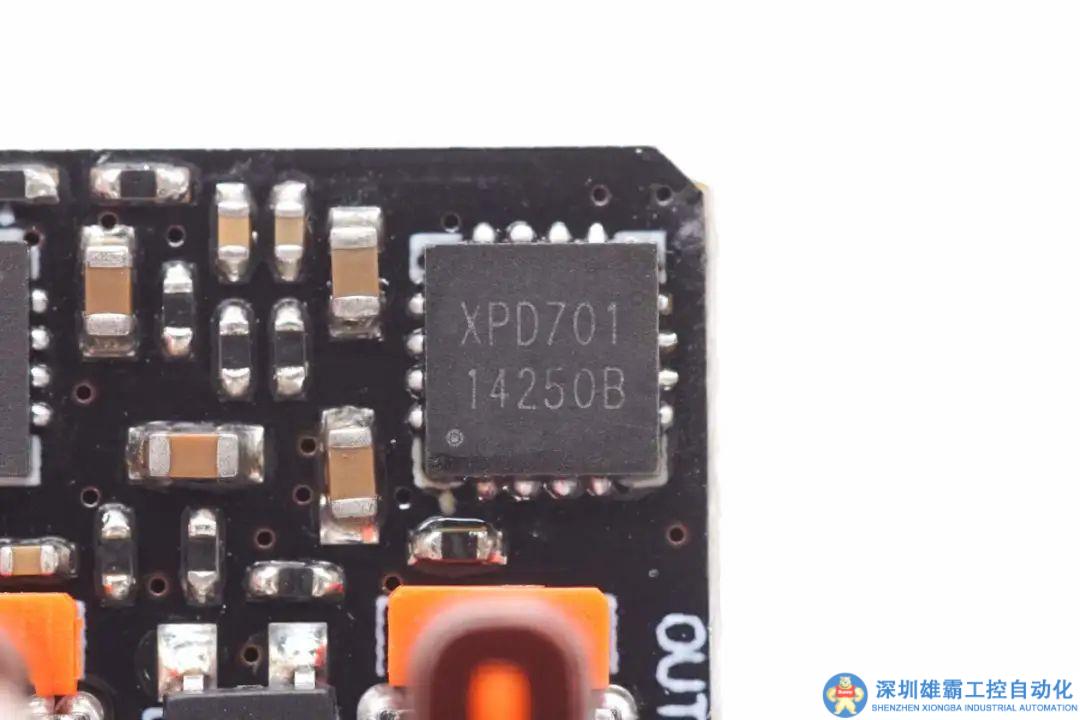

協議芯片來自富滿微，型號XPD701，是一顆單口協議芯片，支持100W PD快充和多種快充協議，并且支持XPD-LINK互聯功能，芯片內置完善的保護功能，適用于適配器和多口充電器等應用。

另一顆協議芯片型號相同。

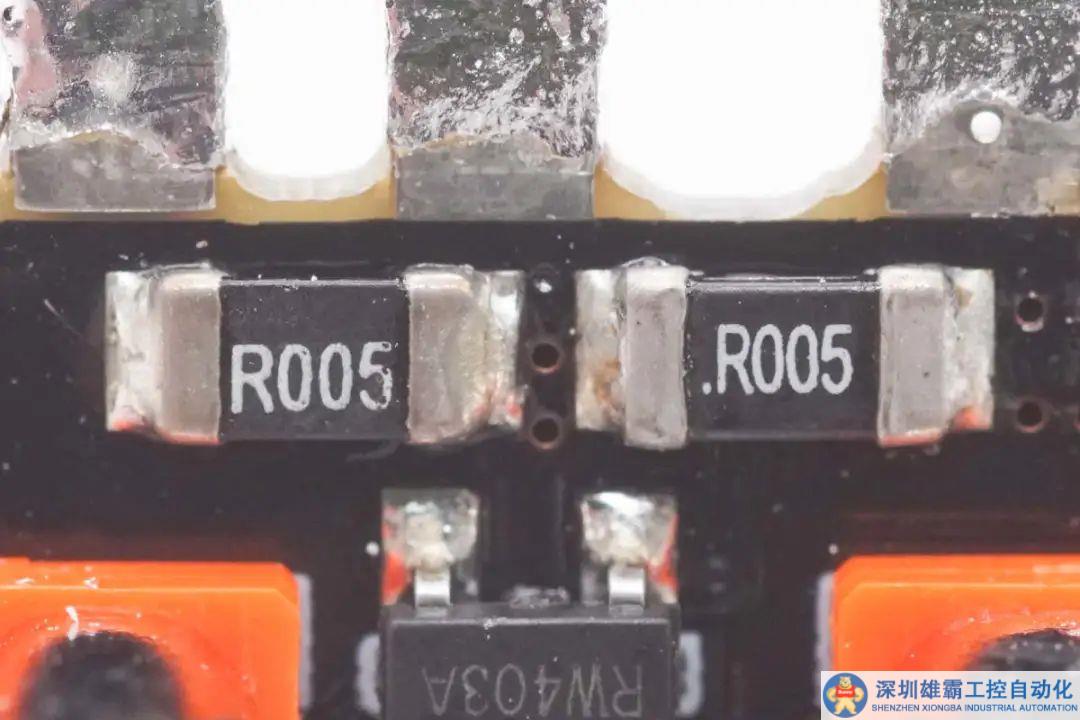

兩顆5mΩ取樣電阻用于檢測USB-C口的輸出電流。

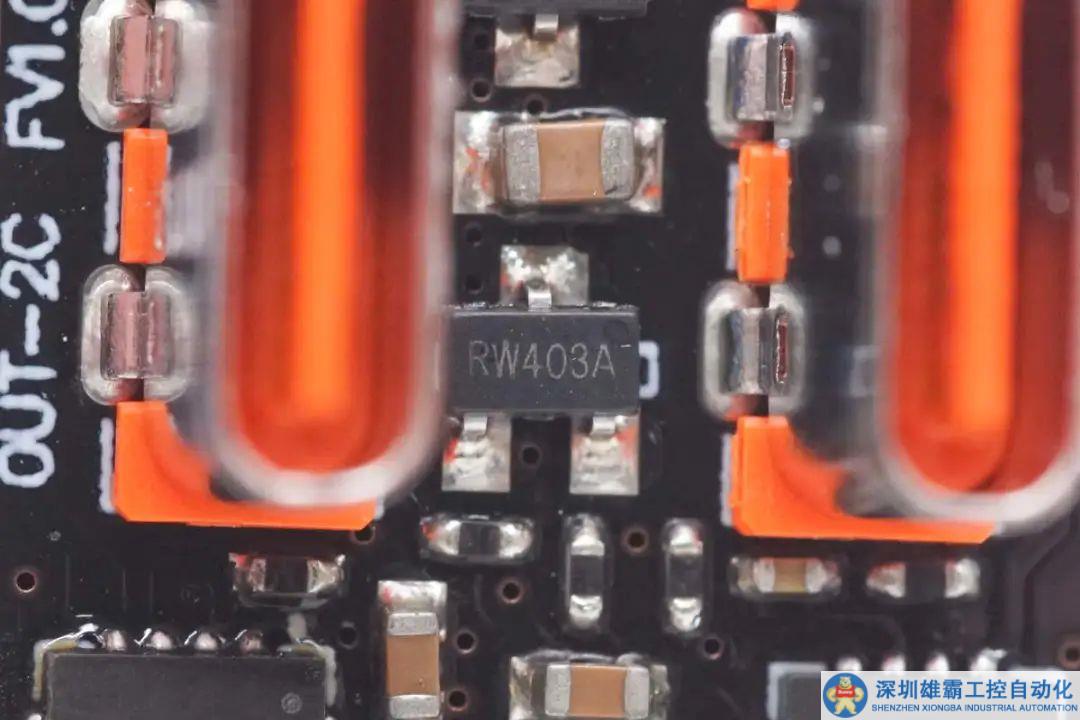

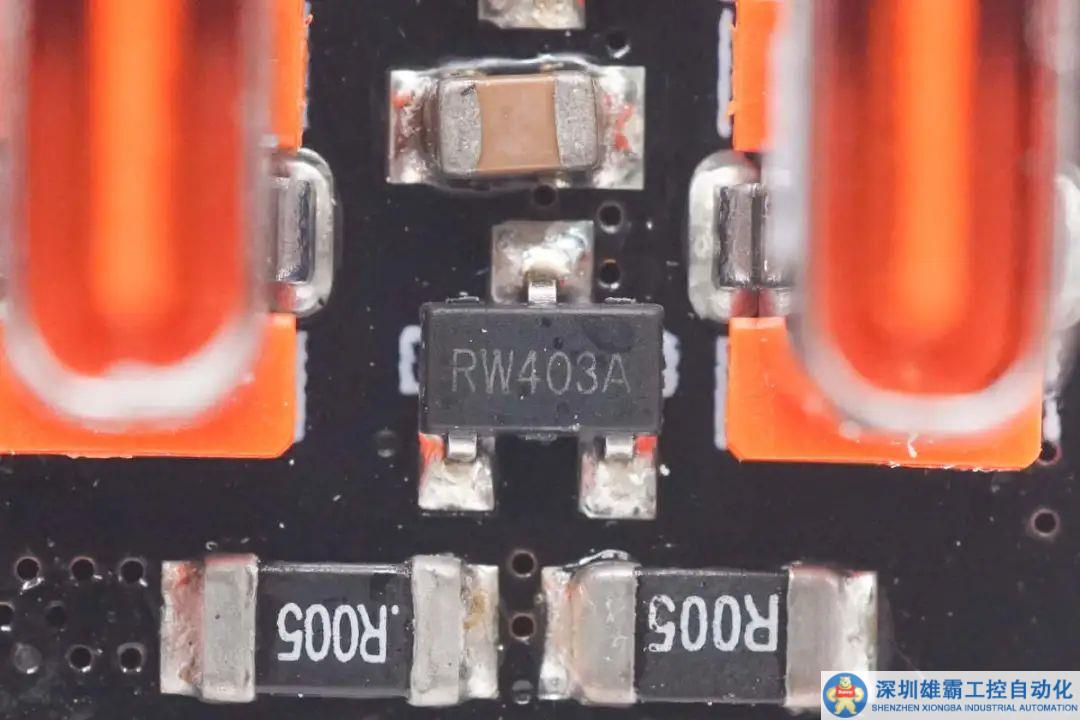

VBUS開關管絲印RW403A。

另一顆VBUS開關管型號相同。

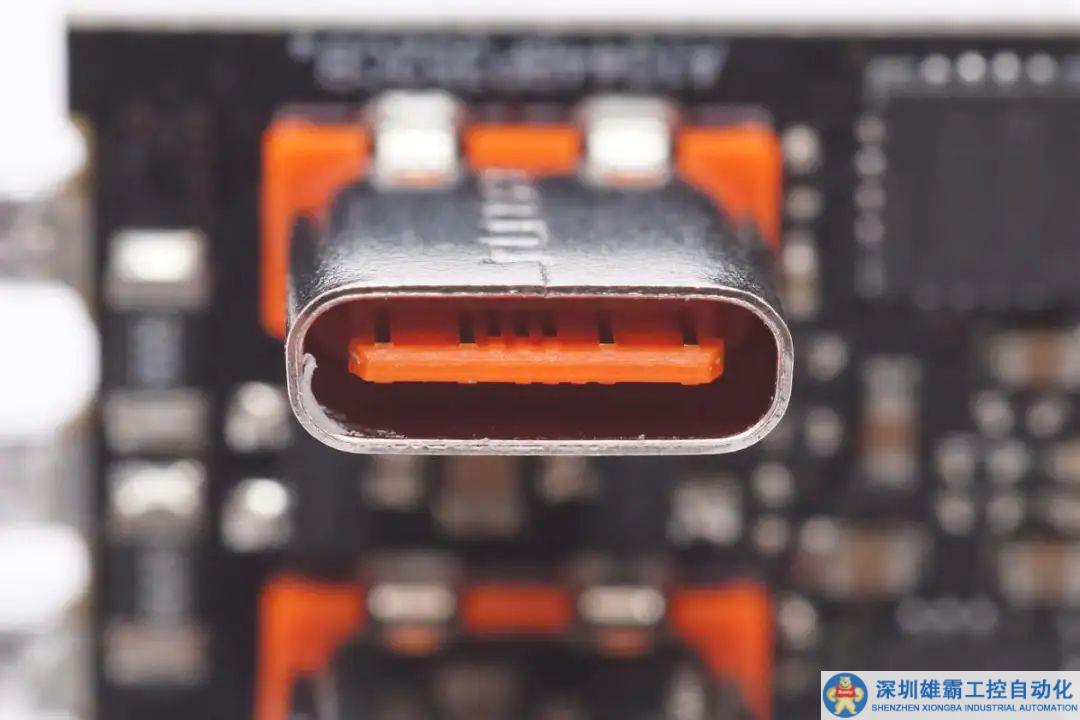

USB-C母座采用過孔焊接固定，橙色膠芯不露銅。

另一個USB-C母座設計相同。

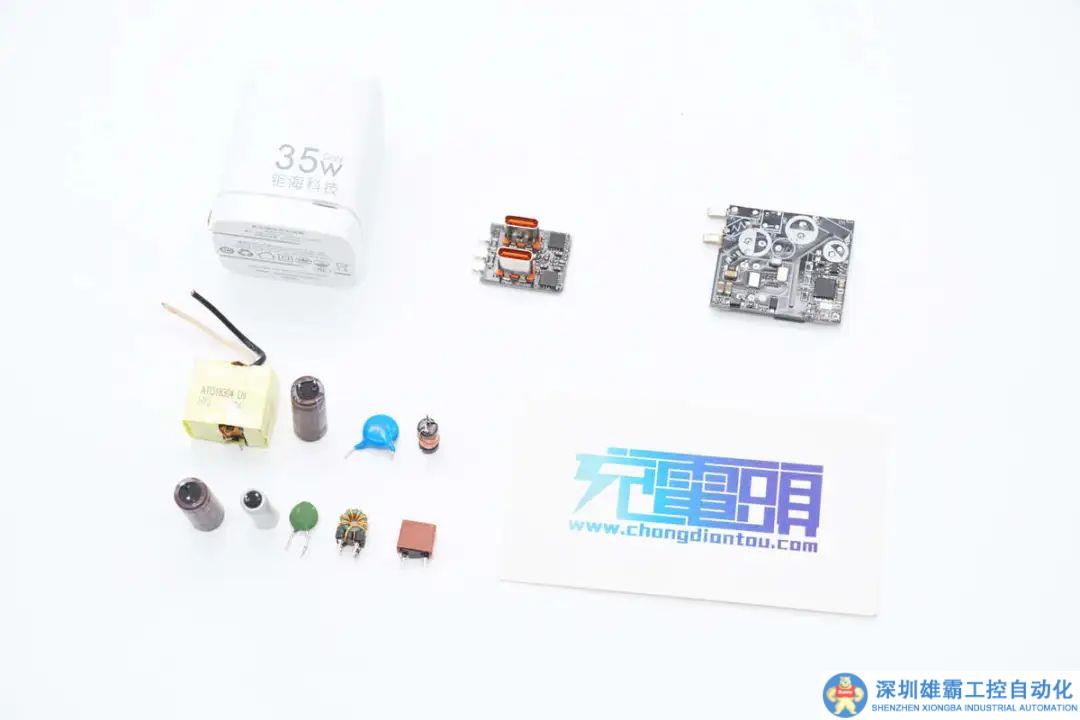

全部拆解一覽，來張全家福。

充電頭網拆解總結

鉅?？萍歼@款35W氮化鎵充電器采用方塊造型設計，白色機身。充電器采用折疊插腳，小巧便攜，易于收納。充電器為雙USB-C接口設計，單口輸出時支持35W快充，雙口同時輸出時降為每個接口5V2A，支持單臺設備快充，兩臺設備同時充電。

充電頭網通過拆解了解到，這款充電器內部采用智融SW1123合封氮化鎵芯片，搭配SW1608同步整流控制器，進行寬范圍電壓輸出。輸出采用兩顆富滿微XPD701協議芯片進行電壓調節。充電器PCBA模塊大面積打膠填充，使用永銘和盛通電容濾波，內部用料和做工扎實可靠。
