電子產品的演進日新月異，除了在傳統的剛性基板上布局和集成各種IC，是否可以在不影響IC能力的情況下進行額外制造，實現電子產品的柔性？答案是肯定的。

柔性混合電子（FHE）通常被描述為“印刷你能印刷的，集成你不能集成的”東西的方法。它提供了一種誘人的功能組合，可以實現快速原型設計、靈活性/可拉伸性，以及用傳統IC電路的卷對卷（R2R，roll-to-roll）制造。此外，這種制造方法正在從實驗室轉移到商業生產，新的和現有的合同制造商現在已經可以提供FHE。

引人注目且迅速崛起的制造方法

IDTechEx首席技術分析師Matthew Dyson博士認為，F(xiàn)HE提供了兩種制造方法中最好的選擇。IDTechEx的《柔性混合電子2024-2034》報告評估了FHE電路的現狀和前景，預計到2034年，數字增材制造將推動FHE市場增長至18億美元，如果包括相關的基礎設施、軟件和服務，市場規模將更大。

FHE涵蓋汽車電子原型、消費品（可穿戴電子，如皮膚溫度傳感器）、能源、醫療保健/健康以及基礎設施/建筑/工業等領域智能封裝（如印刷RFID標簽）應用，還有底層技術，包括導電油墨、柔性集成電路、組件連接材料/方法和R2R制造。

什么是FHE？

FHE是在柔性基板上結合印刷功能和安裝組件的電路，它需要印刷和非印刷功能的結合。例如，導電互連，薄膜電池、天線、聚合物太陽能電池甚至顯示器都可以印刷在柔性基板上，而存儲器和處理能力將通過光刻置于單獨生產的IC（硅或金屬氧化物）上，然后安裝在基板上。

FHE由其屬性定義，而不是由材料或功能定義的。實現這些特性的具體途徑是開放的，從而衍生出各種技術。

FHE所需的組件和支撐技術范圍廣泛，將印刷互連、天線和傳感器與IC等組件集成相結合，可以使柔性電子產品能夠滿足更廣泛的應用需求。FHE為包括柔性基板、印刷功能（通常為導電互連）和安裝組件（通常為外部制造的IC）的電路。其他功能包括傳感器、電池和能量收集能力，可以印刷或安裝。

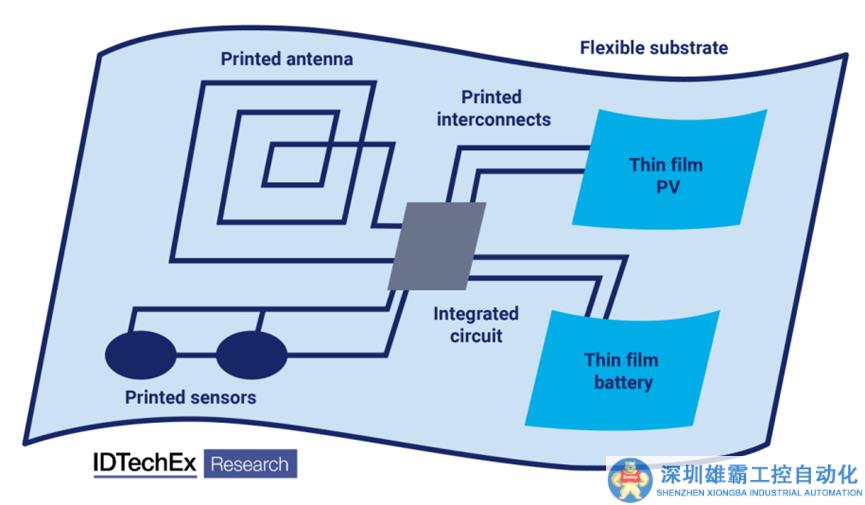

顯示原型FHE設備組件示意圖，包括印刷和非印刷組件

FHE的激勵因素

制造FHE電路需要許多對電路至關重要的當前和正在發展的新興技術。其中包括：尺寸穩定的低成本熱穩定PET基材；與柔性熱脆性基板兼容的組件連接材料，如低溫焊料和場對準各向異性導電粘合劑；基于薄硅和金屬氧化物的柔性集成電路；基于銀和銅的導電油墨；薄膜電池，尤其是可印刷的；所有類型的印刷傳感器；在柔性基板上安裝部件的制造方法。

采用FHE代替?zhèn)鹘y(tǒng)剛性（甚至柔性）PCB的動機在于，在大多數情況下，成本降低并不是一個重要的驅動因素，相反，這些好處要么與外形尺寸有關，要么與數字增材制造有關。特別是在某些情況下，這些好處中的一些可以通過將印刷/柔性傳感器與傳統生產的PCB配對來實現。

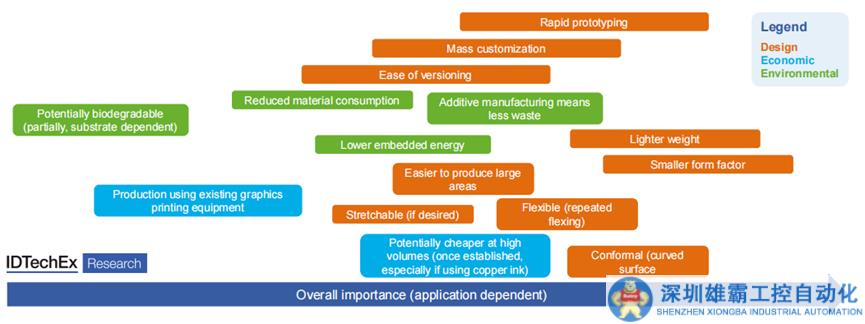

FHE的優勢取決于應用

傳統和FHE的優勢比較

在成本方面，傳統電子作為一種既定的方法非常具有成本效益，但由于該工藝已接近極限，進一步降低成本的空間有限。如果將作為一項新技術的研發成本計算在內，F(xiàn)HE目前可能更貴，但對于非常小的批量（采用數字制造）和非常大的批量（高量產R2R制造）來說，可能就會更便宜。

在功能方面，復雜的多層電路板可以以高量產常規生產，而印刷電子器件通常被限制為1層（或偶爾限制為幾層），從而限制了電路的復雜性和功能性。

通常，原型制作可能既昂貴又耗時，因為PCB設計需要送到原型制作室并為單個設計制作掩模。使用噴墨或擠壓的數字制造方式極大地促進了原型制作，因為不需要生產掩模，一切都可以在內部完成。

傳統的銅蝕刻使用的有害化學物質，在某些地區受到嚴格管制，與傳統的減材方法相比，增材制造的FHE意味著材料消耗減少，具有可持續性。

傳統的剛性PCB外形尺寸的變化幾乎無法實現，即使是蝕刻銅層壓板的柔性PCB也是這樣，柔性但不能印刷。柔性基板使電子器件能夠彎曲，可拉伸基板使保形電子器件成為可能。

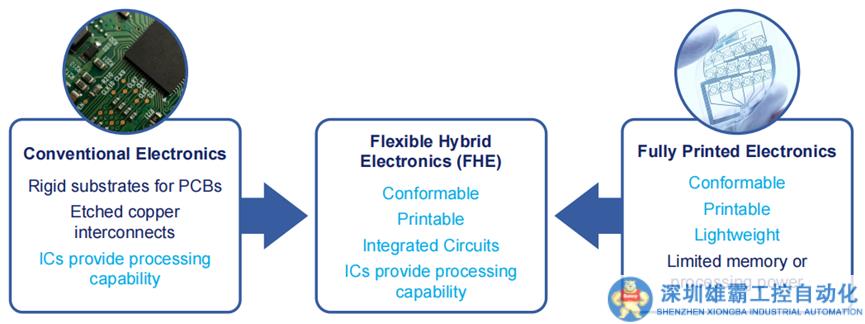

傳統和純印刷電子的優點兼而有之

FHE旨在將傳統，主要是剛性電子產品的加工能力與印刷電子產品的靈活性和低成本相結合。這需要以前獨立的制造業生態系統之間的合作，同時開發新的材料和加工方法，以彌補兩者之間的差距。

優點集于一身的FHE

做的是加法，模擬或數字兼顧

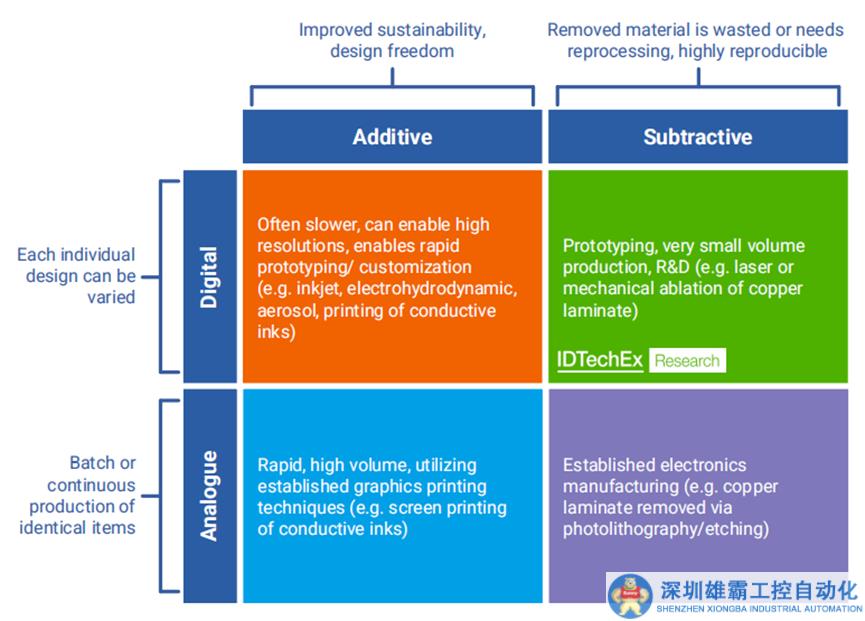

“增材制造”是一個廣泛使用的術語，通常是指固體結構的3D印刷或指印刷電子產品。它是將導電油墨沉積在需要的地方，而不是將不需要的地方去除（就像傳統的PCB生產一樣）。增材制造是一種“自下而上”的制造方法，減少了材料消耗，提供了更大的設計自由度。

增材制造的減法優勢

不過，增材制造并不意味著數字化制造，后者的過程由計算機控制，可以實時調整，帶來快速原型設計/定制和低成本小批量生產的好處（有時也采用增材制造）。當然，制造既可以是增材，也可以是數字的（比如3D印刷機或噴墨印刷導電油墨），但它們的含義有所不同。

FHE為供應商創造了機會

FHE有助于管理具有不同外形尺寸（厚度、柔性）的組件。傳統的拾取和放置系統適用于小型SMD組件，但通常無法處理柔性電池或光伏板等較大的組件。能夠放置更大（多個cm2）的組件擴展了FHE電路的可用功能范圍。

FHE可以利用R2R制造改進拾取和放置，而目前R2R生產線上的取放采用“走走停停”的方法。假設快速組件連接方法（例如，低溫固化單組份環氧導電銀膠（ECA）或光子焊接）拾取和放置是速率的關鍵。對于大體積的類似組件，如大面積LED照明，替代放置選項可能速度更快。

FHE可以實現基于快速原型/數字制造的商業模式。印刷而不是蝕刻導電跡線意味著每個電路可能不同。這有助于原型設計、高混合低批量（HMLV）制造，甚至大規模定制；還可以提供周轉時間短的“待訂購電路”，其方式可與CNC（計算機數字化控制精密機械加工）和3D印刷等其他數字制造技術生產的產品媲美。

可靠的高導電性連接也是FHE的一個特點。對于許多應用，F(xiàn)HE不會單獨使用，因此將印刷FHE組件連接到傳統電子設備至關重要。目前使用的為傳統PCB開發的連接器并沒有針對柔性（甚至可拉伸）基板進行優化。

從價值鏈來看，有多種材料和技術可以用于廣泛的應用。

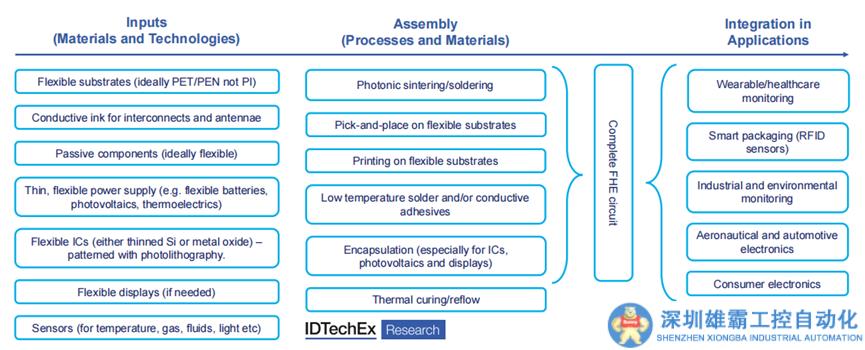

FHE電路的導入、組裝和應用

FHE制造替代從汽車電子開始

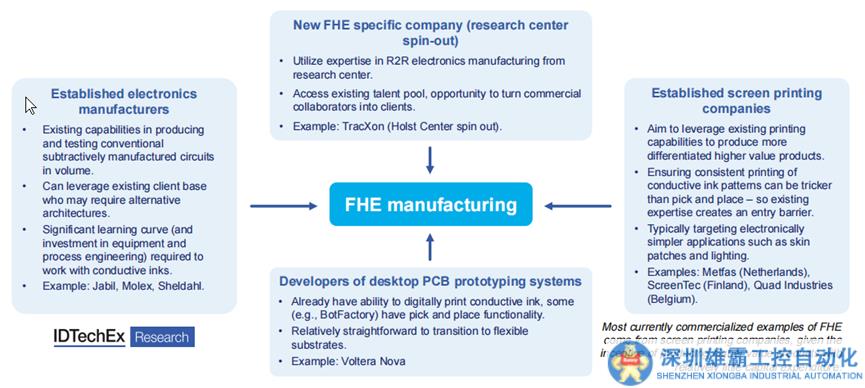

老牌電子產品制造商可能轉向FHE制造，還有新的FHE特定公司、桌面PCB原型系統的開發人員，以及絲網印刷公司等。目前，F(xiàn)HE大多數商業化例子都來自絲網印刷公司，因為他們的動機是用相對較少的資本支出生產價值更高的產品。

用于汽車應用的FHE電路面積預測

當前，印刷/柔性電子產品在汽車行業獲得了巨大的吸引力，主要用于人機界面（HMI）傳感，如座椅占用傳感器和加熱。該預測建立在現有印刷元件的基礎上，F(xiàn)HE的應用也將包括安裝元件的電路。

FHE有可能通過取代用于讀出/控制的傳統PCB來降低重量和復雜性。不過，由于汽車開發時間表以及與汽車電子領域的其他創新相比，F(xiàn)HE的價值主張相對有限，采用速度要看實際應用。這些應用包括：安裝在柔性基板上的LED照明、電阻和PTC車內加熱/座椅加熱、座椅占用/控制面板壓阻式傳感、控制面板箔粘合傳感、其他印刷/柔性電路。

FHE在消費領域的應用也非常多：家電控制面板（壓電式）、電器控制面板（壓阻式、功能箔粘合）、智能手機生物識別傳感器、電子閱讀器（電泳顯示器）、柔性液晶顯示器（智能封裝）、NFC（HkRFID）/RAIN（UHF RFID）（印刷天線）、電致發光和OLED（發光封裝）、電子紡織品加熱（印刷）等。

總之，印刷/柔性/混合電子產品的增長源于其能夠?qū)崿F(xiàn)新的應用，甚至商業模式，如用于遠程健康監測和智能封裝的電子皮膚貼片，將在未來十年推動導電油墨市場的增長。此外，許多新興應用，如模內電子（IME）、電子紡織品和高頻天線，都有特定的印刷和材料要求，這為電子產品的差異化提供了更多的機會。
