充電頭網拿到了戴森一款無線吸塵器的適配器，型號為116801-02。這款適配器為美規固定插腳，支持全球寬電壓輸入，輸出電壓為19.2V，輸出電流3.02A，輸出功率為58W。適配器為固定美標插腳，自帶2米長輸出線，為圓孔插頭輸出。下面就帶來戴森這款適配器的拆解，看看內部的設計和用料。

戴森58W電源適配器外觀

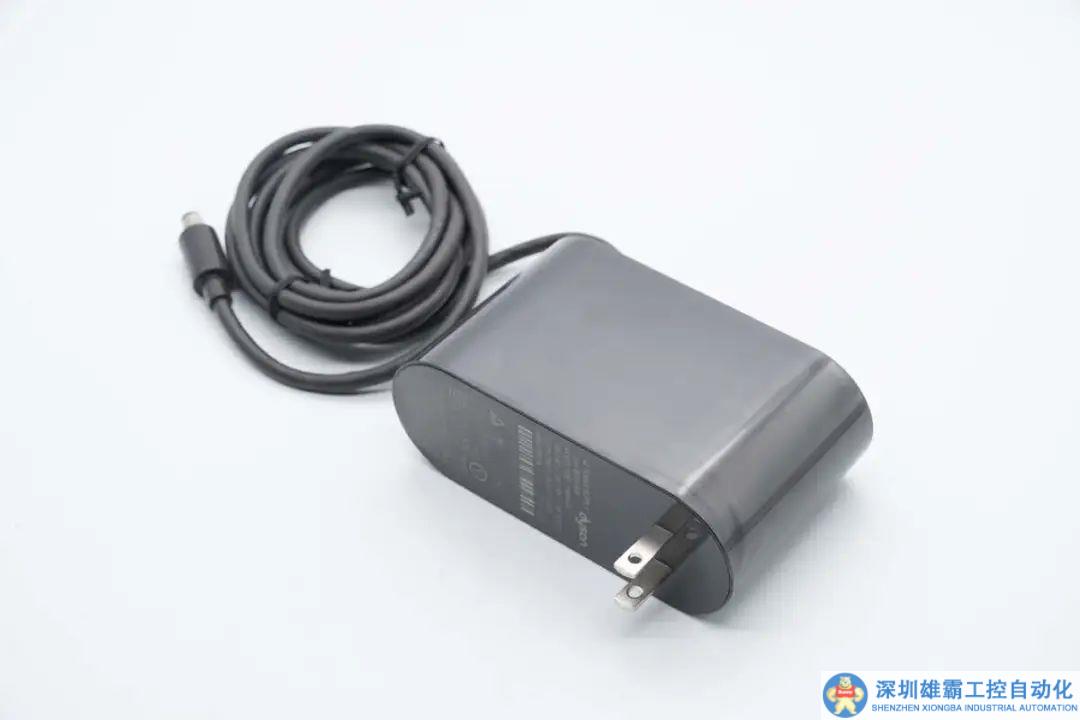

本次拆解的這款戴森電源適配器自帶DC輸出線纜，機身依舊是跑道造型設計，外殼高光亮面處理很光滑。

電源適配器配備固定美規插腳。

機身底部外殼印有產品參數。

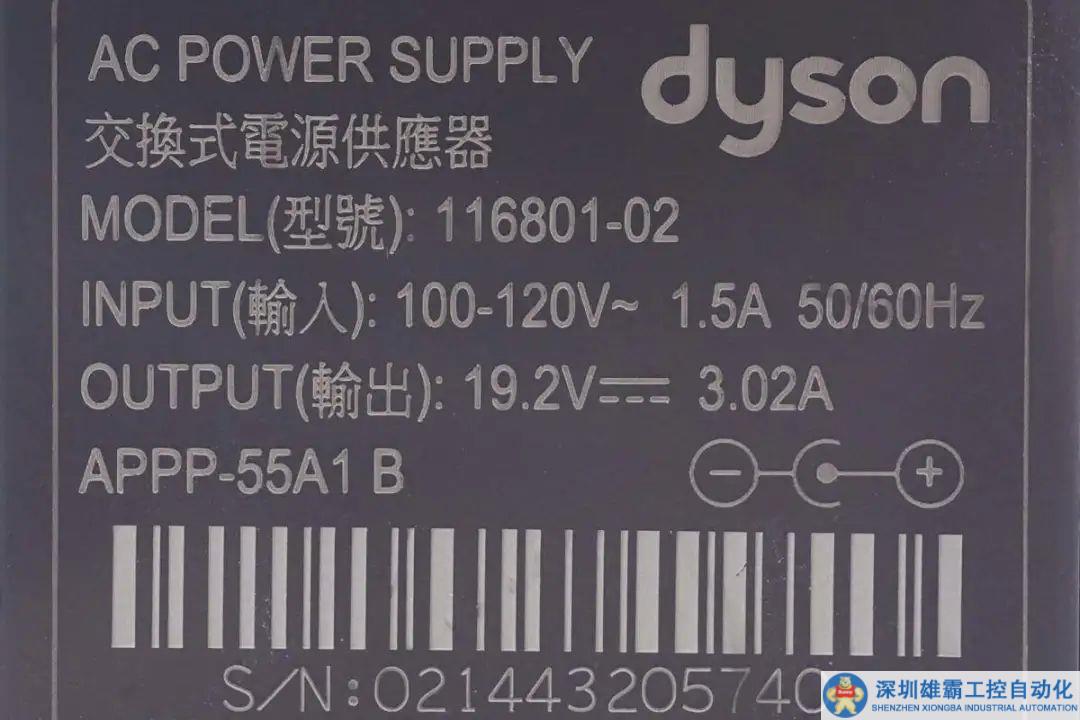

電源適配器型號為116801-02，支持100-120V~50/60Hz 1.5A輸入，以及19.2V3.02A，功率約為58W。

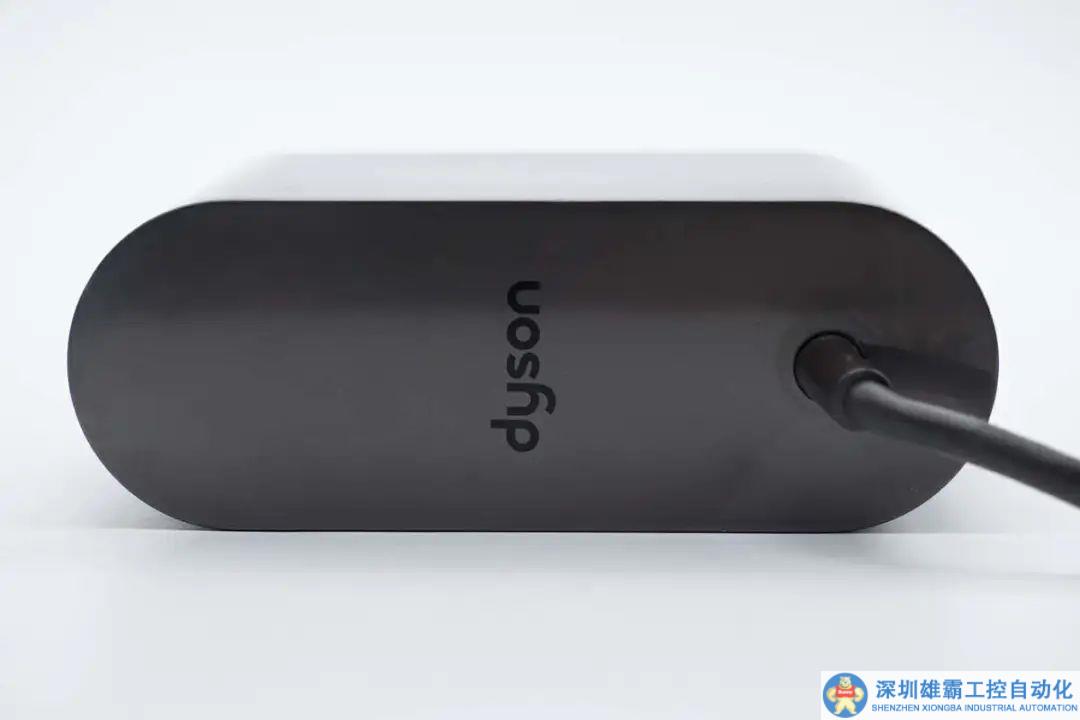

機身頂部印有dyson品牌，線纜連接處外套膠套進行抗彎折保護。

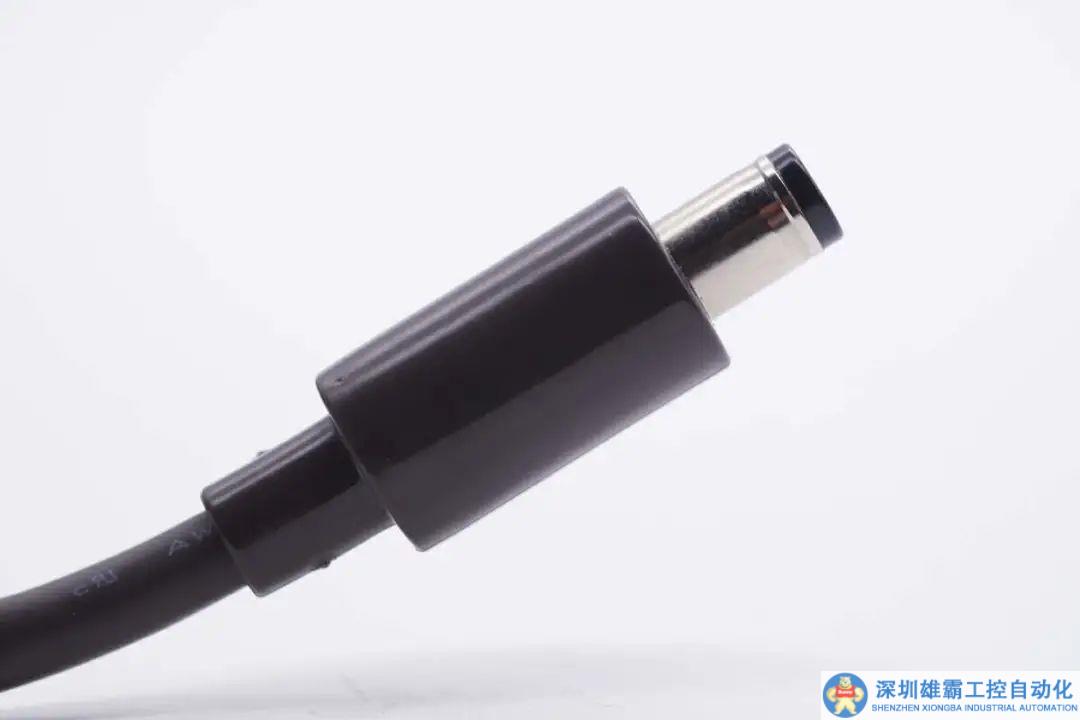

線纜輸出端子特寫。

實測戴森這款電源適配器機身長度為109.29mm。

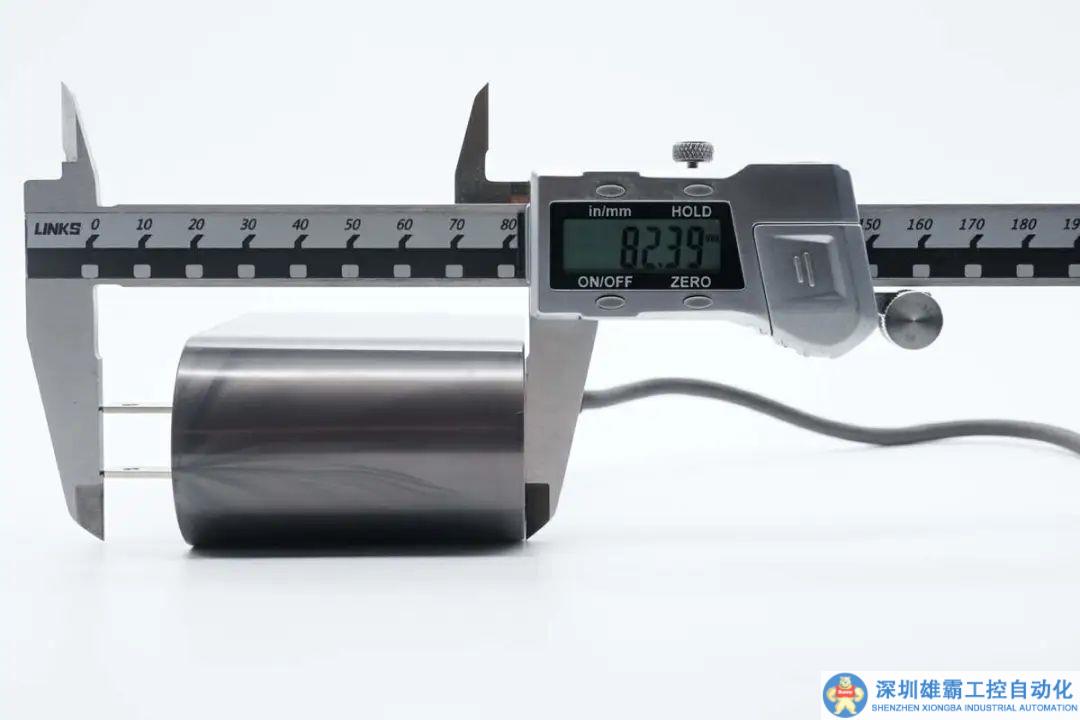

機身加插腳的高度為82.39mm。

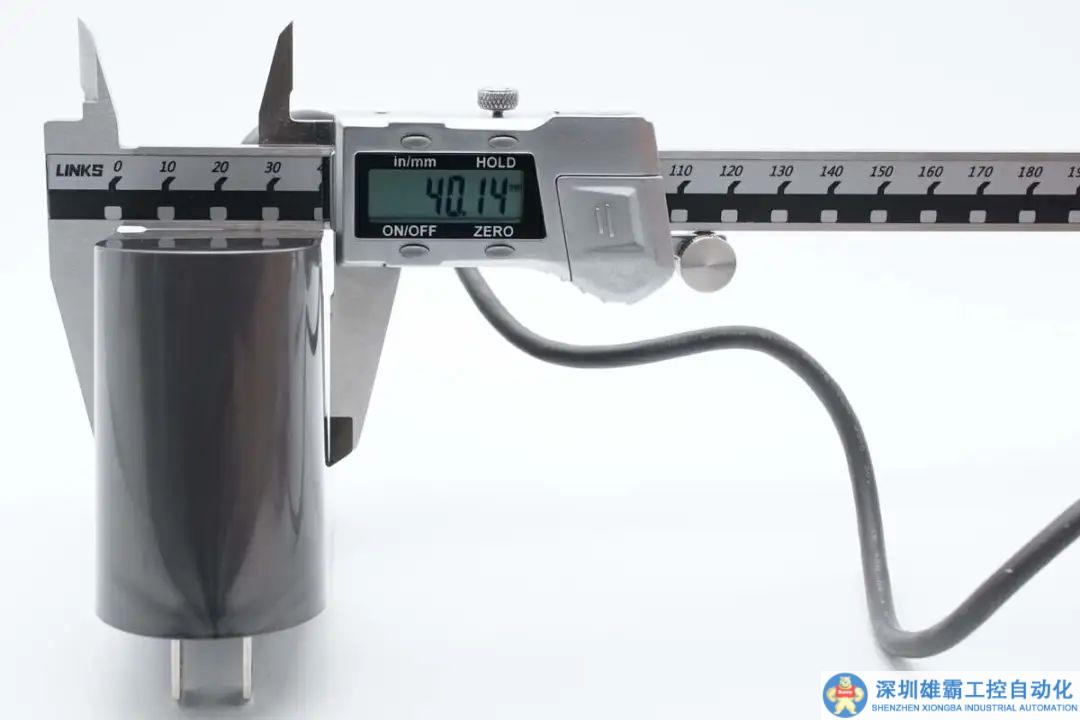

厚度為40.14mm。

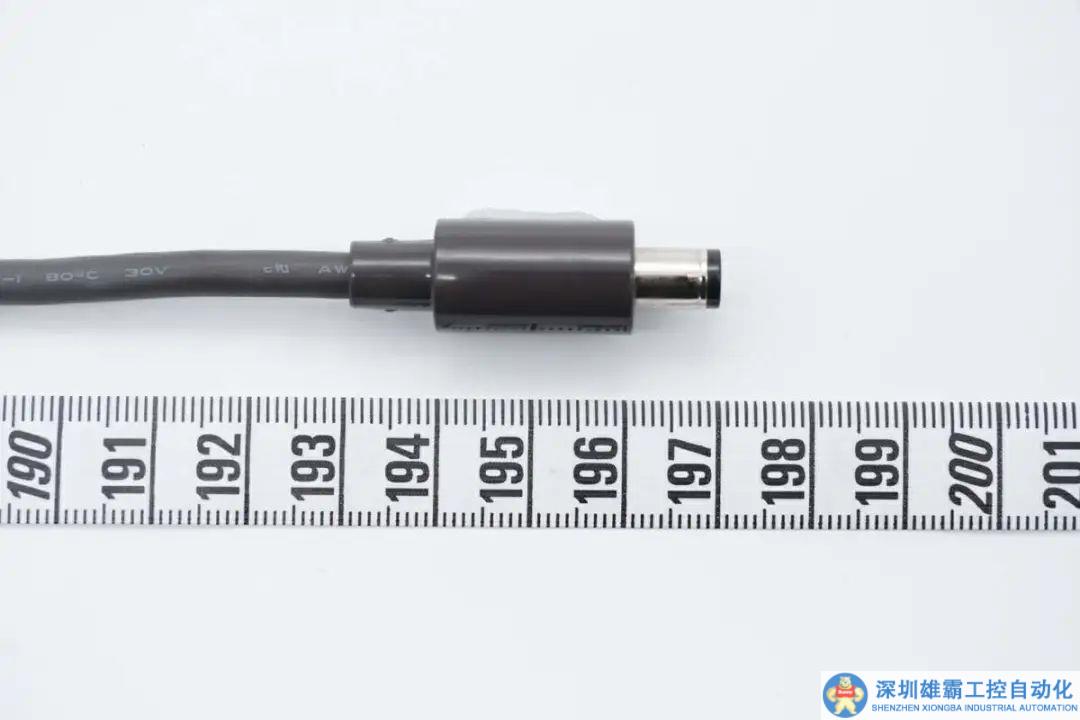

線纜長度約為197cm。

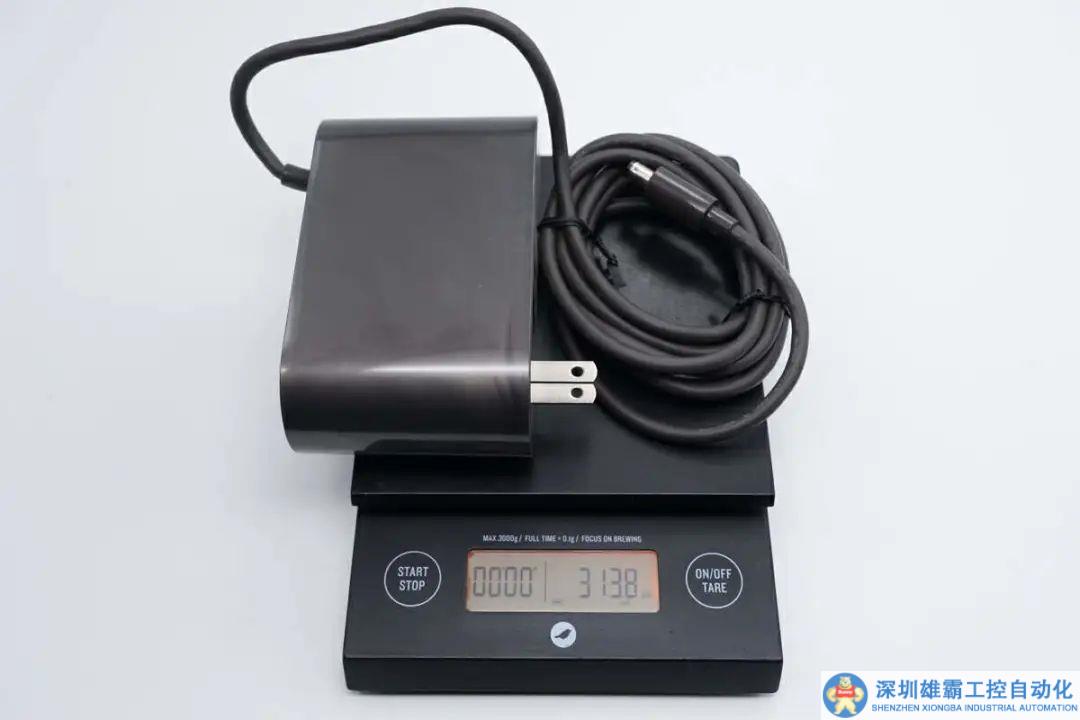

另外測得產品總重量約為314g。

戴森58W電源適配器拆解

看完戴森這款電源適配器的外觀展示，下面就進行拆解，一起看看內部的設計和用料。

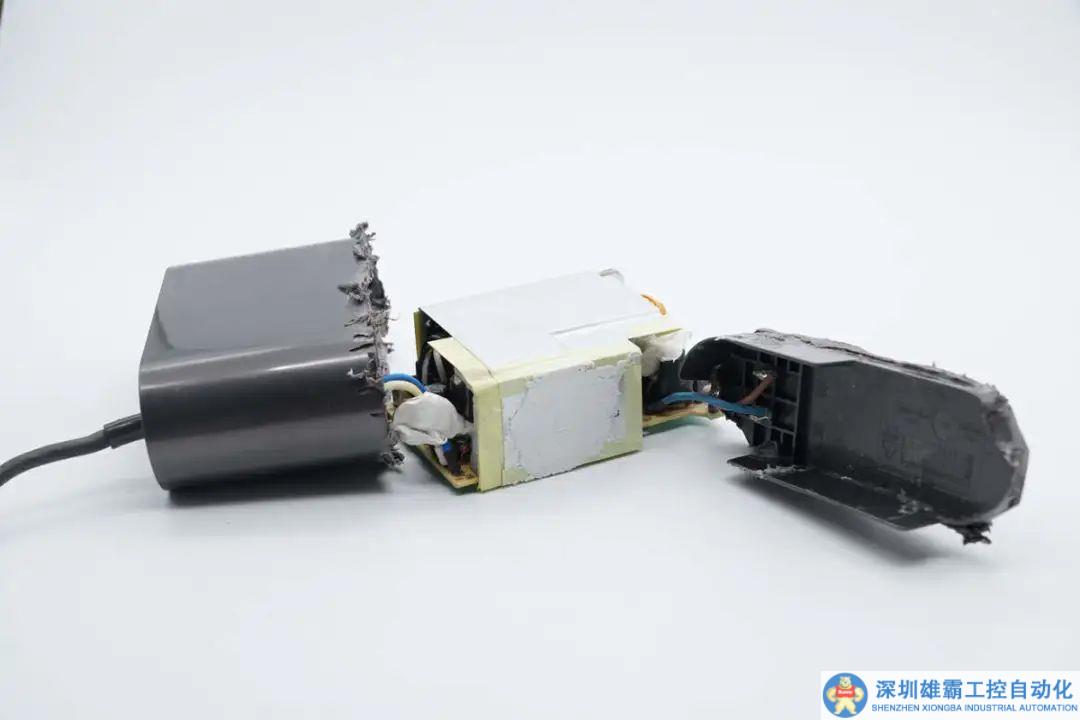

沿殼體接縫拆開適配器外殼，內部PCBA模塊通過導線焊接供電。

內部PCBA模塊覆蓋鋁片散熱。

輸入導線冷壓端子焊接，并外套熱縮管絕緣。

輸出導線同樣冷壓端子焊接，并外套熱縮管絕緣。

輸出線穿過磁環，抑制高頻干擾。

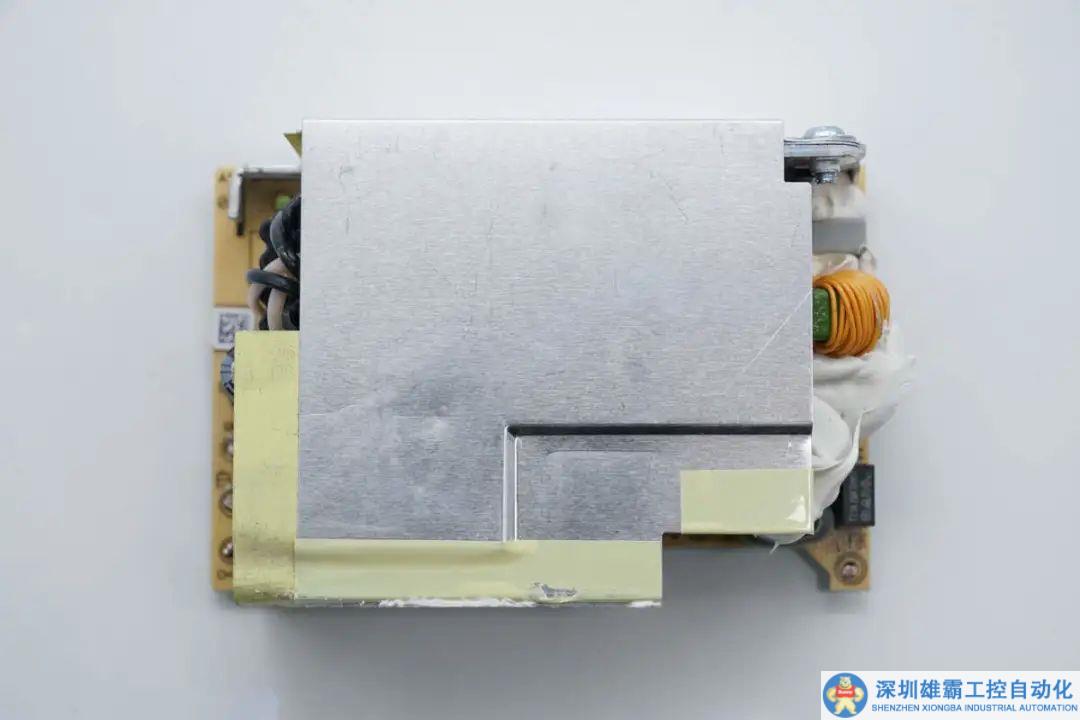

PCBA模塊整體包裹鋁片散熱，對應次級側粘貼膠帶絕緣。

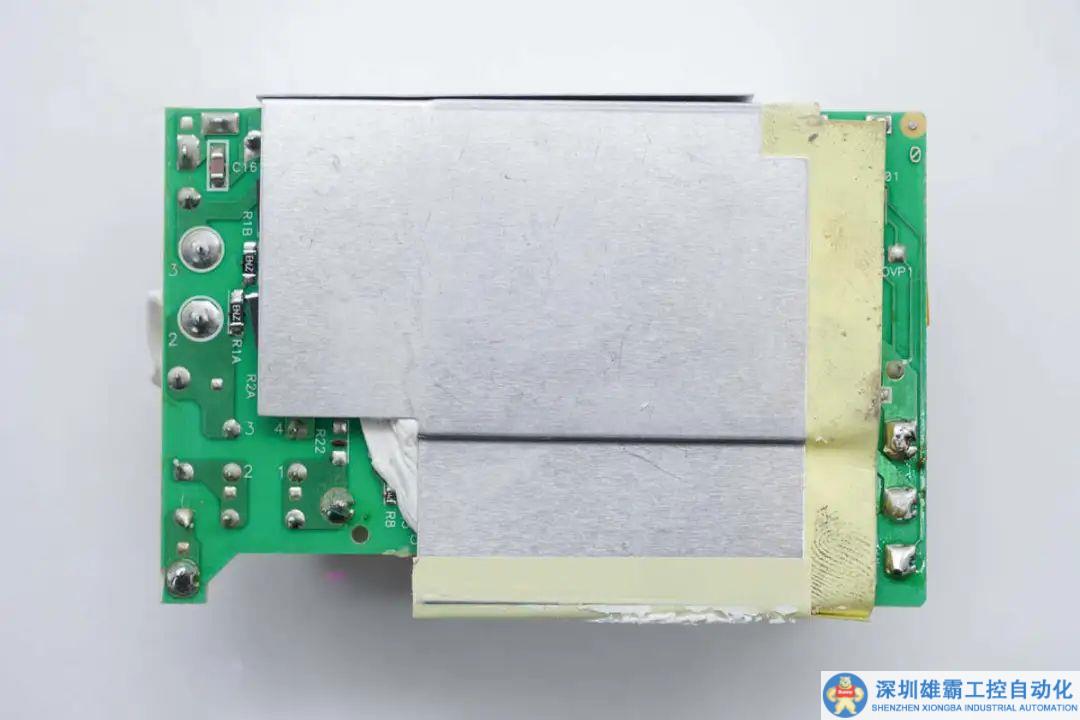

PCBA模塊背面也覆蓋鋁片散熱，并粘貼膠帶絕緣。

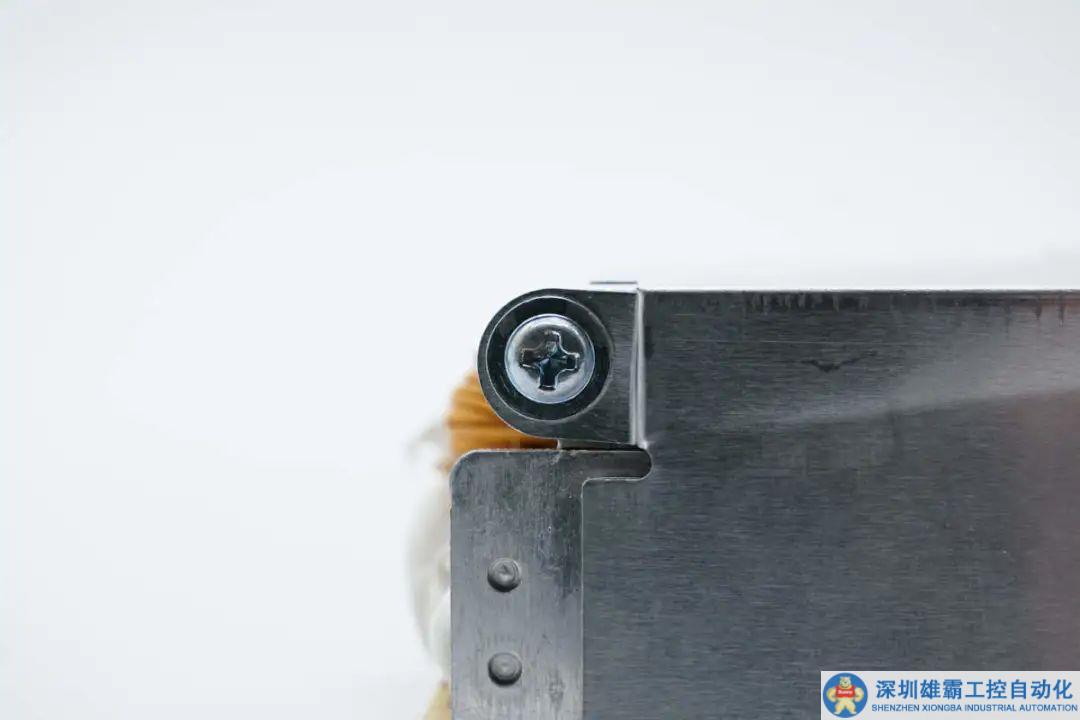

鋁片與散熱片通過螺絲固定。

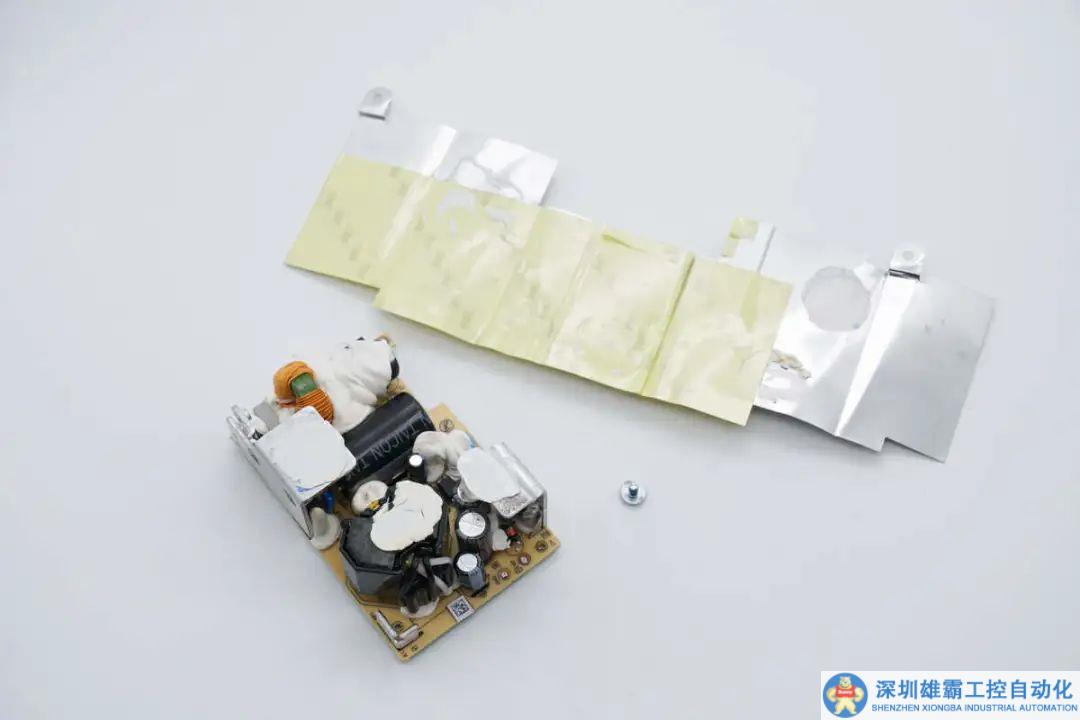

拆下PCBA模塊表面覆蓋的鋁片。

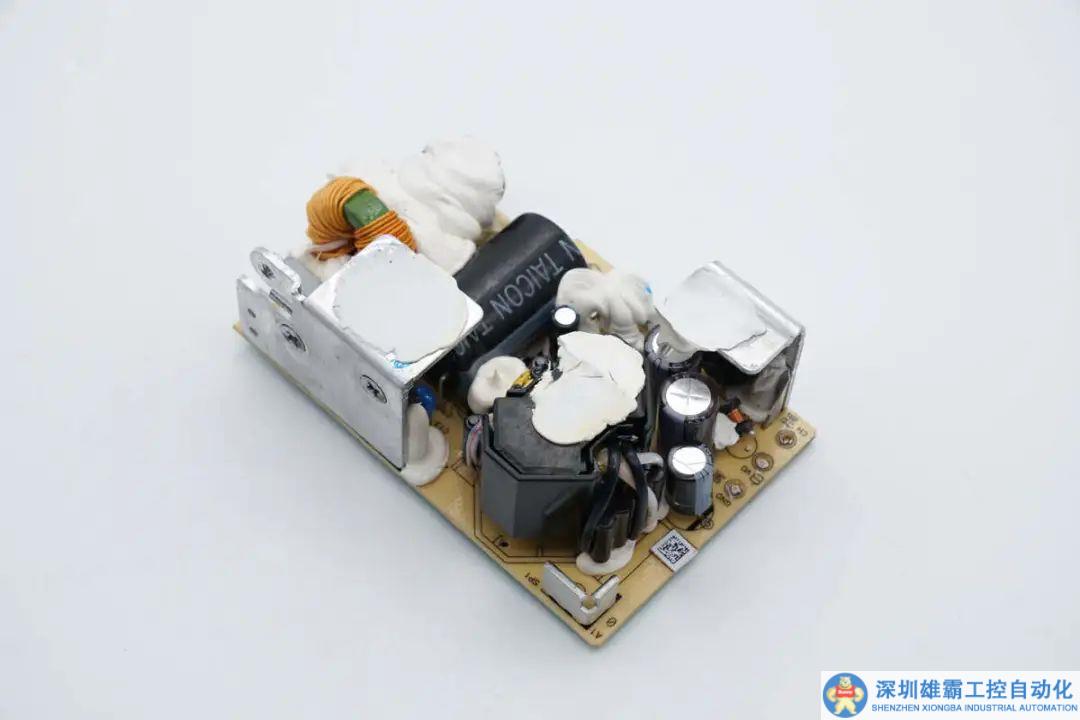

整流橋，初級開關管，變壓器和整流管均打膠通過鋁片散熱，元件之間打膠填充固定。

PCBA模塊正面一覽，右側焊接輸入保險絲和EMI電路，右上方散熱片固定整流橋，初級開關管，左上方為變壓器，變壓器右側為高壓濾波電容，變壓器下方是輸出濾波電容和整流管。

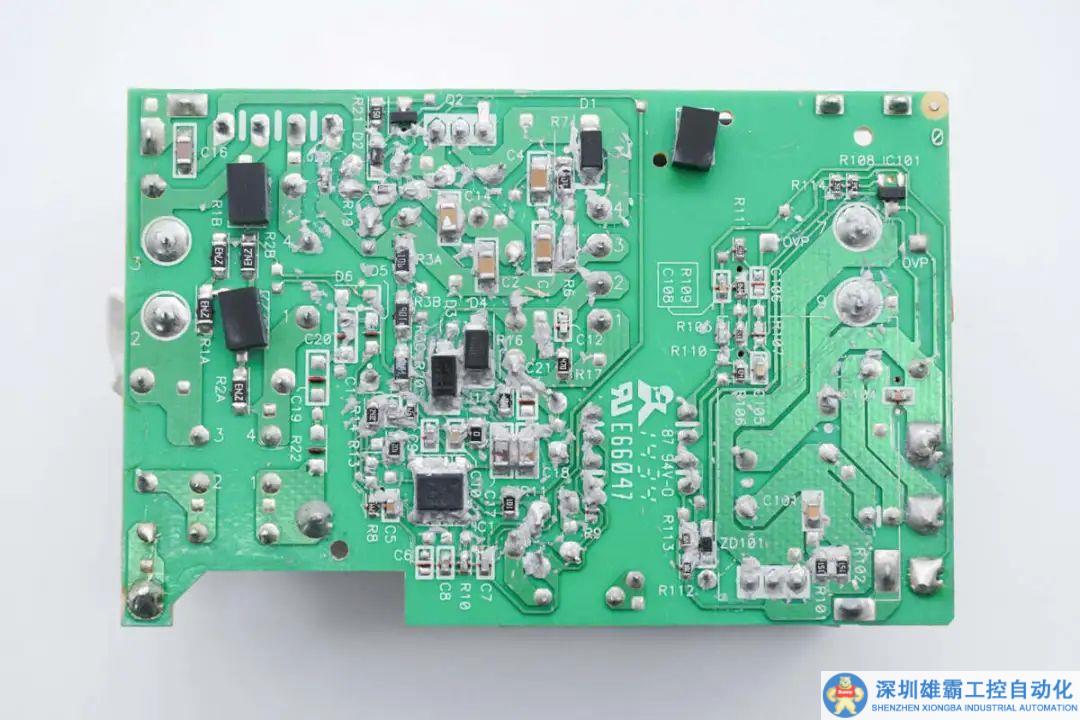

背面焊接一顆初級電源芯片。

電源輸入端焊接保險絲，共模電感和安規X2電容，右側散熱片上固定整流橋和開關管，元件大面積打膠加固。

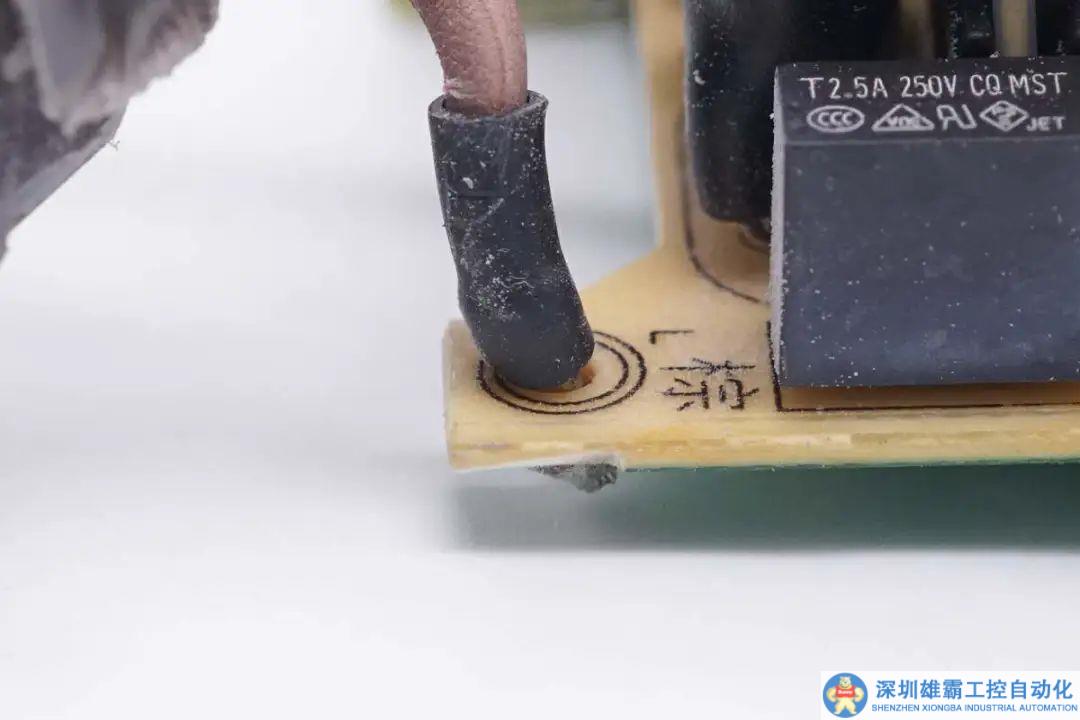

輸入端保險絲來自CONQUER功德，MST系列超小型延時保險絲，規格為2.5A 250V。

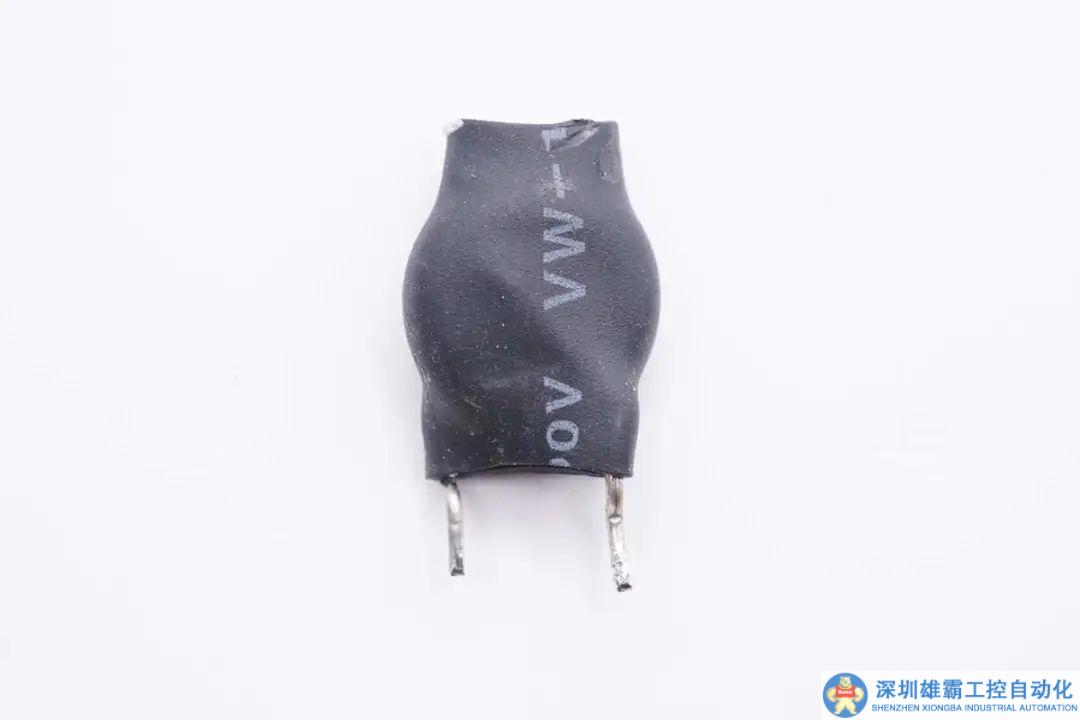

壓敏電阻外套熱縮管絕緣。

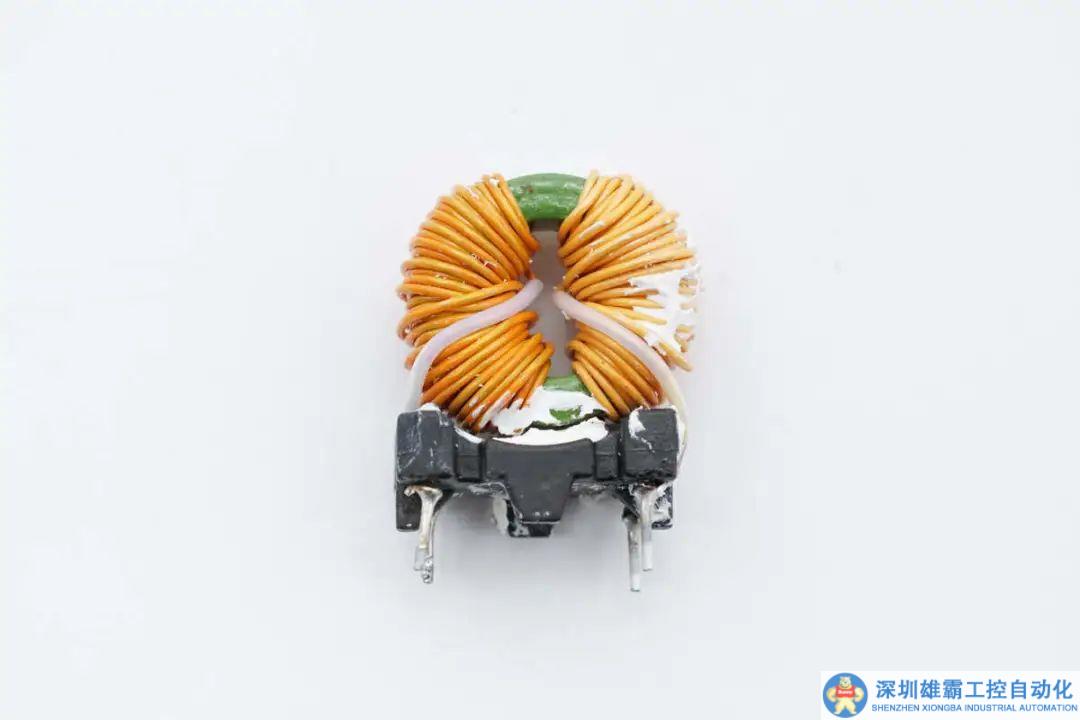

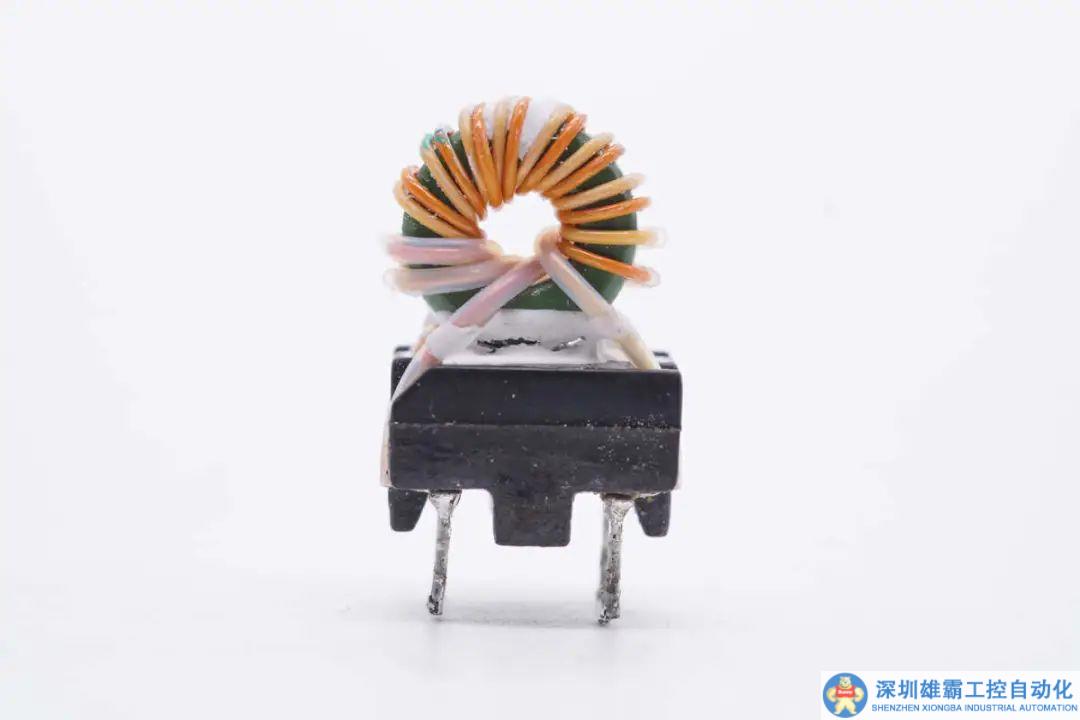

第一級共模電感底部焊接絕緣支架。

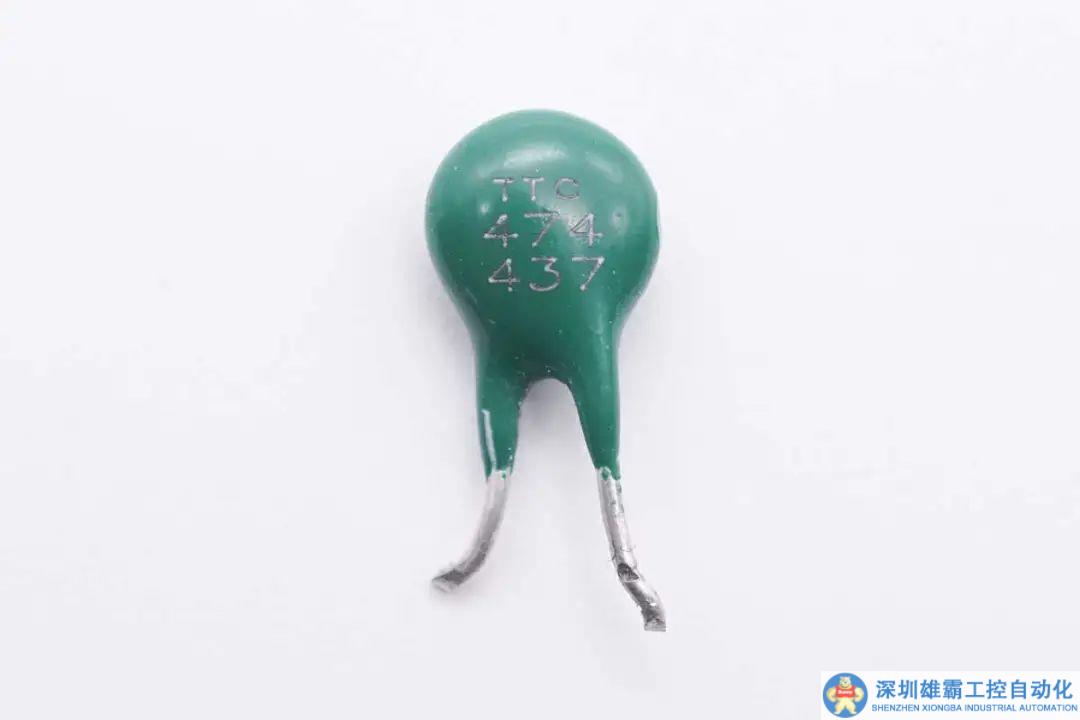

安規X2電容容量為0.33μF。

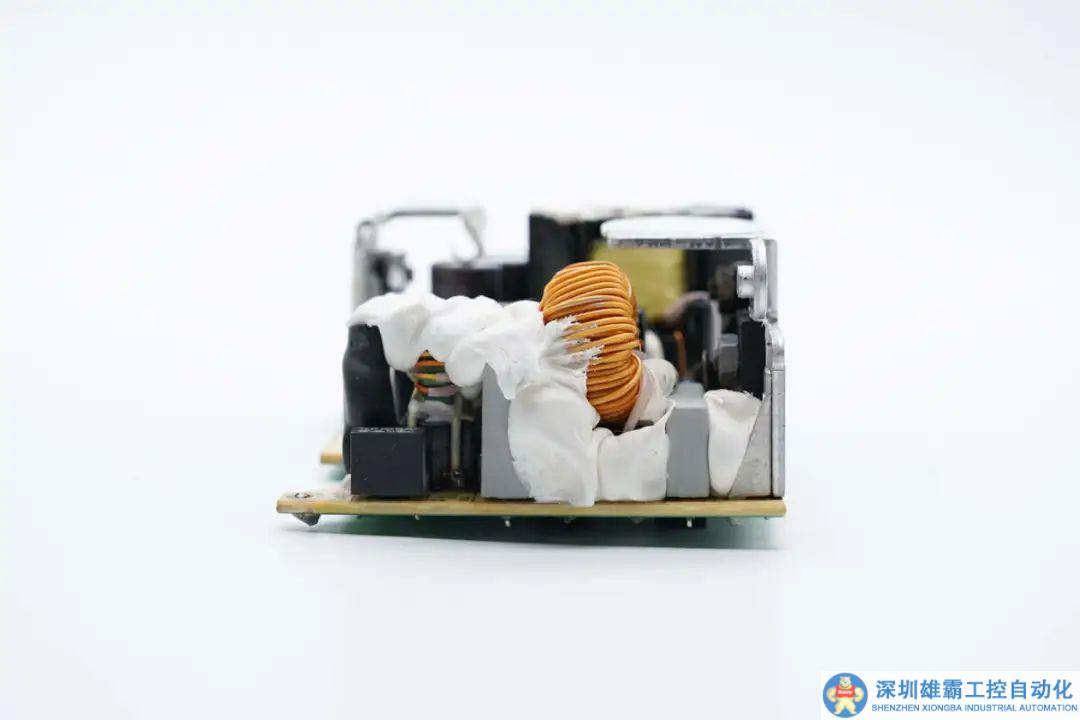

第二級共模電感采用絕緣線繞制，底部同樣焊接絕緣支架。

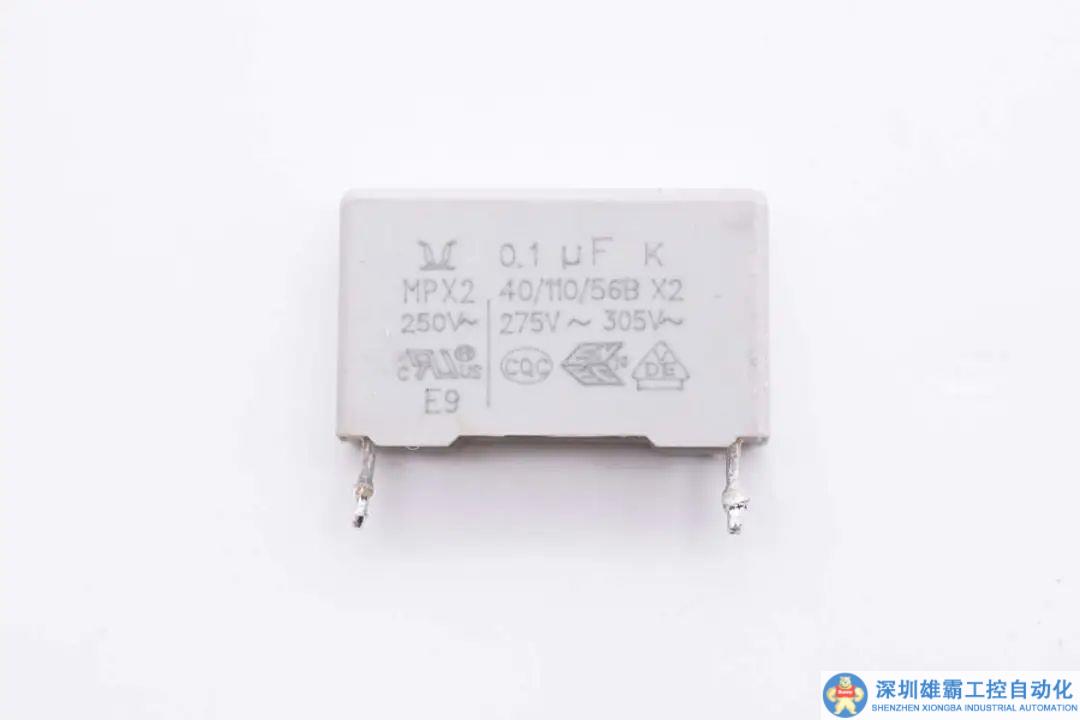

第二顆安規X2電容容量為0.1μF。

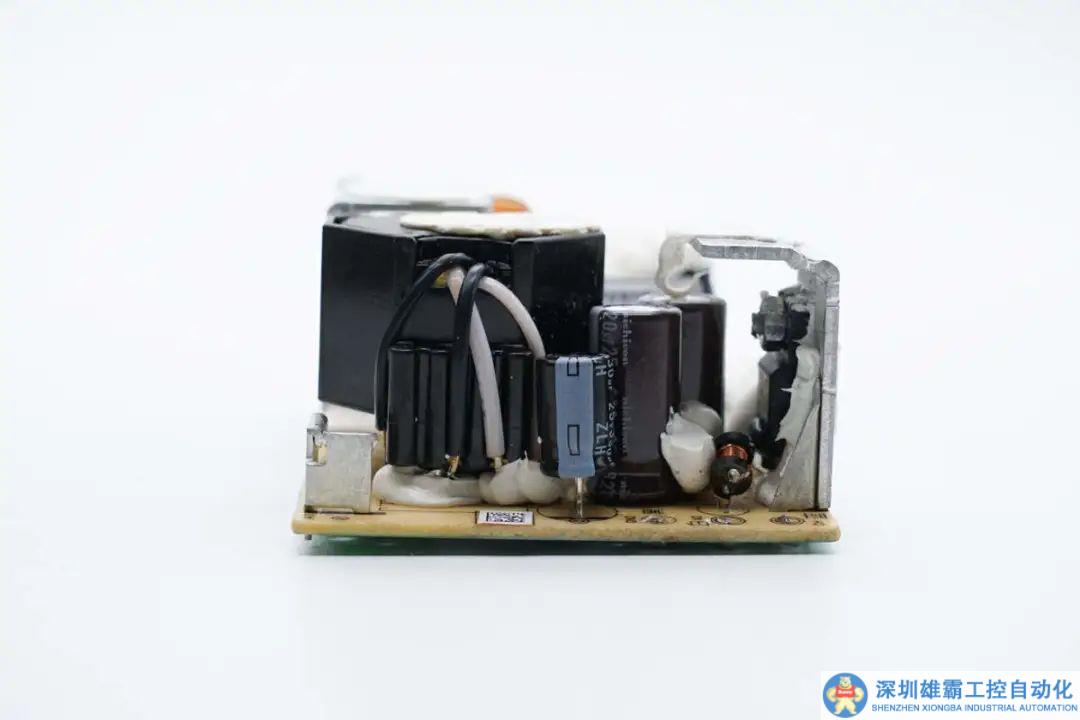

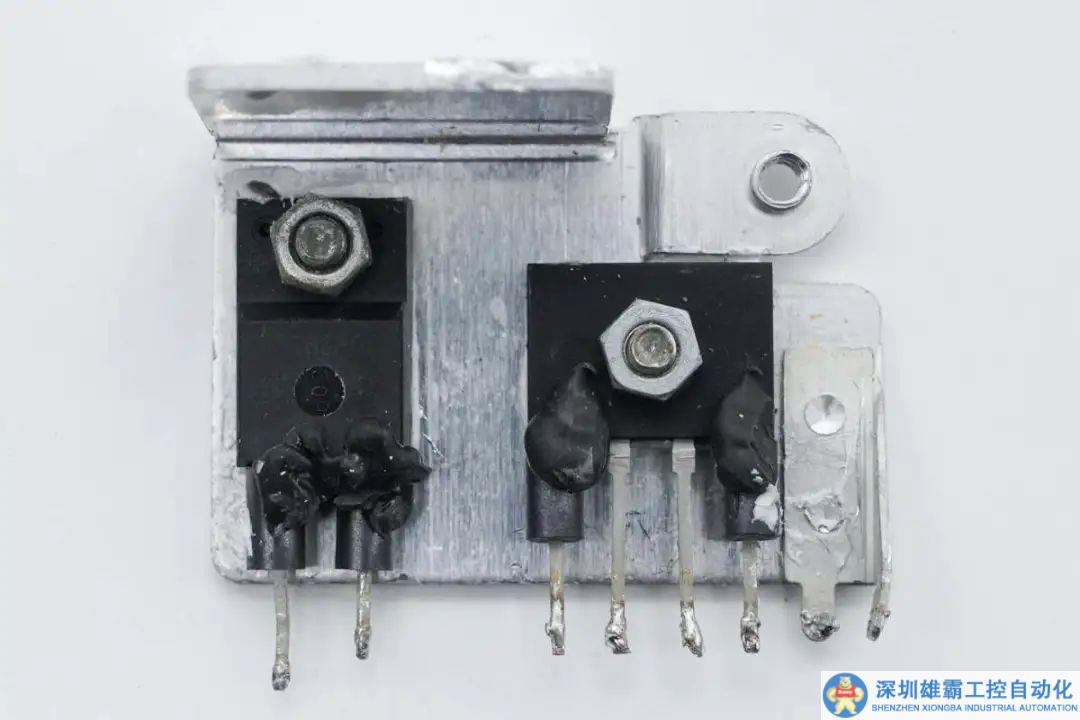

在側面的散熱片上固定整流橋和開關管，右側為開關變壓器。

高壓電解電容打膠固定。

開關管和整流橋通過螺絲固定，引腳套磁環抑制高頻干擾。

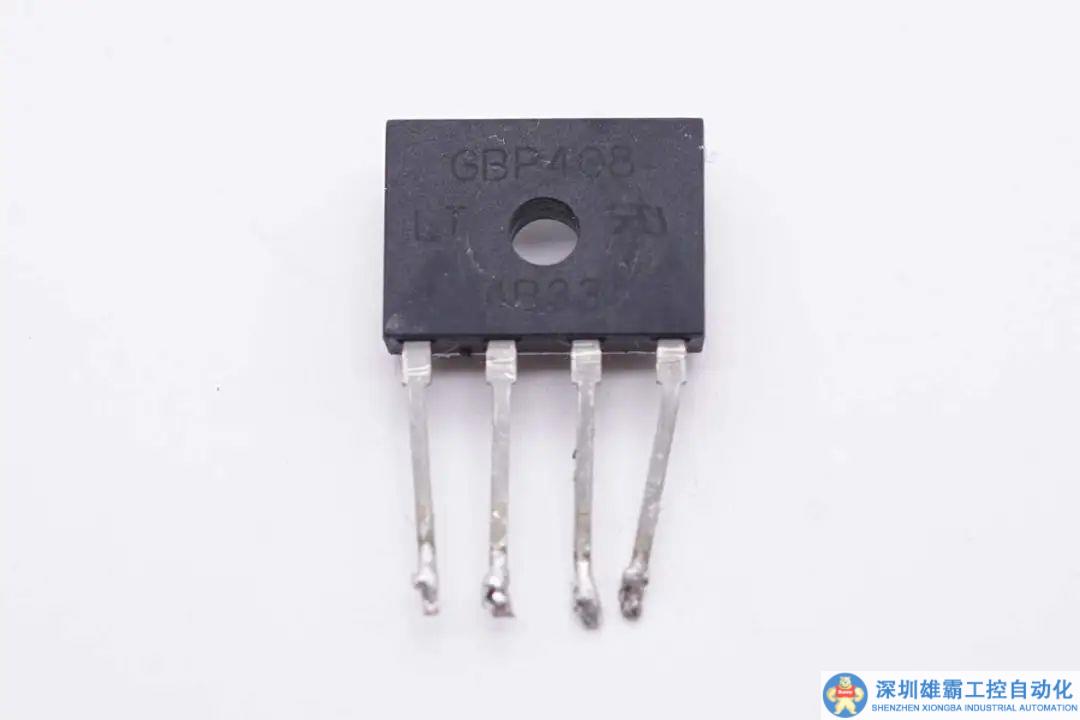

整流橋來自光寶，型號GBP408，規格為4A 800V。

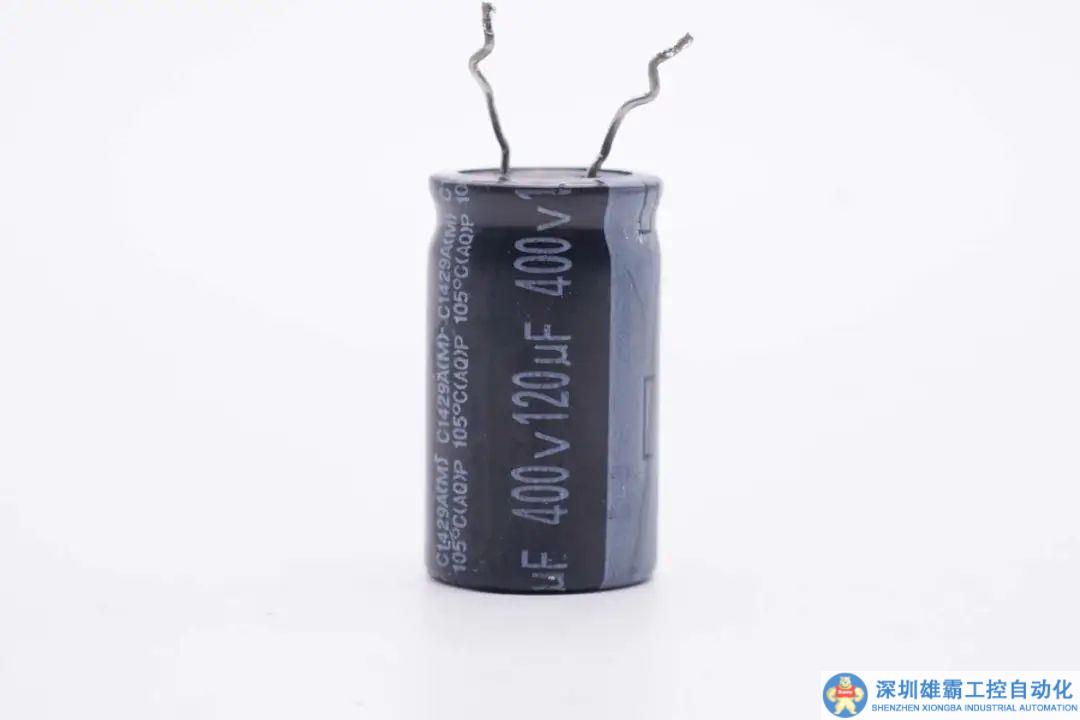

高壓濾波電容規格為400V 120μF。

藍色瓷片電容與電解電容并聯，抑制高頻干擾。

初級主控芯片來自NXP恩智浦，型號TEA1738T，是一顆反激開關電源控制器，芯片集成過功率保護和補償功能，具備調節的軟啟動和過熱保護。

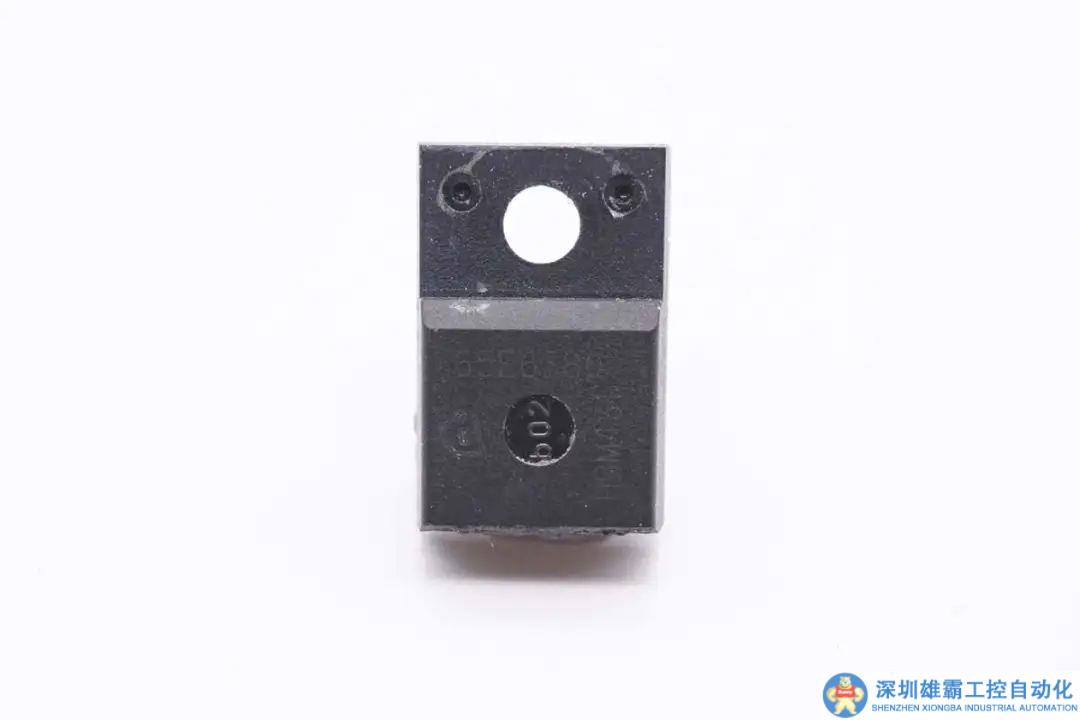

初級開關管來自英飛凌，絲印65E6380，實際型號IPA65R380E6，CoolMOS E6，耐壓700V，導阻0.38Ω，TO220FP絕緣封裝。

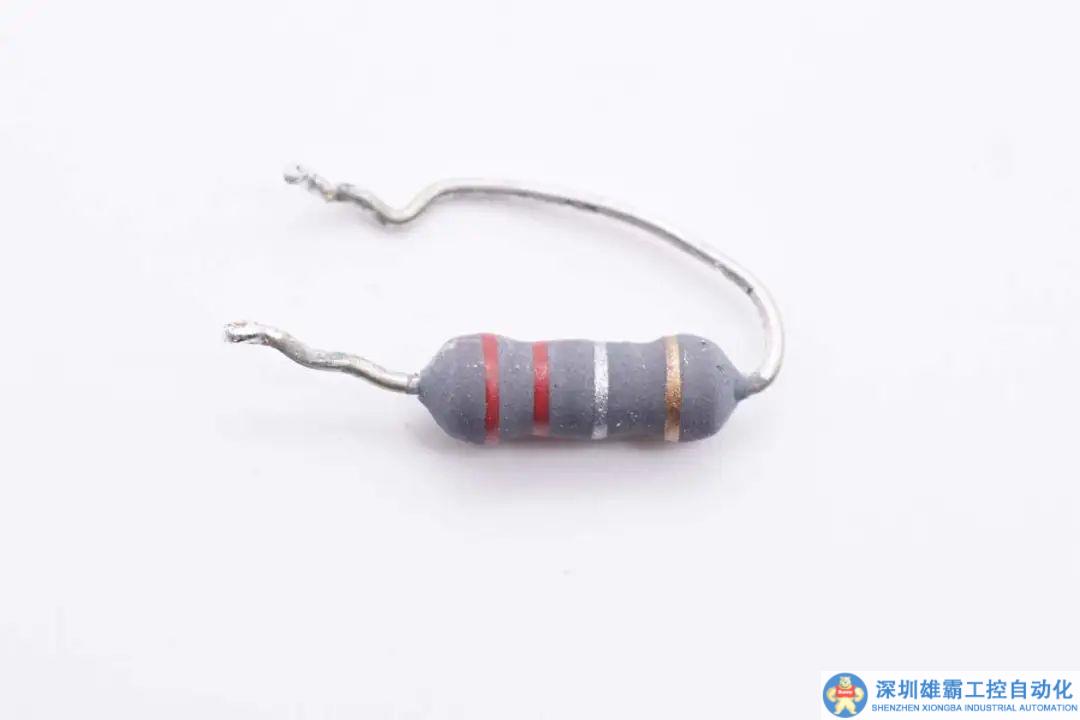

0.22Ω電阻用于檢測初級開關管電流。

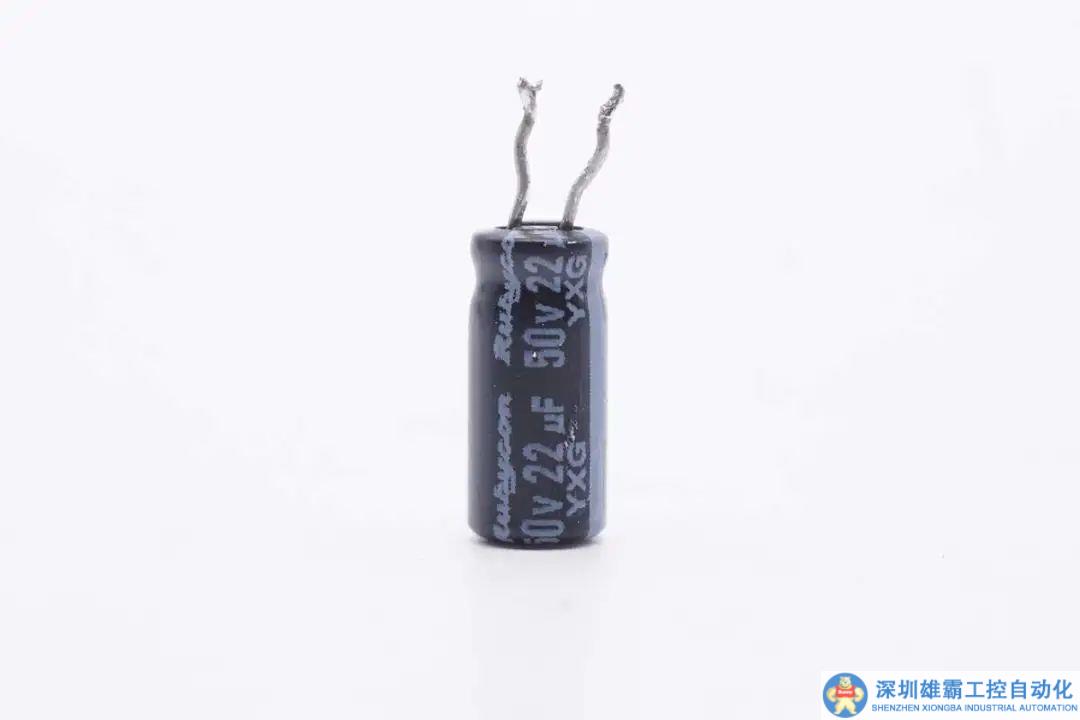

為主控芯片供電的濾波電容來自紅寶石，規格為50V22μF。

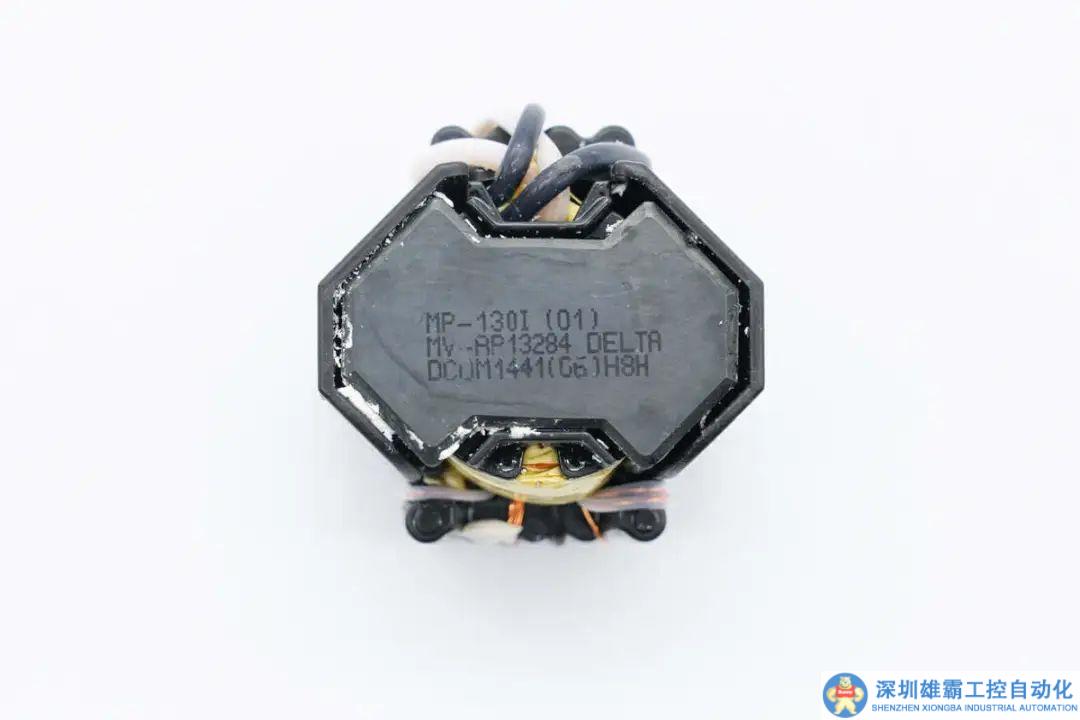

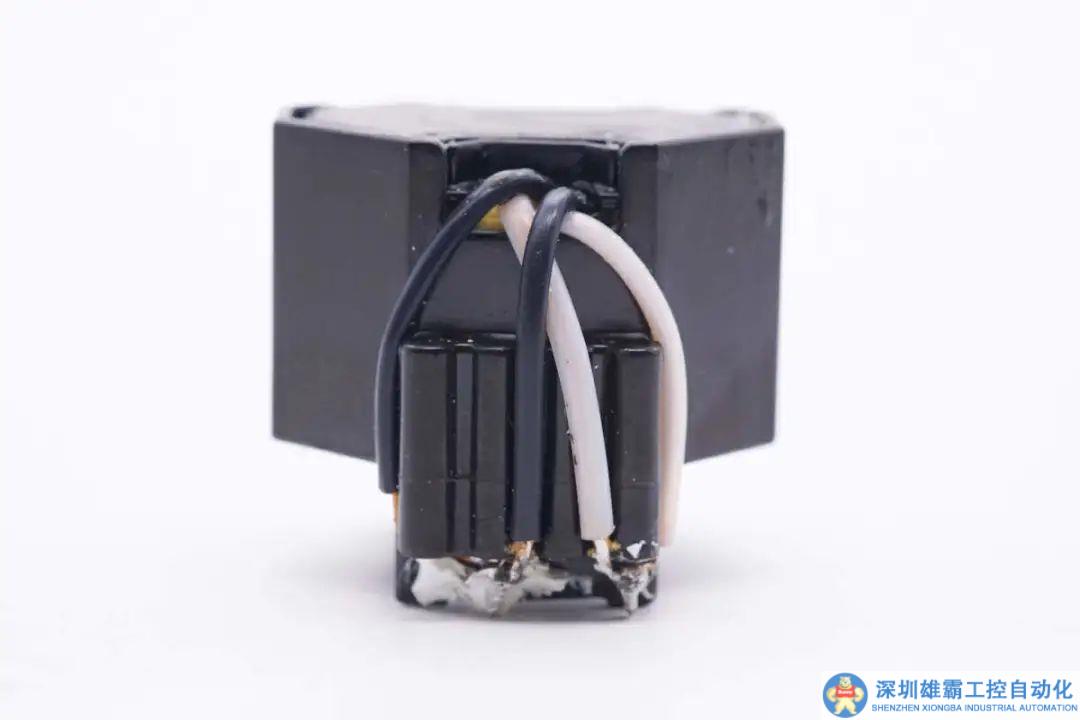

變壓器特寫，磁芯外套塑料殼絕緣。

次級采用多層絕緣線繞制。

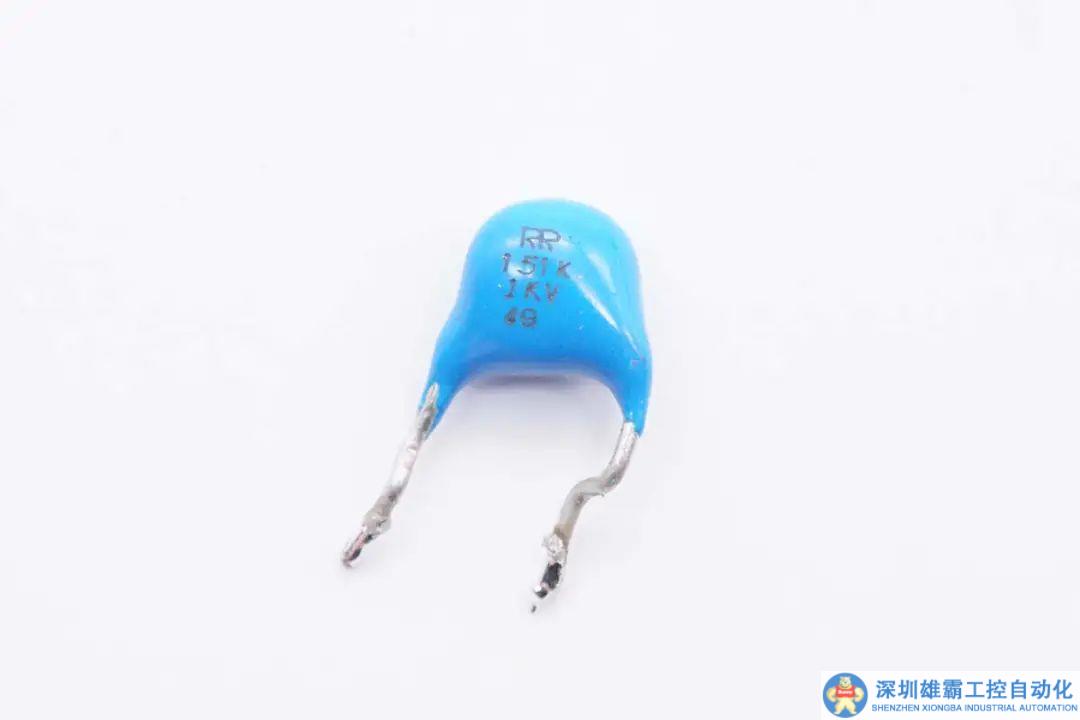

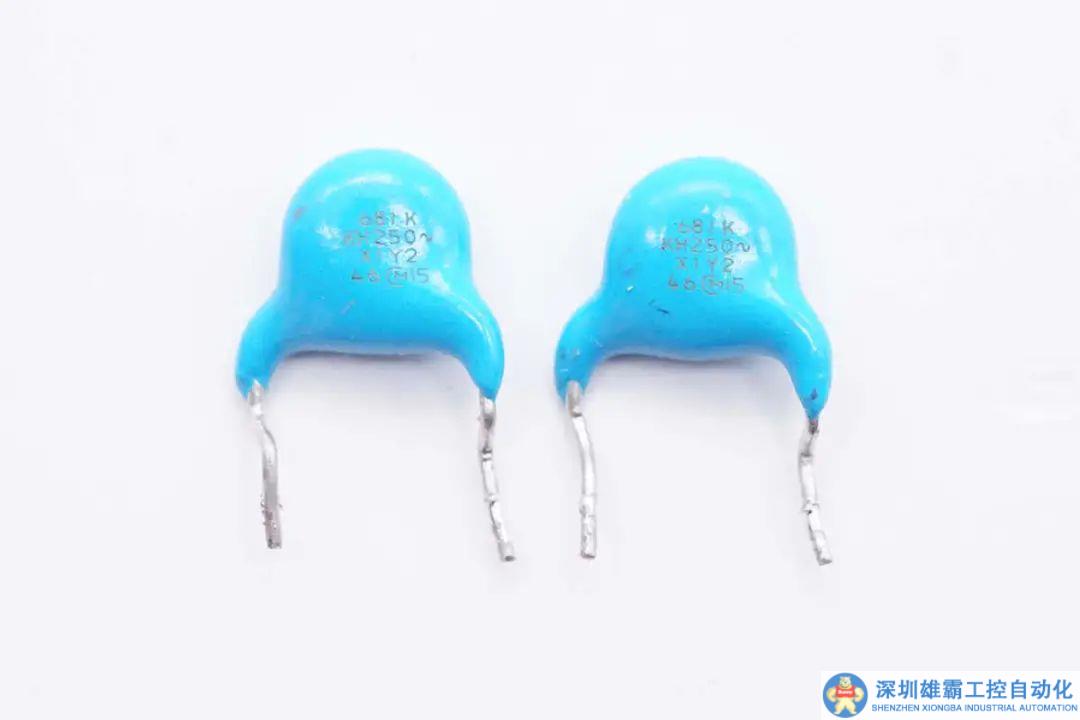

兩顆藍色Y電容串聯提升耐壓等級。

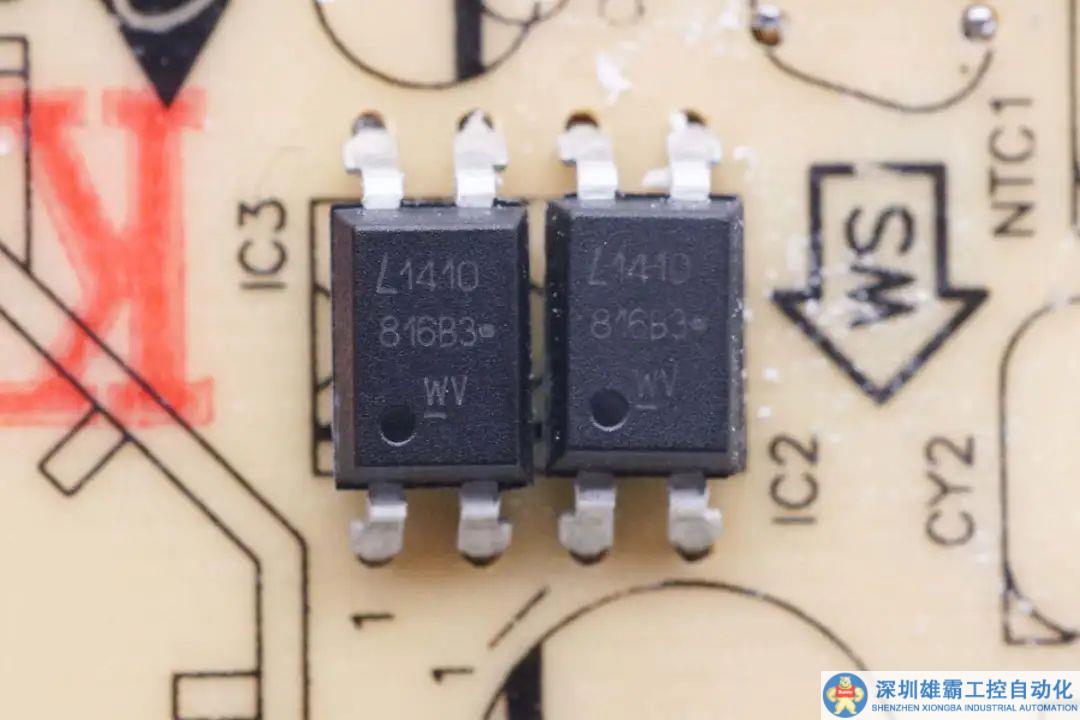

兩顆光耦來自光寶，型號LTV-816，用于初次級隔離反饋。

輸出側焊接整流管，濾波電容，變壓器打膠固定。

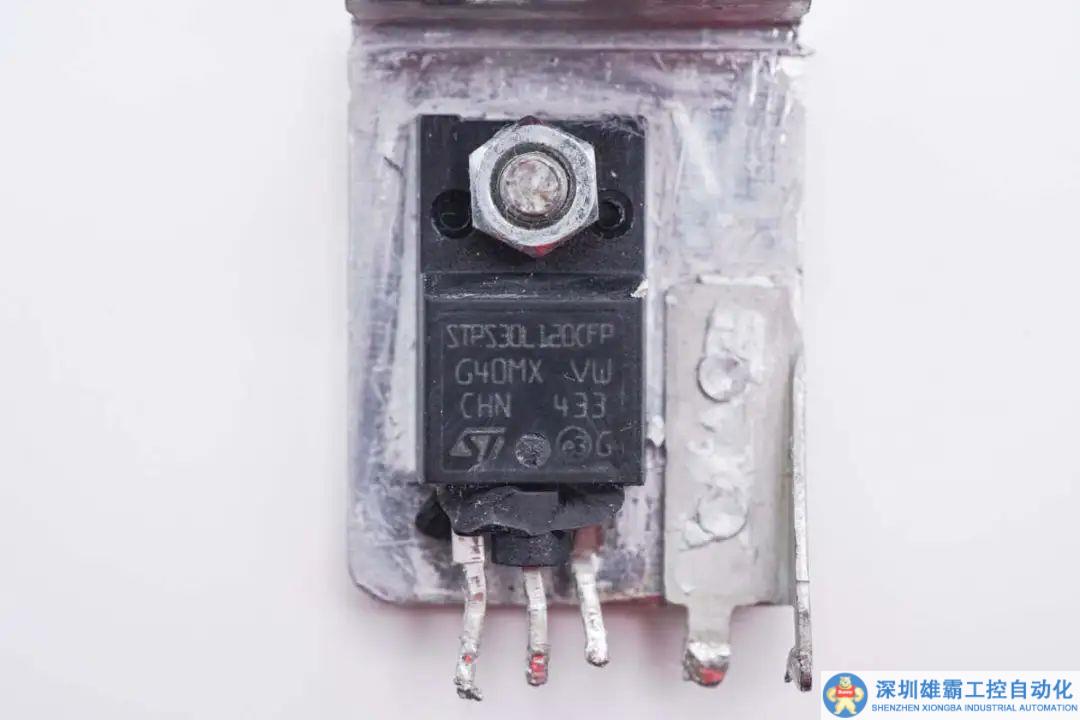

整流肖特基二極管來自ST意法半導體，型號STPS30L120CFP，規格為120V 30A。

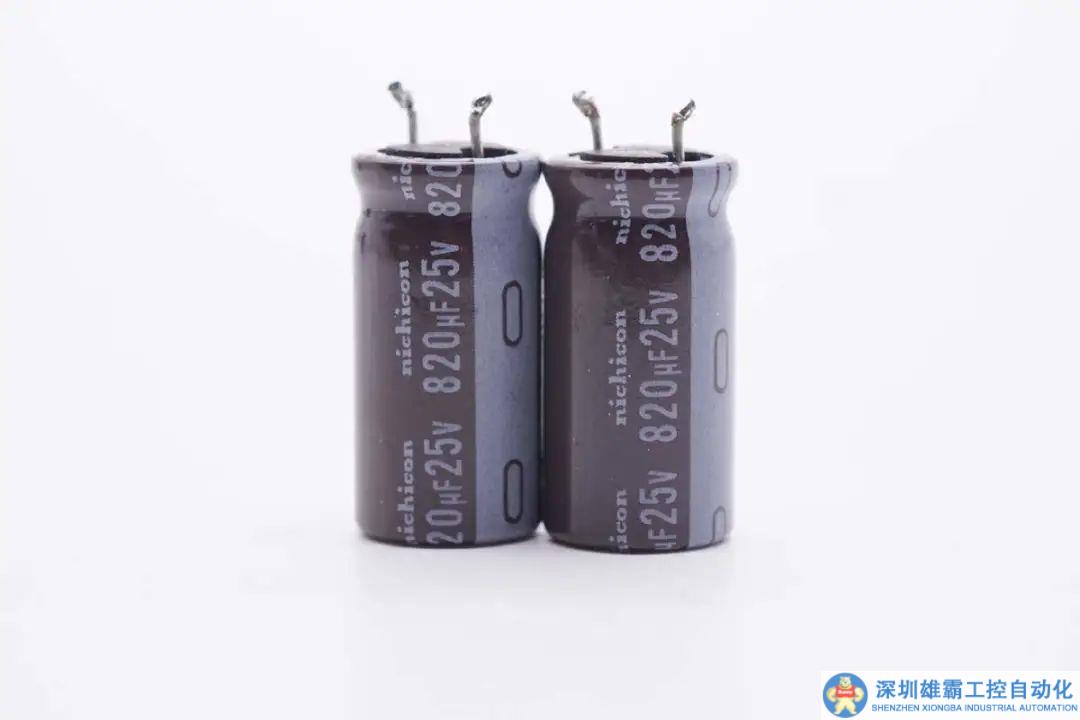

輸出濾波電容來自尼吉康，規格為820μF 25V，兩顆并聯。

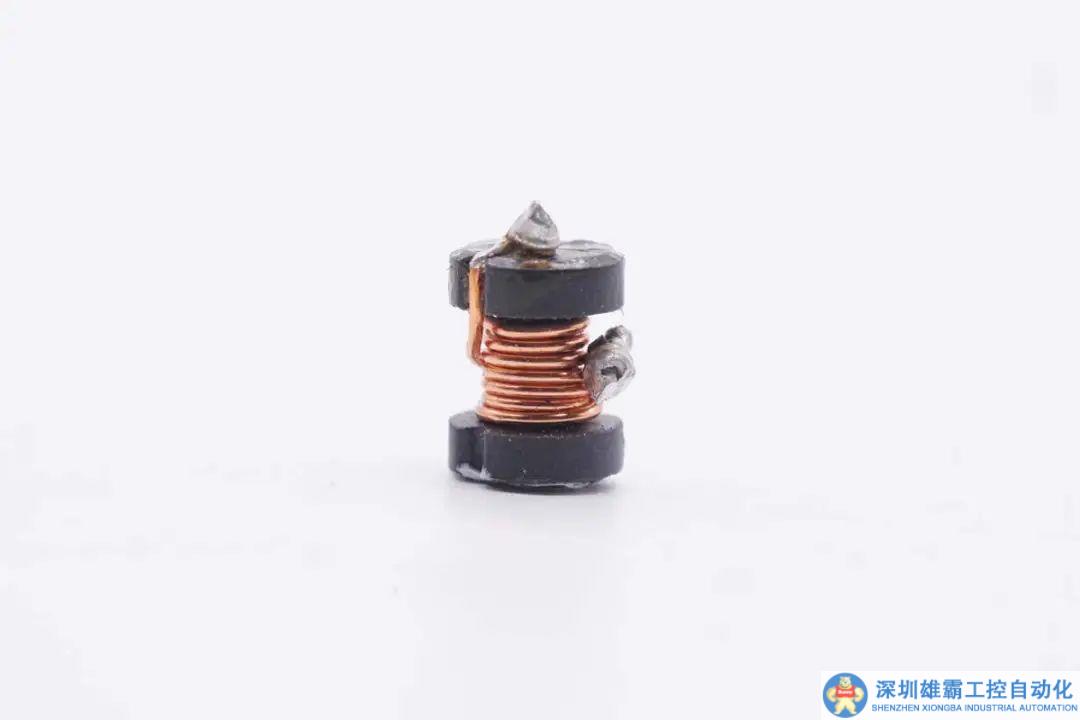

一顆工字濾波電感特寫。

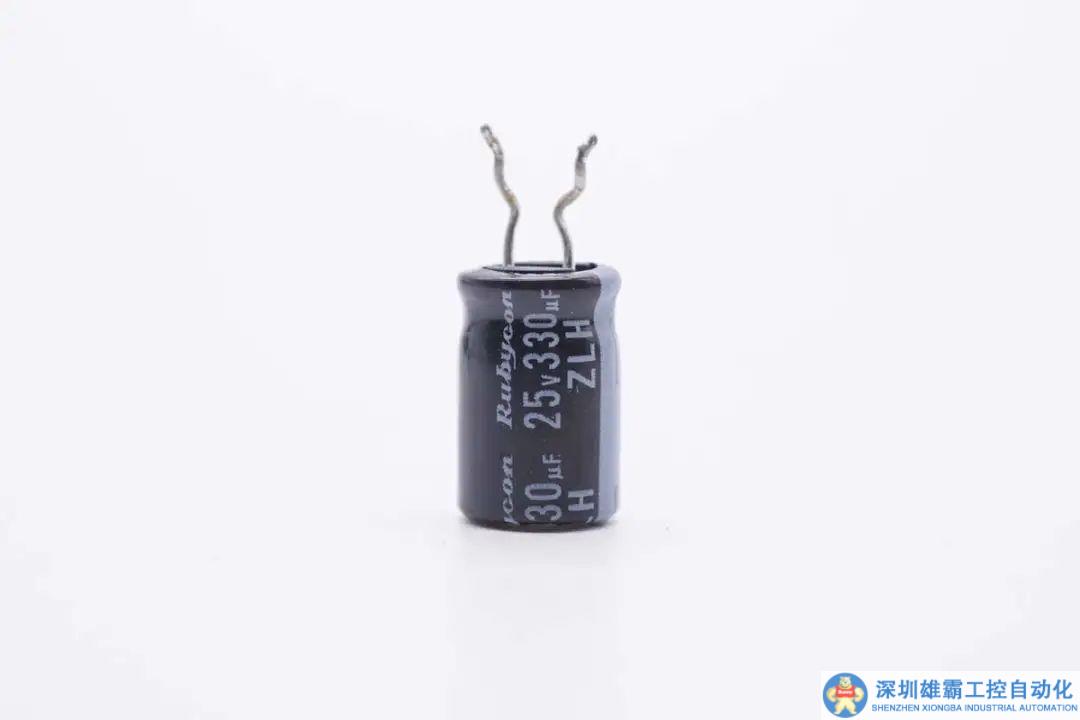

還有一顆輸出濾波電容來自紅寶石，ZLH長壽命電容，規格為25V 330μF。

熱敏電阻用于檢測適配器內部溫度，進行過熱保護。

全部拆解一覽，來張全家福。

充電頭網拆解總結

戴森這款電源適配器為灰色外殼設計，配有美規固定插腳，自帶2米長輸出線纜，圓孔插頭輸出。這款適配器支持寬電壓輸入，輸出規格為19.2V 3.02A，輸出功率為58W。

充電頭網通過拆解了解到，戴森這款電源適配器采用反激開關電源，控制器來自NXP恩智浦，型號TEA1738T，初級開關管來自英飛凌，型號IPA65R380E6。輸出采用意法STPS30L120C肖特基二極管整流。

適配器內部整流橋，開關管和肖特基二極管均配有大面積散熱片，降低溫升，內部元件大面積打膠固定，并配有熱敏電阻檢測溫升，滿足長時間滿載輸出，內部用料和做工扎實。
