01 VSWR橋

一、前言

這是一臺型號為 DSA815 ?RIGOL 頻譜儀。這個 VB1020 ?駐波橋可以用來測量高頻網絡 S11 相關的參數，比如返回?fù)p失，反射系數或者駐波比 等。說明書上給出了它的功能說明，使用方法，以及基本特性。下面對其進行初步測試。

二、測試結果

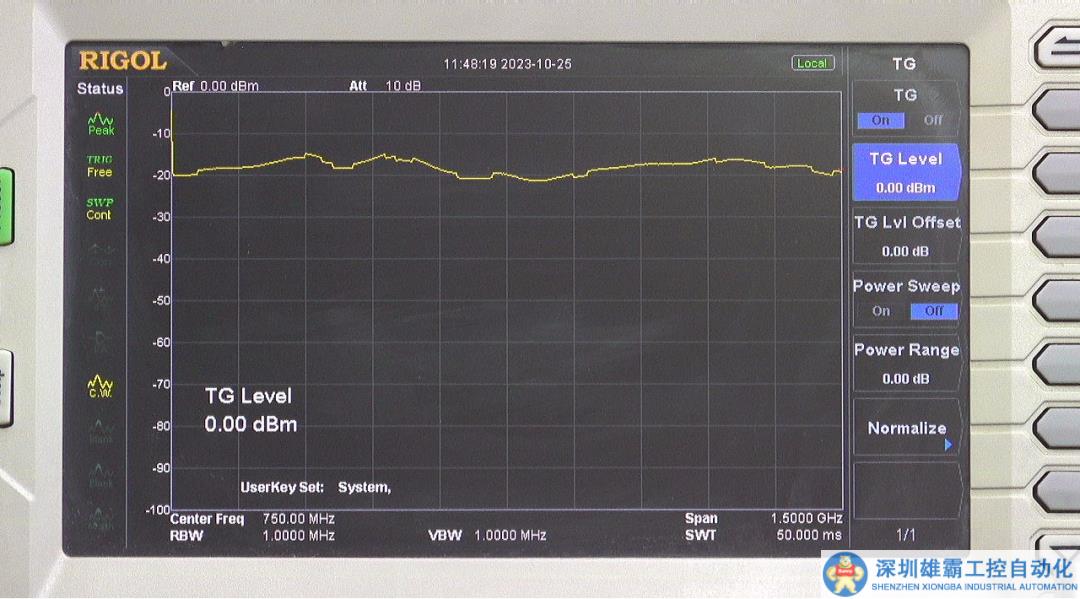

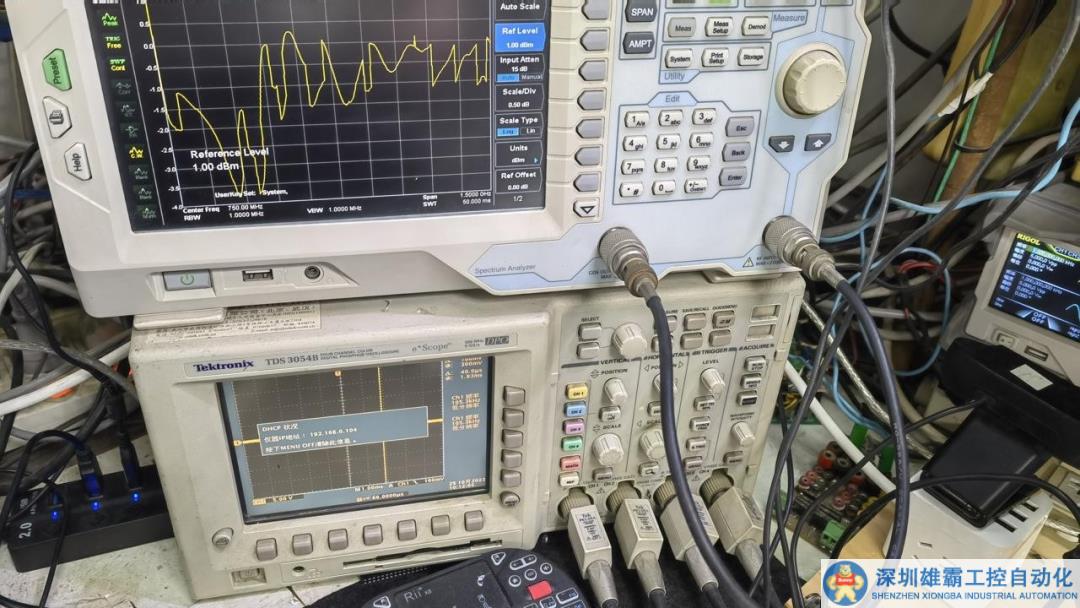

根據使用說明，將駐波比橋連接在頻譜儀TG端口以及輸入端口。打開頻譜儀的跟蹤源，輸出電平為 0 dBm。讀取頻譜儀測量數據。令人感到驚訝的是，為什么會出現這些奇怪的變化，這反應的是跟蹤源輸出特性？?還是駐波橋的特性呢？?現在還不得而知?？梢钥吹酱藭r(shí)平均的耦合度為 -20dB 左右。數據手冊上給出該駐波橋的方向性大約為 20dB。插入損失為 5dB。

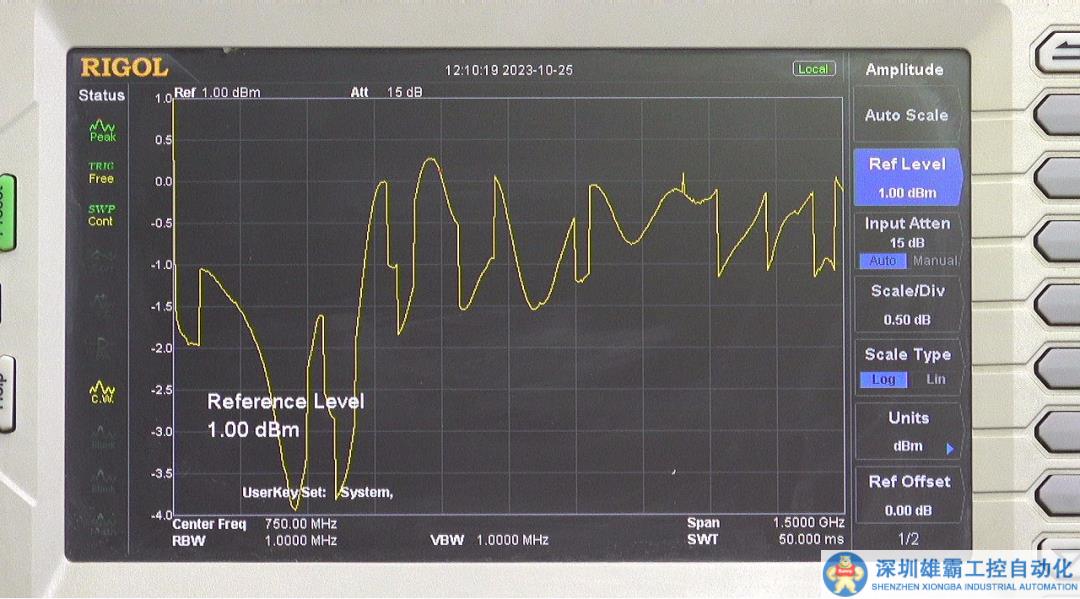

▲ 圖1.2.1 在跟蹤狀態下顯示的頻譜特性

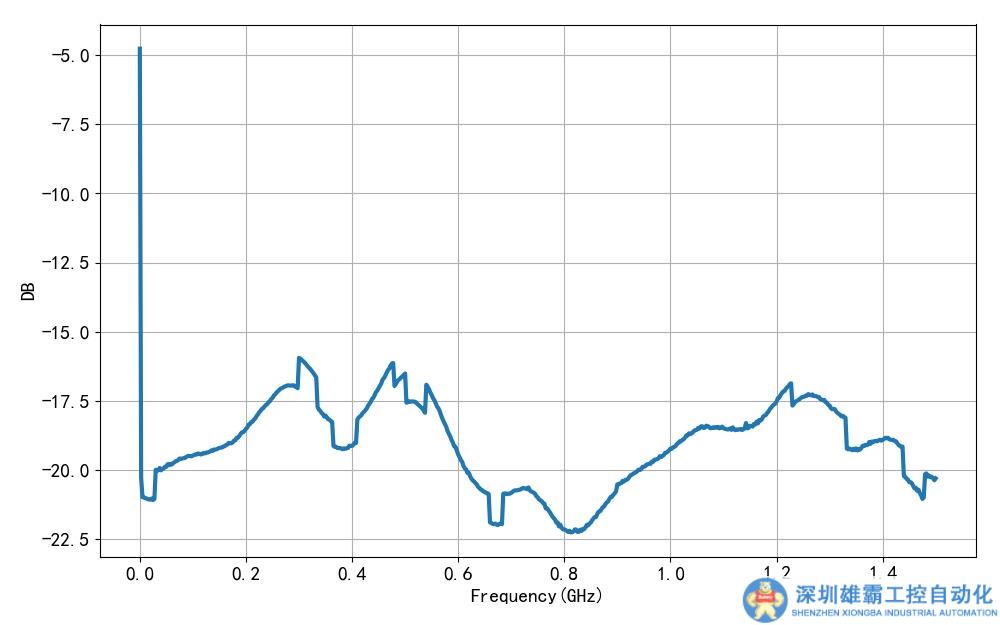

▲ 圖1.2.2 直通測量TG頻譜特性

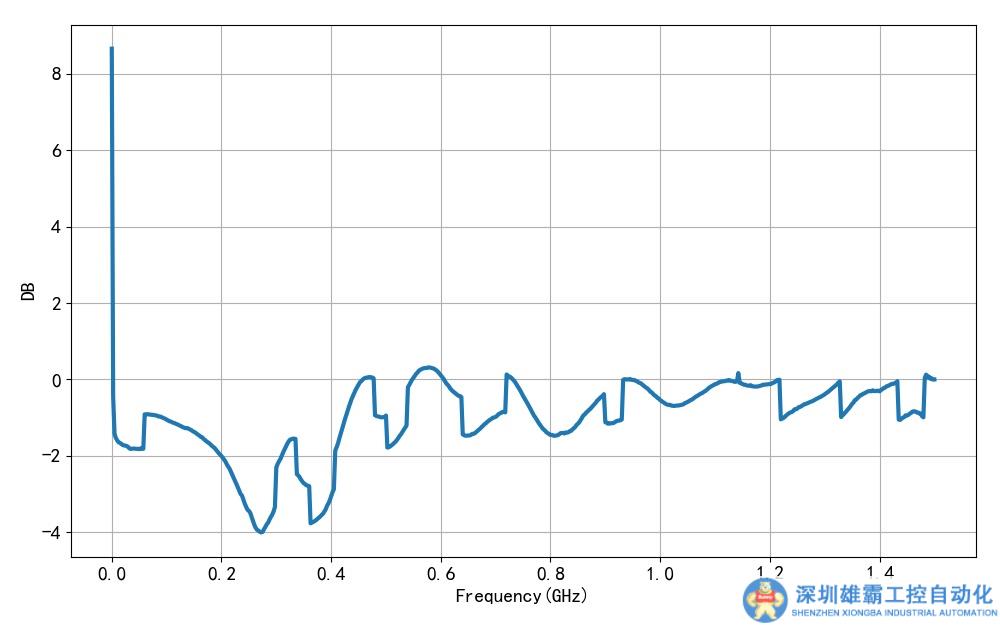

??為了確定剛才測量頻譜曲線究竟反映是 TG 特性，還是駐波橋的特性?，F(xiàn)在將頻譜儀的信號輸出直接連接到信號輸入。這是測量所得到的頻譜，可以看到與前面駐波橋所測量的結果是有區別的，特別是在有的頻率范圍內，損失特性正好相反。由此可見，前面所測量的是駐波橋頻率特性。

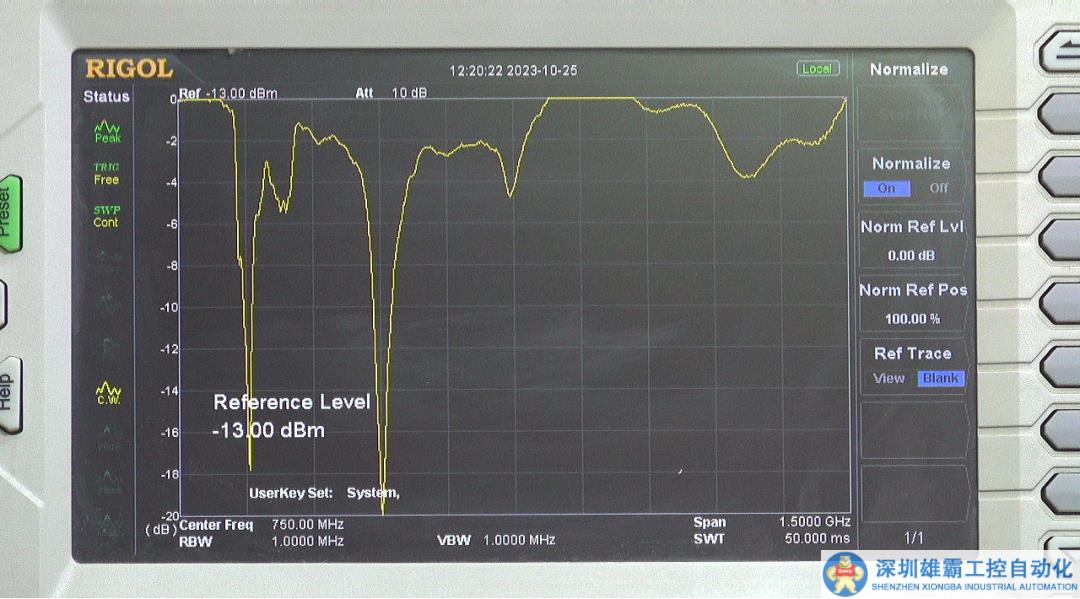

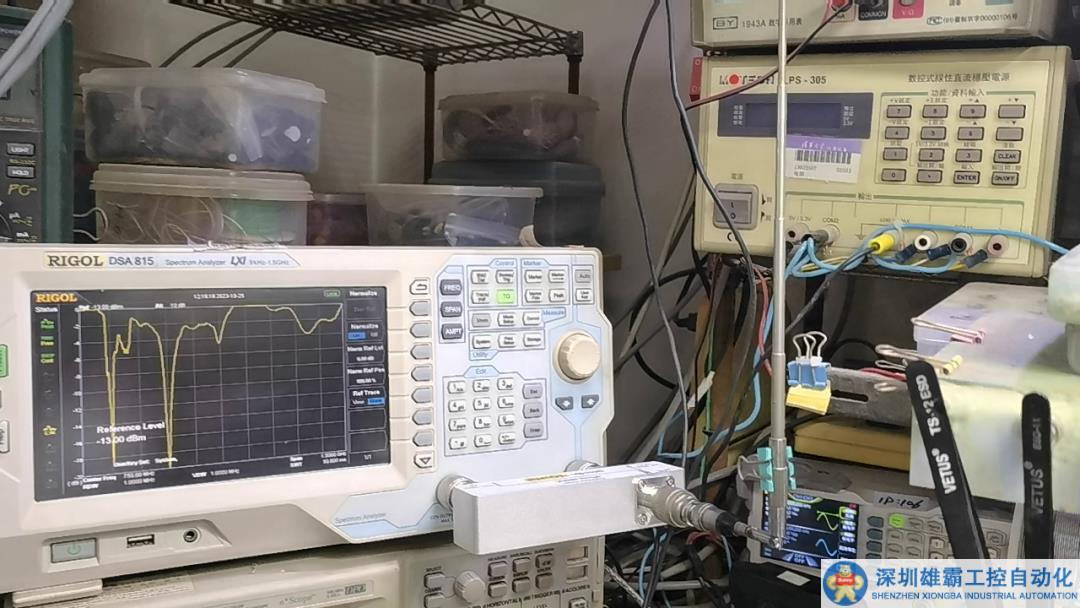

利用頻譜儀的歸一化功能，將結果進行歸一化。也就是將此時對應的頻譜都對應0dB。安裝一個小型天線，這樣便可以測量得到天線的諧振頻率。這是測量所得到的結果。可以看到有兩個諧振點。前面是154MHz 左右，第二個是 451MHz 左右。

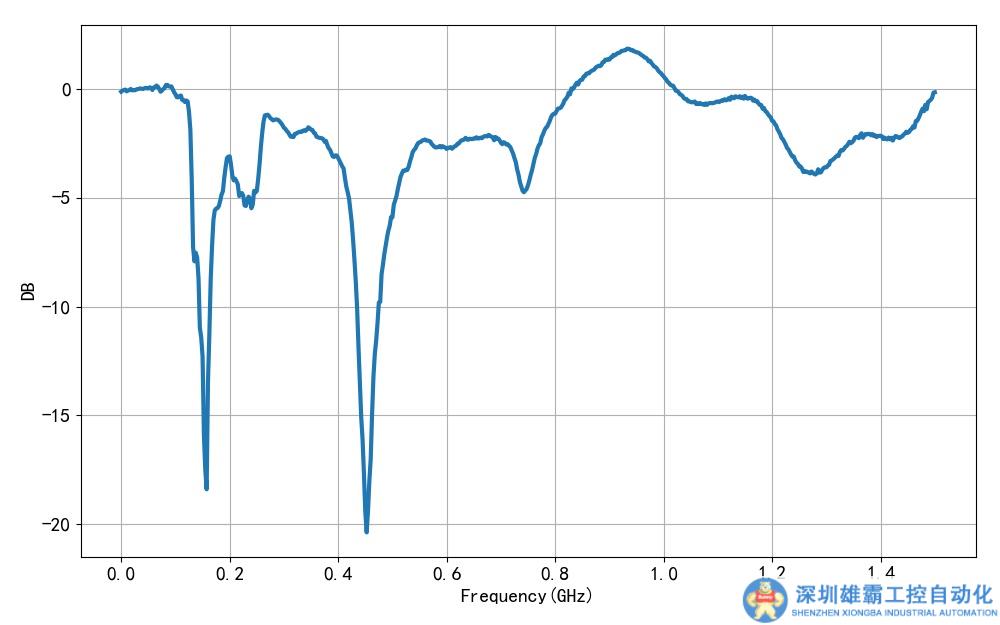

▲ 圖1.2.3 短天線對應的S11參數

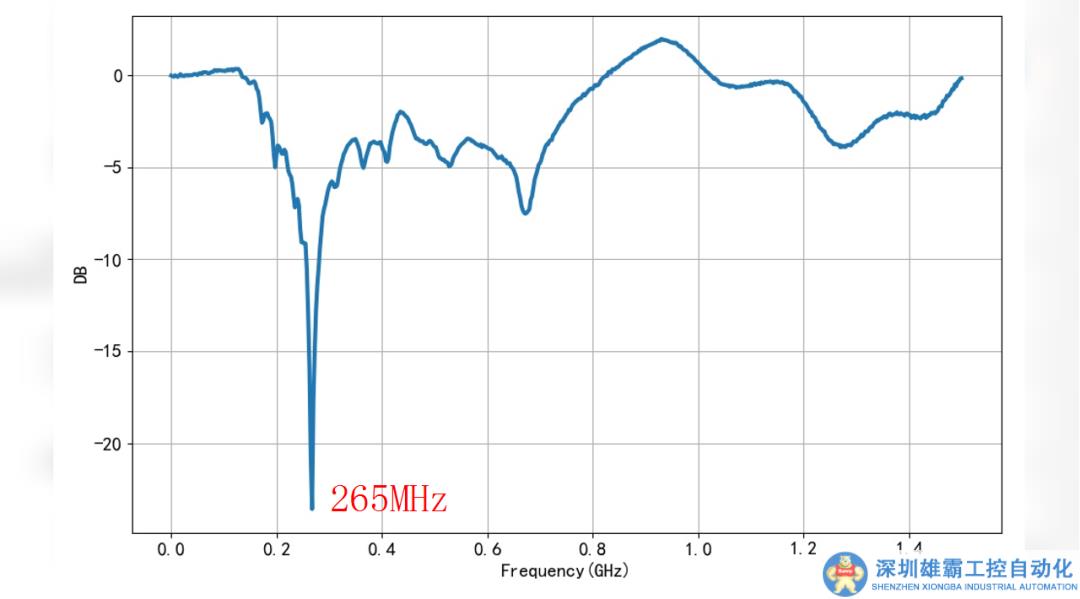

??將拉桿天線縮短到 17厘米左右，這是測量到的S11 特性。此時天線諧振點在265MHz，對應四分之波長時的頻率。

※ 總??結 ※

本文記錄了RIGOL頻譜儀適配的駐波橋的測量特性，熟悉了它的使用方法，并利用它檢測了單桿天線的頻率特性。
