此前ANKER安克推出了一款三合一無線充電器A1811，產品創新性的采用可變形態結構設計，并且通過了蘋果的MFW&MFM雙認證，不僅整體小巧精致，性能質量在蘋果認證加持下也是十分可靠。

產品配備30W快充套裝用于日常使用供電，消費者無需再另外購買。此前受篇幅限制，并未對快充套裝的充電器進行拆解，本期便是將其補上，下面一起來看看原裝的充電器做得如何？

此前充電頭網還拆解過安克迷你30W氮化鎵安芯充Pro、安克65W 2C1A二合一氮化鎵超極充、安克65W 2C1A全氮化鎵充電器、安克65W 2C1A氮化鎵充電器（英雄聯盟版）等產品，歡迎查閱。

安克30W充電器外觀

充電器采用PC防火材質黑色外殼，表明磨砂抗指紋，邊角過渡圓潤。

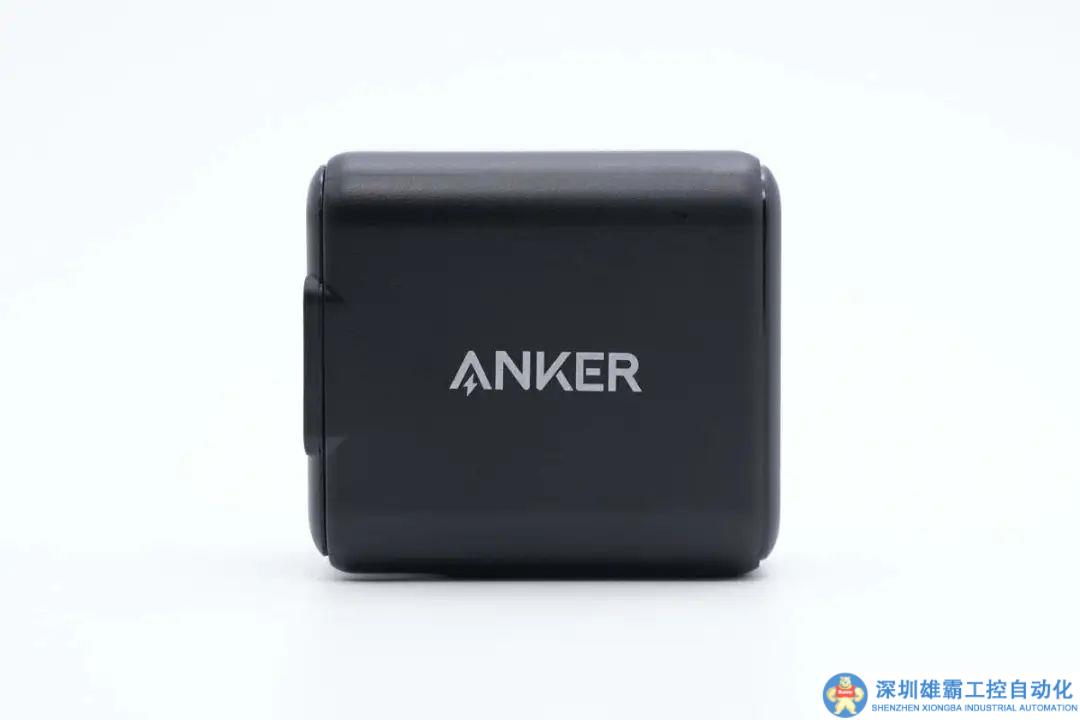

機身正面中心印有ANKER品牌。

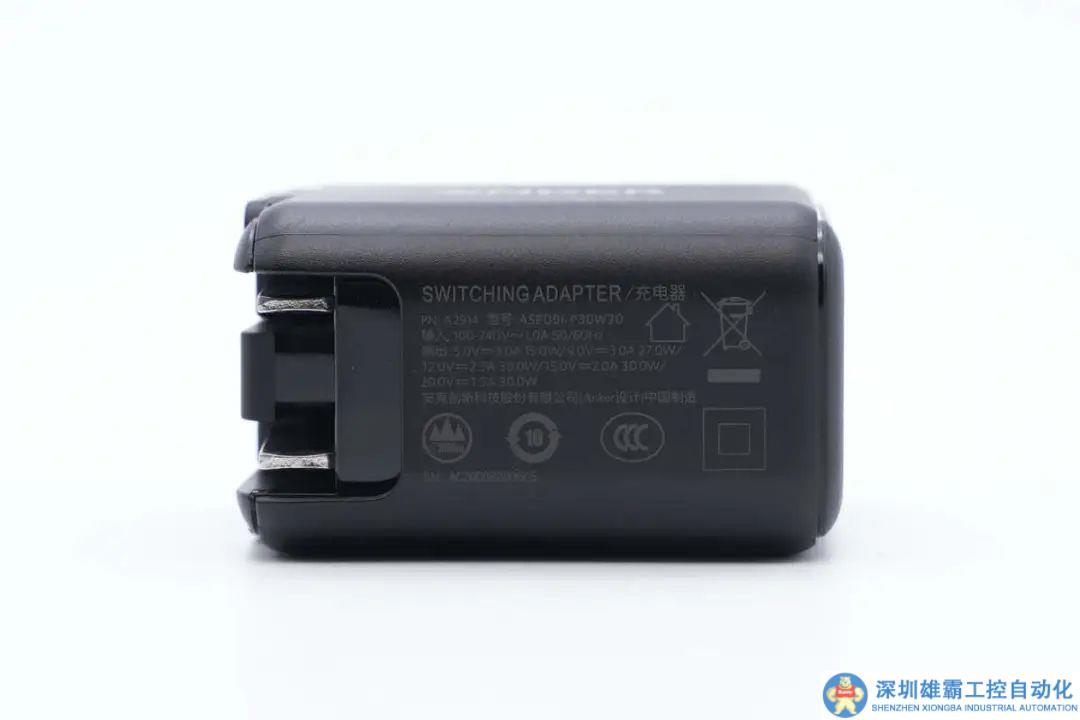

側面印有充電器參數

型號：ASPD9i-P30W20

輸入：100-240V~50/60Hz 1A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

制造商：安克創新科技股份有限公司

充電器通過了CCC認證。

輸入端兩側加入雙翼設計，提升使用穩定性。

充電器配備可折疊國標插腳，小巧便攜。

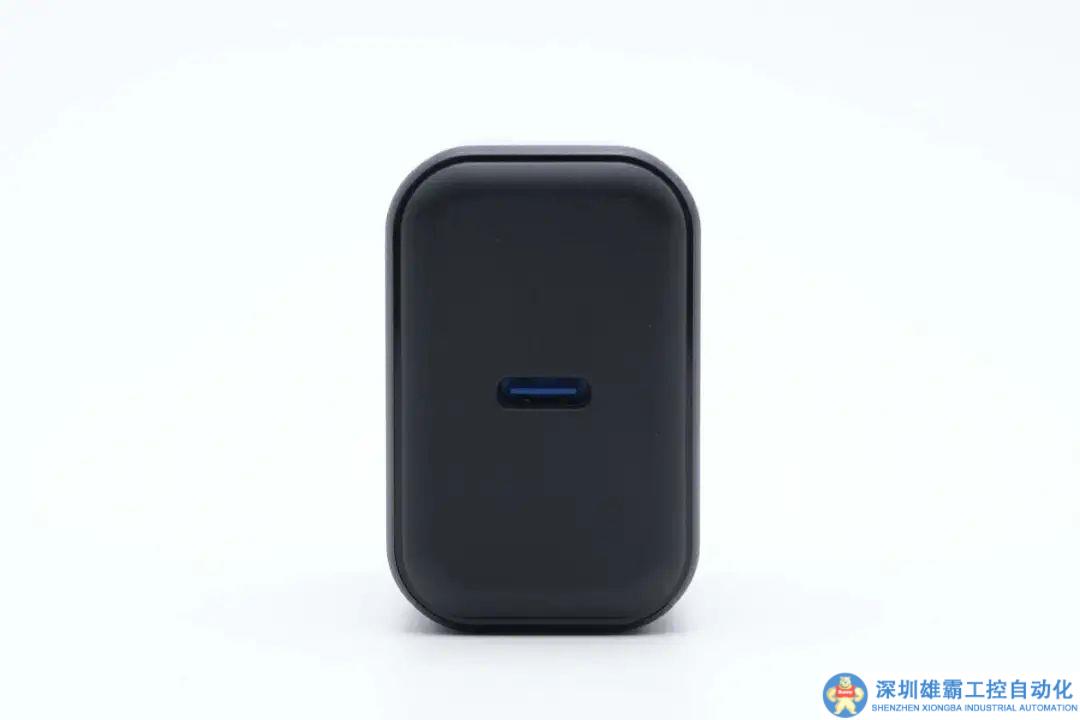

頂面居中布局單USB-C輸出接口，接口膠芯為藍色。

實測充電器機身高度為49.99mm。

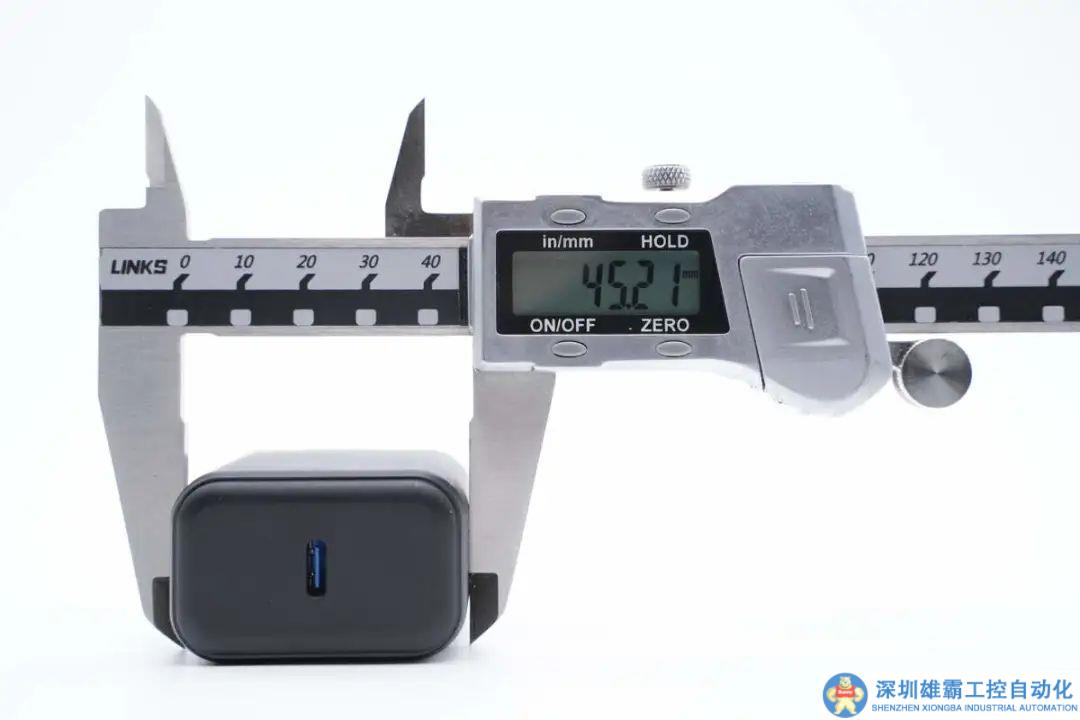

寬度為45.21mm。

厚度為29.23mm。

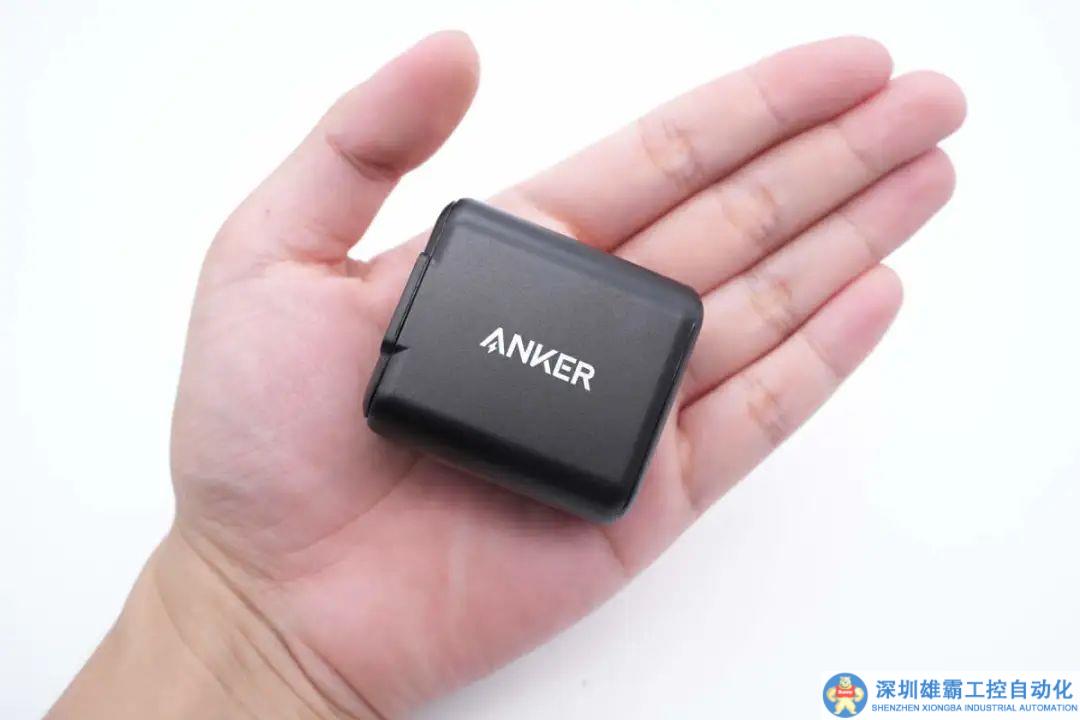

充電器拿在手上的大小直觀感受。

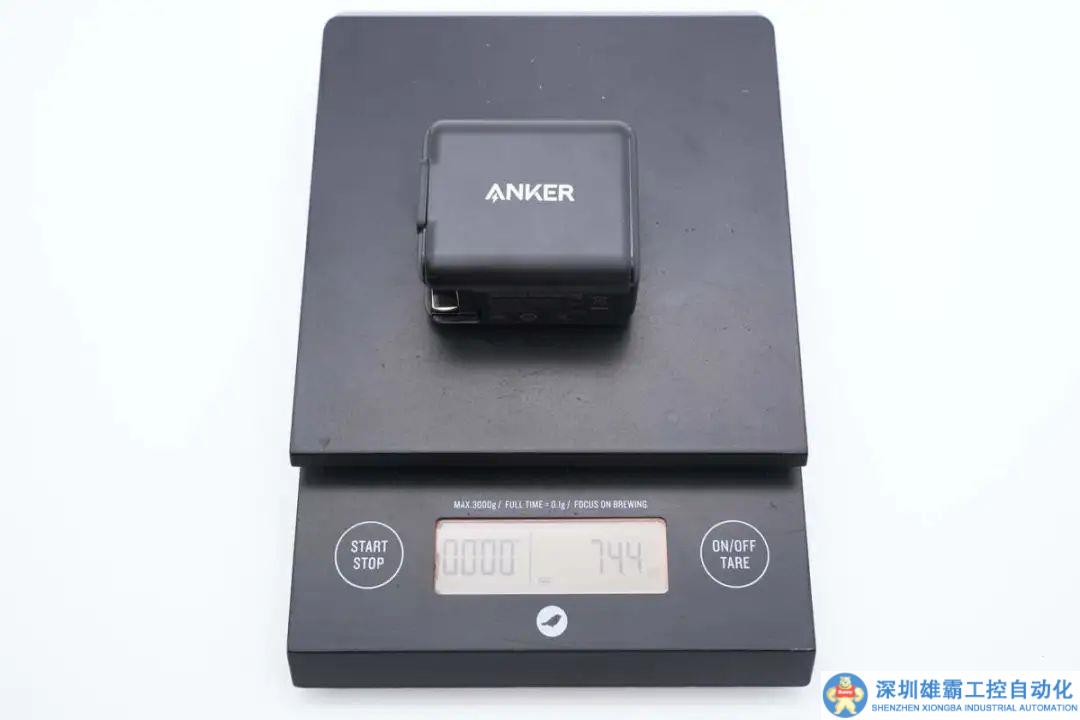

另外測得充電器凈重約為74g。

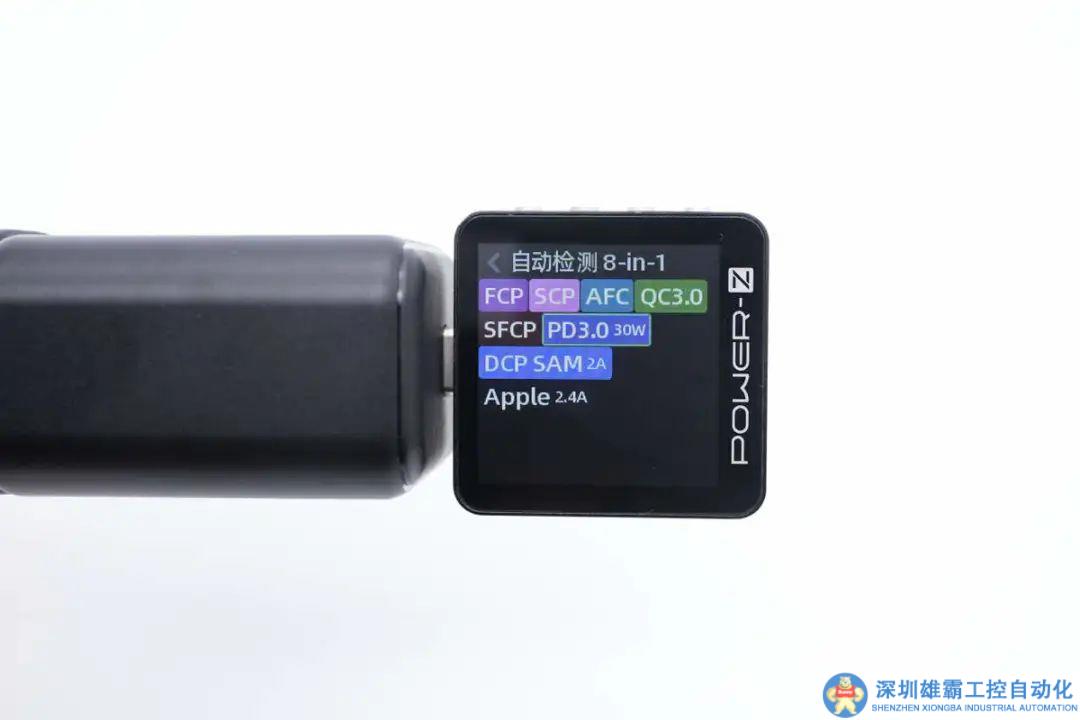

使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充電協議。

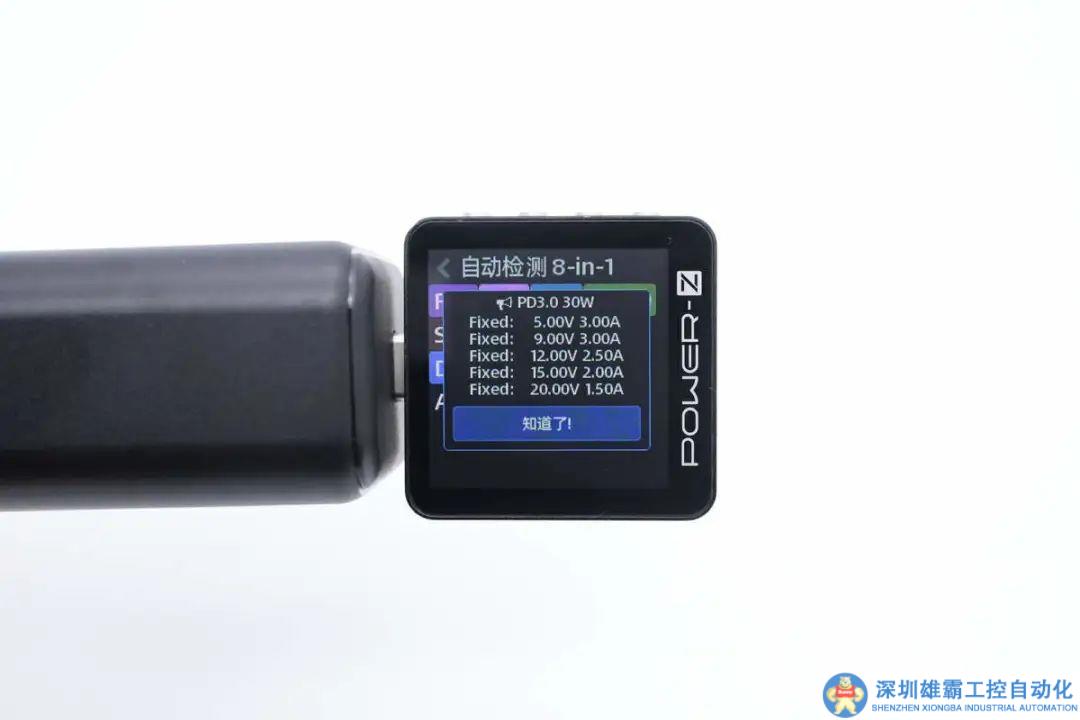

PDO報文顯示還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位。

安克30W充電器拆解

拆開充電器外殼取出PCBA模塊。

PCBA模塊正面設有三塊小板，電容、變壓器等器件打膠加固。

主板背面設有設有整流橋、開關電源主控芯片、初級開關管以及光耦。

通過觀察發現，安克這款30W快充充電器采用經典QR反激電源架構設計，同步整流協議芯片控制輸出電壓。下面我們從輸入端開始了解各個器件。

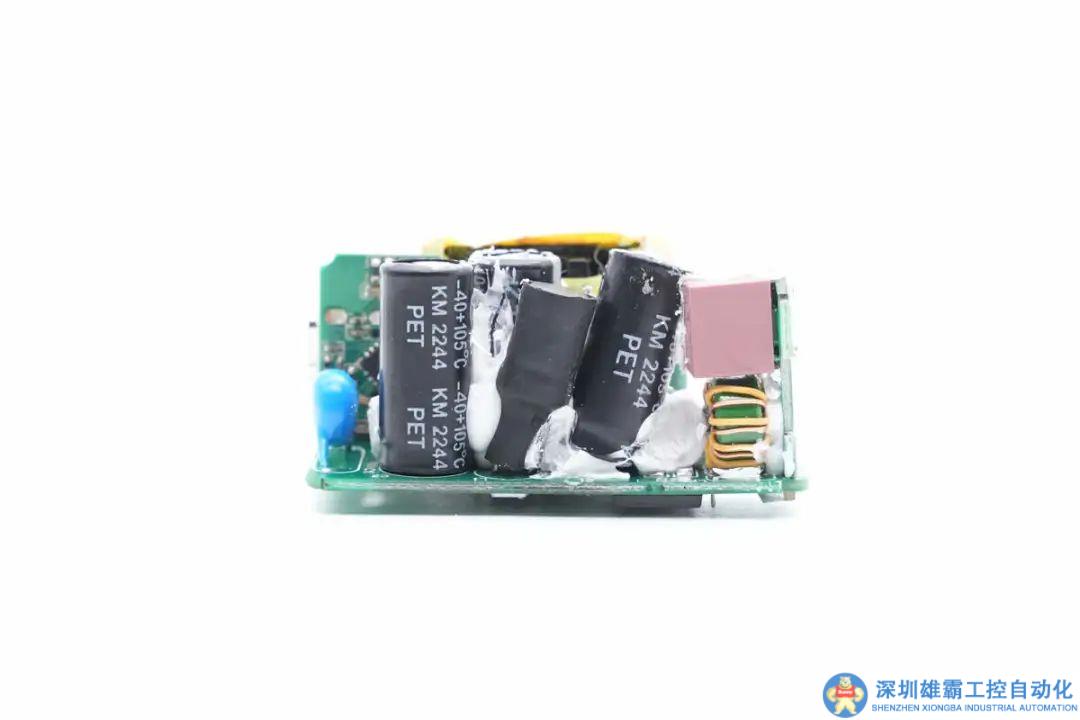

PCBA模塊側面一覽，可以看到延時保險絲、共模電感、高壓濾波電解電容等器件。

延時保險絲特寫，規格為2A 250V。

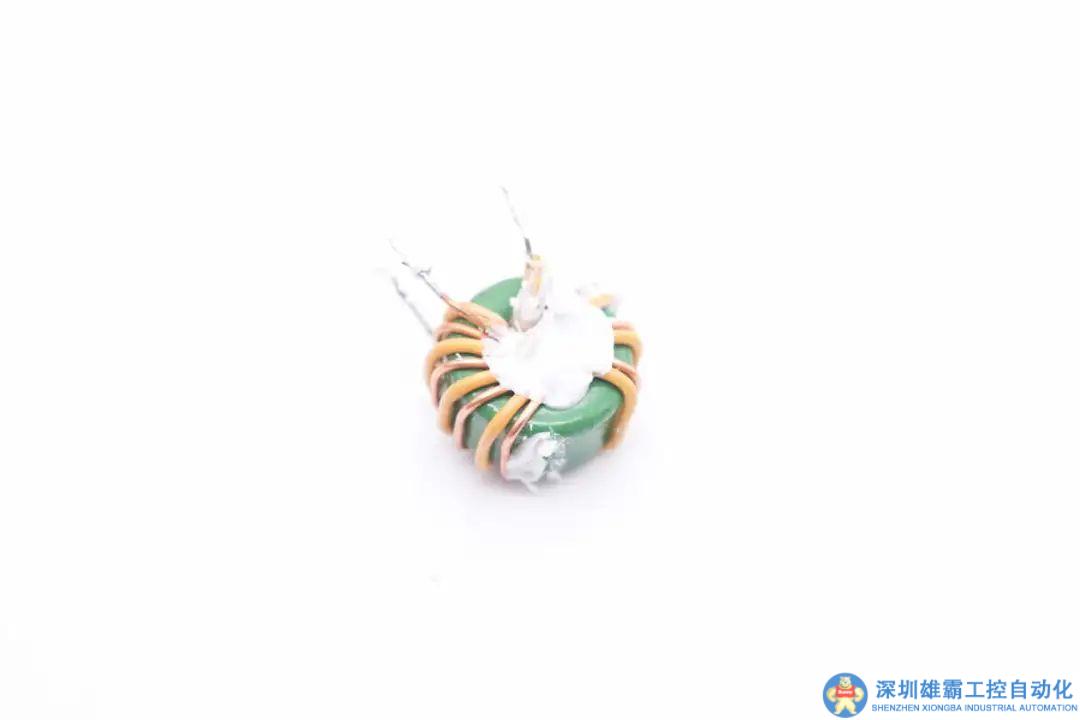

共模電感采用絕緣線和漆包線繞制，用于濾除EMI干擾。

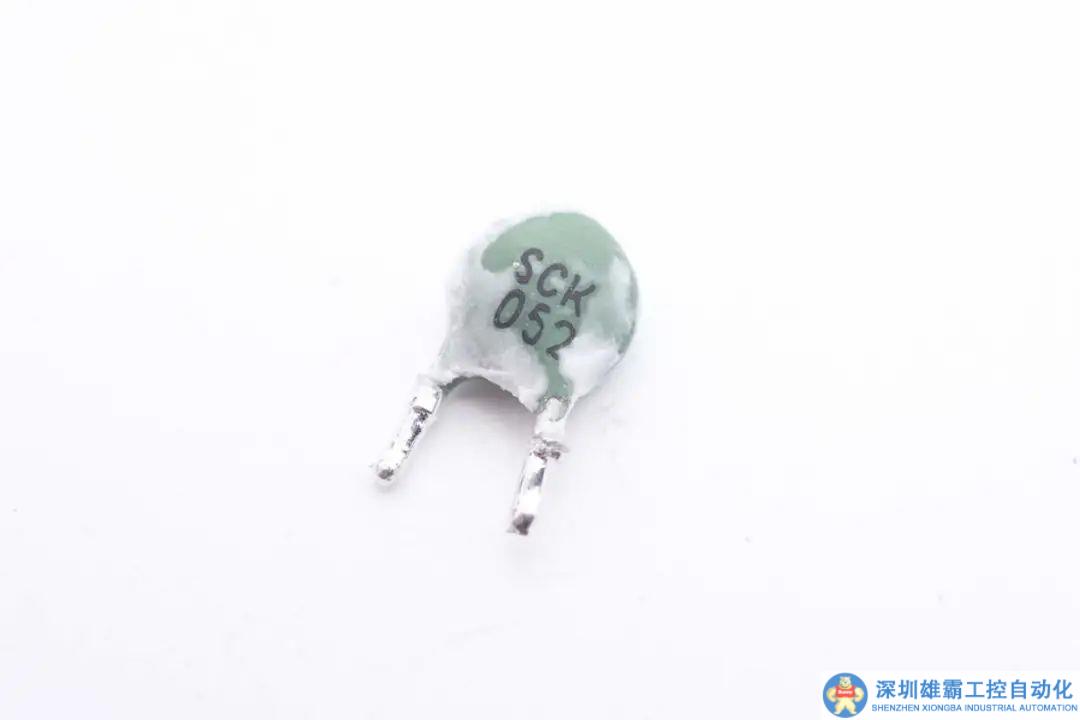

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

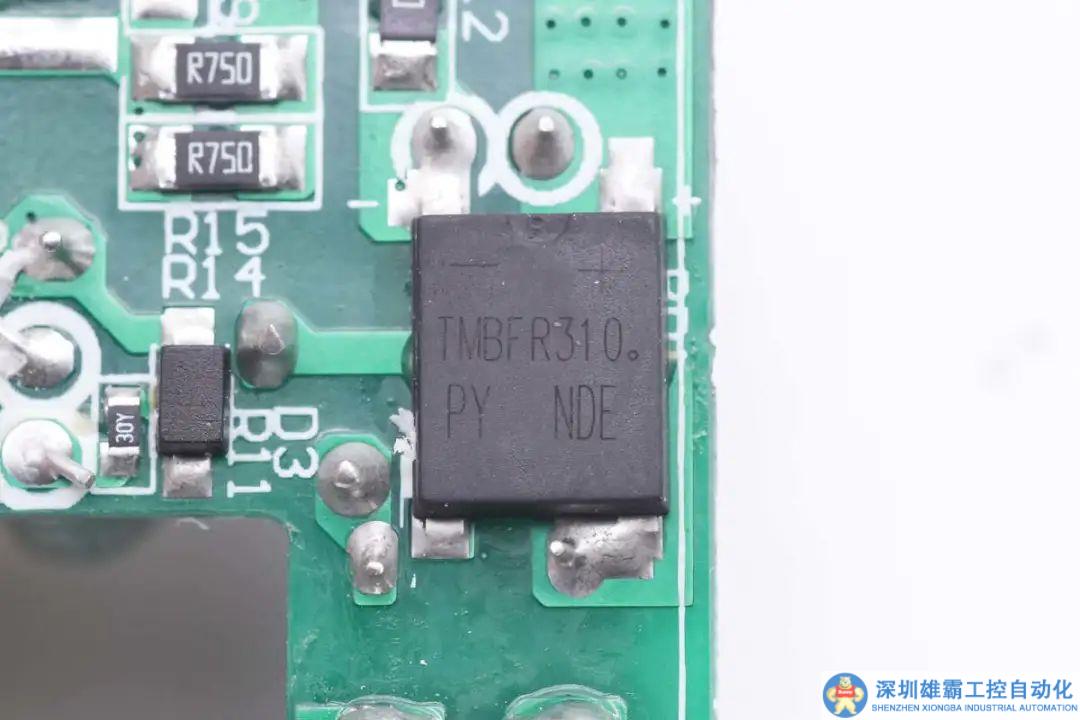

TMBFR310整流橋來自平偉。

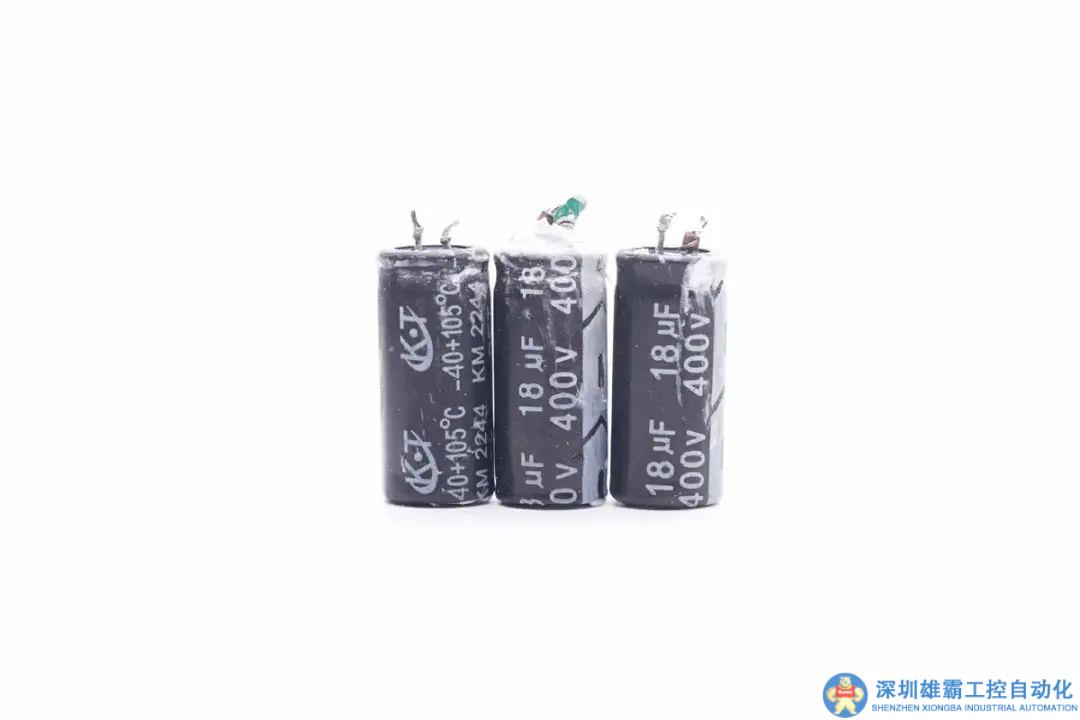

三顆高壓濾波電解電容來自凱特，規格都是400V 18μF。

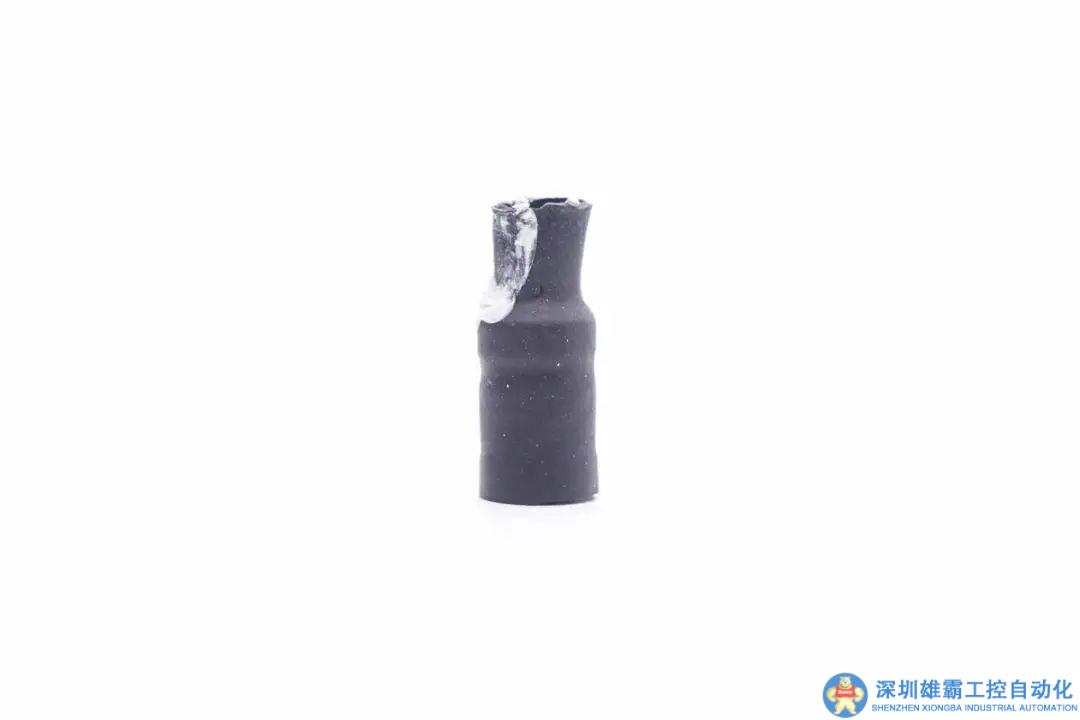

差模電感外套熱縮管絕緣。

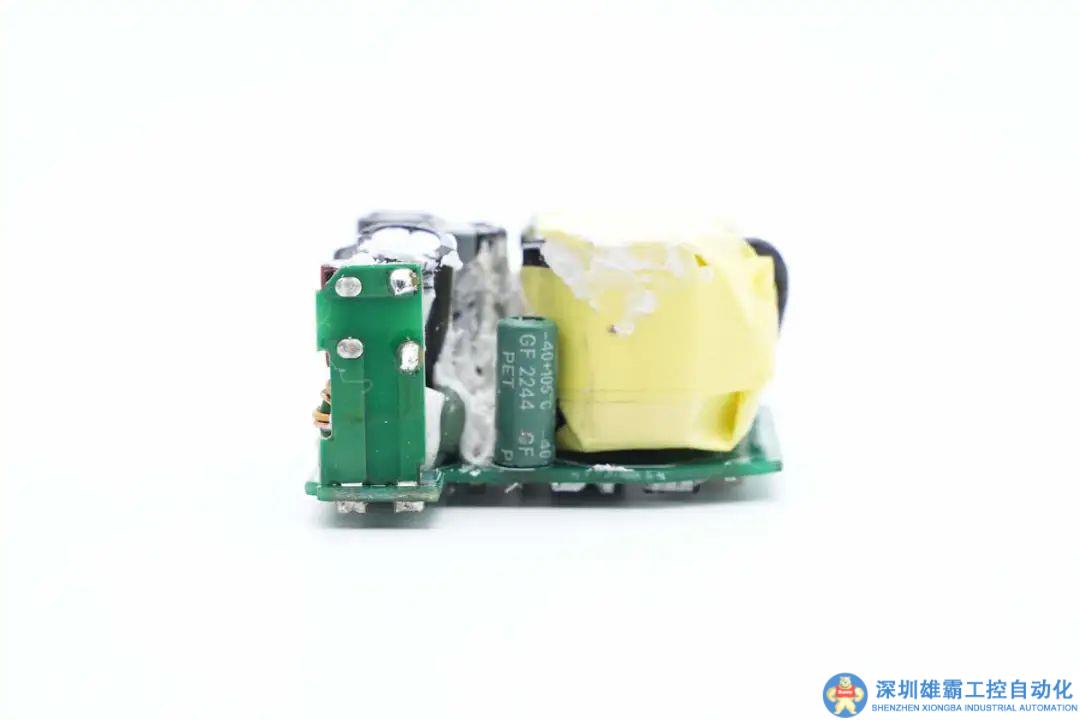

PCBA模塊前端可以看到主控芯片供電電容以及變壓器。

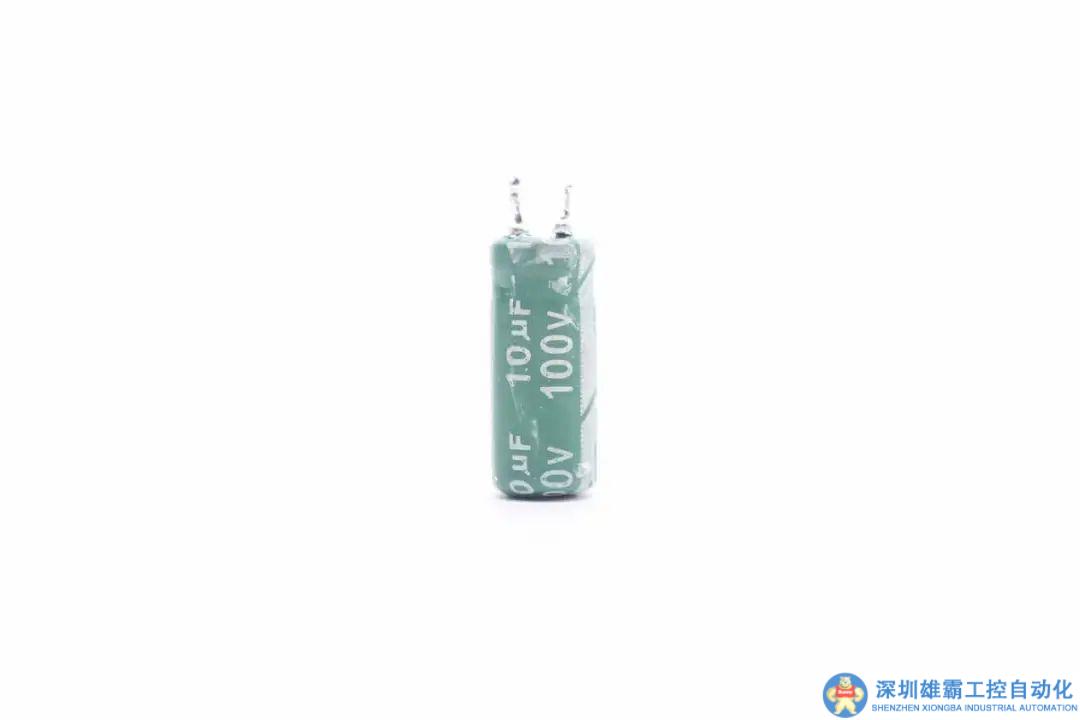

主控芯片供電電容規格為100V 10μF。

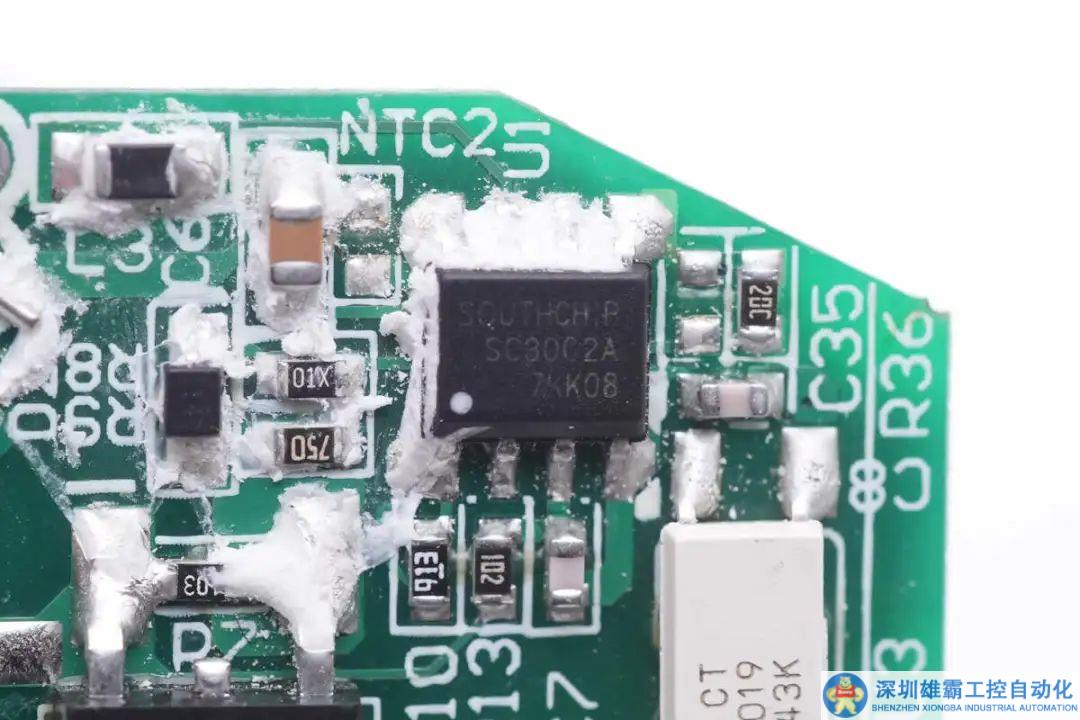

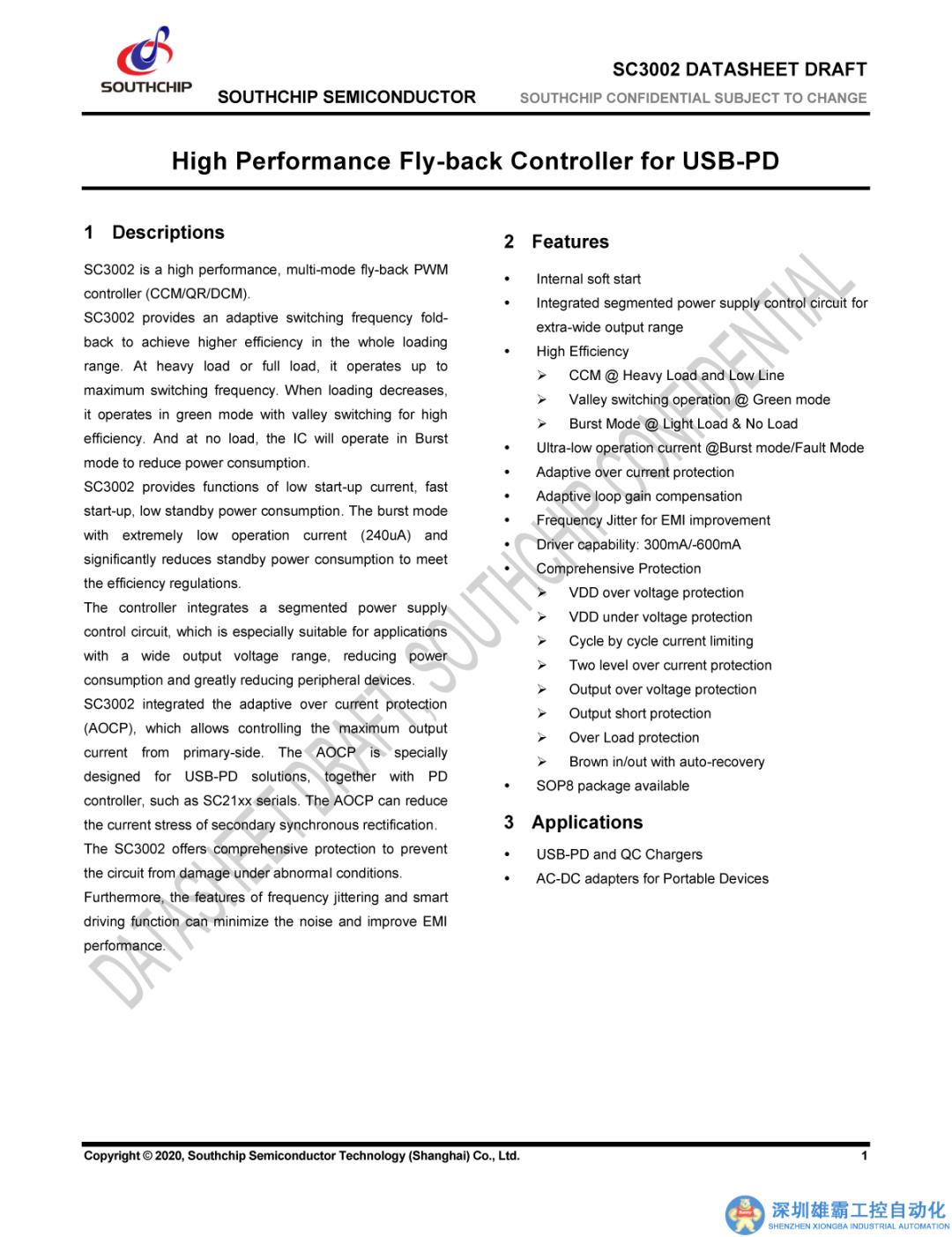

充電器開關電源主控芯片采用南芯科技SC3002A，這是一顆高性能、多模式反激式 PWM 控制器(CCM / QR / DCM)。SC3002x 具備自適應開關頻率折返功能，在整個負載的范圍內獲得更高的效率。在重載或滿載時，它的工作頻率可達最大的開關頻率。當負載減少時，系統降低工作頻率，非連續模式下通過谷底導通來獲得高效率。在空載時IC會在低功耗模式，從而降低系統的待機功耗。

SC3002x 具有低啟動電流、快速啟動、低待機功耗的功能。待機模式只需要極低的(185uA) 運行電流，從而滿足系統需求。SC3002x 集成自適應過電流保護(AOCP)功能，它可以在初級端控制最大的輸出電流。AOCP適用于USB-PD充電器，結合譬如SC21xx系列等構成成套解決方案，AOCP可以減少極端情況下二次同步整流的電流應力。

SC3002x提供全面的保護，以防止電路在不正常情況下受到損壞。此外，還具有抖頻和智能驅動功能可使噪聲最小化，從而改善EMI的性能。

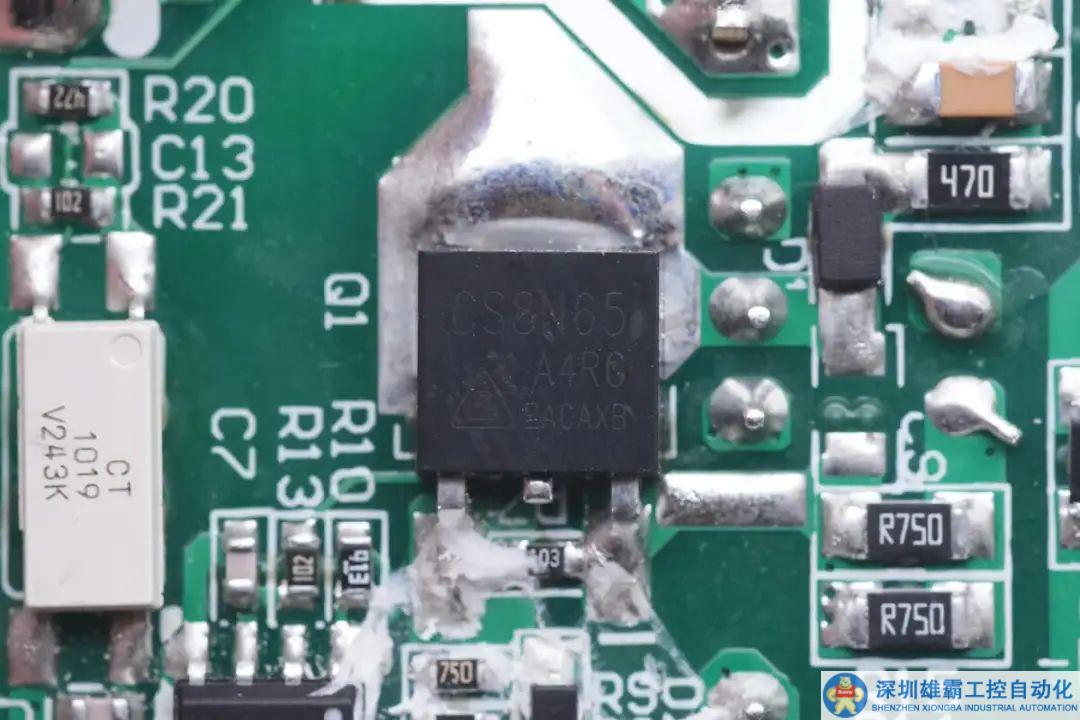

初級開關管采用華潤微CS8N65A4R-G，這是一顆耐壓650V的NMOS，導阻0.86Ω，采用TO-252封裝。

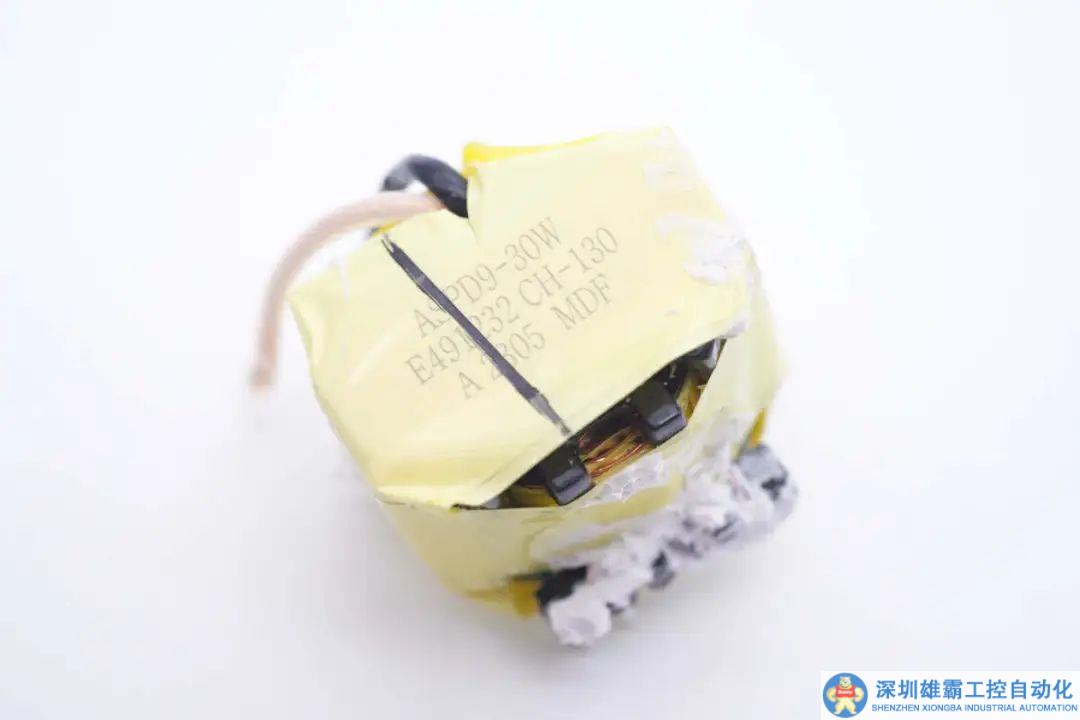

變壓器特寫，磁芯嚴密纏繞膠帶絕緣。

兆龍 CT 1019光耦特寫，用于輸出電壓反饋。

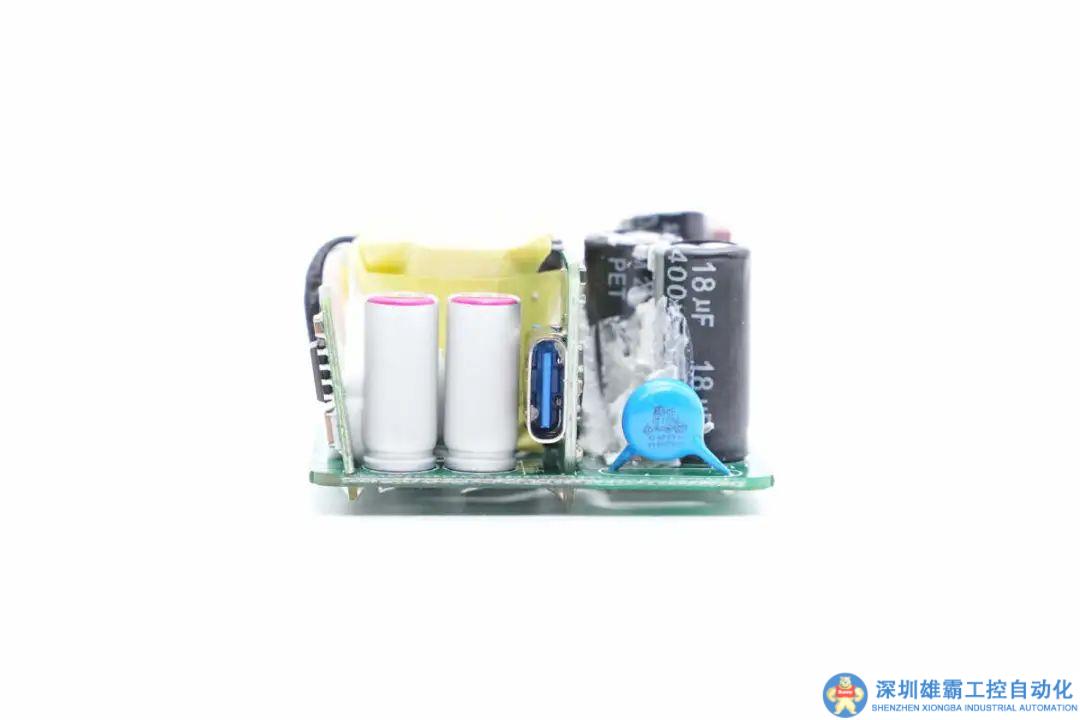

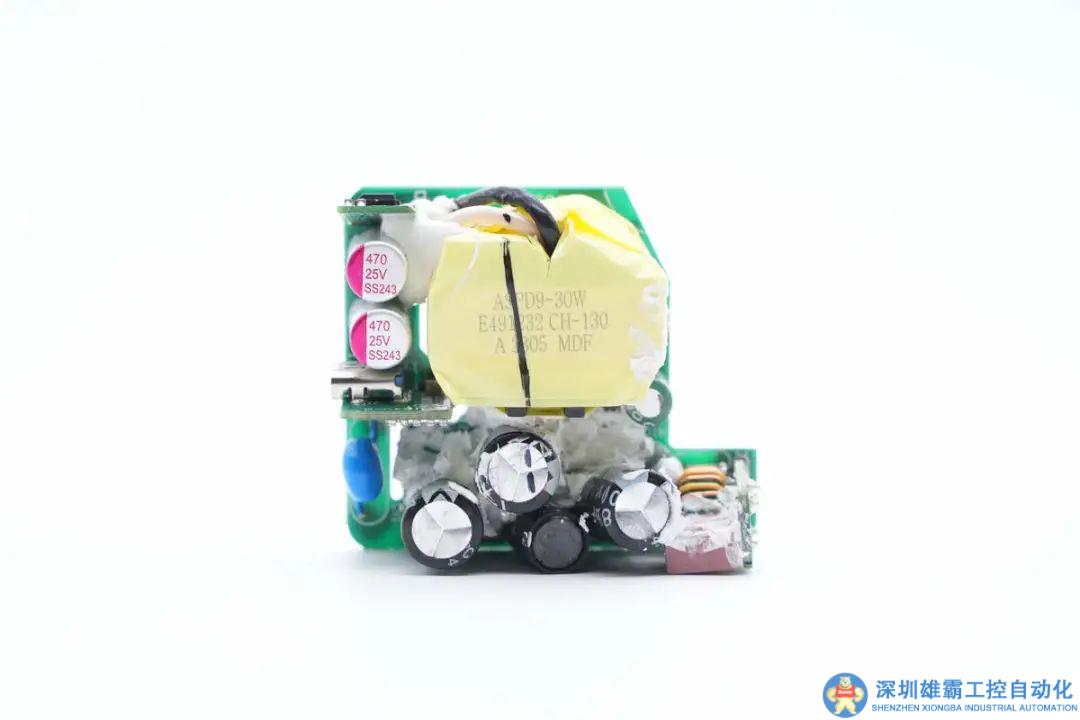

輸出端一覽，除Y電容以及輸出濾波固態電容外，還焊接有兩塊小板。

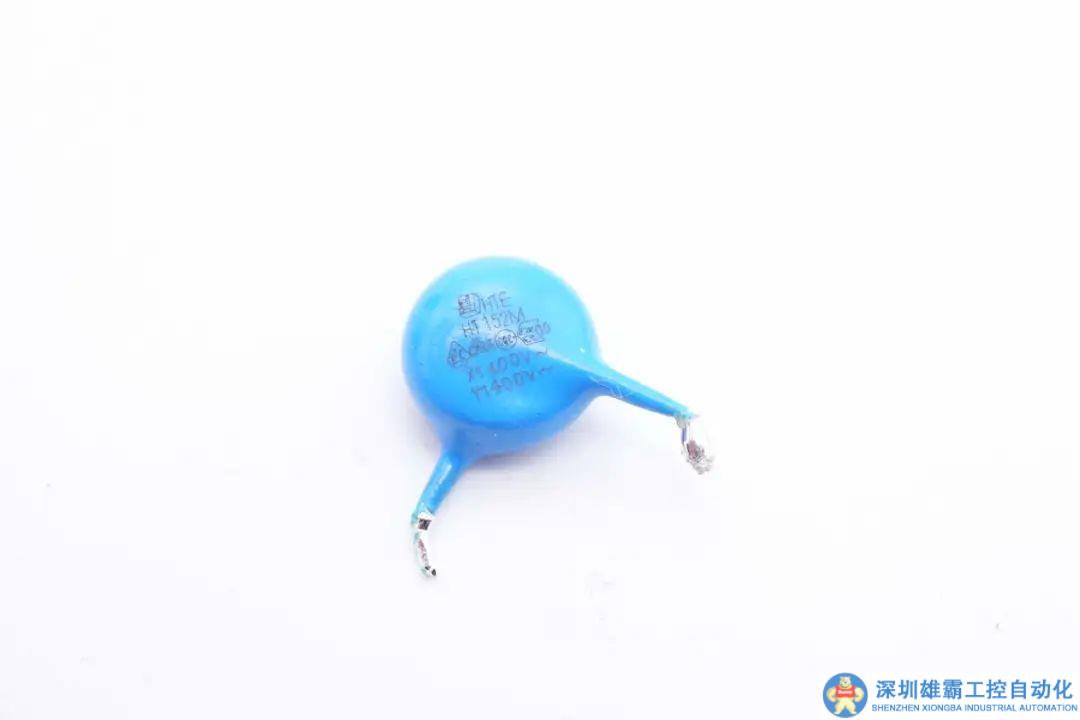

藍色Y電容特寫。

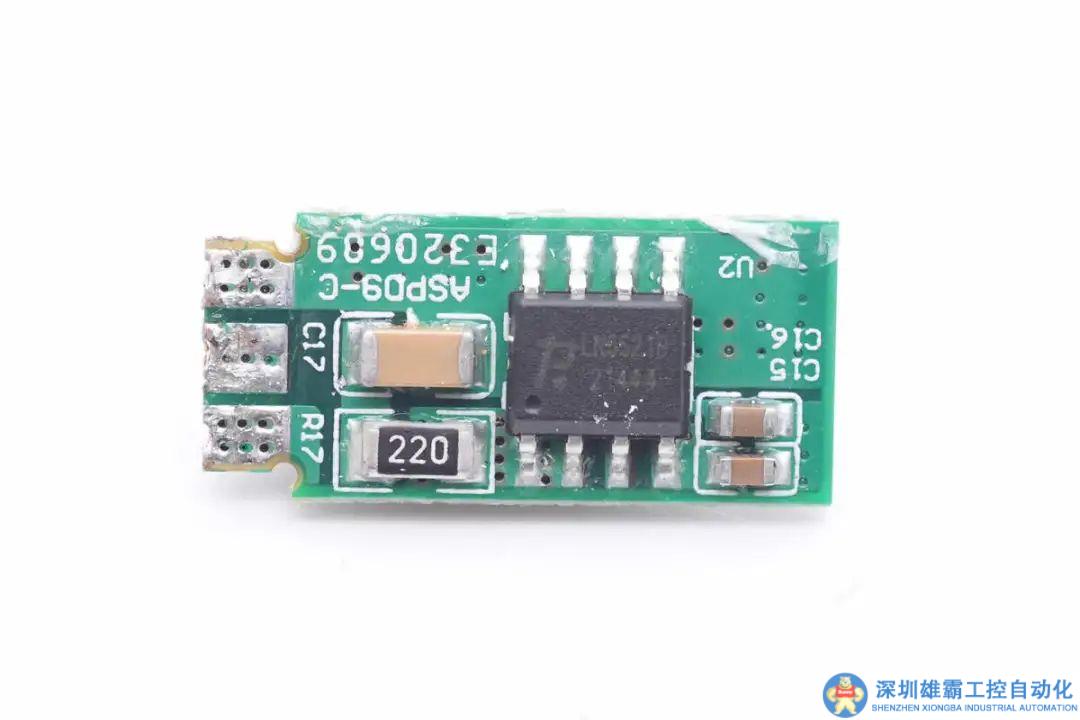

一塊小板正面焊接同步整流芯片。

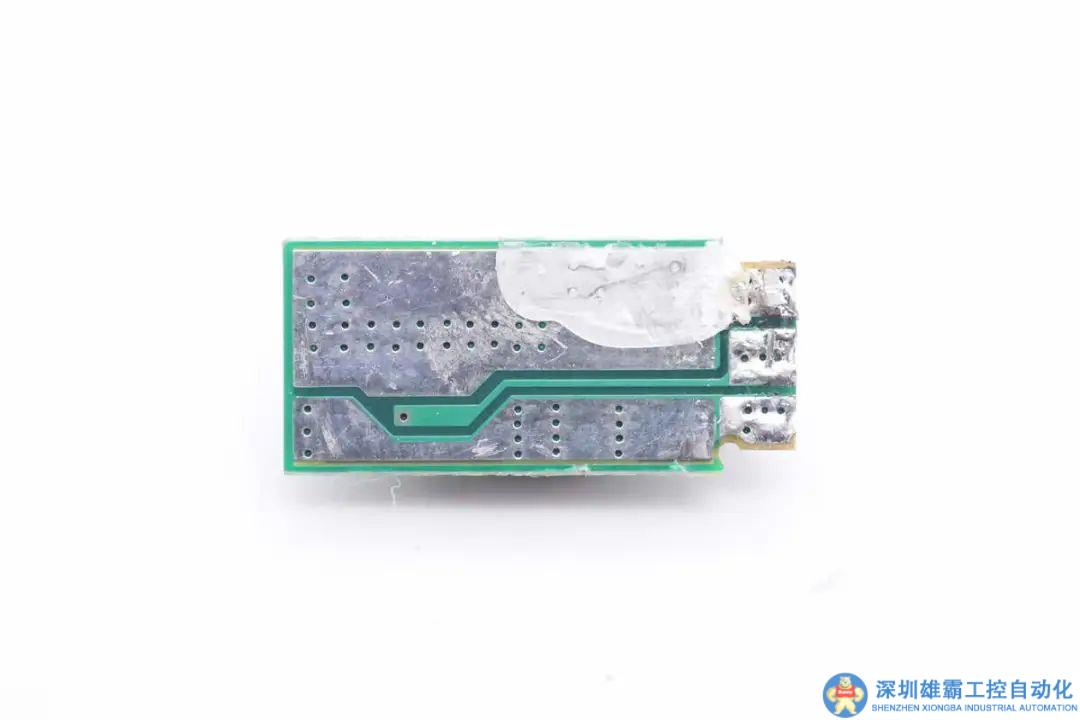

背面露銅加錫以及做了過孔處理加強散熱。

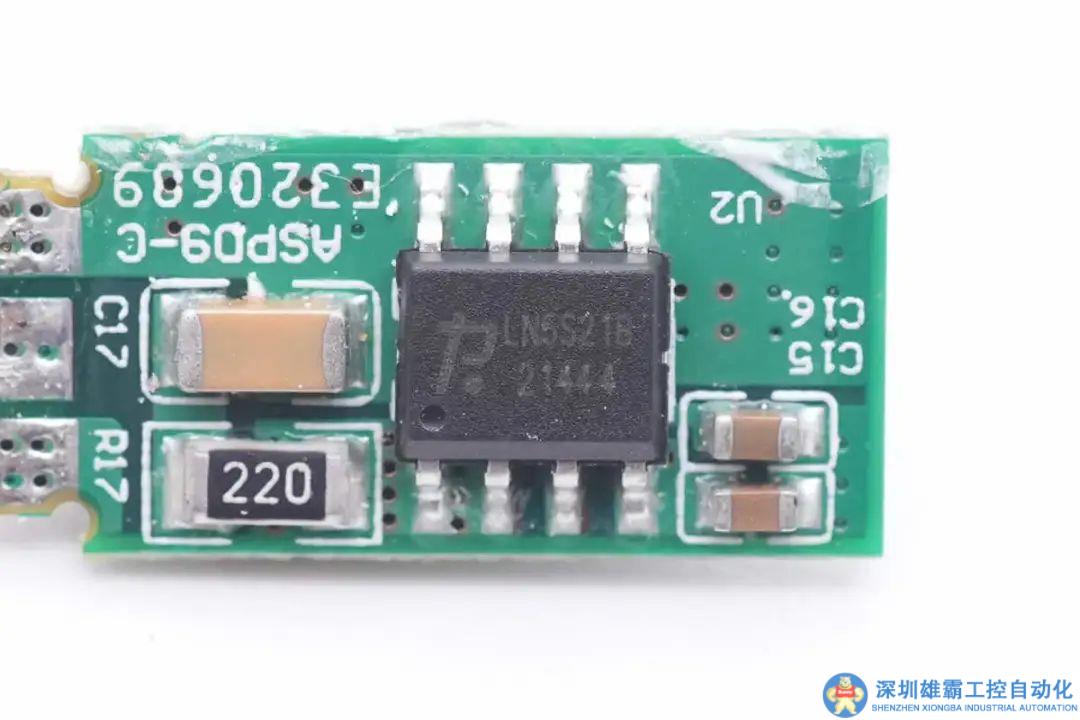

次級同步整流芯片采用力生美LN5S21B，其內置同步整流MOS和控制器，內置MOS耐壓105V，導阻8mΩ，支持5-20V輸出，最大輸出電流4A。通過內置低導阻MOS管，降低整流損耗，可以提高整機轉換效率。

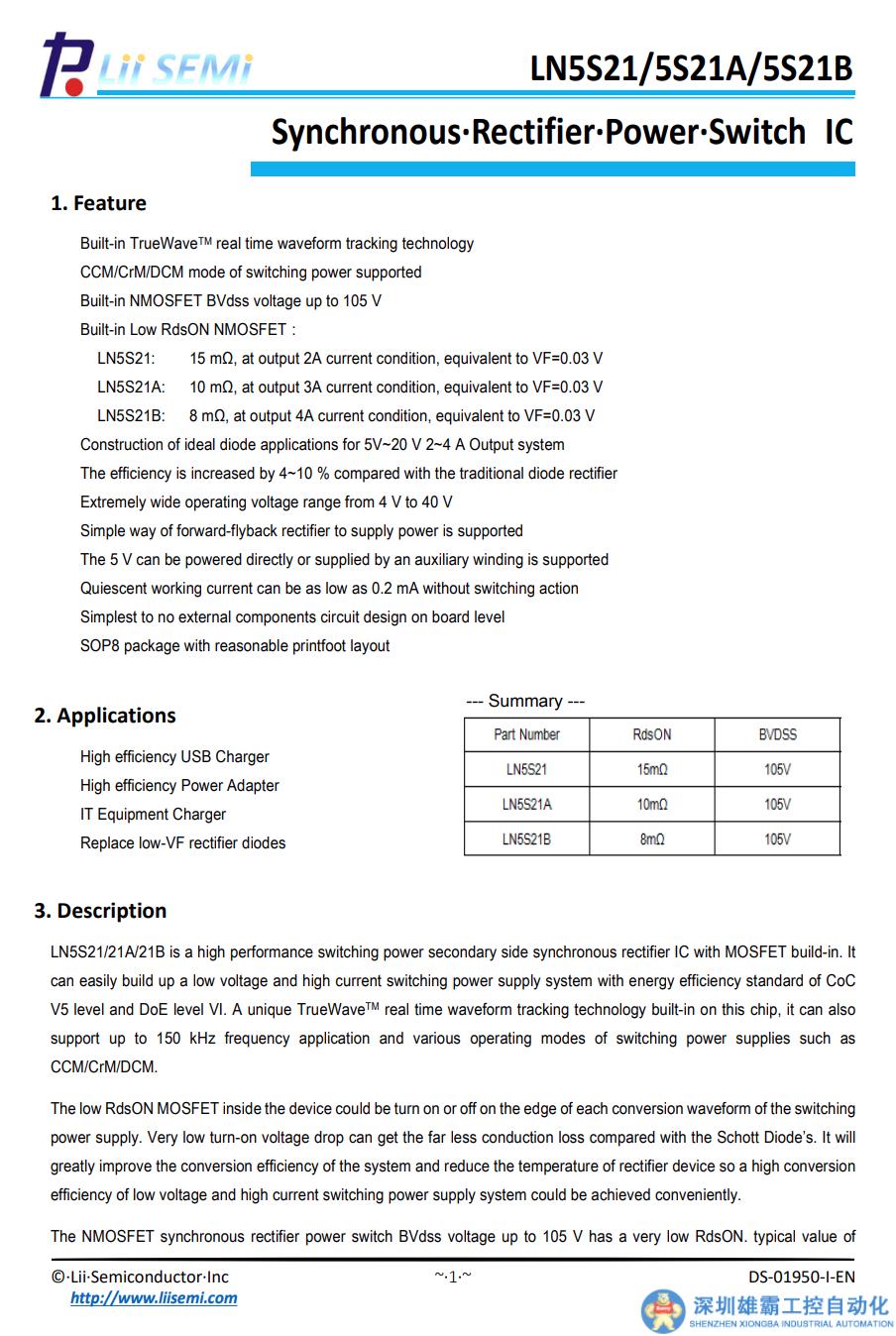

力生美 LN5S21B 詳細規格資料。

充電頭網了解到，力生美快充芯片還被特極客水晶35W氮化鎵充電器、閃極140W 2C1A PD3.1氮化鎵充電器、松下電器30W 1A1C快充充電器、麥多多30W 1A1C快充充電器、京造30W 1A1C快充充電器等產品采用。

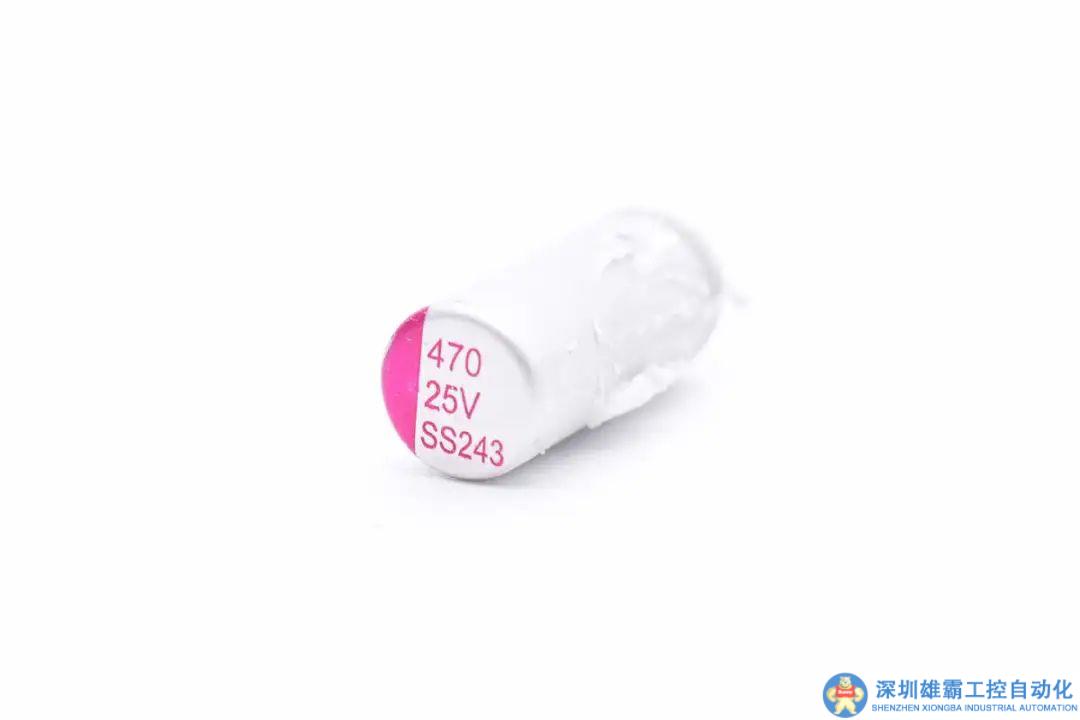

輸出濾波電容來自升陽，SS系列固態電容，規格為25V 470μF。

USB-C母座所在小板正面設有輸出VBUS開關管。

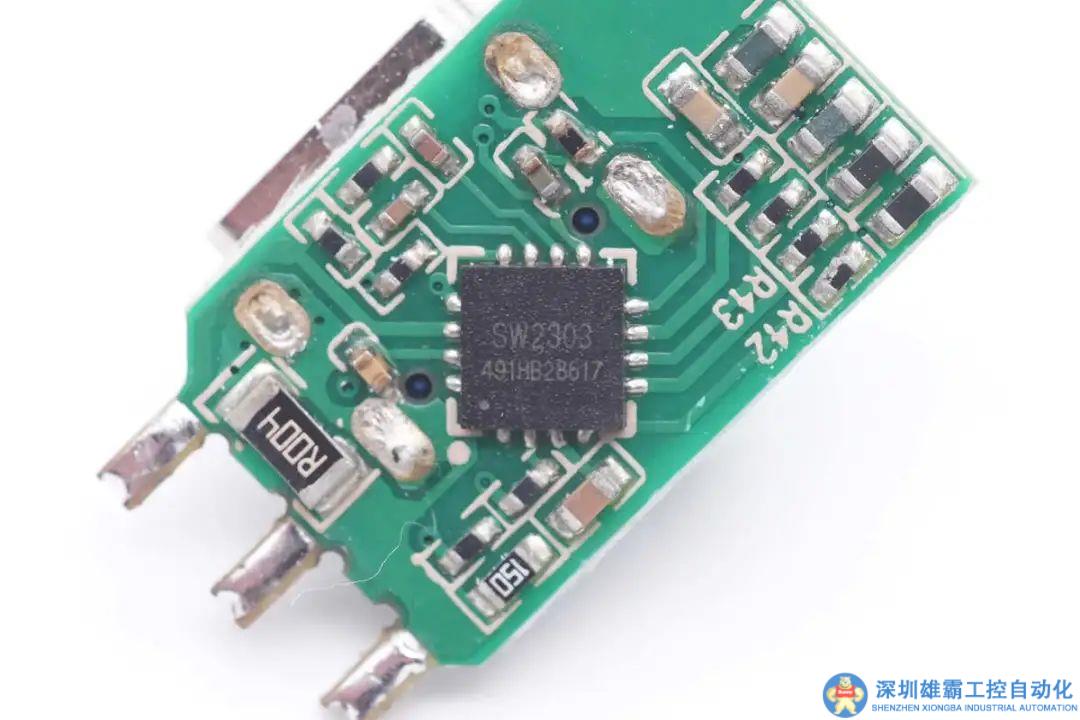

小板背面設有協議芯片。

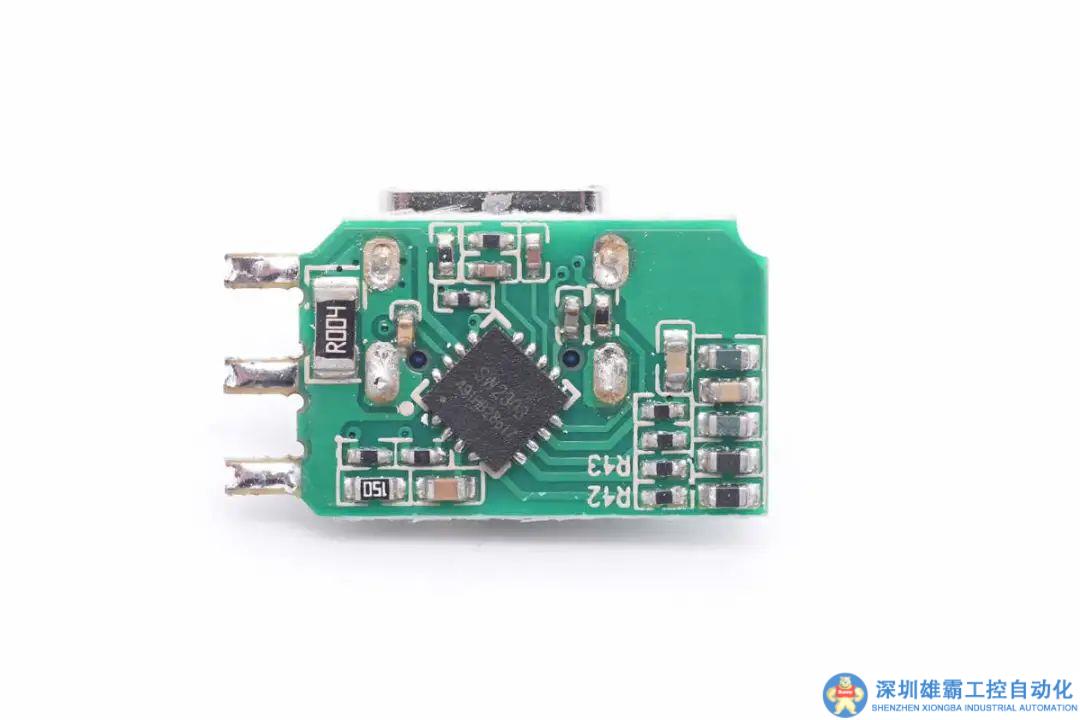

協議芯片采用智融SW2303，這是一款高集成的多協議快充解決方案，支持USB-C和USB-A口應用，支持PD、QC、FCP、高低壓 SCP、AFC、SFCP以及PE等主流快充協議，支持光耦反饋和 FB 反饋兩種工作模式。

SW2303集成了 CV/CC控制環路，Type-C 接口邏輯，快充協議控制器，以及多種安全保護功能。配合 AC-DC 或 DC-DC 以及少量的外圍元器件，即可組成完整的高性能的Type-C 口/Type-A 口快速充電解決方案。

SW2303還支持I2C接口，內部集成放電功能，支持NMOS/PMOS VBUS開關管，并支持功率動態分配，滿足多口充電器使用。芯片支持外接NTC進行過熱保護，實現全面的保護功能。

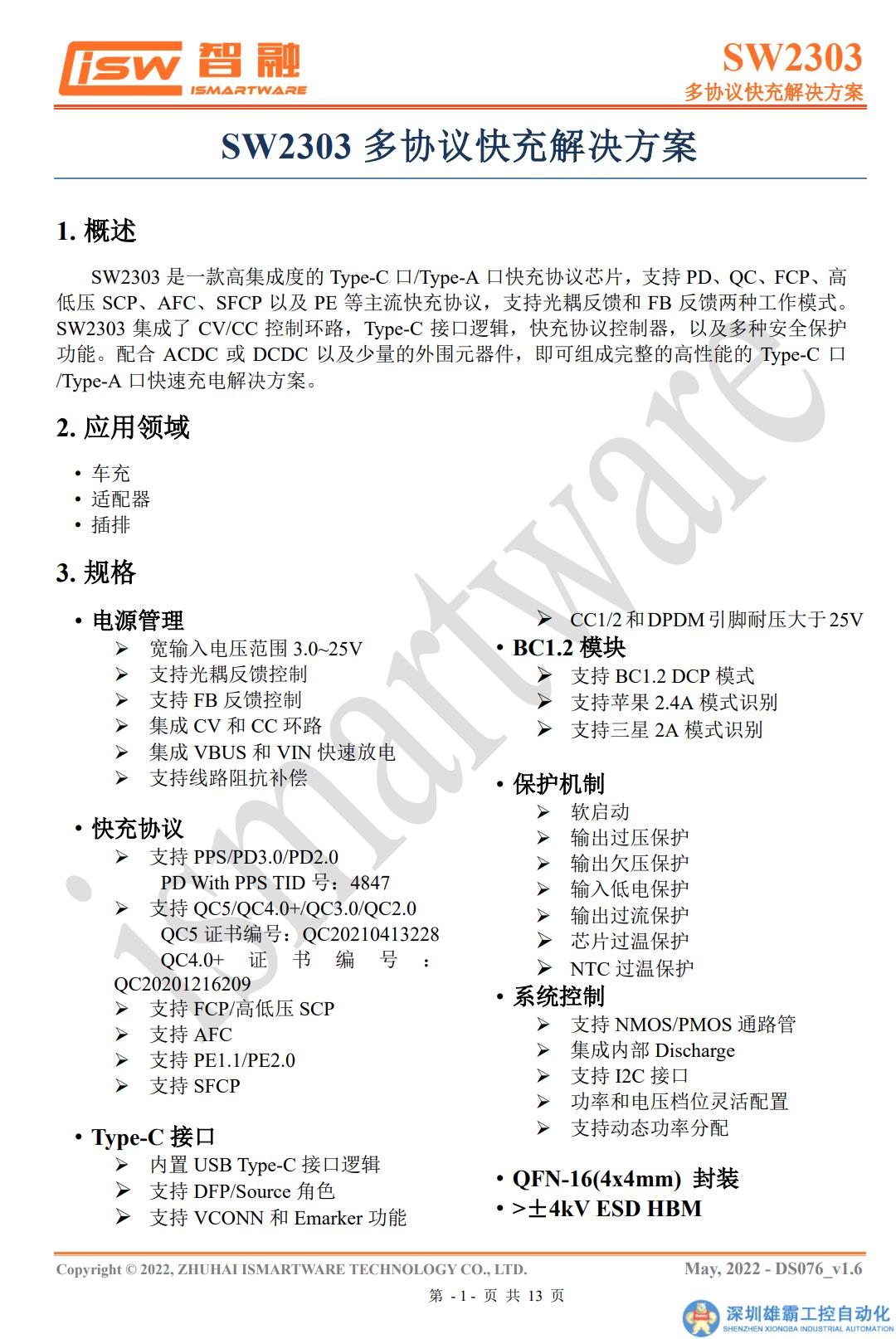

智融 SW2303 資料信息。

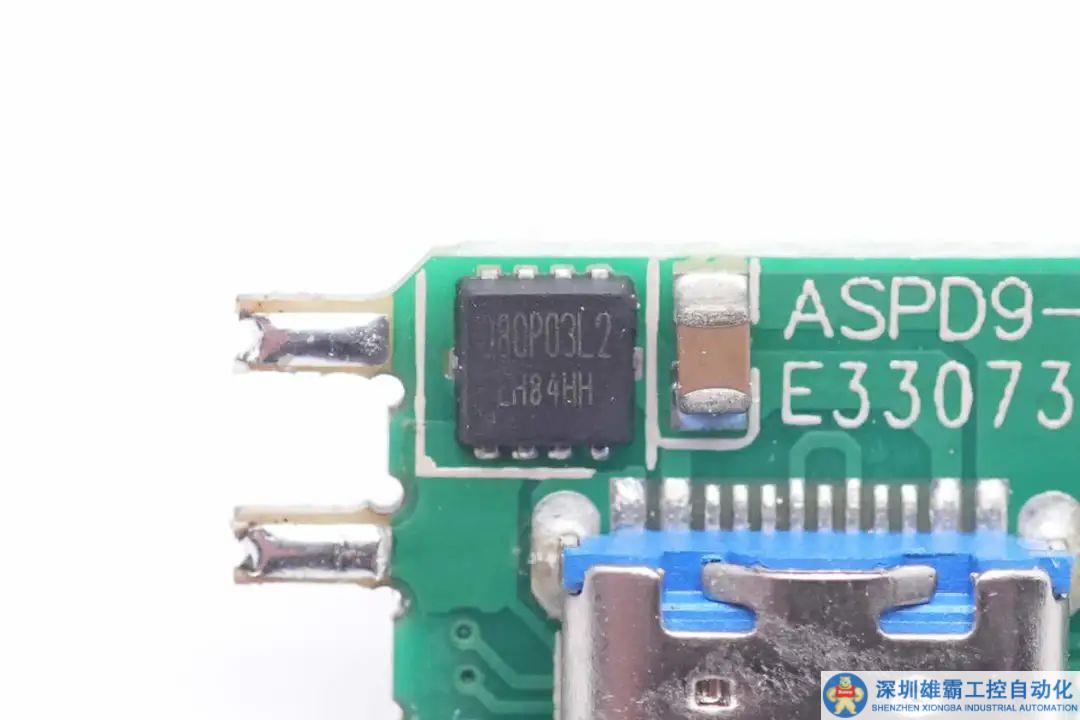

輸出VBUS開關管絲印080P03L2。

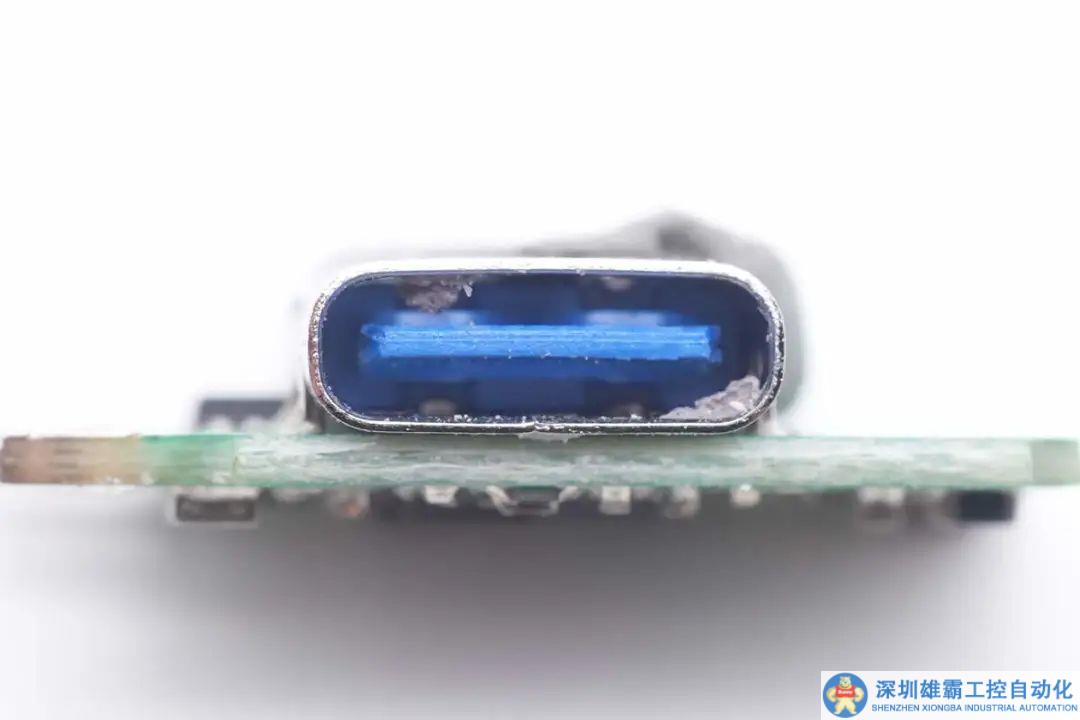

USB-C口母座特寫，過孔焊接固定，藍色膠芯不露銅。

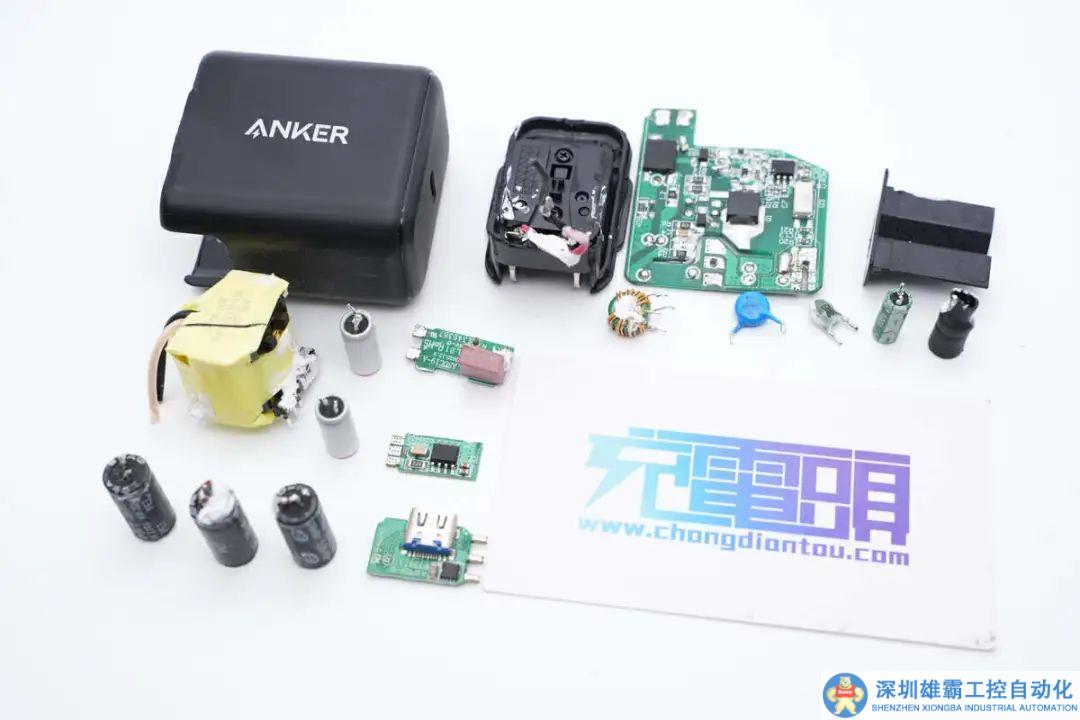

全部拆解一覽，來張全家福。

充電頭網拆解總結

作為包裝內配備的充電器，安克這款30W快充沒有在外觀上做過多的設計，采用黑色磨砂塑料外殼。配備單USB-C接口，實測支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0快充協議，支持最大30W PD快充。

充電頭網通過拆解了解到，充電器采用QR開關電源架構設計，采用南芯科技SC3002A控制器搭配華潤微初級開關管，以及力生美 LN5S21B同步整流芯片。輸出協議芯片采用智融SW2303。內部采用多塊PCB組合焊接，節省空間，內部用料做工還不錯。
