綠聯推出了一款65W氮化鎵快充充電器，這款充電器采用長條機身設計，并配有折疊插腳，整體小巧便攜。充電器具備2C1A接口，USB-C1和USB-C2接口均支持65W PD快充，USB-A接口支持22.5W大電流快充，滿足主流安卓手機的快充需求。

這款充電器支持功率自動分配，可以同時為三臺設備充電，功能實用。并且還搭載智能溫控技術，使用更加安心。下面充電頭網就帶來綠聯這款氮化鎵充電器的拆解，看看內部的方案和用料。

此前充電頭網還拆解過綠聯Q湃機器人65W 2C1A三口氮化鎵充電器、綠聯300W 4C1A五口PD氮化鎵快充充電器、綠聯45W雙C口氮化鎵充電器、綠聯100W 3C1A四口快充桌面充等產品，歡迎查閱。

綠聯65W氮化鎵充電器開箱



包裝盒正面印有UGREEN綠聯品牌、充電器名稱、外觀以及賣點等，采用了氮化鎵技術和智能溫控技術，可為手機、平板、筆電等設備快充，60分鐘可為MacBook Air 13充電70%。

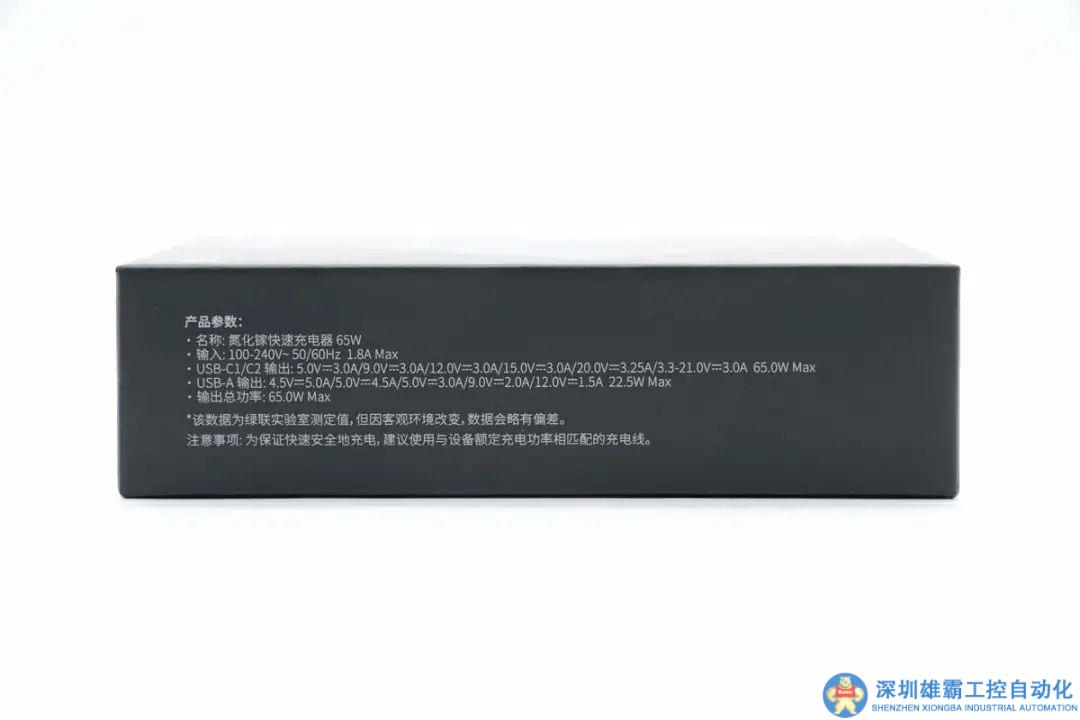

側面印有產品參數信息，下面到實物環節再詳細介紹。





包裝盒天地蓋設計，底部印有產品賣點描述以及商家信息。

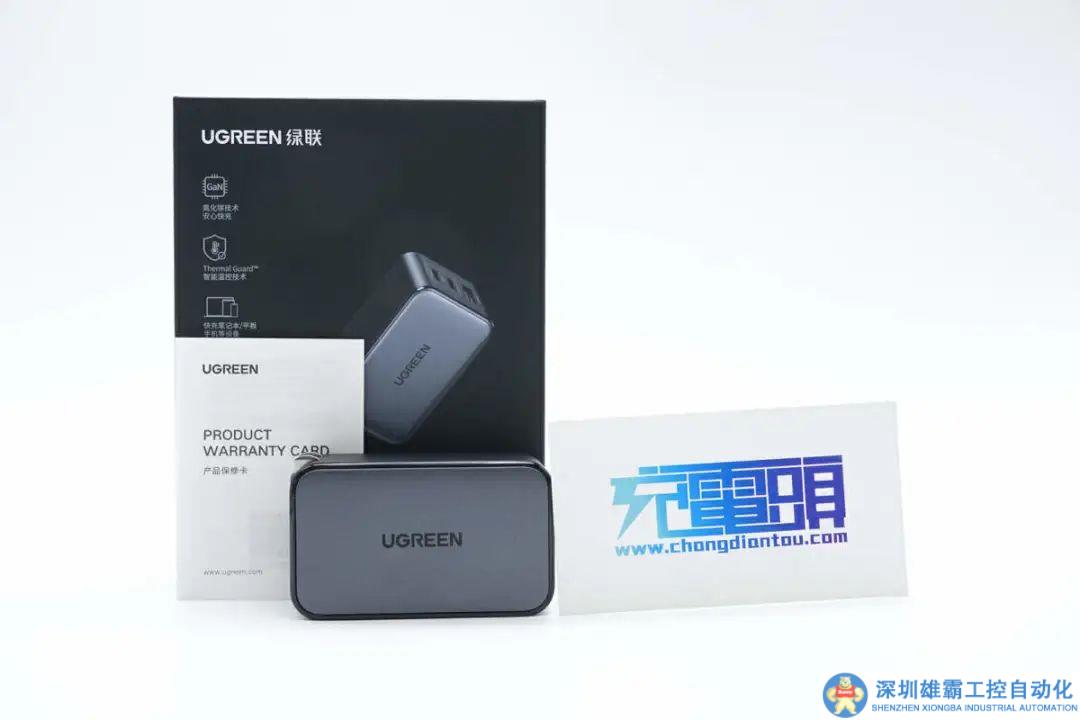

包裝內含充電器以及使用說明書。

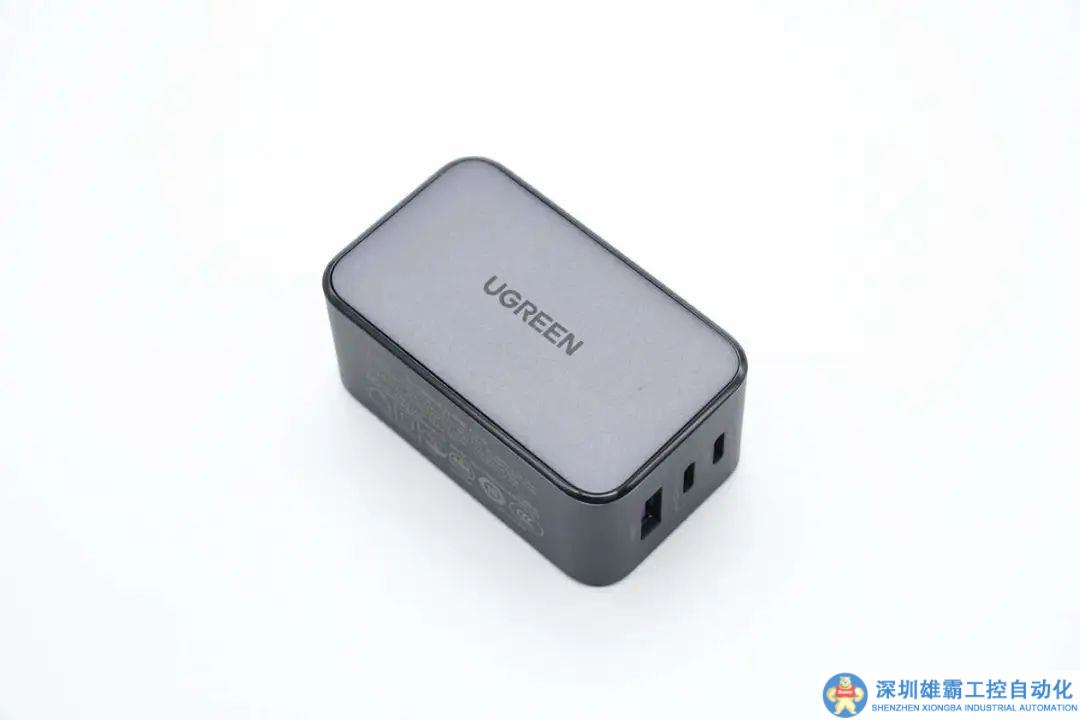

綠聯這款65W氮化鎵充電器機身雖為經典柱狀造型，不過從樣式上看，更像是將腰身向兩側拉伸，十分有個性。外觀設計上，正背面外殼噴刷銀灰色涂料，高光亮面邊框裝飾，整體也是十分商務范。





機身正面印有UGREEN品牌。

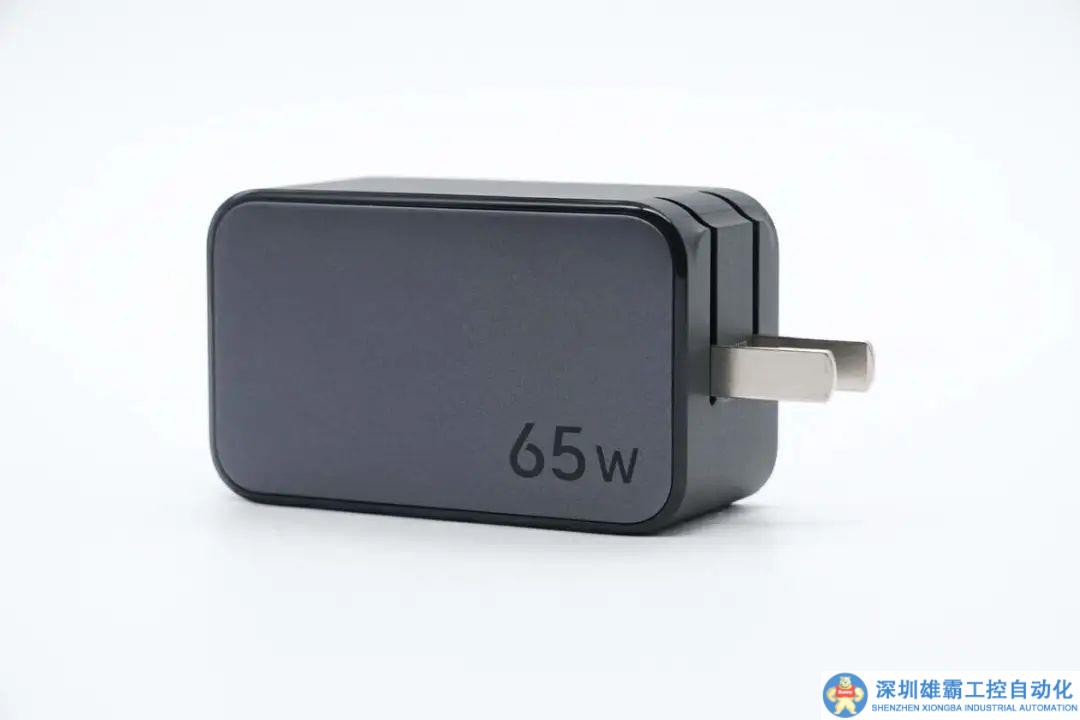

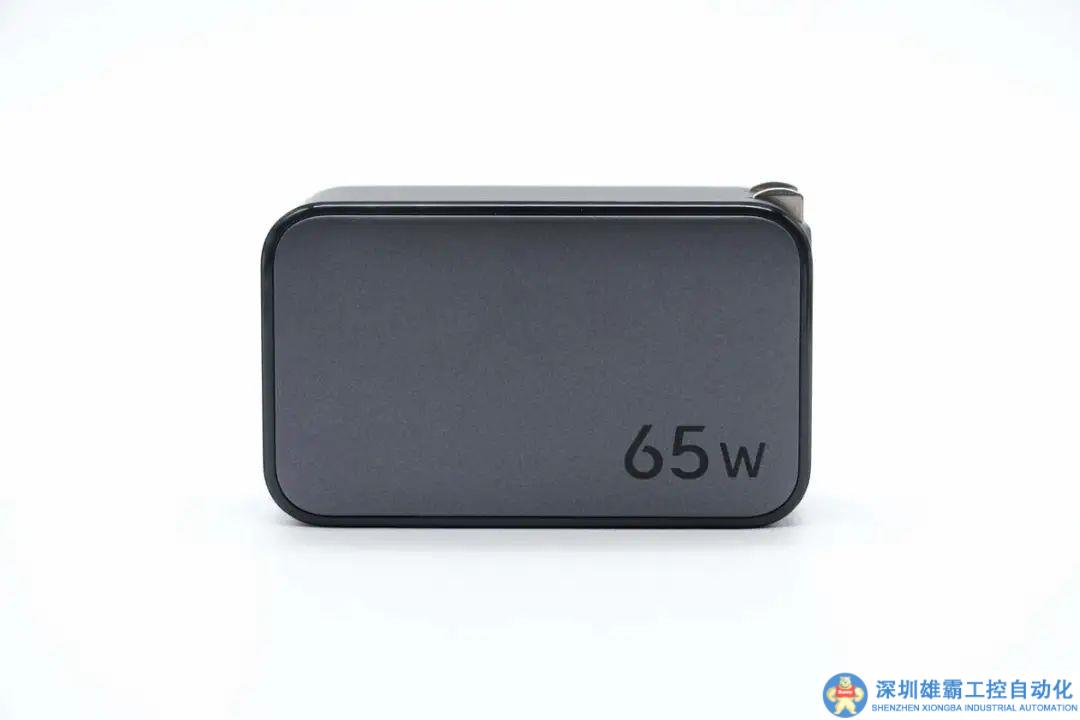

背面右下角印有65W字樣。

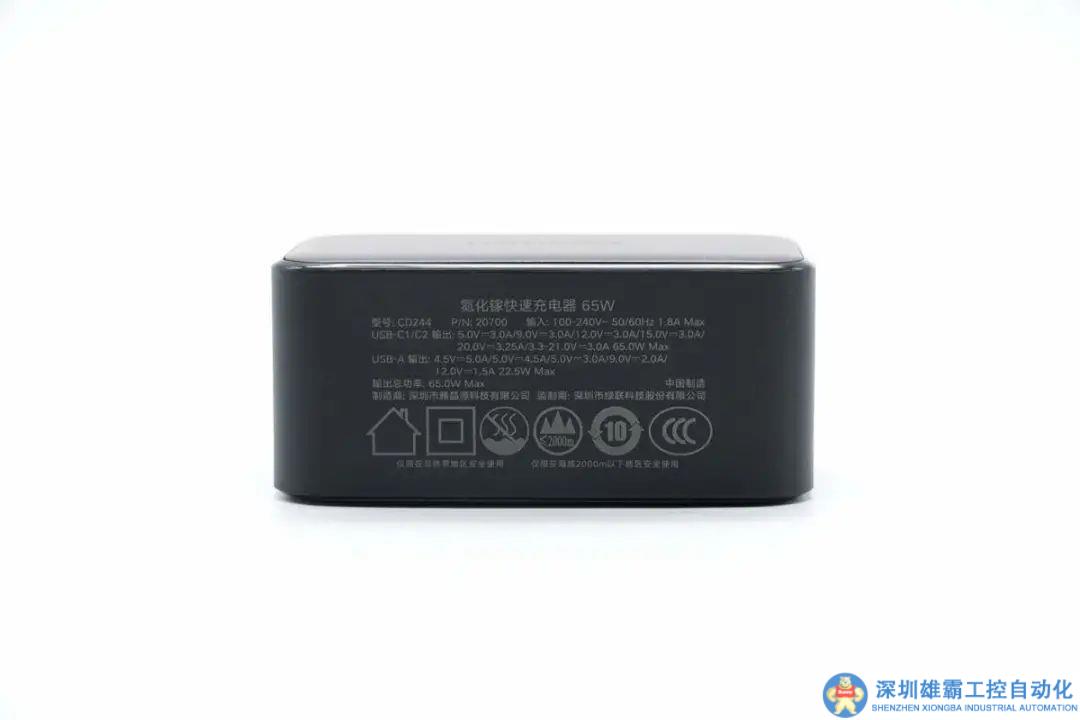

側面外殼印有充電器詳細參數。

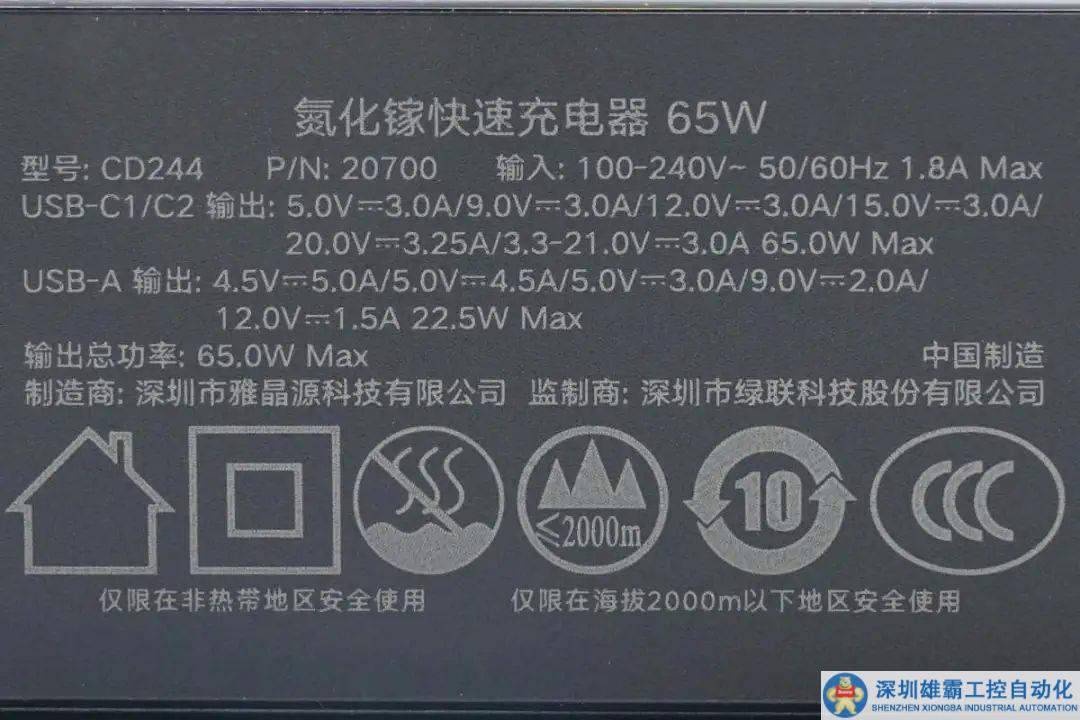

充電器參數特寫

型號：CD244

輸入：100-240V~50/60HZ 1.8A

USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A

USB-A輸出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

輸出總功率：65W

制造商：深圳市雅晶源科技有限公司

監制商：深圳市綠聯科技有限公司

產品已經通過了CCC認證。





充電器配備可折疊國標插腳，輸入端外殼細心的設計成平直切面，可以很好的貼合插座，插在墻插上更加穩定。

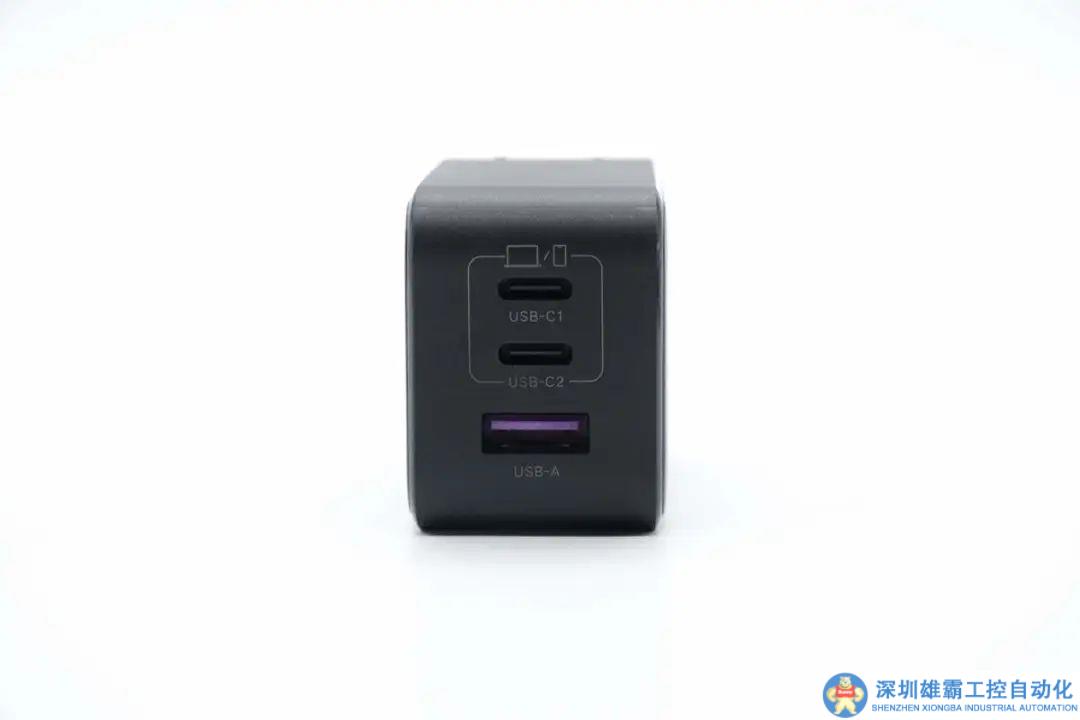

輸出端配有2C1A三個接口，接口旁不僅印有名稱，USB-C1口上方還印有筆電和手機標識，表明充電器可為對應設備進行快充。

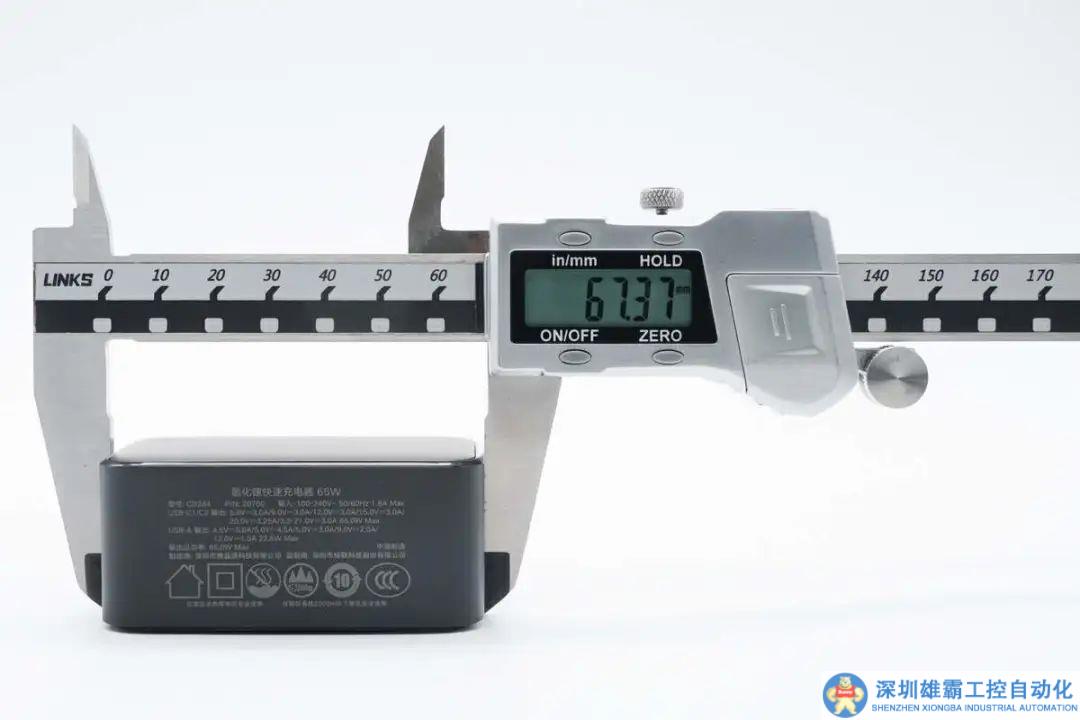

實測這款充電器機身長度為67.37mm。

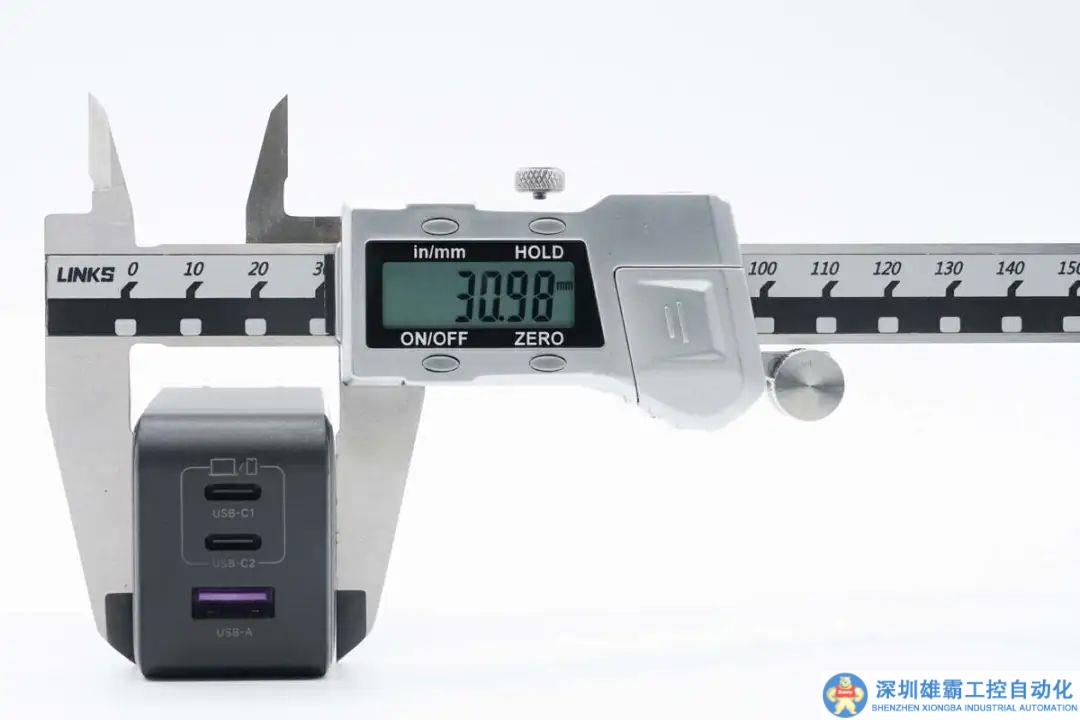

寬度為30.98mm。

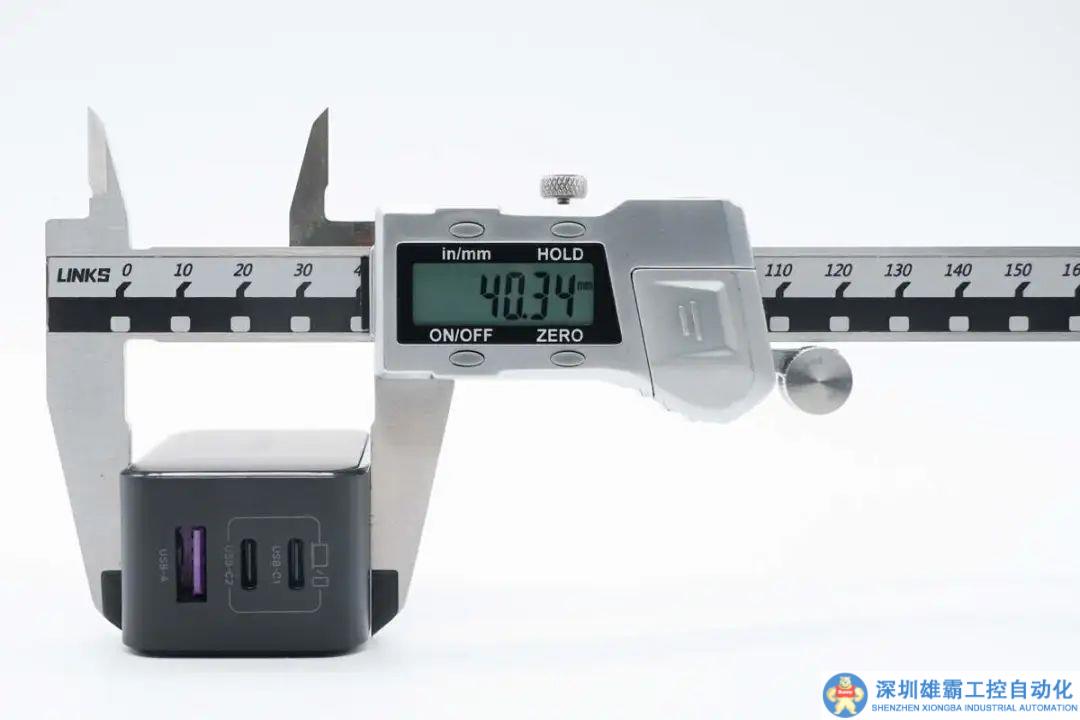

厚度為40.34mm。

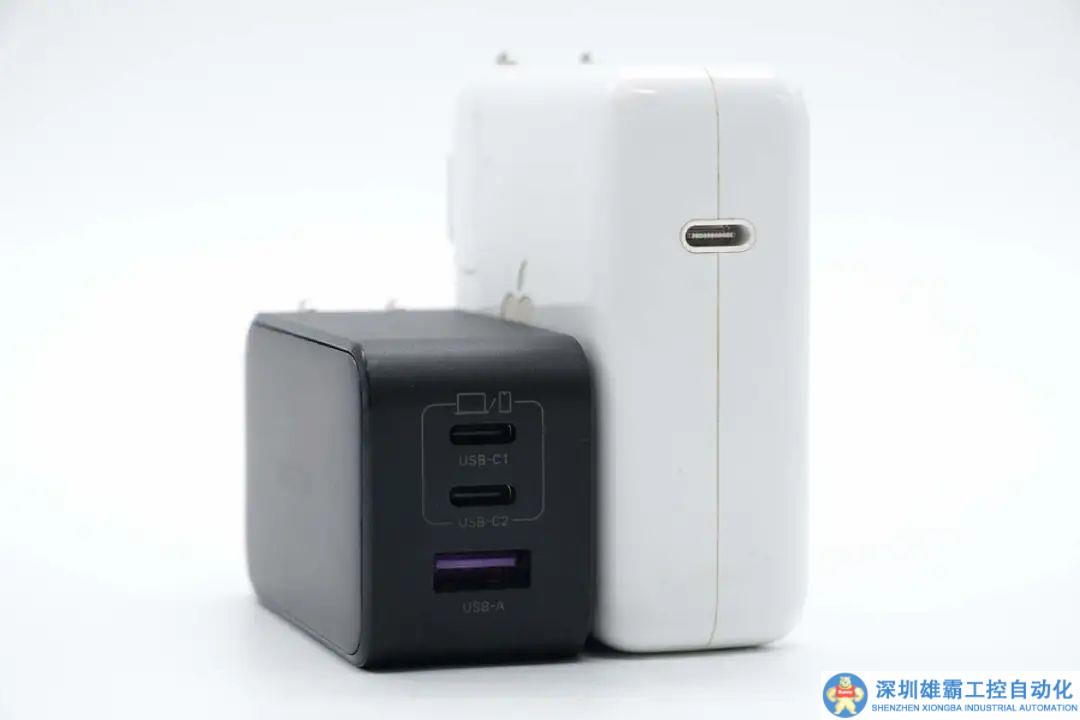

和蘋果61W充電器放在一起對比，體積優勢明顯。

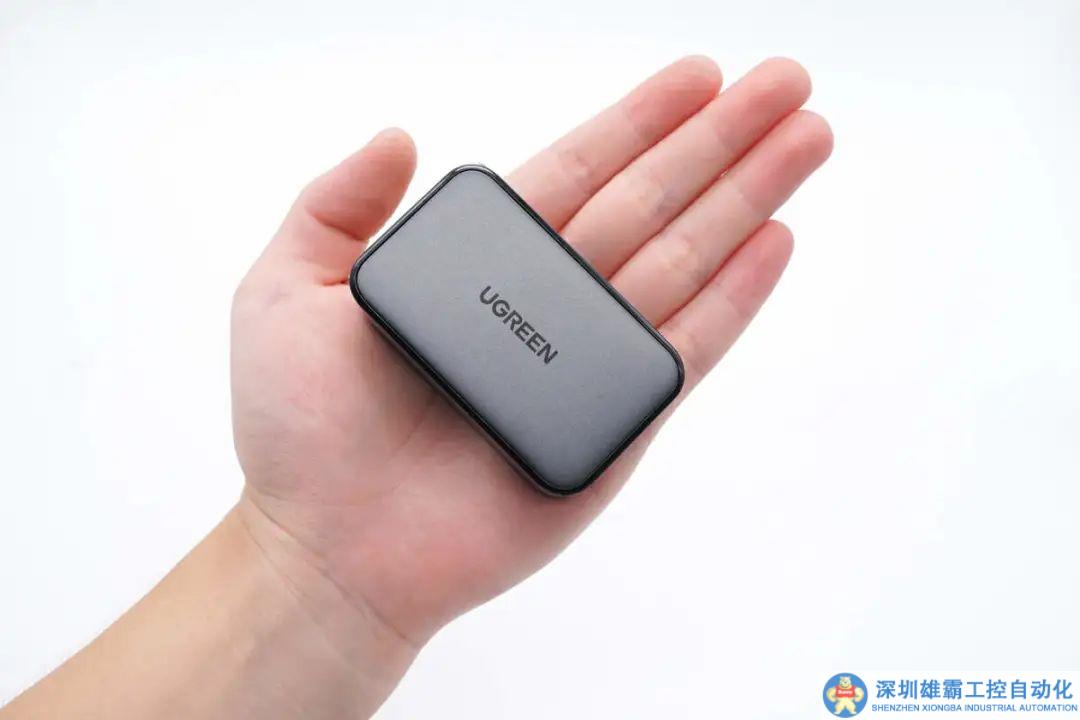

充電器拿在手上的大小直觀感受，設計得很是小巧精致。

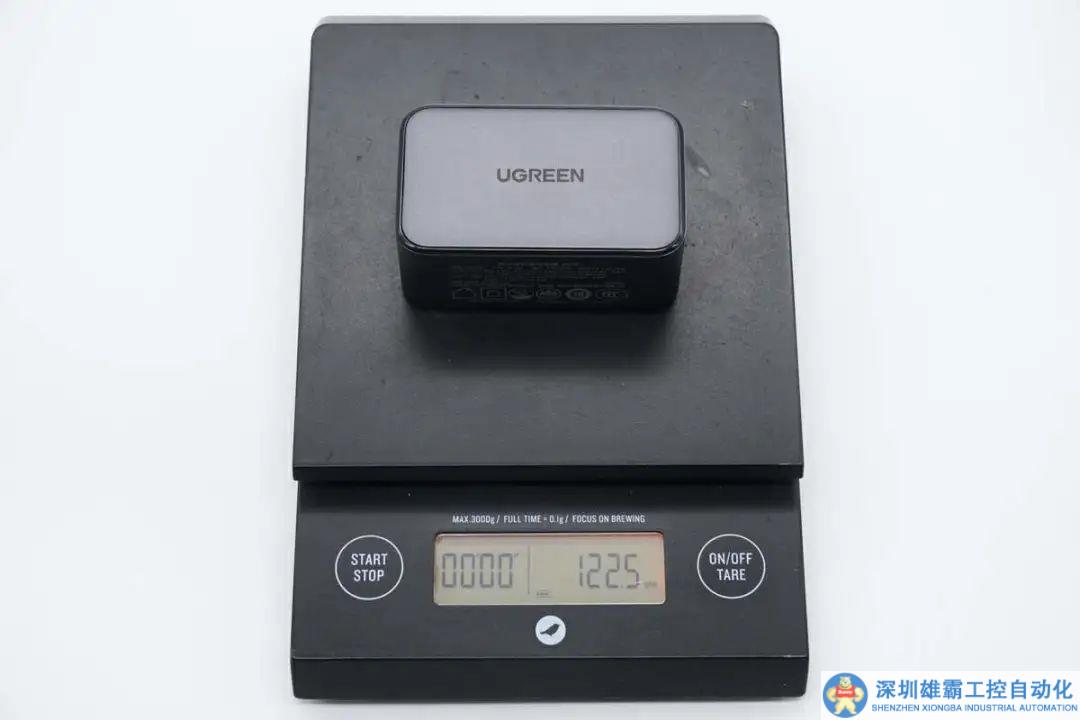

另外測得充電器凈重約為123g。

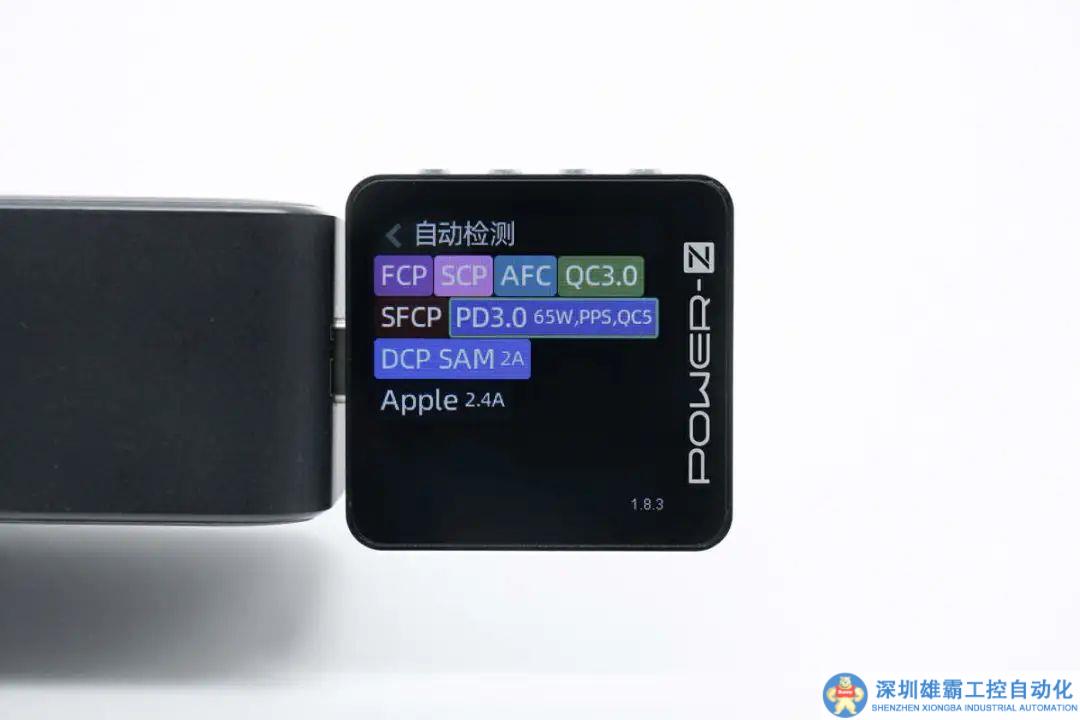

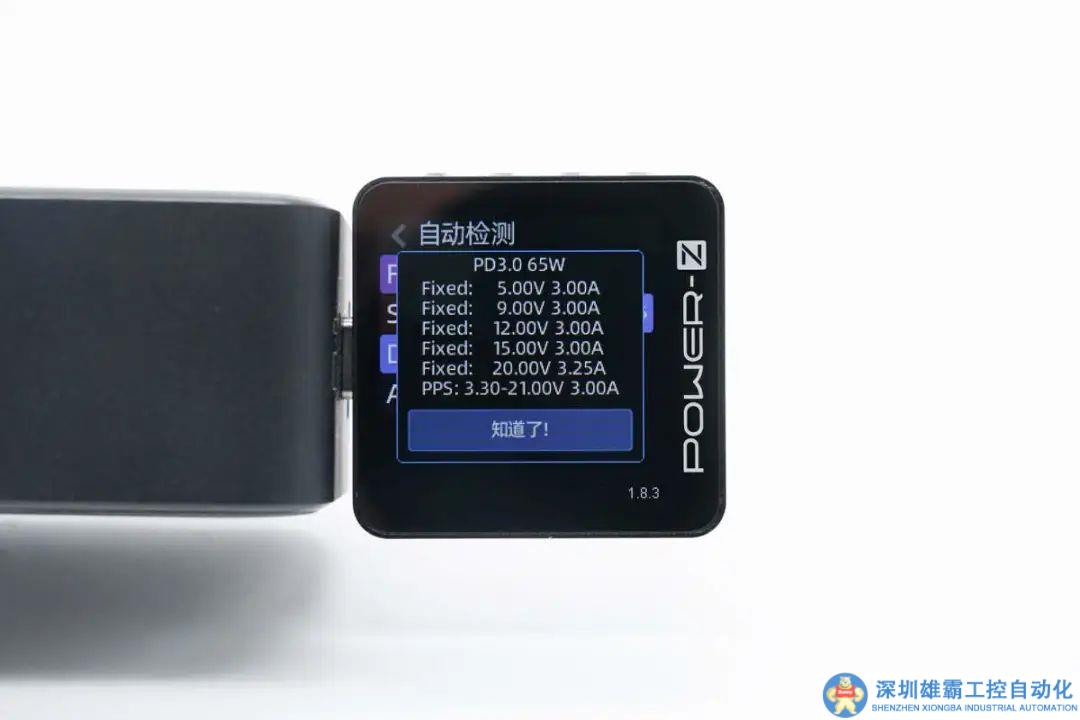

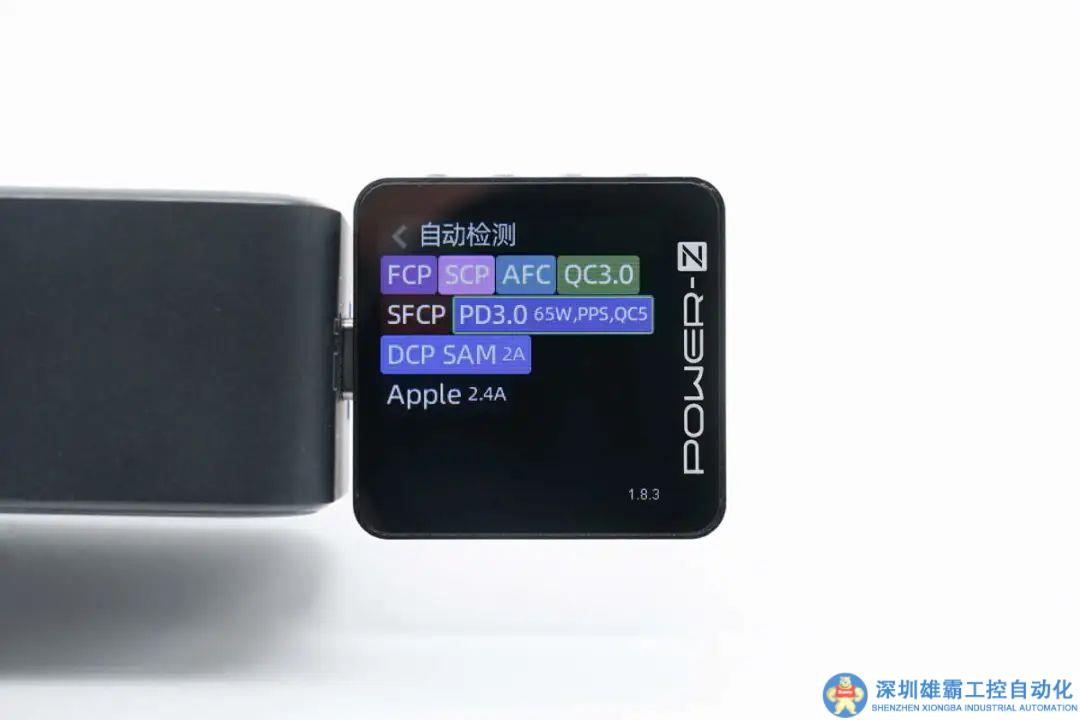

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充電協議。

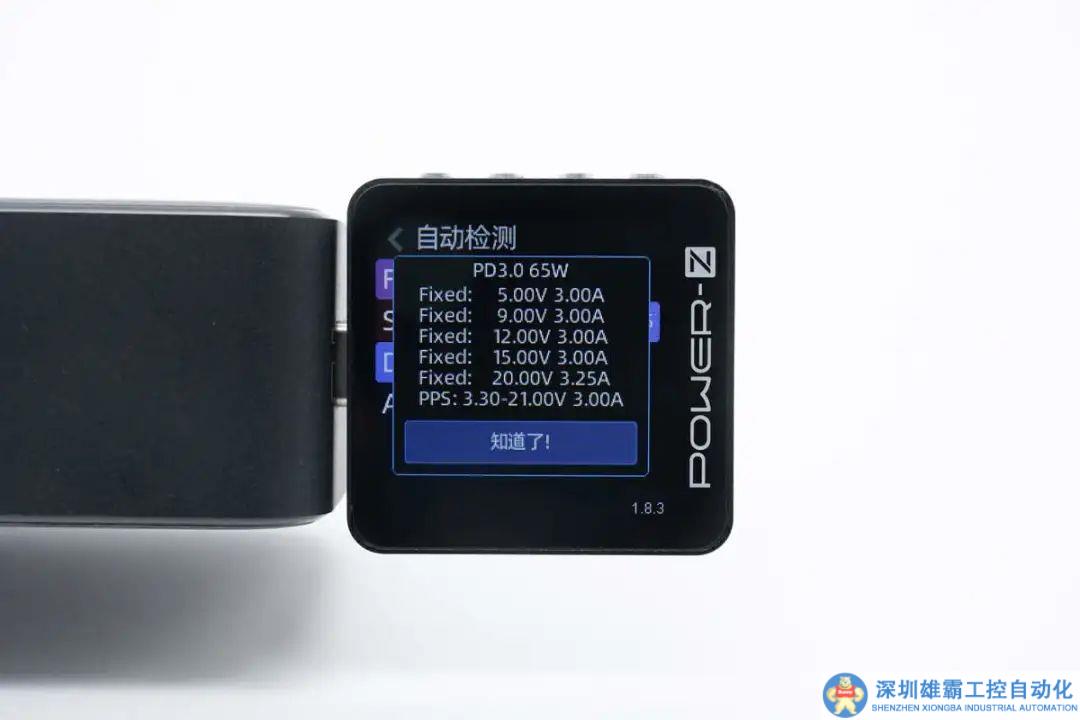

同時還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。





測得USB-C2口輸出協議和C1口的完全相同。





PDO報文也一樣，兩個USB-C口單口輸出性能完全一樣，支持功率盲插，使用方便。

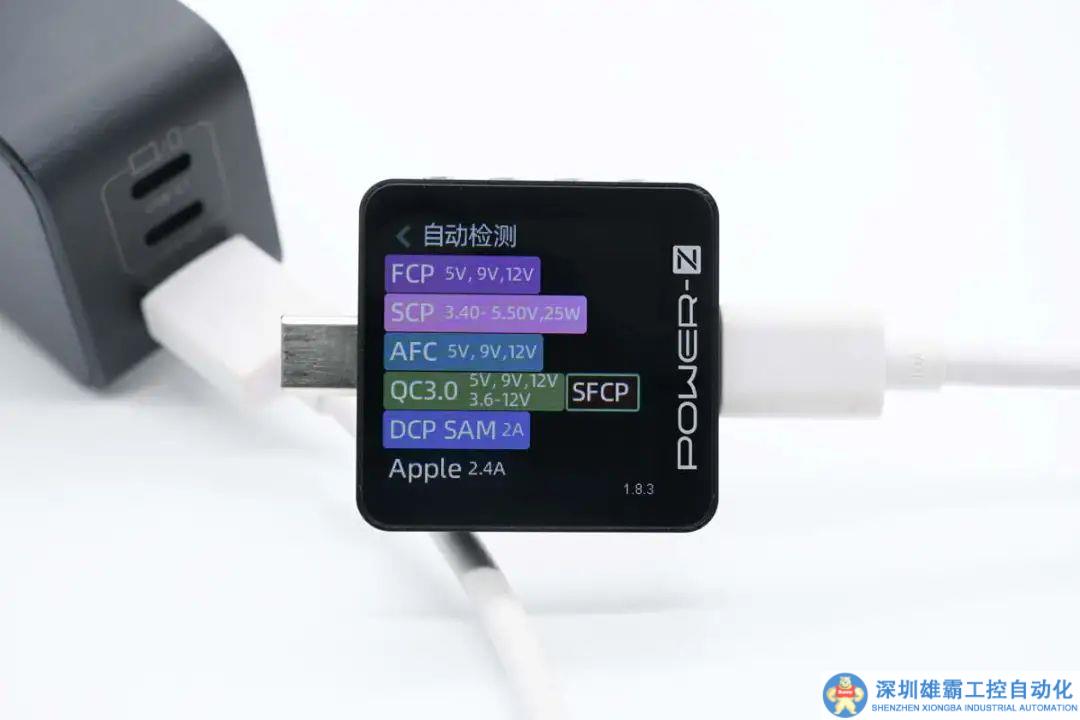

最后測得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A、Apple 2.4A充電協議。

綠聯65W氮化鎵充電器拆解

看完綠聯這款65W氮化鎵充電器的開箱和測試，下面就進行拆解，一起看看內部的方案與用料。



首先沿殼體接縫撬開充電器側面蓋板。

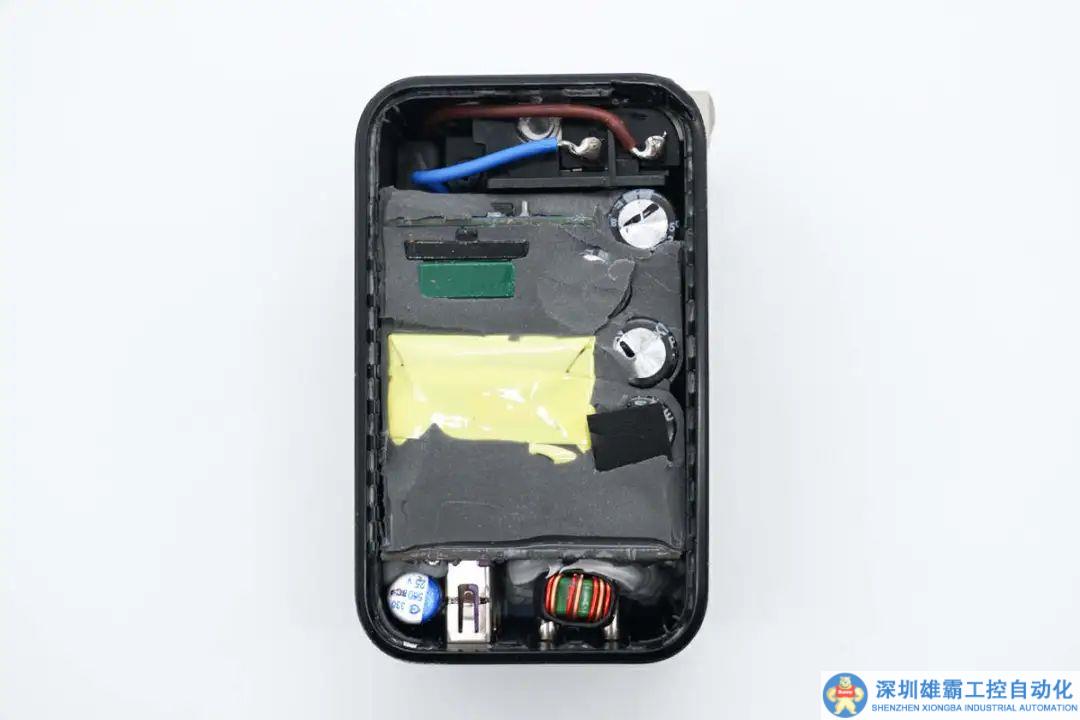

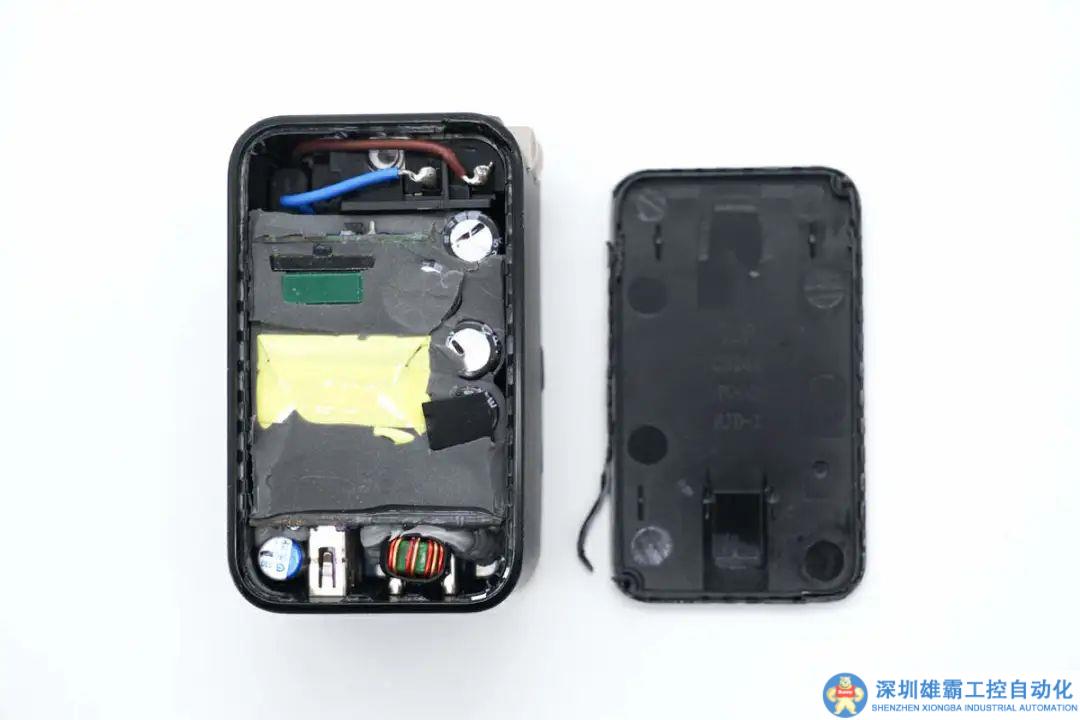

內部PCBA模塊灌膠填充。

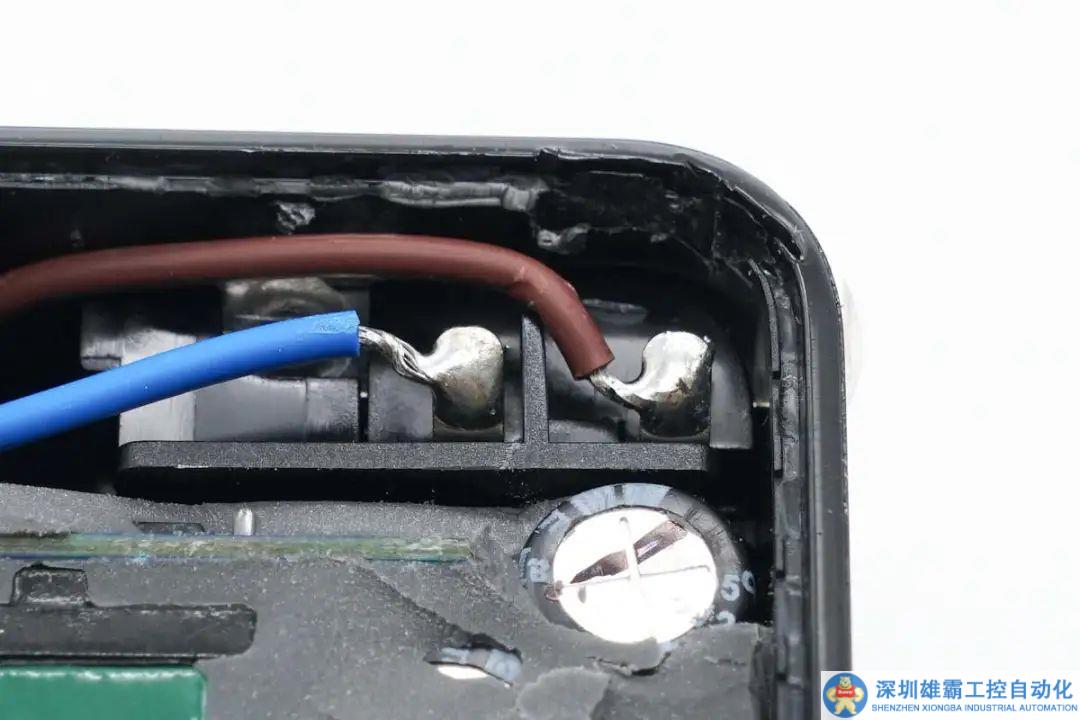

折疊插腳通過導線焊接連接。

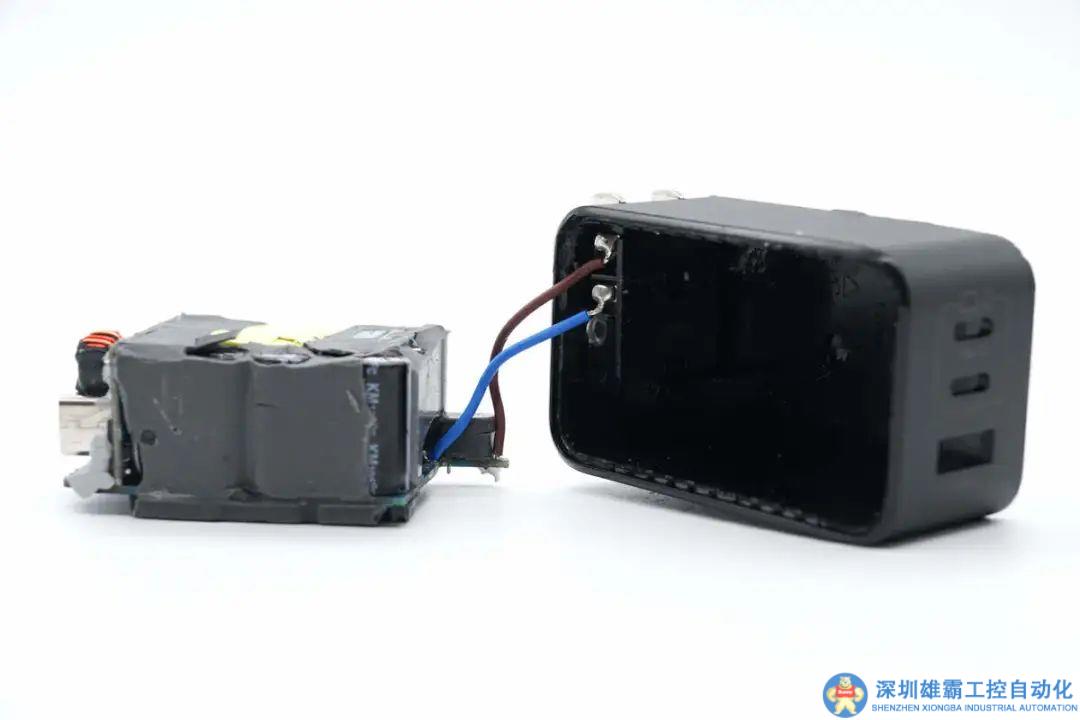

取出內部PCBA模塊，折疊插腳與PCBA模塊之間通過導線焊接連接。

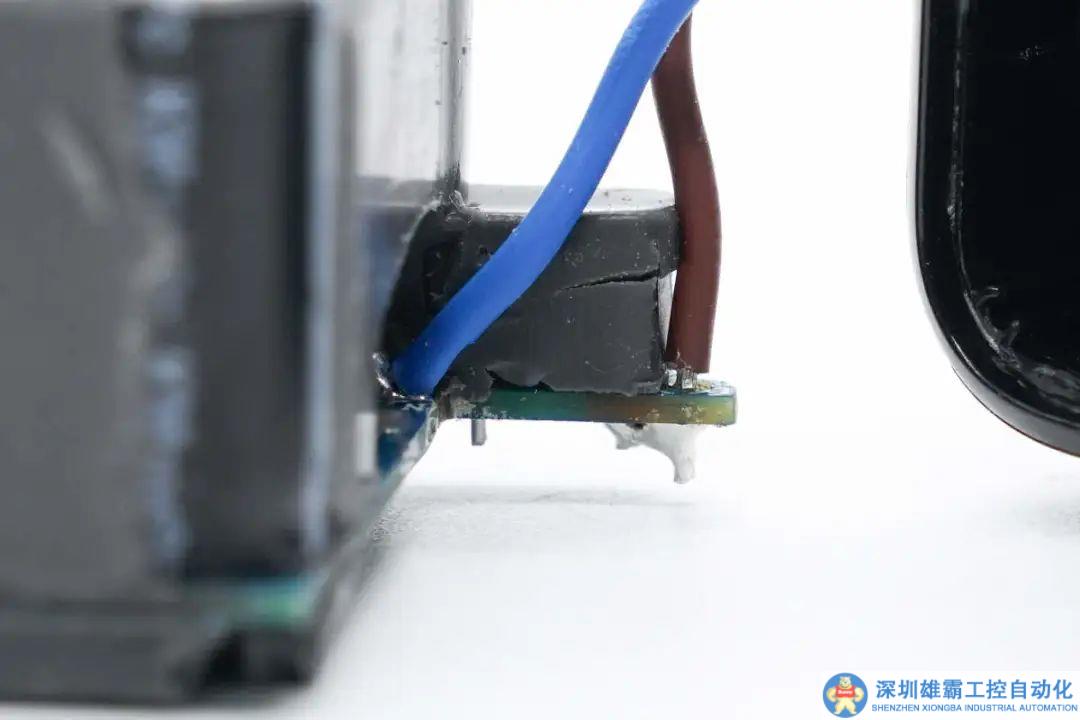

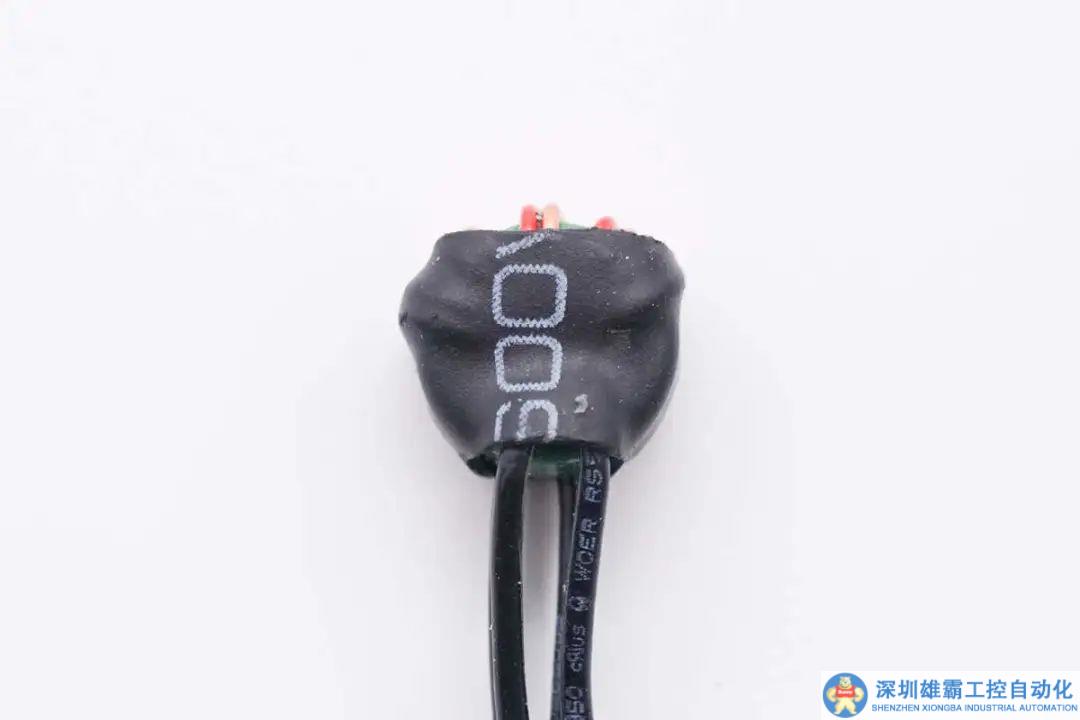

導線與PCBA模塊焊接處特寫。

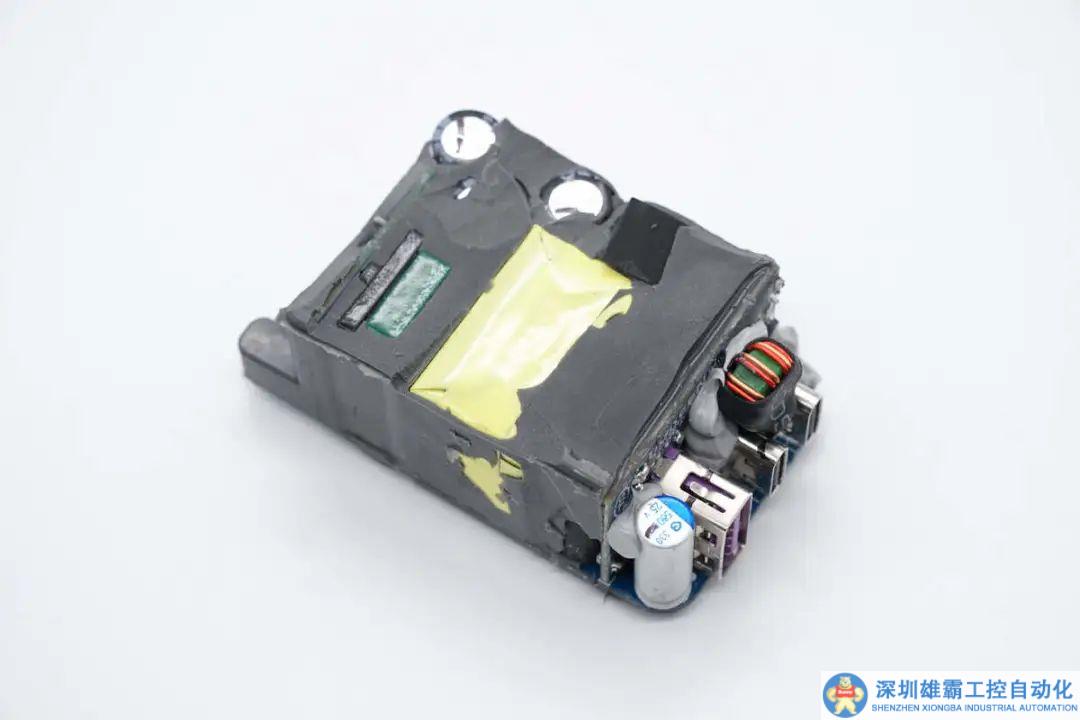

PCBA模塊整體灌膠填充，提升充電器的耐候性和機械強度以及散熱性能。

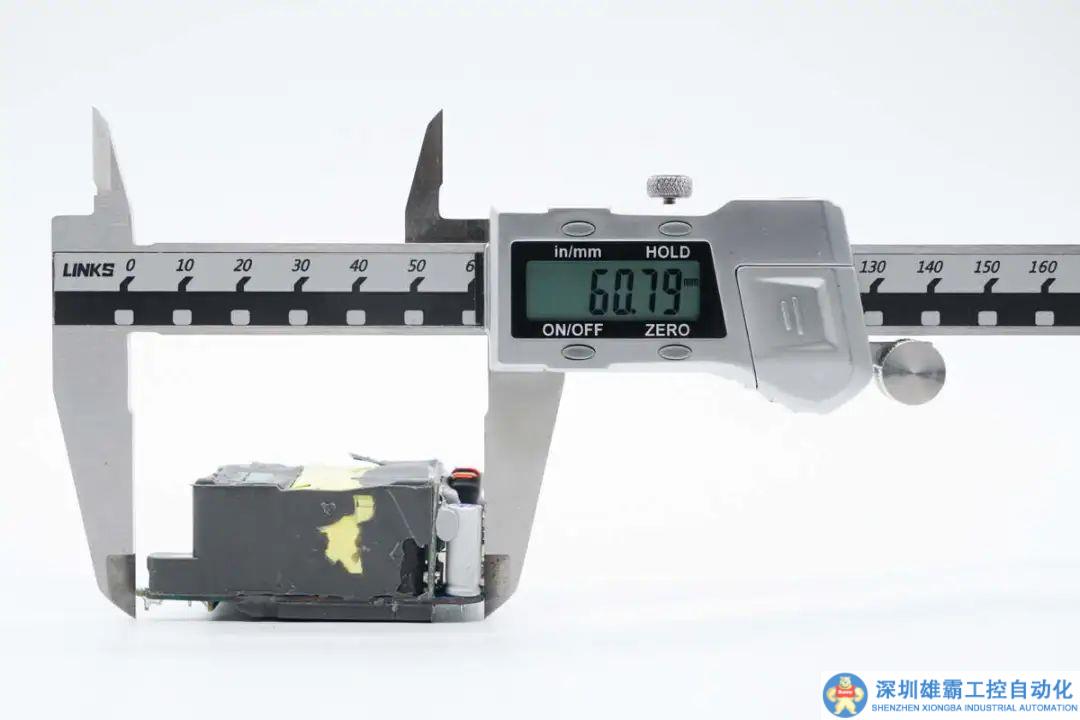

使用游標卡尺測得PCBA模塊長度約為60.8mm。

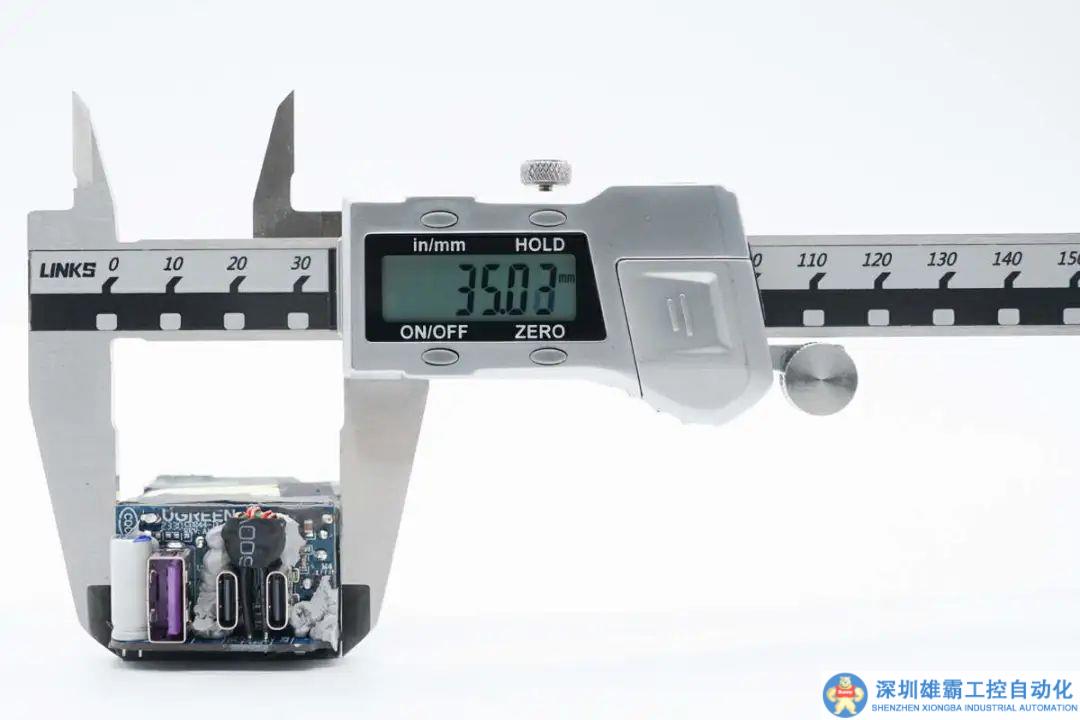

PCBA模塊寬度約為35mm。

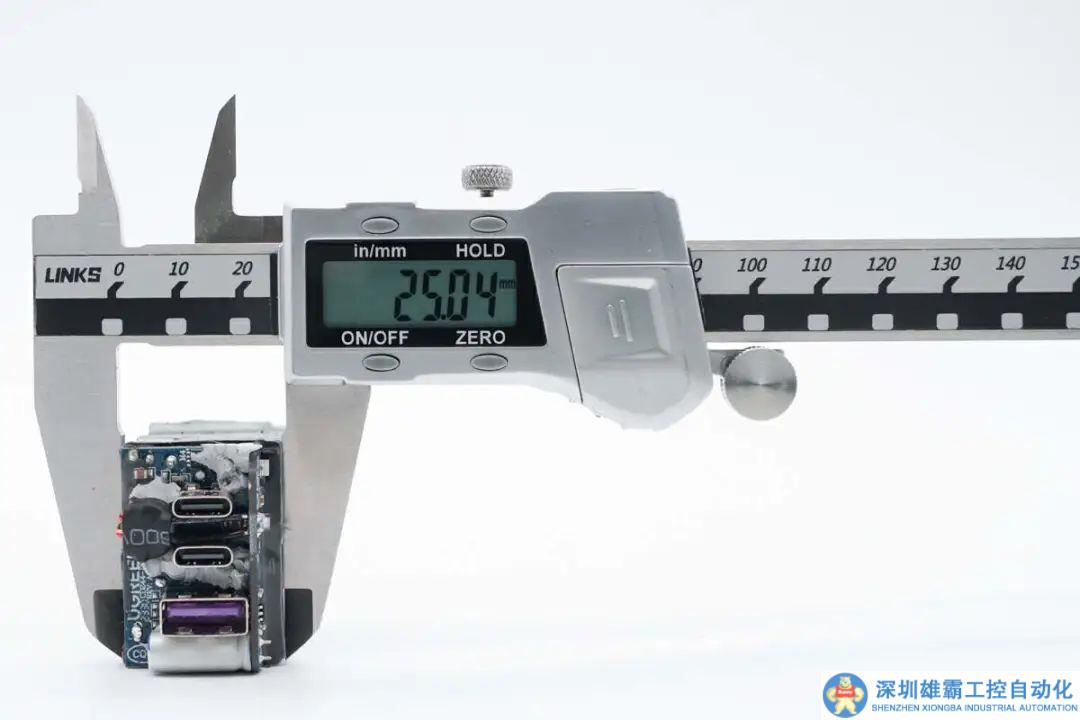

PCBA模塊高度約為25mm。

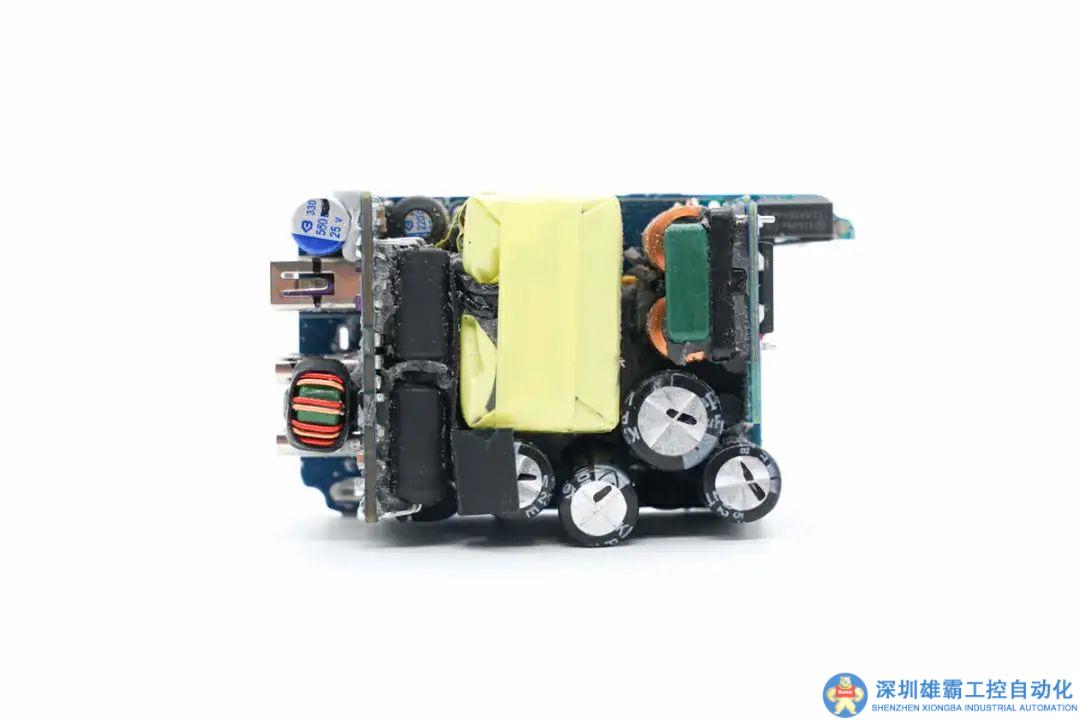

清理掉PCBA模塊的灌封膠，開始觀察電路布局。PCBA模塊右側為交流輸入端，焊接保險絲，整流濾波小板，下方焊接高壓濾波電容。左側為輸出降壓小板，焊接降壓電感與USB-C，USB-A母座，中間位置為變壓器。

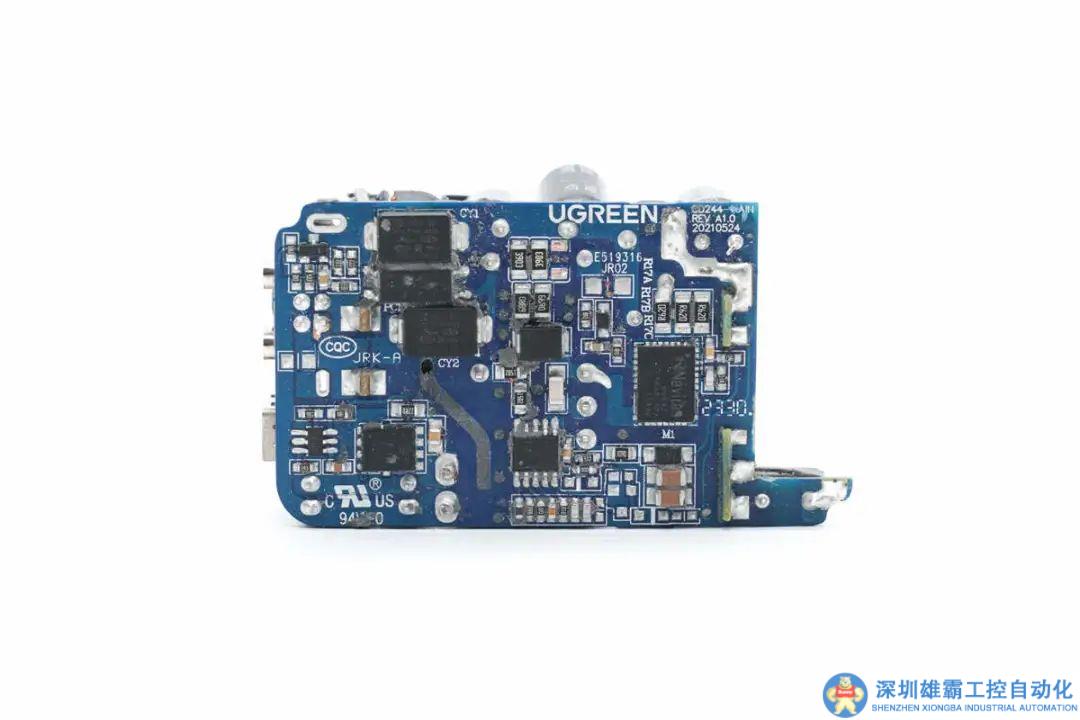

PCBA模塊背面一覽，焊接氮化鎵主控芯片，氮化鎵合封芯片，貼片Y電容，反饋光耦，同步整流控制器和同步整流管，初次級界限清晰。



通過對PCBA模塊的觀察發現，綠聯這款65W?2C1A氮化鎵充電器采用高頻QR開關電源，同步整流，定壓輸出。輸出采用兩路獨立的同步降壓電路，實現三口快充輸出以及輸出功率智能分配。下面我們就從輸入端開始了解整個充電器的設計和用料。





PCBA模塊輸入端一覽，焊接保險絲和整流濾波小板。

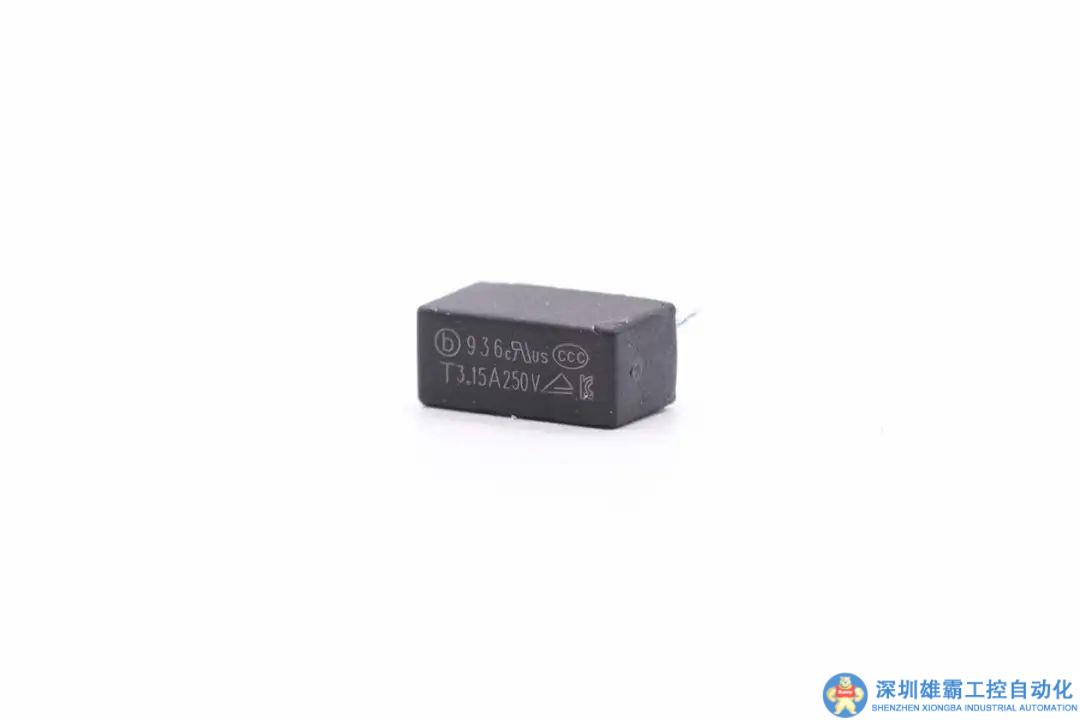

輸入端保險絲來自貝特電子，出料號936，規格為3.15A 250V。

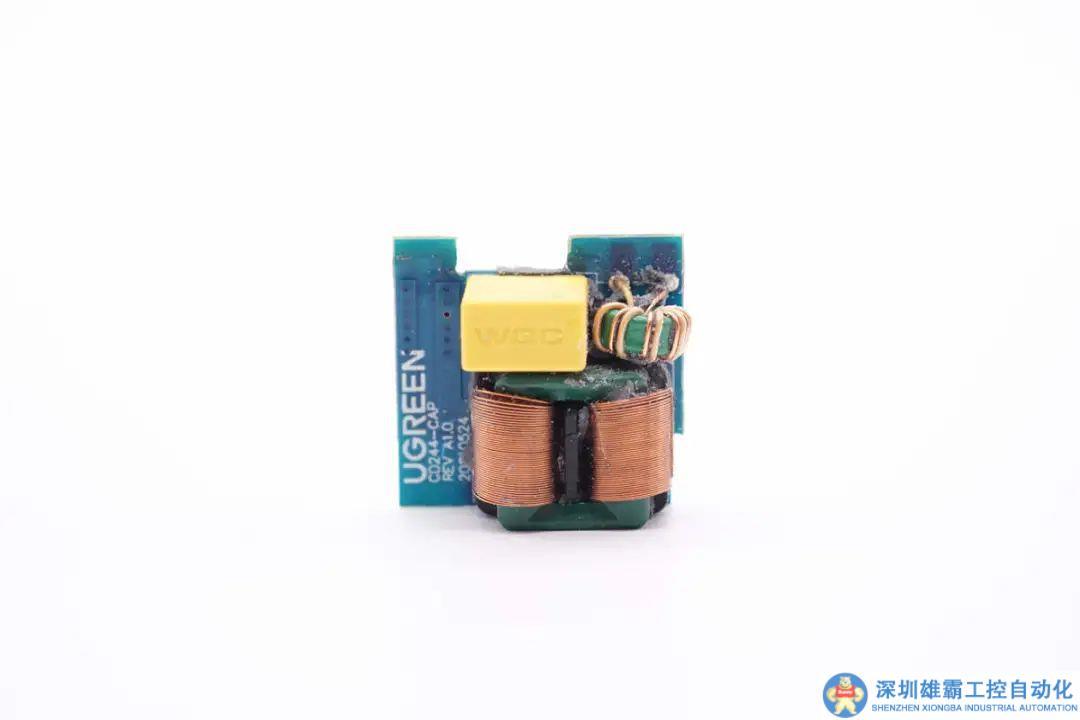

輸入端小板正面焊接兩級共模電感和安規X2電容。

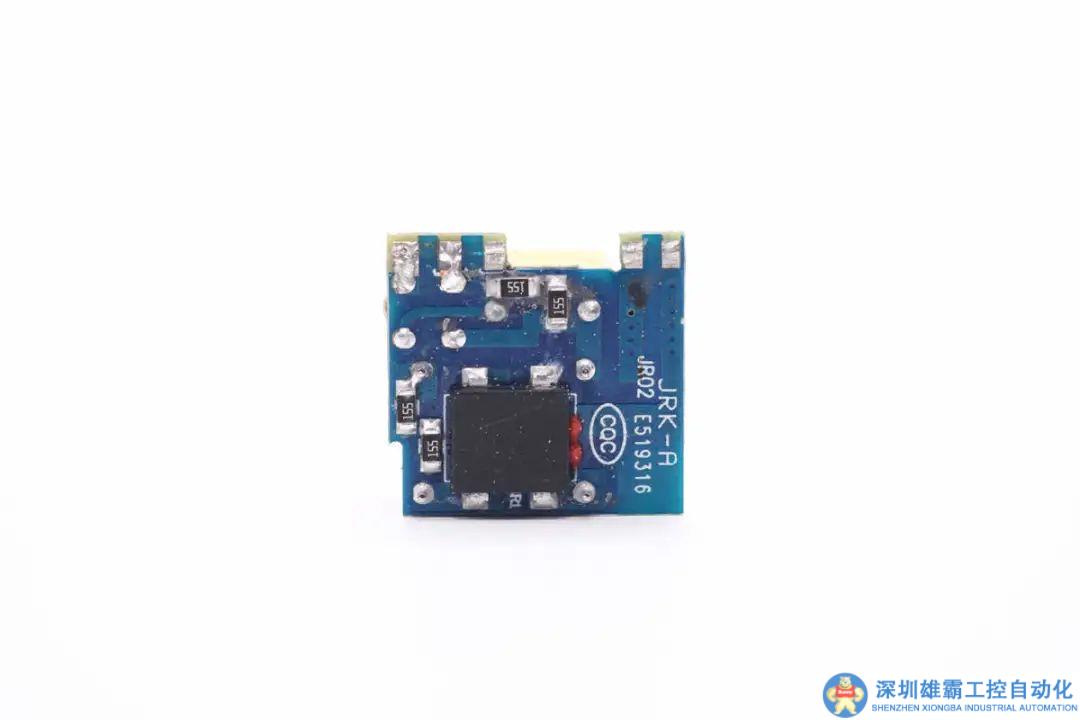

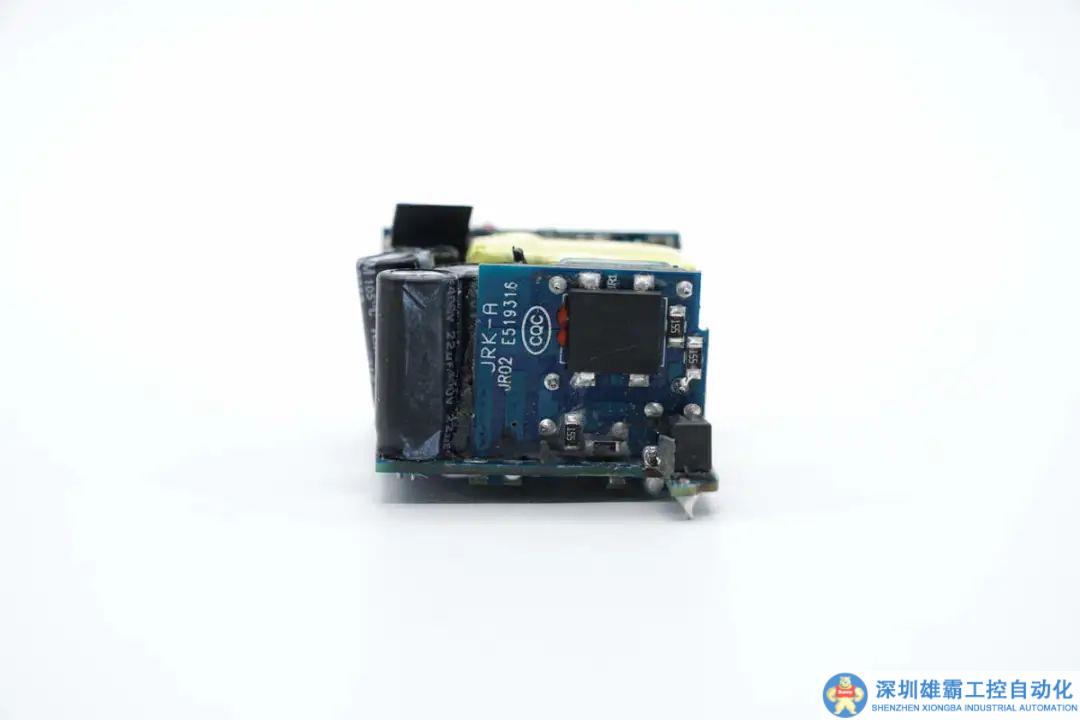

小板背面焊接整流橋。

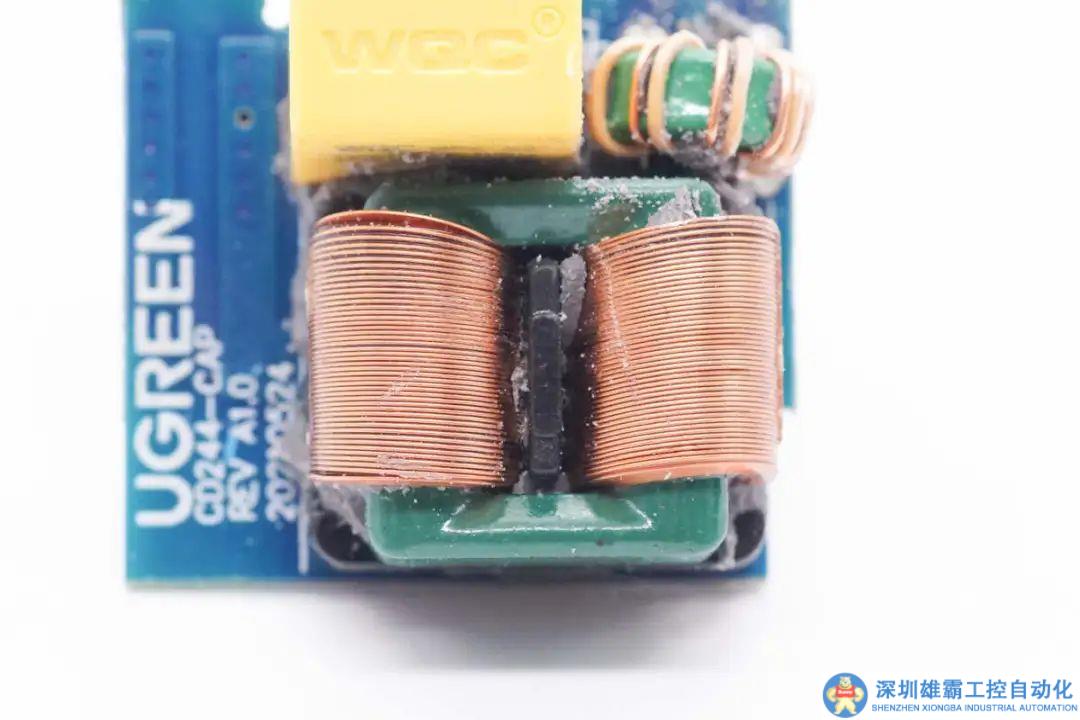

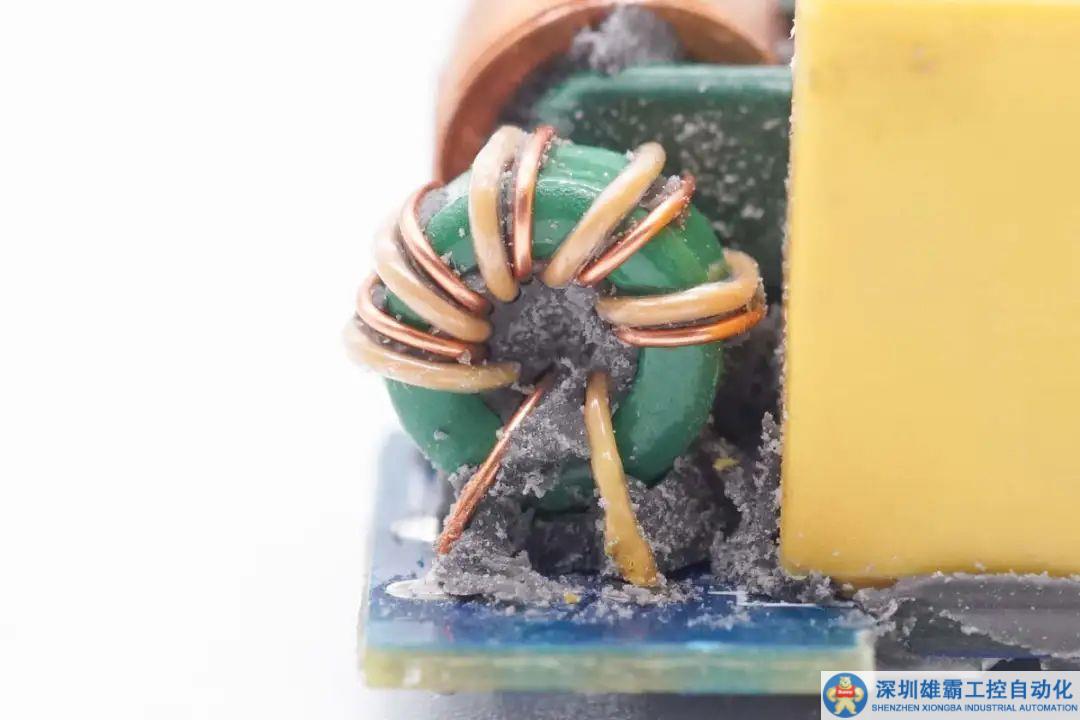

共模電感采用漆包線和絕緣線繞制。

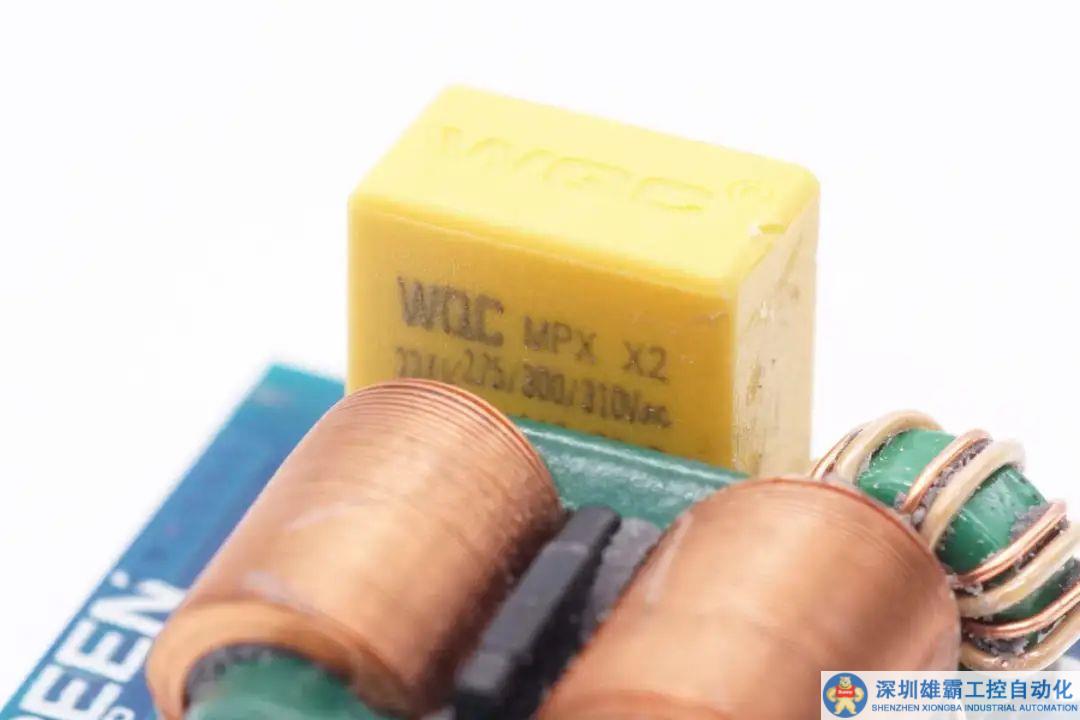

安規X2電容來自威慶電子，規格為0.33μF。





另一顆共模電感采用扁平銅帶繞制。

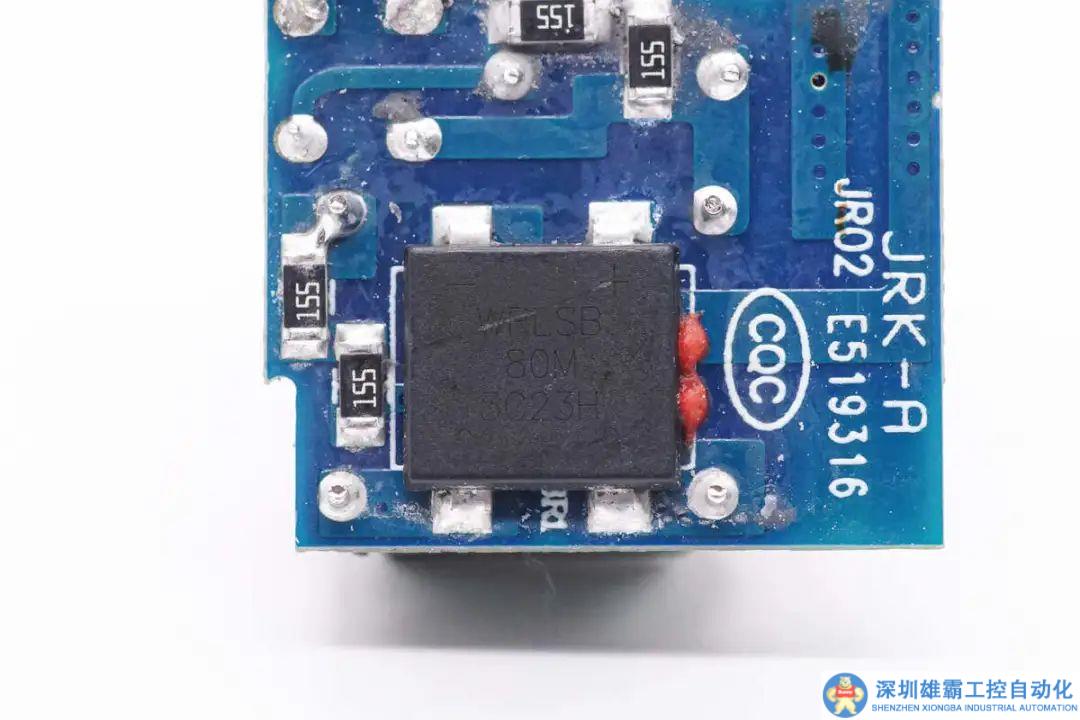

整流橋來自深圳市沃爾德實業有限公司，型號WRLSB80M，這款軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。選用的LSB封裝，擁有良好的散熱特性，幫助中大瓦數適配器提升可靠性，單顆可做60W+。

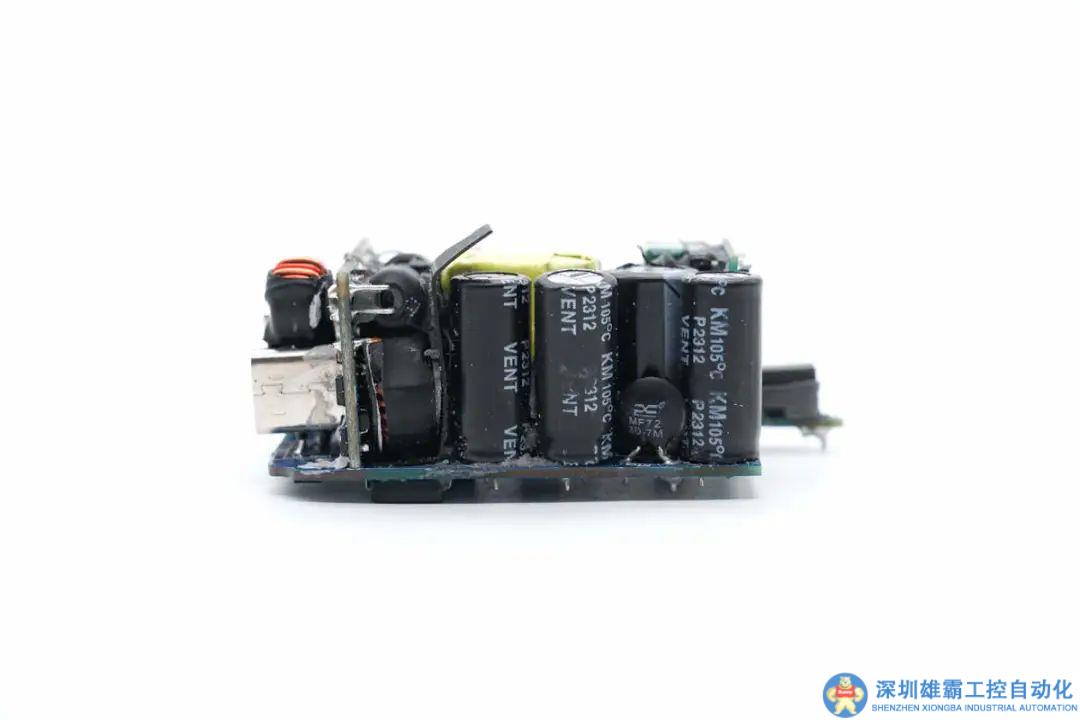

PCBA模塊側面焊接高壓濾波電容和NTC浪涌抑制電阻。

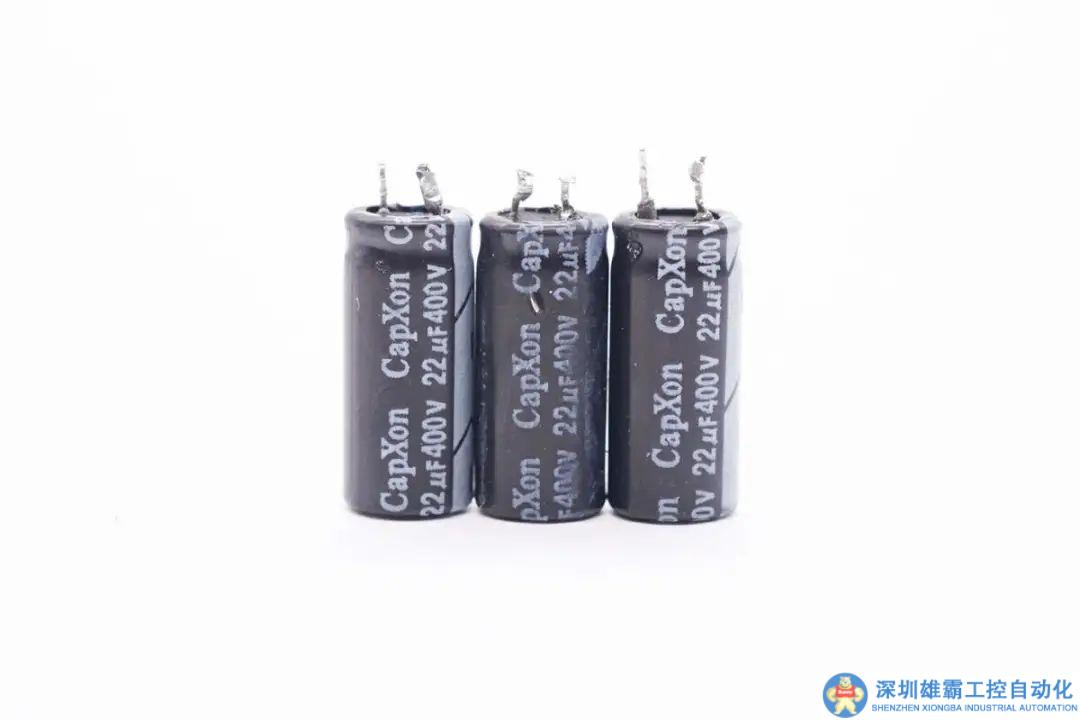

高壓濾波電容來自豐賓，其中三顆規格為22μF400V。

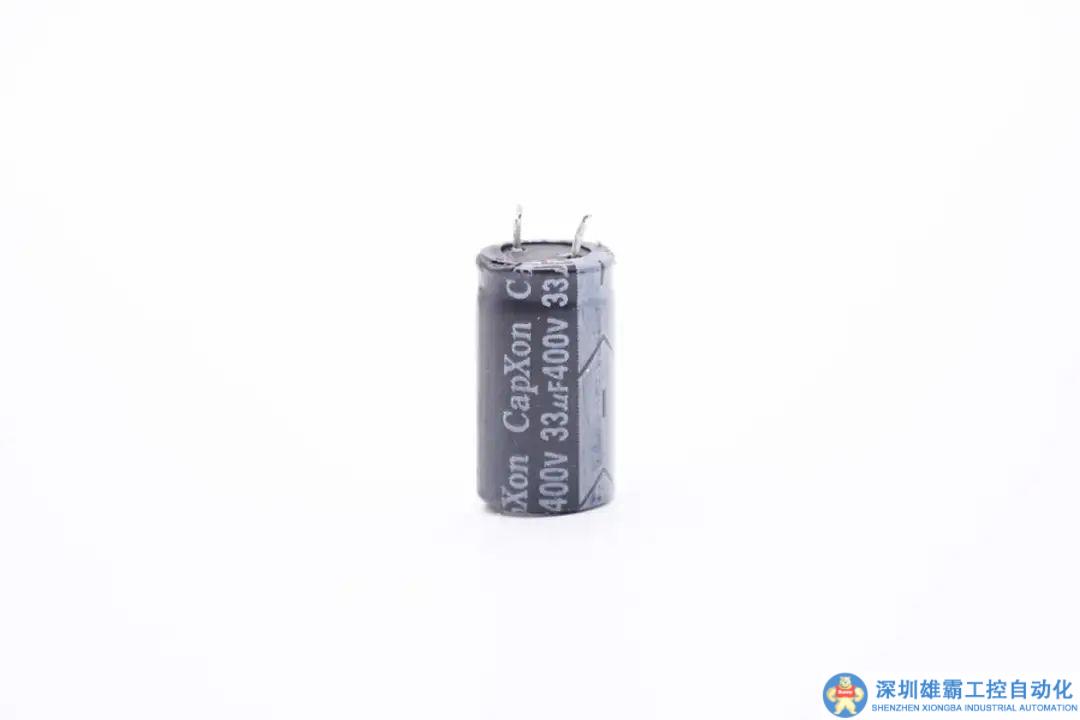

另一顆濾波電容規格為33μF400V，濾波電容總?cè)萘繛?9μF。

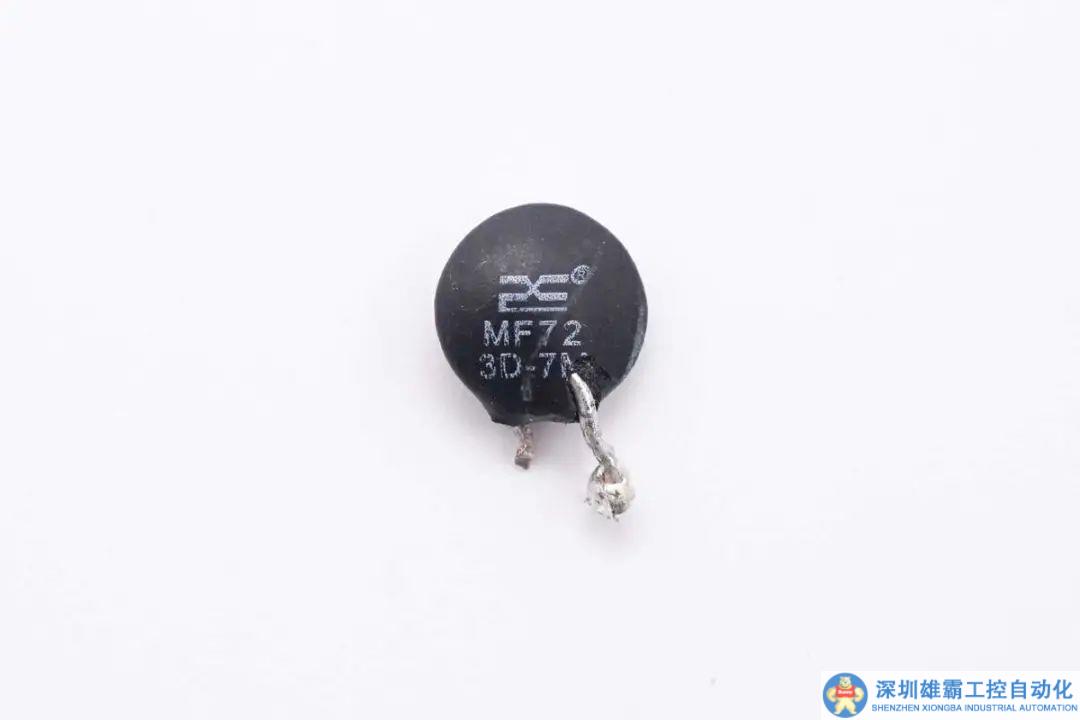

NTC熱敏電阻為MF72系列，型號3D-7M。

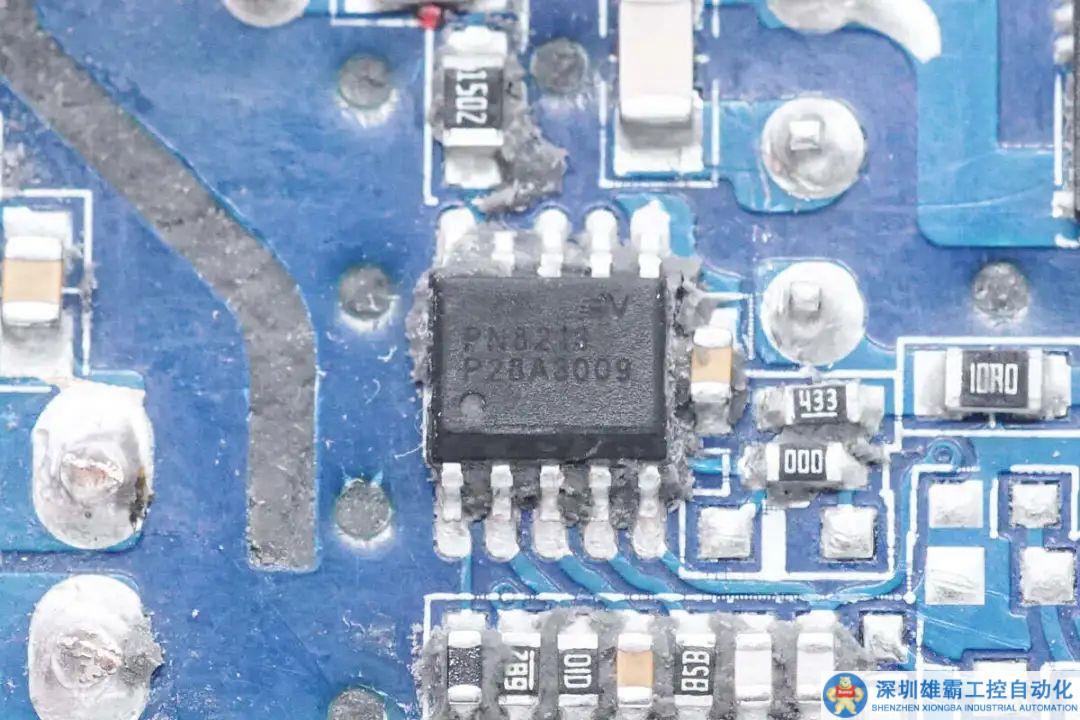

初級主控芯片來自芯朋微，型號PN8213，是一顆高頻準諧振開關電源控制器，芯片集成高壓?jiǎn)?dòng)，支持多模式控制，實現了全負載范圍的高效率和低待機功耗表現。芯片內置頻率調制技術和Soft-Driver技術，提升系統的EMI性能，并且還內置了線電壓補償模塊，提高了全輸入電壓范圍的帶載能力一致性。



PN8213還內置了全面的保護功能，包括逐周期過流保護、輸入電壓保護、輸出過壓保護、雙重過熱保護、次級整流管短路保護以及過載保護等保護功能。芯片采用SSOP10封裝，支持PD快充和適配器使用。





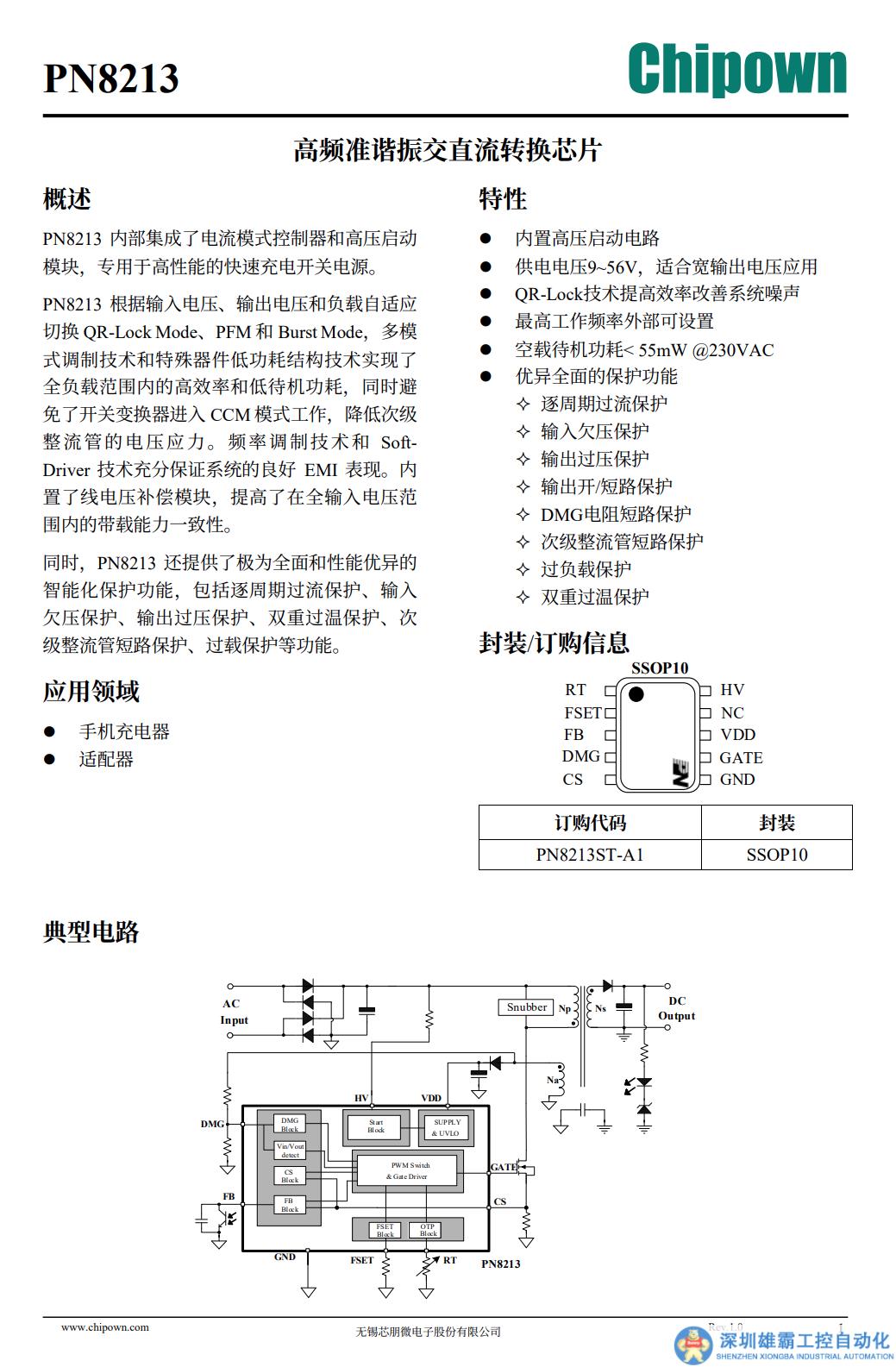

芯朋微 PN8213 資料信息。

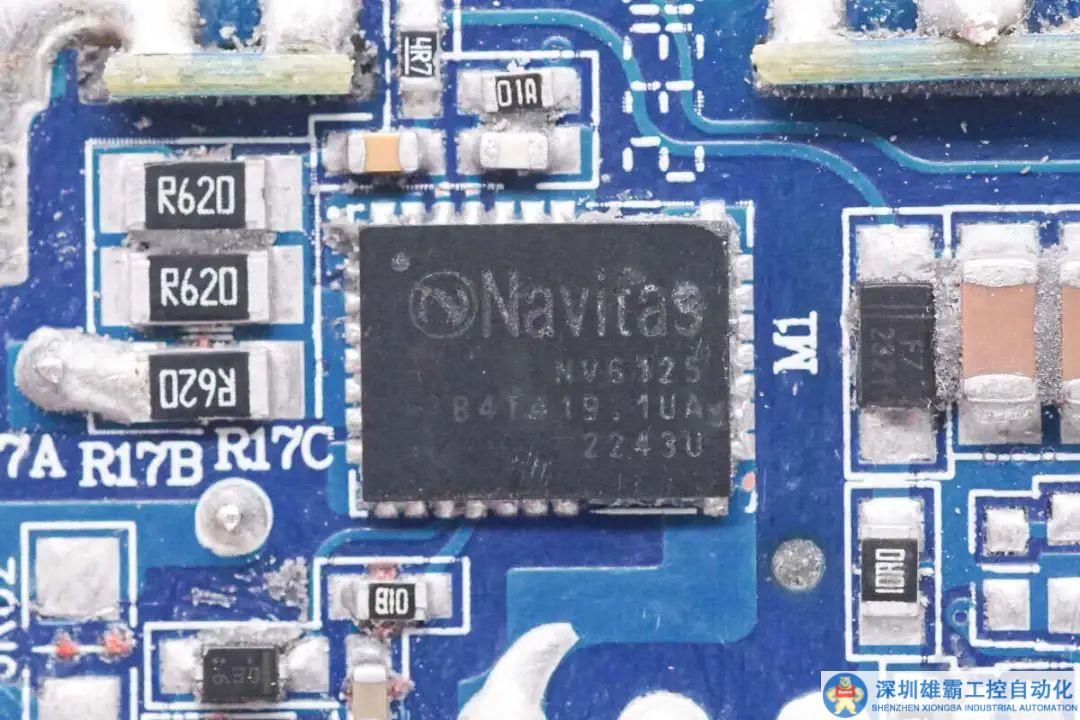

氮化鎵功率開關管采用納微NV6125，其內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

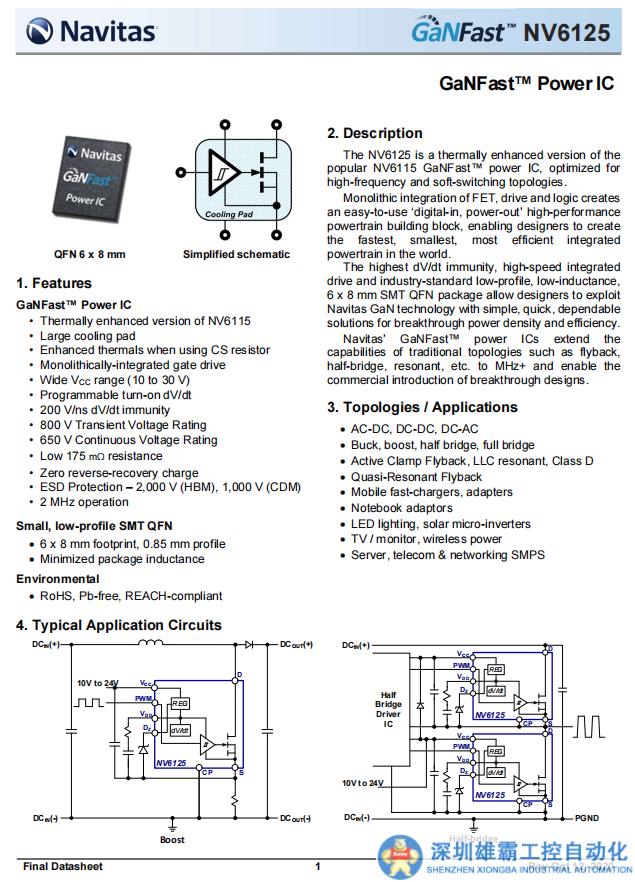

納微NV6125資料信息。



充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。





三顆620mΩ取樣電阻并聯，用于檢測初級開關管電流。





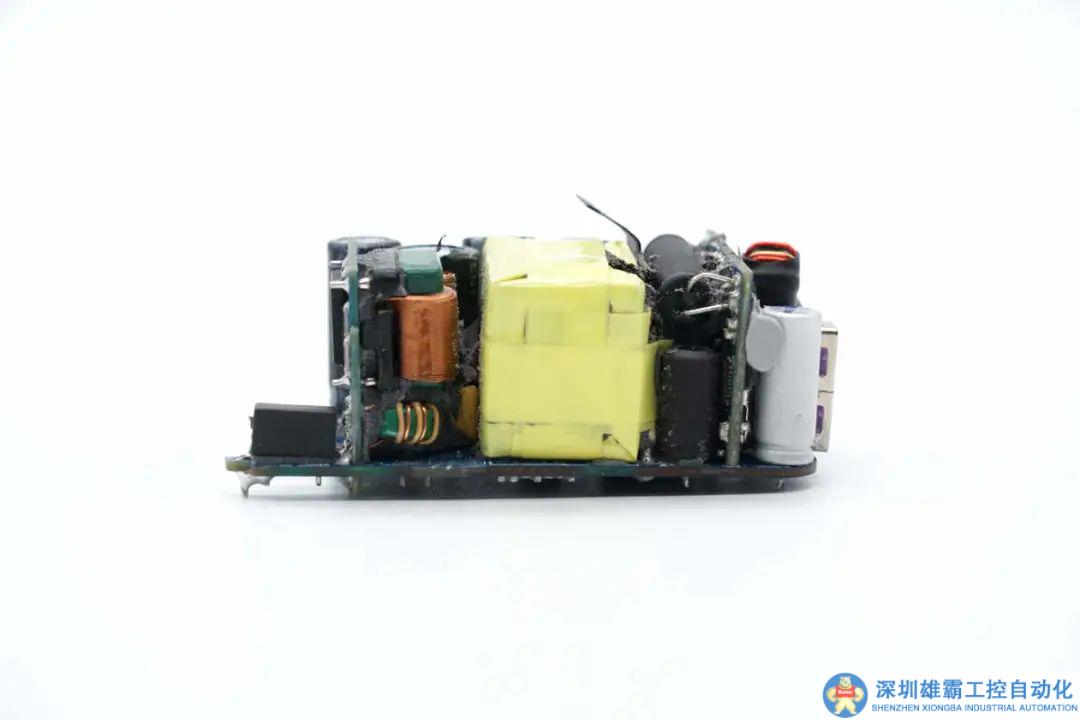

在PCBA模塊側面焊接變壓器。

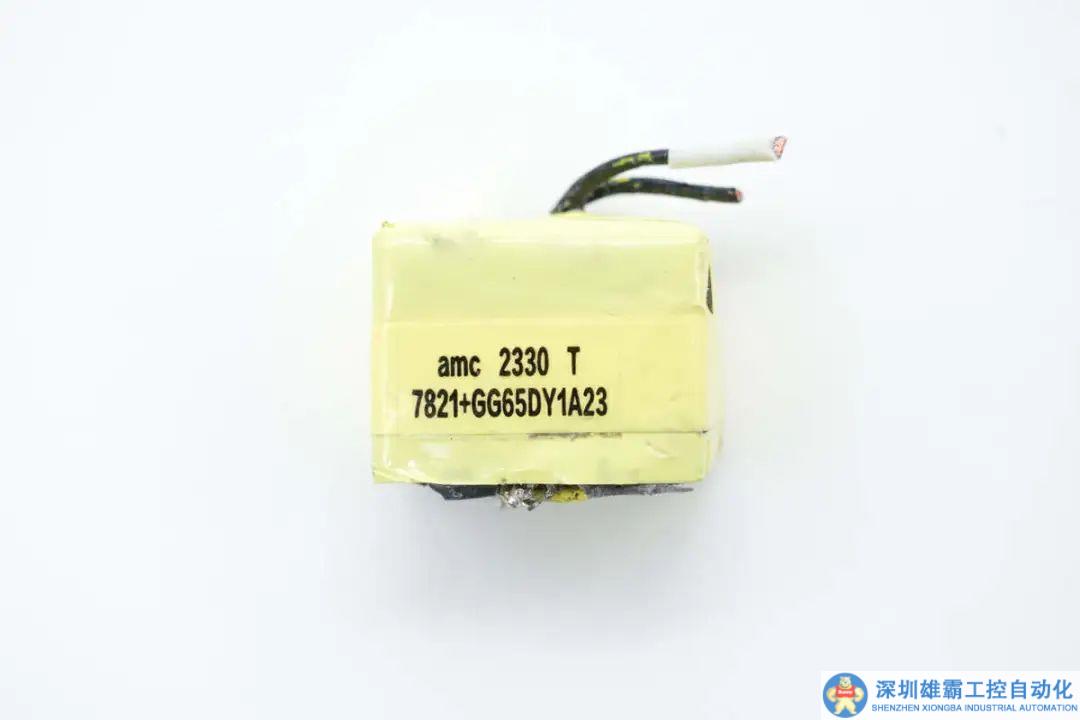

變壓器磁芯嚴密纏繞膠帶絕緣。





貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號分別為TMY1102M和TMY1471K。



特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。





充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

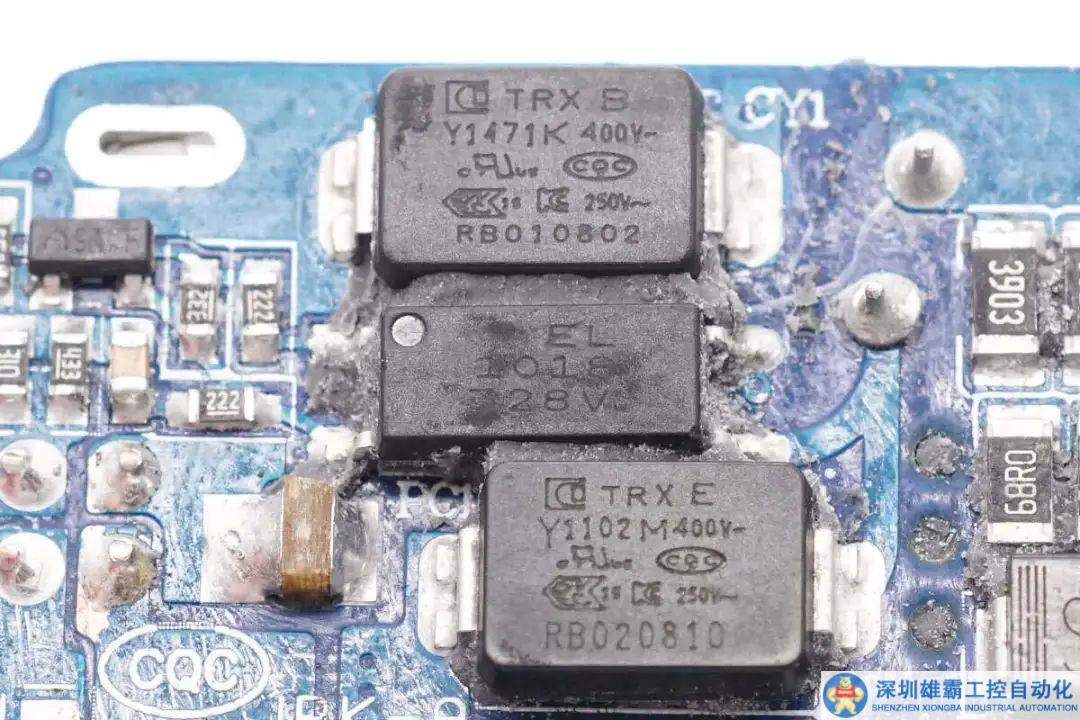

在兩顆貼片Y電容之間是反饋光耦，來自億光，型號EL1018。

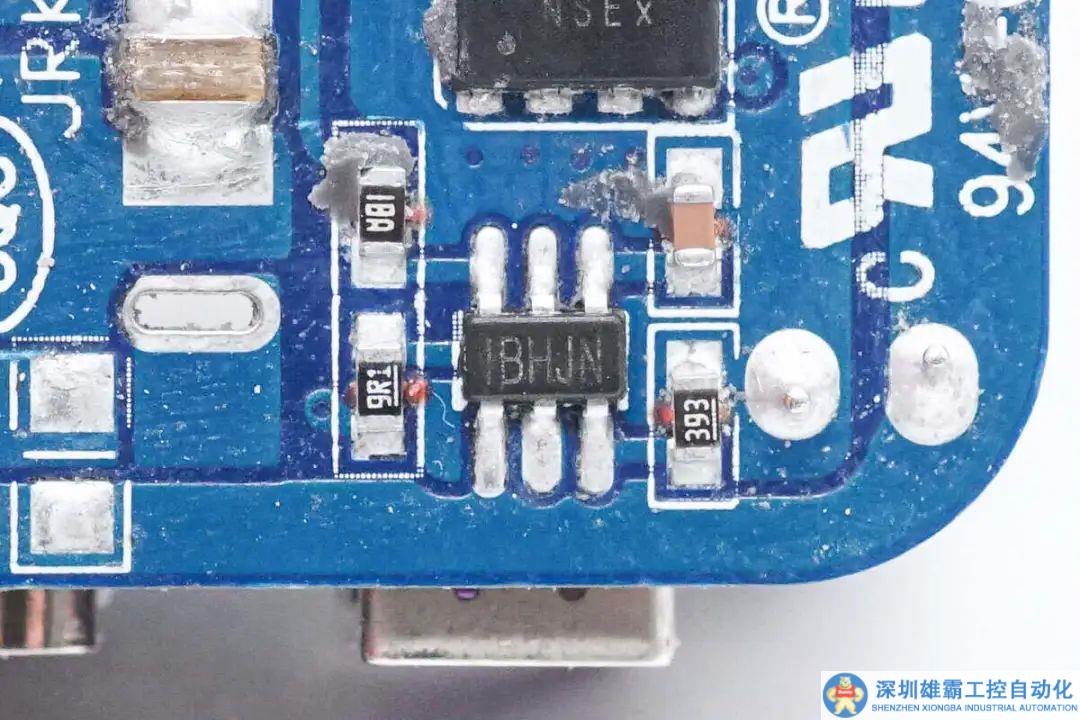

同步整流控制器絲印IBHJN，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。支持DCM、CCM、QR、ACF多種工作模式，支持高側和低側應用，具備振鈴檢測防止誤開通。

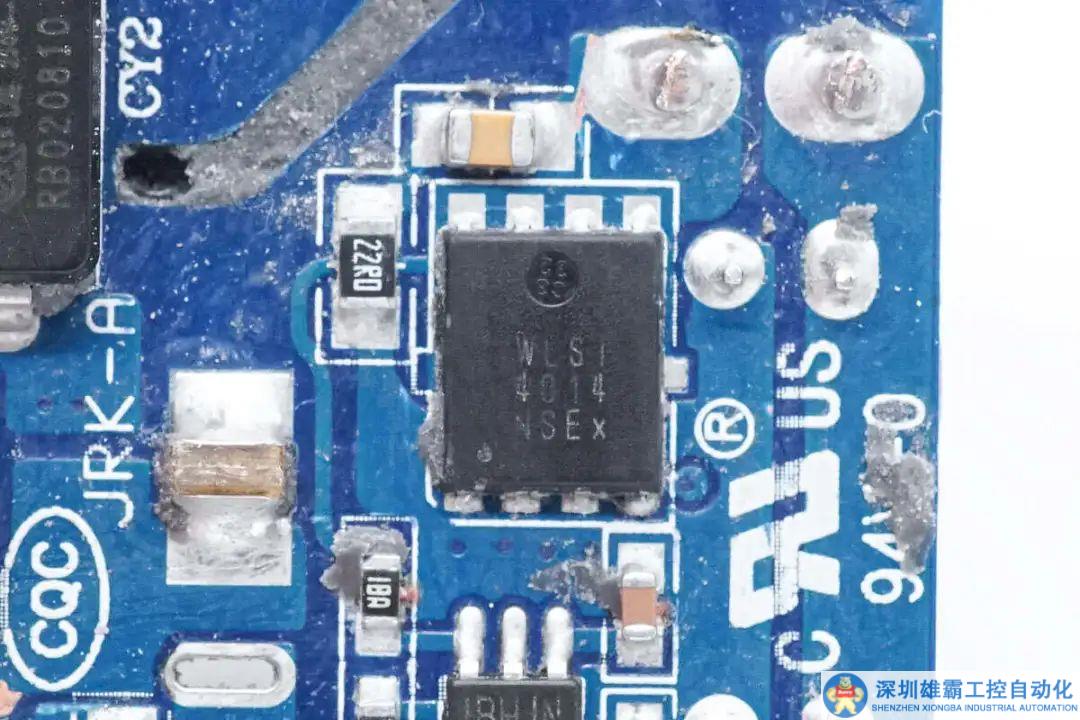

同步整流管來自韋爾，型號WNM4014，NMOS，耐壓100V，導阻7mΩ，采用PDFN5*6-8L封裝。

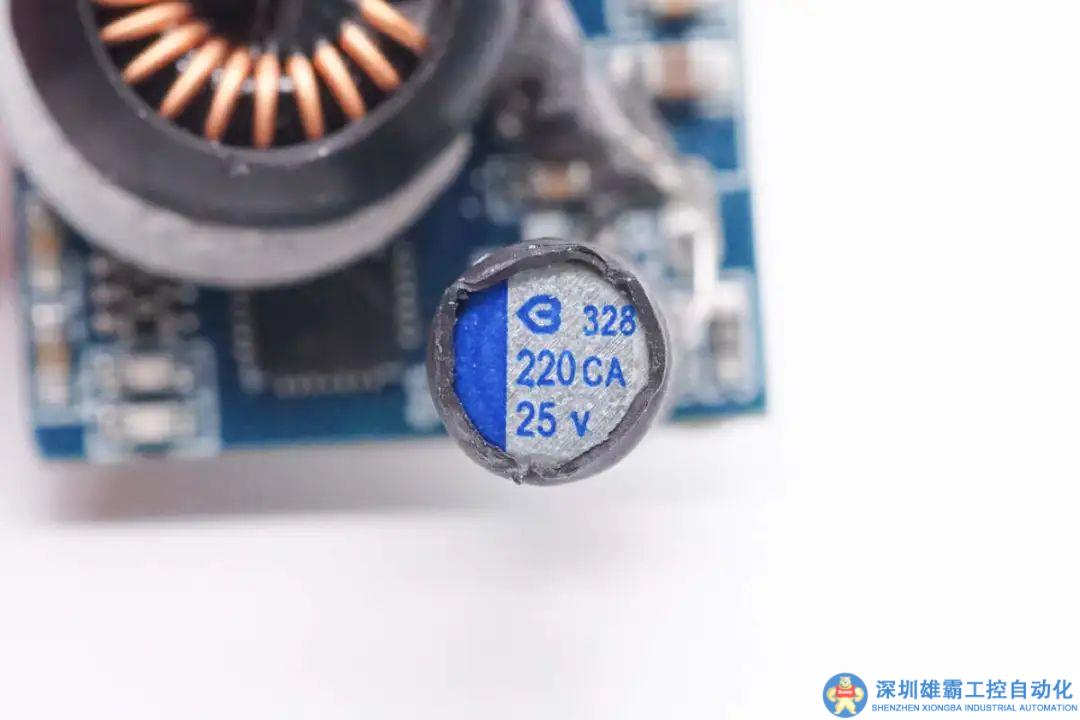

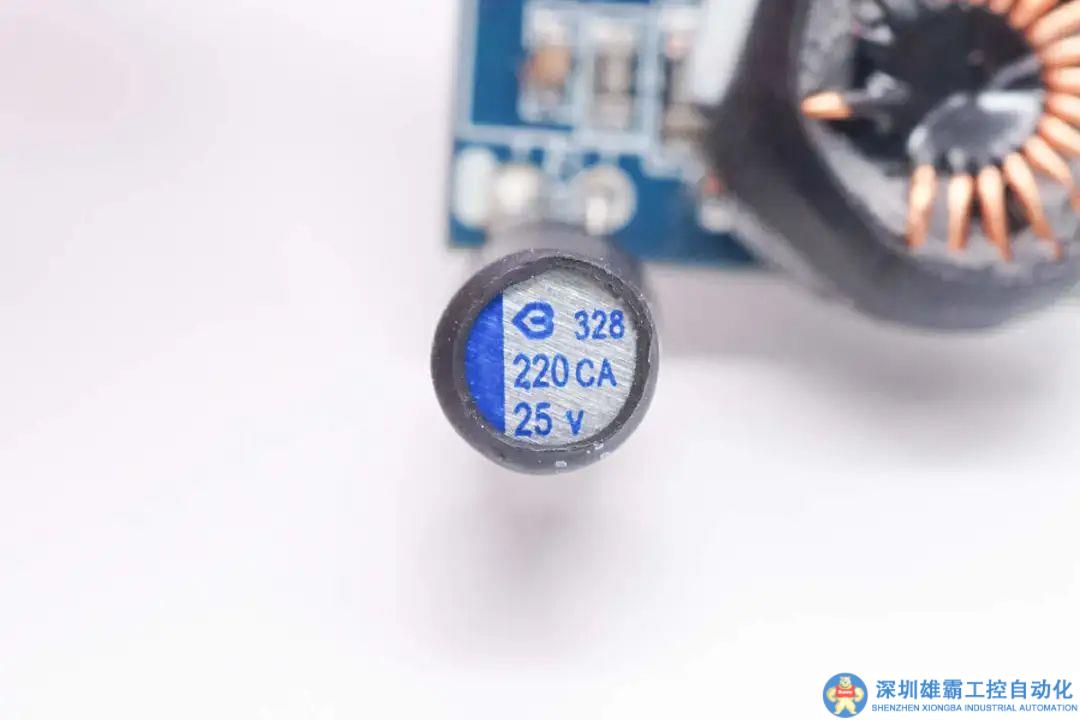

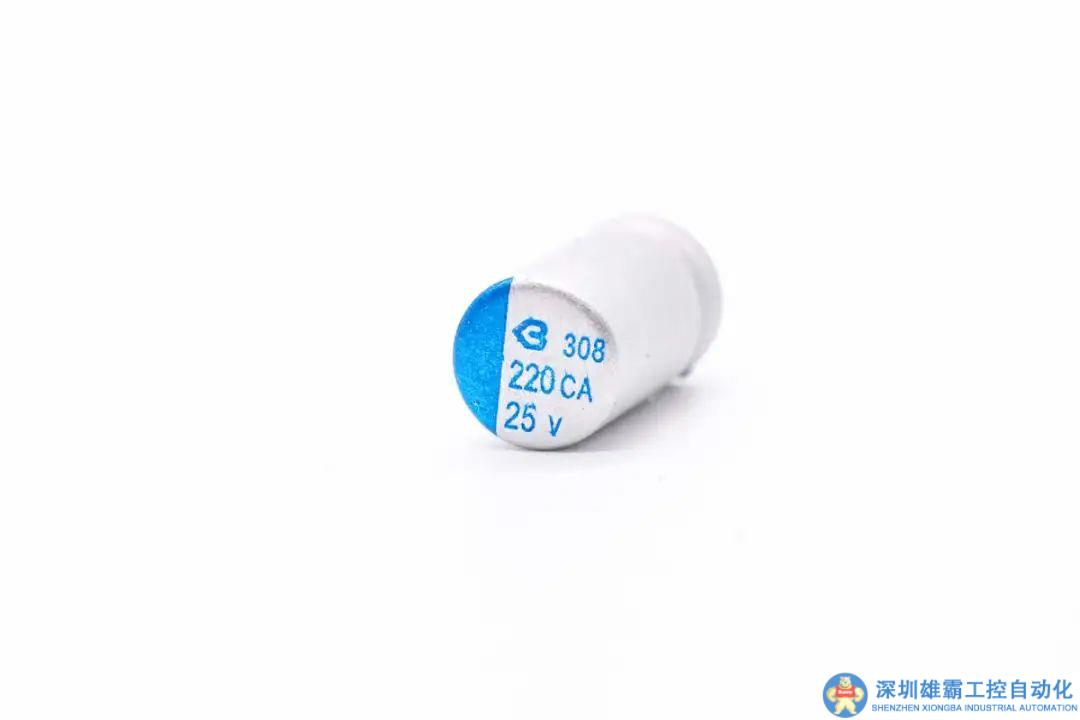

濾波電容來自綠寶石，CA系列固態電容，規格為220μF 25V，外套熱縮管絕緣。





輸出側焊接濾波電容，降壓小板和濾波電感。

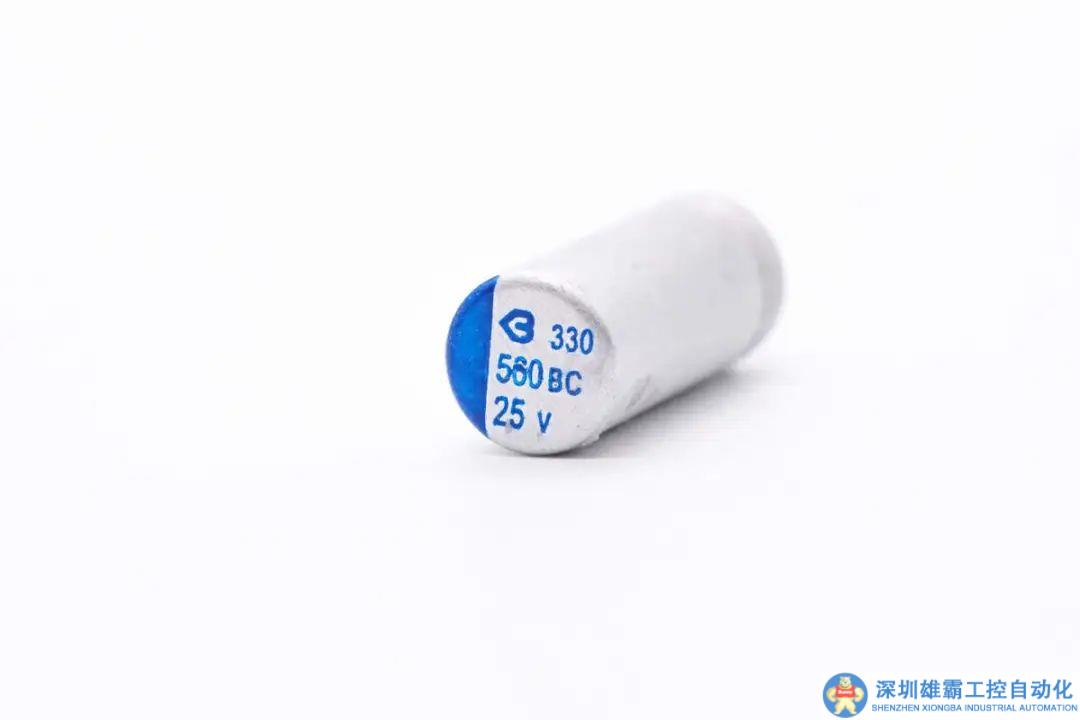

另一顆輸出濾波電容也來自綠寶石，為BC系列固態電容，規格為560μF 25V。





濾波電感外套熱縮管絕緣。

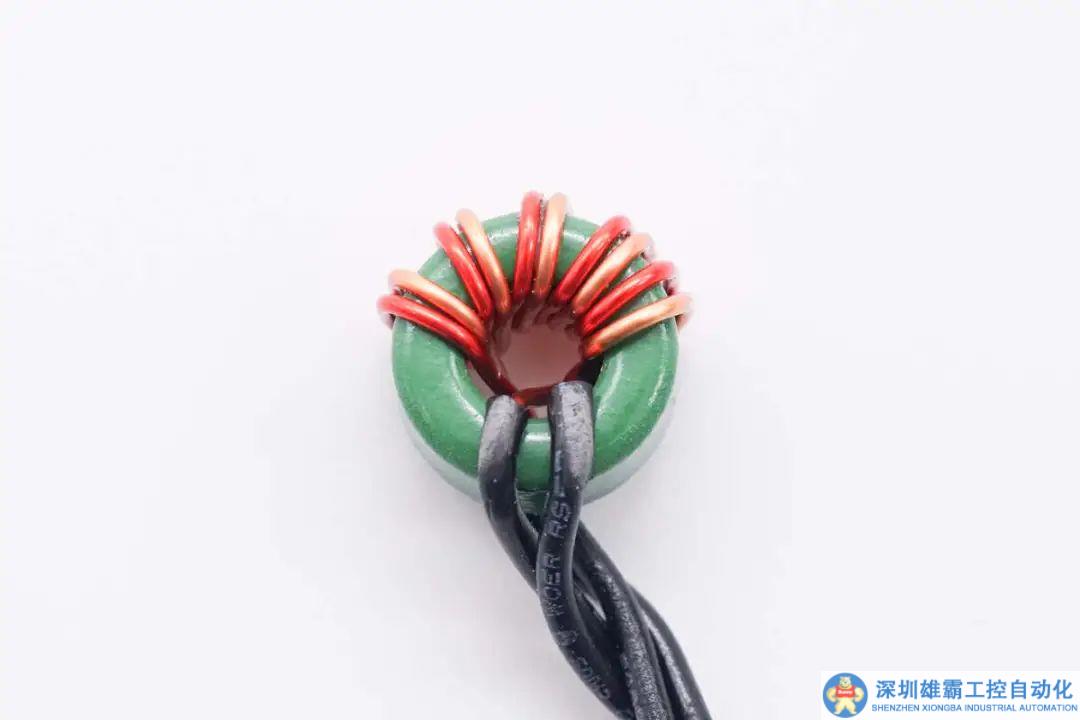

內部線圈采用漆包線繞制。

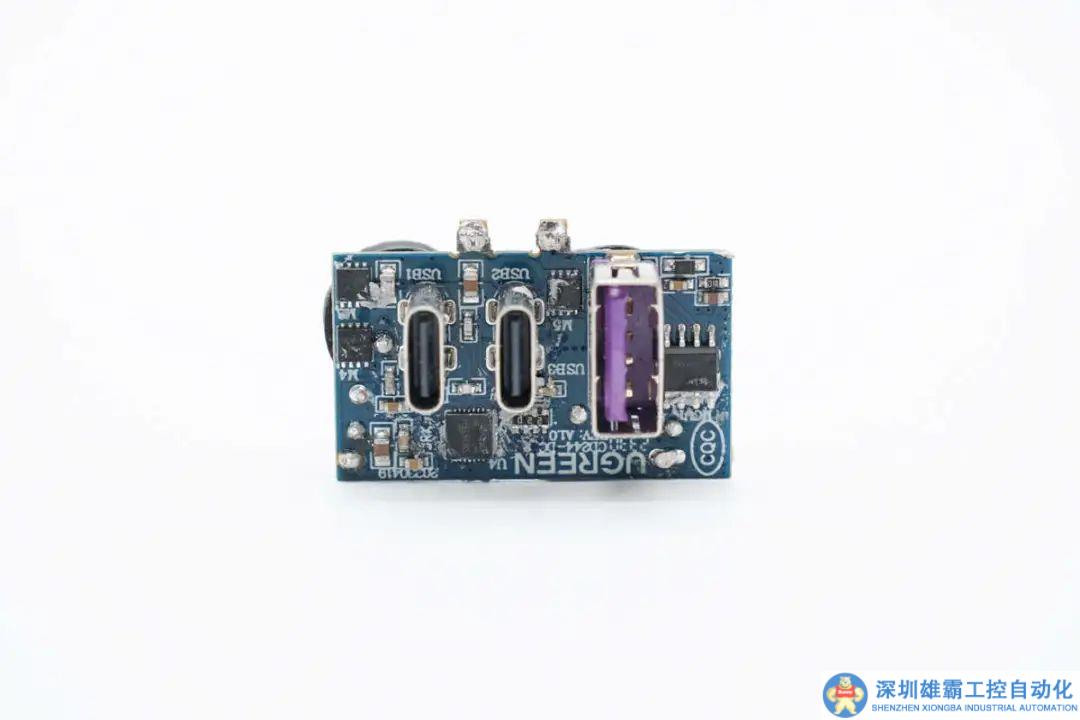

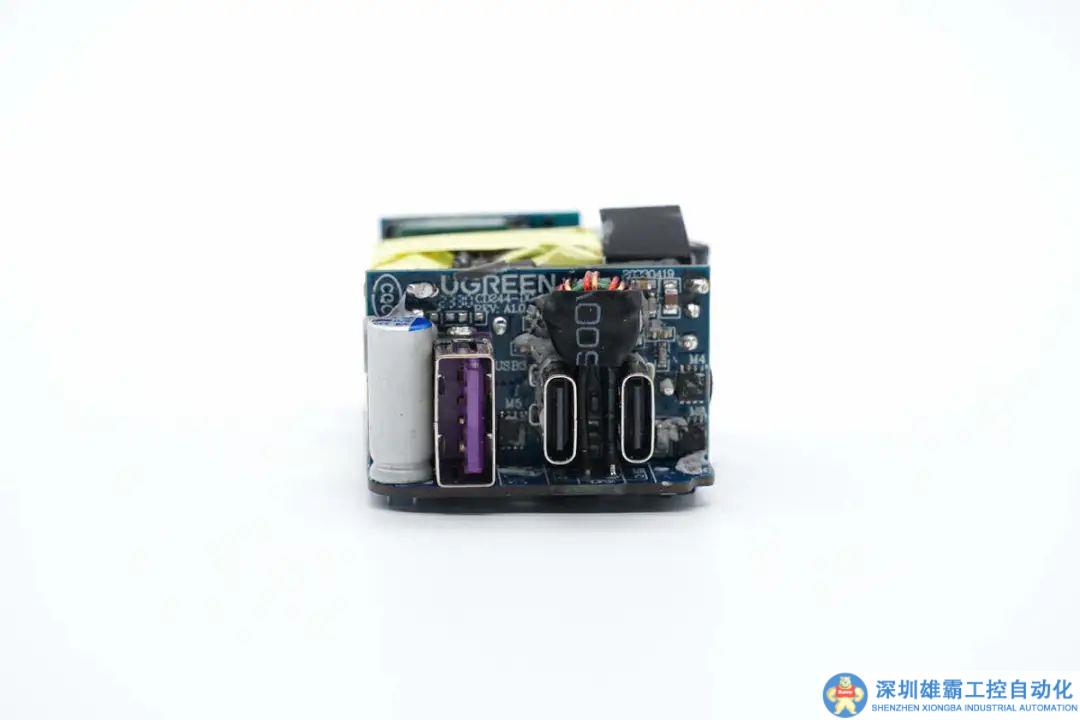

降壓小板正面焊接兩個USB-C母座和一個USB-A母座，還焊接一顆降壓芯片和降壓開關管，以及一顆用于功率自動控制的MCU。

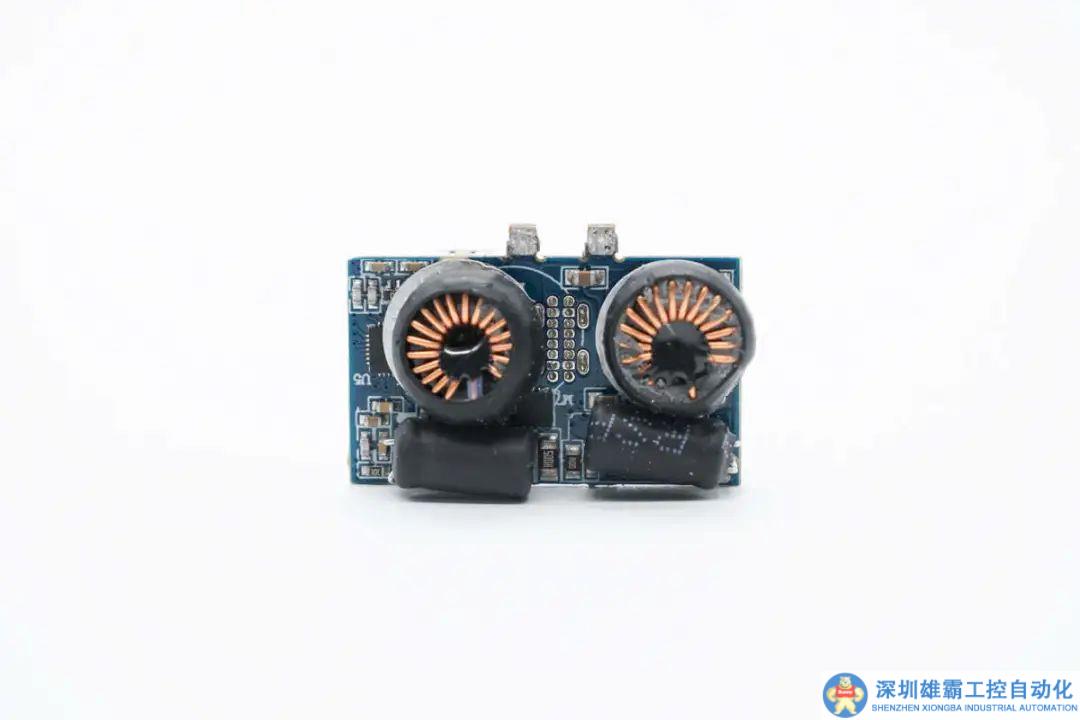

小板背面焊接兩顆降壓電感和兩顆濾波電容，降壓電感和濾波電容均外套熱縮管絕緣。

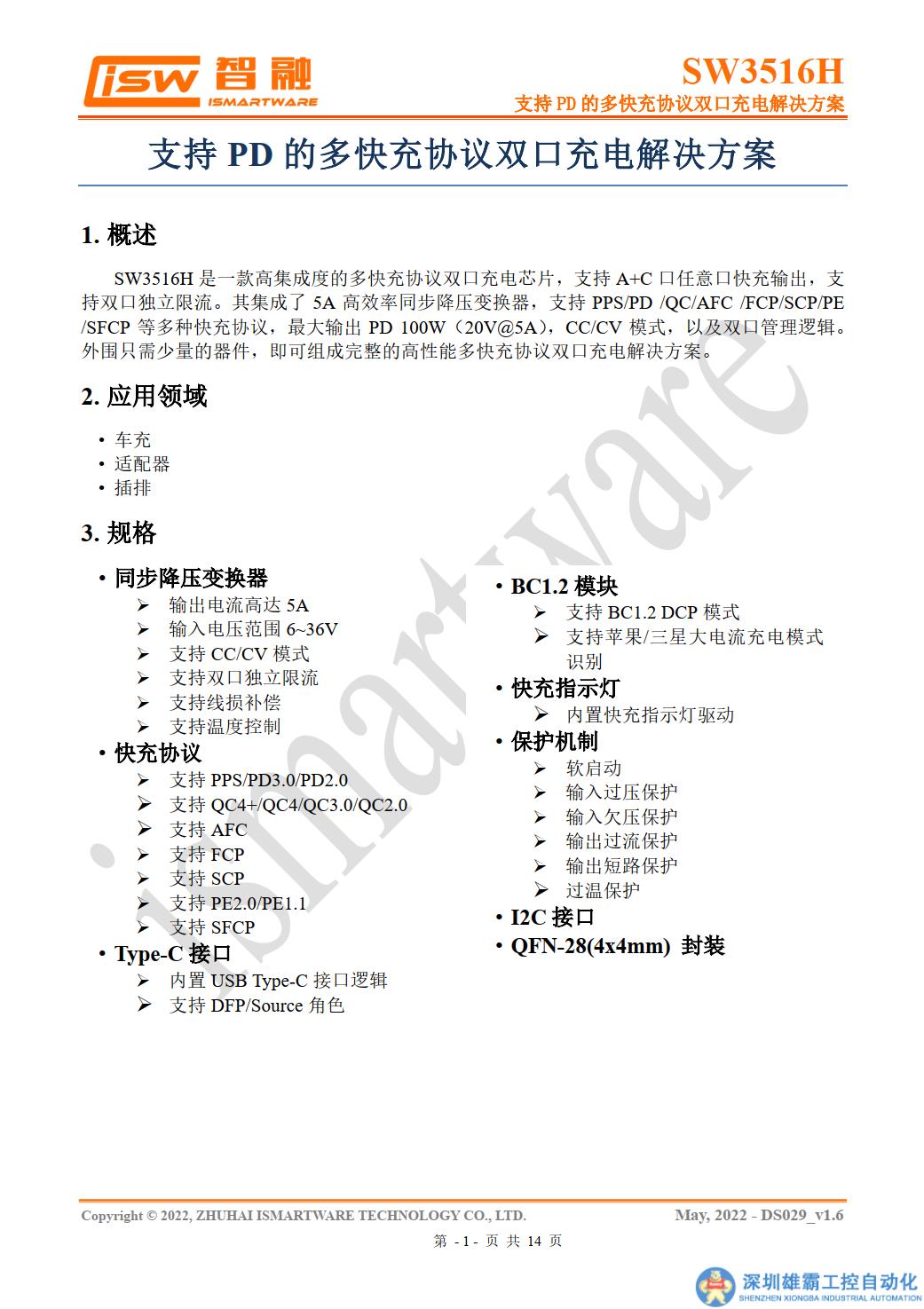

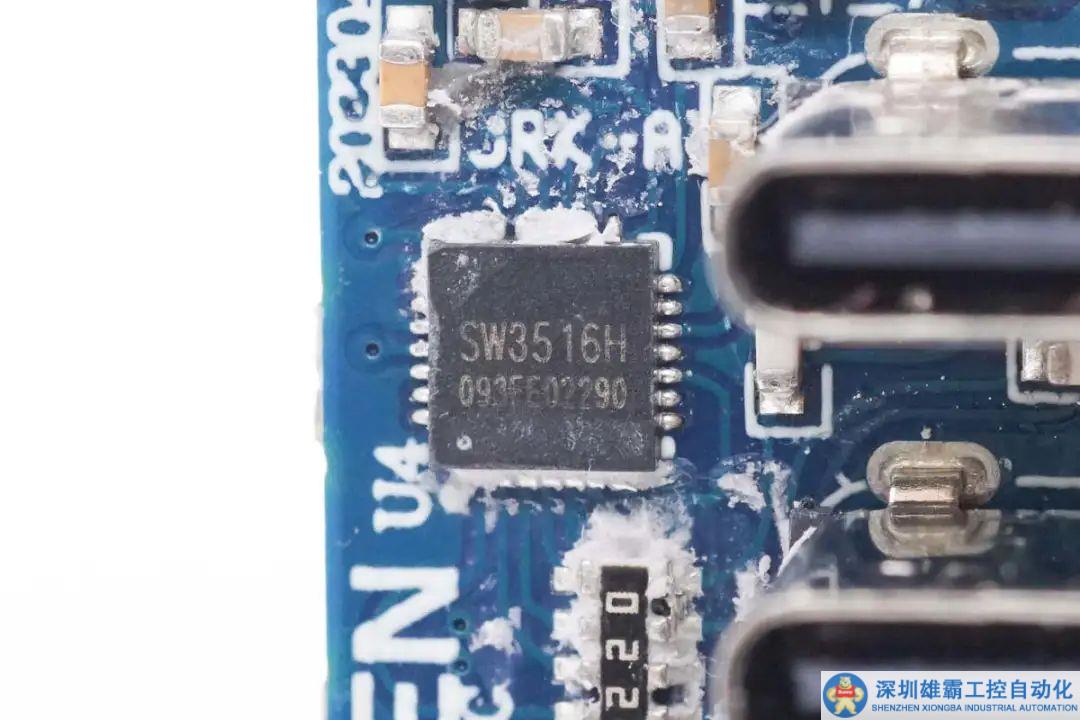

兩路降壓電路主控芯片均采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。



SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。





充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

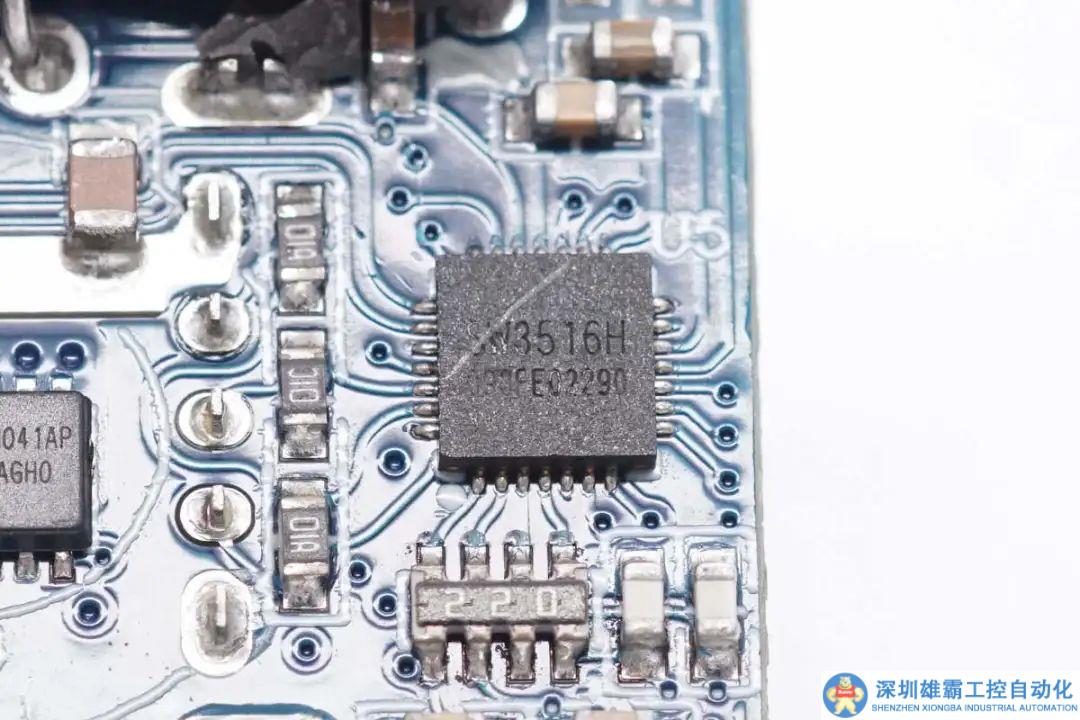

另一顆智融SW3516H芯片特寫。

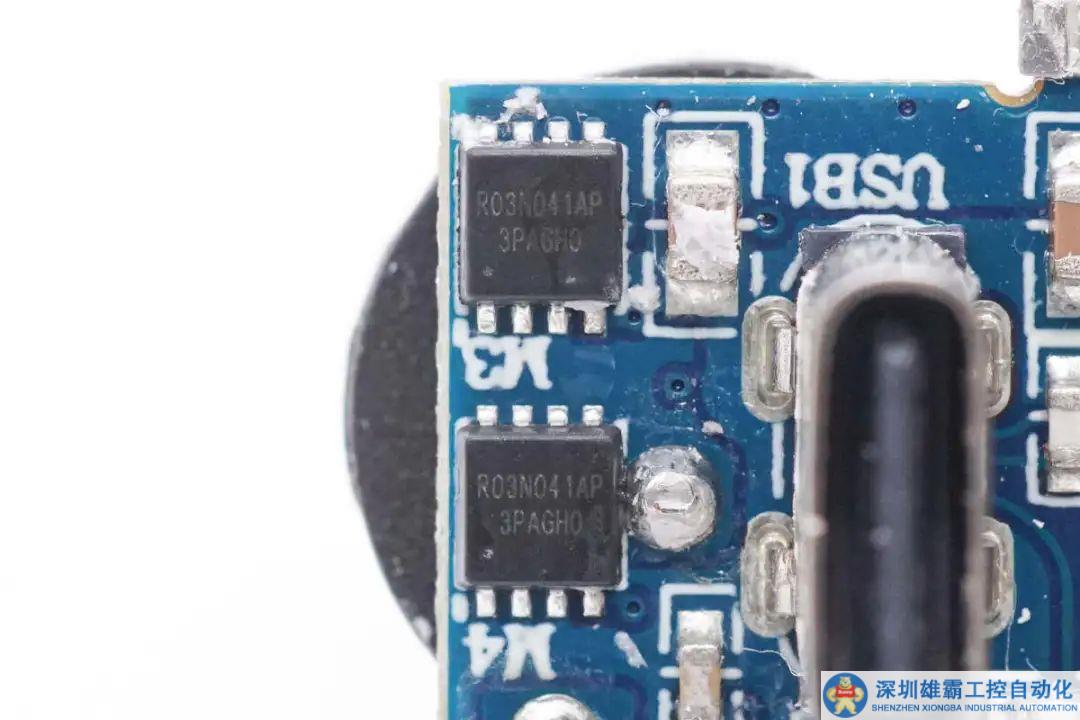

兩顆禾納CWR03N041AP用于同步整流降壓，NMOS，耐壓30V，導阻4.1mΩ，采用PDFN3030封裝。

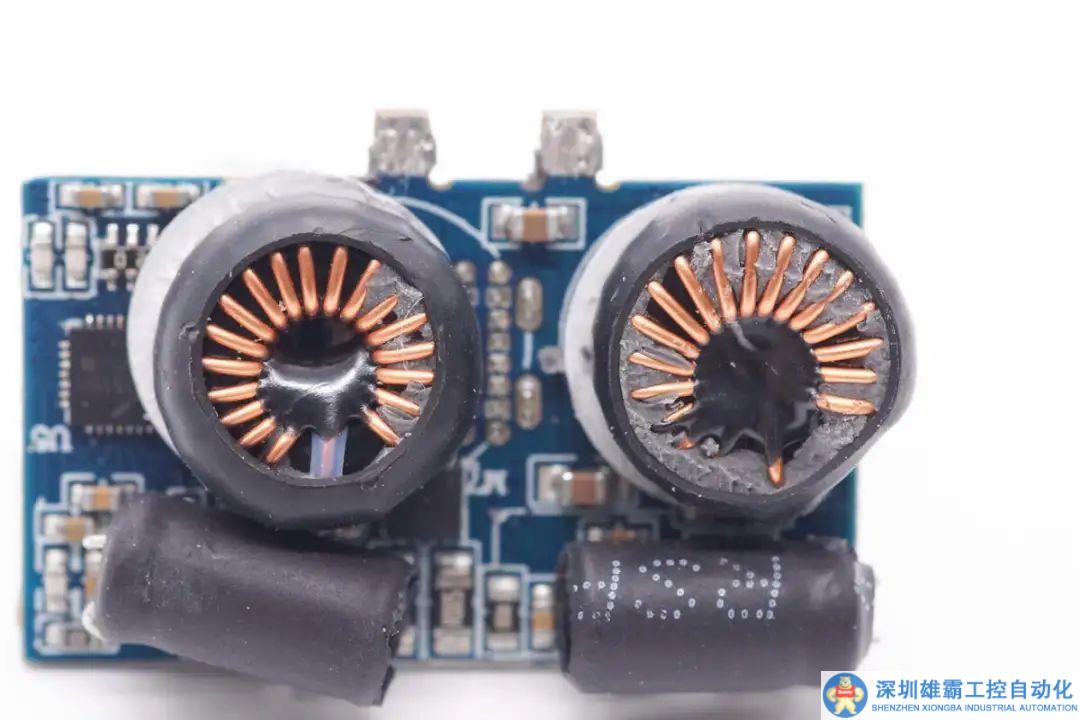

兩顆降壓電感特寫，與PCB之間使用塑料皮絕緣。





輸出濾波電容來自綠寶石，規格為220μF 25V，外套熱縮管絕緣。





另一顆濾波電容規格相同。

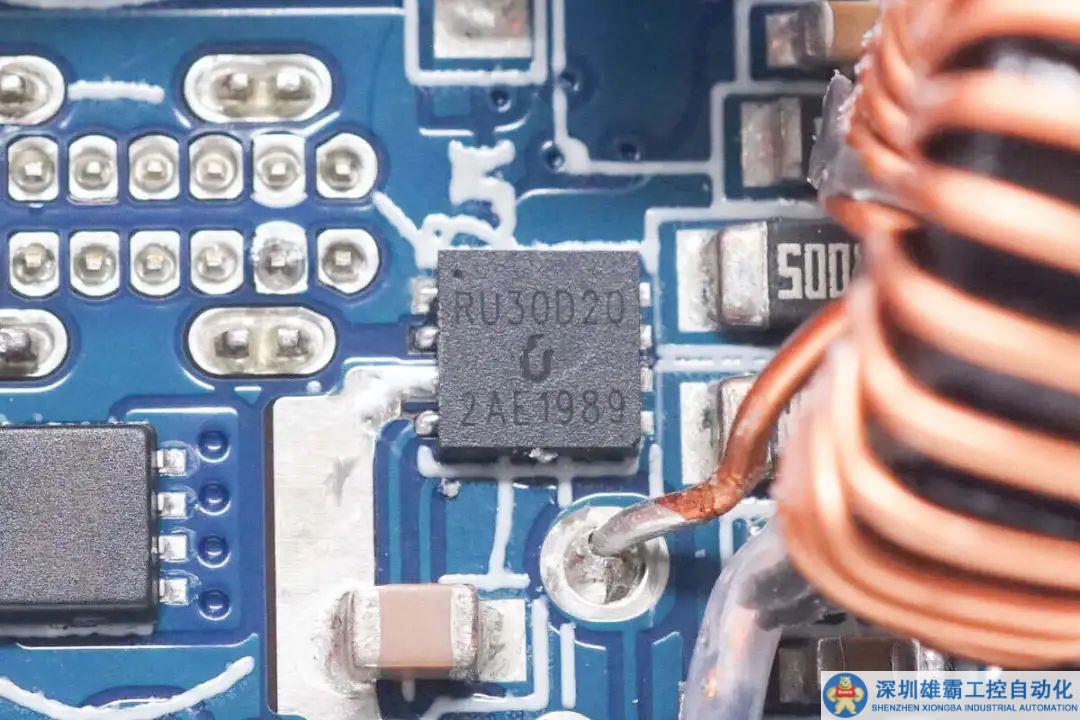

銳駿半導體 RU30D20M3用于USB-C和USB-A口輸出控制，雙NMOS，耐壓30V，導阻8.5mΩ，采用DFN3030封裝。

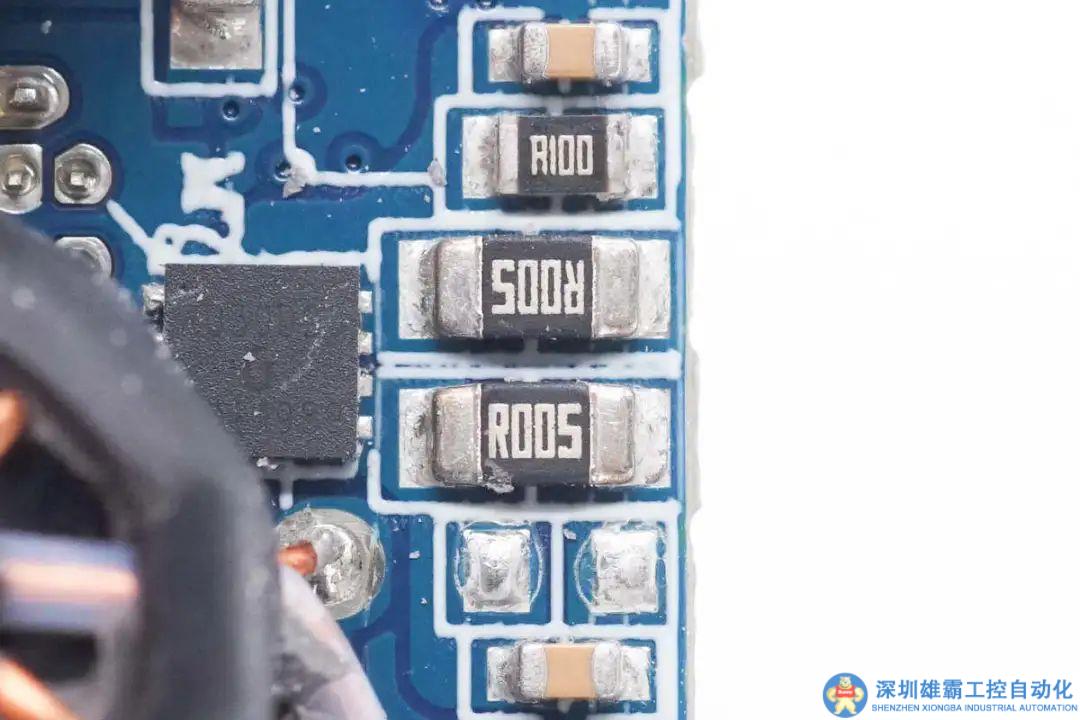

兩顆5mΩ取樣電阻用于檢測USB-C和USB-A接口輸出電流。

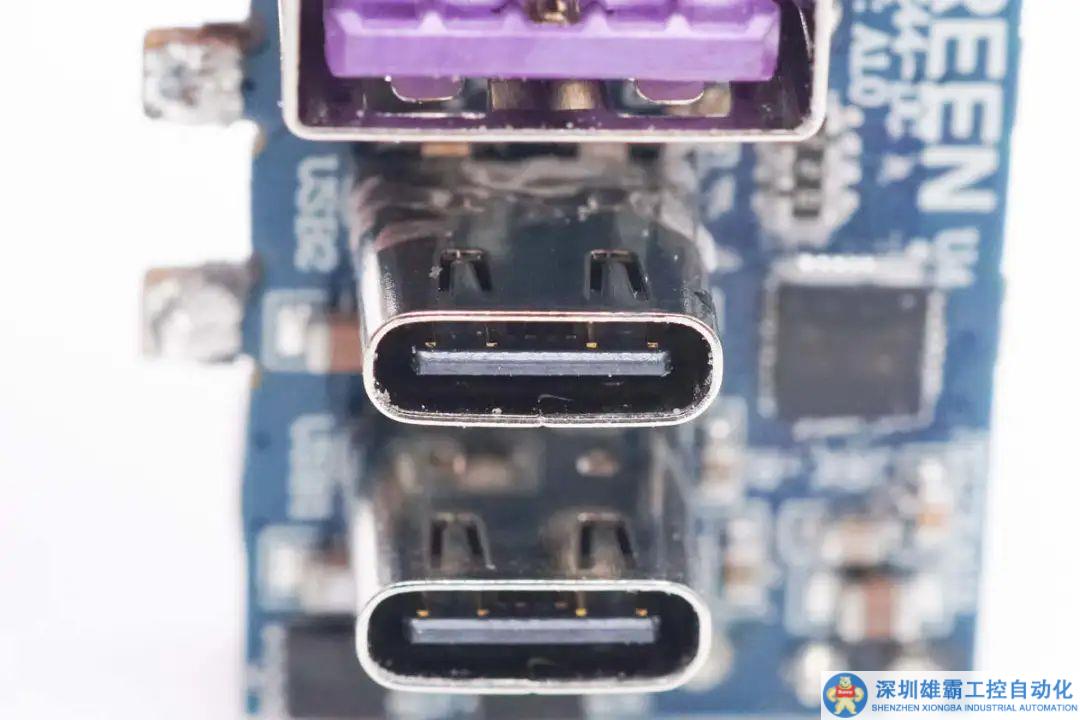

USB-C母座采用過孔焊接固定，黑色膠芯不露銅。

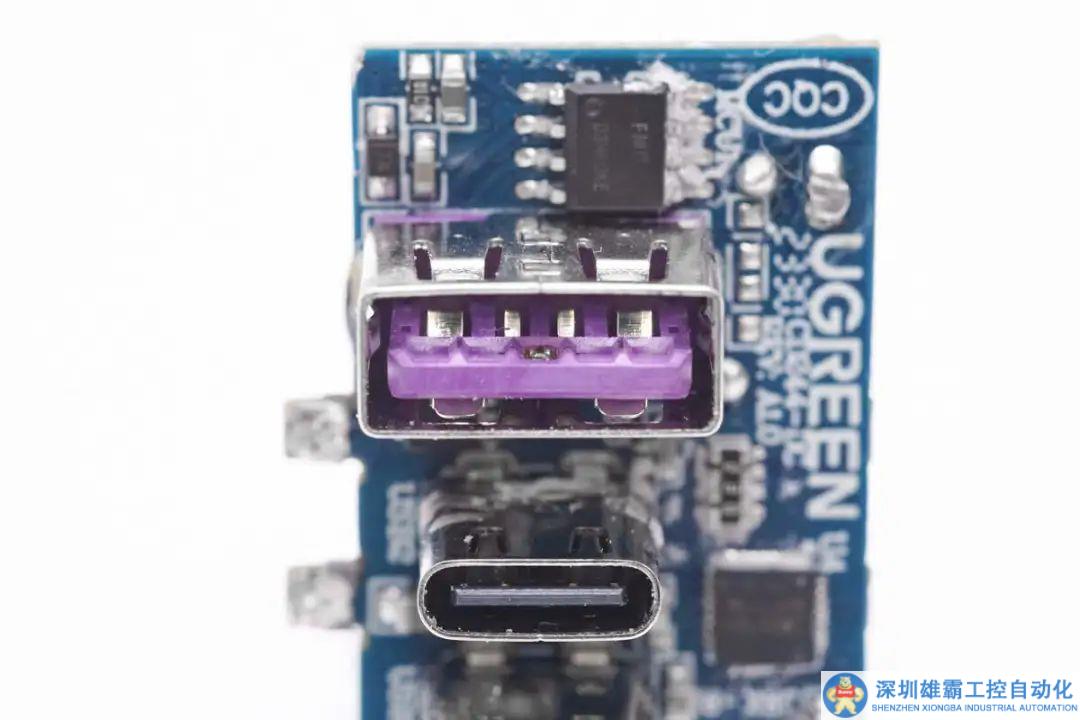

USB-A母座采用紫色膠芯，前端設有輔助觸點。

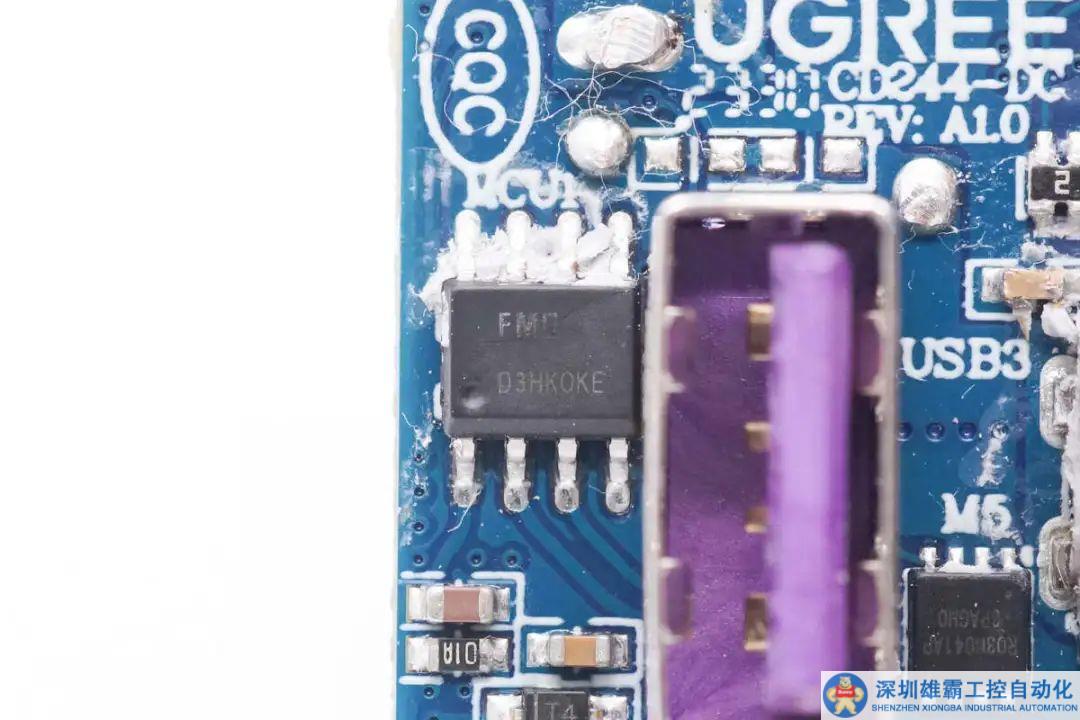

用于輸出功率自動分配的MCU來自輝芒微，絲印D3HKOKE。

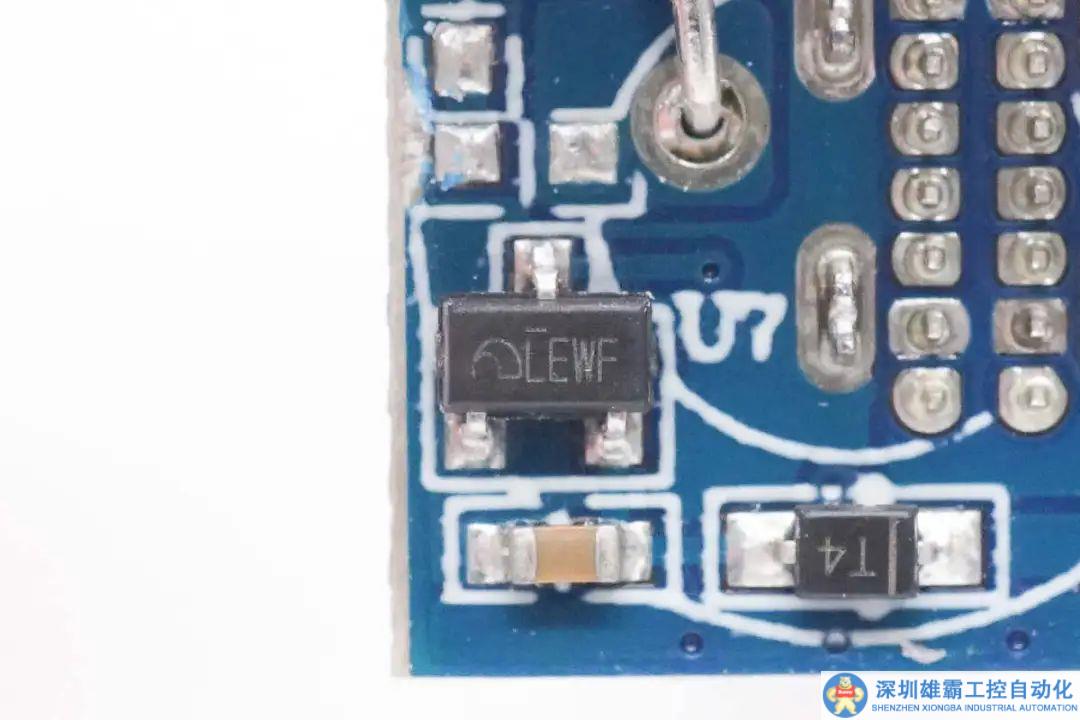

為MCU供電的穩壓芯片來自微盟，絲印LEWF。

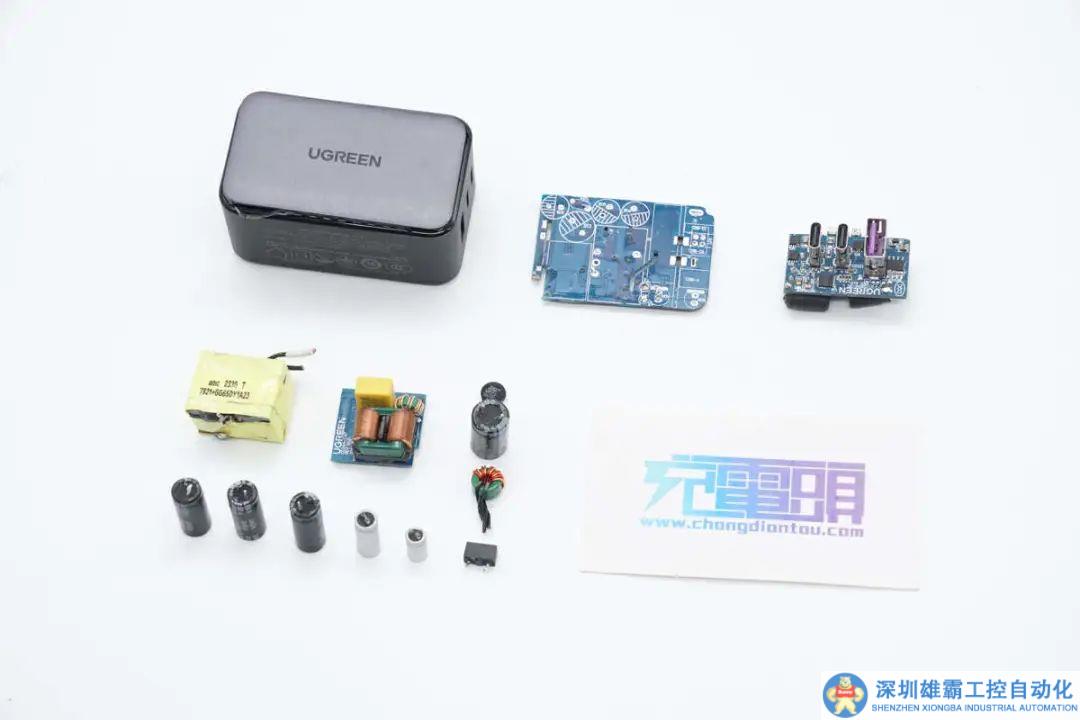

全部拆解一覽，來張全家福。

充電頭網拆解總結

綠聯這款65W氮化鎵充電器采用長條柱狀造型設計，并配有折疊插腳，小巧便攜。充電器配有兩個USB-C接口和一個USB-A接口。其中兩個USB-C接口均支持65W快充，滿足筆記本電腦和手機充電，USB-A口支持22.5W快充，并且支持功率自動分配，功能十分實用。

充電頭網通過拆解了解到，綠聯這款充電器采用灌封工藝，可靠耐用。內置芯朋微PN8213主控芯片，芯片支持高壓?jiǎn)?dòng)，功能全面，實現了核心器件的國產替代。輸出降壓使用兩路智融SW3516H芯片，實現三個接口的降壓輸出。充電器內部高壓電容來自豐賓，固態電容來自綠寶石，整體用料可靠，做工扎實。
