鉅?？萍纪瞥隽艘豢?00W氮化鎵充電器，這款充電器為白色塑料外殼，配有固定歐規插腳，支持寬電壓輸入。輸出方面具備2C2A輸出接口，兩個USB-C接口都支持100W輸出功率，滿足為筆記本電腦充電，USB-A口支持30W輸出功率，可滿足手機充電使用。同時還支持功率分配功能，支持多口同時使用。

充電頭網獲悉，這款充電器內部快充方案全部來自智融科技。智融科技在廣泛應用的快充降壓芯片上，拓展了氮化鎵控制器，氮化鎵合封芯片和同步整流控制器，現已形成氮化鎵全套芯片布局，一站式滿足主流氮化鎵快充應用。下面就帶來這款充電器的拆解，一起了解內部的快充芯片方案。

此前充電頭網還拆解過鉅海65W 2C1A氮化鎵充電器，歡迎查閱。

鉅海100W氮化鎵充電器外觀



鉅海科技這款100W氮化鎵充電器機身主體為方塊造型設計，一側配備帶棱形凸出端的歐規插腳，通體白色顯得整體風格十分簡約。

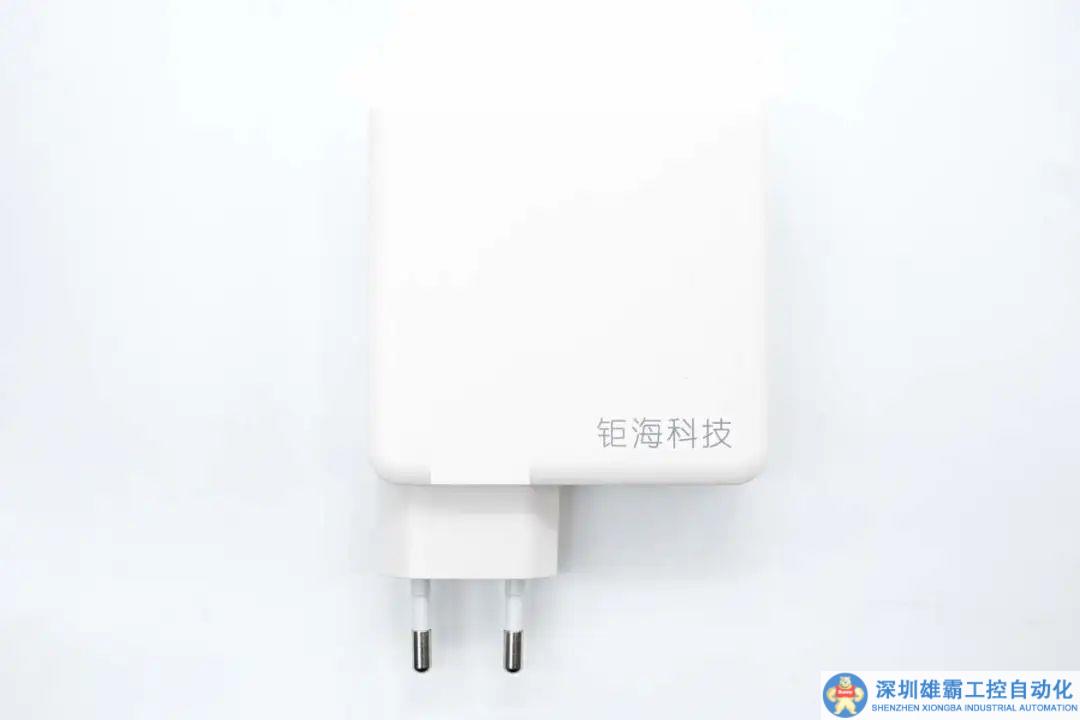

機身正面右下角印有鉅?？萍甲謽?。

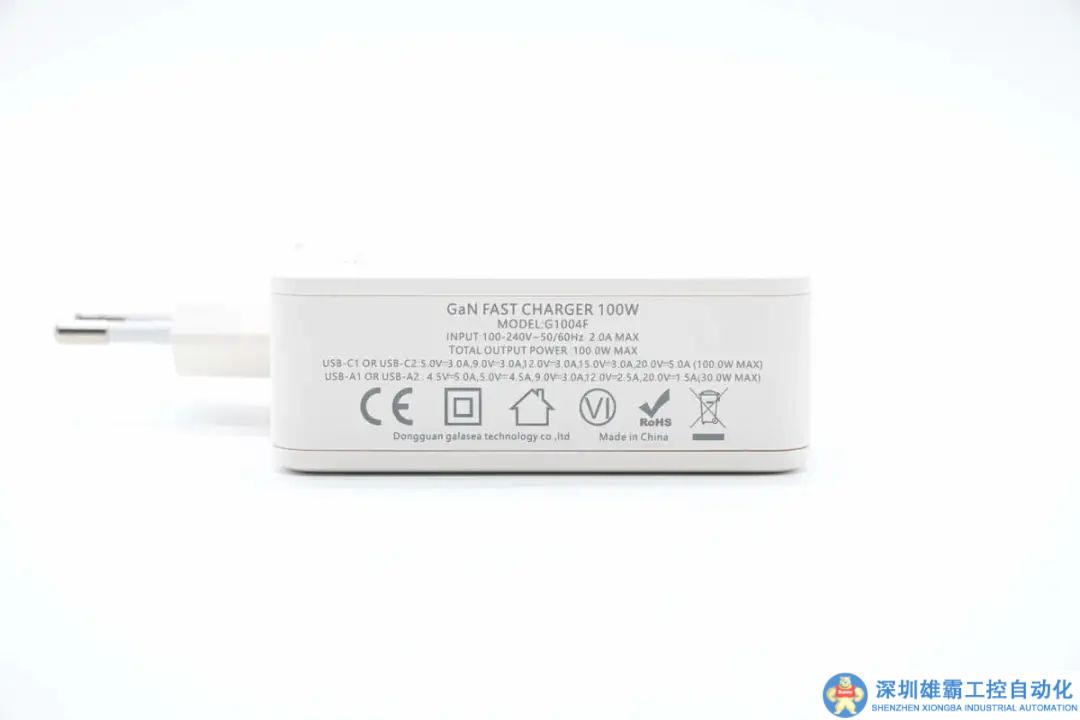

機身一側印有充電器參數信息。

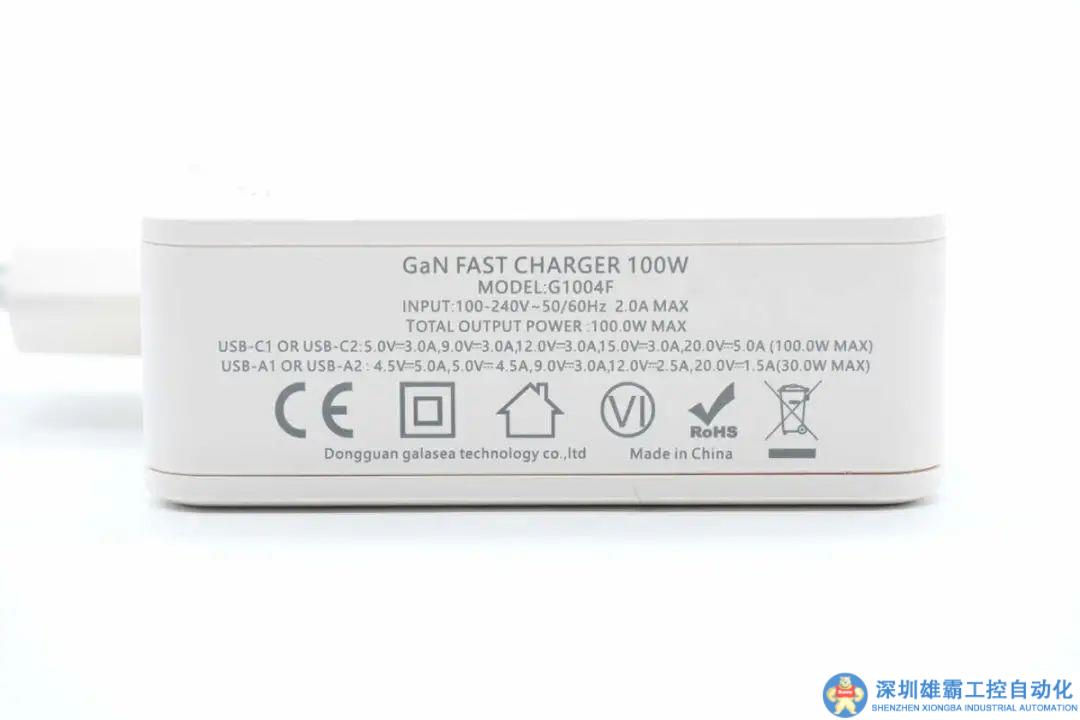

充電器參數特寫

型號：G1004F

輸入：100-240V~50/60Hz 2.0A MAX

總輸出：100W MAX

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A 100W MAX

USB-A1/A2：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A 30W MAX

制造商：東莞市鉅?？萍加邢薰?/p>

充電器通過了CE認證，以及VI級能效認證。

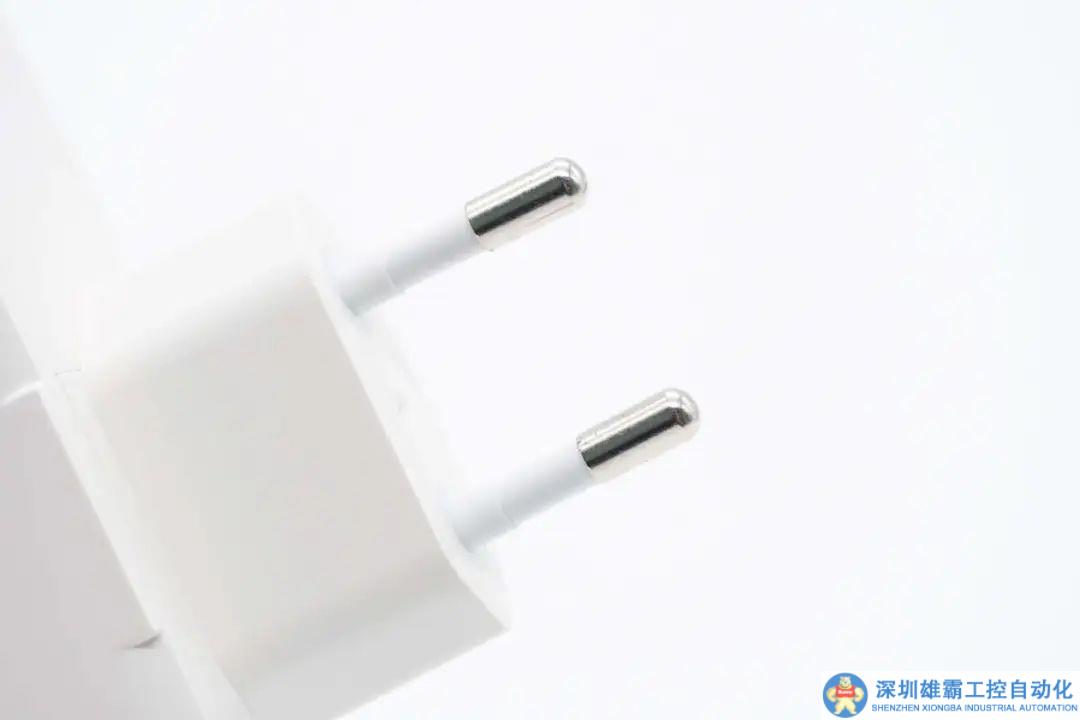

充電器歐規插腳特寫。

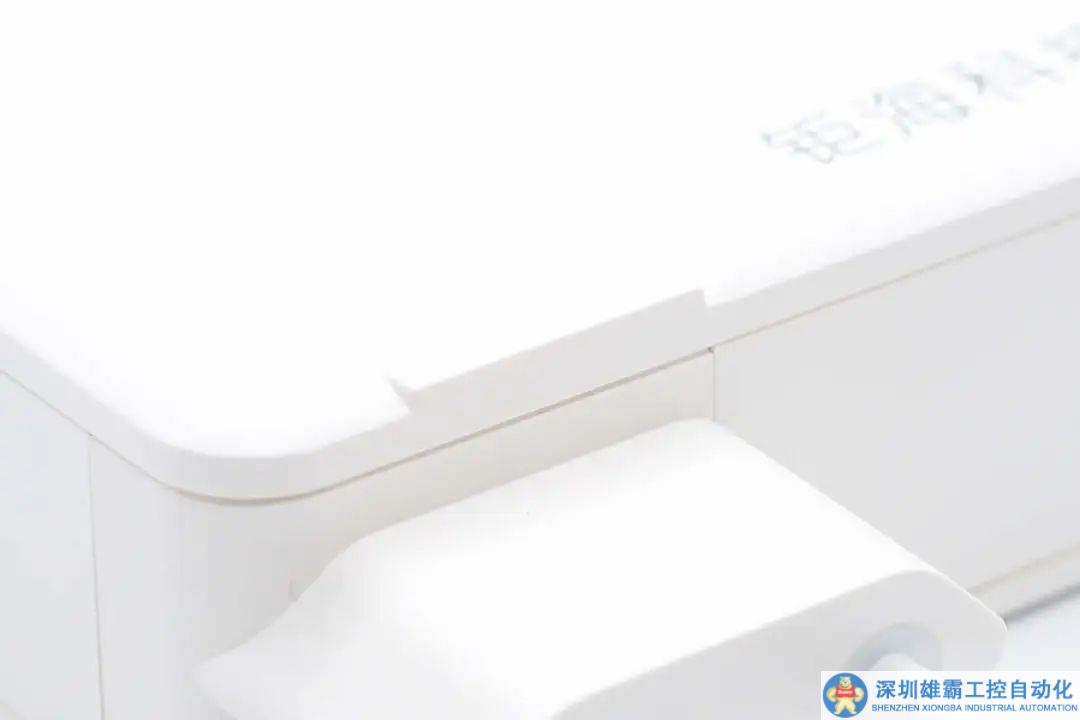

機身對應插腳端處做了雙翼設計，可以保證使用穩定性。

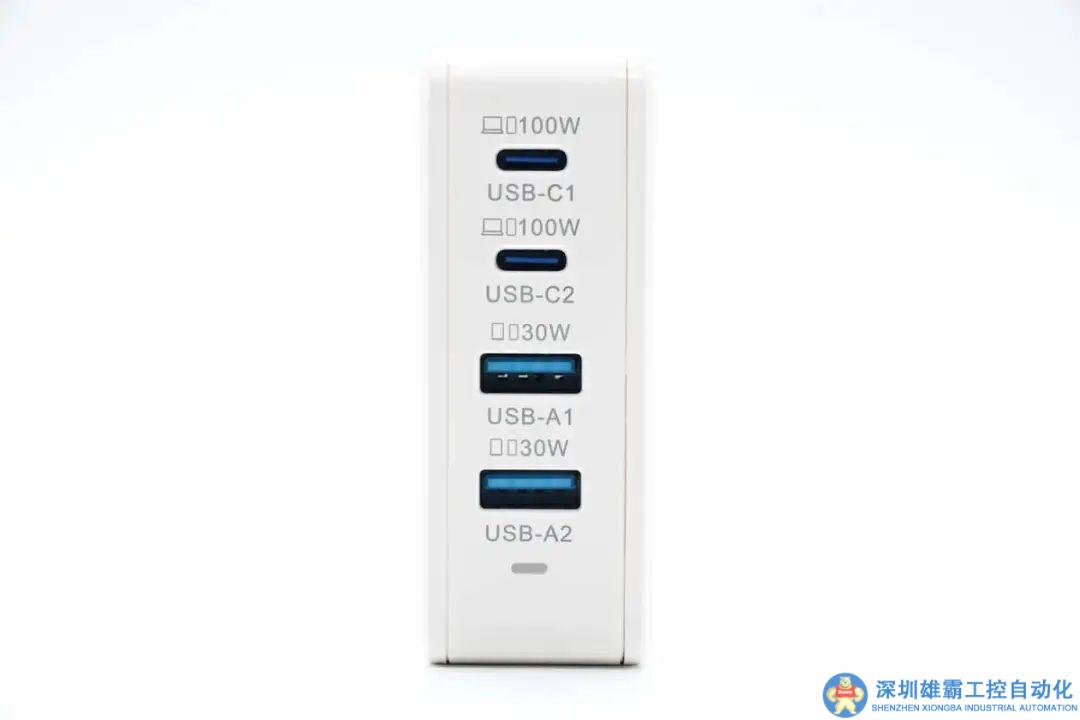

輸出端配備2A2C四個USB接口，每個接口旁都印有相應的標序以及最大輸出功率，方便用戶使用。

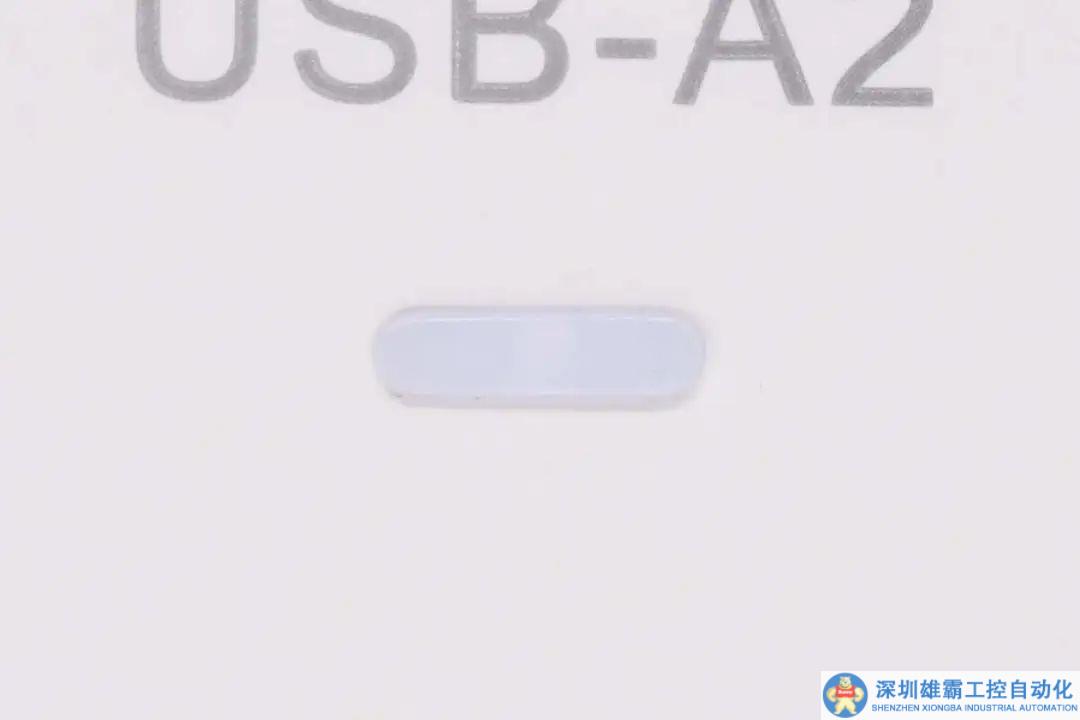

USB-A2接口下方還設有指示燈。

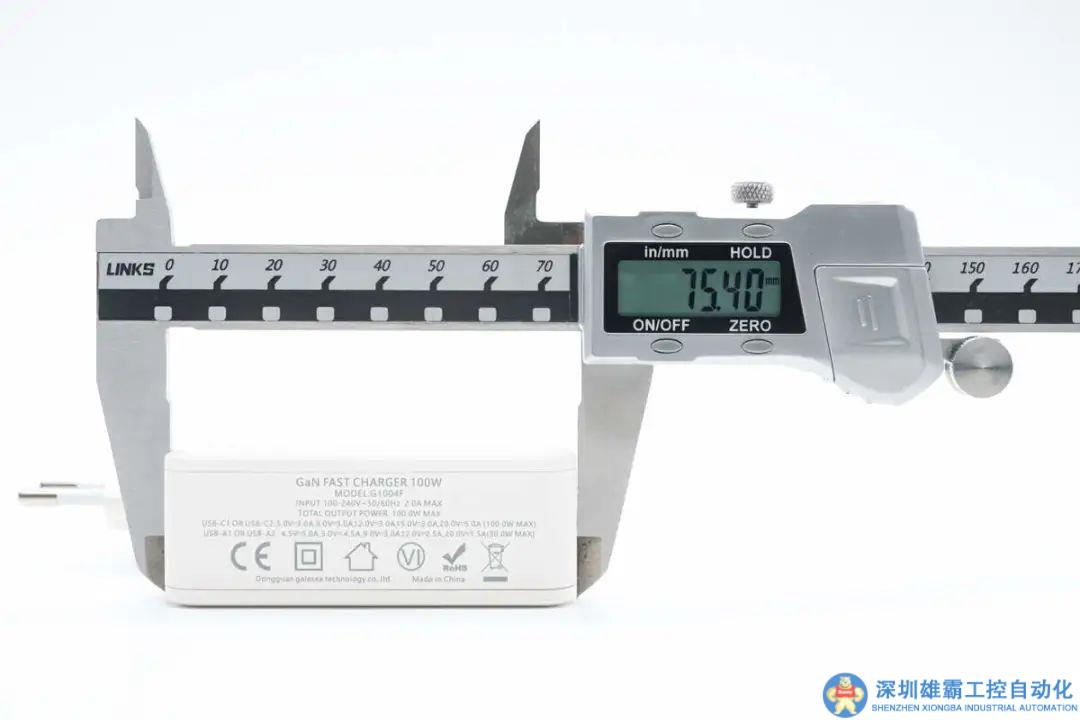

實測充電器機身長度為75.4mm。

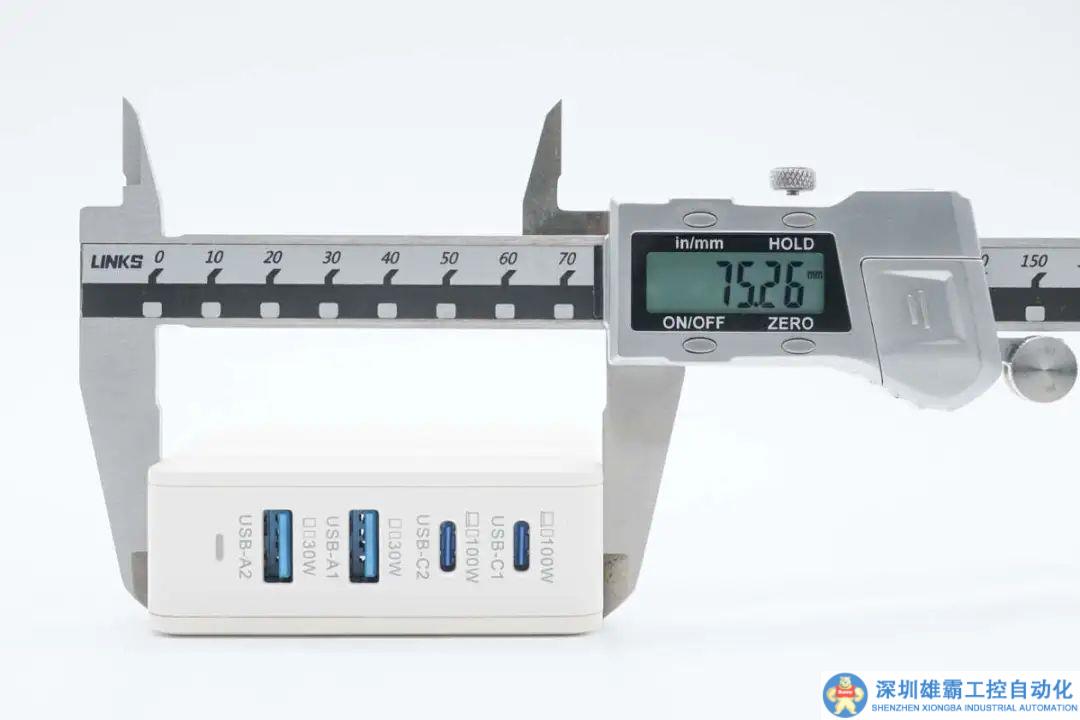

寬度為75.26mm。

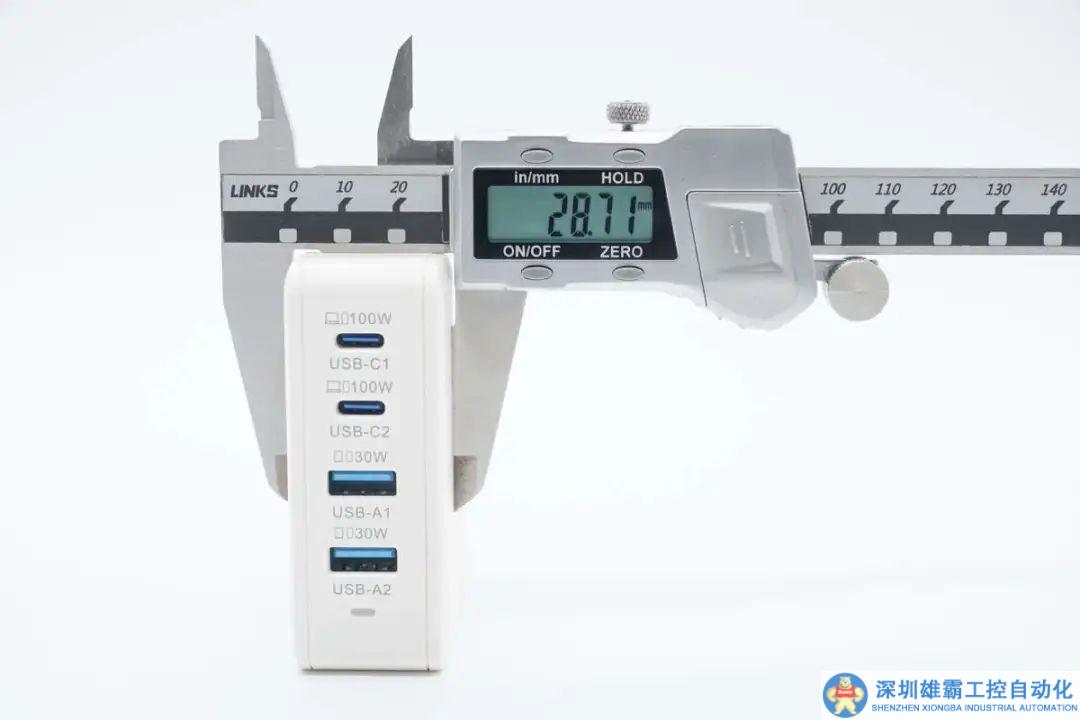

厚度為28.71mm。

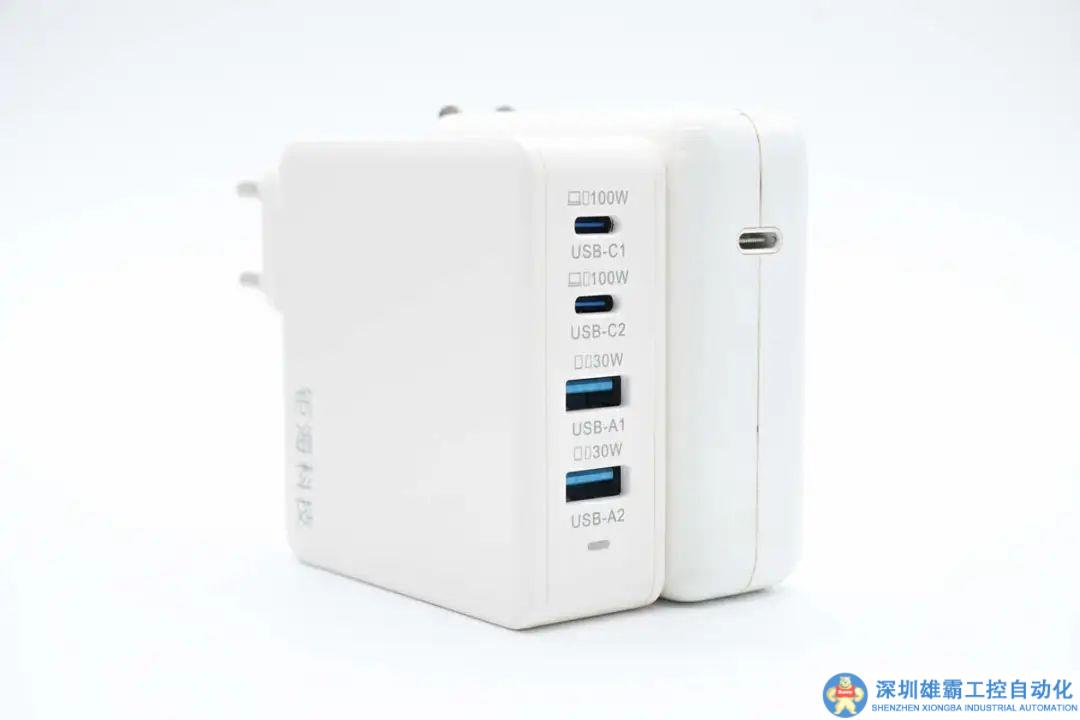

和蘋果96W充電器對比，這款機身主體要小一圈。

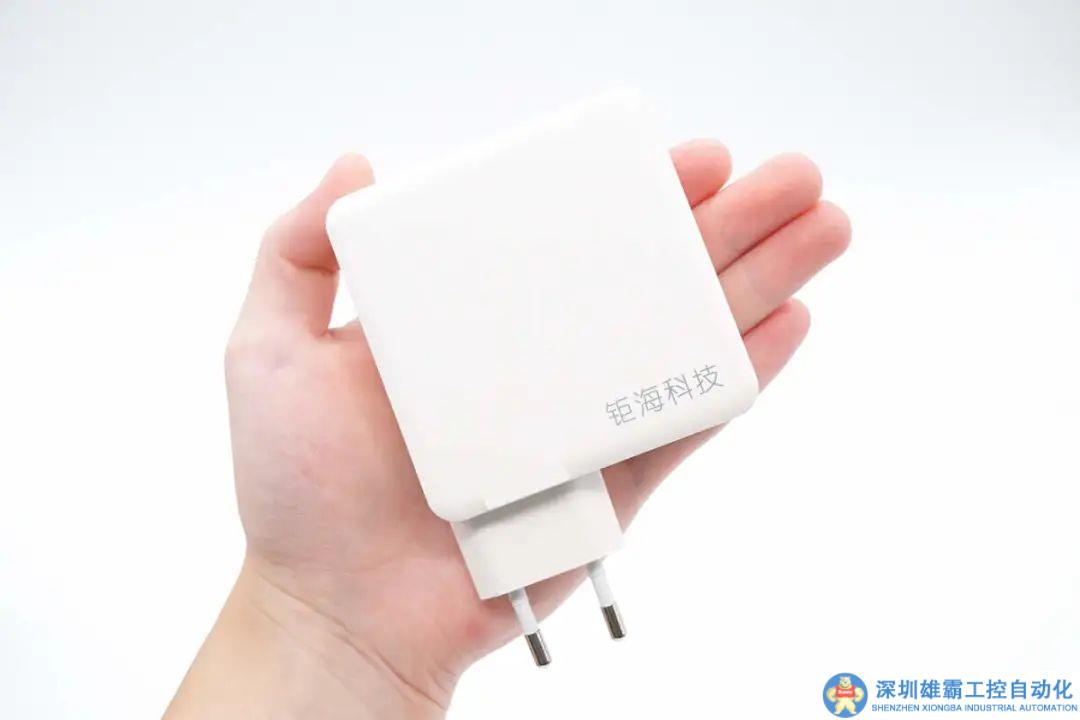

充電器那種手上的大小直觀感受。

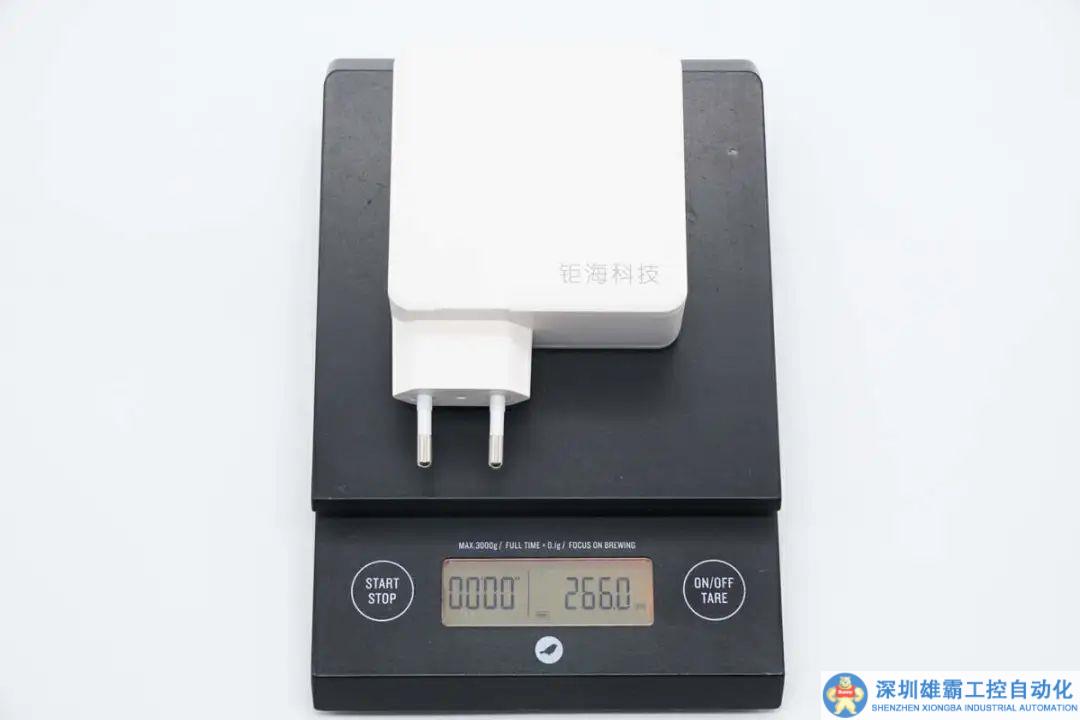

另外測得充電器重量約為266g。

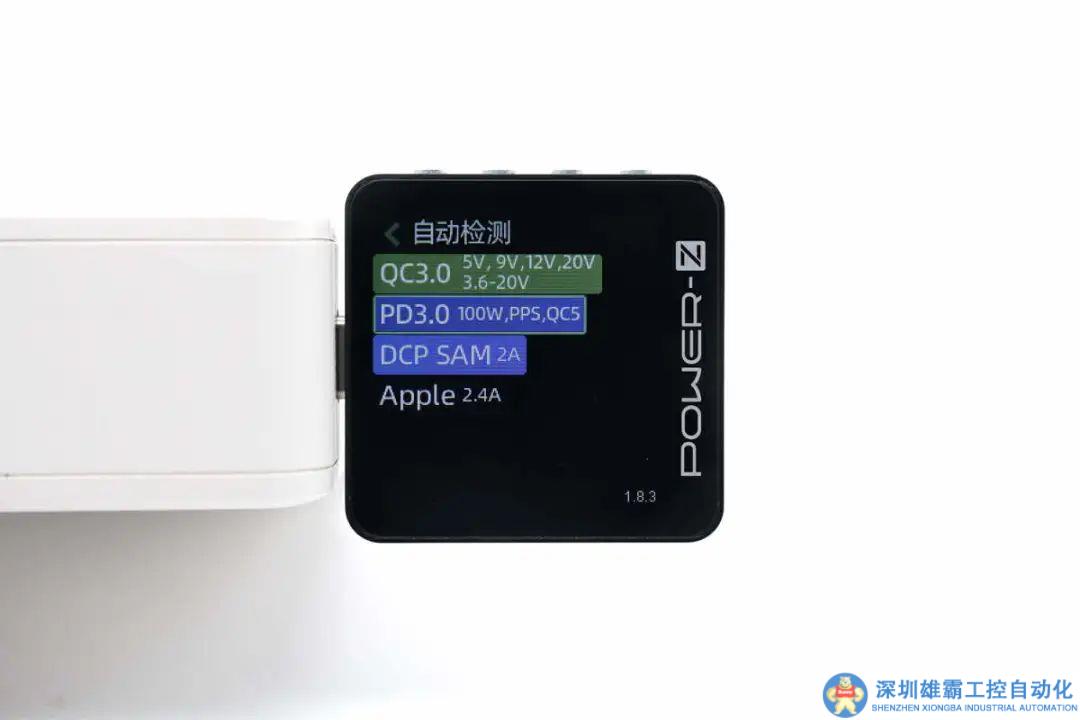

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持QC3.0/5、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充電協議。

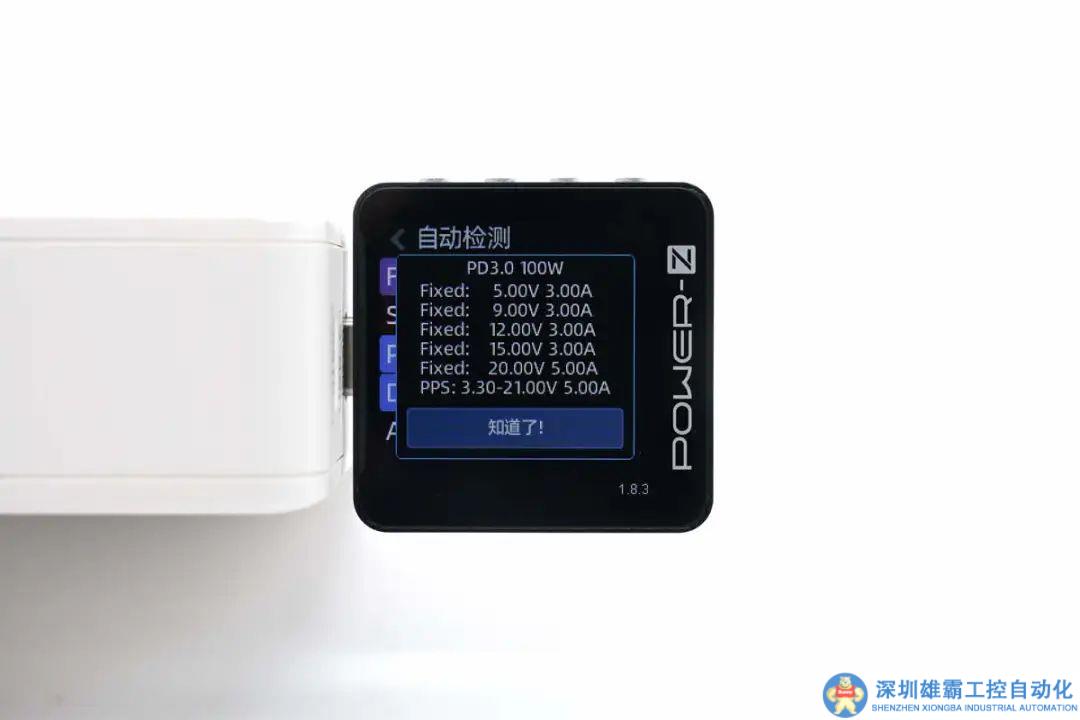

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-21V5A一組PPS電壓檔位。





測得USB-C2口兼容協議和USB-C1口的一樣。

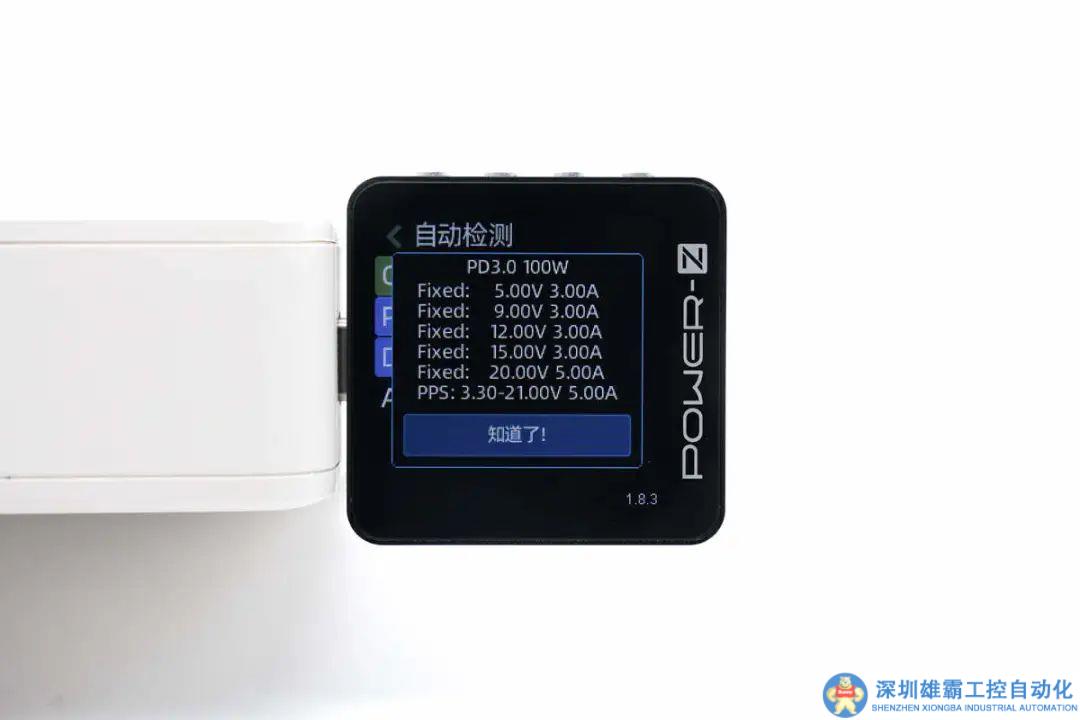

PDO報文也相同，兩個USB-C口單口輸出性能一樣，支持功率盲插。

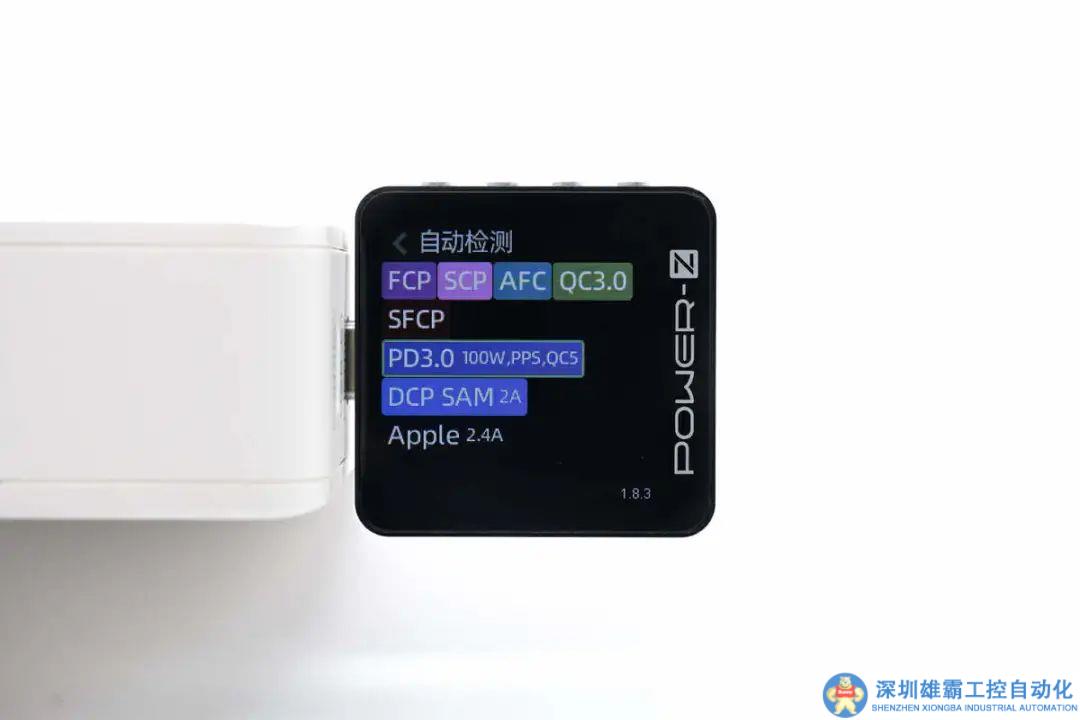

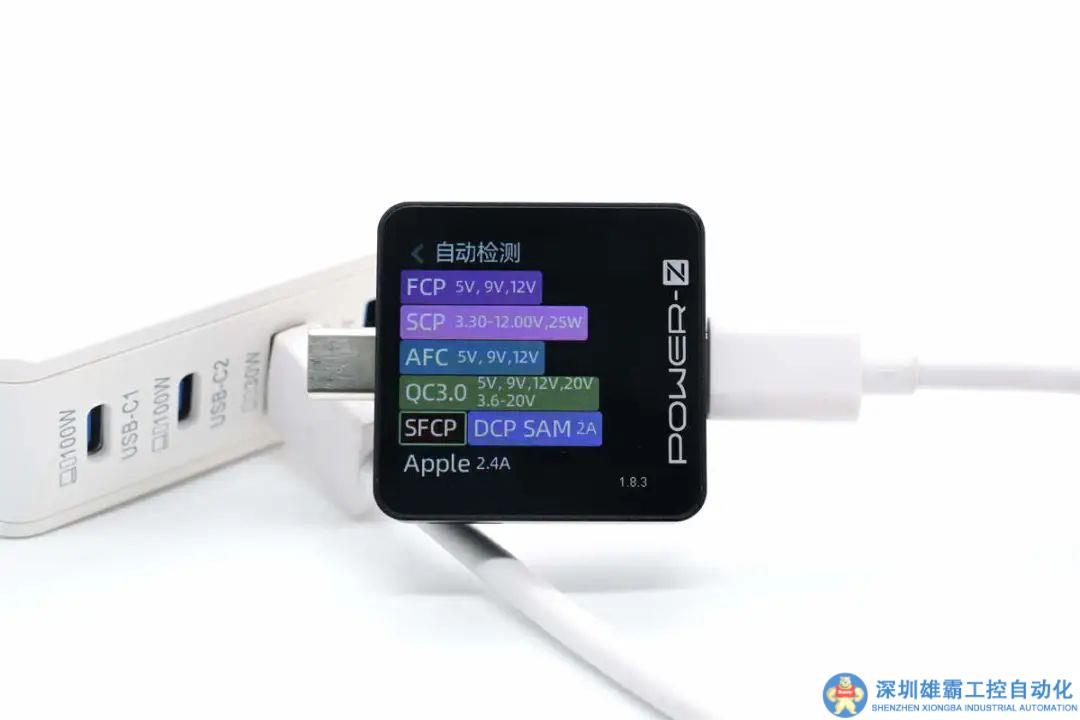

測得USB-A1口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A、Apple 2.4A充電協議。

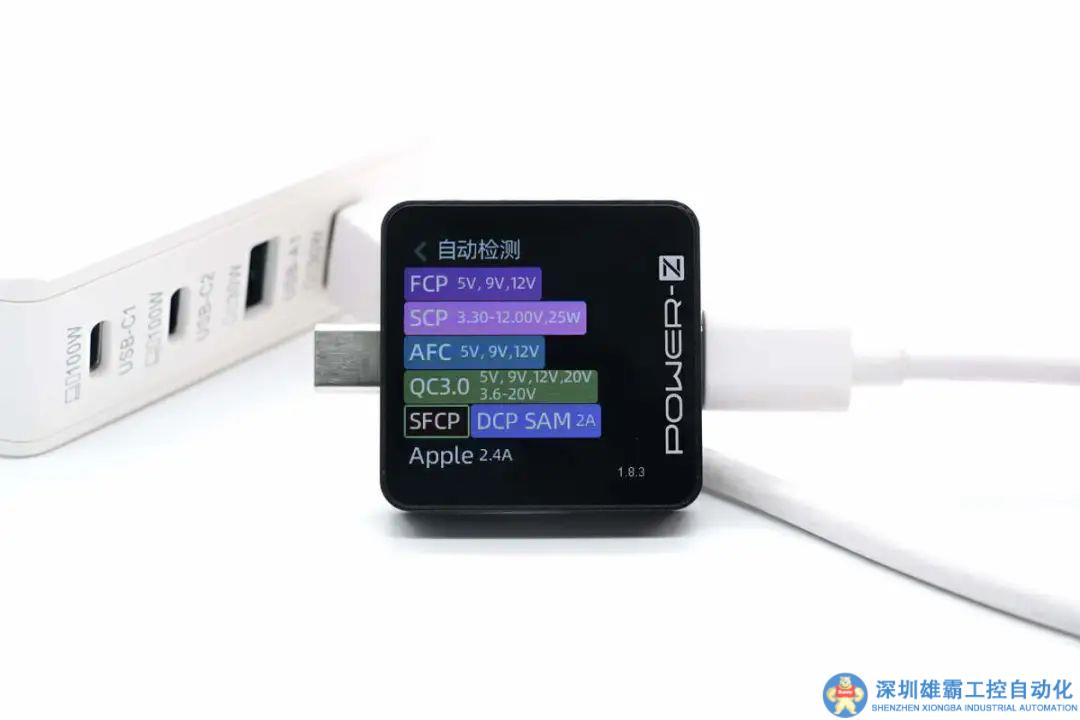

測得USB-A2口兼容協議和USB-A1口的相同。

鉅海100W氮化鎵充電器拆解

看完了鉅海這款100W氮化鎵充電器的展示和輸出測試，下面就進行拆解，看看充電器的快充方案。

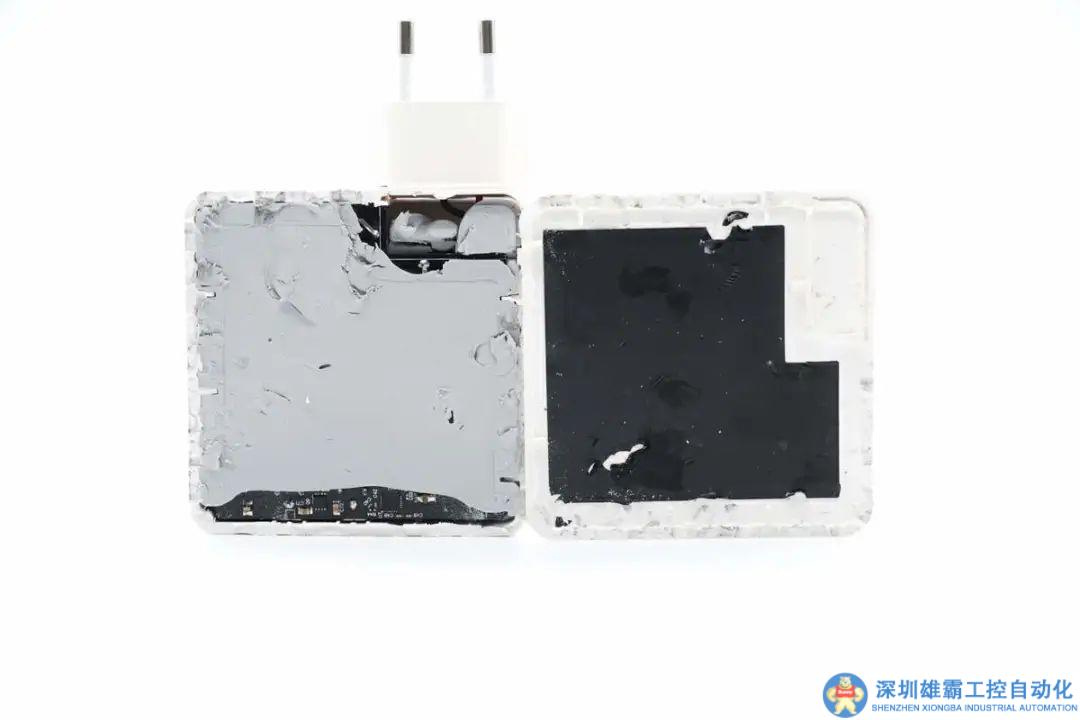

首先沿機身外殼接縫拆開外殼，內部PCBA模塊采用灰色導熱膠填充。

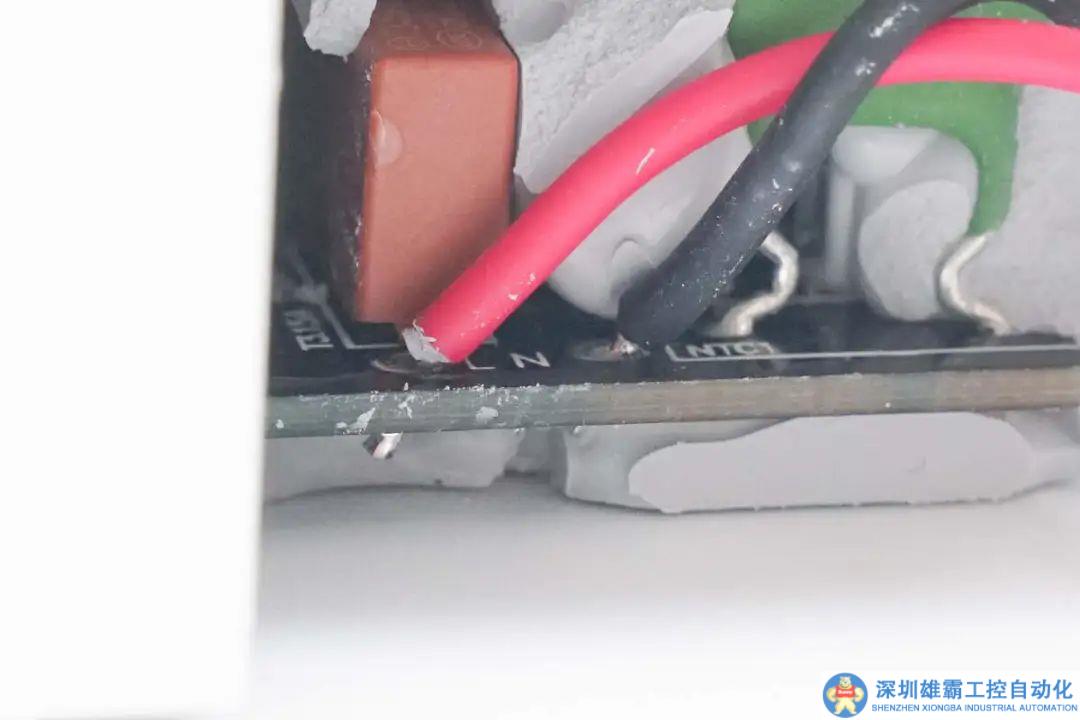

PCBA模塊通過導線焊接連接供電。

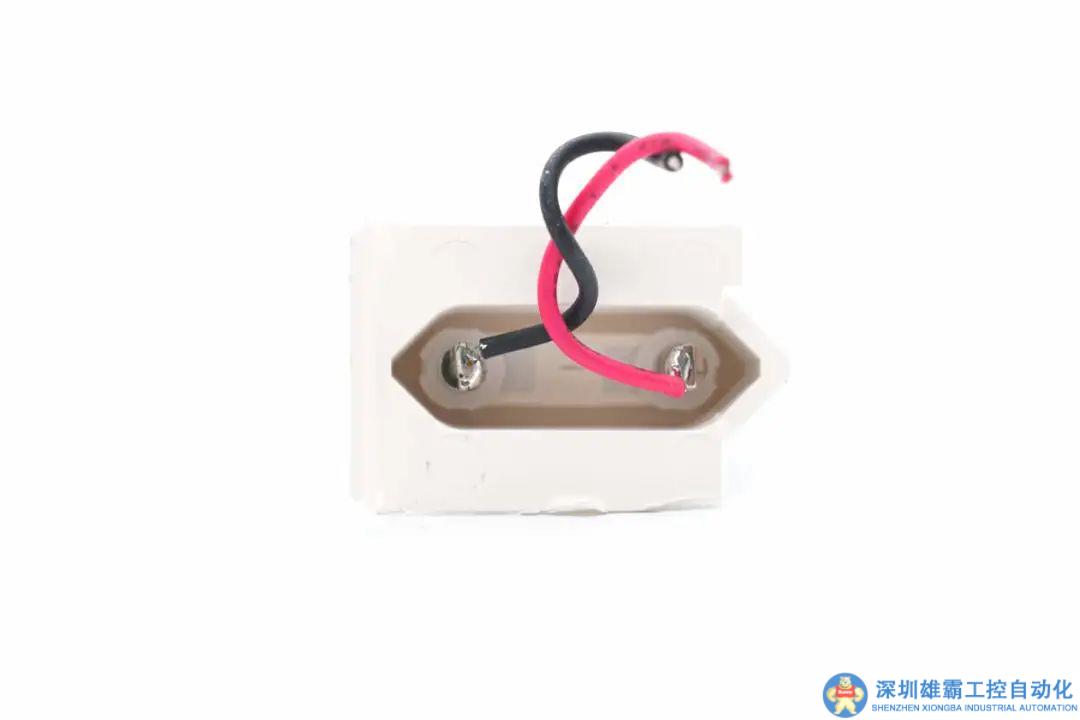

導線另一端焊接連接插腳。

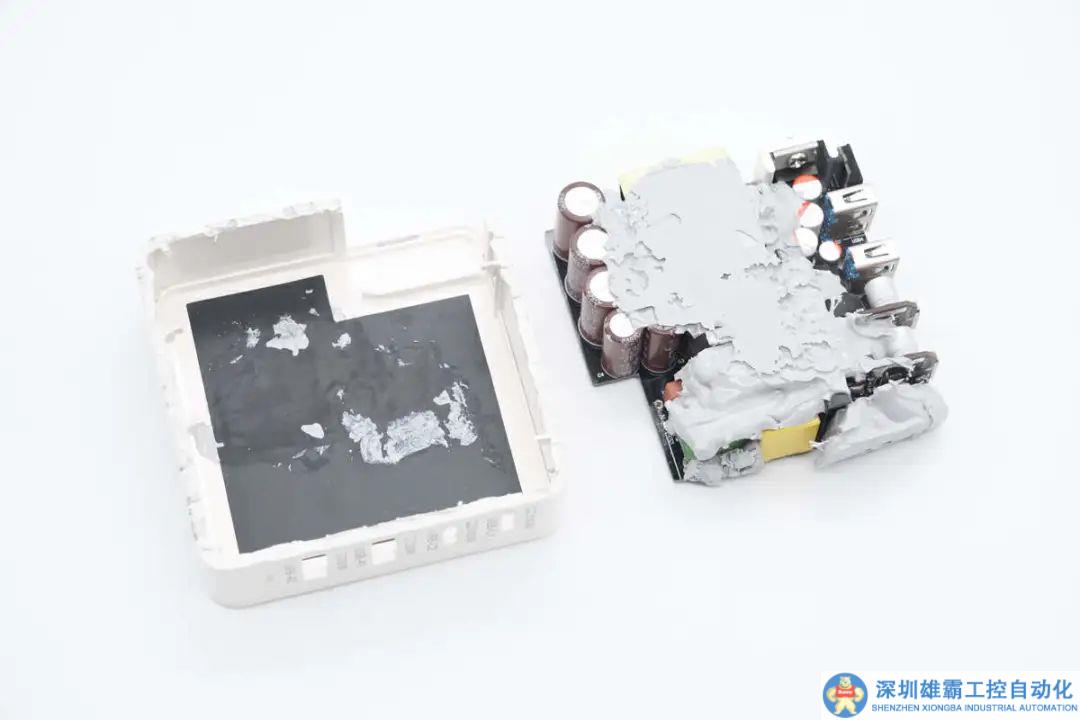

從殼體中取出PCBA模塊。

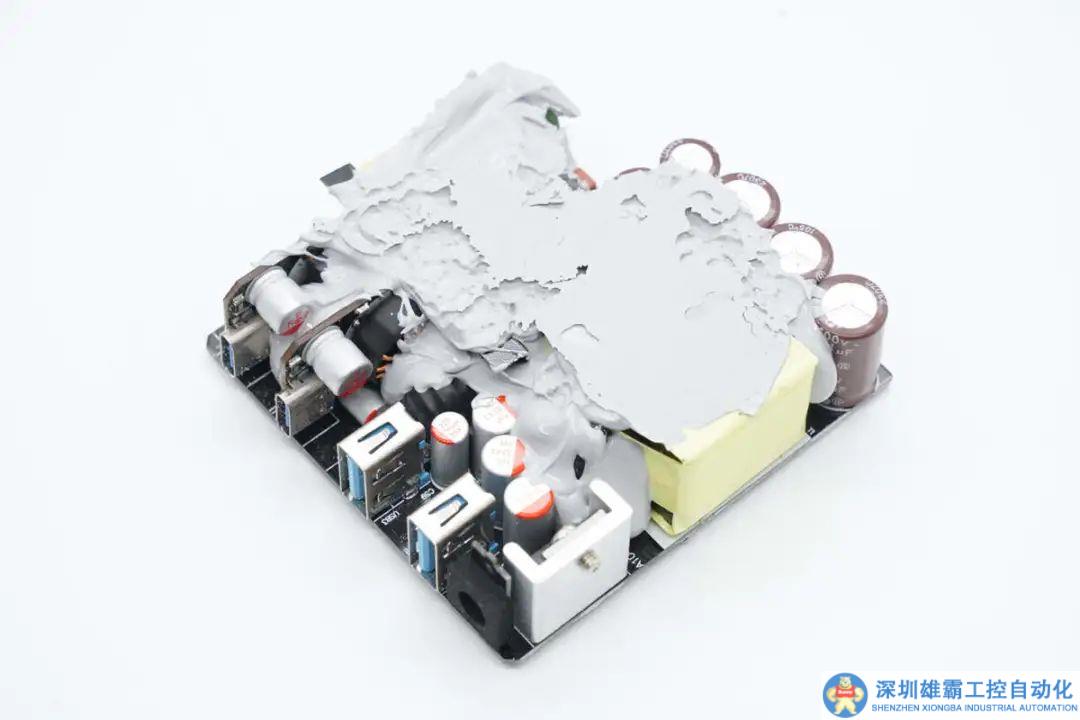

PCBA模塊正面填充灰色導熱膠。

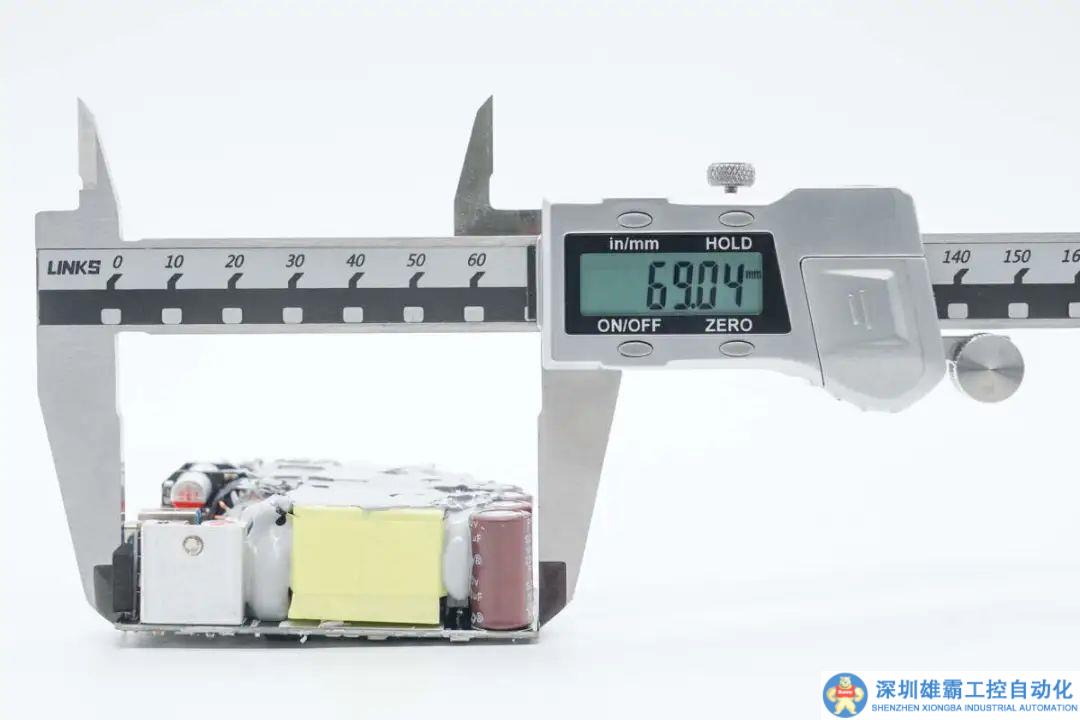

使用游標卡尺測得PCBA模塊長度約為69mm。

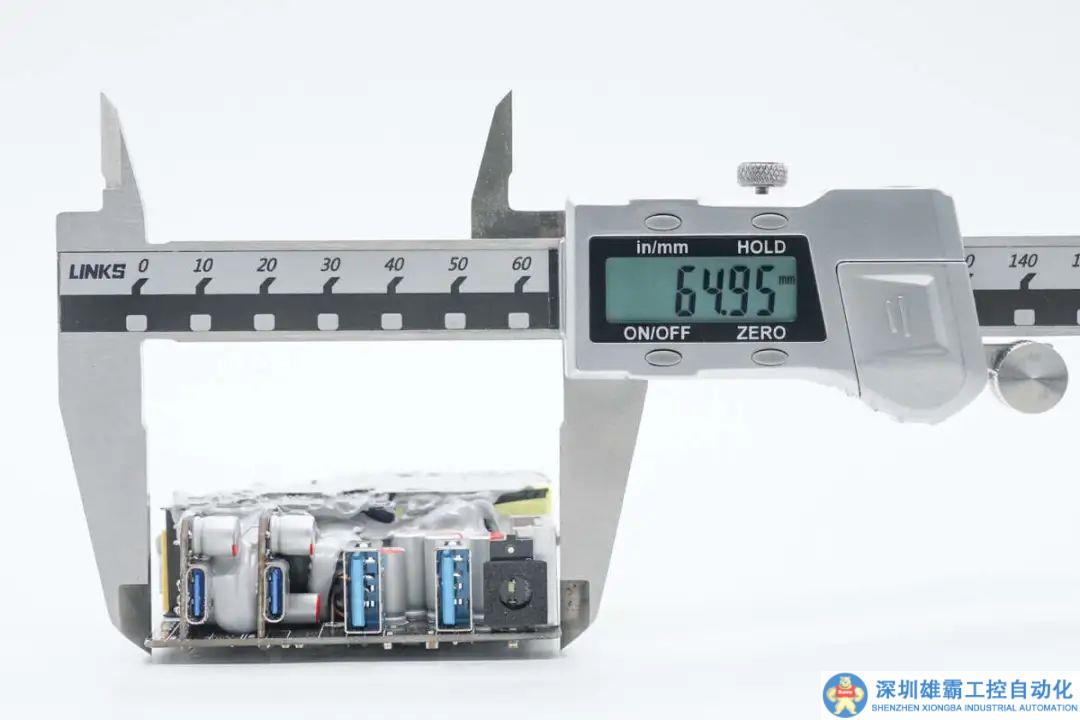

PCBA模塊寬度約為65mm。

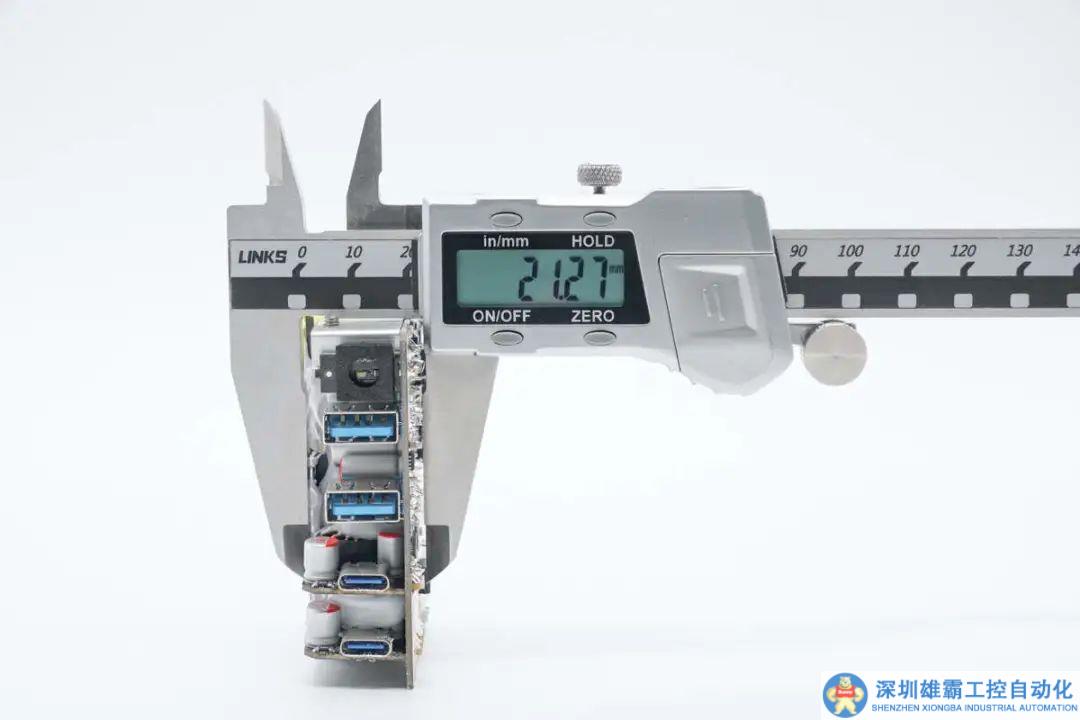

PCBA模塊厚度約為21.27mm。





清理掉膠水，PCBA模塊正面一覽，左下角為交流輸入端，焊接保險絲，NTC浪涌抑制電阻，共模電感，安規X2電容和整流橋。在左側上方焊接高壓濾波電容和變壓器。右側焊接同步整流管，濾波電容。右下角焊接輸出降壓小板以及降壓電感。

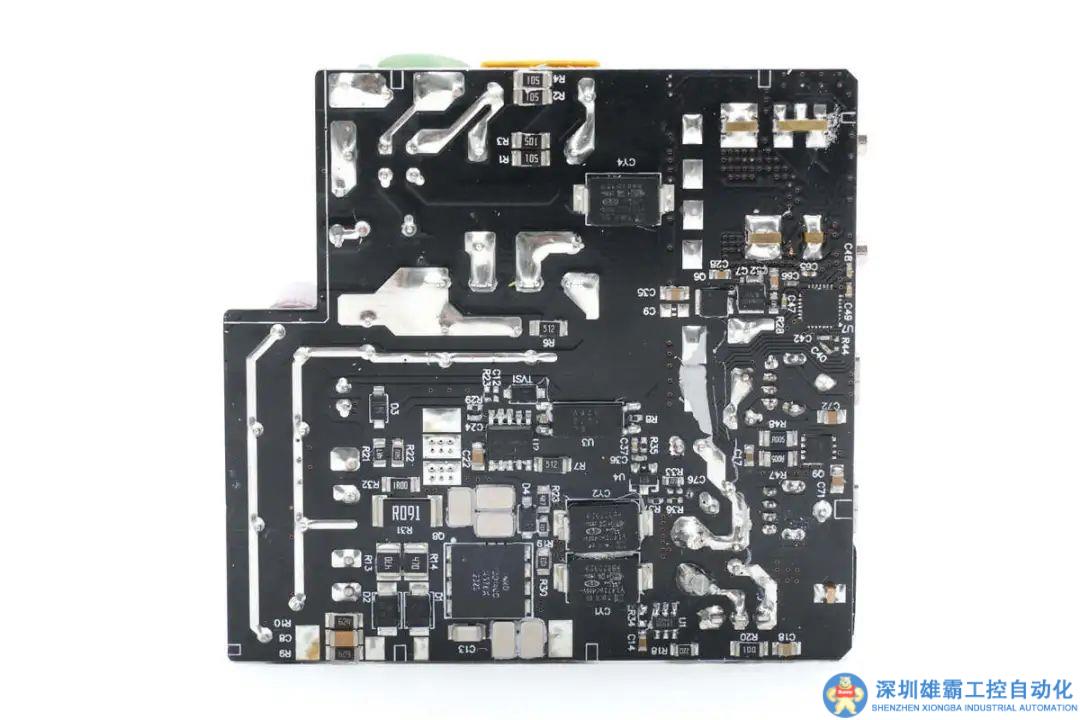

PCBA模塊背面焊接氮化鎵主控芯片，氮化鎵開關管，貼片Y電容，反饋光耦。次級焊接同步整流控制器，降壓主控芯片和VBUS開關管。



通過對PCBA模塊的觀察發現，鉅海這款100W氮化鎵充電器采用反激開關電源設計，同步整流，固定電壓輸出。輸出采用三路獨立的同步降壓電路，實現四口快充輸出以及功率自動分配功能。下面我們就從輸入端開始了解整個充電器的設計和用料。





輸入端焊接保險絲，NTC浪涌抑制電阻，高壓濾波電容等元件。

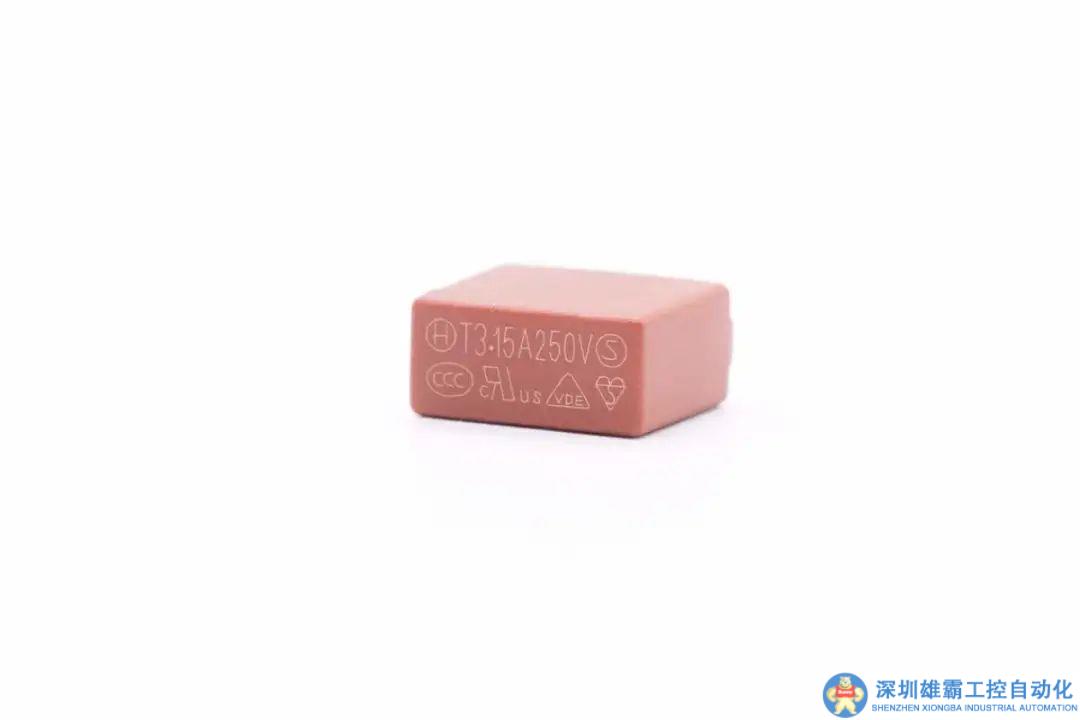

輸入端延時保險絲規格為3.15A 250V。

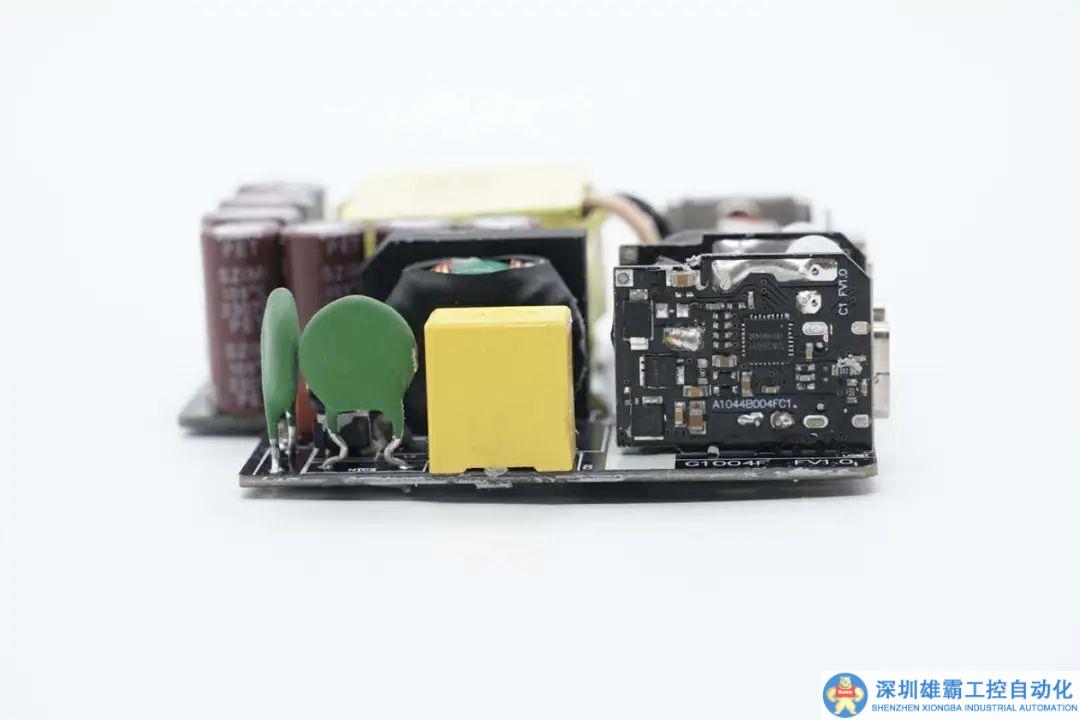

側面焊接綠色壓敏電阻，安規X2電容和降壓小板。

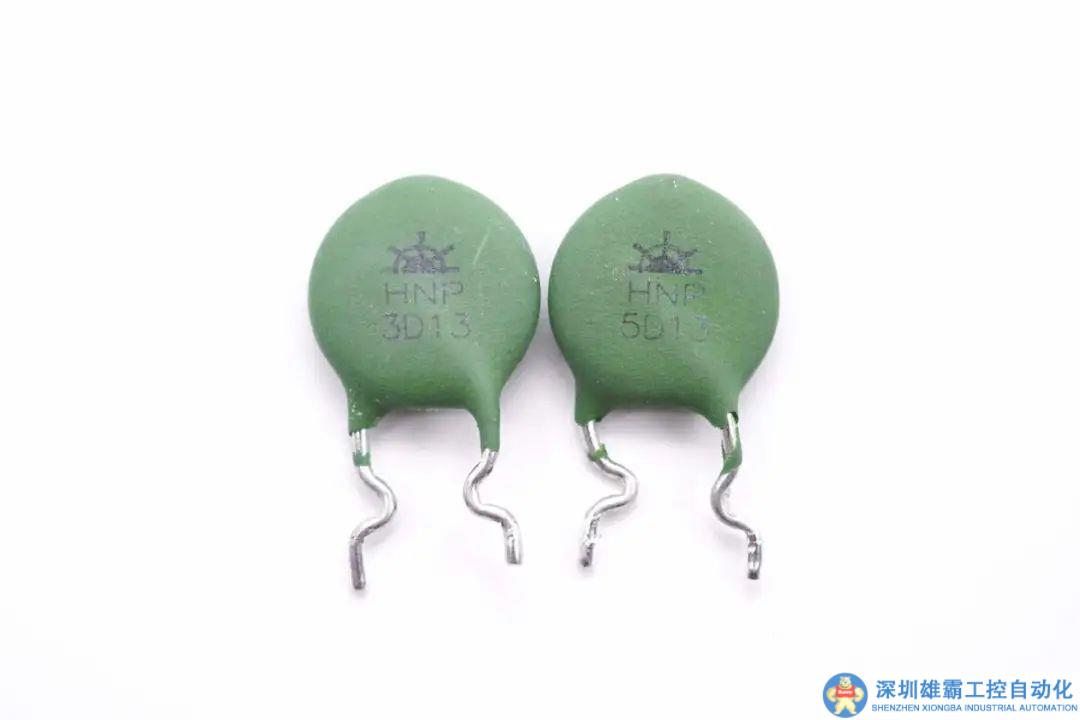

兩顆NTC浪涌抑制電子來自至敏電子，型號分別為HNP3D13和HNP5D13，用于抑制充電器上電的浪涌電流。

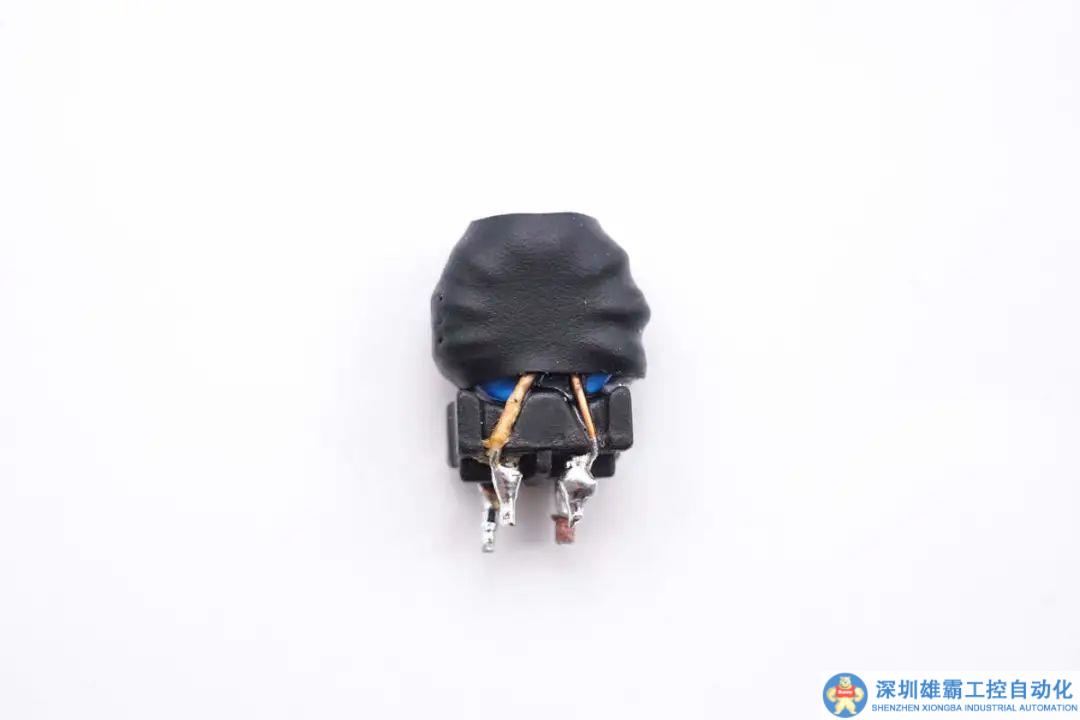

第一級共模電感采用漆包線和絕緣線繞制，外套熱縮管絕緣。

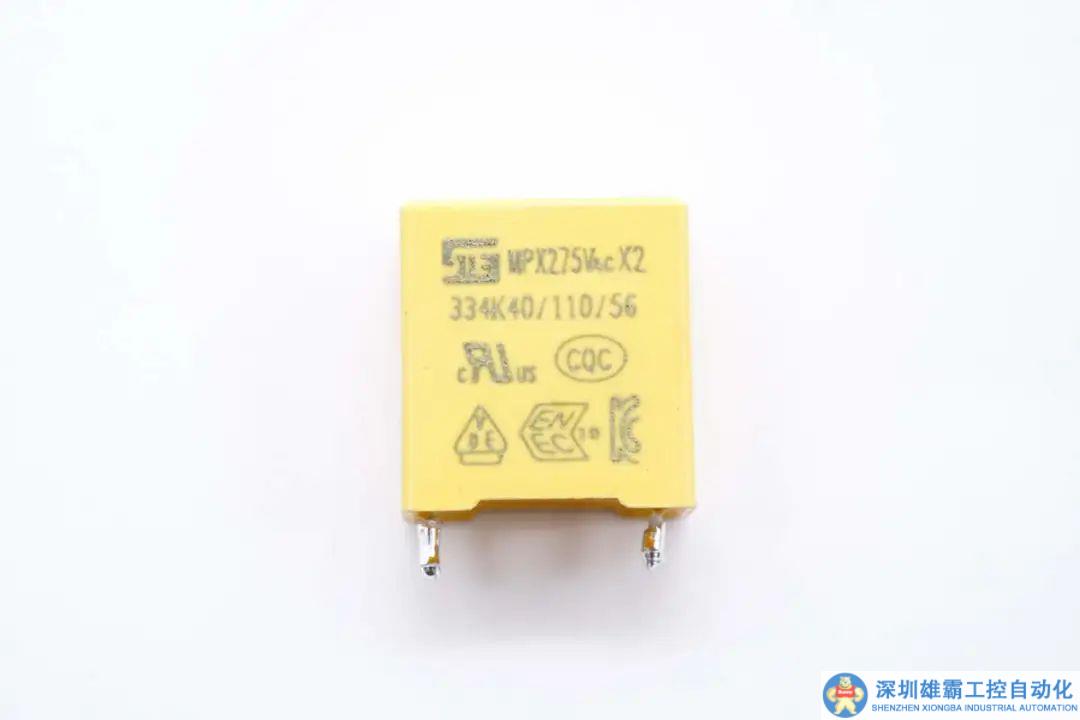

安規X2電容來自STE松田電子，規格為0.33μF。

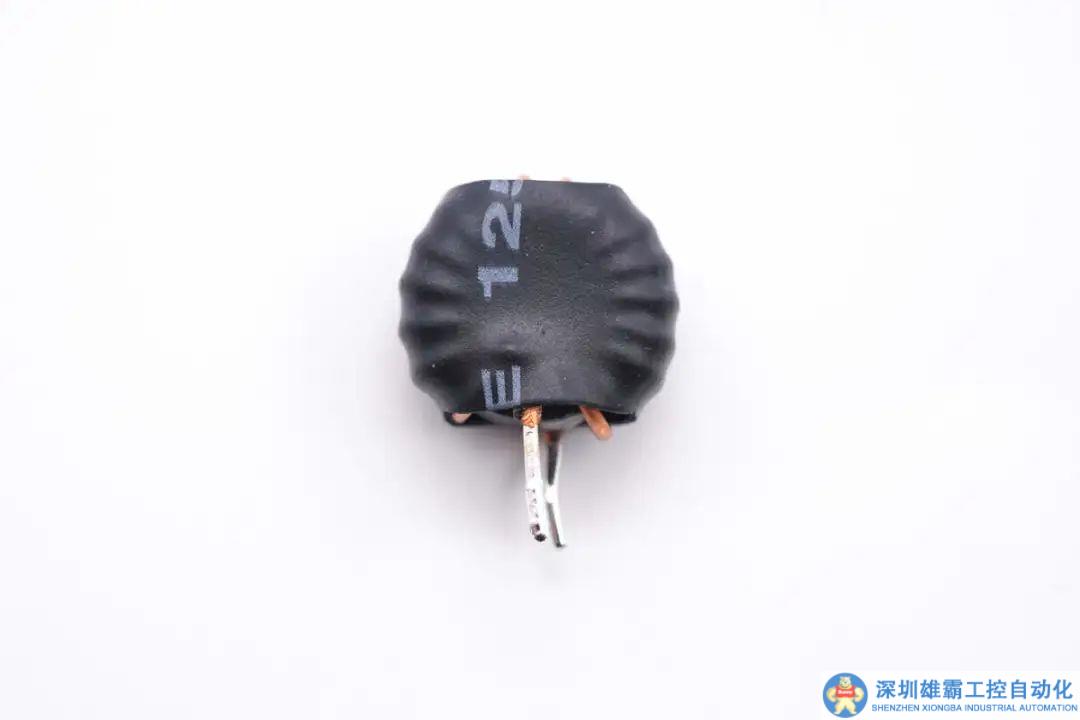

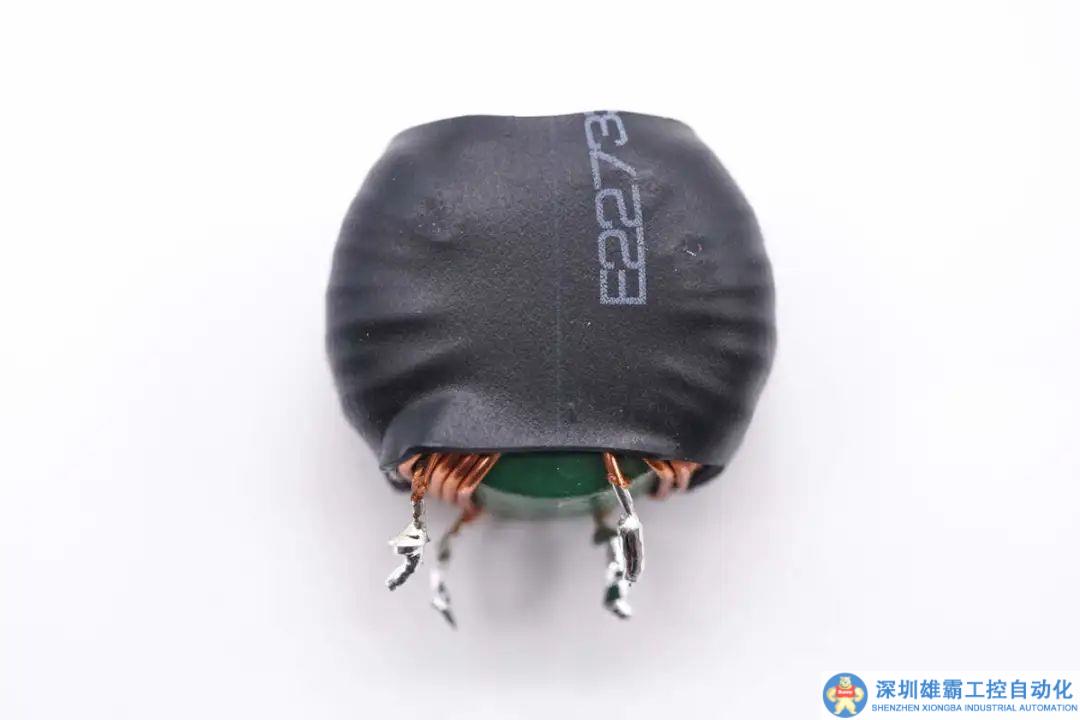

第二級共模電感采用磁環繞制，外套熱縮管絕緣。

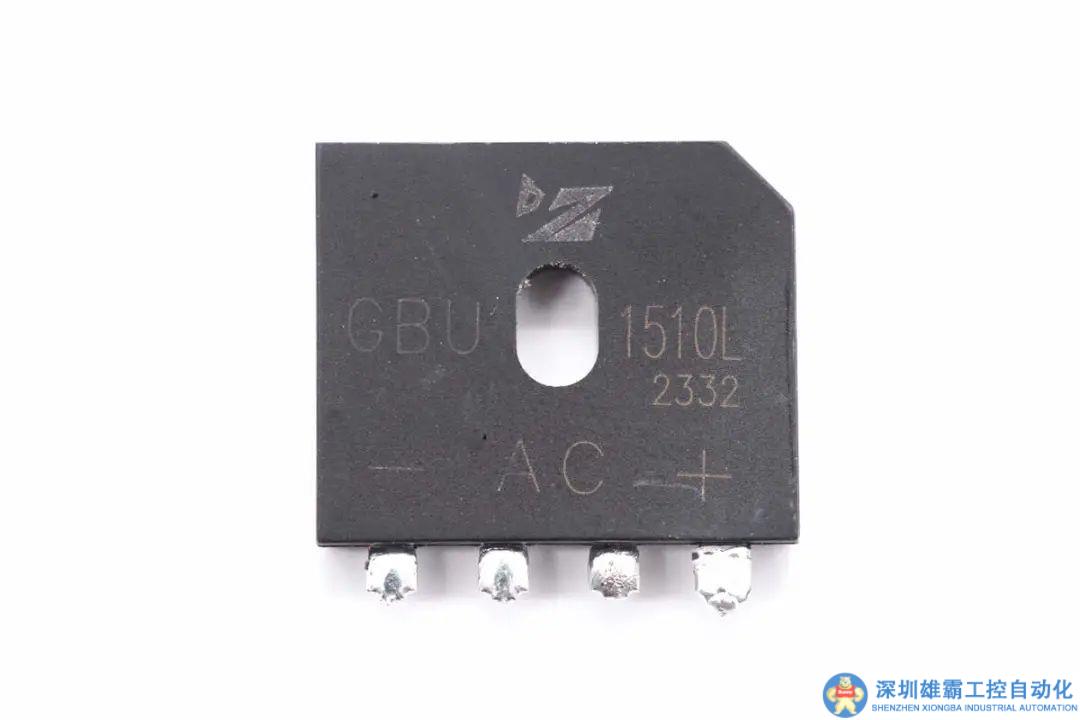

整流橋型號GBU1510L，規格為15A 1000V。

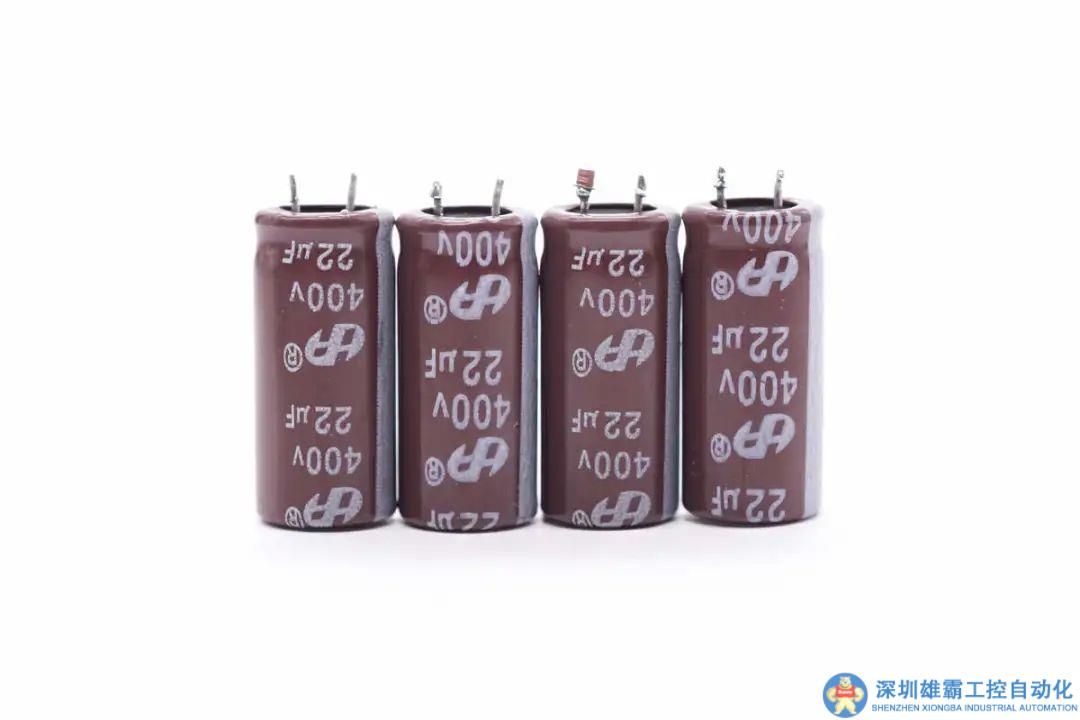

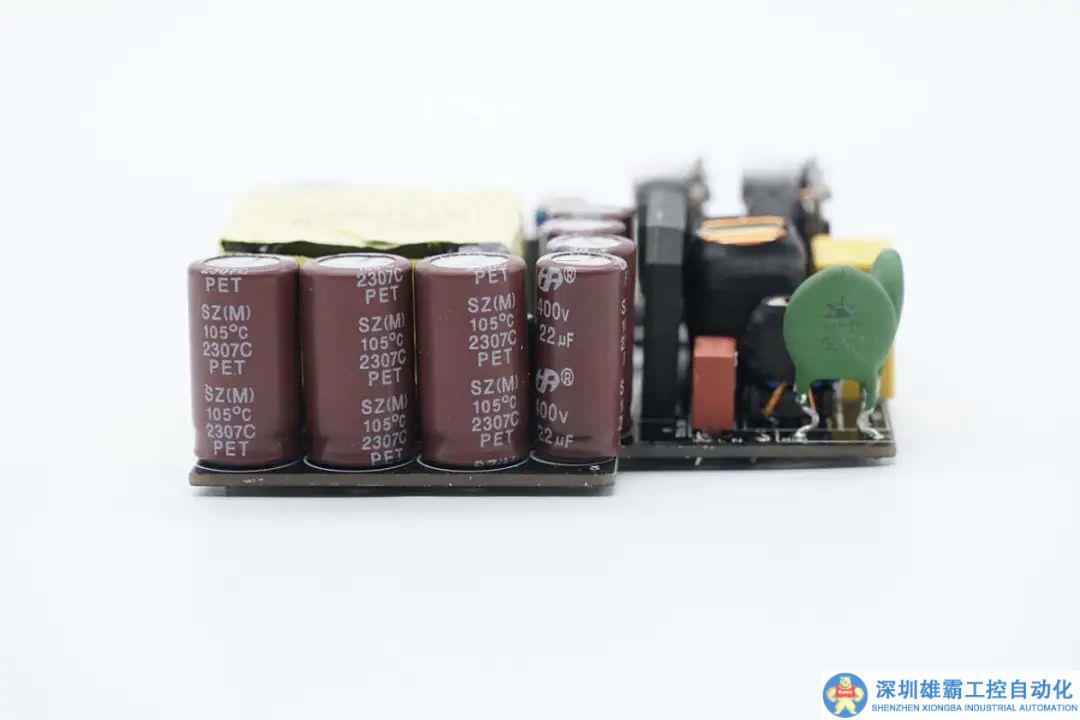

四顆高壓濾波電容規格為400V 22μF。

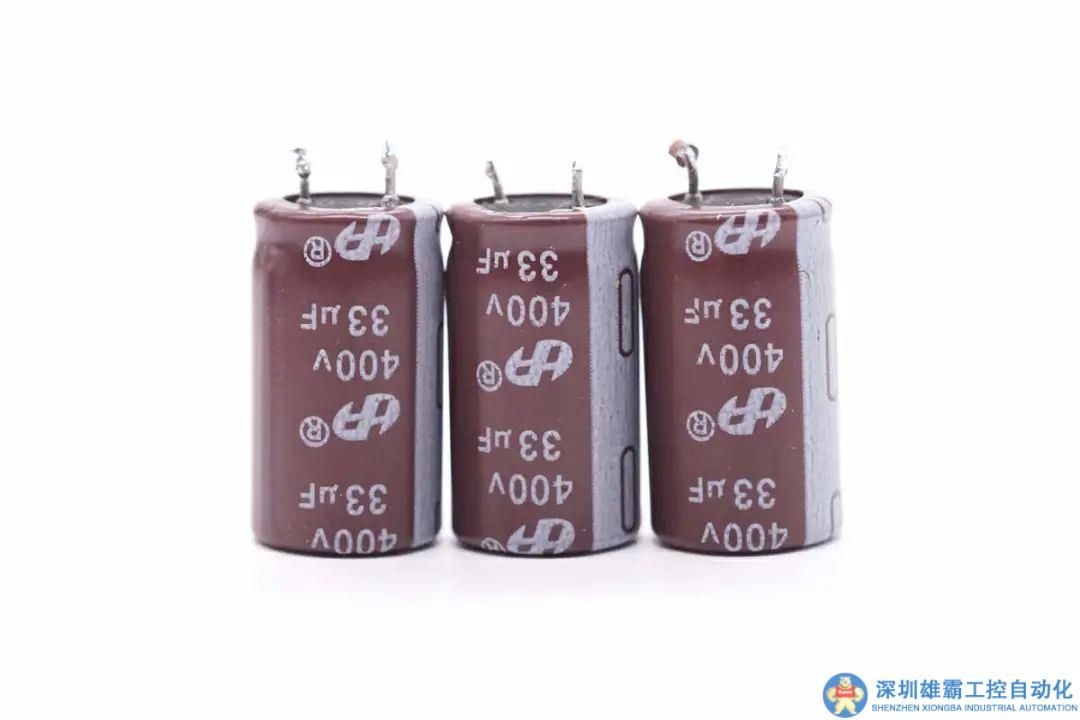

還有三顆濾波電容規格為400V 33μF，總濾波電容規格為187μF。

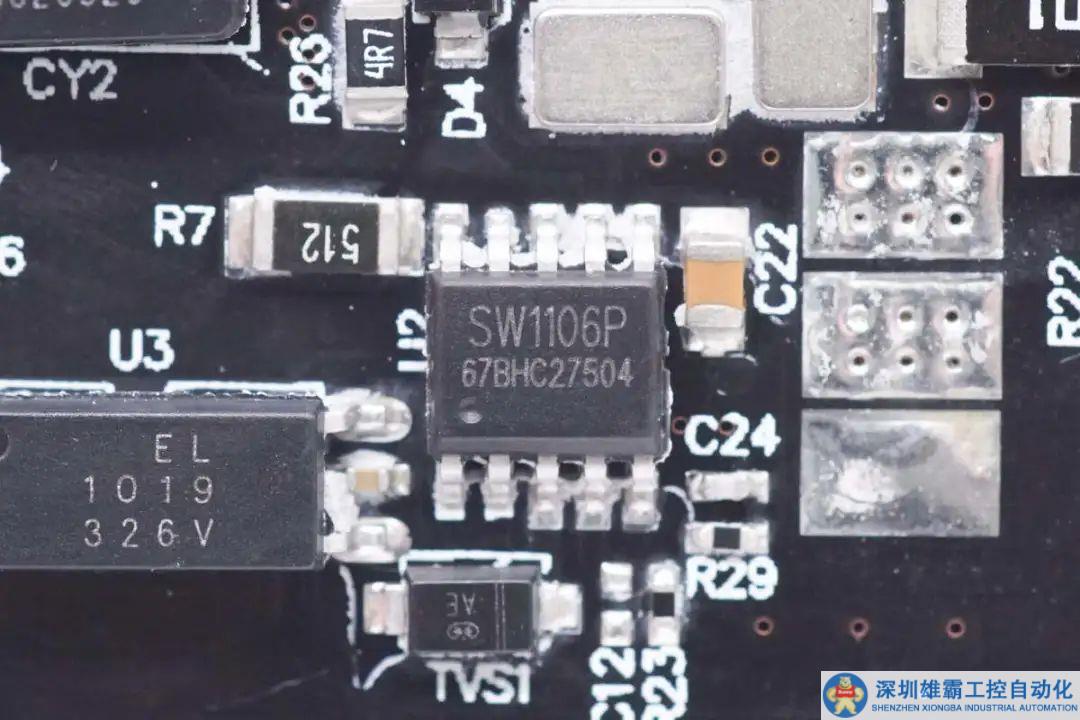

充電器初級主控芯片來自智融，型號為SW1106，是一顆支持增強型氮化鎵開關管直驅的高頻反激準諧振控制器，芯片內部集成700V高壓啟動電路和X電容放電功能。芯片內部集成氮化鎵驅動器，驅動電壓為6V，可直接驅動增強型氮化鎵開關管。



SW1106運行在帶谷底鎖定的谷底開啟工作模式，并集成頻率抖動功能以優化EMI性能，支持突發模式。供電采用雙VDD供電設計，在輸出電壓USB PD寬輸出場合降低控制器的功率損耗。



SW1106內部集成輸入電壓保護，供電過壓保護，輸出過壓保護，逐周期電流限制，過載保護，輸出過流保護，電流取樣電阻開路和短路保護，芯片內置過熱保護，支持外接熱敏電阻進行器件過熱保護，保護功能全面。





智融SW1106采用SSOP10封裝，支持氮化鎵快充，充電器以及開關電源應用，這顆初級控制器的推出，一方面實現了氮化鎵控制器的國產化替代，另外一方面也豐富了智融在快充電源的產品線。

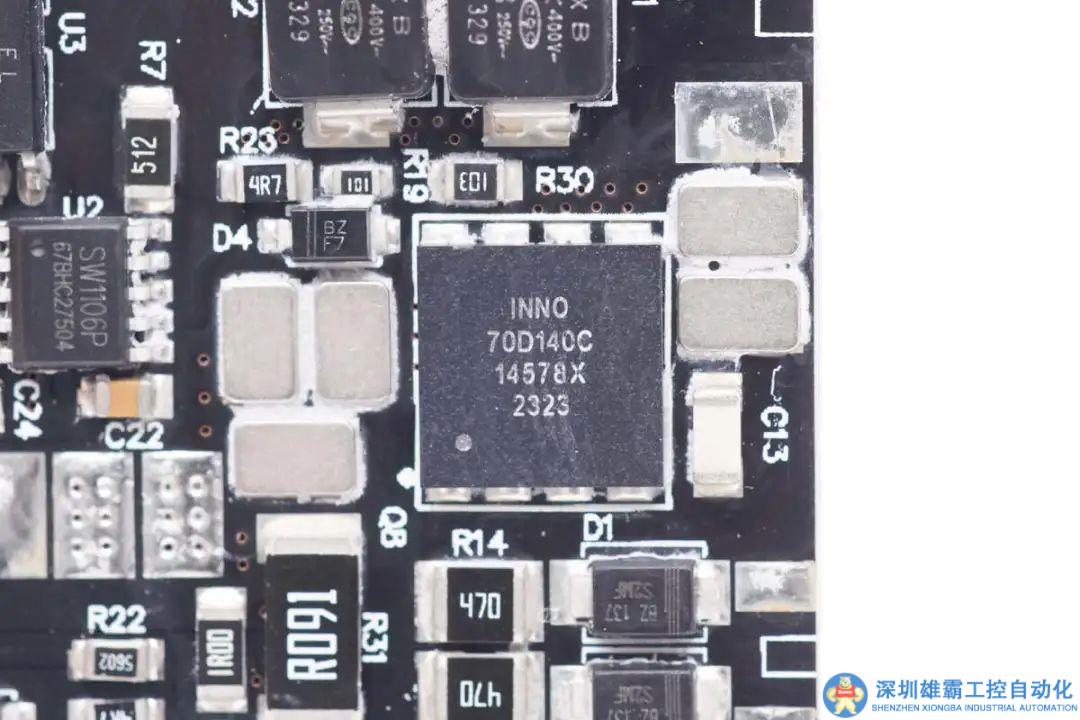

氮化鎵開關管來自英諾賽科，型號INN700D140C，是一顆耐壓700V的增強型氮化鎵單管，器件在原有650V耐壓基礎上升級至700V，瞬態耐壓為800V。器件導阻為106mΩ，支持更高功率應用。



INN700D140C支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規，適用于AC-DC轉換，DC-DC轉換等高能效高密度應用。采用DFN8*8封裝。

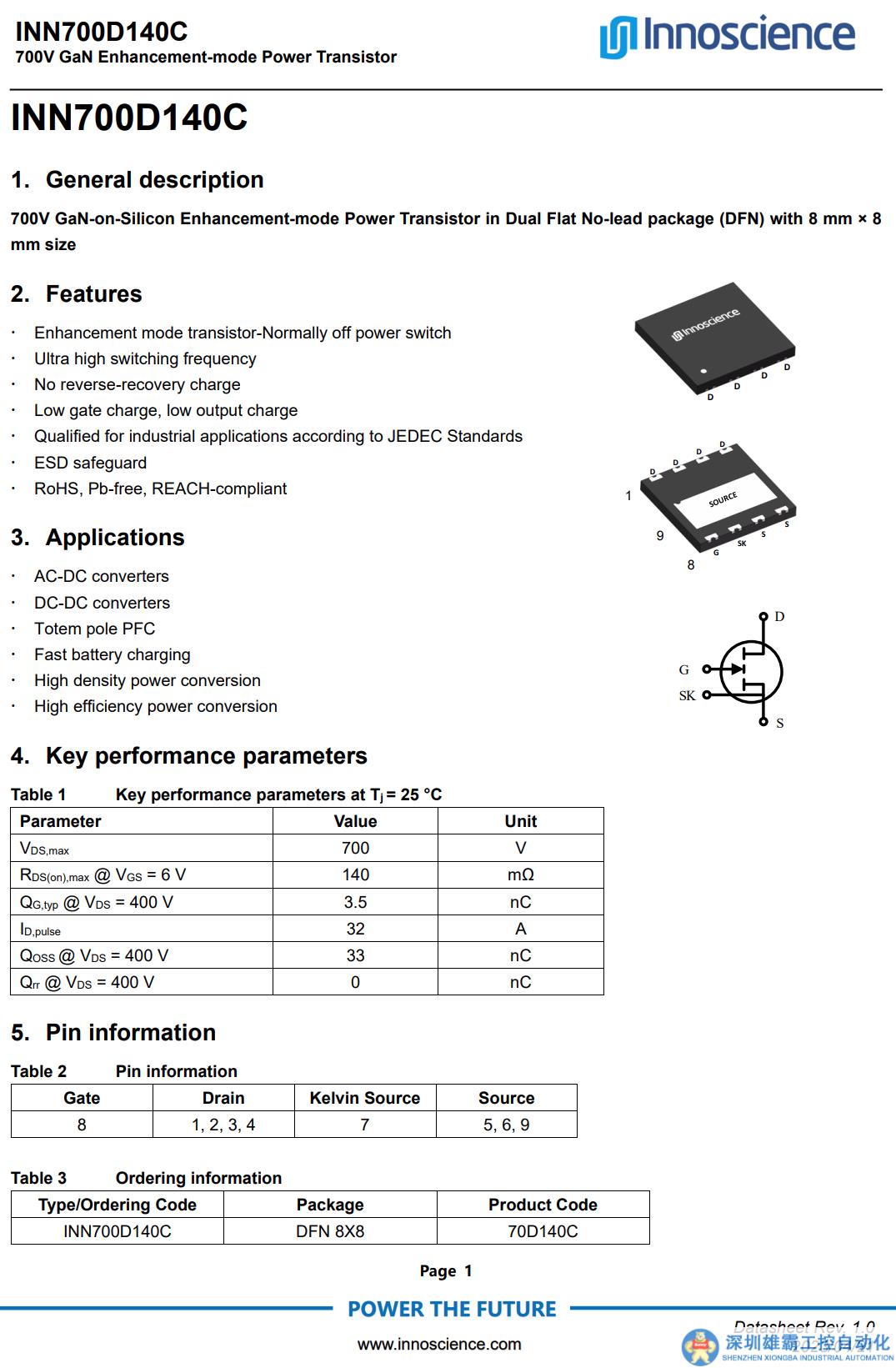

英諾賽科 INN700D140C 資料信息。

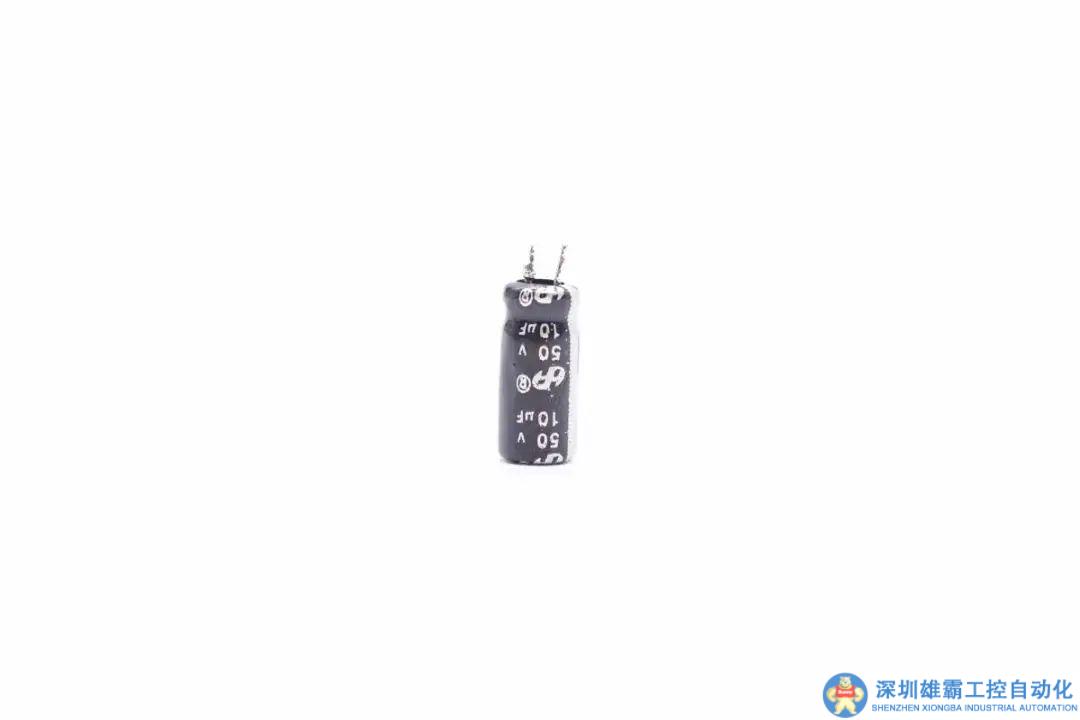

為主控芯片供電的濾波電容規格為50V 10μF。

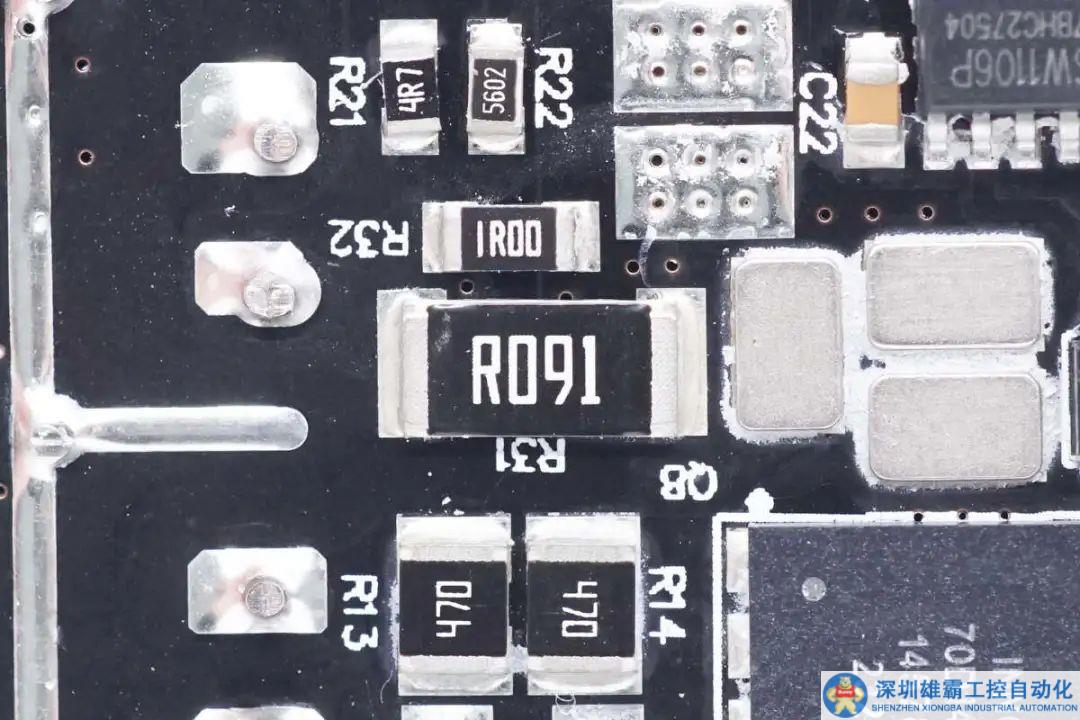

91mΩ電阻用于檢測開關管電流。

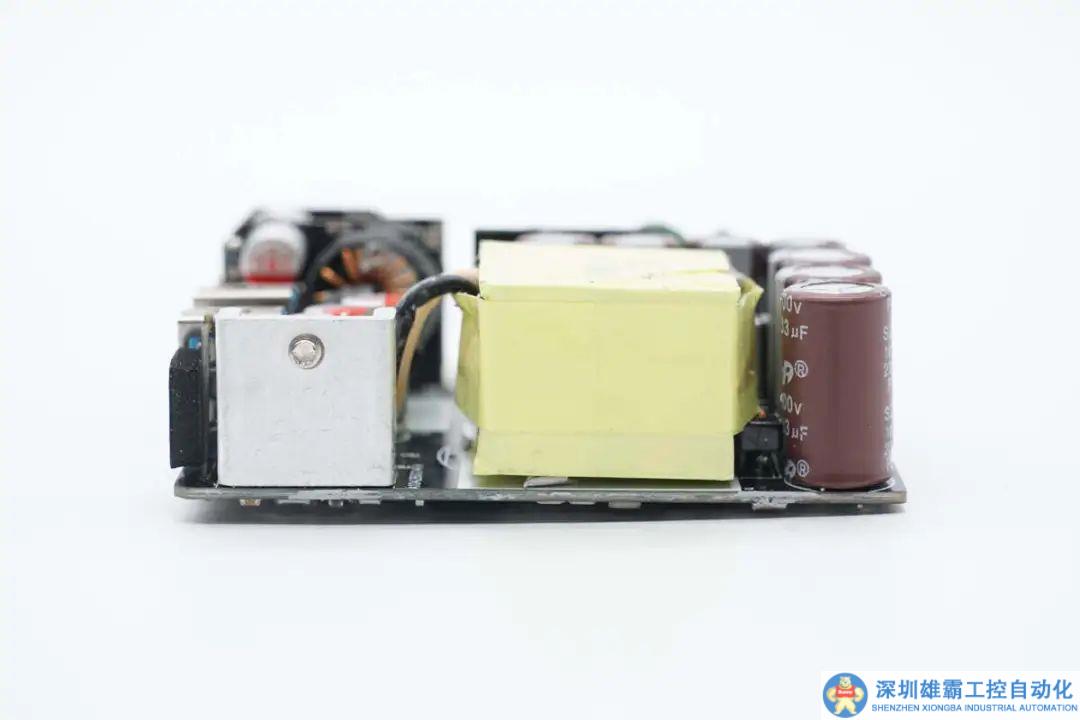

側面焊接同步整流管，變壓器。

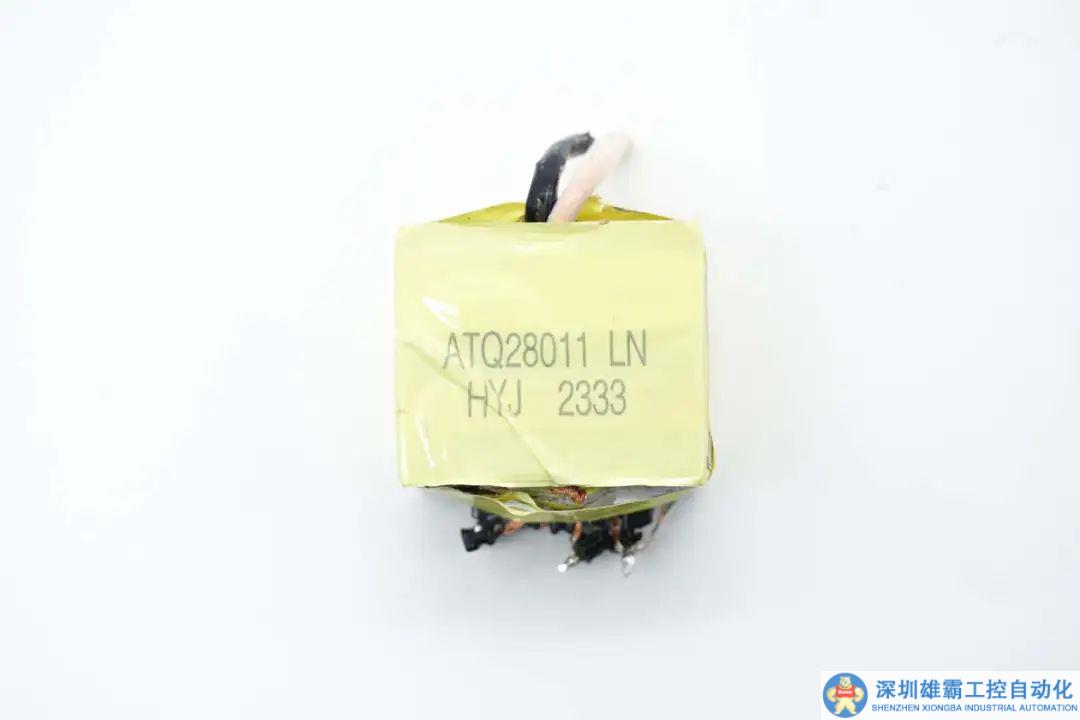

變壓器磁芯采用膠帶嚴密纏繞絕緣。

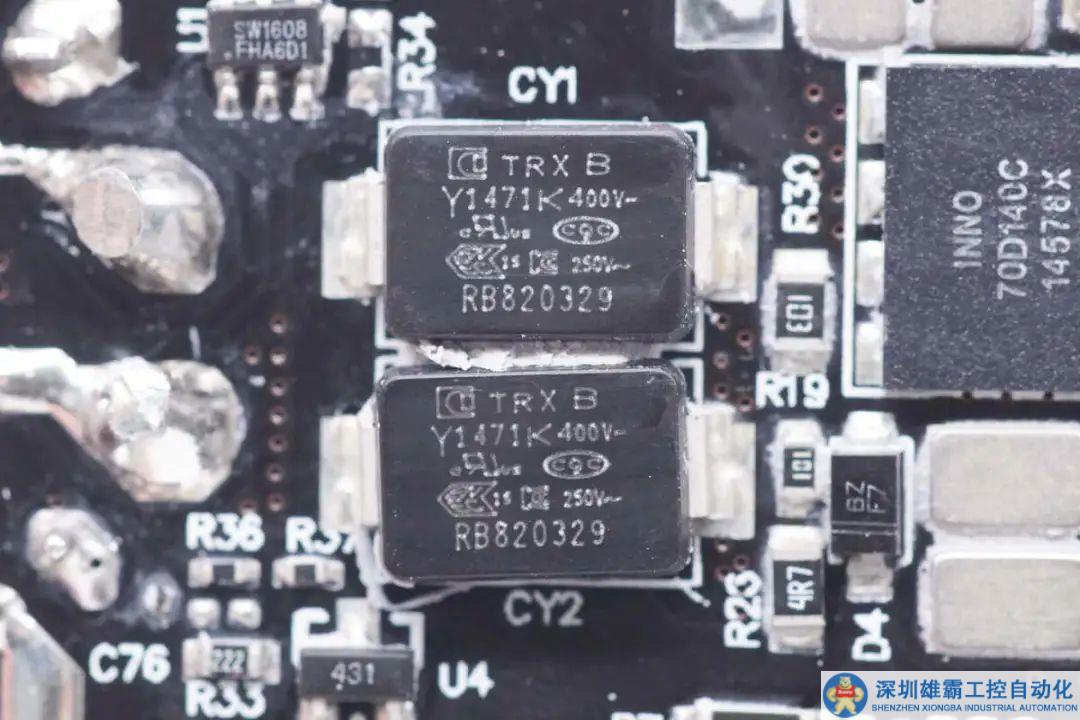

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號為TMY1471K。

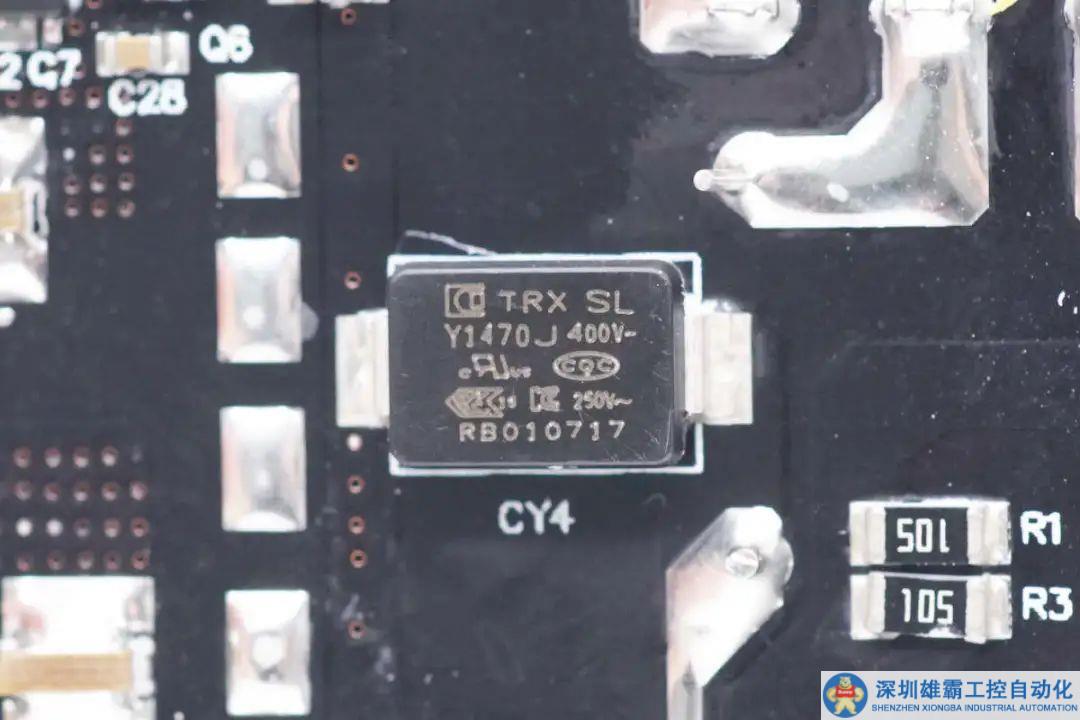

另一顆貼片Y電容料號為TMY1470J。

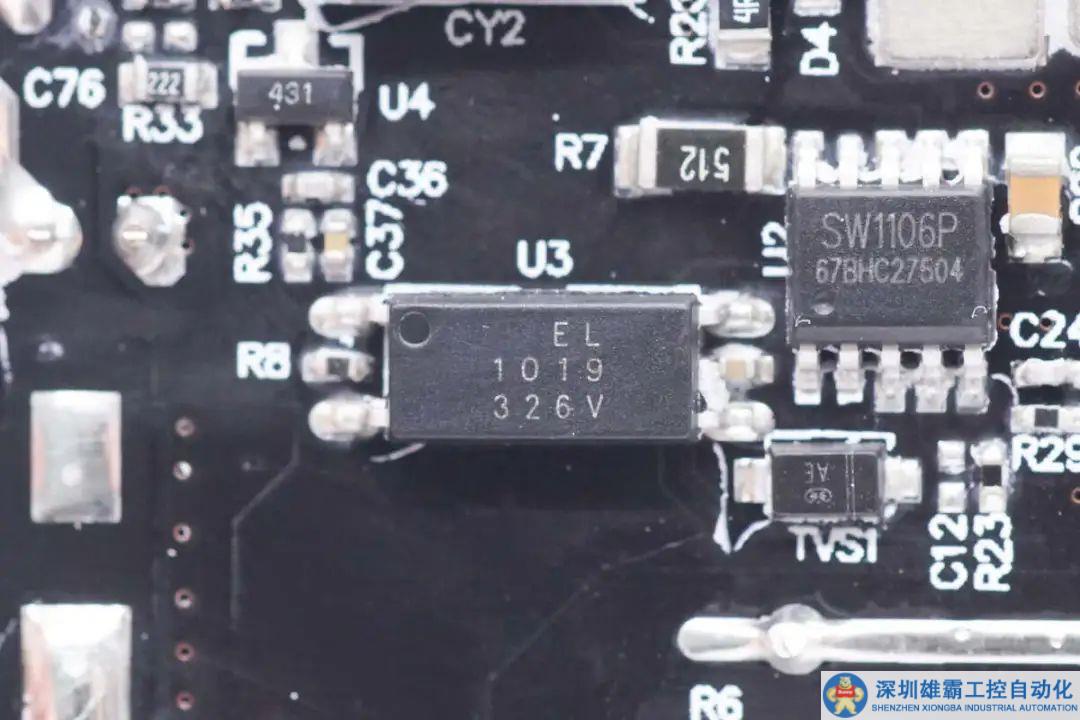

億光 EL1019光耦用于輸出電壓反饋。

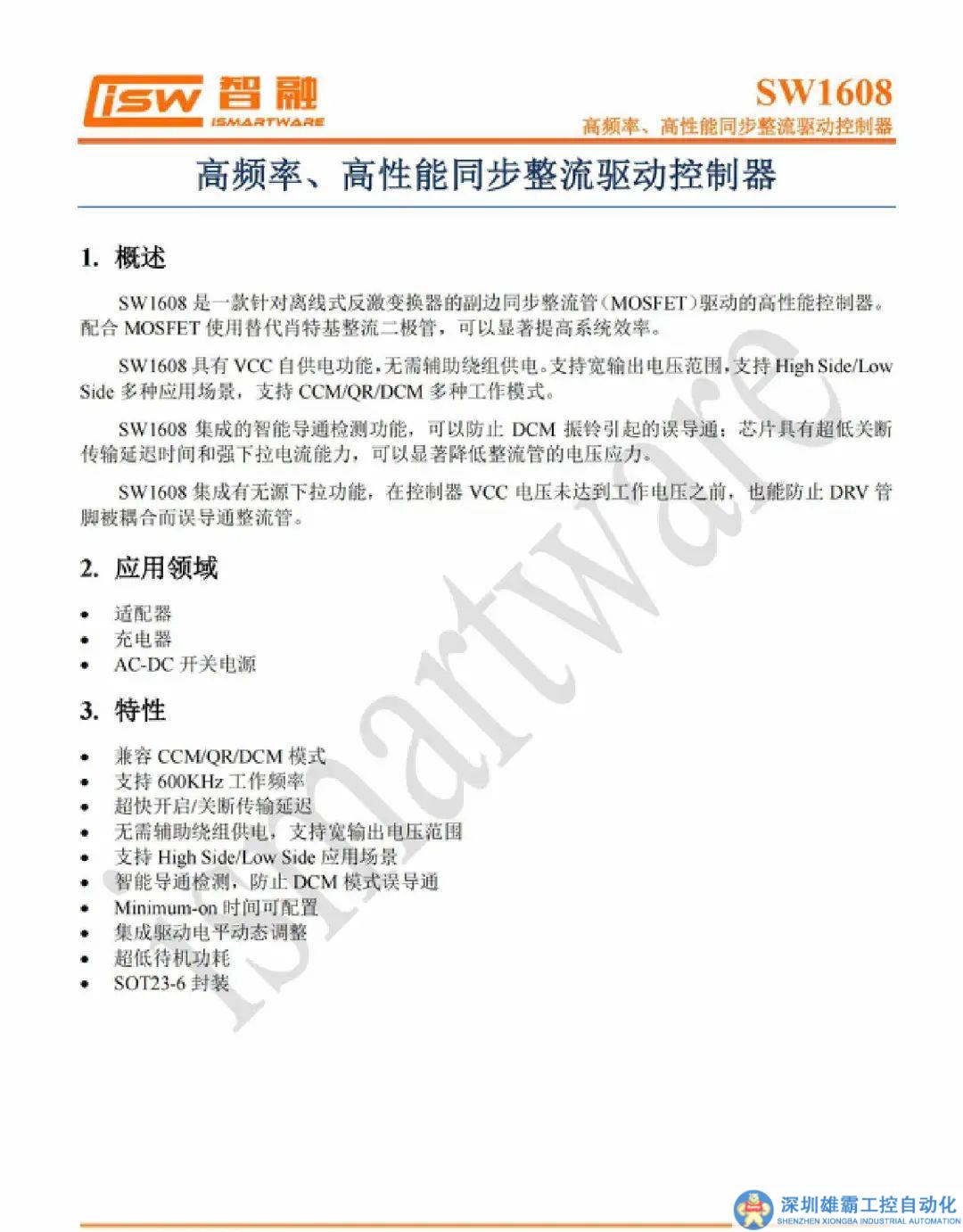

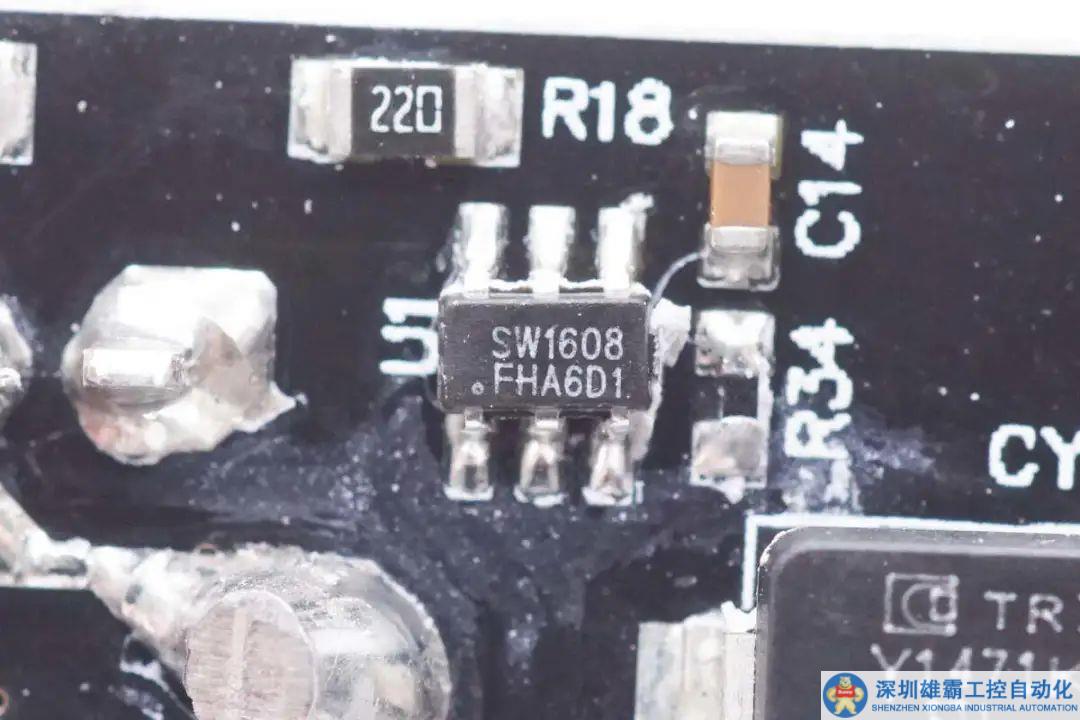

同步整流控制器采用智融SW1608，這是一款針對離線式反激變換器的副邊同步整流管(MOSFET)驅動的高性能控制器，采用SOT23-6封裝，其支持6V或者9V VCC供電，并且VCC具有自供電功能，無需輔助繞組供電并支持寬輸出電壓范圍， 配合 MOSFET 使用替代肖特基整流二極管，可以顯著提高系統效率。





SW1608支持600KHz工作頻率，并支持 High Side/Low?Side?多種應用場景，支持 CCM/QR/DCM 多種工作模式。此外其內部集成智能導通檢測功能，可以有效防止?DCM 振鈴引起的誤導通；芯片還具有超低關斷傳輸延遲時間和強下拉電流能力，可以顯著降低整流管的電壓應力。

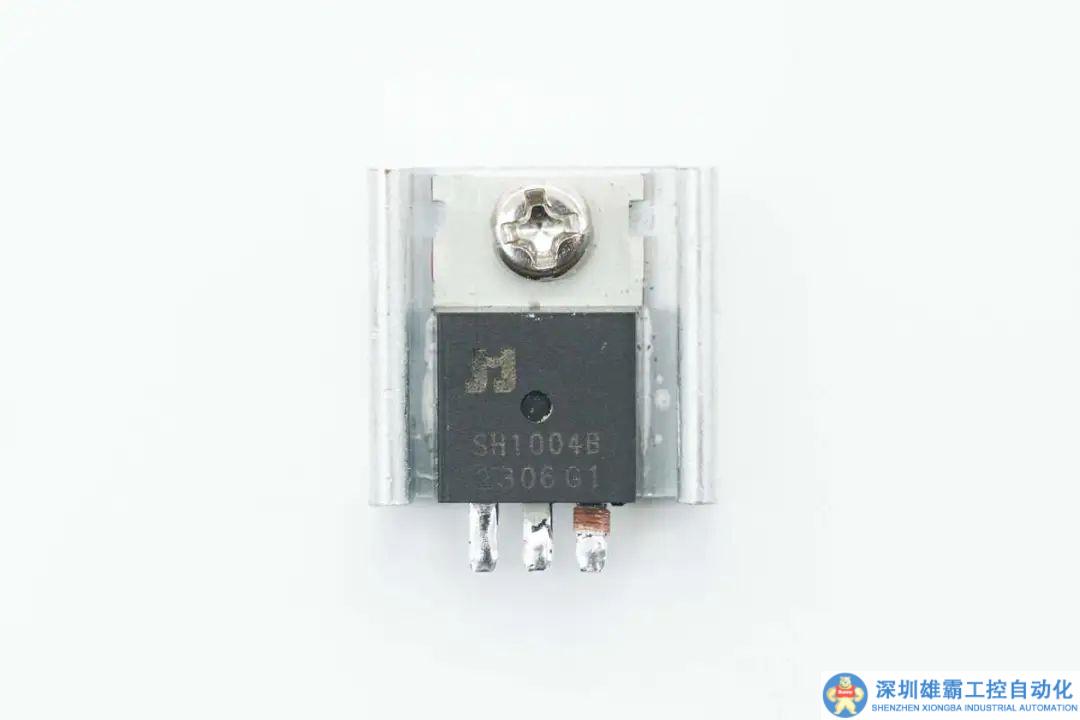

同步整流管來自捷捷微，型號JMSH1004BC，NMOS，耐壓100V，導阻3.5mΩ，采用TO220封裝。

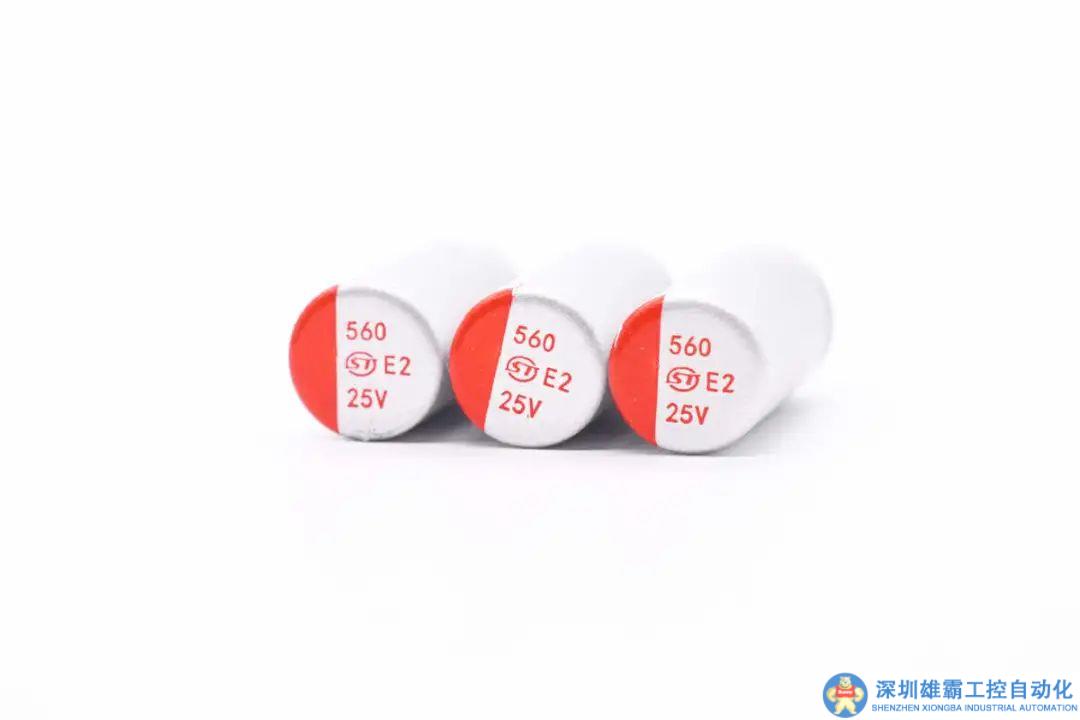

三顆輸出濾波電容來自盛通，E2系列固態電容，規格為560μF 25V。

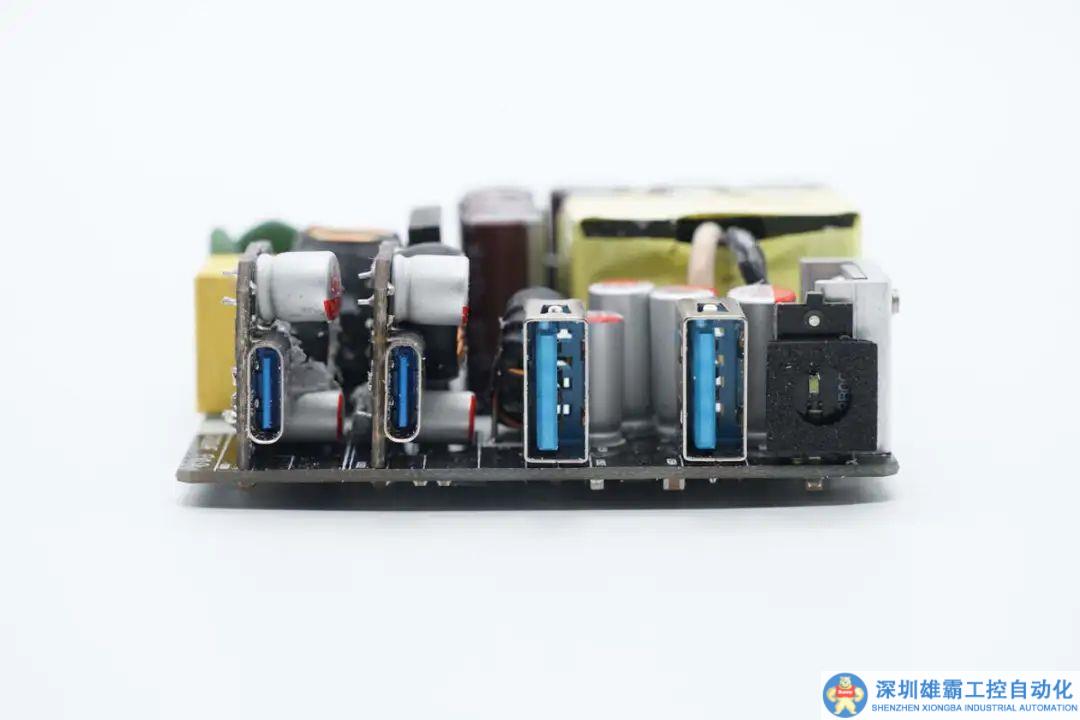

在輸出側焊接USB-C降壓小板，USB-A母座和指示燈小板。

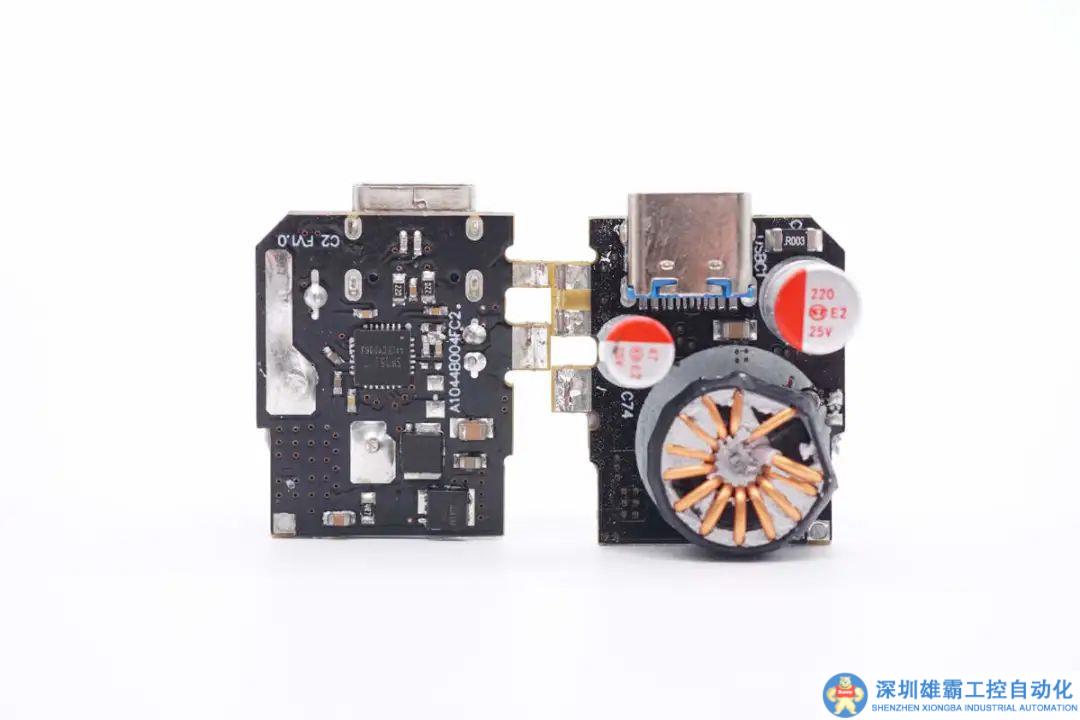

兩塊降壓小板特寫，元件布局基本相同，但是從焊接處看出，兩塊小板還是有明顯差異的。

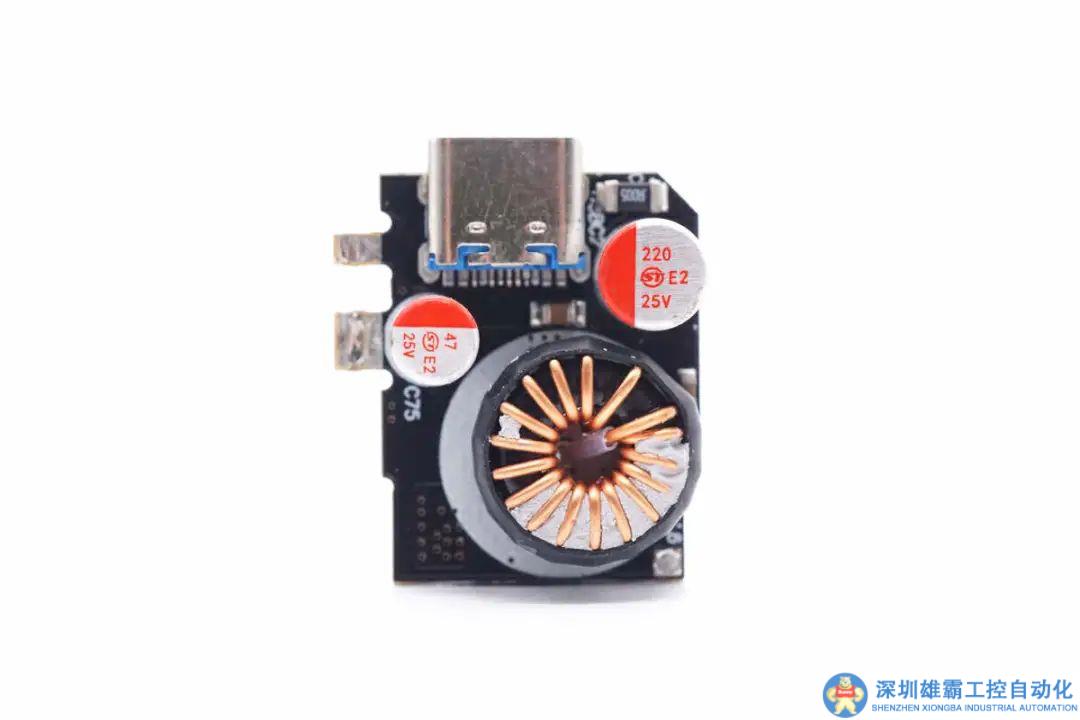

用于USB-C1接口的降壓小板正面特寫，焊接輸入輸出濾波電容，降壓電感和USB-C母座。

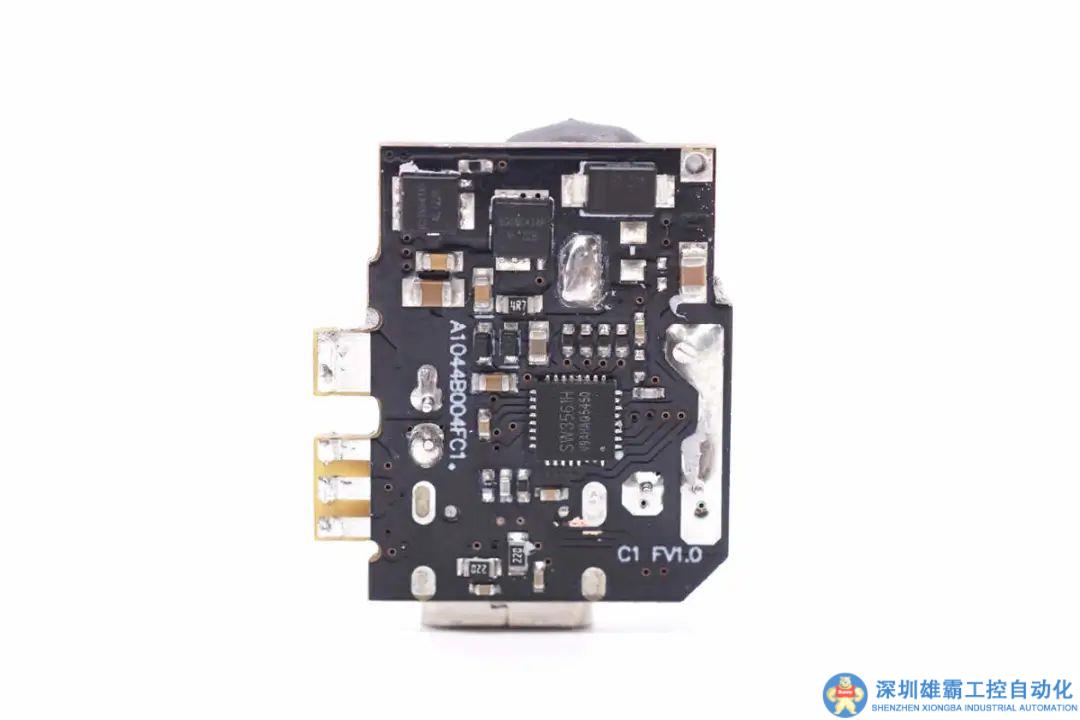

背面焊接降壓主控芯片，同步降壓開關管，大電流走線露銅加錫。

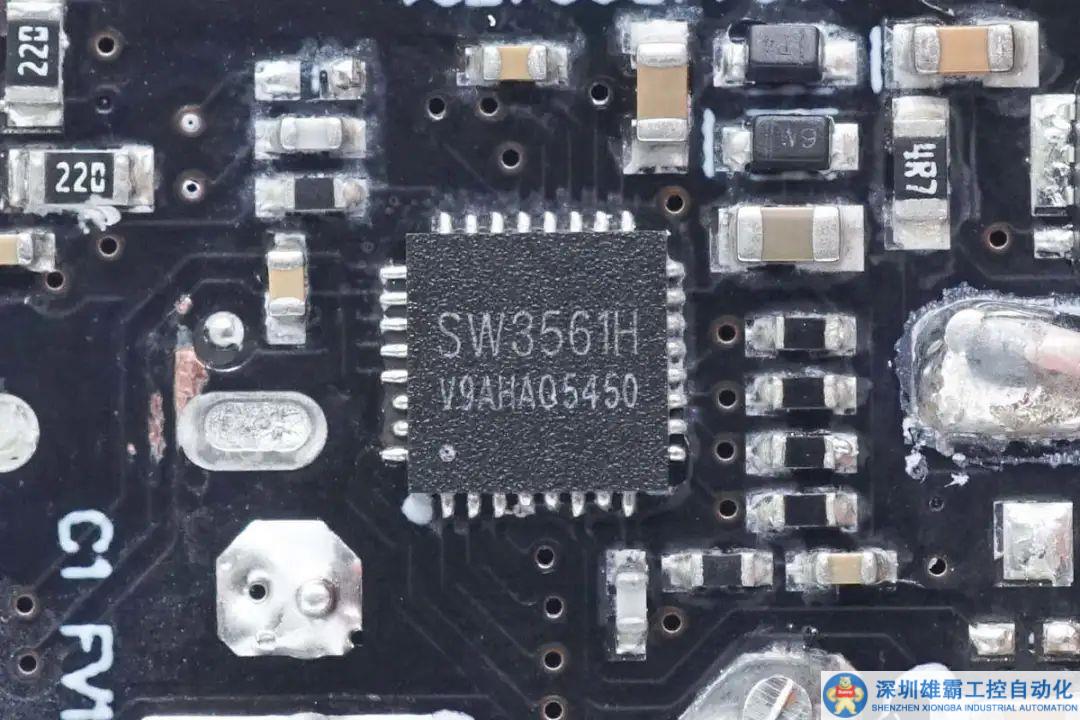

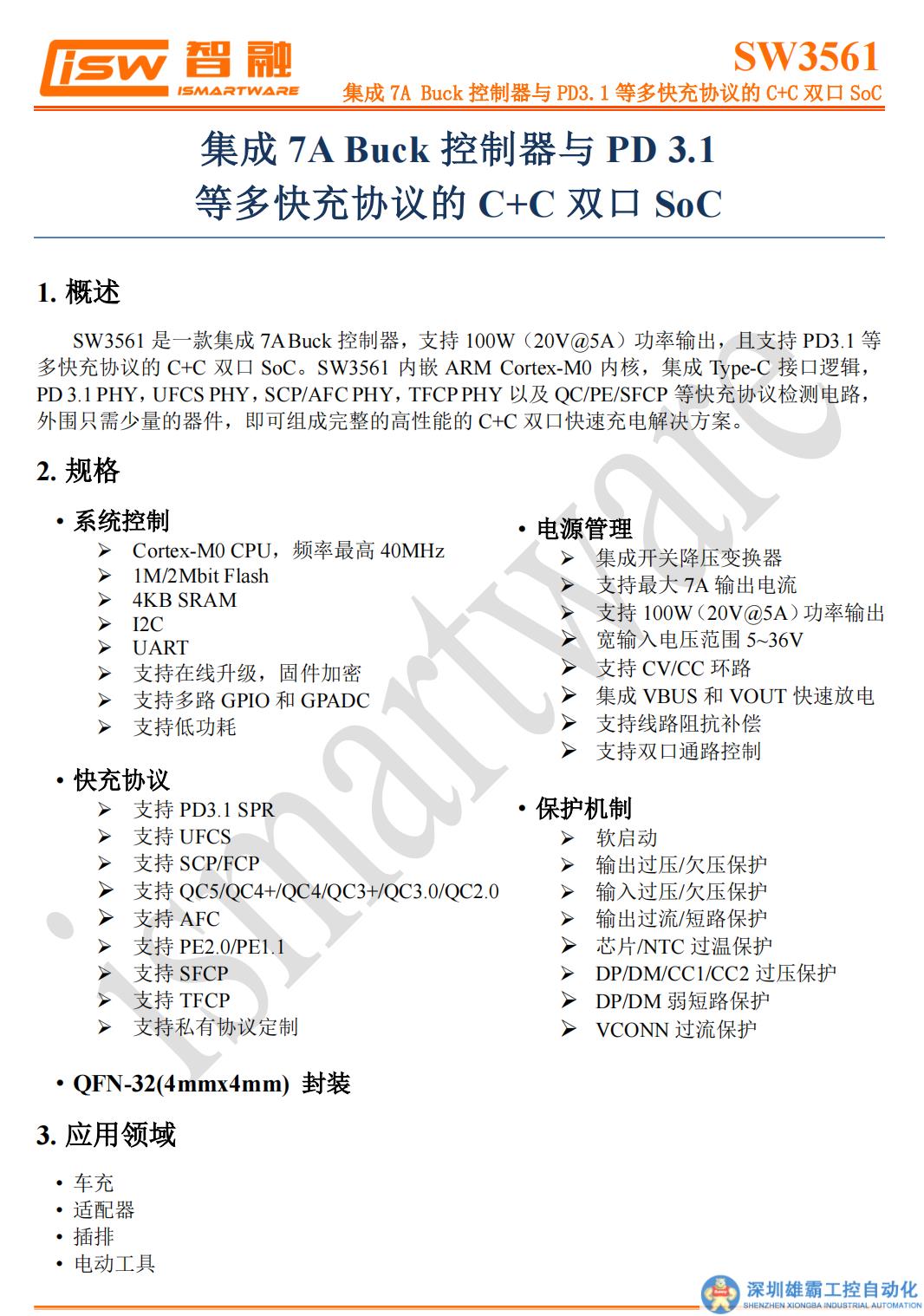

智融SW3561是一顆支持雙USB-C口輸出的降壓 SoC 芯片，芯片內部集成高效率同步降壓控制器，支持20V5A功率輸出，并支持USB PD3.1 SPR。芯片內部集成ARM Cortex-M0內核，集成Type-C邏輯，支持PD3.1/QC/SCP/UFCS融合快充等快充協議，支持快充協議定制，支持100W功率輸出。





智融SW3561內部集成降壓轉換器，雙USB-C口通路控制，母線電壓檢測，搭配兩顆同步降壓開關管和VBUS開關管即可實現雙口降壓輸出。芯片內置的降壓轉換器默認工作頻率為180KHz，支持定制工作頻率，滿足小體積設計。





芯片具備I2C接口，輸出電流，線損補償?shù)缺Ｗo(hù)閾值均可通過I2C接口進行設定，內置的ADC可實現輸入輸出電壓，輸出電流，芯片溫度等9個通道的數據采樣，支持外接MCU進行參數顯示。SW3561內置的MCU支持自動功率控制，多口降壓快充應用時不再需要外置MCU，電路更加簡潔。

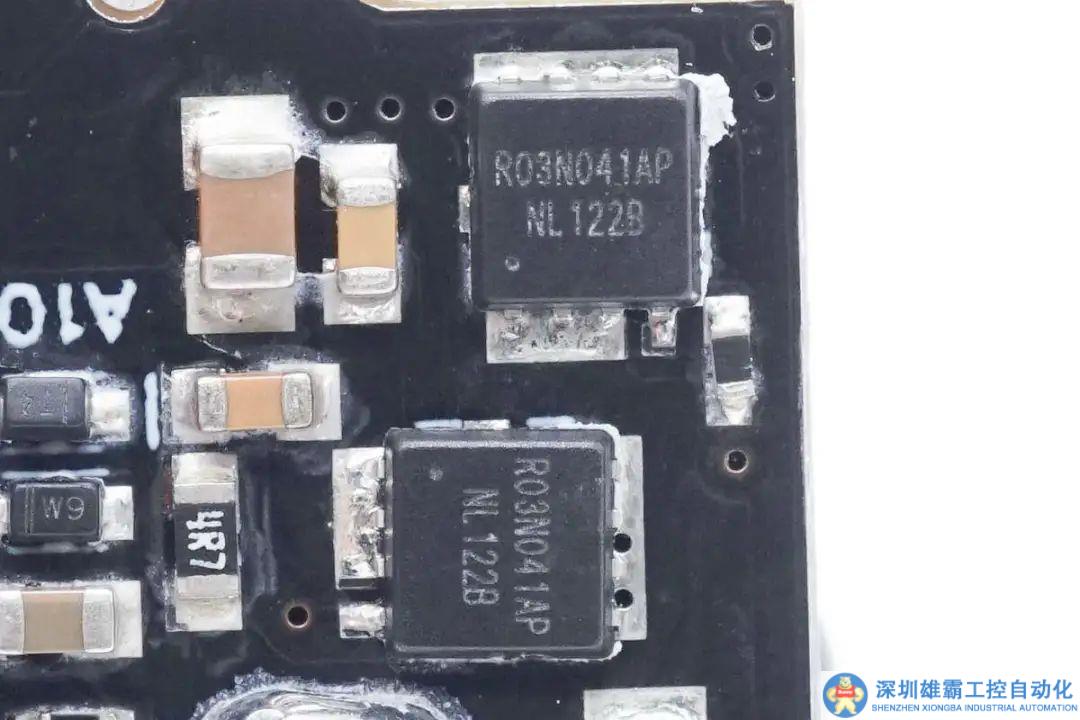

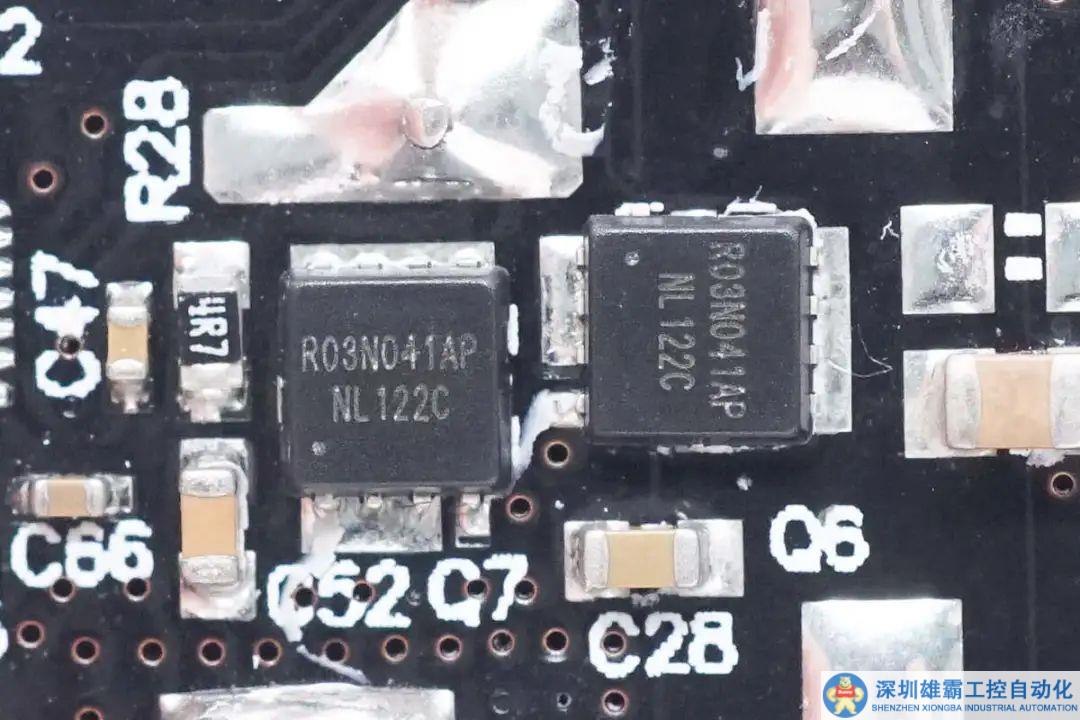

兩顆禾納CWR03N041AP用于同步整流降壓，NMOS，耐壓30V，導阻4.1mΩ，采用PDFN3030封裝。

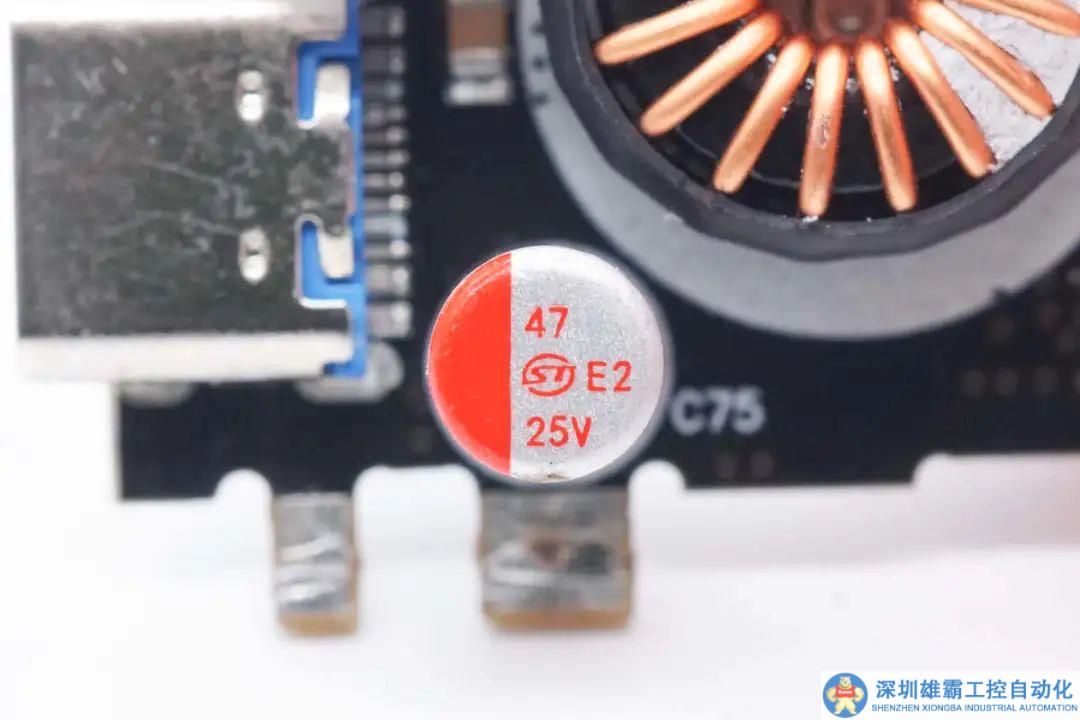

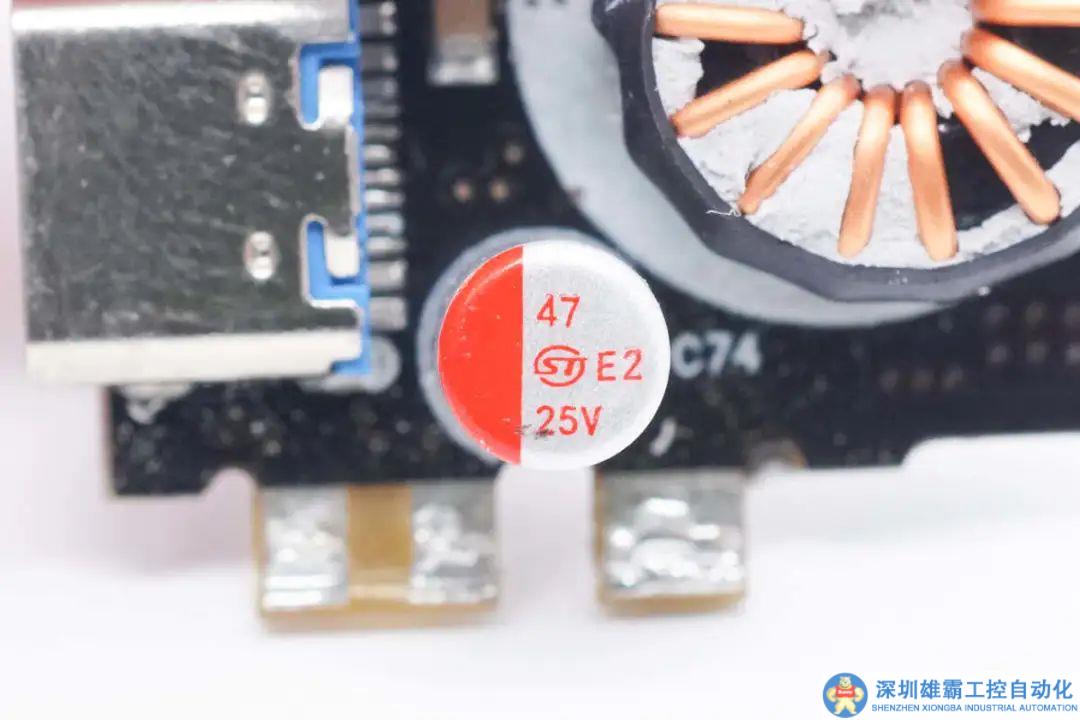

輸入端濾波電容規格為47μF 25V。

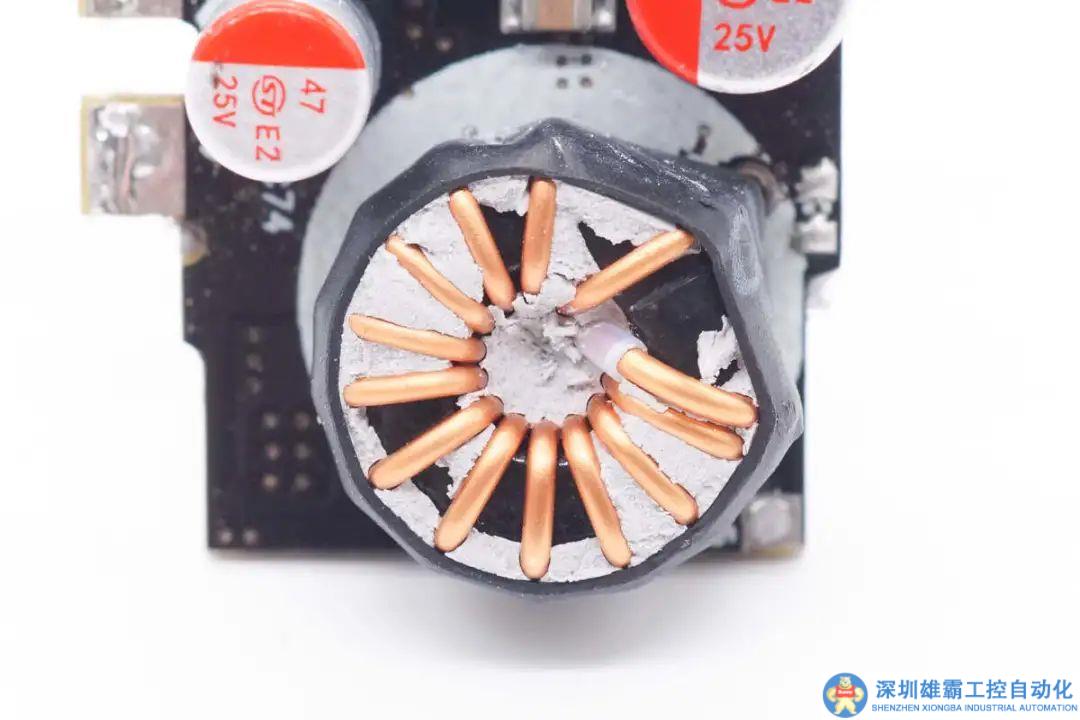

降壓電感采用磁環繞制，外套熱縮管絕緣。

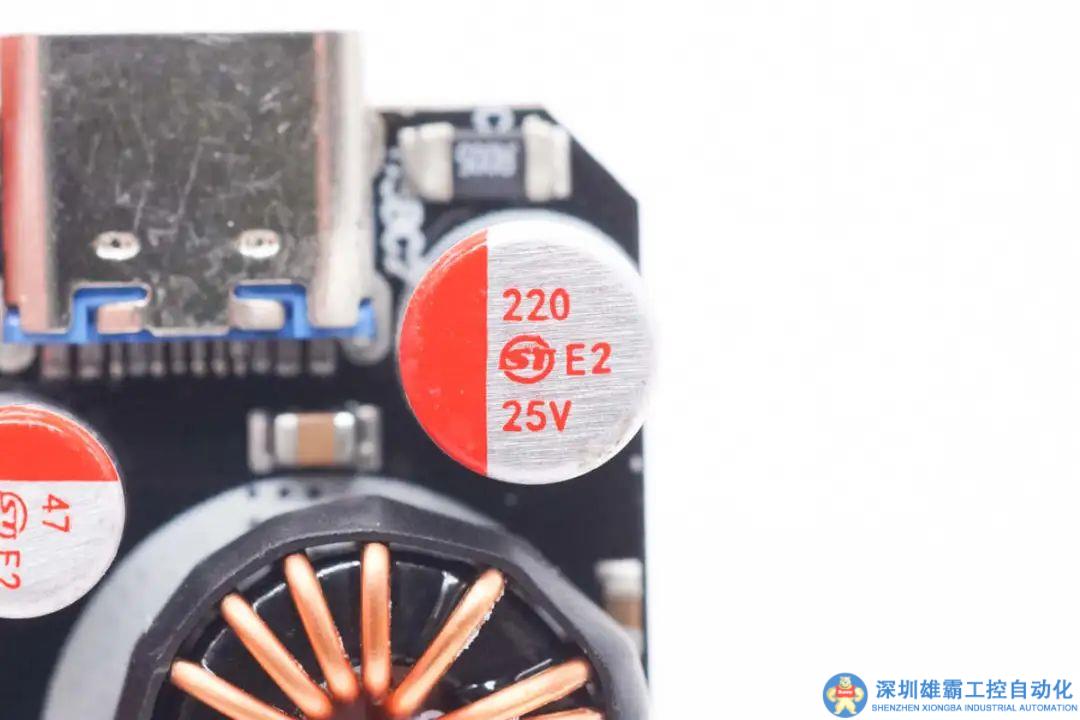

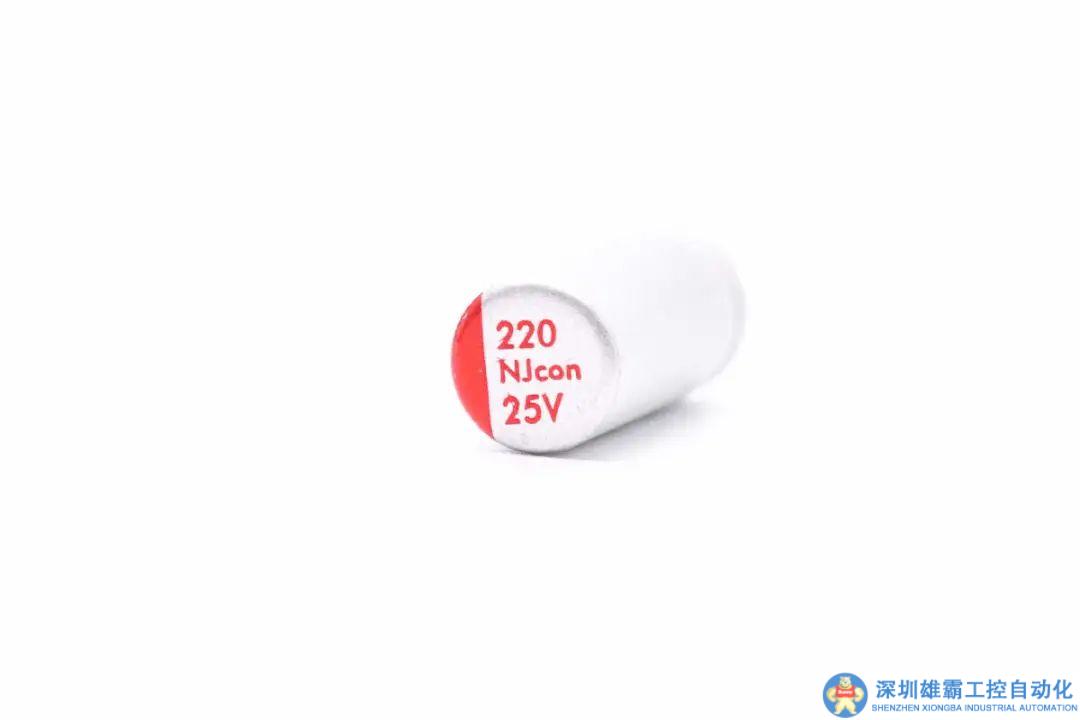

輸出濾波電容規格為220μF 25V。

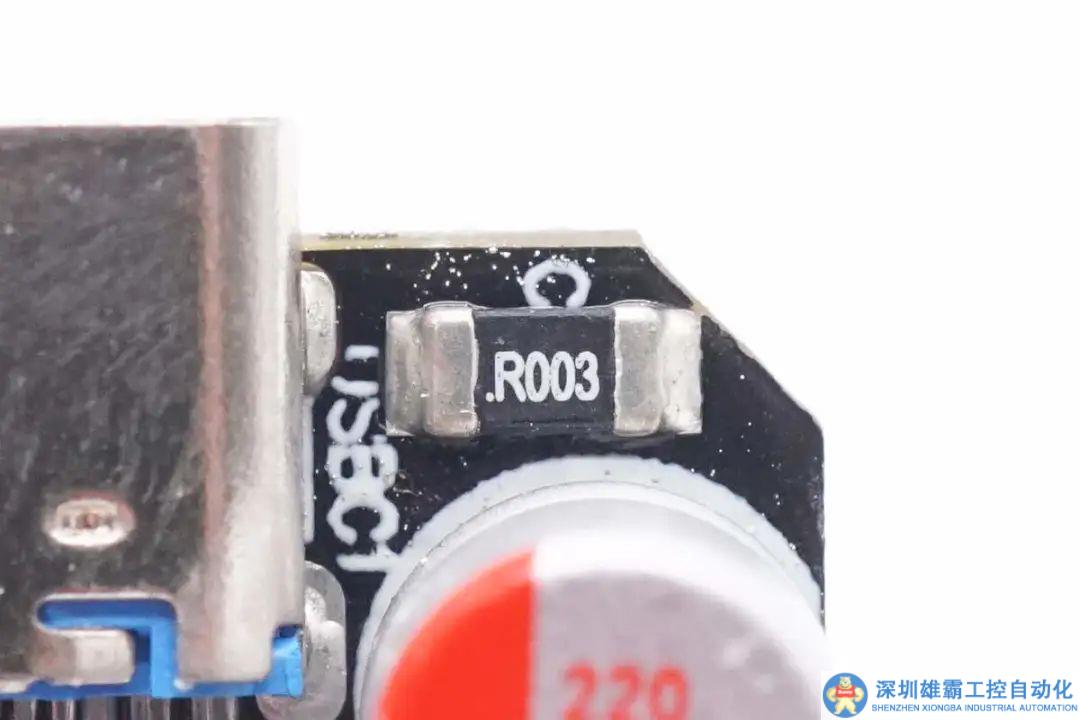

3mΩ取樣電阻用于檢測輸出電流。

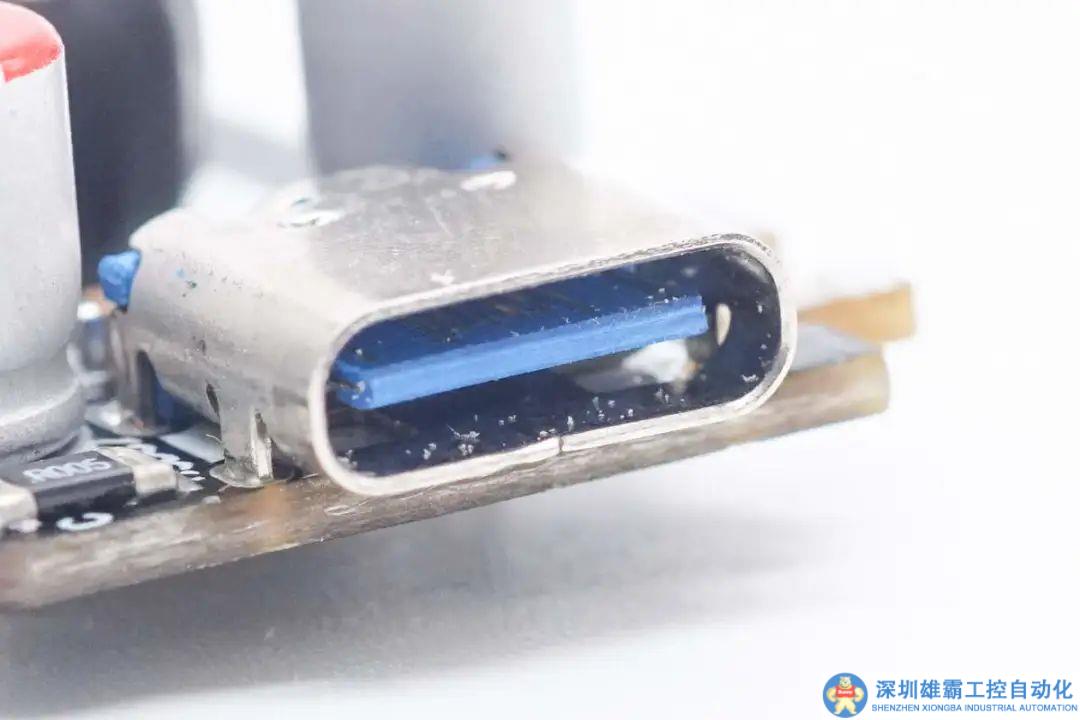

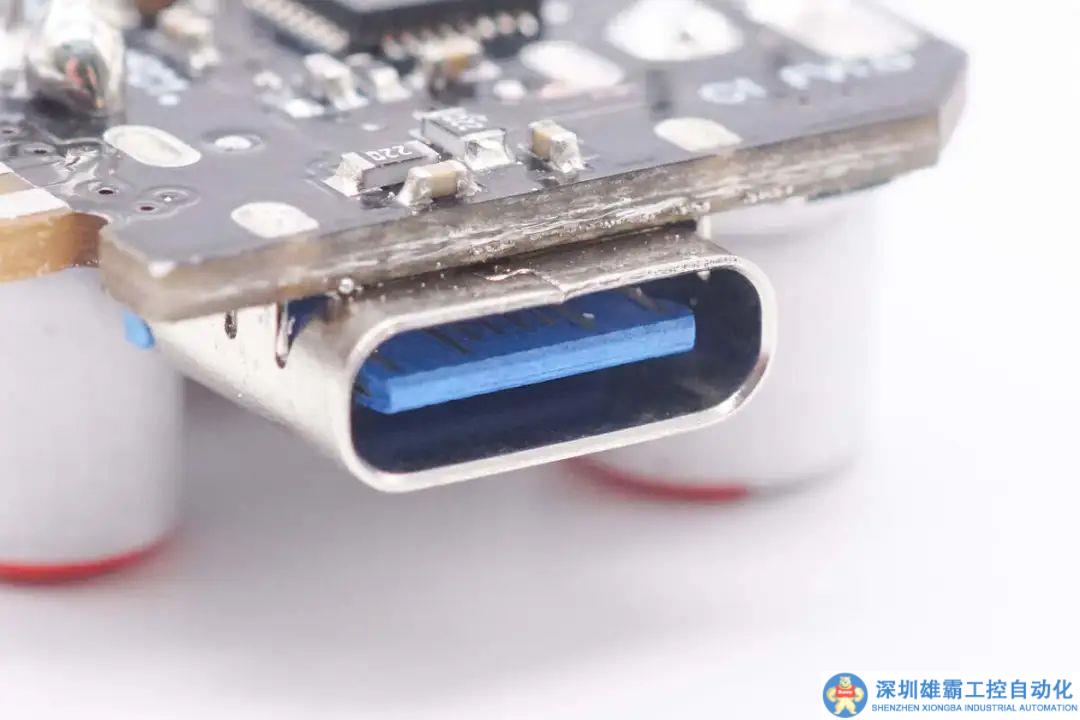

USB-C母座采用過孔焊接固定，藍色膠芯不露銅。

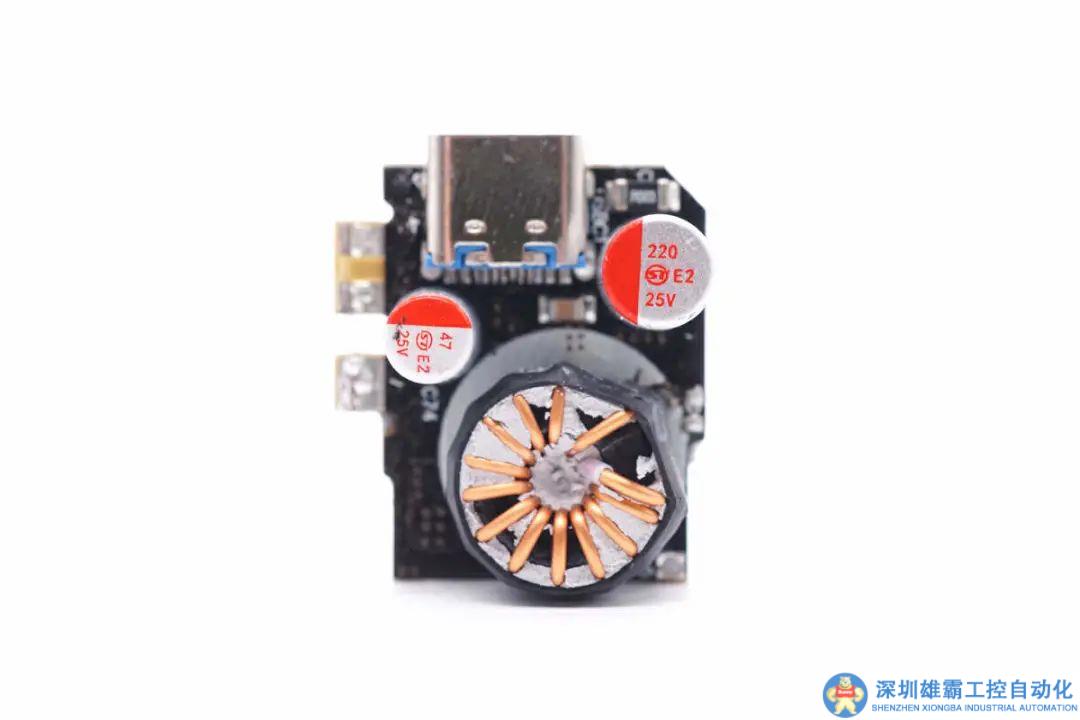

另一塊降壓小板正面同樣焊接輸入輸出濾波電容，降壓電感和USB-C母座。

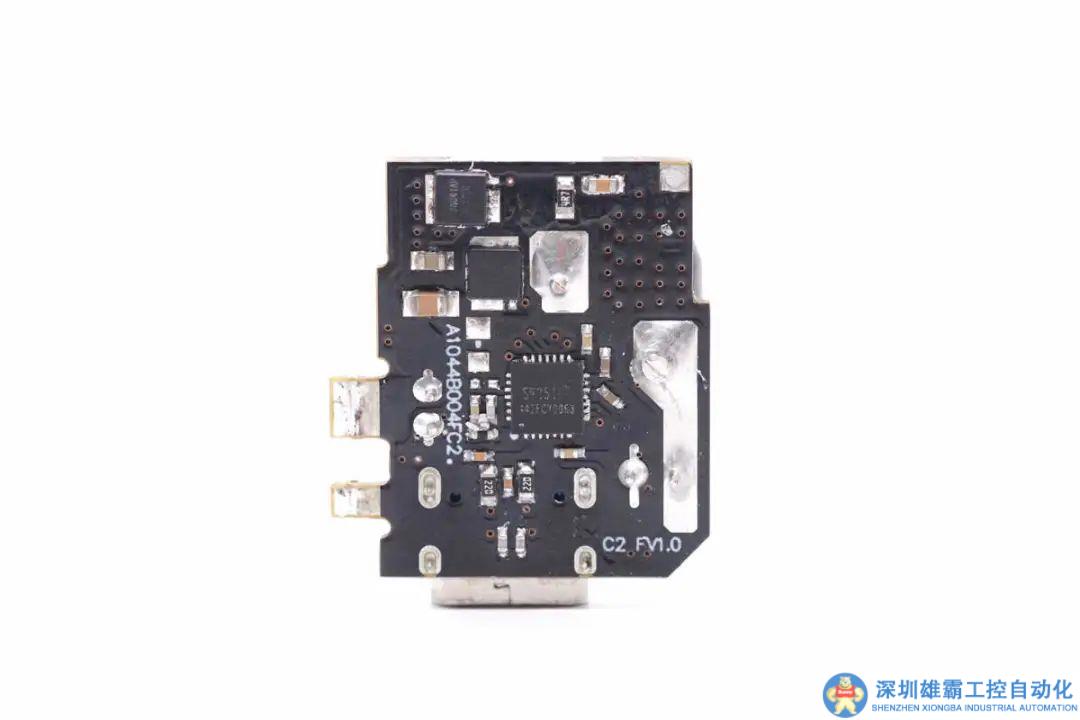

背面焊接降壓主控芯片和同步降壓開關管，大電流走線露銅加錫。

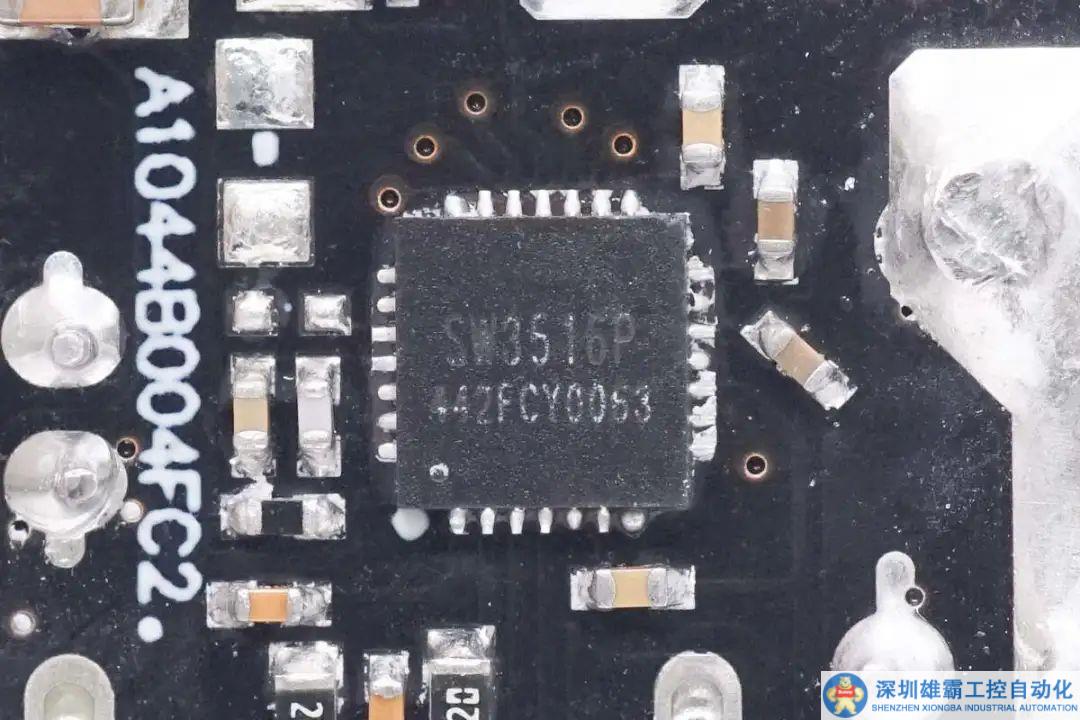

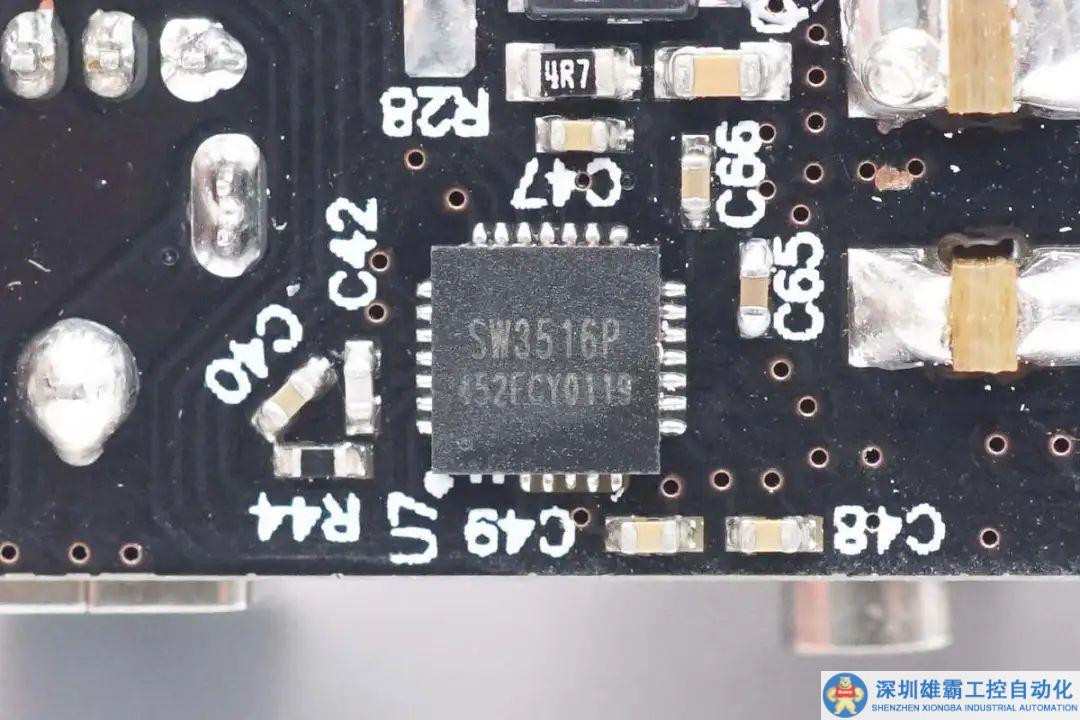

降壓協議IC采用智融SW3516P，這是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流，參數和規格均與智融SW3516H相同。



SW3516P集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

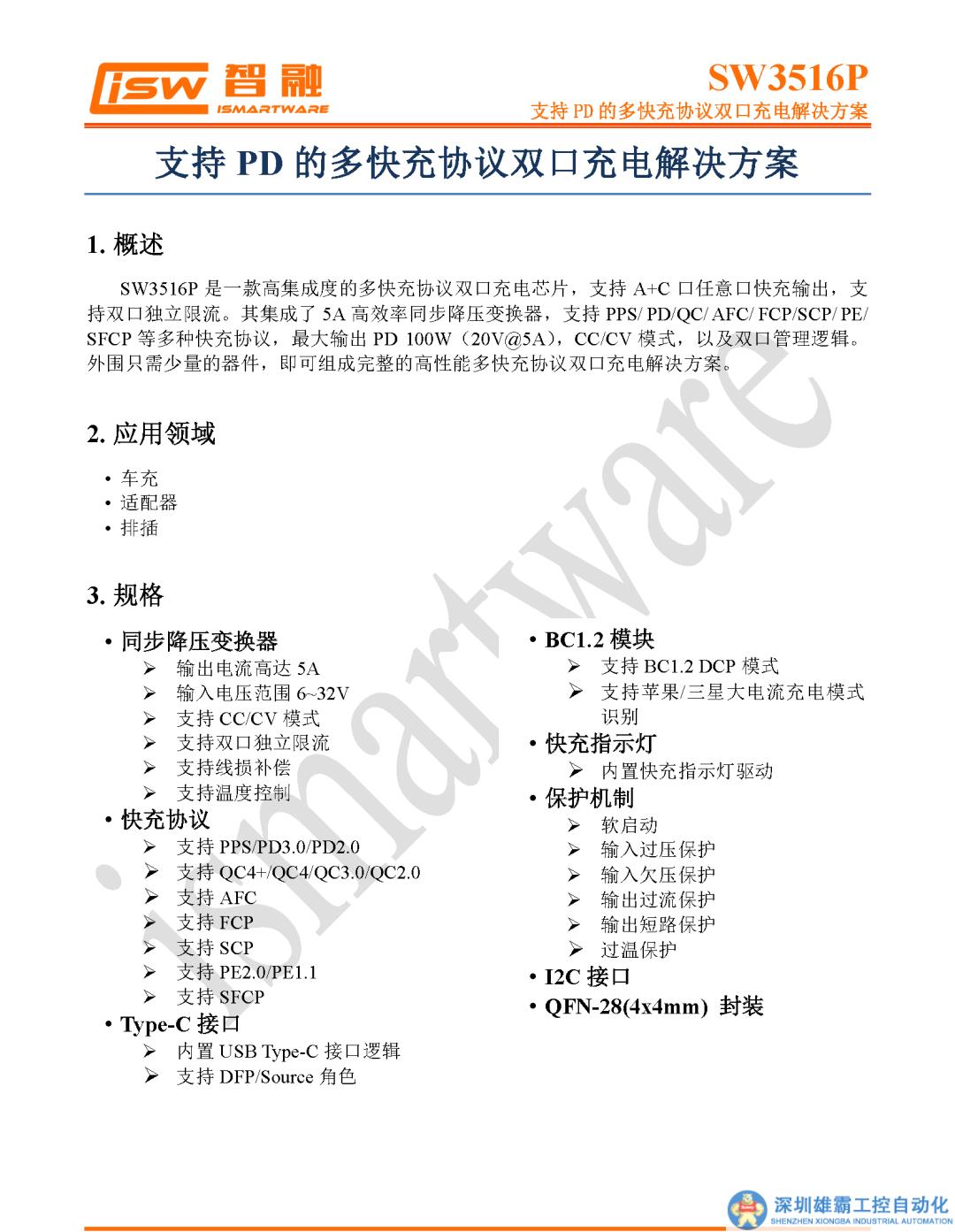

智融 SW3516P 詳細資料。



充電頭網拆解了解到，智融 SW3516P 此前還被閃極100W 3C1A氮化鎵充電器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化鎵變速箱潮充、綠聯MFM認證100W二合一氮化鎵充電站等產品采用，芯片性能質量獲客戶一致認可。

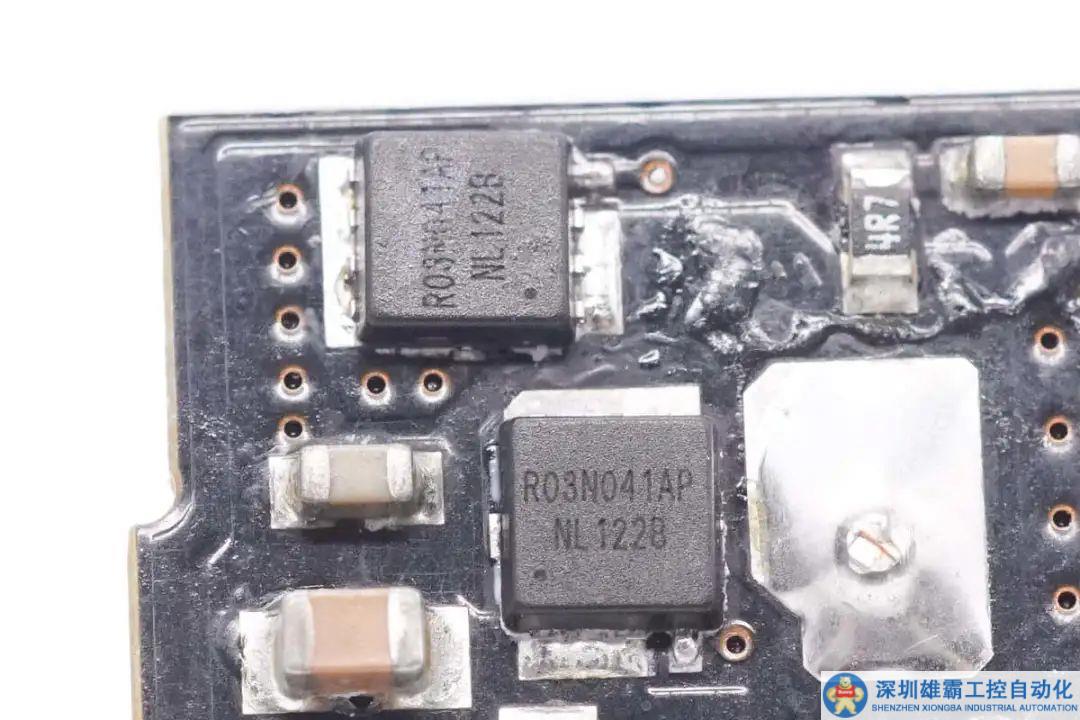

兩顆禾納CWR03N041AP用于同步整流降壓。





輸入端濾波電容規格為47μF 25V。

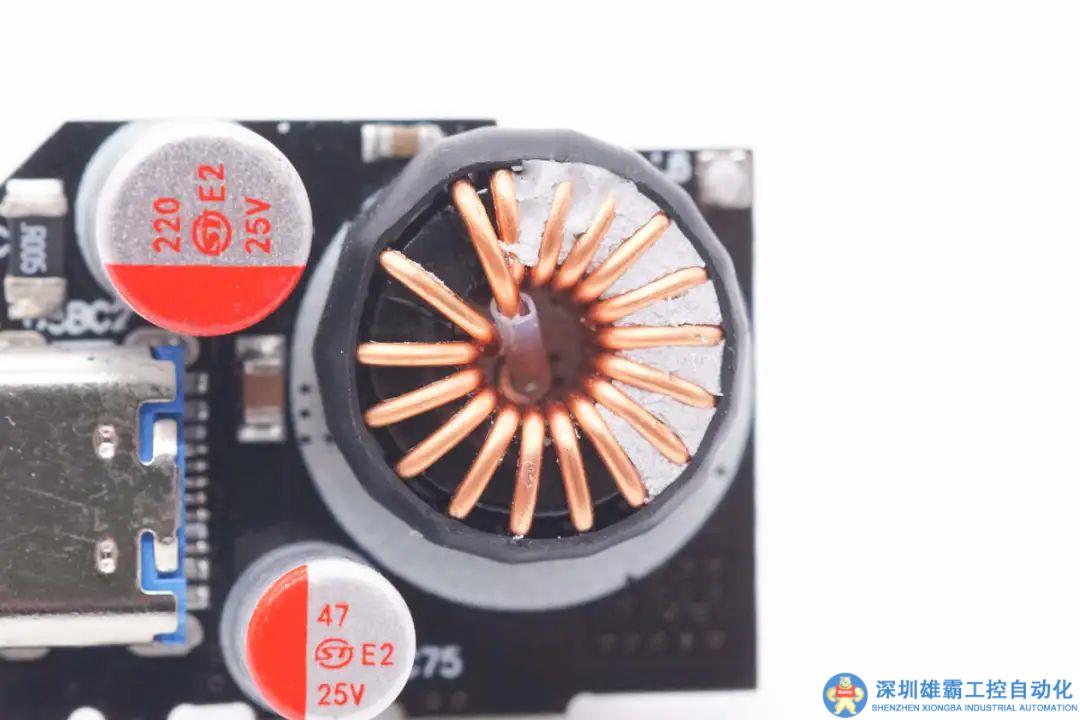

降壓電感采用磁環繞制，外套熱縮管絕緣。

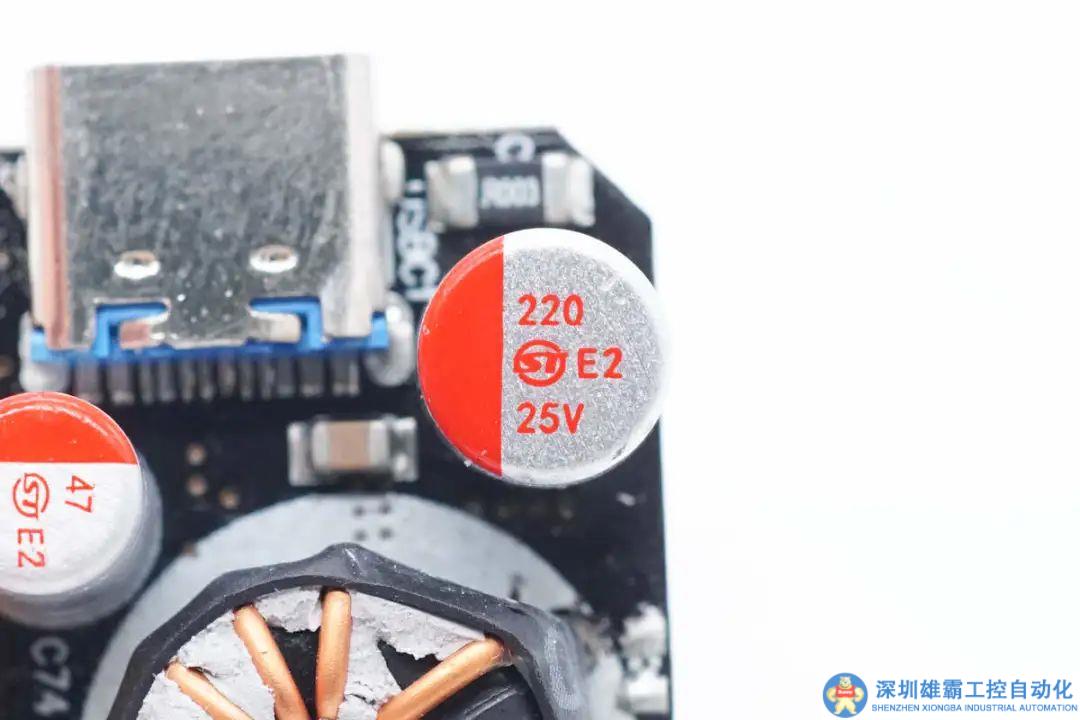

輸出濾波電容規格為220μF 25V。

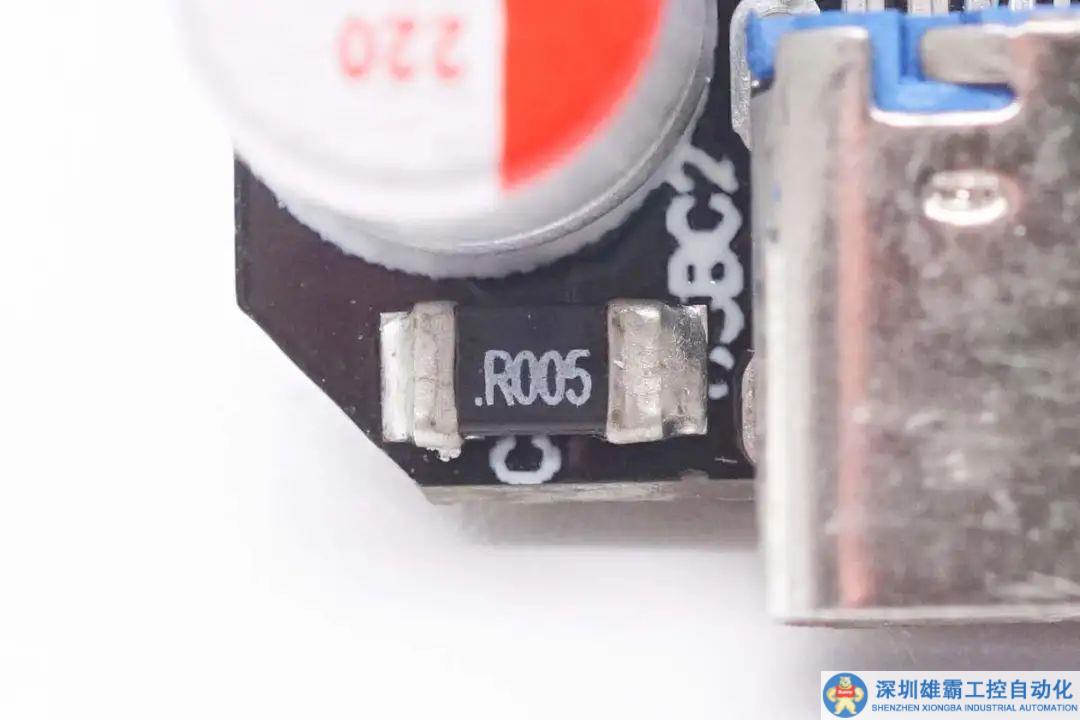

5mΩ取樣電阻用于檢測輸出電流。





USB-C母座采用藍色膠芯。





用于兩個USB-A口的降壓芯片同樣采用智融SW3516P。









兩顆禾納CWR03N041AP用于同步整流降壓。





降壓電感采用磁環繞制，外套熱縮管絕緣。





輸出濾波電容規格為220μF 25V。

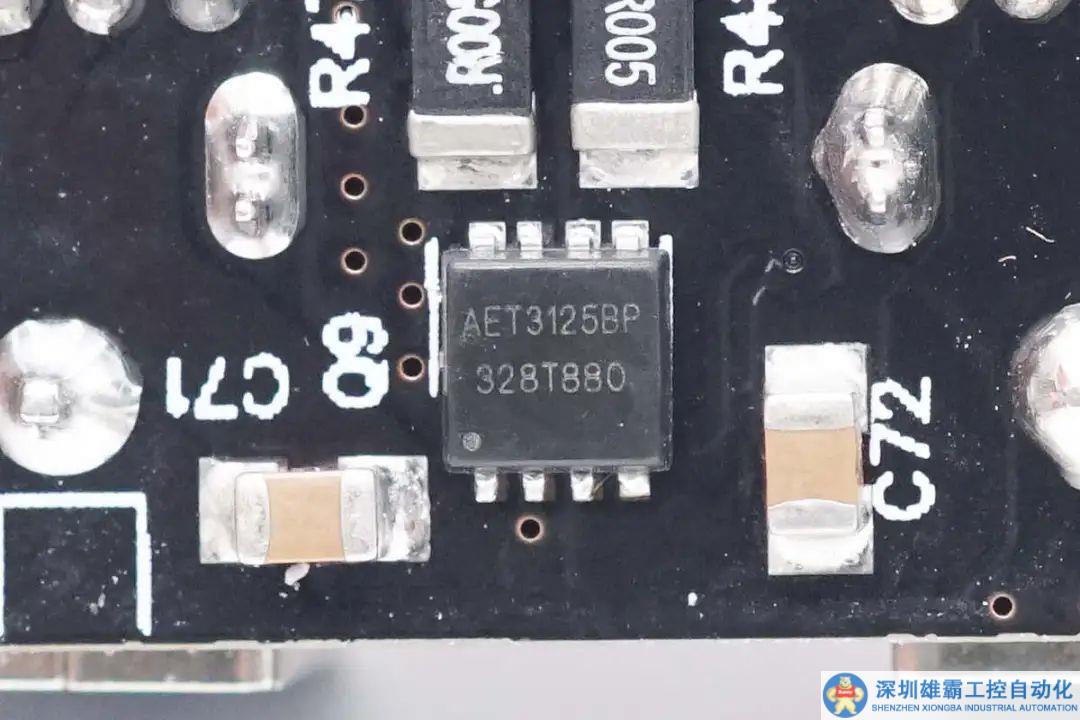

輸出VBUS開關管來自禾納，型號AET3125BP，是一顆雙NMOS，耐壓30V，導阻11mΩ，用于雙USB-A口輸出控制，采用PDFN3030封裝。

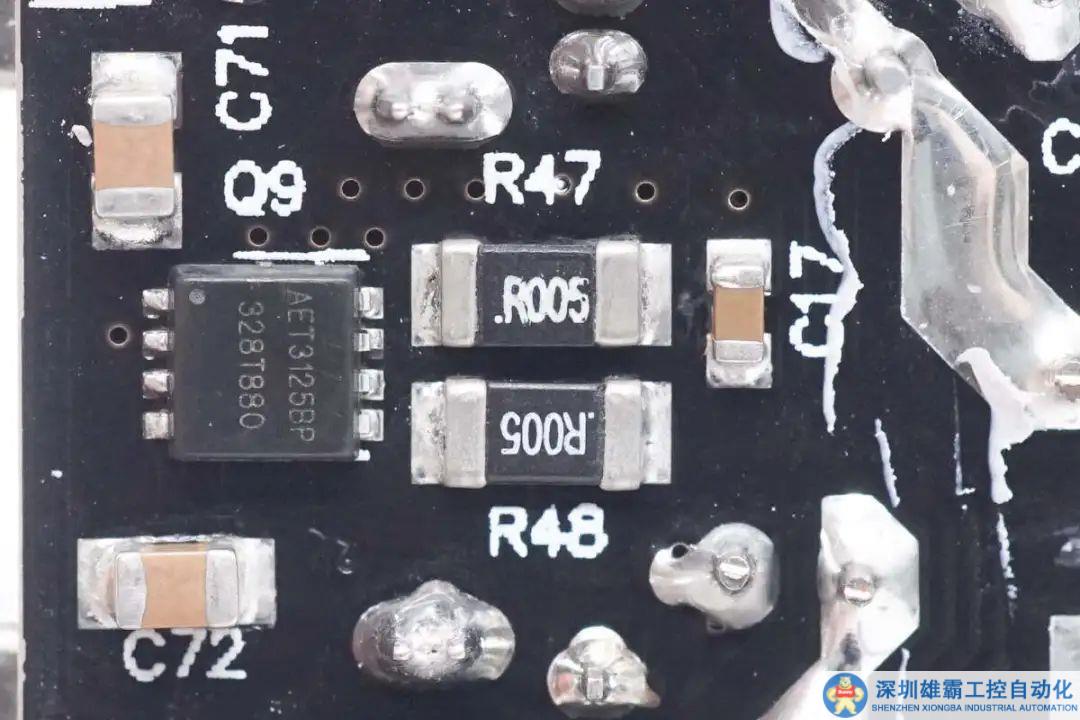

兩顆5mΩ電阻用于檢測輸出電流。

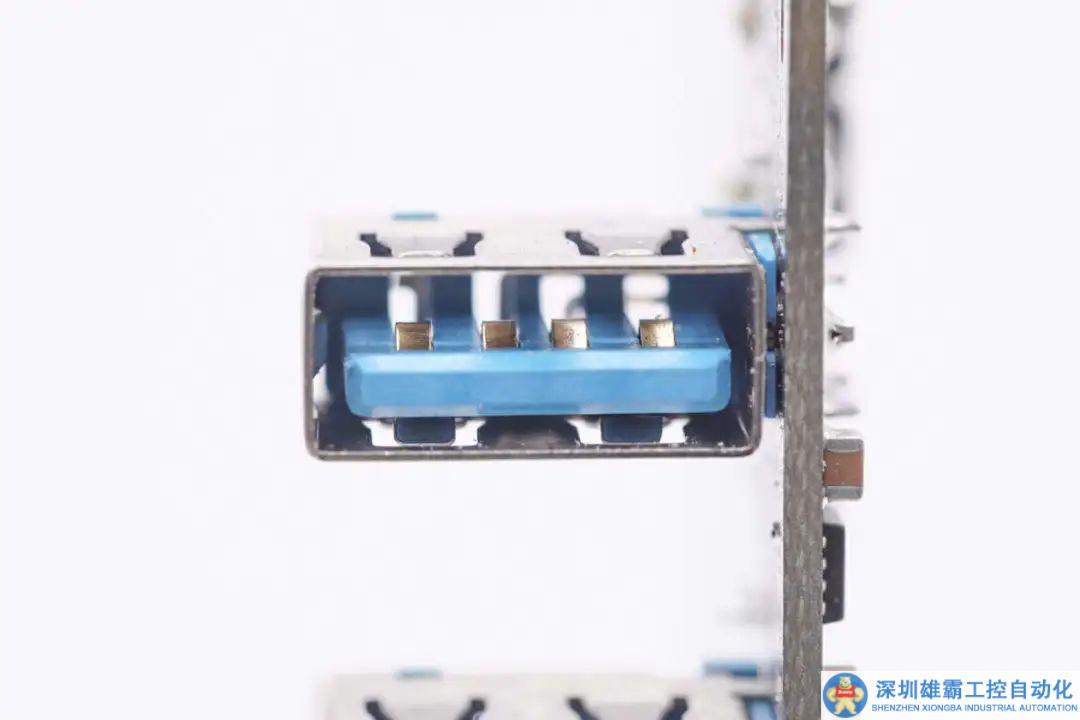

USB-A母座采用過孔焊接固定，藍色膠芯。

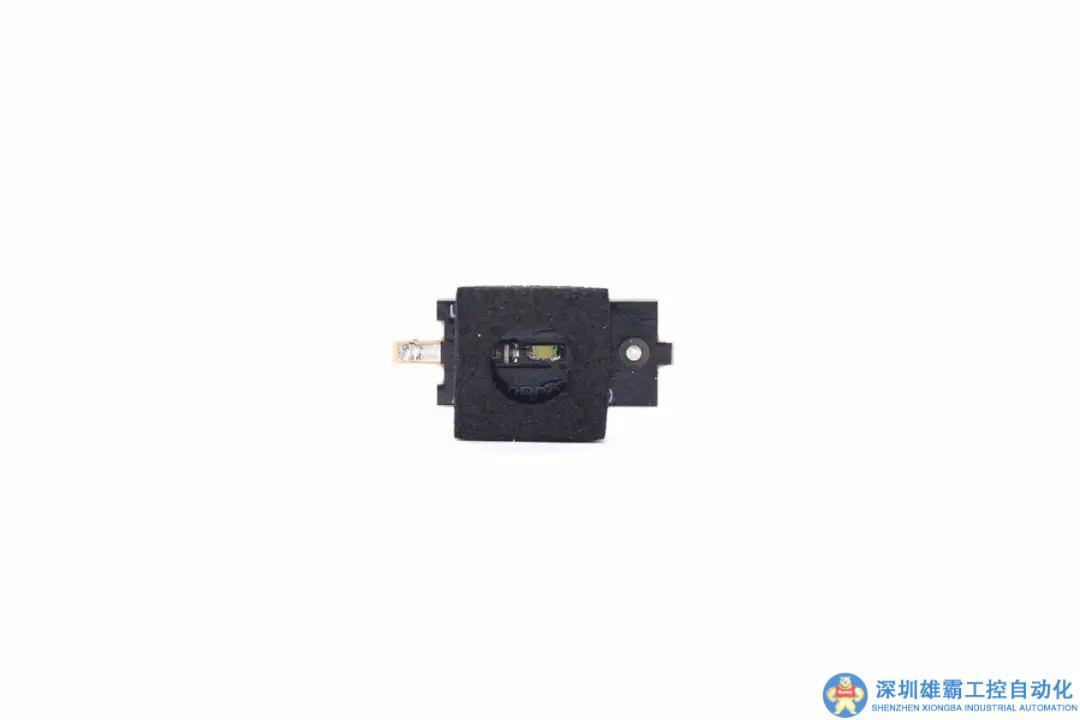

指示燈小板粘貼泡棉遮光。

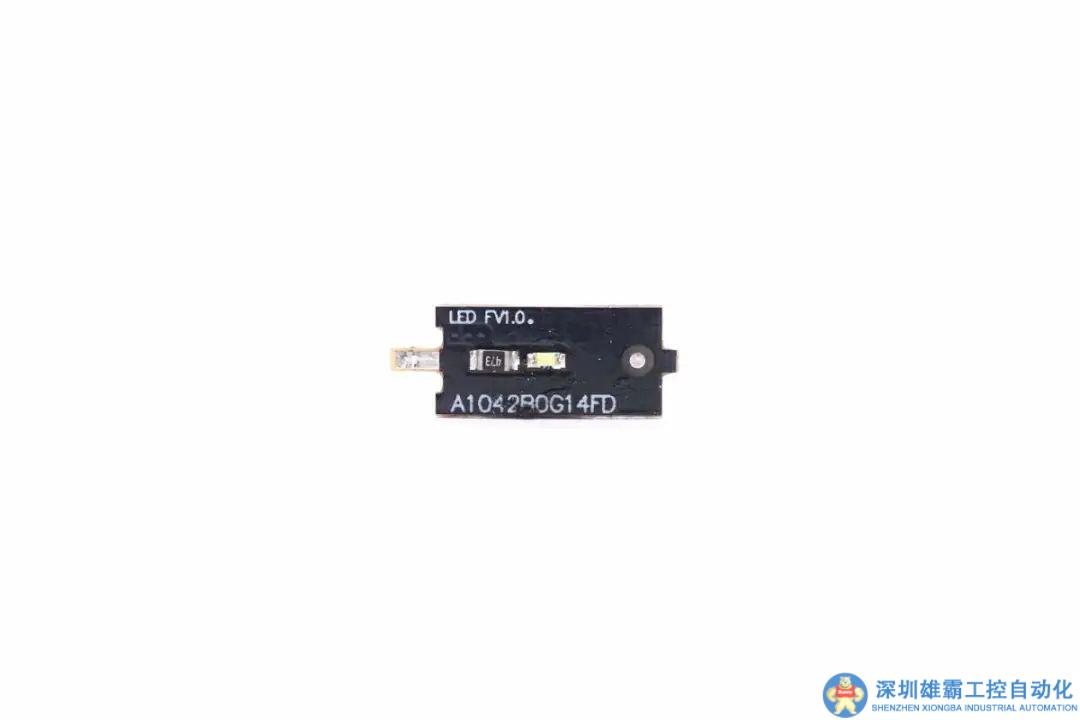

小板正面焊接LED指示燈和限流電阻。

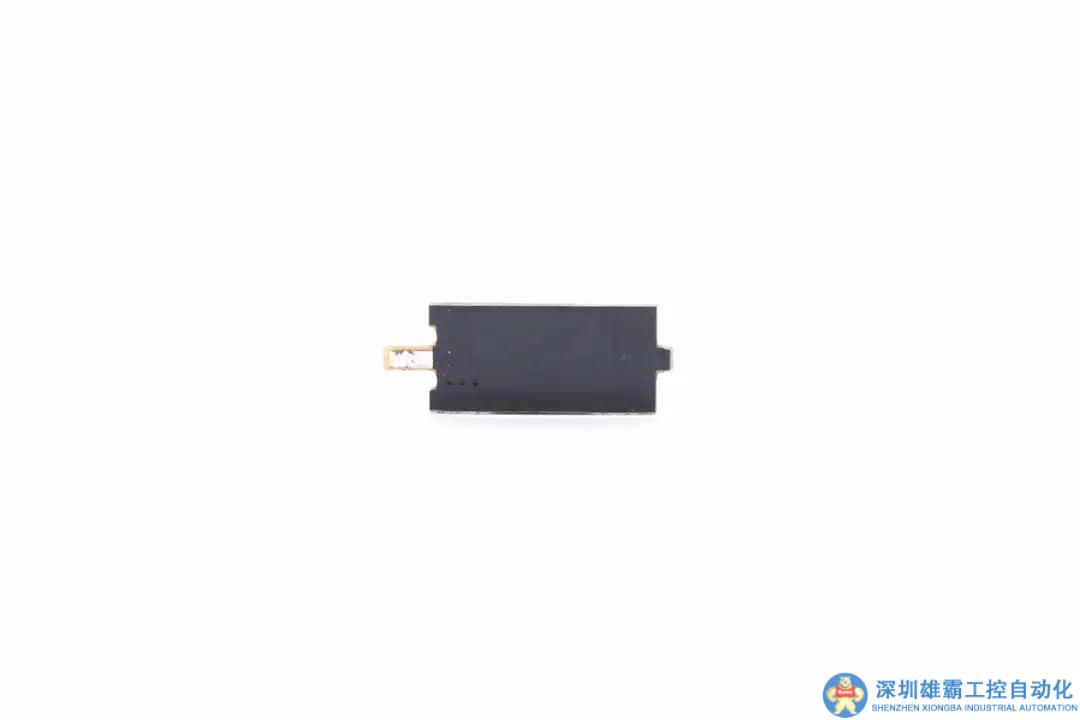

背面沒有焊接元件。

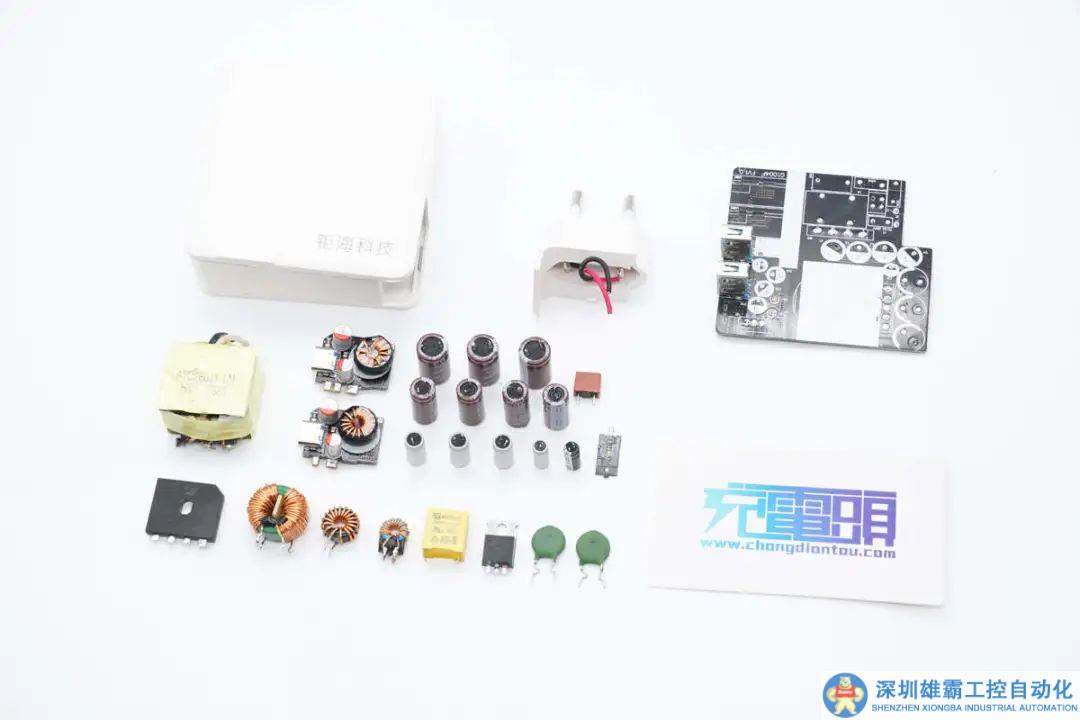

全部拆解一覽，來張全家福。

充電頭網拆解總結

鉅海這款氮化鎵充電器為方形外觀設計，配有歐規固定插腳。充電器具備2C2A輸出接口，USB-C接口支持100W輸出功率，并支持功率自動分配。USB-A口支持30W輸出功率，并支持功率自動分配，可同時滿足手機和電腦同時快充需求。

充電頭網通過拆解了解到，這款充電器內部采用智融SW1106P+SW1608氮化鎵快充電源方案，搭配使用英諾賽科INN700D140C氮化鎵開關管和捷捷微同步整流管，組成固定電壓輸出的開關電源。

輸出采用DC-DC二次降壓方案，使用一顆SW3561H控制兩顆SW3516P進行三路降壓輸出，其中SW3561H內部集成MCU，具備自動功率控制功能，無需外置MCU進行功率自動分配控制。智融科技現已實現氮化鎵快充全套芯片布局，一站式滿足大功率多口快充應用。
