大家好，我是軒哥！

今天想從YAGEO的RC系列電阻說起，談一談經驗豐富的工程師對電阻的認識。

新入行的硬件工程師往往對電子元器件的參數知之甚少，有些同學即便能羅列出一些來，也只是死記硬背出來，對其因果由來都是一知半解的。

接下來我們從一個料號說起，具體談一談小小的一個表貼電阻，到底存在哪些我們?cè)O(shè)計中需要的知識，有哪些是我們不關心又非常重要的參數。

國巨電阻：RC0402JR-07100KL

【RC0402JR-07100KL 】 這是一個國巨品牌的RC系列中的100K的電阻，我的這個簡單的中文描述中涉及了三個知識點：電阻的品牌，電阻的系列，電阻的阻值。

大部分新入行的電子工程師，往往只關注了電阻的阻值，因?yàn)檫@是原理圖設計中最關鍵的一個參數，我們?cè)谠O(shè)計中經常信手拈來的電阻選型首先考慮的就是阻值。

大家都知道，這種阻值不是可以隨意選取的。

比如我想使用一個212K的電阻，對不起，這樣的電阻是沒有廠家生產的，即使有也是非常小眾的。

工程師選擇的時候，也許是為了有利于計算，方便了很多，但是等到真正批量生產的時候就會飽受供貨差，成本高的困擾。

那么我們平時選擇電阻，諸如1K，22K，47K，68K這樣的阻值是怎么定義的呢？

常用電阻值的起源

這里先看一下IEC技術委員

1948年IEC第12技術委員會(無線電通訊)在斯德哥爾摩會議討論過程中，一致同意國際標準化最緊迫的課題之一就是電阻器和0.1uF以下電容器的優先數系列。盡管想使這些系列按照10√10數系標準化，但在若干國家內由于上述元件針對5√10、10√10和20√10允許偏差進行標準化已經采用了12√10數系，而在采用了12√10數系的這些國家中要改變商業慣例是不切合實際的。雖然采用10√10數系更符合ISO的慣例，但考慮到現實情況委員會只能對不得不推薦12√10數系表示遺憾。而優先數E6、E12和E24系列提案是1950年在巴黎會議上被接受的，隨后發布了IEC 63號標準(第一版)。

E系列是一種由幾何級數構成的數列。E系列首先在英國的電工工業中應用，故采用Electricity的第一個字母E標志這一系列，它是以6√10(10開6次方) 、 12√10 、24√10、48√10、96√10 、192√10為公比的幾何級數，分別稱為E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。

我們現在常規的貼片電阻阻值采用E24，E96系列。系列和相應的阻值換算關系，我們用E6來舉例：

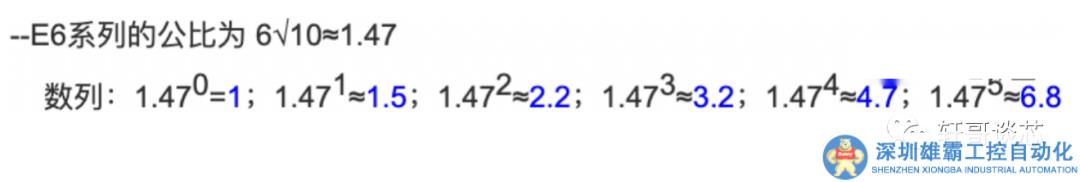

所以我們常常選用的阻值并不是沒有規律的，他是按照上面的公式計算出來的近似值，說起來也是一個標準化史上的一個歷史包袱。講完了這個阻值，我們?cè)倭囊涣牧硗鈨蓚€(gè)不起眼的參數，品牌和系列。

電阻的品牌和質量

就目前來講，研發和制造電阻的廠家非常多，但國巨絕對是占據了電阻市場的半邊天，其他的還有ROHM，Viking，厚生，廣東風華，華新科技在小尺寸市場做的也不錯。而國巨的RC系列是指的一般厚膜電阻，國巨對于電阻的研發進行了很多細分市場，比如汽車專用車規電阻，薄膜電阻，還有專門的高耐壓的陶瓷電阻，金屬氧化物電阻，一般消費類電子最常選用的都是這個RC系列。講到這里跟他家講一個我的研發經歷，曾經一個產品上選擇一顆0805封裝的電阻用于對輸入信號做限流處理，輸入信號是通過一個塑料端子利用線束引入的，需要在組裝的時候進行接插件的對插。開始我們量產的非常順利，幾乎沒有不良，后來由于市場行情，我們將電阻的品牌從國巨切換到Viking，奇怪的事情就發生了。每一批都會有幾個板子的電阻失效，失效模式為阻值變大，后來經過大量的實驗驗證，確認了是由于接插件在接插的過程中導致PCB變形，引起電阻應力失效，而從此中看來，國巨的電阻在可靠性方面確實更勝一籌。

就如上圖中，如果分板受力，則 1 號器件最容易應力形變而失效。雖然說本身確實屬于設計問題，但也不難看出，在元器件的選擇上也是需要關注一下品牌，每個公司有每個公司自己的質量體系標準，生產出的東西標稱參數也許一樣，但出廠檢驗標準，生產制程管控是不完全相同的。相同的問題也會發生在二極管，mos管上，大家可以先點擊關注，我會在后面的文章中分享失敗案例 。OK，我們討論到這里肯定不是結束，其實才剛剛開始，因?yàn)殡娮柽€有很多重要的參數我們沒有聊呢。

電阻的精度

電阻另一個很重的參數是精度，常用的精度分為兩種，5%和1%。我們?cè)谠O(shè)計電路過程中，尤其是針對模數轉換的電路，或者模擬運放等電路中，常常需要選擇1%精度的電阻，而對于上下拉電阻，限流電阻等要求不高的場景可以使用5%的精度。在以往的經驗中，我們往往會認為5%的電阻肯定便宜，1%的會貴很多，所以在選擇的時候傾向于選擇5%的多一些，其實這個是分情況的，如果是在大批量生產過程中，從生產可制造性的角度看，選擇相同參數的電阻是最有利的，在整個生產制造環節，減少物料種類，提高單一物料用量才是最經濟的。

電阻的溫漂

溫漂也是在精密的模擬電路中常常被關注的。電子產品的設計往往需要考慮產品的工作環境，我們?cè)O(shè)計的產品既要能在零下10度正常工作，也要能在50度的高溫環境正常工作，這里就需要工程師考慮各種器件的溫漂情況，考慮自己的設計冗余，是否禁得住考驗。溫漂對于電阻來說主要是衡量其阻值的溫度漂移，尤其在一些小信號放大的處理中，要權衡是選用更好的溫漂性能的電阻，還是改善電路設計來避免環路收到參數漂移的影響。除了電阻，這方面最值得關注的就是三極管了，這塊會在單獨章節來闡述，記得關注哦?。

電阻的封裝對應的功率和耐壓?jiǎn)栴}

接下來我們?cè)賮?lái)看一下RC0402中的封裝信息 - 0402。入圈幾年的工程師應該都有所了解，目前的制造工藝其實是往小型化發展，電阻也不例外。早在2018年電子元器件缺貨時就顯現出來，很多大廠都放出消息，不在生產大封裝的器件，國巨也對大尺寸的封裝接連漲價，畢竟對于通用型號肯定是尺寸越小成本越低，對于廠家來說利潤就越足。這一點在MLCC市場表現得更為嚴峻。那一時段幾乎大廠們聯合起來一樣，不是缺貨就是漲價，說是為了整個行業小型化推進進行的措施，不過現在看來似乎也沒有太多的改變。畢竟今年缺的是芯片，電阻今年更多的是看熱鬧。電阻不同的封裝形式會對應不同的功率。沒錯，功率也是電阻的一個非常重要的參數，部分工程師對電阻功率的關注并不夠，在設計的時候一味的小型化，最后導致產品各種燒毀和失效。

小型化同時對于加工，PCB的CAF，以及耐壓和爬電距離提出更多挑戰，后期文章深入講解 。

從國巨的規格書中的截圖（如上所示）看，不同封裝大小的電阻對應的功率是不同的，甚至于相同封裝的電阻也會表現出不同的功率，這是因?yàn)橛行╇娮柘盗凶隽斯β侍嵘?，可以耐受更高的功率?/p>

聊到這里不得不提一下電阻的耐壓?jiǎn)栴}，因?yàn)檫@個耐壓實際上和功率是有一定關系的。很多工程師對于電阻的耐壓很詫異，電阻的原理就是對電流起到一定的阻礙作用，為什么會有耐壓一說的？沒錯，電阻是有耐壓的，首先可以根據datasheet中描述的，電阻耐壓跟封裝的基本關系是：

但是只關注這個關系還遠遠不夠，因?yàn)樵谝?guī)格書中對于耐壓的計算公式還有如下規定

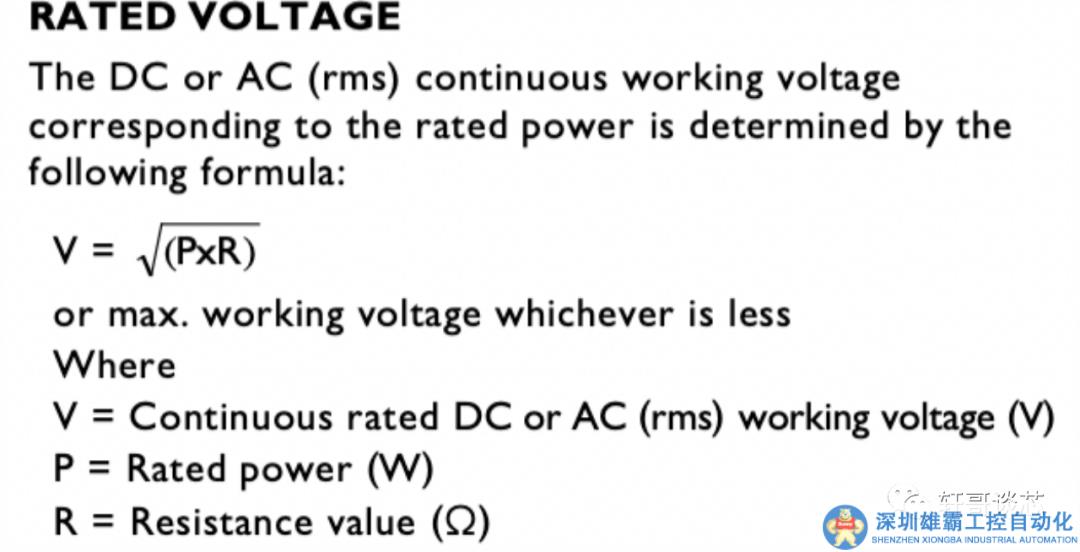

V = √（P * R），假設我們?cè)O(shè)計中確定了封裝，那么電阻的耐壓值就和阻值相關了，這個時候要尤其關注電阻的耐壓參數。比如我們?cè)O(shè)計一個信號的前級濾波電路，選擇了0402的1/16W的電阻，如果我們的阻值為10K，那么我們最高能加在電阻兩端的電壓為：√（10K* 1/16W）= 25V。如果我們?cè)陔娮鑳啥思与妷?5V，其實算下來也說明功率已經達到標稱功率值了，這個時候的耐壓值并不是0402對應的50V耐壓值。好了，說了很多，最后還想說一下datasheet中提到的電阻的耐流值，從而引申出0R電阻。

規格書中沒有提及0R電阻，標注參數都是從1Ω開始的，其實對于0R電阻，數據手冊中是采用Jumper來描述的，因?yàn)?R電阻更多時候的確像個跳線一樣。0R電阻的真實阻值一般會設計在20mR或者50mR，他們所能流過的電流也相應的根據阻值和功率計算出來。關于0R電阻的用法我也會在后面的文章中繼續闡述。
