Razer雷蛇是知名的游戲外設品牌，很多游戲鼠標、鍵盤等產品設計得很炫酷。即便是對該品牌很熟悉的人，也可能有相當一部分想不到雷蛇還推出過充電器，若真看到或買到了，想必也會很好奇雷蛇的充電器做得怎么樣吧？

最近充電頭網就拿到了雷蛇一款65W氮化鎵充電器，和此前拆解過的其它雷蛇充電器相比，這款充電器配備的是USB-C接口而非自帶輸出線，下面就對其進行詳細拆解，一起來看看。

此前充電頭網還拆解過雷蛇靈刃280W氮化鎵電源適配器、雷蛇65W USB PD快充充電器、雷蛇45W USB PD充電器等產品，歡迎查閱。

雷蛇65W氮化鎵充電器外觀

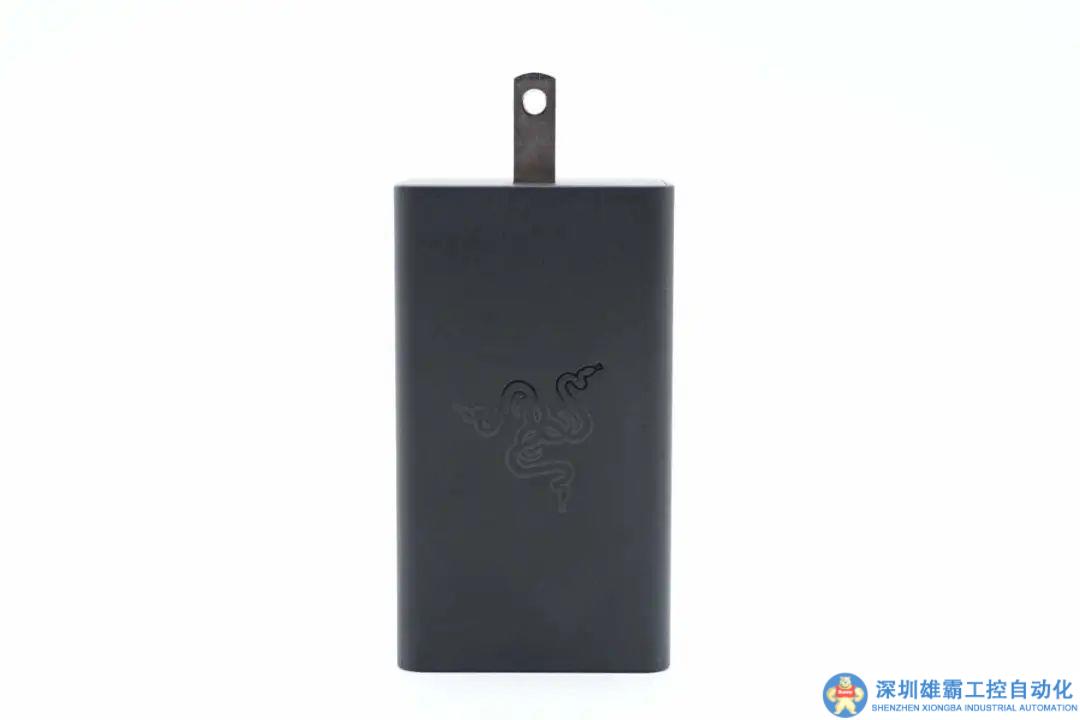

雷蛇這款充電器采用時下主流長條柱狀造型設計，通體黑色，外殼表面磨砂抗指紋，輸入端配備固定國標插腳。

機身正面中心設計有雷蛇品牌logo。

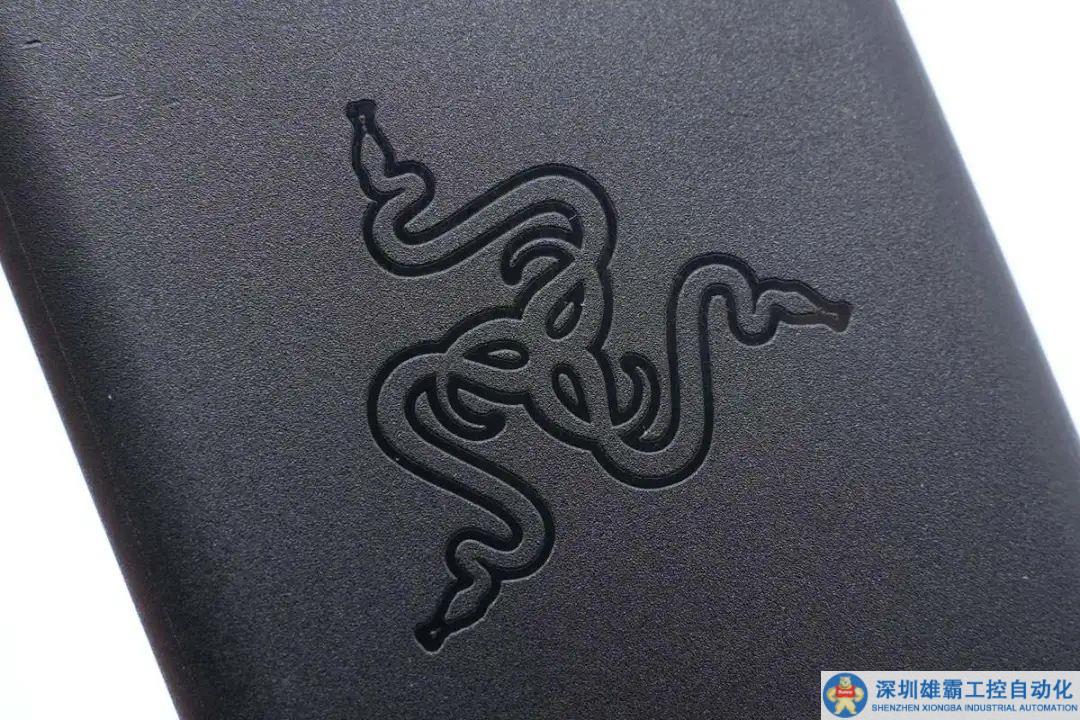

雷蛇品牌logo特寫。

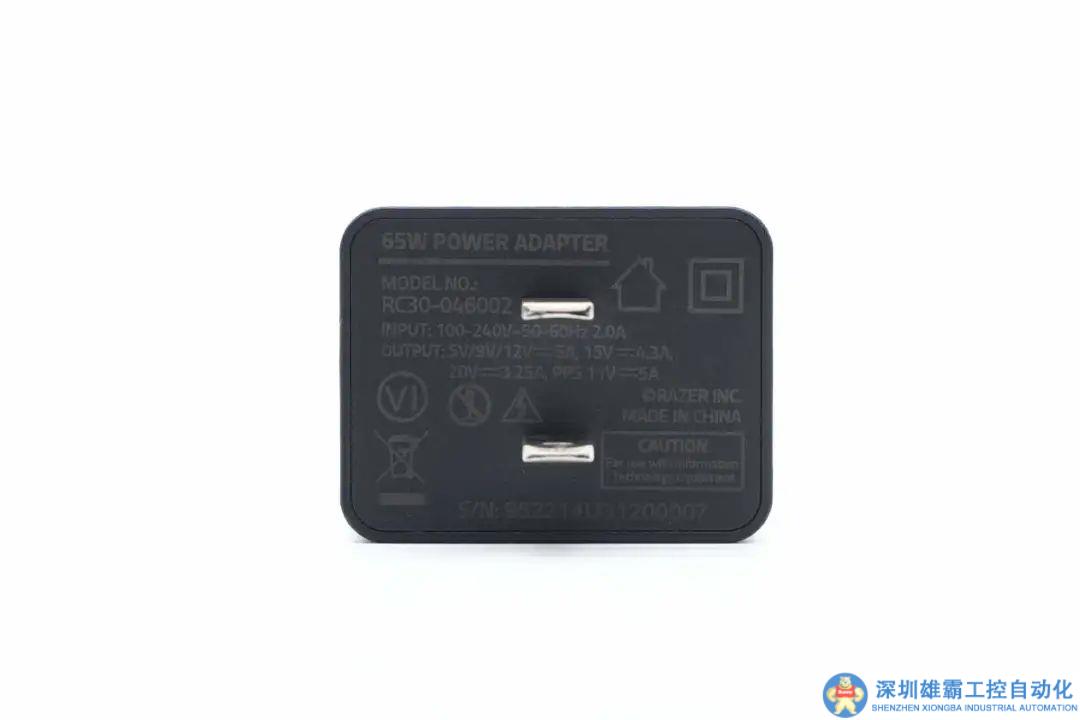

輸入端外殼上印有充電器參數

型號：RC30-046002

輸入：100-240V~50/60Hz 2.0A

輸出：5V5A、9V5A、12V5A、15V4.3A、20V3.25A

PPS：11V5A

產品通過了VI級能效認證。

輸出端居中設計但USB-C接口，黑色膠芯不露銅。

測得雷蛇65W氮化鎵充電器機身高度為70.96mm。

寬度為40.45mm。

厚度為31.46mm。

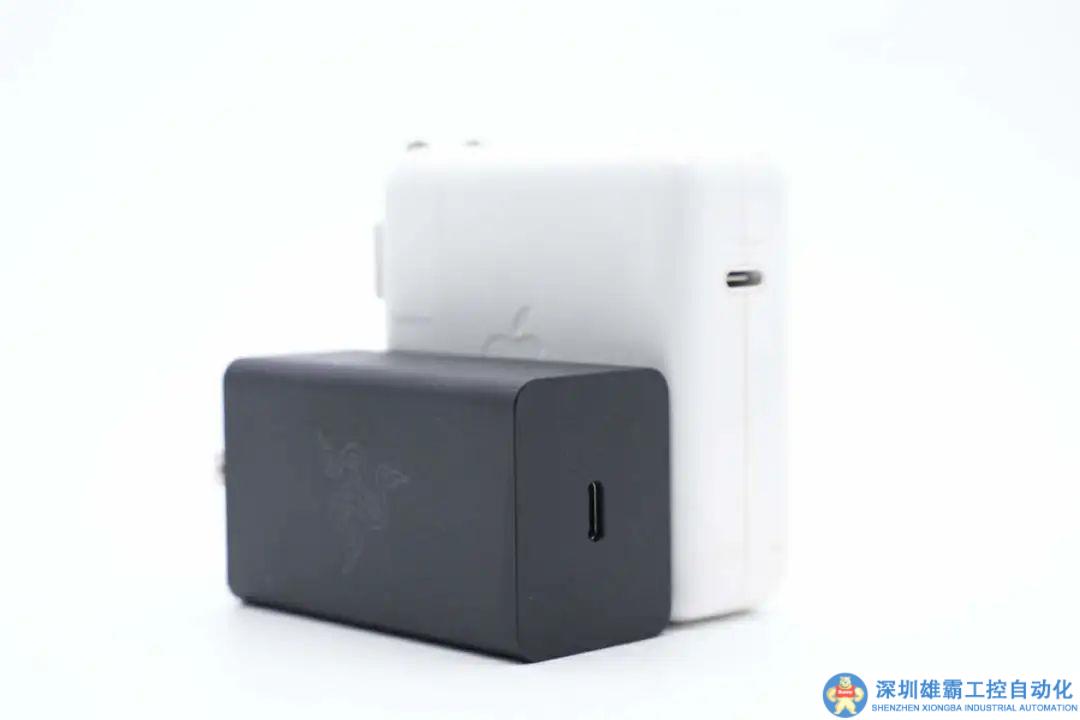

和蘋果61W充電器對比，體積優勢明顯。

充電器拿在手上的大小直觀感受。

另外測得其重量約為128g。

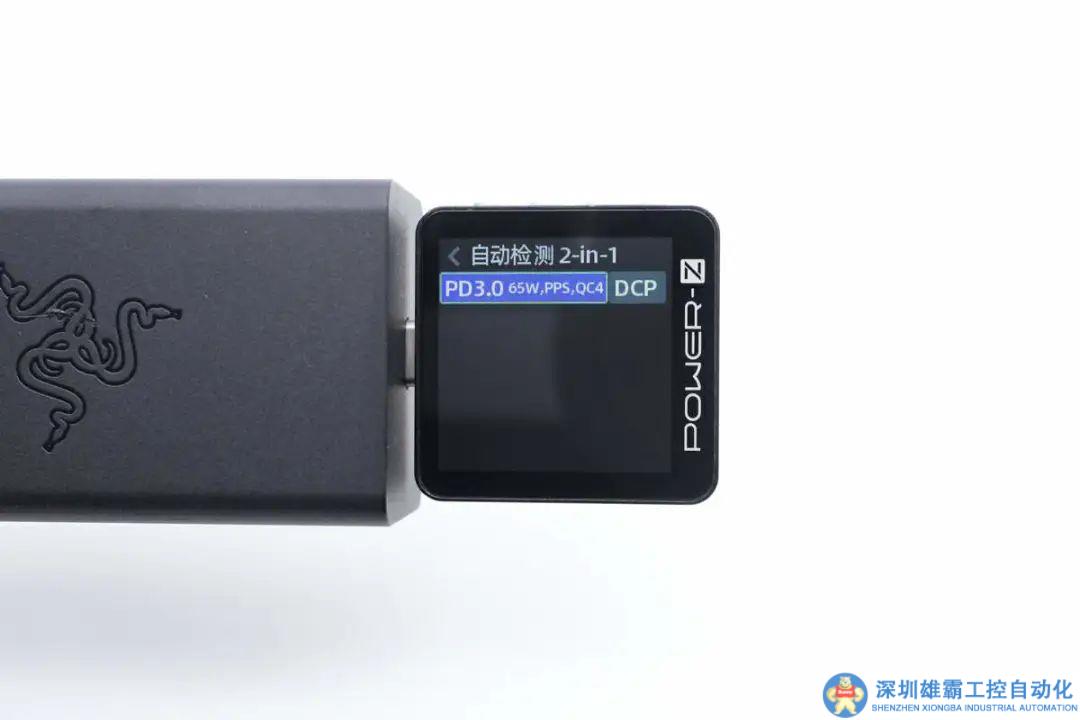

使用ChargerLAB POWER-Z KM003C測得USB-C口支持PD3.0、PPS、QC4、DCP充電協議。

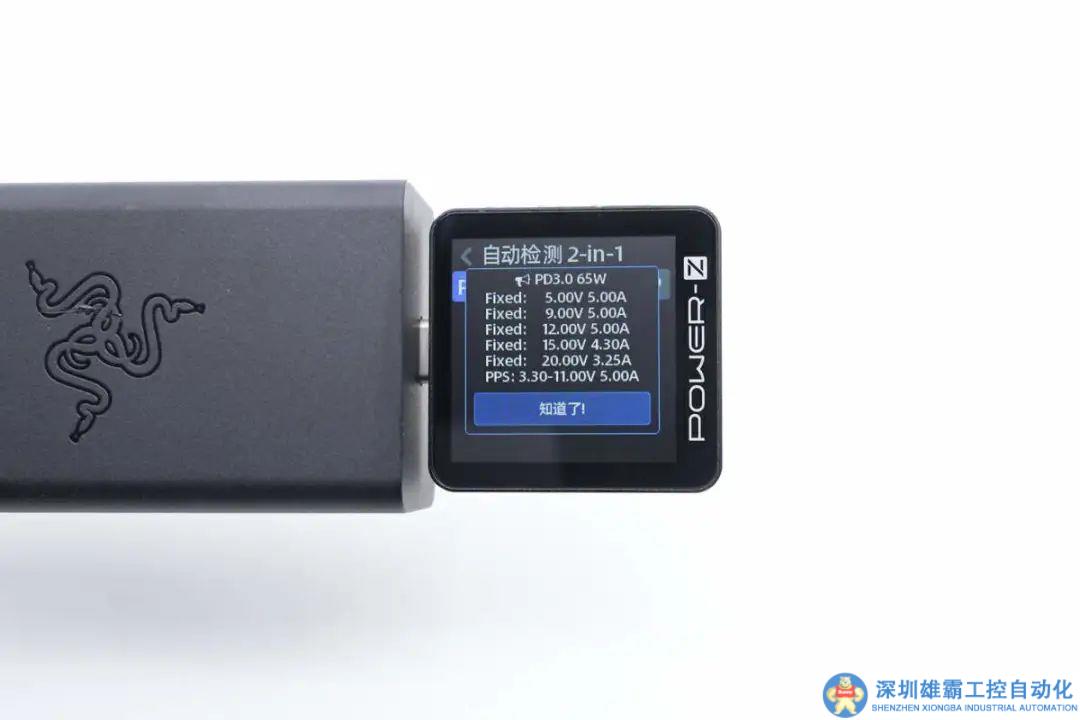

并且PDO報文顯示接口還具備5V5A、9V5A、12V5A、15V4.3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

雷蛇65W氮化鎵充電器拆解

在了解雷蛇這款65W氮化鎵充電器的外觀和基本性能后，下面接著對其進行拆解，一起來看看。

將輸入端外殼拆開，金屬彈片與插腳壓接，彈片通過與PCB板接觸實現通電。

PCBA模塊包裹絕緣麥拉片以及黃銅散熱片，散熱片自身通過卡扣固定，和PCB板通過錫焊連接固定。

拆掉散熱片，PCBA模塊上變壓器、電容等器件填充導熱膠，包裹麥拉片絕緣。

測得PCBA模塊長度為66.65mm。

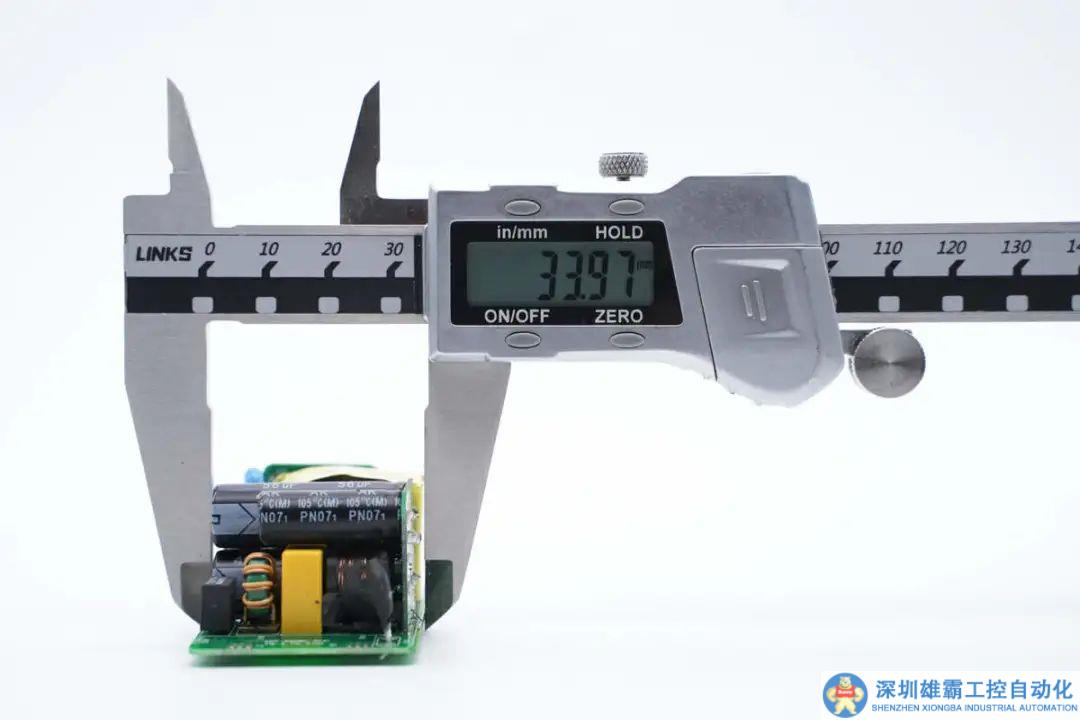

寬度為33.97mm。

厚度為24.48mm。

將導熱膠清理干凈，主板側面以及輸出端均焊接有小板，側面小板上設有高壓濾波電解電容。

主板背面一覽，設有開關電源主控芯片、初級開關管、光耦以及同步整流芯片，外圍電路看著相當簡潔。

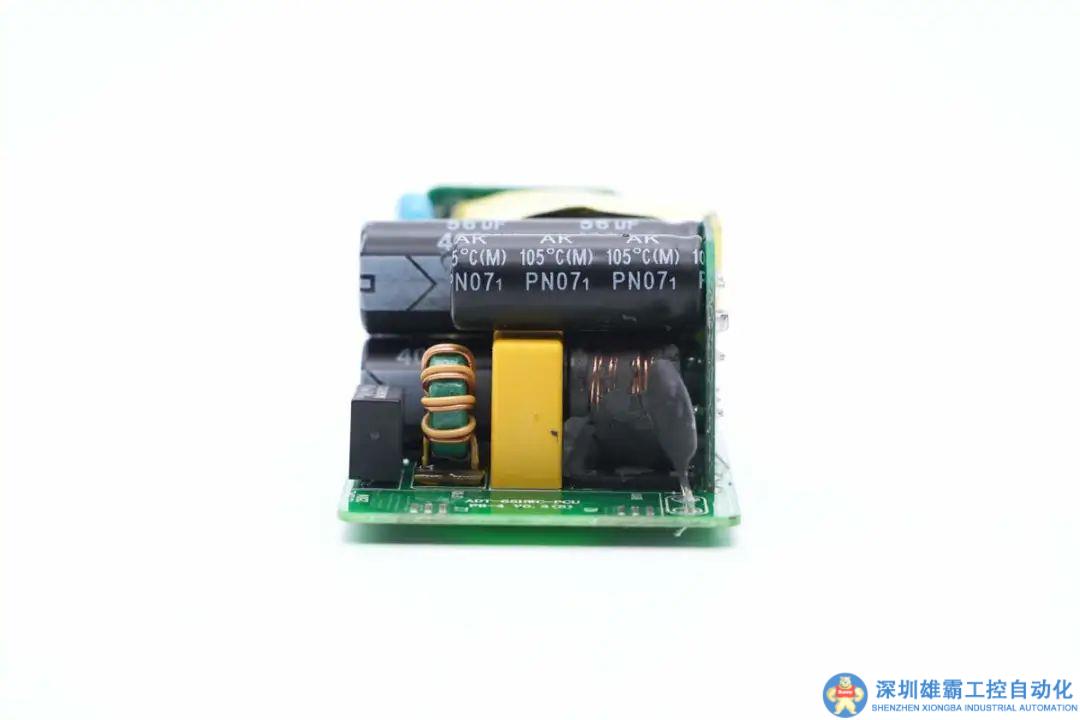

PCBA模塊輸入端一覽，主板上有延時保險絲、共模電感、安規X電容、NTC熱敏電阻。

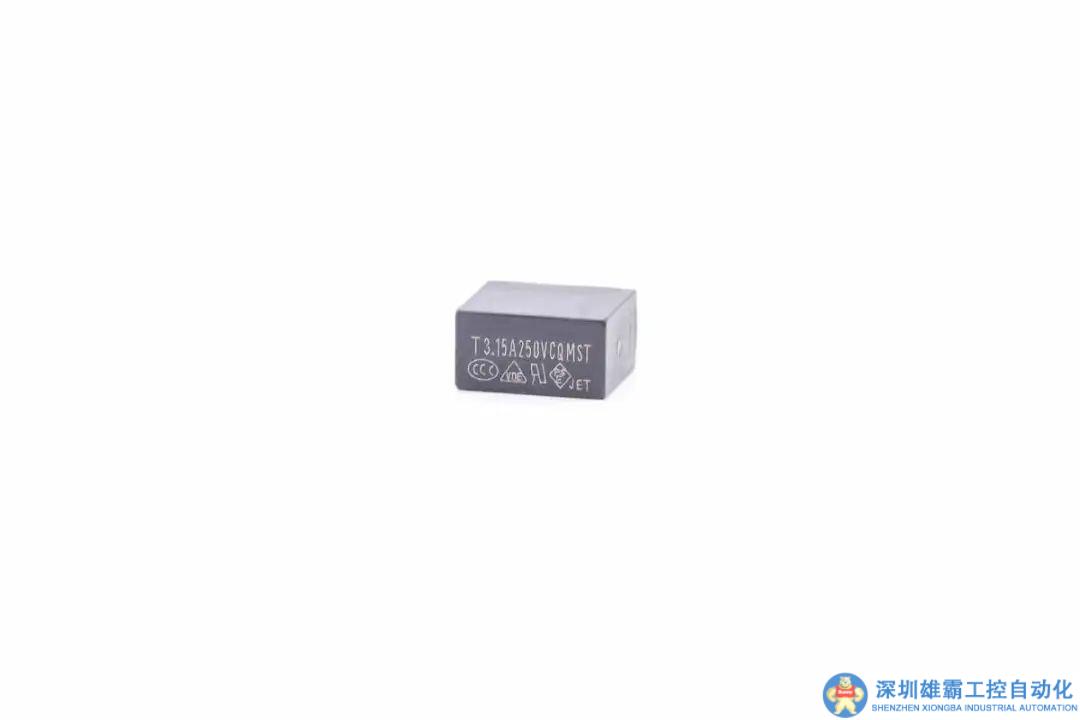

延時保險絲特寫，規格為3.15A 250V。

共模電感雙線繞制，用于濾除EMI干擾。

安規X2電容特寫，容量0.1μF。

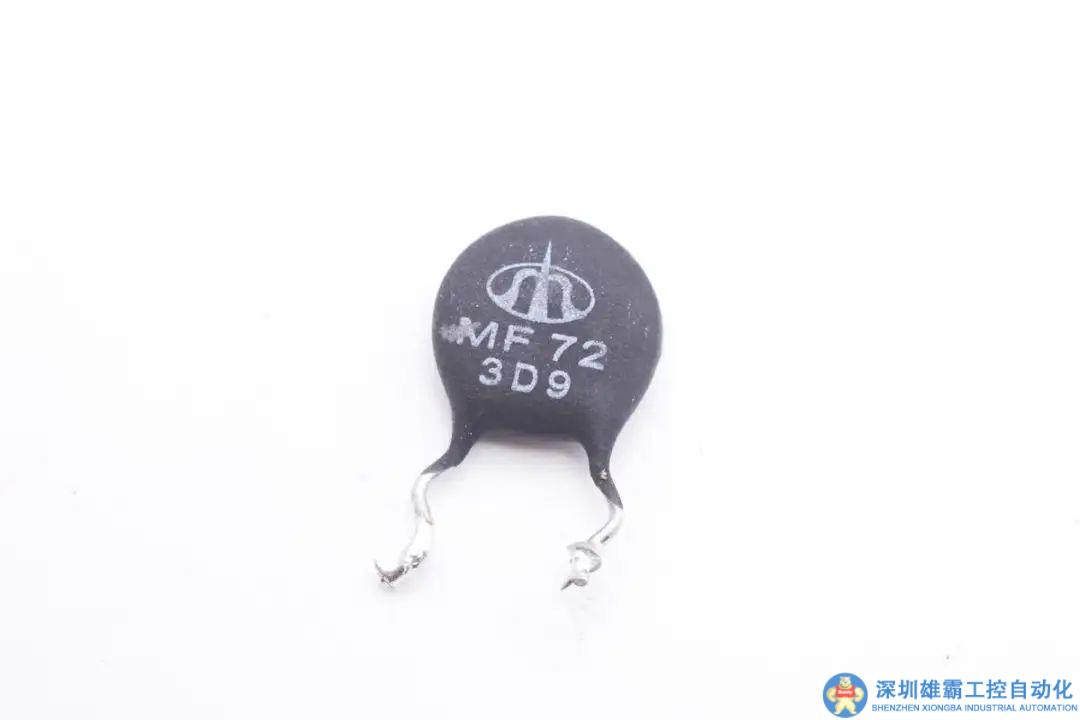

NTC熱敏電阻特寫，用于抑制上電浪涌電流。

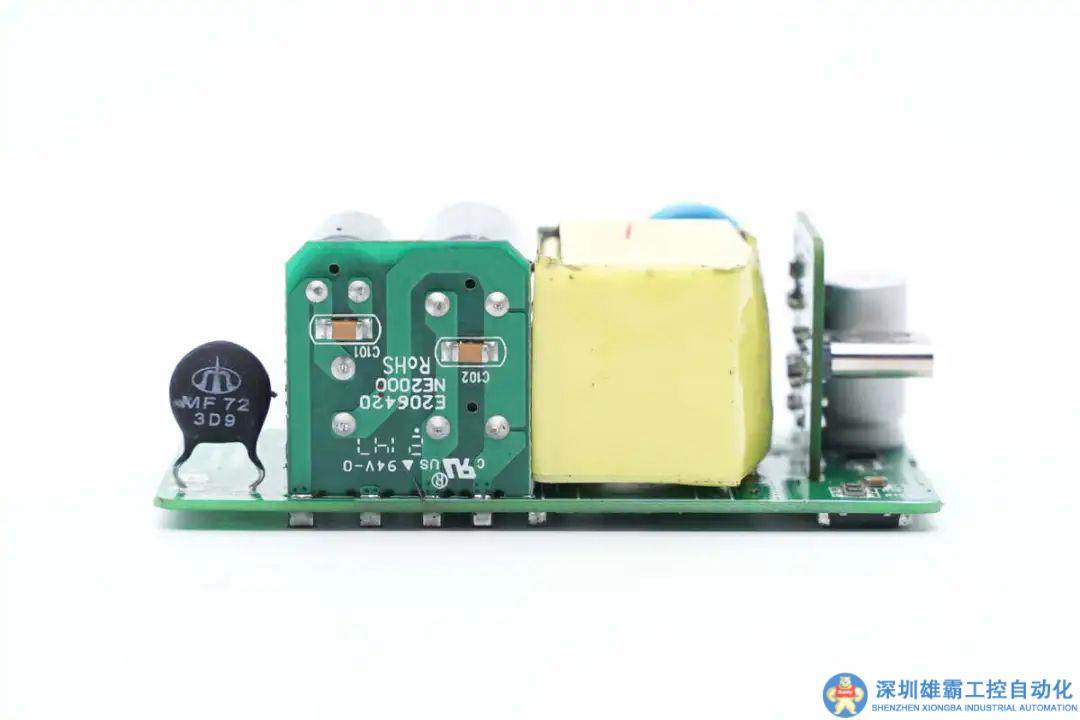

側面小板背面設有兩個小電容，小板右側是變壓器。

模塊另一側一覽，變壓器同區域還有主控芯片供電電容以及一大一小兩顆Y電容。

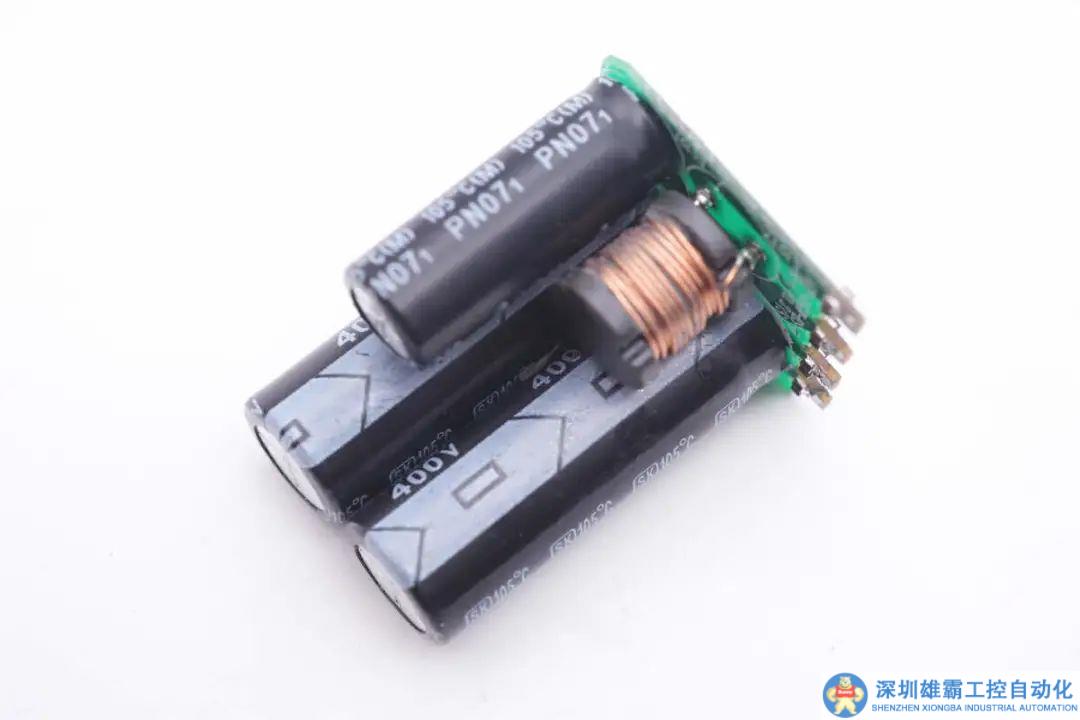

將側面小板拆下，可以看到小板正面設有濾波工字電感以及三顆高壓濾波電解電容。

輸出端一覽，主板上設有一顆濾波固態電容。

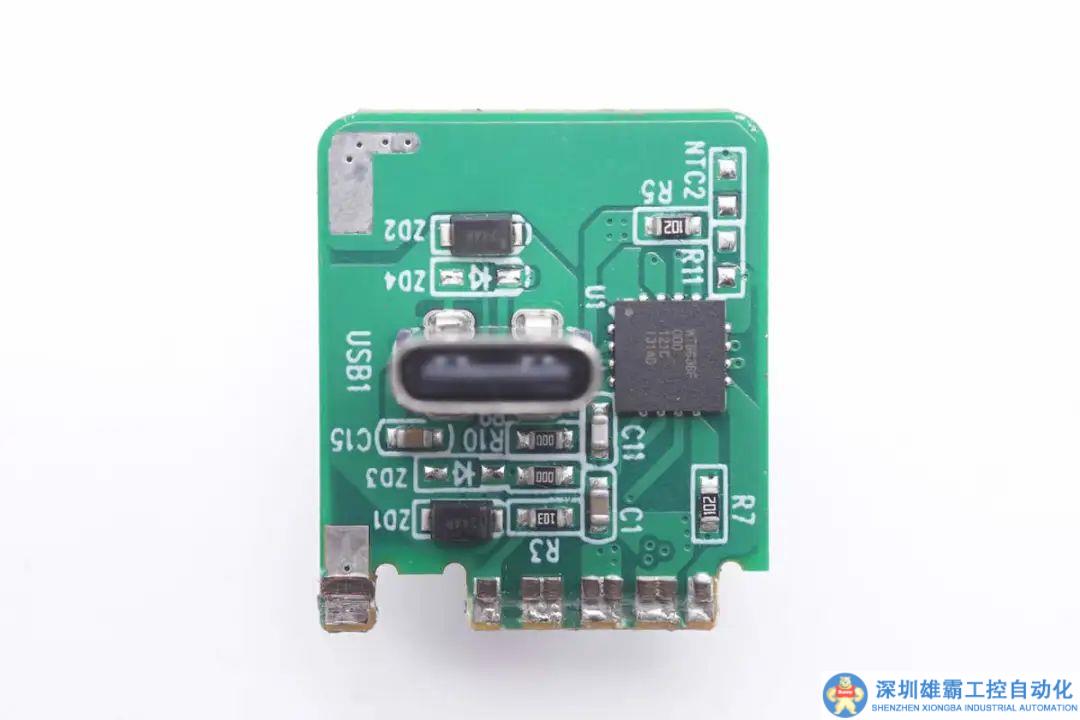

將輸出端小板拆下，正面設有協議芯片。

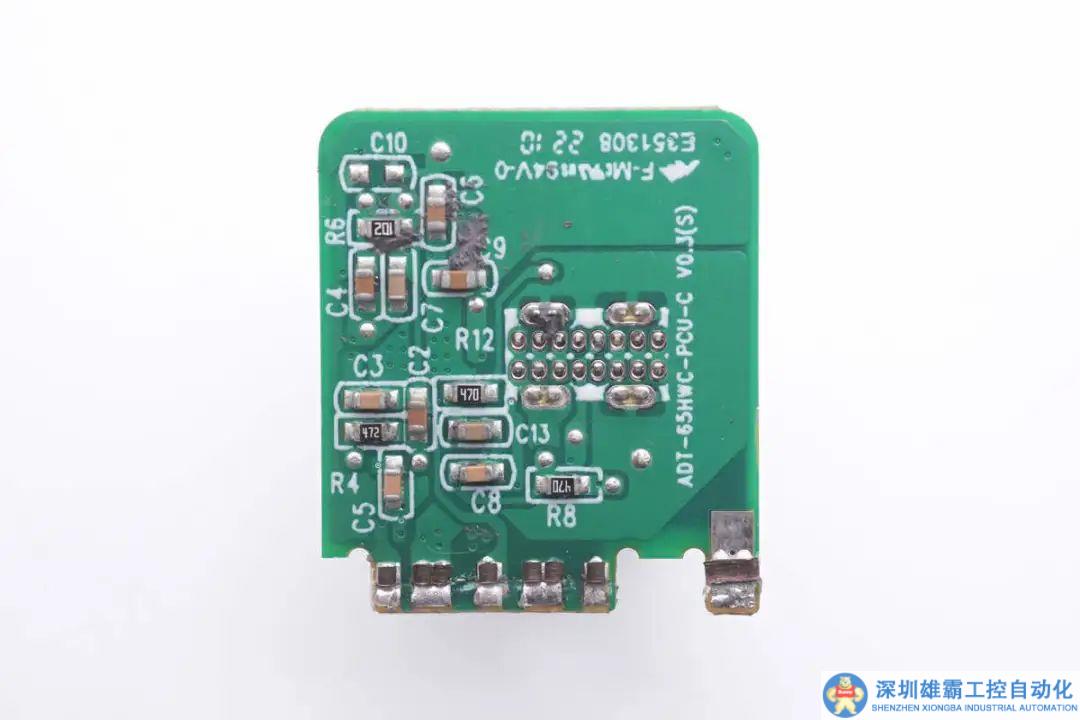

小板背面沒有重要器件。

將正面器件和小板拆掉后，可以看到主板上有整流橋以及輸出VBUS開關管。

整流橋?yàn)橘N片焊接。

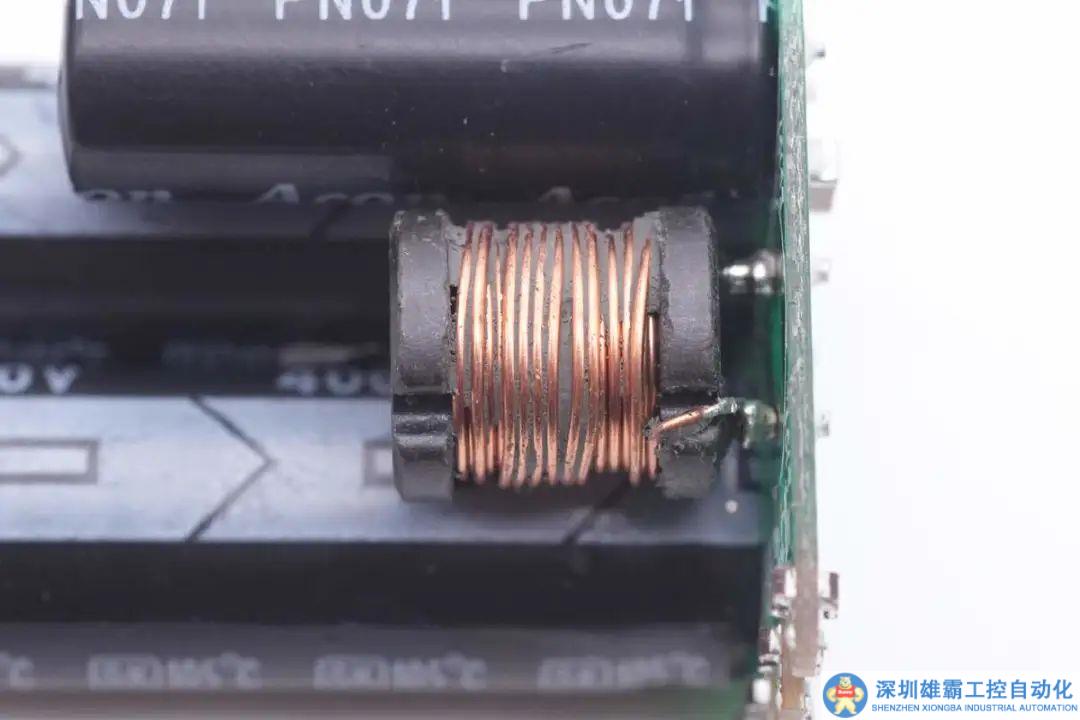

工字濾波電感特寫。

三顆高壓濾波電解電容中，短的一顆來自Acon新中元，規格為400V 27μF。

另外兩顆長電容來自Su'scon冠坤，規格都是400V 56μF。

主控芯片供電電容也是來自冠坤，規格為200V 4.7μF。

主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。在主控芯片上方是一顆熱敏電阻，用于檢測充電器內部溫度，進行過熱保護。

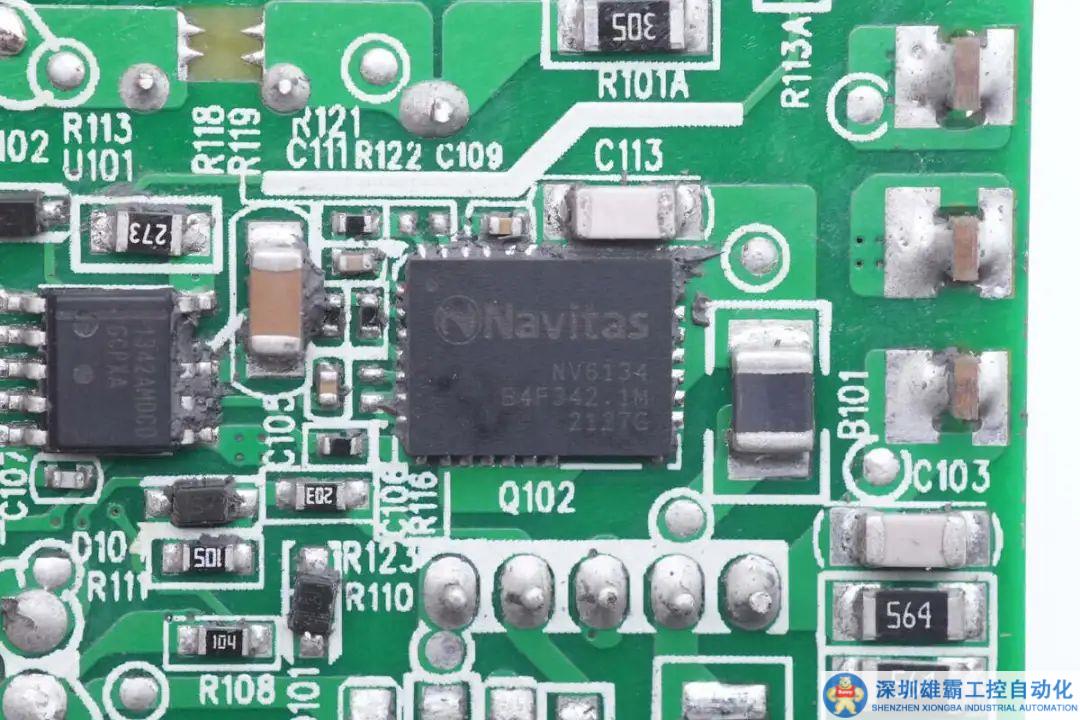

氮化鎵功率芯片來自納微半導體，型號NV6134，該芯片內置驅動器以及高精度無損耗電流采樣電路，260mΩ導通電阻，耐壓650V，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積。

納微NV6134A詳細資料。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被iQOO 120W氮化鎵閃充、摩托羅拉68W氮化鎵充電器、戴爾60W氮化鎵快充、OPPO 50Ｗ餅干氮化鎵快充、小米65W 1A1C氮化鎵快充充電器、努比亞65W氘鋒三口氮化鎵快充、聯想YOGA 130W雙USB-C口快充等知名品牌的數十款產品采用。

變壓器特寫，ATQ23磁芯，嚴密纏繞膠帶絕緣。

藍色Y電容特寫，來自STE松田電子。

另一顆藍色Y電容特寫，也是來自松田電子。

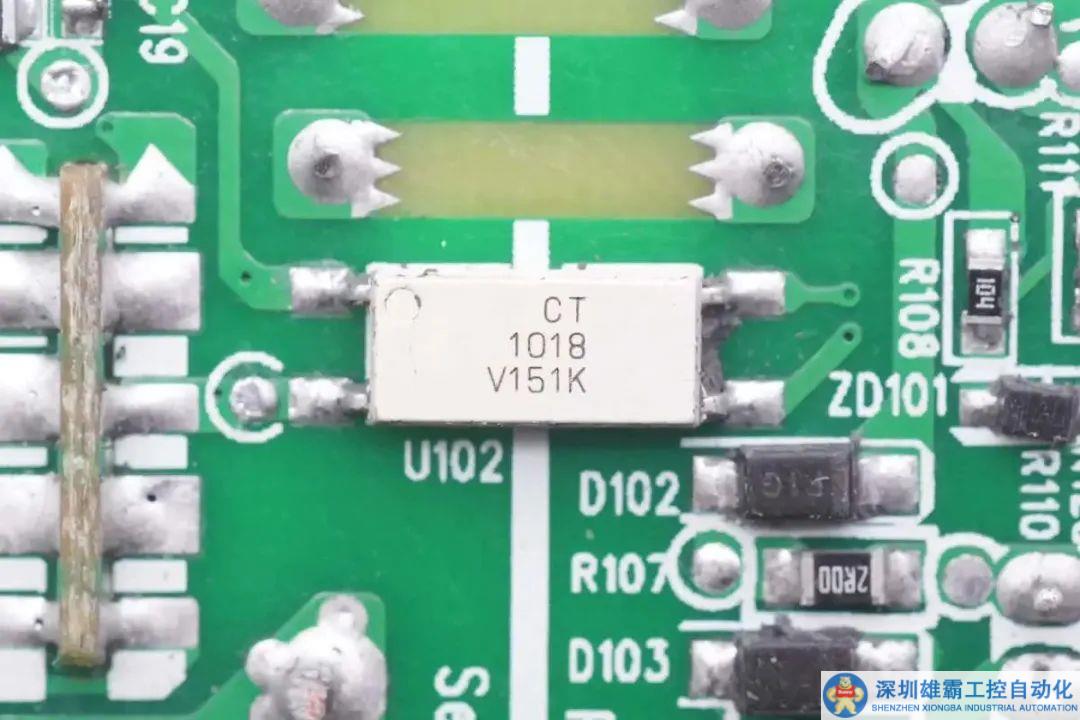

CT 1018光耦，用于輸出電壓反饋。

同步整流芯片來自東科，型號為DK5V100R05M，采用SM-10封裝，?只有A、K兩個引腳，分別對應肖特基二極管PN管腳。芯片內部集成了100V功率NMOS管，可以大幅降低二極管導通損耗，提高整機效率，可取代或替換目前市場上等規的肖特基整流二極管。

東科 DK5V100R05M 資料信息。

充電頭網拆解了解到，東科的同步整流芯片此前已被京東京造18W PD快充、邦克仕18W PD快充、倍思30W USB?PD雙口充電器、摩米士18W PD充電器、綠巨能18W PD快充、萬魔雙口30W PD充電器等數十款產品采用過。

輸出濾波固態電容特寫，規格為25V 1000μF。

USB PD協議IC采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。左上角灰色元件為NTC熱敏電阻，用于充電器內部過熱保護。

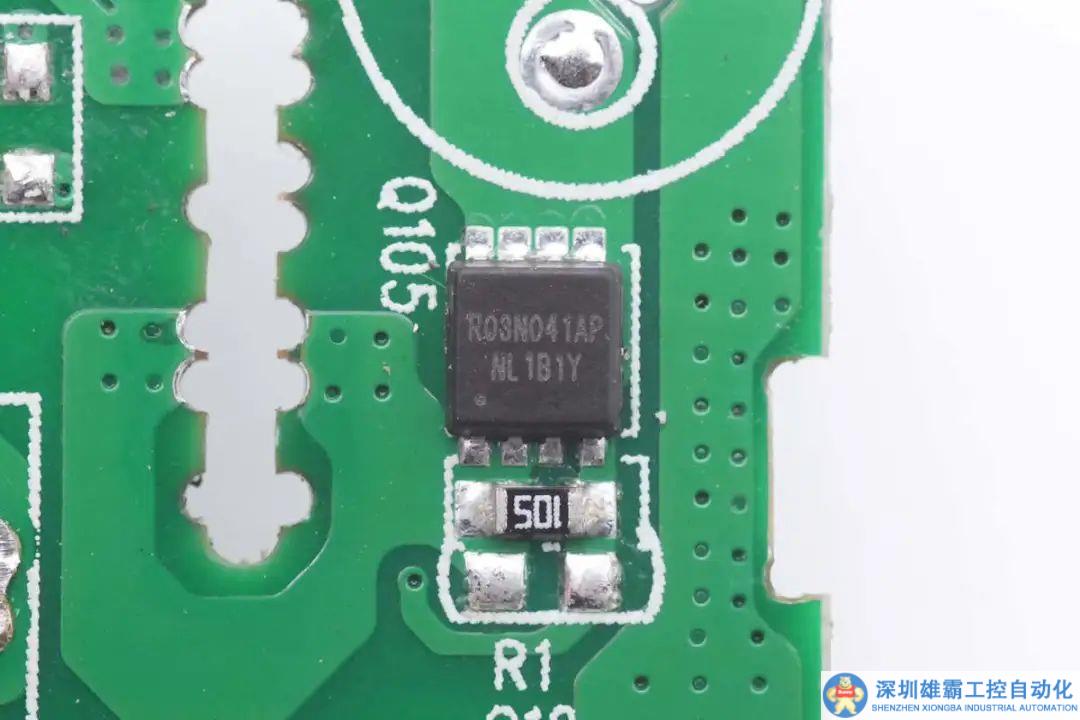

輸出VBUS開關管采用禾納CWR03N041AP，是一顆耐壓30V的NMOS，導阻4.1mΩ，采用PDFN3030封裝。

USB-C母座特寫，過孔焊接固定。

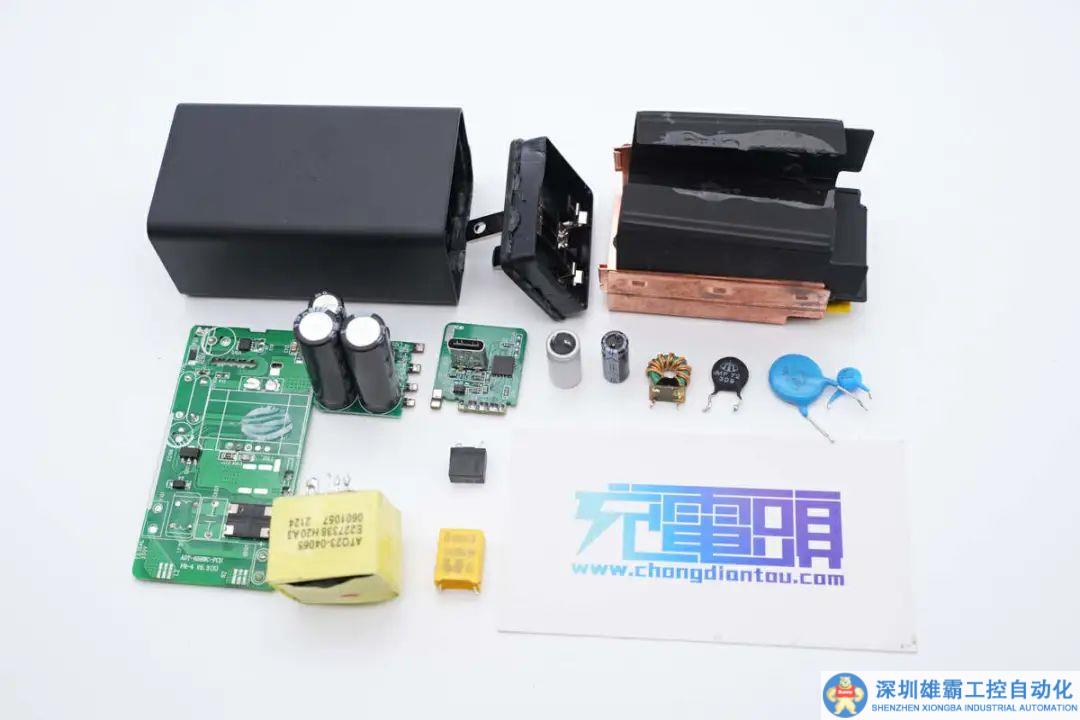

全部拆解一覽，來張全家福。

充電頭網拆解總結

此前充電頭網已經拆解過兩款帶USB-C輸出線的雷蛇充電器，本期這款則采用了比較主流的設計，配備USB-C單口，支持最大65W PD快充，此外實測還支持PPS快充，具備3.3-11V5A一組PPS電壓檔位。

充電頭網通過拆解了解到，充電器內置經典的NCP1342氮化鎵控制器，搭配使用納微氮化鎵功率芯片。副邊采用東科DK5V100R05M同步整流芯片組成開關電源，外圍精簡。輸出協議芯片采用偉詮WT6636F。器件來自知名廠商，冠坤品牌電容進行濾波，整體用料不錯。
