理想二極管工作原理是，在給二極管加正向偏置電壓的時候，二極管正向?qū)?，?dǎo)通內阻非常小，當施加的電壓反過來，也就是施加反向偏置電壓的時候，二極管截止，從而阻斷線路中的電流。

然而，實際的二極管器件并不能像理想二極管那樣完美的工作，它在正向偏置電壓瞬間變?yōu)榉聪蚱秒妷旱臅r(shí)候，并不能立刻恢復到截止?fàn)顟B(tài)，這里存在一個逐漸轉變的過程，這個過程我們稱之為反向恢復過程。

1. 反向恢復過程

通常我們把二極管從正向?qū)ㄞD(zhuǎn)為反向截止所經過的轉換過程稱為反向恢復過程。其中 ts?稱為存儲時間，tt?稱為渡越時間，tre?= ts?+ tt 稱為反向恢復時間。

由于反向恢復時間的存在，使二極管的開關速度受到限制。

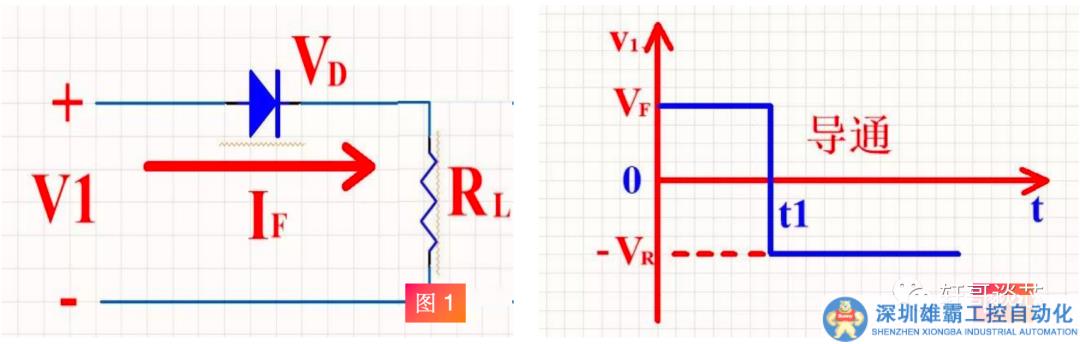

在上圖1 中的硅二極管電路中加入一個輸入電壓 V1?。在時間 t0?-?t1 過程中，輸入為+VF，二極管處于導通狀態，電路回路中有電流流過。

假設此時的VD?為二極管正向壓降（硅管為0.7V左右，鍺管為 0.3 左右），一般情況下?VF?遠大于VD?時，則?IF?≈ VF?/ RL。

按照?qǐng)D 2 所示的波形，在 t1 時刻給定一個-VR 電壓。也就是在?t1?時，V1?突然從+VF?變?yōu)?em>-VR?。

在理想情況下 ，二極管將立刻轉為截止?fàn)顟B(tài)，電路中應該只有很小的反向漏電流。

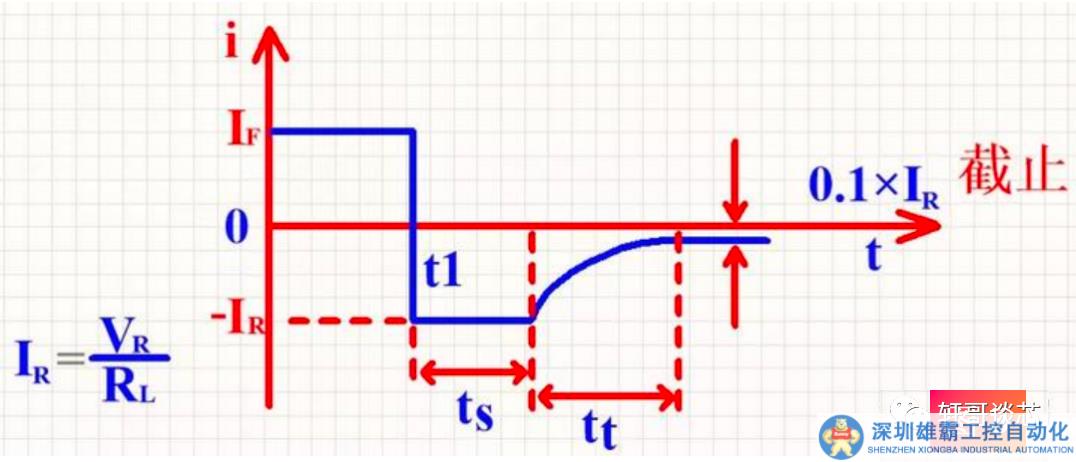

但實際情況是，二極管并不能立刻截止，而是先由正向的IF?變到一個很大的反向電流?IR = VR／RL，這個電流維持一段時間ts?后才開始逐漸下降，再經過tt?后，下降到一個很小的數值，也就是最終的反向漏電流，這時二極管才進入反向截止?fàn)顟B(tài)，如下圖 3所示。

2. 產生反向恢復過程的原因

由于二極管外加正向電壓時，載流子不斷擴散而存儲了大量的電荷，因此導致了反向恢復存在一個過程。

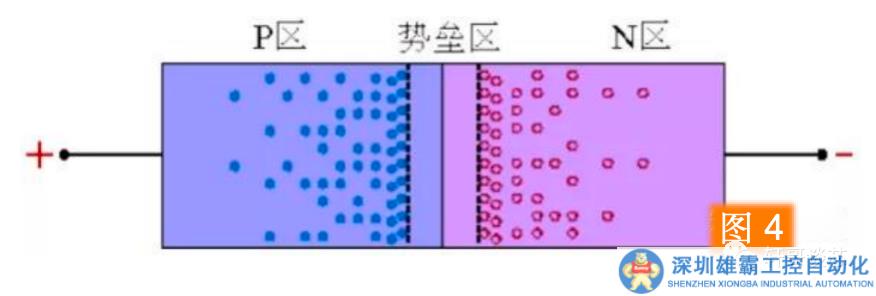

當外加正向電壓時，Ｐ區的空穴向Ｎ區擴散，Ｎ區的電子向Ｐ區擴散。這樣，不僅使勢壘區（耗盡區）變窄，而且載流子有相當數量的剩余存儲，在Ｐ區內存儲了電子，而在Ｎ區內存儲了空穴，它們都是非平衡少數載流子，如下圖4 所示。

空穴由Ｐ區擴散到Ｎ區后，并不是立即與Ｎ區中的電子復合而消失，而是在一定的擴散長度內，一邊繼續擴散，一邊與電子復合消失。

這樣就會在擴散長度的范圍內存儲一定數量的空穴，并形成一定空穴濃度分布，靠近結邊緣的濃度最大，離結越遠，濃度越小 。

正向電流越大，存儲的空穴數目越多，濃度分布的梯度也越大。

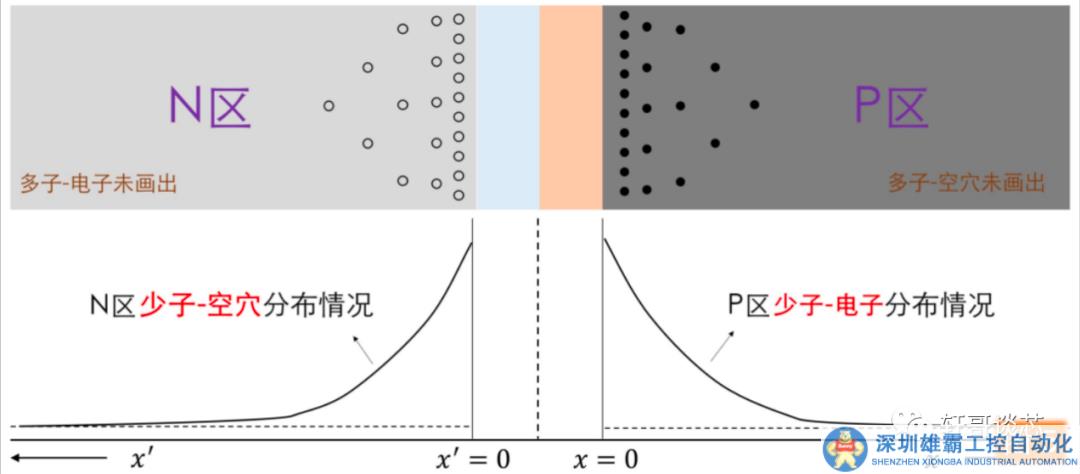

電子擴散到Ｐ區的情況也類似，下圖為二極管中存儲電荷的分布示意圖。

我們把正向?qū)〞r(shí)，非平衡少數載流子積累的現象叫做電荷存儲效應。

這里跟我們之前講過的二極管的電容效應中的擴散電容道理是一樣的，可以點擊查看以前的文章。

【干貨】二極管的電容效應

當輸入電壓突然由+VF?變?yōu)?em>-VR?時，Ｐ區存儲的電子和Ｎ區存儲的空穴不會馬上消失，而是通過以下兩個途徑逐漸減少：

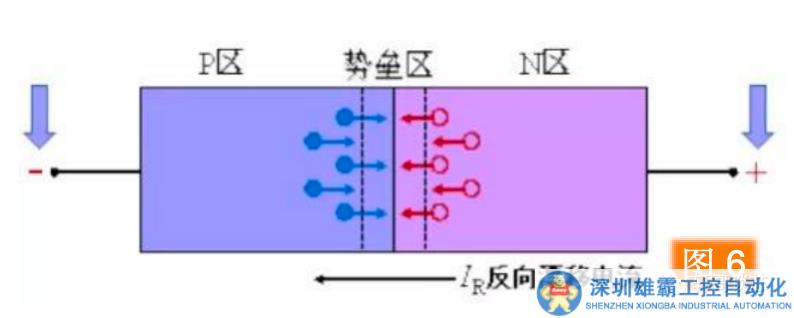

① 在反向電場作用下，Ｐ區電子被拉回Ｎ區，Ｎ區空穴被拉回Ｐ區，形成反向漂移電流IR，如圖 6所示；

② 與載流子復合，在這些存儲電荷消失之前，ＰＮ結仍處于正向偏置，即勢壘區仍然很窄，ＰＮ結的電阻仍很小，與RL相比可以忽略。

所以此時反向電流IR ≈ VR / RL（VR >> VD?）。

在這段期間，IR?基本上保持不變，主要由VR?和RL?所決定。

在經過時間ts?后，Ｐ區和Ｎ區所存儲的電荷已顯著減小，勢壘區逐漸變寬，反向電流IR?逐漸減小到正常反向飽和電流的數值，經過時間tt?，二極管轉為截止。

所以，二極管在開關轉換過程中出現的反向恢復過程，實質上由于電荷存儲效應引起的，反向恢復時間就是存儲電荷消失所需要的時間。
