Bentley助羅馬尼亞在地鐵隧道上方建筑住宅樓
引領城市隧道上方區域的開發
在羅馬尼亞布加勒斯特西部,一家土地開發商啟動了一項總投資 250 萬歐元的項目,這是這座城市建造在地鐵隧道上方的第一棟住宅樓。最初的結構規劃是地上十層,外加地下停車場。作為隧道保護區的先驅性項目,它的占地空間不規則,需要征得地鐵運營商的批準,并演示隧道微乎其微的位移以及對結構力的影響。SAIDEL Engineering 的任務是提供結構和巖土工程設計,通過提供安全且經濟高效的地基設計,減少建筑物對隧道襯砌的總體影響。
這個項目非常復雜,需要 SAIDEL Engineering 修改占地空間的形狀,減少建筑物的不規則性,但依舊滿足其功能和建筑需求,同時還必須獲得保守的地鐵運營商的批準。在 SAIDEL Engineering 參與進來之前,此項目曾經被駁回,隨后拖延了兩年。為了讓項目盡快繼續下去,他們需要確定一項創新的挖掘計劃和地基概念設計,并征得地鐵運營商 Metrorex 的認可。

提高精確度,優化設計
由于 Metrorex 嚴格要求最大限度降低對隧道的影響,SAIDEL Engineering 最初開展了二維巖土工程分析,以確定并展示符合位移與結構要求的可行挖掘和地基解決方案。然而,團隊希望通過三維巖土工程建模和分析提高概念地基設計的安全性。在獲得挖掘批準的同時,SAIDEL Engineering 公司還開發了三維模型,以提高精確度,優化巖土工程設計,從而獲得批準。SAIDEL Engineering FEM 設計工程師 ?erban Nicolau 表示:“鑒于項目的敏感性,我們希望提高解決方案的安全性?!?/p>
但是,SAIDEL Engineering 不僅在對地樁和墻墩荷載進行建模時面臨著許多障礙,還面臨著模型尺寸帶來的許多挑戰,模型包含 110 萬個單元和 150 萬個節點。他們需要采用先進的巖土工程應用程序,為地鐵運營商提供精確、優質的設計和文件,證明結構地基和它上面的 10 層住宅樓對隧道襯砌的影響微乎其微。
推進巖土工程建模和分析
作為 PLAXIS 長達近十年的用戶,SAIDEL Engineering 知道 Bentley 的巖土工程應用程序是這個項目的最佳選擇。Nicolau 表示:“對我們來說,使用 PLAXIS 三維分析是自然而然的一步?!彼麄兪褂迷撥浖M(jìn)行了平面應變分析,開發了三維模型,提高了精確度和優化程度,比較了三維分析和原始二維模型,以進一步增強人們對項目地基的信心。團隊評估了在地樁上使用簡易筏或筏的可行性,同時考慮了在擴大或不擴大地基時不同的直徑和長度。他們還分析了在包圍隧道的地基地樁之間的筏下面使用 15 厘米厚聚苯乙烯泡沫塑料的可能性。對于土體結構交互,他們使用 PLAXIS 中獨特的本構土體建模功能進行了非線性分析。

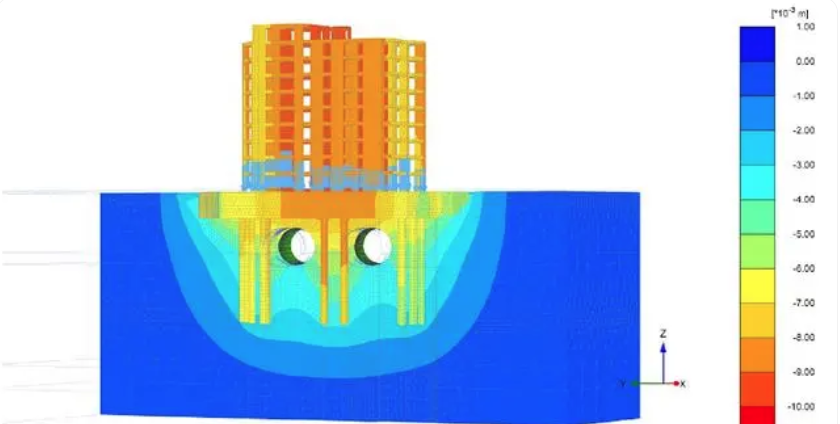

為克服建模障礙,SAIDEL Engineering 利用了 PLAXIS 中的其他高級功能,包括使用六角形棱鏡對地樁進行建模,并使用剛體特征來對墻墩荷載進行建模,以確保收斂。他們使用該軟件精確地建模和分析了潛在的解決方案,以及這些解決方案在施工和生命周期運營的各個階段對隧道襯砌的影響,從而獲得了地鐵運營商批準的設計概念。獲得接受的解決方案是在 37 根樁上搭建 1.5 米厚的筏板,直徑 1,080 毫米,長 18 米。公司的三維計算表明,這種設計在挖掘過程導致了大約剛剛超過 6 毫米的隆起,在建筑服務期間導致了大約剛剛超過 6 毫米的沉降,對地鐵隧道幾乎沒有影響。
