前言

充電頭網拿到了華為一款日版的24W DC電源適配器，適配器為常見的筆記本電源造型，但是為不可更換線纜設計，輸入線長約110cm，輸出線長約1m，輸出采用DC插頭。這款適配器支持100-240Vac輸入，輸出規格為12V2A，由東莞市石龍富華電子有限公司代工。下面就帶來這款電源適配器的拆解，看看內部的做工用料情況。

華為12V DC電源適配器外觀

華為這款DC電源適配器自帶一體式輸入輸出線纜，并且與機身連接處均做了抗彎折保護處理。

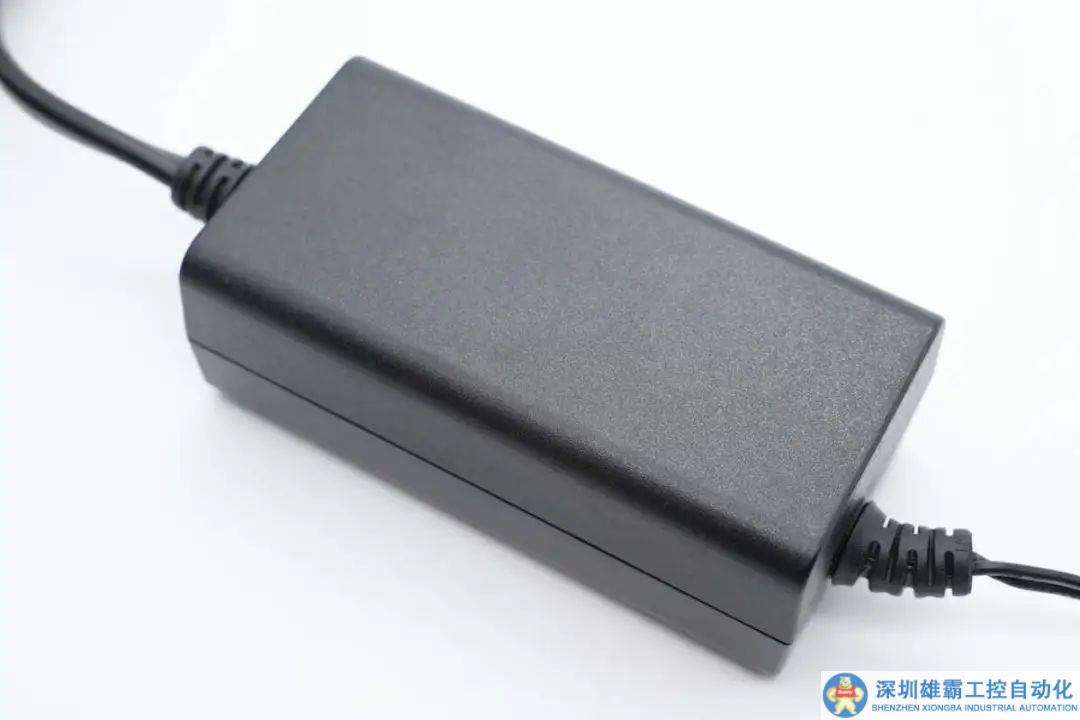

機身經典長方體造型，外殼磨砂抗指紋。

底部貼有適配器銘牌，四端凸起設計避免銘牌磨損。

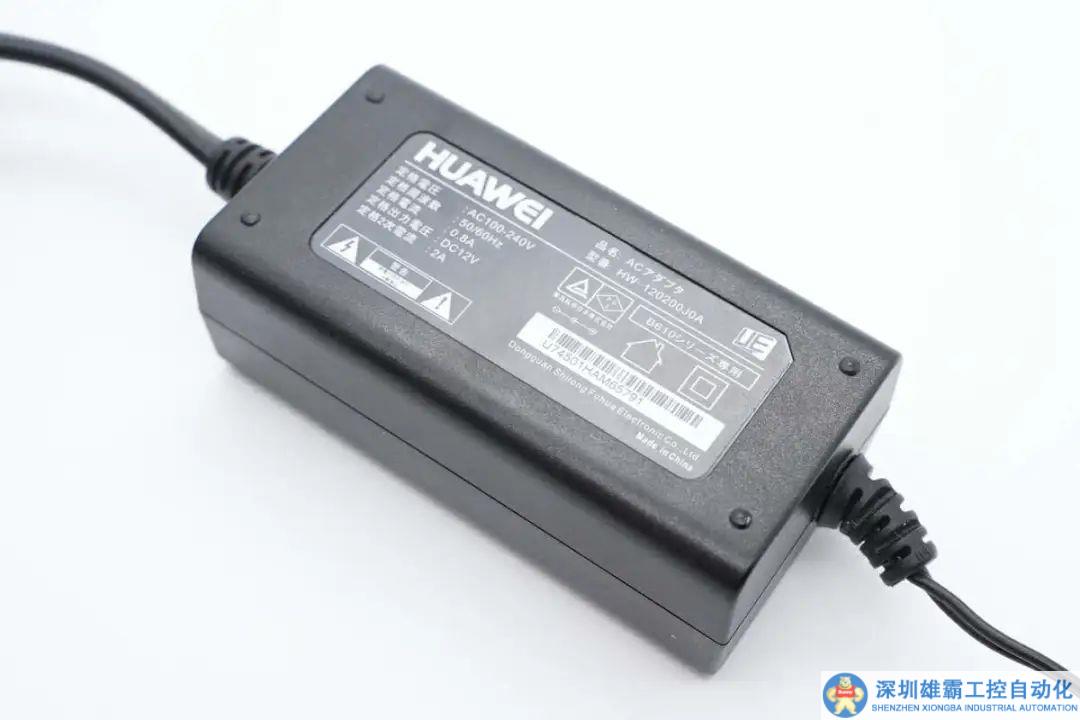

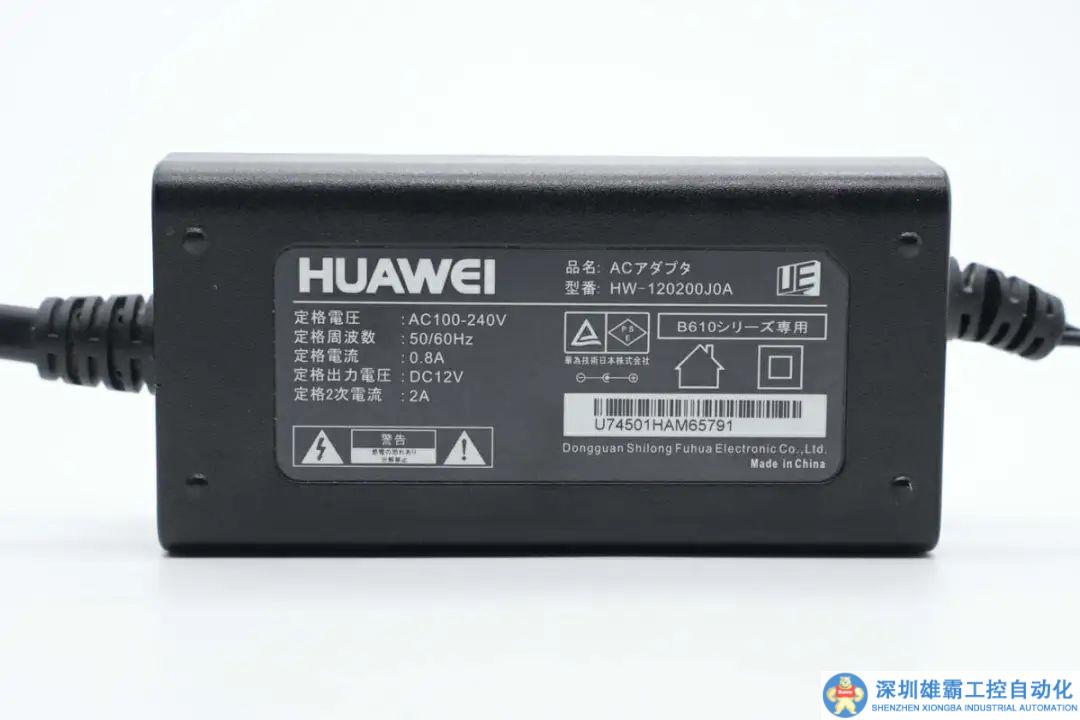

適配器參數特寫

型號：HW-120200J0A

定格電壓：AC100-240V

定格周波數：50/60Hz

定格電流：0.8A

定格出力電壓：DC12V

定格二次電流：2A

制造商：東莞市石龍富華電子有限公司

適配器通過了PSE認證。

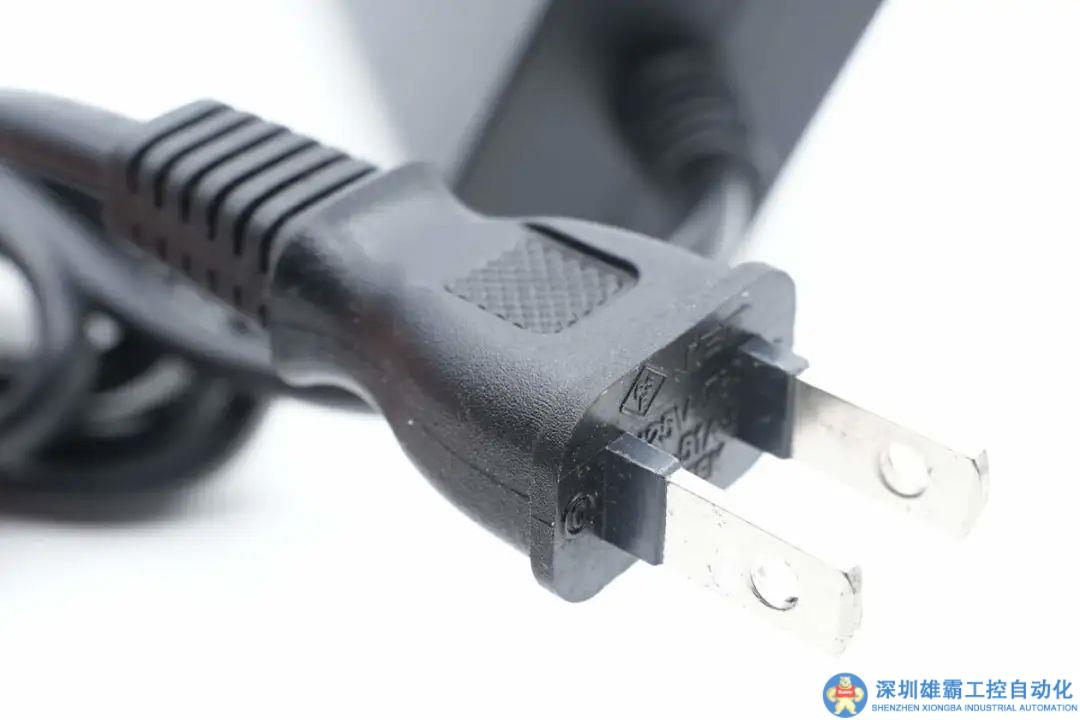

輸入線纜采用美規雙腳插頭。

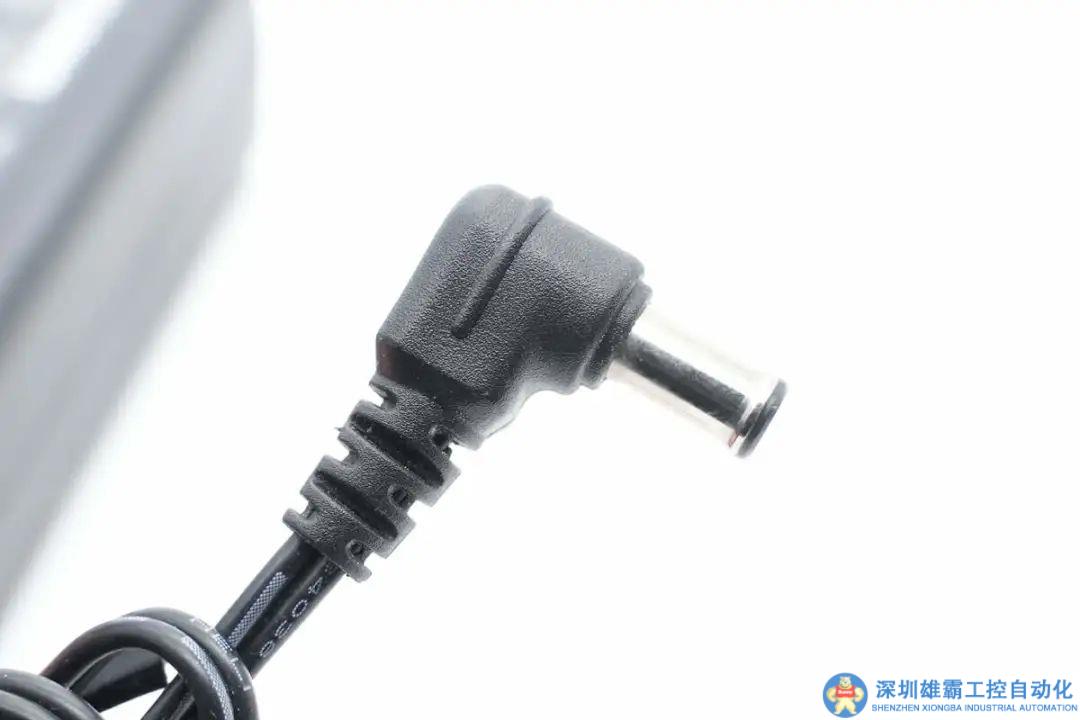

輸出線纜線頭90°彎折設計，方便使用。

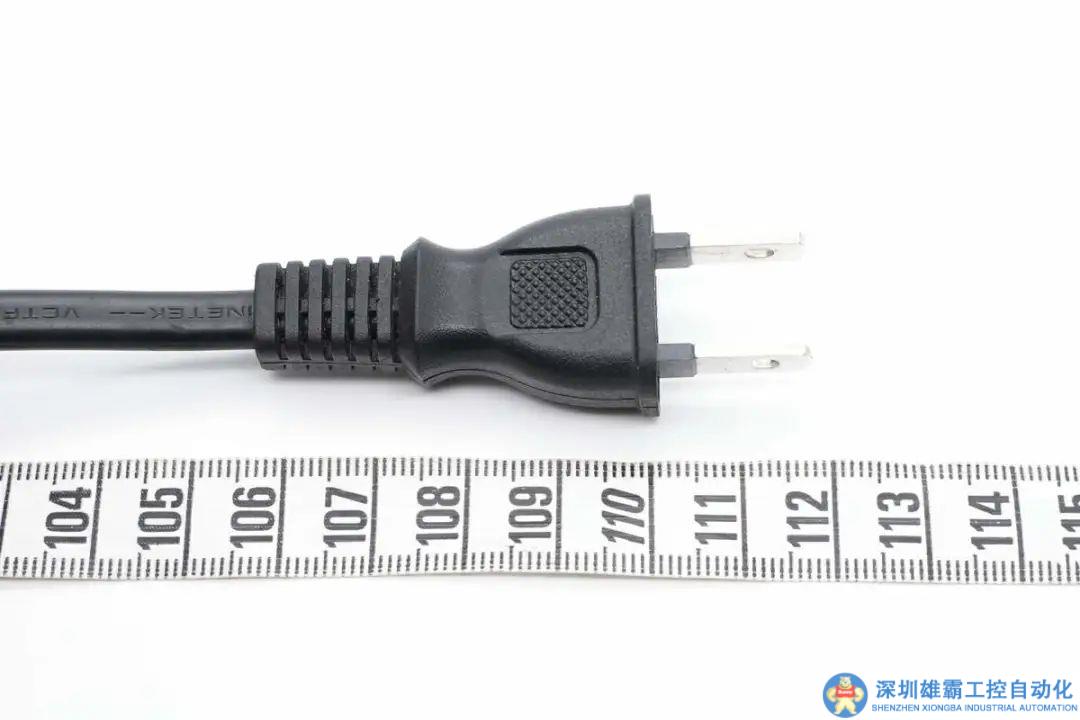

測得輸入線纜長度約112cm。

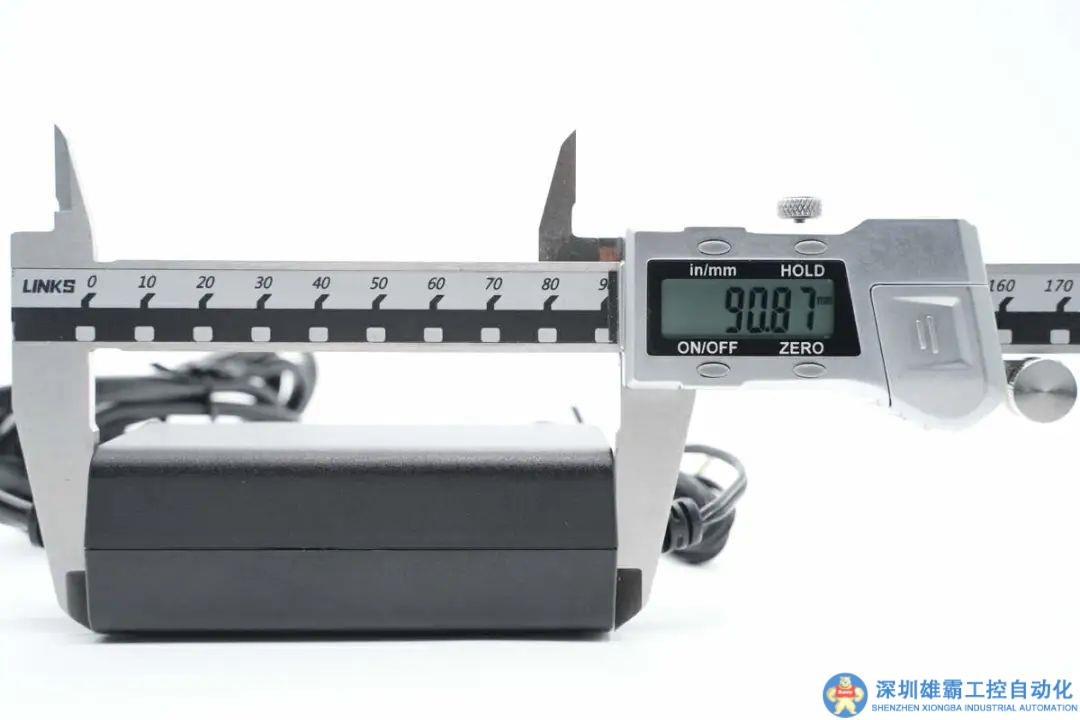

機身長度約90.87mm。

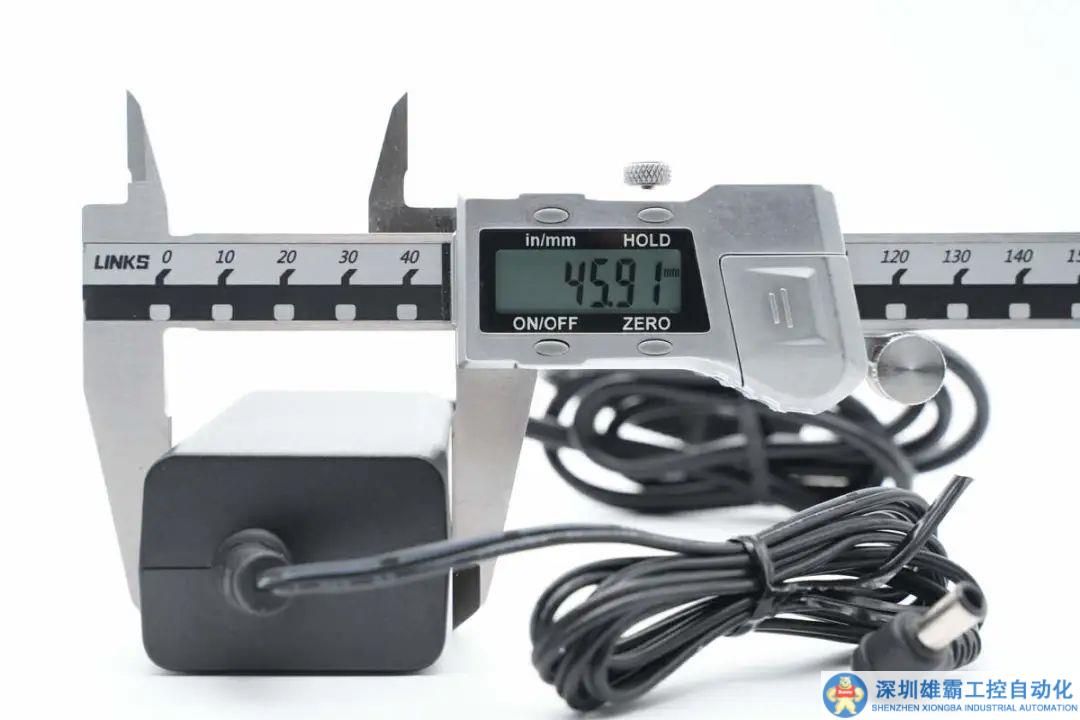

寬度為45.91mm。

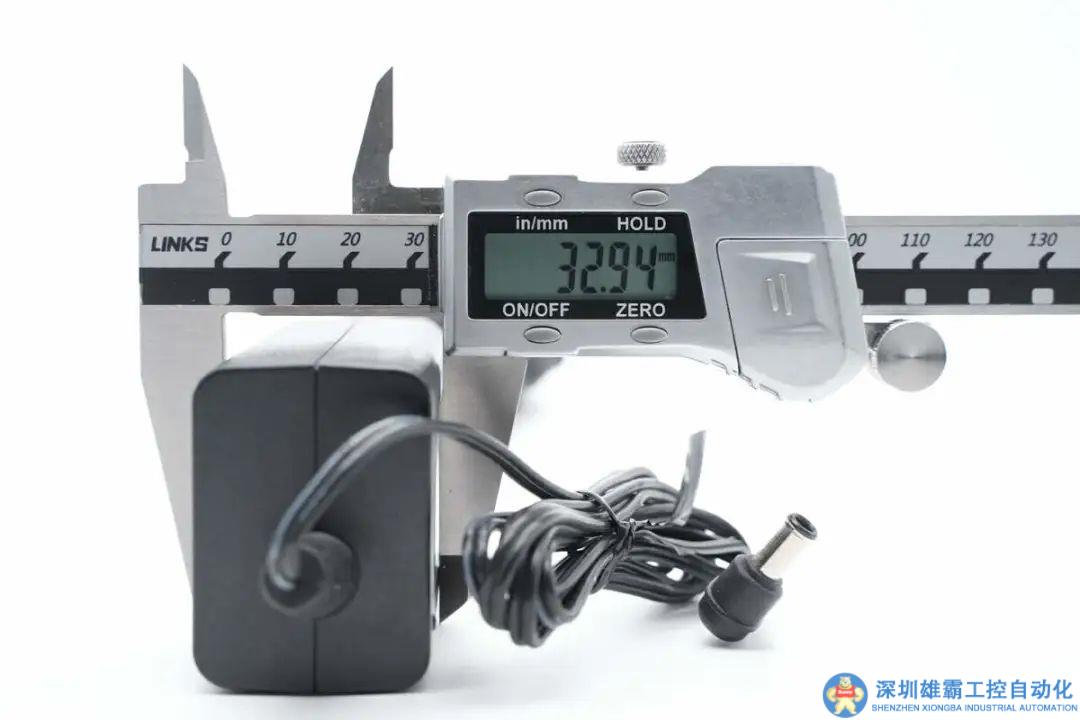

厚度為32.94mm。

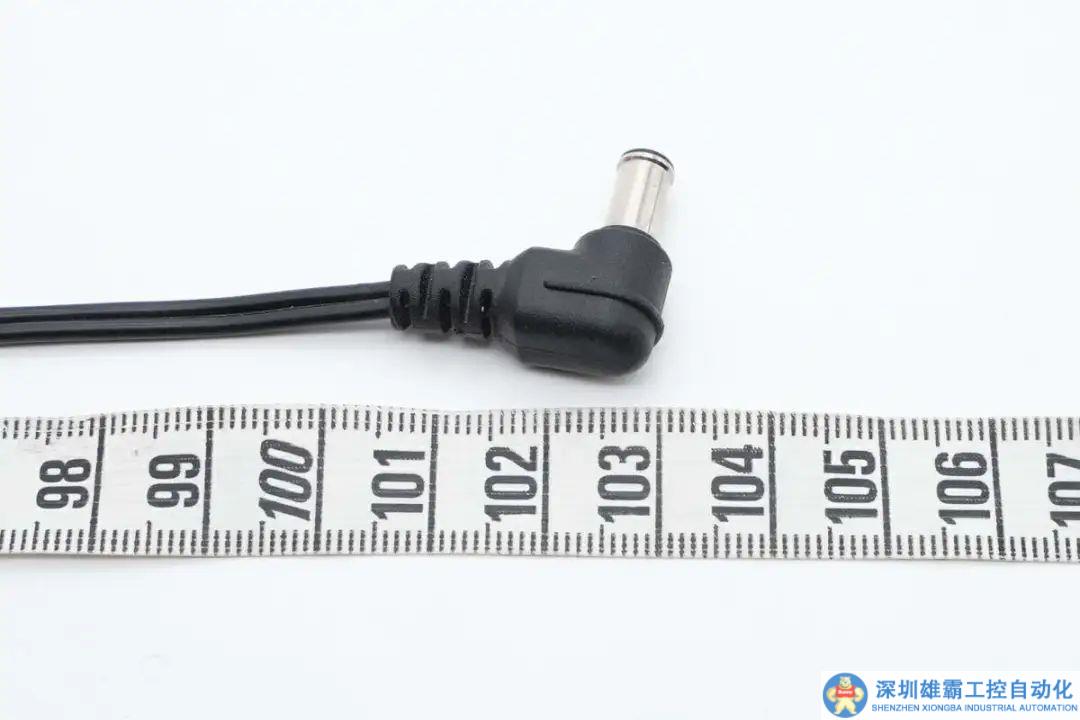

輸出線纜長度約為103cm。

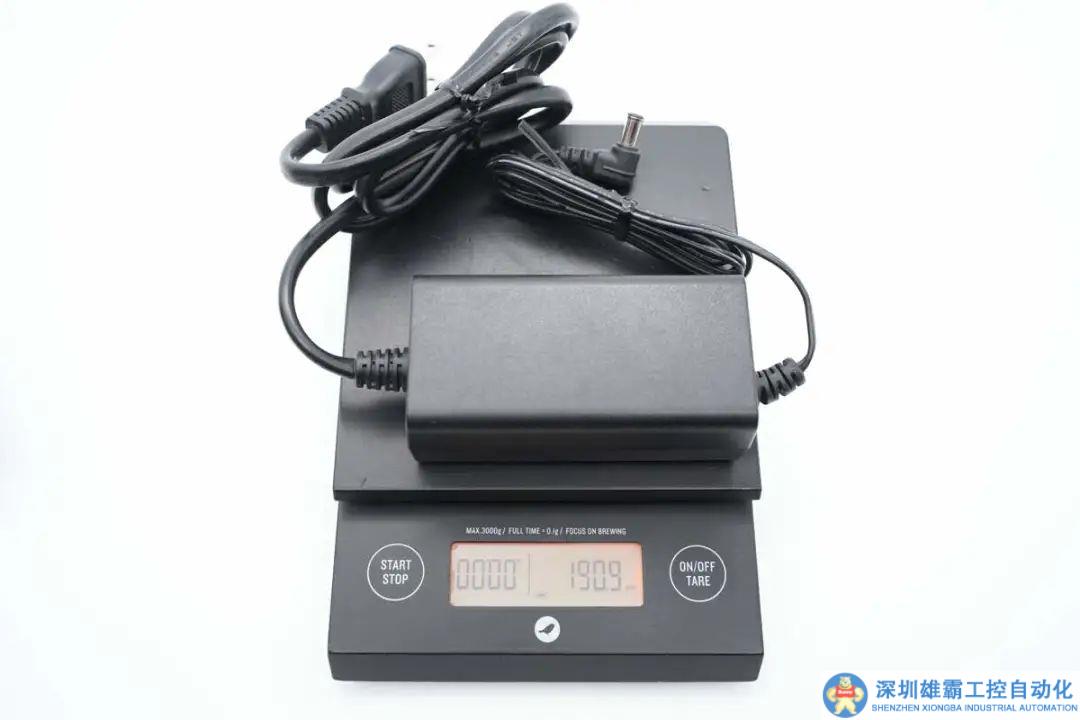

另外測得適配器整體重量約為191g。

華為12V DC電源適配器拆解

看完了華為這款電源適配器的外觀展示，下面就進行拆解，一起看看內部的設計和用料。

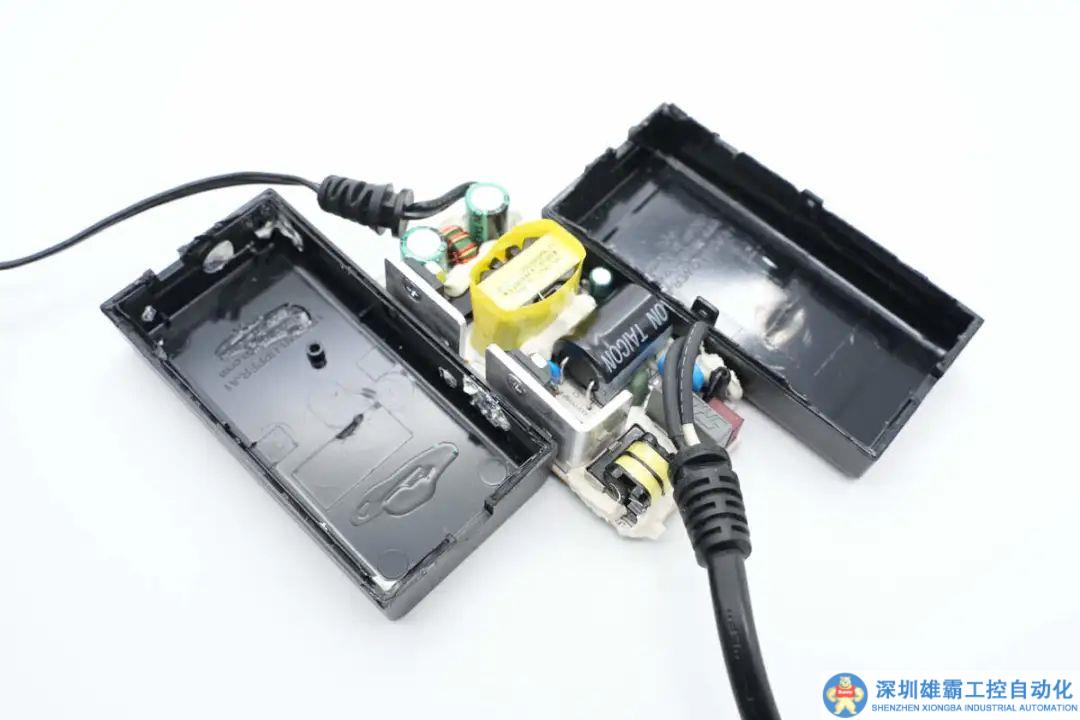

首先沿外殼接縫拆開適配器外殼。

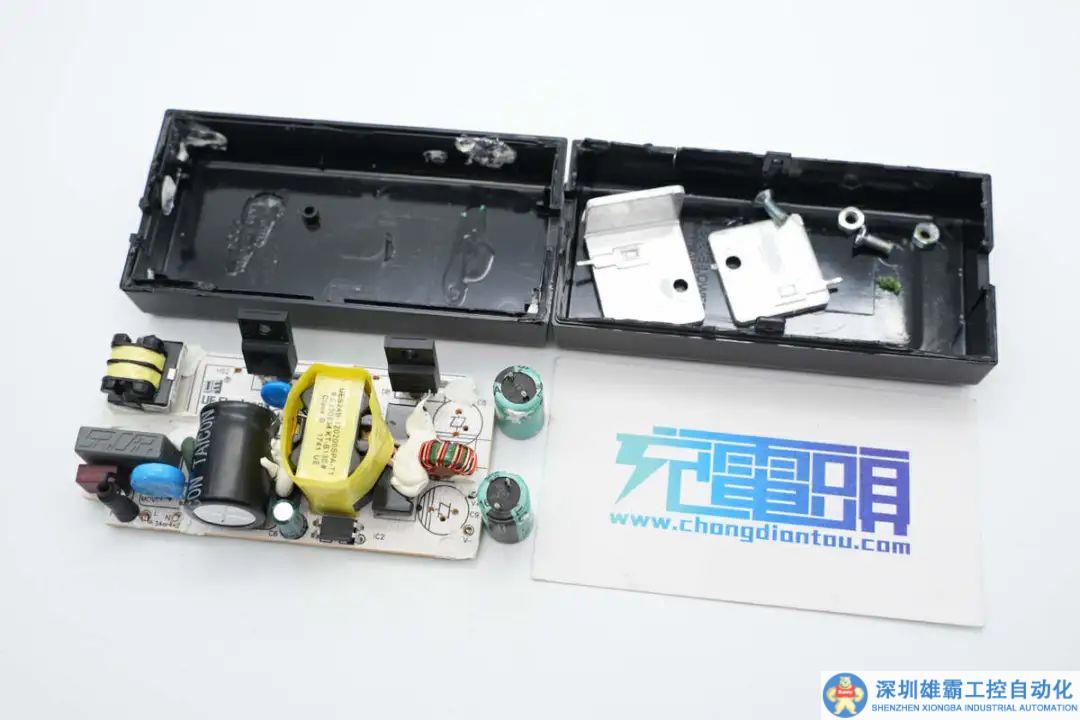

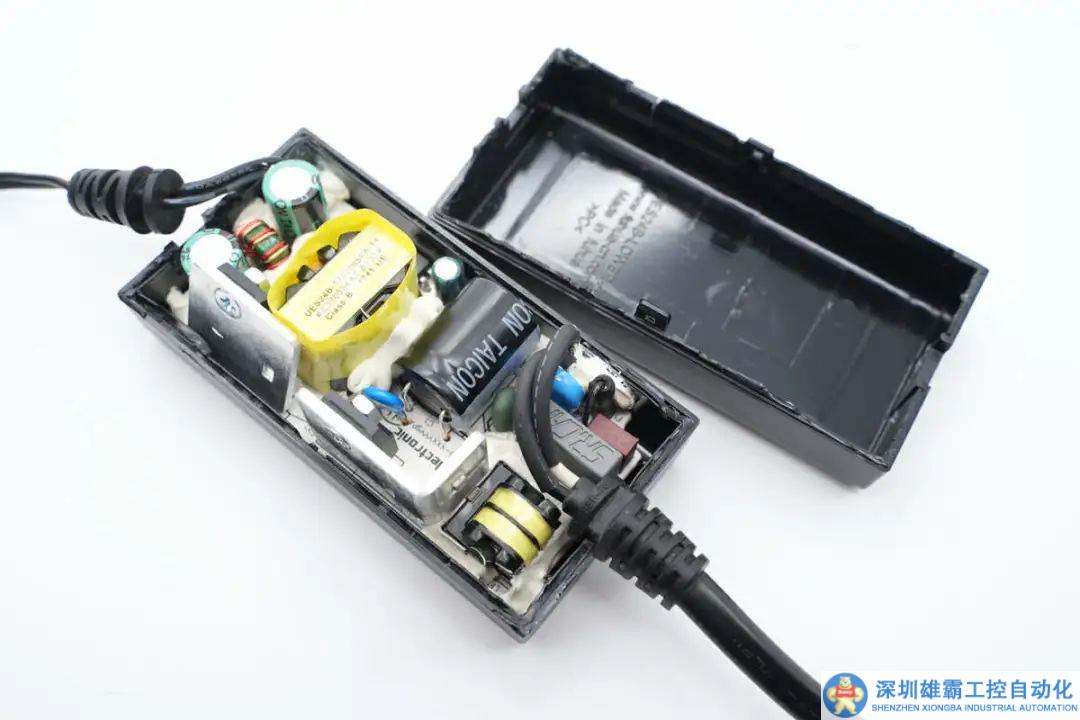

從殼體內部取出PCBA模塊。

PCBA模塊一側固定兩片散熱片，分別為初級開關管和輸出整流管散熱。

輸入端導線通過焊接固定，焊點涂膠固定。

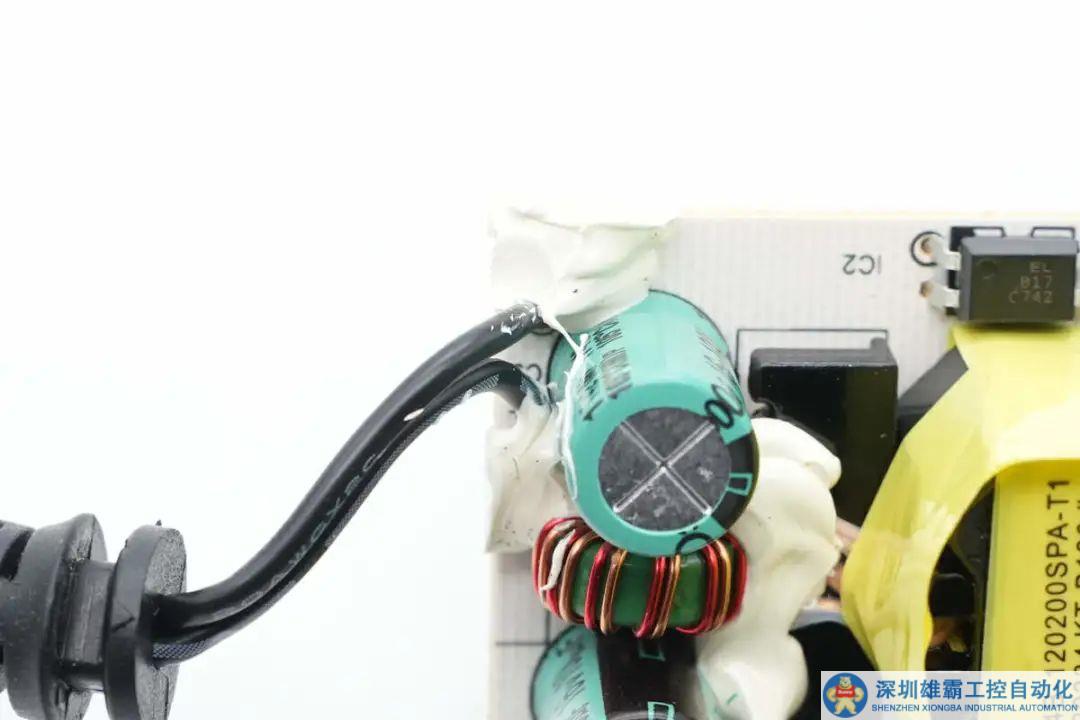

輸出端導線同樣焊接固定，焊點處涂膠加固。

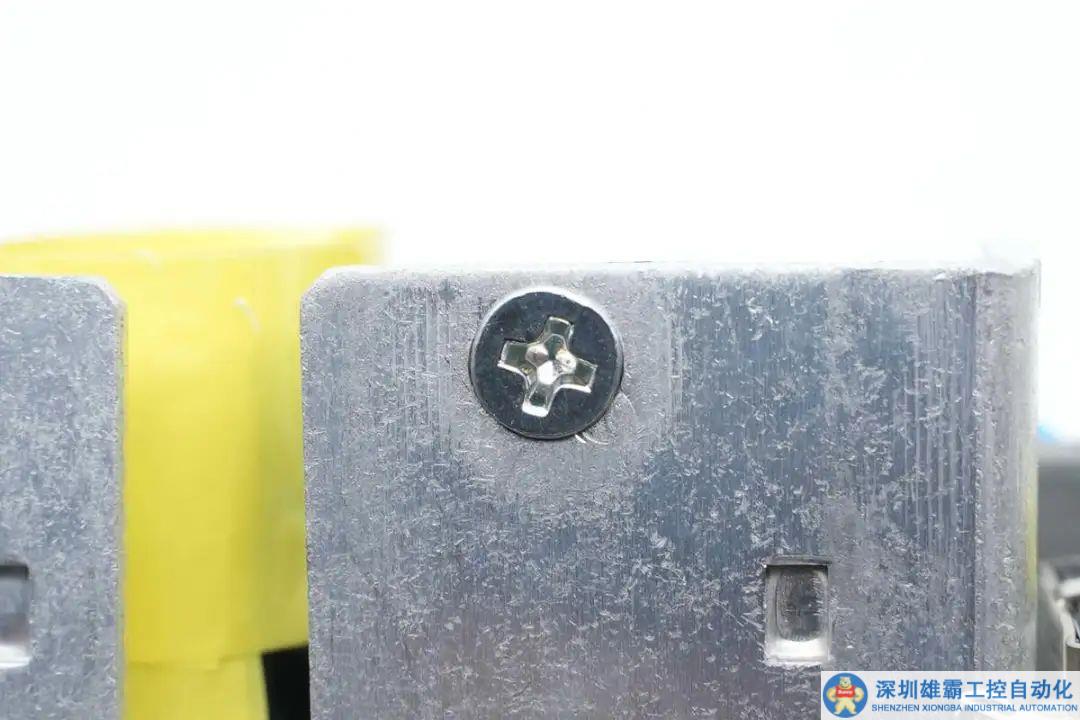

散熱片通過螺絲固定。

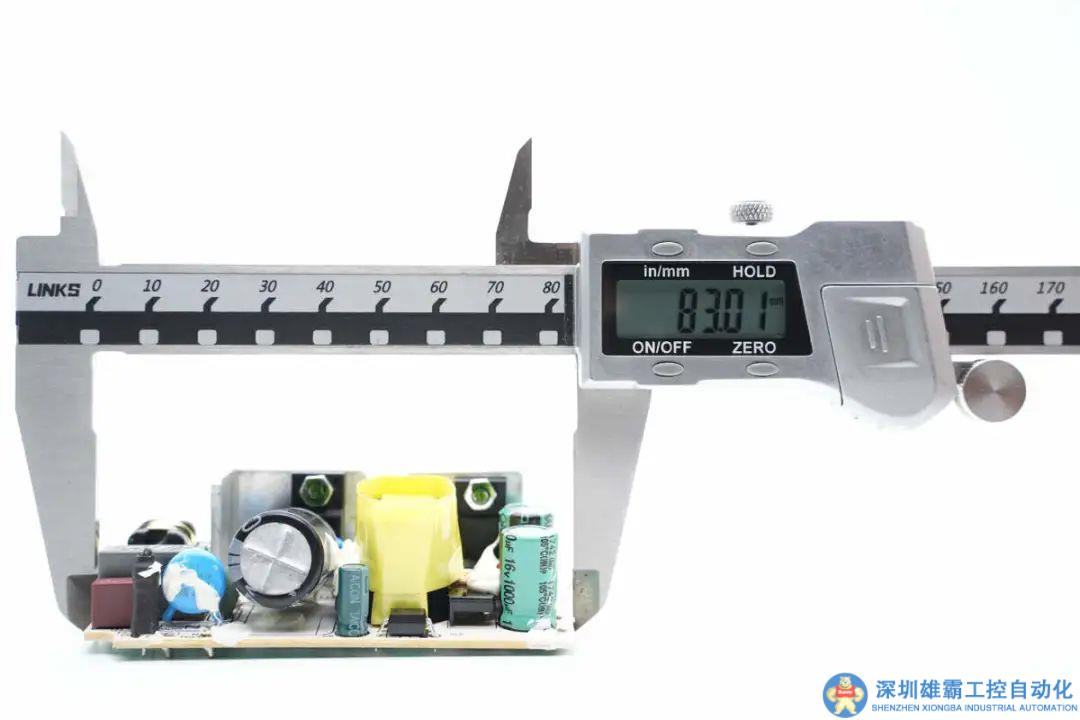

使用游標卡尺測得PCBA模塊長度約為83mm。

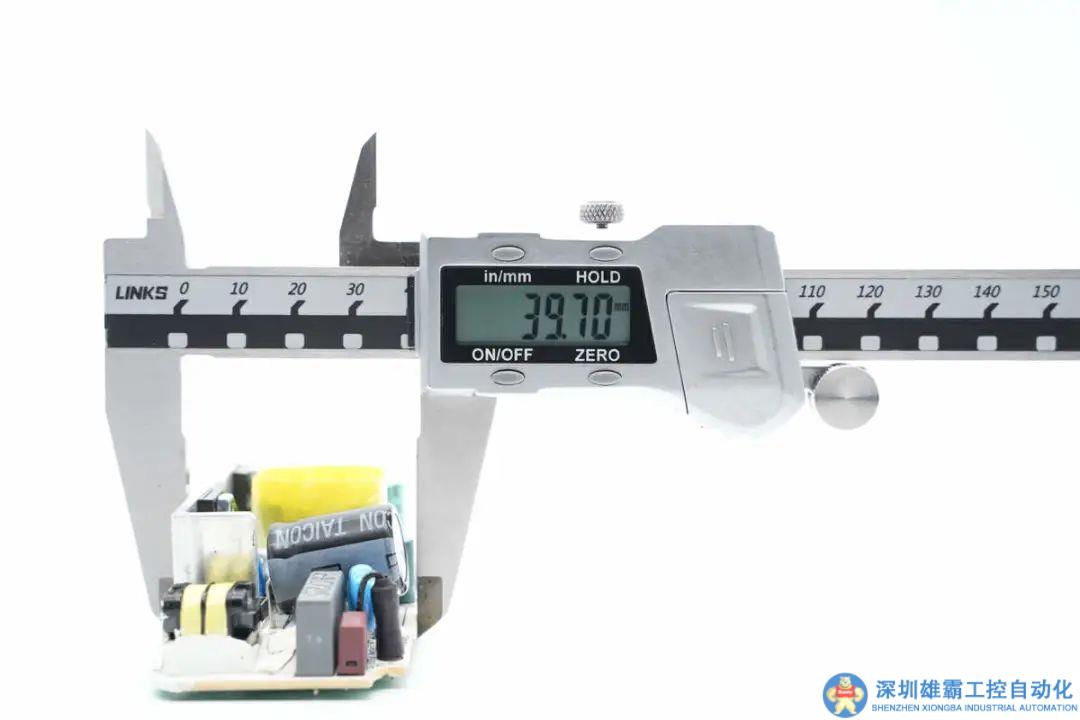

PCBA模塊寬度約為39.7mm。

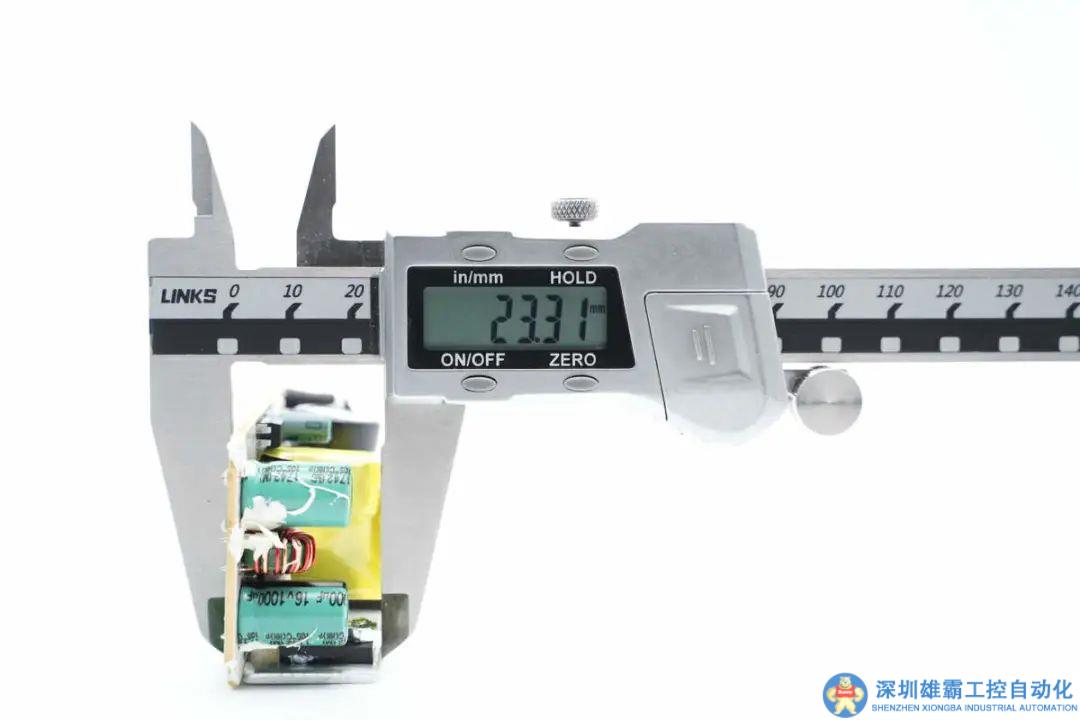

PCBA模塊厚度約為23.31mm。

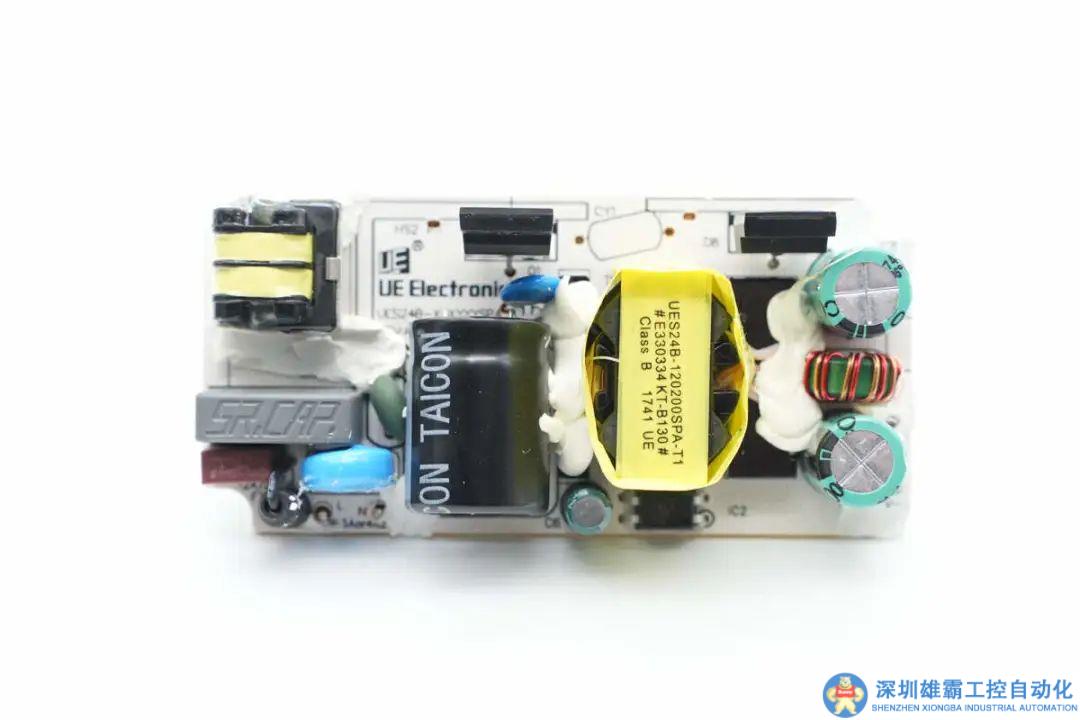

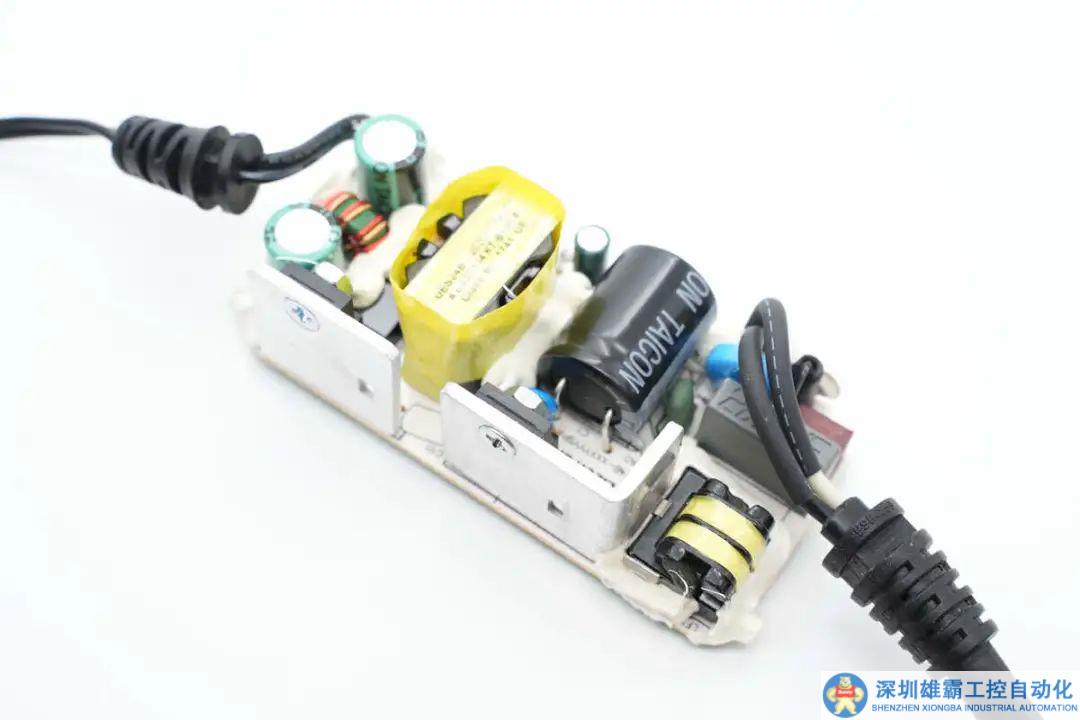

PCBA模塊正面一覽，左下角焊接保險絲，壓敏電阻，安規X2電容，NTC熱敏電阻和共模電感。右側焊接高壓濾波電容和初級開關管，變壓器采用馬拉膠帶纏繞，并打膠加固，右側為肖特基整流管，輸出濾波電容和電感。

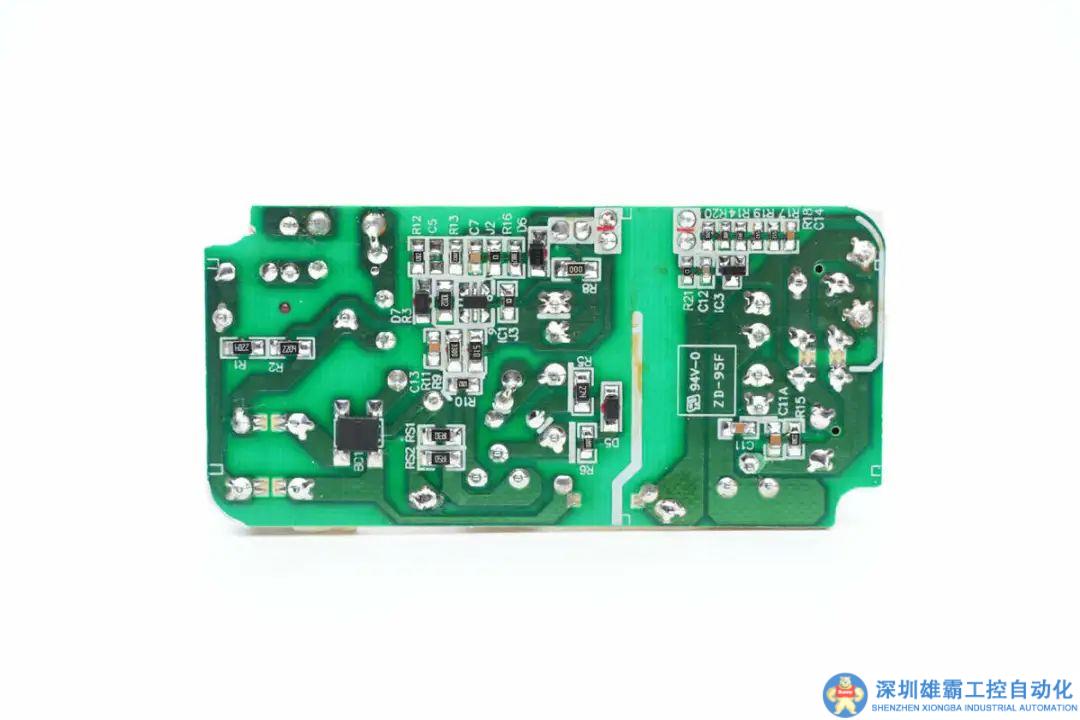

背面焊接整流橋和初級主控芯片，初次級之間分界明顯。通過對PCBA模塊的觀察發現，這款適配器采用反激開關電源設計，肖特基二極管整流，通過光耦反饋輸出電壓。下面我們就從輸入端開始了解這款適配器的用料。

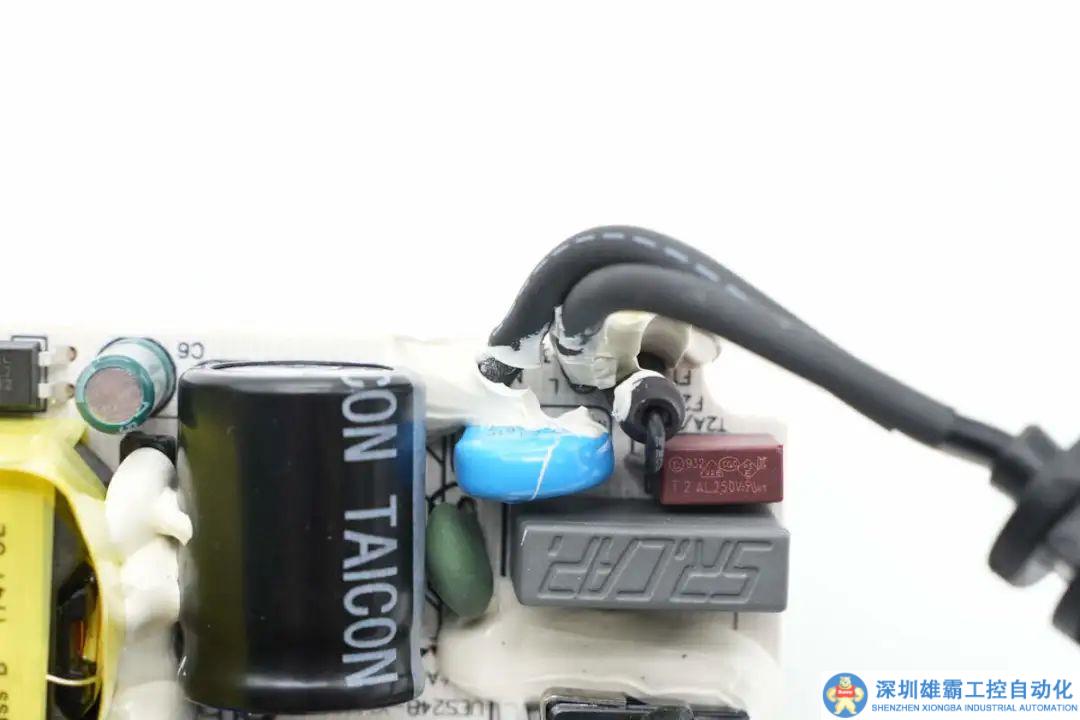

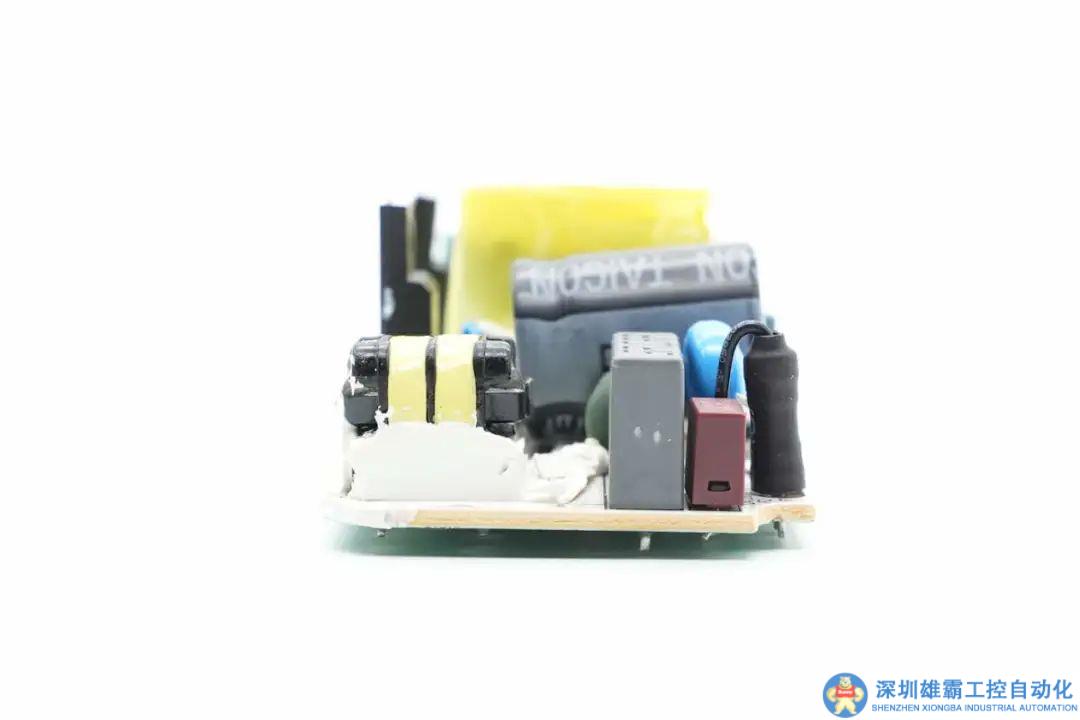

適配器輸入端一覽，焊接共模電感，安規X2電容和兩顆保險絲。

輸入端保險絲外套熱縮管絕緣。

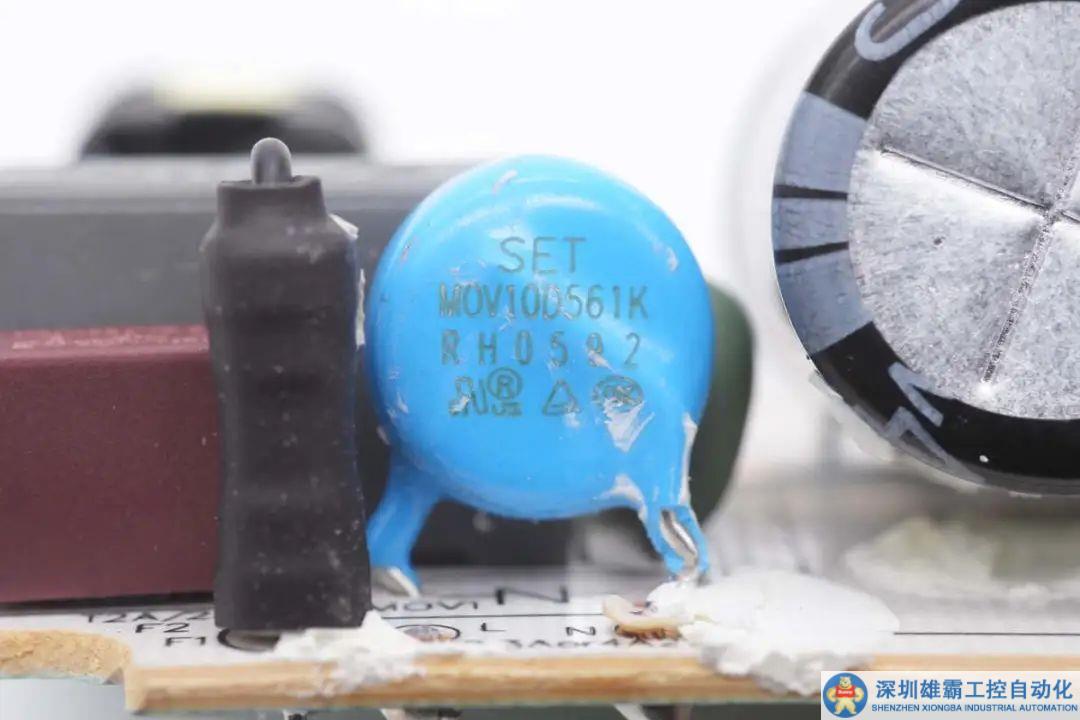

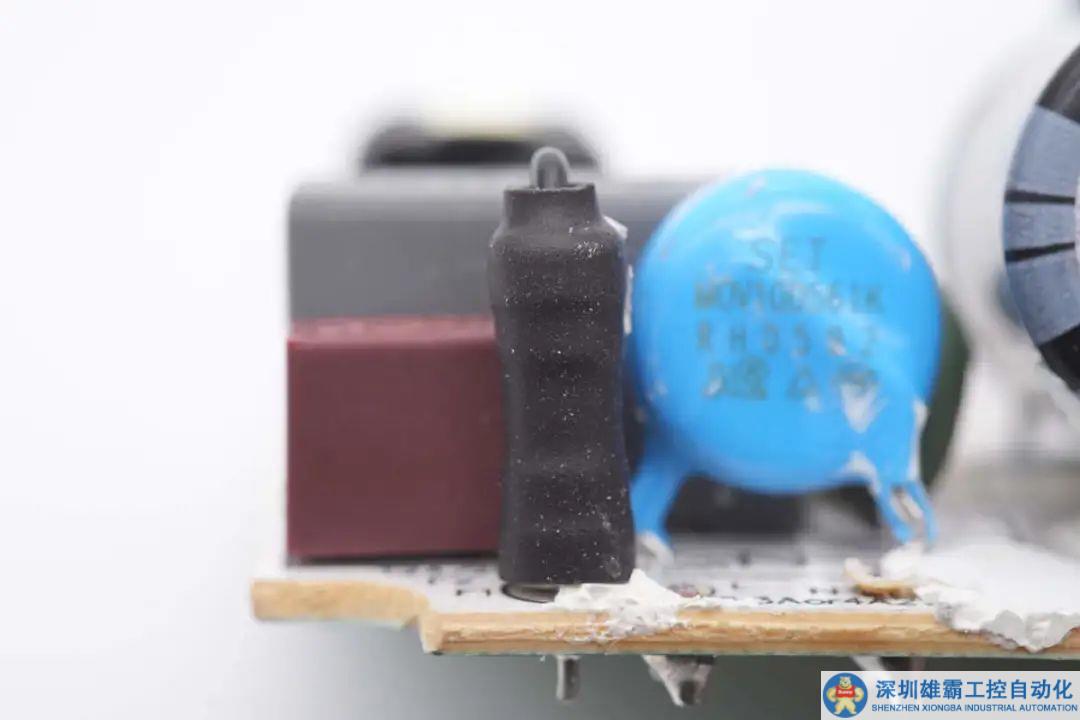

壓敏電阻來自賽爾特，型號MOV10D561K，用于浪涌保護。

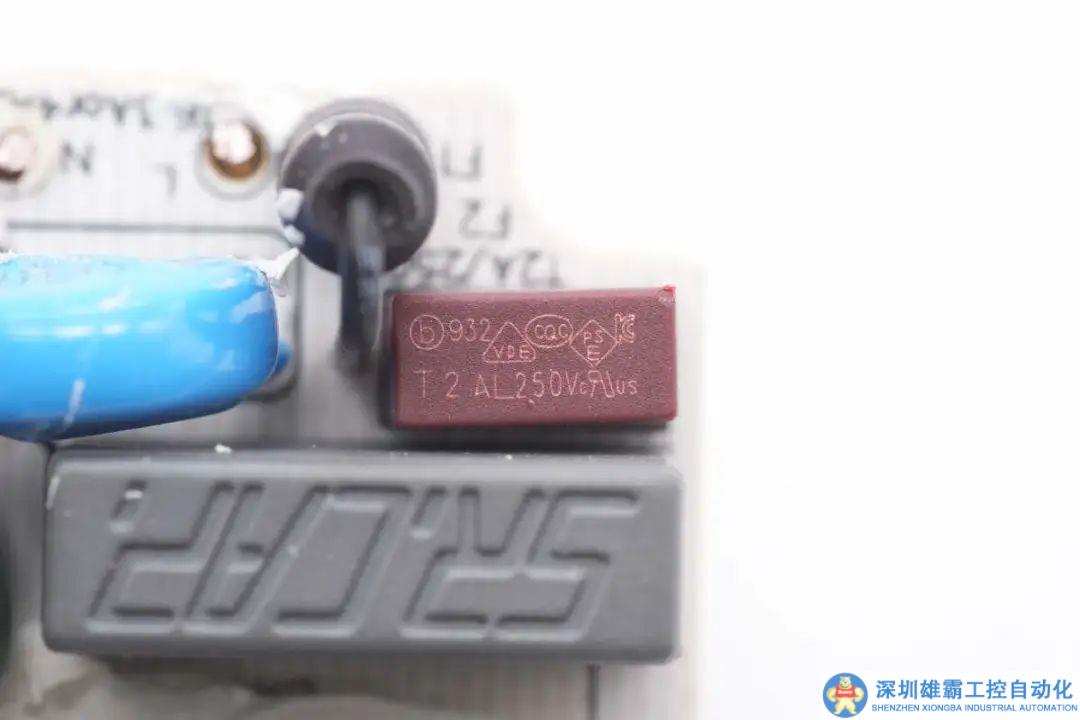

另一顆延時保險絲來自貝特電子，出料號932，規格為2A 250V。

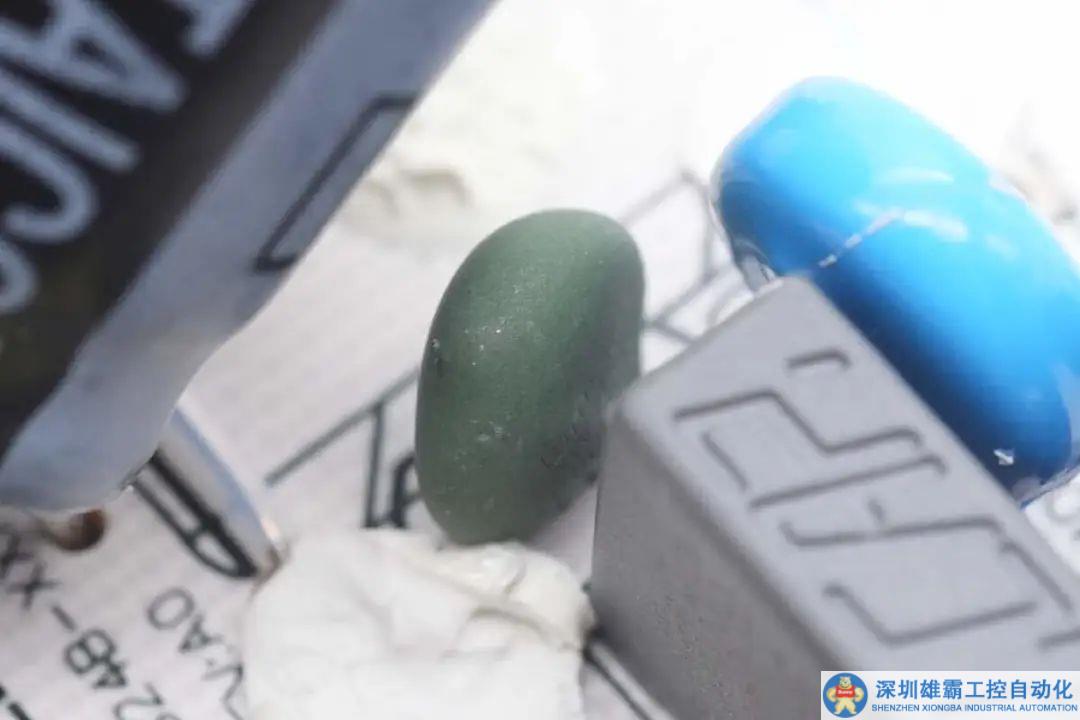

綠色NTC熱敏電阻用于抑制上電浪涌電流。

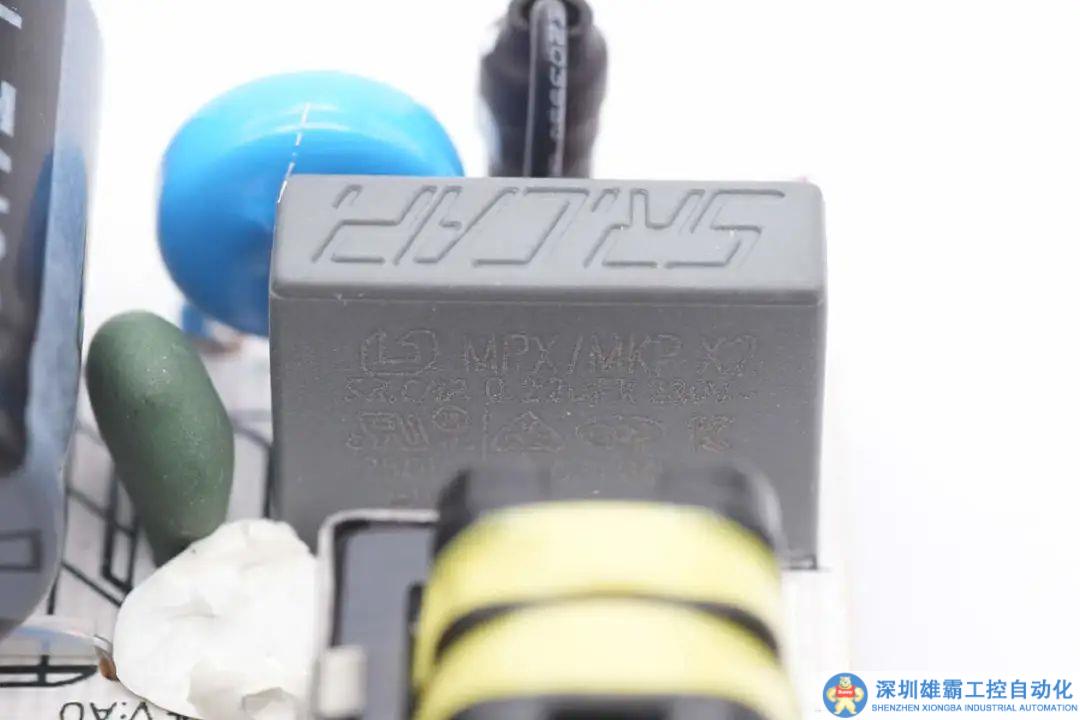

安規X2電容來自深圳塑镕，規格為0.22μF。

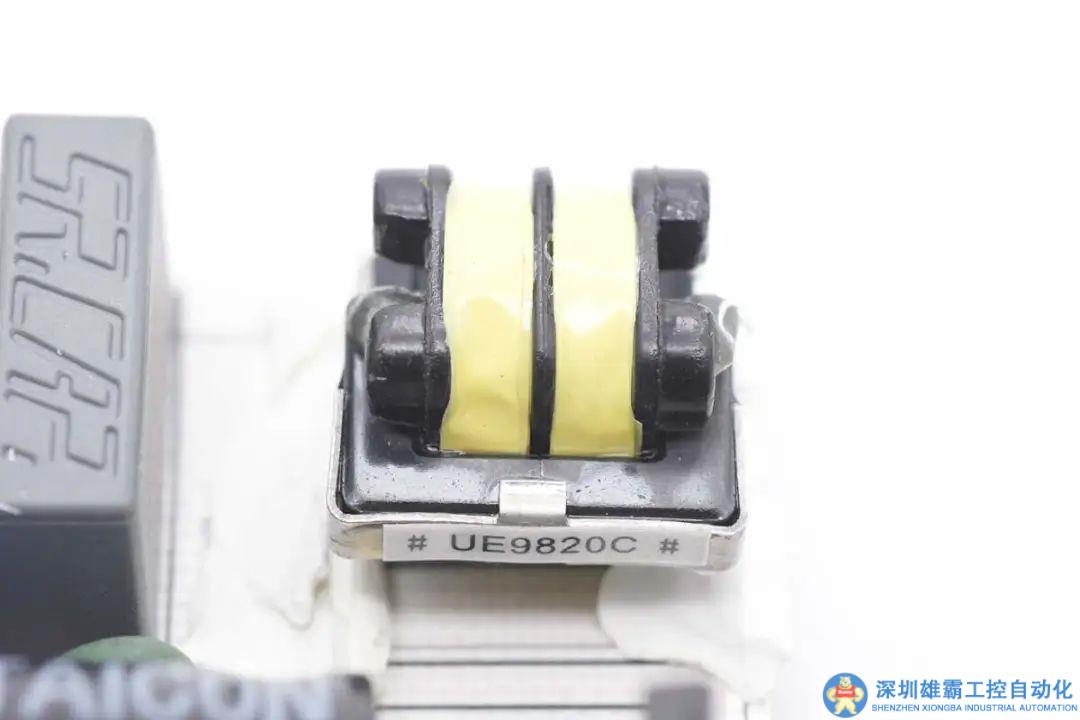

共模電感采用絕緣骨架繞制，磁芯采用鋼片夾持固定。

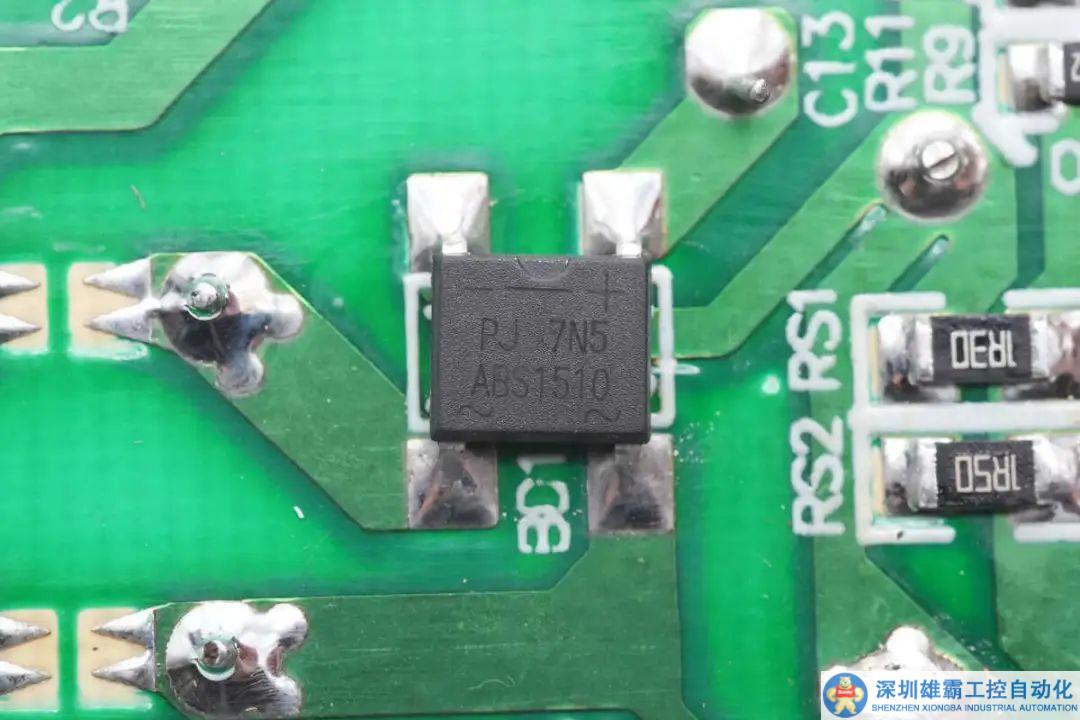

整流橋型號為ABS1510，規格為1.5A 1000V。

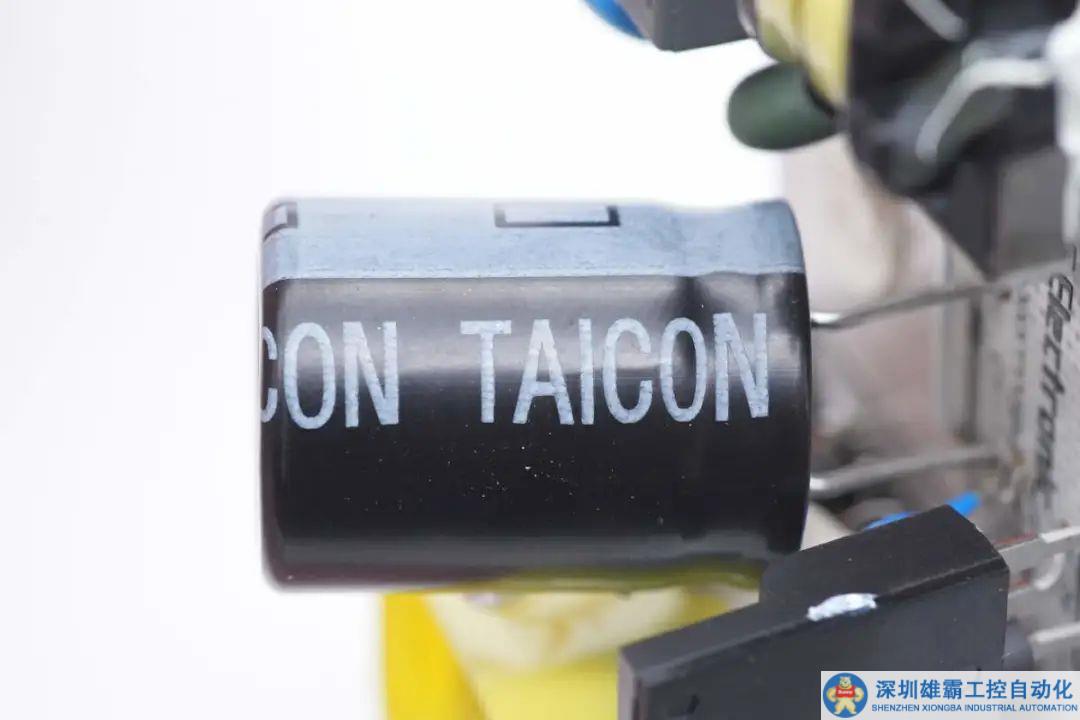

高壓濾波電容為TAICON品牌。

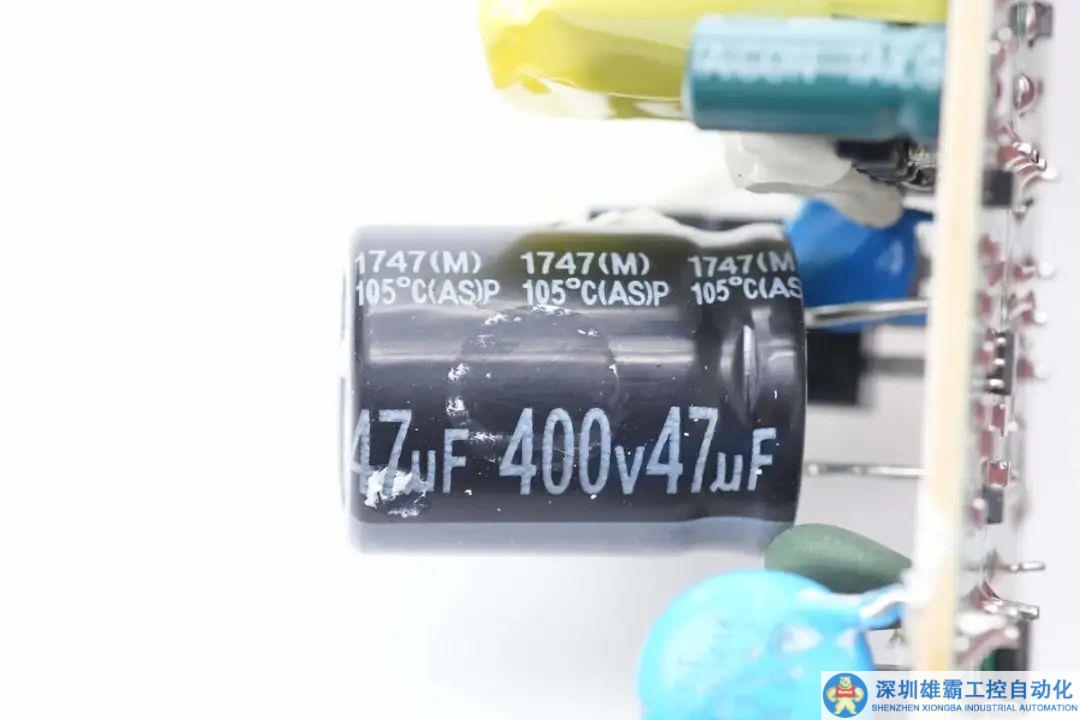

規格為400V47μF。

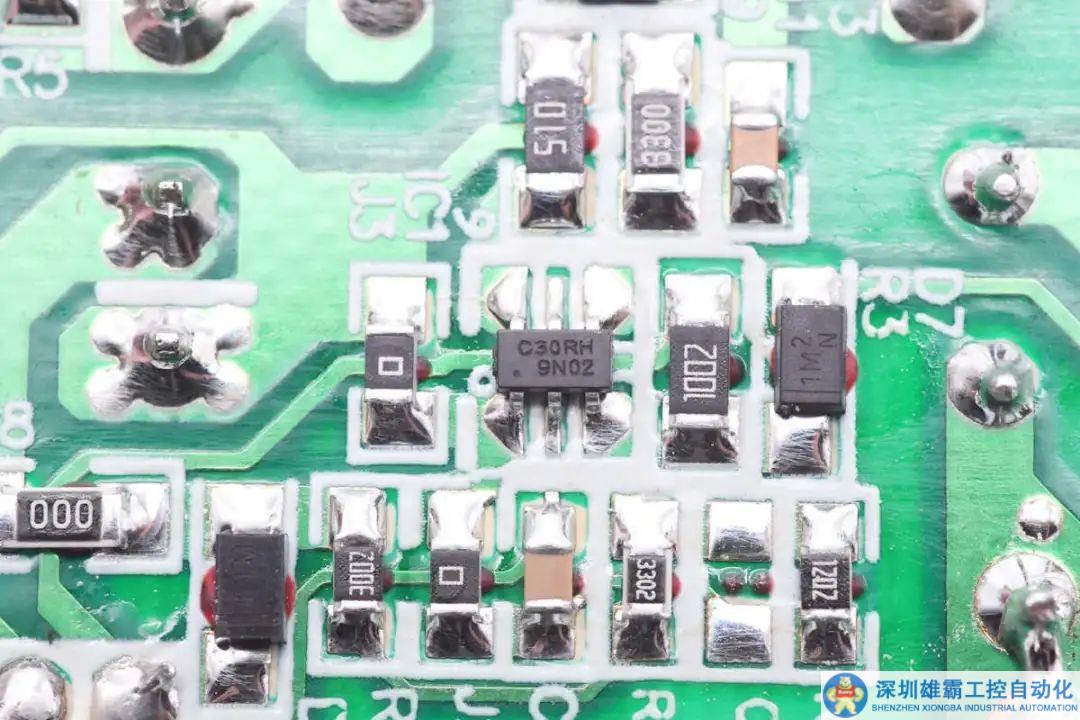

初級主控芯片絲印C30RH，采用SOT23-6封裝。

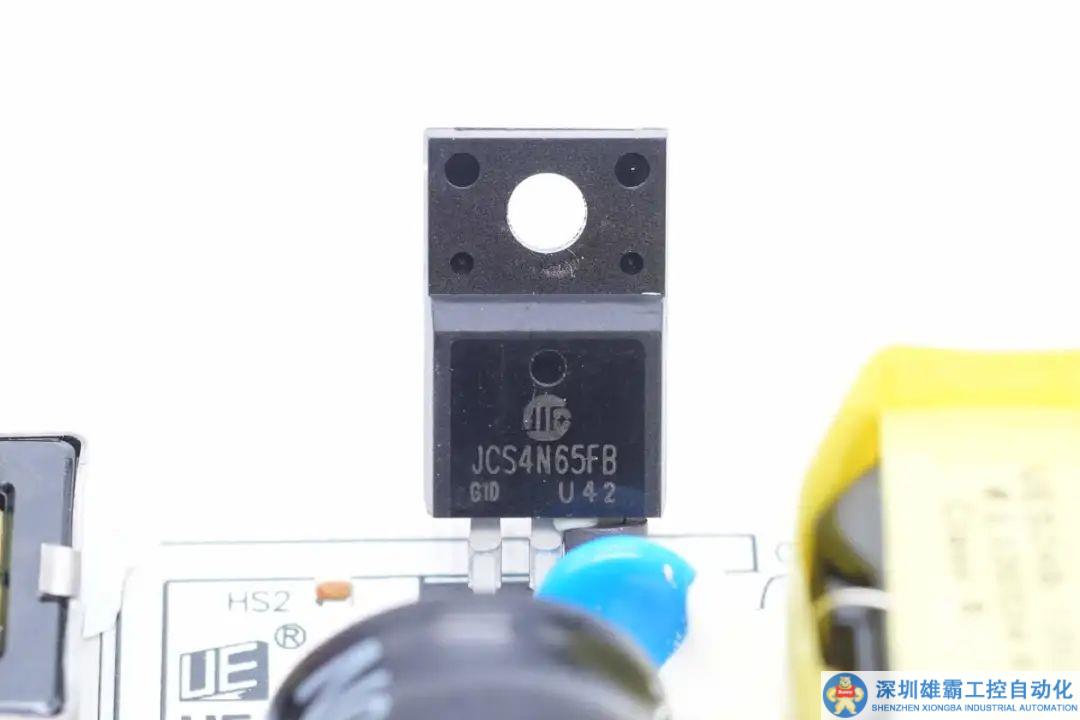

初級開關管來自吉林華微，型號JCS4N65FB，是一顆耐壓650V的NMOS，導阻2.4Ω，采用TO220F封裝。

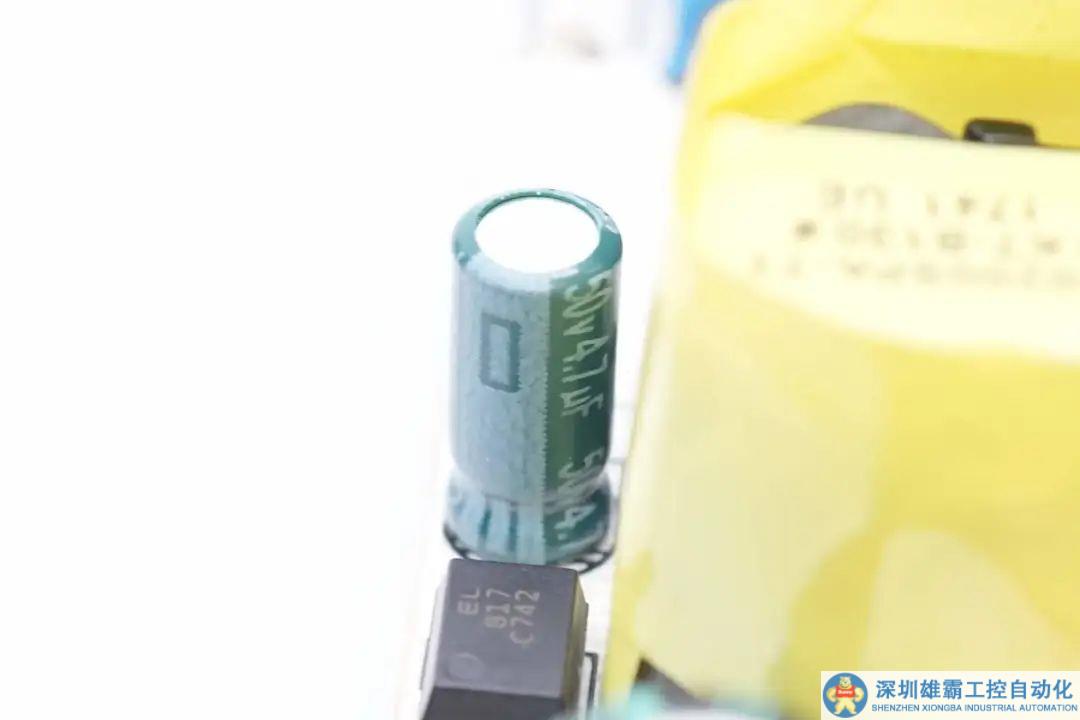

為主控芯片供電的濾波電容規格為50V4.7μF。

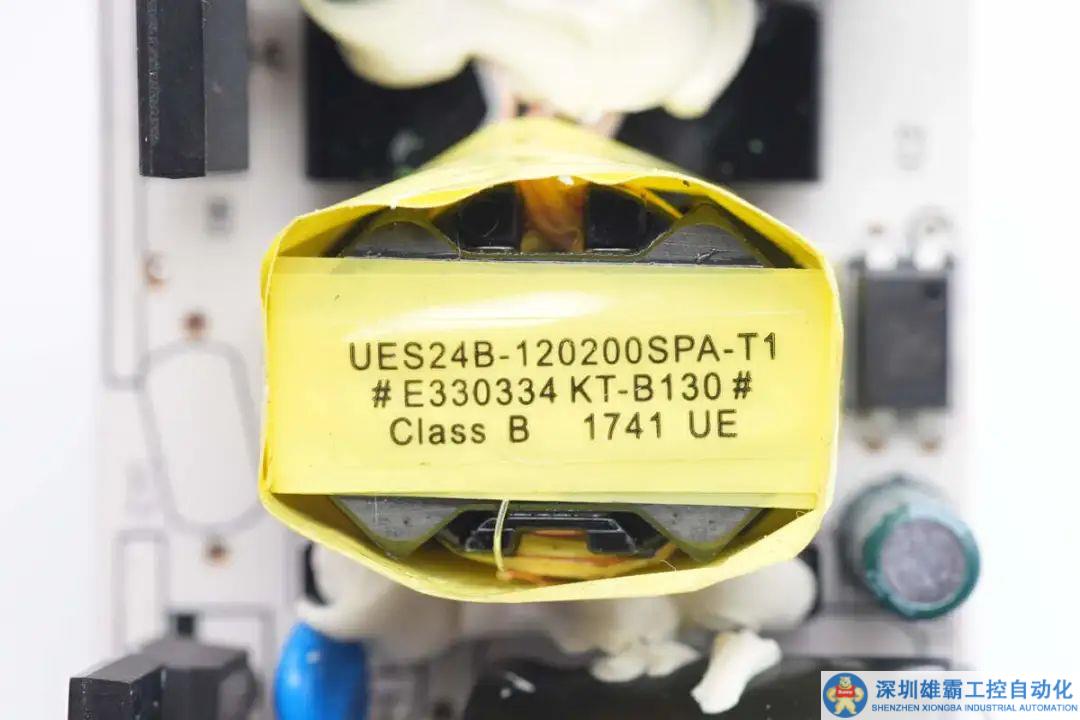

變壓器磁芯纏繞膠帶絕緣，并涂有膠水固定。

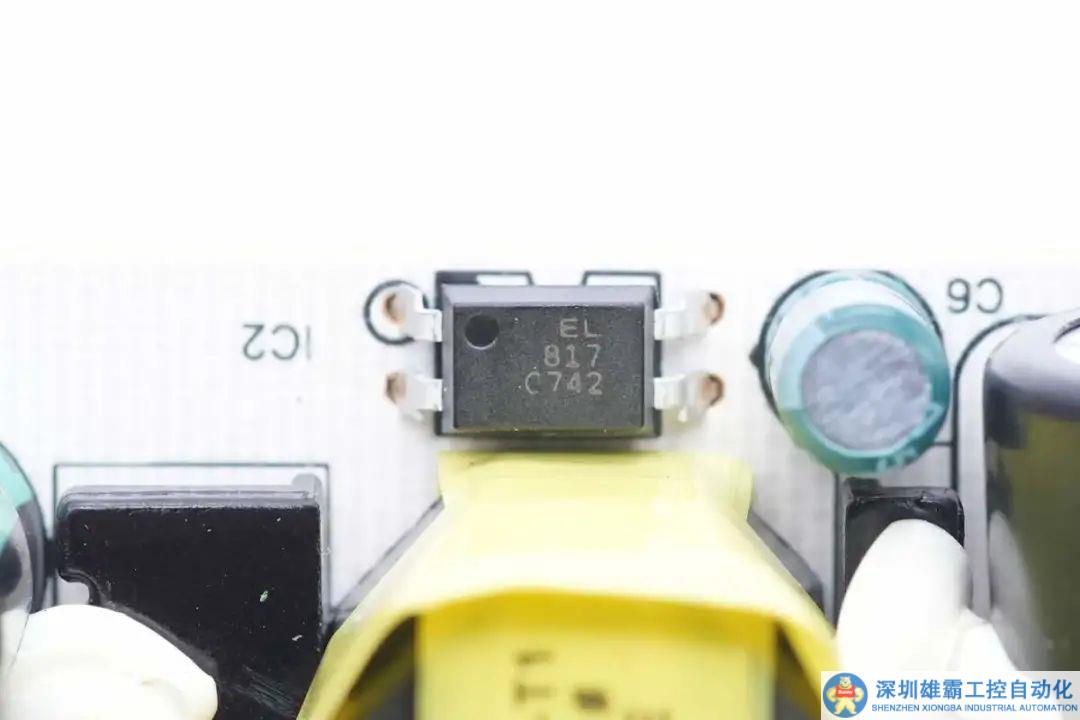

EL817光耦用于輸出電壓反饋。

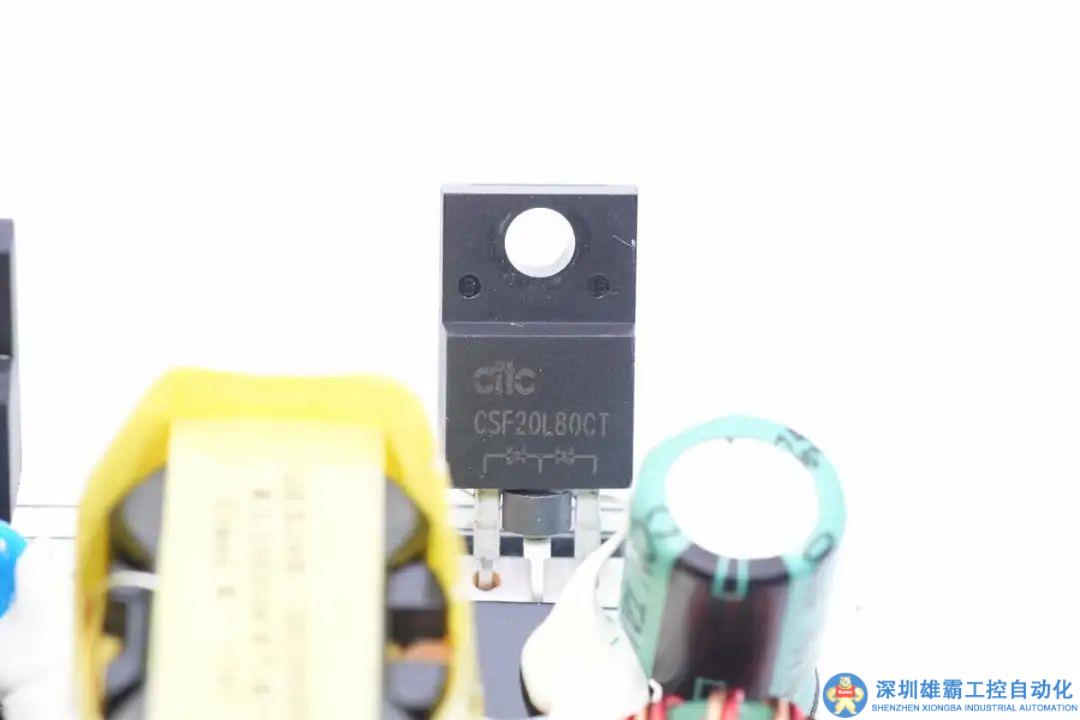

輸出整流管來自CITC竹懋，型號CSF20L80CT，是一顆80V 20A的肖特基二極管，采用TO220F封裝。

輸出端焊接兩顆濾波電容和濾波電感。

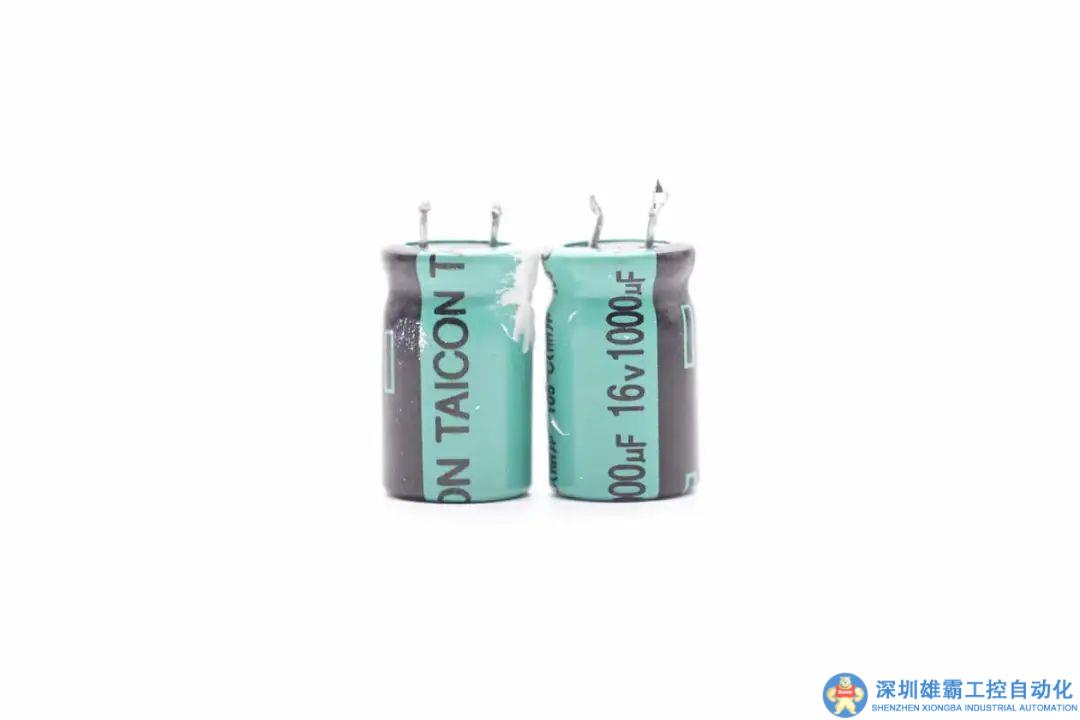

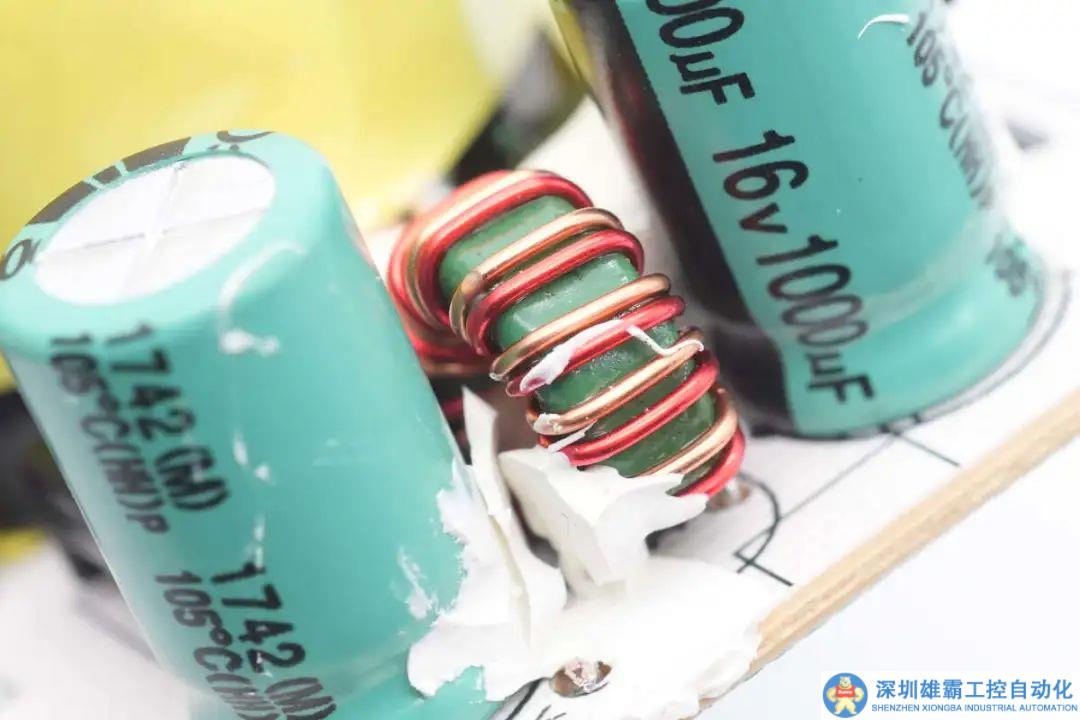

兩顆輸出濾波電容規格相同，均為16V1000μF。

輸出濾波電感采用漆包線繞制。

全部拆解一覽，來張全家福。

充電頭網拆解總結

華為這款12V適配器采用筆記本電源造型設計，輸入和輸出線纜均不可更換。其中交流輸入線長度約為110cm，輸出線長度約100cm。輸出為DC插頭，具備12V2A輸出規格，輸出功率為24W。

充電頭網通過拆解了解到，華為這款適配器采用反激開關電源設計，初級開關管來自吉林華微，輸出采用肖特基二極管整流，內部采用電解電容濾波。輸入端使用兩顆保險絲串聯，分別用于浪涌過電壓保護和適配器過電流保護，更加精確可靠。
