Redmi Note 12 Pro是小米在去年發布的一款影像手機，這款手機配有67W國產化充電器和5000mAh大電池，15分鐘即可為電池充入一半電量，46分鐘即可完全充滿，快充體驗還是相當不錯的。

該款充電器由江蘇辰陽電子代工研發生產，采用小米專用USB-A接口，支持小米私有快充協議，搭配小米專用USB-A轉USB-C數據線，還可以作為65W PD充電器使用，為筆記本電腦充電，下面充電頭網就帶來這款小米67W國產化快充充電器的拆解，一起看看內部的用料和做工。

此前充電頭網還拆解過紅米K60 Pro原裝120W氮化鎵充電器、紅米Note12 探索版原裝210W氮化鎵充電器、Redmi K40游戲增強版原裝67W快充充電器、RedmiBook Pro 15筆記本標配100W PD快充充電器等產品，歡迎查閱。

Redmi Note 12 Pro 67W充電器外觀



充電器延續此前的外觀設計，腰身潔白光滑，各面間過渡圓潤，使用手感好。機身正背面均印有67W以及Designed by Xiaomi字樣。





輸入端外殼印有小米品牌logo、充電器參數以及相應的認證標識等。

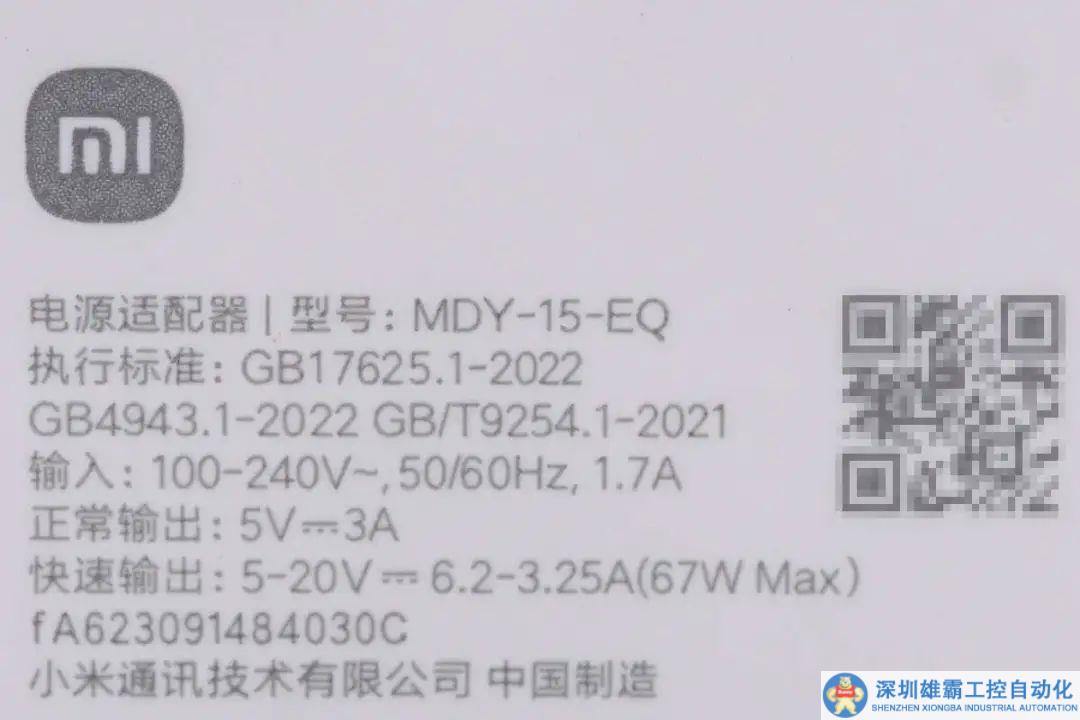

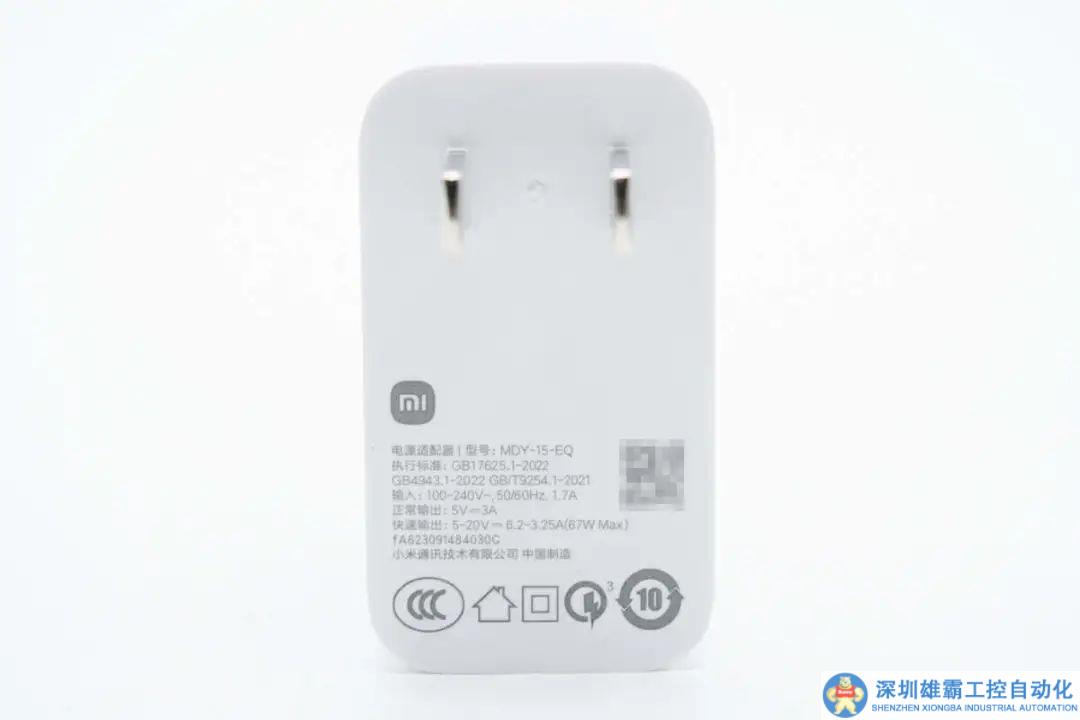

充電器參數特寫

型號：MDY-15-EQ

輸入：100-240V~50/60Hz 1.7A

正常輸出：5V3A

快速輸出：5-20V/6.2-3.25A（67W Max）

充電器已經通過了3C認證。

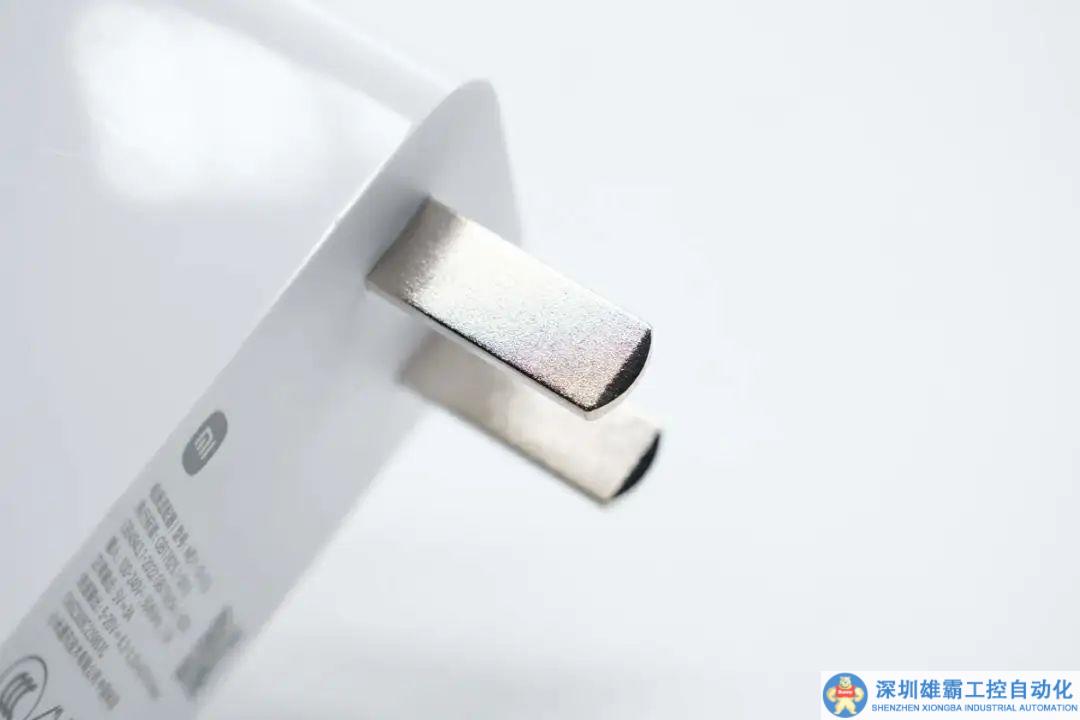

輸入端配備固定國標插腳，靠一側布局方便插拔。

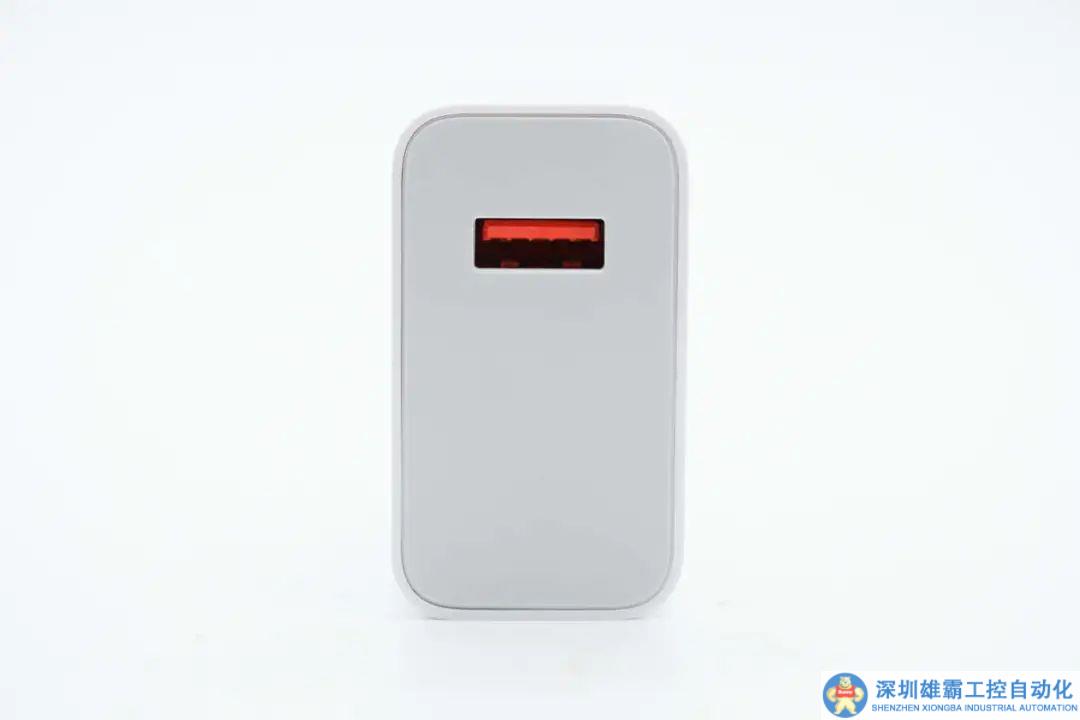

輸出端USB-A口也是靠一側布局，暖陽色膠芯。

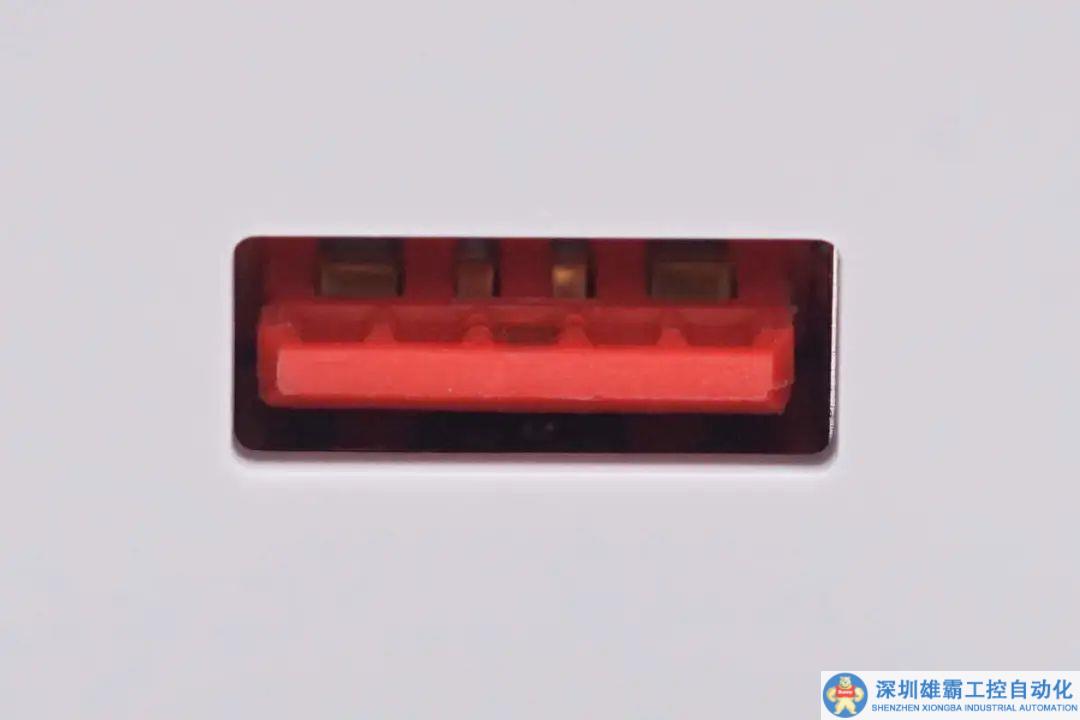

USB-A口為經典魔改接口，舌片前端設有特殊觸點。

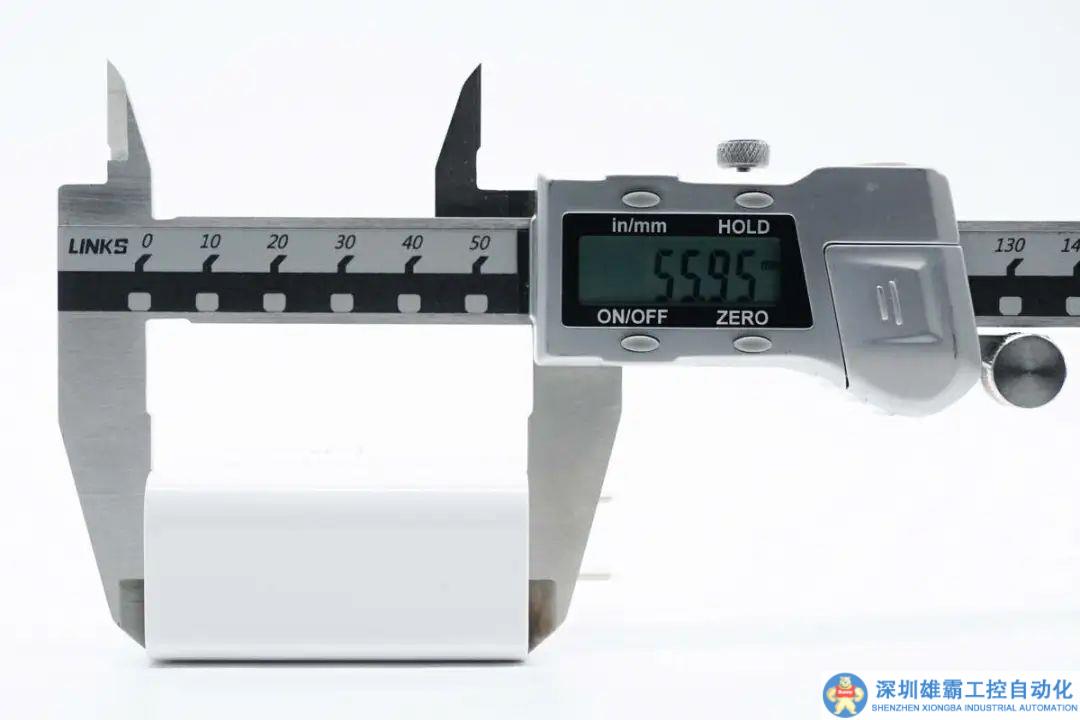

測得充電器機身高度為55.95mm。

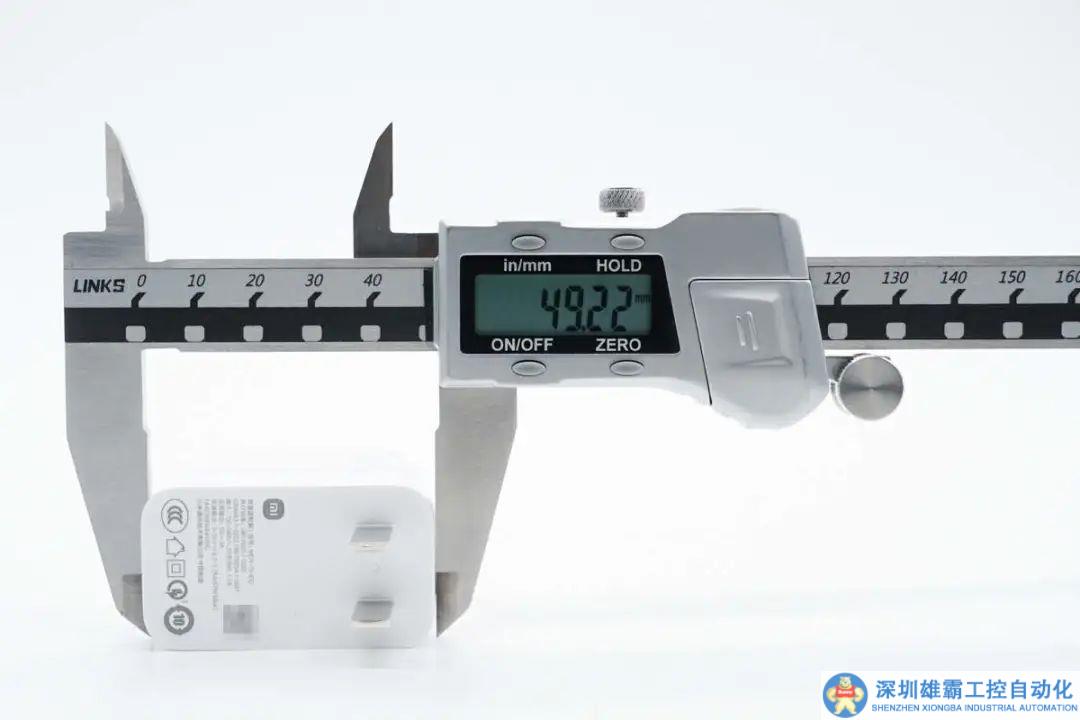

寬度為49.22mm。

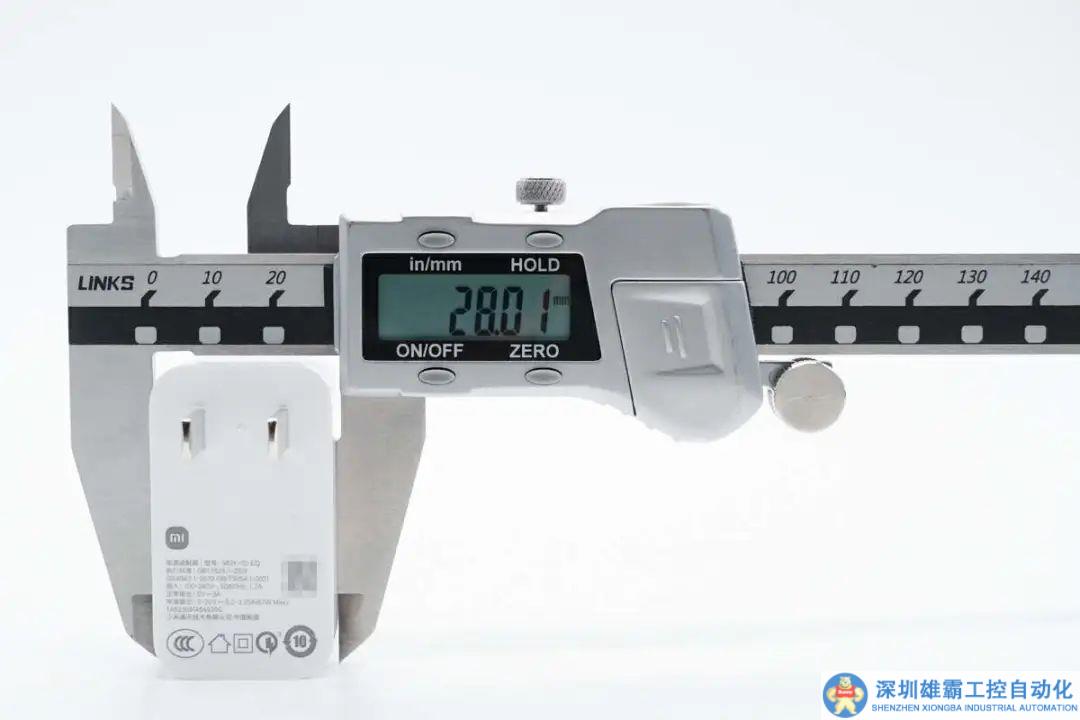

厚度為28.01mm。

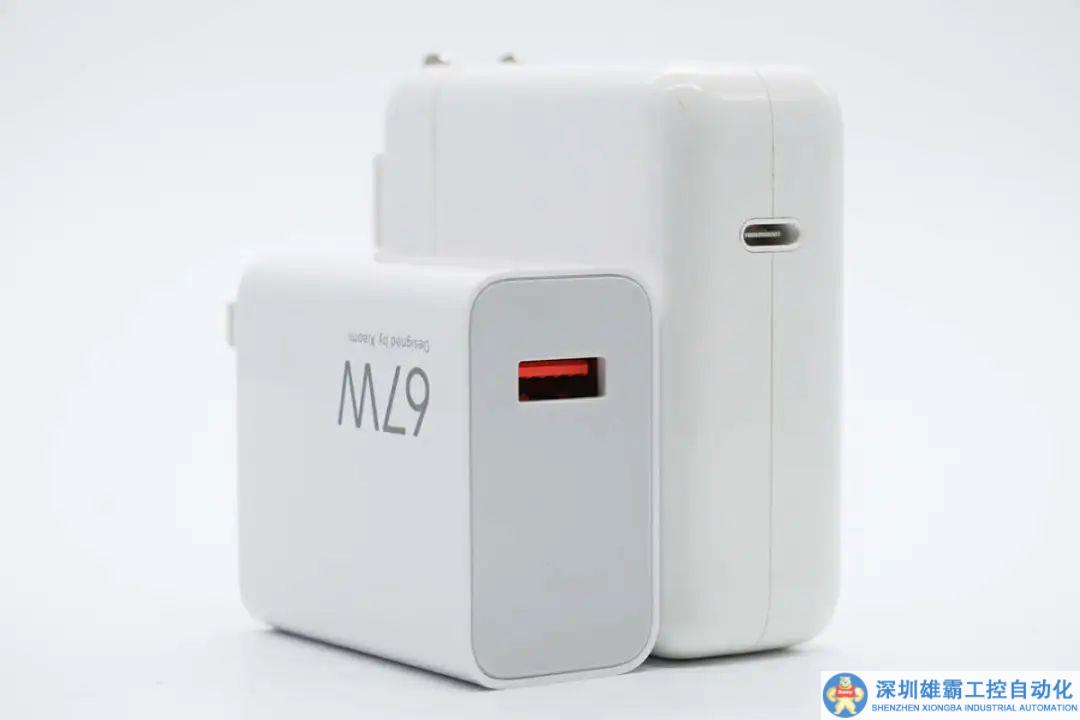

和蘋果61W充電器直觀對比，體積上很有優勢。

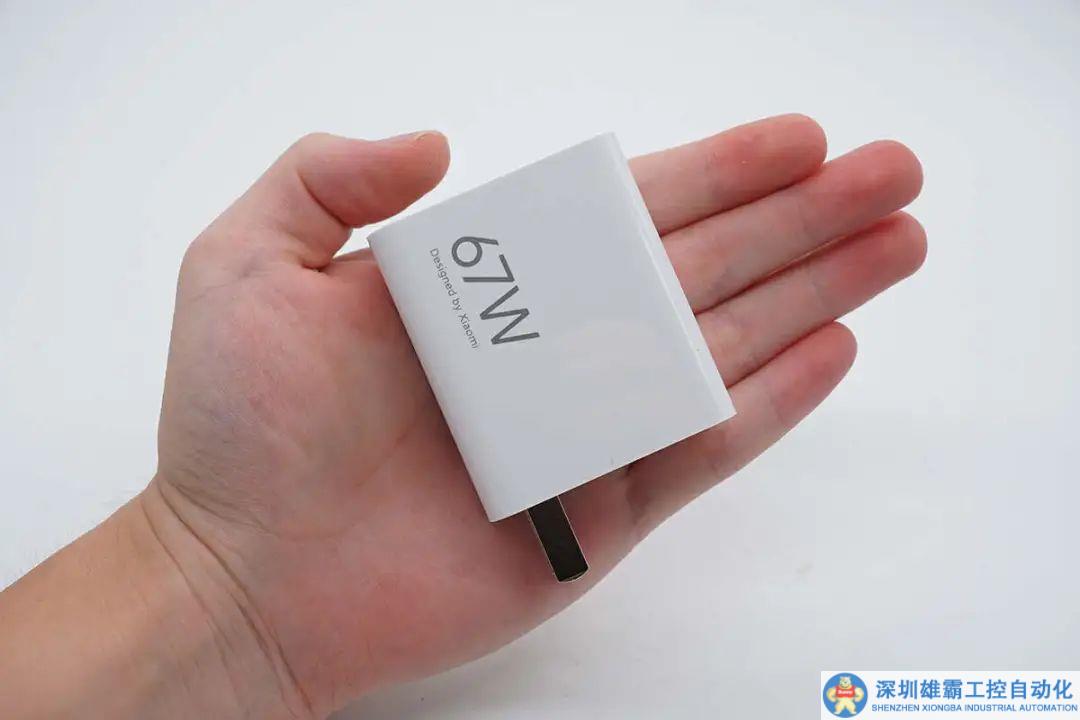

充電器拿在手上的直觀感受。

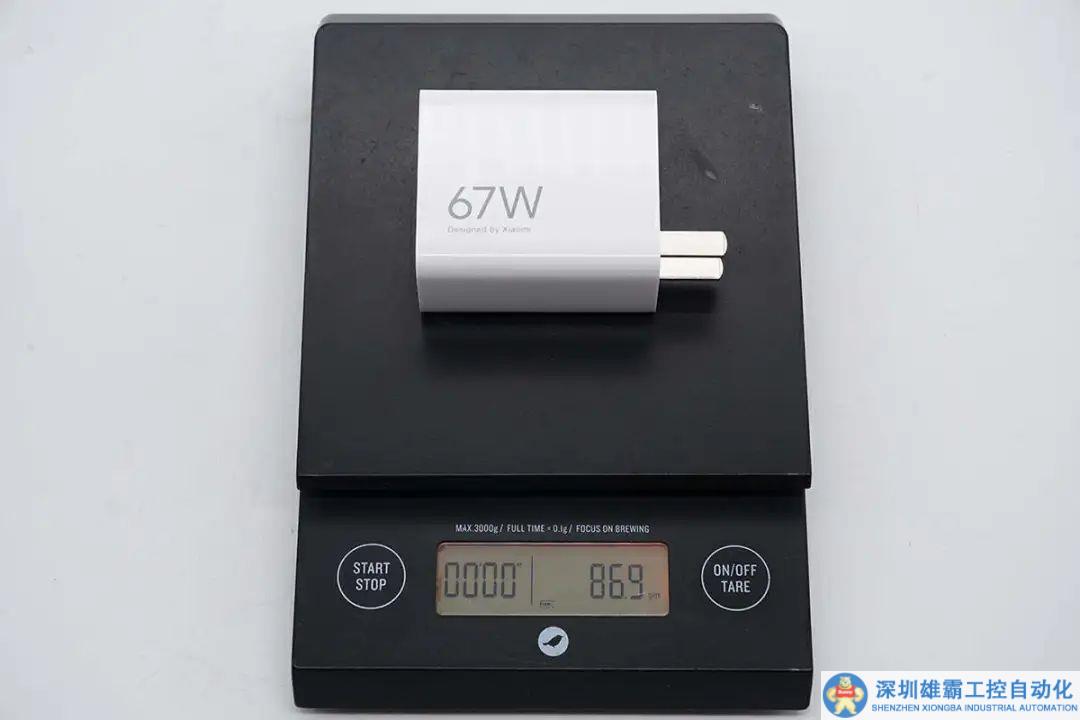

另外測得其凈重約為87g。

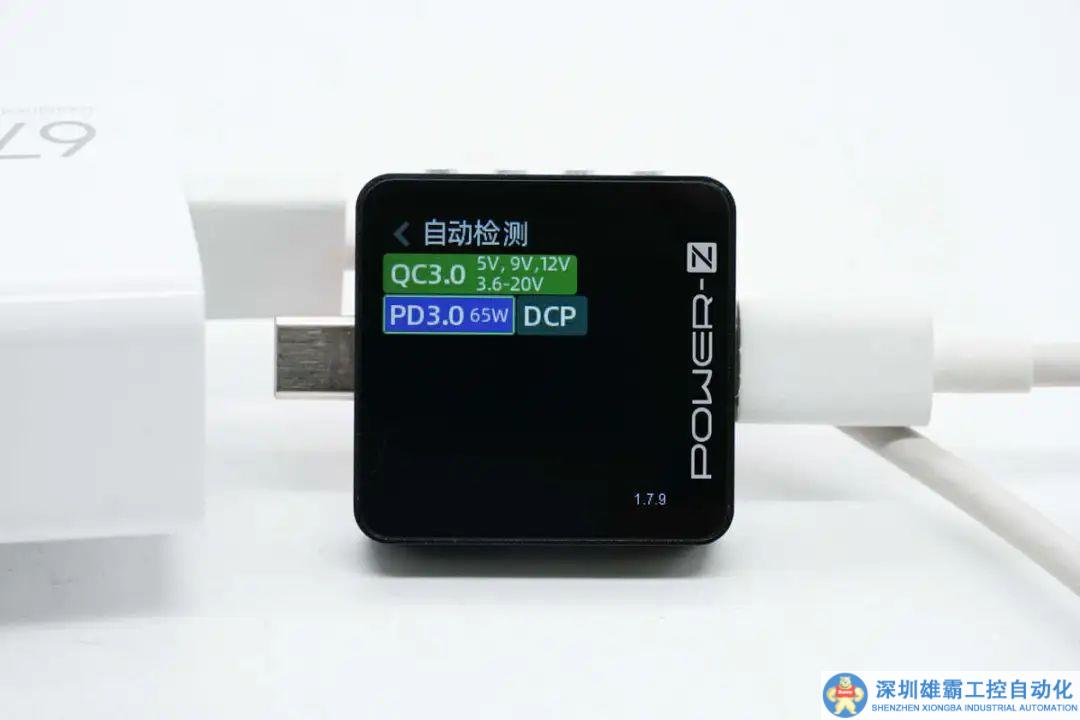

搭配米系魔改快充線，充電器可以支持PD快充。通過ChargerLAB POWER-Z KM003C測得充電器支持QC3.0、PD3.0、DCP充電協議。

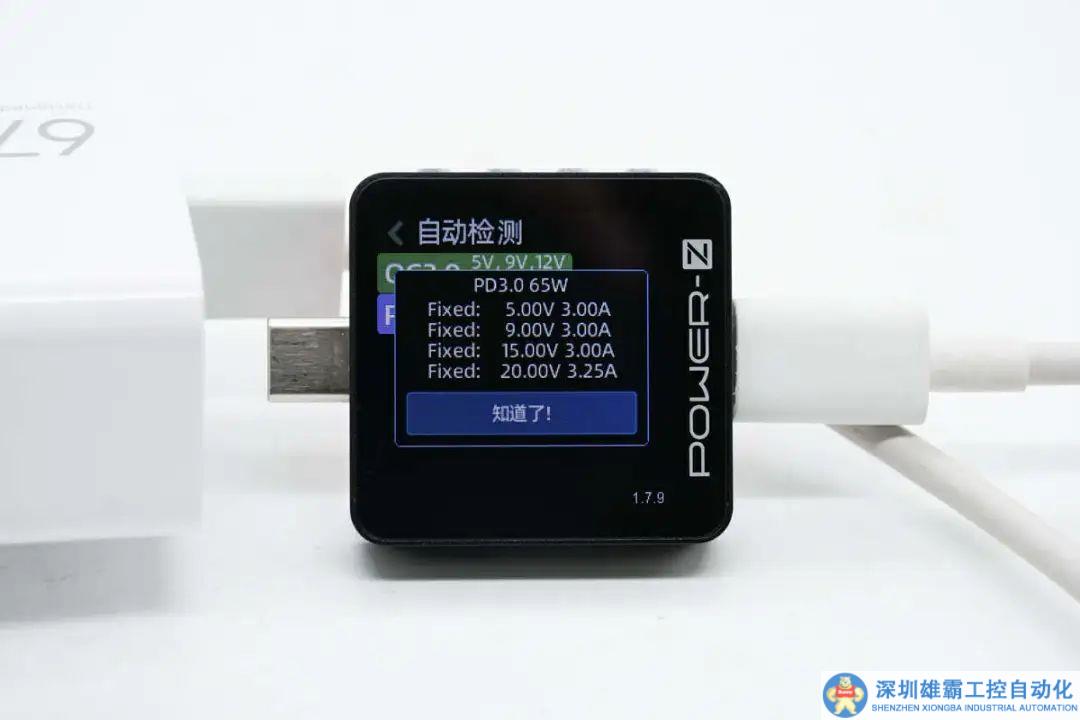

PDO報文顯示充電器還具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位。





Redmi Note 12 Pro 67W充電器拆解



看完了這款充電器的外觀和測試，下面就進行拆解，一起看看內部的用料和做工。

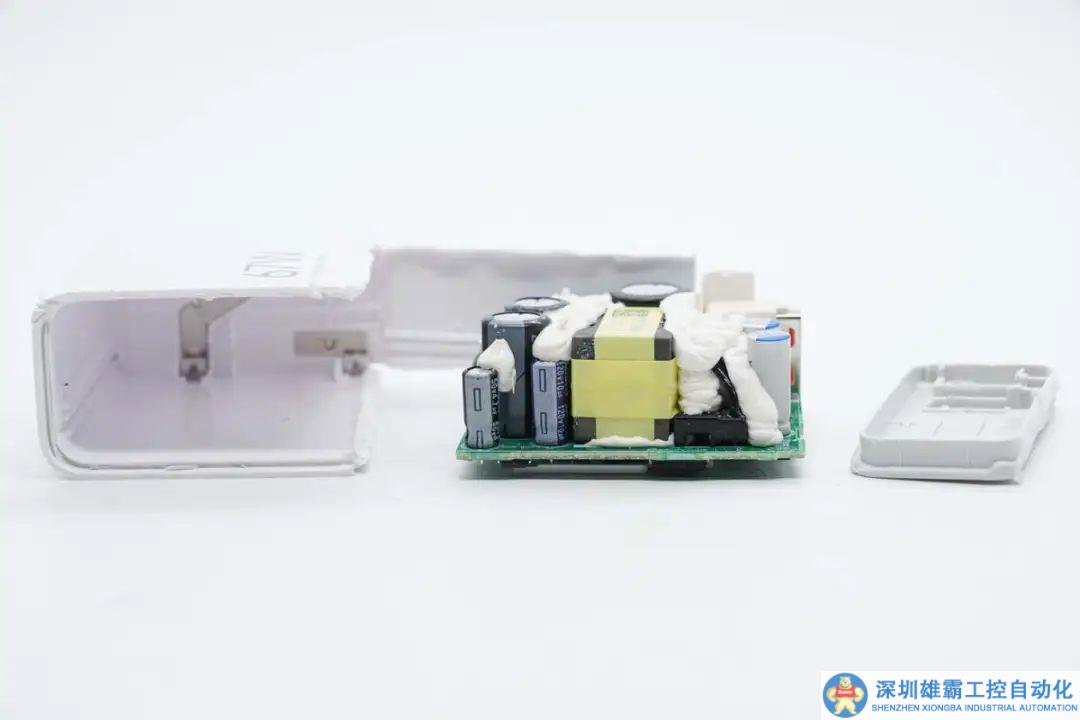

首先拆下輸出側蓋板，內部PCBA模塊采用膠水固定在殼體內部，無法取出，使用切割機切開外殼。

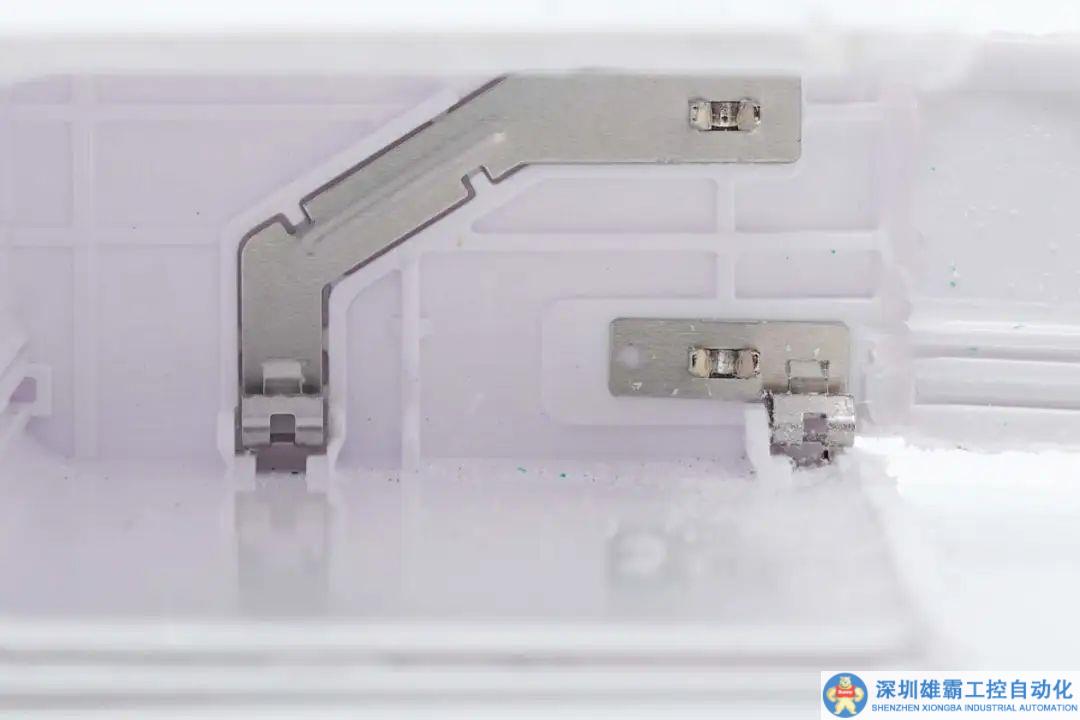

插腳通過彈片壓接連接PCBA模塊供電。

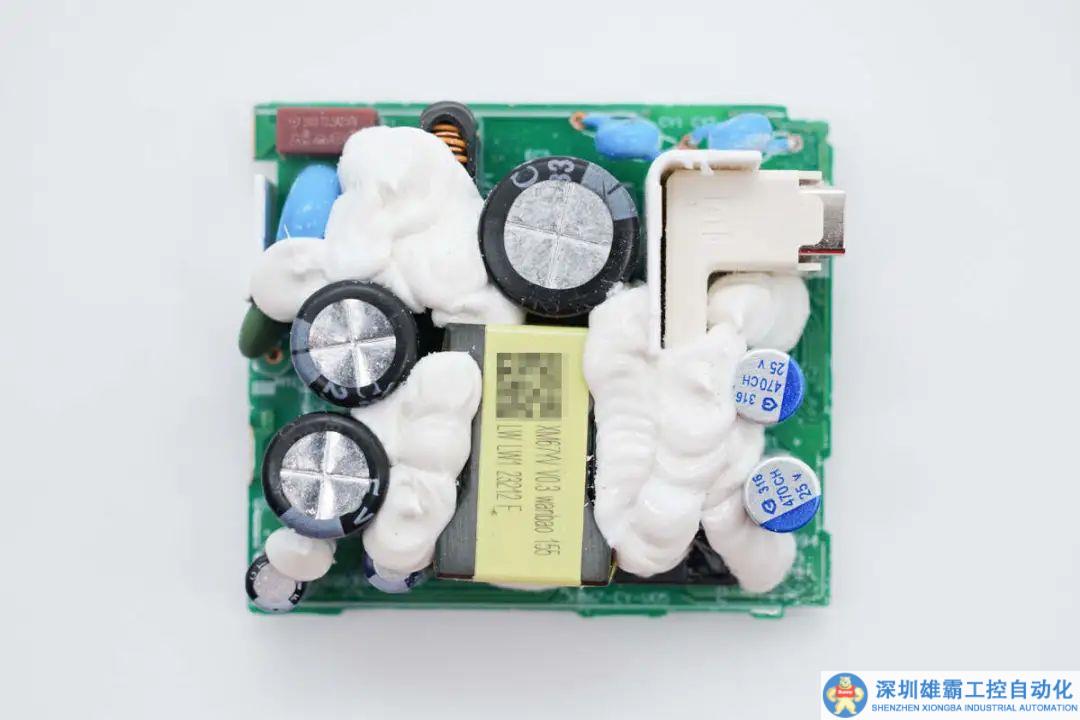

PCBA模塊正面元件之間大量打膠加固。

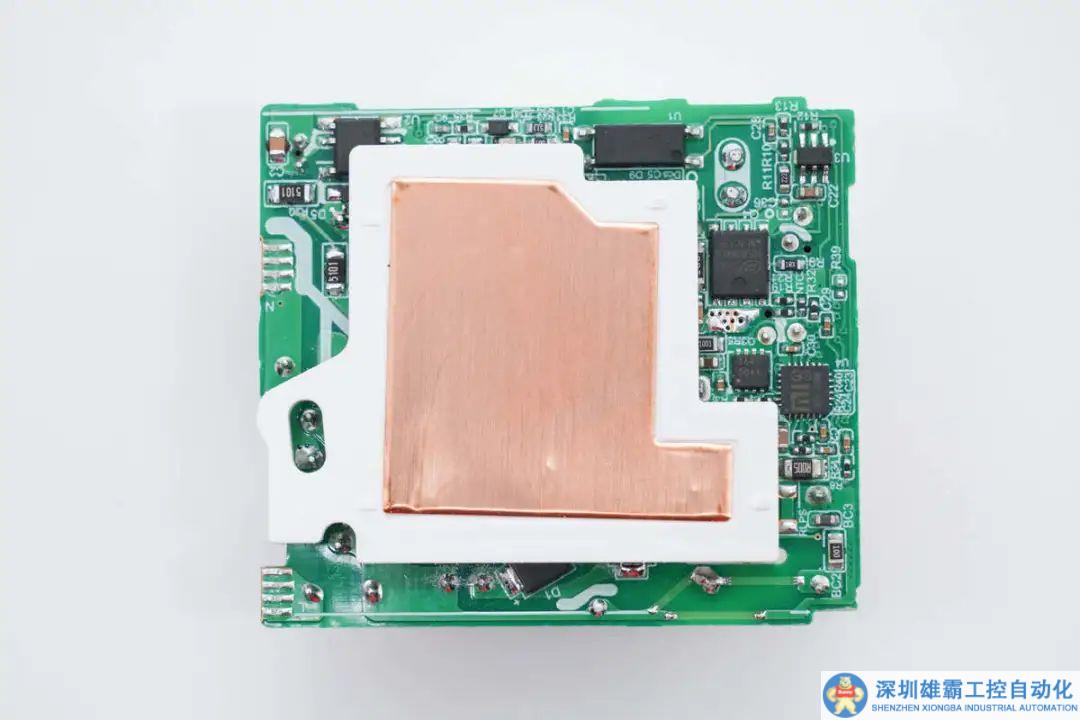

PCBA模塊背面采用塑料隔離板絕緣，并粘貼銅片散熱。

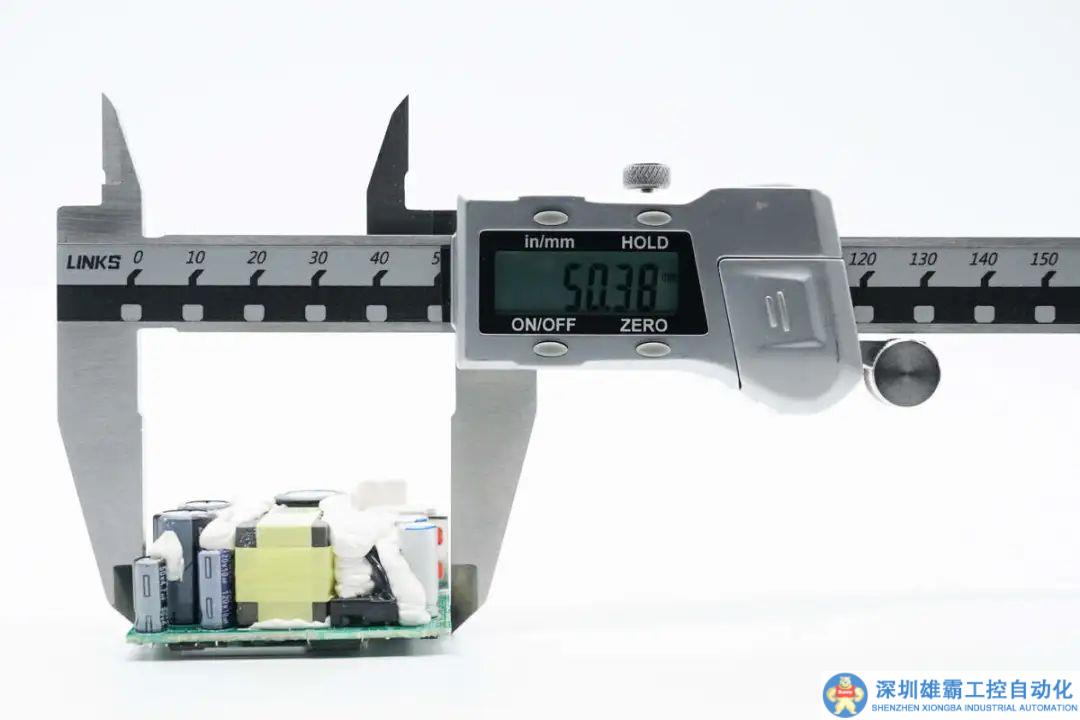

使用游標卡尺測得PCBA模塊長度約為50.38mm。

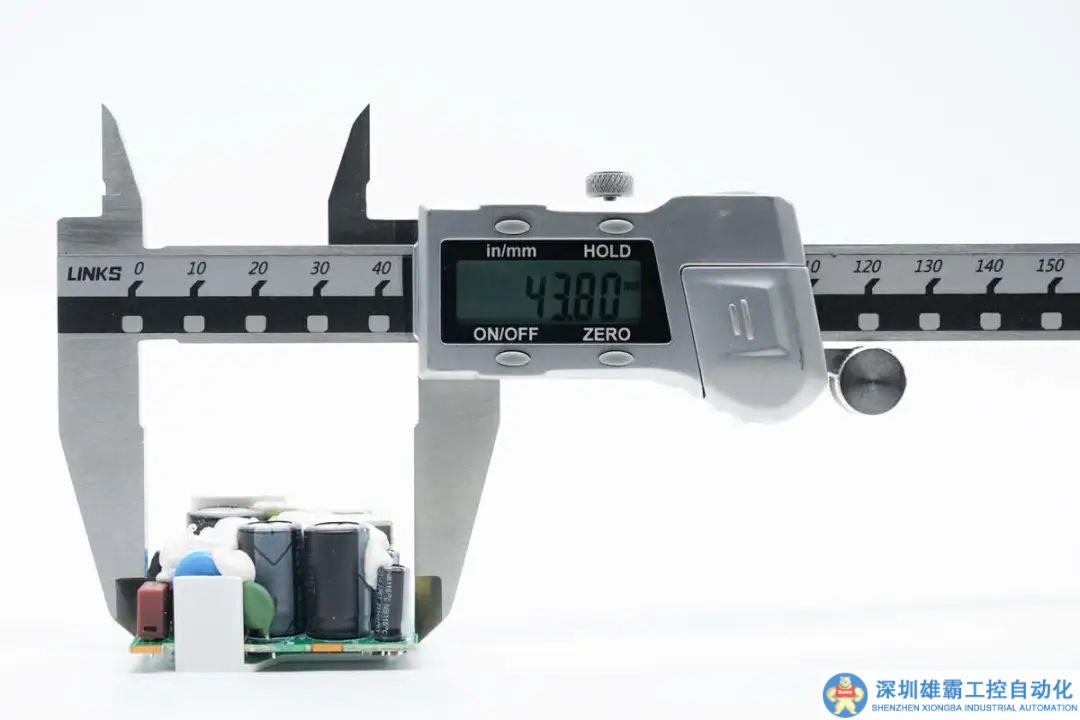

PCBA模塊寬度約為43.8mm。

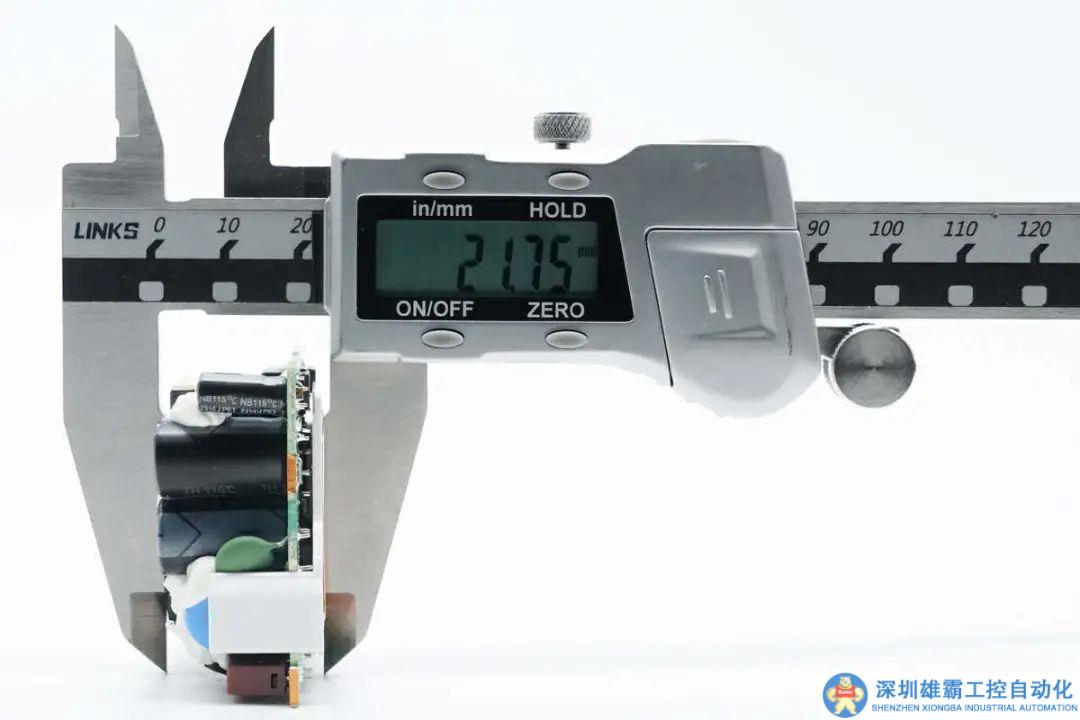

PCBA模塊厚度約為21.75mm。





塑料隔離板插入PCBA模塊初次級之間的開槽絕緣。

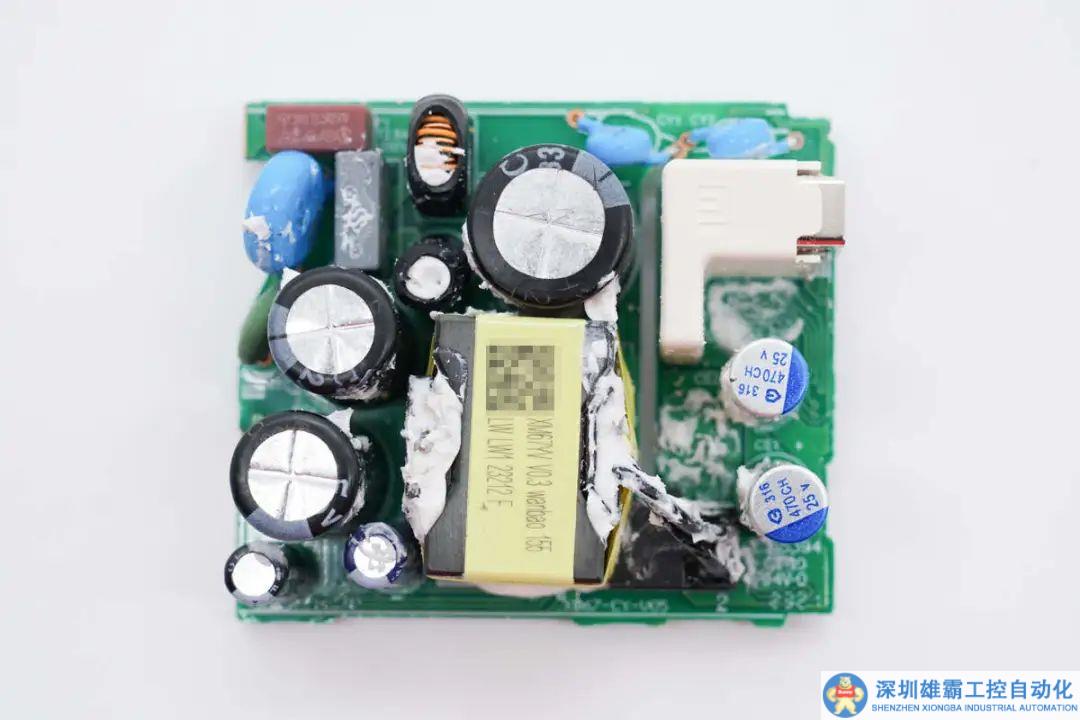

PCBA模塊正面一覽，左上角焊接保險絲，壓敏電阻，NTC熱敏電阻，安規X2電容和共模電感。下方焊接高壓濾波電容和變壓器，右側焊接輸出USB-A母座和兩顆固態電容。

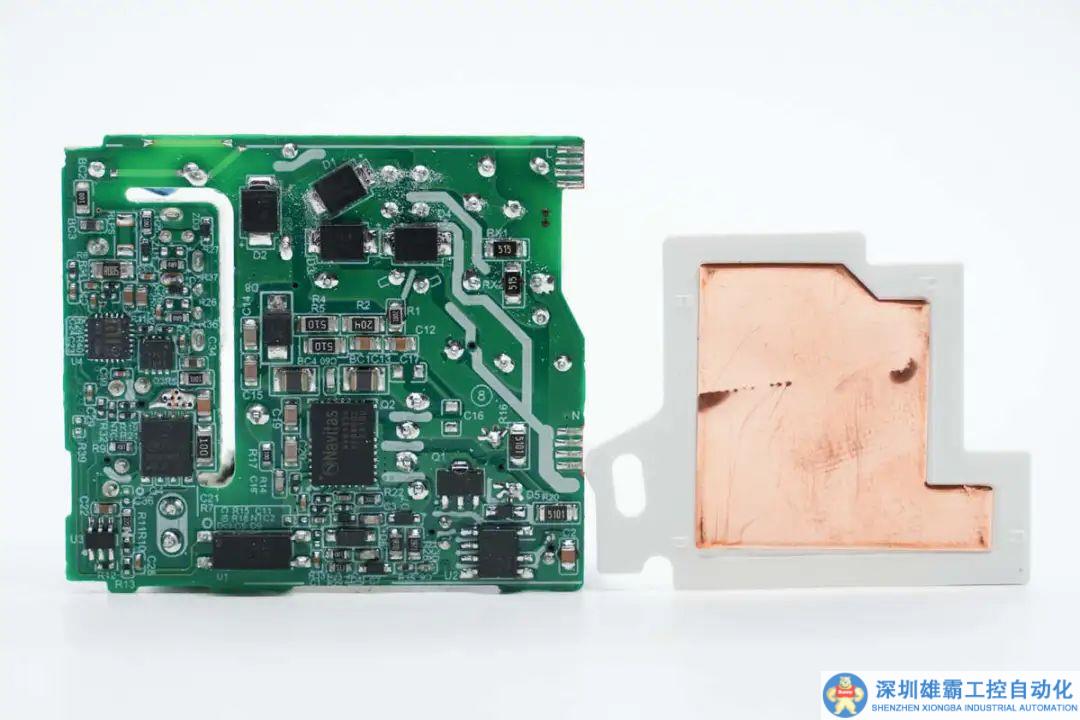

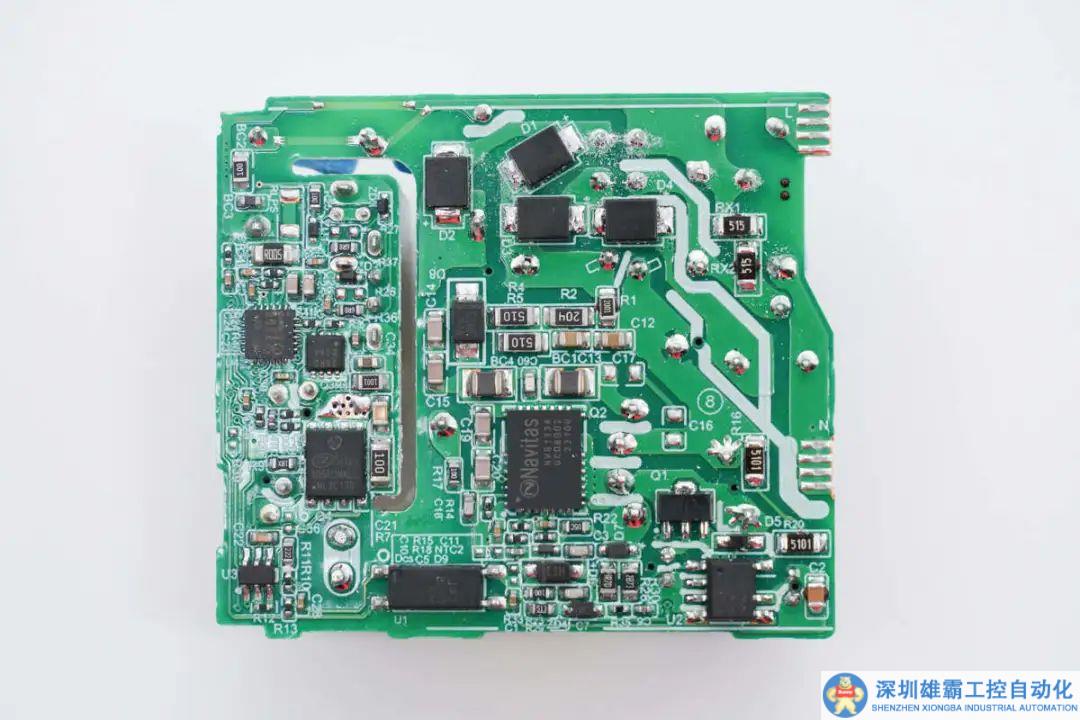

PCBA模塊背面焊接四顆二極管組成的整流橋，國產主控芯片，氮化鎵功率芯片，反饋光耦。次級焊接同步整流控制器，同步整流管，協議芯片和VBUS開關管。



通過對PCBA模塊的觀察發現，小米這款國產化快充充電器采用反激開關電源設計，寬范圍電壓輸出。輸出電壓由協議芯片通過光耦進行反饋調節。充電器中開關電源芯片和同步整流控制器均來自南芯科技。下面我們就從輸入端開始了解各個器件的信息。





PCBA模塊輸入端一覽，焊接保險絲，藍色壓敏電阻和綠色NTC熱敏電阻。

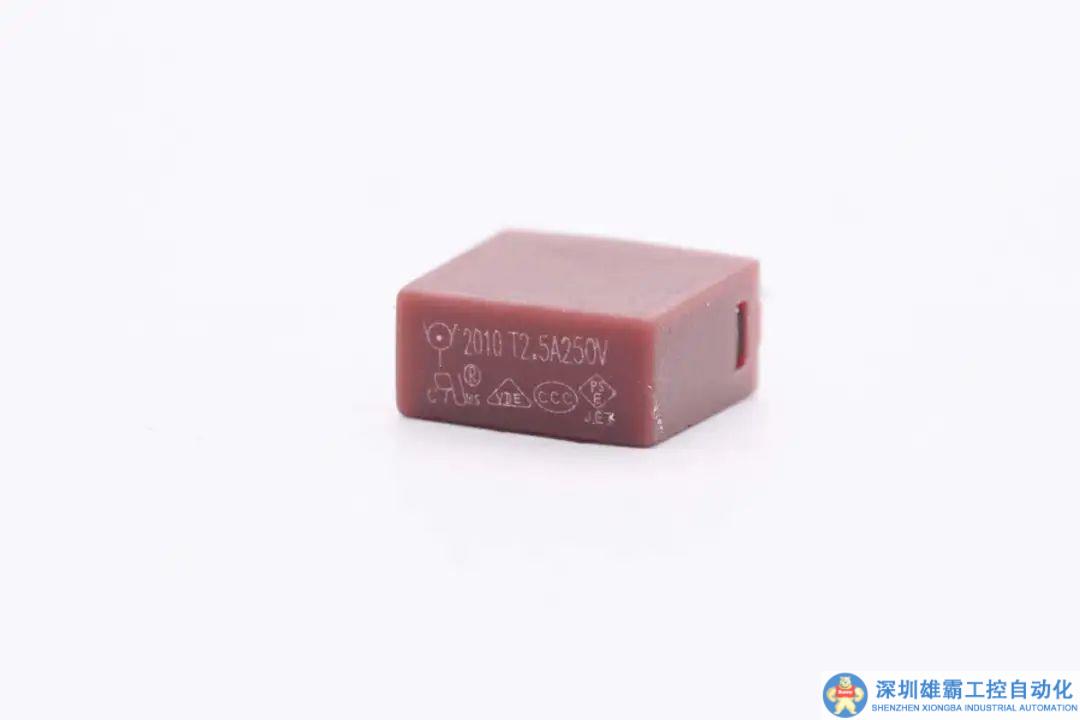

輸入端保險絲來自華德電子，規格為2.5A 250V。

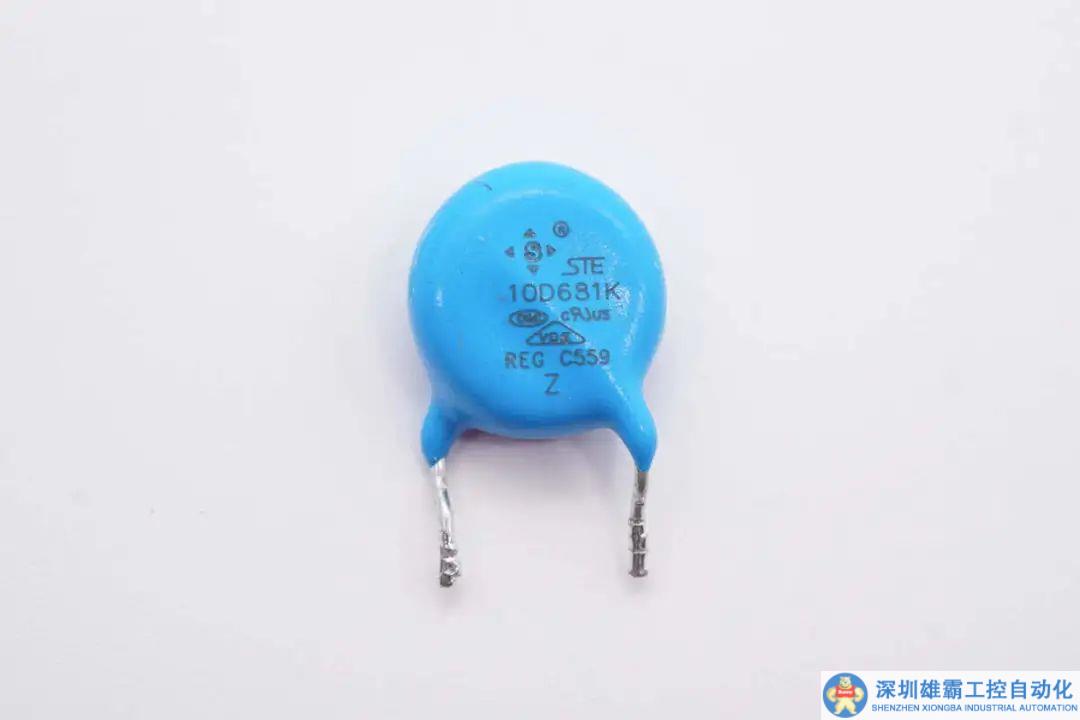

壓敏電子來自STE松田電子，規格為10D681K，用于雷擊浪涌保護。

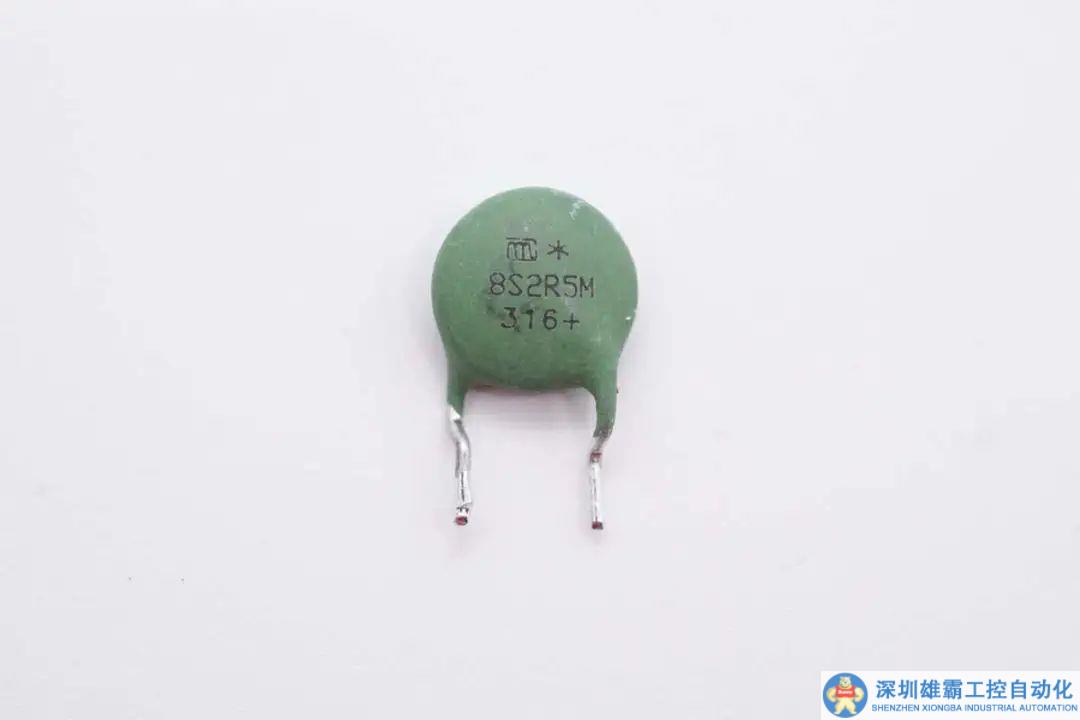

NTC熱敏電阻來自久尹，型號8S2R5M，用于抑制上電的浪涌電流。

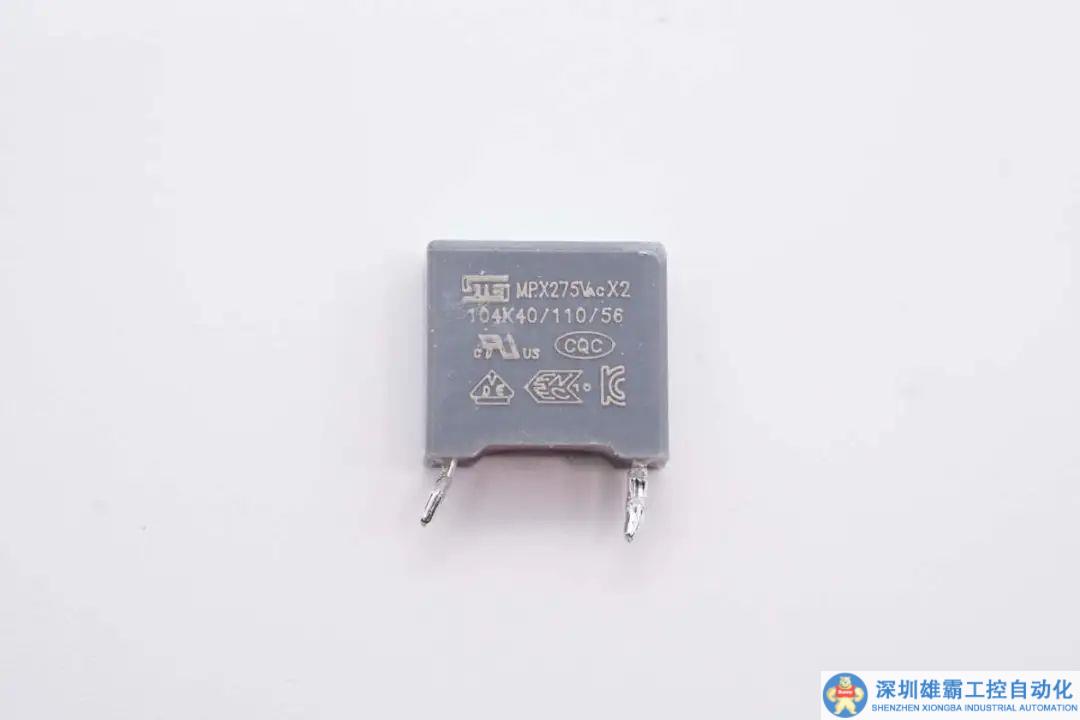

安規X2電容來自STE松田電子，規格為0.1μF。

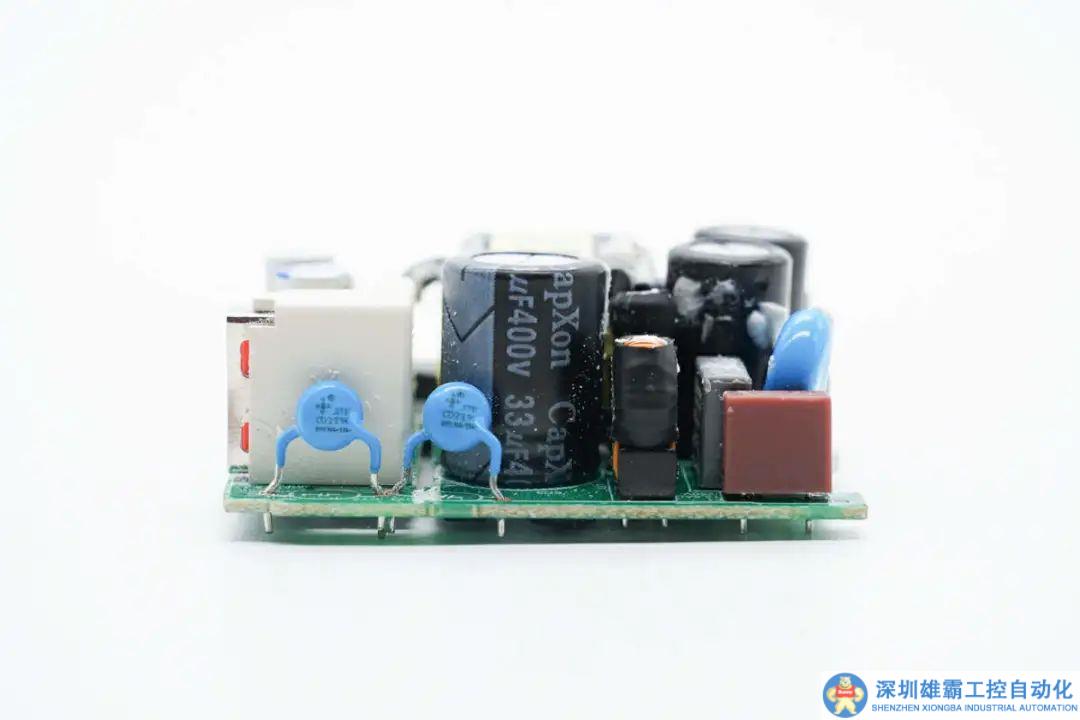

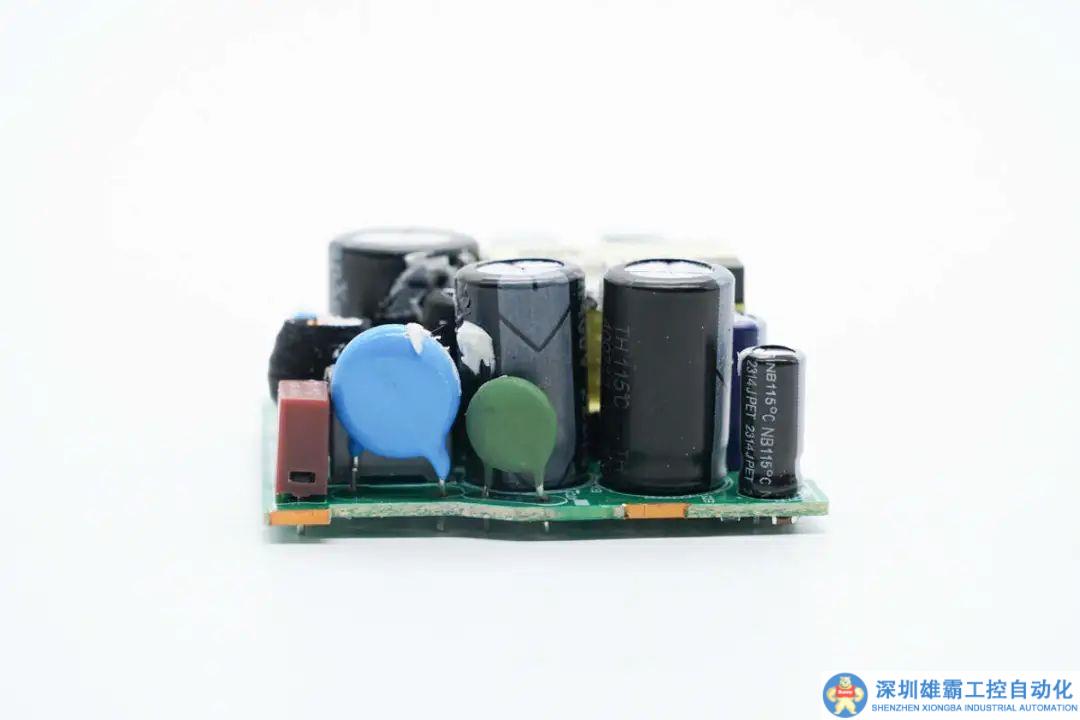

側面焊接兩顆插件Y電容，高壓濾波電容和共模電感。





共模電感采用漆包線和絕緣線繞制，外套熱縮管絕緣。

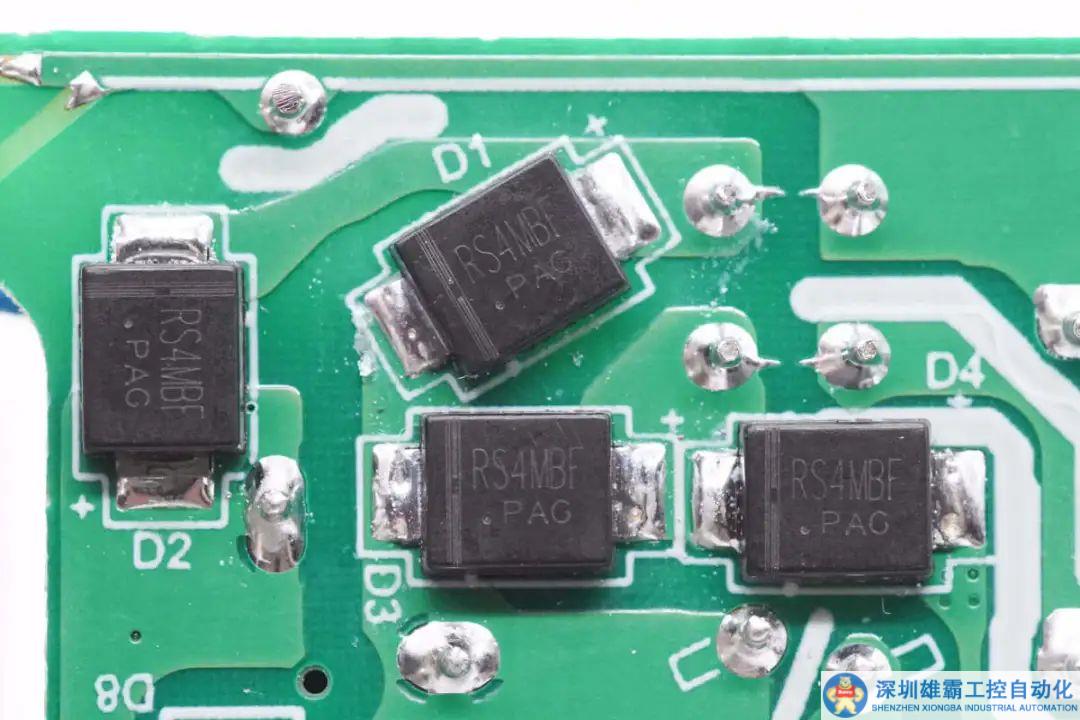

四顆分立的二極管組成整流橋。

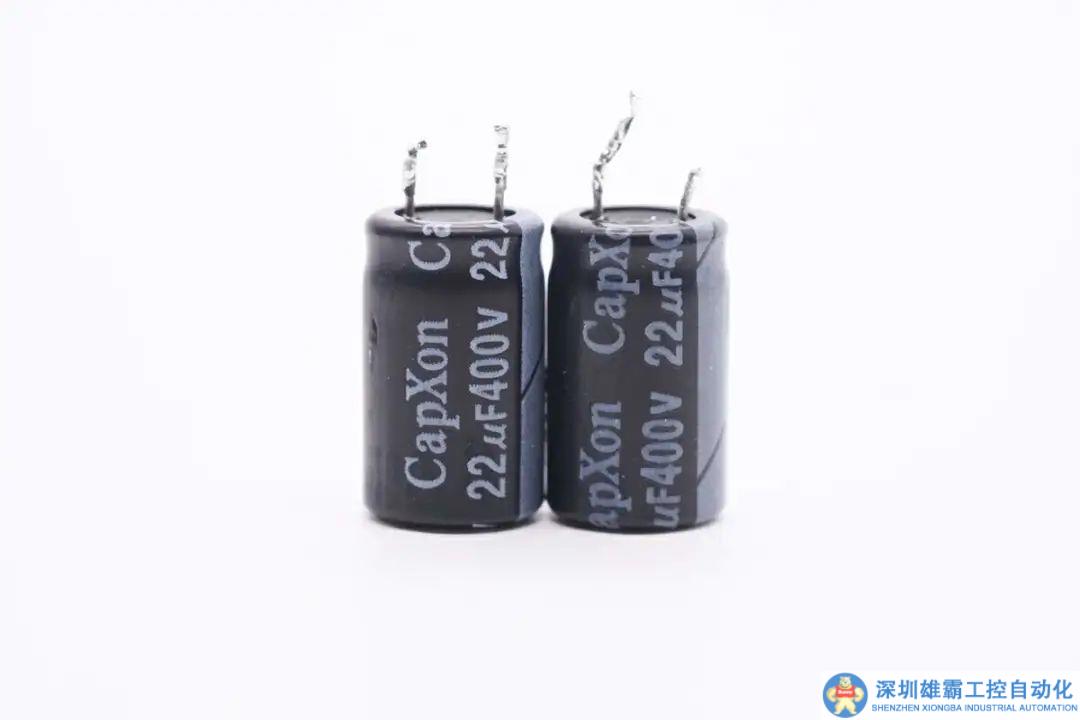

高壓濾波電容來自豐賓，規格為22μF 400V。

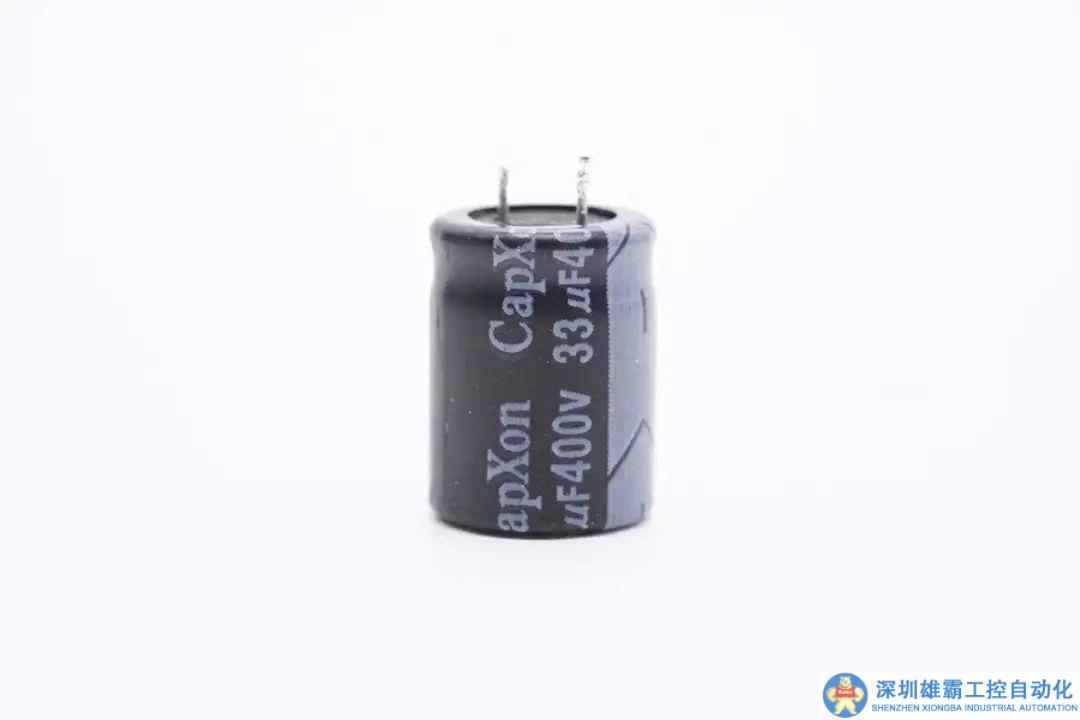

還有一顆規格為33μF400V，濾波電容總?cè)萘繛?7μF。

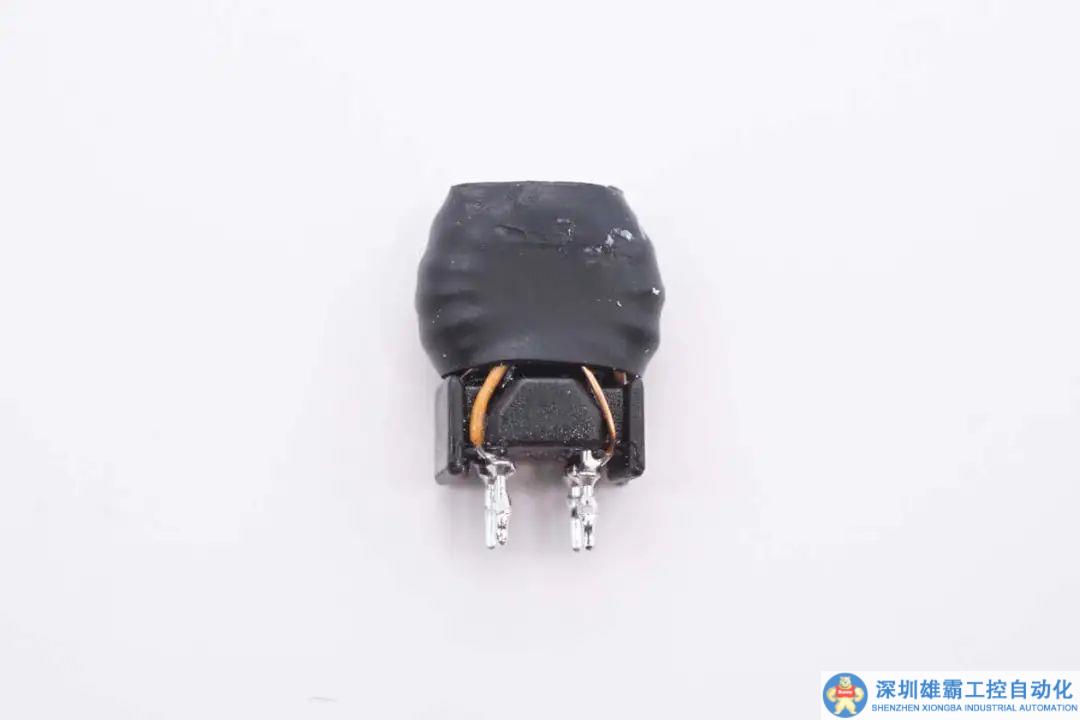

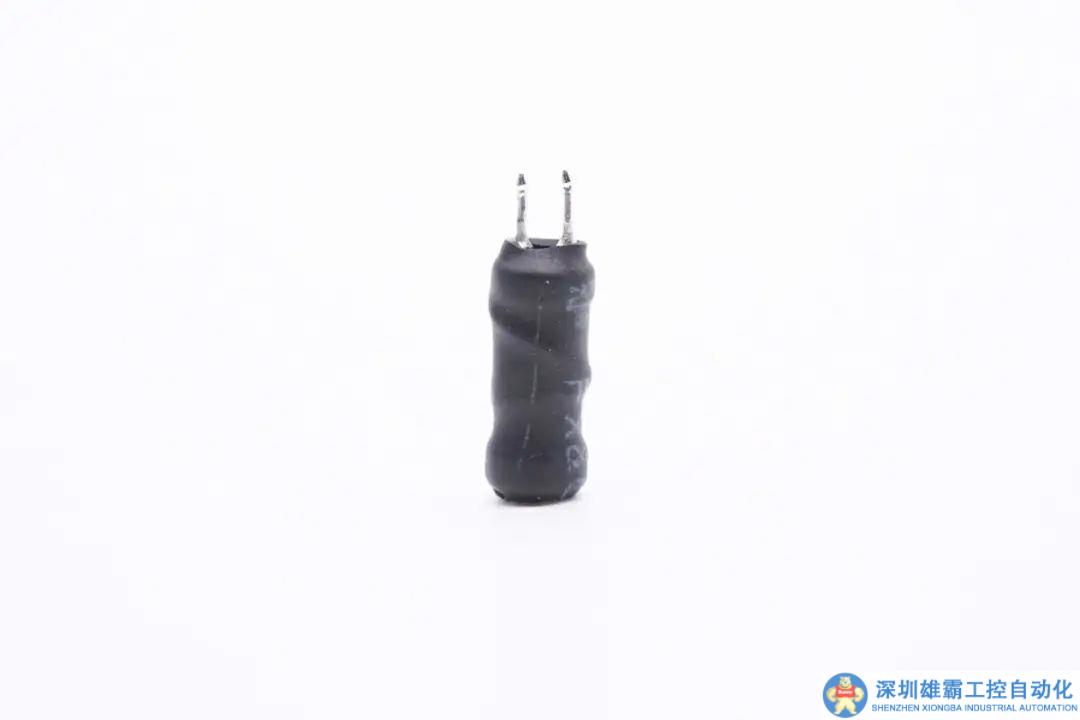

差模電感采用漆包線繞制，外套熱縮管絕緣。

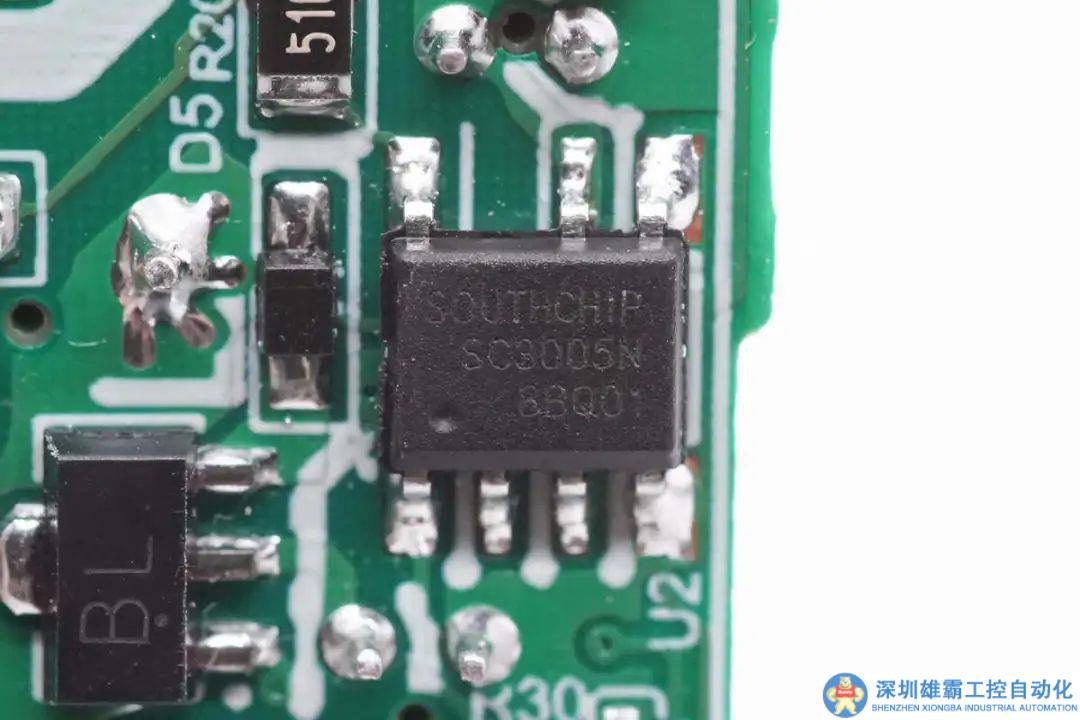

初級控制器來自南芯科技，型號SC3005N，是一顆高性能多模式反激控制器，具備極低的待機功耗和超快的啟動速度。芯片具備自適應開關頻率折返功能，可在整個負載范圍內獲得高轉換效率。在滿載時以最高開關頻率運行。



在負載降低時，芯片在綠色模式運行，谷底開通提高效率，在空載時以低功耗模式運行，降低待機功耗。芯片內部集成升壓電路，支持寬輸出范圍，降低外部元件數量并降低損耗。芯片還支持完善的保護功能，適用于USB-PD和QC充電器應用。

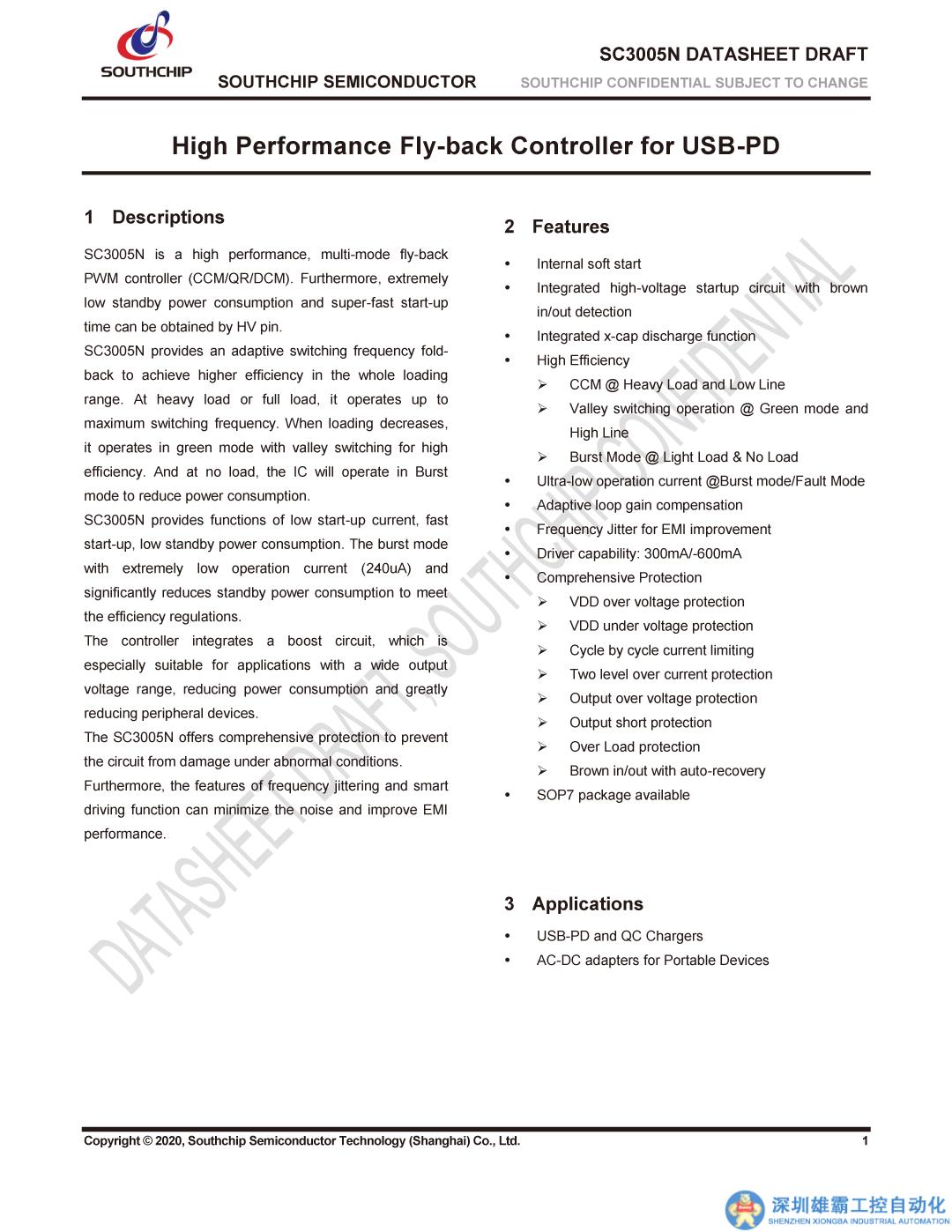

南芯科技 SC3005N 資料信息。



南芯科技致力于成為國內領先的模擬和嵌入式芯片設計企業，旗下電源方案在手機領域進入了華為、榮耀、三星、OPPO、vivo、小米等知名手機品牌供應鏈；在消費電子領域，獲得綠聯、Anker、紫米等品牌采用；在泛工業領域，已進入大疆、?？低?、TTI等品牌；在汽車領域，公司產品已進入沃爾沃、現代、比亞迪等品牌，獲得合作客戶的一致認可。

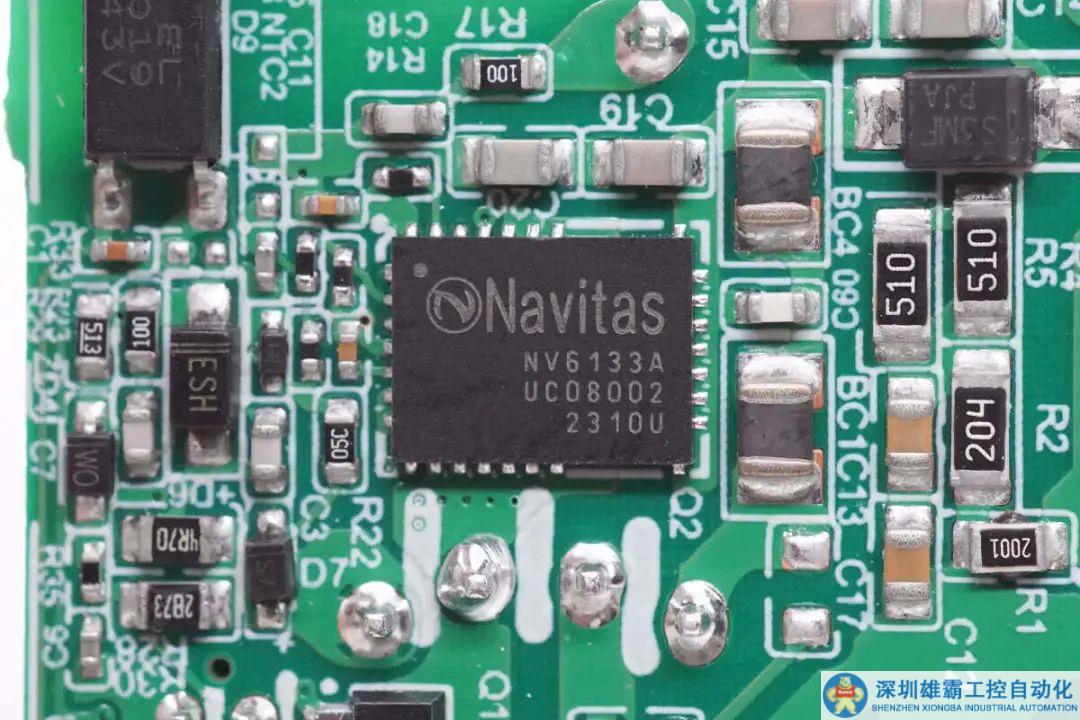

功率芯片來自納微半導體，型號NV6133A，芯片內置驅動器，國產開關管和高精度無損電流采樣電路，芯片內置的國產開關管導阻為330mΩ，耐壓700V，支持2MHz開關頻率。NV6133A采用QFN6*8mm封裝，節省面積。

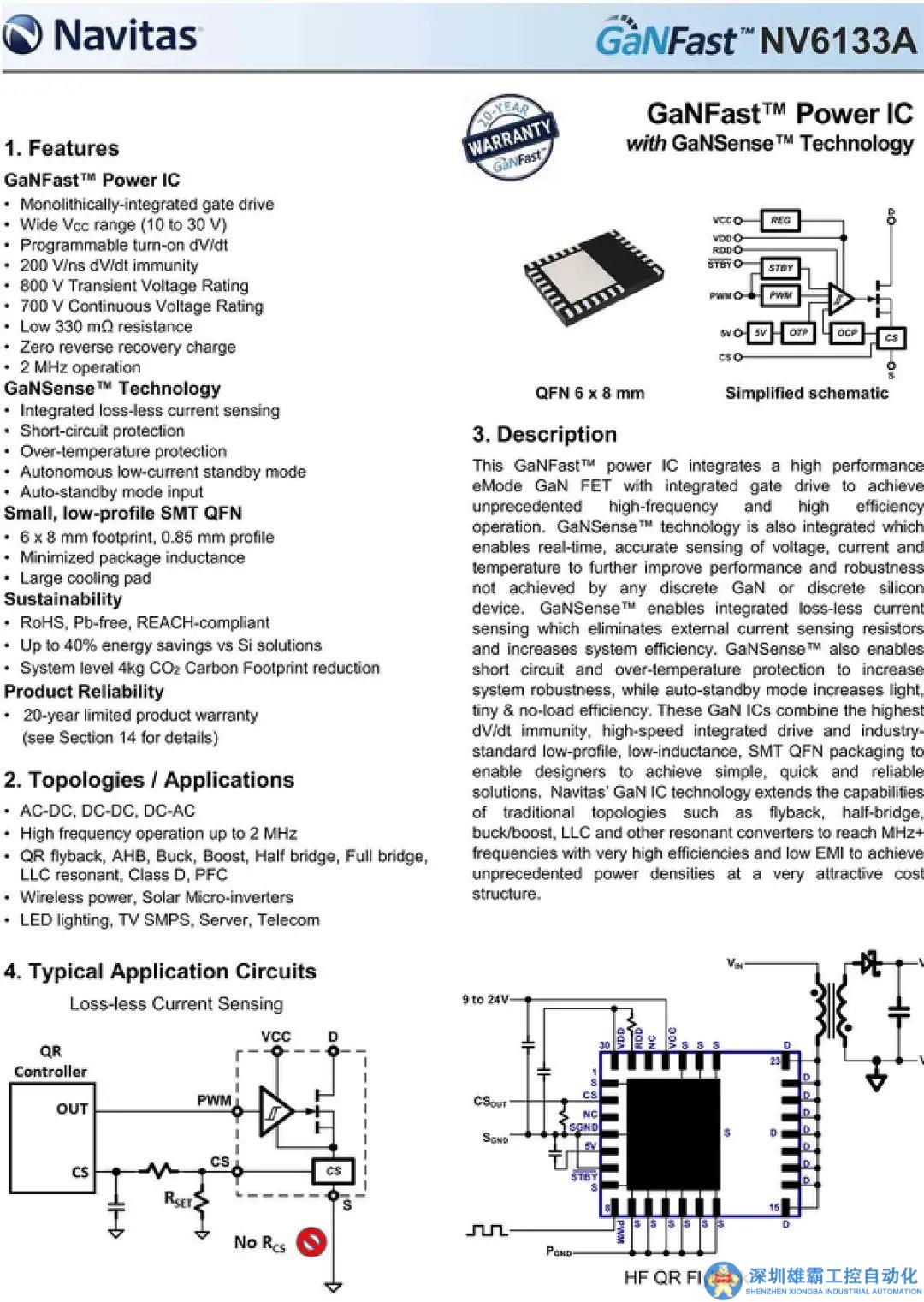

納微半導體 NV6133A 資料信息。

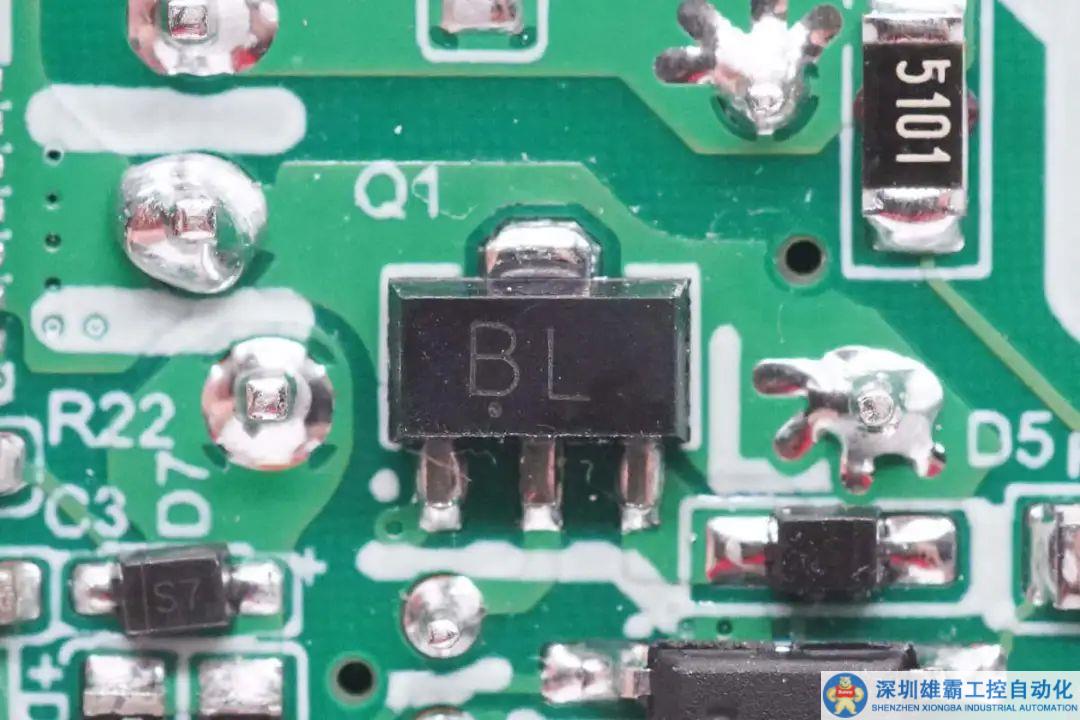

一顆絲印BL的三極管用于穩壓供電。

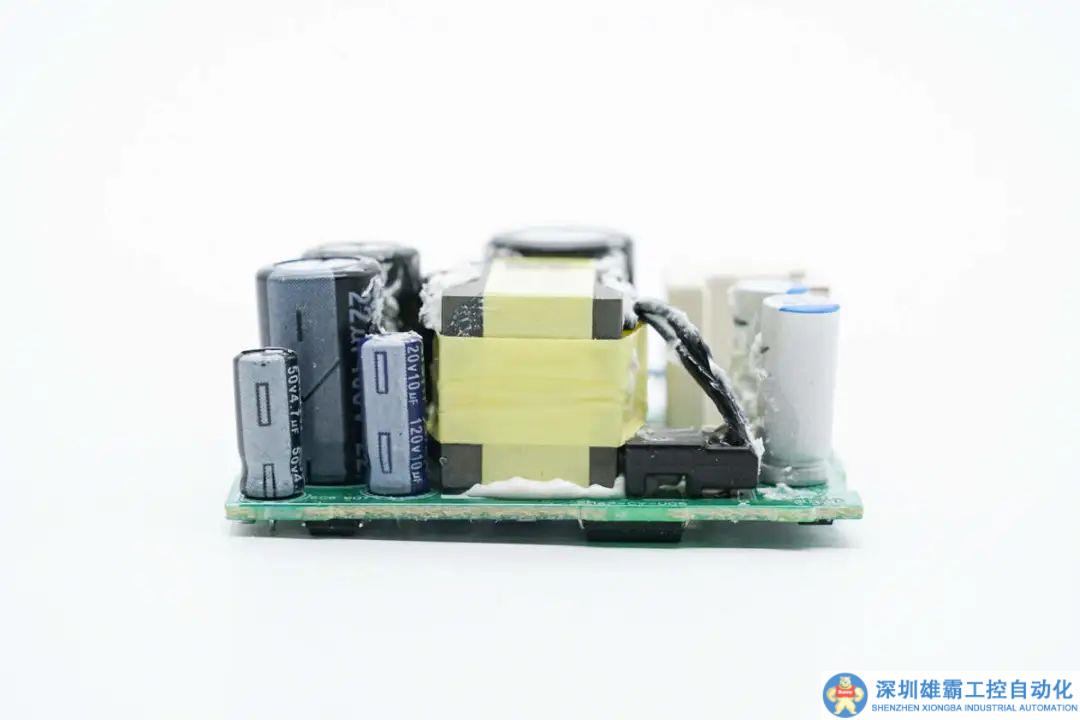

另一面焊接兩顆濾波電容，變壓器和輸出濾波電容。

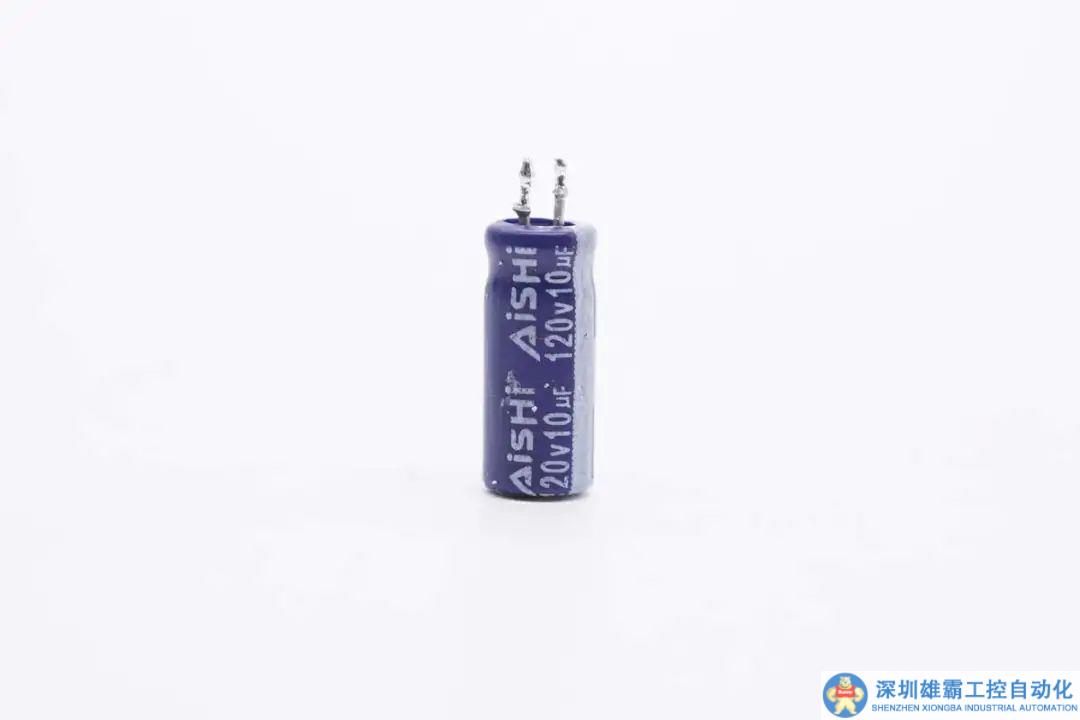

為主控芯片供電的濾波電容來自艾華，規格為120V 10μF。

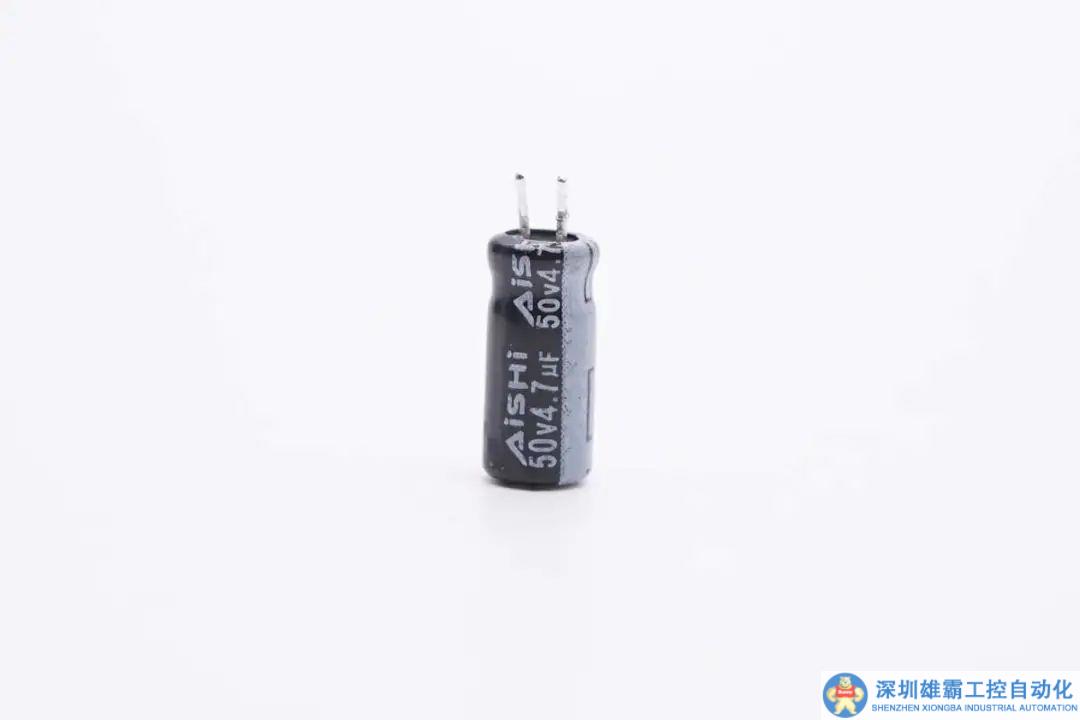

另一顆規格為50V 4.7μF。

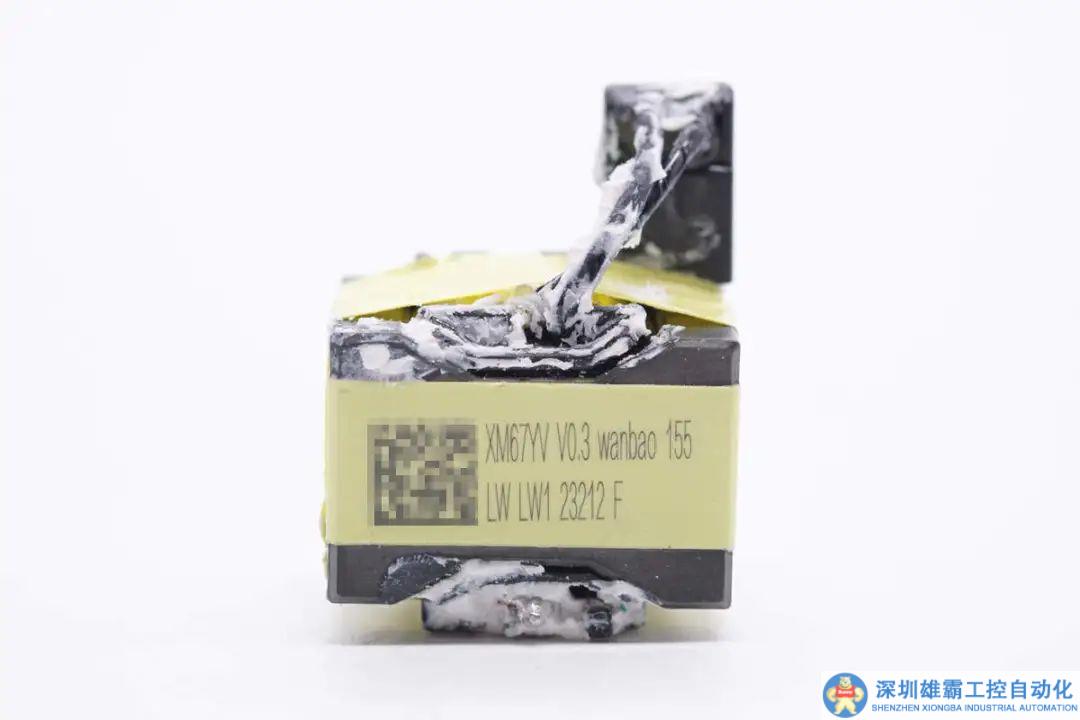

變壓器標注XM67W字樣，表示用于小米67W充電器。

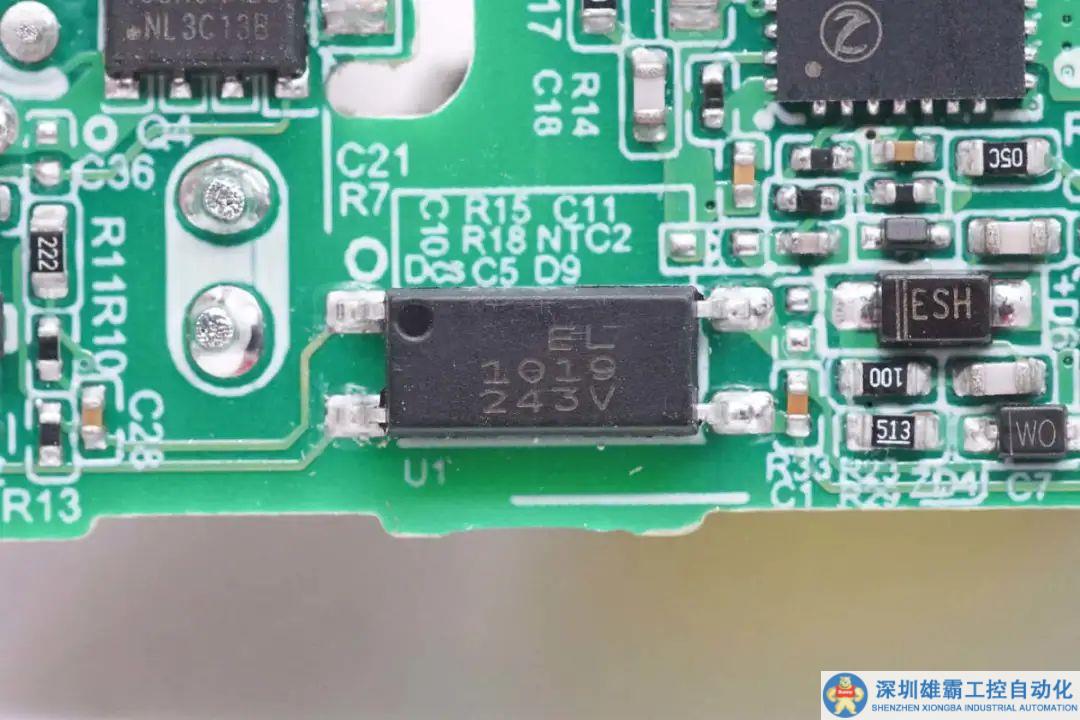

億光 EL1019光耦用于輸出電壓反饋調節。

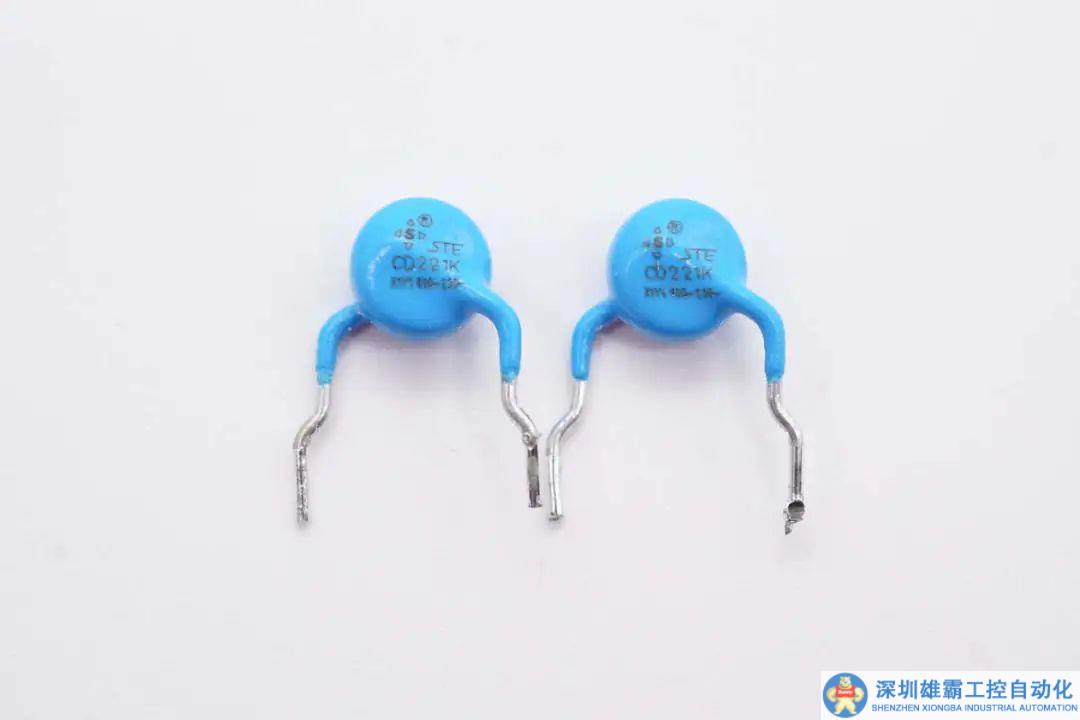

兩顆藍色Y電容來自STE松田電子。

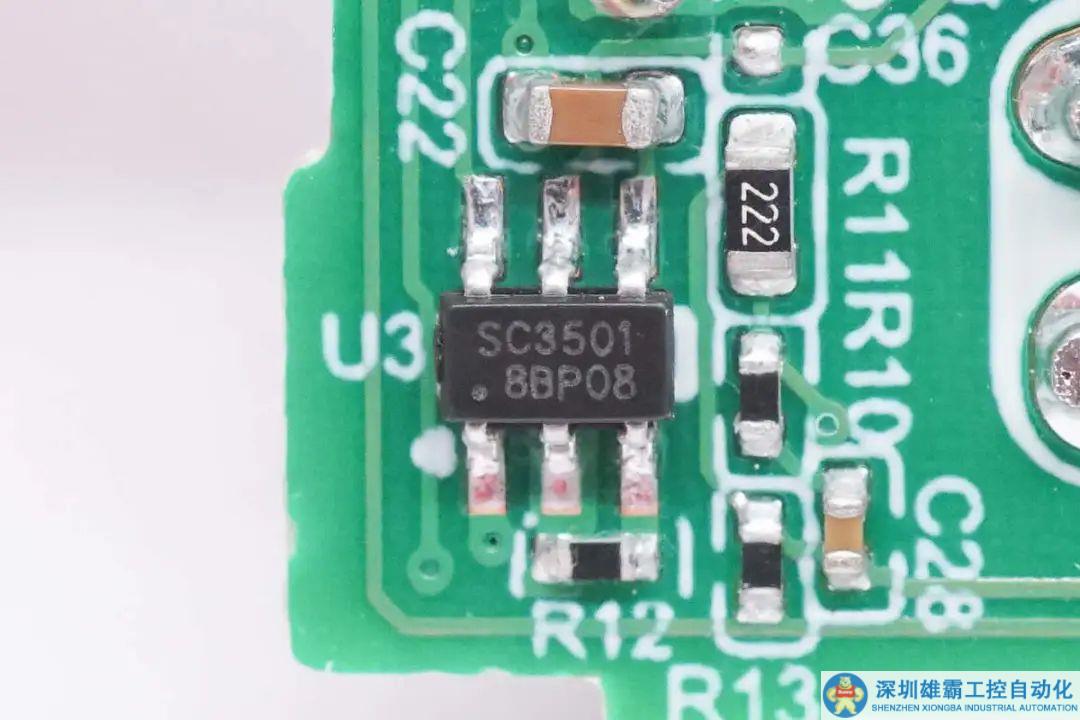

同步整流控制器來自南芯科技，型號SC3501，是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最高可達22V，最低可低至0V，滿足PD快充應用。專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。

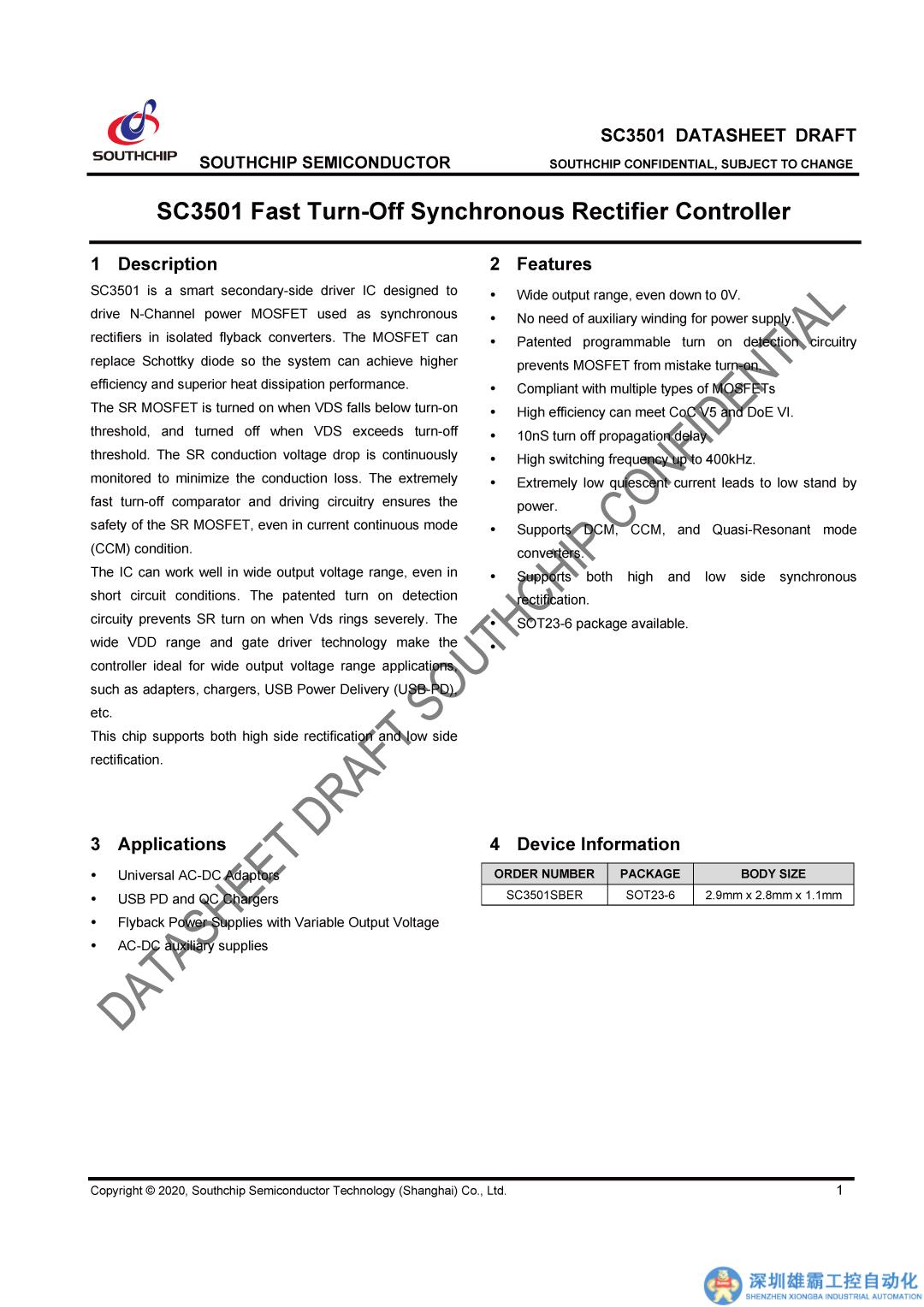

南芯科技 SC3501 詳細資料。

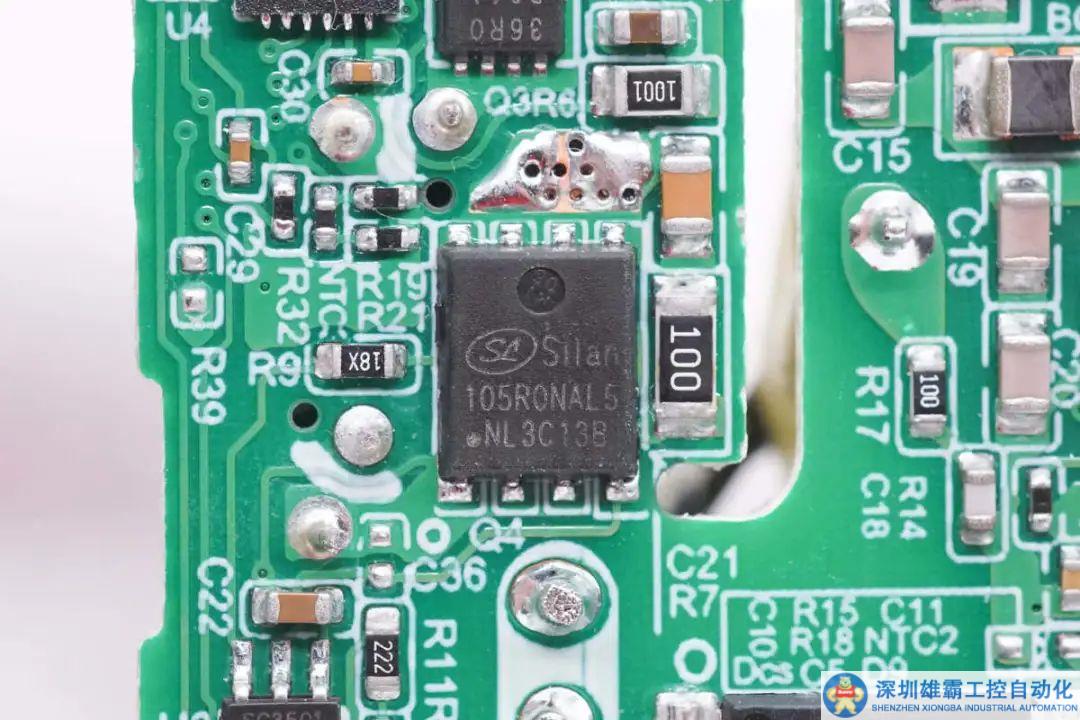

同步整流管來自士蘭微，型號SVG105R0NAL5，是一顆耐壓100V的NMOS，導阻3.8mΩ，采用PDFN5*6-8封裝。





輸出側焊接兩顆濾波電容和USB-A母座。

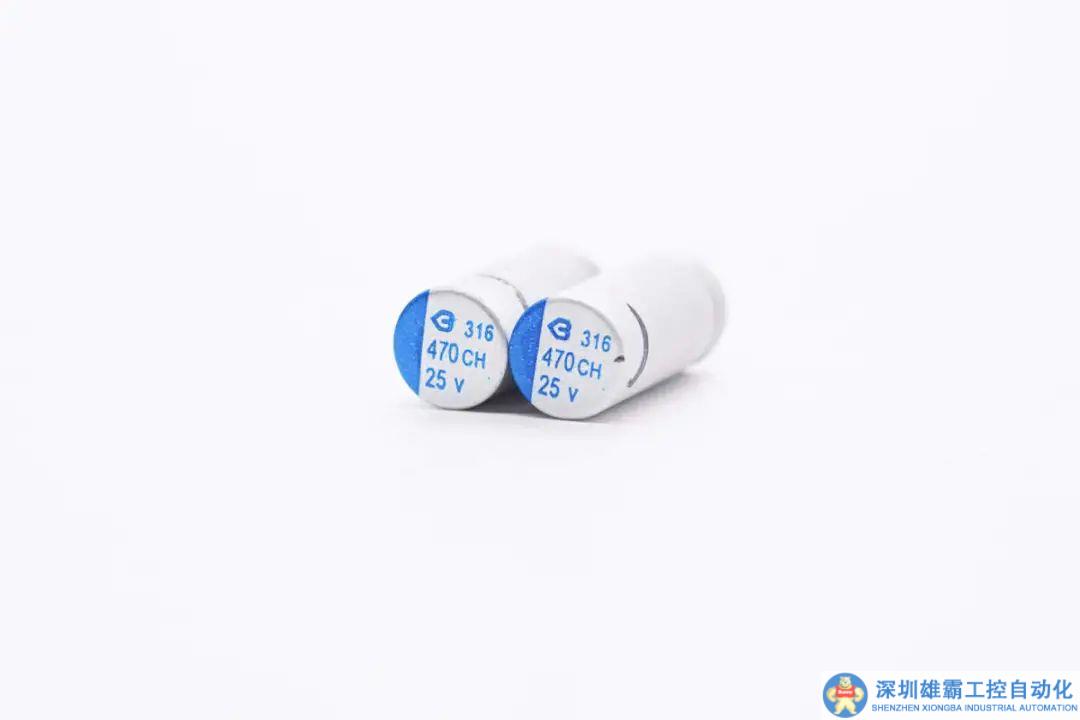

兩顆輸出濾波電容來自綠寶石，CH系列固態電容，規格為470μF 25V。

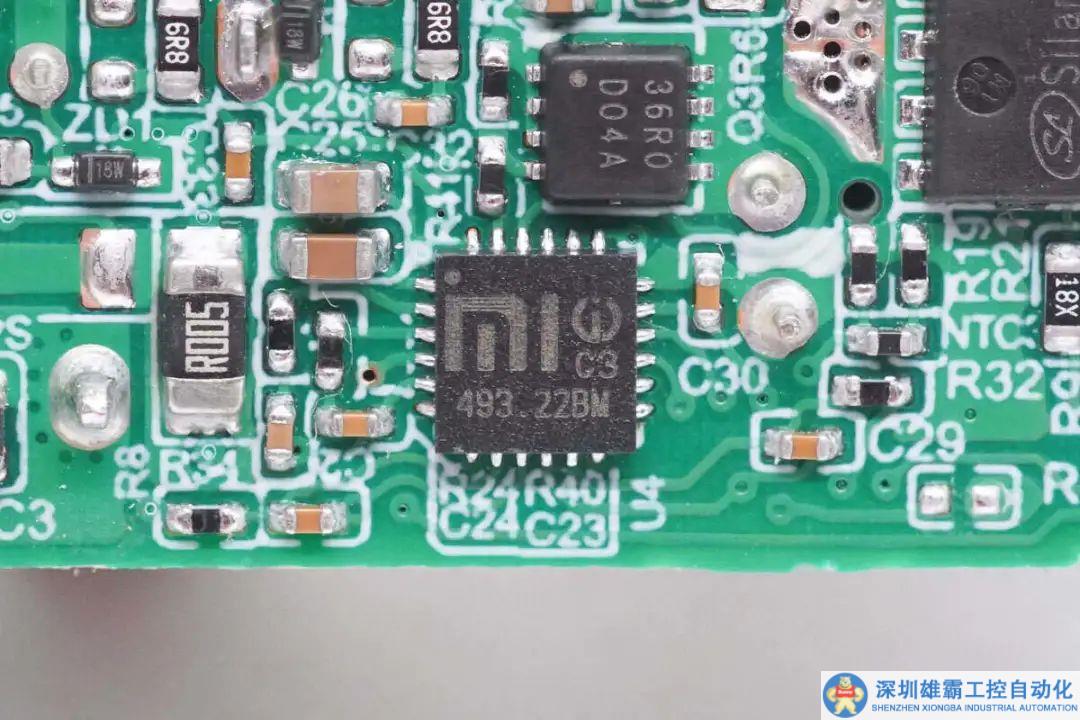

協議芯片為小米和英集芯共同定制。

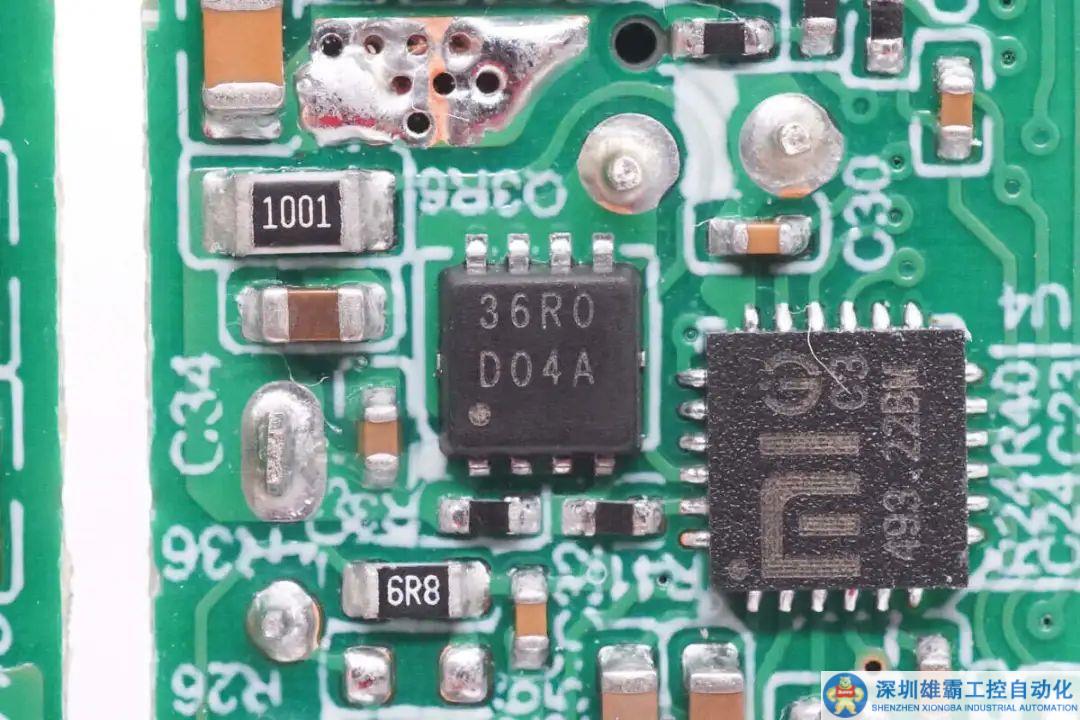

VBUS開關管絲印36R0 D04A。

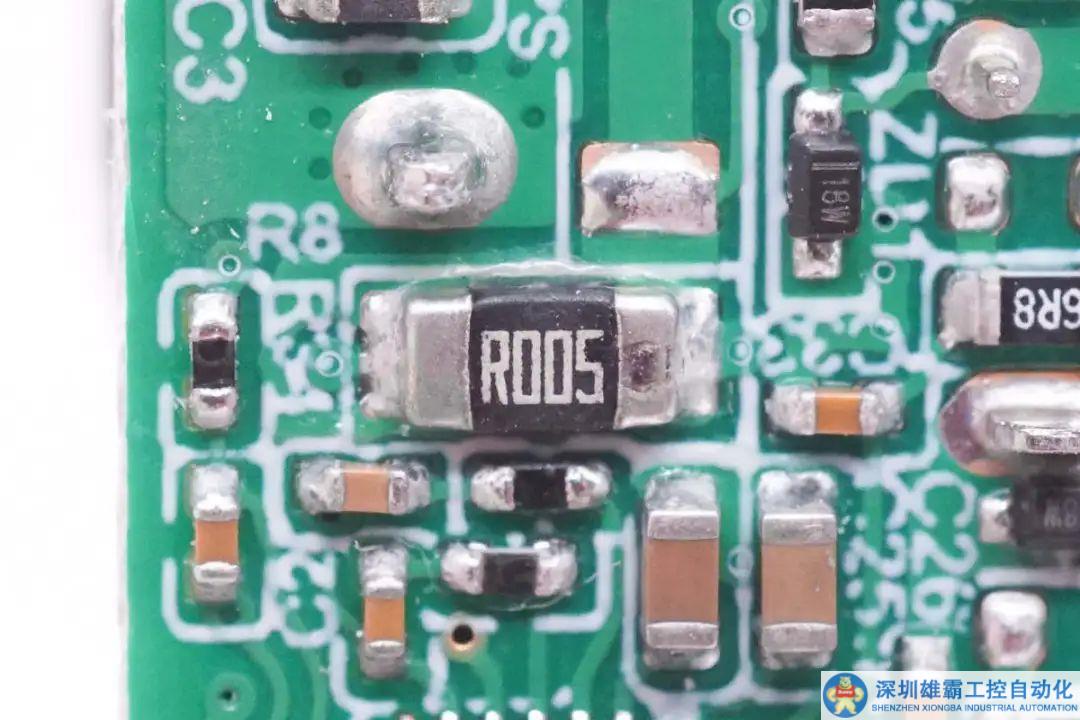

5mΩ電阻用于輸出電流檢測。

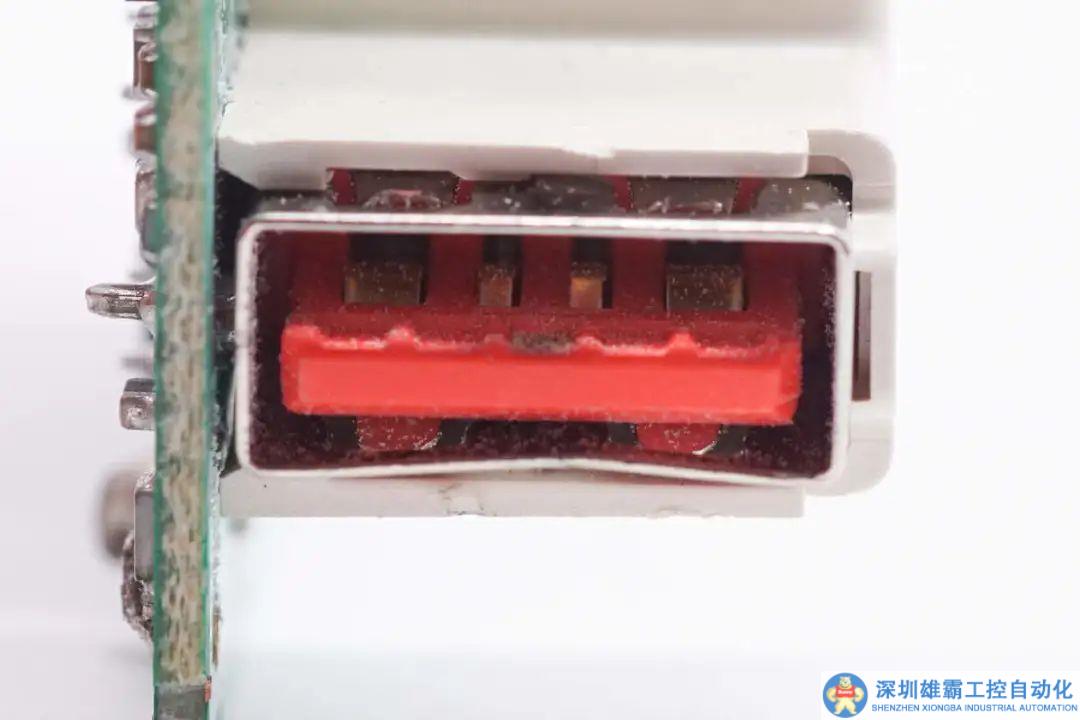

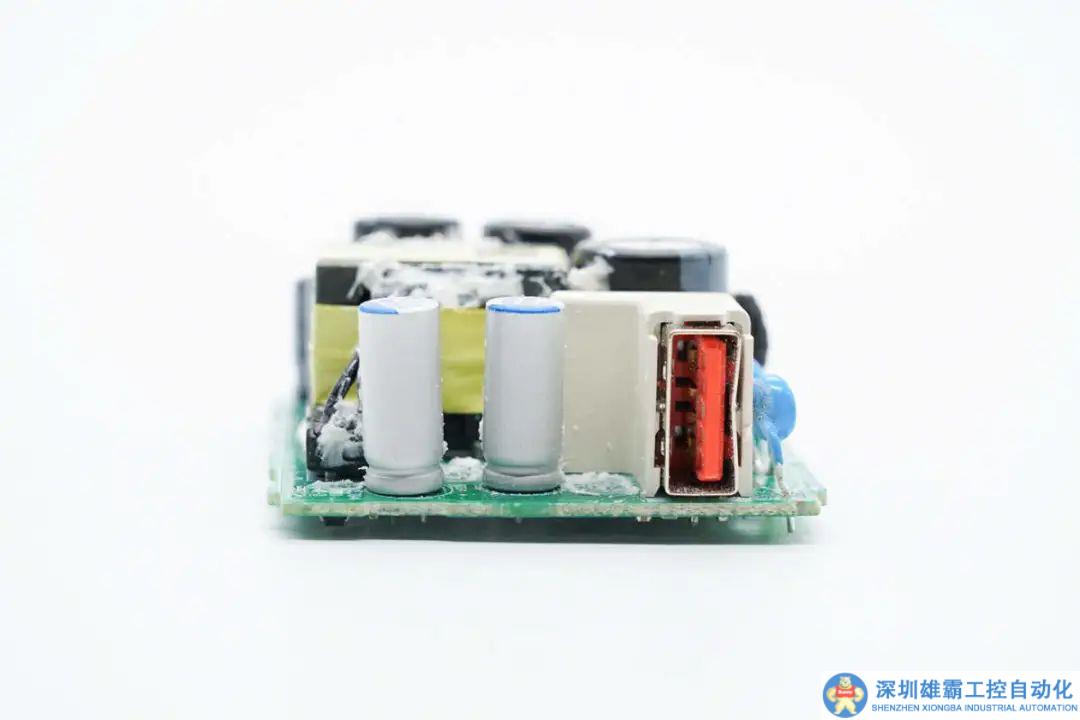

USB-A母座正負極加寬設計，支持大電流快充。前端帶有特殊觸點，搭配專用線纜可實現PD快充輸出。

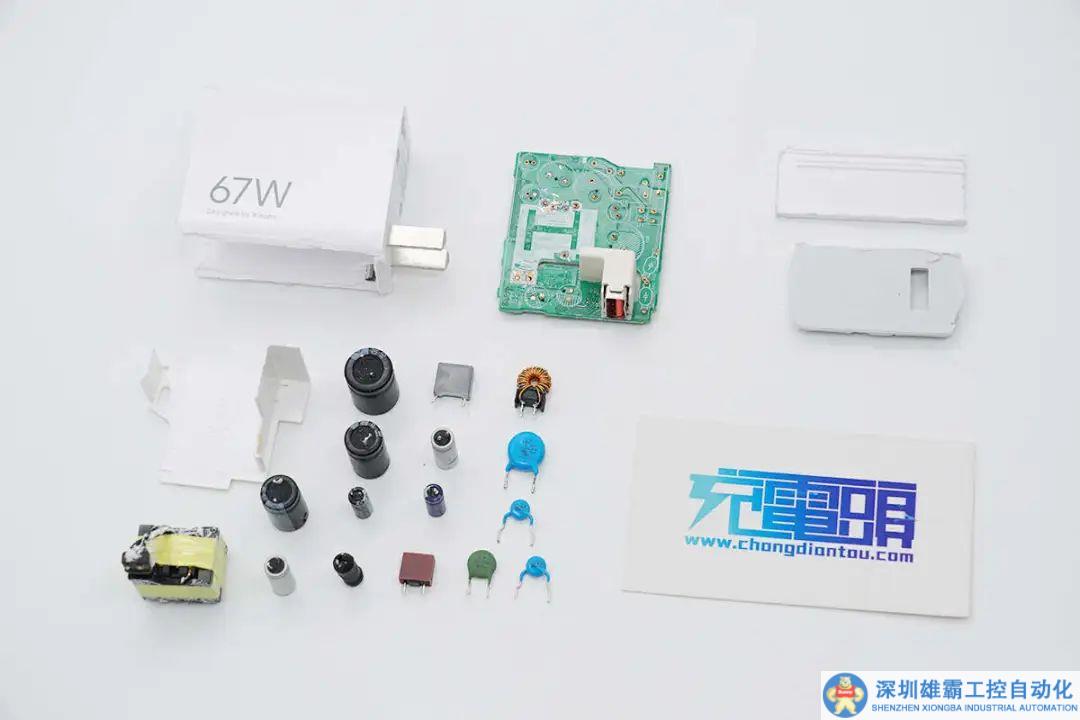

全部拆解一覽，來張全家福。



充電頭網拆解總結



Redmi Note 12 Pro自帶的國產化67W快充充電器，延續了小米手機原裝充電器的家族風格，充電器采用固定插腳設計，并采用專用USB-A接口，搭配小米專用的USB-A轉USB-C數據線，可以支持65W PD快充，滿足為筆記本電腦充電和其他安卓手機充電。



充電頭網通過拆解了解到，此款充電器由江蘇辰陽電子代工研發生產，內部元件打膠固定，做工和用料扎實可靠。內部采用南芯的國產化快充方案，使用SC3005N初級主控芯片搭配SC3501同步整流控制器，功率芯片來自納微半導體，型號NV6133A。協議芯片來自英集芯，初級濾波電容來自豐賓，輸出固態電容來自綠寶石。
