作者：米樂

臺積電、英特爾等大廠近年來不斷加大對異構集成制造及相關研發的投入。隨著AIGC、8K、AR/MR等應用的不斷發展，3D IC堆疊和chiplet異構集成已成為滿足未來高性能計算需求、延續摩爾定律的主要解決方案。

不久前，華為公布了一項芯片堆疊技術的新專利，顯示了該公司在芯片技術領域的創新實力。這項專利提供了一種簡化芯片堆疊結構制備工藝的方法，有望解決芯片堆疊過程中的各種技術難題。堆疊技術可以提高芯片的效率，并更好地利用可用空間，進一步推動芯片技術的進步。盡管目前該專利與將兩個14nm芯片堆疊成一個7nm芯片的傳聞還未得到官方認可，但這一技術潛力巨大，可以為芯片制造商帶來更多可能性。

后摩爾時代，堆疊已經大勢。

?01、計算堆疊需求

隨著AIGC、AR/VR、8K等應用的快速發展，預計將產生大量的計算需求，特別是對能夠在短時間內處理大數據的并行計算系統的需求。為了克服DDR SDRAM的帶寬限制，進一步提升并行計算性能，業界越來越多地采用高帶寬內存（HBM）。這一趨勢導致了從傳統的“CPU+內存（如DDR4）”架構向“芯片+HBM堆疊”2.5D架構的轉變。隨著計算需求的不斷增長，未來可能會通過3D堆疊實現CPU、GPU或SoC的集成。

9 月中旬根據韓國 The Elec 報道，三星電子和 SK 海力士兩家公司加速推進 12 層 HBM 內存量產。生成式 AI 的爆火帶動英偉達加速卡的需求之外，也帶動了對高帶寬存儲器（HBM）的需求。HBM 堆疊的層數越多，處理數據的能力就越強，目前主流 HBM 堆疊 8 層，而下一代 12 層也即將開始量產。

報道稱 HBM 堆疊目前主要使用正使用熱壓粘合（TCB）和批量回流焊（MR）工藝，而最新消息稱三星和 SK 海力士正在推進名為混合鍵合（Hybrid Bonding）的封裝工藝，突破 TCB 和 MR 的發熱、封裝高度等限制。

Hybrid Bonding 中的 Hybrid 是指除了在室溫下凹陷下去的銅 bump 完成鍵合，兩個 Chip 面對面的其它非導電部分也要貼合。因此，Hybrid Bonding 在芯粒與芯粒或者 wafer 與 wafer 之間是沒有空隙的，不需要用環氧樹脂進行填充。三星電子和 SK 海力士等主要公司已經克服這些挑戰，擴展了 TCB 和 MR 工藝，實現最高 12 層。

?02、被堆疊“棄選”？

HBM 于 2013 年推出，作為高性能 SDRAM 的 3D 堆疊架構。隨著時間的推移，多層 HBM 的堆疊在封裝中已經變得普遍，而 CPU/GPU 的堆疊卻沒有看到重大進展。

造成這種差異的主要原因可歸因于三個因素：

1、散熱問題，CPU在工作時會產生大量的熱量，需要通過散熱器將熱量散發出去，否則會導致CPU溫度過高而損壞。如果多個CPU堆疊在一起，熱量積聚在一起會導致散熱問題更加嚴重，從而影響CPU的穩定運行。

2、信號干擾問題，在CPU內部，不同的電路之間需要進行大量的信號傳輸，如果多個CPU堆疊在一起，信號干擾就會更加嚴重，從而影響CPU的正常工作。

3、電路設計問題，CPU內部的電路設計非常復雜，需要嚴格的電路布局和連接方式，以保證CPU的正常工作。如果多個CPU堆疊在一起，電路設計就會更加復雜，可能會導致電路連接不良或者干擾等問題。IC 設計面臨 EDA 工具缺乏的挑戰，因為傳統 CAD 工具不足以處理 3D 設計規則。開發人員必須創建自己的工具來滿足工藝要求，而3D封裝的復雜設計進一步增加了設計、制造和測試成本。

然后也不是沒有解決辦法。自從2.5D/3D封裝、Chiplet、異構集成等技術出現以來，CPU、GPU和內存之間的界限就已經變得逐漸模糊。例如AMD如今在消費級和數據中心級別CPU上逐漸使用的3D V-Cache技術，就是直接將SRAM緩存堆疊至CPU上。將在今年正式落地的第四代EPYC服務器處理器，就采用了13個5nm/6nm Chiplet混用的方案，最高將L3緩存堆疊至了可怕的384MB。

在消費端，AMD的Ryzen 7 5800X3D同樣也以驚人的姿態出世，以超大緩存帶來了極大的游戲性能提升。即將正式發售的Ryzen 9 7950X3D也打出了128MB三級緩存的夸張參數，這些產品的出現可謂打破了過去CPU廠商拼時鐘頻率、拼核心數的僵局，讓消費者真切地感受到了額外的體驗提升。

GPU也不例外，雖然AMD如今的消費級GPU基本已經放棄了HBM堆疊方案，但是在AMD的數據中心GPU，例如Instinct MI250X，卻依然靠著堆疊做到了128GB的HBM2e顯存，做到了3276.8GB/s的峰值內存帶寬。而下一代MI300，AMD則選擇了轉向APU方案，將CPU、GPU和HBM全部整合在一起，以新的架構沖擊Exascale級的AI世代。

AMD CEO蘇姿豐說過下一步就是直接將DRAM堆疊至CPU上。這里的堆疊并非硅中介層互聯、存儲單元垂直堆疊在一起的2.5D封裝方案，也就是如今常見的HBM統一內存方案，AMD提出的是直接將計算單元與存儲單元垂直堆疊在一起的3D混合鍵封裝方案。

?03、CPU如何垂直堆疊

放緩的摩爾定律，內存上的限制，例如內存墻這樣的性能瓶頸，不僅在限制CPU的性能發揮，同樣限制了GPU的性能發揮。蘇姿豐指出，從她這個處理器從業者的角度來說，這一路線有些反常理，但從系統層面來說，她也可以理解該需求存在的意義。而AMD這次提出的方案，則是從計算芯片出發，將存儲器堆疊整合進去。

3月22日，AMD宣布全面推出世界首款采用3D芯片堆疊的數據中心CPU，即采用AMD 3D V-Cache技術的第三代AMD EPYC（霄龍）處理器，代號“Milan-X（米蘭-X）”。這些處理器基于“Zen 3”核心架構，進一步擴大了第三代EPYC處理器系列產品，相比非堆疊的第三代AMD EPYC處理器，可為各種目標技術計算工作負載提供高達66%的性能提升。

全新推出的處理器擁有業界領先的L3緩存，并具備與第三代EPYC CPU相同的插槽、軟件兼容性以及現代安全功能，同時還可為技術計算工作負載提供卓越的性能，如計算流體力學（CFD）、電子設計自動化（EDA）和結構分析等。這些工作負載均是那些需要對復雜的物理世界進行建模以創建模型的公司的關鍵設計工具，從而為世界上那些極具創新性的產品進行測試或驗證工程設計。

AMD高級副總裁兼服務器業務部總經理Dan McNamara表示：“基于我們在數據中心一直以來的發展勢頭以及我們的多項行業首創，采用AMD 3D V-Cache技術的第三代AMD EPYC處理器展示了我們領先的設計與封裝技術，使我們能夠帶來業界首個采用3D芯片堆疊技術且專為工作負載而生的服務器處理器。我們最新所采用的AMD 3D V-Cache技術的處理器可為關鍵任務的技術計算工作負載提供突破性性能，從而帶來更好的產品設計以及更快的產品上市時間?！?/p>

Micron公司高級副總裁兼計算與網絡事業部總經理Raj Hazra說：“客戶正在越來越廣泛的采用數據豐富的應用，這對數據中心的基礎設施也提出了新的要求。Micron和AMD的共同愿景是為高性能數據中心平臺提供領先的DDR5內存的全部能力。我們與AMD之間的深度合作包括為基于Micron最新DDR5解決方案的AMD平臺做好準備，以及將采用AMD 3D V-Cache技術的第三代AMD EPYC處理器引入我們自己的數據中心，我們已經看到了在特定的EDA工作負載中，與未采用AMD 3D V-Cache的第三代AMD EPYC處理器相比，性能提高了多達40%?！?/p>

一直以來緩存大小的提升都是性能改進的重中之重，特別是對于嚴重依賴大數據集的技術計算工作負載。這些工作負載受益于緩存大小的提升，但2D芯片設計卻對CPU上可有效構建的緩存量有著物理上的限制。AMD 3D V-Cache技術通過將AMD “Zen 3”核心與緩存模塊結合，解決了這些物理上的挑戰，不僅增加了L3緩存數量，同時還最大程度減少了延遲并提高吞吐量。這項技術代表了CPU設計和封裝方面的又一創新，并為目標技術計算工作負載帶來了突破性性能。

?04、英偉達的專利

早在 2017 年，英偉達就在國際計算機體系結構研討會 (ISCA) 上展示了其 MCM-GPU 設計。英偉達計劃使用多個邏輯芯片來互連大量內核，并開發具有持續性能改進的新 GPU，同時管理成本。隨著 GPU 芯片越來越大，它們的成本呈指數級增長，因此制作一些相互連接的較小芯片是更具成本效益的解決方案。MCM-GPU 封裝方法解決了這個問題，因為它連接多個芯片，從而提供巨大的性能提升作為回報。

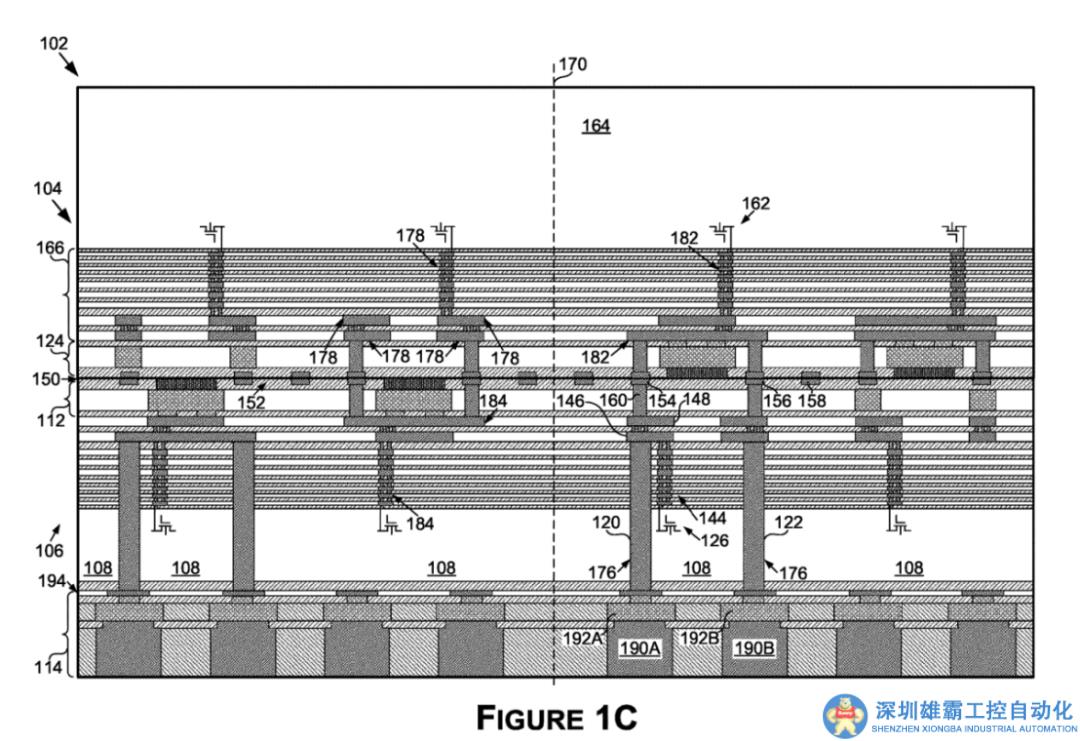

芯片設計不限于二維縮放，而這正是英偉達今天所獲得的專利。英偉達提出了“使用擴展 TSV 增強功率傳輸?shù)拿鎸γ鎑ie”，提出了半導體die的 3D 堆疊，并特別說明了使用超長硅通孔 (TSV) 增強功率傳輸。

這種設置的工作方式是首先使用芯片表面上的探針墊測試基礎芯片。之后，在第一個die的表面上形成界面層，覆蓋在已經存在的探針焊盤上。最后，取出第二個die并將其安裝在界面層上，將die間接口的焊盤連接到其他die上的互補連接。這創建了裸片的面對面安裝，3D 芯片誕生了。

英偉達的專利專注于使用超長 TSV 增強電力傳輸。當像這樣將芯片堆疊在一起時，您可以連接從邏輯（處理核心）到內存的任何東西。通常，連接內存不需要太多電力，因此提及增強的電力傳輸使我們得出結論，英偉達計劃執行處理內核的堆疊，為 3D 處理器創建面向計算的方法。

?05、EDA的進擊

Cadence在LIVE中國臺灣2023年用戶年會上強調了其多年來在開發解決方案方面的努力。他們推出了Clarity 3D 解算器、Celsius 熱解算器以及 Sigrity Signal and Power Integrity 等工具，可以解決熱傳導和熱應力模擬問題。當與 Cadence 的綜合 EDA 工具相結合時，這些產品有助于“Integrity 3D-IC”平臺的發展，有助于 3D IC 設計的開發。

Intgrity 3D-IC平臺是 Cadence 廣泛 3D-IC 解決方案的組成部分，在數字技術之上同時集成了系統、驗證及 IP 功能。廣泛的解決方案支持軟硬件協同驗證，通過由 Palladium Z2 和 Protium X2 平臺組成的Dynamic Duo系統動力雙劍實現全系統功耗分析。平臺同時支持基于小芯片的 PHY IP 互聯，實現面向延遲、帶寬和功耗的 PPA 優化目標。Intgrity 3D-IC平臺支持與Virtuoso設計環境和 Allegro技術的協同設計，通過與Quantus Extraction Solution提取解決方案和Tempus Timing Signoff Solution時序簽核解決方案提供集成化的IC簽核提取和STA，同時還集成了Sigrity 技術產品，Clarity 3D Transient Solver，及Celsius Thermal Solver熱求解器，從而提供集成化的信號完整性/功耗完整性分析（SI/PI），電磁干擾（EMI），和熱分析功能。全新 Integrity 3D-IC 平臺和更廣泛的 3D-IC 解決方案組合，建立在Cadence SoC 卓越設計和系統級創新的堅實基礎之上，支持公司的智能系統設計（Intelligent System Design ）戰略。
