01 可控硅調壓器

一、前言

前兩天購買的大功率交流電子調壓器模塊到貨了。這個模塊據說可以控制 4000W 功率的阻性負載，1000W 的感性負載。我是用它來對自己實驗室中電路板腐蝕震蕩槽進行速度控制。這一次購買到兩個模塊，下面對其進行初步測試。

1、規格參數

產品名稱：4000W交流調壓器

可控硅型號：BTA41600B

尺寸大小：長85寬55高38mm,旋鈕內孔6mm.

最大功率：4000W（阻性負載極限功率），長時間應降低功率使用。(建議負載2000W功率內）

效 ? 率：90%以上

工作電壓：交流220V

調節電壓：交流10-220V

調壓器尺寸：長85mm寬55mm高35mm

二、初步測試

1、模塊基本參數

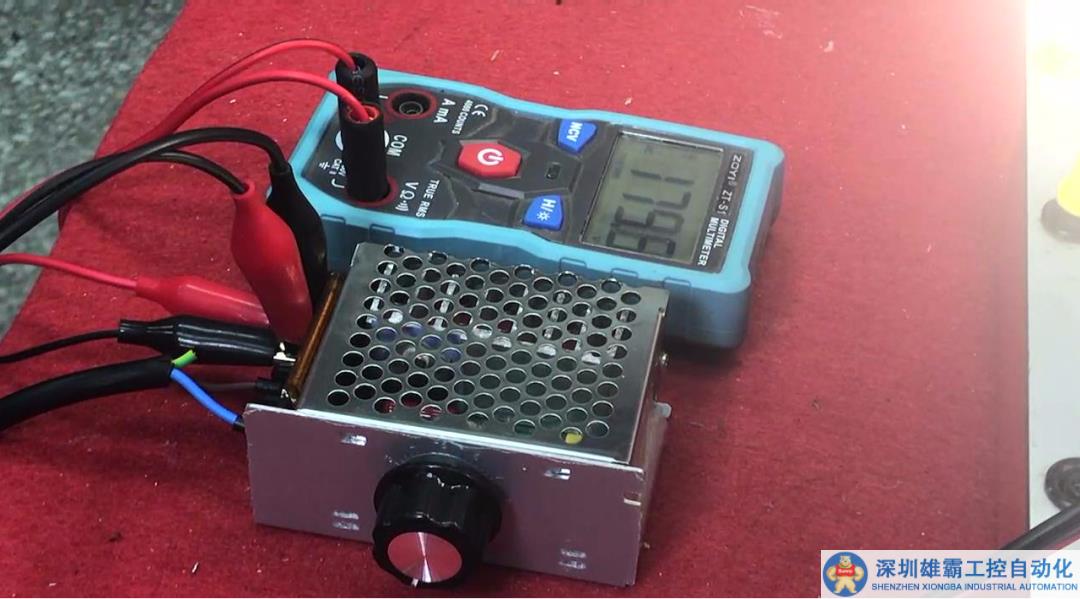

這款模塊所使用的可控硅型號 BTA41600B，工作電壓220V，輸出交流電從 10 V 到 220V。輸出電壓接口端子，1、2 為輸出，3、4 為輸入。

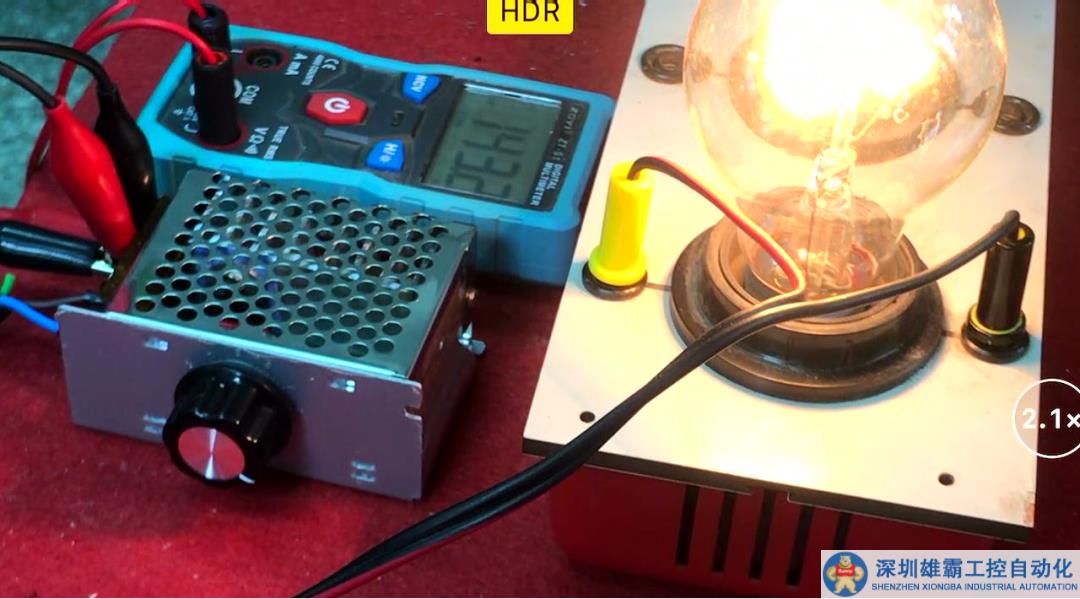

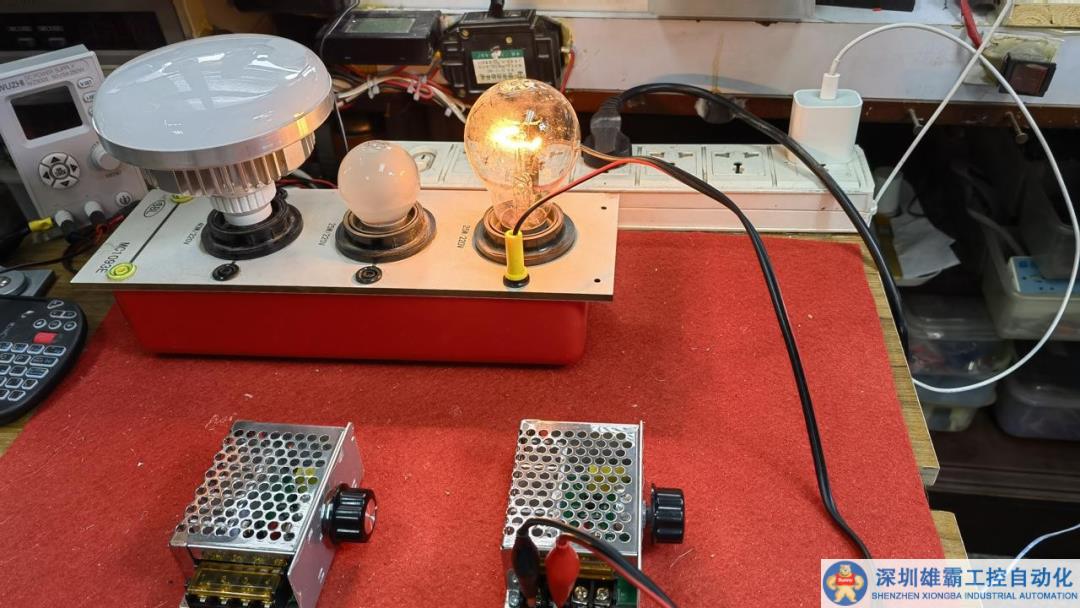

下面測試模塊帶動阻性負載的功能，將它的輸出連接到一個白熾燈。通過調節旋鈕，觀察白熾燈的亮度變化。旋鈕順時針旋轉，輸出電壓增加。輸出電壓范圍可以做到從 0V 到 220V 之間的變化。輸出電壓小的時候，調節并不是非常順滑。這是控制普通的白熾燈的效果。

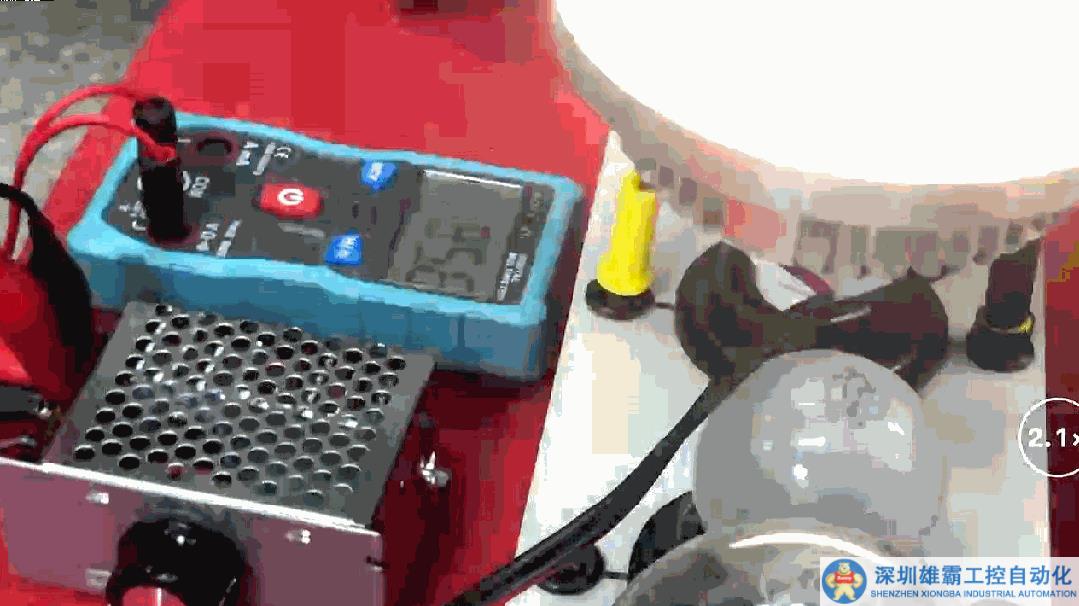

利用調壓模塊帶動節能燈，可以看到在沒有滿功率輸出的時候，節能燈在閃爍。當滿功率輸出時，節能燈便持續點亮。節能燈內部具有整流和電容電路，輸出的功率它內部具有轉換控制功能。所以這種節能燈不適合這種可控硅電子調壓模塊。

▲ 圖1.2.1 節能燈閃爍情況

※ 總??結 ※

本文對于剛剛到貨的交流電子調壓器模塊進行了測試，這位后面控制腐蝕震動槽速度打下基礎。
