本篇介紹IP地址與子網劃分的一些基礎知識，在嵌入式開發，使用網絡功能時，需要了解網絡的一些基礎知識。
| 對比信息 | IPv4 | IPv6 |
|---|---|---|
| 長度 | 32位 | 128位 |
| 地址表示形式 | 點分十進制 | 冒分十六進制 |
| 表示示例 | 192.168.5.100 | 2002:0000:0000:0000:0000:0000:c0a8:0564 |
IPv4地址分4段，每段8位，共32位二進制數組成。
這32位又被分為網絡號和主機號兩部分，根據網絡號占用位數的不同，又可分為以下幾類：

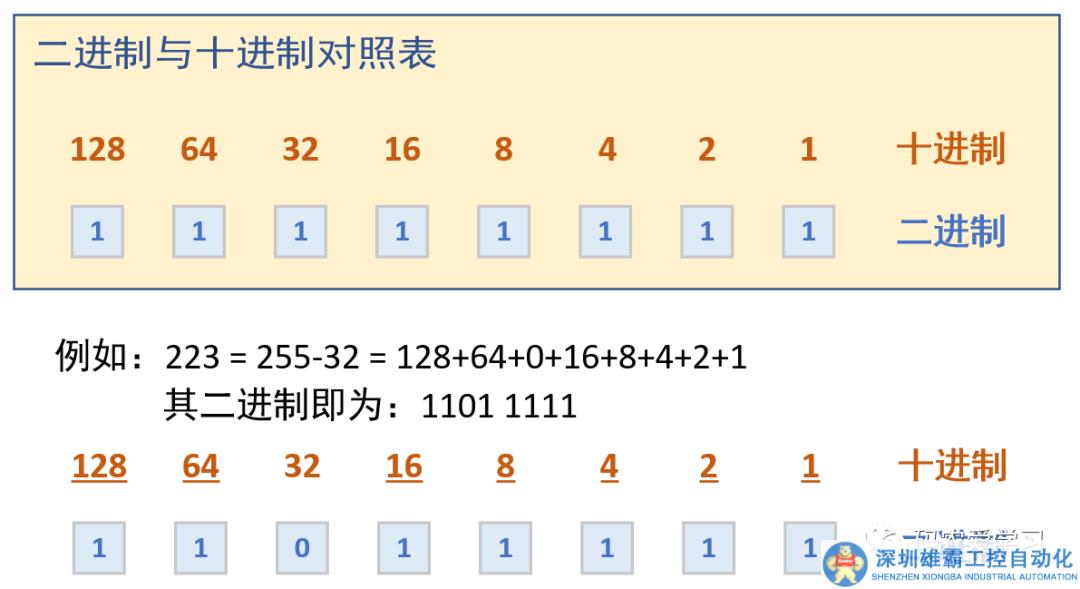

對于十進制與二進制的轉換，可用利用如下對照表方便手動換算：

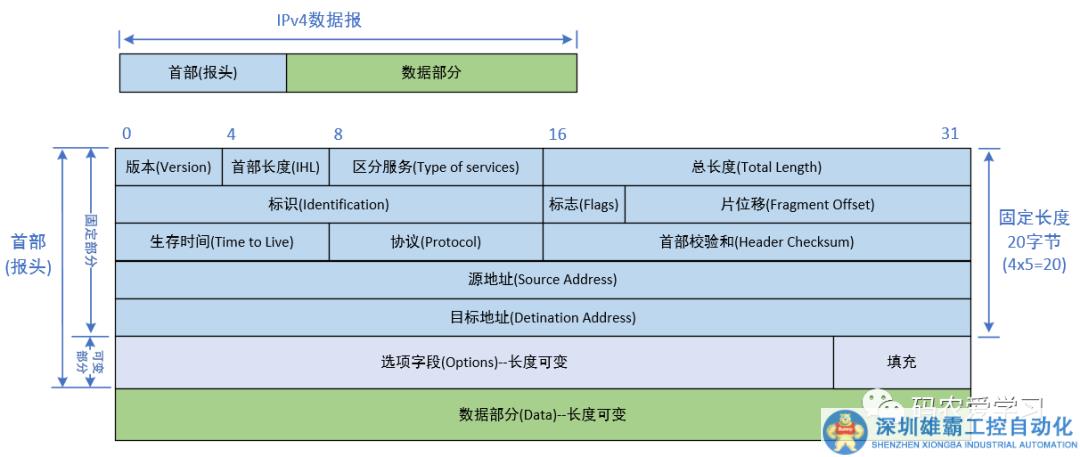

IPv4報文結構如下：
IPv4報文中各字段含義：
| 字段 | 長度 | 含義 |
|---|---|---|
| 版本 | 4 | IP協議版本號，固定為4 |
| 首部長度 | 4 | IP報文頭長度，以4字節（32 bits）為單位，即報文頭實際長度 = (IHL × 4) 字節；該字段最小值為5 |
| 服務類型 | 8 | 指示網絡中設備如何處理該報文，用于提供QoS (Quality of Service) |
| 總長度 | 16 | IPv4報文的中長度，包括報文頭和數據 |
| 標識 | 16 | 每個報文有一個唯一的標識符 |
| 標志 | 3 | 占3位，但只有2位有意義；最低位記為MF(MoreFragment)，第一位記為DF(Don’t Fragment) |
| 片位移 | 13 | 該分片在原數據報文中的偏移量，以8字節為單位 |
| 生存時間 | 8 | 數據報文在網絡中存在的最大跳數 |
| 協議 | 8 | 指示IP報文中數據部分承載的協議類型 |
| 首部校驗 | 16 | IPv4報文頭的校驗和 |
| 源地址 | 32 | 發送數據報文節點的IPv4地址 |
| 目的地址 | 32 | 接收數據報文節點的IPv4地址 |
| 可選字段 | 可變 | 較少使用，常用的選項有源路由選項、時間戳選項等 |
| 填充字段 | 可變 | 填充字段，全0 |
| 數據 | 可變 | 報文承載傳輸?shù)臄?shù)據 |
一些特殊含義的IP地址：
| 特殊IP | 含義 |
|---|---|
| 127網段 | 回播地址 |
| 網絡號全0地址 | 當前子網中的主機 |
| 全1地址 | 本地子網的廣播 |
| 主機號全1地址 | 特定子網的廣播 |
| 10.0.0.0/8 | 10.0.0.1至10.255.255.254 |
| 172.16.0.0/12 | 172.16.0.1至172.31.255.254 |
| 192.168.0.0/16 | 192.168.0.1至192.168.255.254 |
| 169.254.0.0 | 保留地址，用于DHCP失效（Win） |
| 0.0.0.0 | 保留地址，用于DHCP失效（Linux） |
例如：當網絡連接不可用時，為測試編寫的網絡程序，通常使用目的IP為127.0.0.0用于測試。
IPv6地址分由冒號分為8段，每段是4個16進制數（即每段占16位），總計128位。
相比IPv4，地址空間增加了2^96倍。
一個IPv6地址中間如果包含很長的一段0，可以把連續的一段0壓縮為“::”，但為保證地址解析的唯一性，地址中”::”只能出現一次。
例如：2002:0000:0000:0000:0000:0000:c0a8:0564 可表示為：2002::c0a8:0564
此外，為了實現IPv4與IPv6互通，IPv4地址會嵌入IPv6地址中，此時地址常表示為：“X:X:X:X:X:X:d.d.d.d”：

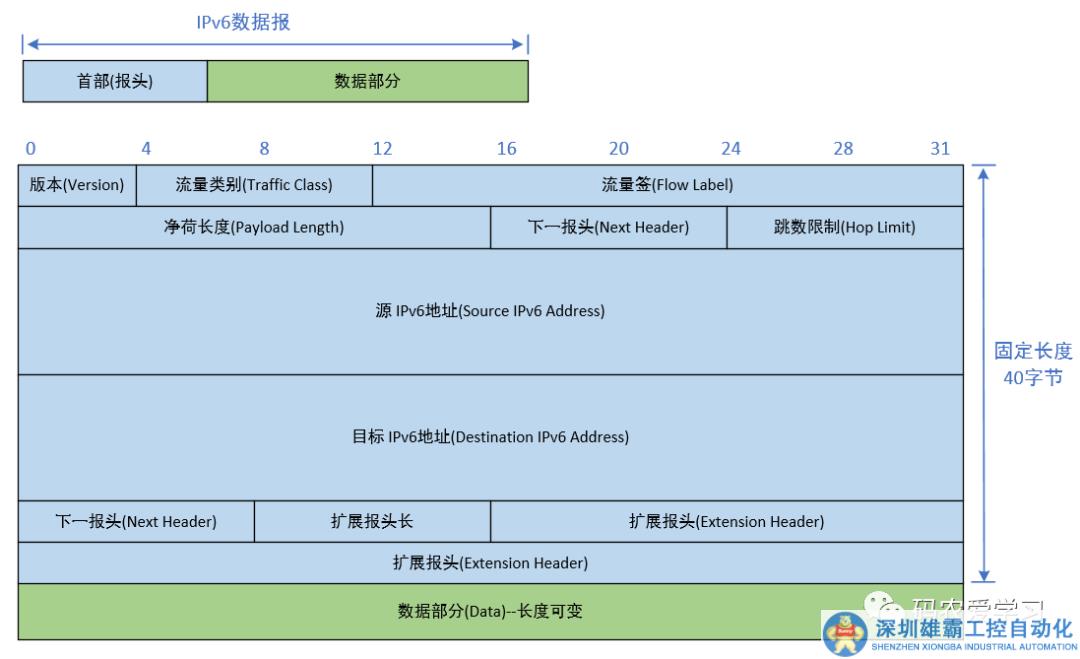

IPv6報文的整體結構分為IPv6報頭、擴展報頭和上層協議數據三部分。
IPv6報文中各字段含義：
| 字段 | 長度 | 含義 |
|---|---|---|
| 版本 | 4 | IP協議版本號，固定為6 |
| 流量類別 | 8 | 與IPv4中的ToS類似 |
| 流量簽 | 20 | 標記一條流 |
| 凈荷長度 | 16 | IPv6基本報文頭后的數據部分長度（包括擴展頭的長度），以字節為單位 |
| 下一報頭 | 8 | 指示基本報文頭后的擴展報文頭，如果沒有擴展報文頭，則指示數據部分所承載的協議 |
| 跳數限制 | 8 | 與IPv4的TTL相同 |
| 源IPv6地址 | 128 | 發送數據報文節點的IPv6地址 |
| 目標IPv6地址 | 128 | 128 bits，接收數據報文節點的IPv6地址 |
| 擴展報頭 | 可變 | 可變長度，包含下一報頭字段、擴展報頭長度字段和擴展報頭的內容 |
| 數據 | 可變 | 報文承載傳輸?shù)臄?shù)據 |
對于A、B、C類地址，將主機號拿出幾位作為子網號，可進一步實現更小的網絡劃分，從而實現更加合理的網絡IP分配。
經過子網劃分后的IP地址組成位：網絡號+子網號+主機號。
子網掩碼：網絡號和主機號都為1，主機號都為0，這樣的地址為子網掩碼
子網掩碼可使用CIDR(Classless Inter-Domain Routing)法進行表示

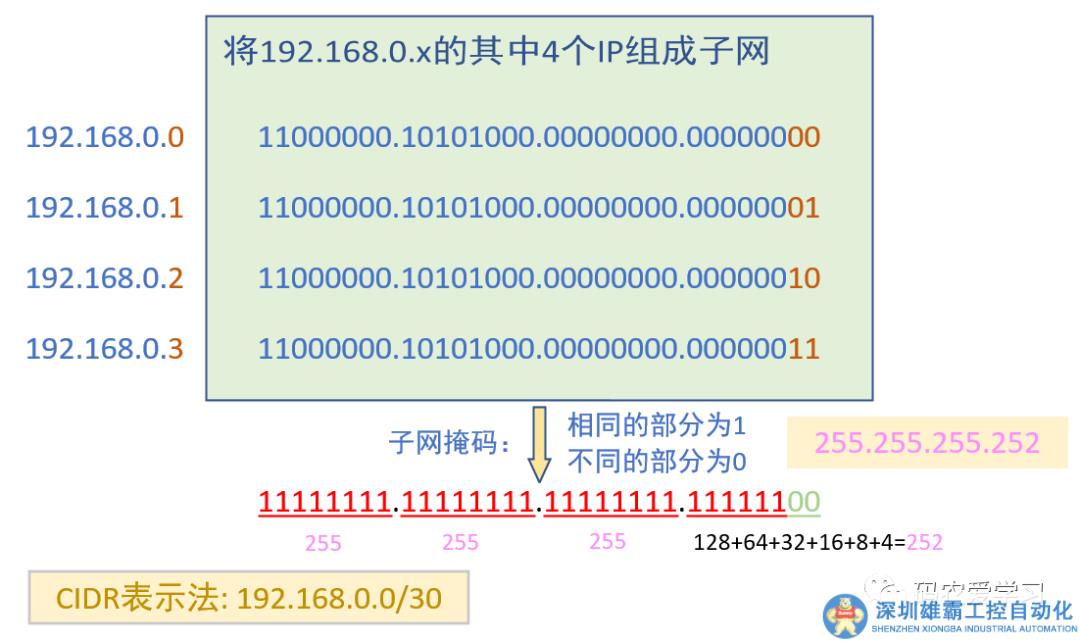

對于子網掩碼的計算，可看下面這張圖：
題目一：把網絡117.15.32.0/23劃分為117.15.32.0/27，求得到的子網個數以及每個子網中可用地址的個數。
分析：網絡號從23變?yōu)榱?7，即拿出了4位作為子網號，可劃分2^4=16個子網；
主機號還剩32-27=5位，子網中的可用地址為2^5-2=30個地址。
題目二：對于IP：192.168.50.10，子網掩碼：255.255.192.0，求其網絡號和主機號。

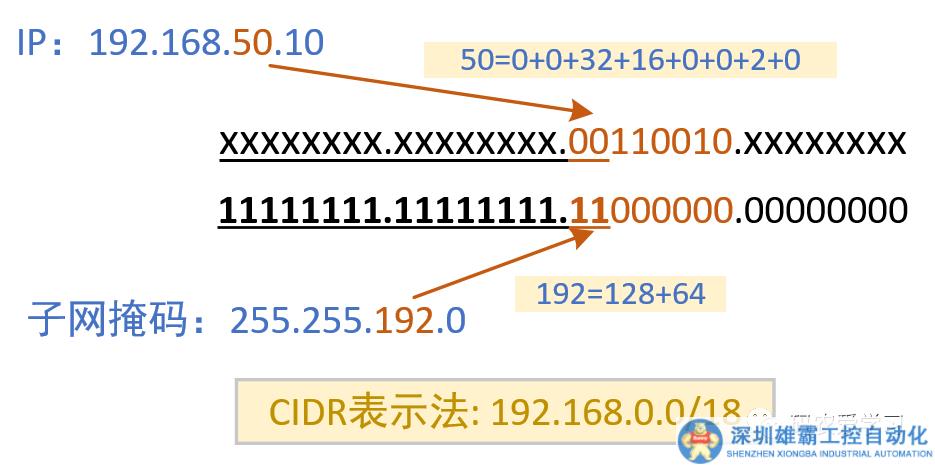

分析：根據子網掩碼的特點（相同部分為1，不同部分為0），可以只分析第3段，如下圖：
由上圖分析可知，網絡號為192.168.0.0，主機部分就是50.10。
題目三：某用戶得到的網絡地址范圍為110.15.0.0至110.15.7.0，求其CIDR表示法，以及可分配的主機數。

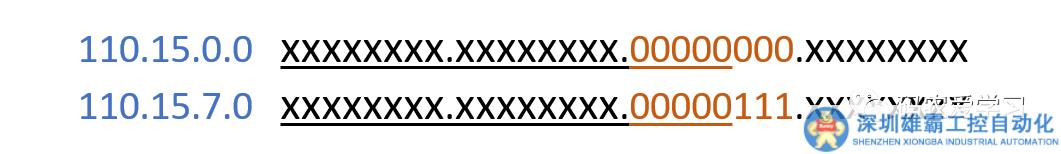

分析：可畫圖分析，可知CIDR表示法為110.15.0.0/21，主機位剩余11位，可分配的主機數為2^11-2=2046個。
本篇介紹IP地址與子網劃分的基礎知識，先介紹了IPv4與IPv6的的基礎知識與區別，然后結束了子網劃分的一些概念，并通過一些實際的例子進行講解分析。
