對于蘋果全家桶用戶來說，選購一款小巧精致的三合一無線充，可以為手機，手表和耳機同時進行充電，顯著提升使用體驗。安克推出了一款三合一磁吸無線充電器，這款無線充電器內置MFW和MFM原裝無線充模塊，可以使手機和手表獲得原裝配件相同的充電速度。

這款三合一無線充電器采用立方體設計，手機無線充為翻蓋設計，在手機無線充下方為耳機無線充，側面手表無線充為推拉結構，在不使用時可以隱藏在無線充電器內部，十分美觀。下面充電頭網就帶來安克這款三合一無線充電器的拆解，看看內部的設計和用料。

此前充電頭網還拆解過安克5000mAh 30W二合一能量棒Pro、安克10000mAh磁吸無線充移動電源、安克MagGo帶支架磁吸無線充電寶、安克140W 2C1A雙向快充移動電源等產品，歡迎查閱。

安克三合一無線充電器外觀



包裝盒正面主要還是常規品牌、外觀、名稱、賣點設計，而在產品外觀右下角還有蘋果全家桶使用場景圖補充，右上角是顯眼的Made for WATCH、Made for MagSafe蘋果雙認證標識。





側面也印有安克這款產品給蘋果全家桶同時進行無線充電場景，不過是另一個角度。





另一側印有15W MagSafe快充、出行外帶，輕巧便攜以及角度靈活、橫豎可充三大賣點。

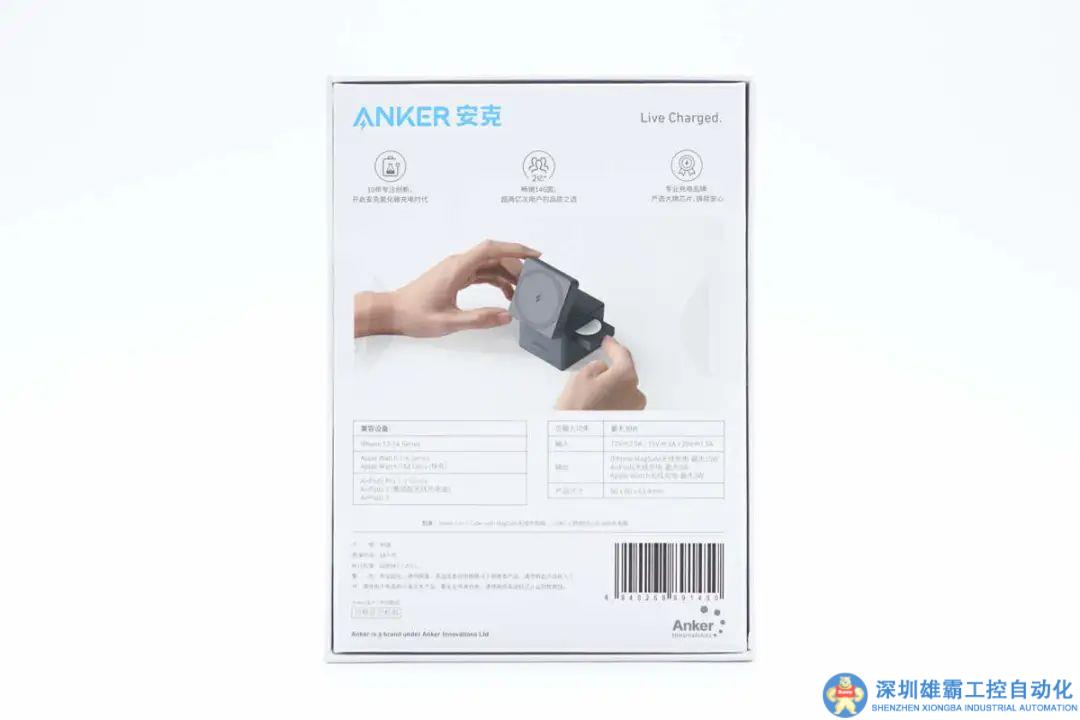

底部印有產品使用場景以及兼容設備和參數等信息。

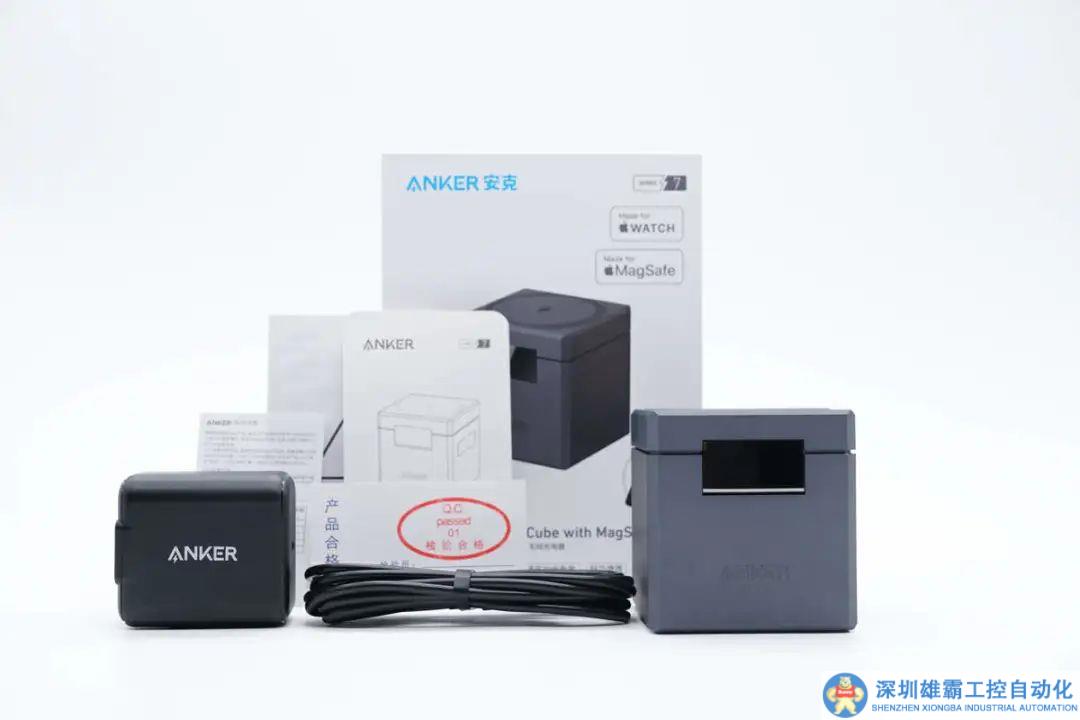

包裝內含無線充電器、充電器、數據線、使用說明書、產品合格證以及保修卡。

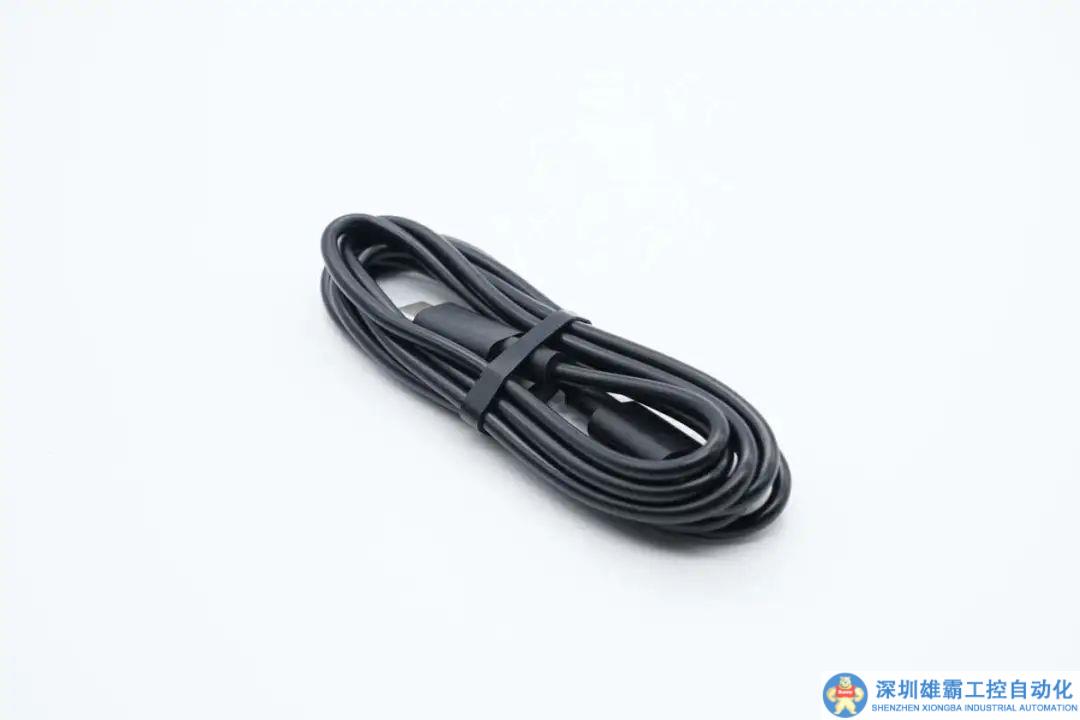

附帶數據線是常規C to C線，通體黑色，采用橡膠圈捆扎整理。

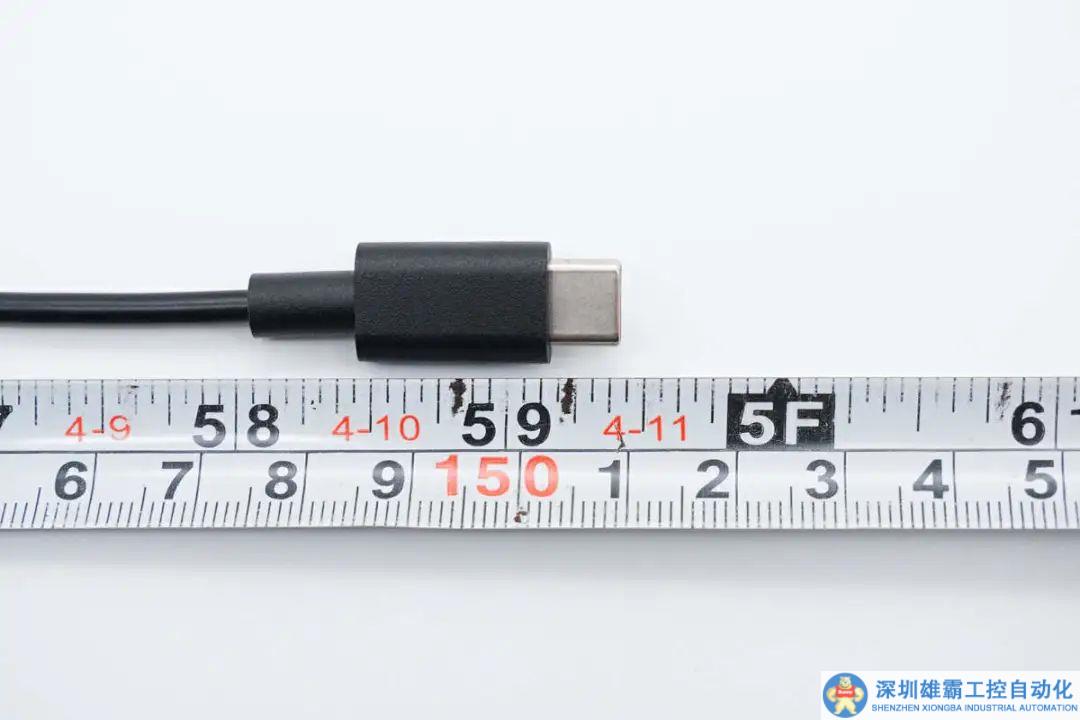

測得數據線長度約為151cm。

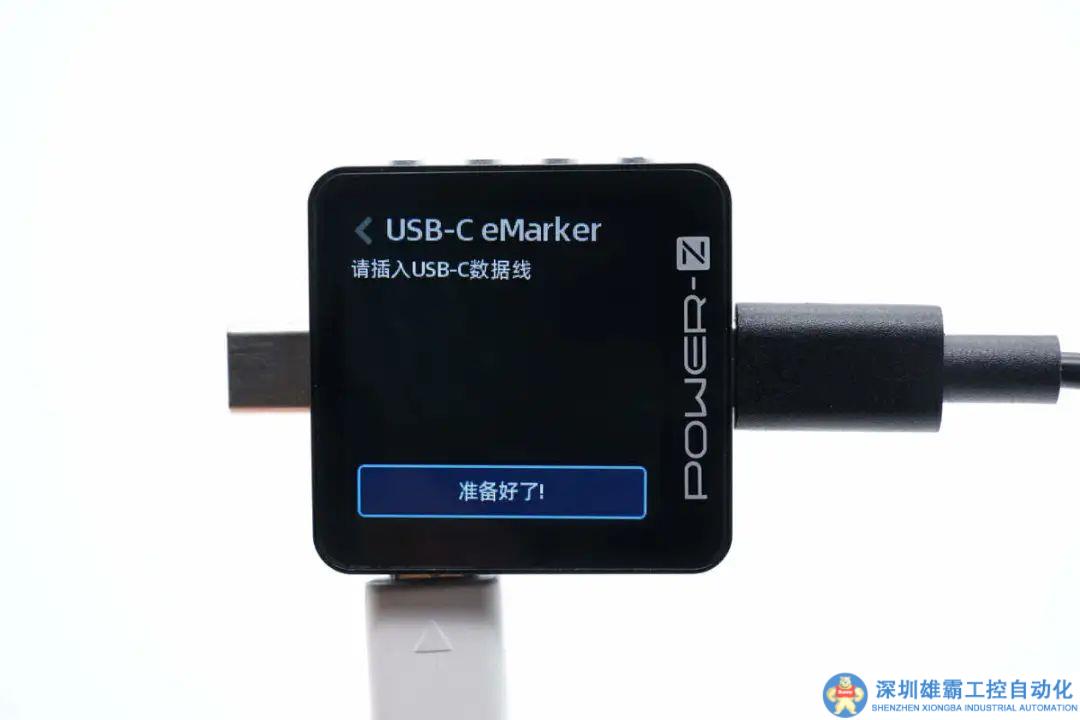

使用ChargerLAB POWER-Z KM003C測得線纜沒有帶E-Marker芯片。

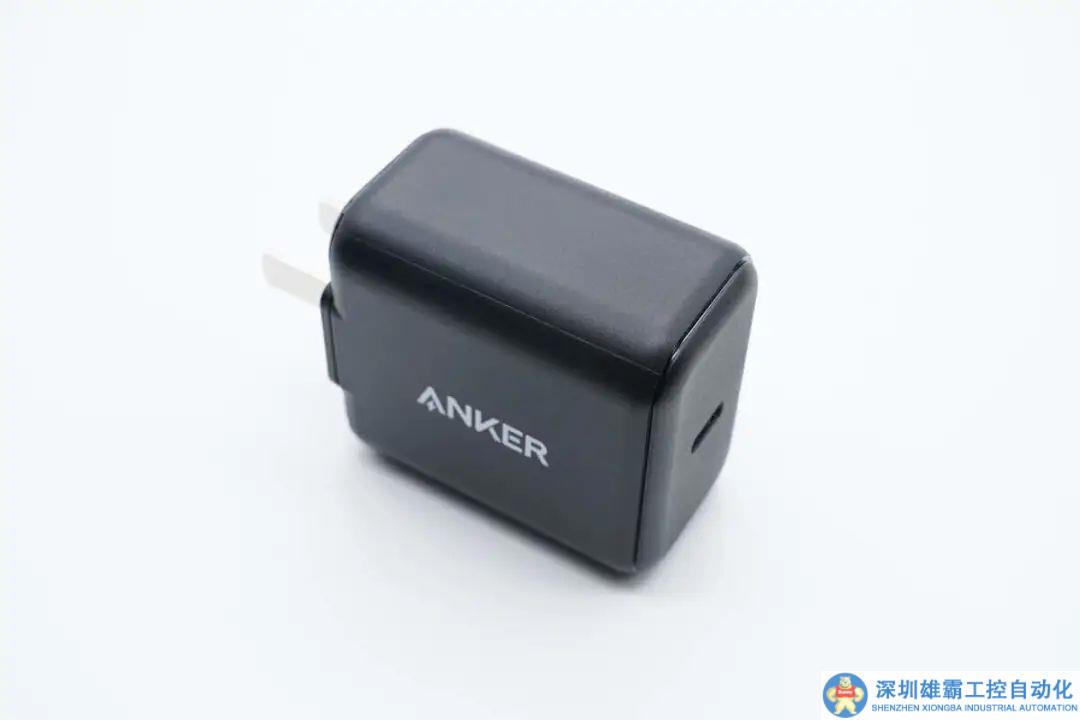

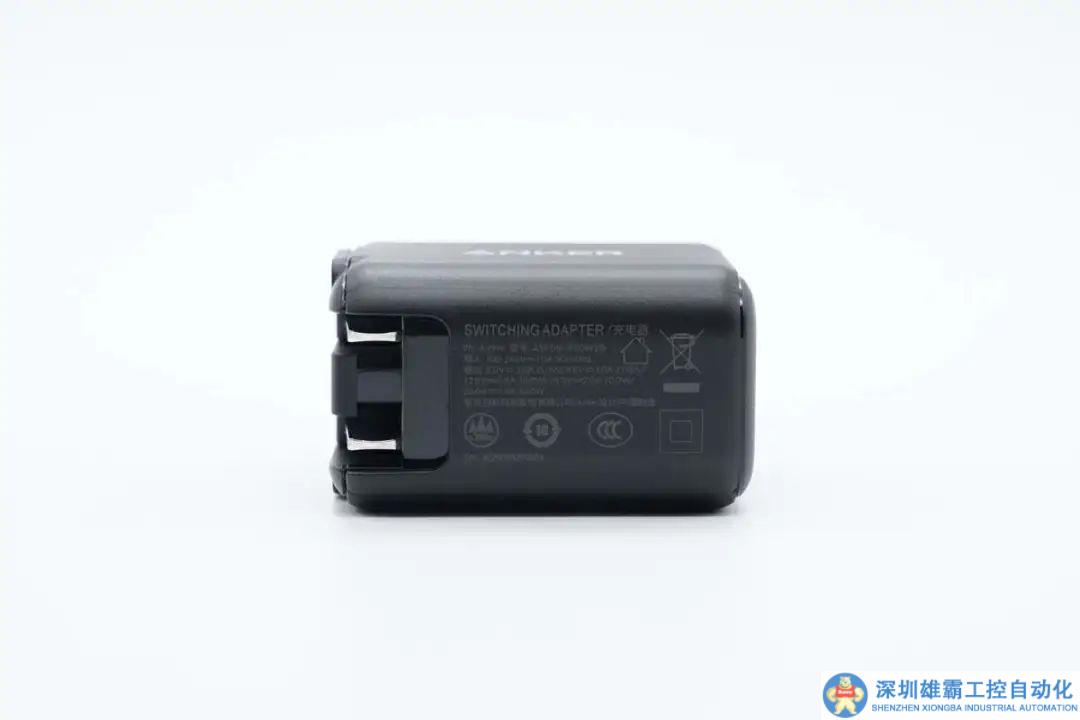

充電器采用PC防火材質黑色塑料外殼，整體磨砂抗指紋，機身邊角過渡圓潤，輸入端配備可折疊國標插腳，輸出端配備單USB-C接口。





機身一側印有充電器參數

型號：ASPD9i-P30W20

輸入：100-240V~50/60Hz 1A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

安克創新科技股份有限公司

充電器通過了CCC認證。

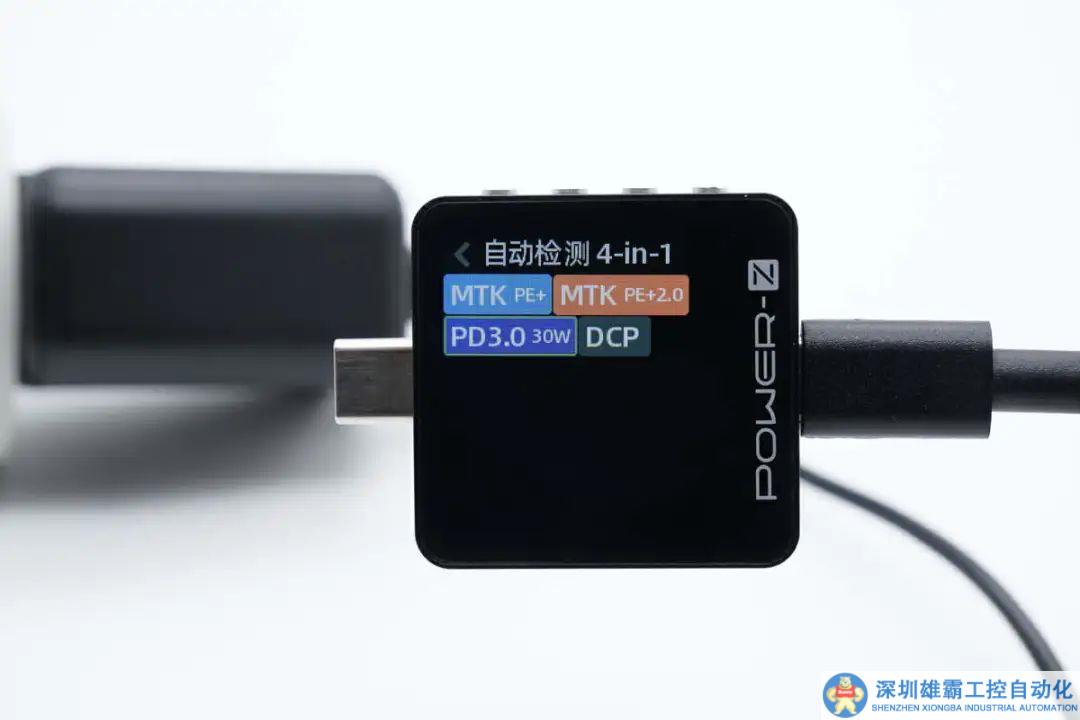

使用ChargerLAB POWER-Z KM003C測得充電器支持PE2.0、PD3.0、DCP充電協議。

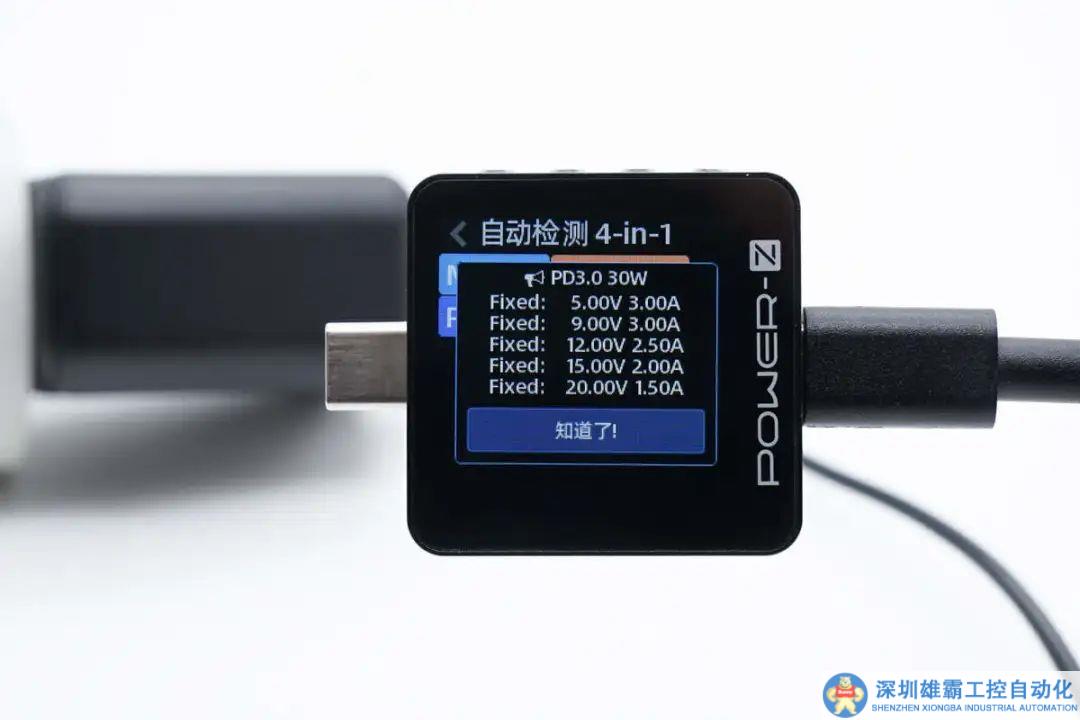

并且PDO報文顯示還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位。

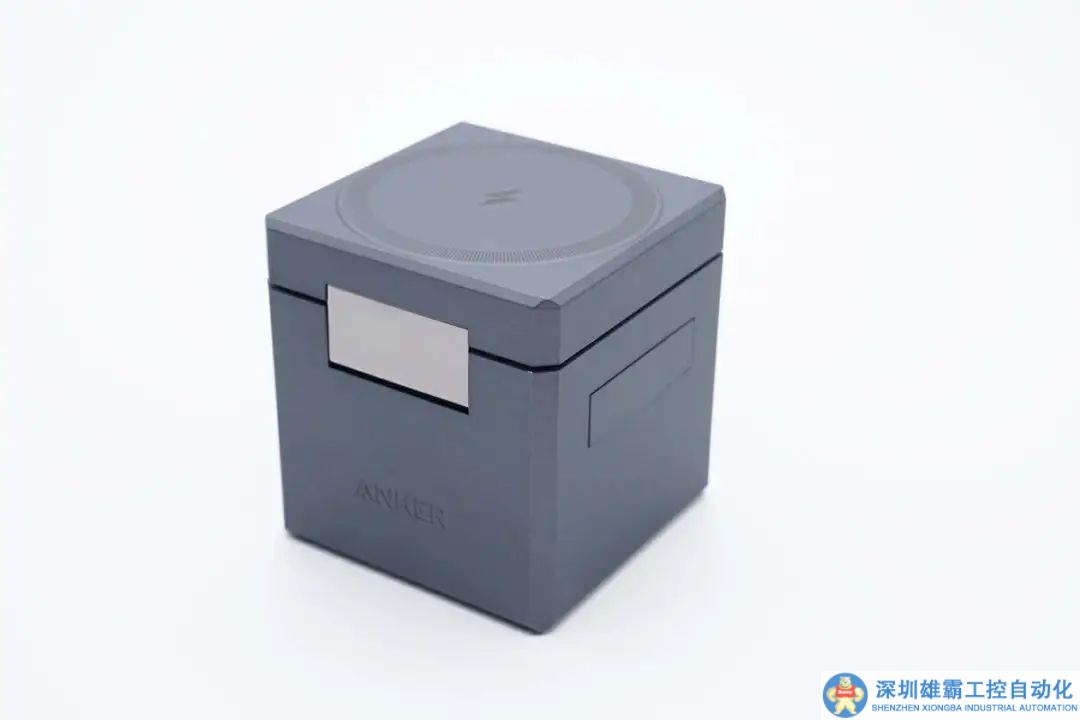

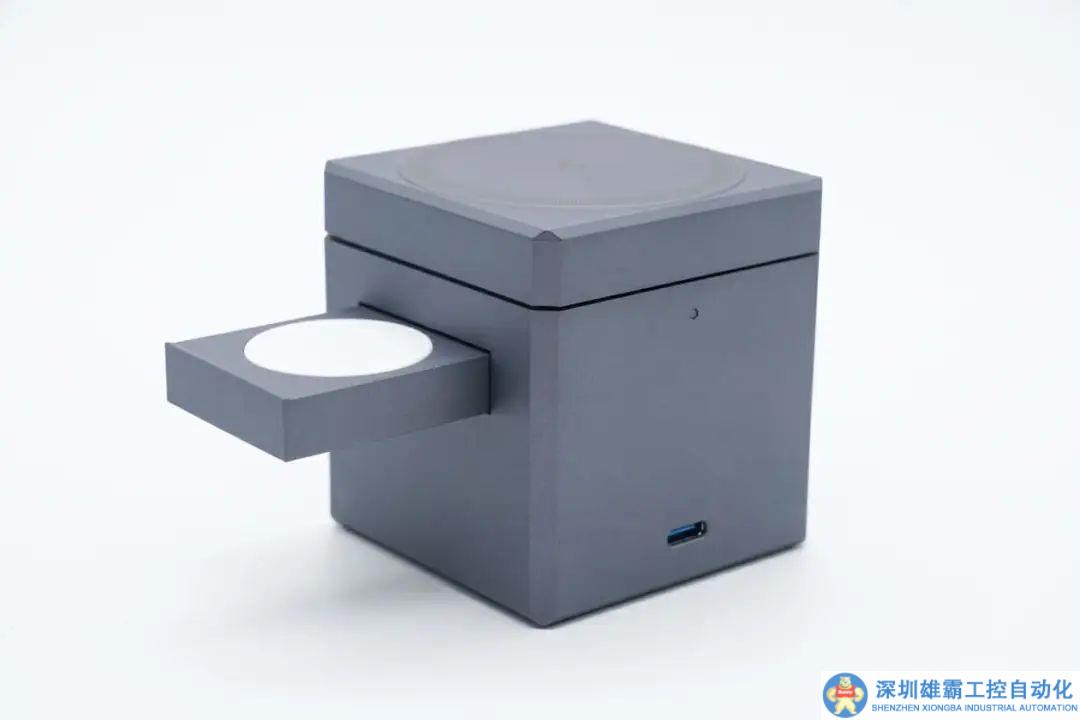

安克這款三合一無線充電器趨于立方體造型設計，外殼表面噴涂PU漆，整體呈銀灰色，機身邊角采用獨特棱角切割工藝處理，線條硬朗很有美感。





產品創新性的采用可變形態結構設計，頂部手機磁吸無線充電板可折疊，側面手表磁吸無線充電板可伸縮，并且分別通過了蘋果Made for MagSafe和Made for WATCH雙認證，讓用戶同時獲得最優充電和使用體驗。

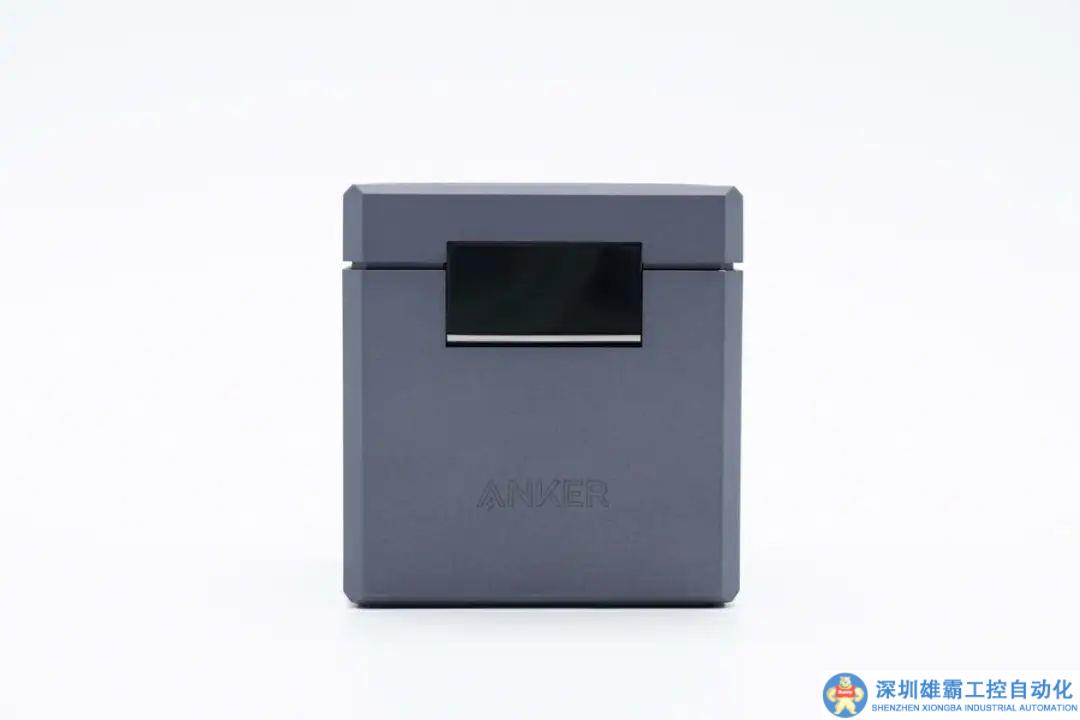

無線充電器正面下方注塑凹印ANKER品牌，機身主體與頂部磁吸無線充電板連接軸采用金屬材質，強度有保證。

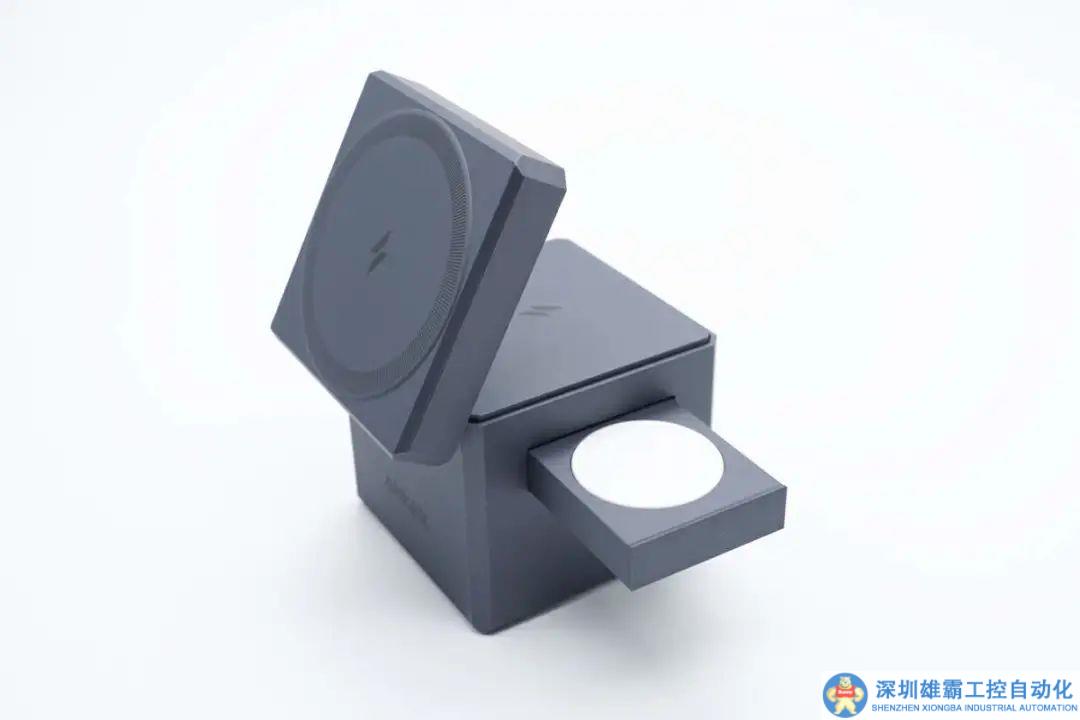

設計在側面的手表磁吸無線充電板，可靈活伸縮，造型風格與產品整體相契合，棱角過渡分明。





無線充電器閑置時，手機磁吸無線充電板可折疊，手表磁吸無線充電板也可以縮進，保證桌面整潔不凌亂。

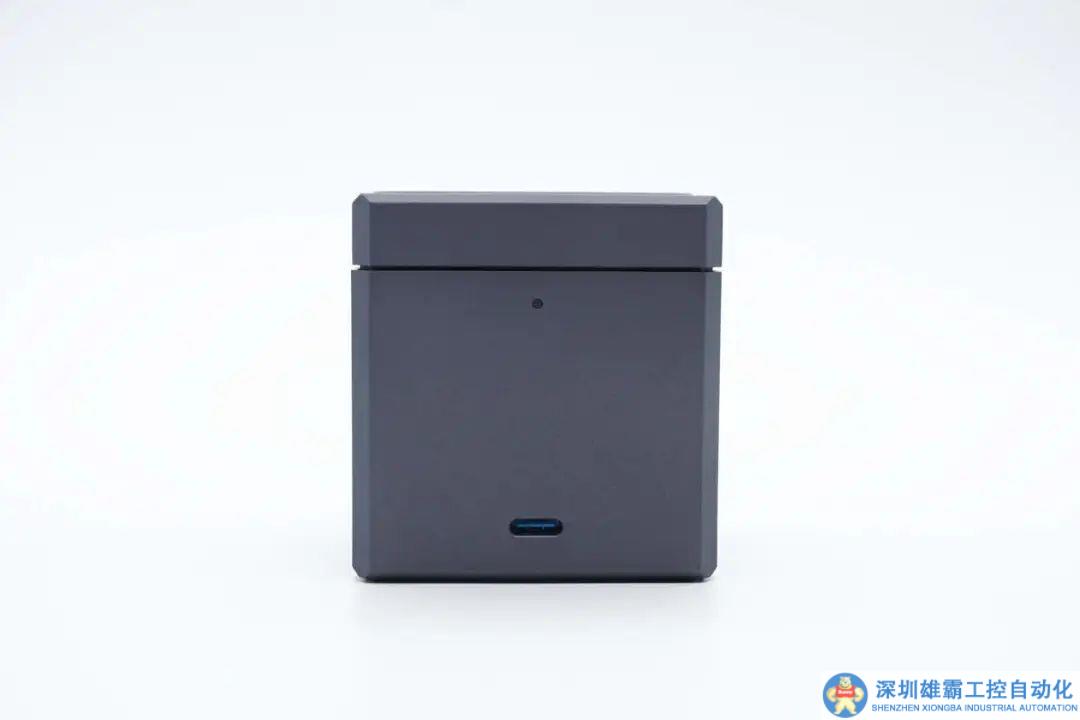

機身背面上方設有充電指示燈，下方配備一個USB-C供電接口。

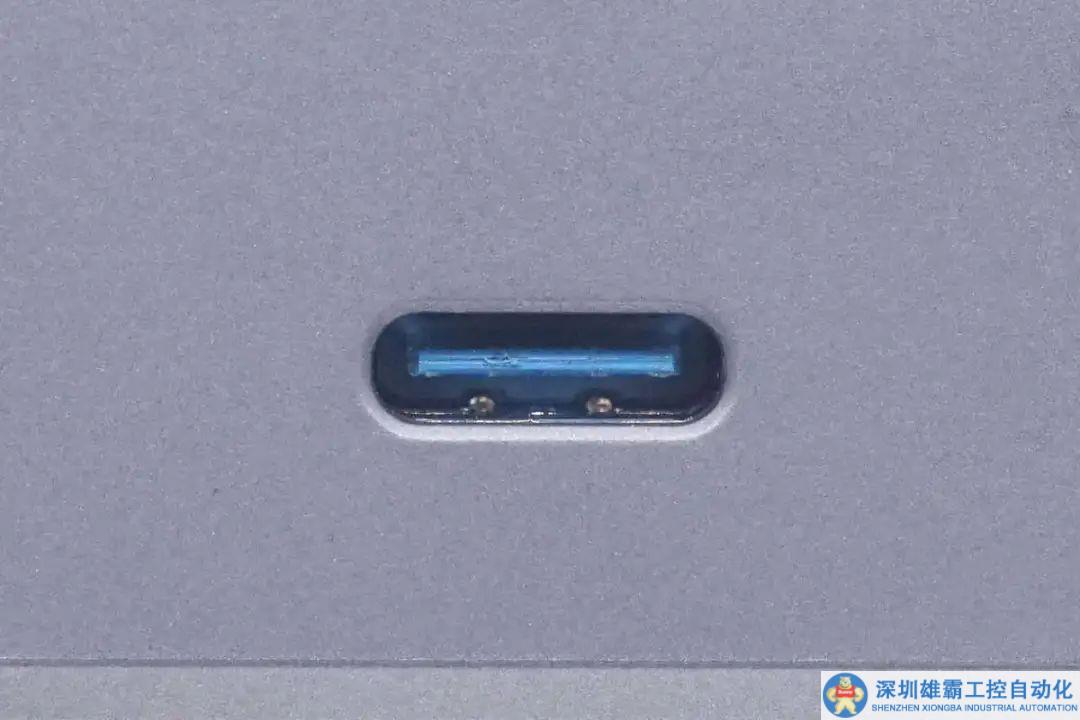

USB-C口膠芯采用經典藍色配色。

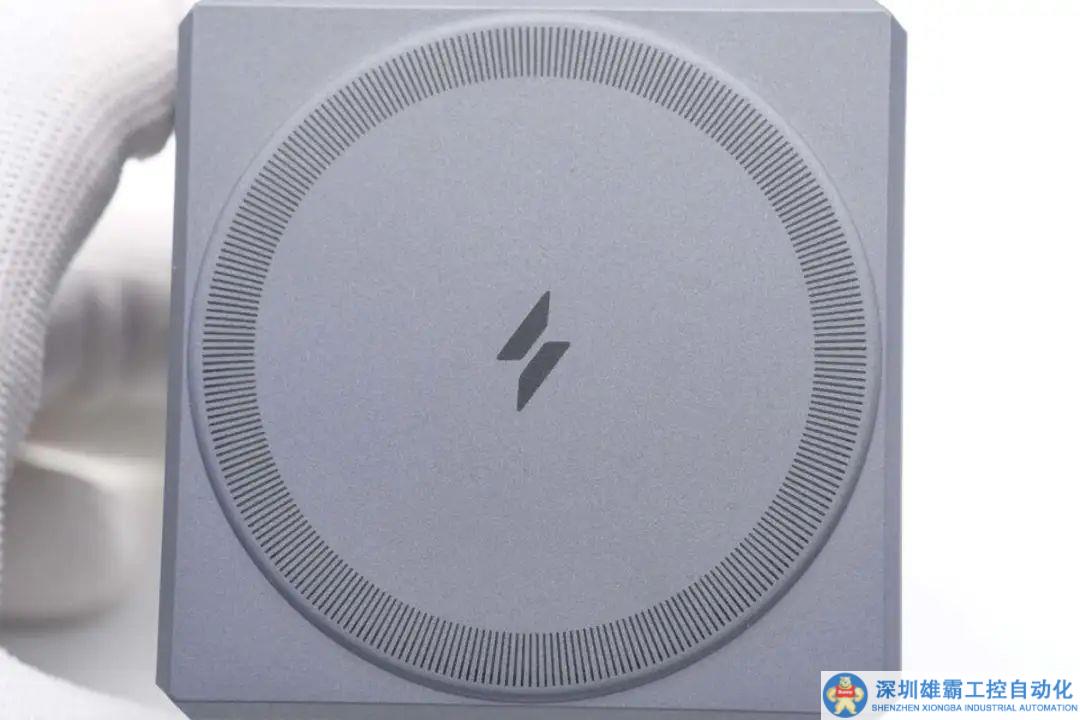

頂面充電板無線充電區域凸起設計，印有時鐘式刻度環以及閃電logo加以提示。





手機充電板背面覆蓋亮面金屬板輔助散熱。

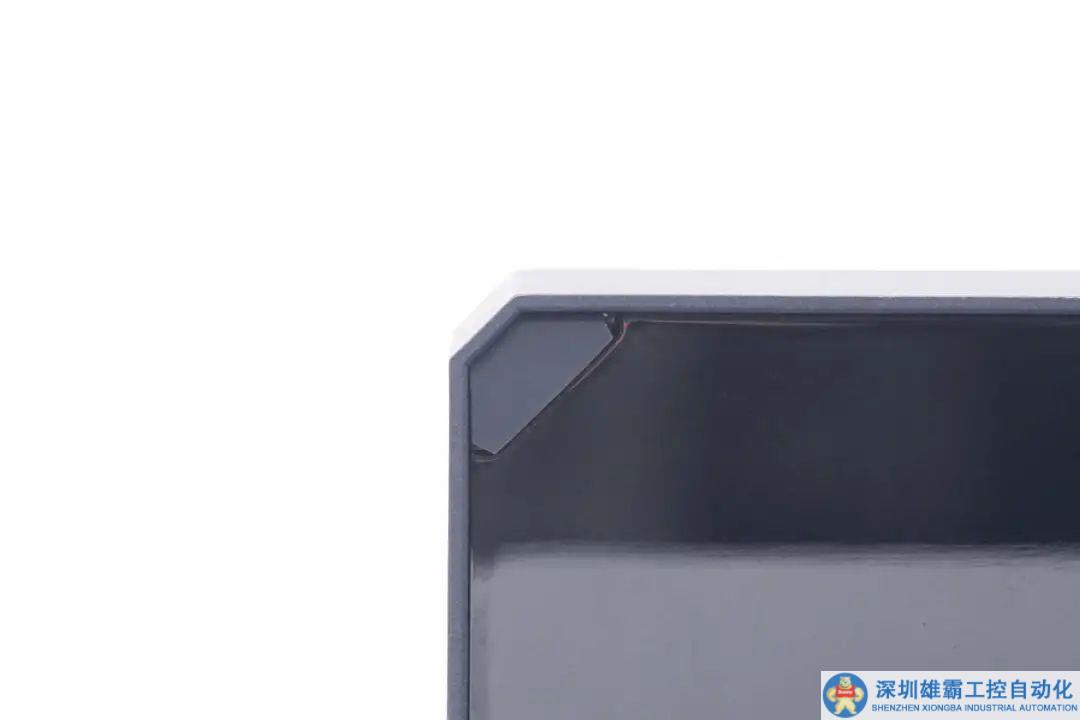

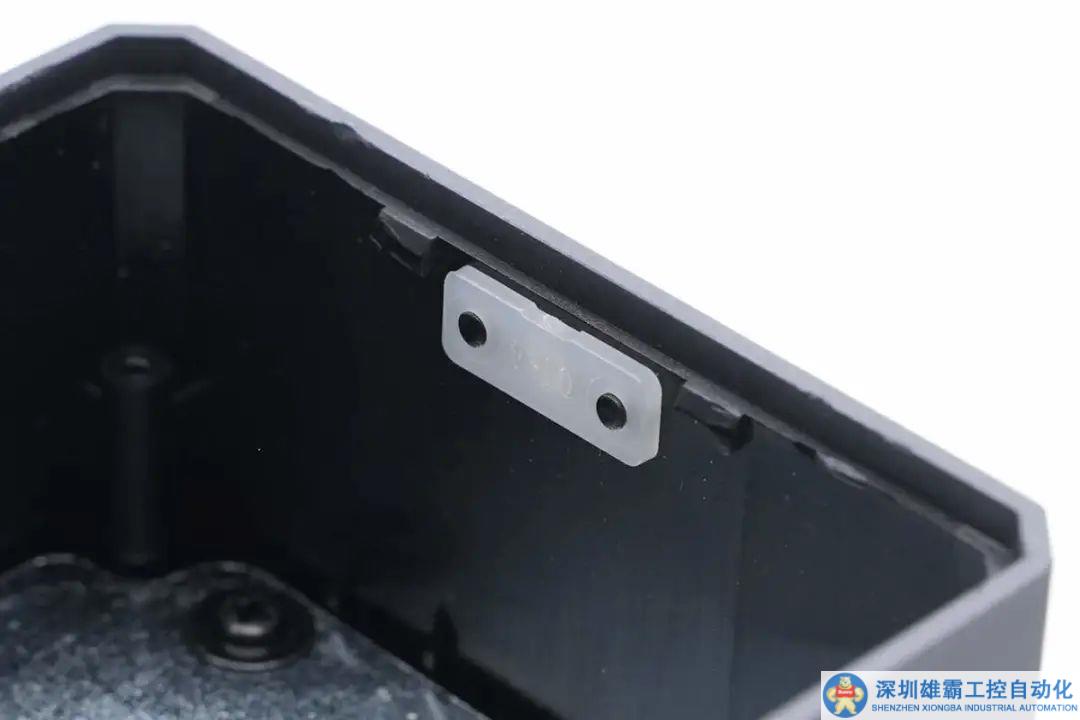

端角處還細心的設計有橡膠墊，當手機無線充電板折疊時起到緩沖保護作用，保證長久使用。

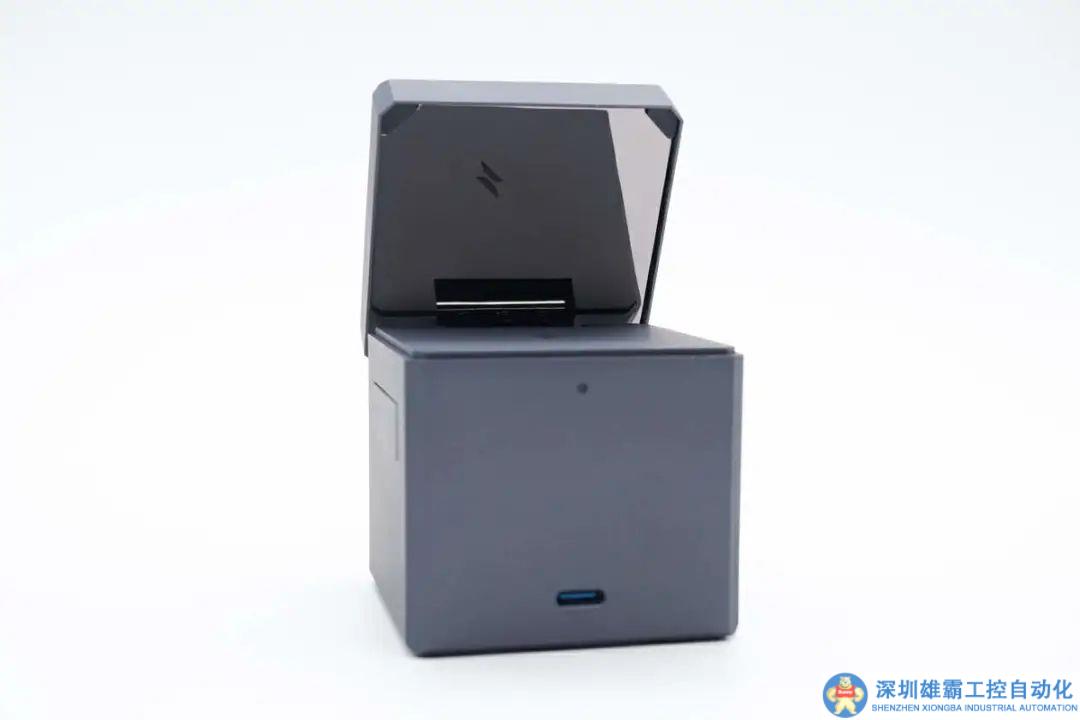

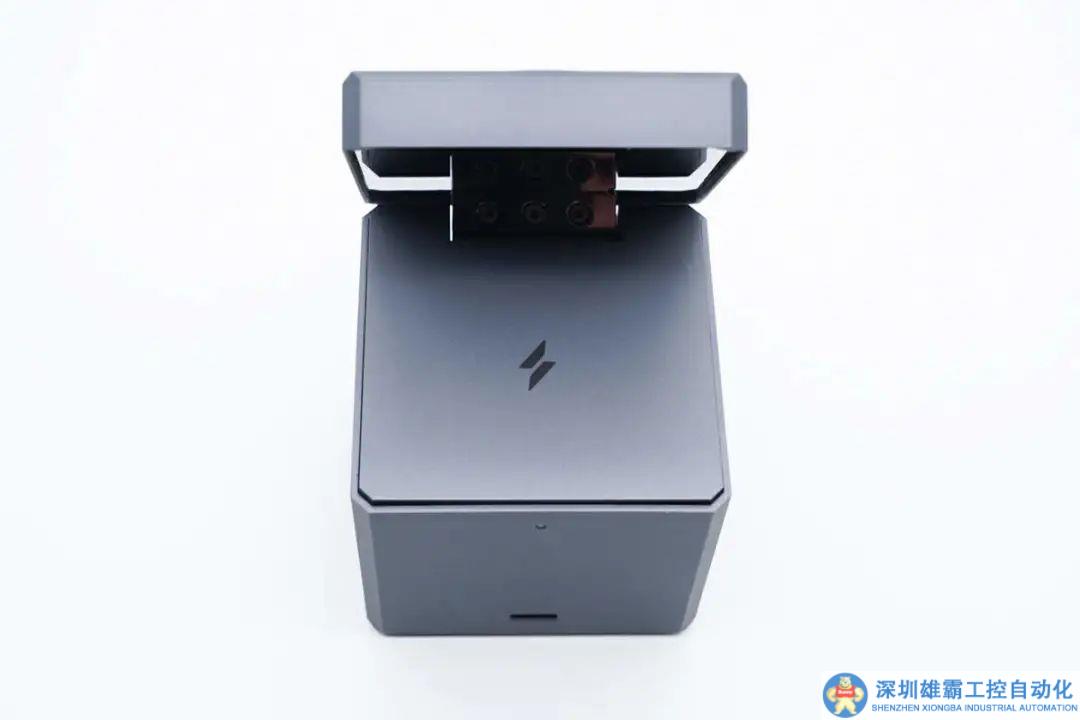

當手機無線充電板展開時，主體形成“新頂面”，產品的第三個無線充電功能便設計在這一面上。

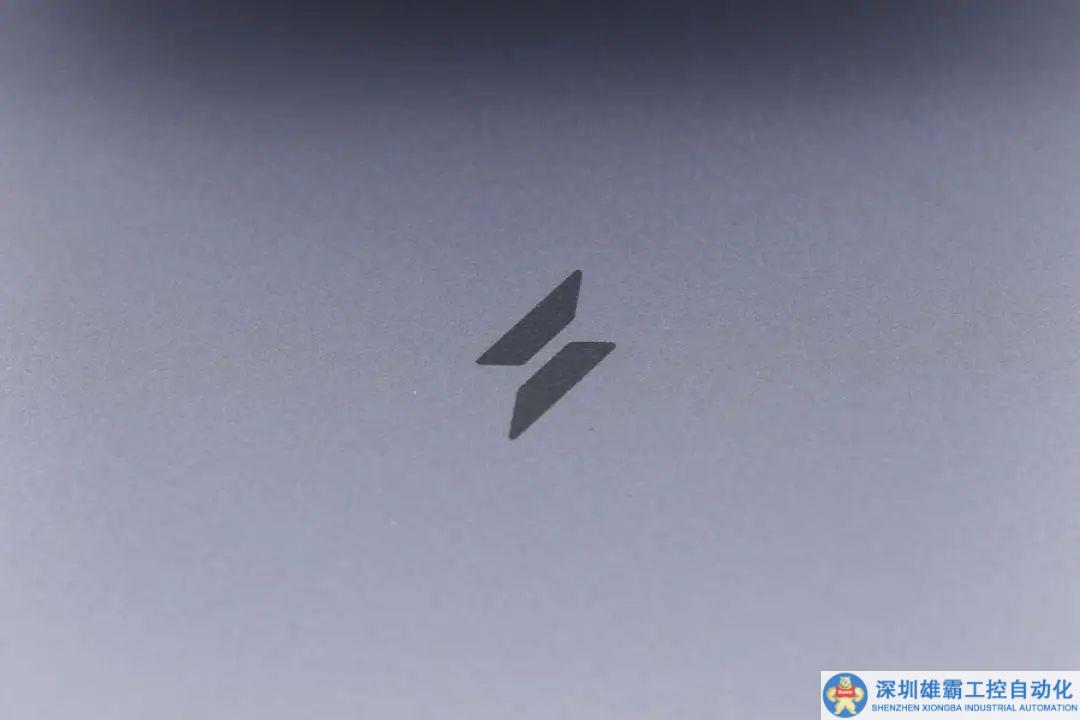

這一面無線充電區域中心同樣印有閃電logo提示，方便用戶對齊使用。

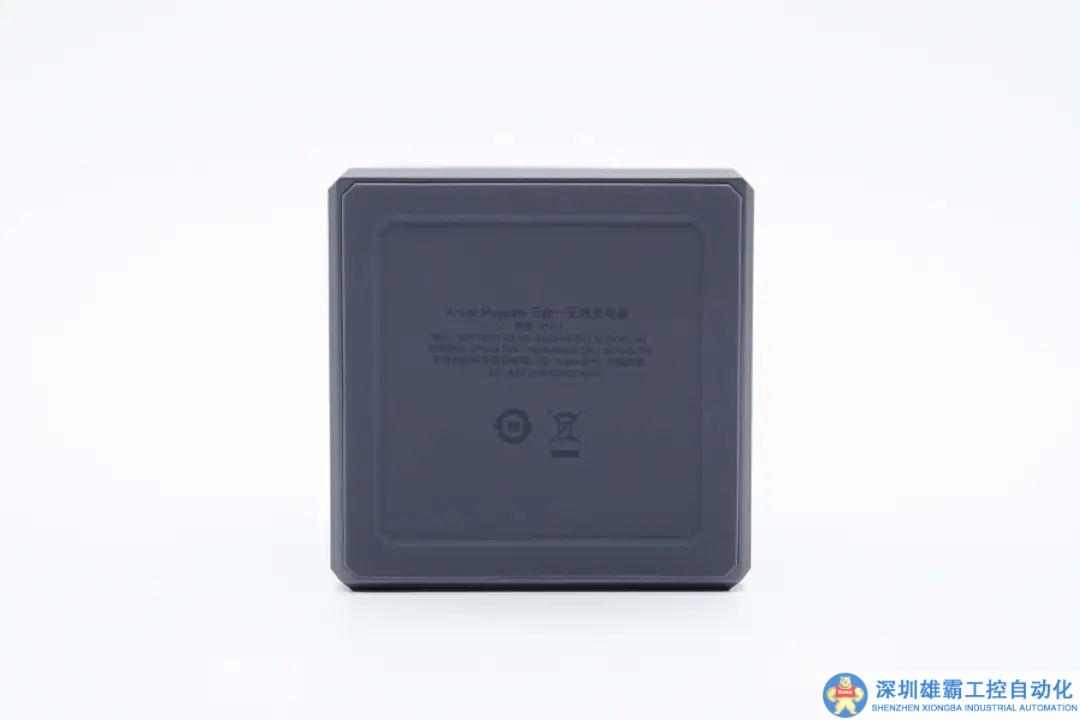

底部外殼上印有無線充電器參數信息，邊緣貼有防滑膠圈。

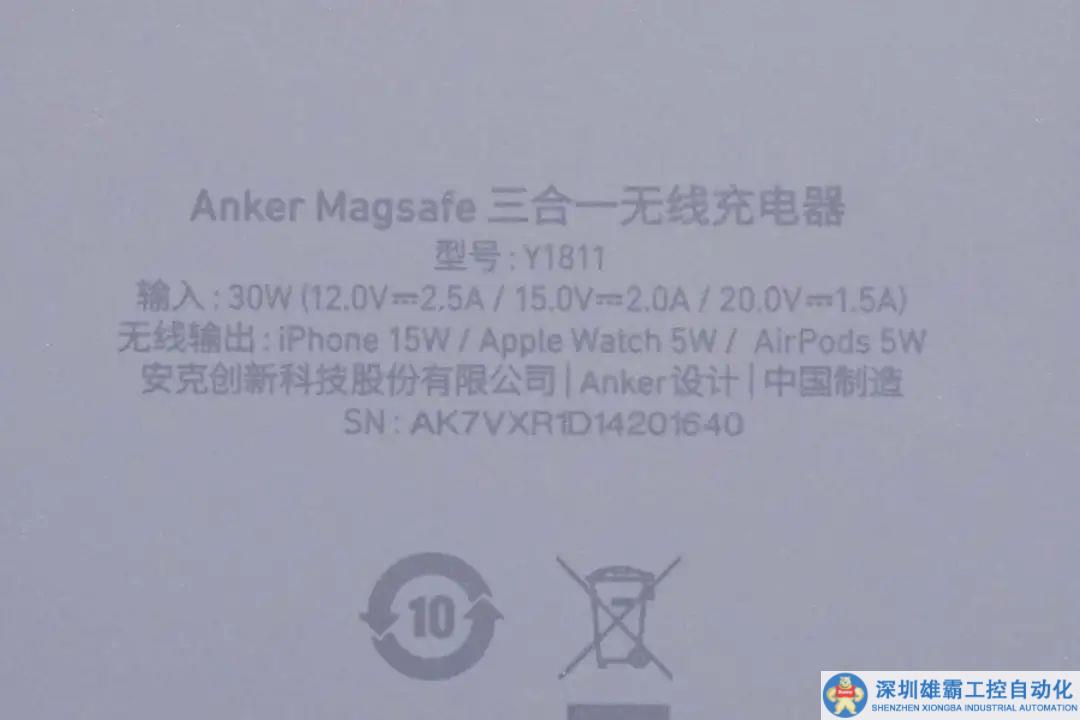

產品參數特寫

型號：A1811

輸入：30W（12V2.5A、15V2A、20V1.5A）

無線輸出：

iPhone：15W

Apple Watch：5W

AirPods：5W

安克創新科技股份有限公司





測得產品機身高度為63.6mm。

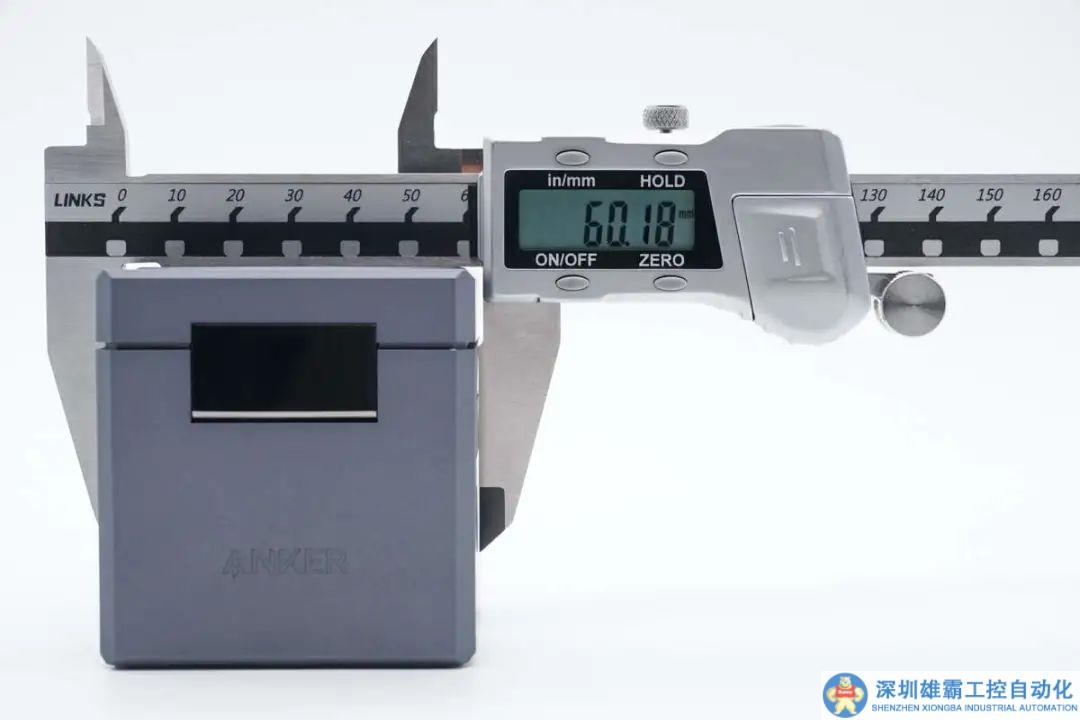

寬度為60.18mm。

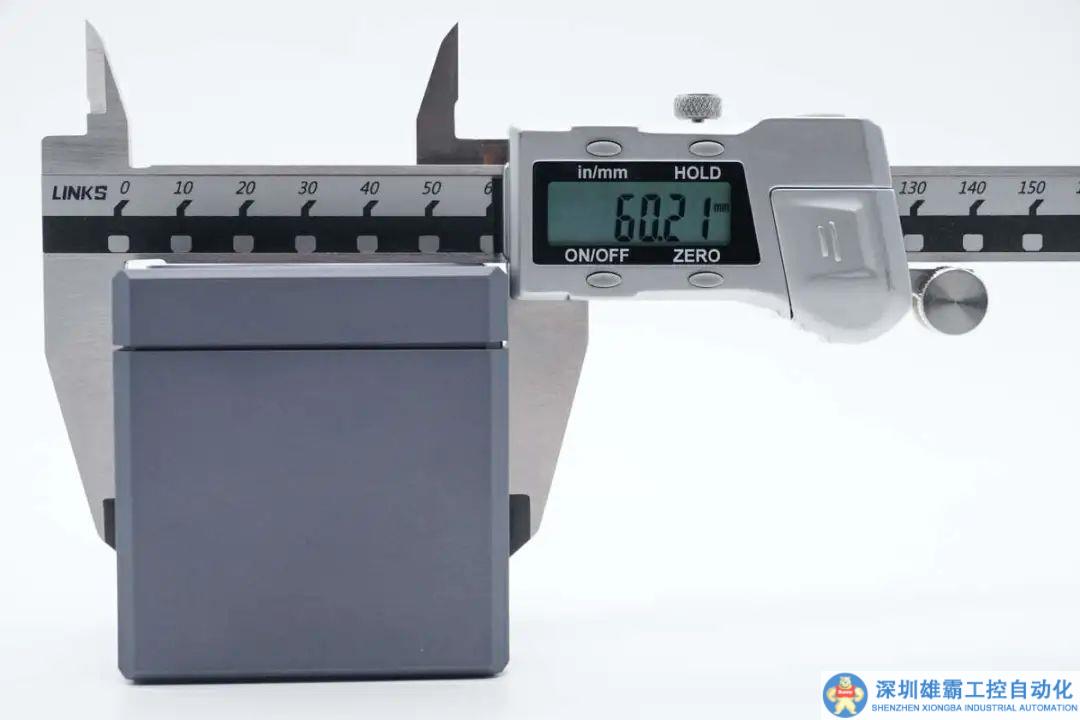

厚度為60.21mm。

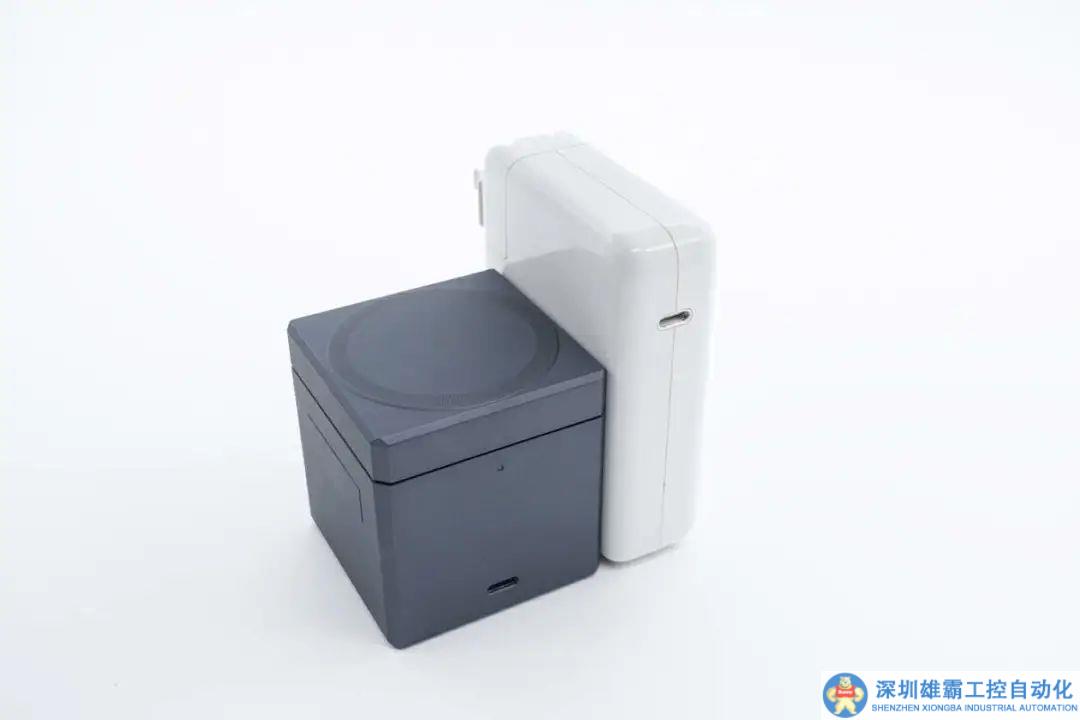

和蘋果140W氮化鎵充電器放在一起對比。

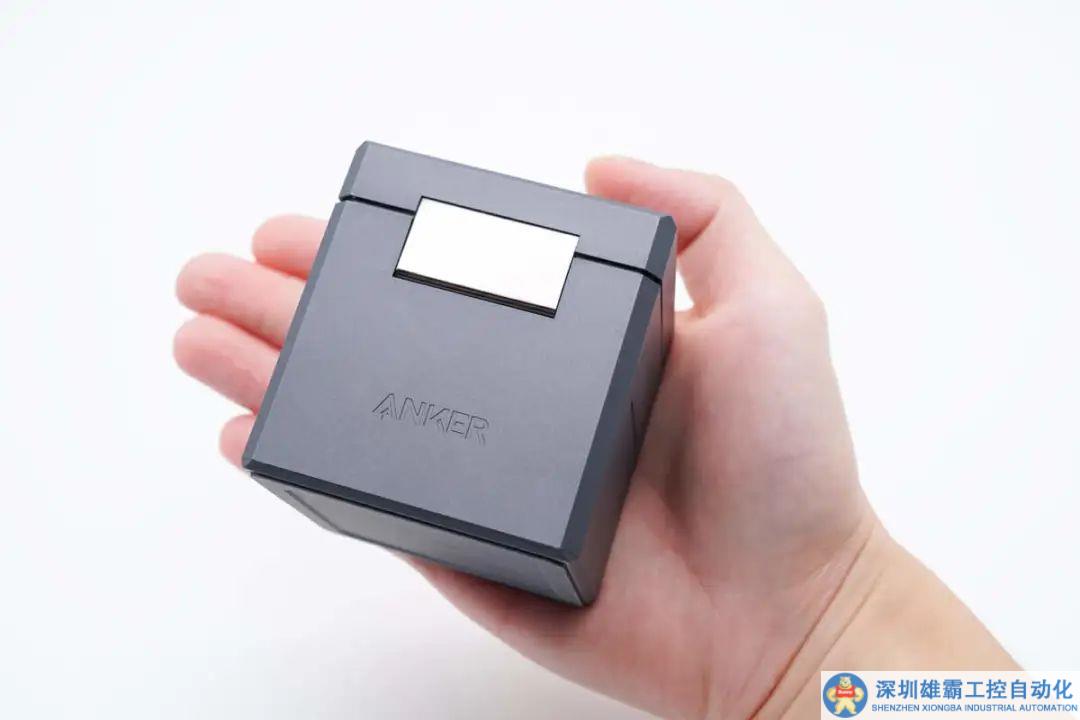

產品拿在手上的大小直觀感受。

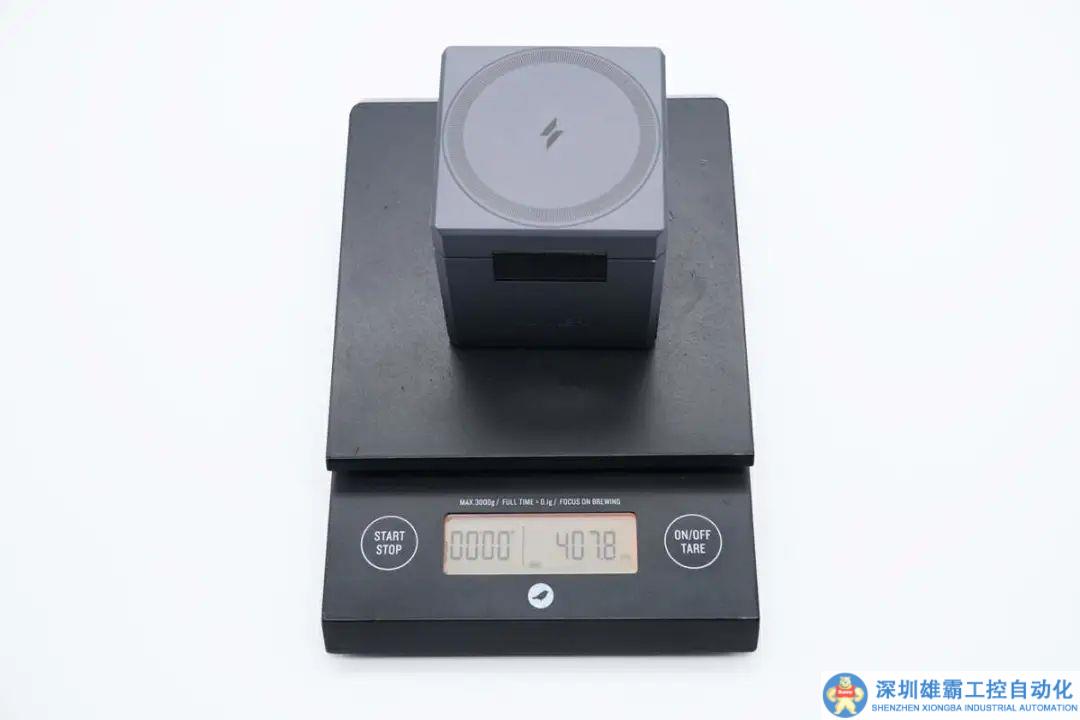

另外測得安克三合一無線充電器凈重約為408g。

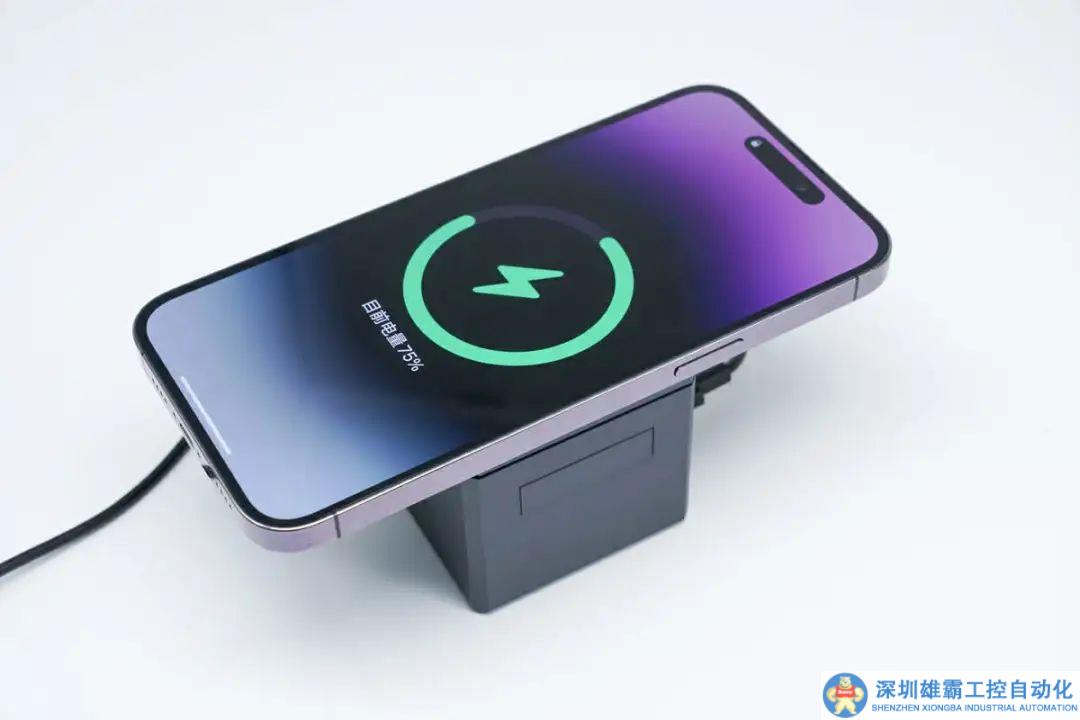

當給手機進行無線充電時，可以將手機平放充電。

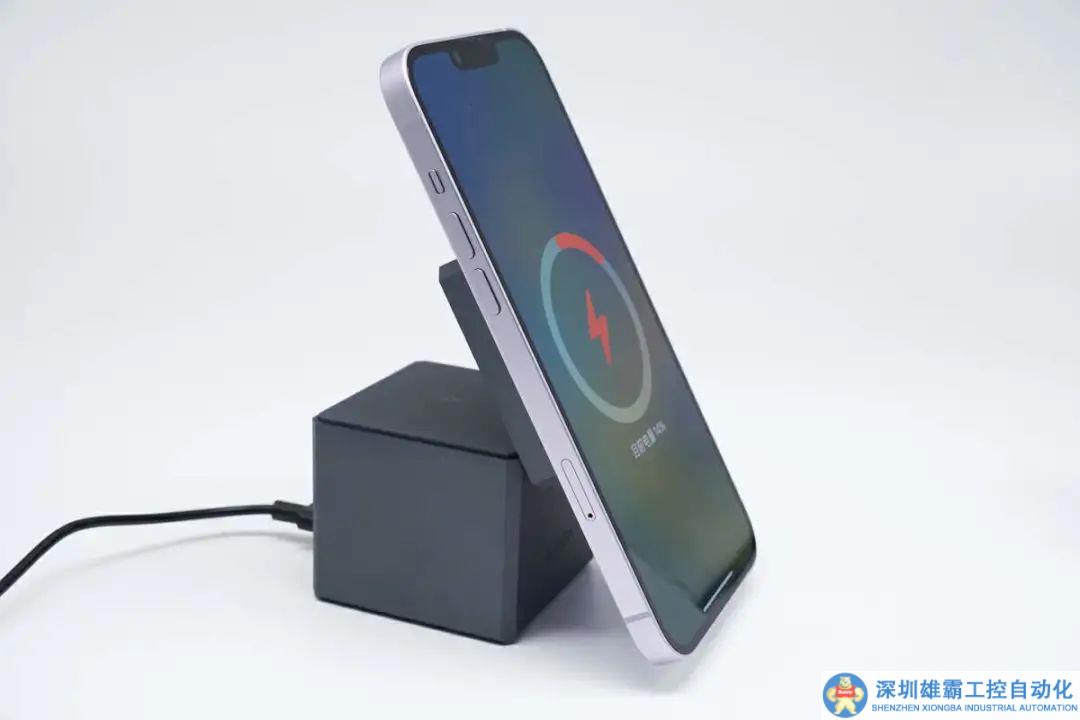

當有接收消息、刷劇等需求，可展開無線充電板給手機進行MagSafe磁吸充電，擁有很好的使用體驗。

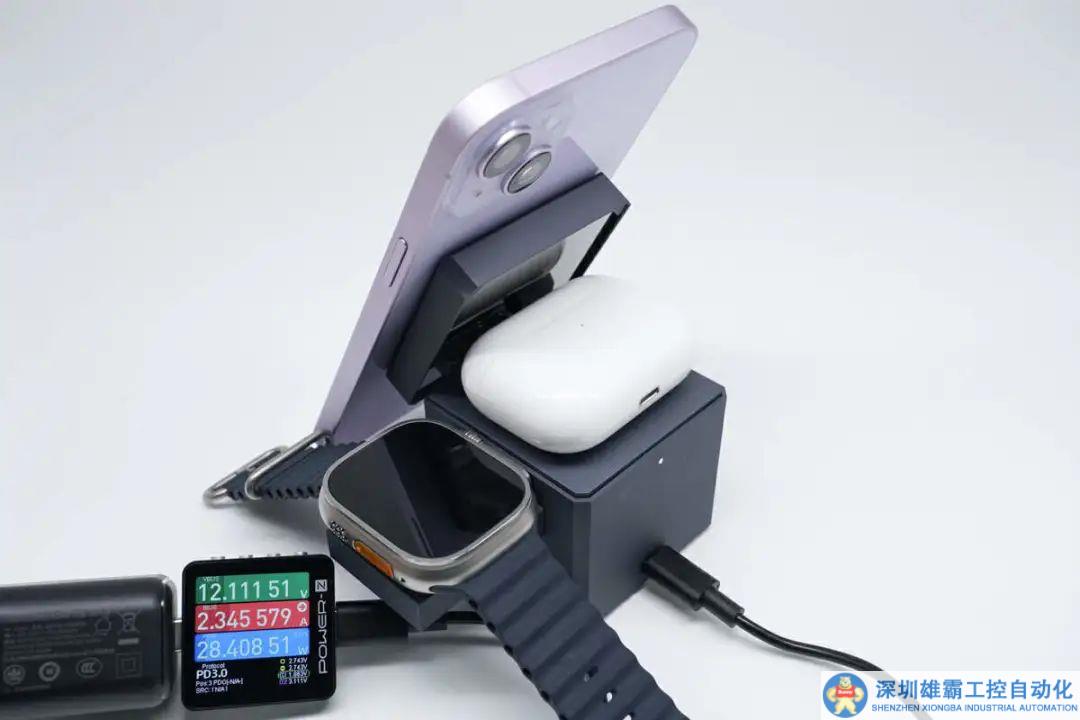

測得同時給蘋果全家桶進行充電時，原裝充電器的輸出功率為12V 2.3A 28.4W。

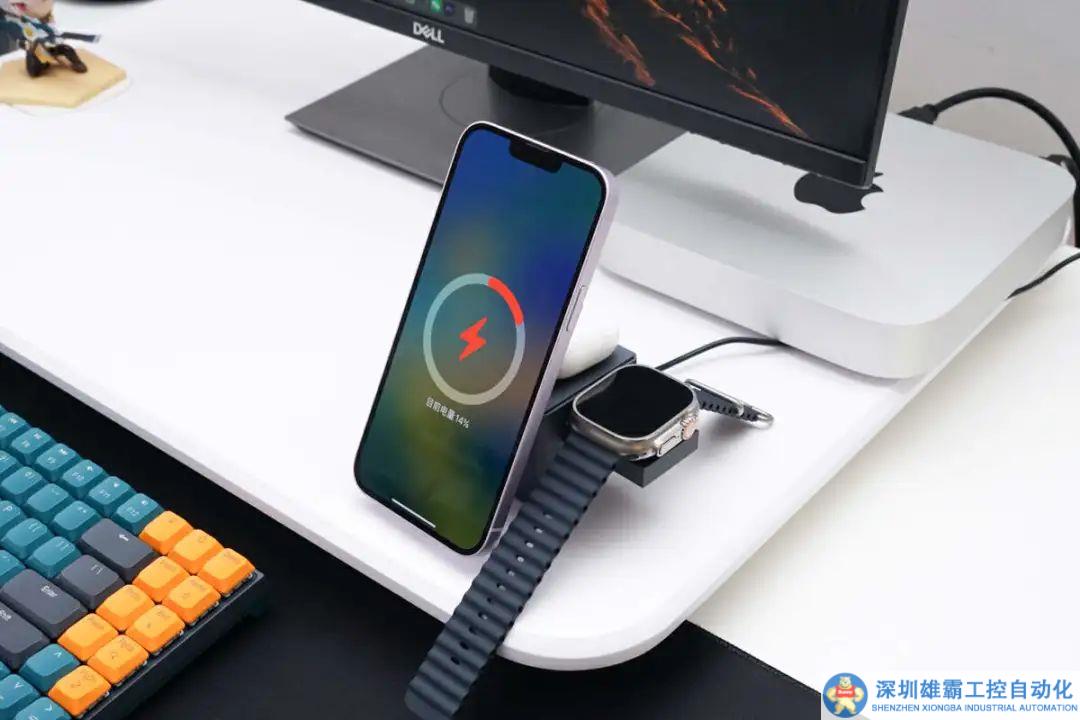

產品實際應用場景一覽，這樣一款產品可以極大程度保證桌面整潔不凌亂。

安克三合一無線充電器拆解

看完安克這款三合一充電器的開箱，下面就拆解這款無線充電器，看看內部的設計和做工。

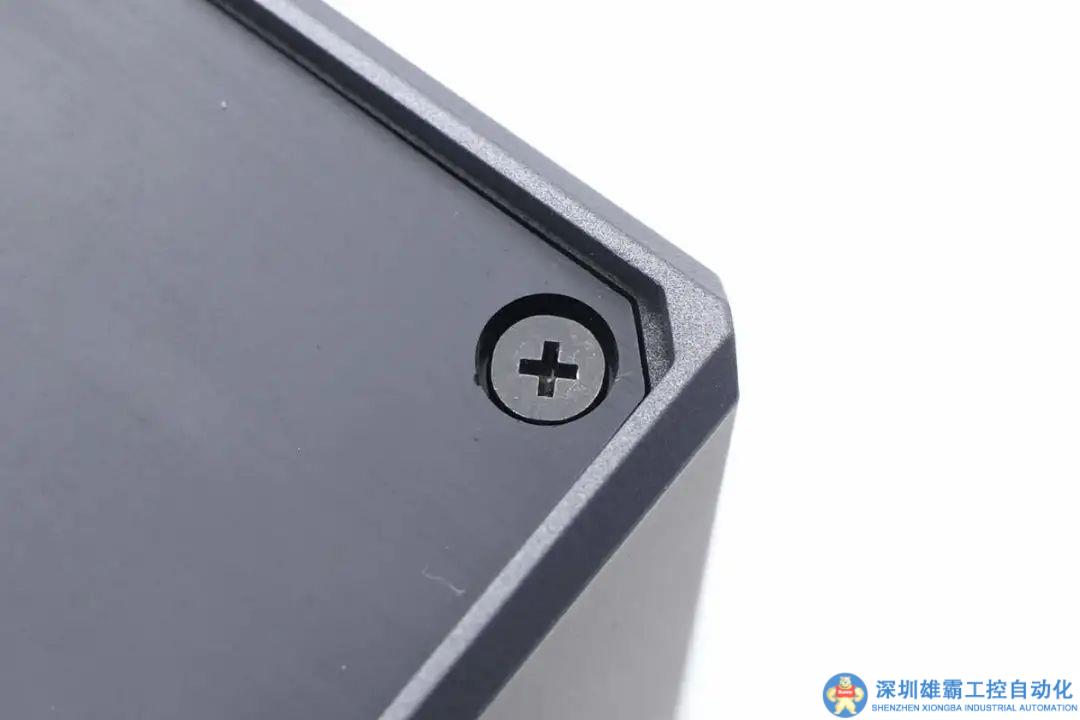

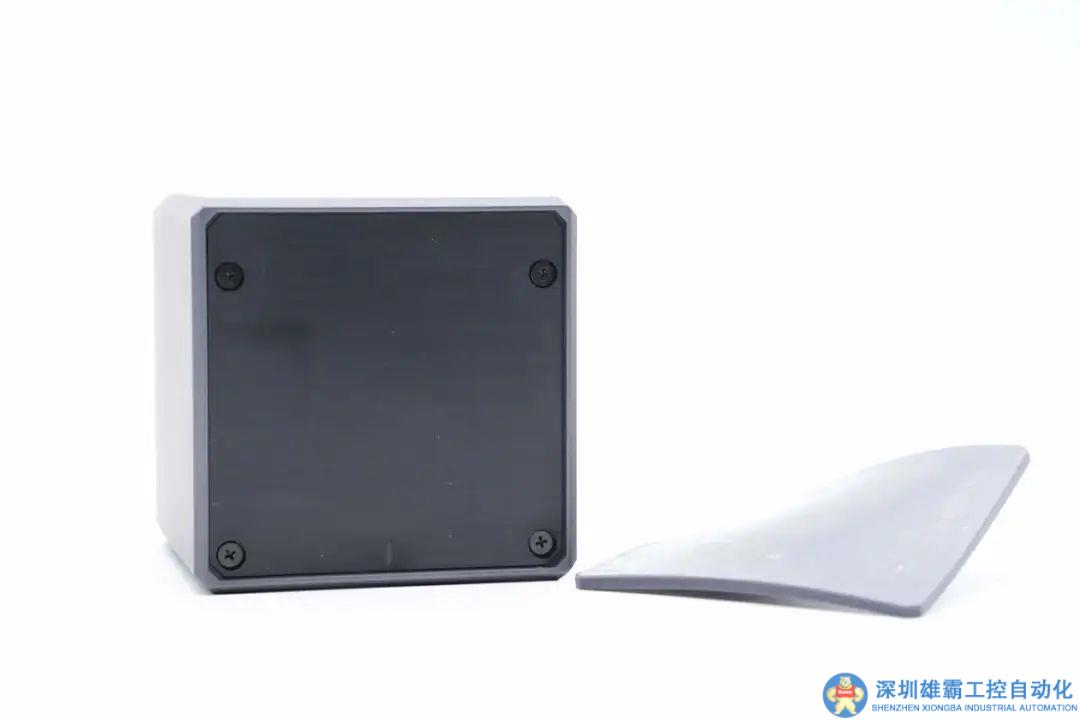

首先撕下底部的膠墊，露出底部的固定螺絲。

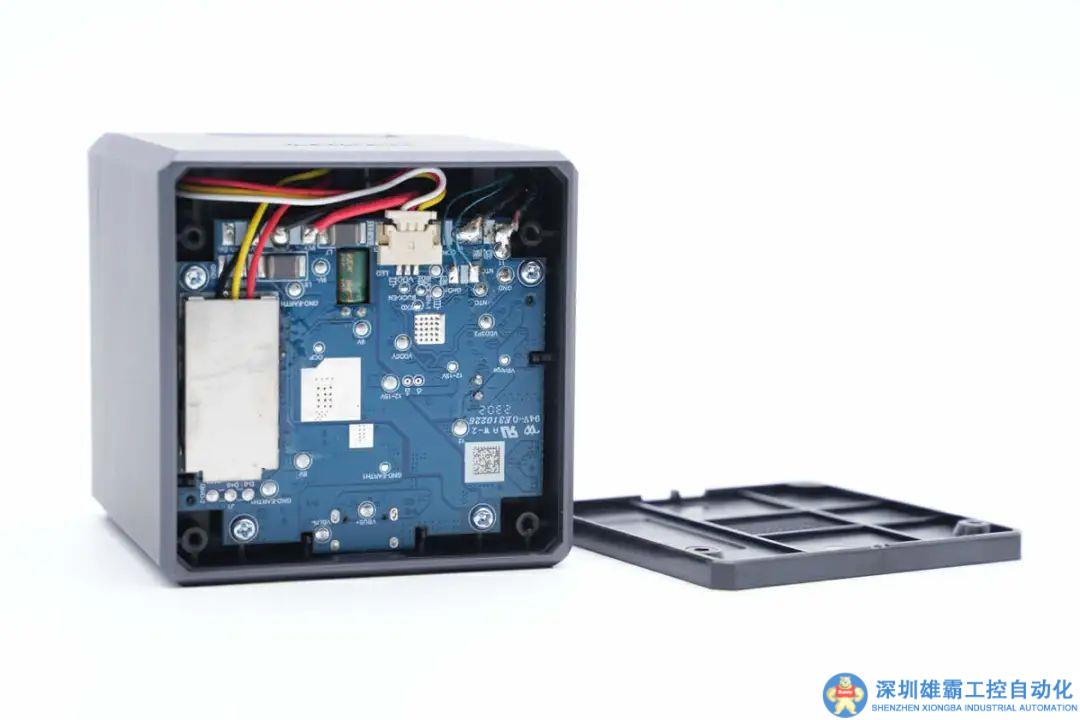

底部蓋板通過螺絲固定。

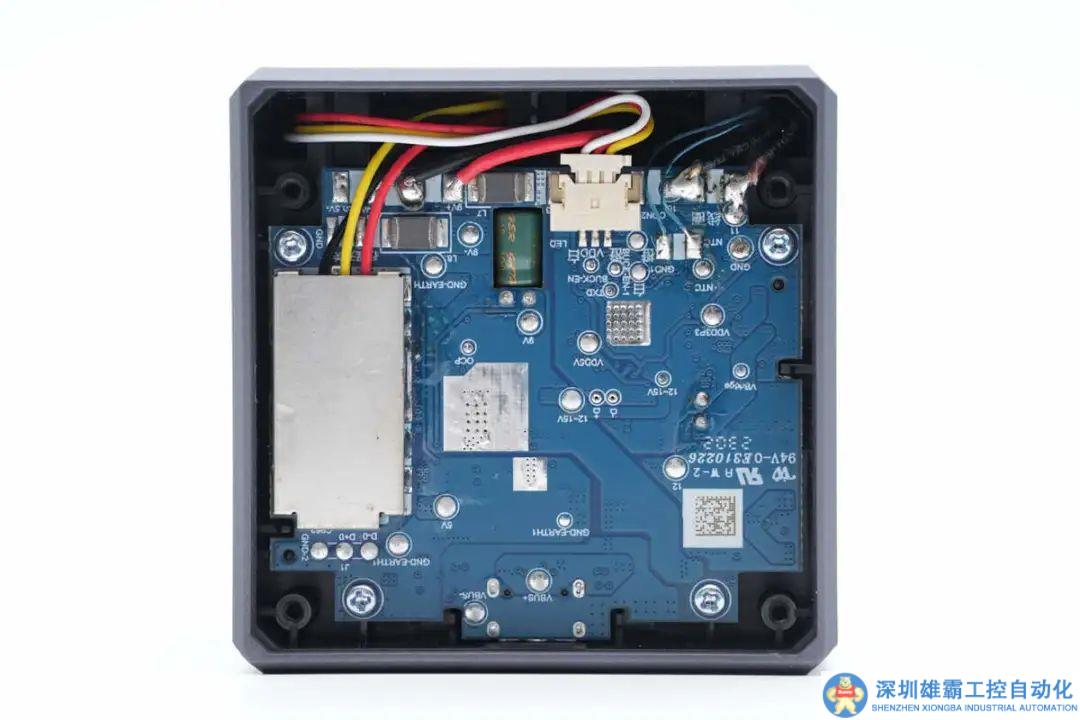

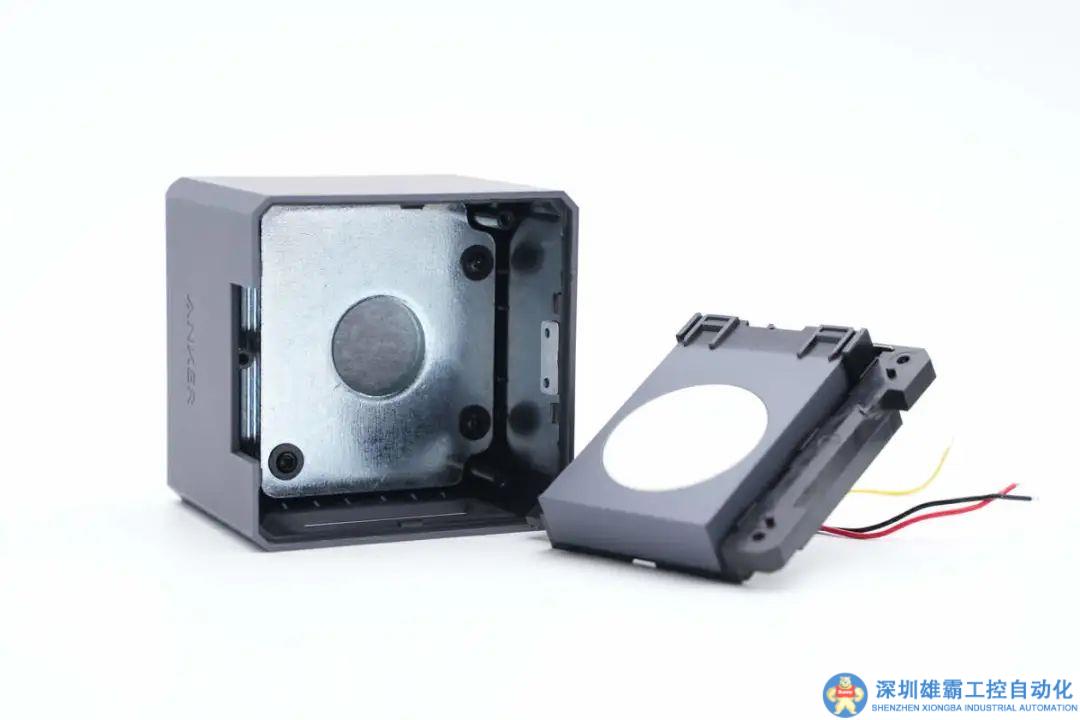

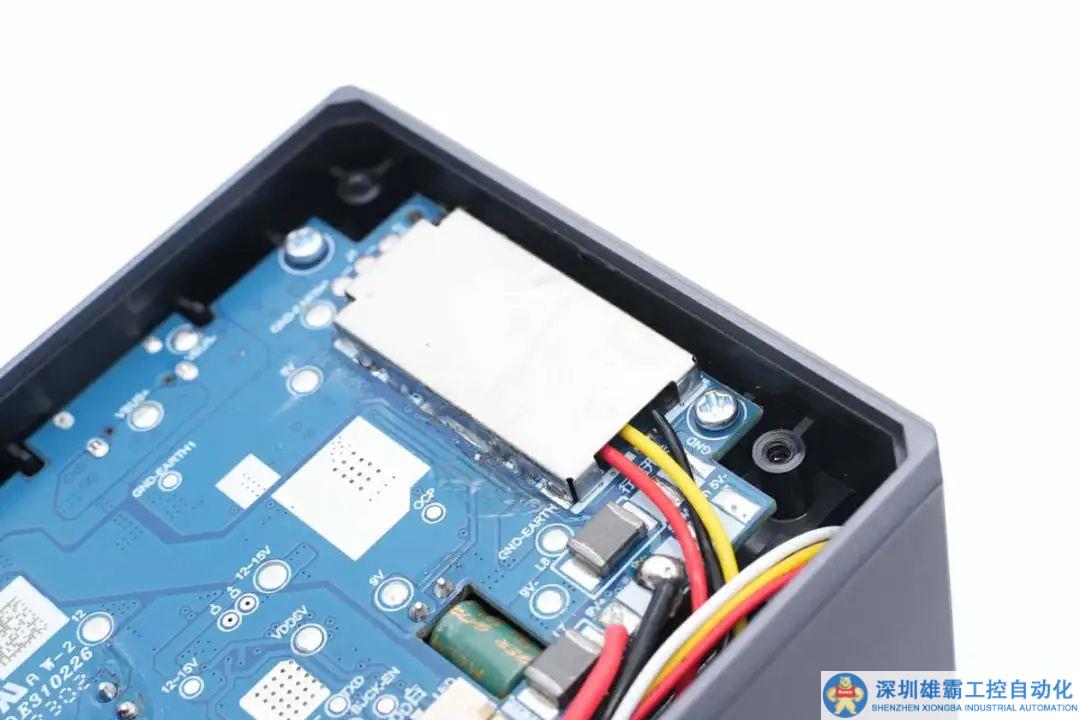

在蓋板內部是PCBA模塊，用于為無線充電模塊供電。





PCBA模塊通過螺絲固定在殼體內部。

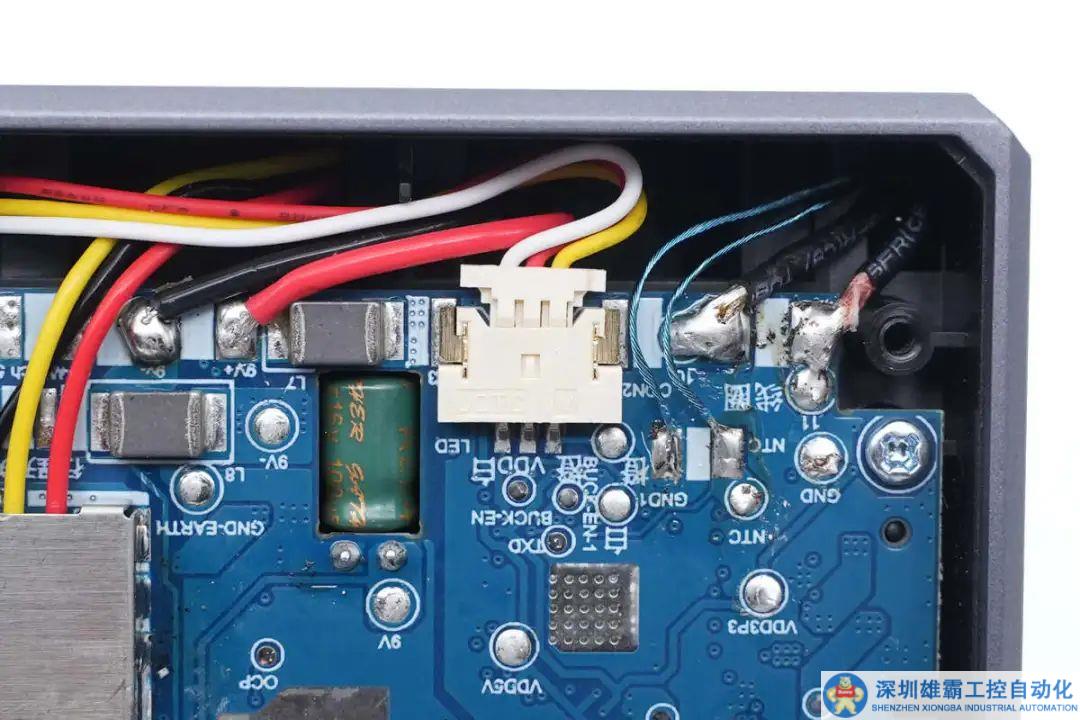

PCBA模塊背面焊接連接導線和連接器。





LED指示燈通過連接器連接。





手表無線充電模塊采用屏蔽罩覆蓋，屏蔽罩焊接固定。





為手機無線充供電的紅黑導線采用焊接連接。

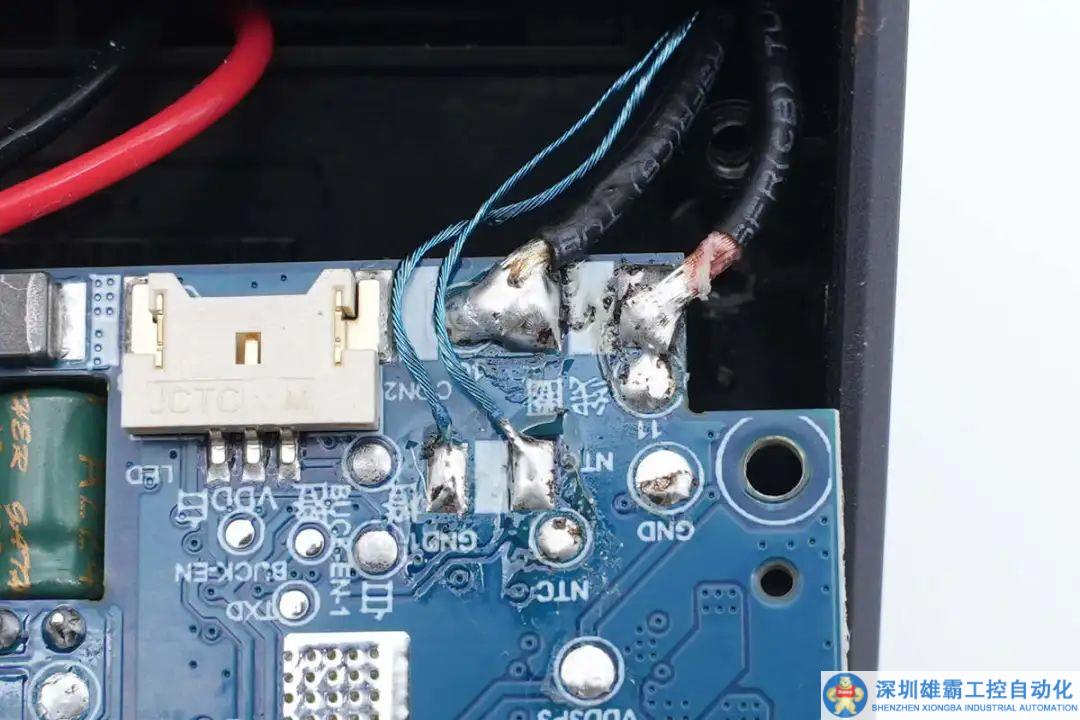

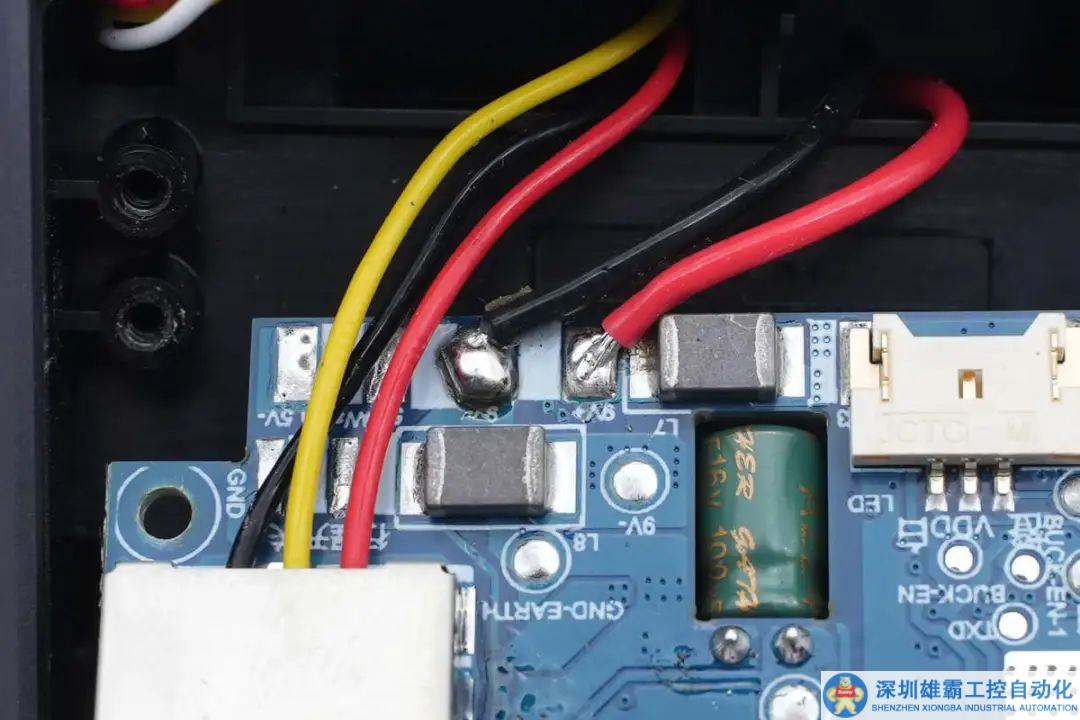

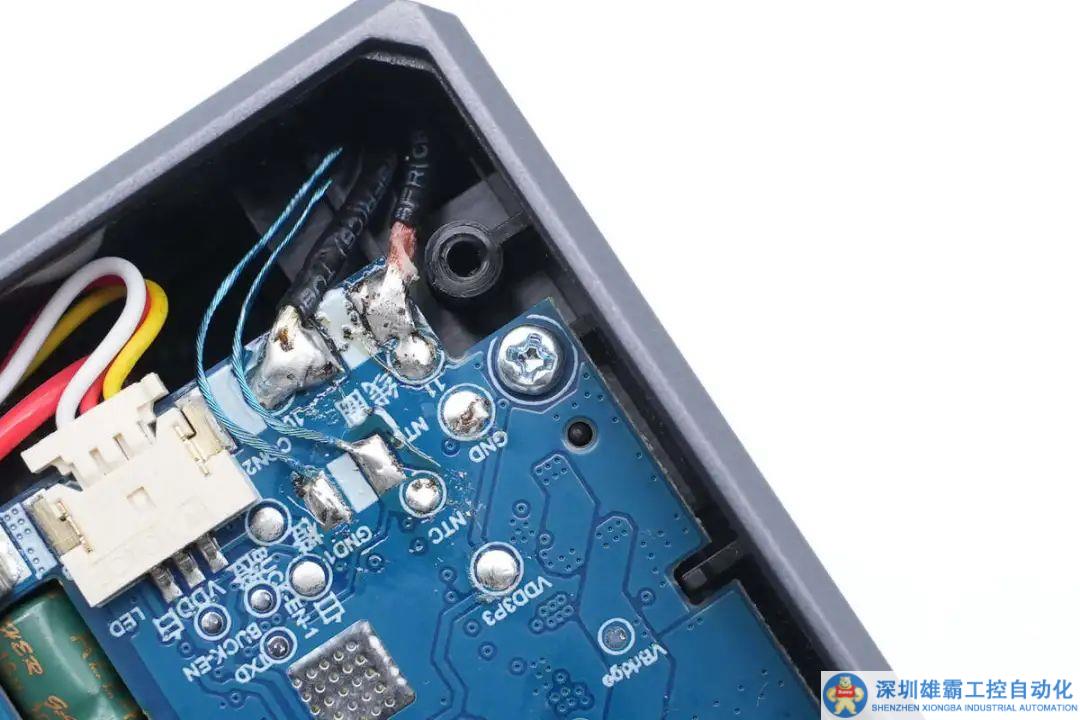

手機無線充電線圈采用焊接連接，并焊接NTC熱敏電阻檢測溫升。





擰下固定螺絲，拆下PCBA模塊，左側固定一塊金屬屏蔽罩。





撬開耳機無線充電線圈，擰下固定螺絲，繼續進行拆解。

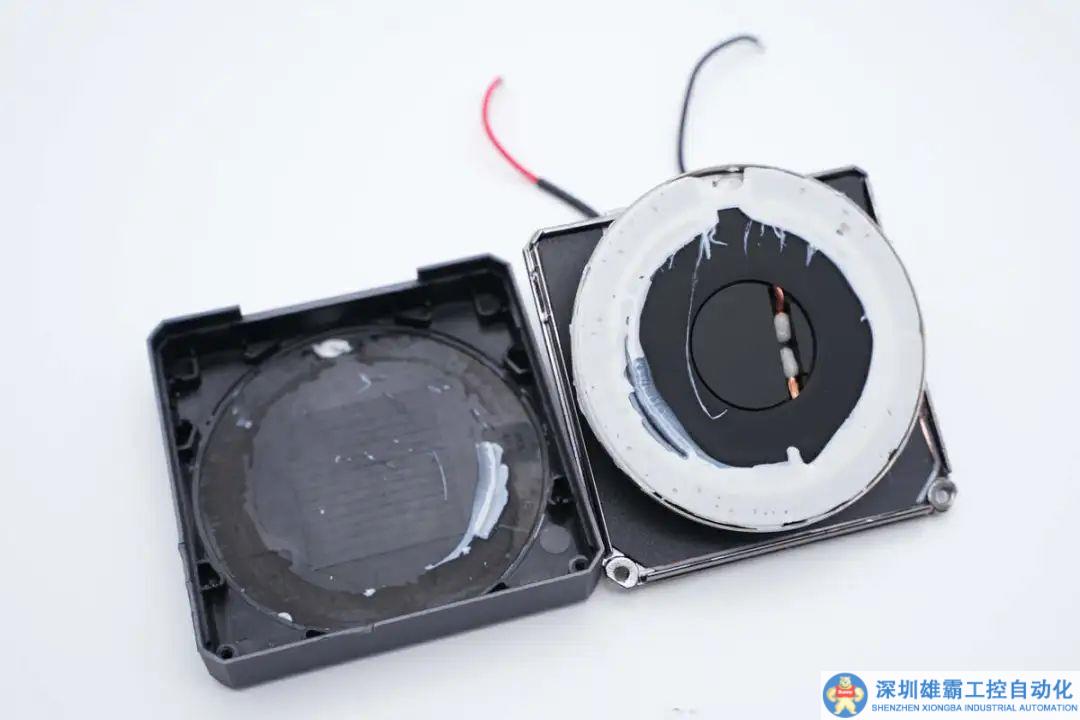

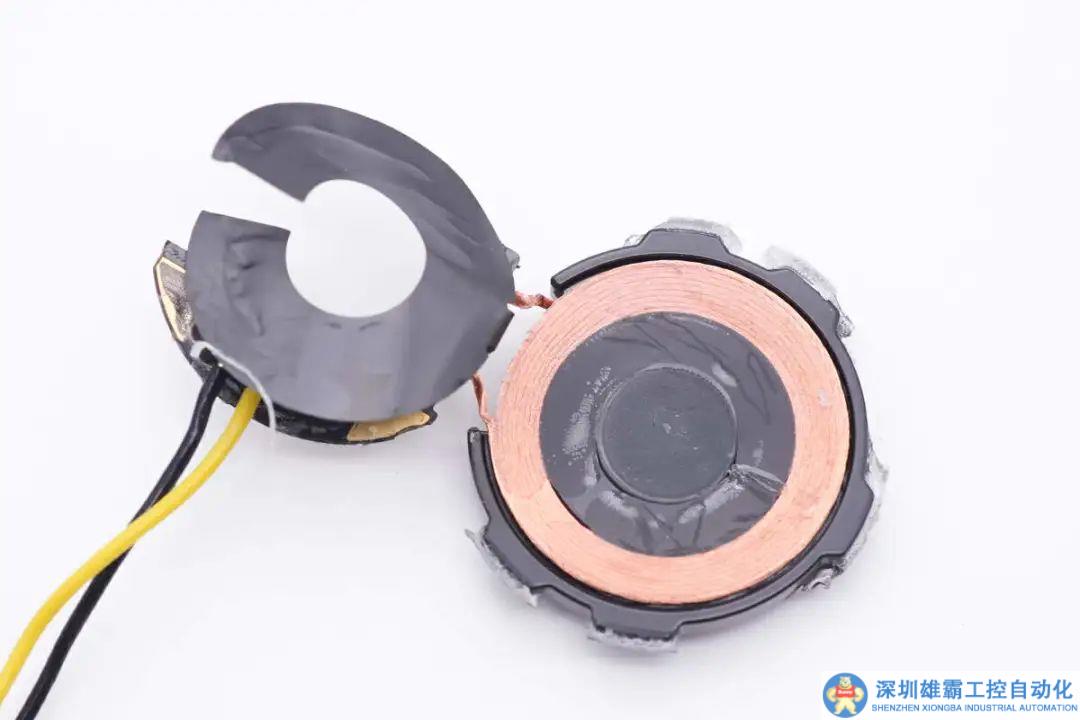

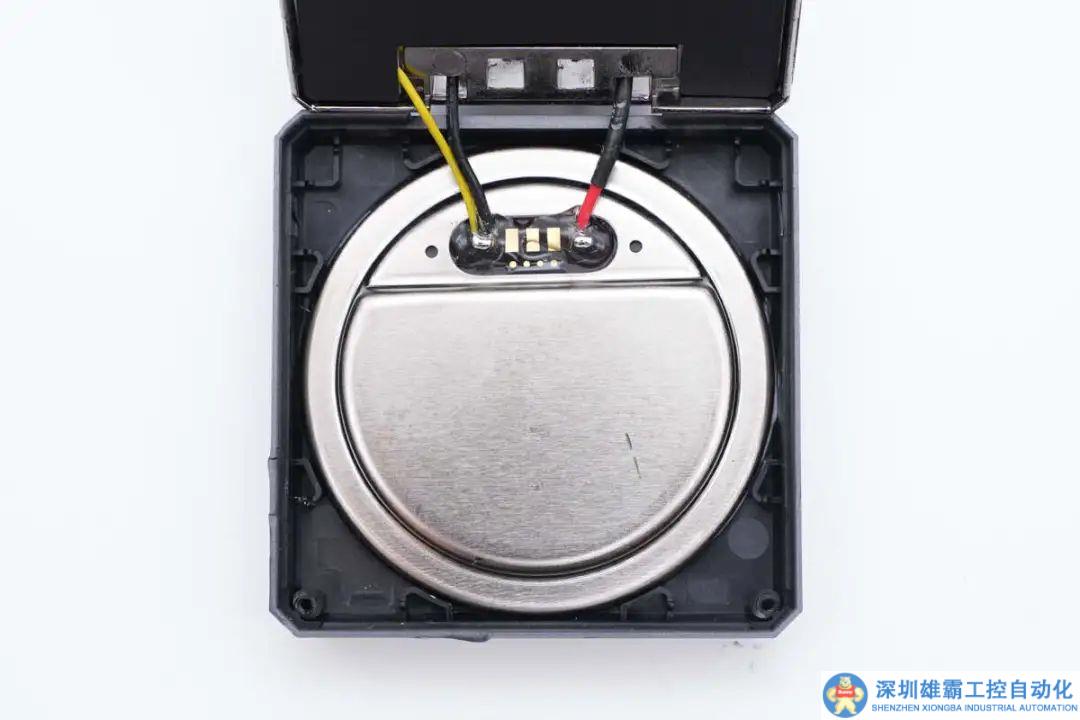

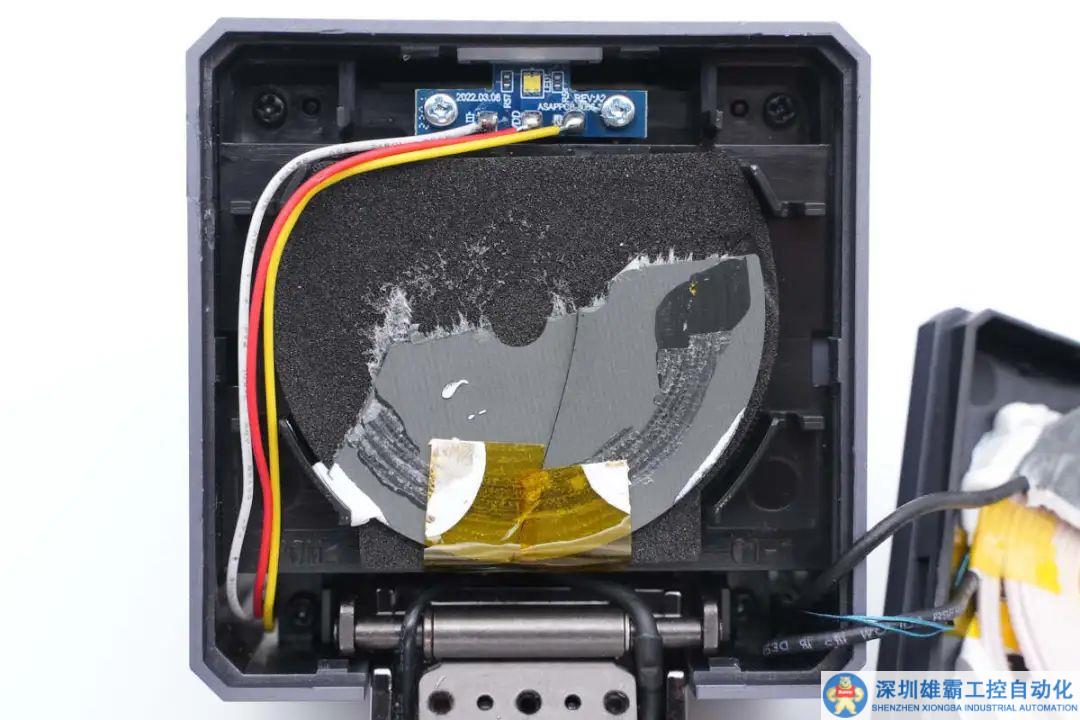

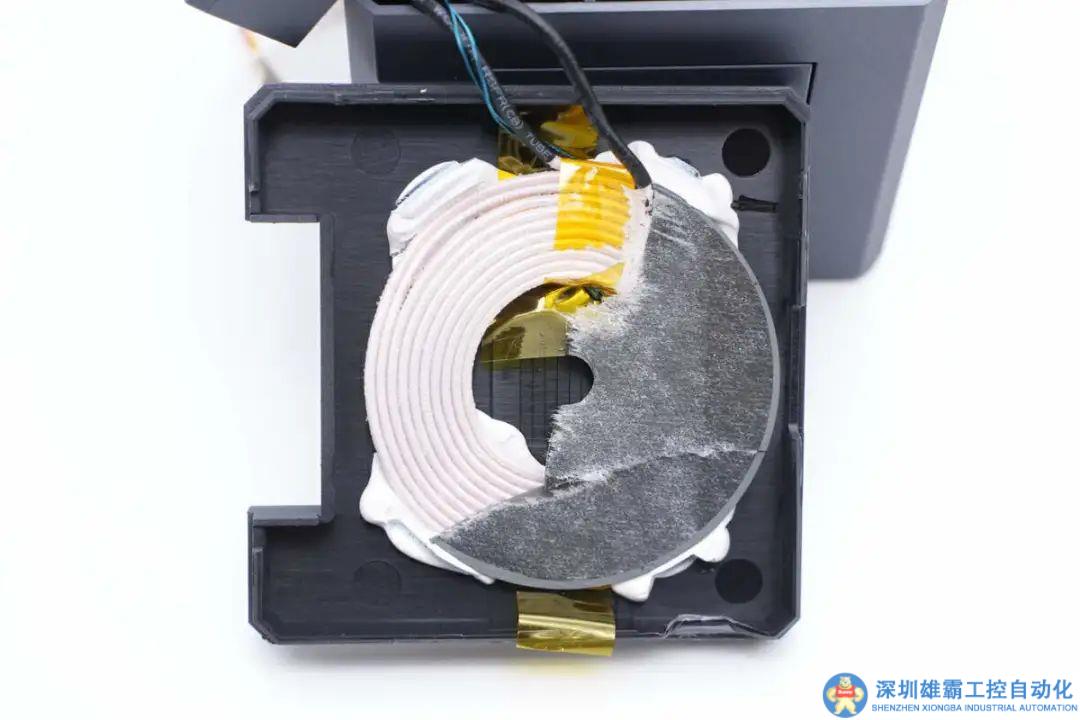

耳機無線充電線圈一覽，背面隔磁片在拆解過程中破損。

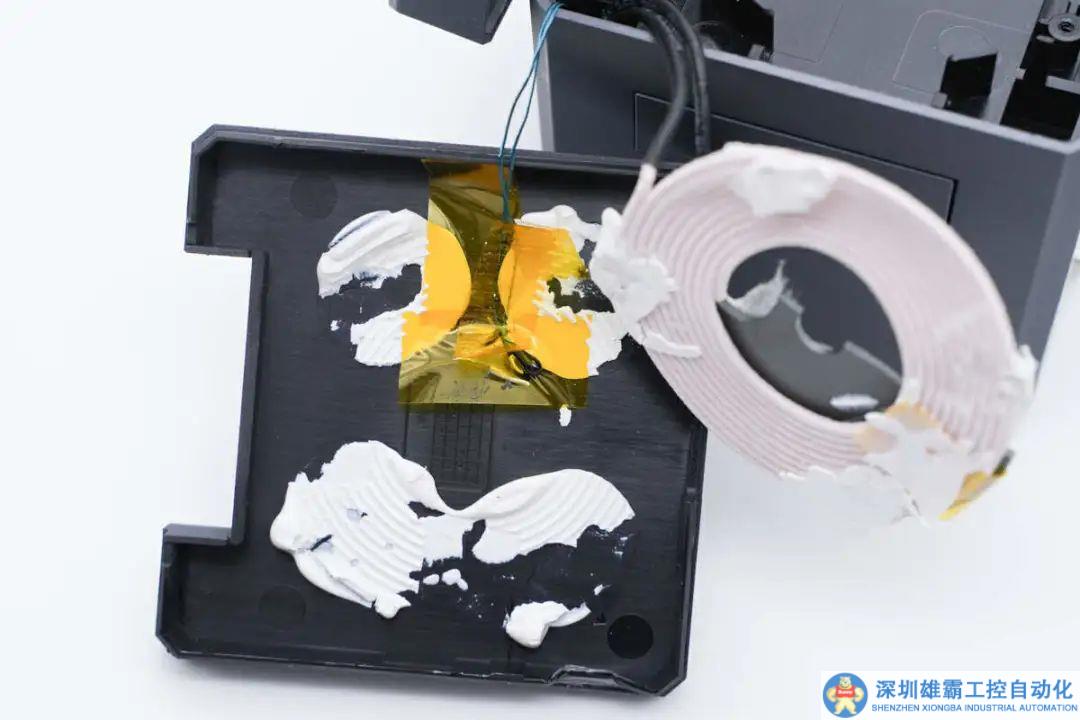

無線充電線圈通過膠水粘貼固定。





另一半隔磁片粘貼在無線充電器支架中。

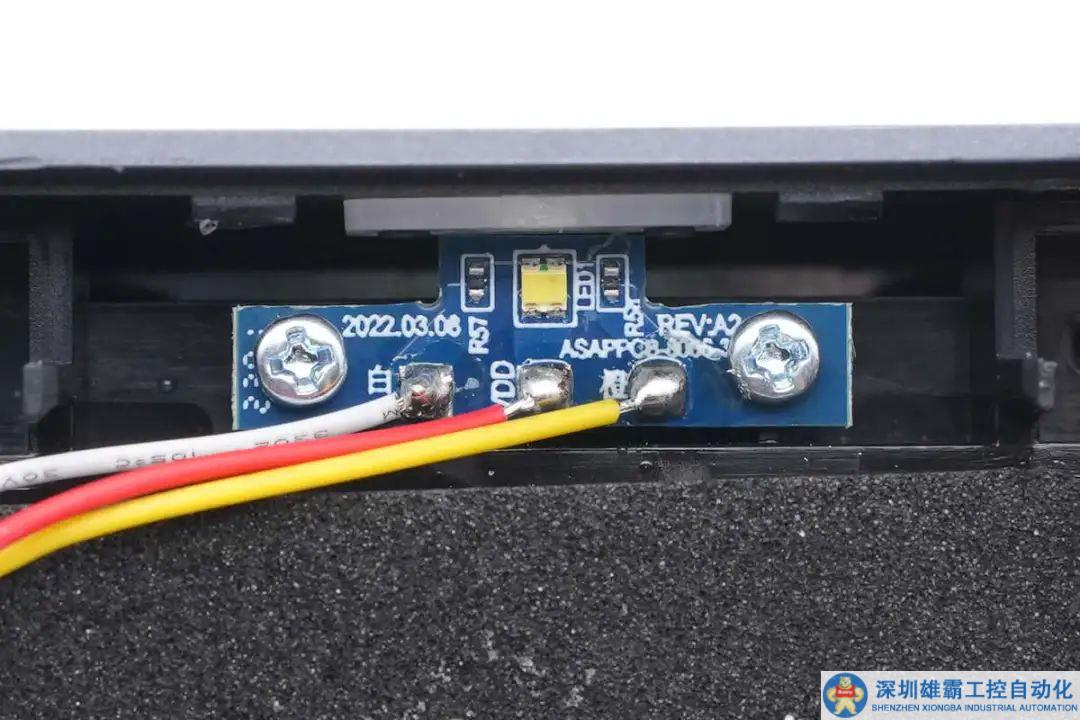

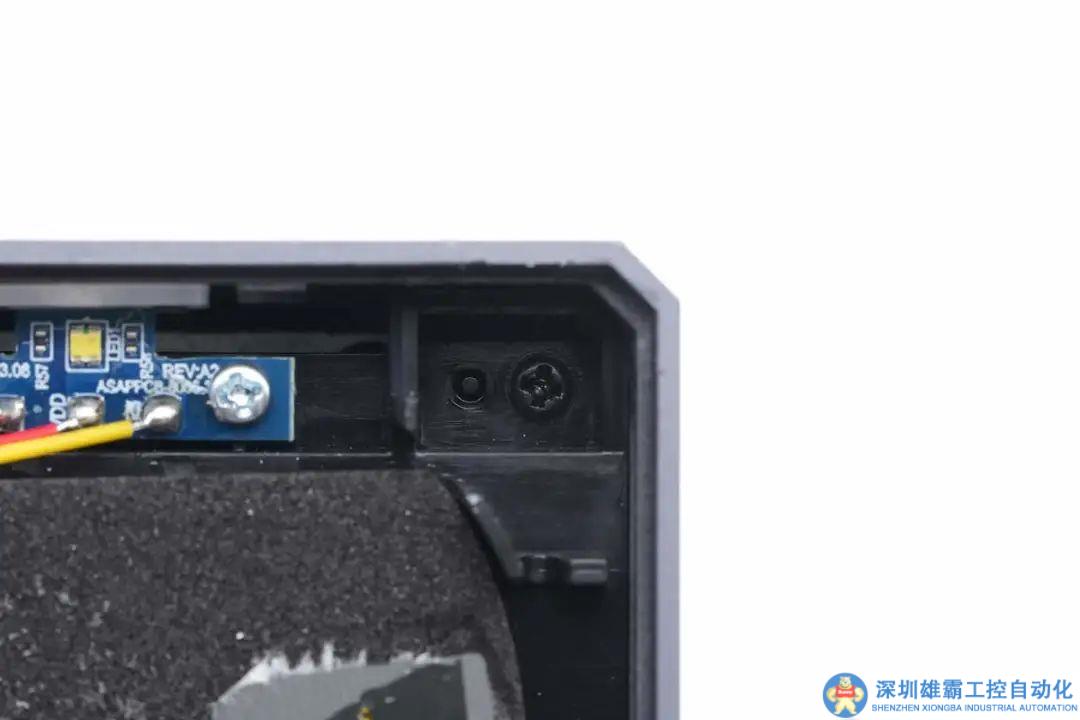

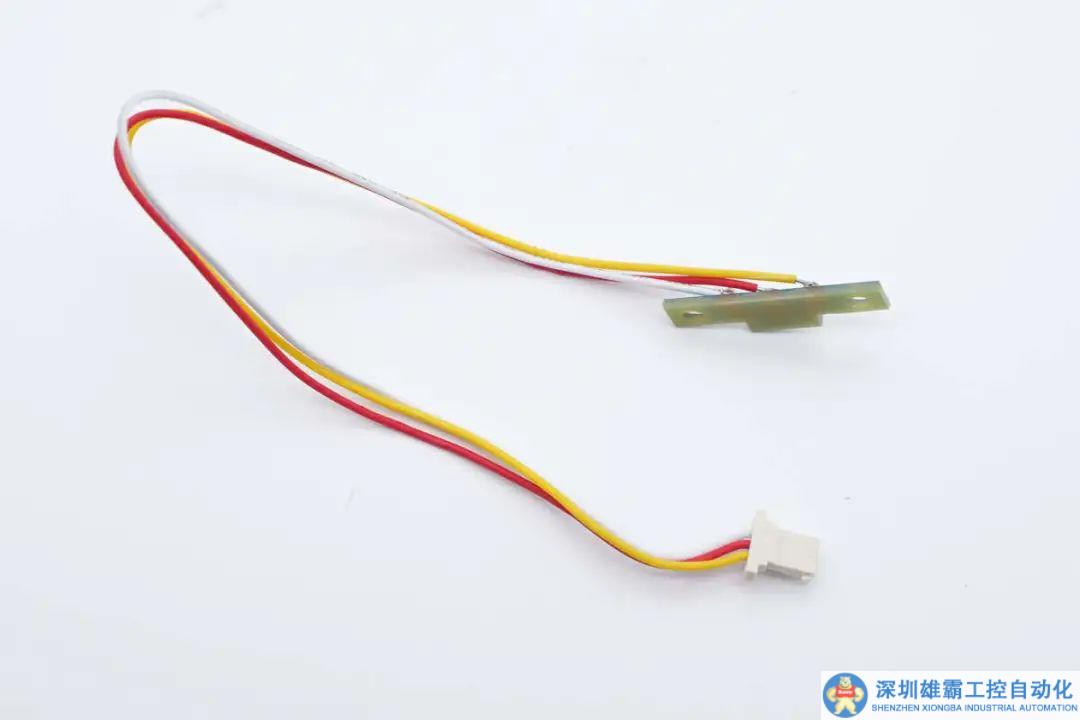

電源指示燈焊接在獨立的小板上，通過螺絲固定。

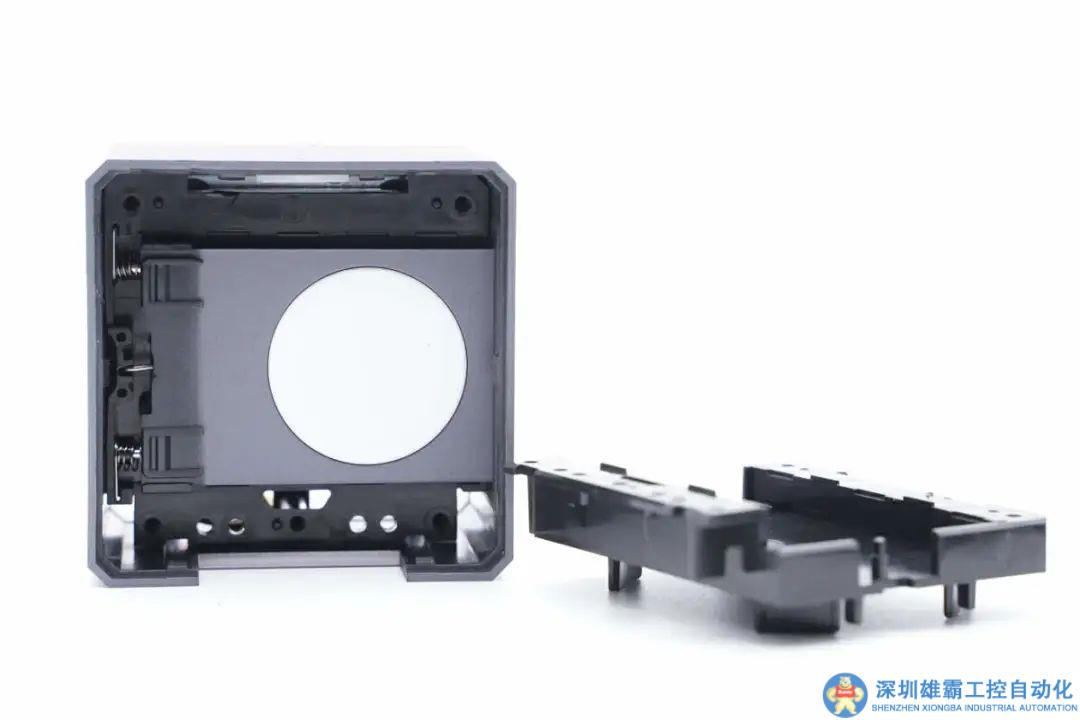

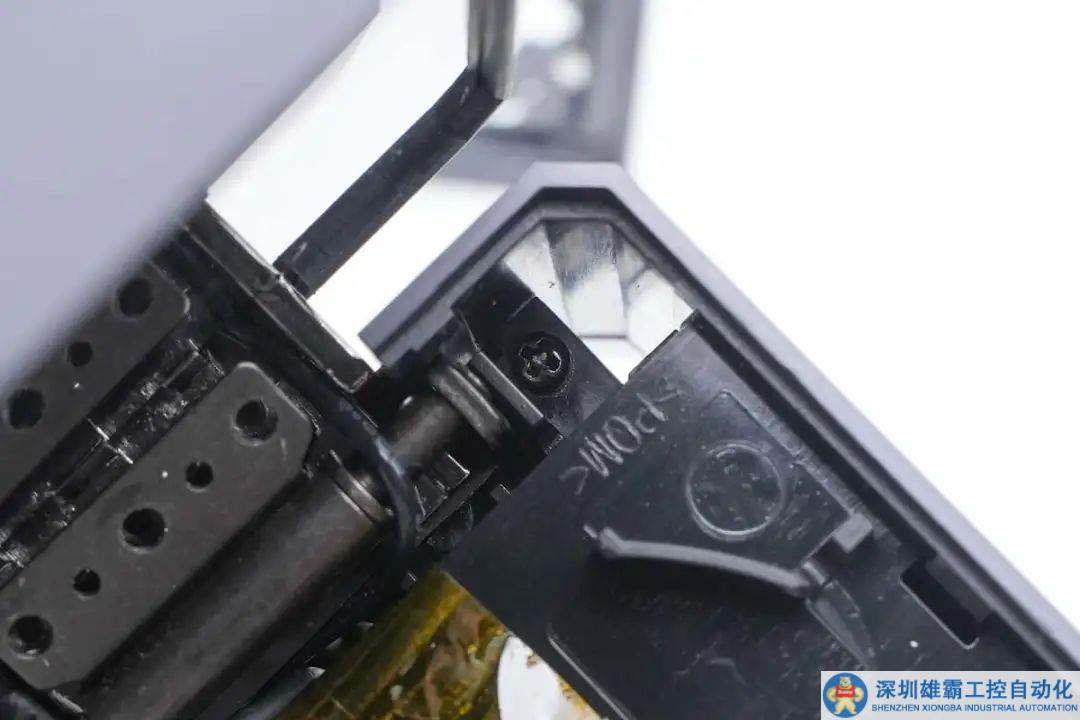

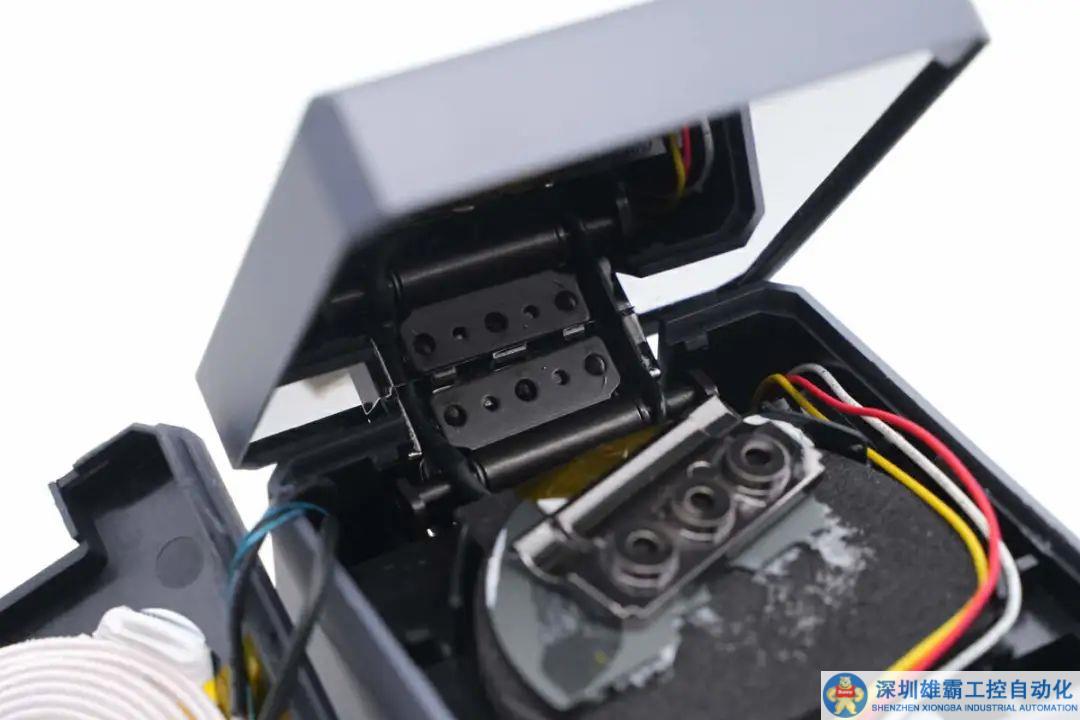

內部支架也是通過螺絲固定。





在支架下層是手表無線充電線圈機構。





擰下固定螺絲，拆下固定手表無線充電線圈的蓋板。

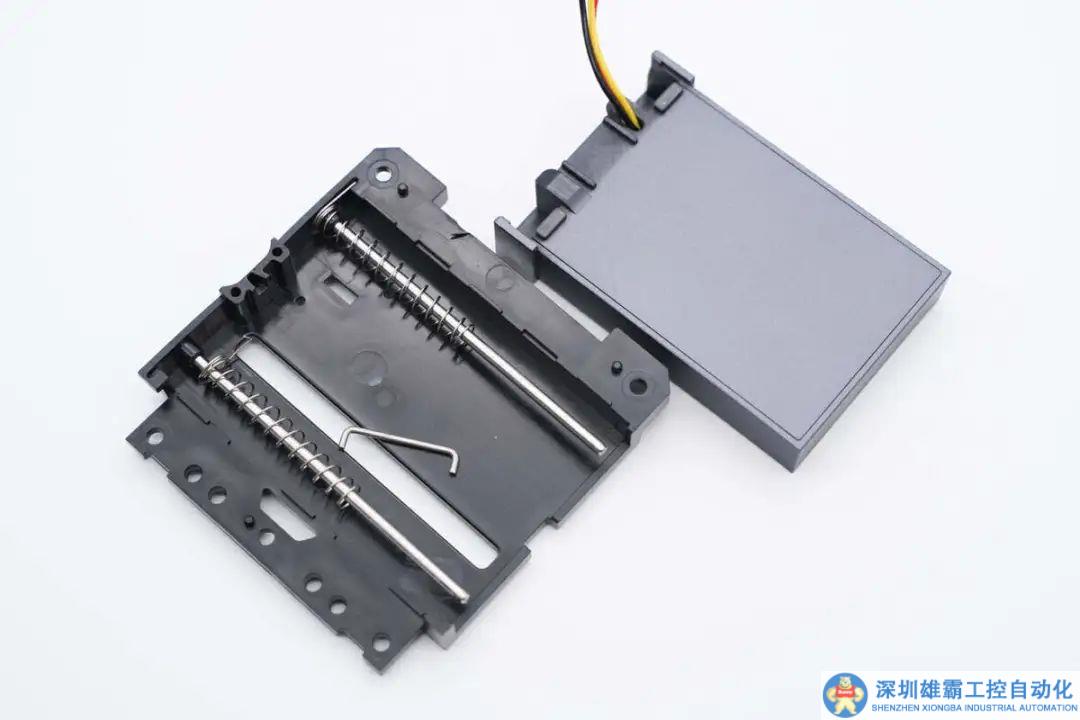

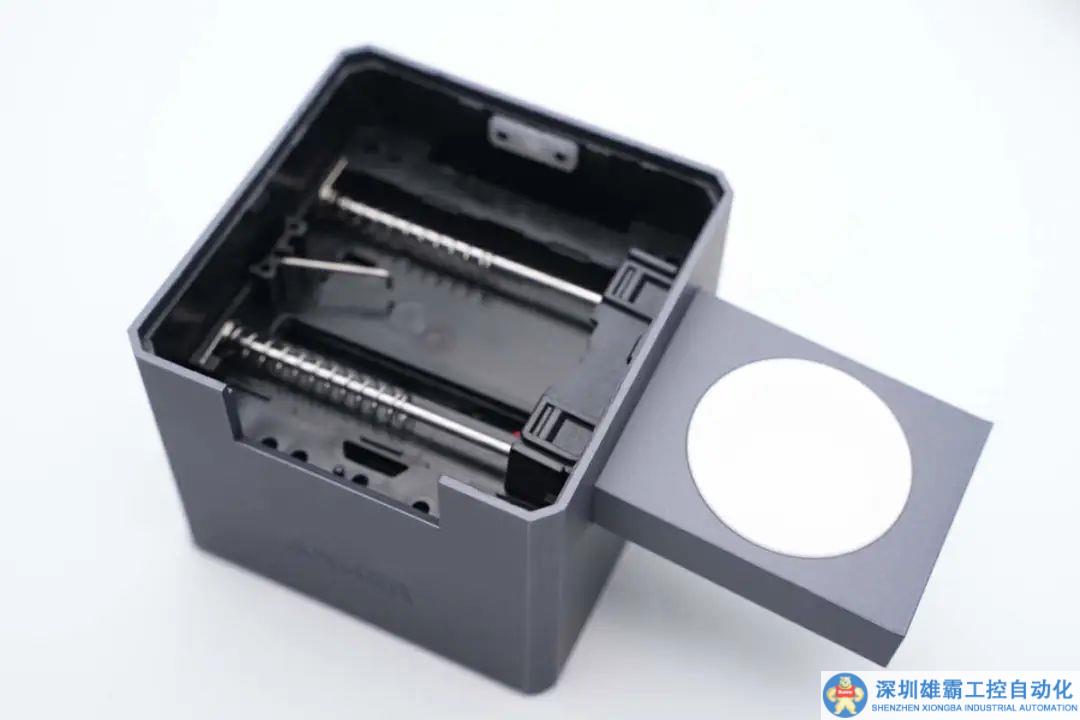

內部為彈簧自鎖固定機構，將線圈推至內部即固定，按壓彈簧將其推出。

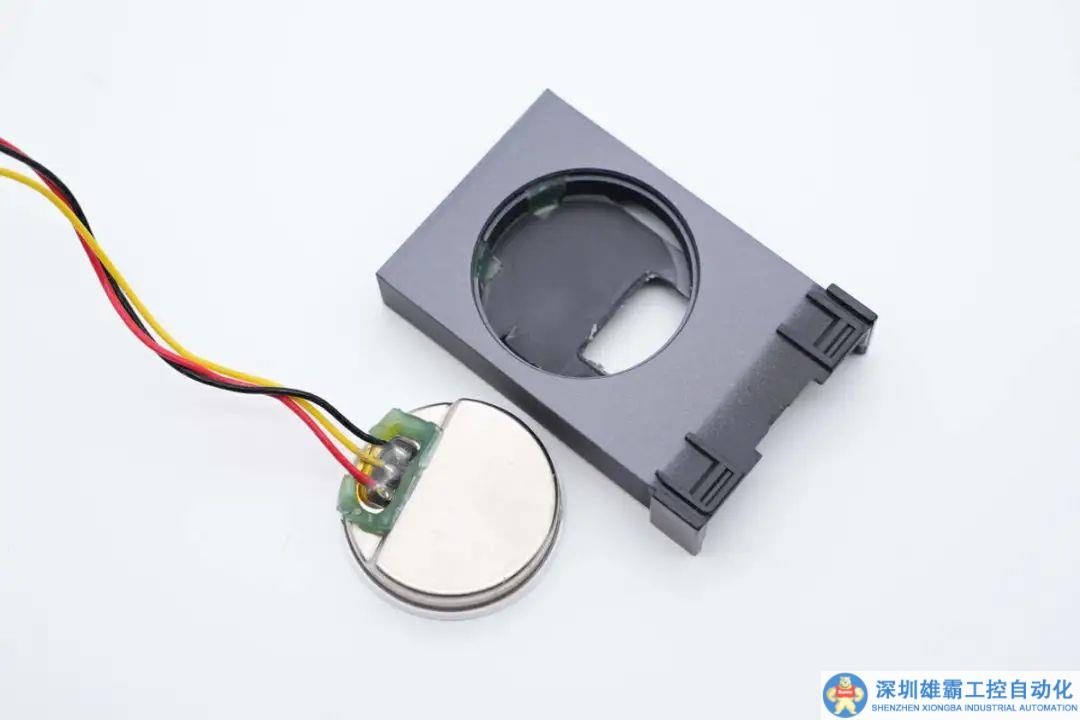

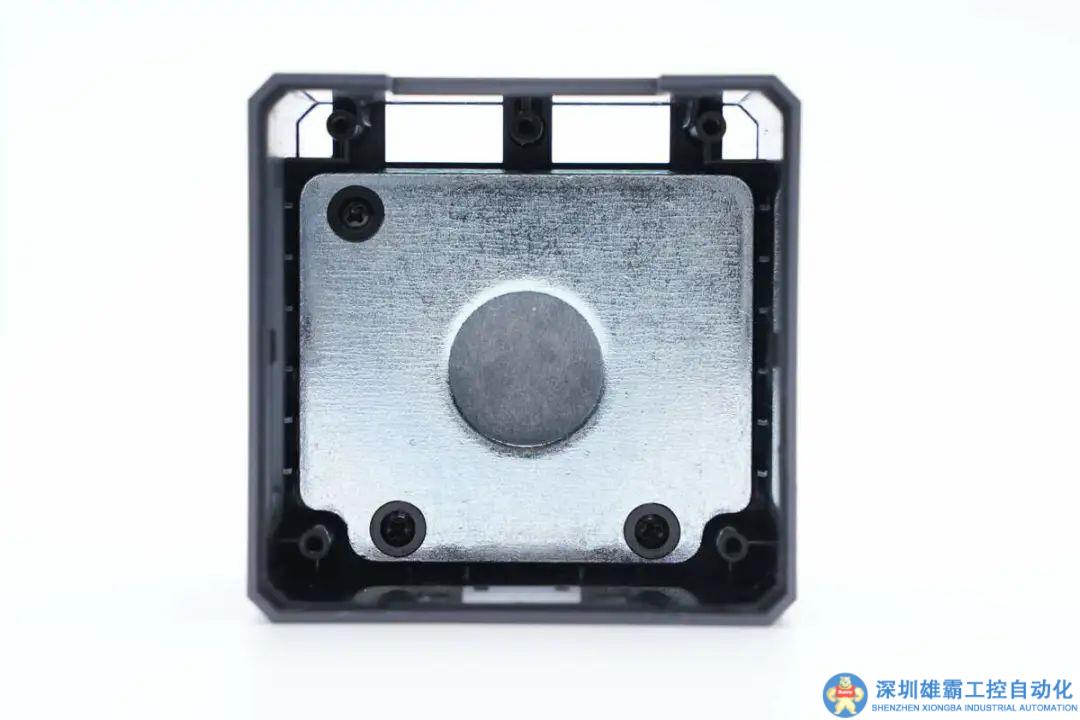

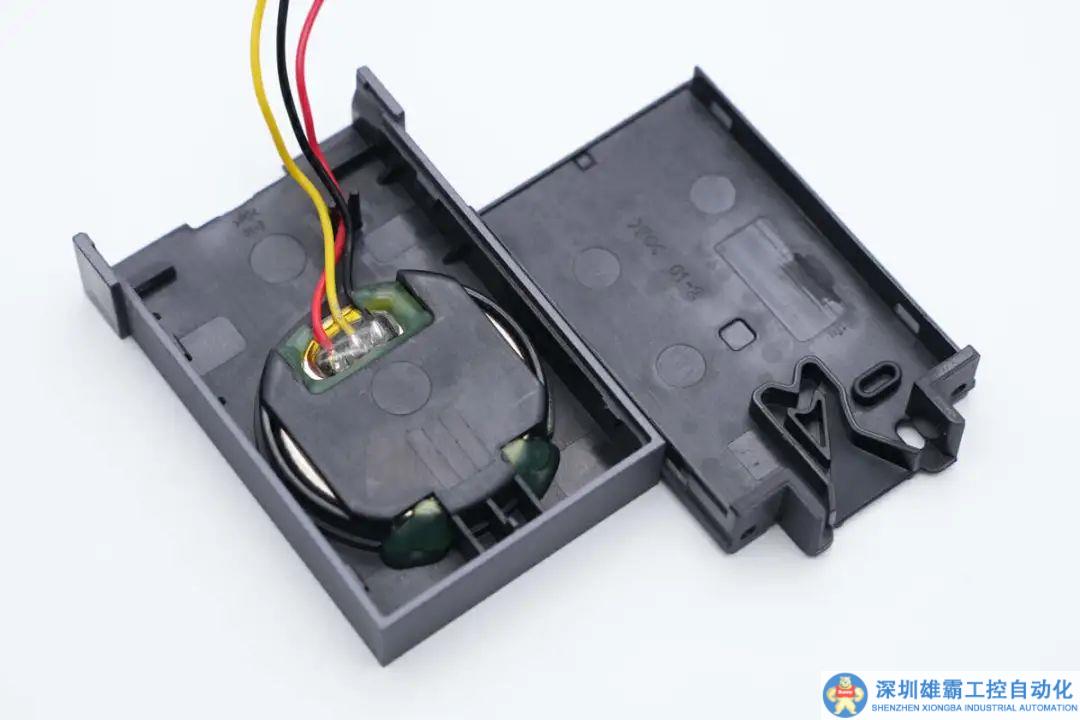

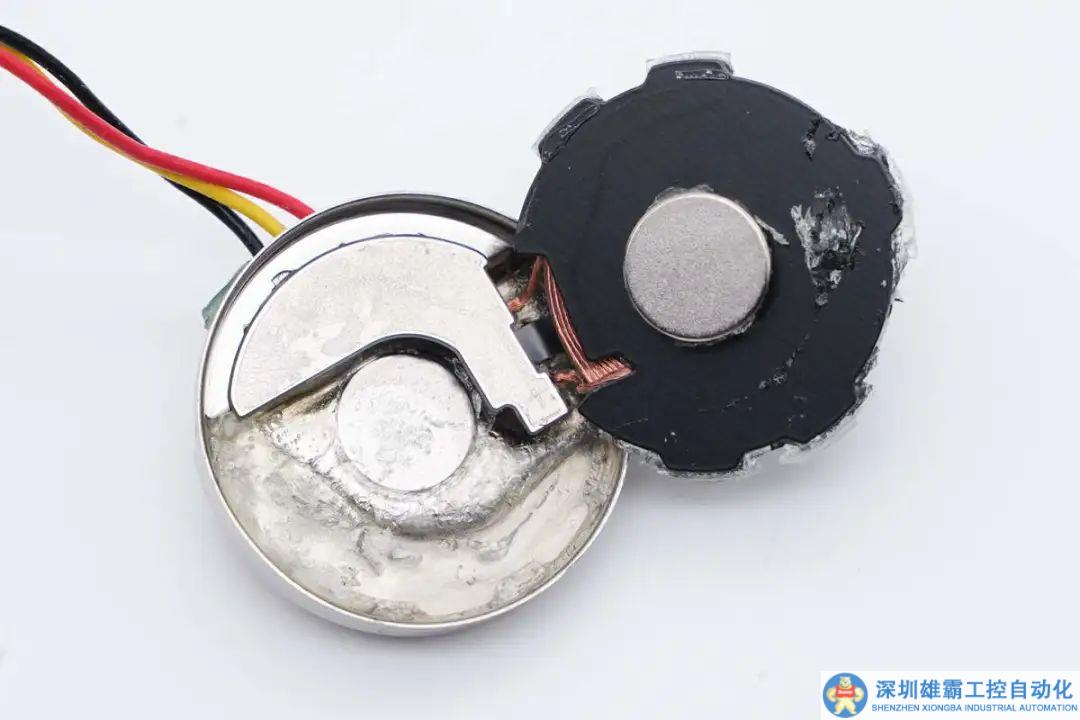

繼續取出手表無線充電線圈模塊，在底部為配重鐵塊。

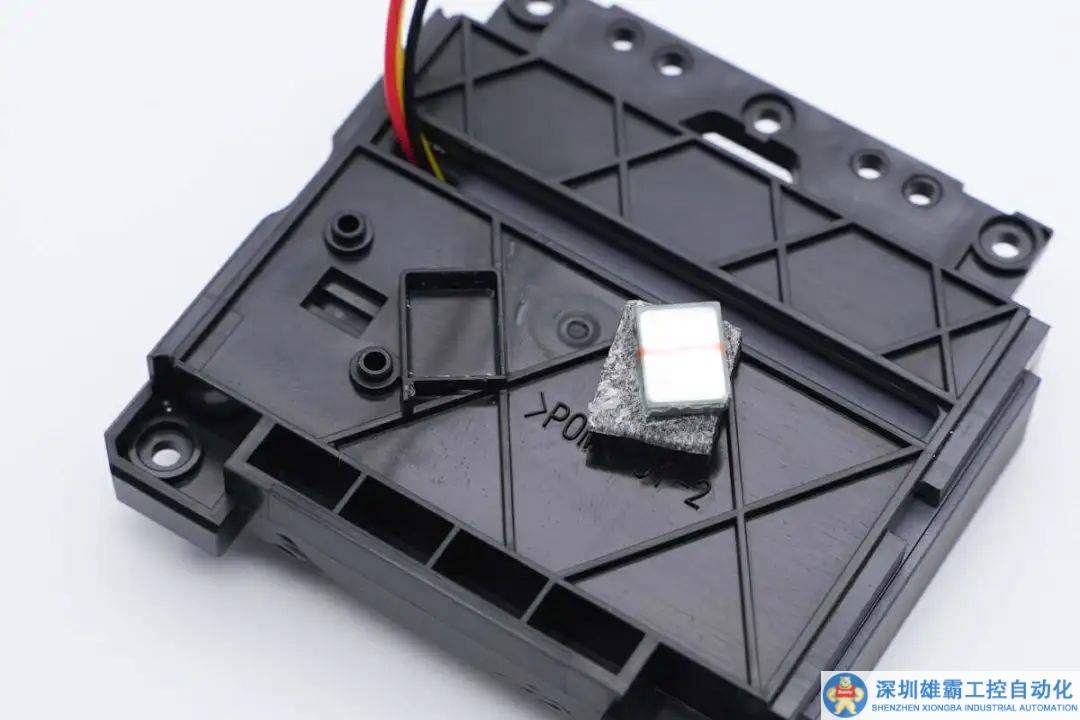

在支架底部粘貼一塊磁鐵用于定位。





取出無線充電線圈模塊。





線圈模組和定位機構特寫。





配重鐵塊通過螺絲固定。





殼體內部的指示燈透光條特寫。

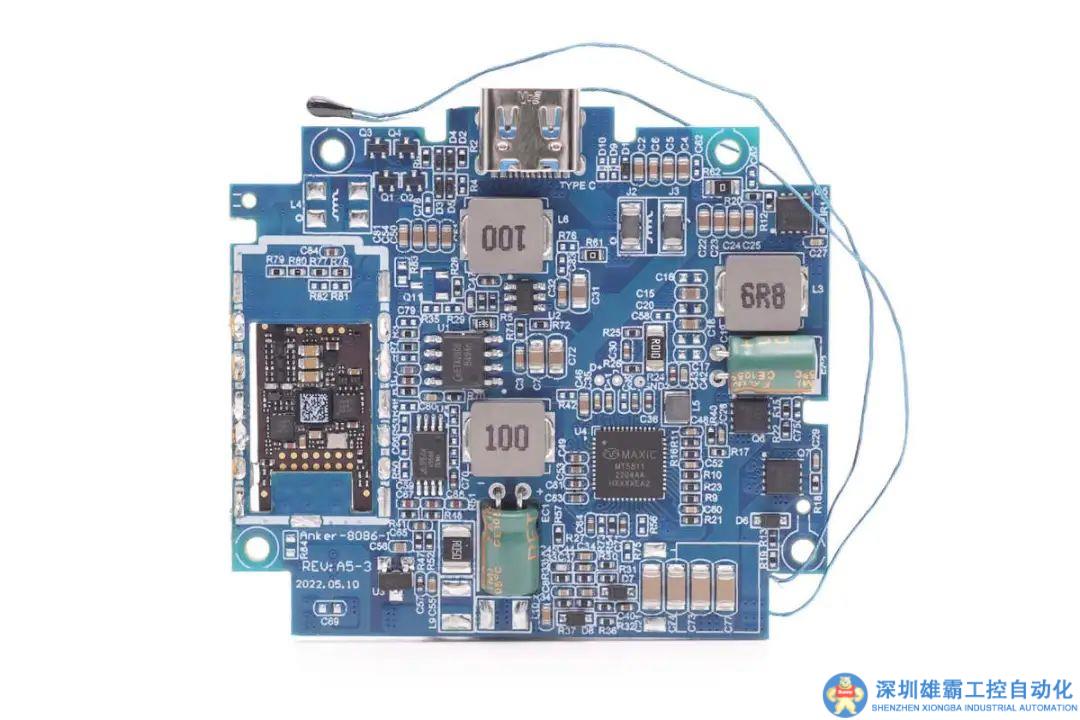

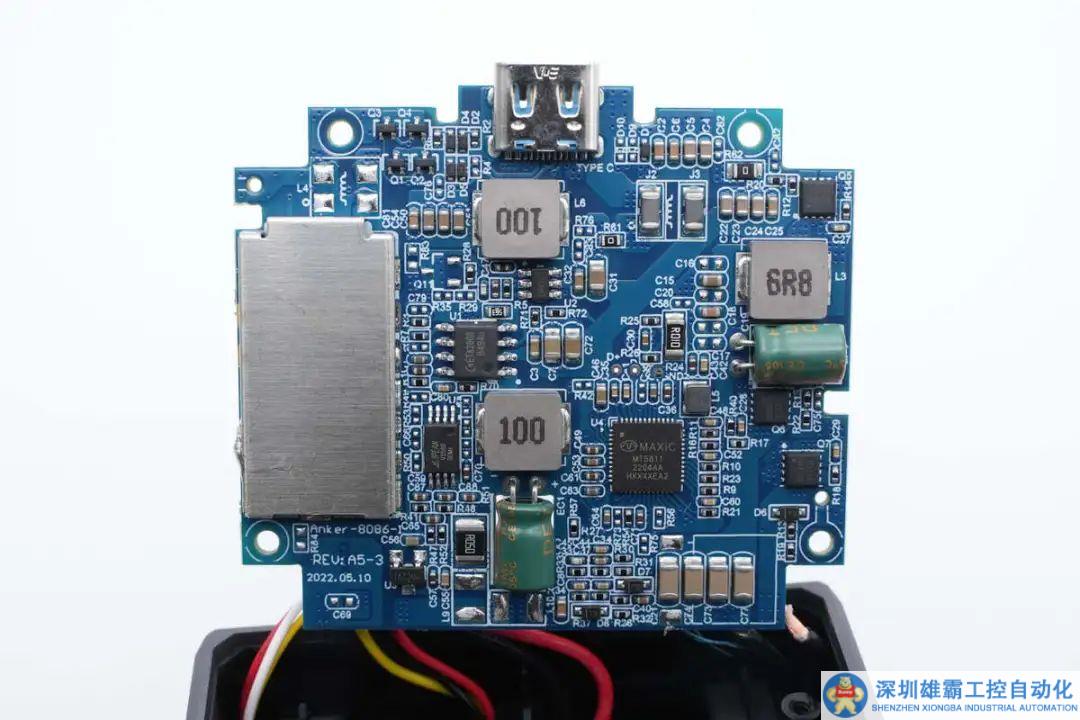

PCBA模塊正面一覽，焊接三顆降壓電感分別用于三路無線充電。左側小板為蘋果原裝MFW手表無線充電模塊，在右下角焊接一顆無線充電主控，用于耳機無線充電。

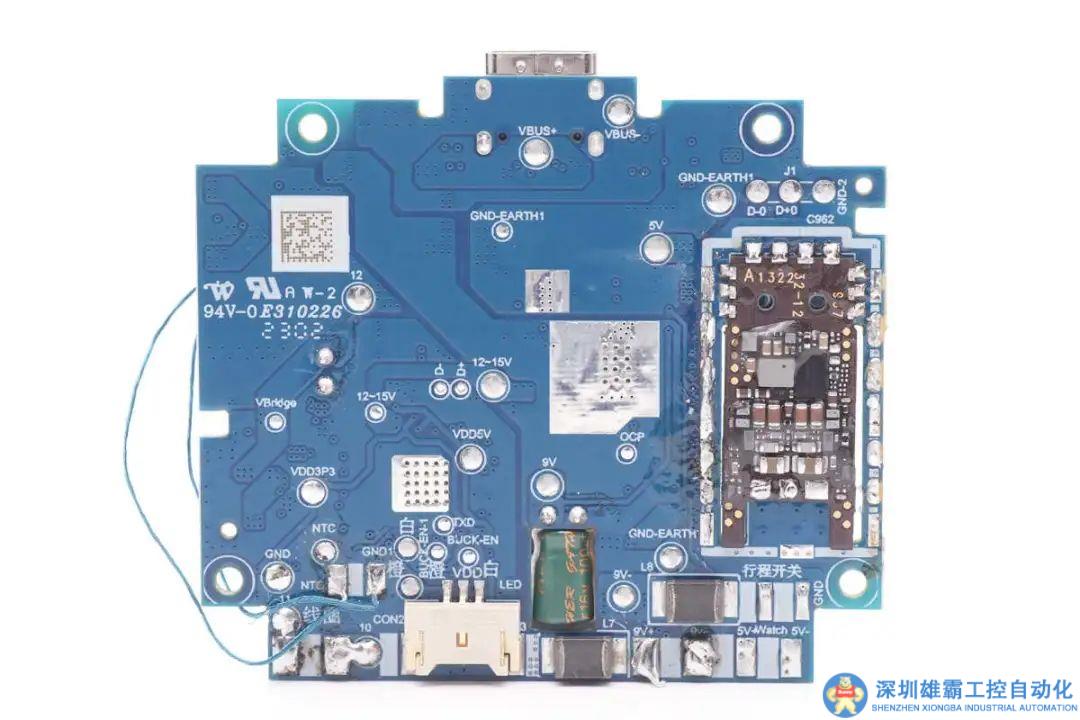

PCBA模塊背面焊接蘋果MFW手表無線充電模塊，對應發熱元件背面過孔露銅加錫，增強散熱能力，降低溫升。

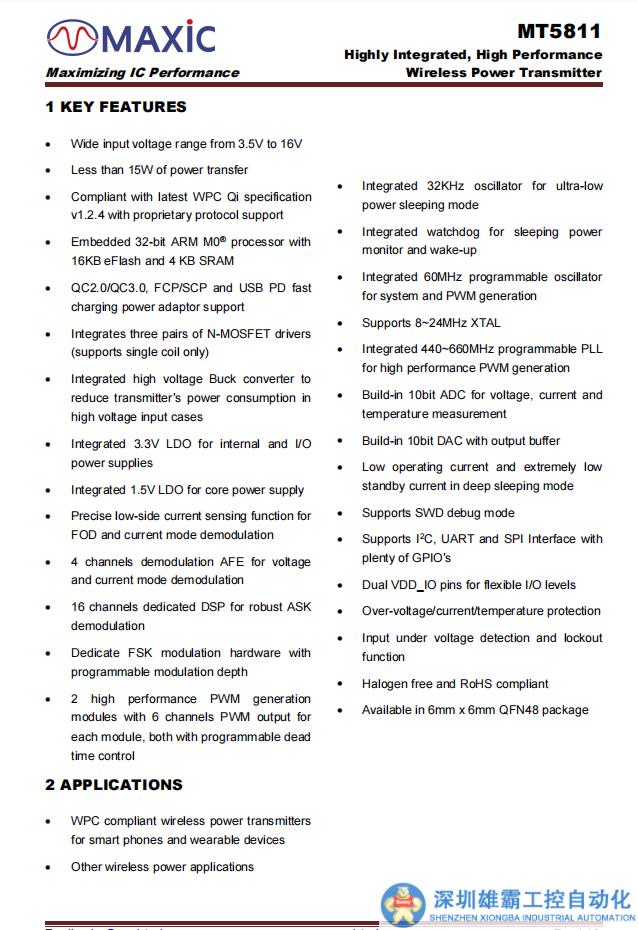

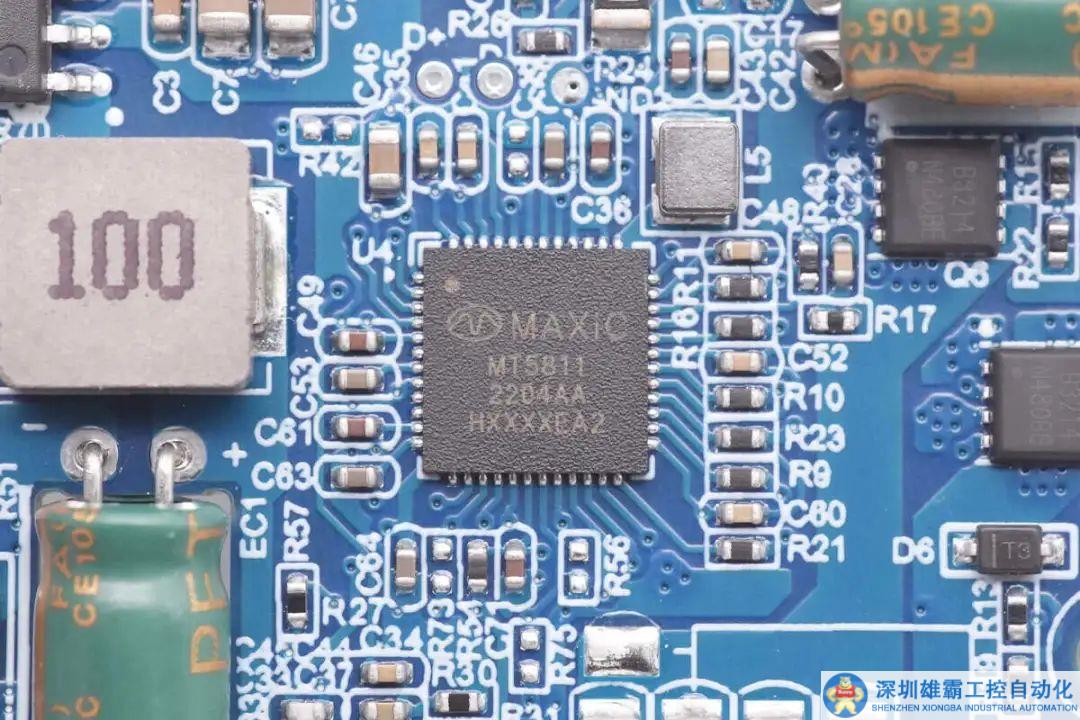

為耳機無線充電的主控芯片來自美芯晟，型號為MT5811，是一款集成USB PD、QC等快充協議、高度集成的符合Qi標準的無線充電發射芯片，支持15W輸出功率。MT5811集成ARM M0 處理器，擁有卓越的高效率和緊湊設計，提供強大、自主的二次開發空間。芯片內部集成3對NMOS驅動器，可用于單線圈應用的無線充電器，支持定頻調壓控制，無需外置驅動器。



MT5811可延展性強，配置定制化，采用高集成嵌入式SoC架構及靈活接口設計，適用于各種低成本、低功耗應用，可廣泛應用于為5G智能終端、智能可穿戴設備、智能家居、物聯網、智能家電進行無線充電的設備。





充電頭網通過拆解了解到，美芯晟無線充電方案還被魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線充等數十款產品采用。

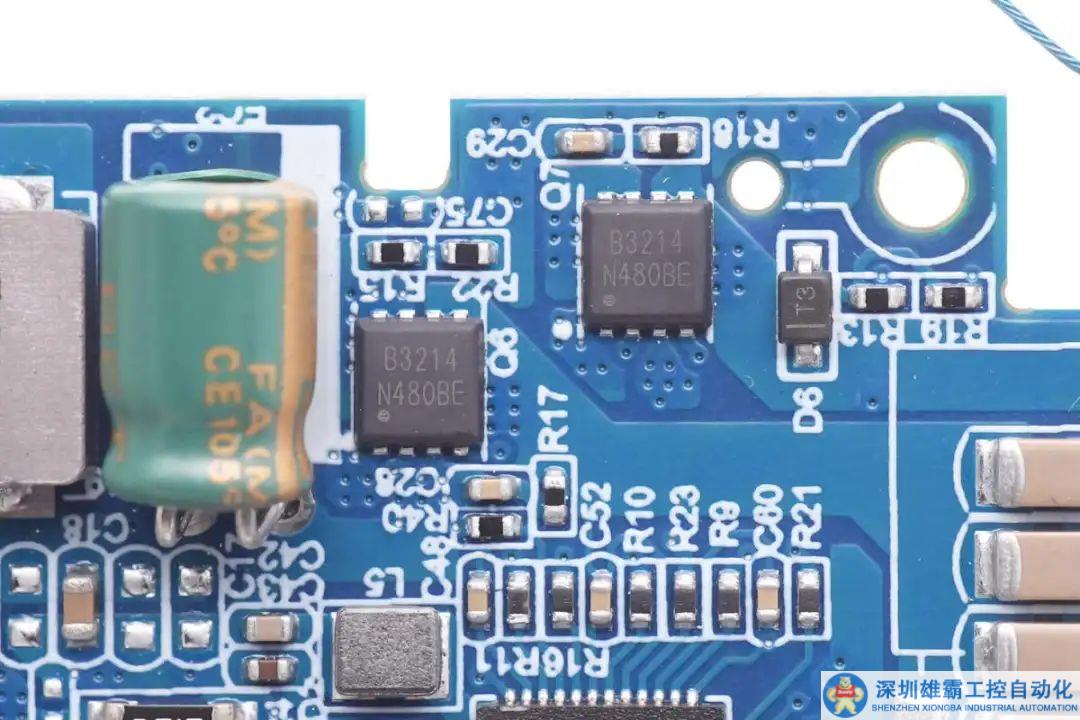

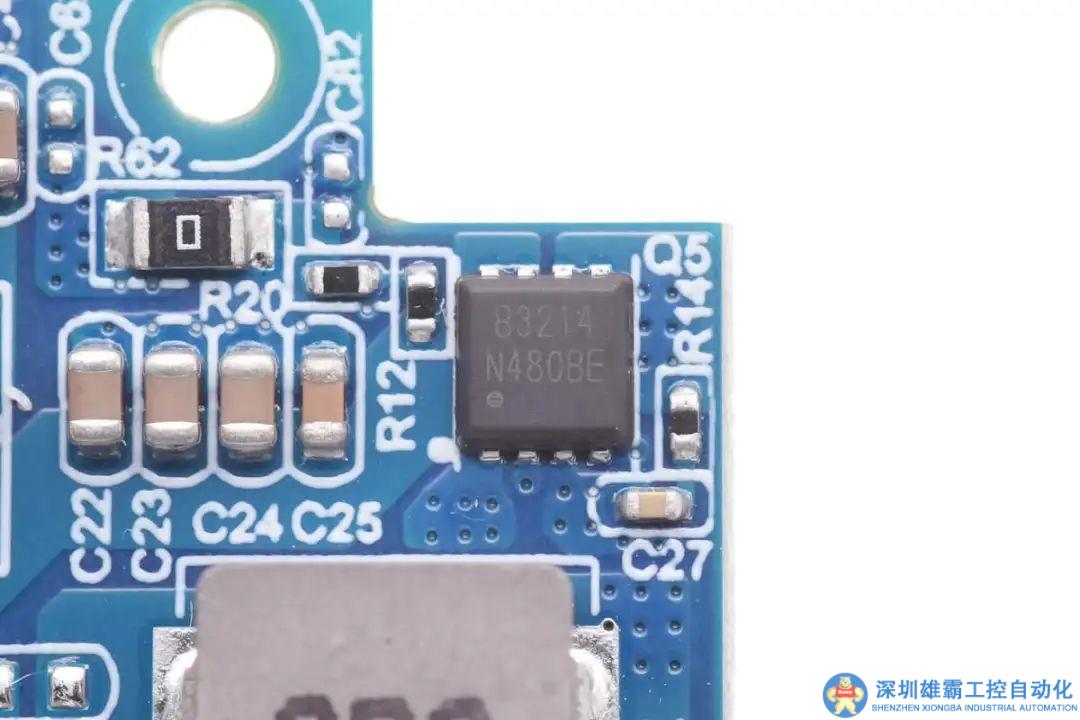

用于為無線充電功率級定頻調壓的MOS管來自東沅，型號FKBB3214，是一顆耐壓30V的雙NMOS，導阻為14mΩ，采用PRPAD3*3封裝。

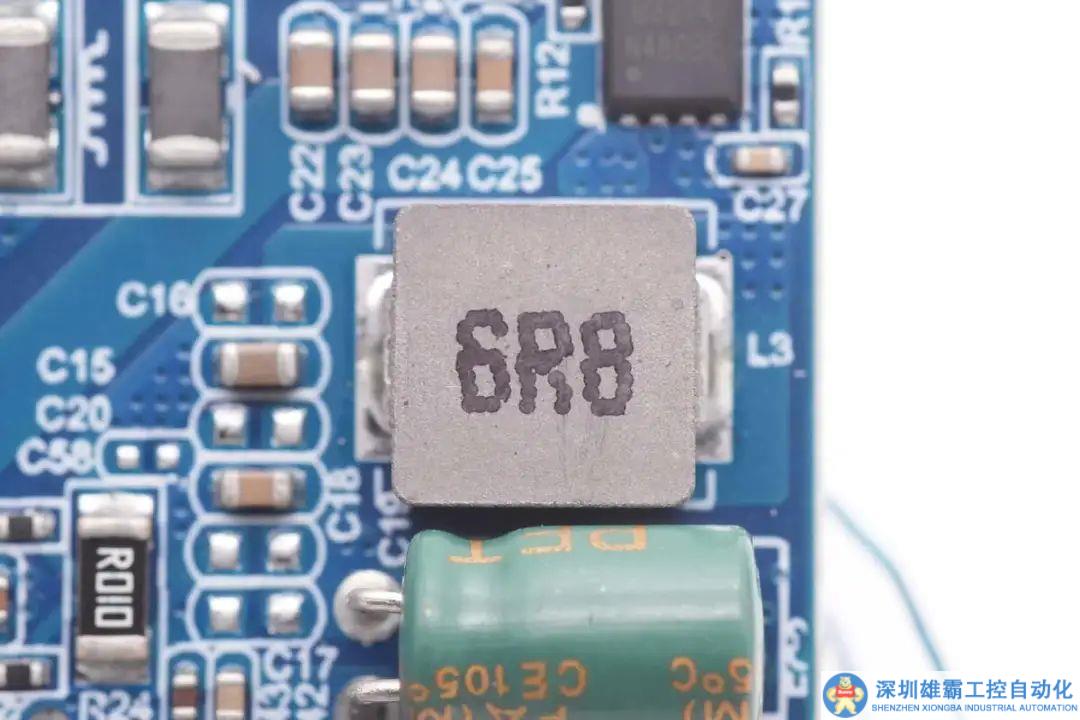

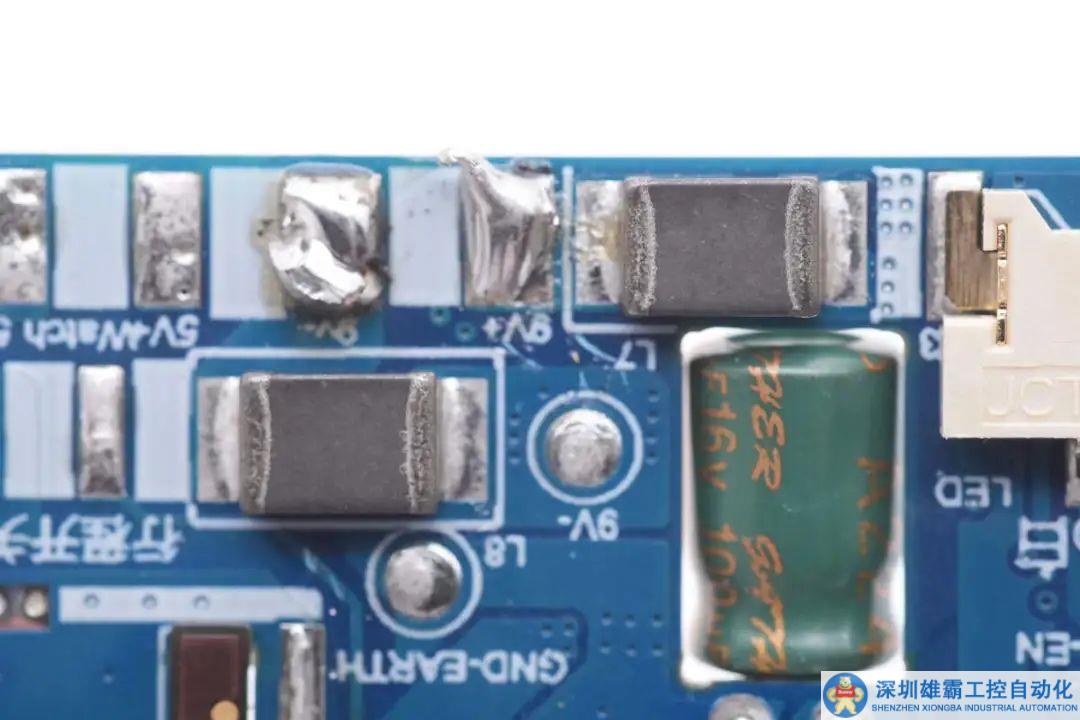

6.8μH合金降壓電感特寫。

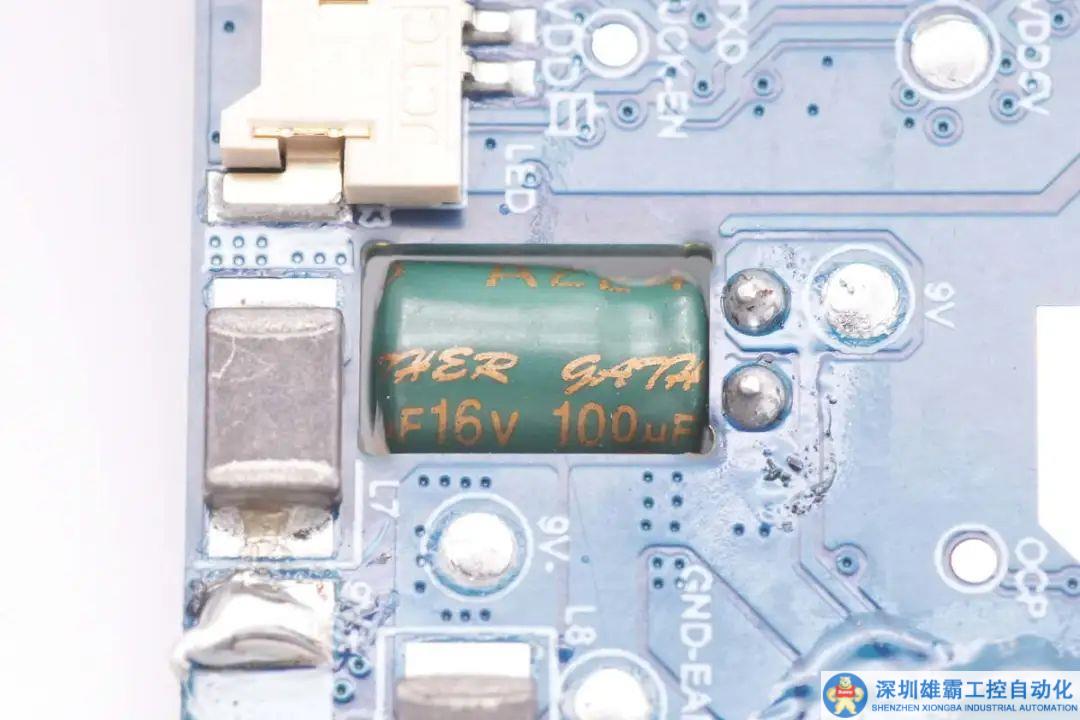

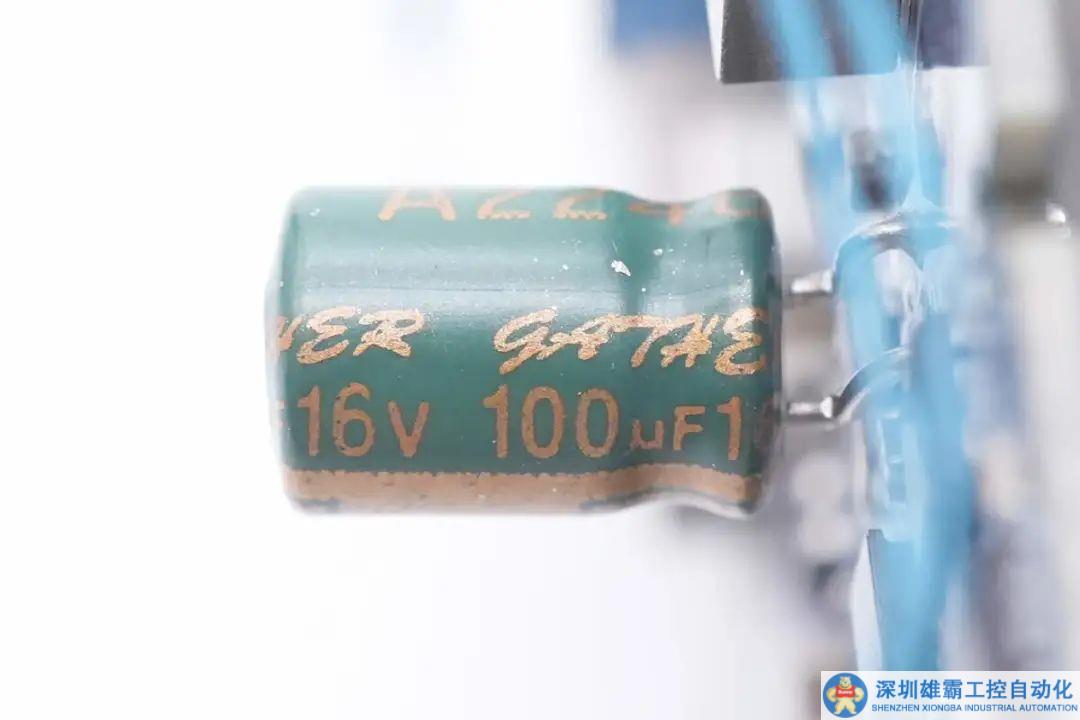

輸出濾波電容來自凱澤鑫，規格為100μF16V。







無線充電功率管使用兩顆FKBB3214組成全橋。

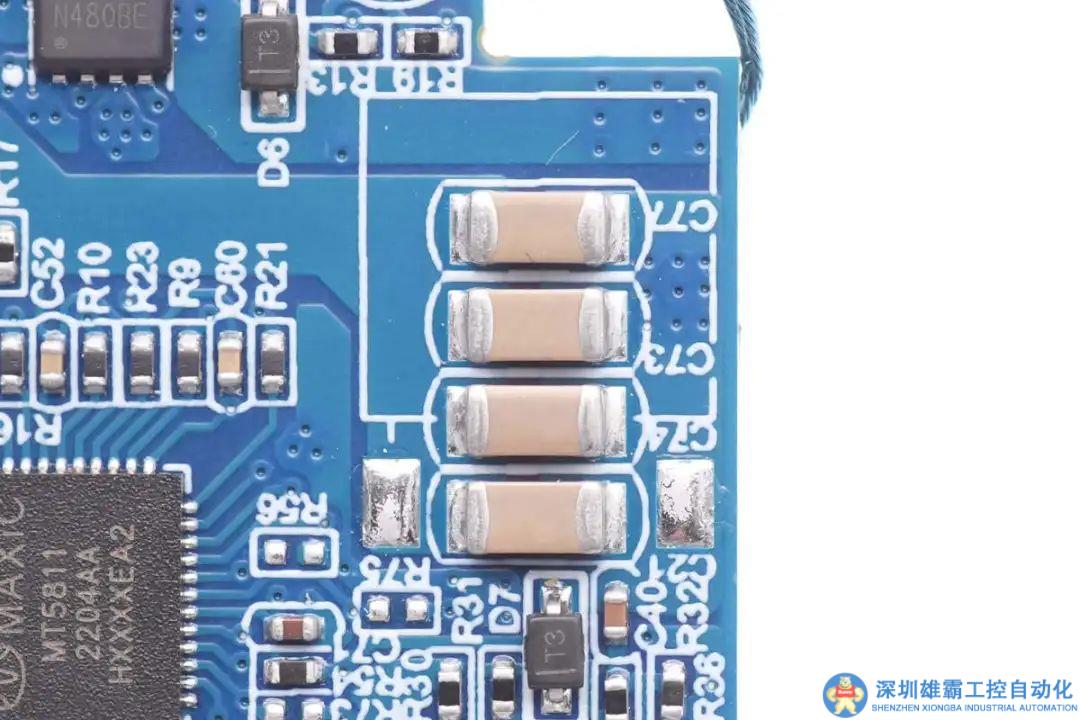

四顆并聯的NPO諧振電容特寫。

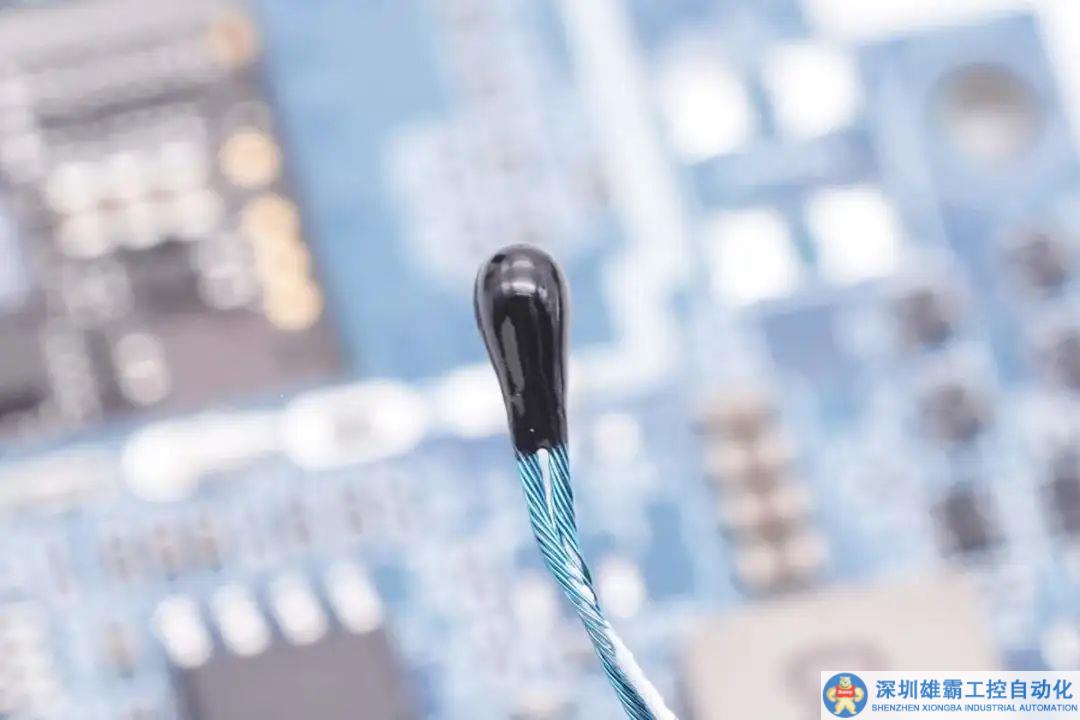

檢測無線充電線圈溫度的熱敏電阻特寫。

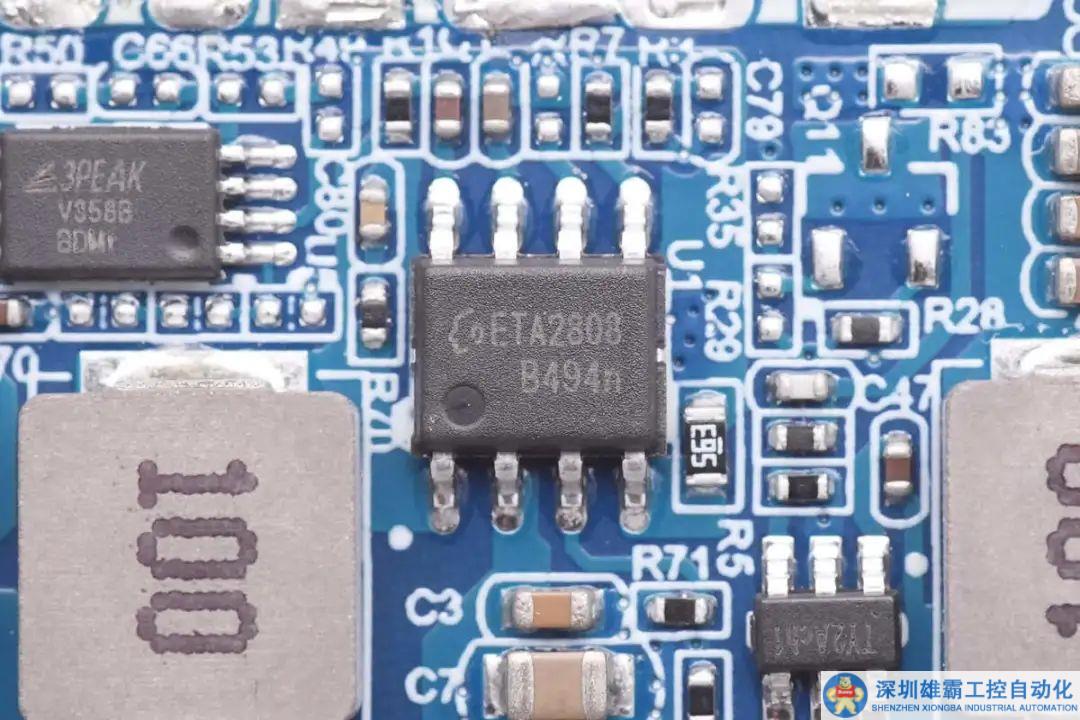

為手機無線充電模組供電的降壓芯片來自鈺泰半導體，型號ETA2808，是一顆35V輸入，3A輸出電流的同步降壓轉換器，內部集成開關管，開關頻率可調，具備過熱保護和欠壓閉鎖。

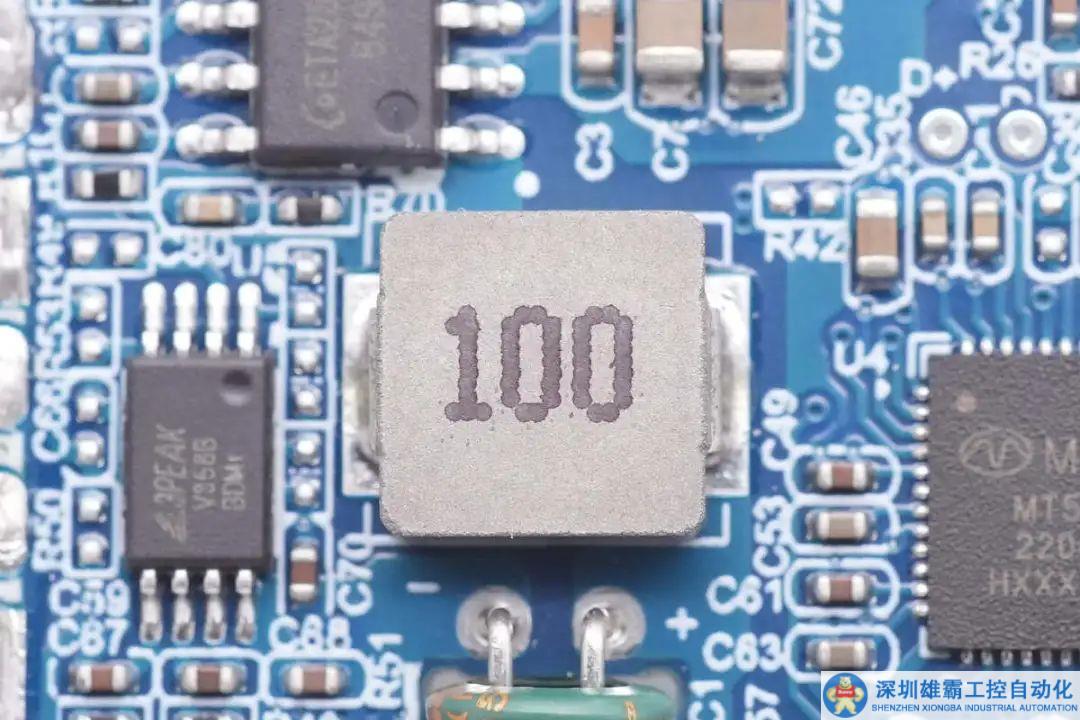

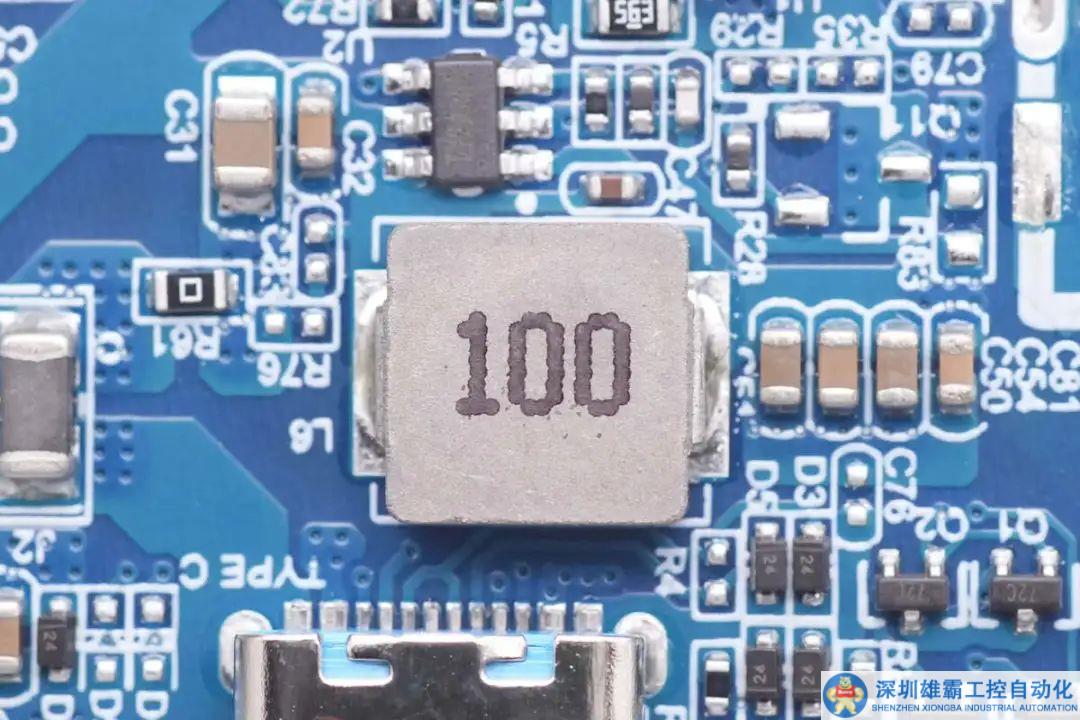

10μH合金降壓電感特寫。





輸出濾波電容來自凱澤鑫，規格為100μF16V。

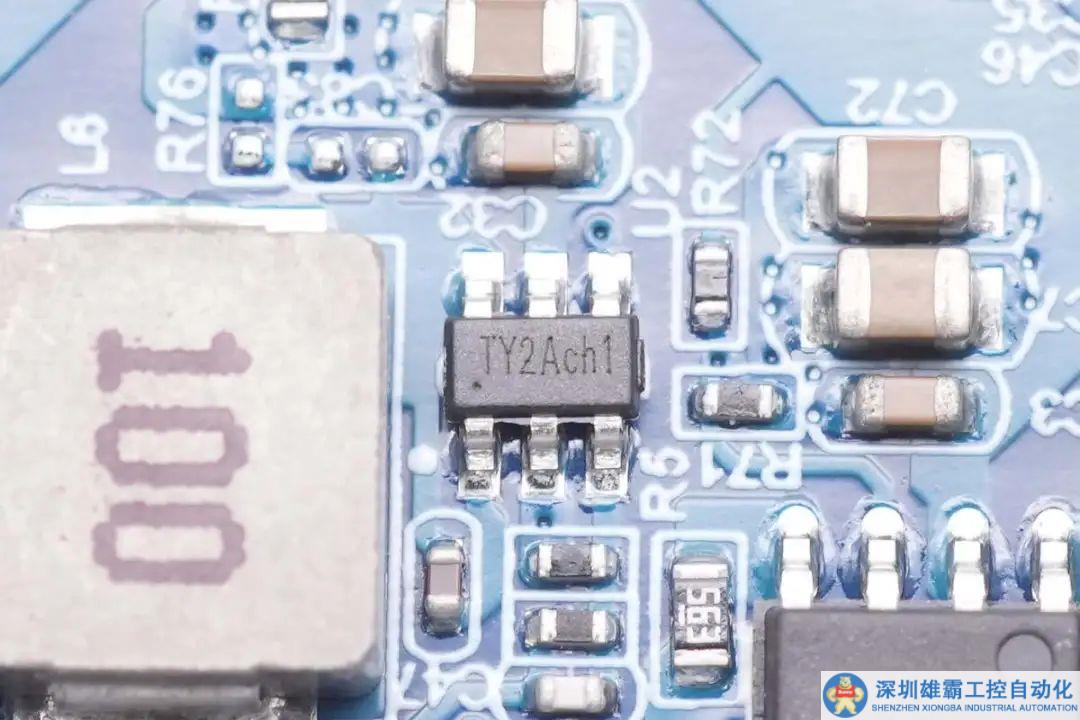

用于為蘋果手表無線充電模塊供電的降壓芯片絲印TY2A。





10μH合金降壓電感特寫。

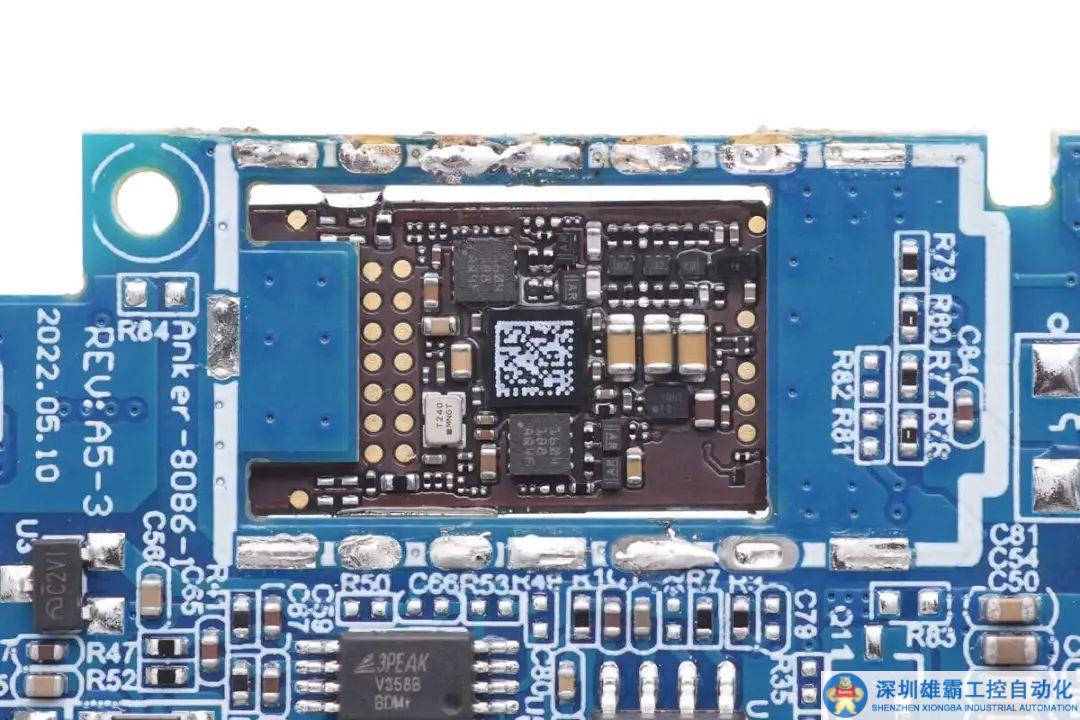

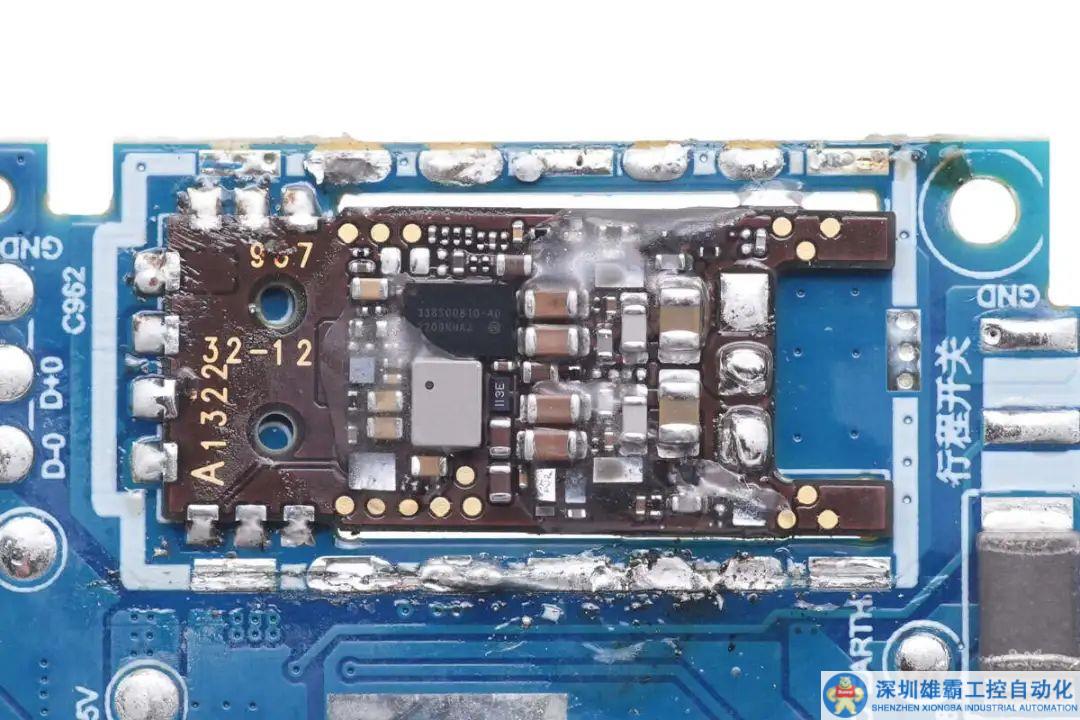

蘋果原裝手表無線充電模組特寫，通過焊點焊接固定到PCBA模塊上，并焊接固定屏蔽罩。





PCBA模塊背面鏤空放置模組背面器件。

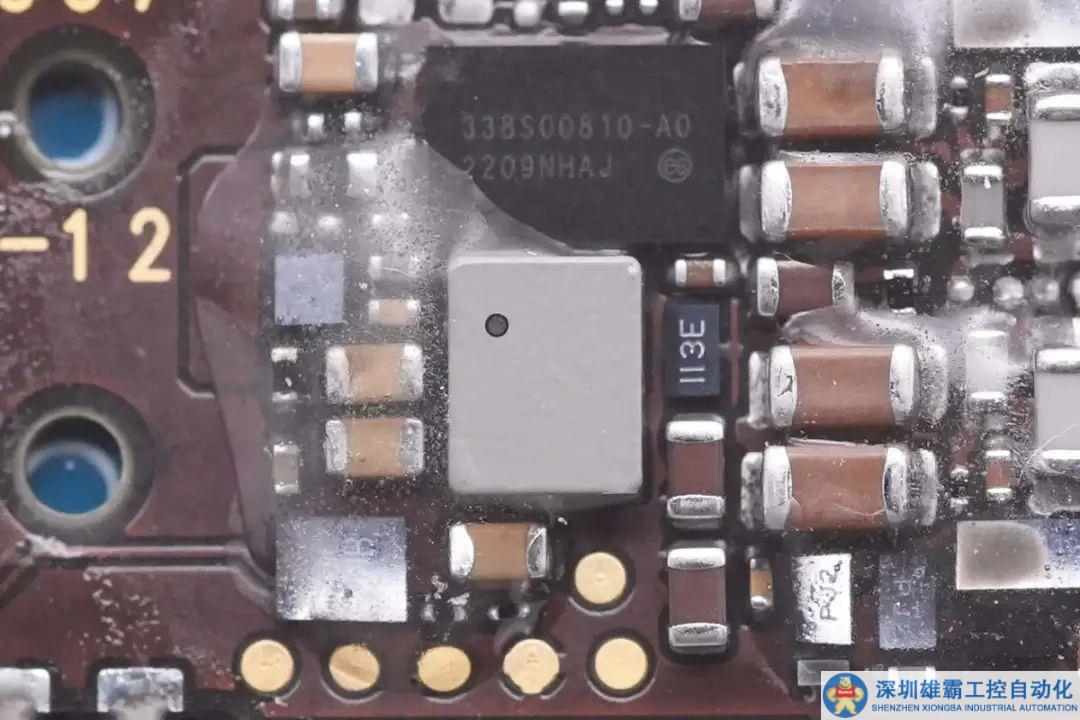

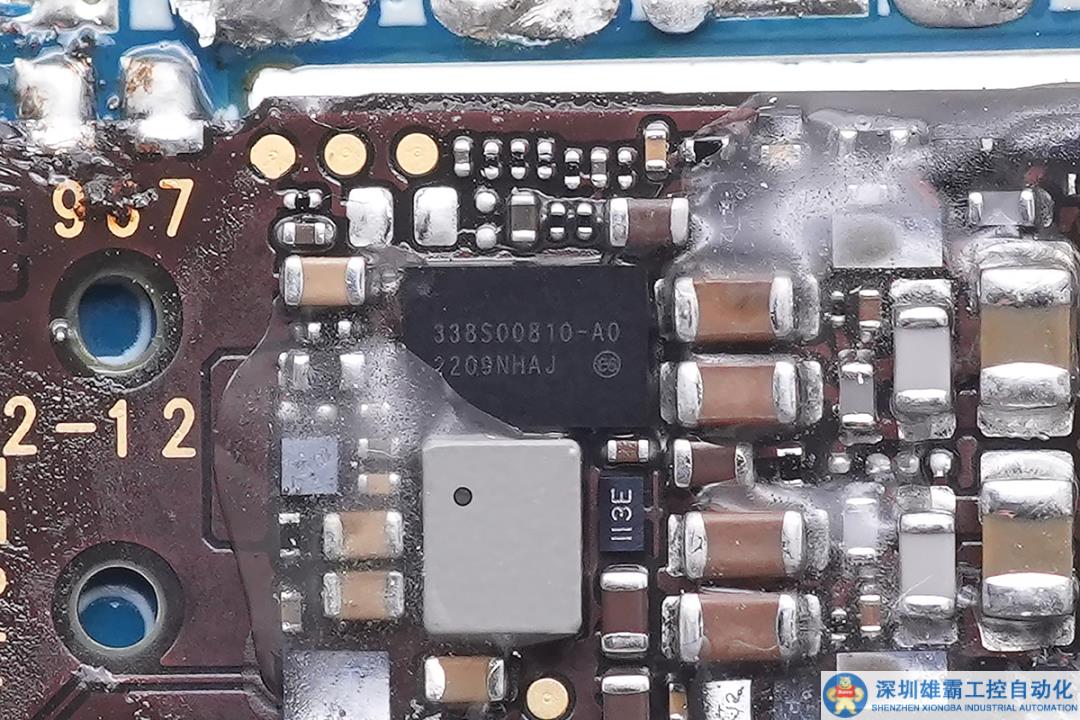

模組正面焊接一顆絲印338S00810-A0的定制芯片，用于無線充電功率級電壓調節。





下方為配套使用的貼片電感。





MCU芯片絲印二維碼。

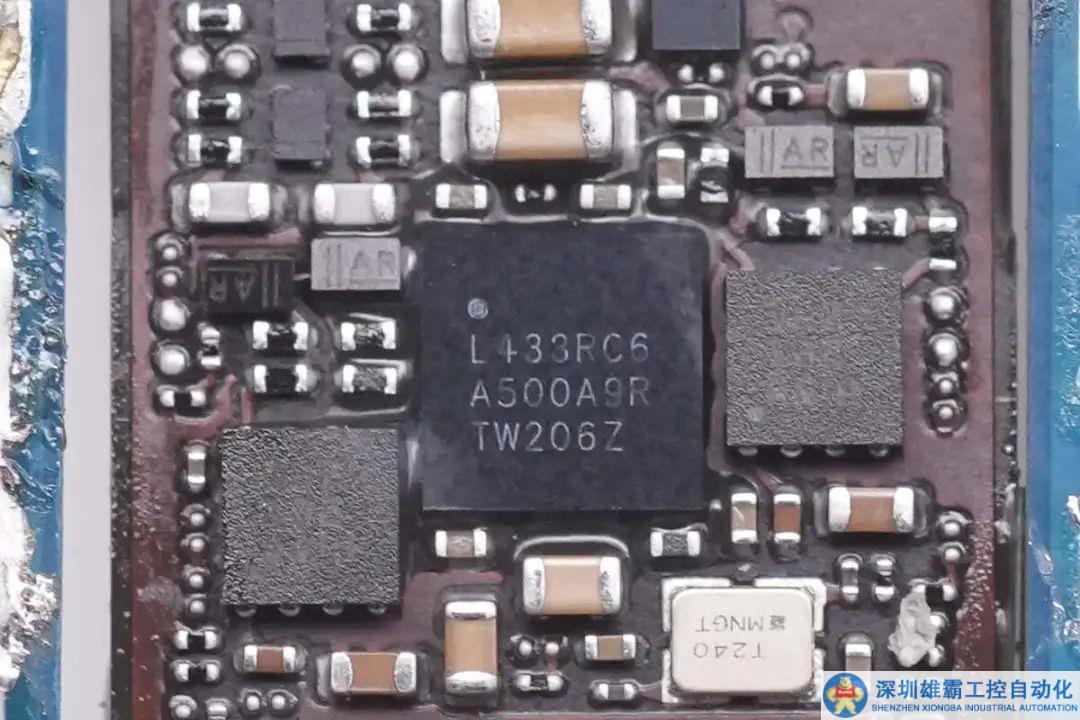

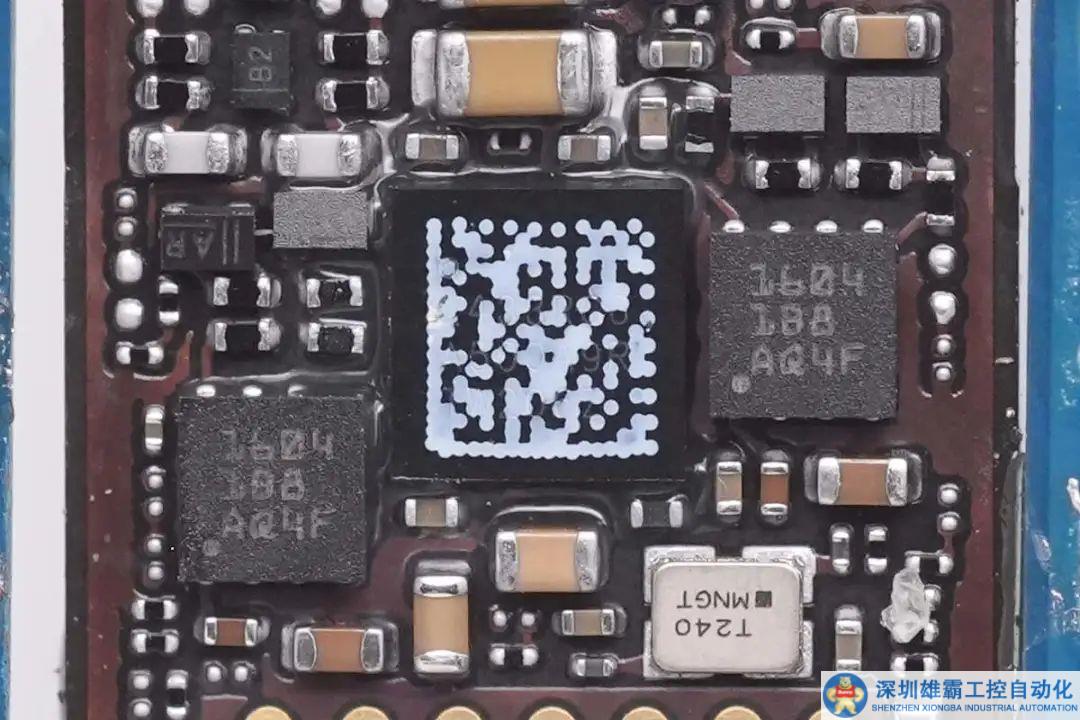

主控MCU來自ST意法半導體，型號STM32L433RC，內置80MHz ARM M4處理器，內置256KB存儲器。兩側為TI的TPS51604半橋驅動器，用于無線充電功率管驅動。





供電輸出的濾波電感特寫。

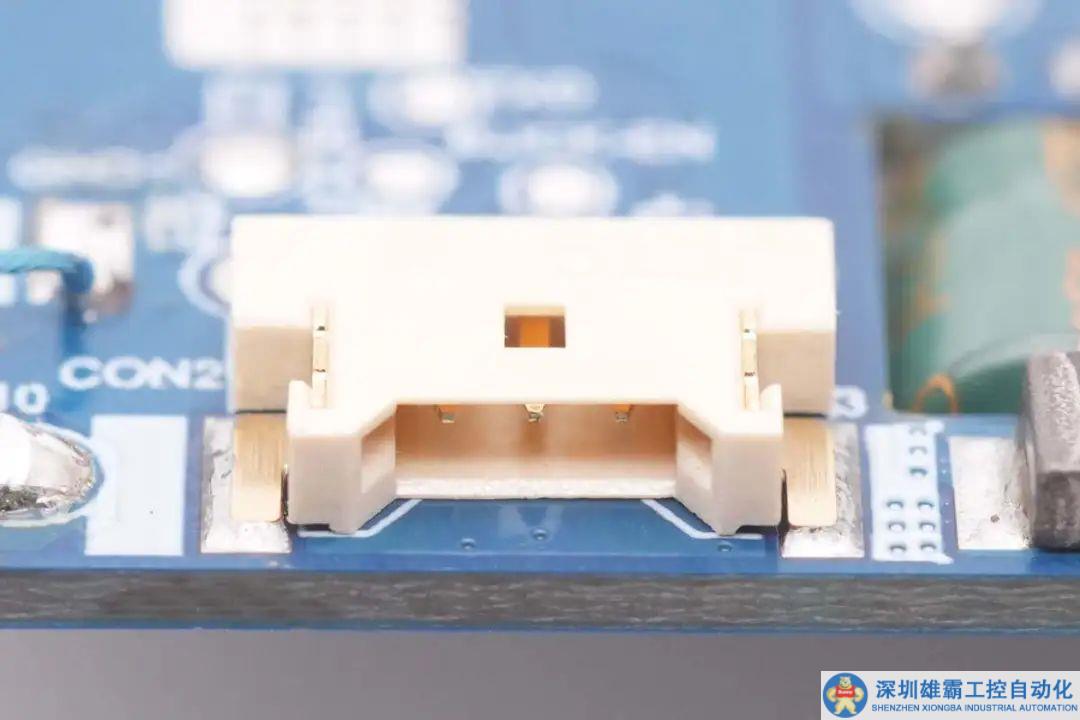

連接器用于連接指示燈小板。

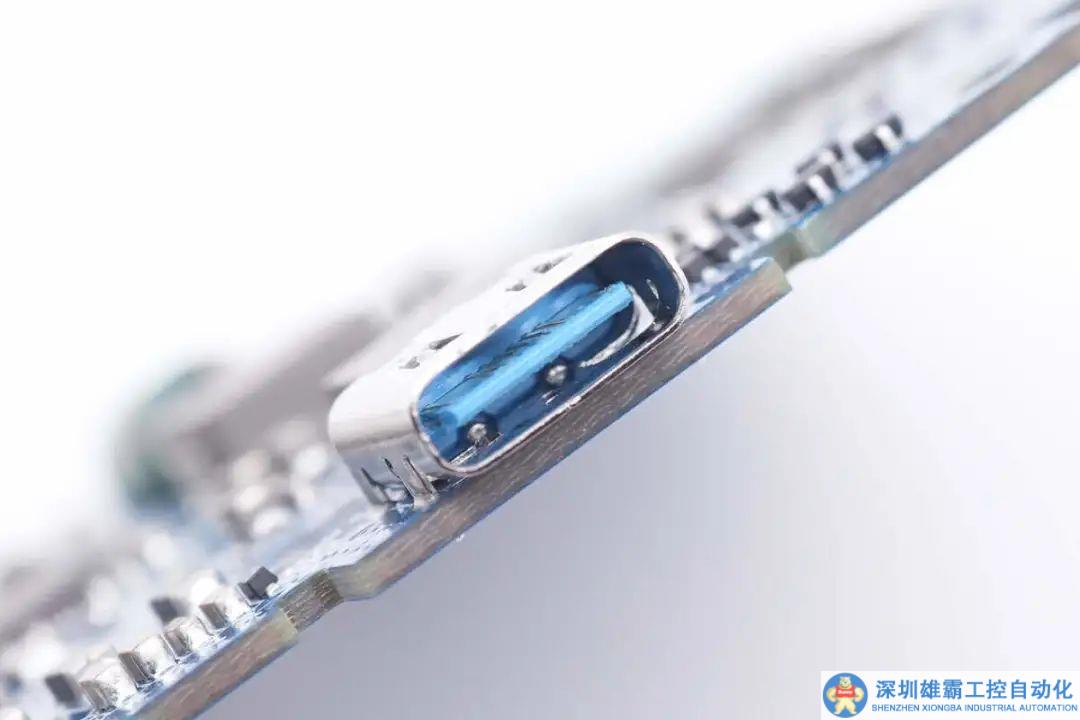

USB-C母座采用過孔焊接固定，藍色膠芯不露銅。

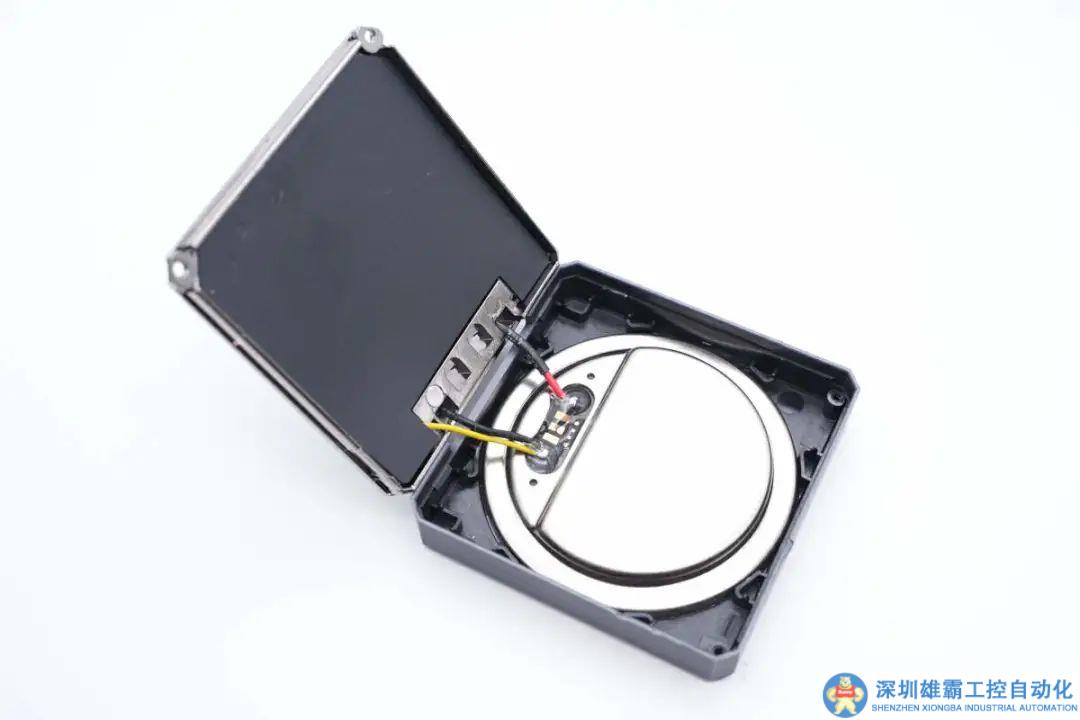

打開手機磁吸無線充電面板，在內部是蘋果原裝MFM認證Magsafe無線充電模塊。





磁吸無線充電模塊通過導線焊接連接供電。





磁吸無線充電模塊通過膠水粘貼固定。

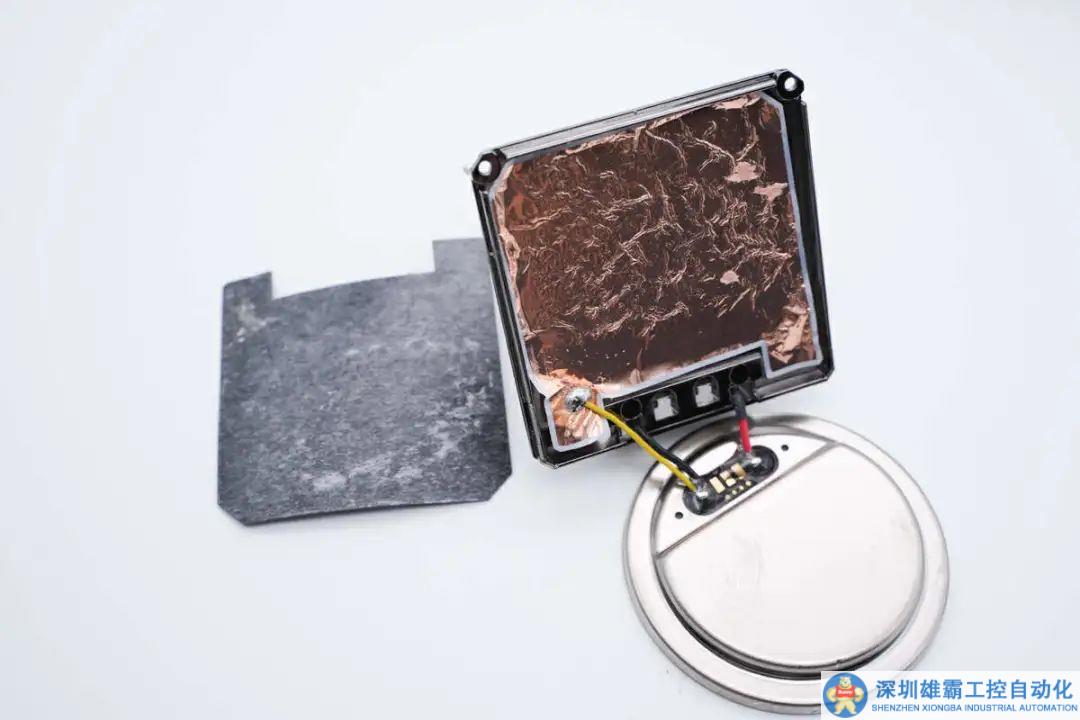

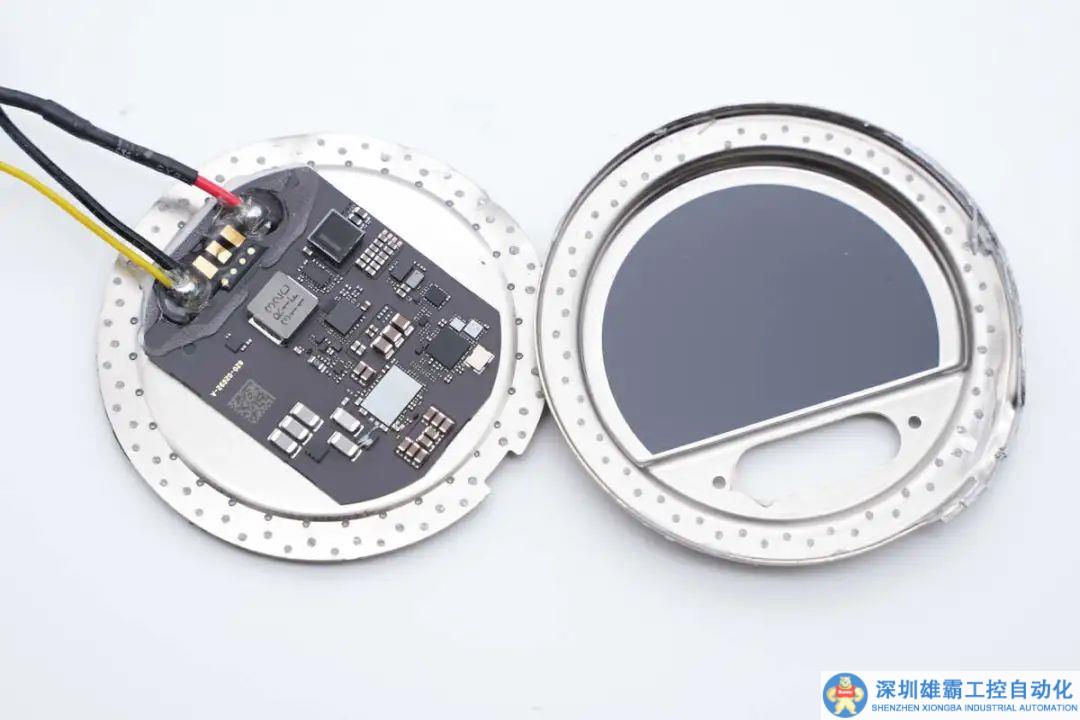

在無線充電模塊背面粘貼銅箔屏蔽。

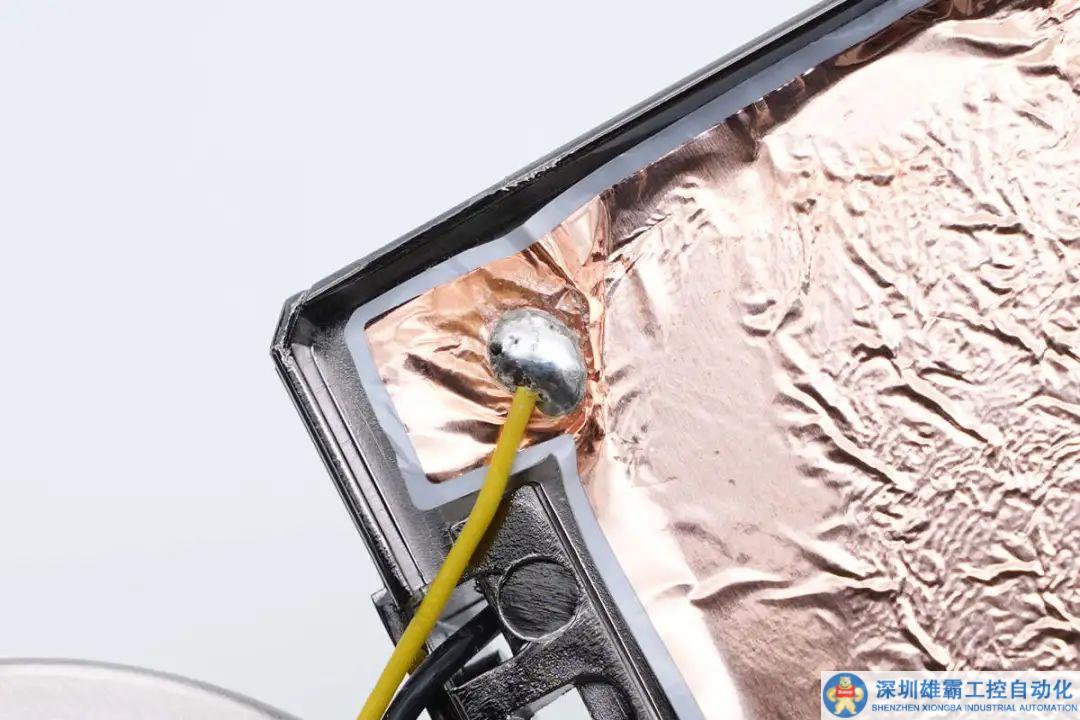

銅箔焊接黃色導線接地到負極。





手機無線充模塊采用的是蘋果MFM認證MagSafe無線充電模塊，充電頭網已經詳細拆解過多遍，這里就不再拆了，可點擊鏈接查看往期拆解。

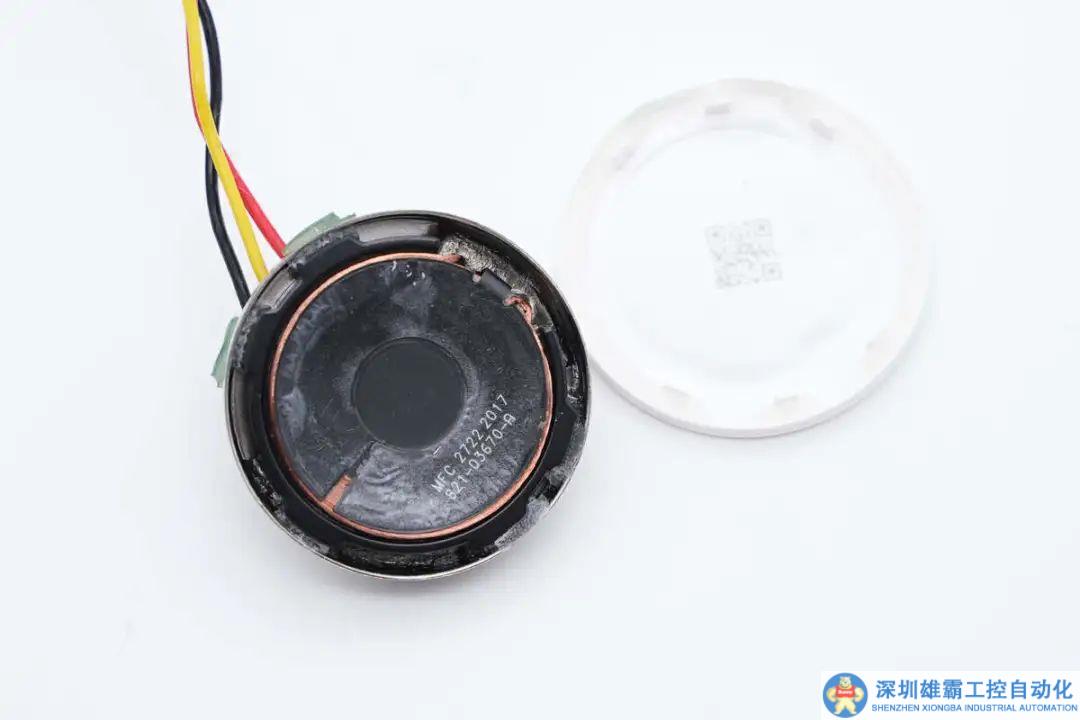

手表無線充電模塊也是蘋果的原裝模塊，通過導線連接無線充電模組。





拆下外殼，在線圈上粘貼感應貼紙。

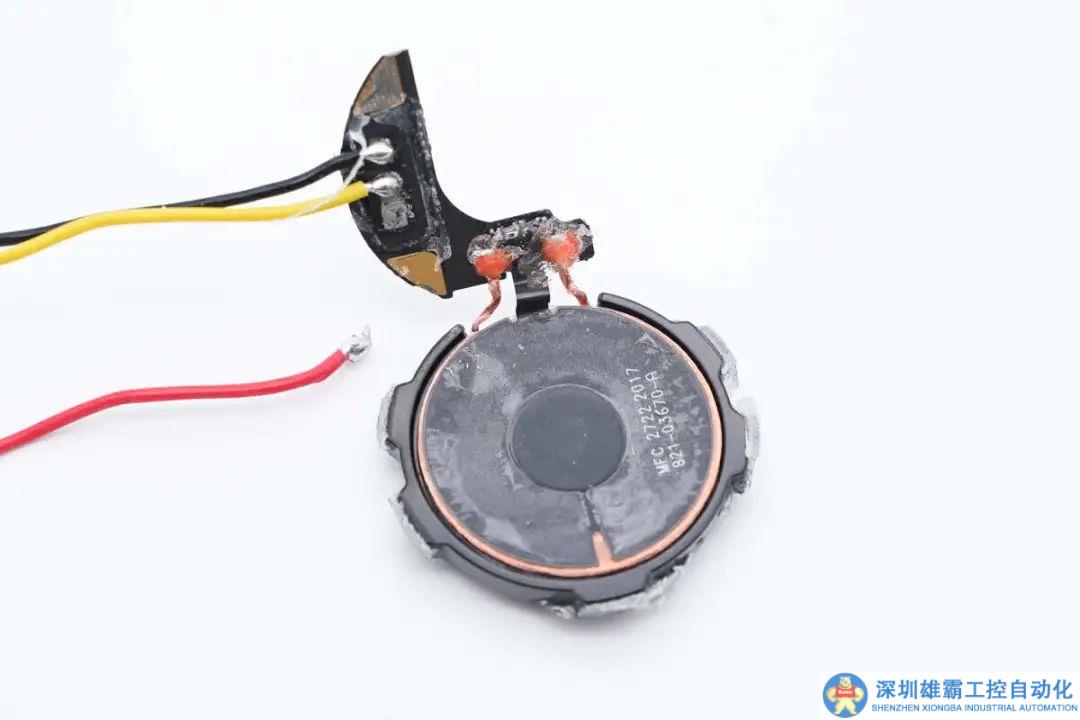

拆解挖出內部無線充電線圈。





導線焊接連接到小板，在連接到無線充電線圈。

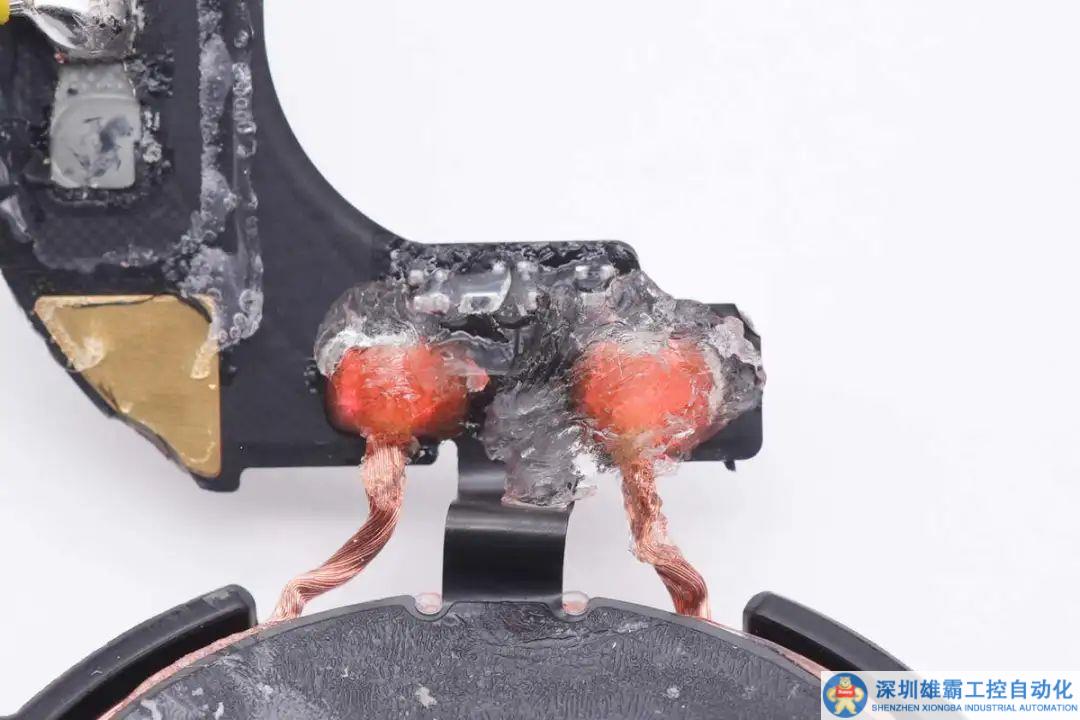

無線充電線圈焊點涂膠加固。

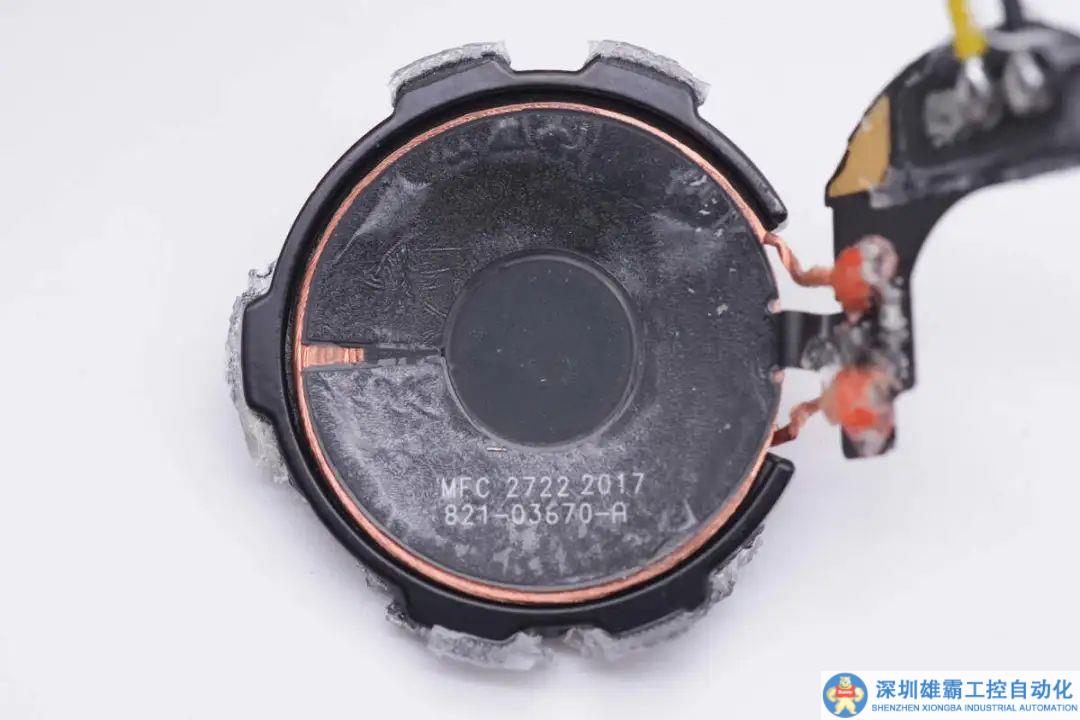

線圈表面感應貼紙一覽。





揭下貼紙，在貼紙下面是無線充電線線圈。





指示燈小板通過導線和連接器連接。

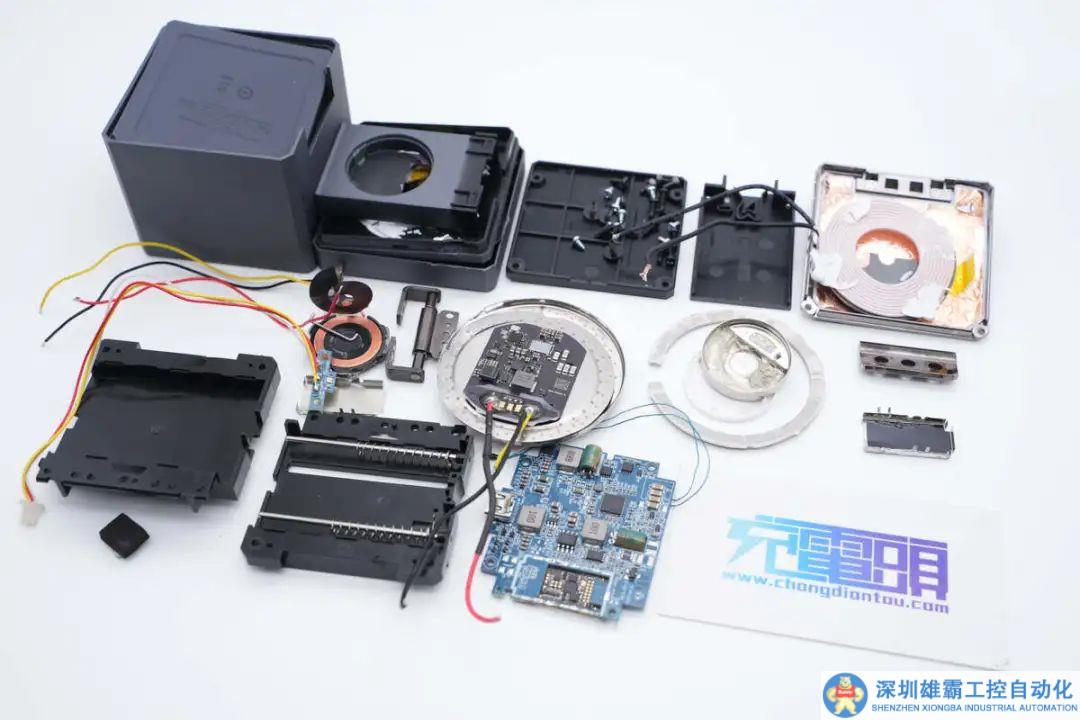

全部拆解一覽，來張全家福。

充電頭網拆解總結

安克這款三合一無線充電器采用方塊設計，深灰色配色十分精致。這款無線充電器采用可變形態的折疊設計，可以翻開，滿足手機，手表和耳機同時無線充電。充電器采用蘋果原裝MFW和MFM無線充電模塊，充電體驗和原裝產品相同，但使用更加靈活方便。

充電頭網通過拆解了解到，安克這款三合一無線充采用轉軸和滑道設計，放置無線充電線圈。內部PCBA模塊焊接用于耳機無線充電電路，和為兩路原裝模塊供電的降壓電路。內置美芯晟MT5811高集成無線充電芯片，芯片內部集成PD快充取電，同步降壓和無線充電驅動，一顆芯片搭配MOS管即可實現定頻無線充電功能。

此外還焊接兩路降壓電路進行供電，蘋果手表的無線充電模塊采用分體式設計，焊接在PCB上，并焊接金屬屏蔽罩。美芯晟提供的無線充電方案具有極高的集成度，簡潔高效，兼容性好。大幅簡化無線充電器設計，為消費者和配件廠商帶來更多解決方案。
