英維思TRICONEX 3625C1專業備件 9662-610 英維思TRICONEX 3625C1專業備件 9662-610 英維思TRICONEX 3625C1專業備件 9662-610
主要抗干擾措施
1采用性能優良的電源，抑制電網引入的干擾
在PLC控制系統中，電源占有極重要的地位。電網干擾串入PLC控制系統主要通過PLC系統的供電電源（如電源、I/O電源等）、變送器供電電源和與PLC系統具有直接電氣連接的儀表供電電源等耦合進入的。現在，對于PLC系統供電的電源，一般都采用隔離性能較好電源，而對于變送器供電的電源和PLC系統有直接電氣連接的儀表的供電電源，并沒受到足夠的重視，雖然采取了一定的隔離措施，但普遍還不夠，主要是使用的隔離變壓器分布參數大，抑制干擾能力差，經電源耦合而串入共模干擾、差模干擾。所以，對于變送器和共用信號儀表供電應選擇分布電容小、抑制帶大（如采用多次隔離和屏蔽及漏感技術）的配電器，以減少PLC系統的干擾。
位保證電網饋點不中斷，可采用在線式不間斷供電電源（UPS）供電，提高供電的安全可靠性。并且UPS還具有較強的干擾隔離性能，是一種PLC控制系統的理想電源。
2電纜選擇的敖設
為了減少動力電纜輻射電磁干擾，尤其是變頻裝置饋電電纜。筆者在某工程中，采用了銅帶鎧裝屏蔽電力電纜，從而降低了動力線生產的電磁干擾，該工程投產后取得了滿意的效果。
不同類型的信號分別由不同電纜傳輸，信號電纜應按傳輸信號種類分層敖設，嚴禁用同一電纜的不同導線同時傳送動力電源和信號，避免信號線與動力電纜靠近平行敖設，以減少電磁干擾。
3硬件濾波及軟件抗如果措施
信號在接入計算機前，在信號線與地間并接電容，以減少共模干擾；在信號兩極間加裝濾波器可減少差模干擾。
由于電磁干擾的復雜性，要根本消除迎接干擾影響是不可能的，因此在PLC控制系統的軟件設計和組態時，還應在軟件方面進行抗干擾處理，進一步提高系統的可靠性。常用的一些措施：數字濾波和工頻整形采樣，可有效消除周期性干擾；定時校正參考點電位，并采用動態零點，可有效防止電位漂移；采用信息冗余技術，設計相應的軟件標志位；采用間接跳轉，設置軟件陷阱等提高軟件結構可靠性。
4正確選擇接地點，完善接地系統
接地的目的通常有兩個，其一為了安全，其二是為了抑制干擾。完善的接地系統是PLC控制系統抗電磁干擾的重要措施之一。
系統接地方式有：浮地方式、直接接地方式和電容接地三種方式。對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。如果裝置間距較大，應采用串聯一點接地方式。用一根大截面銅母線（或絕緣電纜）連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。接地線采用截面大于22mm2的銅導線，總母線使用截面大于60mm2的銅排。接地極的接地電阻小于2Ω，接地極好埋在距建筑物10~15m遠處，而且PLC系統接地點必須與強電設備接地點相距10m以上。
信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地；多個測點信號的屏蔽雙絞線與多芯對絞總屏電纜連接時，各屏蔽層應相互連接好，并經絕緣處理。選擇適當?shù)慕拥靥巻吸c(diǎn)接點。
可編程控制器（Programmable Logic Controller）簡稱PLC或PC，是從早期的繼電器邏輯控制系統發展而來，它不斷吸收微計算機技術使之功能不斷增強，逐漸適合復雜的控制任務。
PLC之所以有生命力，在于它更加適合工業現場和市場的要求：高可靠性、強抗各種干擾的能力、編程安裝使用簡便、低價格長壽命。比之單片機，它的輸入輸出端更接近現場設備，不需添加太多的中間部件或需要更多的接口，這樣節省了用戶時間和成本。PLC的下端(輸入端)為繼電器、晶體管和晶閘管等控制部件，而上端一般是面向用戶的微型計算機。人們在應用它時，可以不必進行計算機方面的專門培訓，就能對可編程控制器進行操作及編程。用來完成各種各樣的復雜程度不同的工業控制任務。
自1836年繼電器問世，人們就開始用導線將它同開關器件巧妙地連接，構成用途各異的邏輯控制或順序控制。至今，在PLC的編程語言——梯形圖中還可以看到這些布線的影子。直到60年代末、70年代初可編程控制器問世，隨著微電子技術、計算機技術和數據通信技術的飛速發展，以及微處理器的出現，PLC產品朝小型和超小型化方面進行了一次飛躍，終使早期的PLC從初的邏輯控制、順序控制，發展成為具有邏輯判斷、定時、計數、記憶和算術運算、數據處理、聯網通信及PID回路調節等功能的現代PLC。
邏輯控制：PLC具有與、或、非、異或和觸發器等邏輯運算功能，可以代替繼電器進行開關量控制。
定時控制：它為用戶提供了若干個電子定時器，用戶可自行設定：接通延時、關斷延時和定時脈沖等方式。
計數控制：用脈沖控制可以實現加、減計數模式，可以連接碼盤進行位置檢測。
順序控制：在前道工序完成之后，就轉入下一道工序，使一臺PLC可作為多部步進控制器使用。
【深圳雄霸工控自動化】經過十幾年的快速發展，現已成為國內zui具實力的工控備件商之一
TRICONEX隸屬于英維思集團旗下，英維思集團（Invensys plc）系500強企業。該企業公司成立于1999年，由SIEBE公司和BTR公司兩大具有一百多歷史的*自動化控制公司合并而成，是世界上自動化及控制器領域*的跨國公司。集團設有智能自化部、動力部、控制器部和軟件系統部四大部門，Tricon9651-110端子面板產品包括自動化工廠需的各種*控制及傳動系統和裝置，公司主要業務范圍包括：生產管理、能源管理、環境控制、電力設備、鐵路系統以及風力系統。
主要產品包括：冗余容錯控制系統、基于三重模件冗余（TMR）結構的*現代化的容錯控制器CPU3006、3007、3008 模件3503E、3700A、3805E、4119A、3664、2058、3636R等
【主營產品】
主營PLC可編程控制器模塊，DCS卡件，ESD系統卡件，振動監測系統卡件，汽輪機控制系統模塊，燃?xì)獍l(fā)電機備件等。主營品牌：本特利，英維思，伍德沃德，?？怂共_、西屋、瑞恩、施耐德莫迪康、ABB、AB、西門子、摩托羅拉、GE發那科、安川、博世力士樂，ACSO，YOKOGAWA橫河，力士樂等各DCS系統配件，機器人系統配件，大型伺服系統備件。
以下是我們公司的品牌，僅供參考,還有其他品牌沒一列出， 只要您有需要查找的都可以發給我，這邊會* *時間回復您。
[美國，英維思Invensys FOXBORO IA系統，Triconex ESD系統]
[美國AB 1756系列,1785系列, 1746系列,1747系列,1771系列]
[瑞士ABB 機器人DSQC系列,ABB Advant OCS,ABB Procontic PLC CPU】
[法國140莫迪康昆騰系列處理器,內存卡,電源模塊等。]
[德國MOORE,S5,S7,6DD等]
[美國通用電氣GE IC693/IC697系列]
[美國Westinghouse (西屋) : OVATION系統、WDPF系統、WEStation系統備件]
[德國Bosch Rexroth (博世力士樂) : Indramat, I/O模塊,PLC控制器,驅動模塊等。]
[美國Motorola (摩托羅拉) : MVME 162、MVME 167、MVME1772、MVME177等系列]不易尋找、停產備品備件、小金額，我們同樣為您采購! 咨詢電話：18030183032（微信同號）海量備貨庫存，為您節約，替您省錢，貨期更火速 咨詢熱線：18030183032（微信同號）

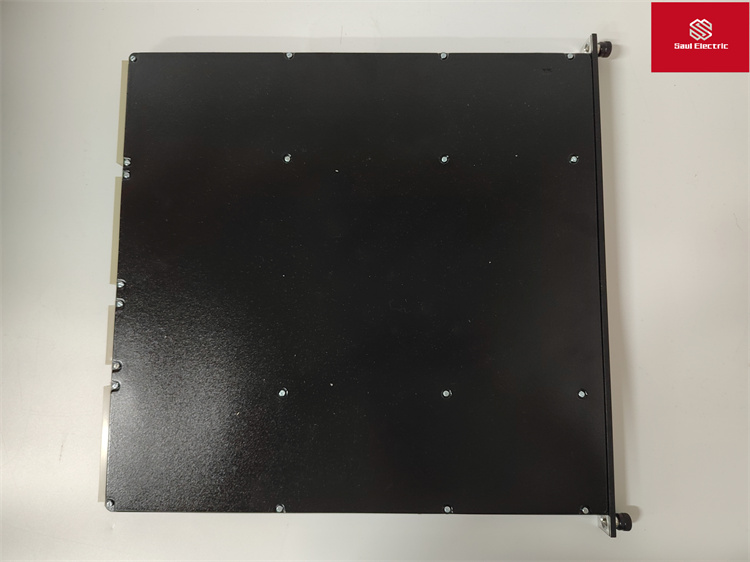

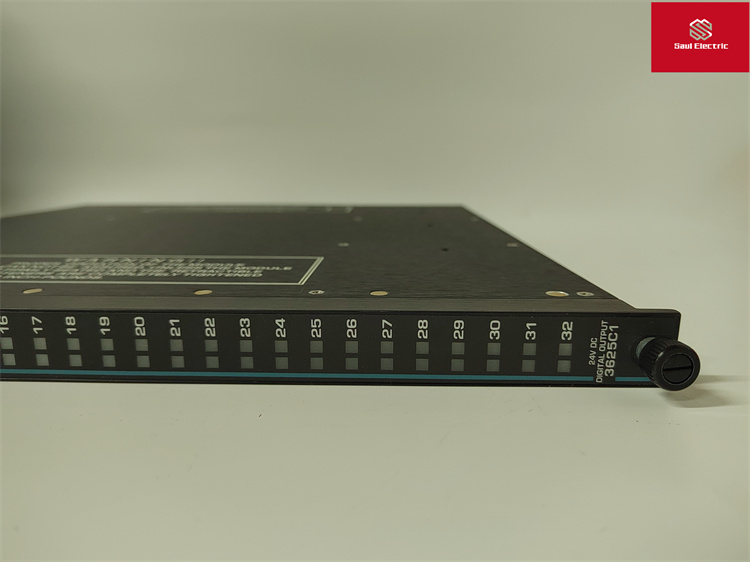

TRICONEX 3625C1
3604E 數字量輸出模塊 24VDC16pts 通用端子9662-810 不通用端子9662-810 基本端子9653-610 9671-610 9671-810
3607E 數字量輸出模塊 48VDC16pts
3611E 數字量輸出模塊 115VAC16pts
3613E 數字量輸出模塊 120VDC8pts
3614E 數字量輸出模塊
3615E 數字量輸出模塊
3617E 數字量輸出模塊
3623 數字量輸出模塊
3623T 數字量輸出模塊
3624 數字量輸出模塊
3625 數字量輸出模塊
3636R/3636T 繼電器輸出模塊
3663
3674
3805E/3805H 模擬量輸出模塊
2870H 模擬量輸出模塊
3806E 模擬量輸出模塊
3807 模擬量輸出模塊
3706A
3708E
3700/3700A 模擬量輸入模塊
2770H 模擬量輸入模塊
3701 模擬量輸入模塊
3703E 模擬量輸入模塊
3704E 模擬量輸入模塊
3720 模擬量輸入模塊
3721 模擬量輸入模塊
提供：PLC可編程控制系統，分散控制系統（DCS）安全儀表系統（SIS），ESD系統，振動監測系統，汽輪機控制 壓縮機組控制系統（CCS）等各類工控系統部件
