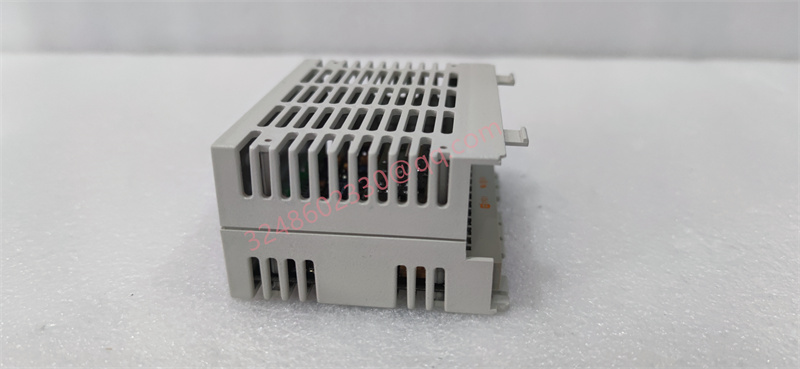

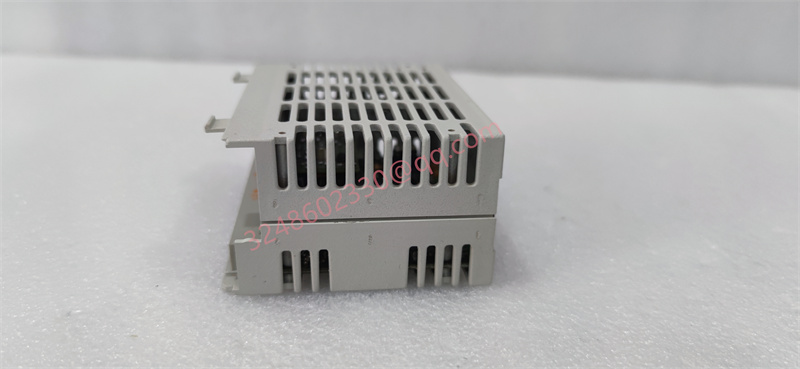

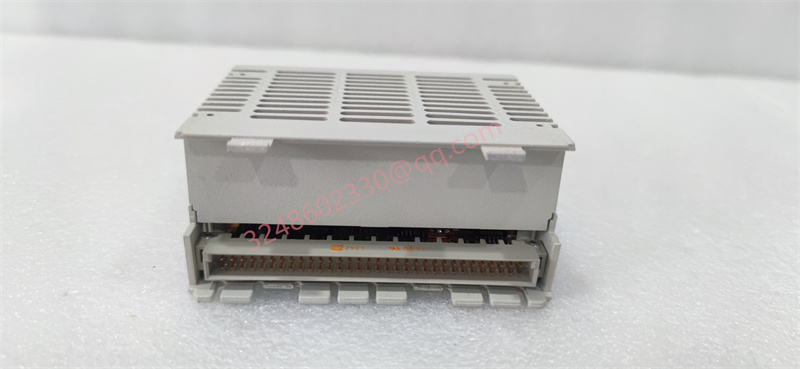

DNC115 是 SIGMATEK C-DIAS 系列中的單軸高速定位模塊，專為 0–20 kHz 增量式編碼器閉環控制而設計。模塊在同一塊卡上集成 16 位計數、12 位 ±10 V 模擬輸出、3 路 DI 與 3 路光耦 DO，可直接驅動伺服/變頻器，實現毫秒級動態響應，適用于機器人、包裝、印刷、木工等需要精密單軸運動的場合。
| 項目 | 參數值 |
|---|---|
| 型號 | DNC115 |
| 輸入信號 | RS422 增量 A, /A, B, /B, R, /R |
| 最大輸入頻率 | 125 kHz（編碼器） |
| 計數頻率 | 500 kHz（4×倍頻） |
| 計數分辨率 | 16 bit |
| 模擬輸出 | 1 路，-10 V…+10 V DC，12 bit，±0.4 % |
| 數字量輸入 | 3 路，24 V DC |
| 數字量輸出 | 3 路，光耦，30 V DC / 100 mA |
| 供電 | C-DIAS 5 V <150 mA，外部 18–30 V DC |
| 尺寸 | 100 mm × 75 mm × 50 mm |
| 工作溫度 | 0 °C…+60 °C |
| 存儲溫度 | -20 °C…+85 °C |
| 防護等級 | IP20 |
