TRICONEX 3301S2 輸入模塊 產品概述： TRICONEX 3301S2 是施耐德旗下 Triconex 安全系統的 32 通道數字量輸入模塊，采用三模冗余（TMR）架構，專為 SIL3 級安全關鍵應用而設計。它負責把現場開關、按鈕、接近開關等干接點信號轉化為高速、高可靠性的數字數據流，為緊急停車、火氣保護、燃燒器管理等系統提供“第一道安全輸入防線”。 主要特點與優勢 TMR 三冗余輸入：每通道內部三路獨立采樣電路，任一電路故障不影響整體功能，滿足 IEC 61508 SIL3 與 IEC 61511 要求。 超高速采樣：32 點全掃描 <1 ms，單點輸入延遲 <10 ms，確保安全邏輯在最短時間內獲得最新現場狀態。 寬電壓兼容：15–30 V DC 工作范圍，最大耐壓 33 V DC，可直接接入 24 V 工業回路而無需額外調理。 在線自診斷：內置 Force-to-Value（FVD）診斷，2 ms 內檢測并報告通道開路、短路或卡滯故障，支持不停機更換。 強隔離設計：功能地對保護地 ≥500 V、功能地之間 ≥800 V DC 隔離，有效抑制共模干擾與地環流。 低功耗：每通道 0.2 W@24 V，整機發熱低，適合高密度機柜長期運行。 技術規格 表格 復制 項目 參數值 型號 3301S2（別名 DI3301S2） 通道數 32 路共地數字量輸入 額定輸入電壓 24 V DC 工作范圍 15–30 V DC 最大耐壓 33 V DC 輸入阻抗 >30 kΩ（無底板），≈3 kΩ（帶底板） 輸入延遲 <10 ms 掃描時間 32 點 <1 ms 隔離電壓 ≥500 V DC / ≥800 V DC 診斷功能 FVD 自診斷 <2 ms 功耗 0.2 W/點@24 V；0.5 W/點@33 V 工作溫度 –40 °C … +70 °C 尺寸 (W×H×D) 200 mm × 100 mm × 120 mm 重量 ≈1.4 kg 認證等級 SIL3，IEC 61508，IEC 61511 典型應用 緊急停車系統（ESD）：采集急停按鈕、壓力開關、液位開關信號，觸發安全聯鎖。 火氣保護（F&G）：連接火焰、氣體泄漏檢測器，實現毫秒級報警與關斷。 燃燒器管理（BMS）：監控點火器、風門位置及安全聯鎖觸點，保障鍋爐安全啟動與停機。 高完整性壓力保護系統（HIPPS）：讀取壓力開關狀態，防止過壓事故。 渦輪機械保護（TMC）：為汽輪機、壓縮機的振動開關、軸位移開關提供高可靠輸入。 相關產品 DI3301S1：單冗余版本，點數與規格相同，無底板隔離，成本更低。 DO3302S2：32 通道數字輸出模塊，與 3301S2 組成完整輸入-輸出安全鏈。 AI3303S2：同系列模擬量輸入模塊，用于 4-20 mA、0-10 V 等連續信號采集。 MP3009X：Triconex 主處理器，負責執行 3301S2 輸入的安全邏輯運算。 TRICONEX 3301S2 憑借 TMR 架構、毫秒級響應與 SIL3 認證，為石油、化工、電力等高風險行業提供了可信賴的數字安全輸入解決方案。

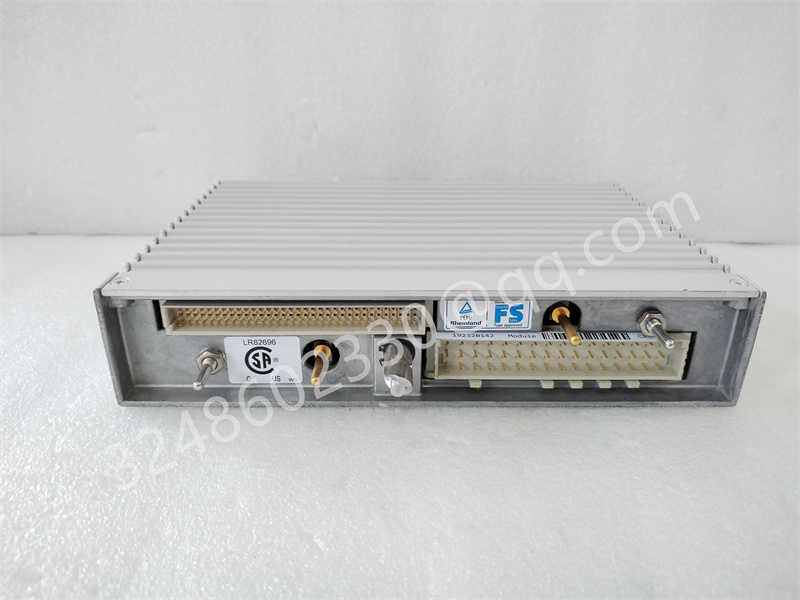

TRICONEX 3301S2 輸入模塊

主要特點與優勢

• TMR 三冗余輸入：每通道內部三路獨立采樣電路，任一電路故障不影響整體功能，滿足 IEC 61508 SIL3 與 IEC 61511 要求。
• 超高速采樣：32 點全掃描 <1 ms，單點輸入延遲 <10 ms，確保安全邏輯在最短時間內獲得最新現場狀態。
• 寬電壓兼容：15–30 V DC 工作范圍，最大耐壓 33 V DC，可直接接入 24 V 工業回路而無需額外調理。
• 在線自診斷：內置 Force-to-Value（FVD）診斷，2 ms 內檢測并報告通道開路、短路或卡滯故障，支持不停機更換。
• 強隔離設計：功能地對保護地 ≥500 V、功能地之間 ≥800 V DC 隔離，有效抑制共模干擾與地環流。
• 低功耗：每通道 0.2 W@24 V，整機發熱低，適合高密度機柜長期運行。

技術規格

典型應用

• 緊急停車系統（ESD）：采集急停按鈕、壓力開關、液位開關信號，觸發安全聯鎖。
• 火氣保護（F&G）：連接火焰、氣體泄漏檢測器，實現毫秒級報警與關斷。
• 燃燒器管理（BMS）：監控點火器、風門位置及安全聯鎖觸點，保障鍋爐安全啟動與停機。
• 高完整性壓力保護系統（HIPPS）：讀取壓力開關狀態，防止過壓事故。
• 渦輪機械保護（TMC）：為汽輪機、壓縮機的振動開關、軸位移開關提供高可靠輸入。

相關產品

• DI3301S1：單冗余版本，點數與規格相同，無底板隔離，成本更低。
• DO3302S2：32 通道數字輸出模塊，與 3301S2 組成完整輸入-輸出安全鏈。
• AI3303S2：同系列模擬量輸入模塊，用于 4-20 mA、0-10 V 等連續信號采集。
• MP3009X：Triconex 主處理器，負責執行 3301S2 輸入的安全邏輯運算。
