NI PXI-6608 計數器/定位器 模塊 美國
NI PXI-6608 計數器/定位器 模塊 美國
pxi-6608

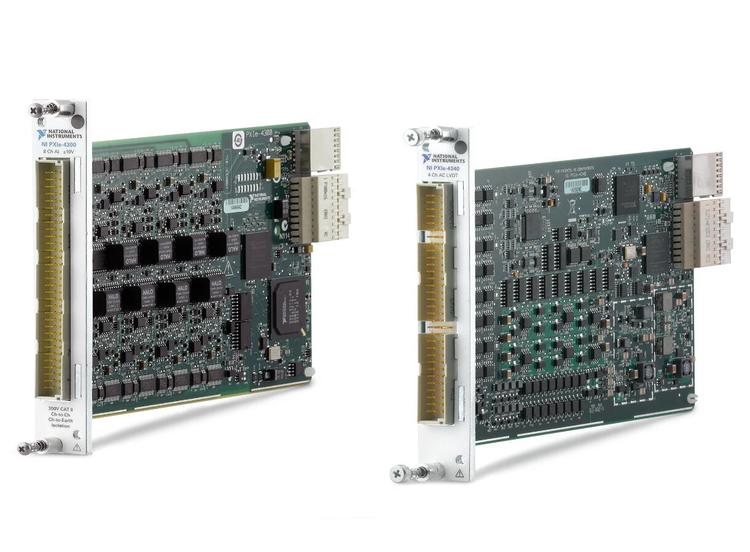

在單個PXI模塊中提供模擬I/O、數字I/O、計數器/定時器以及觸發功能的組合。PXI多功能I/O模塊提供多種不同的I/O，具有不同的通道數、采樣率和輸出速率，不同型號之間還具有的定時、觸發和同步。該模塊適用于實驗室研究、設計驗證測試和制造測試等工業應用。PXI多功能I/O模塊還具有NI-DAQmx驅動程序和配置實用程序，可簡化配置和測量。NI-DAQmx支持NI編程環境以及Python、ANSI C、C NET和MathWorks MATLAB?軟件。PXI模擬輸入模塊具有多個模數轉換器(ADC)以及內置信號功能。該模塊的采樣率范圍為5 kS/s/ch到2 MS/s/ch。模塊提供多種款型供您選擇，包括可達28位分辨率的型號，以及32路同步通道的型號不同的PXI模擬輸入模塊提供不同類型的和濾波，因此您可以選擇特定應用需求的選項。該模塊具有高的精度和高數據吞吐量，適合具有較高或較低通道數的擴展測量系統。PXI模擬輸入模塊還具有NI-DAQmx驅動程序和配置實用程序，可簡化配置和測量。NI-DAQmx支持NI編程環境以及Python、ANSI C、C NET和MathWorks MATLAB?軟件。

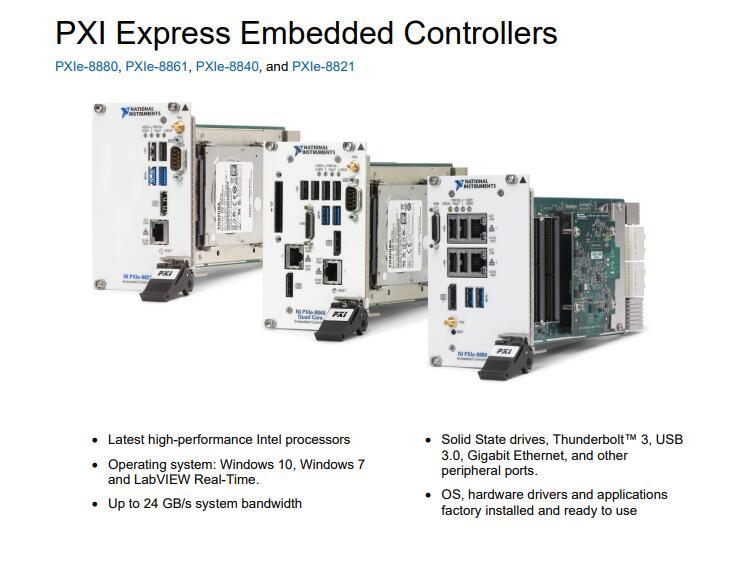

?操作系統:Windows 1、Windows 7和虛擬儀器實時。?系統帶寬可達24gb /s?固態驅動器，Thunderbolt?3,U3.，千兆以太網和其他外圍端口。?操作系統、硬件驅動程序和應用程序工廠安裝和準備使用為自動化測試和測量而建的PXI Express嵌入式控制器提供了的性能基于pxi的測試、測量和控制系統的緊湊嵌入式形式因子。除了提供高CPU性能，這些控制器提供高I/O吞吐量加上豐富的集外圍I/O端口和多達32 GB的RAM。NI PXI嵌入式控制器是為測試、測量和控制系統的要求。他們有的處理器選擇在一個堅固的形式因子設計，以操作在一個的溫度范圍和高沖擊和振動環境。性能當美國儀器公司發布新的PXI嵌入式控制器時，它很快就提供了控制器戴爾和惠普等主要電腦制造商發布的電腦都采用了同樣的嵌入式移動處理器。這一趨勢表明了該公司的設計專長和致力于為儀表行業提供的PXI嵌入式控制器它們利用了的個人電腦，比如英特爾凌動(Intel Atom)、酷睿i7處理器或(Xeon)處理器。此外，因?yàn)镹I已經發布PXI嵌入式控制器2年多年來，公司與關鍵處理器等廠商建立了密切的關系比如英特爾和AMD。例如，NI是Intel的準成員提供的英特爾產品路線圖和樣品。除了計算性能外，I/O帶寬在設計儀器時也起著關鍵作用系統。隨著現代測試和測量系統變得越來越復雜，有越來越多的需求儀器與系統控制器之間的數據交換越來越多。通過引入在PCI Express和PXI Express中，NI嵌入式控制器已經了這一需求，現在交付多達24個PXI Express機箱背板的系統帶寬為GB/s
NIPXI-6608是一款定時的數字I/O模塊，擁有8個32位計數器/定時器和32條與TTL/CMOS兼容的數字I/O線。其中8條為專用數字I/O線，另24條與計數器/定時器共用。NIPXI-6608為您的高精度應用提供了10MHz恒溫器控制的晶體振蕩器。您可運用NIPXI-6608來執行廣泛的計數器/定時器的測量任務，包括編碼器定位測量、事件計數、周期測量、脈沖寬度測量、脈沖生成、脈沖序列生成以及頻率測量。
General | |
ProductFamily | 計數器/計時器 |
MeasurementType | 數字 相位差編碼 頻率 |
FormFactor | PXI/PXIExpress |
PXIBusType | 僅PXI |
OperatingSystem/Target | Linux MacOS Windows 實時系統 |
ModuleWidth | 1 |
RoHSCompliant | 否 |
IsolationType | None |
模擬輸入 | |
Single-EndedChannels | 0 |
差分通道 | 0 |
模擬輸出 | |
NumberofChannels | 0 |
DigitalI/O | |
BidirectionalChannels | 32 |
Input-OnlyChannels | 0 |
Output-OnlyChannels | 0 |
Timing | 軟體 |
LogicLevels | TTL |
ProgrammableInputFilters | 是 |
SupportsProgrammablePower-UpStates? | 否 |
DigitalInput | |
InputType | 汲極 源電流 |
MaximumVoltageRange | -0.3V-5V |
DigitalOutput | |
OutputType | 汲極 源電流 |
CurrentDriveSingle | 4mA |
MaximumVoltageRange | 0V-5V |
Counters/Timers | |
WatchdogTimer | 否 |
Counters | 8 |
NumberofDMAChannels | 3 |
BufferedOperations | 是 |
Debouncing/GlitchRemoval | 是 |
MaxSourceFrequency | 80MHz |
PulseGeneration | 是 |
Size | 32bits |
TimebaseStability | 0.075ppm |
LogicLevels | TTL |
Timing/Triggering/Synchronization | |
Triggering | 數位 |
SynchronizationBus(RTSI) | Yes |
PhysicalSpecifications | |
Length | 16cm |
Width | 10cm |
I/OConnector | 68-pin公接頭SCSI-II型 |
