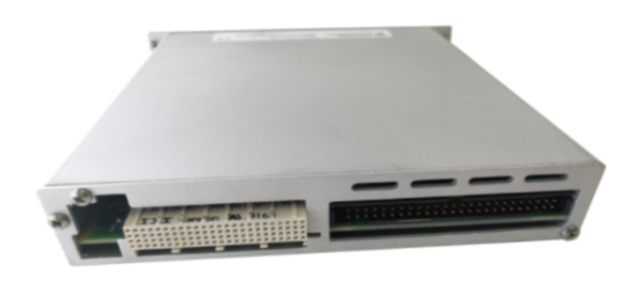

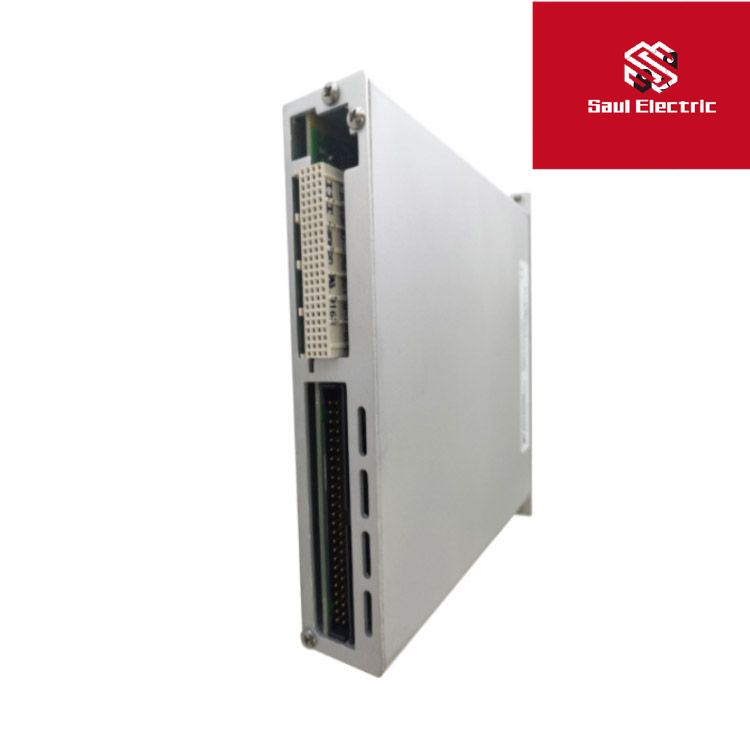

NI 電壓輸入模塊 SCXI-1100 National Instruments。National Instruments SCXI-1100（部件號：776572-00、181690-01）是用于 SCXI 的 32 差分通道電壓輸入模塊。該模塊專為經濟實惠的毫伏、伏特和電流信號調節而設計。所有通道都是多路復用的，可選擇多個增益范圍，并帶有一個可通過跳線選擇的 4 Hz 低通濾波器。這些通道被多路復用到控制 DAQ 儀器的一個通道中。
結果是 DAQ 系統的通道數量更多。一個額外的屏蔽接線端子帶有螺釘端子，用于將信號簡單地連接到 SCXI 1100 模塊。此外，接線盒上還包含一個用于熱電偶冷端補償?shù)臏囟葌鞲衅鳌?/span>冷端參考可以與 NI SCXI-1100 上的 32 個通道復用。另一種選擇是將冷端參考跳線連接到數據采集板的不同通道。NI 設備配有一個 96 針公頭 DIN C 前連接器和一個 50 針公頭帶狀電纜后連接器。直流耦合器件的最大工作電壓為±10 V。
NI SCXI-1100 模塊可與 NI MIO 板一起使用，包括 PC-LPM-16、Lab-LC、Lab-PC+、Lab-PC 和 Lab-NB。但是，這些板只能完成單通道讀??；他們無法掃描模塊。
SCXI-1100 電壓輸入模塊可與各種接線端子一起使用，包括機架安裝式、熱電偶插頭、螺釘端子、BNC 連接器、DIN 導軌安裝、焊針和前置式接線端子。SCXI 1100 可與以下 National Instruments 接線端子一起使用：SCXI-1300、SCXI-1303、SCXI-1308、BNC-2095、TC-2095、TBX-1303、TBX-96 和 SCXI-1310。其中一些接線端子具有額外的功能。例如，SCXI-1310 的一個特點是經濟實惠的連接器和外殼組件。此外，BNC-2095 具有預接線接地參考。TC-2095 具有等溫結構和可切換接地參考。此外，SCXI-1303 具有可插拔接地參考。NI 設備的物理尺寸為 1.2 x 6.8 x 8.0 英寸。
SCXI-1100 可用于校準。雖然各個零件的推薦校準周期各不相同，但大多數零件應每年或每?jī)赡晷?zhǔn)一次以確保準確性。
