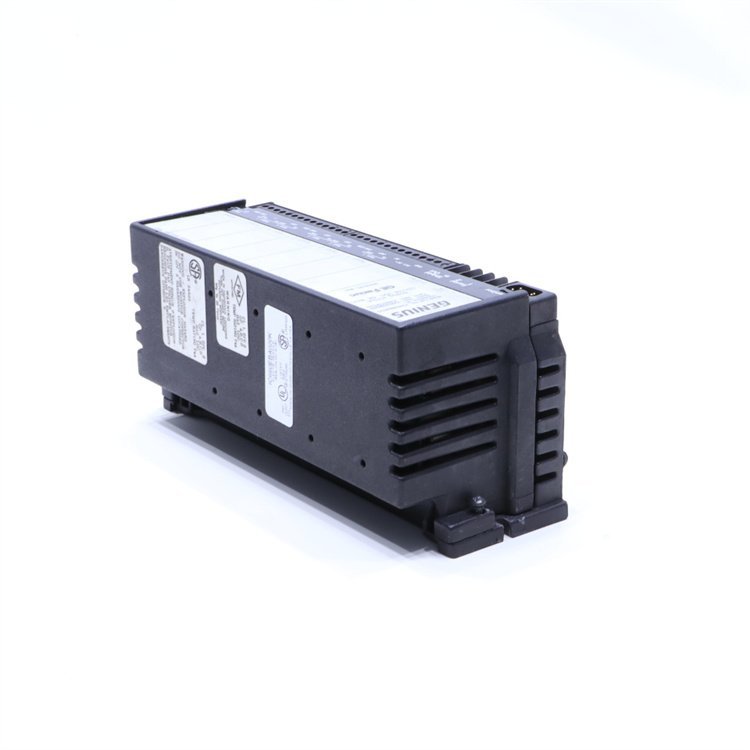

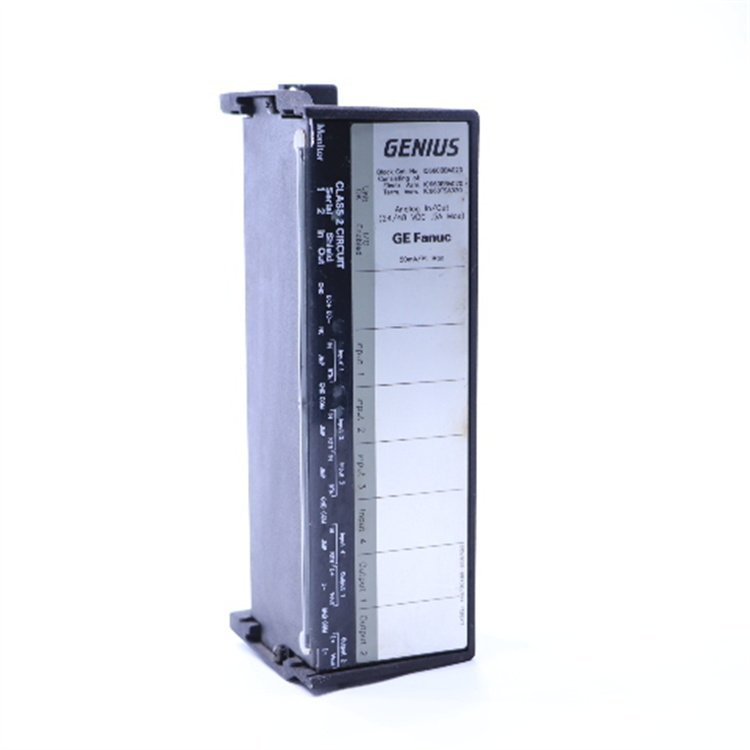

GE IC660BBD025 監測模塊
GE IC660BBD025 監測模塊
GE IC660BBD025 監測模塊
描述:
IC660BBD025是一個天才塊輸入/輸出模塊,以前由通用電氣發那科自動化公司生產,現在隸屬于艾默生自動化公司。該模塊具有三十二(32)個可配置為輸入或輸出的輸入/輸出電路。輸入電路設計為在1.4毫秒的輸入電流處理時間內接受5 / 12 / 24伏直流TTL信號的標稱輸入信號電壓。輸出電路設計為每個電路提供0.5安培的輸出電流,浪涌電流為4安培,持續時間最長為10毫秒。該模塊配有手持監視器(HHM)端口和天才輸入輸出總線終端。
關于IC660BBD025
IC660BBD025是天才輸入/輸出塊系列的塊輸入/輸出。該設備主要用于實現分布式輸入/輸出架構,因?yàn)镮C660BBD025是一個功能齊全的天才輸入/輸出節點,配有三十二(32)個輸入/輸出電路、一個內置的天才通信終端和一個集成的手持監視器(HHM)端口。IC660BBD025的前身是通用電氣發那科自動化公司生產的,然而,該產品系列和其他自動化設備已被艾默生自動化公司收購。該模塊支持遠程安裝,靠近被控制的機器或過程,因?yàn)镮C660BBD025能夠與7500英尺外的控制器通信。它可以直接與90-30系列、90-70系列控制器和其他支持通信協議的控制器以及Genius總線控制器、接口模塊和第三方設備集成。對于12/24 V標稱電源,該模塊的輸入電路接受10至30伏直流范圍;4.9至5.3伏直流電壓范圍,5伏標稱電源,僅在吸收配置。輸入電路的可選濾波時間為1、2、3、4、5、10、20、30、40、50、60、70、80、90或100毫秒,輸入處理時間為1.4毫秒。每個輸出電路的額定電流為0.5安培,浪涌電流為4安培,最長可達10毫秒。該模塊的總輸出電流為16安培,單個輸出延遲為0.5毫秒。狀態LED指示燈配有IC660BBD025,如模塊正常和I/O該模塊還配有可復位的自我保護電路和高級診斷功能。
GE Fanuc Genius I-O IC660BBD025 I/O塊是一個宿I/O塊。它的額定電壓為5、12或24伏DC。它還配有32個輸入/輸出點。該模塊的額定負載電流為0.5安培。輸入/輸出模塊可以與不同的輸入設備、開關和現場設備接口。IC660BBD025輸入/輸出接收器塊可以很容易地配置,它可以用作輸入或輸出設備。該區塊的正面配備了不同的端口和LED指示燈。監控端口位于模塊頂部,可用于連接可編程控制器或監控設備。在監控端口下方,串行端口1和串行端口2以及屏蔽輸入端口和屏蔽輸出端口均可用。
通用電氣發那科IC660BBD025輸入/輸出模塊配有輸入/輸出啟用指示燈和裝置正常指示燈,當整個裝置和輸入/輸出都處于正常運行狀態時,會提醒操作員。塊前面的32個輸入/輸出點都有一個發光二極管,當使用特定的輸入/輸出點時發光。輸入/輸出模塊已通過UL標準和其他工業標準的認證。IC660BBD025輸入/輸出模塊具有內置保護功能,包括過溫、過載和短路保護。這個天才輸入/輸出模塊完全兼容+5伏晶體管邏輯。這個積木很緊湊,它的尺寸有8.83英寸高,3.58英寸寬,4.7英寸深。它僅用8個輸入就能散發11瓦的熱量,用全部32個點就能散發18瓦的熱量。塊與塊之間的隔離為850伏。
IC660BBD025常見問題解答
1.IC660BBD025支持Genius I/O協議嗎?
是的。IC660BBD025和其他Genius輸入/輸出模塊支持Genius協議。
2.IC660BBD025接受的輸入電壓是多少?
IC660BBD025設計用于接受5 / 12 / 24伏直流輸入電壓。
3.IC660BBD025支持的通信距離是多少?
通信距離為7500英尺。
IC660BBD025技術說明
IC660BBD025輸入/輸出模塊是一個5伏、12伏和24伏DC額定32路接收器輸入/輸出模塊。它由通用電氣發那科制造。
