GE IC693PWR322F 電源輸出模塊 IC670ALG310-JA GE IC693PWR322F 電源輸出模塊 IC670ALG310-JA GE IC693PWR322F 電源輸出模塊 IC670ALG310-JA

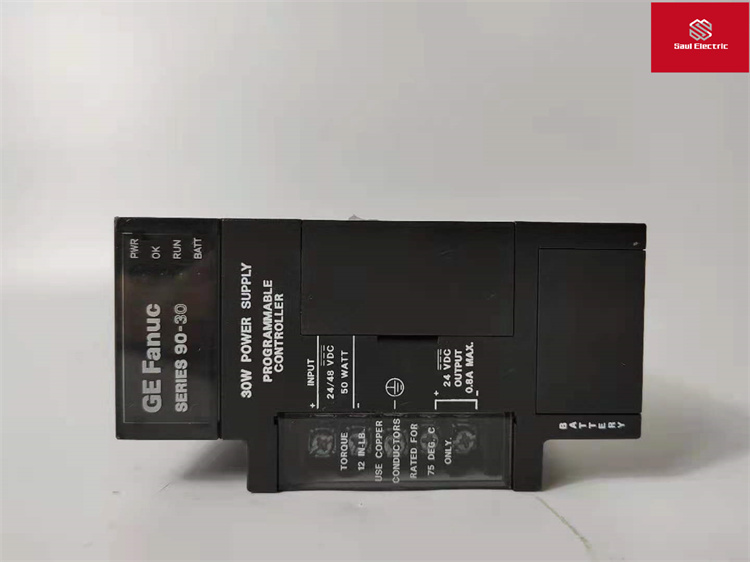

GE IC693PWR322F 電源輸出模塊 IC670ALG310-JA
制造商通用電氣發那科系列90-30 系列零件號IC693PWR322F產品類別標準電源功率輸出30 瓦
標稱額定電壓：24 或 48 伏直流電輸入電壓范圍：21 至 56 伏直流電輸入功率：50 W 全功率承載量：30 瓦在底板上的位置： 最左邊的插槽溝通：RS 485 串口
GE FanucIC693PWR322F標準電源是來自 GE 系列 90-30 標準電源系列的 12/48 伏直流額定標準電源。GE 系列 90-30 標準電源不配備內置電池，與交流電源不同，IC693PWR322F電源的標稱輸入額定值為 24 伏直流或 48 伏直流。IC693PWR322F電源安裝在為任何 90-30 系列 PLC 基板上的標準電源預留的插槽中。IC693PWR322F標準電源的輸入電壓范圍為 18 至 56 伏直流，即使它能夠?qū)⒚總€(gè)輸出電平保持在 18 伏直流的可能輸入值，它也不會在任何初始輸入電壓低于21 伏直流電。像GE大容量電源一樣，IC693PWR322F電源具有 3 個獨立的輸出電壓額定值，即標準 +5 伏直流輸出電壓、24 伏直流隔離輸出電壓和 24 伏直流繼電器輸出電壓。24 伏直流繼電器輸出為所有 90-30 系列繼電器輸出模塊電路供電。 GE Fanuc 90-30系列IC693PWR322F標準電源的24伏直流隔離輸出被一些IC693 I/O模塊內部使用，它也可以用來為24伏直流額定輸入模塊提供外部電源。IC693PWR322F電源具有內置的限流功能，可在發生直接短路故障時自動關閉電源，以保護內部組件免受損壞。它還具有自動量程功能，完全不需要跳線來分配輸入功率電平。IC693PWR322F電源的額定浪涌電流為 4 安培，最短保持時間為 14 毫秒。
GE fanucic693pwr322f24 / 48vdc標準電源。標準單元不包括電池，設計為在標稱輸入12V DC或48V DC下工作，輸出功率為30w。該單元可以通過任何ic693 PLC基板安裝在標準電源插槽中。雖然當輸入電壓低至18 VDC時，它可以保持所有輸出(在規格范圍內)，但它不會在初始輸入電壓低于21 VDC時啟動。電源提供三個獨立輸出。這些是+ 5VDC， + 24VDC繼電器輸出，用于為任何ic693繼電器輸出模塊上的電路供電，并為輸入模塊提供+ 24VDC隔離電源。
當使用此電源時，用戶可以計算特定于其應用程序的功率需求。要做到這一點，首先需要通過檢查ic693 PLC安裝和硬件手冊中列出的規格來確定總輸出負載。這將顯示每個模塊的規格。總輸出負載應乘以1.5，以確定輸入功率值。為計算輸入電流要求，輸入功率除以工作電源電壓。由于工作電源電壓可能會變化，應使用最低測量或估計輸入電壓來確定最大輸入電流。執行此計算的操作人員還應考慮啟動浪涌電流要求，并允許10-20%的變化幅度
