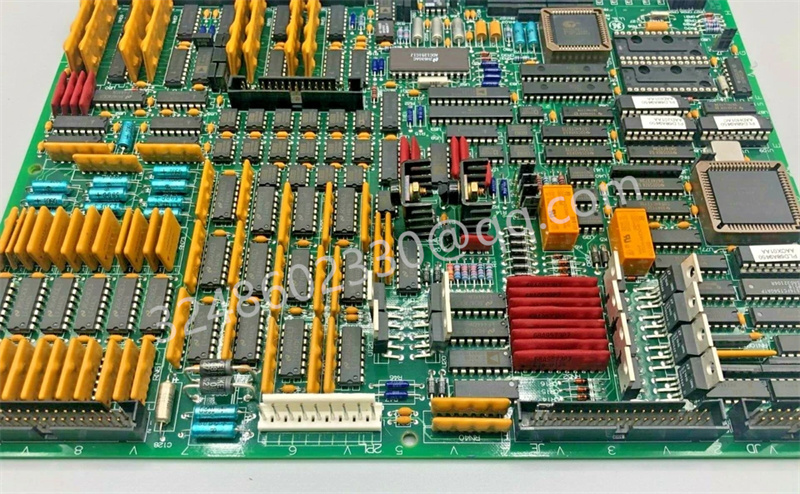

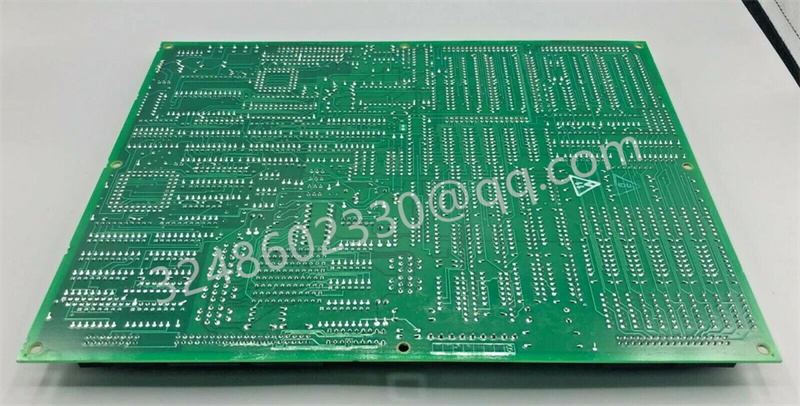

GE DS200TCQAG1B 輸入控制單元

主要特點與優勢

• 信號種類豐富：可處理 ±10 V、4–20 mA、熱電偶、mV 級振動、脈沖轉速、伺服閥驅動等多種模擬量，實現“一張板卡覆蓋全機柜”。
• 三冗余通道：與 Mark V 的 <R>
• 硬件可配置：
  ? 跳線 J1/J2 選擇 4–20 mA 或 0–1 mA 輸出范圍
  ? J5/J6 設定最大 20 mA 或 200 mA 電流輸出
  ? J7 提供 RS-232 診斷口，便于在線測試
• 冷端補償：內置冷端補償電路，直接連接 TBQA 端子板完成熱電偶高精度測溫

技術規格

典型應用

• 燃?xì)廨啓C(jī)控制：讀取排氣溫度熱電偶、壓氣機失速檢測 4–20 mA、燃料流量壓力信號。
• 蒸汽輪機保護：LVDT 位置反饋、軸承振動 mV 信號調理，參與超速、超溫保護邏輯。
• 發電機監控：通過 JE 連接器采集轉速脈沖、電壓、電流信號，實現同期并網。
• 端子板擴展：與 TBQC、TBQB 端子板配合，可快速接入現場 200+ 點模擬量，減少布線成本。

相關產品

• DS200TCPSG1ARE：電源板，為 DS200TCQAG1B 提供 ±12 V、+5 V 與監控信號。
• DS200TBCAG1A：端子板，完成現場信號轉接與浪涌保護。
• DS200CPU671：Mark V 主處理器，執行由 DS200TCQAG1B 送來的調理數據的安全控制算法。
