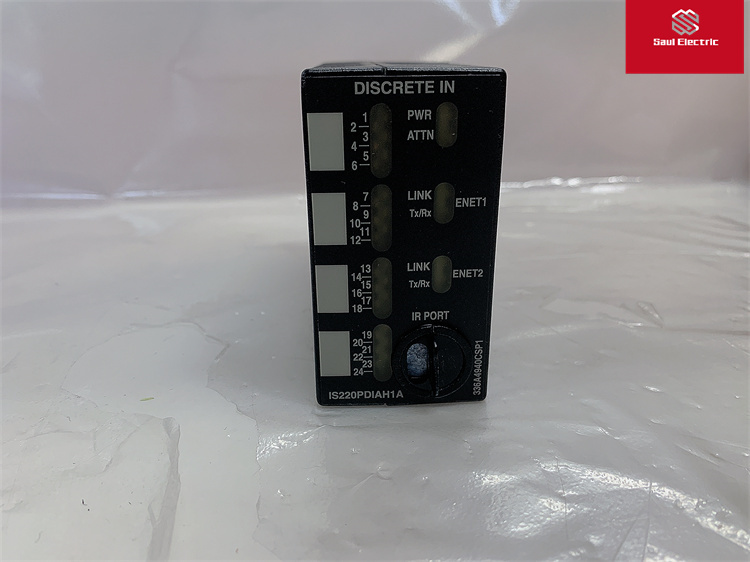

GE美國IS220PDIAH1A離散輸入模塊是一款由通用電氣（GE）制造的高性能模塊，主要用于工業自動化和控制系統，特別是燃?xì)廨啓C(jī)控制系統中的Mark VIe系列。以下是關于該模塊的詳細介紹：
一、基本信息
- 型號：IS220PDIAH1A
- 制造商：通用電氣（GE）
- 系列：Mark VIe系列
- 類型：離散輸入模塊
二、技術特點
- 電氣連接：
- 一個或兩個I/O以太網網絡與離散輸入端子板之間的電氣連接由離散輸入（PDIA）包提供。
- 該組件支持多達24個觸點輸入，以及特定于端子板和PDIA的反饋信號。
- 硬件設計：
- 包括一個專門用于離散輸入功能的采集板和一個由所有Mark VIe分布式I/O包共享的處理器板。
- 帶有電壓感應的TICI型隔離離散輸入板連接。
- 雙RJ45以太網端口和三針電源輸入為電池組提供系統輸入。
- 內部功能：
- 具有RAM和閃存的快速處理器，確保高效的數據處理。
- 兩個完全獨立的10/100以太網端口，提供高可靠性和容錯性。
- 硬件復位和看門狗定時器電路，確保系統穩定運行。
- 內部溫度傳感器和指示狀態的LED，便于故障診斷和維護。
- 電源與啟動：
- 輸入電源通過軟啟動電路逐漸升高處理器板上的可用電壓，以保護系統免受電流浪涌的影響。
- 處理器復位關閉，本地電源按順序打開，完成自檢例程后，處理器從特定于I/O包或模塊類型的閃存中加載應用程序代碼。
三、應用環境
- 環境溫度范圍：IS220PDIAH1A模塊的環境溫度范圍廣泛，通?？稍?30°C至65°C（另一說法為-30°C至60°C）的范圍內正常工作。
- 認證：該模塊可能帶有特定的認證，如ULE207685，用于非危險、I類2區IIC組和I類2區A、B、C和D位置。在ATEX 2區IIC組位置使用時需要特定認證，如UL DEMKO 12 ATEX 1114875X。
四、應用領域
IS220PDIAH1A離散輸入模塊廣泛應用于工業自動化和控制系統，特別是燃?xì)廨啓C(jī)控制系統。它能夠?qū)Ω鞣N不同的輸入信號進行采集和處理，并將處理后的數據傳輸給PLC或其他控制設備，以實現自動化控制和監測。該模塊的高精度、高穩定性和高可靠性使其能夠適應各種惡劣的工作環境，并在工業自動化和控制系統中發揮重要作用。
五、注意事項
- 在安裝和使用IS220PDIAH1A模塊時，請務必遵循通用電氣的官方文檔和指南，以確保正確安裝和配置。
- 請注意檢查模塊的電源和通信連接，以確保其正常工作。
- 在使用過程中，如發現任何異?；蚬收希?qǐng)及時聯系通用電氣的技術支持或相關服務商進行處理
