A6824 / A6824R 接口卡是 A6000 機器監控系統的一個組件。

該卡用于定期記錄監控?cái)?shù)據。捕獲的數據通過傳輸

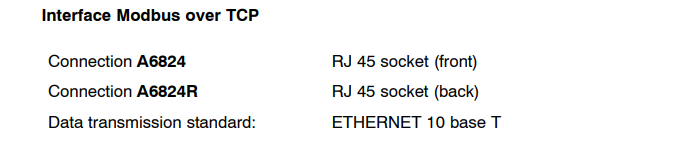

Modbus RTU 或 Modbus over TCP 接口。

該卡有 6 條 RS 485 總線。每條線路最多可為 8 臺 A6000 顯示器提供服務。經過

通過配置，可以將監視器分配給接口卡的總線。

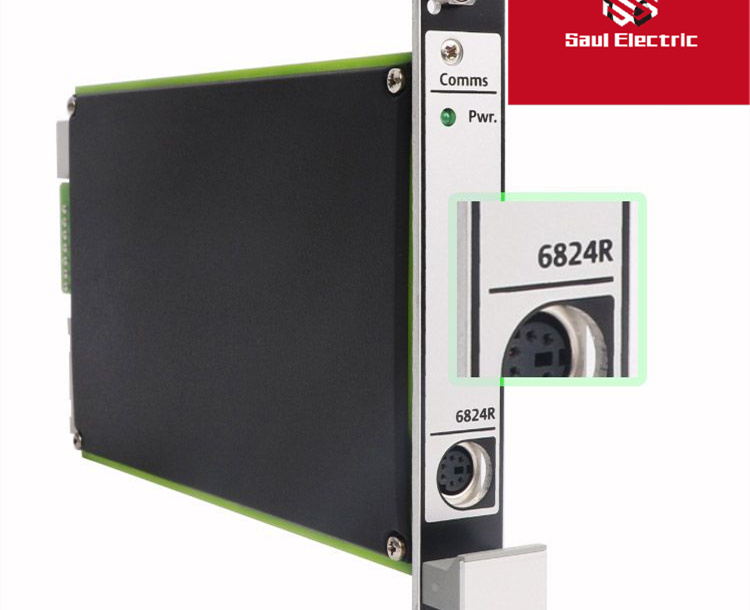

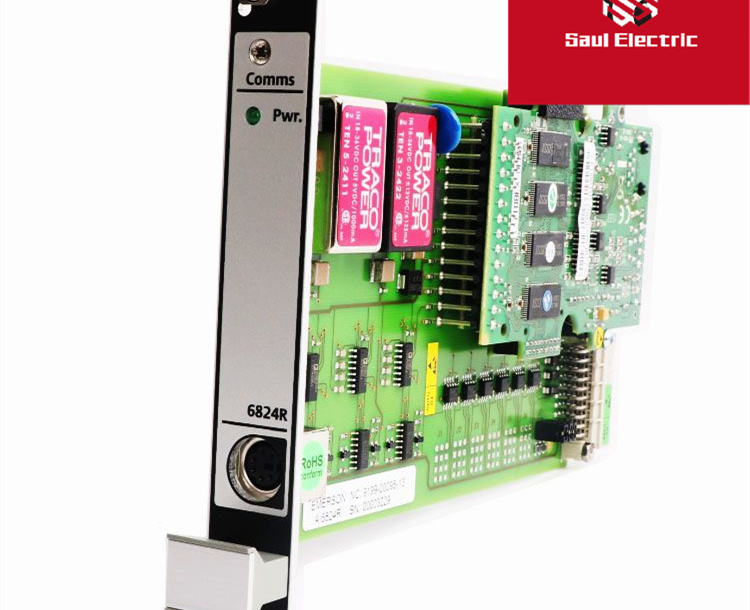

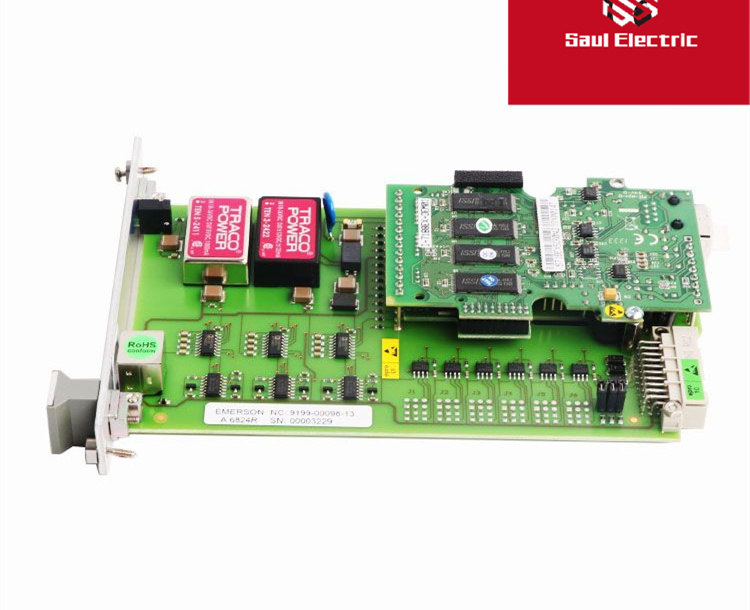

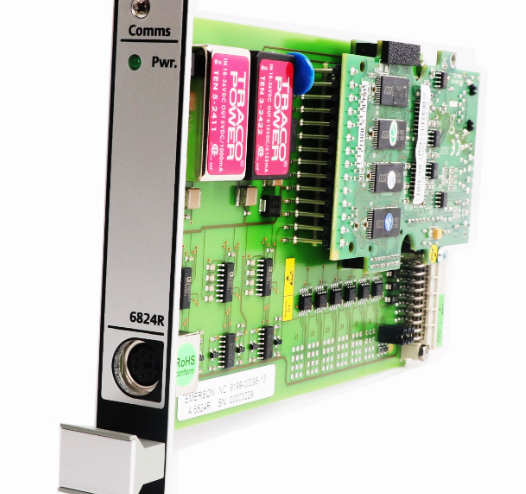

EMERSON A6824R 9199-00098-13 Modbus 通信 (4HP)。使用艾默生無線網關實施可靠且安全的無線基礎設施

CSI 6500 機械健康監測儀

A6824/ A6824R，網關 6x RS485 到 Modbus RTU 和 TCP/IP

為安全使用顯示器，請遵守“接口卡 A6824 / A6824R”（訂貨號：6110?90090）的使用說明。您可以在組態軟件 CD 上以 pdf 數據文件的形式找到該說明。其中，它包含有關配置和使用 A6824 / A6824R 的有用信息。

為確保顯示器的安全操作并允許設置所有功能，必須僅使用最新版本的配置軟件（2.08 版或更高版本）和操作手冊。

使用舊的操作手冊或過時的配置程序可能會導致測量功能出現故障或受到限制。

安裝和裝配

安裝 A6824 / A6824R 網關需要在 19” 機架或其他 Intermas 兼容外殼中準備好 3U 插槽。

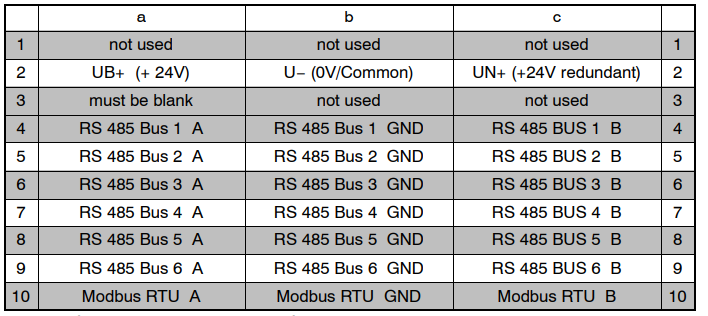

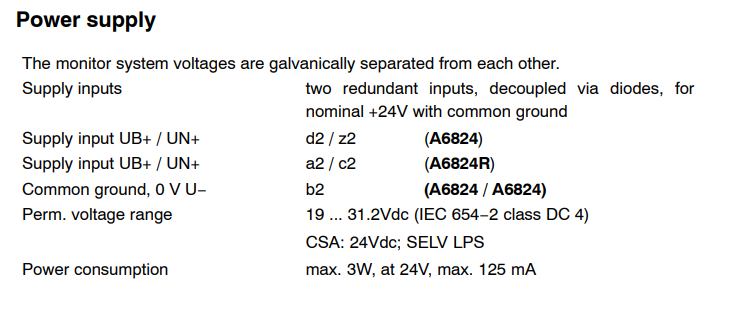

要使用 A6824R，插槽必須配備 30 針插頭連接器（DIN 41612/IEC60603 設計 C/3）。下表列出了引腳分配。

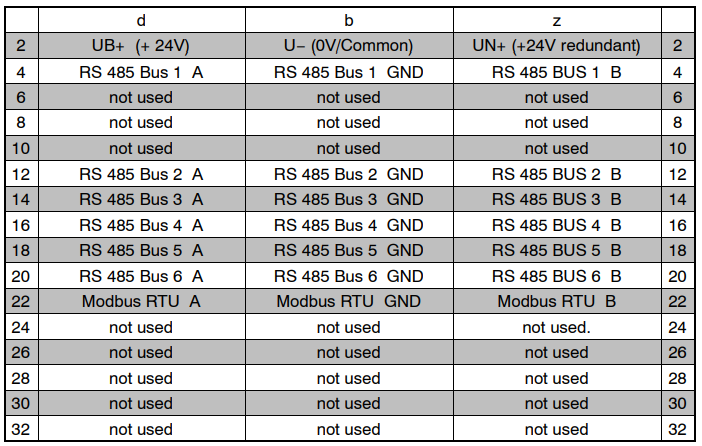

要使用 A6824，插槽必須配備 48 針插頭連接器（DIN 41612，設計

女 48 男）。下表列出了引腳分配。

RS485

為了 RS 485 總線的無故障運行，需要在總線的第一個和最后一個設備上進行電氣終端。這意味著必須在 A6824 / A6824R 接口轉換器旁邊的線路“A”和“B”之間以及總線上物理上最后一個設備處安裝一個 120 歐姆電阻器。此外，在總線的第一個或最后一個設備上，“A”線必須通過一個上拉電阻連接到 +5V，“B”線必須通過一個下拉電阻連接到地。

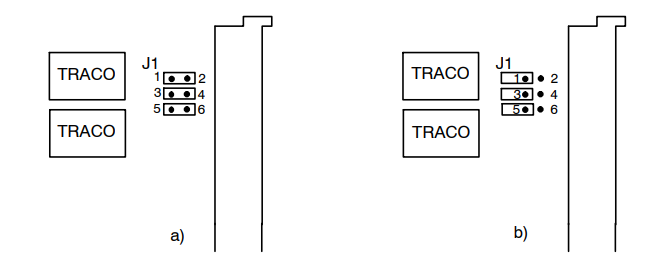

通過使用 A6824，這可以通過網關卡上的插入式跳線來完成。圖中顯示了 6 條 RS 485 總線線路的跳線位置。

要激活總線終結器并將線路“A”和“B”放置在參考點上，請如圖 a) 所示插入跳線。圖 b) 顯示了停用總線終端和開放參考的跳線位置。

? 跳線 1?2 閉合：總線的“B”線通過下拉電阻接地

? 跳線 3?4 閉合：“A”和“B”之間的電阻為 120 歐姆

? 跳線 5?6 閉合：總線的“A”線通過上拉電阻連接到 +5 V

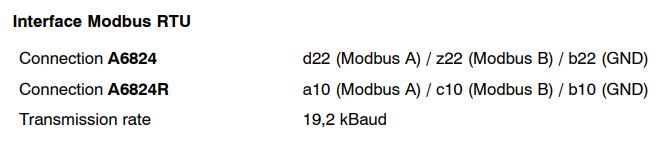

Modbus RTU接口

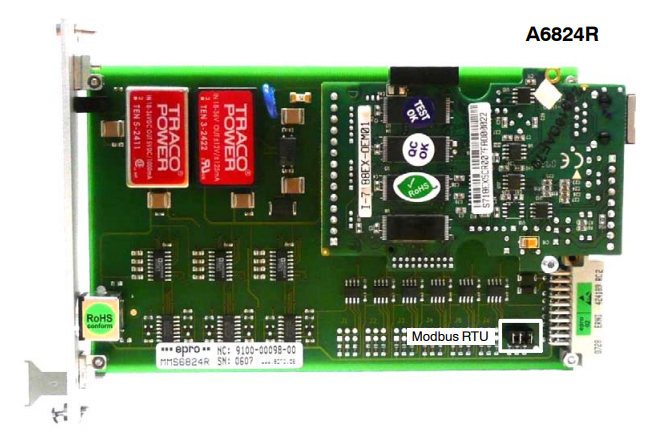

Modbus RTU 協議通過附加的 RS 485 接口輸出。下圖中，Modbus RTU 接口的跳線用白框標出。

A6824

安裝

1. 安裝顯示器前檢查插槽接線。

2.將網關A6824/A6824R推入準備好的插槽中，輕壓

插入插頭連接器。

3. 用手?jǐn)Q緊前面板上的兩個固定螺絲以固定網關。
