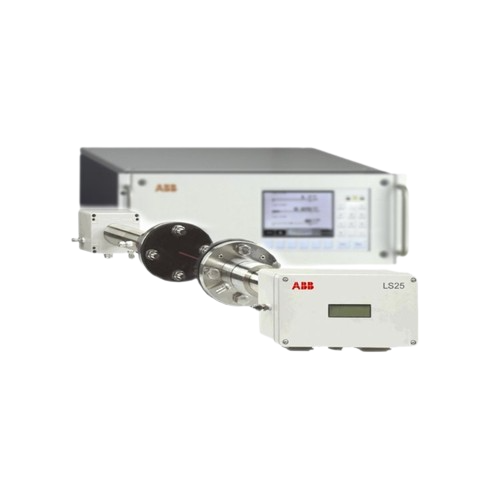

ABB A02000-LS25 激光分析儀/連續氣體分析儀 AO2020
1簡介1.1測量原理
AO2000-LS25是一種光學儀器，其基本原理是過程一側的發射器單元向過程對側的接收器單元發射紅外激光，然后測量過程中的氣體分子對光的吸收量。
其測量原理叫做紅外單吸收線光譜法，以大多數氣體吸收特定波長的光為基礎。吸收量與過程中氣體濃度成正函數關系。圖1-1對測量原理進行了說明。
圖中文字:
Transmitter:發射器Path:光程Receiver :接收器Gas:氣體Transmission:傳輸Absorption line:吸收線

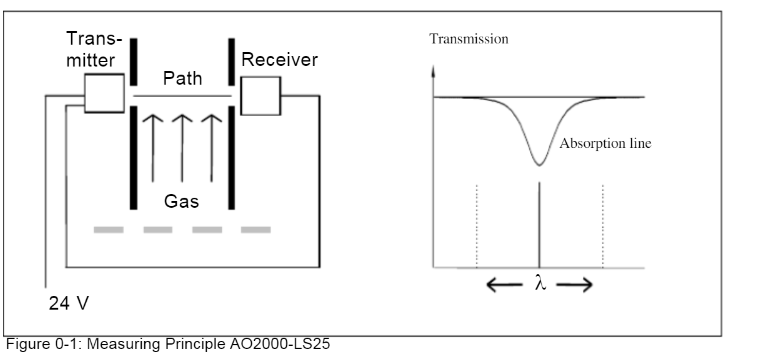

圖1-1: AO2000-LS25測量原理
在所選的吸收線上對二極管激光波長進行掃描，由于在二極管激光器和探測器之間光程上特定氣體分子的吸收，所測的光強度是激光波長的函數。為了提高靈敏度，采用了波長調制技術:在掃描吸收線時，激光波長會被輕微的調制。探測器信號被分解為激光調制頻率的諧波的頻率成分。第二個諧波信號被用于測量吸收氣體的濃度。
由于其他氣體在此特定波長無吸收線，因此不會受其他氣體直接干擾。被測氣體的濃度與吸收線幅度成比例。
但是，還有另外一種干擾，這種干擾可能會影響被測氣體的濃度。這就是由分子碰撞而產生的線展寬。不同類型的分子可能會有不同的吸收線展寬。例如，當水蒸氣的含量從0%上升到30%時（假設溫度上升），吸收線的線寬會變化1.5倍。如果所有其他氣體參數保持恒定，這將使吸收線幅度減小相同的量。如果沒有考慮吸收線寬度的變化，這將使被測氣體的濃度相應地減小。普通的紅外氣體監測器常常會受到這種干擾。AO2000-LS25能夠自動補償由其他氣體所產生的吸收線寬度的差異。補償?shù)姆椒ㄊ菑南冗M(jìn)的數字濾波技術測量的第二諧波信號中提取線寬信息。這使AO2000-LS25對測量區域中的其他氣體完全不敏感，也就是說沒有任何干擾。這種自動線寬補償功能是一選項，可以取消。
注意:AO2000-LS25只測量具有自由分子的特定氣體，因此對與某些其他分子結合成的復合分子和附著或在微粒和液滴中溶解的分子不敏感。在將測量結果與其他測量技術的結果進行比較時，應注意這些問題。
1.2儀器說明
AO2000-LS25包括三個不同的單元:·帶有吹掃單元的發射器單元
·帶有吹掃單元的接收器單元.電源
發射器單元使用標準的DN50法蘭與測量區連接。該單元包括一個溫度穩定的二極管激光器、準直光學系統和主電路板。激光器被調制到特定的波長和頻率，使其能夠進行氣體探測。每種被測氣體都有其特定的波長，在0.7-2um 范圍內。通過變化直流電源電流,可在氣體的吸收線上掃描激光器波長。
發射器單元也包括主電路板和顯示器。通過RS232連接線，個人計算機可以與此主電路板進行通信，從而能夠?qū)υ搩x器進行維護和標定。
接收器單元使用標準DN50法蘭與測量區進行連接。該單元包括一個透鏡，能夠?qū)⒓す饩劢褂谔綔y(cè)器上。探測的信號被放大，然后通過電纜被傳輸?shù)桨l(fā)射器單元。
圖中文字:
Transmitter Unit ( Laser):發射器單元（激光器)Receiver Unit( Detector):接收器單元（探測器)Purge Gas Outlet:吹掃氣出口
Purge Gas Inlet:吹掃氣入口Process Gas:過程氣
Optical Path Length:光程長度Calibration Gas Inlet:標定氣入口Calibration Gas Outlet:標定氣出口Purge Gas Inlet:吹掃氣入口
Purge Gas Outlet:吹掃氣出口Ethernet:以太網
Power Supply:電源
Service Laptop:維護筆記本電腦
CAT.5 for outdoor use resp.direct burial, UV resistant, PVC double outer shealth:CAT.5戶外使用，直埋，防紫外線，PVC雙層外殼
AO2000 Central Unit:A02000中央單元
圖1-2:儀器電子結構圖
發射器和接收器單元都具有IP67的防護等級，標準的光學窗能夠承受6bar(絕壓）的壓力。它們與集成的吹掃和準直單元相連，吹掃準直單元直接與安裝在過程上的DN50法蘭相連。光學準直易于操作并且可靠，吹掃可防止灰塵和其他污染物落在光學窗上。圖1-2顯示了該儀器的電路結構圖。發射器的電子部件可進行所有計算和監測操作。RS-232維護端口在安裝、標定及需要維護時與一臺外部計算機連接。這一端口在通常情況下不使用。

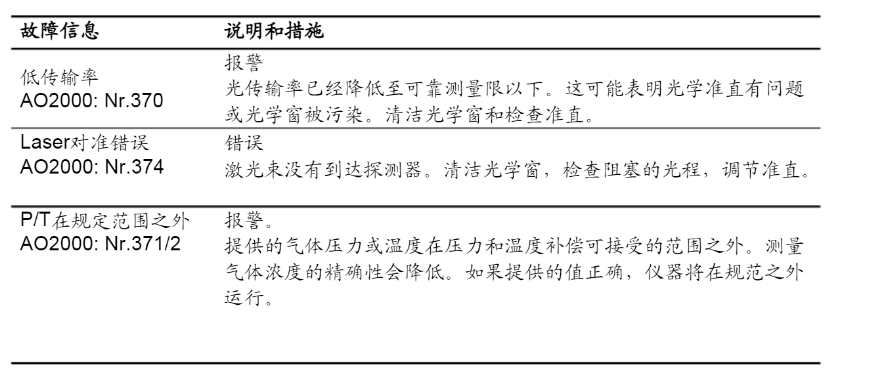

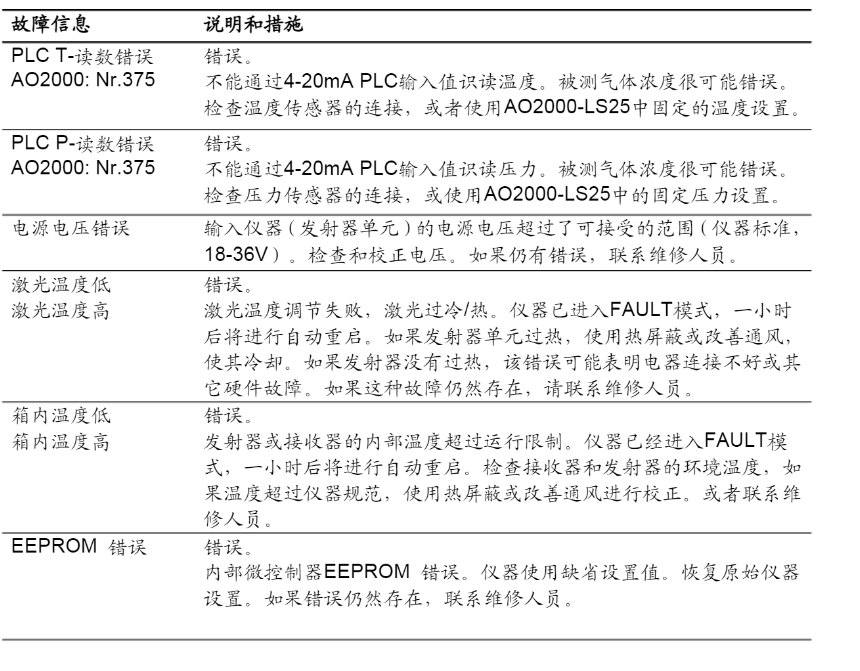

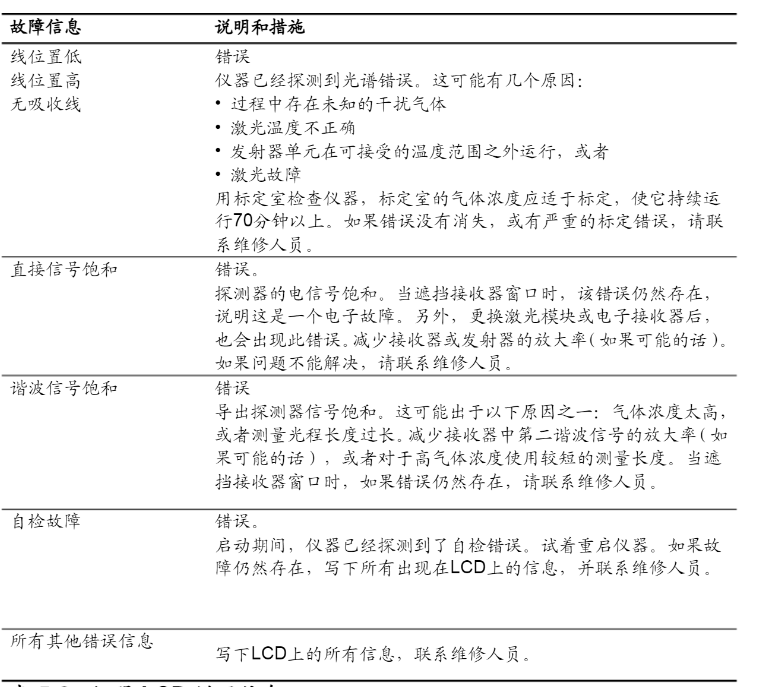

LCD連續顯示氣體濃度、激光束傳輸率和儀器狀況（報警和故障信息）。5.3部分介紹了不同故障的信息。
1.3軟件
AO2000-LS25的軟件包括兩個程序:
·一個程序?qū)τ谟脩魜?lái)說是隱藏的，集成在CPU電路中，通過CPU上的微控制器運
行。該程序可執行所有必要的計算和自我監控功能。
·另一個程序通過RS232連接，在標準計算機上運行。該程序在安裝、維護和標定時
可與儀器進行通信。
操作員主要在安裝和標定時需要使用基于計算機的程序，而在儀器的日常操作中不需要使用該程序。詳情請見第4章。
1.4激光器分類
AO2000-LS25中使用的二極管激光器在700-2000納米的近紅外光譜內進行操作，具體情況決定于被測氣體。這種激光器具有輸出能量，最新版本的lEC 60825-1將
Ao2000-LS25分類為一級激光產品。
注意:激光器發射不可見光!
準備
2.1工具和其他設備
安裝和標定儀器時需要以下設備:·2個開口扳手，用于M16螺栓
·1個5 mm艾倫內六角扳手，用于擰緊法蘭上的鎖定螺釘. 1臺計算機(386或更高)，在安裝l標定l存儲數據時使用·1個2.5 mm的一字改錐，用于電氣連接
2.2測量點的流動狀態
當決定AO2000-LS25的安裝位置時,我們建議測量點前的直管道至少應是管道直徑的5倍，測量點后的直管道至少應是管道直徑2倍。
2.3監測器的安裝位置

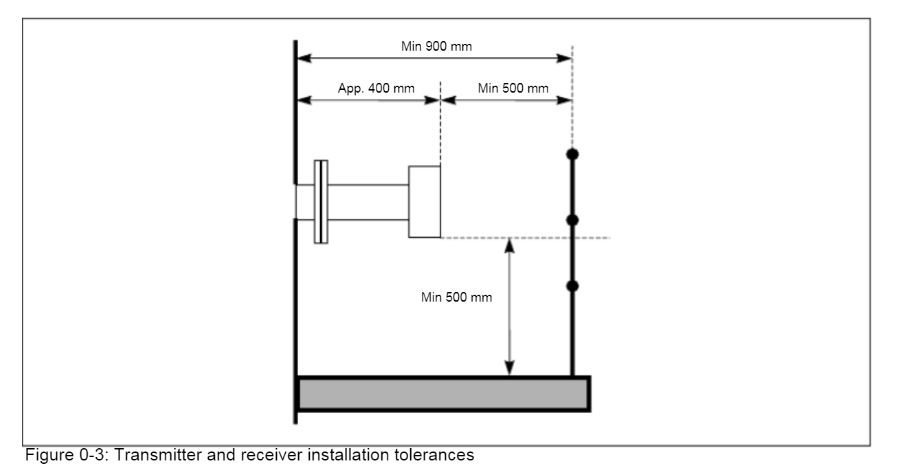

發射器和接收器應很容易接觸到。人應該能夠站在發射器或接收器前方，用兩個標準扳手調節M16固定螺栓。對于接收器，到固定在過程上的法蘭至少有1米的空間，如圖2-1所示。
圖2-1:發射器和接收器安裝容差
2.4 法蘭和過程孔的要求
監測器需要兩個位置相對的孔，其直徑至少為50毫米。用于連接的標準法蘭為
DN50/PN10，其內徑為50毫米，外徑為165毫米。這些法蘭可以直接焊接到過程上，或?yàn)榱税踩鹨?jiàn)，成為連接到過程上閥的一部分。圖2-2顯示了這兩種情況。

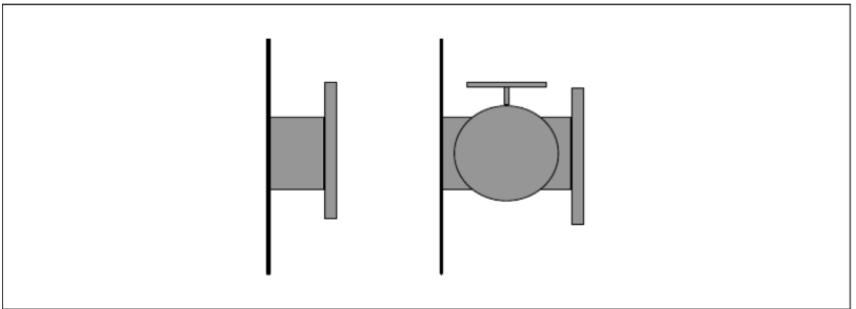

圖2-2:裝有和沒裝閥的法蘭
AO2000-LS25帶有調節機構，能夠傾斜法蘭。但焊接到過程上的法蘭最初應基本滿足圖2-3和圖2-4所示的規范。

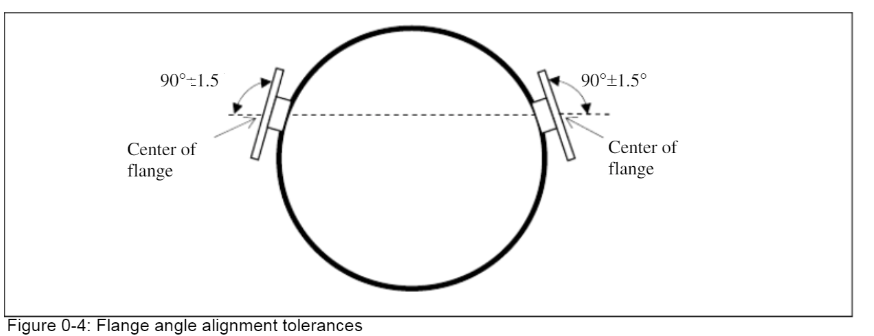

法蘭的傾斜角度應小于1.5°，如圖2-3所示。
圖中文字:
Center of flange:法蘭中心點
圖2-3:法蘭傾角容差

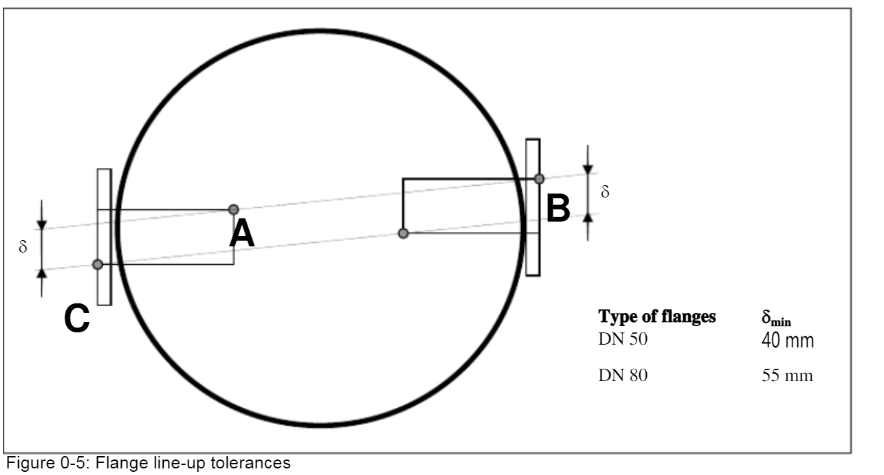

平行線AB和CD（圖2-4）之間的距離à應滿足表中的要求，以確保該管狀結構不會遮蔽激光束。
圖中文字:
Type of flanges:法蘭型號
圖2-4:法蘭對準容差
在儀器進行調節和對準后，所允許的激光束和接收器中軸之間由于溫度或震動影響而產生的最大角度偏差為±0.3，這樣才不會對測量產生影響。
2.5電纜和電氣連接
發射器和接收器用專用電纜（接收電纜）連接。沒有經過ABB的允許，此電纜不能更換，電纜長度要小于25米，否則將影響標定或儀器的精度。
維護用計算機電纜為3米長，可擴展到10米，無論什么時候使用維護計算機，都必須靠近發射器單元。
如果安裝時必須進行電氣連接，請參考第6章了解詳細信息。
3安裝
3.1安裝和調節
1Transmitter electronics and housing
7 Calibration cell inlet
2Mounting nut
8Receiver electronics and housing
3 Optical window
9 DC power cable
4Adapter ring
10 Receiver cable
5Alignment and purging unit(DN50 flange)
11 LCD display
6Purging gas inlet

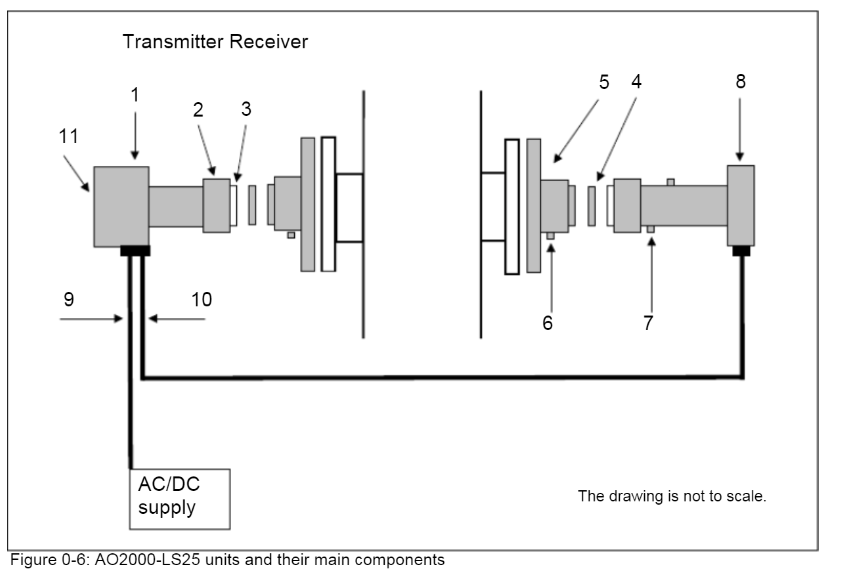

本部分所描述的安裝程序請參考圖3-1。
圖中文字:
Transmitter:發射器Receiver:接收器
AC/DC supply: AC/DC電源
The drawing is not to scale:本圖并非按比例
圖3-1:AO2000-LS25及其主要部件
1發射器電子組件和外殼
2裝配螺帽
3光學窗4連接環
5調節和吹掃單元（ DN50法蘭)6吹掃氣入口
7標定室入口
8接收器電子組件和外殼直流電源電纜
10接收器電纜11LCD液晶顯示器
3.1.1 AO2000-LS25安裝
安裝前，請閱讀所有說明。
所有外部部件都由不銹鋼制成。安裝前，使用適用的油脂潤滑所有螺紋。接收器和發射器都帶有在工廠安裝的光學窗。光字窗不能取下，它們的角位不能改變。這對于成功地準直很重要。在連接電纜之前，確保電源斷開。請注意，該電源插頭是斷開裝置（儀器上沒有獨立的電源開關），并且應該放在操作者容易接觸的位置。外部必須安裝電源保險絲。
按照以下步驟安裝儀器。
1.利用4個M16x60螺栓將發射器準直和吹掃單元（5）安裝到過程法蘭上
（參考圖3-3）。每側的四個螺栓必須擰緊，壓緊大型O形環。安裝發射器準直和吹掃單元之前，調節4個鎖定螺釘，以確保安裝良好和○形環壓縮均勻。
2.按照3.1.2部分所示，安裝吹掃氣。
3.打開吹掃氣。請參考3.1.2部分了解詳細信息。
4．將窗口連接環（4）放到準直單元上。確保準直單元上的O形環緊固、光滑。調節準直單元上的導向釘，必須固定在連接環的孔中。
5.將一個O形環（沒有涂油脂）放在連接環上，將發射器與準直單元連接起來。連接環上的導向釘，必須固定在發射器窗口的孔中。擰緊發射器裝配螺帽。
6.重復步驟1-5，安裝接收器。
7.如果出廠時沒有連接,將兩條電纜安裝到發射器上(主電源和接收器電纜,如圖6-1)。請參考6.3部分的表6-2和表6-3。

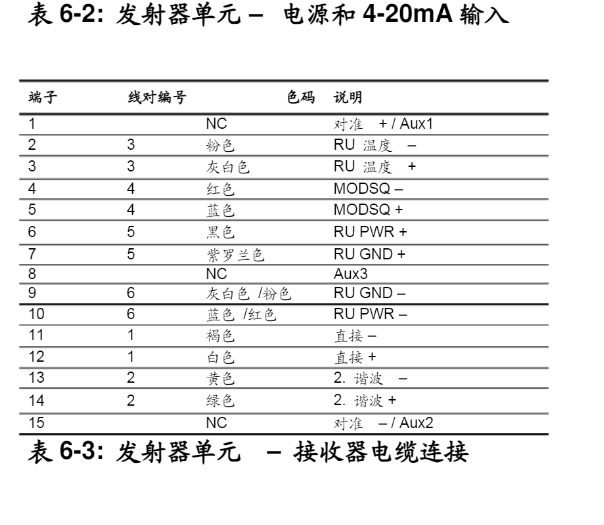

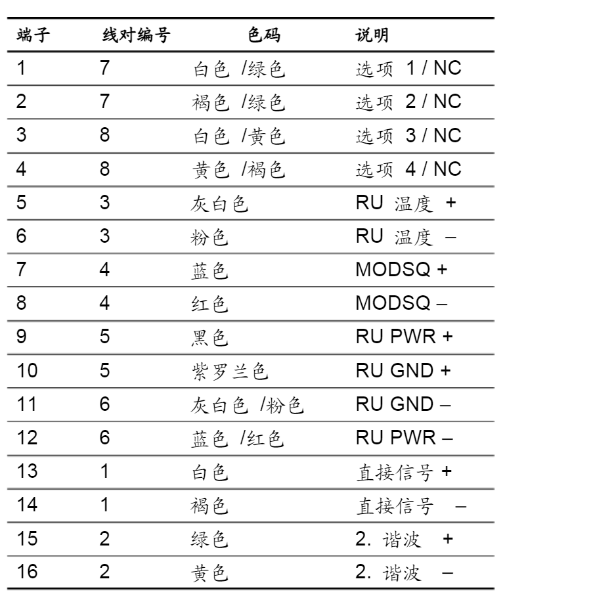

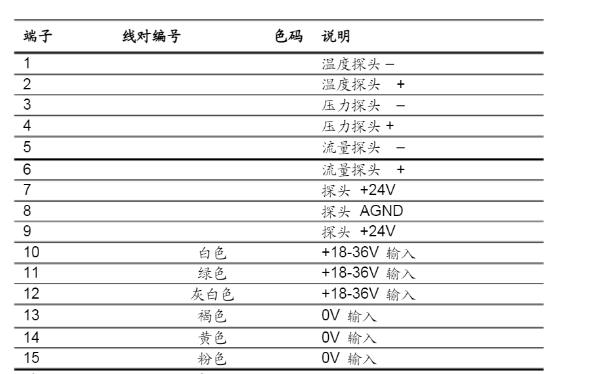

8．如果出廠時沒有連接，請將接收器電纜連接到接收器上(請參考6.2部分的表6-1)。9.連接24V的電源。24V電纜的長度不能加長!
現在AO2000-LS25可以通電了。3.2部分描述了詳細程序。
3.1.3發射器單元和接收器單元的吹掃
對于發射器單元和接收器單元的吹掃，圖3-2對氣流的方向進行了說明。由于這些裝置的內部有光學表面，因此應確保吹掃氣的清潔，有時還需對吹掃氣進行過濾。請注意，所謂的“儀表空氣"可能包括一些油和水。如果接收器和發射器被這種氣體吹掃，經過很短的一段時間后，它們可能就會永久的損壞。我們強烈建議使用氮?dú)庾鳛榇祾邭怏w。吹掃氣流不能過大,以免造成裝置內部的壓力過大。我們建議將氣流減小到0.5升/分鐘。如果氣流被堵塞，該裝置能夠在1小時的時間內保留99.5%以上的吹掃氣。
圖中文字:
Transmitter Unit (Laser):發射器（激光)
Purge Gas Outlet:吹掃氣出口For Low-o2 Applications:低O2應用Purge Gas Inlet:吹掃氣入口
lnstallation by Customer:客戶安裝
Flange Purge with Instrument Air or N2:使用儀表空氣或N2吹掃法蘭
( Dust and oil Free，Pressure and Flow Depend on Process Data):（無灰塵無油，壓力和流量決定于過程數據)Receiver Unit (Detector):接收器（探測器)
Process Gas:過程氣體
Optical Path Length:光程長度
Optical Path:光程
圖3-2:發射器和接收器的吹掃
3.2啟動
根據前面的要求完成發射器和接收器的安裝后，AO2000-LS25即可啟動。該系統的啟動包括3個主要操作:
·啟動電子單元（參考3.2.1部分)·準直發射器（參考3.3.1部分)·準直接收器（參考3.3.2部分)
3.2.1啟動電子單元

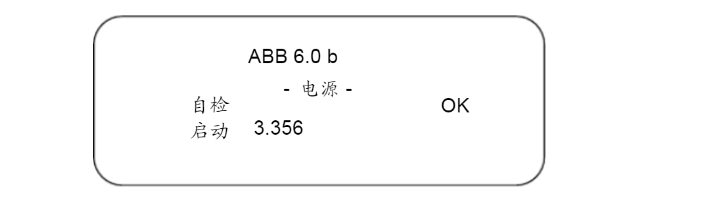

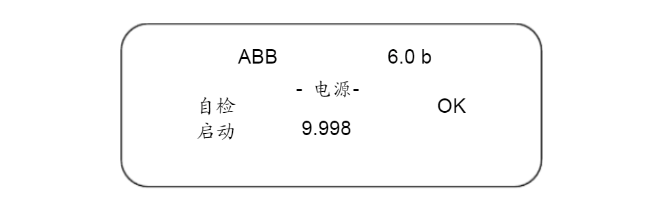

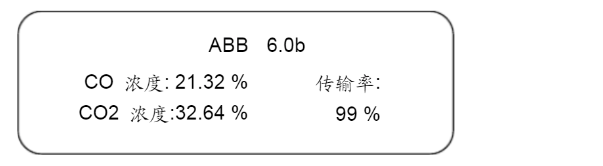

接通電子單元。發射器單元上的LCD將進入啟動模式，如下圖顯示:
啟動順序?qū)⒋_保激光器在接通之前，被調整到合適的溫度，儀器將對所有系統進行自檢。開啟激光器需要大約5秒鐘的時間。
激光器啟動后，LCD可能顯示“激光器對準錯誤(Laser line-up error)"和“傳輸率低(Low transmission )"。這是正常情況，表明接收器和發射器單元未準直，也說是語，激光束沒能打到接收器單元內部的探測器上。
3.3使用紅色激光調準夾具準直發射器/接收器
3.3.1發射器單元的準直
準直操作的必要工具和設備有:
1個紅色激光調準夾具
2個準直法蘭的扳手(M16 )
1個用于鎖定螺釘?shù)?mm艾倫內六角扳手
圖中文字:
Cross-sectional view:橫截面視圖Flange:法蘭
STACK WALL:過程壁Front view:前視圖
Locking screws;鎖定螺釘Adjustment screws:準直螺釘

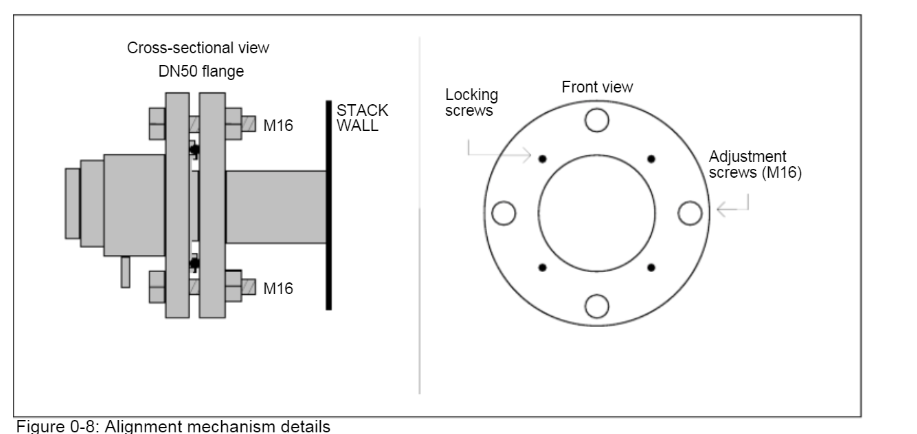

圖3-3:準直機構細節
圖中文字:
Red laser alignment jig:紅色激光調準夾具Cross-sectional view:橫截面視圖
Flange:法蘭
STACK WALL:過程壁

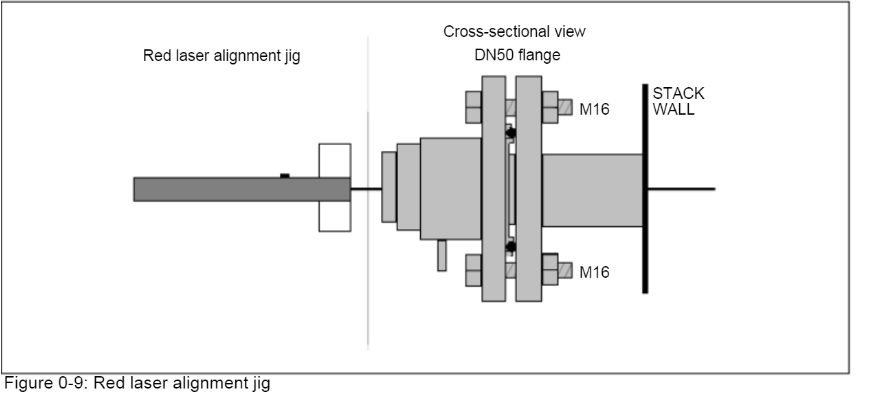

圖3-4:紅色激光調準夾具
1.使儀器保持通電狀態，通過松動相應的裝配螺帽，使發射器和接收器單元與它們的準直裝置斷開連接。來自發射器的激光束不可見。不要直接目視發射器!
2.從發射器準直裝置上拆下連接環（圖3-1中的4號）。
3.使用所提供的裝配螺栓將紅色激光調準夾具安裝在發射器一側，將激光束定位在接收器一側。按照?qǐng)D3-3所示，松動發射器單元吹掃法蘭上的準直螺釘，小心地上下左右移動它，將激光束定位在接收器孔中。（可能需要兩個人)
4.看到激光束后，小心調節發射器一側的準直螺釘，使激光束進入孔中央。擰緊發射器一側鎖定螺釘，鎖定該準直螺釘，檢查準直是否改變。
5.現在，激光束位于中央，但不一定與接收器單元的光軸平行。以下部分描述了準直接收器單元的步聚以使AO2000-LS25信號達到最大。
3.3.2接收器單元的準直
1．從接收器準直單元上拆下連接環（圖3-1中的4號)。
2.從發射器一側使紅色激光調準夾具斷開連接，然后將它安裝在接收器一側。將激光束定位在發射器一側。按照?qǐng)D3-3所示，松動接收器單元吹掃法蘭上的準直螺釘，小心地上下左右移動它，將激光束定位在發射器孔中。（可能需要兩個人)
3.看到激光束后，小心調節接收器一側的準直螺釘，使激光束進入孔中央。擰緊接收器一側鎖定螺釘，鎖定該準直螺釘，檢查準直是否改變。
成功完成前面的操作后，重新安裝發射器和接收器，使用計算機和AO2000-LS25軟件正確設置安裝和過程參數，以便進行正確的測量。
第4章說明了這些參數的設置。
3.3.3隔離法蘭
對于應用于有毒氣體和高腐蝕性氣體，尤其在高壓下，第一個法蘭必須是隔離法蘭，使過程與AO2000-LS25隔離。在這些情況下，為了對法蘭進行維護，需要一個關斷閥。隔離法蘭必須依過程而定。如果需要，按照3.1.2部分的說明對隔離法蘭進行吹掃。由于有額外的窗口，傳輸率將會有一定的損失。AO2000-LS25將安裝于隔離法蘭上。拆卸隔離法蘭之前，確保過程氣被關斷且安全，或關斷閥和法蘭之間的空間被徹底吹掃，確保沒有有害氣體泄漏。

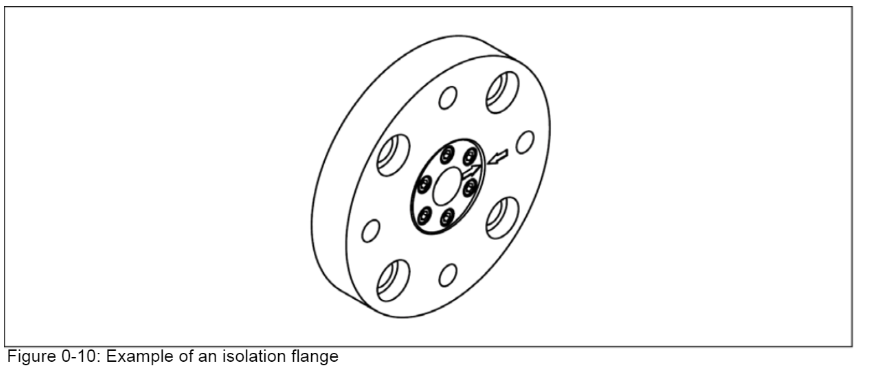

圖3-5:隔離法蘭示例
3.4最大信號的調節
為了確保信號最大，可通過測量探測器“直接信號"，對發射器和接收器進行最后準直:1．將帶有浮動輸入的伏特計（電池供電）與以下測量點之一進行連接:
·打開發射器單元電子箱，將伏特計與直接信號的正、負端連接起來，或者
將伏特計“+"極與電纜1號接頭連接起來，伏特計“”極與接收器接線端子的15號接頭連接起來（請見圖6-1 )，或者
·打開接收器單元電子箱。將伏特計“+”極與電纜14號接頭連接起來，伏特計“”極
與接收器單元的13號接頭連接起來。
2.調節發射器螺釘，使伏特計讀數最大化。3．調節接收器螺釘，使伏特計讀數最大化。4.重復步驟2和3，進一步改善伏特計讀數。5.擰緊和鎖定螺釘，檢查準直否發生變化。6.使伏特計斷開連接，關閉相應單元電子箱。
3.5軟件安裝
本儀器所提供的軟件基于MS DOS或Windows，運行于386或更高配置的計算機上。按照以下步驟安裝程序:
1．從軟盤上將軟件復制到硬盤上的“AO2000-LS25"路徑下。2.現在可將軟盤取出，當作備份保存起來。
3.使用所供的RS232電纜，將計算機（COM1或COM2）與發射器/主單元（圖6-1)上的RS232口連接起來。
4.根據安裝詳細說明仔細檢查以下參數，使用軟件設置它們（請見第4章了解詳細信息）︰
·過程氣體壓力和溫度（章節4.3.5 )平均濃度（章節4.3.5)
儀器時間（章節4.3.5)氣體濃度單位（章節4.3.6 )·光程參數（章節4.3.5 )
完成所有必要參數的設置后，儀器就處于常規操作模式，定期更新LCD上的氣體濃度，儀器將顯示這一信息。章節4.4進一步說明了該儀器的操作、維護和標定。
4維護程序
儀器根據測量的信號計算被測氣體濃度，測量信號基于幾個過程參數。因此，儀器必須根據安裝進行配置。我們提供了一個程序用于與儀器進行通信和改變這些參數。通過標準的串行通信端口將計算機與儀器連接起來，操作者可以完成以下主要任務:監控測量的濃度和激光束傳輸率;
.將測量的濃度轉換為時間函數;
在文件中記錄濃度和其它控制參數;顯示測量信號;
將測量信號和其它控制參數保存在文件中;檢查和清除儀器的錯誤記錄;
配置4-20mA過程溫度和壓力輸入;改變平均測量時間;
設置光程參數;改變濃度單位;
改變濃度的顯示格式;改變儀器時鐘;
標定儀器;
將所有儀器參數儲存在文件中;·從文件中恢復儀器參數。
通過不同的菜單，可設置必要的安裝參數。設置必要的參數后，就不再需要計算機。AO2000-LS25將所有參數儲存在內存中。此時，可斷開計算機連接，AO2000-LS25的開與關都無需再重新設置這些參數。
4.1軟件啟動
維護程序不對相關的測量參數進行計算，僅用于與AO2000-LS25進行通信，監控儀器讀數和l或改變儀器參數。
維護程序所使用的串口配置為9600波特、無奇偶校驗、8位數據位和1停止位。通過點擊“AO2000-LS25"路徑下的維護程序文件名，可啟動該程序。屏幕上將顯示歡迎字樣:

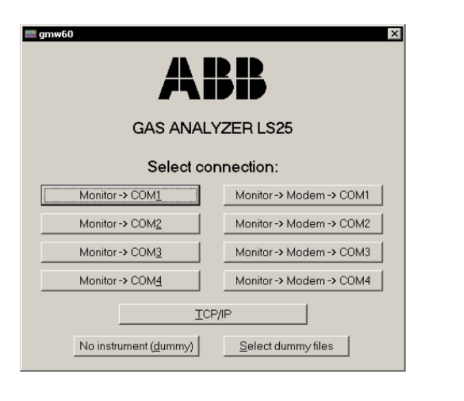

點擊<Monitor -> COM1>或<Monitor -> COM2>，在端口COM1或COM2上選擇電纜通信。該程序?qū)⑼Ｖ箮酌腌姡x取一些儀器數據。如果通信能夠正常進行，將顯示以下對話框。

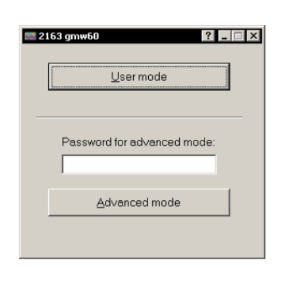

只有在使用“Advanced mode(高級模式)"該程序才需要密碼，這時可以訪問儀器的所有讀數和設置參數。在這種模式下的操作需要進行特殊培訓，只有有資格的人才能操作。該程序還可在儀器維修調整時使用。如需要，ABB可提供密碼。在"User mode(用戶模式)"下，該程序可提供有限的儀器參數設置，但仍然可以訪問儀器的所有讀數。該程序模式還可以用于儀器的安裝和一般操作。點擊<No instrument ( dummy)>，無需與儀器連接維護程序就可啟動。這用于維護程序的演示。這時需要兩個額外的文件:“dummy.dmp”和“dummy.set"。它們必須位于當前的工作路徑下。如果維護程序不能找到這些文件，它將報告通信錯誤。當計算機與真實儀器連接時，這些文件可通過維護程序創建。將儀器讀數轉儲為“dummy.dmp”文件,設置參數轉儲為“dummy.set"。(請參考章節4.3.8 ) 。
4.2主萊單

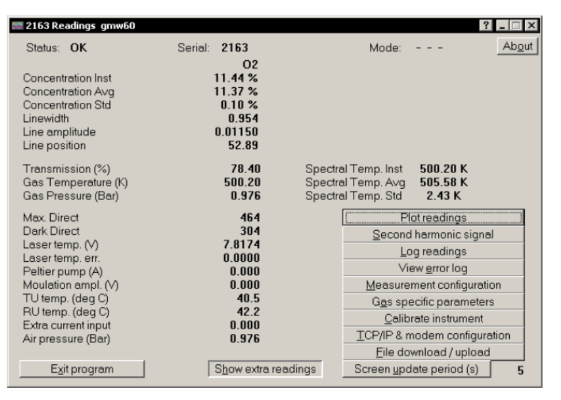

根據維護程序歡迎屏幕的提示點擊按鈕后，主菜單將出現。下例顯示了儀器用于測量氧氣和溫度的情況。
屏幕右下角顯示了不同的菜單，可通過使用<1>和<↓>箭頭鍵和點擊<Enter>鍵，或點擊不同的菜單按鈕進入。通過點擊<Exit menu>(退出菜單)，回到以前的菜單。每個菜單的說明將在以后敘述（請參考章節4.3 )。
屏幕剩余的部分用于顯示各種讀數參數。在缺省設置下，只有主要讀數參數能夠顯示。點擊<Show extra readings>(顯示額外讀數)﹐所有或主要參數將分別顯示。(注意:以上實例是點擊了<Show extra readings>后的顯示)
下面詳細解釋這些參數:
即時濃度(Concentration Instant)
表示AO2000-LS25計算的最新值，不是平均值。這在以后將被稱作初始測量。
平均濃度(Concentration Average)
表示AO2000-LS25根據最近的N個值計算的移動平均值（也說是說不是維護程序計算的)，這里，N指的是菜單"Measurement configuration”(測量配置）中規定的平均計數。平均方法在章節4.3.5中進行了說明。
標準濃度(Concentration Standard)
AO2000-LS25還計算移動標準偏差的估計值。該數據告訴我們計算的氣體濃度與其平均值相差多少。如果氣體濃度穩定不變，它將評估儀器的精度。
線寬度(Line width)
吸收線寬度的相對測量。它結合線幅度，線幅度決定綜合吸收情況，然后將它用于計算氣體濃度。在T= 296 K和 P= 1.013 bar ( 1 atm.)的情況下，且當氣體組分與用于標定儀器的氣體組分相同時，參考線寬參數等于1.000。該參數隨著氣體壓力的增大而增大，隨著氣體溫度的下降而下降。它還與氣體成分有關，例如，水蒸氣能夠使吸收線大幅度加寬。
線位置(Line position)
模擬數字轉換器峰值（最大吸收）位置（ 0......3 )。該值應接近參考線位置，在“氣體參數”菜單中給出了參考線位置值。儀器自動追蹤該線，即，如果它偏離參考位置超出了給定值，儀器將調節激光溫度，從而也調節了相應的激光波長。
線幅度(Line amplitude)
第二諧波信號吸收線峰值的相對測量。如果這個值接近0.5-1.0，吸收的強度將很大，模擬數字轉換器將接近飽和（實際轉換時會產生ERROR錯誤)。在0.01-0.1的范圍內，信號很好。在0.01以下，該信號接近低點，在低點以下，不能進行線寬測量，線追蹤終止。
傳輸率( Transmission- % )
表明接收器探測到的光比率（占最大值的%)。如果光學窗覆蓋了灰塵，且傳輸率降低至預設水平之下，這時AO2000-LS25電子單元的顯示屏上將顯示報警信號。這時應清潔儀器的光學窗。如果發射器和接收器沒有進行適當?shù)臏?zhǔn)直，也會產生報警。
氣體溫度( Gas Temperature-K )
當前用于計算被測氣體濃度的溫度。它可能是用戶設定的固定值，或者T探頭測量的4-20mA電流值，或者儀器本身進行光學或電子測量的值。光學法測量的溫度叫做光譜溫度。電子測量的溫度是嵌入式溫度傳感器（只有當氣體溫度與周圍環境溫度相同時才使用）測量的溫度，該溫度進行了校正，與周圍環境的氣溫相同。在以上實例中，氣體溫度設置為光譜溫度。這些設置可在“測量配置"菜單中進行配置。
氣體壓力( Gas Pressure-bar)
用于計算被測氣體濃度的當前壓力。它可能是用戶設定的固定值，或者P探頭測量的4-20mA電流值，或者儀器本身使用嵌入式壓力傳感器（主要用于氧分析，只有當氣體壓力與周圍環境氣壓相同時才使用）測量的值。可在"測量配置"菜單中進行配置。
即時/平均/標準光譜溫度(Spectral Temperature Instant/Avg/Standard)
即時/平均/標準的意思與氣體濃度的這些值的涵義相同。光譜溫度是根據相同氣體的幾種吸收線的比率，采用已知的有關它們溫度關系的光譜信息計算的溫度。
最大直接信號(Max. Direct)
經模擬數字轉換器（0-4096）的直接信號最大值。這個值與暗直接信號值決定了光傳輸率。
暗直接信號(Dark Direct)
在激光器關閉的短時間內測量的直接信號的光學零位。單位與最大直接信號相同。
激光溫度V ( Laser temp.v )
激光二極管附近的熱敏電阻兩端的電壓。電壓較高說明激光溫度較低。儀器通過調節珀耳帖部件中的電流，采用自穩定系統使熱敏電阻電壓接近所選值，從而使激光溫度發生變化，進而改變激光波長。
激光溫度誤差(Laser temp. error)
測量的激光溫度和參考值之間放大的電壓差。該值應接近0.000。它表明激光溫度調節的質量，以及激光波長的穩定性。
珀耳帖泵A ( Peltier pump-A )珀耳帖元件消耗的電流。
調制幅度V ( Modulation ampl. v )激光的高頻電壓的調制幅度值。
TU/RU 溫度（TU/RU temp. )
發射器和接收器單元內的嵌入式熱敏電阻測量的溫度。氣壓(Air pressure-bar )
發射器單元內部嵌入式壓力傳感器測量的周圍環境氣壓。這主要用于氧分析。
4.3儀器配置
配置儀器或設定參數時，必須激活主菜單右下角的菜單。
4.3.1參數變化趨勢圖
參數變化趨勢圖顯示了測量氣體濃度平均值和即時值、光譜溫度和傳輸率。通常能夠同時顯示兩種不同的圖。
4.3.2第二諧波信號
第二諧波信號顯示了儀器記錄的用于計算氣體濃度的信號。該信號用于檢查和分析吸收光譜、確定合適的激光函數和故障診斷。共有三條曲線，分別為:歸一化的第二諧波信號做為探測信號和此信號經兩個不同的濾波器后的信號。這些數據可儲存到文件中，以便以后進行分析。
4.3.3 日志讀數

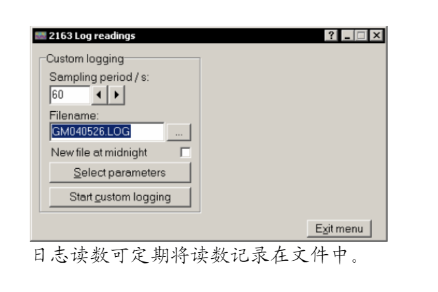

日志Custom logging可用于確定記錄到ASCIl文件中的特定參數。用戶可進入<Selectparameters>(選擇參數）子菜單中，標記這些他想記錄的參數。選擇的參數被自動安放到日志文件的表格中。第一列總是上個午夜（計算機時間）以后的秒數，最后兩列總是儀器狀況( SLEEPMODE /STARTUP /OK/WARNING/ERROR )（睡眠模式l啟動/正常l報警/故障）和測量模式（OK/ZERO /SPAN )(正常/零點/量程）。在日志文件每一列的頂部，你能找到相應參數的說明。參數可在不影響記錄過程的情況下，進行添加和刪除。日志文件名可改變。如果參數New file at midnight被激活，在午夜時間可創建新文件。
4.3.4查看錯誤日志

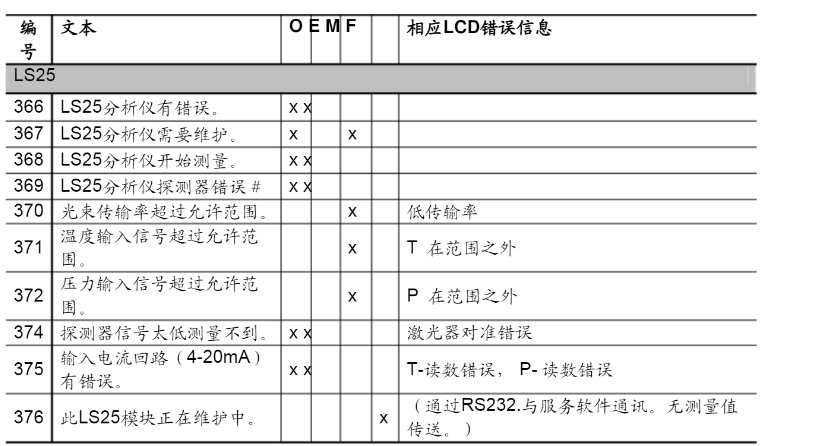

查看錯誤日志顯示所有類型的錯誤，并提供了最后一次激活和非激活的日期和時間。當前激活的錯誤和報警標記為“x”，非激活的錯誤和報警標記為“-”。

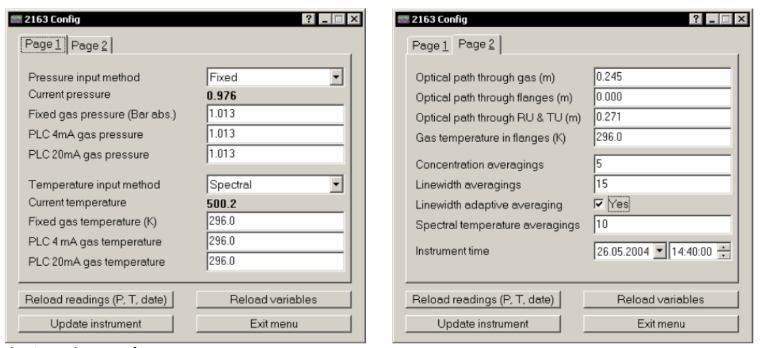

4.3.5 測量配置

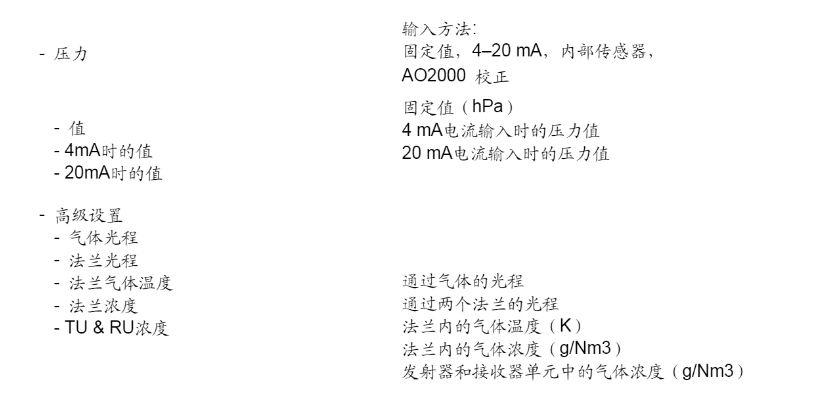

在這個菜單中，可以設置大多數重要的參數:氣體壓力
.氣體溫度
·壓力l溫度輸入方法·壓力/溫度PLC輸入范圍·平均濃度
·光程變量?jī)x器時間
氣體壓力和溫度
吸收線強度和線寬與壓力和溫度有關。根據壓力和溫度與標準大氣條件（P=1013mbar，T = 296 K )的偏差，計算校正因數，可對此進行補償。如果使用相對濃度單位( ppm，%，mg/Nms，g/Nms ) ，氣體壓力和溫度的值可直接用于計算濃度。因此，正確設置氣體壓力和溫度對于測量的準確性很重要。當前壓力( Current pressure )和當前溫度（Current temperature )用于計算當前的值(點擊<Reload readings (P,T，date)>更新)。
氣體壓力和溫度輸入方法
這些值或者為固定值，或者通過以下方法之一讀取:電流回路（Current loop ) .內部( lnternal ) 、光譜（ Spectral )和串行口( Serial ) 。

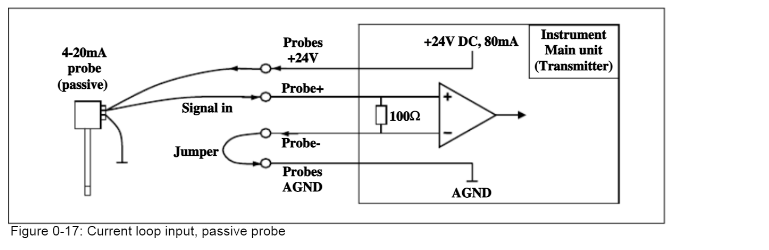

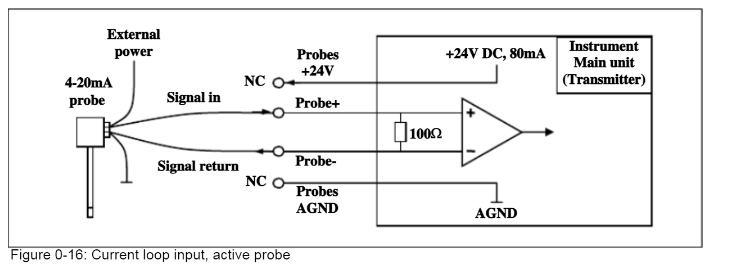

如果Current loop方法被激活，相對于4 mA和20 mA時的溫度和壓力必須確定。Internal方法設定的氣體壓力等于內部壓力傳感器（如果已安裝）測量的環境壓力。設定的氣體溫度等于RU和TU（校正偏差后）內部的溫度傳感器測量的環境溫度。
Spectral方法設定的氣體溫度等于光譜方法測量的溫度。
Serial方法:壓力和溫度的輸入通過RS-232或以太網連接器（需要特殊的數據包）。光程變量
AO2000-LS25探測的信號與激光器和探測器之間的總吸收成比例。為了適當補償法蘭和光學儀器內部空氣的吸收值，監測器必須知道以下幾個參數。這對于被測氣體在大氣中存在的氣體來說很重要，例如測量O2、H2O、CH4等。
吸收分為三個區:測量區 （ Lg )、法蘭區 （Lf1和Lf2）和儀內部器區（發射器和接收器區)。
圖中文字:
Transmitter Unit:發射器單元Receiver Unit:接收器單元

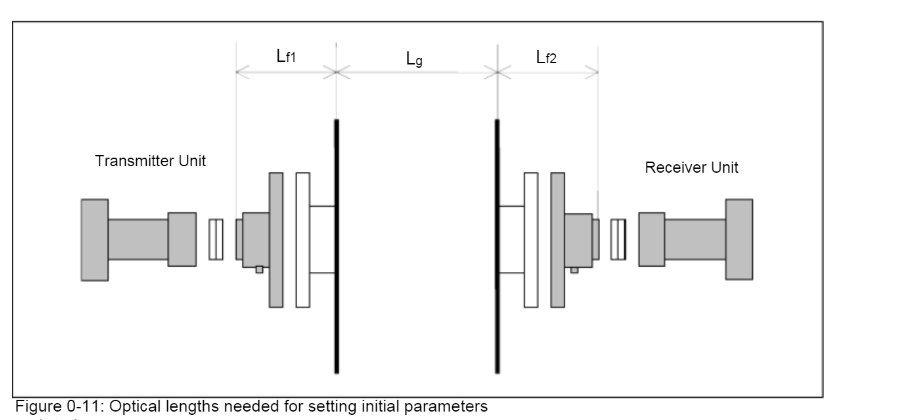

圖4-1:初始參數需設置光程
如果被測氣體在空氣和法蘭中不存在，那么唯一相關的參數就是通過測量氣體（Lg )的光程。這種情況與法蘭溫度無關。
吸收不僅與氣體濃度有關，而且還與壓力和溫度有關。這里假定氣體濃度、壓力和溫度在每一個區中恒定，但是對于兩個不同的區可以不同。法蘭中的氣體溫度能夠確定，但是要假定壓力與過程氣體中的壓力相同。
測量氣體的光程長度（圖4-1中的Lg）通常等于過程直徑或插管之間的自由空間。如果采用光學測量池，它等于光學測量池的長度。不同裝置的法蘭（圖4-1中Lf1+Lf2)長度可能不同，可在該菜單中進行設置。吹掃氣體（通常為空氣）溫度的確定應盡可能精確。
發射器和接收器的光程，也就是儀器的內部光程，最初由工廠設定。如果該參數需要改變，為了能夠在以后需要時恢復初始值，應記錄下工廠設定值。發射器單元和接收器單元中的溫度傳感器測量環境溫度。環境壓力由內部壓力傳感器測量，如果沒有安裝內部壓力傳感器，則假定環境壓力為1.013巴 ( 760 mm Hg = 1 atm ) .

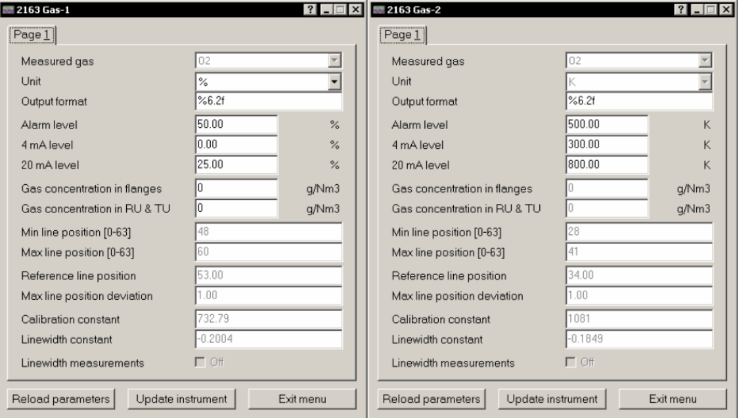

所有光程參數確定后，法蘭、RU和TU中的氣體濃度必須在氣體參數菜單(Gas specificparameters)中定義（請參考4.3.6部分)。
注意:正確設置光程參數對于測量的準確性很重要。平均濃度
儀器定期測量和計算被測氣體濃度。如果不計算平均值，初始測量大約需要1-4秒，具體時間決定于氣體類型。儀器計算初始測量的“動態"平均值，該值在電子設備的顯示屏上顯示并驅動4-20mA模擬輸出。所有這些輸出都使用平均氣體濃度。每次初始測量后，都會更新顯示和輸出電流。平均量由平均數（T平均=NxT初始）確定。
平均線寬
確定平均線寬的數量。自適應平均線寬
No =采用移動平均值（用于濃度）。
Yes =平均數決定于信號強度，也就是說弱信號的平均時間較長。注意:只有當定義的平均線寬>10時，這才有效。
平均光譜溫度
定義平均光譜溫度。
儀器時間
該儀器有一個內置的時鐘，關閉電源后也運行。使用此菜單，將儀器時間設置為當?shù)貢r(shí)間。
4.3.6氣體參數
能夠在該菜單中設置的相關參數是:·氣體濃度單位
·輸出格式

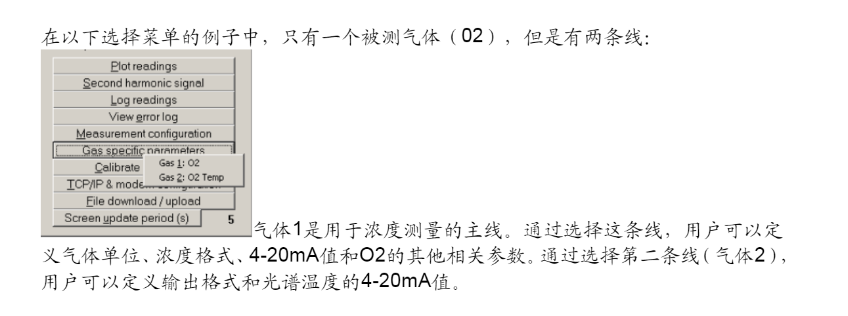

如果儀器監測多于一條吸收線，首先會出現一個選擇菜單。它顯示相應氣體的可選線數。選擇一條吸收線后，將顯示以下菜單:
氣體濃度
氣體濃度的輸出可以選擇以下單位: g/m3、mg/ms、%、ppm、g/Nms和mg/Nms。這些可以分為不同的兩類，絕對單位: g/m3和mg/ms，和相對單位:%、ppm、g/Nm3和mg/Nm3。
采用絕對單位的氣體濃度輸出顯示了每單位容積被測氣體的重量。這時，儀器必須知道被測氣體的準確溫度，如果儀器具有線寬補償選項，則不必知道壓力的值。
根據理想氣體定律，相對單位%和ppm顯示了被測氣體的容積率。根據理想氣體定律，相對單位g/Nm3和 mg/Nm 3是通過將絕對單位g/ms和mg/ms轉化為標準壓力和溫度，得到的值。根據歐洲標準(AO2000-LS25所采用的)，這些值是P=1.01325 Bar和T= 273.1 K。如果使用相對單位，測量氣體的壓力和溫度應準確設置或測量。
請注意:美國標準用于相對單位g/Nms和mg/Nms時，標準溫度與歐標不同，為298K,輸出格式
通常不同的測量單位其數值范圍非常不同。并且，儀器的不同應用測量范圍也不同。因此，數字的數量可以定義。該格式作用于電子單元的LCD顯示，以及維護程序的許多應用。
格式串定義為編程C語言( %6.2f意味著該數值有2位小數和共有6個數字,包括小數點，例如123.45)的浮點數（單精度）的格式串。該格式可以直接作為格式串輸入，或該維護程序可根據預期的氣體濃度的最大數值自動找到格式。最大預期測量的缺省值是與電流回路中20mA輸出相對應的氣體濃度的值。
法蘭、RU和TU中的氣體濃度
法蘭和RU以及TU中的氣體濃度位于這一菜單中，每種氣體的值不同。相應光程則是公共的，因此在測量配置( Measurement configuration)菜單中。
注意:無論被測氣體濃度選擇的單位是什么，法蘭中氣體濃度的單位總是g/Nms。對于OzAO2000-LS25，如果用空氣吹掃法蘭，Oz的濃度應設置為298.6 g/Nms。如果空氣和法蘭中沒有被測氣體，氣體濃度必須設置為零。
標定常數
在計算氣體濃度時，信號幅度乘以該常數。
線寬常數
該常數加上測量的線寬得到準確的值。標定后，兩個參數都會改變。
線寬測量
這一參數可用于啟動或關閉每種氣體的線寬測量功能(ON和OFF)。如果關閉(OFF )，將使用給定氣體壓力和溫度的理論線寬。如果沒有得到ABB的允許，該參數不能改變，尤其是當最初設置為OFF時。

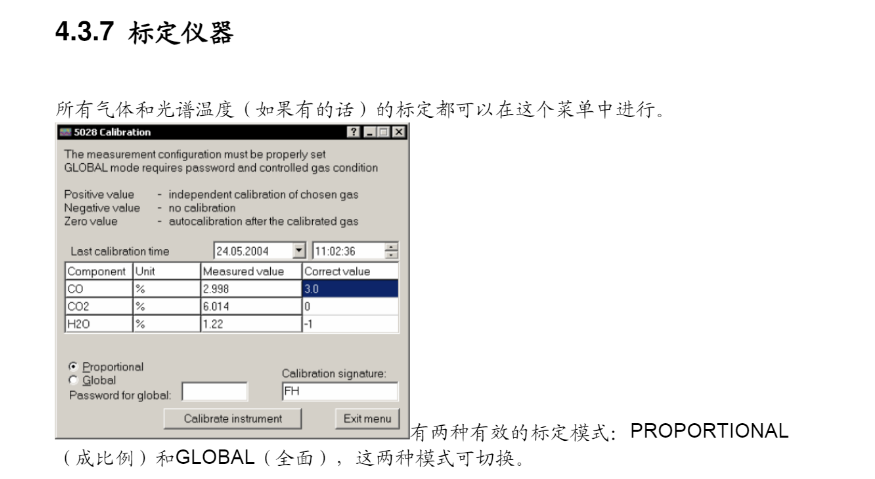

缺省標定模式是PROPORTIONAL。在這種模式下，儀器根據測量值和提供的濃度，對標定常數按比例進行調整。對于氣體參數和信號質量沒有特殊要求。當用戶需要對儀器測量進行調整時，例如測量過程氣體時，可進行PROPORTIONAL標定。請注意以下幾方面:
所有被測氣體都能夠分別進行標定。在這種情況下，將每種氣體的含量(經認證的)填入Correct value（校正值）一欄。
對于不標定的氣體，將負值（例如-10）填入Correct value（校正值）一欄。
也有可能進行自動標定。氣體A可通過將含量填入Correct value（校正值）一欄進行標定。氣體B通過將零寫入Correct value(校正值)一欄而進行自動標定。在這種情況下，氣體B的線幅度和線寬的標定常數根據氣體A而進行調整。
在以上例子中，CO氣體被標定為3%。CO2的標定常數將做相應的調整，H20的標定常數不變。
輸入你的標定驗證初始設置
點擊<Calibrate instrument>（標定儀器），使用新的標定值刷新儀器。該儀器將使用當前測量的平均濃度進行所有必要的計算。新的標定值將永久保存。標定時間將自動更新。
工廠用已認證的氣體在受控的條件下對所有儀器進行了標定。并在規定的溫度和壓力范圍內對這種標定值進行了驗證。收貨時無需對儀器進行標定。但是，如果測量的濃度與期望值不符或濕式化學控制測量，用戶可能希望直接在過程上對儀器進行重新標定。
請注意，進行這種標定后，工廠不再對所規定的氣體溫度和壓力范圍內儀器標定的準確性負責。
進行這種標定后，O2AO2000-LS25會使測量的零點不正確。如果新的標定常數與接收器和發射器單元或法蘭中的背景氧吸收值不符，將發生這種情況。
在GLOBAL標定模式下，儀器對吸收線幅度以及線寬進行參考測量。然后根據這些測量值對標定常數和參考線寬進行調整。這種標定需要參考?xì)怏w穩定、可控。這種標定使用標定室和經認證的被測氣體與氮?dú)獾幕旌蠚怏w進行標定，并且，只有經證實當前的標定無效的情況下，才可實施。此種標定需要具有技術技能和處理混合氣體的一些經驗。只有參加過大型維修的合格專業人員才能夠?qū)嵤〨LOBAL標定。章節5.2有關于這種標定選項的一般建議。標定的方法與上面描述的PROPORTIONAL標定模式的方式一樣。唯一的區別是，點擊<Calibrate instrument>后，程序?qū)⒃儐?wèn)密碼，該密碼由ABB提供。GLOBAL標定，如果實施得正確（請參考章節5.2） ,可確保標定參數在規定溫度和壓力范圍內的有效性。
PROPORTIONAL/GLOBAL標定模式適用于所有氣體。但是，也可以在global模式下標定一種氣體，在proportional模式下標定另外一種氣體。在這種情況下，模式設置為GLOBAL，氣體的線寬測量，也會被相應地標定，必須在各自的氣體線參數菜單（請參考章節4.3.6）中關閉OFF。標定后，可重新開啟ON。標定模式不適用于光譜溫度。
4.3.8文件下載/上傳
該菜單使用戶能夠?qū)⑺袃x器參數以及所有儀器讀數儲存為ASCIl格式文件。該菜單顯示以下屏幕:

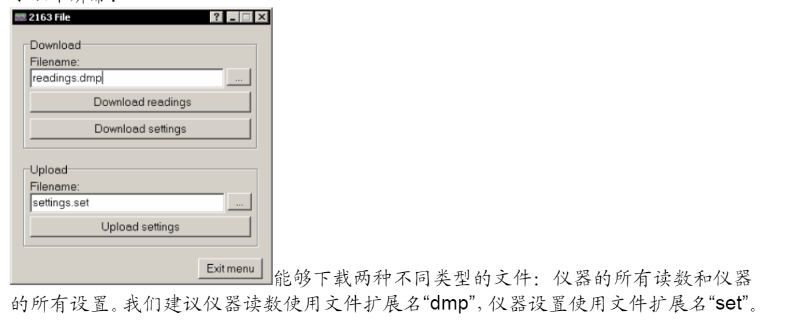

點擊<Download readings>后，儀器測量數據被寫入指定名稱的文件。該數據以后可以用于查看和分析。并且，你還可以通過第二諧波信號（請參考章節4.3.2）的菜單，將所有儀器讀數轉儲到一個文件中。
點擊<Download settings>后，儀器設置參數被寫入指定名稱的文件。該選項可用作儀器設置的備份。為了能夠恢復原始設置，在儀器參數發生一些較大的變化之前，此命令總是用于儲存當前的儀器設置，在每次標定前后，也要操作此命令。
它還能夠通過文件恢復儀器設置，或采用新的設置刷新儀器。但是，該選項只適用于ADVANCED模式，需要密碼。重要的是確保文件設置正確，并實際屬于這臺
AO2000-LS25。
注意:采用錯誤的設置，例如激光電流和激光溫度，刷新儀器設置，可能會損壞激光設施。
4.3.9顯示額外讀數
點擊<Show extra readings>，可以顯示你感興趣的其它讀數參數，例如當搜索錯誤時。
4.3.10屏幕更新周期
點擊<Screen update period(s)>，設置儀器讀數更新周期，缺省時間為5秒。這個時間不能比計算濃度所需要的時間（儀器顯示的更新時間）短。
4.4通過AO2000中央單元進行配置

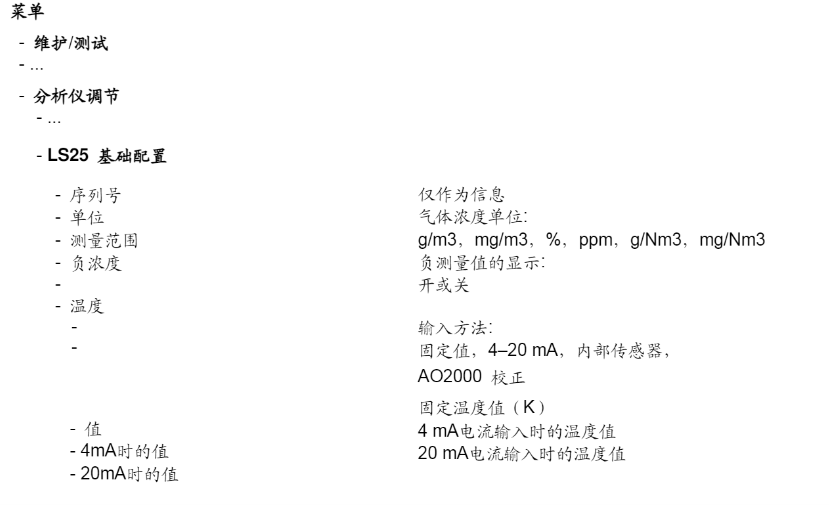

用于將激光分析儀調節至測量點的那些參數還可以通過A02000顯示控制單元進行配置。該配置方法與使用維護軟件具有相同的效果。
下面簡要介紹了這些參數及可能的設置（請參考章節4.3.5和4.3.6，了解詳細信息）。
5操作、維護和標定
按照第4章的說明設置所有必要的儀器參數后，儀器可以進行操作狀態。在持續操作期間，AO2000-LS25可能為這三種模式之一:
啟動模式
·常規模式（或測量模式)
故障模式（或錯誤模式/睡眠模式)
啟動模式:開啟電源后，開始測試之前，儀器進行初始化、自檢和啟動。這時，儀器顯示器(LCD)上顯示相關文本。儀器停留在啟動模式，直到激光溫度穩定在可接受的范圍內。LCD典型的顯示信息如下:
在LCD的右上角，顯示儀器使用的軟件版本。在這種情況下，軟件版本為6.0b。
下一行顯示儀器處于啟動模式的原因。通常顯示-power-(電源），表示電源開啟。如果軟件或硬件發生意外故障，進行重新啟動，將顯示-watchdog-（看門狗）。如果自檢成功通過，LCD右下角將顯示一個數字。隨著激光溫度的穩定，該數字將逐漸減小。當該數字小于0.3時，儀器將緩慢為激光加電。啟動模式通常小于3分鐘。在常規模式下，測量氣體濃度將定期在LCD上顯示。測量值還能使用維護程序，通過串行電纜（RS232)，和通過與A02000連接的以太網電纜，進行查詢。被測氣體濃度根據工廠設置值，每隔1-5秒更新一次，工廠設置值已經根據具體應用進行了優化。如果儀器能夠測量?jī)煞N氣體，LCD可能顯示如下:
LCD以所選的單位顯示被測氣體濃度和激光束傳輸率——表示相對于最大值（由工廠標定）而言，有多少光到達探測器。
如果有報警，儀器將繼續像往常一樣測量氣體濃度，同時在底行顯示相關信息。如果發生故障，LCD將顯示Instr.ERROR（儀器故障)，而不是濃度，并在底行顯示相關信息。章節5.3對LCD的信息進行了說明。
當儀器檢測到可能永久損壞儀器的嚴重故障時（例如:過熱），進入故障模式。在這種情況下，儀器停止測量氣體濃度，大多數儀器功能被停止。在這種運行模式下，LCD顯示<Instrument Off>，不顯示氣體濃度，顯示屏的底行顯示故障的性質（請參考章節5.3 )。一小時后，儀器自動進行重新啟動。
5.1 維護
AO2000-LS25的設計力圖將維護次數減至最少。以往的經驗表明，對于大多數應用而言，維護周期應在三個月以上。本部分描述的維護操作將確保監測器持續、安全的運行。
5.1維護
AO2000-LS25的設計力圖將維護次數減至最少。以往的經驗表明，對于大多數應用而言，維護周期應在三個月以上。本部分描述的維護操作將確保監測器持續、安全的運行。
5.1.1 日常維護
AO2000-LS25沒有易耗部件。為了保持最佳性能，我們建議定期實施以下操作:·定期檢查光發射器（每天)。
·必要時，清潔光學窗，并進行準直調整（請參考章節5.1.2）。
對于常規測量會有出現零氣的應用:至少每三個月使用氣體檢查儀器的反應。使用充足的氣體使儀器產生較大的反應，至少持續10分鐘（至少在通電后70分鐘)。測試期間，應沒有報警和故障信息顯示。
·每3-12個月檢查一次標定（具體時間決定于所需要的精確度）。如果需要?jiǎng)t重新標定（請參考章節5.2）。
·每次進行標定檢查時，儲存儀器設置和某些氣體的測量數據(“設置文件"和“轉儲文
件”)，以便將來需要維修時，能夠進行追蹤。
5.1.2光學窗的清潔
光學窗上的灰塵或其他污染物會降低檢測信號。該儀器的設計力圖做到在檢測信號大幅度降低的情況下（低至10-30% ) ，不影響測量的質量。但是，如果檢測信號降低至可靠測量以下，LCD將顯示Low transmission(低傳輸率)，這時需要對窗口進行清潔。為了減少光學窗上堆積的灰塵，每一儀器通常都安裝有吹掃單元。光學窗的檢查應與吹掃問題聯系起來。
光學窗應使用非磨損性清潔劑或溶劑進行清潔。如果出現裂縫或損壞，應更換光學窗。由于光學窗為楔形，新光學窗的方位必須與舊光學窗相同，這樣才能保持系統的準直。
5.1.3儀器的準直
由于外部力量的作用，接收器和發射器單元的準直可能會發生變化。因此，檢測信號可能會降低。LCD將顯示激光對準錯誤，以及傳輸率低。按照章節3.3和3.4中的安裝程序說明，重新對發射器和接收器進行準直。
5.2儀器標定
工廠用經認證的混合氣體對AO2000-LS25已進行了標定，標定證書隨附在儀器中。因此，用戶在接收貨物時無需對儀器進行標定。
操作一段時間后，由于二極管激光器的老化，儀器參數將發生變化。在這種情況下，需要對儀器進行重新標定。我們建議使用經認證的測試氣體和我們提供的標定室每年對儀器進行一次標定。經認證的測試氣體必須是氮?dú)夂捅粶y(cè)氣體的混合氣。可使用干燥空氣對O2AO2000-LS25進行測試和標定。
由于儀器的標定將影響以后所有的測量，用戶應確認是否需要進行重新標定。如果儀器讀數與下面所推薦標氣的標稱濃度偏差小于2-3%，我們建議不要進行標定。這個量是典型的標氣絕對精確度。你還應考慮AO2000-LS25的精確度，這大約是測量值的1%。對于OzAO2000-LS25，當儀器的標定室壓力和溫度設置正確時，偏差不應超過0.2% vol。
AO2000-LS25使用的第二諧波信號技術是一種無基準技術，因此，無需進行零點標定。如果進行零點標定，維護程序?qū)@示錯誤信息。只有在探測的吸收信號幅度高于預設值時，才能對監測器進行標定。這個值由工廠設定，通常是1米光程長度探測極限的20倍。
當使用所提供的長度為0.712米的標定室時，為了獲得最佳的信噪比，被測氣體的濃度請按表5-1中所給出的值。請注意，HF氣體采用0.1-0.15米的聚四氟乙烯標定室，光學窗材質為藍寶石。這個標定室由ABB提供。

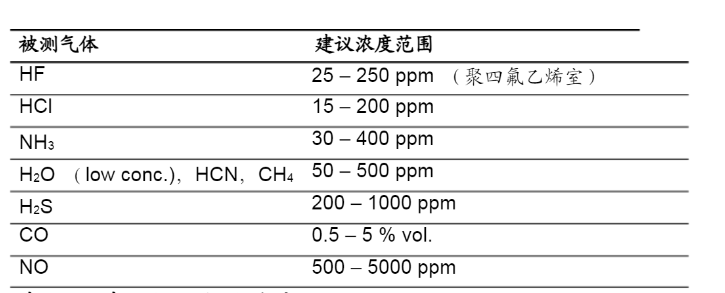

表5-1建議標定氣體濃度
如果只有較高濃度的混合氣體，使用標定氣體混合系統，按照以上規定的值，用氮?dú)鈱?duì)混合氣體進行稀釋。濃度不能過低，因?yàn)闇y(cè)量可能受到噪音以及標定室內和管內的吸附和解吸附作用的影響。
按照以下步驟進行驗證和標定。
1．在實施驗證或標定前，讓儀器運行至少1小時。
2.如圖5-1所示，將發射器單元和接收器單元與標定室連接。運行維護程序（請參考章節4.1的啟動部分）。
圖中文字:
Receiver:接收器gas outlet:氣體出口T-sensor : T-傳感器P-sensor : P-傳感器gas inlet:氣體入口Transmitter :發射器Gascell:氣室

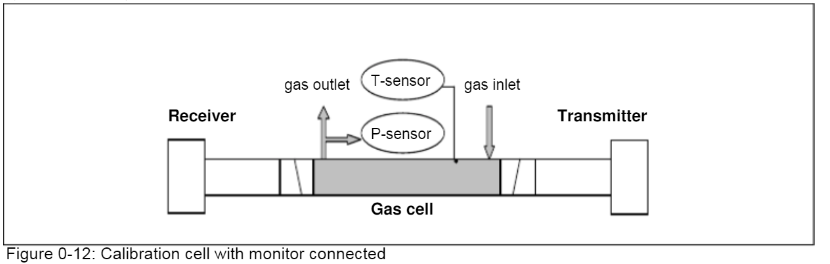

圖5-1:與監測器連接的標定室
3．按照章節4.3.5的說明，確保光程長度參數設置合適。法蘭光程或者濃度應設置為零。檢查手工設置的溫度和壓力是否正確，或者氣體溫度和壓力的PLC輸入是否正確。4．將標定氣體引入標定室。一直等到系統到達穩定值。
5.檢查讀數是否與經認證的氣體濃度一致。如果需要，按照章節4.3.7的說明進行標定( PROPORTIONAL或者GLOBAL ) 。
6．按照章節4.3.8的說明將儀器設置儲存到文件中。
7．重新設置光程參數、壓力和溫度（請參考章節4.3.5)。8．該儀器現在可以安裝回它的測量位置。
注意:當氣體通過標定室時，室壓高于環境壓力。壓差決定于流速、標定室直徑和出口管的長度。因此，我們強烈建議在標定室附近測量氣體壓力，并使用絕對壓力傳感器，以便能夠在驗證和標定程序中為儀器提供準確的氣體壓力值。如果環境壓力已知，或者壓力傳感器離標定室較遠，可以在標定前關閉氣流，等待1分鐘，直到讀數穩定，然后再進行標定。在這種情況下，氣體壓力等于環境壓力。
應特別注意易反應的和"粘性的"氣體，例如HF、NHs、H:O、HCI和HzS。由于這些氣體的性質，在連接管和標定室內部發生吸附和脫附作用，很難在標定室中獲得所需要的濃度。對于這些氣體，應遵循以下建議:
使用不銹鋼室（ HF為聚四氟乙烯室）。使用聚四氟乙烯連接管。
·使管線盡可能的短。
·當標定氣體氣流通過標定室時，使用較大的流速，例如5-7升l分鐘。.一直等到標定室中的濃度穩定。
·檢查流量增加時是否測量的濃度相同。如果是，標定室中的濃度可能已經達到期望
的值。
PROPORTIONAL與GLOBAL標定
線展寬補償需要測量許多參數。這些參數對于精度很重要，但這些參數只在線展寬補償時使用。其中很多參數很少或不需調整。
PROPORTIONAL標定:標定氣體濃度的量程，通過調節吸收線峰幅度和氣體濃度之間的比例實現標定。PROPORTIONAL標定只影響比例標定常數。
GLOBAL標定:標定氣體濃度的量程和線寬參數。重要的是，要認真按照標定程序操作并在儀器中確定標定室的精確壓力和溫度。P和T值能夠使用維護程序設為固定值，也可以用P、T探頭與標定室相連接，使用4-20mA電流輸入。如果P、T參數與標定室的值接近，還能使用內部傳感器。使用混有氮?dú)獾母稍餁怏w做為標氣也很重要。對于o2而言，也可使用千燥空氣做為標氣。
使用GLOBAL標定:
如果認為光譜特性有漂移時?？烧?qǐng)合格的維修人員，在測量標定氣體時，利用儀器記錄的轉儲文件對光譜特性進行評估。
對儀器大型維修后，例如更換激光模塊、主板或接收板。(只有合格的維修人員才能操作!)
調節激光參數之后（調制幅度或相位，或其它激光電流)。(只有合格的維修人員才
能操作!)
不使用GLOBAL標定:
·當儀器正在進行過程測量時（使用過程氣體)。
當標氣濃度低，或者標定室的光程短時，例如信噪比不好。
當上面描述的GLOBAL標定條件不滿足時。如果在這種情況下需要重新標定，使用PROPORTIONAL標定代替。
5.3儀器故障診斷
操作時，有關儀器的基本狀況信息在發射器/主單元上安裝的LCD上顯示。下表描述了儀器信息和它們可能的說明和需要采取的措施。如果顯示器沒有顯示，請參考章節6.6。
表5-2:儀器LCD錯誤信息
表5-3: AO2000錯誤信息
ox=信息設置總體狀態信號
Ex=信息設置“錯誤"單獨狀態信號
M×=信息設置“必須進行維護”單獨狀態信號Fx=信息設置“維護模式"單獨狀態信號
6電氣連接
注意:在表中“說明"一欄，各項顯示的極性僅用于命名，并不一定反映實際電壓的極性。所有電位都是浮動的，無需接外殼地。這適用于所有預安裝的連接電纜。
6.1發射器單元接口

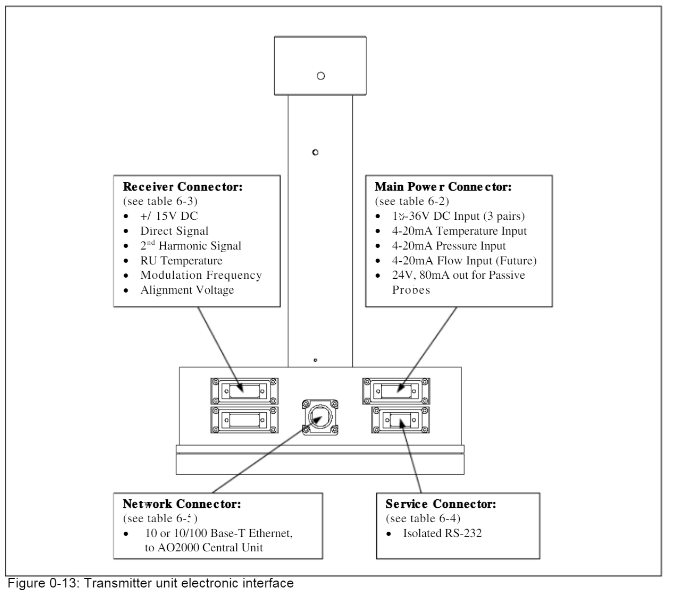

圖中文字:
Receiver Connector:接收器連接器( see table 6-3):(請見表6-3 )( +/-15V DC
( Direct Signal:直接信號
( 2nd Harmonic Signal:第二諧波信號( RU Temperature: RU溫度
(Modulation Frequency:調制頻率( Alignment Voltage:校正電壓
Main Power Connector:主電源接頭( see table 6-2):(請見表6-2)
18-36V DC Input ( 3 pairs):18-36V直流電輸入(3對)·4-20mA Temperature lnput:4-20mA溫度輸入
·4-20mA Pressure Input:4-20mA壓力輸入
●4-20mA Flow lnput( Future):4-20mA流量輸入(（未來)
·24v,80mA out for Passive Probes:24v,80mA輸出用于無源探頭
Network Connector:網絡連接器
( see table 6-5):(請見表6-5)
.10 or 10/100 Base-T Ethernet，to AO2000 Central Unit:10或10/100基帶T以太網，至A02000中央單元
Service Connector:維護連接器

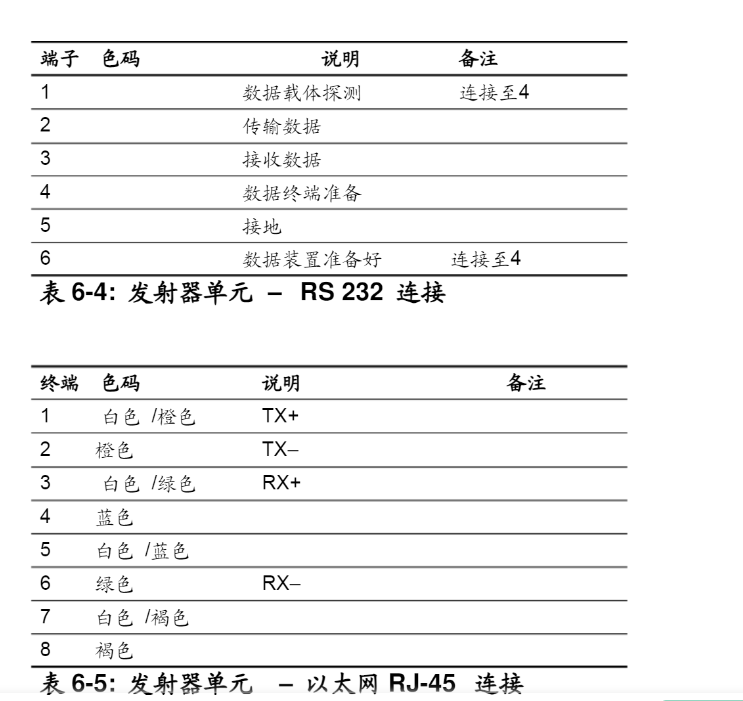

( see table 6-4):(請見表6-4)lsolated RS-232:隔離RS-232
圖6-1∶發射器單元電子接口
6.2接收器單元連接
表6-1:接收器單元-接收器電纜連接
6.3發射器單元連接
ACTIVE(有源）類型的壓力和溫度傳感器（即，帶內部供電的4-20mA電流回路)“+”應與“SIG"連接，“-”應與“GND”連接。
PASSIVE(無源）類型的壓力和溫度傳感器（即，需要外部電源）“+”應“+24V"連接，“-"應與“SIG”連接。
6.4 AO2000的以太網連接
AO2000-LS25發射器單元通過以太網電纜（電纜應適于戶外應用，耐酸和防紫外線)與AO2000中央單元連接。
通常，第二以太網接口（在網卡上）用于將一個或更多AO2000-LS25激光分析儀與A02000中央單元連接。
圖中文字:
Ethernet Interface:以太網接口Network Card;網卡Crossover Cable:交叉電纜Connection to Plant Network:與工廠網絡連接

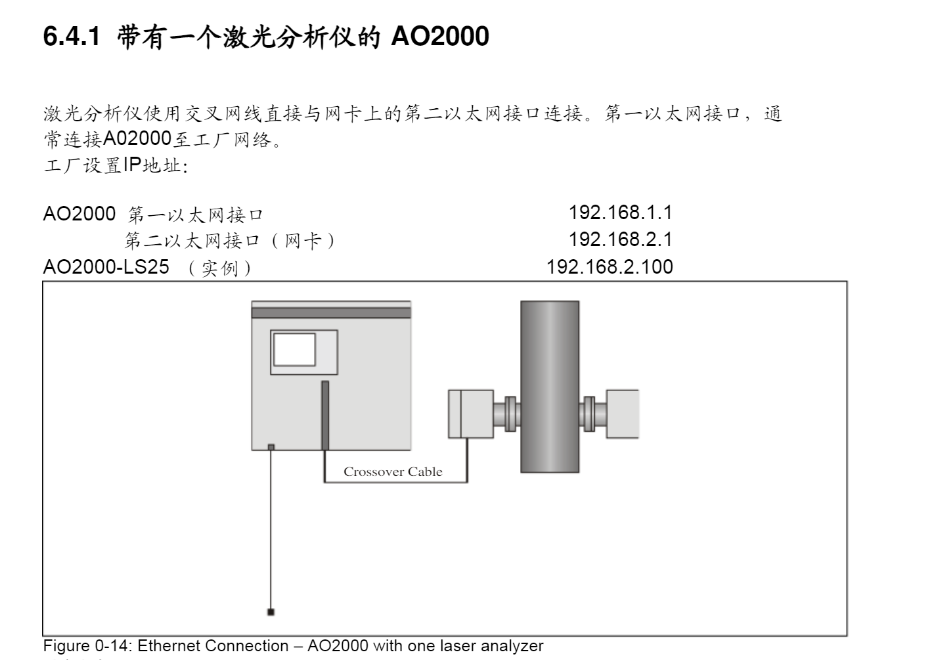

圖6-2:以太網連接―帶有一個激光分析儀的AO2000

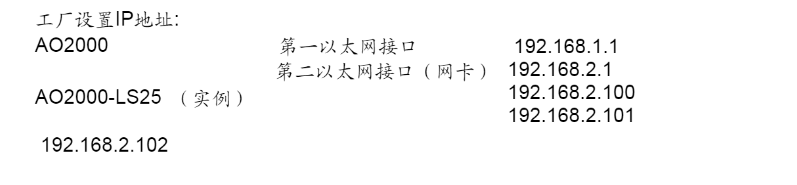

6.4.2 帶有兩個或三個激光分析儀的AO2000
該激光分析儀與一個switch(交換機)連接,該switch(交換機)通過它的上行鏈路端口與網卡上的第二以太網接口連接。像網卡一樣，每個激光分析儀在相同的網絡組中必須擁有一個唯一的IP地址。第一以太網接口通常連接A02000至工廠網絡。

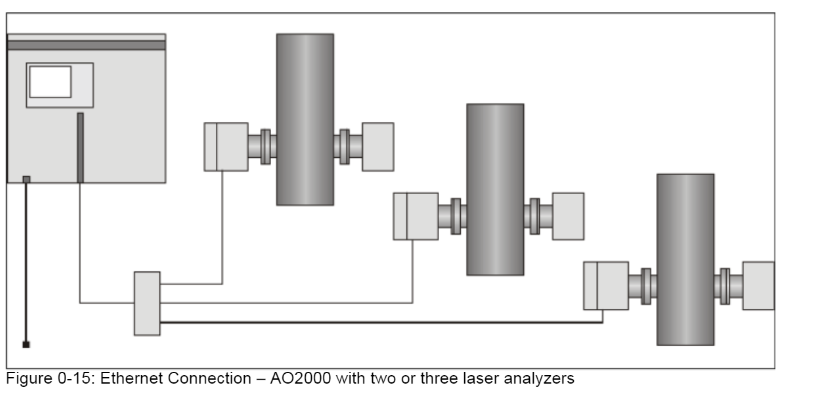

圖中文字:
Ethernet Interface;以太網接口Network Card:網卡Connection to Plant Network:連接工廠網絡Switch:開關
圖6-3:以太網連接一帶有兩個或三個激光分析儀的AO2000
Switch(交換機)的最低要求如下:
.>6端口n路快速以太網
. 10 Mbps/100 Mbps雙速以太網/快速以太網端口.一個上行鏈路端口
·選取適當?shù)陌惭b位置
6.4.3設置AO2000-LS25的IP地址

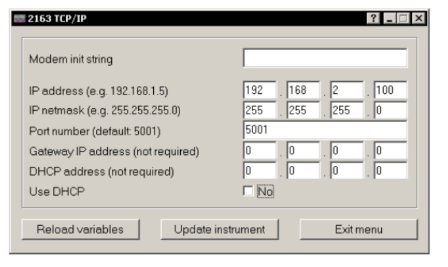

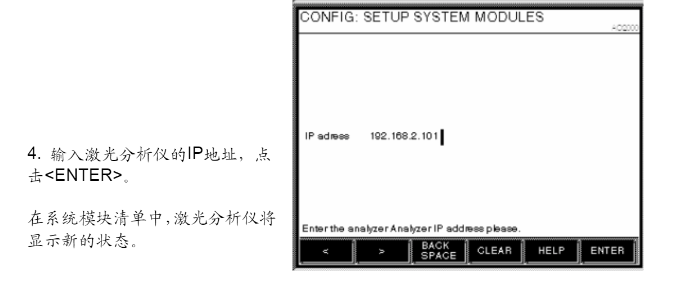

在維護程序的TCP/IP&調制解調器配置菜單中設置AO2000-LS25的IP地址:

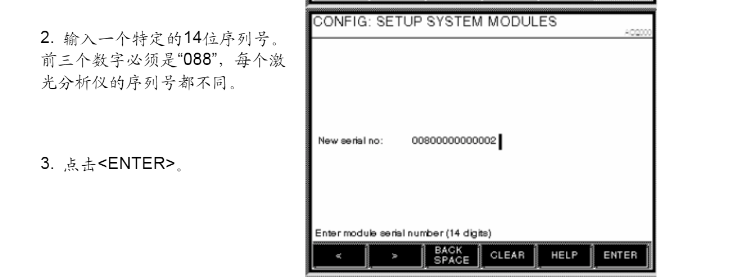

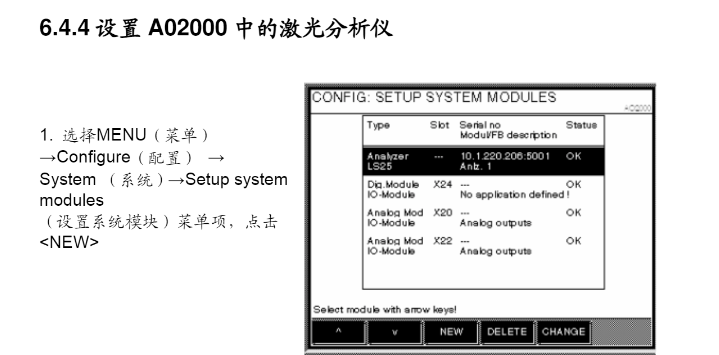

6.5 電流回路(4-20mA)輸入連接（ PLC)
圖6-4和圖6-5顯示了active(有源)和passive(無源)4-20mA電流回路輸入探頭（指PLC)怎樣與儀器連接。圖中標識為“探頭......"的連接點可以是表6-2中羅列的溫度、壓力或流量的任何一個。(軟件版本6.0不支持流量輸入)“探頭+"和"探頭-"構成了差分輸入，它們能夠耐受±200V的共模電壓。"探頭+"和“探頭-"通過一個100Q電阻在儀器內部連接，該電阻在20mA時有2V的電壓降。因此，幾個儀器可通過將第一個儀器的"探頭-”和下一個儀器的“探頭+"連接這種方式，串連到相同的探頭上。
溫度和壓力信號可同樣連接到A02000的模擬輸入上(欲了解更多信息，請參考A02000手冊)。
圖中文字:
External power:外部電源Probe:探頭Signal in:信號輸入Signal return:信號返回Instrument :儀器 Main unit:主要單元( Transmitter):（發射器)
圖6-4:電流回路輸入，active(有源)探頭
External power:以太網電源Probe;探頭Signal in:信號輸入Signal return:信號返回Instrument :儀器Main unit:主要單元( Transmitter):（發射器)
圖6-5:電流回路輸入，passive(無源探頭)
6.6發射器電路板一保險絲和LED

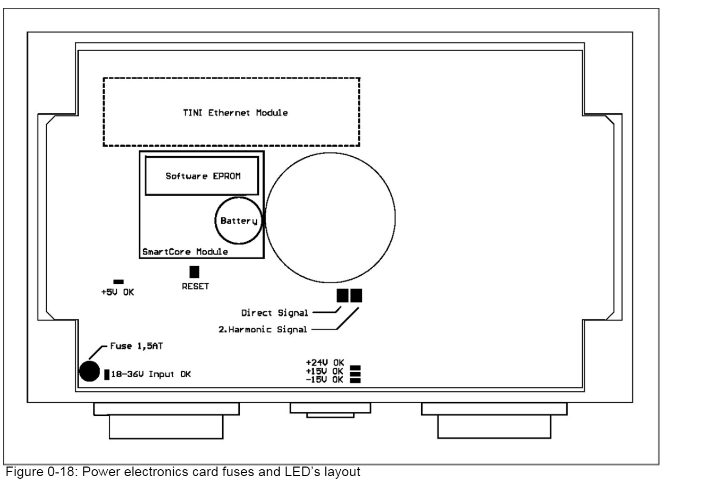

發射器電路板有一個主保險絲和一些LED，LED可顯示不同電源電壓的狀態。圖6-6顯示主/發射器電路板的布局。
如果靠近主保險絲的LED (“18-36V輸入OK”)點亮，而其他LED暗，檢查主保險絲。如果所有LED暗，檢查儀器的24V電源。如果一些LED點亮，而其他LED暗，請記錄哪些LED點亮，哪些LED暗，并聯系A(chǔ)BB，因?yàn)榘l(fā)射器電路板可能需要維修。
圖中文字:
Ethernet Module:以太網模塊Software EPROM:軟件EPROMBattery:電池Smartcore module: Smartcore模塊RESET :復位Direct signal:直接信號Harmonic signal:諧波信號Fuse:保險絲圖6-6:電路板保險絲和LED布局
ABB AO2000-LS25 適用于冶金、化工、電力、石油等工業領域中的氧氣分析與監測。其高精度、快速響應、穩定可靠的性能，可以有效提高工業生產的安全性和效率。
暢銷品牌：
ABB、GE、AB、FOXBORO、Honeywell、西門子、力士樂、KUKA、SEW、施耐德
安川、本特利、英維思、伍德沃德、?？怂共_、西屋、瑞恩、莫迪康、摩托羅拉、安川、博世、力士樂等
各大品牌的PLC、DCS系統配件、機器人系統配件、大型伺服系統備件
【專業停產配件原裝進口原廠正品，提供報關單，提供質保一年】
ABB UFC921A101 3BHE024855R0101
ABB SYN5202A
ICS TRIPLEX T8403
TRICONEX 3511
HIMA F8650E
EMERSON PR6426/000-010+CON021
EMERSON 9199-00002 A6120
HIMA F3 DIO 20/8 02
ABB 58914444 NDPI-02
ABB 3BHE013299R0002 LTC743CE02
WOODWARD EGCP-2 8406-121
ELAU MAX-4/11/03/128/08/1/1/00
Cutler-Hammer C825KN10 200A 600V
ALSTOM DFI-150-0003
FIREYE 95UVS2-1
UNIOP ETOP306
ABB PPC907BE 3BHE024577R0101
PARKER 87-008145-03
ELAU MC-4/10/50/400
HIMA X-CPU01
HIMA X-CB00101
HIMA X-COM01
HIMA X-CB00102
HIMA X-BASE PLATE 18 01
HIMA X-FRONT COVER 18 01
HIMA X-BLK01
HIMA X-CB00301
HIMA X-AI3201
HIMA X-CB00802
HIMA X-AO1601
HIMA X-CB01402
HIMA X-Di3202
HIMA X-CB00402
HIMA X-CB00902
TRICONEX 9001NJ(6FEET)
ABB XVC770BE101 3BHE021083R0101
WOODWARD SPM-D11
BENTLY 3500/92 136180-01
BENTLY 3500/92 136180-01
PIONEER MAGNETICS PM3326B-6-1-2-E
KOLLMORGEN S70601-SE
HONEYWELL FC-TSDO-0824
ABB DO880 3BSE028602R1
YOKOGAWA NFJT100-S10E
全國服務熱線
18030183032
郵 箱：3248602330@qq.com
地 址：廈門市思明區呂嶺路1733號創想中心2009-2010單元
Copyright ? 2022-2024 廈門雄霸電子商務有限公司 版權所有 備案號：閩ICP備14012685號-38
18030183032
